Истребитель МиГ-21

«Краткая справка: Советский истребитель МиГ-21 — самый массовый реактивный истребитель. Характеристики, история создания и боевого применения самолета»

---

МиГ-21 можно встретить в расцветке и под флагами самых разных стран. Неудивительно для самого массового реактивного истребителя



Содержание

• 1 История создания истребителя МиГ-21
• 2 Конструкция истребителя МиГ-21
• 3 Характеристики МиГ-21бис
• 4 Модификации истребителя МиГ-21
• 5 Боевое применение истребителя МиГ-21

История создания истребителя МиГ-21

9 сентября 1953 года ОКБ А.И.Микояна и П.О.Сухого, специальным постановлением, было предписано разработать новые истребители, рассчитанные на скорости далеко выходящие за пределы скорости звука. И Микоян и Сухой в итоге подготовили проекты самолетов весьма схожих по внешнему виду.

Проект Микояна был признан более оптимальным в производстве. Проектированием, постройкой, испытаниями и доводкой будущего истребителя МиГ-21 руководил А.Г. Брунов (с марта 1957 года главный конструктор самолетов-истребителей).

Первый прототип МиГ-21 (Е-1) имел стреловидное крыло и проектировался под двигатель АМ-11 конструкции А.А.Микулина. Однако сроки поджимали, АМ-11 готов не был, поэтому его пришлось заменить на АМ-9Б от МиГ-19. Получившийся прототип назвали Е-2, он поднялся в небо 14 февраля 1955 (летчик-испытатель Г.К.Мосолов).

Одновременно с этим шло проектирование ещё одного самолета (Е-5), уже с треугольным крылом, но (по тем же причинам) с тем же АМ-9Б в качестве двигателя. Эта модель (переименованная в Е-4) взлетела 9 января 1956 года (лётчик-испытатель В.А.Нефёдов).

За счет рациональной конструкции многорежимного воздухозаборника, даже с теми же двигателями, что МиГ-19, новый истребитель развил фантастическую скорость, «выжав» на 700 км/ч больше, чем предшественник.

 Треугольное крыло также одержало убедительную победу над стреловидным. С этого момента Е-5 стал официально называться МиГ-21, а после завершения испытаний в 1957 году, получил долгожданный двигатель АМ-11 (или Р-11Ф-300 («изделие 37Ф»)), новую модификацию прототипа (Е-6 или МиГ-21Ф), и поднялся в воздух 20 мая 1958 года (В.А.Нефёдов).

Нареканий к самолету практически не было — началась подготовка к серийному производству, которое началось в 1959 году на Горьковском авиазаводе.

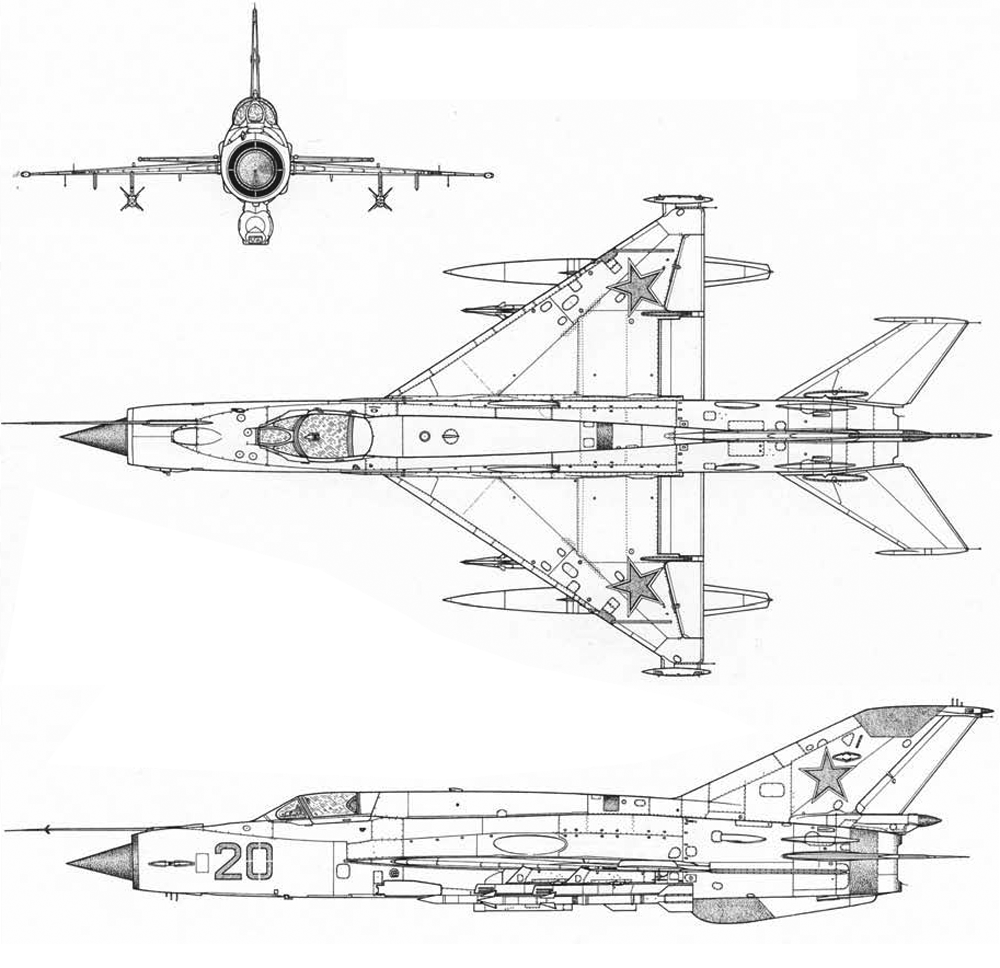

Чертеж истребителя МиГ-21

Самолет получился действительно уникальным — обладая самыми передовыми характеристиками, он изначально стоил по авиационным меркам «копейки», а учитывая, что производство машины продолжалось с 1959 по 1985 год, себестоимость машин последних серий обходилась… дешевле, чем производство БМП-1! Таким результатом до сих пор не моет похвастаться ни один боевой самолет в мире. «Летающий Калашников» — эпитет наиболее полно описывающий саму суть МиГ-21. Он до сих пор состоит на вооружении различных стран, его «реплики» до сих пор находятся в производстве, обеспечивая истребителю славу самого массового послевоенного самолета.

В обширном семействе МиГ-21 насчитывается 4 поколения, и машины первых серий отличаются от последних (по меткому выражению пилота МиГ-21) также, как «Ньюпор, от Як-3«.

Всего было произведено (вместе с лицензионными): 11496 истребителей МиГ-21, в СССР производился на заводах:

• №21 в Горьком (5278 самолетов)
• №30 «Знамя Труда» в Москве (3203 самолетов)
• №31 в Тбилиси (1677 самолетов).

В разные годы истребитель состоял на вооружении: Анголы, Алжира, Афганистана, Бангладеша, Болгарии, Венгрии, Вьетнама, Гвинеи, ГДР, Египта, Замбии, Индонезии, Йемена, Индии, Ирака, Конго, Камбоджи, Китая, КНДР, Кубы, Лаоса, Ливии, Мадагаскара, Мали, Мозамбика, Монголии, Польши, Румынии, Сербии, Сирии, Танзании, Уганды, Финляндии, Хорватии, Чехословакии, Эфиопии, Югославии. И это не считая страны входившие в состав СССР.

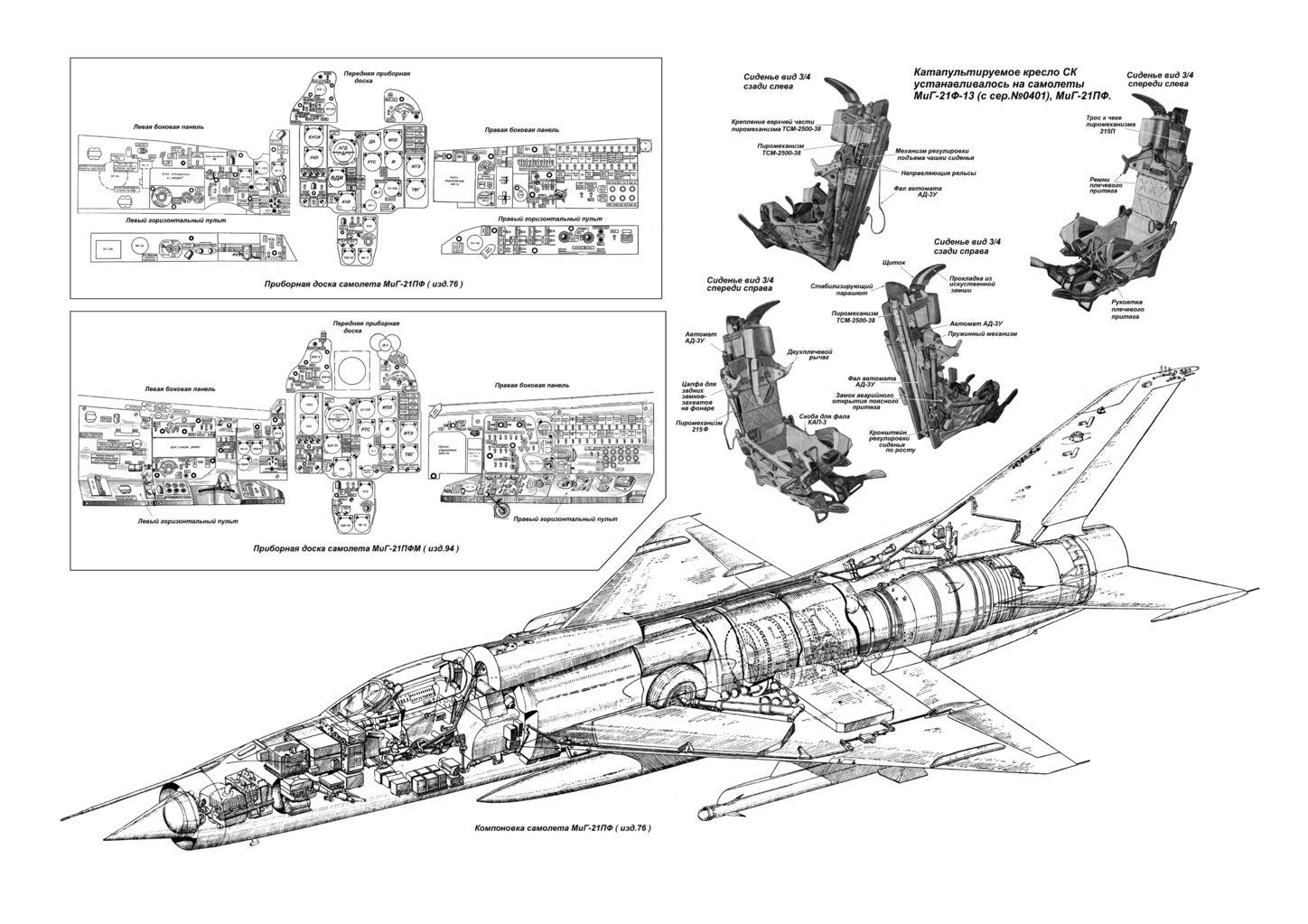

Конструкция истребителя МиГ-21

Истребитель МиГ-21 это одноместный однодвигательный среднеплан с треугольным крылом (стреловидность 57° по передней кромке) и цельноповоротным горизонтальным оперением. Фюзеляж типа полумонокок, в носовой части расположен многорежимный воздухозаборник с управляемым конусом посередине. Снизу фюзеляжа установлен подфюзеляжный гребень.

Шасси трёхопорное с носовой стойкой.

От модификации к модификации менялись диаметр носовой части фюзеляжа, размеры закабинного гаргрота, конструкция фонаря, размещение штанги ПВД, состав оборудования и вооружения, устанавливались различные двигатели.

Характеристики МиГ-21бис
Страна:	СССР
Тип:	Истребитель
Год выпуска:	1958 г.
Экипаж:	1 человек
Двигатель:	1х Р-25-300 мощностью 4100 кгс (7100 кгс на форсаже)
Максимальная скорость:	2175 км/ч
Практический потолок:	17800 м
Дальность полета:	1210 км
Масса пустого:	5350 кг
Максимальная взлетная масса:	нормальная взлетная: 8725 кг
Размах крыльев:	7154 мм
Длина:	14100 мм
Высота:	4125 мм
Площадь крыла:	22,95 кв. м.
Вооружение:	1х 23-мм пушка ГШ-23Л, 2х ракеты «воздух-воздух» Р-3Р (малой дальности), 4х ракеты «воздух-воздух» Р-60М (малой дальности).

Характеристики приведены для МиГ-21бис

Модификации истребителя МиГ-21

• Е-1 — истребитель с треугольным крылом и двигателем АМ-9Б (проект). Разработан в 1954 году.
• Е-2 — опытный истребитель со стреловидным крылом и двигателем АМ-9Б. Вооружение состояло из 2 пушек НР-30. Первый полёт 14 февраля 1955 года (лётчик-испытатель Г.К.Мосолов).
• Е-2А («изделие 63», МиГ-23 — первый с таким обозначением) — фронтовой истребитель с двигателем АМ-11. Изготовлена опытная партия на Горьковском авиазаводе №21.
• Е-4 — опытный истребитель с треугольным крылом и двигателем АМ-9Е (АМ-9И). Первый полёт 16 июня 1955 года.
• Е-5 — прототип с треугольным крылом (57° по передней кромке) и двигателем АМ-11. Первый полёт 9 января 1956 года.
• Е-6 — прототип с двигателем Р-11Ф-300. Изготовлено 3 самолёта. Первый полёт 28 мая 1958 года (лётчик-испытатель В.А.Нефёдов).
• Е-6В — летающая лаборатория. В 1963 году изготовлено 2 самолёта.
• Е-6Т-3 — опытный самолёт с ПГО.
• Е-6У-1 — прототип учебного истребителя. Отличался двухместной кабиной. Вооружение состояло из одного 12,7-мм пулемёта. Первый полёт 17 октября 1960 года (лётчик-испытатель П.М.Остапенко).
• Е-7Н — носитель ядерного оружия. Разработан на базе МиГ-21С.
• Е-7/8 — протоип разведчика. Разработан на базе МиГ-21ПФ.

МиГ-21 в воздухе

• Е-8 (МиГ-23 — второй с таким обозначением) — опытный самолёт на агрегатах МиГ-21ПФ. На самолёте установлен двигатель Р-21Ф-300 конструкции Н.Мецхваришвили. Полностью переделан фюзеляж. Особенностями самолёта были ПГО и подфюзеляжный воздухозаборник.
  В 1962 году изготовлено 2 самолёта.
• Е-33 — рекордный вариант МиГ-21У. Женщины-спортсменки Н.Проханова, Л.Зайцева, С.Е.Савицкая установили на нём ряд мировых рекордов.
• Е-50 — опытный истребитель со стреловидным крылом и ракетным ускорителем С-155. Первый полёт 9 января 1956 года. Построено 3 самолёта.
• Е-66 — рекордный. 31 октября 1959 года лётчик Г.К.Мосолов на участке 15-25 км достиг средней скорости 2388 км/ч.
• Е-66А — доработанный рекордный. 28 апреля 1961 года Г.К.Мосолов достиг динамического потолка 34714 м.
• Е-66Б — рекордный. Представлял собой серийный истребитель без вооружения и части оборудования. На самолёте было установлено 2 твердотопливных ускорителя. Осенью 1974 года С.Е.Савицкая установила на нём ряд мировых рекордов.
• М-21 — радиоуправляемая мишень. Разработана совместно с ОКБ КАИ и ЛИИ. В мишени переоборудовались выработавшие ресурс самолёты. С них снимались РЛС, прицел, радиостанция, кислородное оборудование и т.д.; устанавливались автоматическая система управления с автопилотом АП-17 и рулевыми машинками, кассета с ИК-ловушками, регистрирующая ппаратура.
• М-21М — маневрирующая радиоуправляемая мишень.
• МиГ-21бис (Е-7бис, «изделие 75») — последняя серийная модификация истребителя. На самолёте установлен двигатель Р-25-300. Вооружён пушкой ГШ-23 и ракетами Р-60. В 1972-1974 годах на Горьковском авиазаводе изготовлено 2030 самолётов. Для стан Варшавского договора выпускалось «изделие 75А», для Ближнего Востока — «изделие 75Б», отличавшиеся составом оборудования. Поставлялся в Финляндию. Выпускался по лицензии в Индии.
• МиГ-21И (самолёт-аналог, «изделие 21-11») — опытный с оживальным крылом. В 1967 году изготовлено 2 самолёта. Использовался при создании сверхзвукового лайнера Ту-144. Второй экземпляр в настоящее время экспонируется в музее ВВС в Монино.
• МиГ-21И (второй с таким обозначением) — модернизированный. Разработан в 1992 году. На самолёте установлены бортовая ЦВМ, РЛПК «Копьё», некоторое оборудование самолётаМиГ-29. В состав вооружения входят ракеты Р-27Р1, Р-27Т1, Р-60М, Р-73Э.
• МиГ-21М (Е-7М, «изделие 96») — экспортный вариант МиГ-21С. Отличался встроенной спаренной пушкой ГШ-23Л и 4 пилонами для ракет Р-3. Выпускался на московском заводе «Знамя Труда» в 1968-1971 годах. Поставлялся в страны Ближнего Востока. С 1973 года выпускался по лицензии в Индии.
• МиГ-21МТ («изделие 96Т») — экспортный вариант МиГ-21СМТ. В 1971 году завод «Знамя Труда» выпустил небольшую партию.
• МиГ-21П (Е-7) — перехватчик для авиации ПВО. Отличался передней частью фюзеляжа большего диаметра. На самолёте установлена РЛС РП-21. Разработан в 1958 году. Изготовлено 3 опытных образца.
• МиГ-21ПД («23-31», «изделие 92») — опытный самолёт с дополнительным подъёмным двигателем. В 1966 году переоборудован серийный МиГ-21ПФМ (удлинён фюзеляж на 1 м и установлен двигатель РД-36-35).
• МиГ-21ПФ (Е-7/4, «изделие 76») — модернизированный перехватчик. Отличался форсированным двигателем Р-11Ф2-300. Выпускался на авиазаводах в Горьком с 1961 года и Москве c 1962. С 1964 года выпускался его экспортный вариант для стран Варшавского договора.
• МиГ-21ПФ-В (МиГ-21ПФЛ) — экспортный перехватчик для Вьетнама. Отличался составом оборудования.
• МиГ-21ПФМ (Е-7М, «изделие 77») — модернизированный вариант МиГ-21ПФС. Отличался составом оборудования. Выпускался с 1963 года.
• МиГ-21ПФМ («изделие 94») — доработанный. Установлена модернизированная РЛС РП-21М, изменён состав оборудования. Всвязи с установкой нового катапультируемого кресла изменена конструкция фонаря. Выпускался в 1964-1965 годах на Горьковском авиазаводе. Поставлялся в страны Варшавского договора.

Раскраска советских истребителей МиГ-21 состояла из отсутствия окраски. А от кого им было камуфлироваться?

• МиГ-21ПФС (Е-7СПС) — перехватчик с системой сдува пограничного слоя. Отличался двигателем Р-11Ф2С-300.
• МиГ-21Р (Е-7Р, «изделие 94Р») — тактический разведчик. Выпускался в 1965-1971 годах на Горьковском авиазаводе. Поставлялся в Египет.
• МиГ-21С (Е-7С, «изделие 95») — истребитель с увеличенным запасом топлива и РЛС РП-22 «Сапфир». Выпускался в Горьком в 1965-1968 годах.
• МиГ-21СМ («изделие 95М», «изделие 15») — модернизированный истребитель с двигателем Р-13-300. Увеличен состав вооружения. Выпускался в Горьком в 1968-1974 годах.
• МиГ-21СМТ («изделие 50») — самолёт с увеличенным запасом топлива. Выпускался в Горьком в 1971-1972 годах.
• МиГ-21У (Е-6У, «изделие 66») — учебный вариант МиГ-21Ф-13. В Тбилиси в 1962-1966 годах изготовлен 181 самолёт. Экспортный вариант выпускал завод «Знамя Труда» в 1964-1968 годах.
• МиГ-21УМ (Е-6УМ, «изделие 69») — учебный вариант МиГ-21ПФМ. Выпускался в Тбилиси с 1971 года. Изготовлено 1133 самолёта. Поставлялся на экспорт.
• МиГ-21УС (Е-6УС, «изделие 68») — учебный вариант МиГ-21С. Выпускался в Тбилиси в 1966-1971 годах. Изготовлено 347 самолётов. На экспорт выпускалось «изделие 68А» (до 1970 года).
• МиГ-21Ф (Е-6, «изделие 72») — первый серийный вариант истребителя. Вооружён 2 пушками НР-30. В 1959-1960 годах выпущено 99 самолётов.
• МиГ-21Ф-13 (Е-6Т, «изделие 74») — серийный истребитель, вооружённый 1 пушкой НР-30 и ракетами К-13 (Р-3С). Выпускался в 1960-1962 годах на авиазаводах №21 (606 самолётов) и «Знамя Труда», а также по лицензии в Китае и Чехословакии. Поставлялся в Польшу, ГДР и Финляндию.
• МиГ-21ФЛ — экспортный вариант перехватчика МиГ-21ПФМ («77»). В 1966-1968 годах выпускался на заводе «Знамя Труда». Поставлялся в Индию, Ирак и другие развивающиеся страны. В 1966-1973 годах выпускался по лицензии в Индии фирмой ХАЛ.
• МиГ-21ФМ («изделие 96Ф», «изделие 98») — экспортный вариант МиГ-21СМ. Выпускался в Москве в 1970-1975 годах и в Горьком с 1975 года. Поставлялся в страны Ближнего Востока и Финляндию.
• МиГ-21-93 — модернизированный.
• МиГ-21-2000 — модернизированный Румынией совместно с Израилем.
• J-7 — китайский вариант МиГ-21Ф-13.

МиГ-21

Боевое применение истребителя МиГ-21

Первая победа на МиГ-21 была одержана 10 марта 1964 года, когда в районе Магдебурга (ГДР) был сбит американский разведчик RB-66. В дальнейшем, истребитель МиГ-21 участвовал практически во всех локальных конфликтах второй половины 20-го века. Среди них особо стоит отметить:

• Война во Вьетнаме (1966-1968 г.г.) — МиГ-21 серьезно «попортил крови» американским пилотам. Если появление МиГ-17 во Вьетнаме привело к тому, что американские истребители-бомбардировщики F-105 «Тандерчиф» впервые с 1943 года вынуждены были «одеть» камуфляж, то МиГ-21 были таким же опасным противником для F-4 Phantom II. За два года МиГ-21 совершили около 1300 боевых вылетов, одержав 165 воздушных побед, при потере 65 самолётов. При этом стоит отметить, что американская группировка ВВС в регионе, минимум в 6 раз превосходила вьетнамскую. Во Вьетнаме же появились и первые асы МиГ-21, среди которых был и абсолютный чемпион Нгуен Ван Кок, имевший на счету от 11 до 13 сбитых самолетов противника.
• Арабо-израильский конфликт (1966-1970 г.г.) — ввиду плохой подготовки арабских пилотов (и в целом невысокой интенсивности боев в воздухе), основную тяжесть войны приняли два полка советских истребителей МиГ-21. Тем не менее, второй наиболее результативный ас МиГ-21 появился в то же время — им стал Бассам Хамшу, сбивший 7 самолетов противника.
• Индо-пакистанский конфликт (1971 г.) — 8 побед индийских МиГ-21 над Пакистанскими истребителями, при потере 1 своего самолета.
• Ирано-иракская война (1980-1988 г.г.) — данные о потерях и победах одержанных на МиГ-21 сильно разнятся и колеблются от 30 до 50 машин, по обоим направлениям.

Истребитель МиГ-21 заходит на посадку

Кроме отмеченных выше войн, истребитель применялся также:

• Египетско-ливийской войне (1979 г.)
• Эфиопо-сомалийской войне (1977-1978 г.г.)
• Афганской войне (1979-1989 г.г.)
• Гражданская война в Югославии (1992-1995 г.г.)
• Военная операция Шри-Ланка против «тамильских тигров» (1998 г.)
• Эфиопо-эритрейская война (1998-2000 г.г.)
• Гражданская война в Сирии (с 2014 г.)

и в многочисленных инцидентах на границах стран имеющих на вооружении МиГ-21: СССР, Китай, Куба, Ирак, Сирия и т.п.

Всего на МиГ-21 летало 16 асов с числом побед больше 5, и, что примечательно, среди них не было ни одной русской фамилии. Как известно, мы люди мирные, а официальных войн СССР ни с кем не вел, если не считать войну в Афганистане. Однако сам характер той войны и не предполагал воздушных боев. Учитывая, что в мире до сих пор насчитывается как минимум 2000 исправных самолетов этого типа или являющихся репликой МиГ-21, список асов может быть продолжен.





---

Источник: armedman.ru, Автор: компиляция на основе сведений находящихся в открытом доступе сети интернет, а также книга Современные истребители (Левин М.А., Ильин В.Е.) издательства Хоббикнига, 1994 г.
