Представлен проект модернизации броневика «Тигр-М» с установкой пушечного боевого модуля

Скоро в подмосковной Кубинке должен стартовать форум «Армия-2016», в ходе которого отечественная оборонная промышленность получит возможность продемонстрировать всем желающим свои последние достижения. Еще до начала выставки ее участники раскрывают некоторые подробности своих экспозиций. Несколько дней назад об одной из своих новинок рассказала «Военно-промышленная компания», занимающаяся разработкой перспективных образцов бронетехники.

26 августа информагентство ТАСС опубликовало интервью с генеральным директором «Военно-промышленной компании» Александром Красовицким. Руководитель организации рассказал о планах, касающихся будущего форума «Армия-2016». Он раскрыл некоторые подробности экспозиции «Военно-промышленной компании», а также огласил сведения о новой разработке, которую планируется впервые показать на форуме. Так, на стенде компании будут демонстрироваться несколько образцов современной бронетехники, в первую очередь, созданной в последнее время. Среди представленных образцов будет присутствовать бронеавтомобиль «Тигр-М» с новым оснащением.


В своем интервью А. Красовицкий впервые упомянул новый вариант броневика отечественной разработки, отличающийся от существующих изделий повышенной огневой мощью. Повышение боевых качеств новой машины было достигнуто путем применения нового боевого модуля. Сообщается, что новый проект разрабатывался «Военно-промышленной компанией» совместно с организацией «776 УПТК». Работы осуществлялись авторами проекта за свой счет, но с разрешения военного ведомства. К настоящему времени проект дошел до стадии испытаний опытного образца, который в самом ближайшем будущем будет показан специалистам и широкой общественности.

По словам руководителя «Военно-промышленной компании», новый проект является уникальной для российской промышленности разработкой. Впервые в отечественной практике боевая машина массой менее 9 т была оснащена 30-мм автоматической пушкой. Реализация подобных проектов обычно связана с массой ограничений, однако в случае с новейшей отечественной разработкой конструкторам удалось успешно решить все имевшиеся задачи, представив готовый образец перспективной техники.

Основой для новой боевой машины стал броневик ГАЗ-233014 «Тигр-М», строящийся серийно и поставляющийся армии и силовым структурам. Машина этой модели представляет собой дальнейшее развитие предыдущих разработок семейства и имеет некоторые отличия от них. Так, бронеавтомобиль получает дизельный двигатель ЯМЗ 5347-10 отечественного производства. Кроме того, от других машин семейства «Тигр» его отличают некоторые особенности конструкции, прямо связанные с удобством эксплуатации. При этом с точки зрения общих характеристик броневик не уступает своим предшественникам, а в ряде случаев даже превосходит их.

В базовой конфигурации броневик «Тигр-М» оснащается люком в крыше, предназначенным для стрелка, использующего то или иное стрелковое оружие. Также не исключается использование боевых модулей различных типов. В рамках нового проекта было предложено использовать именно такой подход к модернизации существующей техники и повышению ее характеристик. В итоге проектом было предложено переработать крышу корпуса с целью установки боевого модуля с достаточно мощным вооружением.

Обновленный «Тигр-М» получил новый пулеметно-пушечный боевой модуль, созданный на основе одного из существующих изделий. Боевой модуль для броневика унифицирован по конструкции, вооружению и системе управления огнем с дистанционно управляемой системой, ранее разработанной для робототехнического комплекса «Уран-9». Напомним, комплекс «Уран-9», созданный «766 УПТК», представляет собой гусеничную машину с пулеметно-пушечным и ракетным вооружением, способную выполнять различные разведывательные или боевые задачи.

При совместных работах над новым проектом «Военно-промышленная компания» и «766 УПТК» доработали существующие конструкции и адаптировали их для совместного использования. В случае с боевым модулем это привело к изменению некоторых особенностей компоновки агрегатов, конструкции изделий и т.д. Основные изменения конструкции настолько значительны, что сказываются даже на внешнем виде обновленного боевого модуля для бронемашины.

Боевой модуль нового типа собирается на основе сравнительно небольшой поворотной платформы, устанавливаемой на погон машины-носителя. В центральной части платформы крепится качающаяся установка с вооружением. По бокам от нее предусматриваются дополнительные блоки различного оборудования. Сверху агрегаты боевого модуля прикрываются кожухом сложной формы, образованной набором прямых панелей. В центральной части изделия кожух имеет характерную выемку, необходимую для установки вооружения.

На центральном качающемся основании боевого модуля закреплены основные элементы конструкции, а именно орудие и оптико-электронное оборудование. Характерным отличием нового боевого модуля от базовой конструкции стало размещение оптико-электронной системы. Прямоугольный кожух с оптической системой и, вероятно, лазерным дальномером помещается прямо над орудием, что в определенной мере упрощает конструкцию всего изделия.

В качестве основного оружия модернизированный броневик ГАЗ-233014 должен использовать автоматическую пушку 2А72 калибра 30 мм. Это орудие, имеющее автоматику на основе отката ствола с длинным ходом и использующее снаряды типа 30х165 мм, предназначается для установки на бронемашины легкого класса, нуждающиеся в средствах борьбы с легкобронированной техникой или живой силой противника. Пушка может применять снаряды различных типов, разгоняемые до скоростей порядка 1120 м/с. Поражение живой силы может обеспечиваться на дальностях до 4 км, легкой бронетехники – до 2 км, воздушных целей – до 1,5 км.

Видеосигнал от оптико-электронных средств передается на пульт дистанционного управления и выводится на экран. Все управление системами боевого модуля осуществляется при помощи пульта, соединенного с ним при помощи набора кабелей. При этом имеется возможность использования дополнительного выносного пульта, оснащенного различными средствами, в том числе нашлемной системой.

Благодаря этому набору различных устройств управление оружием может осуществляться как с рабочего места оператора внутри машины, так и из-за ее пределов. При этом имеется возможность управления как при помощи пульта, так и буквально поворотом головы. Способ управления вооружением подбирается в соответствии с особенностями имеющейся ситуации на поле боя. Сообщается, что в системах управления реализованы принципы автоматизированного поиска и сопровождения целей. Такие особенности электроники в значительной мере упрощают эксплуатацию боевого модуля и бронемашины в целом.


Помимо боевого модуля и необходимых для его эксплуатации систем базовый броневик «Тигр-М», в соответствии с новым проектом, должен получать некоторое другое специальное оборудование. Разработан комплекс средств дистанционного управления, предназначенный для контроля за работой основных систем машины. С их помощью водитель броневика, находясь вне машины, может управлять движением и следить за окружающей обстановкой. Таким образом, при необходимости «Тигр-М» с новым боевым модулем может использоваться в роли робототехнического комплекса, способного проходить маршрут, искать и атаковать цели без экипажа в кабине.

По словам А. Красовицкого, новый проект подразумевает применение некоторых других «ноу-хау», которые, однако, не были названы. Все оригинальные особенности перспективного проекта, дающие ему те или иные преимущества, планируется показать на будущей выставке «Армия-2016», в ходе которой состоится первая публичная демонстрация модернизированного броневика.

К настоящему времени перспективный проект дошел до стадии строительства и испытаний опытной техники. На базе одного из серийных шасси требуемой модели был собран прототип дистанционно управляемого броневика. Силами организации-разработчика стандартный бронеавтомобиль ГАЗ-233014 получил набор аппаратуры для дистанционного управления всей машиной, а также боевой модуль с основными системами. В таком виде переделанная машина вышла на испытания.

В настоящее время опытный образец пушечного «Тигра-М» проходит полигонные испытания с преодолением различных трасс и стрельбой по учебным целям. «Военно-промышленной компанией» была опубликована видеозапись стрельбы прототипа из «главного калибра». Съемки подобных испытаний показывают определенные особенности новой машины, а также позволяют строить некоторые предположения о ее характеристиках. К сожалению, была показана лишь одна короткая очередь из нескольких выстрелов, однако и столь короткая хроника представляет интерес.

Опубликованная запись огневых испытаний показывает, что 30-мм пушка оказалась вполне пригодной к применению полезной нагрузкой для имеющегося шасси. От сравнительно мощной отдачи автоматической пушки, направленной в переднюю полусферу, шасси «Тигр-М» лишь незначительно качается, однако не сдвигается с места и, естественно, не показывает тенденции к опрокидыванию или иного другого неправильного поведения. Таким образом, броневик ГАЗ-233014 «Тигр-М» действительно может использоваться в качестве носителя автоматической пушки, уже используемой на бронетехнике иных классов.

Сроки завершения испытаний новой боевой машины пока не уточнялись. Кроме того, еще не определены реальные перспективы этой разработки. В существующем виде модернизированный броневик с пушечным вооружением может представлять интерес для тех или иных заказчиков, однако будущее проекта пока, по понятным причинам, еще не определено. Тем не менее, организация-разработчик склонна смотреть в будущее с оптимизмом. А. Красовицкий считает, что новый броневик с дистанционно управляемым боевым модулем в перспективе должен обеспечить «Военно-промышленной компании» определенный горизонт продаж.

Новый отечественный проект бронемашины с пушечным вооружением представляет особый интерес, что связано с целым рядом причин. В первую очередь, необходимо отметить уникальность концепции новой разработки и отсутствие аналогов в отечественной практике. Советские и российские предприятия оборонной промышленности в современной истории не предпринимали попыток установить сравнительно мощные 30-мм автоматические пушки на легкие шасси колесных бронеавтомобилей. Такая идея, по тем или иным причинам, была реализована «в металле» лишь сейчас.

Следует отметить, что ранее за рубежом несколько раз предпринимались попытки создать подобную технику, однако до полноценной эксплуатации дошли далеко не все такие образцы. Кроме того, не всем разработкам этого класса удалось выйти хотя бы из стадии испытаний. В то же время, ряд армий имеет на вооружении модернизированные подобным образом боевые машины, а также известно о существовании некоторого количества подобной техники кустарного производства, используемой в локальных конфликтах.

На уровне концепции новый образец бронетехники имеет ряд заметных положительных черт. В первую очередь, использованный подход позволяет объединить в одном образце сравнительно высокую подвижность и огневую мощь 30-мм боевого модуля. При помощи таких преимуществ перспективный броневик может решать широкий круг задач, связанных с патрулированием, ведением разведки, сопровождением автоколонн и т.д. В таких случаях машина может работать с экипажем на борту.

Использованные системы дистанционного управления позволяют экипажу использовать перспективную технику как в роли многофункциональной боевой машины, так и в качестве робототехнического комплекса. В последнем случае появляется возможность выполнения различных боевых задач на некотором расстоянии от экипажа, не подвергая его опасности. При этом сохраняются все основные возможности машины, характерные для «пилотируемой» эксплуатации, однако сокращаются риски для экипажа.

Первый публичный показ нового образца отечественной бронетехники состоится в самом ближайшем будущем. Броневик «Тигр-М» с пушкой 2А72 будет показан в ходе грядущего форума «Армия-2016», который 6 сентября откроется в парке «Патриот». Помимо первого открытого показа в ходе этого мероприятия разработчик планирует показать некоторые новые возможности техники, которые пока не оглашались. Таким образом, у специалистов и любителей техники, интересующихся ходом развития отечественных разработок, появляется дополнительный повод для слежения за новостями будущей выставки.

По материалам сайтов:
http://tass.ru/
http://arms-expo.ru/
https://defendingrussia.ru/
http://bmpd.livejournal.com/

topwar.ru

Тигр (бронеавтомобиль) Википедия

Тигр

ВПК-233114 «Тигр-М» на международном форуме «Технологии в машиностроении 2012»
Классификация бронеавтомобиль-вседорожник
Боевая масса, т 5,3 (ГАЗ-233014)
7,6 (СПМ-2)
Компоновочная схема переднемоторная, полноприводная
Экипаж, чел. 2
Десант, чел. 4—6
Производитель Военно-промышленная компания
Годы производства 2005 — настоящее время
Годы эксплуатации 2005 — настоящее время
Основные операторы см. Эксплуатанты
Длина корпуса, мм 5670
Ширина, мм 2200
Высота, мм 2000
База, мм 3000
Колея, мм 1840 (при размерности шин — 335/80 R20)
Клиренс, мм 400
Тип брони 3-й класс баллистической защиты по ГОСТ Р 50963-96
Калибр и марка пушки 30-мм 2А72[1]
Тип пушки нарезная автоматическая
Прицелы ПАГ-17
Пулемёты «Корд» или «Печенег»
Другое вооружение АГС-30
Тип двигателя

ruwikiorg.ru

Бронированный автомобиль «Тигр-М2»

bmpd — 21.08.2013 На открывшейся 20 августа 2013 года в Москве первой выставке «День инноваций Министерства обороны Российской Федерации», помимо прочего, был продемонстрирован новый вариант известного бронированного автомобиля «Тигр» разработки и производства ООО «Военно-промышленная компания» — бронированная машина «Тигр-М2».

Представленный образец «Тигр-М2» оснащен новой дистанционно-управляемой турелью (боевым модулем) с 7,62-мм пулеметом ПКТМ. Боевой модуль разработан совместно ОАО «Ковровский электромеханический завод» (КЭМЗ) и ООО «Оружейные мастерские» (Щелково, Московская область). На выставке оба этих разработчика представили данные не только об этом собственном боевом модуле  (который может быть оснащен также 12,7-мм пулеметом «Корд» или 40-мм автоматическим гранатометом «Балкан»), но и об известном боевом модуле HITROLE Light итальянской компании Oto Melara, который, видимо, также продвигается ими российским силовым структурам. Следует отметить, что в итальянской армии модулями HITROLE Light оснащена часть легких бронированных машин Iveco LMV.

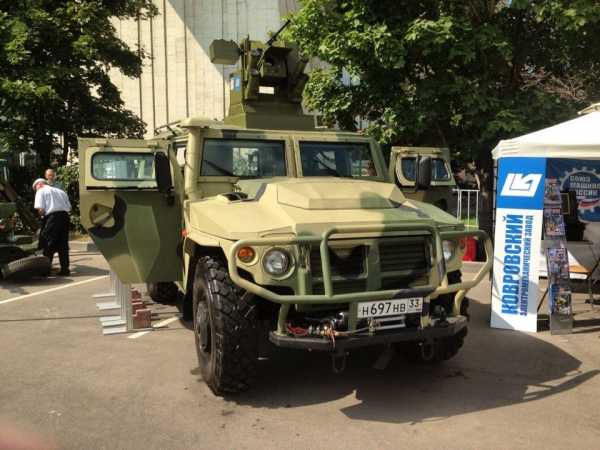

Бронеавтомобиль «Тигр-М2», оснащенный новой дистанционно-управляемой турелью разработки ОАО «Ковровский электромеханический завод» (КЭМЗ) и ООО «Оружейные мастерские», в экспозиции выставки «День инноваций Министерства обороны Российской Федерации». Москва, 20.08.2013 (с) Виталий Кузьмин

Боевые модули, предлагаемые ОАО «Ковровский электромеханический завод» (КЭМЗ) и ООО «Оружейные мастерские». Плакат с экспозиции выставки «День инноваций Министерства обороны Российской Федерации». Москва, 20.08.2013 (с) Б.И. Лобынцев / www.vif2ne.ru

yablor.ru

Тигр (бронеавтомобиль) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 17 марта 2017; проверки требуют 143 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 17 марта 2017; проверки требуют 143 правки. Перейти к навигации Перейти к поиску
Тигр

ВПК-233114 «Тигр-М» на международном форуме «Технологии в машиностроении 2012»
«Тигр»
Классификация бронеавтомобиль-вседорожник
Боевая масса, т 5,3 (ГАЗ-233014)
7,6 (СПМ-2)
Компоновочная схема переднемоторная, полноприводная
Экипаж, чел. 2
Десант, чел. 4—6
История
Производитель Военно-промышленная компания
Годы производства 2005 — настоящее время
Годы эксплуатации 2005 — настоящее время
Основные операторы см. Эксплуатанты
Размеры
Длина корпуса, мм 4610
Ширина, мм 2200
Высота, мм 2000
База, мм 3000
Колея, мм 1840 (при размерности шин — 335/80 R20)
Клиренс, мм 400
Бронирование
Тип брони 3-й класс баллистической защиты по ГОСТ Р 50963-96
Вооружение
Калибр и марка пушки 30-мм 2А72[1]
Тип пушки нарезная автоматическая
Прицелы ПАГ-17
Пулемёты «Корд» или «Печенег»
Другое вооружение АГС-30
Подвижность
Тип двигателя
Cummins B-180
Производитель

encyclopaedia.bid

Тигр (бронеавтомобиль) Википедия

Тигр

ВПК-233114 «Тигр-М» на международном форуме «Технологии в машиностроении 2012»
Классификация бронеавтомобиль-вседорожник
Боевая масса, т 5,3 (ГАЗ-233014)
7,6 (СПМ-2)
Компоновочная схема переднемоторная, полноприводная
Экипаж, чел. 2
Десант, чел. 4—6
Производитель Военно-промышленная компания
Годы производства 2005 — настоящее время
Годы эксплуатации 2005 — настоящее время
Основные операторы см. Эксплуатанты
Длина корпуса, мм 5670
Ширина, мм 2200
Высота, мм 2000
База, мм 3000
Колея, мм 1840 (при размерности шин — 335/80 R20)
Клиренс, мм 400
Тип брони 3-й класс баллистической защиты по ГОСТ Р 50963-96
Калибр и марка пушки 30-мм 2А72[1]
Тип пушки нарезная автоматическая
Прицелы ПАГ-17
Пулемёты «Корд» или «Печенег»
Другое вооружение АГС-30
Тип двигателя

ruwikiorg.ru

Тигр (бронеавтомобиль) Википедия

Тигр

ВПК-233114 «Тигр-М» на международном форуме «Технологии в машиностроении 2012»
Классификация бронеавтомобиль-вседорожник
Боевая масса, т 5,3 (ГАЗ-233014)
7,6 (СПМ-2)
Компоновочная схема переднемоторная, полноприводная
Экипаж, чел. 2
Десант, чел. 4—6
Производитель Военно-промышленная компания
Годы производства 2005 — настоящее время
Годы эксплуатации 2005 — настоящее время
Основные операторы см. Эксплуатанты
Длина корпуса, мм 5670
Ширина, мм 2200
Высота, мм 2000
База, мм 3000
Колея, мм 1840 (при размерности шин — 335/80 R20)
Клиренс, мм 400
Тип брони 3-й класс баллистической защиты по ГОСТ Р 50963-96
Калибр и марка пушки 30-мм 2А72[1]
Тип пушки нарезная автоматическая
Прицелы ПАГ-17
Пулемёты «Корд» или «Печенег»
Другое вооружение АГС-30
Тип двигателя

ruwikiorg.ru

Бронеавтомобиль «Тигр-М» с боевым модулем Nexter ARX20 на выставке RAE-2013 – фоторепортаж

Любое заимствование и использование размещаемых здесь фотоматериалов – только с разрешения администрации сайта «Отвага» и автора фотографий




<<< См. предыдущую часть









В заключительном фоторепортаже о вариантах бронеавтомобиля «Тигр-М», оснащенных дистанционно управляемыми боевыми модулями, представленными на IX Международной выставке вооружения, военной техники и боеприпасов Russia Arms EXPO-2013 в Нижнем Тагиле, будет рассказано о боевом модуле Nexter.

Занимающееся производством «Тигров» ООО «ВПК» организовало совместный проект с французской компанией «Nexter» по оснащению своих боевых бронированных машин модулем ARX20. В отличие от других, показанных на выставке образцов, боевой модуль Nexter ARX20 имеет автоматическое пушечное вооружение вместо пулеметного. Он обеспечивает всесуточное наблюдение и разведку целей в круговом диапазоне с помощью системы Nexter Viper, ведение эффективной стрельбы с места и с ходу на дальностях до двух километров. За счет большего могущества боеприпасов время решения боевой задачи значительно сокращается.

Данный вариант «Тигра-М» помимо боевого модуля Nexter предлагается оснастить боестойкими колесами Hutchinson с системой подкачки шин, повысив выживаемость бронеавтомобиля в бою. Также машина имеет энергопоглощающие сиденья Nexter Safepro, обеспечивающие защиту ног, позвоночника, шеи и головы при подрыве машины на мине или самодельном взрывном устройстве (стандарт STANAG 4569).

На машине установлена электронная система отображения тактической обстановки Nexter Finders C2, отображающая тактическую обстановку с указанием расположения своих войск и целей противника. Она способна работать в режиме спутниковой навигационной системы и интегрируется со всеми подсистемами машины и любыми цифровыми средствами связи.

Сейчас российские «Тигры» с различными вариантами боевых модулей готовятся к проведению испытаний, по результатам которых Министерство обороны сделает свой выбор.

Ниже представлен фоторепортаж о бронеавтомобиле «Тигр-М» (ВПК-233136), оснащенном боевым модулем Nexter ARX20: общий обзор с детализацией самого автомобиля и модуля, а также фото интерьера салона.






ФОТОРЕПОРТАЖ





Фото © Дениса Передриенко
