Браунинг M1918 (англ. Browning M1918), полное название Browning Automatic Rifle или аббревиатура BAR (с англ. — «Автоматическая винтовка Браунинга») — автоматическая винтовка или ручной пулемёт конструкции Джона Мозеса Браунинга, а также одноимённое семейство автоматических винтовок, которые состояли на вооружении армий разных стран мира в течение XX века. Конструктивно представляет собой оружие с воздушным охлаждением ствола, газоотводной автоматикой и магазинным питанием. Первый вариант получил название именно M1918 и использовал для стрельбы патроны .30-06 Springfield (7,62×63 мм): эта автоматическая винтовка была создана в 1917 году Джоном Браунингом специально для Экспедиционного корпуса США в Европе и пошла на замену французским ручным пулемётам типа Шоша и типа Гочкисс (Бенет-Мерси).
Браунинг М1918 был разработан специально для пехотинцев, идущих в атаку. Пулемёт можно было носить на ремне, из него можно было и стрелять от бедра (в условиях окопной войны подразумевалась необходимой для солдата техника стрельбы на ходу , однако чаще американские солдаты использовали его в качестве именно ручного (стационарного) пулемёта, устанавливая прямо на сошки (они появились в более поздних образцах). Пулемёт некоторое время применялся в боях Первой мировой войны, а на вооружение официально поступил в 1938 году как переносной ручной пулемёт. Ярче всего он проявил себя во Второй мировой, Корейской и Вьетнамской войнах. В конце 1950-х годов пулемёт Браунинг М1918 начали снимать с вооружения: на замену ему пришли пулемёты M60 (в 1957 году) и M249 (в середине 1980-х годов).
(По Википедии)

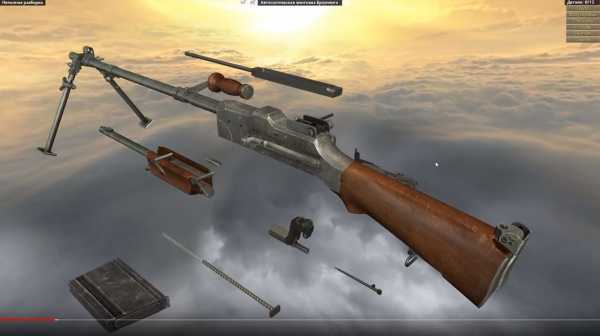

Разборка, сборка, изучение функционирования данного образца оружия с использованием анимации, рентгеновских режимов и разрезов, историческая справка об оружии при помощи приложения World of Guns: Gun Disassembly
ПОЛНЫЙ СПИСОК РАНЕЕ РАССМОТРЕННОГО ОРУЖИЯ (45 образцов) ПОД СПОЙЛЕРОМ:
[Spoiler (click to open)]
Наше оружие (а также иностранное, имевшее большое распространение в нашей стране):
9-мм пистолет ГШ-18 — бронебойная неоднозначность в кобуре следователей и приставов.
7,62-мм пистолет-пулемет Шпагина (ППШ, ППШ-41) — оружие победителей фашизма.
7,63-мм пистолет Маузер К96 — легендарное оружие Гражданской войны.
7,62-мм пистолет-пулемет Дегтярева ППД-40. Первый советский серийный «автомат».
7,62-мм пулемет Максима обр.1910/30г. — «Настоящий, чапаевский! Во были времена!»(с.)
9-мм Автоматический Пистолет Стечкина (АПС) — статусный ствол крутого вояки.
7,62-мм Самозарядная винтовка Токарева СВТ-40
7,62-мм Револьвер системы Нагана обр.1895г.
7,62-мм Самозарядный Карабин Симонова (СКС, СКС-45)
7,62-мм Пистолет Специальный ПСС «Вул»(6П28) — секретное оружие КГБ и ГРУ
7,62-мм пистолет ТТ (Тульский Токарева, ТТ-33)
9-мм Пистолет Макарова (ПМ) — наглядная анатомия и физиология.
7,62мм винтовка Мосина («Трехлинейка», «Мосинка») — русская народная винтовка.
Иностранное оружие (вероятные и невероятные противники и партнеры):
9-мм пистолет Смит-Вессон «Military & Police» (США) — на страже закона и порядка Америки
5,56-мм шурмовая винтовка FN SCAR — бельгийское оружие американского спецназа.
Пистолет-пулемет Крисс Вектор (KRISS Vector) — «Нечто» из Мира оружия.
11,43-мм пистолет Кольт М1911А1 (США) — старый, добрый, мощный и тяжелый Кольт.
Старое иностранное оружие:
7,7-мм/7,62-мм пулемет Льюса («Льюис») обр.1914 — знаменитый пулемет красноармейца Сухова.
7,65-мм малогабаритный пистолет Маузер 1914 — младший брат «Товарища Маузера».
Спрингфилд М1903 А3 — штатная винтовка американской пехоты Второй Мировой.
8-мм пистолет Намбу Тип 14 — не катаной единой жил самурай Второй Мировой.
.38/.455 Револьвер Веблей Фосбери обр.1901г.5
8,5-мм/9-мм/11,43-мм пистолет «Марс» обр.1897 года — забытая экзотика рубежа веков.
Дробовик Винчестер М1897 (12-го калибра) — ужас траншейной войны
7,7-мм магазинная винтовка Ли-Энфилд No.1 Mk.III — надежная опора Британской империи.
7,65-мм пистолет-уродец Дрейзе М1907 — «Квазимодо» мира оружия.
9-мм пистолет Люгера (Он же — Люгер, он же — Парабеллум, он же — П-08, он же — Люгер-Борхардт)
Кольт Покет Хаммер — «карманный молоток» 38-го калибра от фирмы Кольта
Самозарядное ружье Браунинг А5 — дробовик со 100-летней историей.
7,65-мм пистолет Борхардта К93, предшественник «Парабеллума»
Револьвер Веблей Mk VI обр.1887г — оружие для героев конца 19-го века.
Винтовка Винчестер обр.1873 года
11,43-мм Армейский револьвер Кольта обр.1873г. («Миротворец»)
10,67-мм револьвер Смит-Вессон Скофилд, 1869г.
Револьвер Кольт Уолкер обр.1847г.
13,7-мм «Харперс Ферри» обр.1805 года, первый национальный пистолет Америки.
Гражданское, охотничье, спортивное оружие:
Беретта Px4 Storm — итальянское предложение для самообороны и правоохранительных органов.
5,56-мм спортивно-охотничий пистолет Kel-Tec PLR 16 (США) — Пистолет? Для охоты на кого?
9-мм пистолет самообороны Ругер SR9 (США)
«Чиаппа Рино» — брутальный 6-зарядный «Носорог» из Италии.
9-мм пистолет Ремингтон Р51 обр.2014 г. — современный и неудачный пистолет Америки.
Пистолет для самообороны Ruger LCP калибра .380
Карманный пистолет самообороны «Протектор» образца 1882 года
Револьвер для гражданской самообороны Ruger LCR.
Двухствольный пистолет самообороны «Ремингтон дабл дерринджер» обр.1860г.
lewhobotov.livejournal.com
Пистолет FN Browning M 1906 (Бельгия)
 |

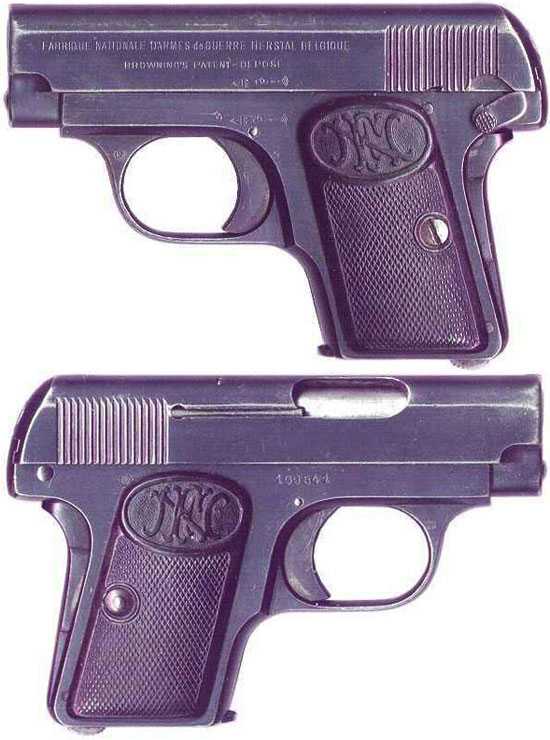

FN Browning M 1906 ранняя модель без флажкового предохранителя |
В 1906 году бельгийской компанией «Fabrique Nationale» (FN) было начато серийное производство карманного, или согласно терминологии тех времен, «жилеточного» 6.35-мм пистолета FN Browning M 1906, предназначенного для самообороны.
FN Browning M 1906
при использовании
Вместе с Браунингом образца 1906 года на рынке впервые появился и патрон 6,35х15,5 HR (6,35 Browning), созданный специально для этого оружия. В США после начала производства аналогичного пистолета фирмой Colt патрон 6,35х15,5 HR стал известен с названием .25 ACP (Automatic Colt Pistol).
Технически FN Browning M 1906 представлял собой уменьшенную копию пистолета FN Browning M 1903, созданного легендарным американским оружейником Дж. М. Браунингом, и отличавшийся лишь отсутствием флажкового предохранителя и тем, что вместо скрытого курка в конструкции присутствовал только ударник. Размеры оружия были необычно малы — пистолет легко помещался на ладони.
На ранних моделях FN Browning M 1906 использовался только автоматический предохранитель, выключавшийся при правильном охвате рукоятки оружия рукой, и магазинный — блокировавший пистолет при отсутствии магазина.
 |
FN Browning M 1906 с флажковым предохранителем раннего выпуска |
вид на заднюю часть рамки FN Browning M 1906 разных моделей
без и с флажковым предохранителем
После выпуска примерно 100000 экземпляров этой модели на левой задней части рамки появился еще и флажковый предохранитель, хотя предназначен он был скорее для облегчения разборки. После этого пистолет, обладавший рамочным, флажковым и магазинным предохранителями, стал иногда называться «моделью с тройным предохранением».
Однако вскоре конструкция флажкового предохранителя была изменена и «Fabrique Nationale» стала производить FN Browning M 1906 третьего типа. Именно пистолет этого типа и стал основной моделью, выпущенной в количестве около 1 млн. штук.
Кроме того была предложена специальная модель этого пистолета, отличавшаяся только удлиненным стволом, далеко выступавшим за дульный срез кожух-затвора.
 |
FN Browning M 1906 с флажковым предохранителем позднего выпуска |
FN Browning M 1906
неполная разборка
Автоматика пистолета FN Browning M 1906 работает за счет отдачи свободного затвора, а запирание канала ствола осуществляется массой кожуха-затвора и возвратной пружиной.
Возвратная пружина размещена под стволом.
Ударно-спусковой механизм ударникового типа одинарного действия, с отдельной боевой пружиной.
Флажковый предохранитель располагается на левой стороне в конце рамки, а автоматический — на задней стенке рукоятки.
Питание оружия боеприпасами осуществляется из отделяемого магазина коробчатого типа с однорядным расположением 6 патронов. Защелка магазина расположена внизу рукоятки.
Прицельные приспособления открытого типа, постоянные, состоят из мушки и целика.
Щечки рукоятки, выполненные из пластмассы, украшал вензель фирмы Fabrique Nationale из переплетенных букв F и N.
 |
FN Browning M 1906 детали пистолета |
В самом начале пистолет FN Browning M 1906 ласково называли «Baby Browning», однако впоследствии это наименование было официально присвоено более поздней модели FN.
| Калибр, мм | 6.35х15.5 |
| Длина, мм | 114 |
| Высота, мм | 78 |
| Ширина, мм | 24 |
| Длина ствола, мм | 54 |
| Вес без патронов, кг | 0.380 |
| Магазин, кол. патронов | 6 |
| Начальная скорость пули, м/с | 210 |
Пистолет Браунинга образца 1906 года по популярности превзошел две его предыдущие модели, а его выпуск исчислялся в миллионах штук. К началу Первой Мировой войны в 1914 году компанией «Fabrique Nationale» было изготовлено 503434 пистолета. К началу Второй Мировой войны производство пистолетов было прекращено, а общее количество выпущенных FN Browning M 1906 составило около 1200000 штук.
С 1908 года такой же пистолет (с самыми незначительными отличиями) производился в США компанией «Colt» под названием Colt M 1908.
Достаточно удачная конструкция пистолета Браунингов модели 1906 года и его технологичность послужила толчком к копированию этой системы и другими производителями. Особенно большое количество подражаний было на счету многочисленных оружейных компаний из испанского города Эйбар, которые из-за этого обобщенно называют «Эйбарский тип».
Популярность карманного пистолета Браунинга в свое время была так велика, что «Браунингом» стали называть любой небольшой «дамский» пистолет. И действительно, несмотря на пристрастие к этой модели боевых офицеров, пистолет легко помещался в элегантную дамскую сумочку. Пистолеты даже стали отделывать перламутром и гравировкой. А менее воинственным мужчинам предлагались зажигалки, выполненные в форме Браунингов образца 1906 года.
 |
FN Browning M 1906 с удлиненным стволом |
weaponland.ru
Пистолет FN Browning M 1903 (Бельгия)
 |

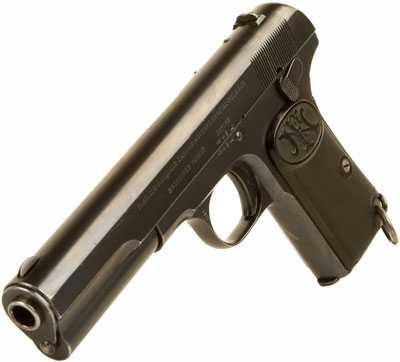

FN Browning M 1903 |
Воодушевленный успехом первой модели своего пистолета FN Browning M 1900, его конструктор – легендарный оружейник Джон Мозес Браунинг (John Moses Browning) в 1902 году разрабатывает второй вариант конструкции популярного пистолета.
В 1903 серийное производство нового пистолета также как и его предшественника было налажено в Бельгии фирмой «Fabrique Nationale» (FN). Пистолет получил название FN Browning M 1903, а его вторым названием стало «Browning No 2».
Конструкция 9-мм пистолета FN Browning M 1903 в значительной степени отличалась от FN Browning M 1900. Модель 1903 года представляла собой пистолет со свободным затвором и возвратной пружиной, расположенной под стволом. Находившийся внутри рамки курок приводил в действие ударник. Приливы ствола под патронником соединялись с пазами рамки, а на заднем торце рукоятки появился рамочный предохранитель. Вместе с пистолетом на рынке оружия и боеприпасов появился и патрон 9 mm Browning Long (9×20 мм), разработанный специально для пистолета конструкции Браунинга.
FN Browning M 1903
Пистолет оказался более мощным, чем его «старший братец» образца 1900 года (пуля, выпущенная из Browning M 1903 с расстояния 25 м, пробивала 6-7 дюймовых досок) и простым по устройству.
Автоматика пистолета FN Browning M 1903 работает по принципу отдачи свободного затвора.
Рамка пистолета составная и состоит, из собственно рамки и колодки ударно-спускового механизма.К передней части рамки присоединяется сухарно-резьбовым соединением ствол, находящийся в кожухе-затворе. Кожух-затвор помещается и движется в верхней части рамки, направляясь сзади выступами рамки, а спереди стволом, с которым соприкасается соединительной муфтой. В нижней части кожуха-затвора помещается возвратная пружина с двумя направляющими стержнями, из которых задний помещается в отверстии рамки и стопорит в ней затворную задержку, а передний в кожухе-затворе и стопорит на нем соединительную муфту.
Соединение ствола с рамкой производится поворотом ствола в конце сборки пистолета, после установки на рамке кожуха-затвора вместе со стволом и другими деталями. При выстреле под давлением пороховых газов кожух-затвор отходит назад относительно неподвижных ствола и рамки, сжимая возвратную пружину.
Движение кожуха-затвора назад ограничивается ударом его нижней трубки об уступ жолоба рамки, а вперед (под действием возвратной пружины) ударом венчика о ствол, при этом закраина гильзы помещается внутри в выточке ствола, а выбрасыватель входит в его глубокий вырез.
Ударно-спусковой механизм куркового типа со скрытым курком, одинарного действия. УСМ монтируется внутри кожуха-затвора, рамки и колодки ударно-спускового механизма. Колодка ударно-спускового механизма вставляется сверху в рамку над окном для магазина; она имеет переднюю вилку, лежащую сверху на рамке, заднюю вилку с отверстиями, два выступа для фиксации колодки на рамке и отверстие для стебля разобшителя. Спуск сделан, за одно целое со спусковой тягой и помещается и движется в гнезде внутри рамки пистолета. Внутри спусковой тяги проходит магазин.
 |
FN Browning M 1903 Разрез пистолета: I — затвор в переднем положении, II — затвор в заднем положении, 1 — рамка, 2 — колодка, 5 — ствол, 6 — кожух-затвор, 7 — соединительная муфта, 8 — возвратная пружина, 9 — затворная задержка, 10 — ударник, 11 — боек, 12 — пружина ударника, 13 — курок, 14 — предохранитель, 15 — боевая пружина, 16 — спуск, 17 — шептало, 18 — разобщитель, 19 — спусковая пружина, 20 — автоматический предохранитель, 22 — защелка магазина. |
Спуск короткой ветвью спусковой пружины приводится в переднее положение, спусковая тяга приподнята задней перемычкой вверх. Выступы спусковой тяги становятся перед уступами шептала, разобщитель соприкасается с задней перемычкой спусковой тяги и приподнят ею; причем стебель разобщителя входит в выемку на затворе. Шептало длинной ветвью пружины поворачивается, причем его зуб соприкасается с курком, а уступы стоят за выступами спусковой тяги; курок под действием боевой пружины прижимается к ударнику. Взведение курка производится только отведением кожуха-затвора назад, при этом курок поворачивается, шептало заходит за его боевой взвод и задерживает его.
Боевая пружина помещается в задней стенке рукоятки и фиксируется в ней своими овальными уступами, входящими в выемы гнезда стенок. Короткая ветвь боевой пружины действует на спусковую пружину и прижимает ее к стенке.
FN Browning M 1903
Для производства выстрела необходимо нажать на спуск. При этом спуск вместе со спусковой тягой отходит назад, поворачивает Шептало и расцепляет его с курком, и производится выстрел.
Кожух-затвор откатывается назад, утапливает разобщитель. Разобщитель действует на заднюю перемычку спусковой тяги, поворачивает ее вниз, расцепляет с шепталом — шептало снова задерживает курок на боевом взводе. Выступы шептала становятся над выступами спусковой тяги, не позволяя последней подняться, пока спуск остается нажатым. Выступы спусковой тяги могут с уступами шептала только при отпущенном спусковом крючке, когда они сходят с уступа шептала, и в переднем положении кожуха-затвора, когда над стеблем разобщителя встанет выемка затвора, а сам разобщитель поднимется.
Предохранение от случайных выстрелов производится обыкновенным наружным и автоматическим предохранителями. Наружный предохранитель флажкового типа – для его включения необходимо установить флажок в горизонтальное положение, при этом он запирает спусковой рычаг и затвор-кожух. Автоматический предохранитель помещается в гнезде задней стенки рукоятки и поворачивается в нем на оси, укрепленной в нижней части. Выстрел может произойти только при обхвате рукоятки рукою, когда автоматический предохранитель утапливается и его отогнутые концы расцепляются с шепталом. Предохранение от преждевременных выстрелов производится разобщителем.
По израсходовании всех патронов в магазине затвор становится на затворную задержку в заднем положении. Затворная задержка на правой стороне рамки пистолета действует от зуба подавателя.
Питание оружия боеприпасами осуществляется из магазина коробчатого типа с однорядным расположением 7 патронов. Магазин в рукоятке пистолета удерживается защелкой, помещенной снизу в задней стенке рукоятки н работающей от спусковой пружины.
Прицельные приспособления открытого типа фиксированные, нерегулируемые, состоят из мушки и целика.
FN Browning M 1903 с примкнутой кобурой-прикладом |
Кроме основного образца также выпускалась модель Браунинга образца 1903 года с приставной деревянной кобурой-прикладом, отличавшаяся наличием пазов для крепления кобуры-приклада внизу пистолетной рукоятки. В данном варианте в пистолете использовался магазин увеличенной емкости на 10 патронов. При этом прицельные приспособления комплектовались уже не постоянным целиком, а прицельной планкой с делениями дальности.
Конструкция пистолета FN Browning M 1903 достаточно проста и его разборка осуществляется довольно элементарно:

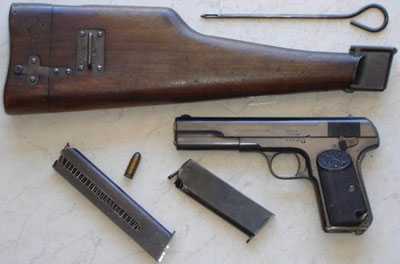

FN Browning M 1903
с кобурой прикладом и магазинами различной емкости
- Перед разборкой снять с предохранителя.
- Вынуть магазин, оттянув его защелку назад.
- Оттянув кожух-затвор назад и завести зуб предохранителя в вырез на левой стороне кожуха.
- Повернуть ствол вправо до отказа.
- Отделить кожух-затвор со стволом и возвратной пружиной от рамки пистолета, опустив флажок предохранителя и придерживая кожух-затвор.
- Вынуть возвратную пружину с ее направляющим стержнем и фиксатором.
- Повернуть на 180 градусов муфту и вынуть ее.
- Вынуть ствол из кожуха-затвора, повернув его влево до отказа.
Сборка пистолета производится в последовательности, обратной разборке.
Пистолет FN Browning M1903 отличался продуманной, удобной и передовой для своего времени конструкцией, став фактически прообразом абсолютного большинства современных пистолетов. Он отличался хорошей скорострельностью и точностью стрельбы, и хотя, по сегодняшним меркам, его патроны несколько слабоваты, для начала ХХ века это был отличный образец оружия.
 |
FN Browning M 1903 принятый на вооружение жандармерии России (на правой стороне затвора-кожуха находится надпись «Моск. Стол. Полиция») |
Пистолет был принят в качестве служебного оружия в Бельгии, Сербии, Турции, России, Швеции, Голландии, Парагвае и Перу. Качество и конструкция этих пистолетов были таковы, что они могли безотказно служить на протяжении многих лет. Однако вскоре он был вытеснен более удачными моделями Дж. М. Браунинга — FN Browning M 1910 и FN Browning М 1910/22.
| Калибр, мм | 9х20 |
| Длина, мм | 205 |
| Высота, мм | 122 |
| Ширина, мм | 30 |
| Длина ствола, мм | 127 |
| Вес без патронов, кг | 0.930 |
| Магазин, кол. патронов | 7; 10 |
| Начальная скорость пули, м/с | 330 |
В связи с оккупацией Бельгии в ходе Первой Мировой войны шведам пришлось наладить производство этих пистолетов у себя, на оружейном заводе Husqvarna Vapenfabriks, где они и выпускались с 1917 по 1942 годы под обозначением 9 mm M/1907. Эти пистолеты отличались наличием логотипа Husqvarna вместо FN. Данные пистолеты кроме Шведской армии состояли на вооружении Финской армии и использовались в войне с Советским Союзом 1939 года («Зимняя война») и во время Второй Мировой войны 1941 — 1944 года.
В Бельгии пистолеты FN Browning M 1903 выпускались до 1930-х годов, общий выпуск которых составил порядка 60000 штук. Шведы произвели еще примерно 94000 штук пистолетов М/1907.
Также благодаря особенным испанским законам о патентах того времени, пистолет Браунинг 1903 нелегально производился в этой стране в огромных количествах с 1905 по 1936 год. Причиной этого являлось и то, что пистолет имел простую конструкцию, которая позволяла небольшим компаниям собирать его без особого труда.
Кроме того этот пистолет в слегка различающихся вариантах выпускался и в США на фирме «Colt» под обозначением Colt Pocket Automatic pistol M 1903, рассчитанных на патроны 7,65 mm Browning и 9 mm Short. Американский вариант М 1903 оказался более живучим и пользовался известной популярностью в США, как оружие скрытого ношения. Кроме того, такие «Кольты» выдавались высшим офицерам и генералитету Армии и Флота США в качестве личного оружия самозащиты вплоть до 1970-х годов.
 |
FN Browning M 1903 / 07 производства шведской компании «Husqvarna» |
weaponland.ru
Пистолеты Браунинга | Стрелковое оружие
Модель 1900 стала первой конструкцией Джона Браунинга, которую выпускал завод компании FN. Именно этот пистолет положил начало развитию большой и успешной серии оружия знаменитого конструктора.
Основное отличие пистолета «Браунинг М1910 заключалось в форме возвратной пружины,которая опоясывала ствол, а не находилась ниже его, как в предыдущих образцах. Это оружие выпускалось в больших количествах, позднее на его основе была создана модель М1922 с удлиненным стволом.
Бельгийская оружейная фабрика «Фабрик Насьональ д’Арм де Герр» (FN) появилась при содействии Джона М. Браунинга, который к тому времени покинул завод Кольта.
Участие знаменитого конструктора послужило основой для выпуска множества прекрасных образцов оружия. Первым из них стал пистолет Браунинга образца 1900 года, который отличался простотой конструкции и использовал 7,65-мм патрон, разработаный тем же Браунингом.
Этот пистолет со свободным затвором так и не был принят на вооружение, однако пользовался большим коммерческим успехом на рынке (к 1912 году было выпущено свыше одного миллиона экземпляров), причем и многие офицеры предпочитали приобретать в личное пользование именно эту модель.
Большое количество таких пистолетов было выпущено в Китае и Испании, причем «пиратским способом», без каких бы то ни было лицензий или соглашений. Немцы также наладили производство: в годы Второй мировой воины этот пистолет под наименованием «Pistole 620(b)» состоял на вооружении многих летчиков люфтваффе.
Пистолет образца 1903 года
Он представляет собой бельгийский вариант пистолета «Кольт», разработанного Браунингом, и выпускался под европейский патрон, известный как 9-мм «Браунинг лонг» (длинный). В конструкции был применен обычный свободный затвор, что стало возможным благодаря относительно небольшой мощности патрона. Пистолет образца 1903 года был принят на вооружение бельгийской армии и поставлялся в Турцию, Сербию, Данию и Нидерланды. Он также выпускался по лицензии в Швеции а в Германии получил обозначение «Pistole 622(b)». С некоторыми образцами поставлялся съемный деревянный кобур, который мог использоваться в качестве приклада.
Пистолет образца 1910 года
Возможно, наиболее примечательным пистолетом Первой мировой войны конструкции Браунинга стала модель 1910 года, массовое производство которой было налажено два года спустя. Пистолет почти сразу был признан лучшим офицерским оружием, и вскоре началось его повсеместное копирование, в основном «пиратское».
Существовали две основные модификации — под патроны калибра 7,65 мм и 9 мм «Шорт» (последний также известен как 0.380 АСР), которые выпускались в некоторых странах до середины 1980-х годов. В конструкции использован обычный свободный затвор с возвратной пружиной, размещенной вокруг ствола.
Из пистолета удобно целиться и стрелять, имеется рукояточный предохранитель. Пистолет образца 1910 года официально был принят на вооружение в бельгийской армии, однако в ходе Первой мировой войны многие офицеры приобретали его на рынке. В Германии это оружие производилось во время Второй мировой войны под обозначением «Pistole 621(b)».
Пистолеты Браунинга характеристики:

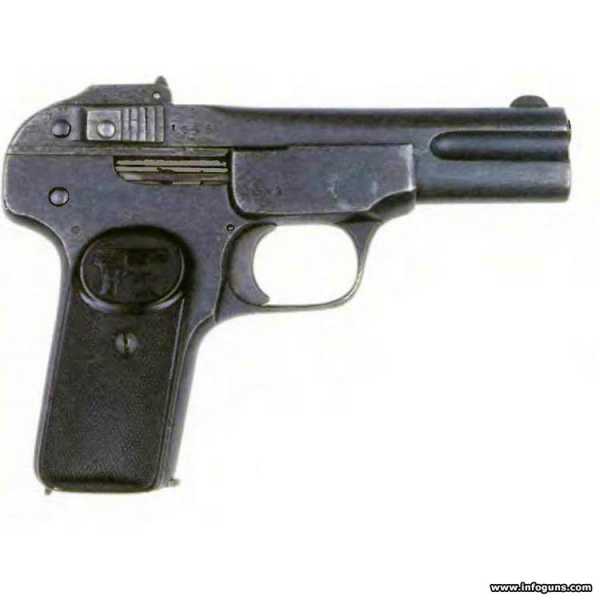

Образец 1900 года
|
Образец 1903 года
|
Образец 1910 года
|
