В то время иностранные разведки уделяли особо пристальное внимание Су-24. На Западе вполне обоснованно опасались, что фронтовой бомбардировщик, буквально напичканный многочисленными техническими новинками, в силу своих высоких скоростных и ударных характеристик, способен изменить баланс сил в Западной Европе. Даже при маловысотном профиле полёта Су-24, базирующиеся в Восточной Германии, могли наносить удары по целям в Великобритании, Франции, Нидерландах и Северной Италии.

В первой половине 80-х большая часть прицельно-навигационного оборудования строевых Су-24 достигла приемлемого уровня надёжности. На заводе в Новосибирске, где велось строительство, от серии к серии внедрялись усовершенствования. Были внесены изменения в механизацию крыла, электрооборудование, системы навигации, радиотехнической разведки и госопознования.

Очень важной особенностью Су-24 стала высокая степень взаимозаменяемости узлов и некоторых крупных агрегатов. Это позволяло при срочном ремонте в боевых условиях переставить с одной машины на другую повреждённую деталь или узел.

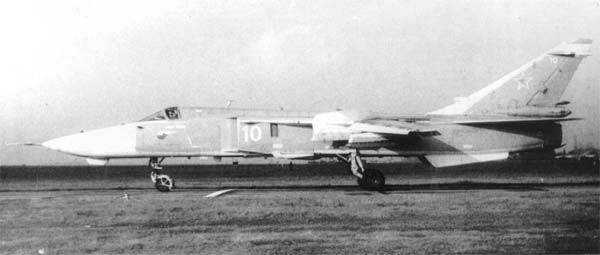

Бомбардировщики Су-24 (без буквы «М») в 80-е годы были доработаны с целью возможности применения новых противолокационных ракет Х-58, для чего была предусмотрена подвеска в контейнере станции целеуказания «Фантасмагория».

Для сохранения высокого боевого потенциала в новых условиях и устранения ряда недостатков в конструкции самолёта и БРЭО почти сразу после принятия Су-24 на вооружение в КБ началась работа по разработке улучшенного варианта фронтового бомбардировщика с более высокими эксплуатационными и боевыми характеристиками. В 1984 году на вооружение поступил Су-24М.

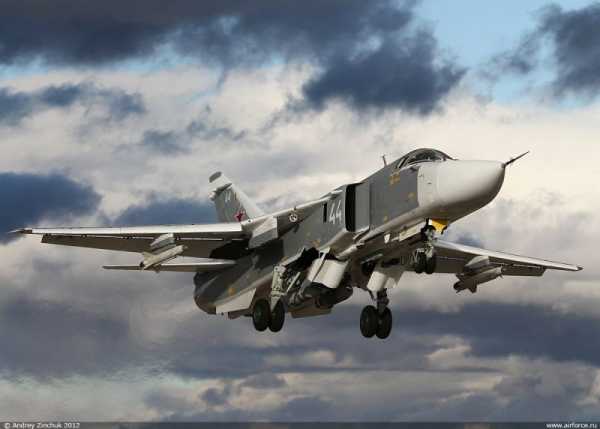

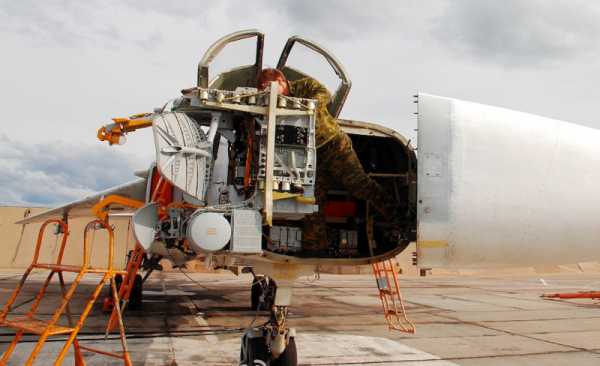

Наиболее заметным внешним отличием от Су-24 стала более длинная носовая часть, получившая небольшой наклон вниз. Установка системы дозаправки топливом в воздухе существенно увеличивало боевой радиус действия. Другим новшеством стала прицельно-навигационная станция ПНС-24М «Тигр», в состав которой входят поисковая РЛС «Орион-А» и РЛС «Рельеф», с помощью которой осуществляется полёт на предельно малой высоте с огибанием рельефа местности. Внедрение вместо электронно-оптического визира «Чайка» новой прицельной системы «Кайра-24» с лазерным дальномером-целеуказателем и телевизионным блоком позволяло применять новые типы высокоточного управляемого авиационного вооружения.

Лазерно-телевизионная станция ЛТПС-24 «Кайра-24», благодаря специальной призме из сверхчистого стекла, отклоняла лучи на угол до 160 градусов вниз и назад, могла «видеть» отраженный от цели сигнал лазерного целеуказателя, попадающий в объектив следящей камеры в горизонтальном полёте бомбардировщика, когда цель находилась позади него. Это давало возможность применять управляемое оружие даже в пологом наборе высоты. До этого самолёты фронтовой авиации могли использовать средства поражения с лазерной ГСН только с пикирования.

Введение в состав БРЭО Су-24М новой прицельной аппаратуры придало бомбардировщику «второе дыхание» и возможности, которыми до этого не обладал ни один советский боевой самолёт. Боекомплект фронтового бомбардировщика пополнился корректируемыми бомбами КАБ-500Л, КАБ-1500Л и управляемыми ракетами С-25Л , Х-25, Х-29Л с полуактивными лазерными головками самонаведения. Телевизионный индикатор прицельной системы «Кайра-24» использовался также и для наведения управляемых ракет Х-29Т и корректируемых бомб КАБ-500Кр.

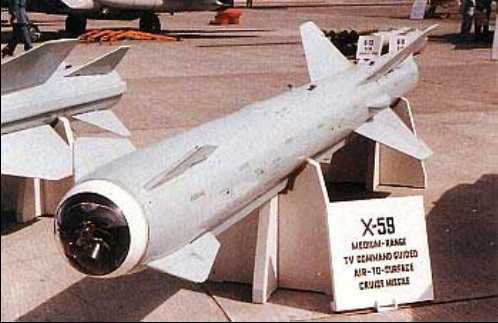

Ракета Х-59

Тяжелые управляемые ракеты Х-59 с дальностью пуска 40 км и бомбы КАБ-1500ТК могли применяться для атаки укрепленных целей, прикрытых сильной ПВО. Для этого на самолёт подвешивался контейнер АПК-9 с телевизионной аппаратурой управления. Дальность планирования КАБ-1500ТК и пуска Х-59 позволяли поражать цели, прикрытые ЗРК малой дальности, не входя в зону их действия. По возможностям применения управляемого вооружения в советских ВВС с Су-24М в какой-то степени мог конкурировать только истребитель-бомбардировщик МиГ-27К с прицельным комплексом «Кайра». Но по сравнению с Су-24М, нёсших гораздо большую бомбовую нагрузку и имевших больший радиус действия истребителей-бомбардировщиков, МиГ-27 этой модификации было построено не много.

Но не все доработки и новшества оказались однозначно удачными. Как это часто бывает, выиграв в одном – потеряли в другом. Летчики, пилотировавшие ранее Су-24, при переходе на Су-24М отмечали ухудшение управляемости на виражах. Из-за внедрения «аэродинамических ножей» несколько упала дальность полёта.

Переход на Су-24М с его новым прицельно-навигационным комплексом лётного состава прошел достаточно быстро. Определённые трудности при освоении нового, более сложного БРЭО возникли у инженерно-технической службы.

В 1985 в войска начал поступать разведывательный Су-24МР. В то время советские ВВС испытывали острую потребность в тактическом разведчике с увеличенной дальностью действия, который мог бы вести не только аэрофотосъёмку, но и радиотехническую разведку.

В отличие от бомбардировщика, разведывательный вариант «двадцать четвёрки» лишен возможности нести бомбовую нагрузку. Пилоны могут использоваться для подвески двух подвесных топливных баков ПТБ-2000 или ПТБ-3000, или осветительных авиабомб для обеспечения фотосъёмки в ночное время.

Для самообороны на Су-24МР подвешивались ракеты ближнего боя Р-60. Главным «оружием» самолёта-разведчика является РЛС бокового обзора, аэрофотокамеры, а так же сменные подвесные контейнеры, в которых размещается оборудование для электронной и радиационной разведки, а так же лазерные системы.

Теоретически Су-24МР обеспечивает комплексную разведку в любое время суток, на глубину до 400 км от линии боевого соприкосновения войск. Но в войсках лётный и технический состав к возможностям дистанционной передачи данных разведоборудования Су-24МР относится довольно скептически.

На практике аппаратура, с помощью которой информация с борта самолёта-разведчика должна была транслироваться в реальном режиме времени, надежно не работала. Как правило, разведданные получали с некоторой задержкой. После полёта блоки накопители информации и плёнки с результатами аэрофотосъемки направляются на дешифровку, а это означает утрату оперативности и возможный выход мобильных целей из под планируемого удара. Кроме того сбор данных с помощью аэрофотокамер при наличии у противника развитой системы ПВО всегда сопряжен с немалым риском потери самолёта-разведчика, что не раз случалось в ходе реальных боевых действий.

Новые фронтовые бомбардировщики Су-24М поступали в основном в полки, эксплуатировавшие до этого Су-24. Но, в отличие, скажем, от истребителей-бомбардировщиков Су-17, ранние модификации которых по мере поступления более продвинутых вариантов ставились «на хранение», фронтовые бомбардировщики Су-24 даже первых серий продолжали летать вплоть до полной выработки ресурса.

Су-24 морской авиации на аэродроме Гвардейское

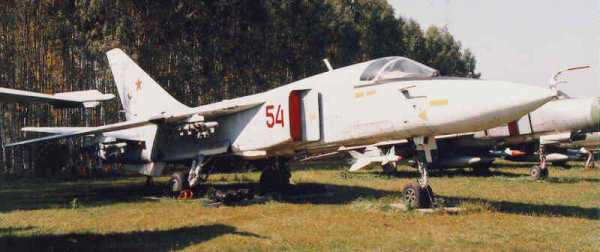

Примером долголетия Су-24 (без литеры «М») может служить то, что самолёты этой модификации, принадлежащие 43-му Севастопольскому Краснознаменному ордена Кутузова отдельному морскому штурмовому авиационным полку, базирующемся на аэродроме Гвардейское в Крыму, до недавнего времени поднимались в воздух. После присоединения Крыма к России было решено перевооружить этот полк на более современные машины, чему ранее противилось руководство Украины. До сих пор несколько Су-24 на аэродроме в Гвардейском находятся в лётном состоянии и могут при необходимости выполнить боевую задачу. А ведь возраст этих бомбардировщиков приближается к 40 годам, это самые заслуженные российские боевые самолёты фронтовой авиации.

Бывшими в употреблении Су-24 перевооружались авиационные полки в тыловых военных округах. Известны случаи, когда на них переходили не только бомбардировочные и истребительно-бомбардировочные авиаполки, но и истребительные, на вооружении которых до этого состояли перехватчики ПВО.

В значительной мере это демонстрировало, какое значение советское военное руководство придавало данному фронтовому бомбардировщику, в который, помимо высоких ударных возможностей, был заложен большой запас прочности. Несмотря на высокую цену, сложность эксплуатации и аварийность в общей сложности до прекращения производства в 1993 году было построено около 1200 Су-24 различных модификаций. Для сравнения F-111, который считается аналогом Су-24, построили в США в два раза меньше – 563 самолёта. Эксплуатация F-111 завершилась в 1998 году.

Имеются сведения о переоборудовании некоторого количества Су-24 в самолёты заправщики Су-24Т (танкер). Малой серией строились самолёты РЭБ Су-24МП (постановщик помех). От Су-24М внешне они отличались наличием небольшого обтекателя в носовой части. На самолёте устанавливался весьма совершенный для начала 80-х годов комплекс постановки помех «Ландыш». Он был предназначен в основном для организации противодействия станций ЗРК, в том числе и американского «Пэтриот», который тогда только начал поступать на вооружение.

Су-24МП

По задумке разработчиков встроенная и подвесная контейнерная аппаратура Су-24МП должна была обеспечить групповую защиту бомбардировщиков Су-24 в условиях действий хорошо организованной системы ПВО противника. Первые Су-24МП эксплуатировались в «тестовом режиме». Из-за большой сложности надёжность работы комплекса РЭП «Ландыш» была невысокой, распад СССР не позволил довести эту аппаратуру до характеристик работоспособности, которые удовлетворяли военных.

Так же, как и разведчик Су-24МР постановщик помех Су-24МП из оружия нёс только ракеты воздушного боя Р-60. После распада СССР все строевые Су-24МП остались на Украине (118-й отдельный авиаполк самолетов РЭП в Черткове).

В 80-е годы для Су-24 был разработан универсальный подвесной агрегат заправки (УПАЗ), который впоследствии применялся и на других типах боевых самолётов.

В связи с отсутствием на Су-24 внутреннего бомбоотсека УПАЗ выполнен подвесным. В качестве привода топливного насоса используется турбина, которая приводится в движение набегающим потоком воздуха. Для заправки в агрегате имеется шланг длиной около 30 метров. Заправка начинается автоматически после надёжной стыковки конуса со штангой дозаправляемого самолёта.

Су-24М с подвешенным УПАЗ и подвесными топливными баками

В 1984 году было принято решение «обкатать» Су-24 в реальных боевых условиях. Горы Афганистана были абсолютно не похожи на европейские равнины, для действий над которыми этот фронтовой бомбардировщик был задуман. В Афганистане оказался невостребованным скоростной маловысотный режим полёта, предназначенный для прорыва ПВО. Отсутствие крупных радиоконтрастных целей, таких как колонны вражеских танков или мосты, и особенности рельефа местности не давали возможности полноценно реализовать возможности прицельно-навигационного комплекса.

Особой разницы в результативности авиаударов, наносимых Су-24 149-го гвардейского Краснознаменного БАП, и модернизированных Су-24М 43-го БАП не было. В тоже время отмечалось, что, несмотря на отсутствие предварительной подготовки и незнание экипажами района цели, эти фронтовые бомбардировщики не испытывали трудностей с навигацией и несли гораздо большую бомбовую нагрузку по сравнению с другими истребителями, истребителями-бомбардировщиками и штурмовиками.

Су-24 оказались единственными машинами фронтовой авиации, под которые подвешивали мощные ФАБ-1500. Кроме того, большой радиус действия «двадцать четвёрок» позволял им базироваться за пределами Афганистана, на советских аэродромах в Средней Азии.

Для обеспечения работы прицельно навигационных систем Су-24 самолётами-разведчиками Ан-30 и Су-17М3Р была проведена аэрофотосъёмка в районе предполагаемых авиаударов, а так же разведаны точные координаты целей.

В ходе проведения операции по штурму укрепрайона Ахмат Шаха Масуда в Панжерском ущелье был момент, когда Су-24 из-за погодных условий были единственными боевыми самолетами, оказывающими авиационную поддержку наступающим войскам.

В следующий раз Су-24 сотрясали афганские горы рёвом своих двигателей и разрывами сброшенных фугасок зимой 1988-1989 годов, прикрывая выход 40-й армии. Как и в операции 1984 года в основном использовались фугасные авиабомбы массой 250-500 кг. Подтвердилось очевидное преимущество Су-24 – способность наносить достаточно точные удары с отдаленных аэродромов базирования в независимости от погодных условий в районе цели. В Афганистане Су-24 летали на высотах не ниже 5000 м, вне досягаемости ПЗРК.

После распада СССР Су-24 разных модификаций, кроме России, достались Азербайджану (11 ед.), Белоруссии (42 ед.), Казахстану (27 ед.), Украине (200) ед. и Узбекистану (30 ед.).

Азербайджанские фронтовые бомбардировщики Су-24 и разведчики Су-24МР использовались в конфликте с Арменией на территории Нагорного Карабаха. Один азербайджанский Су-24МР разбился, врезавшись в склон горы. В тоже время силы ПВО Нагорного Карабаха приписывают эту победу себе.

Узбекистан в 1993 году задействовал имевшиеся Су-24М для нанесения бомбовых ударов по лагерям и кишлакам, занятых таджикской вооруженной оппозицией в ходе гражданской войны в Таджикистане. Судя по всему, управляли ими не этнические узбеки. Узбекские власти признали потерю одного фронтового бомбардировщика, сбитого из ПЗРК «Стингер». Членам экипажа удалось успешно катапультироваться, и они были подобраны вертолётом поисково-спасательной службы.

Узбекский Су-24М на авиабазе Карши

В августе 1999 года в Таджикистане жители нескольких кишлаков митинговали по поводу якобы имевшего место бомбового удара, который нанесли четыре Су-24М неустановленной принадлежности. В результате бомбёжки человеческих жертв не было, но, как заявляли митингующие, погибло около 100 голов скота, и были подожжены посевы. Возможно, целью этой демонстрационной бомбардировки была «акция устрашения» оппозиционных таджикских полевых командиров.

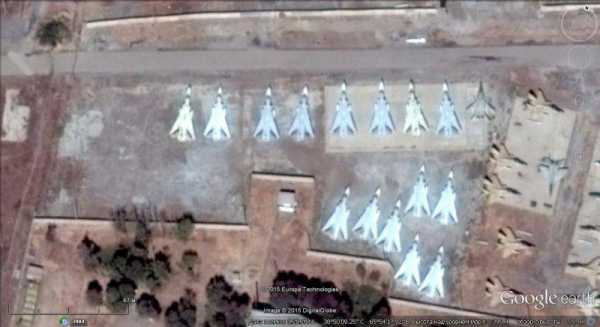

Спутниковый снимок Google earth: Су-24 ВВС Узбекистана на аэродроме Карши

В 2001 году узбекские Су-24М, оказывая поддержку «северному альянсу», наносили удары по позициям талибов. Один бомбардировщик был сбит, оба члена экипажа погибли. В настоящее время все уцелевшие узбекские Су-24 поставлены «на хранение».

С доставшимися Украине «двадцать четвёрками» связан интересный случай, навсегда вошедший в историю ВВС России и Украины. 13 февраля 1992 года с украинского аэродрома Староконстантинов, где базировались самолёты 6-го БАП, самовольно взлетели 6 Су-24М. Бомбардировщики совершили посадку на российском аэродроме в Шаталово под Смоленском. Основным побудительным мотивом лётчиков, угнавших Су-24М в Россию, было нежелание присягать новым украинским властям. При этом знамя 6-го БАП было вывезено в Россию на легковом автомобиле. Украину вместе со своими бомбардировщиками покинули 12 человек, среди которых пять полковых командиров разного ранга, в том числе и начальник штаба полка. Эта история, случившаяся в канун встречи лидеров СНГ в Минске, получила большой резонанс.

Судьба «двадцать четвёрок», угнанных из Украины, оказалась незавидной. Вывезя, в общем-то, бесполезное в России знамя авиационного полка, пилоты, часть из которых была в немалых чинах, почему-то не захватили с собой формуляры на основные агрегаты – планер и двигатели. Эксплуатация без формуляров по существующим правилам боевых самолётов невозможна, так как не известно, сколько времени самолёт провёл в воздухе, когда и какие виды технического обслуживания и ремонтов проходил. Особенно это относится к двигателям АЛ-21Ф-З, межремонтный ресурс которых составляет – 400 часов, а назначенный в 1992 году – 1800 часов.

В итоге никто не стал брать на себя ответственность и заморачиваться восстановлением технической документации. Все «украинские» Су-24М в Шаталово оказались «под забором». Где их и «похоронили», использовав в качестве «доноров», демонтировав с них некоторые «некритичные» узлы и детали.

В настоящее время все украинские Су-24М и Су-24МР сосредоточены в «прославившемся» в 1992 году Староконстантинове, где базируется 7-я бригада тактической авиации. Самолёты бригады принимали участие в АТО на юго-востоке Украины, где от огня зенитных установок и ПЗРК потеряли три боевых машины. Судя по всему, украинские летчики, используя неуправляемые виды авиационного вооружения, пренебрегли «золотым» для Су-24 правилом – в боевых вылетах против нерегулярных вооруженных формирований, в распоряжении которых имеются малокалиберные зенитные установки и ПЗРК, не снижаться ниже 5000 метров.

Автор выражает признательность «Древнему» за консультации

По материалам:
http://www.forumavia.ru
http://bmpd.livejournal.com/968977.html
http://инжипром.рф/index.php/new-edition/195-gefest
http://www.airwar.ru
http://www.ktrv.ru/about/

topwar.ru

Су-34 по прозвищу «Утенок»: лучший бомбардировщик армии России — Армия и ОПК

Сотый новейший истребитель-бомбардировщик Су-34 выпущен Новосибирским авиационным заводом им. В.П. Чкалова. Об этом сообщил 19 августа на своей официальной странице в Facebook вице-премьер РФ Дмитрий Рогозин.

Первый контракт на поставку Су-34 был заключен с Минобороны России в 2008 году. Спустя четыре года машина была принята на вооружение.

Как заявлял ранее главком Воздушно-космических сил (ВКС) РФ Виктор Бондарев, в перспективе Су-34 заменят фронтовые бомбардировщики Су-24 и штурмовики Су-25. В рамках госпрограммы вооружения до 2020 года ВКС планируют получить не менее 200 самолетов Су-34.

Российские военные успешно применяют этот самолет в ходе операции против боевиков «Исламского государства» (ИГ, запрещенная в РФ организация) в Сирии.

ПОЧЕМУ «УТЕНОК»

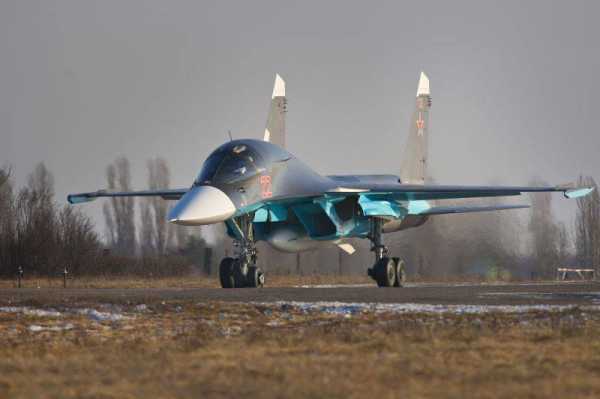

Су-34

Самолет выполнен по нормальной аэродинамической схеме с дополнительным передним горизонтальным оперением, среднерасположенным трапециевидным крылом, двухкилевым вертикальным оперением, двумя двигателями АЛ-31Ф в хвостовой части фюзеляжа и трехопорным убираемым шасси.

Экипаж — два человека: летчик и штурман размещаются рядом в бронированной кабине. Вход в нее выполнен через нижний люк по ступенькам.

Как рассказал корреспонденту ТАСС в преддверии Дня военной авиации командир авиазвена Су-34 капитан Алексей Белоног, налетавший почти тысячу часов и освоивший четыре типа самолетов, бесспорным фаворитом для него является именно истребитель-бомбардировщик Су-34.

И кстати, это чистая правда, что в войсках его ласково называют «Утенком» за характерную форму приплюснутого носового обтекателя. Не вижу в этом ничего плохого

Алексей Белоног

Командир авиазвена Су-34, капитан

Этот самолет — любимец многих пилотов — наделен просторной комфортной кабиной и отличными летными качествами. «Конечно, для высшего пилотажа он не предназначен, но перегрузки и на нем доходят до 7,5 единицы (испытывают пилоты при выполнении фигур высшего пилотажа, — прим. ТАСС)», — признался летчик.

ТРИ В ОДНОМ

Су-34

Работать с одинаковой эффективностью в любое время суток и в разных погодных условиях — таковы возможности двухместного фронтового бомбардировщика Су-34. По классификации НАТО Fullback — «Защитник». Предназначен для нанесения ракетно-бомбовых ударов по наземным целям и поражения воздушных целей противника.

Су-34 — уникальная машина. Она вмещает в себе сразу три самолета: истребитель, штурмовик и фронтовой бомбардировщик. Может успешно бороться с любыми воздушными целями, эффективно уничтожать наземные и надводные. Более того, она может находиться в воздухе бесконечно долго — ограничение только в физических возможностях пилотов

Виктор Литовкин

Военный обозреватель ТАСС

Су-34 представляет собой модификацию Су-27, разработан в опытном конструкторском бюро (ОКБ) Сухого под руководством главного конструктора Роллана Мартиросова. Серийно производится с 2006 года на авиазаводе в Новосибирске.

Первый полет Су-34 состоялся в 1990 году (опытный экземпляр Т-10В-1 пилотировал заслуженный летчик-испытатель СССР Анатолий Иванов).

Су-34 создавался для оперативной переброски из любой части страны на ее границу для надежной локализации возможного вооруженного конфликта перед подходом основных сил.

Еще до поступления в войска экипаж испытателей ОКБ Сухого провел перелет от Москвы до Сахалина и обратно без посадок, но с дозаправками в воздухе, доказав всем сомневающимся, что истребитель способен решать любые задачи на наибольшем удалении от аэродромов базирования

Виктор Литовкин

Военный обозреватель ТАСС

Для этого в Су-34 созданы все условия. Экипаж, в отличие от других истребителей, размещен в кабине не один за другим, а рядом.

«Между ними есть пространство, где можно расстелить матрас и один из членов экипажа может отдохнуть во время полета», — говорит военный эксперт. Кроме того, пространство за креслами летчиков позволяет им встать в полный рост.

На борту бомбардировщика есть микроволновая печь, кондиционер, система электромассажа, встроенная в кресла, и даже биотуалет. Если знать, что такого устройства нет не только на истребителях, но и на дальних бомбардировщиках и даже на военно-транспортных самолетах типа Ил-76, то уникальности Су-34 можно удивиться еще раз

Виктор Литовкин

Военный обозреватель ТАСС

Самолет Су-34 обладает возможностью летать в режиме автопилота на предельно малой высоте, огибая рельеф местности. Таких «способностей», по мнению Литовкина, нет ни у одного истребителя в мире, в том числе у разрекламированных американских F-22 и F-35.

Уникальной особенностью машины стало и наличие второй РЛС для обзора задней полусферы — система предупредит экипаж об угрозе и может ответить залпом управляемых ракет на попытку «удара в спину» вражеского самолета.

По данным из открытых источников, длина самолета — 23,3 м, высота — 6,4 м, размах крыла — 14,7 м. Практический потолок — 14 тыс. 650 м. Дальность полета — 4,5 тыс. км без дозаправки, 7 тыс. км — с дозаправкой; боевой радиус действия — до 1,1 тыс. км. Взлетный вес — 45,1 т, максимальный вес боевой нагрузки — 8 т. Самолет способен развивать скорость до 1,9 тыс. км/ч. Вооружен пушкой калибра 30 мм, на 12 узлах подвески может нести авиационные ракеты «воздух-воздух» и «воздух-поверхность» разных типов, неуправляемые реактивные снаряды и авиабомбы.

Продолжение

ЗАРУБЕЖНЫЙ ИНТЕРЕС

Интерес зарубежных заказчиков к российским самолетам, особенно истребителям-бомбардировщикам Су-34, после операции в Сирии вырос, в частности, интерес проявляет ряд стран Ближнего Востока.

Несомненно, увеличился интерес, я хочу сказать, что еженедельно десятки делегаций «Рособоронэкспорта» находятся в зарубежных командировках, очень интенсивный процесс переговоров со странами Ближнего Востока, Африки, Латинской Америки, Азии и так далее

Сергей Гореславский

Заместитель гендиректора «Рособоронэкспорта»

В 2015 году «Рособоронэкспорт» инициировал подготовку паспорта экспортного облика для Су-34. В 2016 году может быть подписан ожидаемый контракт с Алжиром на поставку фронтовых бомбардировщиков.

Переговоры по данному вопросу уже идут и находятся в продвинутой стадии, контракт еще не подписан. Алжирская сторона давно хотела Су-34, но раньше на эту машину не было паспорта экспортного облика. Сейчас он уже имеется. Думаю, в середине 2016-го или до конца года контракт будет точно подписан

Источник в ОПК

ГЕОГРАФИЯ ПРИМЕНЕНИЯ

Су-34

Впервые боевое применение Су-34 было в ходе войны в Южной Осетии в 2008 году. Он использовался для прикрытия действий ударной авиации, ведя радиоэлектронную борьбу с системами грузинской ПВО при помощи станции помех «Хибины».

Су-34 ставил помехи из боевых порядков, что не позволяло зенитным ракетным комплексам Грузии успешно проводить отстройку от помех, также противорадиолокационной ракетой уничтожил ключевую РЛС под Гори.

‘ТАСС/Минобороны России’

С 2015 года в телевизионные кадры хроники операции ВКС РФ в Сирии этот самолет попадает неоднократно. За его успешной работой с интересом наблюдают иностранные военные специалисты, многочисленные эксперты и аналитики.

Су-34 вылетали на задание не только с авиационными бомбами ОФАБ-500 и корректируемыми авиабомбами КАБ-500, но и с ракетами «воздух-воздух» малой и средней дальности.

В состав номенклатуры применяемых авиационных средств поражения Су-34 входят ракеты класса «воздух-воздух» малой дальности Р-73 (AA-11 Archer, по классификации НАТО) и средней дальности Р-27 (AA-10 Alamo, по классификации НАТО).

‘Телеканал «Звезда»/YouTube’

Самолет может нести до шести ракет Р-73 на пусковых устройствах, расположенных на законцовках или под консолями крыла и до восьми ракет семейства Р-27, которые могут быть установлены на авиационных катапультных или пусковых устройствах как под крылом, так и на подфюзеляжных узлах подвески.

Весной 2016 года Су-34 впервые применялись для ликвидации ледовых заторов. Они стали причиной самого масштабного за последние 20 лет паводка на реке Северная Двина в Вологодской и Архангельской областях. Бомбардировщики выполнили по два захода и сбросили восемь бомб общей массой 4 т.

16 августа Су-34 были впервые использованы с иранского аэродрома Хамадан для атаки по боевикам в Сирии. В вылете участвовали также дальние бомбардировщики Ту-22М3. Они нанесли удар по объектам запрещенных в РФ группировок «Исламское государство» и «Джебхат ан-Нусра» (организации запрещены в РФ) в сирийских провинциях Алеппо, Дейр-эз-Зор и Идлиб.

В видеоролике использована воздушная съемка самолета Су-34 операторами Агентства «Военинформ» Министерства обороны РФ.

Су-34: четверть века на службе ВВС России — ФОТО

tass.ru

Фронтовые бомбардировщики ВВС России » Военное обозрение

Стоит отметить, что в современной тактической авиации разница между тактическими (фронтовыми) бомбардировщиками, истребителями-бомбардировщиками и штурмовиками сильно размыта. Многие боевые самолеты, предназначенные для нанесения ударов с воздуха, хотя и похожи на истребители, но обладают ограниченными возможностями для ведения воздушного боя. Очевидно, что те характеристики, которые позволяют самолетам эффективно наносить удары с небольших высот, мало подходят истребителю завоевания превосходства в воздухе. Одновременно с этим многие современные истребители, несмотря на то, что создавались для ведения маневренного воздушного боя, могут применяться и как бомбардировщики. На этом фоне основными отличиями бомбардировщиков продолжают оставаться их большая дальность действия и ограниченные возможности ведения воздушного боя.

На данный момент в ВВС многих развитых стран мира просто не осталось тактических бомбардировщиков, которые заменили многоцелевые истребители (истребители-бомбардировщики). К примеру, в США последний специализированный бомбардировщик Lockheed F-117 был снят с вооружения еще 22 апреля 2008 года. Бомбардировочные задачи в ВВС США на тактическом уровне возложены на истребители-бомбардировщики F-15E и F-16, а в ВМС на — F/A-18. На этом фоне Россия в настоящее время стоит особняком. На вооружении наших ВВС находятся два фронтовых бомбардировщика: Су-24 и Су-34. О них мы и поговорим чуть подробнее.

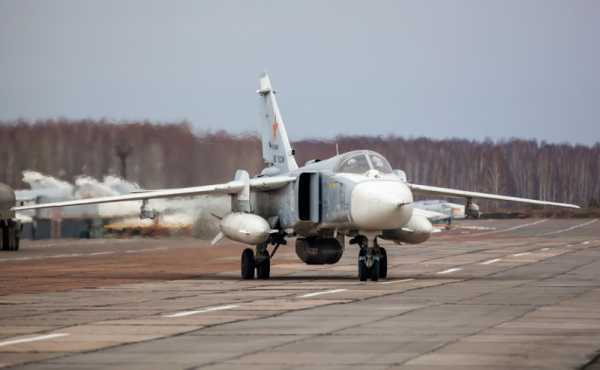

Фронтовой бомбардировщик Су-24

Официально разработка данного самолета была задана постановлением правительства от 24 августа 1965 года. В ОКБ Сухого данная тема получила рабочий шифр Т-6. В марте 1966 года состоялась защита эскизного проекта и макета будущего фронтового бомбардировщика, а рабочее проектирование было закончено в конце того же года. При этом изначально создавалось два варианта, один из них с крылом изменяемой стреловидности. Проработка этой модели началась в ОКБ Сухого в середине 1967 года. А рабочее проектирование Т-6 с крылом изменяемой стреловидности было проведено в 1968-1969 годах. Постройка первых двух опытных экземпляров бомбардировщика была закончена к осени 1969 года. 17 января 1970 года под управлением летчика-испытателя В. С. Ильюшина самолет впервые поднялся в небо. Государственные испытания фронтового бомбардировщика шли целых 4 года: с января 1970 по июль 1974 года. Такой срок испытаний объяснялся большой сложностью и новизной задач, которые пришлось решать военным совместно с работниками ОКБ Сухого в ходе отработки самолета.

Стоит отметить, что Т-6 стал первым в Советском Союзе ударным самолетом тактической авиации, который мог обеспечить всепогодное и круглосуточное применение. Его отличительной особенностью стало крыло изменяемой стреловидности, что обеспечивало машине приемлемые взлетно-посадочные характеристики, а также высокий уровень летно-технических характеристик на различных режимах полета. В конструктивно-технологическом плане важной особенностью нового бомбардировщика стало широкое использование в его конструкции длинномерных фрезерованных панелей. Также впервые в отечественной практике на двухместном самолете данного класса была использована схема расположения пилотов рядом друг с другом «плечом к плечу», а также новые унифицированные катапультные кресла типа К-36Д, которые обеспечивали спасение экипажа во всех диапазонах скоростей и высот полета бомбардировщика, включая эвакуацию во взлетно-посадочном режиме.

Постановлением советского правительства от 4 февраля 1975 года фронтовой бомбардировщик Т-6 был принят на вооружение под обозначением Су-24. Одновременно с этим были заданы работы по проведению дальнейшей модернизации машины для расширения ее боевых возможностей. Серийный выпуск Су-24 был развернут в 1971 году в кооперации двух авиастроительных заводов: Дальневосточного завода имени Ю. А. Гагарина (Комсомольск-на-Амуре) и Новосибирского завода имени В. П. Чкалова. В Комсомолське-на-Амуре занимались сборкой хвостовой части фюзеляжа бомбардировщика, оперения и консоли крыла, а в Новосибирске — головной и средней частей фюзеляжа вместе с центропланом и окончательной сборкой самолета. Главным конструктором машины в период с 1965 по 1985 год был Е. С. Фельснер, а с 1985 года работы по теме Су-24 в ОКБ Сухого возглавил Л. А. Логвинов.

Фронтовой бомбардировщик Су-24 представляет собой двухдвигательный высокоплан, обладающий крылом изменяемой стреловидности. В зависимости от режима полета передние части крыла (консоли) могут быть выставлены в одно из четырех положений: 16° — при взлете и посадке, 35° — при крейсерском полете на дозвуковой скорости, 45° — при боевом маневрировании, 69° — при полете на околозвуковых или сверхзвуковых скоростях. Фюзеляж самолета полумонококовой конструкции, шасси убираемое трехстоечное, кабина двухместная (летчик и штурман), управление двойное.

Самолет использовался в боевых действиях ВВС СССР и ВВС России. В Афганской войне 1979-1989 годов фронтовые бомбардировщики применялись ограниченно. К боевой работе данные машины привлекались лишь во время проведения Панджшерской операции в 1984 году и прикрытия вывода советских войск из Афганистана в 1988-1989 годах. При этом данные самолеты никогда не базировались на территории Афганистана, совершая вылеты с советских авиабаз, расположенных в Средней Азии, боевых потерь среди этих самолетов не было. Наиболее интенсивно самолет использовался в рамках обеих Чеченских войн. Всего на Северном Кавказе было сбито или разбилось три фронтовых бомбардировщика Су-24, еще три машины сгорели на аэродроме при подготовке к боевому вылету. В августе 2008 года в ходе войны в Южной Осетии было потеряно еще два фронтовых бомбардировщика Су-24, при этом обе потери официально признаны не были, но подтверждаются самими летчиками. Первый самолет был сбит 9 августа 2008 года, летчик Игорь Зинов попал в плен (освобожден 19 августа), штурман Игорь Ржавитин погиб (Герой России посмертно). В 2012 году через четыре года после войны Владимир Богодухов подполковник ВВС России, получивший звание Героя России, в интервью изданию «Аргументы и факты» рассказал, что его Су-24 был сбит 11 августа 2008 года, а также упомянул о факте потери самолета Зинова.

Несмотря на свои плюсы, самолет Су-24 считался достаточно сложной в пилотировании машиной и обладал высоким уровнем аварийности. Только в процессе проведения летных испытаний было потеряно 14 самолетов Су-24 и Су-24М, погибло 13 летчиков-испытателей и штурманов. После принятия бомбардировщика на вооружение каждый год происходило до 5-6 аварий и катастроф с участием данного самолета. Выступая в Госдуме в 1998 году, заместитель главнокомандующего ВВС России Виктор Кот, назвал самолет Су-24 самым аварийным летательным аппаратом в ВВС страны.

Суммарный серийный выпуск фронтовых бомбардировщиков и самолетов разведчиков типа Су-24 составил порядка 1400 самолетов. В настоящее время самолет по-прежнему состоит на вооружении российских ВВС, а также Азербайджана, Казахстана, Узбекистана и Украины. Начиная с 1999 года, в ОКБ Сухого совместно с представителями российских ВВС осуществляется программа по модернизации строевых самолетов. На вооружении ВВС России по данным на 2012 год находилось 124 самолета Су-24. По мере поступления в строевые части новых фронтовых бомбардировщиков Су-34, Су-24 снимаются с вооружения и к 2020 году должны быть полностью выведены из состава ВВС России, с вооружения ВВС Белоруссии самолеты были сняты в феврале 2012 года.

Летно-технические характеристики Су-24:
Габаритные размеры: размах крыла изменяемой стреловидности — 17,64 м (10,37 м), площадь крыла 55,16 м2 (51 м2), длина — 24,53 м, высота — 6,19 м.
Взлетная масса: нормальная — 38 040 кг, максимальная — 43 755 кг.
Силовая установка — 2 ТРДДФ АЛ-21Ф-3А, тяга на форсаже 2х11200 кгс.
Максимальная скорость — 1600 км/ч (М=1,35М).
Практический потолок — 11 000 м.
Перегоночная дальность: 2775 км с 2хПТБ-3000.
Боевой радиус действия — 600 км.
Максимальная эксплуатационная перегрузка — 6g.
Экипаж — 2 человека.
Вооружение: одна 23-мм шестиствольная пушка ГШ-6-23М (боезапас 500 патронов), боевая нагрузка 8000 кг (нормальная 3000 кг) на 8 узлах подвески.

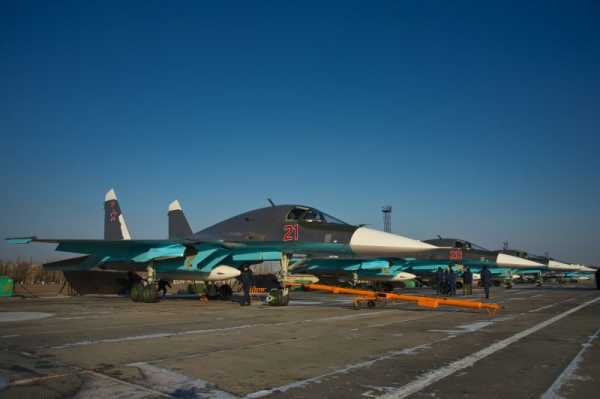

Фронтовой бомбардировщик Су-34

Фронтовой бомбардировщик Су-34 должен составить основу ударной мощи российской фронтовой авиации, он в состоянии использовать всю имеющуюся номенклатуру высокоточного вооружения класса «воздух — поверхность». Данный самолет является достойной заменой круглосуточному фронтовому бомбардировщику Су-24М. В настоящее время разработка и серийный выпуск бомбардировщика Су-34 входит в число приоритетных программ для компании «Сухой», сообщает нам официальный сайт Объединенной авиастроительной корпорации (ОАК). С этим сегодня трудно не согласиться. Еще в августе 2008 года во время вооруженного конфликта в Южной Осетии российские ВВС использовали всего два таких самолета, а по состоянию на 29 мая 2015 года на вооружении находятся уже 69 таких машин. Только в воздушной части военного парада в Москве 9 мая 2015 года принимало участие 14 фронтовых бомбардировщиков Су-34, а всего их количество в ВВС России планируется довести до 150-200 единиц.

Работы по созданию самолета Т-10В были начаты в Советском Союзе 19 июня 1986 года. Первый полет прототип Су-34 (Су-27ИБ «истребитель-бомбардировщик») — Т-10В-1 совершил 13 апреля 1990 года. Пилотировал самолет заслуженный летчик-испытатель СССР Иванов А. А. Самолет Т-10В-1 представлял собой результат глубокой модернизации широко известного истребителя Су-27. Машина создавалась для замены Су-24 и была предназначена в первую очередь для уничтожения наземных и надводных целей, в том числе подвижных и малозаметных, как в тактической, так и в оперативной глубине обороны противника, в любое время суток и при любых погодных условиях.

Созданный отечественными конструкторами самолет предназначен для нанесения ракетно-бомбовых ударов по наземным и надводным целям, а также может поражать воздушные цели противника. Главным конструктором самолета является Роллан Матриросов. Свой первый полет прототип самолета Су-34 совершил еще 13 апреля 1990 года. Однако путь от первого полета до принятия машины на вооружение вышел очень долгим. Государственные испытания нового фронтового бомбардировщика закончились только в ноябре 2010 года. Решением правительства РФ от 20 марта 2014 года самолет был официально принят на вооружение российских ВВС. При этом серийно самолет производился с 2006 года. Его выпуском занимается Новосибирский авиационный завод имени В. П. Чкалова, который входит в состав холдинг «Сухой». Поставки самолета в войска осуществляются в рамках заключенных в 2008 (32 самолета) и 2012 году (92 самолета) с Минобороны контрактов. Начиная с 2015 года, планируется собирать по 18-20 данных самолетов в год. В 2014 году в России было изготовлено 18 таких фронтовых бомбардировщиков (по плану должно было быть 16).

По сравнению с истребителем Су-27 у бомбардировщика Су-34 почти без изменений была сохранена форма консольных частей крыла и хвостового оперения, но крыльевые наплавы фюзеляжа были продлены до носовой части фюзеляжа, имеющей эллипсовидное сечение. Носовая часть самолета была удлинена из-за установки туда антенны БРЛС. Носовой обтекатель фронтового бомбардировщика обладает сплющенной формой с развитыми боковыми наплывами и заостренными кромками. Внутри данного обтекателя размещена РЛС с малоразмерной антенной. Подфюзеляжных гребней самолет не имеет.

Кабина самолета стала двухместной, закрытой и герметичной. Была выполнена в виде сварной титановой бронекапсулы с толщиной стенок до 17 мм (впервые в мире на самолетах данного класса), остекление кабины также бронированное. При создании самолета конструкторы учли опыт применения боевой авиации на малых высотах. Кабина пилотов оснащена системой кондиционирования и отопления воздуха. Рабочие места членов экипажа размещены рядом «плечом к плечу», что существенно снижает их утомляемость и улучшает взаимодействие в полете. Слева расположено место летчика, справа — штурмана-оператора. Кабина выполнена комфортной и просторной. При совершении длительного полета есть возможность встать за креслами в полный рост или поспать в проходе между креслами. Имеется в наличии микроволновая печь для горячего питания экипажа и санузел. Вход в кабину производится через носовую нишу шасси при помощи откидного трапа.

По своим боевым возможностям Су-34 относится к самолетам поколения 4+. Наличие на фронтовом бомбардировщике системы активной безопасности наряду с использованием новейших компьютеров позволило создать дополнительные возможности для летчика и штурмана для осуществления прицельного бомбометания, маневрирования под огнем противника. Отличные аэродинамические характеристики, большая емкость внутренних топливных баков, наличие системы дозаправки в воздухе, высокоэкономичные двухконтурные турбореактивные двигатели, а также возможность установки дополнительных топливных баков, наряду с реализованной на практике комфортной кабиной экипажа, обеспечивают возможность совершения беспосадочного полета бомбардировщика продолжительностью до 10 часов без потери работоспособности пилотов. Цифровое радиоэлектронное бортовое оборудование Су-34 было построено по принципу открытой архитектуры, что позволяет оперативно осуществлять замену компонентов и систем на вновь созданные.

Фронтовой бомбардировщик Су-34 отличают высокие маневренные и летно-технические характеристики, прицельные системы большого радиуса действия, современная бортовая система информационного обмена и связи с наземными пунктами управления, сухопутными войсками и надводными кораблями, а также самолетами. Самолет отличается тем, что может использовать все современные системы высокоэффективного управляемого вооружения класса «воздух-поверхность» и «воздух-воздух» большой дальности с обеспечением многоканального применения. Помимо пассивной безопасности машина была оборудована высокоинтеллектуальной системой радиолокационного противодействия и обороны. Самолет отличается развитой системой боевой живучести, в том числе, на нем была установлена бронированная кабина экипажа. В настоящее время продолжаются плановые работы по наращиванию боевого потенциала Су-34 за счет включения в состав его вооружения новых авиационных средств поражения.

Самолет Су-34 успел принять участие в боевых действиях. В 2008 году два фронтовых бомбардировщика использовались во время войны в Южной Осетии. Машины применялись для прикрытия действий российской ударной авиации, ведя радиоэлектронную борьбу с элементами ПВО Грузии. Для подавления радиоэлектронных средств (РЭС) противника самолеты Су-34 ставили помехи из боевых порядков. По наиболее опасным РЭС комплексов С-125 и «Бук» самолеты наносили удары противорадиолокационными ракетами. В ходе боевого применения в августе 2008 года они уничтожили ключевую грузинскую РЛС 36Д6-М, расположенную возле села Шавшвеби под Гори.

Летно-технические характеристики Су-34:
Габаритные размеры: размах крыла — 14,7 м, площадь крыла 62 м2, длина — 22 м, высота — 5,93 м.
Взлетная масса: нормальная — 39 000 кг, максимальная — 44 360 кг.
Силовая установка — 2 ТРДДФ АЛ-31Ф, тяга на форсаже 2х13500 кгс.
Максимальная скорость — 1900 км/ч (М=1,6М).
Практическая дальность полета — 4500 км.
Практический потолок — 17 000 м.
Боевой радиус действия — 1100 км.
Максимальная эксплуатационная перегрузка — 9g.
Экипаж — 2 человека (летчик и штурман-оператор).
Вооружение: одна 30-мм пушка ГШ-301 (боезапас 180 патронов), боевая нагрузка 8000 кг (нормальная 4000 кг) на 12 узлах подвески, КРЭП: комплекс радиоэлектронного противодействия Хибины (изделие Л-175В).

Источники информации:
http://www.uacrussia.ru
http://www.sukhoi.org
http://www.airwar.ru
http://tass.ru/armiya-i-opk/2051410
Материалы из открытых источников

topwar.ru

Фронтовые бомбардировщики ВВС России | Армейский вестник

Бомбардировщики — это особые военные самолеты, основное предназначение которых состоит в поражении наземных, подземных, надводных и подводных целей с помощью бомб или ракет. В российских ВВС на сегодняшний день бомбардировочная авиация представлена стратегическими бомбардировщиками Ту-95МС и Ту-160, дальним бомбардировщиком Ту-22М3 и фронтовыми бомбардировщиками Су-24 и Су-34, которые являются самолетами тактической авиации.

Стоит отметить, что в современной тактической авиации разница между тактическими (фронтовыми) бомбардировщиками, истребителями-бомбардировщиками и штурмовиками сильно размыта. Многие боевые самолеты, предназначенные для нанесения ударов с воздуха, хотя и похожи на истребители, но обладают ограниченными возможностями для ведения воздушного боя. Очевидно, что те характеристики, которые позволяют самолетам эффективно наносить удары с небольших высот, мало подходят истребителю завоевания превосходства в воздухе.

Одновременно с этим многие современные истребители, несмотря на то, что создавались для ведения маневренного воздушного боя, могут применяться и как бомбардировщики. На этом фоне основными отличиями бомбардировщиков продолжают оставаться их большая дальность действия и ограниченные возможности ведения воздушного боя.

На данный момент в ВВС многих развитых стран мира просто не осталось тактических бомбардировщиков, которые заменили многоцелевые истребители (истребители-бомбардировщики). К примеру, в США последний специализированный бомбардировщик Lockheed F-117 был снят с вооружения еще 22 апреля 2008 года. Бомбардировочные задачи в ВВС США на тактическом уровне возложены на истребители-бомбардировщики F-15E и F-16, а в ВМС на — F/A-18. На этом фоне Россия в настоящее время стоит особняком. На вооружении наших ВВС находятся два фронтовых бомбардировщика: Су-24 и Су-34. О них мы и поговорим чуть подробнее.

Фронтовой бомбардировщик Су-24

Официально разработка данного самолета была задана постановлением правительства от 24 августа 1965 года. В ОКБ Сухого данная тема получила рабочий шифр Т-6. В марте 1966 года состоялась защита эскизного проекта и макета будущего фронтового бомбардировщика, а рабочее проектирование было закончено в конце того же года. При этом изначально создавалось два варианта, один из них с крылом изменяемой стреловидности. Проработка этой модели началась в ОКБ Сухого в середине 1967 года. А рабочее проектирование Т-6 с крылом изменяемой стреловидности было проведено в 1968-1969 годах.

Постройка первых двух опытных экземпляров бомбардировщика была закончена к осени 1969 года. 17 января 1970 года под управлением летчика-испытателя В.С. Ильюшина самолет впервые поднялся в небо. Государственные испытания фронтового бомбардировщика шли целых 4 года: с января 1970 по июль 1974 года. Такой срок испытаний объяснялся большой сложностью и новизной задач, которые пришлось решать военным совместно с работниками ОКБ Сухого в ходе отработки самолета.

Стоит отметить, что Т-6 стал первым в Советском Союзе ударным самолетом тактической авиации, который мог обеспечить всепогодное и круглосуточное применение. Его отличительной особенностью стало крыло изменяемой стреловидности, что обеспечивало машине приемлемые взлетно-посадочные характеристики, а также высокий уровень летно-технических характеристик на различных режимах полета.

В конструктивно-технологическом плане важной особенностью нового бомбардировщика стало широкое использование в его конструкции длинномерных фрезерованных панелей. Также впервые в отечественной практике на двухместном самолете данного класса была использована схема расположения пилотов рядом друг с другом «плечом к плечу», а также новые унифицированные катапультные кресла типа К-36Д, которые обеспечивали спасение экипажа во всех диапазонах скоростей и высот полета бомбардировщика, включая эвакуацию во взлетно-посадочном режиме.

Постановлением советского правительства от 4 февраля 1975 года фронтовой бомбардировщик Т-6 был принят на вооружение под обозначением Су-24. Одновременно с этим были заданы работы по проведению дальнейшей модернизации машины для расширения ее боевых возможностей.

Серийный выпуск Су-24 был развернут в 1971 году в кооперации двух авиастроительных заводов: Дальневосточного завода имени Ю. А. Гагарина (Комсомольск-на-Амуре) и Новосибирского завода имени В. П. Чкалова. В Комсомолське-на-Амуре занимались сборкой хвостовой части фюзеляжа бомбардировщика, оперения и консоли крыла, а в Новосибирске — головной и средней частей фюзеляжа вместе с центропланом и окончательной сборкой самолета. Главным конструктором машины в период с 1965 по 1985 год был Е. С. Фельснер, а с 1985 года работы по теме Су-24 в ОКБ Сухого возглавил Л.А. Логвинов.

Фронтовой бомбардировщик Су-24 представляет собой двухдвигательный высокоплан, обладающий крылом изменяемой стреловидности. В зависимости от режима полета передние части крыла (консоли) могут быть выставлены в одно из четырех положений: 16° — при взлете и посадке, 35° — при крейсерском полете на дозвуковой скорости, 45° — при боевом маневрировании, 69° — при полете на околозвуковых или сверхзвуковых скоростях. Фюзеляж самолета полумонококовой конструкции, шасси убираемое трехстоечное, кабина двухместная (летчик и штурман), управление двойное.

Самолет использовался в боевых действиях ВВС СССР и ВВС России. В Афганской войне 1979-1989 годов фронтовые бомбардировщики применялись ограниченно. К боевой работе данные машины привлекались лишь во время проведения Панджшерской операции в 1984 году и прикрытия вывода советских войск из Афганистана в 1988-1989 годах. При этом данные самолеты никогда не базировались на территории Афганистана, совершая вылеты с советских авиабаз, расположенных в Средней Азии, боевых потерь среди этих самолетов не было.

Наиболее интенсивно самолет использовался в рамках обеих Чеченских войн. Всего на Северном Кавказе было сбито или разбилось три фронтовых бомбардировщика Су-24, еще три машины сгорели на аэродроме при подготовке к боевому вылету. В августе 2008 года в ходе войны в Южной Осетии было потеряно еще два фронтовых бомбардировщика Су-24, при этом обе потери официально признаны не были, но подтверждаются самими летчиками. Первый самолет был сбит 9 августа 2008 года, летчик Игорь Зинов попал в плен (освобожден 19 августа), штурман Игорь Ржавитин погиб (Герой России посмертно).

В 2012 году через четыре года после войны Владимир Богодухов, подполковник ВВС России, получивший звание Героя России, в интервью изданию «Аргументы и факты» рассказал, что его Су-24 был сбит 11 августа 2008 года, а также упомянул о факте потери самолета Зинова.

Несмотря на свои плюсы, самолет Су-24 считался достаточно сложной в пилотировании машиной и обладал высоким уровнем аварийности. Только в процессе проведения летных испытаний было потеряно 14 самолетов Су-24 и Су-24М, погибло 13 летчиков-испытателей и штурманов. После принятия бомбардировщика на вооружение каждый год происходило до 5-6 аварий и катастроф с участием данного самолета. Выступая в Госдуме в 1998 году, заместитель главнокомандующего ВВС России Виктор Кот, назвал самолет Су-24 самым аварийным летательным аппаратом в ВВС страны.

Суммарный серийный выпуск фронтовых бомбардировщиков и самолетов разведчиков типа Су-24 составил порядка 1400 самолетов. В настоящее время самолет по-прежнему состоит на вооружении российских ВВС, а также Азербайджана, Казахстана, Узбекистана и Украины. Начиная с 1999 года, в ОКБ Сухого совместно с представителями российских ВВС осуществляется программа по модернизации строевых самолетов. На вооружении ВВС России по данным на 2012 год находилось 124 самолета Су-24. По мере поступления в строевые части новых фронтовых бомбардировщиков Су-34, Су-24 снимаются с вооружения и к 2020 году должны быть полностью выведены из состава ВВС России, с вооружения ВВС Белоруссии самолеты были сняты в феврале 2012 года.

Летно-технические характеристики Су-24:
Габаритные размеры: размах крыла изменяемой стреловидности — 17,64 м (10,37 м), площадь крыла 55,16 м² (51 м²), длина — 24,53 м, высота — 6,19 м.
Взлетная масса: нормальная — 38 040 кг, максимальная — 43 755 кг.
Силовая установка — 2 ТРДДФ АЛ-21Ф-3А, тяга на форсаже 2х11200 кгс.
Максимальная скорость — 1600 км/ч (М=1,35М).
Практический потолок — 11 000 м.
Перегоночная дальность: 2775 км с 2хПТБ-3000.
Боевой радиус действия — 600 км.
Максимальная эксплуатационная перегрузка — 6g.
Экипаж — 2 человека.
Вооружение: одна 23-мм шестиствольная пушка ГШ-6-23М (боезапас 500 патронов), боевая нагрузка 8000 кг (нормальная 3000 кг) на 8 узлах подвески.

Фронтовой бомбардировщик Су-34

Фронтовой бомбардировщик Су-34 должен составить основу ударной мощи российской фронтовой авиации, он в состоянии использовать всю имеющуюся номенклатуру высокоточного вооружения класса «воздух — поверхность». Данный самолет является достойной заменой круглосуточному фронтовому бомбардировщику Су-24М.

В настоящее время разработка и серийный выпуск бомбардировщика Су-34 входит в число приоритетных программ для компании «Сухой», сообщает нам официальный сайт Объединенной авиастроительной корпорации (ОАК). С этим сегодня трудно не согласиться. Еще в августе 2008 года во время вооруженного конфликта в Южной Осетии российские ВВС использовали всего два таких самолета, а по состоянию на 29 мая 2015 года на вооружении находятся уже 69 таких машин. Только в воздушной части военного парада в Москве 9 мая 2015 года принимало участие 14 фронтовых бомбардировщиков Су-34, а всего их количество в ВВС России планируется довести до 150-200 единиц.

Работы по созданию самолета Т-10В были начаты в Советском Союзе 19 июня 1986 года. Первый полет прототип Су-34 (Су-27ИБ «истребитель-бомбардировщик») — Т-10В-1 совершил 13 апреля 1990 года. Пилотировал самолет заслуженный летчик-испытатель СССР Иванов А. А. Самолет Т-10В-1 представлял собой результат глубокой модернизации широко известного истребителя Су-27. Машина создавалась для замены Су-24 и была предназначена в первую очередь для уничтожения наземных и надводных целей, в том числе подвижных и малозаметных, как в тактической, так и в оперативной глубине обороны противника, в любое время суток и при любых погодных условиях.

Созданный отечественными конструкторами самолет предназначен для нанесения ракетно-бомбовых ударов по наземным и надводным целям, а также может поражать воздушные цели противника. Главным конструктором самолета является Роллан Матриросов. Свой первый полет прототип самолета Су-34 совершил еще 13 апреля 1990 года. Однако путь от первого полета до принятия машины на вооружение вышел очень долгим. Государственные испытания нового фронтового бомбардировщика закончились только в ноябре 2010 года.

Решением правительства РФ от 20 марта 2014 года самолет был официально принят на вооружение российских ВВС. При этом серийно самолет производился с 2006 года. Его выпуском занимается Новосибирский авиационный завод имени В.П. Чкалова, который входит в состав холдинг «Сухой». Поставки самолета в войска осуществляются в рамках заключенных в 2008 (32 самолета) и 2012 году (92 самолета) с Минобороны контрактов. Начиная с 2015 года, планируется собирать по 18-20 данных самолетов в год. В 2014 году в России было изготовлено 18 таких фронтовых бомбардировщиков (по плану должно было быть 16).

По сравнению с истребителем Су-27 у бомбардировщика Су-34 почти без изменений была сохранена форма консольных частей крыла и хвостового оперения, но крыльевые наплавы фюзеляжа были продлены до носовой части фюзеляжа, имеющей эллипсовидное сечение. Носовая часть самолета была удлинена из-за установки туда антенны БРЛС. Носовой обтекатель фронтового бомбардировщика обладает сплющенной формой с развитыми боковыми наплывами и заостренными кромками. Внутри данного обтекателя размещена РЛС с малоразмерной антенной. Подфюзеляжных гребней самолет не имеет.

Кабина самолета стала двухместной, закрытой и герметичной. Была выполнена в виде сварной титановой бронекапсулы с толщиной стенок до 17 мм (впервые в мире на самолетах данного класса), остекление кабины также бронированное. При создании самолета конструкторы учли опыт применения боевой авиации на малых высотах. Кабина пилотов оснащена системой кондиционирования и отопления воздуха.

Рабочие места членов экипажа размещены рядом «плечом к плечу», что существенно снижает их утомляемость и улучшает взаимодействие в полете. Слева расположено место летчика, справа — штурмана-оператора. Кабина выполнена комфортной и просторной. При совершении длительного полета есть возможность встать за креслами в полный рост или поспать в проходе между креслами. Имеется в наличии микроволновая печь для горячего питания экипажа и санузел. Вход в кабину производится через носовую нишу шасси при помощи откидного трапа.

По своим боевым возможностям Су-34 относится к самолетам поколения 4+. Наличие на фронтовом бомбардировщике системы активной безопасности наряду с использованием новейших компьютеров позволило создать дополнительные возможности для летчика и штурмана для осуществления прицельного бомбометания, маневрирования под огнем противника.

Отличные аэродинамические характеристики, большая емкость внутренних топливных баков, наличие системы дозаправки в воздухе, высокоэкономичные двухконтурные турбореактивные двигатели, а также возможность установки дополнительных топливных баков, наряду с реализованной на практике комфортной кабиной экипажа, обеспечивают возможность совершения беспосадочного полета бомбардировщика продолжительностью до 10 часов без потери работоспособности пилотов. Цифровое радиоэлектронное бортовое оборудование Су-34 было построено по принципу открытой архитектуры, что позволяет оперативно осуществлять замену компонентов и систем на вновь созданные.

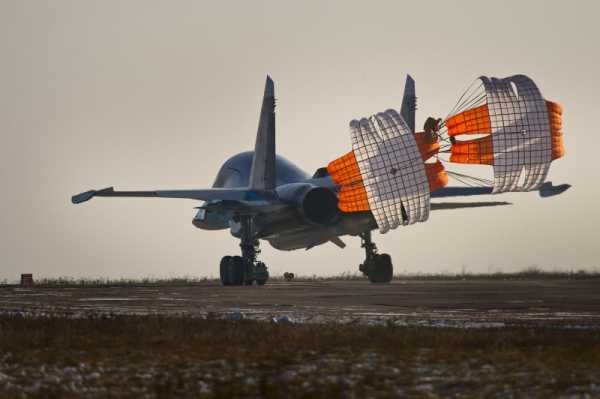

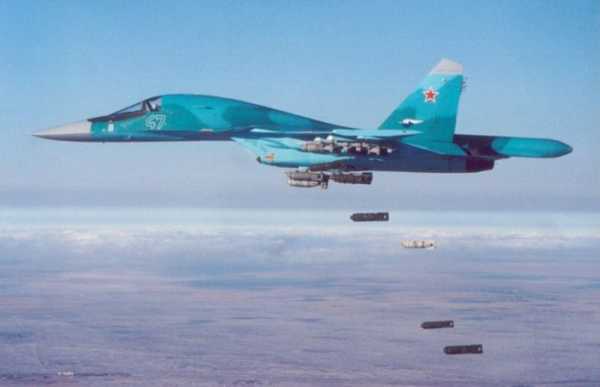

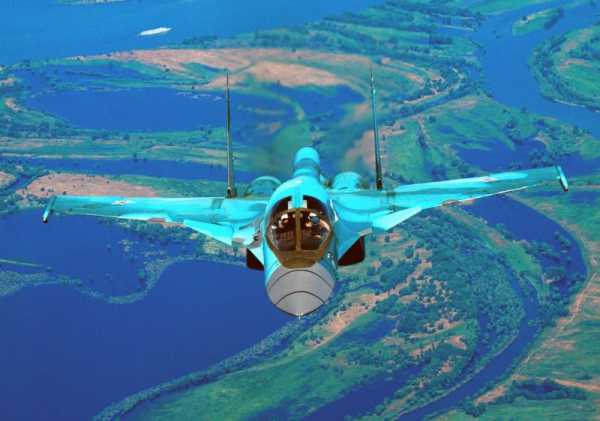

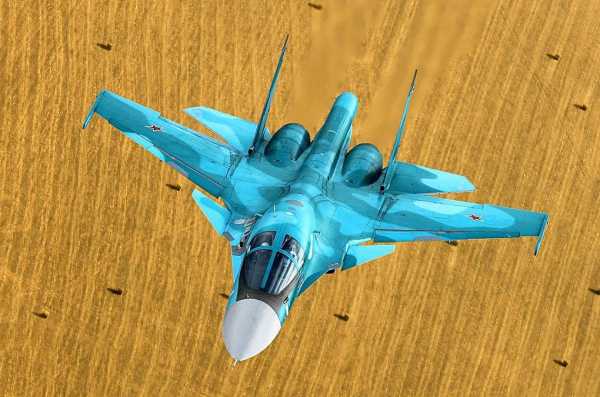

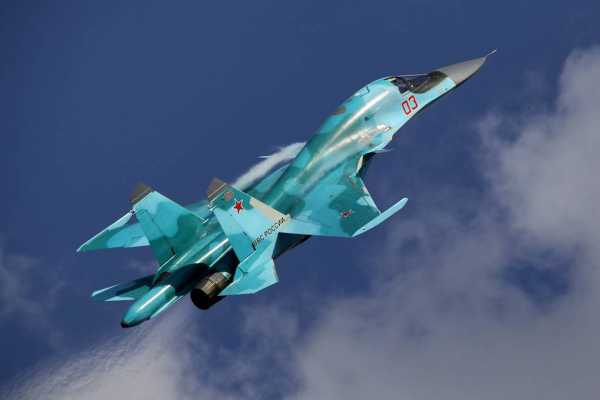

Фронтовой бомбардировщик Су-34 отличают высокие маневренные и летно-технические характеристики, прицельные системы большого радиуса действия, современная бортовая система информационного обмена и связи с наземными пунктами управления, сухопутными войсками и надводными кораблями, а также самолетами. Самолет отличается тем, что может использовать все современные системы высокоэффективного управляемого вооружения класса «воздух-поверхность» и «воздух-воздух» большой дальности с обеспечением многоканального применения.

Помимо пассивной безопасности машина была оборудована высокоинтеллектуальной системой радиолокационного противодействия и обороны. Самолет отличается развитой системой боевой живучести, в том числе, на нем была установлена бронированная кабина экипажа. В настоящее время продолжаются плановые работы по наращиванию боевого потенциала Су-34 за счет включения в состав его вооружения новых авиационных средств поражения.

Самолет Су-34 успел принять участие в боевых действиях. В 2008 году два фронтовых бомбардировщика использовались во время войны в Южной Осетии. Машины применялись для прикрытия действий российской ударной авиации, ведя радиоэлектронную борьбу с элементами ПВО Грузии. Для подавления радиоэлектронных средств (РЭС) противника самолеты Су-34 ставили помехи из боевых порядков. По наиболее опасным РЭС комплексов С-125 и «Бук» самолеты наносили удары противорадиолокационными ракетами. В ходе боевого применения в августе 2008 года они уничтожили ключевую грузинскую РЛС 36Д6-М, расположенную возле села Шавшвеби под Гори.

Летно-технические характеристики Су-34:
Габаритные размеры: размах крыла — 14,7 м, площадь крыла 62 м², длина — 22 м, высота — 5,93 м.
Взлетная масса: нормальная — 39 000 кг, максимальная — 44 360 кг.
Силовая установка — 2 ТРДДФ АЛ-31Ф, тяга на форсаже 2х13500 кгс.
Максимальная скорость — 1900 км/ч (М=1,6М).
Практическая дальность полета — 4500 км.
Практический потолок — 17 000 м.
Боевой радиус действия — 1100 км.
Максимальная эксплуатационная перегрузка — 9g.
Экипаж — 2 человека (летчик и штурман-оператор).

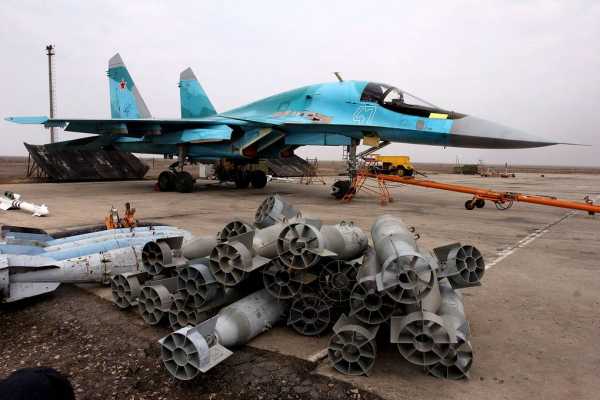

Вооружение: одна 30-мм пушка ГШ-301 (боезапас 180 патронов), боевая нагрузка 8000 кг (нормальная 4000 кг) на 12 узлах подвески, КРЭП: комплекс радиоэлектронного противодействия «Хибины» (изделие Л-175В).

/Юферев Сергей, topwar.ru/

army-news.ru

Ближний бомбардировщик Су-2 (ББ-2)

Историки авиации по праву считают этот самолет одним из лучших ближних бомбардировщиков первого периода Великой Отечественной войны. Созданный под руководством Павла Осиповича Сухого многоцелевой ближний бомбардировщик СУ-2 с честью сражался на всех фронтах грандиозной битвы, развернувшейся от Кольского полуострова до Черного моря. За годы войны было выпущено более 500 машин, которые непрерывно модернизировались и по тем временам представляли собой грозное боевое оружие советских авиаторов. С двигателем М-82 мощностью 1330 л. с. самолет СУ-2 развивал максимальную скорость 486 км/ч.

Легендарный СУ-2 лишь одна из многих машин, созданных выдающимся советским конструктором Павлом Осиповичем Сухим. Более 500 оригинальных типов крылатых машин построены по разработкам и под непосредственным руководством П. О. Сухого. Ученик Андрея Николаевича Туполева, соратник и полноправный участник замечательной плеяды советских авиаконструкторов старшего поколения, П. О. Сухой создал целую школу конструкторов. С его участием создавался знаменитый в довоенные годы по перелетам Москва — Северный полюс — США самолет РД. На самолете ДБ 2 «Родина» экипаж в составе В. Гризодубовой, П. Осипенко и М. Расковой установил в предвоенные годы женский мировой рекорд дальности по прямой. Штурмовики, истребители-перехватчики, реактивные самолеты разных назначений и многие другие боевые машины — таков диапазон творческой деятельности П. О. Сухого и возглавляемого им конструкторского коллектива.

В 1936 году коллектив А. Н. Туполева получил задание спроектировать и построить новый двухместный многоцелевой самолет. Выполнение этого задания было возложено на бригаду Павла Осиповича Сухого, которая ранее отлично зарекомендовала себя, работая над созданием самолетов АНТ-25, АНТ-37 («Родина») и многих других. В августе самолет, получивший обозначение АНТ-51 (С-3), был готов к испытаниям. При доводке машины выяснилось, что можно значительно улучшить ее летно-тактические качества. Сначала самолет был оснащен мотором М-62 мощностью В20 л. с., а в 1939 году к серийному производству был принят вариант с мотором М-В8 мощностью 1000 л. с.( еще позже его заменили на М-82 мощностью 1440 л. с. Соответственно росла скорость самолета, усиливалось его вооружение.

На основе базовой модели было построено несколько модификаций. В качестве ближнего бомбардировщика (ББ-1) самолет Су-2 широко использовался в первый период Великой Отечественной войны, и его серийное производство продолжалось до осени 1942 года. В дальнейшем коллектив П. О. Сухого развил идею многоцелевого самолета: появился бронированный штурмовик Су-6.

Самолет Су-2 представляет собой двухместный свободнонесущий моноплан с низкорасположенным кры/юм и убирающимся шасси. Конструкция смешанная: фюзеляж и киль — деревянные, остальные элементы — металлические.

Фюзеляж типа «полумонокок» с несущей обшивкой, цельнодеревянный, из набора 20 шпангоутов, связанных четырьмя лонжеронами и стрингерами, а также фанерной обшивкой (скорлупой).

Переднее плато служит для крепления турели. Спереди установлены кронштейны, к ним подходят два подкоса, образующие четырехстержневую пирамиду, которая предохраняет экипаж машины при капотировании.

Заднее наклонное плато расположено непосредственно за передним. Над ним помещается задний складной обтекатель.

Задний люк предусмотрен на случай аварии. Через него может выпрыгнуть с парашютом штурман. Сам люк представляет собой лист дюралюминия, выгнутый по форме фюзеляжа, с уголками жесткости по контуру. В задней части люка приклепаны два шарнира.

Фонарь имеет выпуклый обтекаемый козырек из оргстекла. Кабина пилота закрывается высоким фонарем, подвижная часть которого имеет с левой стороны форточку, смещающуюся назад по направляющим. За головой пилота находится неподвижный фонарь с косым задним срезом у нижних концов козырька. При стрельбе он отклоняется стволом пулемета вперед и вверх и возвращается в исходное положение пружинами, закрепленными на переднем плато. Козырек можно отклонить до отказа вперед и запереть в таком положении замком: тогда штурману легче войти в кабину и открыть экран турели.

Убирающийся задний обтекатель при пользовании турелью можно опустить для увеличения угла обстрела. Средняя часть обтекателя шарнирно закреплена на шпангоуте фюзеляжа перед килем. Опускаясь, она тянет за собой две боковые части, вращающиеся вокруг шарниров, которые расположены на наклонном плато по сходящимся осям.

Хвостовой обтекатель имеет вырез для костыльного колеса, а на конце его крепится лампа хвостового огня. Заземляется самолет с помощью металлической цепочки, которая крепится к вилке костыльного колеса, хранящегося в заднем обтекателе.

Крыло свободнонесущей конструкции состоит из центроплана, наглухо прикрепленного к фюзеляжу, и консолей. Профиль крыла типа кВ» с относительной толщиной по оси симметрии — 17,6%, по оси разъема — 15,25% и В% на конце. Стык центроплана и консолей закрыт дюралюминиевой лентой, крепящейся шурупами. Крыло имеет поперечное «V», причем по нижней поверхности оно сохраняется и на центроплане.

Центроплан обшит гладкими листами дюралюминия. Клепка обшивки в носке до первого лонжерона и между первым и вторым лонжеронами сверху выполняется заклепками с плоской шляпкой впотай. Вся остальная обшивка — на заклепках с чечевицеобразной головкой. Зализ между центропланом и фюзеляжем крепится болтами и усилен мембранами. По задней кромке центроплана расположены щитки из двух половин, отклоняющиеся на 55°. Под фюзеляжем в щитках сделаны окна из плексигласа для обзора из кабины штурмана. Бомбовый отсек закрыт двумя створками из дюралюминия.

Консоли крыла (так же, как и центроплан) обшиты дюралюминиевыми листами. Клепка обшивки по носку и сверху до второго лонжерона — заклепками впотай, все остальное — заклепками с чечевицеобразной головкой. На консолях крыла сделаны вырезы для фар на расстоянии 3200 мм от оси самолета. Носок элерона обшит полотном. Элероны отклоняются на 25° вниз и вверх, на левом имеется управляемый триммер. Щитки крыла обшиты листами тонкого дюралюминия, имеют гидравлический привод и отклоняются на 55°.

Стабилизатор — свободнонесущий, с симметричным профилем моноблочной конструкции, обшит дюралюминиевыми листами. Установочный угол его — 0,5°. Место соединения с фюзеляжем прикрывается небольшим зализом.

Руль высоты — с осевой компенсацией, на каждой половине установлены триммеры. Носовая часть обшита дюралюминием, весь руль обтянут полотном.

Киль — такой же конструкции, что и руль высоты. Триммеры руля направления и высоты изготовлены из дюралюминия. Шасси убирается в пространство между лонжеронами центроплана. Колеса имеют размер 750 X X 250 мм и снабжены тормозами. Поверхность протектора — гладкая, без рисунка. Колеса, стойки шасси и боковые подкосы в убранном положении закрыты щитками.

Костыльное колесо представляет собой управляемый, убирающийся в полете полубаллон размером 300 X 125 мм без протектора. Механизм костыльной установки обеспечивает отклонение на 42° вправо и влево на земле и стопорение вилки в нейтральном положении при отделении хвоста от земли.

Наружный капот конструктивно оформлен в виде трех съемных панелей, вставленных в паз V-образных профилей, которые закреплены на моторе. Крышки капота стягиваются тавровыми профилями, которые имеют на переднем конце скобу, а на заднем специальный натяжной замок. Из-за больших размеров листы крышек укреплены поперечными профилями примерно посредине и вблизи задней кромки. На нижней крышке расположен туннель всасывающего патрубка карбюратора, начинающийся у передней кромки капота.

Юбка капота разделена на три сектора, которые скреплены между собой в местах разъема крышек. Два боковых сектора имеют по шесть створок, а нижний — четыре. Створки, помимо шарнира, связаны направляющим листом из нержавеющей стали. Когда юбка полностью открыта, этот лист сохраняет ее форму, перекрывая разрыв между створками. Шарнир вращения — общий для двух створок — расположен между ними и прикреплен к кольцу юбки. В правом боковом секторе имеется вырез в двух створках для выхода патрубка выхлопного коллектора.

Кок винта состоит из двух частей, соединенных болтами. В передней его части приклепан стальной храповик для запуска автостартером. Винт ВИШ-23 — металлический, трех-лопастной, изменяемого в полете ша-га, 0 3,25 м. Радиостанция типа РСБ находится во второй кабине перед штурманом. Под ней на фототурели установлен фотоаппарат АФА-13. Аэронавигационное оборудование обеспечивает длительный полет по заданному курсу на заданной высоте и «слепые» полеты. Парашютные ракеты вкладываются в кассеты, расположенные в хвостовой части фюзеляжа за люком, и нижнее отверстие заклеивается тонкой бумагой.

Вооружение — 5 пулеметов ШКАС калибра 7,62 мм: четыре — в консолях крыла и один — на турели. Бомбовая нагрузка: 400 кг в бомбовом отсеке и 500 кг на наружной подвеске в варианте ближнего бомбардировщика. Часть самолетов Су-2 имела и ракетное вооружение из четырех реактивных снарядов РС-82, расположенных по два на нижней части консолей.

Самолет окрашен сверху в темно-зеленый цвет, снизу — в голубой. Возможен трехцветный или двухцветный камуфляж.

Летний камуфляж состоял обычно из сочетания пятен землисто-коричневого и светло-зеленого цветов. При подготовке к зиме темные пятна летней окраски оставляли нетронутыми, а светлые перекрашивали в белый цвет. Низ крыла и фюзеляжа самолета — светло-серо-голубой. Тон окраски должен быть тусклым; поверхность во избежание отблесков — глубоко-матовой.

Оборудование кабины

1 — педали управления; 2 — ручка управления; 3 — бомбы ФАБ-100; 4 — фотоаппарат; 5 — кислородный редуктор штурмана; 6 — аварийный штурвал штурмана; 7 — мешок для стреляных гильз турельного пулемета; 8 —• левый пульт кабины пилота; 9 — приборная доска кабины пилота; 10 — бомбоотсек; 11 — правый пульт кабины пилота; 12 — магазин турельного пулемета; 13 — кресло штурмана; 14 — сектор газа кабины штурмана; 15 — приборная доска штурмана; 16 — кислородный баллон пилота; 17 — кресло пилота; 18 -— бомбодержатели; 19 — штурвал управления тримхмером.; 20 — радиостанция; 21 — компас штурмана; 22 — компас пилота; 23 — рычаги управления двигателем; 24 — пятка бомбардировочного прицела.

techno-story.ru

Бомбардировщик Су-2 | Военное оружие и армии Мира
