Пистолет Стечкина (АПС, 1951). Пистолеты и револьверы [Выбор, конструкция, эксплуатация [litres]
Пистолет АПС был разработан в конце 1940-х – начале 1950-х годов конструктором И. Я. Стечкиным и принят на вооружение Советской Армии в 1951 году, в результате того же конкурса, что и пистолет Макарова.
В новой системе стрелкового вооружения он занимал промежуточное положение между длинноствольным автоматическим оружием (автомат Калашникова и карабин Симонова) под новый промежуточный патрон 7.62х39 обр. 1943 г. и личным короткоствольным оружием (ПМ). То есть то место, которое в мировой классификации занимают легкие пистолеты-пулеметы (в послевоенные годы в СССР отказались от создания ПП и вернулись к ним лишь много лет спустя). Предполагалось, что новый пистолет станет оружием офицеров, принимающих непосредственное участие в боевых действиях, экипажей боевых машин, сержантов и солдат специальных подразделений.
Основные тактико-технические характеристики:
Особенности кинематической схемы
Конструктивно АПС имеет много общих с пистолетом Макарова черт, что позволяет быстро освоить пистолет стрелку, знакомому с ПМ. Автоматика его, как и у ПМ, работает по принципу отдачи свободного затвора, в компоновке и порядке сборки-разборки они также имеют много общего. Применяемый патрон – тот же что и в ПМ, 9х18. Пистолет имеет магазин большой емкости с шахматным расположением патронов. Самовзводный ударно-спусковой механизм позволяет вести как одиночный, так и автоматический огонь. Имеется замедлитель темпа стрельбы. Предохранитель флажкового типа одновременно является переводчиком огня. Прицельные приспособления – регулируемые, регулирование осуществляется специальным установочным барабаном, имеющим четыре позиции: 25, 50, 100 и 200 м. Вероятно, АПС является самым большим в мире военным пистолетом со свободным затвором. На базе АПС в 1970-х годах для сил специального назначения Армии и МВД был разработан специальный вариант пистолета АПСБ, комплектовавшийся удлиненным стволом с резьбой в дульной части, позволявшей устанавливать прибор для бесшумной стрельбы (глушитель). Пистолеты АПСБ также комплектовались легким проволочным отъемным прикладом.

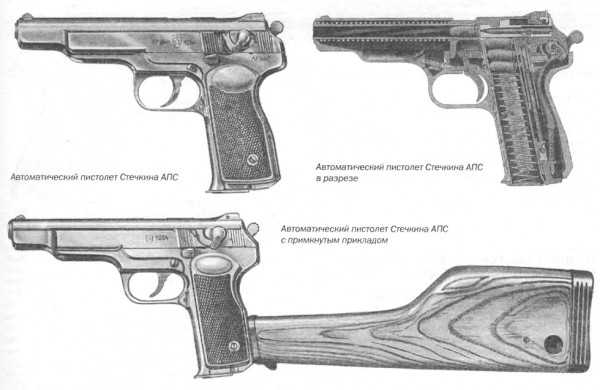

Рис. 51. Пистолет АПС
Пистолет переносится в деревянной или пластмассовой кобуре, которая может использоваться в качестве приставного приклада (аналогично Browning High Power). С применением кобуры-приклада эффективность стрельбы существенно повышается (особенно в режиме автоматического огня).
Автоматический пистолет Стечкина состоит из следующих основных деталей, узлов и механизмов: рамы со стволом и предохранительной скобой, затвора с выбрасывателем, ударником и прицельными приспособлениями, ударно-спускового механизма, возвратной пружины, замедлителя темпа стрельбы, предохранителя – переводчика стрельбы, затворной задержки – отражателя, магазина и щечек рукоятки.
Рис. 52. Неполная разборка пистолета АПС
Ствол жестко запрессован в рамку пистолета, кроме того, дополнительно зафиксирован штифтом. На передний конец ствола надета возвратная пружина. Канал ствола включает в себя нарезную часть с четырьмя нарезами и цилиндрический патронник.
В средней части рамки имеются стойка с цилиндрическим отверстием – гнездом для посадки ствола, окно для спускового крючка и ограничителя хода затвора, являющегося частью предохранительной скобы. Щечки рукоятки крепятся винтом. В основании рукоятки имеются две полости: передняя – для размещения магазина, задняя – для толкателя курка и боевой пружины. В перемычке между полостями располагается замедлитель темпа стрельбы. Сзади на основании рукоятки находится паз для крепления кобуры-приклада.
Массивный затвор кожухом охватывает ствол, выступ в задней части затвора обеспечивает запирание канала ствола при выстреле. Здесь находится соосный со стволом канал, в котором помещается ударник. В передней части запирающего выступа имеется прилив, который выполняет функцию досылателя. Окно для удаления гильзы или патрона расположено на правой стороне затвора, а сразу за ним – паз с подпружиненным выбрасывателем. Слева находится окно для предохранителя флажкового типа. С левой стороны на кромке затвора выполнен вырез для затворной задержки. Так же на затворе расположены прицельные приспособления, а в задней части выполнена насечка для удобства отведения затвора назад.
Ударно-спусковой механизм состоит из подпружиненного спускового крючка, спусковой тяги, шептала, боевой пружины с толкателем, разобщителя, открытого курка и ударника.
Затворная задержка служит для удержания затвора в крайнем заднем положении по израсходовании патронов в магазине, что обеспечивается расположенным в ее передней части специальным уступом. Подъем затворной задержки происходит под действием подавателя опорожненного магазина, а ее опускание – вручную. Кроме того, выступ в верхней части является отражателем.
Переводчик-предохранитель флажкового типа, в положении «предохранение» отжимает ударник и блокирует его перемещение, выводит шептало из-под боевого взвода курка (в этом положении шептало препятствует взведению курка) и сцепляет рамку с затвором.
Замедлитель темпа стрельбы служит для уменьшения темпа автоматической стрельбы за счет замедления отката затвора и задержки расцепления шептала и боевого взвода курка. Внутри него расположен цилиндрический канал для пружины с направляющим стержнем. Воздействие затвора на пружину замедлителя осуществляется посредством передаточного рычага.
Коробчатый магазин пистолета на двадцать патронов с шахматным их расположением состоит из корпуса, подающей пружины, подавателя и крышки и фиксируется защелкой, являющейся продолжением толкателя курка.
Для подготовки пистолета к стрельбе необходимо вставить снаряженный патронами магазин в рукоятку до его фиксации защелкой магазина; повернуть флажок переводчика-предохранителя в нужное положение (автоматического или одиночного огня), шептало становится напротив предохранительного взвода; затвор отпустить назад до отказа и отпустить; при этом курок поворачивается, опуская вниз толкатель и сжав боевую пружину. Отпущенный затвор под действием возвратной пружины устремляется вперед, возвращаясь в исходное положение. Патрон досылается в патронник, курок становится на боевой взвод, зафиксировавшись шепталом. В крайнем переднем положении зуб выбрасывателя заскакивает в проточку гильзы. Пистолет готов к стрельбе.
При нажатии на спусковой крючок спусковая тяга нажимает на хвост разобщителя, который поднимает шептало и расцепляет его с боевым взводом курка. Боевая пружина через толкатель воздействует на курок, который поворачивается и ударяет по ударнику, разбивающему капсюль патрона.
Происходит выстрел.
Пороховые газы, воздействуя на дно гильзы, вызывают движение затвора назад. Своим задним торцом затвор опускает толкатель, сжимая, таким образом, боевую пружину. Также сжимается возвратная пружина. Разобщитель опускается, выходит из зацепления с шепталом, и давит на задний конец спусковой тяги. Своей пружиной шептало прижато к боевому взводу курка. Удерживаемая выбрасывателем гильза ударяется фланцем об отражатель и удаляется через выводное окно. Затвор ударяется об ограничитель хода и под действием сжатой возвратной пружины двигается вперед.
При возвращении затвора в переднее положение курок становится на боевой взвод, а очередной патрон досылается в патронник.
При переводе оружия в режим автоматической стрельбы выступ переводчика-предохранителя освобождает путь замедлителю и позволяет ему при каждом цикле подниматься выше, до взаимодействия со спусковой тягой, всякий раз поднимая ее вверх.
При стрельбе самовзводом при несколько удлиненном нажатии на спусковой крючок спусковая тяга отогнутым вверх выступом поворачивает курок до тех пор, пока разобщитель опустит спусковую тягу, расцепляя ее с курком. Курок под действием боевой пружины поворачивается и наносит удар по бойку. Происходит выстрел.
Для неполной разборки пистолета необходимо отделить магазин и, оттянув затвор в заднее положение и поставив его на затворную задержку, убедиться в отсутствии патрона в патроннике, вернуть затвор назад и спустить курок.
Оттянуть вниз предохранительную скобу, отвести затвор в крайнее заднее положение и, приподняв его заднюю часть, снять со ствола. Снять возвратную пружину.
Отделить щечки рукоятки, для чего отвернуть крепежный винт.
Неполная разборка пистолета завершена.
Сборка производится в обратном порядке.
Впечатления эксперта по стрельбе
Достаточно хорошее оружие по всем показателям: скорострельность, емкость магазина, убойная сила, дальность и точность стрельбы – еще не автомат, но уже не пистолет. Поэтому если сравнивать с пистолетом – большой и тяжелый, если с автоматом – недостаточно удобен при автоматической стрельбе.
Следующая глава >
info.wikireading.ru
АПС (Автоматический пистолет Стечкина) — GUNS about
АПС (Автоматический пистолет Стечкина)
Производитель: СССР, Вятско-Полянский оружейный завод «Молот».
Конструктор: Стечкин Игорь Яковлевич.
Разработан: 1948г.
Калибр: 9х18 (ПМ).
Принцип действия: отдача свободного затвора.
УСМ: куркового типа двойного действия.
Используемые патроны: 57-Н-181, 7Н25.
Прицельная дальность (м): 200.
Объем магазина, тип: 20 патронов, магазин коробчатый двухрядный.
Масса без патронов (гр): 1020.
Масса в снаряженном состоянии (гр): 1220.
Д х Ш х В (мм): 225 х 34 х 152.
Длина ствола (мм): 140.
Как и ПМ, пистолет Стечкина разрабатывался в послевоенные годы для замены ТТ и Нагана, однако, предназначался он для вооружения офицеров, принимающих участие в боевых действиях, а также экипажей боевых машин и летчиков. АПС использовали снайперы, гранатометчики, пулеметные и минометные расчеты в качестве оружия ближнего боя. Позже пистолет получил широкое применение в подразделениях, решающих особые задачи. Разработанный в 1948 году, пистолет, прошедший все государственные испытания, после устранения поступивших замечаний был принят на вооружение в 1951 году. Как и ПМ, АПС стал синонимом простоты и надежности.
Мощный, точный пистолет с магазином на 20 патронов и возможностью автоматического огня стал незаменимым оружием ближнего боя, несмотря на полувековую историю. Он и сейчас находится на боевом посту. Прочность и простота конструкции позволила использовать оружие в тяжелейших условиях: грязь, пыль, влага, высокие температуры не помешали АПС выполнять свои боевые задачи. Отдельные экземпляры пистолета имеют отстрел более 40000 выстрелов без ремонта и замены основных частей оружия.
С другой стороны, немалый вес, внушительные габариты, неудобная рукоять с малым углом наклона, неэффективность автоматического огня привели к тому, что пистолет сняли с производства, а уже выпущенные «стволы» отправились в закрома Родины. Его должен был заменить новый разработанный АКС-74У.
Опять же, воздержавшись от оценок и авторитетных утверждений, приведем сухие факты и некоторые комментарии людей, которым приходилось не просто держать его в руках, но и использовать в боевой обстановке.
Хотелось бы отметить из плюсов АПС:
- Он очень точный, радиус разброса пуль — не более 60 мм на дистанции 50 метров и 135 мм на дистанции 100 метров. Например, у пистолета Макарова разброс 75 мм на 25 метрах!
- Внушительный боезапас, магазин на 20 патронов существенно увеличивает огневую мощь пистолета, а возможность ведения огня очередями делает его серьезным аргументом в ближнем бою.
- Имеет модификацию АПБ (Автоматический пистолет бесшумный), которая комплектуется ПБС (прибор для бесшумной стрельбы или «глушитель») и плечевой упор, крепившийся к глушителю в походном состоянии. АПБ предназначался для вооружения спецподразделений МВД и КГБ СССР. При использовании ПБС повышалась кучность стрельбы очередями за счет переноса центра тяжести к дульному срезу, и как следствие, уменьшение подброса ствола, что и давало положительный эффект.
- Высокая надежность и простота обслуживания — это особенно актуально при ведении боевых действий. Запас прочности, заложенный в конструкцию пистолета, поражает: многие экземпляры насчитывают более 40000 выстрелов без ремонта и замены основных частей.
- Оружие имеет обтекаемую форму, что в совокупности с отсутствием выступающих элементов позволяет извлекать пистолет без задержек и зацепов как за одежду, так и за элементы экипировки, и это при довольно больших габаритах!
К минусам можно отнести:
- Те же самые габариты и немалый вес. Учитывая, что пистолет комплектовался деревянной кобурой-прикладом, вес которой без малого 560 гр, вся композиция была неуклюжей и тяжелой, к тому же вместе с пистолетом полагалось носить 4 снаряженных магазина, итого, общий вес доходил до 2.6кг.
- Неудобная рукоять, это касается угла ее наклона, габаритов и материала щечек рукояти. За счет этого пистолет был не совсем удобен в удержании, особенно при морозе или, наоборот, в жару, и норовил выскользнуть из руки. Однако, данная проблема весьма легко и просто решалась посредством куска велосипедной камеры или же позднее специализированными накладками, широкий выбор которых позволит «прописать» пистолет практически в любую руку.
- Также как и ПМ, АПС «страдал малой мощностью». Многие офицеры отмечали, что мощности патрона 9х18 ПМ не хватает в боевых условиях. Опять же в то время на сцену стали активно выходить СИБ (средства индивидуальной бронезащиты), которые АПС не мог пробивать даже с близкой дистанции, НО и эта проблема была разрешена с разработкой нового бронебойного патрона калибра 9х18 — 7Н25.
Все же АПС, какой бы хороший или плохой он не был, сняли с производства в 1958 году и отправили на склады. Но прошло 20 лет, началась Афганская война, и про АПС вспомнили, ведь замены ему так и не придумали, и он с гордостью выдержал все испытания, доказал свою надежность и неприхотливость, даже в тяжелых условиях эксплуатации. Что говорить, если пистолет до сих пор стоит на вооружении и является одним из «любимчиков» сотрудников спецподразделений, которые устраивают на него «охоту», как только оружие поступает со склада.
И напоследок…
Еще одним известным и весьма увлекательным фактом является то, что АПС был личным оружием таких известных людей, как Эрнесто Че Гевара и Фидель Кастро. Также известно, что немецкая фирма Transarms закупила партию АПС, и после небольшой доработки конструкции и лицензирования пистолет был принят на вооружение. Он использовался в спецподразделениях полиции и это при огромном выборе «своих» пистолетов, не говоря уже о союзниках по НАТО!
gunsabout.ru
Автоматический пистолет Стечкина АПС, калибр 9,2 мм
Кроме модели Макарова ПМ, в конце 1951 года советские вооруженные силы приняли на вооружение автоматический пистолет АПС, названный в честь конструктора Игоря Яковлевича Стечкина (АПС — автоматический пистолет Стечкина). Перед конструктором поставили задачу разработать пистолет, способный стрелять как одиночными выстрелами, так и очередями, снаряжавшийся патронами Макарова 9,2×18. Дальность эффективного действия при автоматическом огне планировалась в 200 м, магазин должен был иметь большую емкость, а кобура — использоваться как приклад.
Уже через некоторое время можно было проводить испытания первых опытных пистолетов. Стечкин усовершенствовал свой пистолет и испытал модели новой опытной серии в сравнительной стрельбе с пистолетом Астра из Испании, а также оружием, которое в советской специальной литературе называли ППС. Очевидно, это был автомат Судаева ППС 43.
Опытное оружие Стечкина показало многообещающие результаты, поэтому после дальнейшего усовершенствования и стрелковых испытаний решили изготовить несколько небольших серий. Для получения более полной картины пистолет Стечкина испробовали в подразделениях и военных частях, расположеных в разных климатических зонах страны. Только после того как модель прошла испытания, пистолет был принят на вооружение.
Применение пистолетов Стечкина было все-таки ограничено, так как он имел недостатки, которых невозможно было избежать в оружии, стрелявшем очередями. Оружие достаточно большое и тяжелое, деревянная кобура громоздкая, поэтому перенос на поясном или плечевом ремне был затруднен.
Кроме того, нужно учитывать, что советские вооруженные силы в то время уже использовали автоматы системы Калашникова АК 47 — универсальное и мощное оружие. Его версия со складным металлическим плечевым упором могла без проблем использоваться в боевых транспортных средствах. Широко известный пистолет Стечкина, который копировали конструкторы других стран, называется также мини-автоматом, а в некоторых книгах — даже автоматом АПС.
Автоматический пистолет Стечкина АПС действует с использованием энергии отдачи, имеет жестко закрепленный ствол и свободный затвор.
Стрельба осуществляется по принципу двойного действия с жестким или по принципу одиночного действия с плавным спуском. Расположенные в шахматном порядке патроны Макарова 9,2×18 подаются из металлического магазина, помещенного в рукоятке. Предохранительный рычаг, с помощью которого можно устанавливать режим огня, находится с левой стороны оружия над рукояткой. Слева на рукоятке расположена и затворная задержка.
При стрельбе одиночными выстрелами оружие используется как любой другой автоматический пистолет. При стрельбе очередями деревянная кобура закрепляется в пазу рукоятки и служит в качестве приклада. При одиночном огне эффективная дальность без приклада составляет 50 м, с прикладом — 150 м. Эффективный автоматический огонь возможен до дистанции 200 м. Лучше всего стрелять короткими очередями по 2—3 выстрела. Теоретический темп стрельбы — от 700 до 750 выстр./мин, при одиночном огне — от 25 до 40 выстр./мин.
Регулируемый прицел, можно устанавливать на дальность 25, 50, 100 и 200 м. При стрельбе на расстояние от 100 м прицел настраивается на 200 м и наводиться под обрез цели. Пистолет обладает высокой меткостью и хорошей устойчивостью при автоматическом огне.
Оружие оснащено специальным механизмом для уменьшения темпа стрельбы.
Характеристики: автоматический пистолет Стечкина АПС
Калибр, мм — 9,2
Начальная скорость пули (v0), м/с — 340
Длина оружия, мм — 225
Высота оружия, мм — 152
Длина прицельной линии, мм — 187
Масса заряженного пистолета с прикладом и ремнем, кг — 1,780
Масса заряженного пистолета без приклада, кг — 1,210
Масса в незаряженном
состоянии, кг — 1,020
Патрон — 9,2×18
Длина ствола, мм — 140
Нарезы/направление — 4/п
Емкость магазина, патронов — 20
Дальность эффективного действия, м — 200
Похожие записи:
tsdr.ru
Автоматический пистолет Стечкина. Почему на Западе его называют «русская Беретта»? Ч 4. Боевое применение.
«Глок — пистолет легендарный в широких кругах, АПС легендарен в узких кругах. В руках профессионалов они оба одинаково смертельны.» С оружейного форума.Окончание. Начало здесь.
Первое широкомасштабное применение пистолета Стечкина произошло во время подавления бандеровских восстаний на западной Украине в начале 50-х годов прошлого века. АПС занял нишу легкого, носимого везде автоматического оружия, которую раньше занимал лёгкий и удобный пистолет пулемёт Судаева ППС-43, снятый к этому времени с вооружения. Ну, а таскать с собой громоздкий автомат Калашникова, который под одеждой не спрячешь, было смертельно опасно. Ясно же, что обычные человеки по улице с автоматами не ходють. Вот и пришлось оперативникам, переодетыми в местных крестьян, вооружаться пистолетами Стечкина. Поскольку боестолкновения походили на коротких дистанциях, из засад, автоматический пистолет показал себя с самой лучшей стороны.
Опыт успешного применения АПС был и венгерских событиях в 1956 г. После изъятия АПС на склады в 1958 г., он так и лежал там до афганской войны. В этой войне использовался в основном бесшумный вариант пистолета Стечкина, АПБ.
Однако, по воспоминаниям очевидцев, бесшумная модификация пистолета Макарова (ПБ), выполняла подобные задачи не хуже АПС, а габариты и вес имела гораздо меньше. Дело в том, что для «деликатных» операций нужно тихо уложить человека с первого выстрела. Мало того, надо подобраться как можно ближе к противнику, патрон, даже такой слабый как 9х18 ПМ, ослабляется в процессе выстрела ещё больше. Да, как ни странно. Плюс штатный глушитель «Стечкина» практически не заглушает очередь, а массивный затвор при перезарядке довольно громко лязгает. Почему же его тогда применяли? А потому, что вообще бесшумных пистолетов под патрон СП-3 с запиранием газов внутри ствола, просто не было. Вернее, говорят, оружие такое было (ТОЗ-37 М), а вот патронов к нему… Вот и приходилось использовать оружие под доступный патрон.
Ещё один «ренессанс» Стечкина. 90-е годы, антитеррористическая операция в Чечне. За неимением лучшего, туда стали поставляться со складов и автоматические пистолеты Стечкина. Поскольку легенды, не подтверждённые практикой, гласили, что «Стечкин» это автоматическое, компактное и универсальное оружие для поражения противника на расстоянии до 200 м. Это с таким–то слабым патроном! Реальные военные действия расставили всё по своим местам.
Выводы сделаны такие.
1. Там где «разговаривают» автоматы и пулемёты, «Стечкину», с его слабым патроном делать нечего. Да, АПС довольно точен и может стрелять очередью. Дальность выстрела достаточна для боя в населённом пункте. Но, рассуждая так, военные забыли один важнейший факт: противник на войне это не неподвижная мишень, а живой человек, который двигается и, как ни странно, прячется. А слабый патрон не пробивал никакие препятствия, даже толстые доски, уже на расстояниях свыше 20 метров. И даже обычная солдатская каска неплохо защищает от пистолетной пули.
2. Роль «оружия последнего шанса» лучше выполняет компактный пистолет Макарова. ПМ так же лучше подходит для осмотра чердаков, подвалов и т.д. из-за своей компактности.
3. АПС довольно габаритен и потому более заметен, чем ПМ. А простой солдат носить АПС не будет. Следовательно, в кого будет стрелять снайпер при прочих равных условиях?
4. АПС тяжел и неудобен. А в походах по горам каждый грамм на счету.
В итоге большинство «Стечкиных» были сданы на склады. Но не все. Есть у этого харизматического пистолета свои «фанаты», которые пользуются пистолетом и в настоящее время. И не только в России. В странах бывшего СССР тоже.
А есть просто любители пострелять из этого легендарного оружия. Например, президент России В. В. Путин…
Интересный случай произошел в Германии, где во время объединения западной и восточной Германии на складах западной группировки войск осталось большое количество АПС. И эти пистолеты, после соответствующей «подгонки» под действующее немецкое законодательство в фирме Transarms, прошли лицензирование и поступили на вооружение одного из полицейских департаментов, где несут службу и в настоящее время. «И это при огромном выборе новейших моделей таких фирм, как Heckler und Koch, Walther, Sig Sauer и Glock.»
Никто не отрицает, что Игорь Стечкин создал оружейный шедевр. Так же военные специалисты соглашаются, что такой класс оружия, как автоматические пистолеты имеет право на жизнь. Но ограничений у этого класса оружия очень много, поэтому в полицейских операциях чаще всего используются другие виды вооружений. Плюс слабый патрон 9х18 ПМ, который используется в АПС, ещё больше ограничивает сферу его применения. И всё же… Показательный пример: охрана президента Чечни Рамзана Кадырова использует, наряду с суперсовременными бельгийскими PWD P-90 и «старинные» пистолеты Стечкина.
И это при огромной возможности выбора самого разнообразного оружия и боеприпасов. Автор: Груздев Михаил.
