АГС-17: технические характеристики и назначение

Советский станковый автоматический гранатомет АГС-17 разработан в ОКБ имени Нудельмана, на вооружение принят в 1970 году. Он предназначен для ликвидации живой силы противника на открытой местности, в полевых укрепления и легких укрытиях. Калибр оружия составляет 30 мм.

Описание

Гранатомет АГС-17 «Пламя» имеет отличные тактико-технические параметры, может поражать врага настильным и навесным огнем. Оружие и сейчас находится на вооружении армии РФ. Также этой моделью пользуются десятки стран ближнего и дальнего зарубежья. Основными преимуществами гранатомета являются универсальность, надежность и простота конструкции. Он может эксплуатироваться не только со станка, но и монтироваться на различные виды техники.

АГС-17 доказал на практике свою эффективность в десятках конфликтах. Первые реальные испытания оружия прошли в Афганистане. Гранатомет отлично зарекомендовал себя в горных противостояниях, его активно использовали не только советские войска, но и моджахеды. В первой и второй чеченских компаниях оружие также принимало участие. Сейчас оно эксплуатируется в Сирии.

Серийный выпуск рассматриваемой модификации налажен на машиностроительном комбинате «Молот». Кроме того, его модификации производились в бывшей Югославии и Китае.

Разработка и создание

Первый прототип автоматического гранатомета АГС-17 разработал конструктор Таубин в 30-х годах минувшего столетия. Комбинирование скорострельности с поражающим действием осколков оказалось довольно удачной идеей. Новый вид оружия заинтересовал Минобороны, были созданы опытные образцы и проведены пробные испытания.

Разработкой гранатомета занималось ОКБ-16, на то время уже возглавляемое Нудельманом. Первый рабочий макет был готов в 1967 году. После тестирования и внесения некоторых корректив в конструкцию, модель была принята на вооружение.

Особенности

АГС-17 по своему классу относится к малокалиберному автоматическому орудию. Оно стреляет артиллерийскими зарядами малого калибра с осколочно-фугасной начинкой. Наименование оружия больше связано с его тактическими задачами, а не конструкционными особенностями. Вместе с подствольными аналогами рассматриваемая модификация образовала новую категорию – оружие поддержки.

Первое боевое крещение гранатомета состоялось в период вьетнамо-китайского конфликта, а настоящим испытанием стала война в Афганистане, где орудие показало себя исключительно с положительной стороны. Первые версии оснащались стволом с алюминиевым охлаждающим радиатором, а более поздние модели – оребрением внешней рабочей поверхности.

Устройство и принцип действия

Гранатомет АГС-17 функционирует за счет отката свободного затвора. При выстреле пороховые газы воздействуют на днище гильзы, отбрасывая затвор в крайнюю заднюю позицию. В результате возвратные пружины сжимаются, происходит подача очередного заряда на линию досылания к входному окну, а также последующее отражение отработанного элемента. При накате затвора выполняется доставка боеприпаса в патронник и взведение ударника. На момент прихода запорной части в крайнюю фронтальную позицию осуществляется разобщение затвора с ударником. Он, движимый обратно под напором боевой пружины, ударяет по рычагу бойка. Капсюль-воспламенитель накаляется, происходит выстрел.

В конструкцию АГС-17 входят следующие элементы:

ударно-спусковой механизм;
ствольная коробка;
узел перезарядки;
приемник;
возвратные пружины.

Гранатомет оборудован нарезным быстросменным стволом, который фиксируется на коробке при помощи замка и чеки. Затвор прямоугольной формы имеет досылатель, перемещающийся вертикально, а также гребень, служащий для извлечения отработанной гильзы.

Во внутренней части затвора размещен гидравлический тормоз отката. Он оптимизирует автоматику, повышая точность и кучность ведения огня. В этот узел входит шток с поршнем, цилиндр, заполненный керосином и фланец для предотвращения вытекания жидкости. При откате тормозной блок стопорится о затыльник, а в случае перемещения вперед – упирается в специальные выступы ствольного короба.

Прочие узлы и элементы

В крышке ствольного короба предусмотрен механизм перезарядки, включающий в себя обойму, трос и рукоять в виде буквы «Т». Затвор отводится назад во время оттягивания тросика. При стрельбе из АГС-17 узел перезарядки остается в неподвижном состоянии.

Ударная часть – куркового типа. При спуске происходит воздействие на рычаг бойка, расположенного в затворе. Ударно-спусковой механизм находится в левой части ствольного короба. Гранатомет имеет флажковый предохранитель, запирающий шептало. Также предусмотрен механизм корректировки темпа ведения огня, его функциональность зависит от продолжительности цикла автоматики орудия. Верхнее фиксируемое положение – до 400 выстрелов, нижняя позиция – до 100 залпов (в минуту).

Управление оружием осуществляется посредством пары горизонтальных откидных рукояток, между которыми размещен спусковой рычаг. Питающая лента гранатомета – металлическая с открытыми звеньями. Она помещается в округлую коробку, монтируемую на правой стороне ствольной части. В подающий механизм входит подпружиненный досылатель и рычаг с роликом. Отработанная лента извлекается из посадочного места вниз при помощи специального отражателя.

Короб для переноски магазина имеет рукоятку, крышку, створку с защелками, а также специальную шторку, предназначенную для маскировки горловины во время транспортировки. Лента для выстрелов может заряжаться вручную или посредством специальной машинки. В короб помещается магазин на 30 звеньев с патронами, крайнее из них заводится в приемник, играет роль хвостовика.

Система прицеливания

Для наведения автоматического гранатомета на цель применяется оптический прицел типа ПАГ-17. Он монтируется на кронштейне с левой стороны ствольного короба. Приспособление дает возможность вести стрельбу прямой наводкой на расстоянии в 700 метров. Оно также используется при ведении огня с закрытых позиций. В систему, кроме оптики, также входит механический прицел из мушки и целика.

Орудие монтируется на станок САГ-17. В походном положении он складывается и перемещается вторым расчетным номером. Все опоры приспособления регулируемые, что делает использование гранатомета удобным, независимо от создавшейся ситуации и рельефа местности.

ТТХ АГС-17

Ниже приведены основные параметры тактико-технического плана:

калибр – 30 мм;
длина ствола (общая) – 29 (84) см;
масса со станком – 52 кг;
показатель скорострельности – 65 залпов в минуту;
радиус поражения – 7 м;
стартовая скорость боеприпаса – 120 м/с;
расчет боевой – 2-3 чел.;
дальность прицельная – 1,7 км.

Модификации

Разработано несколько вариаций рассматриваемого гранатомета:

АГС «Пламя». Базовая комплектация орудия, монтируемая на станок-треногу типа САГ-17.
АГС-17-30. Авиационная модификация, разработанная в 1980 году. Модель от штатного варианта отличается наличием электронного спуска, счетчика залпов, уменьшенным шагом ствольных нарезов, ускоренным темпом ведения огня, увеличенным радиатором охлаждения. Гранатомет обычно располагался в специальном подвесном контейнере.
17-Д. Версия, устанавливаемая на БМП типа «Терминатор».
17-М. Морская модификация, монтируемая на боевых катерах и БМП-3.
КБА-117. Модель разработана конструкторами украинского КБ «Артиллерийское вооружение», входит в оснащение боевых модулей сухопутной и водной бронетехники.

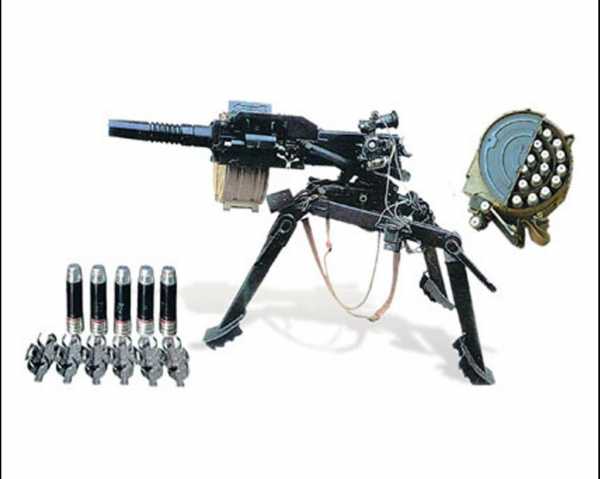

Гранаты АГС-17

В качестве боеприпасов для указанного гранатомета могут использоваться несколько типов зарядов. Чаще всего применяются снаряды ВОГ-17 и ВОГ-17М. Каждый патрон состоит из гильзы, порохового заряда, гранаты (с тонкостенным корпусом и внутренней начинкой из проволоки прямоугольного сечения), а также взрывателя мгновенной реакции.

В процессе осуществления выстрела капсюль накаливается, пороховой заряд воспламеняется в гильзе, производится залп. Взрыватель активируется в боевое положение только через 50-100 метров полета, обеспечивая безопасность обслуживающего расчета. Модернизированный боеприпас ВОГ-17М представляет собой гранату, оборудованную системой самоликвидации. Орудие также рассчитано на эксплуатацию практических выстрелов. Например, заряд ВУС-17 вместо взрывчатого вещества содержит пиротехническую начинку, дающую оранжевый дым в точке падения. Также для гранатомета созданы учебные патроны.

Эксплуатация и обслуживание

Расчет АГС-17, характеристики которого приведены выше, состоит из двух бойцов. При необходимости, в него может входить подносчик снарядов. Обычно огонь ведется в автоматическом режиме, хотя предусмотрена стрельба и в одиночном исполнении. Наиболее эффективным считается поражение целей короткими очередями по 3-5 гранат.

В боевой ситуации перемещение орудия производится вместе со станком, для этого используются специальные ремни. Стоит отметить, что это не так просто, поскольку масса гранатомета составляет 18 кг (со станком – 52 кг). Это без учета веса боекомплекта. Подобная особенность относится к главному недостатку оружия. В остальном АГС-17 является надежным и эффективным автоматическим гранатометом, несложным в обслуживании и эксплуатации. Разборка модели не требует дополнительного инструментария, без проблем проводится в полевых условиях. Свою жизнеспособность и право на существование орудие доказало неоднократно на практике, участвуя в различных войнах и конфликтах. Можно смело утверждать, что по многим параметрам модель превосходит своих зарубежных конкурентов.

Итог

Автоматический гранатомет АГС-17, несмотря на свой солидный возраст, до сих пор остается «в строю» Это свидетельствует о его надежности и эффективности. Дополнительным преимуществом оружия является универсальность, позволяющая работать с ним не только со станка, но и с авиационных, сухопутных и морских бронированных машин.

fb.ru

Из искры возгорится «Пламя» — Энциклопедия оружия и боеприпасов

Через год исполнится 30 лет с момента принятия на вооружение тогда ещё Советской Армии 30-мм автоматического станкового гранатомёта АГС-17. С тех пор «Пламя» применяется во всех объявленных и необъявленных войнах, в которых участвуют наши вооружённые силы. АГС пользуется огромной популярностью у тех, кто его применяет и вызывает ужас у тех, кому предназначены упакованные в ленту осколочные «гостинцы».

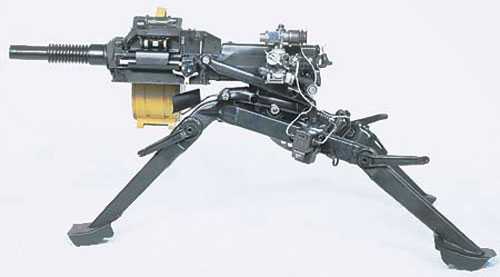

Автоматичсекий гранатомёт АГС-17 «Пламя»
на стнаке с присоединённой патронной коробкой и прицелом ПАГ-17.
Вид слева

АГС-17 «Пламя».
Вид сзади

Автоматический станковый гранатомёт АГС-17 «Пламя» разработан в КБТМ им. Нудельмана и выпускается Вятско-Полянским машиностроительным заводом «Молот». Он предназначен для поражения живой силы и огневых средств противника, находящихся вне укрытий и за естественными складками местности (овраги, лощины, обратные склоны высот) и т. п. В Российской Армии АГС-17 применяется не только со станка. Существует авиационный (вертолётный) вариант с электроспуском, который отличается от пехотного ещё и массивным алюминиевым надульником для более эффективного охлаждения ствола при интенсивной стрельбе. С таким же надульником устанавливается АГС-17 в башенной установке на бронекатерах, но с обычным механическим спусковым устройством. Применяется АГС-17 в дистанционно управляемых установках, используемых при создании укрепрайонов. В последнее время появился ряд перспективных отечественных образцов бронетехники, где АГС-17 установлен на башне.

Управление огнём авиационного гранатомёта,
используемого, в основном, на вертолётах,
осуществляется с помощью
электроспуска (справа)

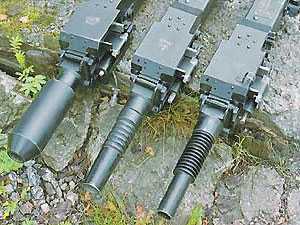

Cтвол авиационных гранатомётов (слева) для
лучшего охлаждения оснащается массивным
алюминиевым насадком. Подобный насадок, но
значительно меньших размеров имелся и на
стволе основного образца (в центре). С начала
90-х годов гранатомёт выпускается
без насадка (справа)

Во время боевых действий в Афганистане нередко АГСы приваривали к броне БТР или БМП, существенно повышая огневую мощь техники, что позволяло «доставать» противника в условиях, когда штатное вооружение оказывалось малоэффективным. Особенно выручал такой импровизированный комплекс в горах.

По сути, станковый гранатомёт АГС-17 «Пламя» является миниатюрным артиллерийским орудием и обслуживается расчётом из двух человек, один из которых непосредственно управляет огнём, а второй подносит боеприпасы, помогает транспортировать гранатомёт и перемещать его на поле боя при смене огневой позиции и т. д.

Для стрельбы из гранатомёта применяются 30-мм выстрелы ВОГ-17М и ВОГ-30. Выстрел представляет из себя унитарный патрон, состоящий из гранаты совзрывателем и гильзы с капсюлем-воспламенителем и пороховым зарядом.

Питание гранатомёта при стрельбе осуществляется из металлической ленты на 29 штук, уложенной в коробку, которая в боевом положении крепится с правой стороны гранатомёта. УСМ позволяет вести огонь, как одиночными выстрелами, так и очередями. Стрельба из гранатомёта может вестись как настильной, так и навесной траекториями. Опыт боевой эксплуатации АГС-17 показал, что наиболее эффективной является стрельба короткими очередями по 3-5 выстрелов. В этом случае опытный гранатомётчик в состоянии корректировать огонь по подрывам первых гранат и надёжно поражать цель, расходуя минимальное количество боеприпасов. Максимальная дальность стрельбы 1700 м.

Гранатомёт АГ-17 (автоматический гранатомёт) устанавливается на треножный станок САГ-17 (станок автоматического гранатомёта). Для стрельбы используется механический прицел, состоящий из целика и мушки, смонтированных на крышке приёмника, или призменный оптический прицел ПАГ-17 (прицел автоматического гранатомёта). Механический прицел используется при стрельбе прямой наводкой на дальности до 700 м. Оптический прицел является универсальным прицельным приспособлением и обеспечивает наведение гранатомёта при стрельбе прямой наводкой и с закрытых позиций. При известных размерах цели с помощью прицела можно определить расстояние до цели.

Принцип работы автоматики гранатомёта

Работа автоматики гранатомёта основана на принципе использования энергии отката свободного затвора. При выстреле пороховые газы давят на дно гильзы и отбрасывают затвор в крайнее заднее положение. При этом происходит сжатие возвратных пружин, подача очередного патрона на линию досылания к входному окну гранатомета и отражение стреляной гильзы.

При накате затвора происходит досылание выстрела в патронник и взведение ударника.

К моменту прихода затвора в крайнее переднее положение происходит разобщение ударника с затвором. Ударник, двигаясь назад под действием боевой пружины, ударяет по рычагу бойка, и боёк накалывает капсюль-воспламенитель патрона. Происходит выстрел.

Стандартная лента составлена из трёх отдельных кусков на 10 патронов каждый. Куски ленты соединяются друг с другом при помощи выстрелов и укладываются в коробку. Первое звено остаётся пустым, так как при заряжании гранатомёта происходит продвижение ленты на одно звено и первым выстрелом, досылаемым в патронник, является граната из второго звена ленты. Снаряжение лент может производиться вручную или с помощью снаряжательной машинки. В полевых условиях снаряжательную машинку можно закреплять на упаковочном ящике. При необходимости машинку можно использовать для расснаряжения ленты.

Механизм подачи выстрела, расположенный под крышкой приёмника, приводится в действие затвором, на верхней плоскости которого имеется паз, заставляющий перемещаться рычаг подачи.

Устройство гранатомёта

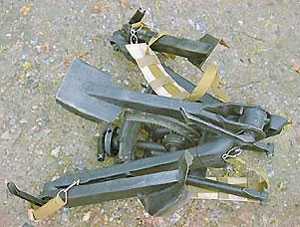

Станок в сложенном состоянии
переносится вторым номером расчёта

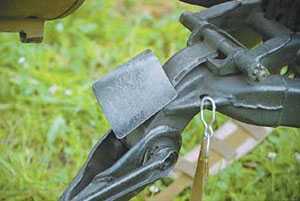

Отражатель стреляных гильз на станке
препятствует застреванию гильз между коробом и
станком при низких углах возвышения ствола

Гранатомет АГ-17 состоит из следующих основных частей и механизмов: приёмник, ударно-спусковой механизм, короб со стволом, затвор, механизм перезарядки, возвратные пружины.

В коробе размещаются основные части и детали гранатомёта. В переднюю часть короба (патрубок) вставляется ствол с 16-ю правыми нарезами. На гранатомётах, выпущенных до начала 90-х годов для улучшения охлаждения ствол оснащался относительно тонкостенным алюминиевым надульником (отличным от авиационного варианта). Затем от этого отказались, и радиатором охлаждения является ряд кольцевых утолщений на стволе, расположенных ближе к казённой части.

В задней части короба на двух полуосях и оси крепится затыльник. На нижних полуосях закреплены ручки для наведения гранатомёта в цель и удержания его при стрельбе. В походном положении ручки складываются. На наружной стороне затыльника расположена гашетка спуска. Перед левой рукояткой находится переводчик режимов огня, имеющий два положения – «АВТ.» (автоматический огонь) и «ОД.» (одиночный огонь).

На левой и правой щеках короба с внутренней стороны имеются две направляющие, по которым движется затвор: там же приклёпаны два копира – левый и правый, взаимодействуя с которыми рычаги передают движение снижателю (он же досылатель), находящемуся на затворе, который обеспечивает подачу патронов из ленты в патронник ствола.

Для крепления гранатомёта на станке на коробе имеются два фланца, а также кронштейн, расположенный в задней нижней части короба. Справа к коробу приклёпана скоба с защёлкой для крепления патронной коробки. На левой стороне короба имеется кронштейн для установки оптического прицела.

Патронная коробка с уложенной лентой.
Патронная лента состоит из трёх кусков,
по десять звеньев в каждом. Куски
соединяются друг с другом гранатой

Прицел ПАГ-17 в укладке

Присоединение патронной
коробки к гранатомёту

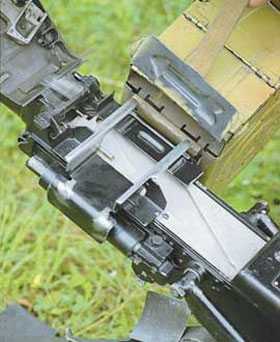

Перед заряжанием гранатомёта первое пустое
звено ленты укладывается в лоток открытого
приёмника. Именно из-за этой особенности в
ленту помещается 29 выстрелов,
а не 30, по количеству звеньев

Для заряжания гранатомета необходимо
отвести затвор за рукоятку до отказа
и отпустить её

Прицел оснащён двумя светофильтрами – нейтральным для упрощения прицеливания в яркую солнечную погоду и оранжевый для повышения контрастности изображения в пасмурную погоду. Шкала углов прицеливания выполнена в виде прицельных знаков (угольников) и штрихов до дальности 700 м и оцифрована через 100 м цифрами от 1 до 7. Цена деления между прицельными знаками 100 м, а между прицельными знаками и штрихами – 50 м. Влево и вправо от центрального прицельного знака находится шкала боковых поправок.

На корпусе оптического прицела установлены продольный и поперечный уровни для придания гранатомёту заданного угла возвышения и горизонтирования гранатомёта. Прицел оснащён мушкой и целиком, которые используются для грубого визирования гранатомёта на цель. Шкалы сетки прицела в тёмное время суток могут подсвечиваться. Для этого используется специальный патрон, присоединяемый к корпусу прицела. Элементы питания размещаются в футляре, закрепляемом на станке.

На верхней плоскости массивного затвора имеется криволинейный паз, в который входит ролик рычага подачи, гребень для приведения в действие механизма отражения гильзы и крюк для соединения затвора с механизмом перезарядки. В теле затвора имеются три продольных глухих отверстия. Два нижних предназначены для размещения возвратных пружин. Третье отверстие выполняет роль цилиндра гидравлического тормоза, который поглощает избыток энергии откатывающего затвора и притормаживает его при приходе в переднее положение.

В передней части затвора по вертикальным пазам перемещается снижатель, который при накате затвора извлекает выстрел из звена, снижает и досылает его в патронник.

Наведение гранатомёта по вертикали
осуществляется маховичком

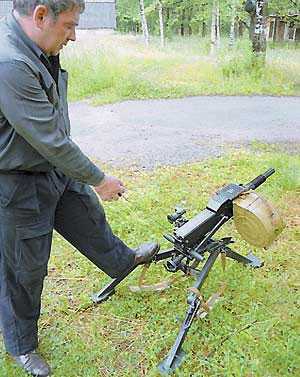

Для горизонтированния станка
предназначен специальный механизм
на правой ноге станка

Переводчик режимов огня расположен с левой
стороны короба рядом с рукояткой
управления огнём

Машинка для снаряжения патронной ленты

На левой стороне затвора имеются два гнезда; в переднем расположен рычаг бойка на оси, служащий для передачи энергии ударника бойку, а в заднем – на фиксаторе разобщитель, предназначенный для взведения ударника и разобщения его с затвором при приходе последнего в переднее положение.

Ударно-спусковой механизм расположен на левой стороне короба и закреплён осью приёмника. Механизм через спусковую планку (тягу) соединён с гашеткой.

Механизм перезарядки расположен под крышкой короба и предназначен для заряжания и перезаряжания гранатомёта. Для заряжания необходимо отвести назад до упора рукоятку взведения, которая связана тросом с зацепом взведения затвора, и отпустить её.

При стрельбе гранатомёт удерживается двумя руками за рукоятки.
Управление огнём осуществляется нажатием на гашетку с тыльной стороны короба

Для стрельбы гранатомёт устанавливается на станок САГ-17, состоящий из двух основных частей – верхнего станка и нижнего станка.

На левой стороне остова нижнего станка имеется кронштейн для крепления футляра с батареями системы подсветки прицела.

Верхний станок соединён с нижним посредством вертлюга и ползуна. На верхнем станке расположены люльки верхняя и нижняя. Верхняя люлька, на цапфы которой устанавливается гранатомёт, может вращаться в вертикальной плоскости на оси, соединяющей верхнюю и нижнюю люльки. Фиксатор, расположенный на верхней люльке, служит для соединения люльки с серьгой гранатомёта. Нижняя люлька служит для обеспечения горизонтального наведения гранатомёта, а также для размещения механизма вертикального наведения и зажима сектора вертикального наведения.

На гранатомётах первых выпусков
отсутствовали механические прицельные
приспособления. В таком виде, с прицелом,
(слева) АГС-17 выпускается
с конца 70-х годов
Предохранитель находится на корпусе
ударно-спускового механизма

Взаимодействие частей и механизмов гранатомёта

Положение частей гранатомёта перед заряжанием

Перед заряжанием части и механизмы гранатомета занимают следующие положения: затвор – в крайнем переднем положении, ударник стоит на шептале, шептало заперто предохранителем, приёмник закрыт, обойма механизма перезарядки соединена с крюком затвора н находится в переднем положении.

Взаимодействие частей при заряжании

Для заряжания гранатомета необходимо: отвести затвор за рукоятку до отказа и отпустить рукоятку. При отведении рукоятки назад обойма перемещает назад затвор, сжимая возвратные пружины. Рычаг подачи, взаимодействуя с криволинейным пазом затвора, осуществляет подачу первого патрона к входному окну короба.

После отпускания рукоятки затвор под действием пружин движется вперёд. При этом рычаги взаимодействуя с копирами короба, поднимают, а затем опускают снижатель. Снижатель захватывает первый патрон за дно гильзы, извлекает его из звена, снижает и досылает его в патронник. Рычаг подачи в это время совершает холостой ход.

При движении затвора вперёд разобщитель подхватывает ударник и взводит его, сжимая пружину ударника. При приходе затвора в переднее положение левый копир разобщит ударник с затвором, после чего ударник, двигаясь назад под действием боевой пружины, встанет на шептало.

Взаимодействие частей гранатомёта при стрельбе

Для производства выстрела необходимо перевести предохранитель в положение «огонь» и нажать на гашетку.

При нажатии на гашетку спусковая планка переместится вперед и, действуя на флажок, повернёт шептало ударно-спускового механизма. Шептало выйдет из зацепления с боевым взводом ударника. Ударник, двигаясь назад под действием боевой пружины, ударит передним зубом по рычагу бойка. Рычаг бойка повернется на своей оси и своим вторым плечом ударит по бойку, который наколет капсюль. Произойдет выстрел.

Технические данные гранатомета АГС-17 и выстрелов к нему
Масса гранатомета со станком и прицелом, кг	31
Масса гранатомета (без станка), кг	18
Масса станка, кг	12
Масса снаряженной патронной коробки, кг	14,5
Вместимость патронной коробки, выстр	29
Предельная дальность стрельбы, м	1700
Темп стрельбы, выстр./мин:
— при автоматическом огне	420
— при стрельбе одиночными выстрелами	50-100
Начальная скорость гранаты, м/с	185
Масса выстрела, кг	0,35
Масса гранаты, кг	0,28
Масса взрывчатого вещества (ВВ), кг
— ВОГ-17М	0,036
— ВОГ-30	0,047

Одновременно с началом движения гранаты по каналу ствола начинается откат затвора, сжатие возвратных пружин, поворот рычага подачи. Подаватель осуществляет подачу патрона к входному окну короба. В начале отката шток гидротормоза движется совместно с затвором. После того, как фланец штока упрется в затыльник, вступает в работу гидротормоз. Керосин, находящийся в цилиндре гидротормоза, вытесняется из передней части цилиндра в заднюю. Происходит торможение затвора.

При движении затвора назад снижатель под действием рычагов поднимается и освобождает верхнюю кромку закраины гильзы. Одновременно гильза упирается в передний скос неподвижного в этот момент отражателя, нижняя кромка шляпки, сцепленная с извлекателем боевой плиты, продолжает перемещаться назад; происходит наклон гильзы. При дальнейшем движении затвора его гребень поднимает заднее плечо отражателя и поворачивает его. Переднее плечо отражателя ударяет по наклонной гильзе и выбрасывает её за пределы короба. После отражения гильзы и окончания подачи патронной ленты оставшуюся энергию затвора поглощают гидротормоз и возвратные пружины.

При накате затвора, под действием возвратных пружин, затвор захватывает снижателем очередной выстрел, извлекает его из звена, снижает и досылает его в патронник. Рычаг подачи совершает холостой ход. В конце холостого хода подаватель заходит за очередной выстрел. Шток гидротормоза сначала движется вместе с затвором, а затем останавливается упорами, расположенными на коробе. Керосин, находящийся в задней части гидроцилиндра, вытесняется поршнем в переднюю часть. При накате разобщитель захватывает ударник за задний зуб и, сжимая боевую пружину, взводит его. При приходе затвора в переднее положение происходит разобщение ударника с затвором.

Ударник, двигаясь под действием боевой пружины назад, ударяет своим передним зубом по рычагу бойка. Рычаг, поворачиваясь на своей оси, вторым плечом наносит удар по бойку. Боёк разбивает капсюль-воспламенитель. Происходит выстрел. Далее цикл работы автоматически повторяется (при положении переводчика «АВТ»). Для того, чтобы прекратить стрельбу, необходимо отпустить гашетку. При этом ударник встанет на шептало.

В целом конструкция гранатомёта обеспечивает надёжную работу оружия в любых условиях эксплуатации и до сих пор АГС-17 «Пламя» превосходит по большинству характеристик аналогичные зарубежные системы. И, несмотря на наличие интересных перспективных разработок «Пламя» встретит полувековой юбилей в боевом строю Российской Армии.

Порядок неполной разборки гранатомёта АГС-17 «Пламя»

При сборке гранатомёта для закрывания затыльника короба
одна из рукояток поворачивается на 90°

Детали частичной разборки гранатомёта АГС-17 «Пламя»

Детали частичной разборки гранатомёта АГС-17 «Пламя»:
1 — короб (лоток не снят), 2 — ствол, 3 — приёмник, 4 — УСМ,
5 — механизм перезарядки, 6 — спусковая планка, 7 — затвор,
8 — досылатель, 9 — боевая плита, 10 — ударник,
11, 12 — рычаги затвора, 13, 14 — возвратные пружины,
15 — ось затыльника

Возвратные пружины и
шток гидравлического тормоза

Детали затвора:
1 — затвор, 2 — досылатель (снижатель),
3 — боевая плита, 4 — ударник,
5 — пружина ударник

Олег Исаев
Калашников 4-2000

weaponland.ru

АГС-17 — Википедия

У этого термина существуют и другие значения, см. АГС.

АГС-17
АГС-17 «Пламя» на показательном выступлении разведбата таманской дивизии «Гонка героев».
Тип:	автоматический станковый гранатомёт
Страна:	СССР СССР
История службы
Годы эксплуатации:	с 1971 года
На вооружении:	см. страны-эксплуатанты
Войны и конфликты:	Афганская война (1979—1989), война с «контрас», Гражданская война в Таджикистане^[1], Первая чеченская война, Вторая чеченская война, Война в Южной Осетии (2008), Вооружённый конфликт на востоке Украины
История производства
Конструктор:	Александр Федорович Корняков
Разработан:	1968 год
Производитель:	Вятско-Полянский машиностроительный завод «Молот»
Характеристики
Масса, кг:	Гранатомет со станком и прицелом — 31 Тело гранатомета — 18 Коробки с гранатами — 14,5
Длина, мм:	840 мм
Длина ствола, мм:	305 мм
Экипаж (расчёт), чел.:	2 — 3
Снаряд:	30х29 мм
Калибр, мм:	30
Скорострельность, выстрелов/мин:	50-100 (одиночными) 350—400 (очередями)
Начальная скорость снаряда, м/с	185 м/с
Прицельная дальность, м:	1700
Изображения на Викискладе^?:	АГС-17

Обстрел из АГС-17 в Афганистане. Идёт так называемая «обкатка» — обстрел своего прибывшего из учебных частей СССР пополнения, которое находится в укрытиях, чтобы новобранцы привыкли к боевой обстановке.

АГС-17 «Пламя» — 30-мм автоматический гранатомёт станковый. Предназначен для поражения живой силы и огневых средств противника, расположенных вне укрытий, в открытых окопах (траншеях) и за естественными складками местности (в лощинах, оврагах, на обратных скатах высот).

АГС-17 был разработан коллективом конструкторов ОКБ-16 под руководством А. Ф. Корнякова^[2] (Корняков А. Ф., Неменов В. Я., Носов А. Ф., Нудельман А. Э., Прянишников О. В., Пухов Ю. И., Рихтер А. А. и др.).

Авторское свидетельство № 44547 по заявке № 993250 с приоритетом от 5 апреля 1968 года было выдано авторам изобретения (Корняков Александр Федорович и Неменов Вольф Яковлевич) и зарегистрировано в Государственном реестре изобретений СССР 9 декабря 1968 г.

В 1971 году АГС-17 был принят на вооружение Советской Армии.

Производство АГС-17 было начато на Вятско-Полянском машиностроительном заводе.

Огонь ведётся с треножного станка САГ-17 (Индекс ГРАУ — 6Т8). Для дальней стрельбы используется призменный оптический прицел ПАГ-17 с 2,7-кратным увеличением. В ночное время возможна подсветка шкалы прицела.

АГС-17 «Пламя» (Индекс ГРАУ — 6Г11, индекс гранатомёта со станком — 6Г10, обозначение КБ 216П) — базовый пехотный вариант на станке-треноге САГ-17. Во время войны в Афганистане нередко устанавливался в проёме входной двери вертолёта Ми-8Т;
АП-30 «Пламя-А» (также АГ-17А, индекс разработчика — 216П-А, Индекс УВ ВВС — 9-А-800) — авиационный вариант, отличающийся от базового электроспуском, счётчиком выстрелов, уменьшенным с 715 мм до 600 мм шагом нарезов в канале ствола из-за увеличенной скорости гранаты при стрельбе с вертолёта и увеличенным до 420—500 выстр/мин. темпом стрельбы и соответственно, массивным радиатором охлаждающим ствол при более интенсивной стрельбе. Разрабатывался по постановлению ЦК КПСС и СМ СССР № 1044—381 от 26 декабря 1968 года, принят на вооружение в 1980 году.
АГ-17Д — вариант, устанавливается в БМПТ «Терминатор»
АГ-17М — морская модификация, оснащённая увеличенным радиатором ствола. Устанавливается в башенных установках на катерах, а также в курсовой установке на БМП-3.
КБА-117 — украинский вариант, созданный КБ «Артиллерийское вооружение»^[3], предназначен для установки на боевой модуль бронетранспортеров и бронекатеров. В начале 2014 года начата разработка пехотного варианта^[4]^[5]^[6]

Страны-эксплуатанты[править]

СССР СССР — принят на вооружение в 1971 году, после распада СССР перешел на вооружение армий стран постсоветского пространства
Азербайджан Азербайджан^[7]

Армения Армения

Республика Беларусь Республика Беларусь — на вооружении

Грузия Грузия — на вооружении^[8]^[9]

Казахстан Казахстан^[10]

Россия Россия — на вооружении армии и внутренних войск^[11]

↑ Сергей Козлов, Александр Сухолесский. Опыт, оплаченный кровью: Спецназовская артиллерия // «Братишка», декабрь 2001
↑ Андрей Гаравский. Из искры разгорелось «Пламя» // «Красная звезда» от 4 октября 2012
↑ «Сегодня мы востребовано производим 30-мм автоматические гранатометы КБА-117 (аналог известного АГС-17)«
Дмитрий Богданов. Оружейники бога войны // «Defense Express», 2011 (интервью с директором ГП «Конструкторское бюро «Артиллерийское вооружение» Андреем Вячеславовичем Палёхиным)
↑ «Гранатомет КБА-117 это не пехотный вариант, он предназначен для установки на боевой модуль бронетранспортеров и бронекатеров. Например, БТР-4, БТР-3Е, может быть установлен вместо АГС17 на машины «Дозор» и «Козак»«
ГП КБ «АО» работает над созданием пехотного варианта КБА-117 // «Defense Express», 17 января 2014
↑ КБАВ приступило к испытаниям пехотного варианта гранатомета КБА-117 // «Украина промышленная» от 23 апреля 2014
↑ КБАВ приступило к испытаниям пехотного варианта гранатомета КБА-117 // «Военные материалы», 8 июня 2014
↑ «Кроме того, азербайджанская сторона с начала года … дважды применила АГС-17»Минобороны Азербайджана: новая война за Карабах неизбежна // NEWSRU.COM от 4 июня 2011
↑ О военной помощи Грузии со стороны иностранных государств // «Зарубежное военное обозрение», № 6 (735), 2008. стр.94-95
↑ ARMAMENT OF THE GEORGIAN ARMY
↑ « инцидент произошел 10 октября в 13.00 во время отработки практических стрельб из гранатомета АГС-17»
Взрыв прогремел на полигоне погранслужбы КНБ под Алматы NUR.KZ от 13 октября 2011
↑ «Последний этап общероссийских соревнований подразделений спецназа и разведки ВВ завершились под Новосибирском. …Велась стрельба из АГС-17»
Спецназовцы палили из гранатометов и обстреливали «противника» из АГС-17 // РИА «Новости» от 28 августа 2012
↑ ^12,0^12,1^12,2 Jones, Richard D. Jane’s Infantry Weapons 2009/2010. Jane’s Information Group; 35 edition (January 27, 2009). ISBN 978-0-7106-2869-5.
↑ major James McCarl, Jr. Sandinista Counterinsurgency Tactics. Fort Leavenworth, Kansas, 1990. pp. 62, 130
↑ 30 mm ARSENAL Automatic Grenade Launcher AGL-30M / сайт производителя — компании «Arsenal Ltd.»
↑ NORINCO 30 mm automatic grenade launcher (China)
↑ BGA 30
↑ «сухопутные войска Вьетнама также используют автоматические гранатометы АГС-17 „Пламя“ советского производства»
Вьетнам создал 40-миллиметровый гранатомет // «LENTA.RU» от 30 января 2012
↑ http://www.fas.org/nuke/guide/dprk/nkor.pdf

Пехотное оружие СССР и России после Второй мировой войны
Револьверы
Пистолеты
Пистолеты-пулемёты
Автоматы Калашникова
Прочие автоматы
Винтовки и карабины
Снайперские винтовки
Пулемёты
Гранатомёты и реактивные гранаты
Огнемёты
ПТРК
ПЗРК
Ружья
Ручные гранаты
Оружейные патроны	5,45×18 мм • 5,45×39 мм • 6×49 мм • 7,62×39 мм • 7,62×41,5 мм • 7,62×54 мм R • 8,6×70 мм • 9×18 мм • 9×19 мм • 9×21 мм • 9×39 мм • 9,3×64 мм • 12,7×55 мм • 12,7×108 мм • 14,5×114 мм
Курсивом выделены экспериментальные (не принятые на вооружение) образцы
