В этом году исполняется 50 лет с того момента, как в 1966 году на вооружение Советской Армии была принята боевая машина пехоты – БМП-1. По своим характеристикам: подвижности, защищённости и огневой мощи новая машина существенно превосходила бронетранспортёры, использовавшиеся до этого для транспортировки пехоты. Советский Союз стал первой страной, где приняли на вооружение бронированную машину такого класса. Её компоновка стала классической для БМП. Моторно-трансмиссионное отделение находится в передней части корпуса, в середине корпуса располагается башня с вооружением, в задней части корпуса — десантное отделение.
В дальнейшем БМП получили широкое распространение в вооруженных силах других государств, вытеснив лёгкие танки. По уровню защищённости БМП-1 была близка к плавающему танку ПТ-76. Лобовая броня БМП-1 выдерживала обстрел боеприпасами калибра 12,7-20 мм, борт , корма и крыша корпуса защищают от осколков и винтовочных пуль.

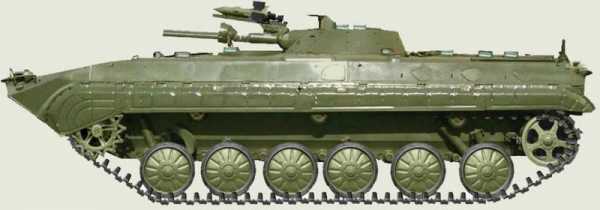

БМП-1

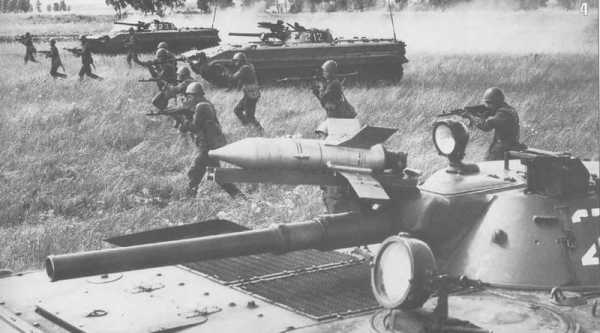

Вооружение БМП-1 имело ярко выраженную противотанковую направленность. Советские военачальники считали, что мотострелковые подразделения, действующие автономно, должны иметь широкие возможности противостоять танкам противника. В связи с этим в состав вооружения боевой машины вошли 73-мм гладкоствольное орудие 2А28 «Гром», спаренное с 7,62-мм пулемётом ПКТ, и ПТУР 9М14М «Малютка». Орудие, установленное в башне, имеет круговой сектор обстрела, углы возвышения -5…+30 градусов.
Основным назначением 73-мм орудия пусковой установки является именно борьба с бронетехникой. Некоторое время после принятия БМП-1 на вооружение в боекомплект орудия 2А28 входил только кумулятивный выстрел ПГ-15В с кумулятивной гранатой ПГ-9В. Этот кумулятивный боеприпас также используется в 73-мм станковом противотанковом гранатомете СПГ-9.
Активно-реактивный выстрел с кумулятивной гранатой состоит из порохового метательного заряда в короткой гильзе и кумулятивной гранаты ПГ-9В с реактивным двигателем. Граната покидает ствол орудия со скоростью 400 м/с, а затем разгоняется реактивным двигателем до скорости 665 м/с. При этом максимальная дальность стрельбы составляет 1300 метров, а дальность прямого выстрела по цели высотой 2 метра — 765 метров. То есть дальность эффективного огня по бронецелям из 73-мм орудия БМП-1 сопоставима с дальностью ведения огня из пулемёта ПКТ калибра 7,62 мм.
Масса: выстрела ПГ-15В – 3,5 кг, гранаты ПГ-9В – 2,6 кг. Первый вариант ПГ-9В мог пробить 300 мм броню. Бронепробиваемость модернизированной кумулятивной гранаты ПГ-9С составляет 400 мм гомогенной брони. Кумулятивная струя этого боеприпаса способна преодолеть 1 метр железобетона, 1,5 метра кирпича или 2 метра грунта.
Макет активно-реактивного выстрела с кумулятивной гранатой ПГ-15В
В состав боекомплекта БМП-1 с 1974 года входят также осколочные выстрелы ОГ-15В, предназначенные для поражения живой силы и разрушения легких полевых укреплений. Масса: выстрела ОГ-15В – 4,6 кг, гранаты ОГ-9– 3,7 кг, граната содержит 375 грамм взрывчатого вещества.
Для орудия 2А28 «Гром» используется механизм заряжания, благодаря этому техническая скорострельность составляет 8-10 выстр/мин (реальная 6-7 выстр/мин). Механизм заряжания полуавтоматический с электромеханическим приводом и механизированной боеукладкой конвейерного типа. Он обеспечивает хранение, транспортировку и выведение выстрелов на линию выдачи. После введения в состав боекомплекта БМП-1 осколочных выстрелов ОГ-15В был исключен механизм подачи выстрелов, так как заряжание ОГ-15В можно производить только вручную. В связи с этим заряжание кумулятивными выстрелами ПГ-15В стали осуществлять тоже вручную. Боекомплект орудия составляет 40 кумулятивных и осколочных выстрелов.
На момент принятия на вооружение БМП-1 его 73-мм орудие могло в пределах эффективной дальности стрельбы бороться с танками: Leopard-1, М48, М60, АМХ-30, Chieftain. Однако после появления танков с многослойной разнесённой бронёй и массового внедрения динамической защиты (реактивной брони) возможностей 73-мм кумулятивного боеприпаса стало недостаточно. В ходе боевых действий, где использовались БМП-1, выявилась слабость орудия при подавлении танкоопасных целей — пехоты с РПГ и ПТРК. Кроме того, при подрыве БМП-1 на противотанковой мине взрыватели снарядов 73-мм орудия часто становились на боевой взвод и самоликвидировались через небольшой интервал времени. При этом происходила детонация всего боекомплекта с гибелью экипажа и десанта. Всё это привело к тому, что военные в дальнейшем потребовали введения в состав вооружения малокалиберного автоматического орудия, обладающего большими возможностями для борьбы с вертолётами, легкобронированной техникой и пехотой противника.
Ещё на этапе разработки БМП-1 для борьбы с танками на средних дистанциях было решено вооружить машину противотанковым управляемым ракетным комплексом 9К11 «Малютка» с дальностью пуска 500-3000 м. Ракета 9М14 массой 10,9 кг пролетала 3000 метров за 25 секунд со скоростью 120 м/с. Боевая часть ПТУР массой 2,6 кг, по нормали пробивала 400 мм гомогенной брони. В боекомплекте БМП-1 имелись 4 противотанковые ракеты «Малютка». В дальнейшем появилась модернизированная ПТУР 9М14М с бронепробиваемостью до 460 мм.
ПТУР «Малютка»
Таким образом, 73-мм орудие и ПТУР дополняли друг друга. Впрочем, для эффективного использования управляемой с помощью джойстика по проводам противотанковой ракеты уровень профессиональных навыков наводчика-оператора должен был быть достаточно высок. В бою оператор после запуска визуально наблюдает за полетом ПТУР и корректирует её. При расстоянии менее 1000 метров ракету можно наводить «на глаз». При больших расстояниях применяется 8-кратный оптический прицел. Для визуального наблюдения за ракетой на траектории используется хорошо заметный трассер в её хвостовой части. Во время войны Судного дня для поддержания квалификации египетских операторов ПТУР «Малютка» на должном уровне приходилось проводить занятия на тренажере ежедневно. И даже при этом вероятность попадания в движущийся танк не превышала 0,7. В случае попадания в танк М48 или М60 не оснащённая динамической защитой броня пробивалась приблизительно в 60% случаев.
Впервые возможность оценить противотанковые возможности вооружения БМП-1 представилась во время очередного арабо-израильского конфликта в 1973 году. Хотя египтяне из-за неправильной тактики применения и плохой подготовки экипажей потеряли неоправданно много БМП-1, эти машины произвели сильное впечатление на израильтян. Так, во время боёв в районе Кантары лёгкие и проходимые БМП-1 смогли пересечь солончаки и расстреляли увязшие израильские танки. Достаточно результативно вооружение БМП-1 против танков использовали сирийцы в 1982 году. Считается, что на счету наводчиков-операторов несколько уничтоженных израильских танков «Магах-3» во время ночного боя в районе Султан-Яакуб. Также сирийцы заявляли об уничтожении в других боевых эпизодах танков «Магах-6» и «Меркава». Но к середине 80-х после появления ДЗ и танков нового поколения возможности вооружения БМП-1 уже не соответствовали современным требованиям. В связи с этим взамен ПТРК 9К11 «Малютка» БМП-1 в 1979 году перевооружили противотанковым комплексом 9К111 «Фагот». Модернизированная машина получила обозначение БМП-1П. До этого уровня во время проведения капремонтов была доработана большая часть имевшихся в войсках БМП-1 раннего выпуска.
БМП-1П
Дальность пуска первых вариантов ПТУР «Фагот» составляла 2000 метров. Но при этом наведение стало полуавтоматическим, это значит, что оператору после пуска ракеты было необходимо только удерживать цель в оптическом прицеле. При этом автоматика сама выводила управляемую по проводам ракету на линию визирования. Бронепробиваемость первых ракет 9М111 осталась на уровне ПТУР 9М14М, но максимальная скорость полёта увеличилась до 240 м/с, а «мёртвая зона» уменьшилась до 75 метров. В дальнейшем были разработаны и поступили на вооружение ракеты с дальностью пуска 2500-3000 метров с бронепробиваемостью 600 мм.
Внедрение ПТУР с полуавтоматической системой наведения существенно повысило вероятность попадания в цель и снизило требования к уровню натренированности наводчика-оператора. Однако следует понимать, что даже при возросшей вероятности попадания и бронепробиваемости возможности БМП-1 по борьбе с современными основными боевыми танками остаются весьма скромными. Орудие 2А28 «Гром» безнадёжно устарело и имеет шансы пробить только бортовую броню, а противотанковая ракета, не оснащённая тандемной боевой частью, не гарантирует преодоления многослойной лобовой брони. Кроме того, ПТУР в боевой обстановке является, по сути, одноразовым оружием, перезарядить пусковой контейнер под огнём противника крайне проблематично.
Вскоре после принятия на вооружение БМП-1 в КБ Курганского машиностроительного завода началось проектирование новой боевой машины пехоты с улучшенным комплексом вооружения. Причиной тому послужила информация о создании в Германии и Франции БМП «Мардер» и БМП AMX-10P. Кроме того, большую роль в деле борьбы с танками стали играть вертолёты, вооруженные ПТУР. Для борьбы с ними была необходима малокалиберная автоматическая пушка. К началу 70-х приоритетной задачей БМП стала борьба не с танками, а с танкоопасными целями – противотанковой артиллерией и пехотой вооруженной ПТУР и РПГ, а также уничтожение легкобронированных целей: БРДМ, БТР и БМП. Свою роль в решении о модернизации вооружения БМП сыграл приграничный советско-китайский конфликт на острове Даманский, где выявилась низкая эффективность 73-мм пушки в борьбе с живой силой противника.

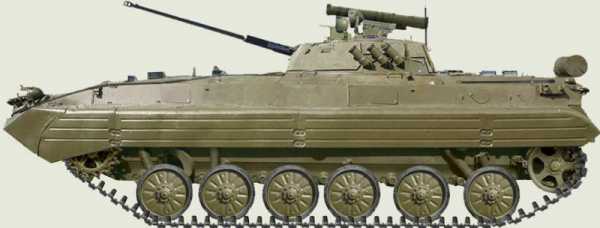

БМП-2
В 1977 году началось мелкосерийное производство БМП-2, главным её отличием от БМП-1 является комплекс вооружения. В новой, более просторной башне в качестве основного вооружения была установлена автоматическая 30-мм пушка 2А42 с боекомплектом в 500 выстрелов. Пушка имеет раздельное питание с возможностью смены типа боеприпаса – одна лента снаряжается бронебойно-трассирующими снарядами, другая – осколочно-фугасно-зажигательными и осколочно-трассирующими. Стрельба из 2А42 возможна одиночным и автоматическим огнём с большим и малым темпом. С 30-мм пушкой спарен 7,62-мм пулемёт ПКТ. Для борьбы с танками первоначально устанавливался ПТРК «Фагот». Кроме того, для постановки дымовой завесы имеется шесть 81-мм гранатомётов «Туча».
Первые БМП-2 направлялись для войсковых испытаний в 29-ю танковую дивизию, дислоцированную под Слуцком в Белоруссии. После ввода «ограниченного контингента» в Афганистан машины из БВО были отправлены за Пяндж. Одновременно с этим в 1980 году в Кургане начали массовое производство БМП-2.
В ходе боевых действий в Афганистане БМП-2 хорошо зарекомендовала себя. Конечно, бороться с боевыми вертолётами и танками там нашим мотострелкам не пришлось, но 30-мм автоматическая пушка с углами возвышения −5…+74° как нельзя лучше подходила для поражения огневых точек мятежников на горных склонах. К тому же 30-мм снаряды не детонировали при подрывах БМП-2 на минах и фугасах.
С целью повышения защищённости в 1982 году была создана БМП-2Д. На этой модификации установили дополнительные бортовые броневые экраны, нарастили бортовую броню башни, механика-водителя снизу прикрыли бронеплитой. Из-за увеличившейся с 14 до 15 т массы машина потеряла способность плавать, но в условиях Афганистана большая защищенность оказалась важней.

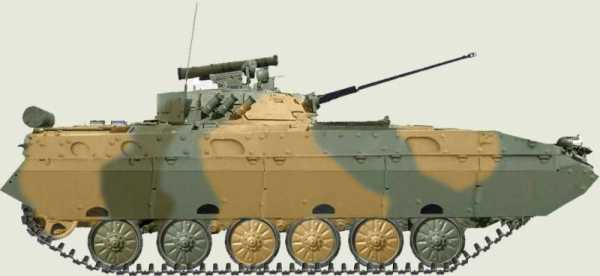

БМП-2Д
Принято считать, что 30-мм пушка способна бороться только с легко бронированной техникой. Так, бронебойный 30-мм снаряд 3УБР8 на дальности 100 метров пробивает 45 мм броневую плиту, установленную под углом 60°, а на дальности 500 метров – 33 мм брони. Однако следует учитывать, что огонь по бронецелям ведётся очередью, и автомат 2А42 обладает неплохой кучностью стрельбы. Это значит, что на относительно небольших дистанциях снаряды будут попадать практически по одному месту. Автору в конце 80-х довелось наблюдать на полигоне списанный танк Т-54, использовавшийся в качестве мишени. Его лобовая 100-мм броня была буквально «прогрызена» бронебойными 30-мм снарядами. Башня раннего типа с «заманами» также имела пробоины. Из этого следует, что очередь 30-мм бронебойных снарядов, выпущенная с близкого расстояния, вполне способна пробить бортовую броню основного боевого танка, повредить приборы наблюдения, прицелы и вооружение, поджечь навесные топливные баки. В ходе реальных боевых действий неоднократно фиксировались случаи вывода из строя и даже уничтожения огнём БМП-2 современных танков.
По сравнению с БМП-1 противотанковые возможности «двойки» существенно возросли, в том числе благодаря использованию на машинах поздних серий ПТРК 9К111-1 «Конкурс» и 9K111-1М «Конкурс-М». Дальность пуска противотанковой управляемой ракеты 9М113М комплекса «Конкурс-М» составляет 75-4000 метров. Наведение ракеты осуществляется по проводной линии в полуавтоматическом режиме. Противотанковая управляемая ракета с тандемной боевой частью способна пробить 750 мм гомогенной брони после преодоления динамической защиты. Всего в боекомплекте БМП-2 имеется 4 ПТУР. Однако их перезарядка занимает немало времени и наиболее эффективная борьба с танками возможна при действиях из засад.
Анализ боевого применения БМП, изменение тактики боевых действий и появление возможностей разработки нового оружия и боеприпасов послужили причиной формулировки новых требований к принципиально новой боевой машине пехоты со значительно увеличенной огневой мощью.
В 1987 году на вооружение была принята БМП-3, её производство началось на Курганском машиностроительном заводе. Новая боевая машина разительно отличалась от ставших привычными БМП-1 и БМП-2. Традиционное для советских машин такого класса переднее расположение моторно-трансмиссионного отделения заменено кормовым – как на танках. При переднем расположении МТО – двигатель служит дополнительной защитой в случае пробития лобовой брони. В то же время из-за передней центровки БМП-1 и БМП-2 склонны к «клевкам», что существенно ограничивает скорость движения по пересечённой местности. При заднем расположении двигателя вес более выгодно распределяется по длине машины, увеличивается объём обитаемого пространства и улучшается обзор у механика-водителя.

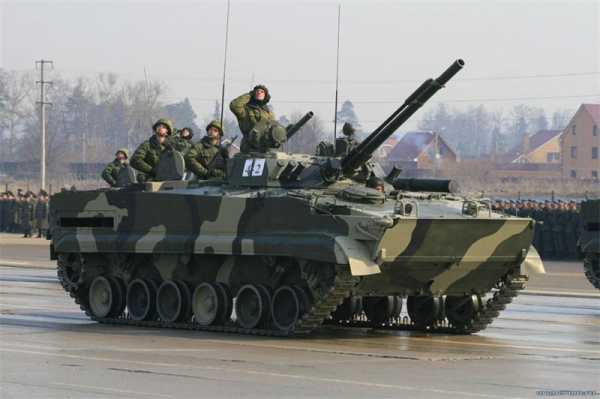

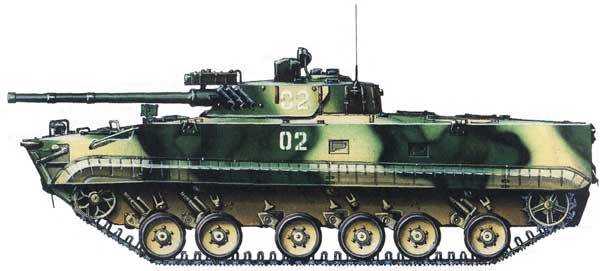

БМП-3
Корпус из алюминиевых броневых сплавов дополнительно усилен стальными экранами. По заявлению производителя, лобовая броня держит 30-мм бронебойный снаряд пушки 2А42 с дистанции 300 метров. Также возможно дополнительное повышение уровня защищённости за счет установки модулей накладной брони. Но при этом масса машины возрастает с 18,7 до 22,4 тонн, она теряет способность плавать, снижается подвижность и ресурс ходовой части.
Для БМП-3 в КБ Приборостроения (г. Тула) был создан весьма необычный комплекс основного вооружения, установленного в низкопрофильной конической башне. Он состоит из низкоимпульсного 100-мм орудия -пусковой установки 2А70 и 30-мм автоматической пушки 2А42. С пушками жестко «строен» 7,62-мм пулемет ПКТ. БМП-3 имеет развитую систему управления огнем. В неё входят: стабилизатор вооружения 2Э52, дальномер 1Д16, баллистический вычислитель 1В539, датчики крена, скорости и курсового угла, прицел-прибор наведения 1К13-2, прибор ППБ-2, прицел 1ПЗ-10, прибор ТНЩВЭ01-01. Вертикальные углы наводки -6…+60° позволяют поражать цели на склонах гор и верхних этажах зданий, а также вести навесную стрельбу 100-мм снарядами и бороться с низколетящими воздушными целями.
Боекомплект 100-мм орудия 40 унитарных выстрелов, из них 6-8 ПТУР. Номенклатура боеприпасов включает в себя ЗУОФ 17 с осколочно-фугасным снарядом (ОФС) ЗОФ32 и ЗУБ1К10-3 с ПТУР 9М117. Благодаря наличию автомата заряжания скорострельность 100-мм орудия 2А70 составляет 10 выстр/мин. В конвейер автомата заряжания укладывается 22 снаряда. Унитарный выстрел ЗУОФ 17 с ОФС ЗОФ32 с начальной скоростью 250 м/с может поражать цели на дальности до 4000 метров. По своим поражающим характеристикам он аналогичен осколочно-фугасному снаряду танкового 100-мм орудия Д-10Т и способен бороться с живой силой противника, подавлять танкоопасные цели, разрушать укрытия полевого типа и уничтожать легкобронированные машины. В 90-е годы для орудия 2А70 были созданы выстрелы 3УОФ19 и 3УОФ19-1 с увеличенной дальностью стрельбы и повышенным поражающим действием снаряда.
Кроме осколочно-фугасных снарядов из 100-мм орудия БМП-3 возможна стрельба наводимым в полуавтоматическом режиме по лучу лазера ПТУР 9К116-3 «Басня». Конструктивно и по своим характеристикам комплекс управляемого вооружения (КУВ) сходен с КУВ «Бастион» танка Т-55М и «Кастет» 100-мм противотанковой пушки МТ-12 и способен поражать цели на дальности до 4000 метров. Бронепробиваемость первого варианта ПТУР 9М117 составляла 550 мм гомогенной брони. В дальнейшем появились усовершенствованные варианты 9М117М и 9М117М1 с дальностью пуска, увеличенной до 5000-5500 метров. Если верить рекламным проспектам завода-изготовителя, управляемая ракета 9М117М1 «Аркан» с тандемной БЧ способна пробить 750 мм гомогенную броневую плиту после преодоления ДЗ. Математическое моделирование показало, что для поражения танков М1А2, «Леклерк», «Челенджер-2» необходимо попадание 2-3 ПТУР «Аркан». Для применения в составе вооружения имеющихся в нашей стране БМП-3 новых управляемых ракет необходима доработка КУВ. Пока в их боекомплекте имеются только ПТУР 9М117, которая уже не может гарантировать пробития лобовой брони современных танков.
С 2005 года ведется малосерийное производство универсального автоматизированного боевого модуля (башня с комплексом вооружения) «Бахча-У». Он предназначен для вооружения перспективных и модернизируемых образцов бронетехники и по сравнению с исходным комплексом вооружения БМП-3 имеет ряд преимуществ. Модуль «Бахча-У» в боевом положении весит 3600-3900 кг. В боекомплекте имеется 4 ПТУР и 34 ОФС.

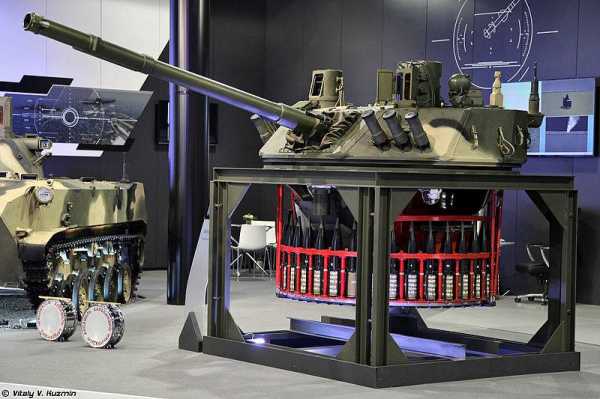

Боевой модуль «Бахча-У» на выставке «Технологии в машиностроении», 2014 год
Благодаря использованию новых, более эффективных управляемых (в том числе ПТУР «Аркан») и неуправляемых боеприпасов, совершенных датчиков и баллистического вычислителя существенно увеличились дальность и эффективность ведения огня. Благодаря внедрению спутниковой системы позиционирования (GPS/ГЛОНАСС), обеспечивается возможность ведения стрельбы новыми 100-мм осколочно-фугасными снарядами с закрытых огневых позиций на дальности до 7000 метров.
Спаренная со 100-мм орудием БМП-3 автоматическая 30-мм пушка 2А72 с готовым к применению боекомплектом 500 выстрелов по боеприпасам полностью унифицирована с 30-мм пушкой 2А42 и по своим возможностям борьбы с бронецелями аналогична пушке, установленной на БМП-2.
Начало серийного производства БМП-3 совпало с распадом СССР и началом «экономических реформ». Это самым негативным образом сказалось на судьбе машины в российских вооруженных силах. При том, что в армии имелось большое количество хорошо освоенных БМП-1 и БМП-2, необходимость в достаточно сложной БМП-3, с ещё не изжитыми «детскими болячками», для руководства МО РФ была не очевидна. Комплекс вооружения БМП-3 оказался слишком труден для освоения солдатами-срочниками, а создание необходимой ремонтной инфраструктуры требовало дополнительных капиталовложений. Всё это привело к тому, что БМП-3 в основном строились на экспорт, и в российских вооруженных силах дееспособных машин этого типа очень немного. Тем не менее, работы по совершенствованию БМП-3 не прекратились. Недавно стало известно об испытаниях БМП-3 с артиллерийским модулем АУ-220М «Байкал».
По ряду характеристик АУ-220М «Байкал» с 57-мм автоматическим орудием даже предпочтительней «Бахча-У», немаловажно также то, при серийном производстве он будет существенно дешевле. По заявлению разработчиков, скорострельность «Байкала» – до 120 выстр/мин, максимальная дальность – 12 км. В боекомплект входят осколочно-фугасные, бронебойные и управляемые снаряды. Под «управляемыми», очевидно, следует понимать осколочные снаряды с дистанционным подрывом на траектории. Максимальная дальность – 12 км также является чисто рекламным заявлением, никто в здравом уме вести огонь из 57-мм орудия по наземным целям на такой дальности не будет. Но если отбросить рекламную шелуху и проанализировать характеристики АУ-220М «Байкал», можно прийти к выводу, что для БМП это во многом оптимальное вооружение.

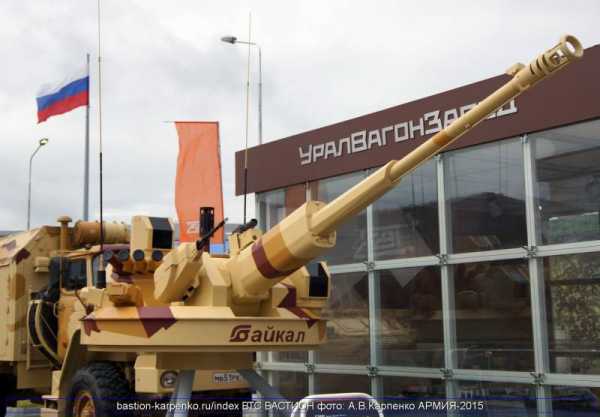

АУ-220М «Байкал»
57-мм автоматическая артустановка при стрельбе существующими бронебойными снарядами гарантировано поражает все существующие на сегодняшний день БМП и БТР, она также способна представлять серьёзную угрозу для основных боевых танков. В случае принятия на вооружение в состав боекомплекта могут быть введены новые снаряды с повышенной бронепробиваемостью. 57-мм осколочные снаряды при автоматической стрельбе будут гораздо более действенными по сравнению с 30-мм при подавлении танкоопасной живой силы. В случае введения в боекомплект дистанционно программируемых или снарядов с радиовзрывателем и создания соответствующей системы управления огнём, БМП-3 получит функции эффективной зенитной самоходной установки.
Дабы не перегружать статью ненужным объёмом, в ней сознательно не рассматривается комплекс вооружения «авиадесантируемых БМП»: БМД-1, БМД-2, БМД-3, БМД-4 – поскольку по своему вооружению и, соответственно, возможности борьбы с танками они практически аналогичны БМП сухопутных войск. Отчасти подтверждением слабости противотанковых возможностей техники ВДВ стало принятие на вооружение ПТ САУ «Спрут-СД» со 125-мм гладкоствольным танковым орудием.
На параде Победы в 2015 году была представлена колёсная БМП средней весовой категории «Бумеранг» и тяжелая гусеничная БМП «Курганец-25». Согласно сведениям, опубликованным в открытых источниках, перспективные БМП будут вооружены необитаемым боевым модулем «Бумеранг-БМ» с 30-мм пушкой 2А42. Пушка имеет селективное питание, боекомплект 500 выстрелов (160 БПС /340 ОФС), с пушкой спарен 7,62-мм пулемёт ПКТМ. Для борьбы с танками предназначены четыре пусковых контейнера ПТРК 9К135 «Корнет». Наведение ПТУР 9M133 осуществляется по лазерному лучу в полуавтоматическом режиме. Прицельная дальность пуска ПТУР 9M133 составляет 5000 метров, бронепробиваемость за ДЗ — 1200 мм гомогенной брони, что достаточно для пробития лобовой брони современных ОБТ.
«Бумеранг-БМ»
Известно о создании модернизированного варианта «Корнет-Д» с дальностью стрельбы до 10 км. Ракета 9М133ФМ-3 с фугасной БЧ может применяться для борьбы с воздушными целями, летящими со скоростью до 250 м/с. Для поражения воздушных целей при промахе до 3 метров ПТУР снабжена дополнительным неконтактным взрывателем. Наведение боевого модуля может осуществляться наводчиком и командиром. За счёт роботизации универсальный боевой модуль после захвата способен следить за перемещениями цели и вести её обстрел. В будущем предполагается оснастить новые БМП более совершенным противотанковым оружием, действующим по принципу «выстрелил и забыл».
По материалам:
http://weaponwars.ru/bmp-1/13.html
http://www.anaga.ru/bmp-2.html
topwar.ru
Боевая машина пехоты БМП -4 (Россия)
Боевая машина пехоты БМП -4
Вариант новой машины предложил Курганский Машиностроительный – они модернизировали уже имеющуюся БМП-3 и получили новую БМП-4. Рабочее название машины было БМП-3М, но по заверениям конструкторов изменений было так много, что это уже другая боевая единица.
Основное отличие машины
Основное отличие машины – наличие более современного СУО. Какое оно, это новое СУО пока не раскрывается, и информации в открытых источниках мало. Как утверждается, новая СУО сможет сопровождать цели, а так же повысит дальность эффективного огня башенной установки. Переработали и механизм заряжания – теперь он единый, с помощью него происходит как заряжание стандартных снарядов, так и управляемых ракет к 100 мм. орудию. Кроме того, АГС-30 был заменен на АГС-40 «Балкан».
Защиту машину усилили: установили экраны и комплексы активной защиты ШТОРА и АРЕНА-Э. В связи с тем, что машина «пополнела», в новую машину установили 660 сильный дизельный двигатель. Компоновка же машины осталось от БМД-3.
Машина имеет весьма расплывчатые перспективы — с одной стороны она будет хороша (если пойдет на конвейер без «детских болезней»), Шойгу обмолвился о замене старых БМП этой машиной; с другой стороны — машина дорогая, сложная и технологически сложная (запустить конвейерное производство дело сложное, требует большой подготовительной работы), да и рубль падает, а по предстоящим закупкам давно не было вестей.
Тактико-технические характеристики
Тактико-технические характеристики:
Мощность двигателя: 660 л.с.
Максимальная скорость: 80 км\ч по суше, 12км\ч по воде
Запас хода по топливу: 600 км.
Бронирование: алюминиевая катаная разнесённая со стальными экранами — от 13 до 60мм, дополнительные броневые экраны, ДЗ Кактус, КОЭП Штора-1, КАЗ АРЕНА-Э
Вооружение: 100мм пушка-пусковая установка 2А70, 30мм автоматическая пушка 2А72, 40мм автоматический гранатомёт АГС-40 Балкан, три 7,62мм пулемёта ПКТ
Боекомплект: 40 выстрелов к 100 мм пушке, 8 ПТУР к 100мм пушке, 500 выстрелов к 30мм пушке, 300 гранат к гранатомёту, 6000 патронов к пулемётам.
БМП-3 и БМП-4м
Видео : БМП-4
Источник текста :http://www.vssm-rf.info/#!-4/c17oe
vilingstore.net

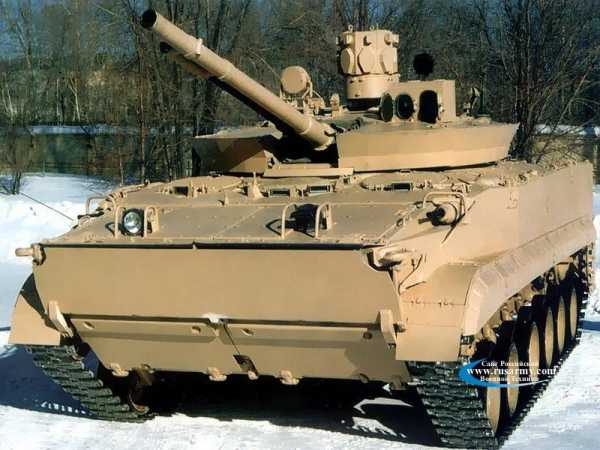

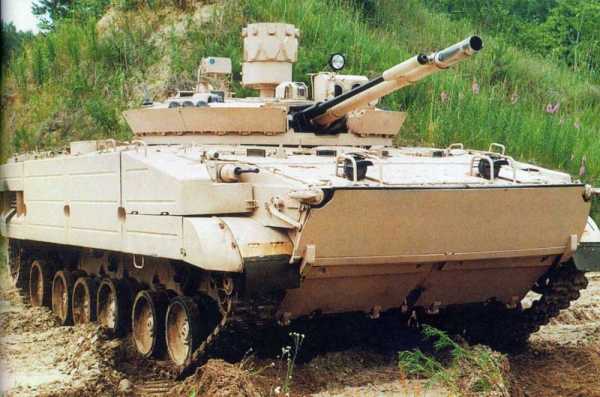

Боевая машина пехоты БМП-3М «Драгун» — фотодетализация
Помимо БМП-3 «Деривация», еще одной сенсационной новинкой X Международной выставки вооружений, военной техники и боеприпасов Russia Arms EXPO 2015 в Нижнем Тагиле стала новейшая модификация БМП-3, получившая название «Драгун». По большому счету, это совершенно новая машина, позволяющая сохранить лидерство России на международных рынках вооружений, выполненная на базе шасси БМП-3. От последней она отличается, в первую очередь, компоновкой — моторно-трансмиссионное отделение располагается спереди, а десантное — сзади. Такое «классическое» для большинства БМП расположение МТО существенно увеличивает защиту личного состава от обычных средств поражения противника, а также улучшает условия спешивания и погрузки десанта при движении машины на скорости до 5 км/час за счет кормового расположения аппарели. Полный боевой расчет новой БМП составляет 11 человек.
Другим значительным отличием от серийных БМП-3 является новый безэкипажный боевой модуль с сохраненным составом вооружения из 100-мм полуавтоматического орудия 2А70, 30-мм автоматической пушки 2А72 и 7,62-мм пулемета ПКТМ. В конвейере механизма заряжания располагаются 22 100-мм выстрела (в том числе запускаемые через ствол ПТУР), плюс в немеханизированной укладке еще 18 выстрелов. Боекомплект автоматической пушки составляет 500 30-мм выстрелов готовых к стрельбе, плюс 250 в укладке.
Так как башня является необитаемой, командир и наводчик-оператор размещены в одном с остальным личным составом обитаемом отделении шасси внутри корпуса. Таким образом, защита боевого расчета существенно увеличилась.
На машине установлена одна из модификаций двигателя УТД-32 мощностью в 816 л.с. Двигатель — четырехтактный, с непосредственным впрыском топлива, с жидкостным охлаждением, многотопливный, с сухим картером, с турбонаддувом. Он позволяет 21-тонной машине иметь выдающиеся характеристики удельной мощности — до 38 л.с. на 1 тонну веса, чего не достигла еще ни одна БМП в мире. Максимальная скорость движения по шоссе — более 70 км/ч и до 10 км/ч на плаву.
БМП-3М «Драгун» оснащена новейшая системой управления огнем, которая, по мнению военных экспертов, в настоящее время считается одной из лучших в мире. Цифровой комплекс следит за тем, как БМП управляется, движется, за ее вооружением и действиями экипажа, регистрируя параметры работы. СУО всесуточная, помехозащищенная, с возможностью автоматического сопровождения наземных и воздушных целей, позволяет стрелять с закрытых позиций. Она обеспечивает сетевую интеграцию БМП в единую боевую систему, уменьшает время подготовки выстрела и позволяет реализовать принцип «раньше увидел — раньше выстрелил».
Возможности экипажа повышаются за счет дублирования функций на рабочих местах, так как командир и наводчик имеют унифицированные панорамные всесуточные прицелы типа «Кречет». Они хорошо защищены от помех, имеют независимую стабилизацию поля зрения, а также телевизионный, тепловизионный и лазерно-дальномерный каналы. Встроенные автоматы сопровождения цели в 8 раз эффективнее по сравнению с работой человека. С их помощью обеспечивается электронная стабилизация изображения, выводимого на мониторы рабочих мест.
Основные технические характеристики
Полная боевая масса, т | 21 |
Экипаж, чел. | 3 |
Десант, чел. | 8 |
Двигатель | Четырехтактный дизель, с непосредственным впрыском топлива, жидкостного охлаждения, многотопливный, с сухим картером, с турбонаддувом |
Мощность, л.с. | 816 |
Максимальная скорость, км/ч |
|
— по шоссе | более 70 |
— на плаву | 10 |
Вооружение (боезапас) | |
100-мм полуавтоматическая пушка | 2А70 (22+18) |
30-мм автоматическая пушка | 2А72 (500+250) |
7,62-мм пулемет | ПКТМ (2000) |
Ниже представлены фотообзор и фотодетализация БМП-3М «Драгун», впервые продемонстрированной на выставке Russia Arms EXPO 2015, проходившей 9-12 сентября в Нижнем Тагиле.
Фото © Дениса Передриенко
| СМОТРИТЕ ТАКЖЕ ФОТООБЗОРЫ НА САЙТЕ «ОТВАГА»: | ||
Тяжелая БМП Т-15 «Барбарис» | 152-мм САУ «Коалиция-СВ» | Танковый биатлон на Чебаркуле |
Перспективный танк Т-14 «Армата» | БМП-3 «Деривация» с 57-мм пушкой | БМП-3 с СУО «Витязь» |
БМП ZBD-86A против БМП-2 | Двухзвенный транспортер ДТ-10ПМ | Двухзвенный транспортер ДТ-3ПМ |
Поделиться в социальных сетях:
otvaga2004.ru
БМП — будущее машин пехоты
Большинство современных концепций бронетехники, как танков, так и более легких машин, формировались в годы Холодной войны. В то время, когда всерьез рассматривалась возможность реального использования в бою ядерного оружия со всеми последствиями его применения. К примеру, именно для действий в таких условиях конструировалась БМП-1.
• Последующие модели отечественных боевых машин пехоты уже имели некоторые концептуальные изменения, но все равно делались с оглядкой на действия в условиях применения тактических ядерных зарядов. Только реальность показала, что никто не будет посыпать вражеские окопы атомными бомбами, а крупных войн «от океана до океана» также не предвидится.
• В то же время БМП довелось участвовать в ряде локальных войн, в которых стало ясно: существующая концепция боевой машины пехоты не совсем удовлетворяет условиям небольших конфликтов.
Проблемы защиты
• Боевые машины пехоты должны были перевозиться, в том числе и транспортными самолетами. Отсюда вытекала необходимость сравнительно небольших габаритов и массы. Все это не могло не сказываться на боевых характеристиках. И если для сохранения более-менее нормальной брони при уменьшении линейных размеров можно было пожертвовать внутренним объемом и комфортом экипажа, то малый вес требовал либо менять материалы, либо ухудшать защиту.
• Вопрос габаритов, надо заметить, оказался менее больным – все-таки в тесноте, но с хорошей броней лучше и безопасней, чем с плохой защитой, но большим количеством свободного места. А ведь внутренние объемы машины занимает не только экипаж, но и двигатель, трансмиссия, вооружение и т.д.
• Немного обнадеживающе на этом фоне выглядела практика применения БМП. Эти машины должны были действовать в одном строю с танками, а значит, можно было пожертвовать, как минимум, плавучестью: танки преодолевать водные преграды не могут и требуют наведения переправ. Так почему бы их не применять и для БМП?
• Что же до плавучести, то ее стоит оставить легким разведывательным машинам, БМД и технике, применяемой в морской пехоте. А если машина не должна плавать, можно немного упростить конструкцию и/или уделить большее внимание защите. В то же время никто не отменял требования по авиаперевозкам техники. Немецкие конструкторы и военные нашли компромисс между весом и защитой. На их БМП «Пума» предусмотрена навеска дополнительных модулей бронирования. Если их снять, машину вполне можно перевозить при помощи перспективного транспортника Airbus A400. Соответственно, по прибытии на место можно навесить отдельно доставленные модули и идти в бой. Оригинально и элегантно, особенно в свете боевой массы «Пумы» в сорок с лишним тонн.
• Немецкий подход к бронированию позволяет БМП, идя в одном строю с танками, рисковать меньше, чем при традиционной «однослойной» броне. В то же время разрабатываемые модули защиты класса «C» для «Пумы» смогут защищать машину от бронебойных оперенных снарядов только относительно малых калибров – до 50 мм. Иными словами, БМП с модульной защитой рискует меньше, но все равно не так живуча, как танки. Вполне возможно, что конструкторы боевых машин начнут более активно оснащать свою продукцию системами активной защиты, подобными российской «Арене».
• Особняком в сфере защиты боевых машин стоит проблема мин. Если с фугасными минами бороться относительно легко – сделать днище крепче и толще, то с кумулятивными дело обстоит гораздо сложнее. К тому же БМП может повредить не «брюхо», а гусеницу, что также не добавляет шансов выжить на поле боя.
• За те десятки лет, которые бронетехника вынуждена бороться с противотанковыми минами, лучше средств, чем минные тралы, придумано не было. Хотя, надо признать, навеска на БМП конструкции с колесами или ножами выглядит несколько сомнительно. Будем надеяться, конструкторы найдут более удобный и эффективный способ сохранить жизнь тех, кто будет воевать на их творениях.
Вопросы нападения
• Помимо защиты – активной или пассивной – боевая машина должна иметь и средства нападения, проще говоря, оружие. Рассмотрим основные классы вооружения, применяемые на современных БМП:
— Пулеметы. Старое и проверенное оружие. Может устанавливаться и как основное оружие, и как спаренное с пушкой, и как зенитное (с некоторыми оговорками), и как только противопехотное. Плюсы пулемётов — экономия места в пользу десанта за счет самого оружия и боеприпасов. Главный минус – низкая огневая мощь. Считается, что пулемет не может полностью закрыть все потребности БМП, но это не мешает Израилю спокойно пользоваться машинами «Ахзарит», вооруженными четырьмя 7,62-мм пулеметами FN MAG.
— Автоматические гранатометы. Требуют немного больше места, чем пулемет, но имеют значительное преимущество перед ним в огневой мощи. В то же время автоматический гранатомет не может подбить танк или хотя бы БМП, но низкая начальная скорость гранаты позволяет с большим эффектом обстреливать окопы и небольшие фортификационные сооружения (ДОТы и т.п.).
— Малокалиберная автоматическая пушка (около 30 мм). Достаточно компактное оружие с немалой мощью. Однако его нельзя использовать против серьезной бронетехники противника. Зато против легкобронированной или «голой» техники либо живой силы – удобно и эффективно.
— Пушки калибра 30-75 мм. Более серьезное оружие, возможно использование бронебойных оперенных снарядов. Но и габариты имеет значительные, что уменьшает десантные объемы.
— Танковые пушки. На первый взгляд, идеальный «гибрид» танка и БМП. Но только на первый – десант и боекомплект будут серьезно конкурировать за место в машине. Так, например, польский легкий танк «Андерс» имеет 120-мм пушку. Выглядит серьезно. Но только до тех пор, пока не узнаешь, что ее боекомплект составляет всего 12 снарядов. Можно, конечно, загрузить в десантное отделение еще два десятка, но тогда четверо солдат пойдут в бой пешком. Одним словом, крайне невыгодное оружие для БМП.
— Универсальная пушка-пусковая установка. Уже опробована на отечественной БМП-3. Требует относительно больших объемов для смешанного боекомплекта, но в случае с «Тройкой» не мешает перевозить семерых десантников. Использование ПТУР позволяет машине атаковать вражескую бронетехнику, не входя в ее зону поражения, и этим поддерживать пехоту. Но одной 100-мм пушки недостаточно, поэтому БМП-3 имеет спаренную 30-мм пушку.
— Противотанковые ракеты (на отдельной пусковой установке). Одно из самых спорных вооружений для боевых машин пехоты. Сторонники ПТУР считают, что это оружие значительно увеличивает огневую мощь машины, позволяет атаковать противника с больших дистанций и не требует затрат внутренних объемов, кроме необходимых для боекомплекта.
• Противники противотанковых ракет, в свою очередь, полагают, что БМП, атаковав танк ракетой, может привлечь его внимание и вскоре получить ответ в виде снаряда. Противники ПТУР указывают, что выгоднее будет вооружить ракетами пехоту, которую везет БМП: пусть они, высадившись и замаскировавшись, обстреливают танки. И все же большинство конструкторов и военных придерживается мнения, согласно которому ПТУР боевой машине пехоты нужны как собственное оружие.
Суета вокруг концепции
• Внимательные читатели, наверное, уже заметили, что вооружение и защита БМП жестко связаны с габаритами машины и порой даже «страдают» от них. Оружие, боекомплект, десант – все требует места, а оно ограничено. И одновременно с этим в глаза бросается некая универсальность БМП: пулеметы для вражеской пехоты, пушки для легкобронированных целей, ПТУРы – для танков.
• Может быть, перестать пробовать запихать в один корпус столько всего и сразу? Стоит ли к такой массе оружия, патронов и снарядов добавлять еще и десант? К тому же первоначально БМП создавались как дешевое, но эффективное средство поддержки пехоты, а современные машины с их оружием и системами управления им по цене уже наступают на пятки «полноценным» танкам.

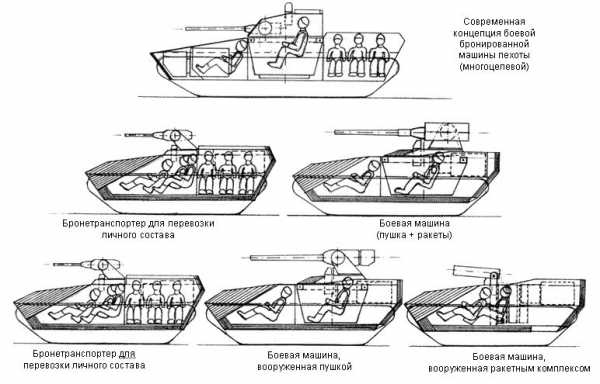

• Что, если вместо одной универсальной машины сделать несколько узконаправленных? И такие работы уже ведутся. Швеция делает свою линейку CV-90, Польша – «Андерс», Россия начала работу над «Арматой». Согласно концепции унифицированных боевых машин, единую БМП должны заменить следующие машины:
— Собственно боевая машина пехоты – перевозит личный состав и не вступает в конфликт с серьезной вражеской техникой. Должна иметь хорошую защиту и вооружение, состоящее из пулеметов (в т.ч. крупнокалиберных) и автоматических гранатометов. Иными словами, максимум внутреннего объема нужно отдать солдатам.
— Машина огневой поддержки. Должна иметь пушку калибра 35-75 мм (в зависимости от воззрений военных на применение машины) и защиту, схожую с предыдущей машиной. На поле боя должна прикрывать машину с личным составом и, в соответствующей обстановке, сопровождать танки. Экипаж машины огневой поддержки может быть сокращен до минимума, например, до трех человек, что даст разместить на машине пушку с солидным боезапасом без ущерба для других «пунктов». Также боевой машине не помешает необитаемая башня: это не только снизит потенциальную опасность для экипажа, но и позволит уменьшить силуэт всей машины.
— Боевая машина с ракетным комплексом. Собирает в себе все плюсы собственно ПТУРов и машины огневой поддержки.
Возможно также создание машины, вооруженной ствольным и ракетным оружием сразу. Однако она будет и дороже, и сложнее, и, вероятно, тяжелее. Вряд ли это будет целесообразным. Зато на базе унифицированной ходовой части можно будет создать еще несколько несомненно полезных машин: ремонтно-эвакуационную, разведывательно-дозорную и т.д.
Хитрая унификация
• В 1943 году в Канаде предприняли попытку сделать из танка Ram тяжелый бронетранспортер. Результат получил название Kangaroo. Надо признать, что конструкторы сняли с «Рэма» башню и убрали все тяжелое оружие не для повышения защиты личного состава, а для улучшения проходимости. Но удалось им и то, и другое.
• В 80-х израильские военные вспомнили канадский опыт. Из устаревших танков «Центурион» делался тяжелый БТР «Пума» (не путать с современным немецким) с местами для десяти солдат. В 1988 году Израиль начал переоборудовать трофейные танки Т-54 и Т-55 советского производства в уже упоминавшиеся тяжелые БТР «Ахзарит», а с 2008-го «Меркаву-4» стали переделывать в БТР «Намер».
• Вместе с соответствующей боевой массой все перечисленные машины получили и солидное бронирование. Конечно, они не могут перевозиться самолетами, но израильский ЦАХАЛ не участвует в операциях на большом удалении от родины. Можно сказать, «Пума», «Ахзарит» и «Намер» являются полностью приспособленными к условиям, в которых приходится воевать израильской армии.
• Выходит, при определенных оговорках, концепция тяжелой БМП на базе основного боевого танка имеет право на жизнь. Причем, в отличие от 40-х годов, сейчас экономическая сторона такой машины будет куда более интересной для заказчика. Более половины стоимости современного основного боевого танка (ОБТ) приходится на вооружение, системы управления вооружением и прочую аппаратуру. Соответственно, БМП, сделанная из ходовой части танка, будет ощутимо дешевле последнего.
• Еще один плюс БМП из ОБТ – большое количество уже сделанных танков, по разным причинам ждущих свою утилизацию. Переоборудование их в боевые машины пехоты позволит продлить жизнь машин и в некотором смысле обновить парк бронетехники. Правда, переделка танка в БМП может вызвать ряд вопросов. К примеру, все советские и российские танки имеют моторно-трансмиссионное отделение в кормовой части. В свою очередь, у отечественных БМП люки для десанта также расположены на корме.
• Израиль решил эту проблему следующим образом: «Ахзарит», сделанный из Т-54, получил новый более компактный дизельный двигатель, за счет чего удалось сделать в кормовой части машины довольно широкий лаз для десанта. Что интересно, панель-крыша лаза при открытии двери уходит вверх и дает солдатам возможность выходить из машины, а не выползать.
• Еще интереснее решили проблемы перекомпоновки танка в Иордании. Тамошние конструкторы не стали мудрить с новым двигателем и просто «развернули» старые «Центурионы». Передняя часть танка стала кормой БМП и наоборот. Как следствие, двигатель оказался в носовом отделении машины. В дополнение к этому пришлось немного доработать рабочие места экипажа.
БМП будущего
• Какие бы споры не шли относительно облика перспективных боевых машин пехоты, все сходятся на одном: они нужны. В последние несколько лет в сфере строительства БМП наметилось двоякое отношение к универсальности боевой машины:
— с одной стороны, идут работы над модульными системами, позволяющими в минимальные сроки переоборудовать машину для конкретных целей;
— с другой стороны — регулярно стали появляться проекты, подразумевающие создание нескольких отдельных машин на единой основе.
• Переработка танков в БМП, в свою очередь, пока особой популярностью не пользуется. Так что на данный момент можно сделать вывод, что по полям будущих сражений будет ездить множество небольших, но хорошо защищенных машин. При этом они, за исключением некоторых деталей, будут похожи друг на друга, как близкие родственники. Но почему «как»? Машины, построенные на базе унифицированной платформы, действительно являются самыми настоящими «родственниками».
/Рябов Кирилл, topwar.ru/
army-news.ru
2 | Армия и вооружение
Боевая машина пехоты второй серии разрабатывалась как продолжении БМП-1 с целью увеличения боевой эффективности. Исследование проводилось с 1972 года в конструкторском бюро ЧТЗ, а также с 1974 года в конструкторском бюро КМЗ. На вооружение машина Курганского завода была принята в 1980 году, тогда же стартовало массовое изготовление БМП-2. Демонстрация машины проходила зимой 1982 года на военном параде. Согласно статистике за 1995 год, боевая машина пехоты второй серии имеется на вооружении: Чехии (187 ед.), Шри-Ланки, Йемена, Финляндии (110 ед.), Украины, Туркмении, Иордании, Узбекистана, Ирана, Ирака, Грузии, Индии, Казахстана, Кувейта, Сьерра-Леоне, Словакии (93 ед.), Судана, Сирии, Таджикистана, России, Алжира (230 ед.), Афганистана, Анголы, Армении, Азербайджана, Беларуси.
Подобно экспериментальным объектам 675, на первых БМП-2 монтировался 2-ой пулемет над люком старшего стрелка и не были установлены гранатометы.
Существенные различия между объектом 675 и БМП-2 является современное вооружение последнего. Имеющаяся на старой модели 73-мм пушка, вместе с 7,62-мм пулеметом и ПТРК «Малютка» не могли эффективно бороться с пехотой противника, легкой бронетехникой, а также летательными аппаратами. Боевой опыт БМП-1 продемонстрировал низкую эффективность автоматической пушки 2А28 в борьбе с танками потому, что её дальность огня и кучность оставляют желать лучшего. Потому-то на БМП-1 так активно применяют противотанковые ракетные комплексы.
Главным оружием боевой машины пехоты второй серии является 30-мм орудие 2А42, которая располагается на 2-хместной башне. Дополнительно с пушкой установлен смежный пулемет ПКТ 7,62-мм. В придачу, на башне БМП-2 размещается комплекс 9П135М (9П135М-1). На выходе получается боевая машина, оптимально подготовленная, к, различного рода, неожиданностям (вертолеты, танки и др..).
Боевая машина пехоты, как первой, так и второй серии, имеет шасси с 6 опорным ходовым агрегатом.
Экипаж включает 10 человек: 3 члена непосредственно экипаж (командир, механик-водитель и оператор-наводчик) и семеро спешивающихся пехотинцев.
Схема БМП-2
Кабина управления находится в передней части машины слева. В ней располагается сиденье механика-водителя, в распоряжении которого имеются устройства наблюдения, устройства связи (прибор А-3 танковой переговорной системы — ТПУ), контрольно-измерительные устройства и, конечно, система управления БМП-2.
Позади механика-водителя располагается сиденье стрелка. Место оборудовано устройствами слежения ТНПО-170А и ТНП-165А, прибором А-3 ТПУ, а также бойницей для ведения огня из левой стороны машины.
В передней части БМП справа размещается моторно-трансмиссионный отдел. МТО по всей длине БМП совмещено с отделом управления. Оба отдела разграничены теплозвукоизоляционной стенкой, которая содержит входы для ремонта моторно-трансмиссионного отделения. Элементы смазки двигателя, системы охлаждения, масляная система трансмиссии, эжектор и воздухоочиститель совмещены в узел воздухоочистки и охлаждения, а планетарные элементы поворота, коробка передач и двигатель совмещены в силовой узел. Первый присоединяется к перекладинам крыши машины.
Боевая кабина находится по середине БМП-2. Данное отделение включает подбашенное пространство в кабине и башню машины. Именно боевое отделение содержит основное и дополнительное оружие и всё его вспомогательное оборудование. Кроме того, там размещаются оператор-наводчик (слева) и командир (справа). Поворачивающийся пол имеет комплекты боеприпасов для пулемета, а также механизм, который подаёт осколочно-фугасные и бронебойно-трассирующие снаряды к главному орудию. Боеукладки противотанковых управляемых ракет монтированы в количестве 3 штук на правом борту машины и 1 единица в подбашенном пространстве. Экипаж имеет устройства слежения, управления огнем и наведения на цель. У наводчика установлен прибор управления комплексом 902В постановки дымовых завес. У командира имеются прибор А-1 ТПУ и радиостанция Р-123М. Внутренняя связь осуществляется посредством А-2 ТПУ.
Боевая машина пехоты второй серии в полете
Десантное отделение кормовой части БМП вмещает 6 солдат. Каждое место оборудовано устройством наблюдения ТНПО-170А, а также имеются амбразуры для осуществления огня. Спешивание десантников производится через две двери, расположенные по обеим сторонам корпуса. Двери снабжены устройствами ТНПО-170А, а левая также имеет амбразуру. На крыше машины имеются 2 люка, в случае выхода десантников из плывущего БМП. Кроме того, верхние люки позволяют производить стрельбу по воздушным мишеням. Отдел в кормовой части делится на левую и правую части за счет размещения в центре 2-х аккумуляторов, топливных емкостей, элементов электрооборудования и обогревателя. Отделение имеет приборы А-4 ТПУ и А-3 внутренней связи. В правой двери монтирована Р-126 радиостанция.
30-мм орудие 2А42 с двухленточным питанием способно вести стрельбу осколочными трассирующими, осколочно-фугасно-зажигательными и бронебойными снарядами. Имеется два темпа ведения огня: 550 выстрелов в минуту (большой) и малый с темпом 200-300 выстрелов в минуту. Дистанция эффективной стрельбы по наземным целям составляет 4км для осколочных трассирующих и осколочно-фугасно-зажигательными снарядов, и 2 км для бронебойных. БМП-2 способно поражать дозвуковые летательные аппараты на расстояниях 2-2,5 км. Автоматическая пушка питается от боеукладки в 500 выстрелов (160 бронебойно-трассирующих). Смежный с основным орудием 7,62-мм пулемет ПКТ ведет огонь на дистанциях до 2 км при темпе стрельбы 700-800 выстр/мин..
Боевая машина пехоты второй серии
Основное орудие и совмещенный с ним ПКТ стабилизированы посредством электромеханического стабилизатора 2Э36-1. Прицеливание осуществляется пультами командира и оператора-наводчика. Стрельба может вестись в автоматическом режиме по наземным мишеням с ходу и на коротких остановках. После превышения 35 градусов вертикального угла склонения автоматической пушки режим стрельбы сменяется на полуавтоматический. Так же как и в случае с автоматическим режимом происходит стабилизация в двух плоскостях, однако точность падает. Для повышения эффективности огня существует дополнительное целеуказание, которое необходимо для скорого поворота башни на 30 градусов вдоль траектории движения цели.
Наводчик-оператор применяет гибридный активнопассивный ночной перископический и дневной прицел (х5-ночью; 5,6-днем).
С весны 86-го года начал использоваться БПК-2-42 с лучшими, чем у БПК-1-42 свойствами БПК-1-42. Вместе с этим в машине устанавливаются три перископических электронагревательных смотровых устройства ТНПО-170А и одно устройство ТНПТ-1. Командир БМП-2 имеет в своем распоряжении один ТНПТ-1, два ТНПО-170А и перископический дневной прицел 1ПЗ-3 с увеличения х1, 2, 4. Последний необходим для слежения и поиска наземных и воздушных противников.
Уничтожение тяжелой хорошо защищенной бронетехники производится ПТРК «Конкурс» и «Фагот», которые применяются в выносном варианте. Основным агрегатом выносной и машинной систем является 9Ш119М1-прицел. Члены экипажа переносят ПТРК из машинного в выносной вариант.
Немаловажную роль в обеспечении большой эффективности МП-2 играет вооружение членов десанта. В их число входят: 12 гранат Ф-1, 2 зенитных комплекса 9К34 (вместо одного из них может укладываться РПГ-7 с 5 гранатами ПГ-7В), 6 автоматов и 2 пулемета. Боеукладка для пулемета включает 6 коробок с лентами по 200 патронов, 4 коробки с лентами по 100 патронов и коробка с 440 патронами.
БМП-2
Комплекс снижения заметности состоит из термодымового оборудования многократного действия, которое создает плотные дымовой завесы шириной 100-150 м, а также имеются шесть дымовых гранатометов калибра 81 мм комплекса 902В «Туча». Последние позволяют с помощью дымовых гранат 3Д6 (массой 2,4 кг) устанавливать дымовые завесы на дальностях 200-300 м. В целом, защитные характеристики БМП-2 такие же, как у БМП-1.
БМП-2 обладает корпусом, сваренным из катаных листов броневой стали. Элементы корпуса машины имеют разнообразную толщину и углы для придания наилучшей стойкости к снарядам. Схема корпусов БМП-1 и БМП-2 практически одинаковы. Основные различия заключаются в схеме крыши корпуса машины, что связано с монтированием более тяжелой башни. Сварная двухместная башня изготовлена в виде конуса из броневой стали. На крыше башни имеются люки наводчика и, перфорации для монтирования прицелов БПК-1-42 и 1ПЗ-3, а также опоры для ПТУР. В местах стыков листов брони, на люках имеются резиновые прокладки, герметизирующие отделения БМП-2. Кроме того, в корпус машины накачивается очищенный воздух, имеется также установка химической и радиационной разведки (ПРХР), закрывающиеся и постоянные уплотнения, исполнительные механизмы. Таким образом, за счет высокой герметичности корпуса и использования спец/мер бронирования, машина обеспечивается защитой от ОМП.
БМП-2 снабжена системой огнетушения, состоящей из 2 баллонов с огнетушащим составом «Хладон» 114В2, прибора управления, трубопроводов, 4 термодатчиков в МТО. В дополнение предусматривается ручной огнетушитель ОУ-2. Бронемашина имеет 4-тактный 6-цилиндровый бескомпрессорный дизельный двигатель УТД-2001 жидкостного охлаждения с непосредственным впрыском. Его мощность 210…221 кВт. Масса — 700 кг. Объем топливных емкостей — 460 литров.
Трансмиссия механическая. Гусеничный движитель с передним расположением ведущих колес. Гусеницы цевочного зацепления с резинометаллическими шарнирами. Ширина гусеницы 300 мм, масса 625 кг (каждая). Ведущие колеса сварно-литые со съемными зубчатыми венцами. Направляющие колеса сварно-литые, установлены в кормовой части корпуса машины на кривошипах механизма натяжения гусениц. Опорные и поддерживающие катки сварные с обрезиненными ободами. Масса опорного катка 41 кг. Для смазки опорных катков используется Литол-24, поддерживающих катков — масло МТ-16п.
Подвеска независимая, торсионная с гидравлическими телескопическими амортизаторами двустороннего действия на первых, вторых и шестых узлах подвески. На 2-х и 4-х узлах установлены резиновые, а на 1-х и 6-х — пружинные упоры (ограничители хода катков).
————
otvaga.narod.ru
warinform.ru
Боевые машины пехоты | огнестрельное оружие России
Боевые машины пехоты
Achzarit — бронетранспортер Израиля.
Тяжелые израильские бронетранспортеры Achzarit были приняты на вооружение для временного усиления боевого парка бронетанковых и пехотных частей армии самообороны Израиля. Принятие на вооружение этой машины обусловлено бережливостью израильтян, которых постоянные войны против других государств приучили рачительно обходиться с военной техникой. Читать далее →
Boxer — боевая машина пехоты Германии и Голландии.
БМП Boxer — новый германо-нидерландский универсальный бронетранспортер, предназначенный для выполнения заданий на переднем крае боевых действий. Германия разрабатывала его в качестве дополнения по программе IdZ (Infanterist der Zukunft), предусматривающей разработку комплекта экипировки и системы вооружения военнослужащего — «комплекта пехотинца будущего». Читать далее →
MCV-80 Warrior — боевая машина пехоты Великобритании.
Бронемашина MCV-80 (Mechanised Combat Vehicle 80) Warrior, или FV510, — современная британская боевая машина пехоты, первая машина этого класса в армии Великобритании. Разработана для замены состоявших на вооружении в британской армии бронетранспортеров FV432 с целью усилить систему вооружения бронетанковых и пехотных подразделений. Кроме того, машинами MCV-80 Warrior предполагалось вооружить воздушнодесантные части, поскольку ничего подобного советской БМД (боевой машине десанта) британские десантники не имели. Читать далее →
Puma — боевая машина пехоты Германии.
Puma — перспективная германская бронированная боевая машина пехоты. Она предназначена для поэтапной замены устаревающих БМП Marder. Разработкой новой машины, выпуском опытной партии и ее доработкой занимаются ведущие немецкие оборонные концерны KMW (Krauss-Maffei Wegmann) и RLS (Rheinmetall-Landsysteme). На сегодня ее стоимость составляет 5 млн долларов, что ставит машину в разряд самых дорогих БМП в мире. Читать далее →
Bradley — боевая разведывательная машина США
M2 Bradley и M3 Bradley на данный момент являются основными боевыми машинами пехоты армии США. М2 разрабатывалась в свое время как дополнение в номенклатуре бронетехники к стоявшим на вооружении бронетранспортерам М113. Читать далее →
IAV Stryker — боевая машина пехоты США и Канады.
БМП Stryker — американская колесная бронированная боевая машина, созданная компанией General Dynamics Land Systems. Концепция применения машины подразумевает ее использование в силах быстрого реагирования, при этом Stryker может перебрасываться в проблемные регионы по воздуху: одна единица на самолете С-130, две — на С-1 7 и четыре — на транспортнике С-5. Читать далее →
M113A3 — бронетранспортер США.
M113A3 — самая современная версия американского БТР М113, принятого на вооружение в 1960 г. и послужившего основой для более чем 40 боевых машин самого разного назначения. Начиная с 1960-х гг. было выпущено около 85 тыс. БТР М113 разных модификаций, а также техники на его основе. Читать далее →
БМП-3 — боевая машина пехоты России.
БМП-3 — гусеничная бронированная машина, предназначенная для усиления пехотных и мотострелковых подразделений, огневой поддержки личного состава и доставки его на передний край, а также повышения мобильности и защищенности указанных подразделений. На поле боя БМП-3 призваны взаимодействовать с другой техникой, видами и родами войск. Могут использоваться в условиях применения ядерного оружия для защиты личного состава и многих других целей. Читать далее →
БПМ-97 «Выстрел» — бронированная пограничная машина.
БПМ-97 «Выстрел» — это легкобронированная полноприводная бронемашина, которая может использоваться в качестве пограничного, разведывательного, штабного, сани тарного или патрульного автомобиля. Это вероятная альтернатива ныне эксплуатирующимся БТР-80. «Выстрелы» используются и гражданскими компаниями для перевозки ценностей, взрывчатых веществ, денег, арестантов. Читать далее →
БТР-90 «Росток» — бронетранспортер.
БТР-90 «Росток» — российский плавающий бронетранспортер, предназначенный для вооружения мотострелковых подразделений сухопутных войск, транспортирования бойцов и огневой поддержки на поле боя. Читать далее →
rus-guns.com
бмп:бмп-2м_бережок [Свободная энциклопедия мирового вооружения]
БМП-2 одна из самых массовых боевых машин пехоты. Предназначенная для транспортировки солдат к переднему краю, повышения их мобильности, вооруженности и защищенности, в том числе и при применении ядерного оружия. БМП-2 принята на вооружение в 1980 году, серийно выпускалась до 1990 года. В настоящее время в только в российской армии насчитывается около 5000 таких машин. С момента начала эксплуатации прошло довольно много времени, поэтому на повестку дня встал вопрос о модернизации данной техники и как результат появился вариант модернизации, который получил название БМП-2М «Бережок».
Анализ тенденций развития современного вооружения показывает, что почти все основные характеристики БМП-2, прежде всего управляемого снаряда, требуют существенных улучшений. Главное значение при этом принимает необходимость поражения современных основных боевых танков, оборудованных динамической защитой. Помимо этого, дальность стрельбы обычной БМП-2 в ночное время равна 800 метров, в то время как большинство современных БМП и танков оснащены тепловизорами способными эффективно распознавать цели на расстоянии в 2000-2500 метров. Перезарядка ПТУР «Конкурс» стоящих на вооружении БМП-2 связана с большими потерями времени и вероятностью поражения одного из членов экипажа огнем стрелкового оружия или осколками при перезарядке комплекса. К тому же серьезным недостатком комплекса вооружения является невозможность стрельбы ПТУР на ходу.
Важнейшей задачей является и совершенствование неуправляемого оружия, которое более эффективно и экономично при ведении боя в ближней зоне против пехоты противника. Однако устранение этой проблемы на штатной БМП-2 весьма ограничено использованием неавтоматизированной системы управления огнем.

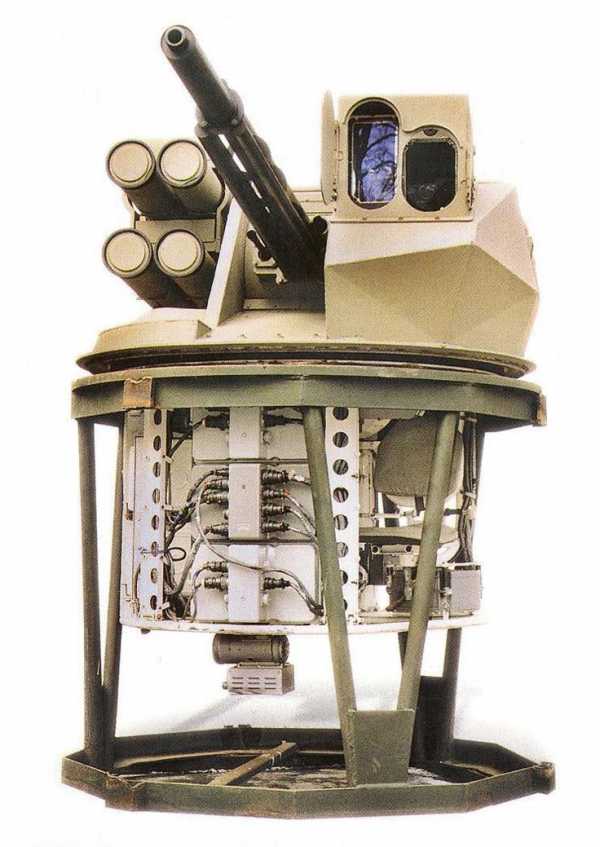

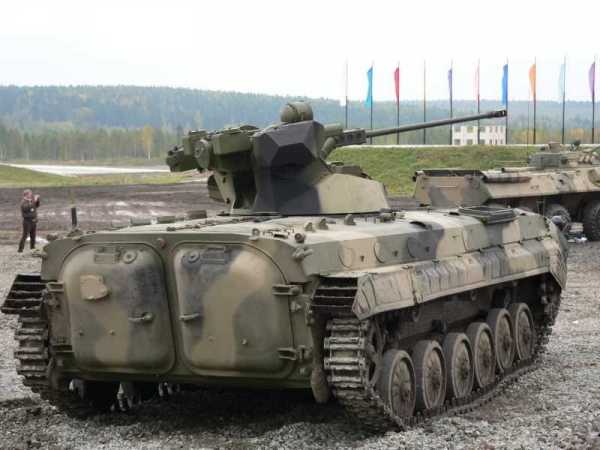

БМП-2М «Бережок»Модернизация машины, проведенная ГУП «Конструкторское бюро приборостроения», позволила , по заявлениям разработчиков, увеличить ее огневую мощь по сравнению с базовой моделью в 3-4 раза. Модернизированная БМП-2 не осталась без внимания стран эксплуатирующих исходный вариант этой БМП. Машина была продемонстрирована представителям вооруженных сил Индии и получила от одобрение индийских. Первый экспортный контракт на модернизацию 300 БМП-2 до уровня БМП-2М «Бережок» был заключен с Алжиром в 2005 году.
Модернизированные БМП-2М алжирской армии на территории бронетанкоремонтного завода BCL министерства обороны Алжира в Блида (с) Isatis / T800 / forcesdz.comБМП-2М «Бережок» обладает автоматизированной всесуточной системой управления огнем (СУО) с автоматом сопровождения, которая была унифицирована с ранее разработанным комплексом «Бахча». Вооружение БМП состоит из противотанковых управляемые ракет «Корнет» с эффективной дальностью стрельбы 5 км. с возможностью применения в дневное и ночное время по сильнобронированным целям, 30-мм пушки для борьбы с легкобронированной техникой и пехотой противника, а также автоматического гранатомета АГ-17 для работы по площадям – живой силе и окопам противника. Данный комплекс, оснащенный новой СУО позволяет БМП решать весь спектр задач, который возложен на более тяжелые боевые машины (основные танки) в любое время суток.
Помимо этого на машину устанавливается новый двигатель повышенной мощности УТД-23 (370 л/с, удельная мощность 28 л.с./т.) против штатного двигателя УТД-20 (300 л/с, удельная мощность 23 л.с./т). Установка более мощного двигателя позволяет повысить среднюю скорость по грунтовым дорогам на 30% до 44 км/ч, а также повысить на 64% удельную силу тяги на максимальной скорости. Вместе с этим удалось добиться снижения на 5% уровня потребления топлива при движении по грунтовым дорогам.
Произошла замена штатного командирского прицела БПК-2-42 на новый комбинированный (дневной/ночной), который был максимально унифицирован с прицелом наводчика. Даная модернизация позволила повысить точность стрельбы всеми видами боеприпасов, в том числе и на ходу, и вести боевую работу машины круглосуточно. Новый прицел оснащен лазерным дальномером, который также используется в качестве прибора наведения ПТУР. Для повышения точности стрельбы и улучшения условий боевой работы была произведена замена блоков стабилизатора вооружения на более современные, а также установлен цифровой баллистический вычислитель с комплексом датчиков (параметров атмосферы, типа снарядов, угла наклона цапф пушки, угловой скорость цели и др.). Боекомплект пушки пополнился новым бронебойным подкалиберным снарядом «Трезубка» с более высокими характеристиками пробиваемости (эффективная дальность стрельбы по целям класса БТР – 2200 м).
ПТРК «Корнет» на БМП-2МПТРК «Корнет» оснащенный полуавтоматической лазерно-лучевой системой наведения обладает достаточно высокой бронепробиваемостью (до 1200 мм), что позволяет ему поражать многие современные танки, в том числе оснащенные динамической защитой. Дальность стрельбы по целям днем – 5500 м, ночью – 4500 м. «Корнет» устанавливается на многозарядной пусковой установке, не требующей перезарядки во время боя, всего имеется два боевых контейнера по 2 ракеты. Повышение боевой эффективности достигается за счет увеличения максимального урона и повышения боевой скорострельности, также применение комплекса снижает опасность поражения экипажа БМП. Предусмотрена и стрельба залпом двумя ракетами.
В качестве дополнительного средства усиления огневой мощи в состав БМП-2М «Бережок» входит 30 мм автоматический гранатомет АГ-17. Стабилизированная в вертикальной плоскости установка, имеющая бронированный магазин на 300 гранат, размещается в тыльной части башни. Применение гранатомета во время боя, в том числе и при стрельбе в движении, позволяет эффективно бороться с живой силой противника в складках местности, окопах, за какими-либо преградами на расстоянии до 1700 м.
В ходе дальнейших модернизаций машина получила новый панорамный прицел командира, чуть измененное расположение гранатомета АГ-17, а пусковые контейнеры ПТУР «Корнет» были защищены бронекожухами, именно в таком виде модернизированная БМП получила свое название БМП-2М «Бережок».
После модернизации боевая машина осталась эффективным транспортным средством, которое получило возможность успешно выполнять другие боевые задачи (противотанковые, зенитные) на уровне специализированной техники. В итоге расчетная боевая эффективность БМП-2М выросла в 3,2 раза (в качестве показателей эффективности в расчет брался боевой потенциал применяемых комплексов вооружения). Так при выполнении стандартной боевой задачи (атака опорного взводного пункта усиленной ротой БМП) за счет возросшей дальности эффективной стрельбы с ходу всеми видами оружия, в том числе из гранатомета, потери в бою уменьшаются в 2,4-2,6 раза, а затраты на выполнение боевого задания снижаются в 1,5-1,7 раза.
Не смотря на значительное усиление огневой мощи разработчика не удалось сколь нибудь серьезно усилить защищенность БМП. В принципе, можно сказать что бронирование БМП-2М снизилось по сравнению с вариантом БМП-2Д, в виду требования сохранения военных к плавучести. Требование сохранения плавучести не позволяет увеличить вес БМП-2М не смотря на то, что ходовая часть обладает некоторым запасом. Плохая устойчивость БМП-2М к обстрелу даже бронебойными пулями ручного стрелкового оружия, не говоря уже про автоматические пушки других БМП и БТР, а так же весьма низкая устойчивость к воздействию фугасных мин делает даже модернизированный БМП-2М сильно уязвимой в условиях современного боя. Опыт применения БМП-2 в Афганистане и Чечне и различного рода локальных конфликтах требует более серьезного подхода к вопросу ее защиты, тем более что это частично осуществлено в других вариантах модернизации, например в белорусско-словацком БМП Кобра. Однако, к огромному сожалению, даже в последних модернизациях прослеживается пренебрежение к жизни солдата.
wiki.worldweapons.ru
