Су 47 с крылом обратной стреловидности напоминает крылатого хищника и название «Беркут» этот экспериментальный самолёт заслужил способностью резко менять угол атаки и траекторию полёта, продемонстрировав феноменальную маневренность на трансзвуковых скоростях.
История создания истребителя Су 47
Изначально проект носил обозначение Су 37 и предназначался для экспериментальных разработок машины с крылом обратной стреловидности. Главный конструктор проекта М.А. Погосян рассчитывал отработать ряд передовых технологий, необходимых для создания нового поколения самолётов.

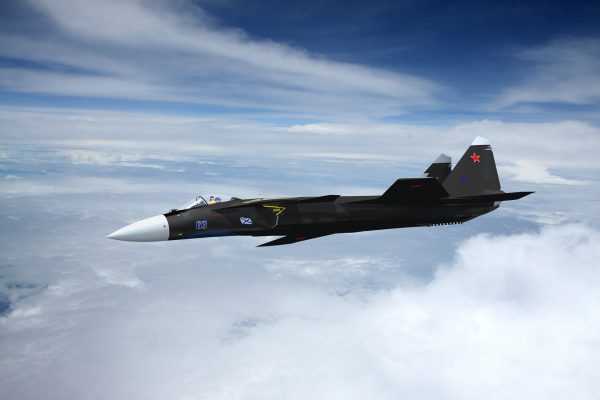

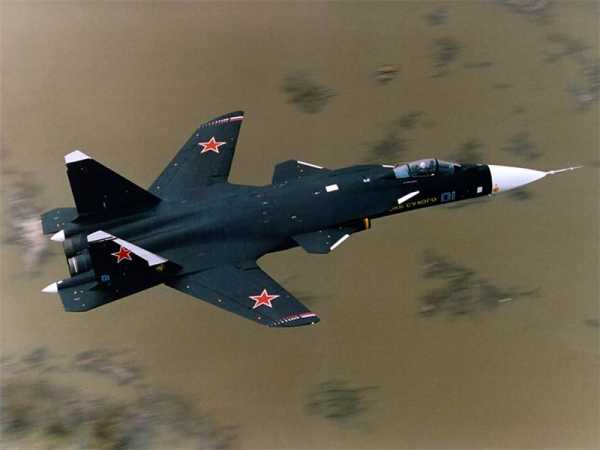

су 47 фото
В 1988 году по недальновидности военного руководства ВВС СССР программа перестала существовать. Спустя некоторое время к экспериментальной машине проявил интерес ВМФ СССР и проект продолжили как палубный истребитель для авианесущих крейсеров под индексом Су-27КМ. Но и здесь его постигла неудача, последовавший распад Советского Союза и финансовый кризис переложили бремя ответственности за дальнейшее существование проекта на ОКБ Сухого.
Надо отдать должное работникам ОКБ, работа хотя и со скрипом, но продвигалась, и уже в 1997 году в конце сентября машина под обозначением Су-47 выполнила первый 30-минутный полёт. На выставке авиационной техники МАКС-1999 самолёт был продемонстрирован широкой общественности, а на МАКС-2001 Су-47 получил название «Беркут».
Описание самолёта Су 47
Аэродинамическая схема машины – неустойчивый интегральный триплан с крылом верхнего расположения обратной стреловидности и передним горизонтальным оперением (ПГО). Хвостовое и переднее оперение выполнены по схеме цельноповорачивающихся поверхностей. Предусмотрено осуществление динамического торможения на малых и сверхзвуковых скоростях с выходом на большие углы атаки.

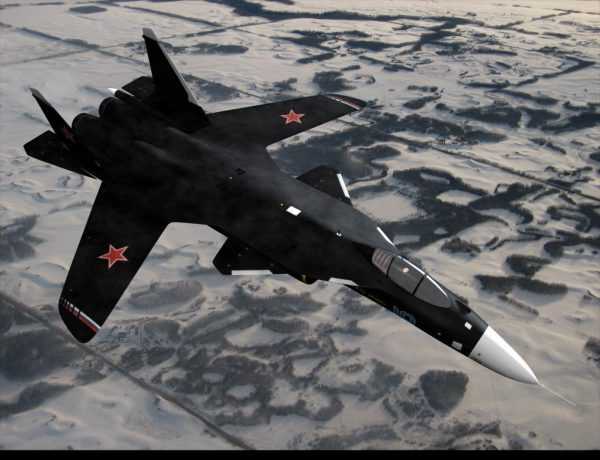

Су 47 беркут
Передовая технология изготовления обшивки фюзеляжа делает возможным производить конструкции длиной до восьми метров сначала в виде плоских поверхностей, после чего преобразовывать их в форму двойной кривизны любой конфигурации, делая стыки более точными и гладкими. Это не только позволило улучшить аэродинамику и свести к минимуму стыковочные узлы, но и значительно снизить вес машины и увеличить её радиопрозрачность.
Если корпус самолёта изготовлен из сплавов алюминия и титана с небольшой долей композита, то консоли крыла и центроплан на 90% выполнены из композиционных материалов. Крыльевые консоли сделаны складными с отклоняемым носком, по всей задней части, исключая корневые наплывы расположены закрылки, состоящие из одной секции и элероны. ПГО выполнено в форме трапеции и закреплено в месте сопряжения крыла и фюзеляжа, кили с рулями направления конструктивно схожи с Су-27 и имеют развал во внешнюю сторону.
«Беркут» оснащён силовой установкой из двух турбореактивных двигателей Д-30ФБ с нерегулируемыми воздухозаборниками. В дальнейшем предполагают установить на машину два ТРДДФ АЛ-41Ф с всеракурсным вектором тяги.
Основные стойки шасси в убранном положении размещаются в нишах между воздухозаборниками двигателей, носовая стойка убирается вперёд в корпус самолёта против воздушного потока.
Фонарь кабины пилота такой же, как у Су-27, главное отличие внутри – катапультируемое кресло, установленное под углом 300, при этом воздействие перегрузок снижается, что очень ценно для пилота при выполнении резких маневров. Цифровое оборудование и дисплеи отображают необходимую информацию для пилота, управление машиной осуществляется боковой ручкой с малым ходом и тензоРУДом.

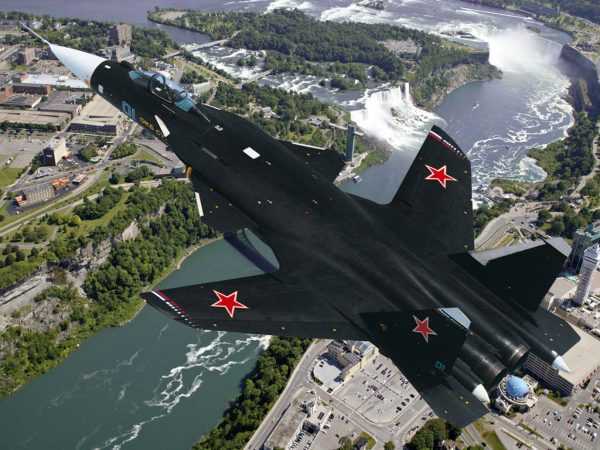

Су 47 над ниагарским водопадом
Современное ЭДСУ российского производства многоканальной схемы в цифровом формате, автоматическая система управления, включающая инерциальную систему навигации с лазерными гироскопами и навигация по спутнику и «цифровой карте» — всё это оснащение
Су 47 широко применяется на поздних модификациях машин Сухого.Бортовое радиолокационное оборудование включает в себя помимо основного локатора в носовом обтекателе, две антенны, контролирующие заднюю полусферу, размещены между соплами силовой установки и крылом.
РЛС с плоской фазированной решёткой и электронно-механическим сканированием увеличивает обзорный сектор до 600 во всех направлениях, позволяет находить цели на расстоянии до 245 км, вести одновременно 24 самолёта и поражать разом восемь целей.
Технология «стелс» предполагает размещение вооружения внутри самолёта – управляемых ракет средней и малой дальности и высокоточного вооружения УР и КАБ класса «воздух – земля». В левом корневом наплыве размещена 30-мм пушкаГШ-301.
Су 47 технические характеристики
- Площадь крыла – 56 м2.
- Длина самолёта – 22,6 м.
- Высота самолёта – 6,4 м.
- Силовая установка – 2 х ТРДДФ Д30-Ф6.
- Тяговооруженность – 2 х 15500 кгс.
- Нормальный взлётный вес – 25670 кг.
- Максимальный взлётный вес – 34 т.
- Скорость у земли – 1400 км/час.
- Скорость на высоте – 2200 км/час.
- Перегоночная дальность полёта с ПТБ – 5500 км.
- Боевой радиус на сверхзвуке – 800 км.
- Дозвуковой боевой радиус – 2 тыс. км.
- Вооружение – одна 30-мм пушка ГШ-301, УР различного назначения до 8 тыс. кг.
Интересные факты о истребителе Су 47
Су 47 используется как летающая лаборатория, многие наработки в процессе исследований этой машины легли в основу применения самолёта пятого поколения Т-50.

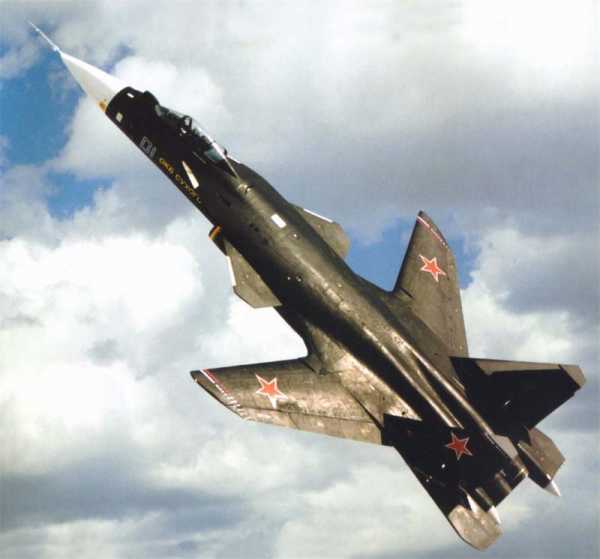

Су 47 Беркут
«Беркут» первый российский самолёт с крылом обратной стреловидности, который признан перспективным в отличие от подобных проектов западных конструкторов.
Занимательная история произошла после публикации «Воздушным вестником» снимка с заседания Военного Совета, где на столе стояла модель
«Беркута» с характерной формой крыла обратной стреловидности. До этого руководство ОКБ вообще отрицало существование такого самолёта, но западные специалисты смогли по снимку подготовить рисунки этого перспективного самолёта.Су 47 «Беркут» видео
https://www.youtube.com/watch?v=lqkDW85o22g
aviarf.ru
Обои на которых есть «су 47 беркут» для Android, iPhone и компьютера.
Обои на которых есть «су 47 беркут» для Android, iPhone и компьютера.Обои на которых есть су 47 беркут
беркуты птицы спарринг1969 x 1200, 427 кБ
увеличить
сохранитьберкут эмблема шеврон фон обои широкоформатные полноэкранные широкоэкранные широкоформатный1920 x 1440, 529 кБ
увеличитьсохранитьберкут хищник птицы1920 x 1750, 513 кБ
увеличитьсохранитьсу-47 су сухой беркут1920 x 1280, 144 кБ
увеличитьсохранитьсу-47 беркут с- 37 firkin крыло обратной стреловидности истребитель рисунок1920 x 1080, 313 кБ
увеличитьсохранитьсухой су-47 беркут город облака су- 471920 x 1080, 434 кБ
увеличитьсохранитьми- 28н «беркуты» ударные вертолеты взлет1920 x 1280, 309 кБ
увеличитьсохранитьреактивных самолетов су-47 беркут истребитель1920 x 1200, 252 кБ
увеличитьсохранитьптица беркут портрет1920 x 1356, 163 кБ

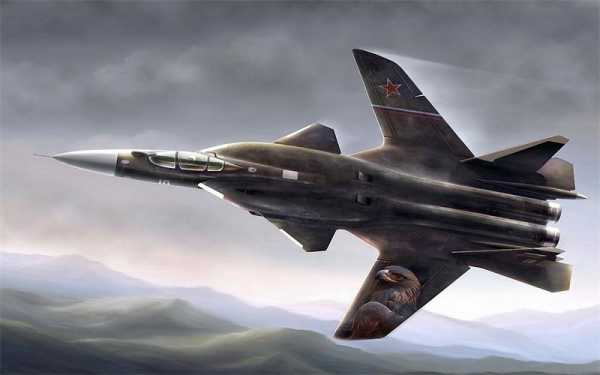

увеличитьсохранитьарт птица самолёт су-47 беркут firkin проект российского перспективного палубного истребителя1920 x 1200, 372 кБ
увеличитьсохранитьсу-47 беркут сухой1920 x 1268, 137 кБ
увеличитьсохранитьсухой су-47 беркут су1920 x 1280, 196 кБ
увеличитьсохранитьЕщё картинки
открыть корзинуочистить корзинуw-dog.ru
Су-47 (С-37) «Беркут»
История создания Су-47 «Беркут»
Первоначально, до 1991 года, совместно с Иркутским авиазаводом предполагалось построить несколько опытных машин С.32 (для летных и статических испытаний).
В дальнейшем, когда государственное финансирование программы фактически прекратилось и она приобрела статус «инициативной», было принято решение о постройке лишь одной «экспериментальной» машины, получившей индекс «С-37».
После «обжатия» на статиспытаниях до нагрузок, не превышающих эксплуатационные, самолет предполагалось использовать и для летных испытаний.
Современные методы статических испытаний позволили с высокой точностью оценить прочность конструкции, не доводя ее до разрушения.
В результате удалось значительно ускорить программу и снизить ее стоимость.
Из-за отсутствия «штатных» двигателей было решено в качестве временной меры установить на машину два ТРДДФ Д-30Ф11 (2 х 15.600 кгс) — модификацию Д-30Ф6, созданных для истребителя МиГ-31.
В дальнейшем самолет мог быть переоснащен двигателями пятого поколения АЛ-41Ф (2 х 20.000 кгс), снабженных системой УВТ.
Крупногабаритные толстостенные панели крыла из углепластика были изготовлены на «Обнинском научно-производственном предприятии «Технология».
Постройка планера машины была завершена к середине 1996 г. и после цикла прочностных испытаний в конце года он был передан для достройки.
Первый полет
К маю 1997 г. были закончены все основные монтажно-сборочные работы и в середине июля самолет перевезли на ЛИС ОКБ на территории ЛИИ им. Громова в г.Жуковском.
В сентябре начались скоростные рулежки, а уже 25 числа того же месяца самолет, получивший обозначение «С.37» и имя «Беркут» совершил свой первый полет.
Его пилотировал летчик-испытатель И.В.Вотинцев. Первая серия испытаний продолжалась до весны 1998 года после чего самолет был поставлен на доработку. Позже летные испытания возобновились.
С марта 1998 г. (согласно пресс-релизу АООТ «ОКБ Сухого», 2000 г.) главным конструктором самолета является С.С.Коротков.
В 1999 году самолет С.37 был включен в государственный оборонный заказ, что должно улучшить финансирование программы.
«Беркут» рассматривается, в первую очередь, как экспериментальный самолет, предназначенный для летной проверки новых технических решений и демонстрации технологий (в частности, средств снижения заметности), а также отработки элементов сверхманевренности.
В дальнейшем он должен стать прототипом высокоманевренного многофункционального истребителя пятого поколения.
Из С-37 в Су-47
В августе 1999 г. С-37 впервые продемонстрировал пилотаж на авиасалоне МАКС’99.
Позднее ему было присвоено наименование Су-47.
В марте 2000 г. «ОКБ Сухого» приступило к следующему этапу испытаний «Беркута», уже включая диапазон сверхзвуковых скоростей. В 2000 года С-37 завершил программу «Сверхзвук», его общий налет составил 149 часов.
Летные испытания С-37, продолжавшиеся несколько лет, показали, что справиться с тряской, к сожалению, ОКБ Сухого не удалось
ОСОБЕННОСТИ КОНСТРУКЦИИ
Самолет С.37 выполнен по аэродинамической схеме «интегральный неустойчивый триплан» с высокорасположенным крылом обратной стреловидности, цельноповоротным ПГО и цельноповоротным задним хвостовым оперением относительно небольшой площади. Обеспечивается возможность выполнять динамическое торможение с выходом на углы атаки до 120° на скоростях от предельно малых до сверхзвуковых.
Применение крупногабаритных панелей длиной до восьми метров позволило добиться чрезвычайно высокой гладкости поверхности самолета и свести к минимуму крепеж. Это не только облагородило аэродинамику и снизило массу планера, но и уменьшило его радиолокационную заметность.
Конструкция планера на 13% по массе выполнена из композиционных материалов (в дальнейшем процент использования КМ должен быть существенно увеличен). На самолете применены принципиально новые «интеллектуальные» композиционные материалы для самоадаптирующихся и саморазгружающихся конструкций.
Ряд элементов (фонарь, шасси, некоторые бортовые системы), для снижения стоимости и ускорения работы по программе, заимствован у серийных истребителей семейства Су-27.
Крыло обратной стреловидности
Крыло обратной стреловидности (по передней кромке -20°, по задней -37°) в консольной части и прямой стреловидности — в корневой имеет удлинение порядка 4,5 и выполнено на 90% из композиционных материалов.
Консольная часть крыла выполнена складной. Ее передняя поверхность снабжена отклоняемым носком, а всю заднюю поверхность занимают односекционный закрылок и элерон.
Имеется развитый корневой наплыв, к которому крепится цельноповоротное ПГО, имеющее трапециевидную в плане форму.
Стреловидность ПГО по передней кромке +50°, по задней кромке -16°.
Цельноповоротное заднее хвостовое оперение имеет стреловидность по передней кромке 50°.
Фюзеляж выполнен, в основном, из алюминиевых и титановых сплавов.
Его сечение близко к овальному. Передняя часть носового обтекателя выполнена «приплюснутой», с оребрением. В хвостовой части расположены два обтекателя, которые в дальнейшем могут быть использованы для размещения различного радиоэлектронного оборудования.
Вертикальное оперение конструкционно подобно оперению самолета Су-27, однако имеет значительно меньшую относительную площадь (это достигнуто за счет аэродинамической компоновки, обеспечивающей повышенную эффективность работы ВО на больших углах атаки).
Кили имеют развал во внешнюю сторону, что, в сочетании с уменьшенной площадью ВО, снижает радиолокационную заметность самолета.
Фонарь кабины практически аналогичен фонарю самолета Су-27. Кресло К-36ДМ, установленное на экспериментальном самолете, имеет спинку, наклоненную на 30°, что уменьшает воздействие на летчика высоких перегрузок, характерных для маневренного воздушного боя (в перспективе самолет может быть оснащен усовершенствованным катапультным креслом, обеспечивающим, в частности, спасение летчика на малых высотах из перевернутого положения).
Основные опоры шасси снабжены одним колесом и убираются в ниши по бокам воздушных каналов воздухозаборника. Передняя двухколесная стойка убирается в фюзеляж поворотом вперед.
СИЛОВАЯ УСТАНОВКА
Экспериментальный самолет снабжен двумя ТРДДФ Д-30Ф6 (2х15.600 кгс) расположенных в хвостовой части фюзеляжа. В дальнейшем предполагается переоснащение самолета двигателями АЛ-41Ф с системой управления вектором тяги.
Нерегулируемые воздухозаборники, форма сечения которых близка к сектору круга, расположены под крыльевыми наплывами. Воздушные каналы имеют S-образную форму, что обеспечивает экранирование лопаток компрессоров ТРДДФ.
На верхней поверхности фюзеляжа расположены две створки, служащие для дополнительного забора воздуха при маневрировании и на взлетно-посадочных режимах.
СИСТЕМЫ И ОБОРУДОВАНИЕ
На самолете С.37 установлена интегрированная система дистанционного управления полетом, способная решать задачи вывода из штопора и пилотирования посредством боковой ручки, разработанная специалистами МНПК «Авионика» и используемая, также, на истребителе Су-37 (поколение «4+»). Ведутся работы по созданию для «Беркута» «борта» пятого поколения.
Предусмотрено оснащение истребителя, созданного на базе экспериментального самолета «С.37», современным комплексом БРЭО, включающим импульсно-доплеровскую многофункциональную БРЛС переднего обзора и радиолокационную станцию заднего обзора.
Перед козырьком остекления фонаря кабины, со смещением вправо, установлен обтекатель оптической головки оптиколокационной станции.
ВООРУЖЕНИЕ
На опытном самолете вооружение отсутствует. Серийный истребитель, созданный на базе «Беркута», должен нести часть управляемых средств поражения на внутренних узлах подвески. Предусмотрена возможность установки и подкрыльевых узлов внешней подвески.
В левом крыльевом наплыве установлена встроенная пушка типа ГШ-301 (30мм).
Источник testpilot.ru
Поделиться в соц сетях
sciencestory.ru
СУ-47 беркут. Оружие и военная техника. Добавил Михаил Ситников — VilingStore.net
Российский истребитель Су-47 «Беркут » или С-37 прототип истребителя пятого поколения. Эта красивая мощная машина имеет чёрный цвет, что делает её ещё более грозной и внушительной. Требования к российскому истребителю пятою поколения предусматривают достижение значительно более высокого, чем у самолетов четвертого поколения, боевого потенциала. Новые истребители должны отличаться от предшественников повышенной боевой автономностью при круговой осведомленности о тактической обстановке, всережимностью применения, сверхзвуковой крейсерской скоростью, малозаметностью и сверхманевренностью.

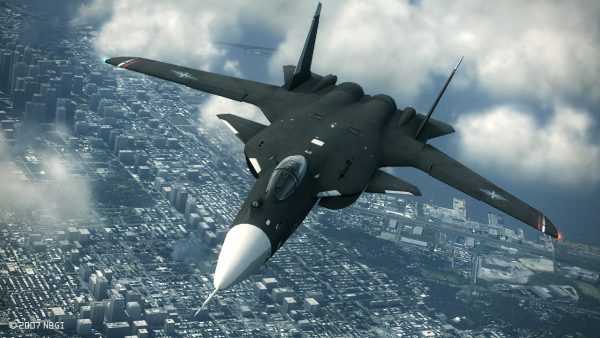

СУ-47 беркут
асть поставленных задач может быть решена только за счет реализации принципиально новых аэродинамических компоновок. Одной из таких компоновок является компоновка с крылом обратной стреловидности (КОС), позволяющая улучшить, в первую очередь, маневренность самолета на дозвуковых скоростях. В 1980 г. ОКБ им. П.О. Сухого совместно с отраслевыми научными центрами приступило к разработке истребителя с КОС. До 1991 г. предполагалось построить совместно с Иркутским авиазаводом три опытные машины (две для летных и одну для статических испытаний). В дальнейшем число самолетов было решено ограничить двумя, а во второй половине 1990-х годов, когда государственное финансирование программы фактически прекратилось и она приобрела статус «инициативной», было принято решение о постройке лишь одной «экспериментальной» машины получившей индекс С-37.
На самолете Су-47 применены принципиально новые «интеллектуальные» композиционные материалы для самоадаптирующихся и саморазгружающихся конструкций (на долю КМ приходится 13% массы планера). В фюзеляже, изготовленном в основном из алюминиевых и титановых сплавов, сформировано шесть грузоотсеков, что позволяет отработать элементы размещения вооружения на малозаметных маневренных самолетах.
Консоли крыла Су-47, почти на 90% изготовленного из КМ, выполнены складывающимися. Это, а также применение убирающегося в фюзеляж тормозного гака, позволяет оценить возможности использования С.37 в качестве истребителя корабельного базирования. Ряд элементов конструкции (фонарь кабины летчика, шасси, некоторые бортовые системы) для снижения стоимости и ускорения работы по программе заимствован у серийных истребителей Су-27 и Су-33. Для самолета создана интегрированная система дистанционного управления полетом, способная решать задачи вывода из штопора и пилотирования посредством боковой ручки.
Пилотирование Су-47 осуществляется без снятия рук с РУС и РУД. Это осуществлено не наращиванием количества управляющих элементов, а посредством более полного использования функциональных возможностей традиционных органов управления и различных комбинаций стереотипных действий. Многофункциональные пульты управления позволили более рационально организовать работу летчика, обеспечив его в каждый конкретный момент необходимым набором органов управления, локализованных в одном удобном для работы месте. Такие пульты являются ядром комплекса управления БРЭО.
Первый полет самолета Су-47 состоялся 25 сентября 1997 г. К марту 2000 г. было выполнено более 70 испытательных полетов, достигнута сверхзвуковая скорость. В настоящее время Су-47 рассматривается, в первую очередь, как экспериментальный самолет, предназначенный для летной проверки новых технических решений и демонстрации технологий (в частности, средств снижения заметности), а также отработки элементов сверхманевренности. В дальнейшем он должен эволюционировать в прототип многофункционального истребителя пятого поколения.
Су-47 оснащен ТРДДФ Д-30Фб. В дальнейшем самолет предполагается оснастить двигателями АЛ-41Ф в классе тяги 20 000 кгс с системой управления вектором тяги. Другим вариантом является оснащение самолета ТРДДФ Р79М-300 (18 500 кгс) с системой УВТ (обеспечивающей отклонение вектора тяги в вертикальной плоскости на угол ±20°), цифровой системой управления и усовершенствованной камерой сгорания. Использование новых двигателей обеспечит самолету способность выполнять сверхзвуковой крейсерский полет на бесфорсажном режиме.
Тактико-технические характеристики истребителя Су-47 (С-37) «Беркут»
Двигатель, тип х кол, название ТРДДФх2, Д-30Ф6
Тяга: форсажная, кгс 15 600
Размах крыла, м / площадь крыла, м2 16,70 / 56,00
Длина самолета / высота самолета, м 22,60 / 6,40
Масса: максимальная взлетная, кг 34 000
Максимальная скорость на высоте / у земли, км/ч
2200 / 1400
Практический потолок, м 18 000
Максимальная дальность, км 3300
Экипаж, чел. 1
vilingstore.net
СУ-47 — все про оружие человечества
СУ-47 <Беркут>
Разработчик: ОКБ Сухого
Страна: Россия
Первый полет: 1997
Тип: Многоцелевой истребитель
Су-47 «Беркут» (C-37) — проект российского перспективного палубного истребителя, разработанный в ОКБ им. Сухого. Истребитель имеет крыло обратной стреловидности, в конструкции планера широко используются композитные материалы. Главный конструктор — Михаил Симонов.
Модификация Су-47
Размах крыла, м 16.70
Длина самолета, м 22.60
Высота самолета, м 6.40
Площадь крыла, м2 56.00
Масса, кг
— нормальная взлетная 25670
— максимальная взлетная 34000
Тип двигателя 2 ТРДДФ Д-30Ф6
Тяга, кгс 2×15500 кгс
Максимальная скорость, км/ч
— у земли 1400 (М=1.12)
— на высоте 2200 (М=2.1)
Практическая дальность, км 3300
Практический потолок, м 18000
Макс. эксплуатационная перегрузка 9
Экипаж, чел 1
Вооружение: возможна установка 30-миллиметровой пушки ГШ-301.
УР различного назначения
warweapons.ru
Су-47 “Беркут” | Армия и вооружение
В конце 1970-х годов в Советском Союзе стартовали работы по проекту «И-90″ истребителя 5-го поколения. Целью программы было изучение разнообразных аэродинамических решений для летательного аппарата, в том числе и идея с обратной стреловидностью крыла. Данная схема предвещала многочисленные позитивные качества будущего самолета. Так, значительно возрастали аэродинамического качества при малых скоростях во время маневров; снижение балансировочного сопротивления при малых скоростях давало меньший расход топлива; равное по площади крыло обратной стреловидности давало большую подъемную силу, чем обычное.
В 80-м году опытно-конструкторское бюро им. П.О.Сухого начало проектировать истребитель под индексом С-22, который имел крыло обратной стреловидности. Руководил программой главный конструктор В.С.Конохов, вскоре его заменил М.А.Погосян, а с 1998 года проект возглавил Коротков С.С.. В процессе изысканий инженеры встретили значительное затруднение, касающееся закручивания с последующим разламыванием крыла (упругая дивергенция). Упрочнение конструкции, за счёт увеличения металлической составляющей, приводило к существенному возрастанию массы крыла. На выручку пришёл новый на тот момент материал – углепластик. Армирование нитями углепластика производили с целью создания ребер жесткости, и за счёт индукционной упругой дивергенции компенсировали возрастание углов атаки на изгибе.

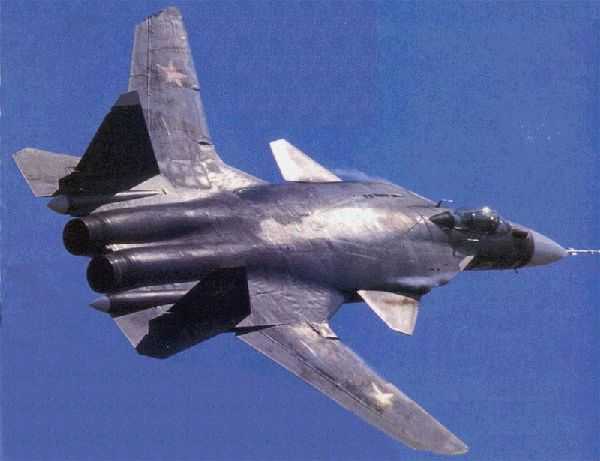

Су-47 “Беркут”
Несмотря на новые технологические решения, разработчики всё-таки столкнулись с проблемой излишней массы самолета. Параллельно менялись и изощрялись желания заказчика. Исходя из этого, в 1980-х
опытно-конструкторское бюро затеяло новый проект под индексом С-32. Обсуждались варианты установки двигателя с устройством регулирования вектора тяги Р-79М-300 (усовершенствованная модель от Як-141). Затем были планы по установке двигателя 5-го поколения АЛ-41Ф. Злополучный 1991 год повлиял на потоки финансирования программы, теперь она обеспечивалась средствами ОКБ. В связи с недостатком денег конструкторы построили один опытный экземпляр под индексом С-37, имеющего миговский двигатель Д-30Ф6.
Прототип C-37 изначально существовал для экспериментов в статике, поводящихся при нагрузках, которые не больше эксплуатационных. 25 сентября 1997 года самолет впервые поднялся в небо с аэродрома ЛИИ в Жуковском под управлением лётчика-испытателя Вотинцева. Чуть позже перспективный истребитель был продемонстрирован правительству. Вплоть до 1998 года проходили летные испытания нового самолета. Летом 1999 года летательный аппарат был выставлен на экспозиции Московского аэрокосмического салона. В 2001 году истребитель получил индекс Су-47 и наименование “Беркут”.
«Беркут« вместе с Су-35УБ
Необычный самолет выполнен по конструкции «триплан-тандем» с высокорасположенным крылом обратной стреловидности (-20° по передней кромке). Крыло имеет цельноповоротное ПГО с уголом стреловидности по передней кромке 50°. Цельноповоротный стабилизатор имеет угол стреловидности по передней кромке 75°. Консоли крыла складывающиеся. Фюзеляж типа полумонокок овального сечения, изготовлен из титановых и алюмининевых сплавов. Передняя часть носового обтекателя создана приплюснутой, с оребрением.
Истребитель имеет трёхопорное шасси, с носовой стойкой, и после взлета оно складывается в фюзеляж. Силовая система представлена двумя двухконтурными ТРД Д-30Ф6. Ряд агрегатов схемы (фонарь, шасси, катапультное кресло К-36ДМ) взяты от самолета Су-27. В состав устройств истребителя включены интегрированный комплекс дистанционного управления полётом (такая же как и на Су-37). Вооружение состоит из ракет средней дальности Р-27, 30-мм пушки ГШ-301, ракет ближнего боя Р-73.

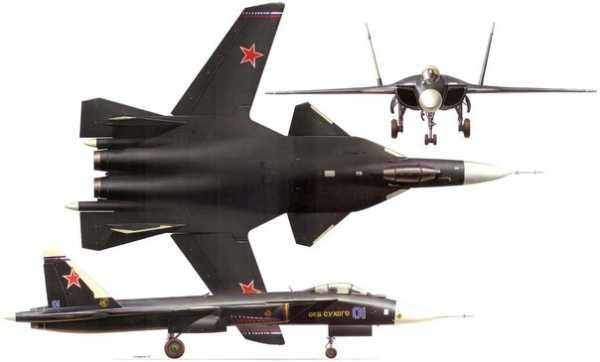

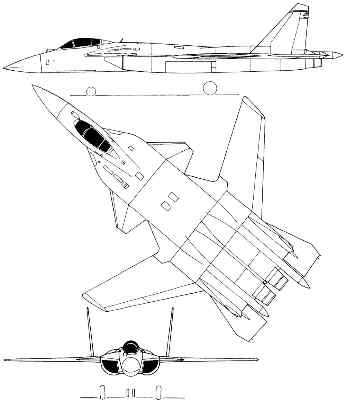

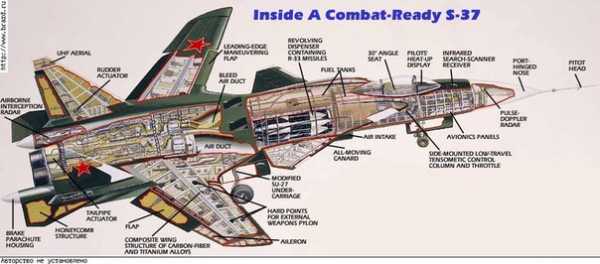

Схема Су-47
При изготовлении Су-47 “Беркут” применяется перспективная технология, которая позволяет создавать детали обшивки в плоской форме, затем изменять в поверхности двойной кривизны, имеющие сложную конфигурацию, и стыковать их между собой с высокой точностью. Использование крупногабаритных панелей (до 8 м длиной) позволяет свести к минимуму крепёж и достигнуть значительной гладкости поверхности. В целях обеспечения низкой РЛ-заметности применяется особенное покрытие и уникальные инженерные решения (крыло обратной стреловидности , изменение каналов воздухозаборников, конформная подвеска оружия). В схеме обширно применяются композиционные материалы (крыло — на 90% по весу).
В 1999 году самолёт С-37 был включён в государственный оборонный заказ. Сейчас истребитель является экспериментальным, необходимым для лётной проверки новых технологических решений, демонстрации технологий и отработки элементов сверхманевренности. В дальнейшем он должен стать прототипом сверхманевренного многофункционального истребителя.
warinform.ru
Су-47 «Беркут» Википедия
Су-47 «Беркут» — экспериментальный российский перспективный палубный истребитель, созданный в ОКБ им. Сухого (гл. конструктор — М. Погосян[1]). Истребитель имеет крыло обратной стреловидности, в конструкции планера широко использовались композитные материалы.
История создания
Су-47 на МАКС-2001Проект развивался сначала как перспективная модель истребителя с крылом обратной стреловидности для ВВС СССР (модернизация Су-27, тема С-37) в рамках отраслевой исследовательской программы с 1983 года, однако эта тема была закрыта в 1988 году. После этого заказчиком проекта выступал ВМФ СССР, что и предопределило дальнейшее развитие проекта как перспективного самолёта для авианесущих крейсеров. Проект переименовали и назвали Су-27КМ (корабельный модифицированный)[2][3]. Впоследствии, после распада СССР и кризиса в стране в 1990-х, госфинансирование с проекта было снято и он продолжался только благодаря собственному финансированию ОКБ «Сухой». В итоге, после всех перипетий, самолёт был представлен публике на выставке МАКС-1999 под именем С-37 «Беркут», а к МАКС-2001 переименован в Су-47 «Беркут». В 1997 году был построен первый летающий экземпляр Су-47, сейчас он является экспериментальным.
В 2006-2007 гг. после модернизации грузоотсека самолёт был задействован в программе по созданию проекта истребителя Т-50 (в дальнейшем Су-57). Целью была проверка створок и внутреннего оснащения отсека на работоспособность в условиях реального полета. Информация активно использовалась на окончательных этапах создания грузоотсеков перспективного истребителя Т-50.
Единственный экземпляр находится в музее ЛИИ им. Громова.
Конструкция
«Беркут» выполнен по аэродинамической схеме «продольный интегральный[4]триплан» с крылом обратной стреловидности (КОС). Крыло плавно сопрягается с фюзеляжем, образуя единую несущую систему. К особенностям компоновки относятся развитые крыльевые наплывы, под которыми помещены нерегулируемые воздухозаборники двигателей, имеющие в сечении форму, близкую к сектору круга.
Крыло истребителя имеет развитую корневую часть (порядка 75°) и угол сменной стреловидности (порядка 10°) по передней кромке и плавно сопрягаемую с ней консольную часть с обратной стреловидностью (по передней кромке — порядка 20°). Крыло оснащено флаперонами, занимающими более половины размаха, а также элеронами. Цельноповоротное переднее горизонтальное оперение (ПГО) размахом около 3,5 м имеет трапециевидную форму. Угол его стреловидности по передней кромке — порядка 50°. Заднее горизонтальное оперение относительно небольшой площади также выполнено цельноповоротным, с углом стреловидности по передней кромке порядка 75°.
Главным недостатком схемы крыла с обратной стреловидностью является эффект упругой дивергенции (скручивание с последующим разрушением). Это вынудило конструкторов серьезно доработать первоначальный проект истребителя, что и привело в итоге к созданию С-37, получившего впоследствии обозначение Су-47 «Беркут».[5]
Материалы
Планер самолёта изготовлен с широким использованием композиционных материалов. Например, крыло самолёта изготовлено из композиционных материалов на основе углепластика на предприятии «ОНПП „Технология“»[6].
Применение перспективных композитов обеспечивает повышение весовой отдачи на 20—25 %, ресурса — в 1,5—3,0 раза, коэффициента использования материалов до 0,85, снижение трудозатрат на изготовление деталей на 40—60 %, а также получение требуемых теплофизических и радиотехнических характеристик. В то же время опыты, проведённые в США в рамках программы F-22A, свидетельствуют о меньшей боевой живучести конструкций из углепластика по сравнению с конструкциями, выполненными из алюминиевых и титановых сплавов, которые выдерживают нагрузку при сваливании и высоком давлении.
Авионика
В проекте предполагалось, что на машине будет применено наиболее современное бортовое оборудование — цифровая многоканальная ДЭСУ (на первом самолёте — аналоговая), автоматизированная интегральная система управления, навигационный комплекс, в состав которого входит ИНС на лазерных гироскопах в сочетании со спутниковой навигацией и «цифровой картой», уже нашедшие применение на таких машинах, как Су-30МКИ, Су-34 и Су-27М. Планировалось оснащение интегрированной системой жизнеобеспечения и катапультирования экипажа нового поколения.
Для управления самолётом, как и на Су-37, применена боковая малоходовая ручка управления и тензометрический РУД (на первом самолёте центральная РУ).
Размещение и размеры антенн бортового радиоэлектронного оборудования свидетельствуют стремлении конструкторов обеспечить круговой обзор. Помимо основной БРЛС, размещённой в носу под оребрянным обтекателем, истребитель имеет две антенны заднего обзора, установленные между крылом и соплами двигателей.
Вооружение
Экземпляр Су-47 является экспериментальным и создавался для отработки схемы планера, компоновочных решений и материалов, поэтому вооружение не могло быть размещено без дополнительной модернизации самолёта. В ходе разработки Су-57, планер Су-47 был модернизирован и получил один бомбоотсек, опыт создания которого впоследствии был применён на Су-57[7].
В ходе разработки планировалось, что «главным калибром» истребителя, очевидно, станут управляемые ракеты средней дальности типа РВВ-АЕ, имеющие активную радиолокационную систему конечного самонаведения и оптимизированные для размещения в грузовых отсеках самолётов (они имеют крыло малого удлинения и складные решётчатые рули). НПО «Вымпел» объявило о проведении успешных лётных испытаний на Су-27 усовершенствованного варианта этой ракеты, оснащённой маршевым прямоточным воздушно-реактивным двигателем. Новая модификация обладает увеличенной дальностью и скоростью.
Важное значение в вооружении самолётов должны иметь и ракеты класса «воздух-воздух» малой дальности. На выставке МАКС-97 демонстрировалась новая ракета этого класса, К-74, созданная на базе УР Р-73 и отличающаяся от последней усовершенствованной системой теплового самонаведения, имеющей угол захвата цели, увеличенный с 80—90° до 120°. Применение новой тепловой головки самонаведения (ТГС) позволило также увеличить максимальную дальность поражения цели на 30 % (до 40 км).
Вероятно, в составе бортового вооружения перспективных истребителей будет сохранена и 30-миллиметровая пушка ГШ-30-1.
Планировалось, что как и другие отечественные многофункциональные самолёты — Су-30МКИ, Су-35 и Су-37, новые машины будут нести и ударное вооружение — высокоточные УР и КАБ класса «воздух-земля» для поражения наземных и надводных целей, а также РЛС противника.
Тактико-технические характеристики
Технические характеристики
- Экипаж: 1 человек
- Длина: 22,6 м
- Размах крыла: 16,7 м
- Высота: 6,4 м
- Площадь крыла: 56 м²
- Площадь ПГО: 5,7 м²
- Масса пустого: 19500 кг
- Нормальная взлётная масса: 26500 кг
- Максимальная взлётная масса: 38500 кг
- Масса топлива: 12000 кг
Двигатель
Лётные характеристики
- Предельная скорость:
- на высоте: 2500 км/ч (ограничена на 900 км/ч в связи с разрушающими нагрузками на крыло и центроплан)
- у земли: 1550 км/ч
- Предельная бесфорсажная скорость: более 1200 км/ч (М=1)
- Дальность полёта:
- Перегоночная (с 2 ПТБ): 5500 км
- На дозвуковой скорости: 4000 км
- На сверхзвуковой скорости: 1600 км
- Боевой радиус:
- дозвуковой: 2000 км
- сверхзвуковой: 800 км
- Продолжительность полёта: 6,5 ч
- Практический потолок: 20 000 м
- Длина разбега/пробега: 90 м (возможность взлёта по баллистической траектории[8])
- Нагрузка на крыло:
- при максимальной взлётной массе: 624 кг/м²
- при нормальной взлётной массе: 429 кг/м²
- Тяговооружённость:
- при максимальной взлётной массе: 0,91 кгс/кг
- при нормальной взлётной массе: 1,32 кгс/кг
Вооружение
- Стрелково-пушечное:
- Боевая нагрузка:
- Нормальная: 1000 кг (4 × Р-77 + 4 × 9М100 (планировалось))
- Максимальная: 8000 кг
См. также
Примечания
Ссылки
Видео
wikiredia.ru
