ЧТЗ Б14 — технические характеристики, фотографии, видео, описание
- Тип: Бульдозеры;
- Производитель: ЧТЗ-УРАЛТРАК;
- Модель: ЧТЗ Б14.

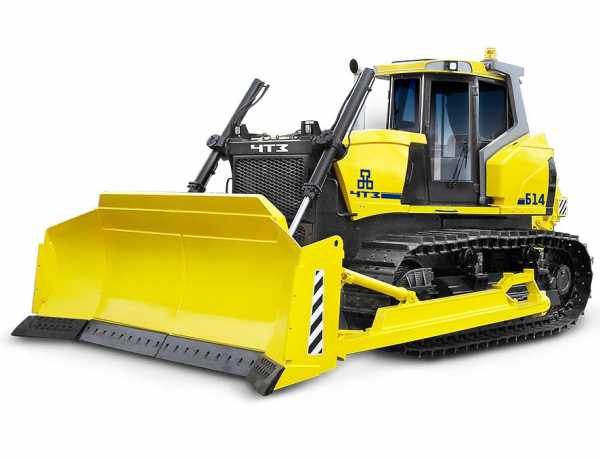

ЧТЗ Б14 фото
ЧТЗ Б14 описание
Бульдозер Б14 предназначен для решения широкого комплекса работ в строительстве, мелиорации, в горнорудной, нефтяной, газовой и других отраслях промышленности для выполнения больших объемов землеройных работ в широком диапазоне температур окружающего воздуха (±50° С) и разработки различных грунтов, в т. числе мерзлых и скальных, а также с повышенной влажностью.
Колея трактора увеличена на 200 мм (2080 мм), что позволяет устанавливать башмаки гусеницы шириной 560 или 690 мм. Длина опорной поверхности на грунт увеличена до 3182 мм за счет установки тележек гусениц с семью опорными катками на подшипниках скольжения. При увеличении колеи до 2280 мм на этой же базе может изготовляться модель высокой проходимости (болотоходная) с башмаками до 900 мм.
На бульдозер Б14 устанавливается 6-цилиндровый V-образный дизельный двигатель ЯМЗ-236Б-4, размерностью 130х140 мм с номинальной мощностью 230 л.с. при 1800 об/мин. Двигатель оснащен турбонаддувом и жидкостно-масляным теплообменником для охлаждения масла. Удельный расход топлива не более 162 г/л.с.ч, а относительный расход масла на угар 0,5% от расхода топлива.
Гидромеханическая передача обеспечивает автоматическое регулирование скорости движения в зависимости от соответствующих внешних нагрузок; переключение передач без разрыва потока мощности и быстрый реверс, а также снижение динамических нагрузок в силовой передаче.
Технические характеристики ЧТЗ Б14
| Мощность | 169.1 кВт |
| Топливный бак | 360 л |
| Гидравлическая система | 90 л |
| Ширина отвала | 3730 мм |
| Высота отвала | 1500 мм |
| Объём отвала | 7.5 м3 |
| Максимальный подъём | 1190 мм |
| Максимальное заглубление | 550 мм |
| Эксплуатационная масса | 24520 кг |
ЧТЗ Б14 видео
Отзывы о ЧТЗ Б14
Кабина выполнена со съемной крышей из стеклопластика и вклеенными стеклопакетами, улучшенными шумо-тепло-вибро-изоляционными свойствами. Два стеклоочистителя пантографного типа на дверях и два на переднем и заднем стеклах. Место для установки радиофона с динамиками и встроенными ящиками для укладки личных вещей оператора. Щиток приборов выполнен в виде герметичной монопанели со стрелочными указателями и лампочными сигнализаторами.

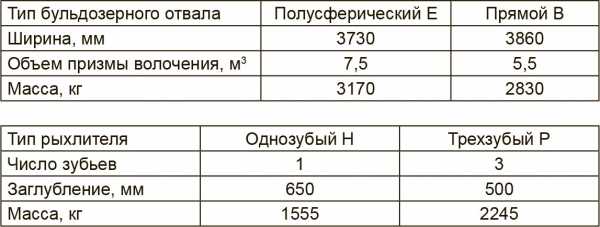

В таблице ниже приведены основные параметры техники.
Информацию о новой спецтехнике данной модели можно узнать из буклета.
stronews.ru
|
| Масса, т, до_____________ 25,0 Мощность, кВт(л.с)_______158(215) |
Бульдозер Б14 п редназначен для выполнения широкого комплекса работ в строительстве, мелиорации, в горнорудной, нефтяной, газовой и других отраслях промышленности, для вып олнения землеройных работ на грунтах I -III к атегории без предварительного рыхления, грунтов IV к атегории с п редварительным рыхлением. |
| Масса трактора с бульдозерно-рыхлительным оборудованием (БРО), кг……………………………………………………………24520(ЕР)….23630(ВН) |
 |
|
Гидромеханическая, с трёхколёсным одноступенчатым
гидротрансформатором. Коробка передач — планетарная трехскоростная, реверсивная с переключением на ходу. Бортовые редукторы — планетарные модульные, двухступенчатые. Передаточное число…………………………………………………………………….19,63 Ведущее колесо…………………………………………………………………….секторное Уплотнения……………………………………..самоподжимные типа «Duo Cone» Скорость движения при отсутствии буксования, км/ч: |
|
Тележки гусениц имеют по семь опорных катков и направляющие колёса
на подшипниках с уплотнениями типа «Duo Cone» и по два консольных
поддерживающих катка с таким же уплотнением. Трехточечная подвеска с балансирной балкой и прокачкой гусеничных тележек на вынесенных осях. Гусеницы……………………………………..45 звеньев с уплотненным шарниром Среднее удельное давление на грунт, Мпа |
| Механизмы поворота — постоянно замкнутые бортовые фрикционы с металлокерамическими дисками и ленточные тормоза высокой износостойкости и сервированным управлением. |
|
Максимальное давление жидкости в гидросистеме
(давление настройки предохранительного клапана), Мпа…………………20 Гидроцилиндры бульдозерного оборудования диаметр/ход поршня, мм: — для подъема………………………………………………………………………..100 / 1250 — для перекоса отвала……………………………………………………………..160 / 200 Гидроцилиндры рыхлителя диаметр / ход поршня, мм……………….160 / 450 |
 Дорожный просвет с непогруженными грунтозацепами, мм………….435 ±5 Максимальная преодолеваемая крутизна, град.: — подъем (спуск) / склон……………………………………………………………….30 / 20 Глубина преодолеваемого брода, мм, не более……………………………….750 |
|
Номинальное напряжение, В…………………………………………………………….24 Аккумуляторные батареи……………………………………….6СТ-182ЭМС, 2 шт |
| Одноместная каркасная шестигранная кабина повышенной жёсткости с круговой обзорностью, соответствующая требованиям стандартов ГОСТ (ИСО) по шуму, вибрациям и экологии. |
 ЗАДНИЕ ПРИЦЕПНЫЕ УСТРОЙСТВА:— жесткое прицепное устройство;— маятниковое прицепное устройство. СПЕЦИАЛЬНОЕ РАБОЧЕЕ ОБОРУДОВАНИЕ:— лебедка тяговая ЛТ25;— другое навесное и прицепное оборудование. |
ums-174.ru
www.dst.su — ООО Дорстройтехника — Новосибирск-
Машины новой серии созданы на основе машин семейства Б10 и вобрали в себя как проверенные хорошо зарекомендовавшие себя технические решения предыдущих моделей, так и современные инновационные технологии. Бульдозеры Б11 и Б14(Б13) имеют высокую степень унификации между собой и различаются тяговым классом 10 и 15 тонн соответственно.
Бульдозер Б14 (Б-14) тягового класса 15, предназначен для решения широкого комплекса работ в строительстве, мелиорации, в горнорудной, нефтянной, газовой и других отраслях промышленности для выполнения больших объемов землеройных работ в широком диапазоне температур окружающего воздуха (±50° С) и разработки различных грунтов, в т. числе мерзлых и скальных, а также с повышенной влажностью.
Учитывая характер использования бульдозера Б14, в его конструкции использованы как технические решения, апробированные на тракторах предыдущих поколениях ЧТЗ, так и оригинальные разработки по важнейшим системам бульдозера.
Реализация высоких тяговых усилий обеспечивается существенными изменениями в конструкции ходовой системы трактора. Колея трактора увеличена на 200 мм (2080 мм), что позволяет устанавливать гусеницы с башмаками шириной 560 или 690 мм. Длина опорной поверхности увеличена до 3182 мм за счет установки тележек гусениц с семью опорными катками на подшипниках скольжения. При увеличении колеи до 2280 мм на этой же базе может изготовляться модель высокой проходимости (болотоходная) с башмаками 900 мм.
На бульдозер Б14 устанавливается 6-цилиндровый V-образный дизельный двигатель ЯМЗ-236Б-4, размерностью 130х140 мм с номинальной мощностью 230 л.с. при 1800 об/мин. Двигатель оснащен турбонаддувом и жидкостно-масляным теплообменником для охлаждения масла. Удельный расход топлива не более 162 г/л.с.ч, а относительный расход масла на угар 0,5% от расхода топлива.
Каркасная шестигранная кабина
Кабина выполнена со съемной крышей из стеклопластика и вклеенными стеклопакетами, улучшенными шумо-тепло-вибро-изоляционными свойствами. Два стеклоочистителя пантографного типа на дверях и два на переднем и заднем стеклах. Место для установки радиофона с динамиками и встроенными ящиками для укладки личных вещей оператора. Щиток приборов выполнен в виде герметичной монопанели со стрелочными указателями и лампочными сигнализаторами.
Имеется штатное место для установки кондиционера в задней части крыши. В верхней части кабины имеется вентиляционно-эвакуационный люк. Кабина, рабочее место и ROPS откидываются назад на 35 град. с помощью ручного гидроподъемника.
Рабочее место оператора
Шестигранная кабина с хорошей обзорностью и низким уровенем шума:
- установка отопителя «ZENIT-8000» под сиденьем оператора с раздачей теплого воздуха, забором свежего воздуха с обеспечением избыточного давления в кабине и рециркуляции;
- колонки управления из стеклопластика, обеспечивающие термо-шумо-вибро-изоляцию;
- удобные формованные подлокотники, правый подлокотник откидывается с целью доступа к документации, аптечке и т.д.
Трансмиссия
Гидромеханическая передача обеспечивает автоматическое регулирование скорости движения в зависимости от соответствующих внешних нагрузок; переключение передач без разрыва потока мощности и быстрый реверс, а также снижение динамических нагрузок в силовой передаче.
Ходовая система
Ресурс ходовой системы увеличился благодаря применению опорных катков с подшипниками скольжения и уплотнений Duo Cone, обеспечивающих работу опорных катков без подтекания масла.
Теоретическая (расчетная) характеристика трактора представлена на рисунке. Совмещение характеристик элементов моторно-силовой установки выполнено таким образом, что увеличенные тяговые усилия трактора при необходимых значениях скоростей движения на рабочем ходе при бульдозерно-рыхлительных работах могут выполняться на первой передаче с высоким значением коэффициента полезного действия ( КПД гидротрансформатора не менее 0,8).
Теоретическая тягово-скоростная характеристика
Автоматическая приспособляемость силовой передачи к внешним нагрузкам в широком диапазоне их значений освобождает оператора от необходимости переключения передач в период рабочего хода агрегата, который в большинстве случаев выполняется на I передаче. Это в сочетании с сервированным управлением трактором и навесными орудиями существенно облегчает условия труда оператора и обеспечивает увеличение производительности агрегата.
www.dst.su
Современная серия Четра Б11, Б12, Б13, Б14 — технические характеристики, описание, схемы | Бульдозеры | Hard-Machines.ru
Современная серия бульдозеров, выпускаемая одним из основных производителей бульдозеров в России ЧТЗ, обладает характеристиками, дающими им возможность конкурировать с импортными и отечественными аналогами. К таким передовым характеристикам относятся лучшие технологии, новые технические показатели, узлы и различные внутренние конструкции. Кабины операторов также значительно улучшены. Стеклопакеты препятствуют проникновению внешних загрязнителей и шумов. Удобные сидения эргономичны. Конструкция кабины дает оператору обзор рабочей области бульдозера и его БРО. В целом внешний вид и форма бульдозеров осовременены, и дизайн не уступает зарубежным бульдозерным машинам.
Бульдозер Б11
Высокопроизводительный бульдозер Б11 имеет планетарные редукторы, а такжее вынесенные оси тележечной прокачки. Это черты, характерные для данного ряда бульдозеров линейки Четра, обозначаемого буквой Б цифровым индексом от 11 до 14. Благодаря таким особенностям улучшается работа трансмиссии, и оптимизируется операторская работа. Дизайн бульдозера европеизирован, кабина модернизирована, оснащена системой отопления, есть возможность установить систему кондиционирования. Кабина шумо-, тепло- и звукоизолирована. Масса данной модели – 15,9 т. (или 17,2 т. у модели Б11Б), мощность двигателя 190 л.с. вне зависимости от его типа. На данный бульдозер может быть установлен мотор одного из трех типов: 4Т371, Cummins или ЯМЗ-236Н-3.
Б 11 бульдозер (как и другие виды этого ряда) характеризуется наличием пластиковых деталей, которые придают бульдозеру современный вид. По бокам установлены две откидывающиеся вверх створки: меньшая для проверки узлов, которые требуют регулярного контроля и технического обслуживания, и большая для доступа к двигателю. Это упрощает и ускоряет техобслуживание и ремонт двигателя.
Бульдозер Б11 с откинутой боковой створкой:
Бульдозер Б12, технические характеристики
Одним современных и эффективных тракторов Четра является бульдозер Б12. Эксплуатационная масса равна 24,5 т., мощность на маховике 215 л.с. Как и на многих других бульдозерах Четра, на бульдозер Б 12 установлен двигатель Ярославского моторного завода. В данном случае это шестицилиндровый дизельный ЯМЗ-236Б-4, характеризующийся электростартерным пуском и мощностью 215 л.с. Этот улучшенный двигатель обеспечивает повышение тягового усилия. Этому же способствует масса трактора и семи-катковые тележки. Навесное стандартное оборудование: отвал полусферического типа и однозубый или трехзубый рыхлитель.
Гидромеханическая трансмиссия характеризуется одноступенчатым трансформатором. Ходовая система с семикатковыми тележками и двумя консольными катками с уплотнением «Duo Cone» позволяет бульдозеру передвигаться на грунтах разного типа, плотности и состава.
Общие характеристики | |
Полное название | Бульдозер Б12 |
Общий вес, кг | 18960 |
Двигатель | |
Модель двигателя | ЯМЗ-236Б-4 |
Тип двигателя | дизельный |
Рабочий объём двигателя, см3 | 11150 |
Мощность двигателя, кВт (л.с.) | 158,1(215) |
Расчётная частота вращения, об/мин | 1800 |
Диаметр цилиндра и ход поршня | 130×140 |
Производитель двигателя (марка) | ЯМЗ |
Коробка передач | |
Трансмиссия | гидромеханическая |
Гусеницы | |
Ширина гусеницы, мм | 560 или 690 |
Заправочные емкости | |
Топливный бак, л | 360 |
Система охлаждения, л | 60 |
Гидробак, л. | 90 |
Боковые редукторы (с каждой стороны), л | 10 |
Колёса | |
Колея передних/ задних колес, мм | 2080 |
БРО | |
Тип бульдозерного отвала | полусферический / прямой |
Ширина х Высота отвала, мм | 3730×1575 / 3860×1440 |
Максимальное заглубление/подъем отвала, мм | 520/1220 // 520/1220 |
Максимальная глубина рыхления, мм | 500/650 |
Высота подъема рыхлителя, мм | 715/780 |
Тип рыхлителя | Трехзубый / Однозубый |
Бульдозер Б 13
Данный бульдозер оборудован двигателем ЯМЗ-236Б-4, мощность которого при эксплуатации равна 215 л.с. Трансмиссия бульдозера Б13 гидромеханического реверсивного типа. Гусеничные тележки оснащены семью опорными катками. Ширина башмака равна 560 мм. либо 690 мм.
Силовая передача автоматически регулируема в ответ на внешние нагрузки. Благодаря этому нет необходимости переключать передачи во время рабочего хода. Эта особенность дает возможность оптимизировать работу оператора и значительно повысить в целом эффективность работы машины.
Бульдозер Б13 с откинутыми боковыми створками и поднятой кабиной:
Бульдозер Б14, технические характеристики
Бульдозер Б 14 – это бульдозер с большой мощностью в ряде Четра Б11-Б14. Масса трактора равна 18,8 т. (или 19,7 т. у Б14Б), и масса с присоединенным бульдозерным и рыхлительным оборудованием бульдозеров Б14 и Б14Б – 25.1-26 тонн соответственно. Мощность двигателя – 215 л.с. Типы двигателя, устанавливаемые производителем на бульдозер: Б14 – 4Т371, 6Т370, ЯМЗ-236Б-4. Устройство гидромеханической трансмиссии аналогично устройству в бульдозере Б12. Тележки гусениц также имеют семь опорных катков.
Общие характеристики | |
Полное название | Гусеничный бульдозер ЧТЗ Б14 |
Общий вес, кг | 980 |
Двигатель | |
Модель двигателя | 236Б-4 |
Тип двигателя | дизельный |
Рабочий объём двигателя, см3 | 1115 |
Мощность двигателя, кВт (л.с.) | 158(215) |
Расчётная частота вращения, об/мин | 1800 |
Диаметр цилиндра и ход поршня | 130×140 |
Производитель двигателя (марка) | ЯМЗ |
Гусеницы | |
Ширина гусеницы, мм | 560 или 690 |
Удельное давление на грунт | |
Давление на грунт, кПа | полусферическим отвалом — 87/70; прямым отвалом -84/68 |
Бульдозеры Б11, Б12, Б13, Б14 во многом аналогичны друг другу по конструкции и дизайну. Эта группа характеризуется повышенной производительностью, ремонтопригодностью и неприхотливостью в эксплуатации и техобслуживании. Для безопасности водителя во всех кабинах установлены системы защиты водителя ROPS-FOPS. Они помогают обезопасить оператора от травм при опрокидывании бульдозера.
hard-machines.ru
Бульдозер Б14 — Уральский Завод Спецтехники
Код модели: 3344
Цена: Договорная
Окончательная стоимость складывается из стоимости техники, необходимых доработок и стоимости доставки
| Двигатель | |
|---|---|
Модель | ЯМЗ-236Б-4 |
| Мощность, кВт/л.с | 158.1 (215) |
| Частота вращения коленвала, номин., об/мин | 1800 |
Система пуска двигателя | Электростартерная |
| Управление | |
Механизмы поворота | Постоянно замкнутые бортовые фрикционы и ленточные тормоза с элементами трения высокой износостойкости, сервированные по усилию |
| Ходовая система | |
| Тележки гусениц | Подсоединяются к раме трактора через вынесенную ось прокачки и шарнирное соединение с балансирной балкой. Семь опорных катков и направляющие колеса на подшипниках скольжения с уплотнениями типа Duo Cone. По два консольных поддерживающих катка с таким же уплотнением |
| Длина опорной поверхности | 3182 мм |
Колея | 2080 мм |
| Ширина гусеницы, мм | 500 / 690 |
| Давление на грунт (БРА), Мпа: | |
| 0, 087 / 0,070 |
| 0,084 / 0,068 |
| Заправочные емкости | |
Охлаждающая жидкость, л | 37 |
| Топливный бак, л | 360 |
| Картер двигателя, л | 31 |
| Трансмиссия, л | 90 |
| Гидробак, л | 90 |
| Бортовой редуктор (каждый), л | 8 |
| Гидросистема | |
Гидросистема | раздельноагрегатная |
| Гидронасос | Шестеренного типа НШ-100А-3Л |
| Производительность, л/мин | 180 (при оборотах 1823 об/мин, с давлением 20 Мпа) |
Бульдозер Б14 предназначен для решения широкого комплекса задач в строительной сфере, сельском хозяйстве, в горнорудной, нефтяной, газовой и других отраслях промышленности. Бульдозер используется для выполнения больших объемов землеройных работ в широком диапазоне температур окружающего воздуха (±50° С) и разработки различных грунтов, в том числе мерзлых, скальных и с повышенной влажностью.
Б10М.0101-1Е
180 л.с., механическая трансмиссия, жесткое прицепное устройство, полусферический отвал
Б10М.0111-1Е
132 л.с., 15475 кг, механическая трансмиссия
uzst.ru
