Военное обозрение: Javelin против «Корнета»: какой ПТРК страшнее для танков — Свободная Пресса

Начальник Ракетных войск и артиллерии Вооруженных сил России генерал-лейтенант Михаил Матвеевский сообщил ТАСС о предстоящей разработке противотанкового ракетного комплекса нового поколения.

Это будет самоходный комплекс, в котором будет реализован принцип «выстрелил — забыл». То есть задачу наведения ракеты на цель будет решать не экипаж, а автоматика ракеты. «Развитие ПТРК, — уточнил Матвеевский, — идет в направлении повышения боевой производительности, помехоустойчивости ракет, автоматизации процесса управления противотанковыми подразделениями и увеличения могущества боевых частей».

Казалось бы, ситуация в стране с этим видом оружия довольно печальная. В мире уже существуют ПТРК третьего поколения, главной характеристикой которого является как раз реализация принципа «выстрелил — забыл». То есть ракета ПТРК третьего поколения имеет головку самонаведения (ГСН), работающую в инфракрасном диапазоне. 20 лет назад был принят на вооружение американский комплекс FGM-148 Javelin. Позже появилось семейство израильских ПТРК Spike, в котором использованы различные способы наведения на цель: по проводам, радиокомандный, по лазерному лучу и с использованием ИК ГСН. К противотанковым комплексам третьего поколения относится и индийский Nag, который превзошел по дальности американскую разработку почти в два раза.

У России комплекса третьего поколения нет. Самый «продвинутый» отечественный ПТРК — «Корнет», созданный тульским КБ приборостроения. Его относят к поколению 2+.

Однако у комплексов третьего поколения по отношению к предыдущим генерациям противотанкового ракетного оружия существуют не только достоинства, но и очень серьезные недостатками. Не случайно в семействе израильских ПТРК Spike наряду с ГСН используют архаичную систему наведения по проводам.

Главное достоинство «троечников» состоит в том, что после запуска ракеты можно поменять положение, не дожидаясь, когда прилетит ответная ракета или снаряд. Также принято считать, что у них выше точность стрельбы. Однако это вещь субъективная, все зависит от квалификации и опыта наводчика ПТРК второго поколения. Если говорить конкретно об американском комплексе «Джевелин», то у него есть два режима выбора траектории ракеты. По прямой, а также атака танка сверху в наименее защищенную броней его часть.

Недостатков больше. Оператор должен убедиться в том, что ГСН захватила цель. И только после этого произвести выстрел. Однако дальность действия тепловой ГСН существенно меньше, чем у телевизионных, тепловизионных, оптических и радиолокационных каналов обнаружения цели и наведения на нее ракеты, которые используются в ПТРК второго поколения. Так, максимальная дальность стрельбы американского ПТРК Javelin — 2,5 км. У «Корнета» — 5,5 км. В модификации «Корнет-Д» она доведена до 10 км. Разница ощутимая.

Еще больше разница в стоимости. Переносной вариант Javelin, без шасси, стоит больше 200 тыс. долларов. «Корнет» в 10 раз дешевле.

И еще один недостаток. Ракеты с ИК ГСН невозможно использовать по неконтрастным в тепловом отношении целям, то есть по дотам и прочим инженерным сооружениям. Ракеты «Корнета», которые наводятся по лазерному лучу, в этом отношении гораздо более универсальны.

Перед пуском ракеты необходимо охлаждать сжиженным газом ГСН от 20 до 30 секунд. Это также существенный недостаток.

Исходя из этого напрашивается совершенно очевидный вывод: перспективный ПТРК, о создании которого сказал генерал-лейтенант Михаил Матвеевский, должен совмещать в себе достоинства как третьего поколения, так и второго. То есть пусковая установка должна позволять вести стрельбу ракетами различных типов.

Следовательно, от достижений тульского КБ приборостроения отказываться нельзя, необходимо их развивать.

Уже давно практически все существующие в мире ПТУР (противотанковые управляемые ракеты) способны преодолевать динамическую защиту брони. При подлете к танку на расстояние нескольких сантиметров ракету встречает взрыв одной из ячеек динамической защиты, расположенных поверх брони. В связи с чем ПТУР имеют тандемную кумулятивную боевую часть — первый заряд выводит из строя ячейку динамической защиты, второй пробивает броню.

Однако «Корнет», в отличие от «Джевелина», способен преодолевать при этом дополнительно еще и активную защиту танка, которая представляет собой автоматический отстрел подлетающего боеприпаса гранатой или иными средствами. Для этого российский ПТРК имеет возможность производить парный пуск ракет, которые управляются одним лазерным лучом. При этом первая ракета пробивает активную защиту, «погибая» при этом, а вторая устремляется к танковой броне. В ПТРК «Джевелин» такая стрельба невозможна даже теоретически, поскольку вторая ракета не способна «видеть» танк из-за первой.

Борьба ПТРК с активной защитой сделана со значительным опережением времени, поскольку сейчас активная защита существует лишь у двух танков мира — у нашего Т-14 «Армата» и у израильского «Меркава».

При этом конкуренты «Корнета» на рынке вооружения ожесточенно его критикуют. Однако за последней разработкой тульского КБ выстраивается очередь из желающих приобрести эффективное и недорогое средство борьбы с танками противника.

Практически все существующие в мире ПТРК имеют широкий спектр носителей данного вида оружия. В простейшем случае в роли «носителя» выступает военнослужащий, ведущий стрельбу с плеча. Комплексы также устанавливаются на колесные платформы (вплоть до джипов), на гусеничные, на вертолеты, на самолеты штурмовой авиации, на ракетные катера.

К отдельному классу противотанкового оружия относятся самоходные ПТРК, в которых пусковые установки ракет и аппаратура, обеспечивающая поиск целей и стрельбу, привязаны при разработке к конкретным носителям. При этом и ракеты, и обслуживающие их системы — оригинальной конструкции, нигде более не использующиеся. В настоящий момент в Сухопутных войсках эксплуатируются два таких комплекса — «Хризантема» и «Штурм». Оба они созданы в коломенском КБ машиностроения под руководством легендарного конструктора Сергея Павловича Непобедимого (1921 — 2014). Оба комплекса в качестве носителей используют гусеничные шасси.

Размещение ПТРК на шасси с большой грузоподъемностью, позволило конструкторам не «ловить микроны и граммы», а дать свободу творческой фантазии. В результате оба российских мобильных ПТРК оснащены сверхзвуковыми ракетами и эффективными приборами обнаружения цели.

Первым появился «Штурм», точнее его сухопутная модификация «Штурм-С». Произошло это в 1979 году. А в 2014 году на вооружение Сухопутных войск был принят модернизированный комплекс «Штурм-СМ». Он наконец-то был укомплектован тепловизорным прицелом, что позволило использовать ПТРК ночью и в тяжелых погодных условиях. Использующаяся ракета «Атака» наводится радиокомандным способом и имеет тандемную кумулятивную боевую часть для преодоления динамической защиты брони танков противника. Также используется ракета с осколочно-фугасной БЧ с дистанционным взрывателем, что позволяет использовать ее против живой силы.

Дальность стрельбы — 6000 м. Скорость ракеты калибра 130 мм — 550 м/с. Боекомплект ПТРК «Штурм-СМ» — 12 ракет, расположенных в транспортных контейнерах. Перезарядка пусковой установки производится автоматически. Скорострельность — 4 выстрела в минуту. Бронепробиваемость за динамической защитой брони — 800 мм.

ПТРК «Хризантема» был принят на вооружение в 2005 году. Затем появилась модификация «Хризантема-С», которая представляет собой не боевую единицу, а комплекс различных машин, которые решают задачи слаженных действий боевого взвода ПТРК с разведкой, целеуказанием и защитой батареи от прорвавшейся в ее расположение живой силы противника.

«Хризантема» вооружена двумя типами ракет — с тандемной кумулятивной БЧ и с фугасной. При этом ракета может наводиться на цель как по лазерному лучу (дальность 5000 м), так и по радиоканалу (дальность 6000 м). Боевая машина имеет запас в 15 ПТУР.

Калибр ракеты — 152 мм, скорость — 400 м/с. Бронепробиваемость за динамической защитой брони — 1250 мм.

И в заключение можно попытаться спрогнозировать, откуда же к нам придет ПТРК третьего поколения? Логично предположить, что создавать ее будут в тульском КБ приборостроения. При этом некоторые оптимисты уже начали тиражировть весть о том, что такой комплекс уже существует. Он прошел испытания и пора принимать его на вооружение. Речь идет о ракетном комплексе «Гермес». Он имеет самонаводящуюся ракету очень серьезной дальности в 100 километров.

Однако при такой дальности необходимо создавать отличные от традиционных противотанковых средства обнаружения и целеуказания, которые будут действовать за пределами прямой аппаратной видимости. Тут даже может понадобиться самолет ДЛРО.

Основной же момент, который не позволяет считать «Гермес» противотанковым комплексом — ракета, имеющая осколочно-фугасную боевую часть. Для танка она, что слону дробина. Однако это не означает, что на основе «Гермеса» нельзя получить эффективный ПТРК третьего поколения.

ТТХ ПТРК «Корнет-Д» и FGM-148 Javelin

Калибр, мм: 152 — 127

Длина ракеты, см: 120 — 110

Вес комплекса, кг: 57 — 22,3

Вес ракеты в контейнере, кг: 31 — 15,5

Максимальная дальность стрельбы, м: 10000 — 2500

Минимальная дальность стрельбы, м: 150 — 75

Боевая часть: тандемная кумулятивная, термобарическая, фугасная — тандемная кумулятивная

Бронепробиваемость под динамической защитой, мм: 1300−1400 — 600−800*

Система наведения: по лучу лазера — ИК ГСН

Максимальная скорость полета, м/с: 300 — 190

Год принятия на вооружение: 1998 — 1996

* Данный параметр является эффективным в связи с тем, что ракета атакует танк сверху в наименее защищенную его часть.

svpressa.ru

Лучшие иностранные бронебойные комплексы (ПТРК)

Ни для кого не будет секретом, что многие экземпляры, модели, системы отечественного, а точнее, еще советского оборонпрома, по праву считались лучшим оружием в мире. Это касается не только стрелкового оружия (автоматов Калашникова, винтовок Мосина и прочего), но и бронетехники и даже ракетных комплексов. Российские «Хризантемы», «Фаготы» и «Метисы» используются заслуженным успехом в вооруженных силах многих стран мира.

Вместе с тем надо сказать, что и западные производители вооружений также могут удивить своими разработками, которые ни в чем не уступают, а в некоторых случаях может даже опережают отечественное вооружение по своим тактико-техническим характеристикам.

Сегодняшние реалии таковы, что благодаря стремительному росту оборонпрома Китая, активным действиям Запада многие государства отказываются сотрудничать с Россией, в том числе и по чисто политическим мотивам. Поэтому продвижение российского вооружения и бронетехники идет не так, как хотелось бы. Именно потому возможными потенциальными покупателями основной упор делается на вооружение западного производства. Поэтому дальше мы приведем примеры основных конкурентов отечественных ПТРК, о которых мы упоминали в предыдущем материале.

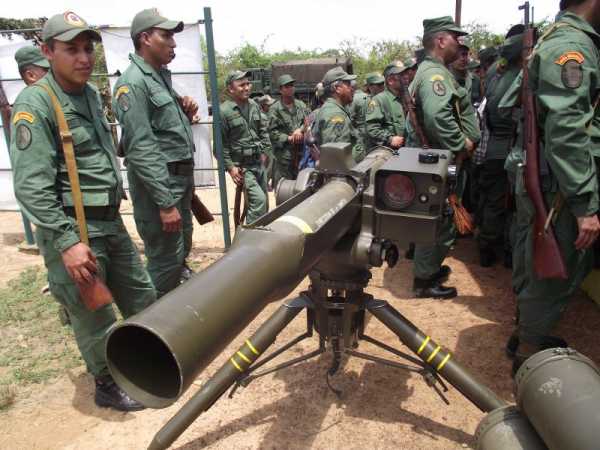

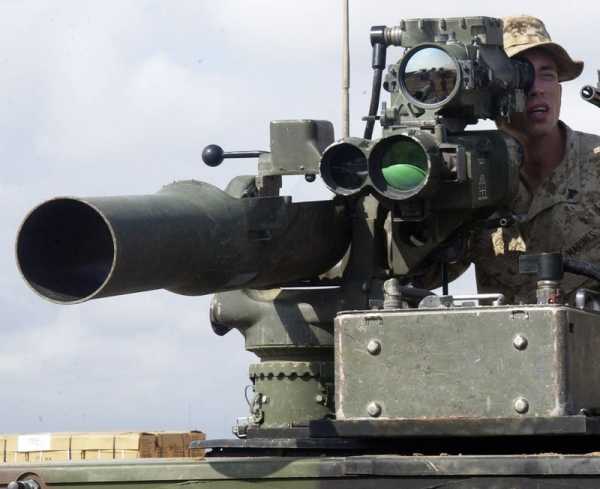

Так, наиболее массовой западной разработкой является BGM-71 TOW — универсальный ПТРК, который можно смонтировать как на шасси гусеничного или колесного транспорта, так и установить на стационарную позицию. Комплекс был принят на вооружение в 1970 году. В нем использовано полуавтоматическое, командное наведение ракеты, которое осуществляется оператором. BGM-71 TOW является одним из самых распространенных ПТРК в мире. Помимо американских войск, находится на вооружении ряда европейских армий и Израиля.

Данный комплекс имеет большое количество модификаций: BGM-71B, BGM-71C Improved TOW, BGM-71D TOW-2, BGM-71E TOW-2А, BGM-71F TOW-2В, TOW-2N, BGM-71G, BGM-71H, TOW, TOW-2B Aero, TOW-2B Aero, MAPATS.

В определенной степени американский комплекс похож на отечественные (полуавтоматическое командное управление), но при этом стоит значительно дороже не только в эксплуатации, но и непосредственно в производстве. Средняя стоимость BGM-71 TOW достигает 60 тыс. долларов, что даже для небедных стран сумма значительная.

Известно, что данные американские комплексы применялись в войне во Вьетнаме 1957-1975 гг., ирано-иракском военном конфликте 1980-1988 гг., ливанской войне 1982 г., во время войны в Персидском заливе в 1990-1991 гг., а также в ходе проведения миротворческой операции ООН в Сомали в 1992-1995 гг., в иракской войне 2003-2010гг.

В общей сложности было произведено боле 700 тысяч ракет, только за период 1999-2007 годов была экспортировано более тысячи противотанковых управляемых ракет.

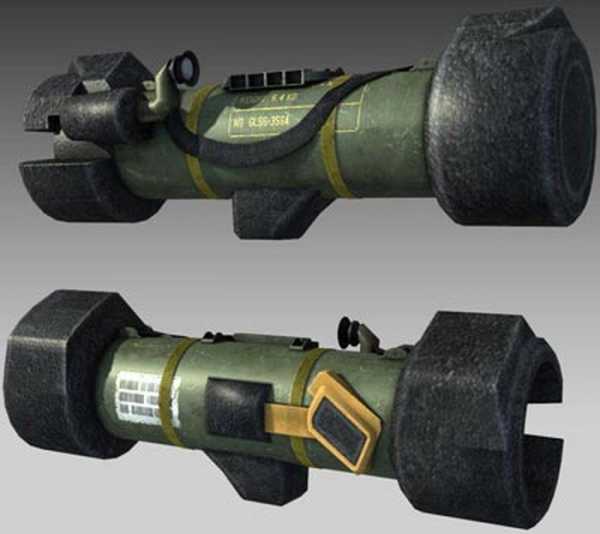

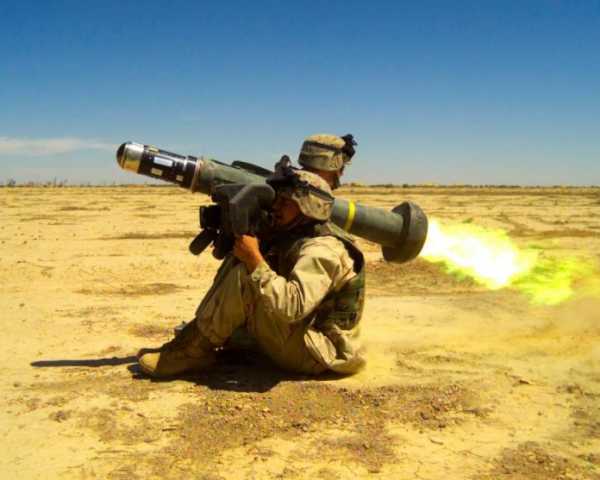

Также в настоящее время в американской армии одним из наиболее распространенных бронебойных комплексов является ПТРК FGM-148 Javelin, который был принят на вооружение в 1996 году. Данный комплекс предназначен для поражения не только бронетехники, но и защищенных объектов, в частности, бункеров и дотов, а также низколетящих малоскоростных целей (беспилотников, вертолетов). Это первый серийный комплекс третьего поколения с инфракрасной системой наведения, обеспечивающей работу по принципу «выстрелил-забыл».

Калибр ракеты комплекса составляет 127 мм, ее длина достигает почти 1,1 м, а масса — 11,8 кг. Общий вес комплекса равен 22,25 кг. Комплекс может стрелять на расстояние от 50 м до 2,5 км при максимальной скорости ракеты 290 метров в секунду. Ракета обеспечивает бронепробиваемость в 70 см.

Изначально комплекс разрабатывался для замены противотанковых ракет M47 Dragon, которые находились на вооружении американской армии до 1975 года. Известно, что общая стоимость программы разработки и производства комплекса составила 5 миллиардов долларов, а стоимость одной его единицы приближается к 100 тысячам долларов, что делает FGM-148 Javelin самым дорогим ПТРК за всю историю существования подобного вооружения.

Ракета FGM-148 Javelin выполнена по традиционной аэродинамической схеме с раскрывающимися крыльями и оснащена инфракрасной головкой самонаведения и тандемной боевой частью. Она может атаковать цель как напрямую, так и сверху, что дает возможность поражать все современные виды танков. А за счет системы «мягкого спуска» возможна стрельба из закрытого помещения.

Наведение боеприпаса возможно в сложных метеорологических условиях, в любое время суток и в условиях повышенной задымленности. При этом противодействовать ракете невозможно при помощи простых средств оптико-электронного подавления, поскольку система наведения не принимает модулированный сигнал.

За счет относительно небольшого веса комплекс можно переносить на относительно большие расстояния, но в то же время его габариты не позволяют перемещаться в лесу или кустарнике. После того, как комплекс приведен в рабочее состояние, выстрел необходимо произвести с течение нескольких минут, поскольку изделие становится израсходованным вне зависимости от того, был ли сделан выстрел.

Еще один противотанковый ракетный комплекс американского производства — FGM-172 SRAW/Predator. Он предназначен для уничтожения боевых танков, легкобронированной техники, а также долговременных оборонительных сооружений на дальности до 600 м.

Калибр ракеты достигает 141,5 мм. Общий вес комплекса равен 9 кг, при этом масса ракеты — достигает чуть более 3 кг.

Данный комплекс — это относительно недорогое и легкое оружие одноразового использования с упрощенной системой наведения. Пуск ракеты осуществляется одним человеком с позиции «с плеча». Подобно FGM-148 Javelin, он оснащен «мягким» спуском с малым уровнем дымообразования, инфракрасного излучения и звука, что позволяет использовать его из закрытых помещений.

Состоит FGM-172 SRAW из транспортно-пускового контейнера, ракеты, оптического прицела и механизма запуска. Разрабатывался он для замены противотанковых гранатометов М-136 и М-72 LAW, которые находятся на вооружении американских морских пехотинцев. Предполагалось, что данный комплекс дополнит FGM-148 Javelin.

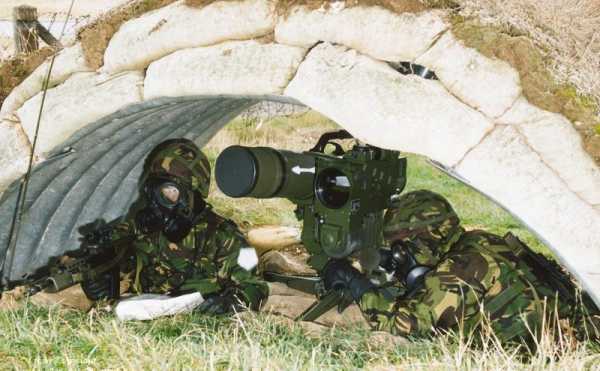

В Европе, в середине 70-х годов прошлого века Великобритания, Франция и ФРГ принялись совместными усилиями за создание противотанкового ракетного комплекса третьего поколения с инфракрасной системой наведения. Результатом их работы стало появление переносного противотанкового ракетного комплекса TRIGAT MR, предназначение которого сводилось к уничтожению бронированных целей на дальности до 2,2 км.

Пусковая установка оснащена тепловизионным прицелом, пусковым механизмом, источником питания. Управление ракетой производится по кодированному лазерному лучу. Единственное действие, которое выполняет оператор пусковой установки во время выстрела, это удержание перекрестия прицела на цели. Оператор также может изменить цель для ракеты во время ее полета.

Вес пусковой установки данного комплекса составляет 17 кг, масса ракеты — 15 кг при длине 1045 см и диаметре 15,2 см. Вес боевой части достигает 5 кг. Дальнобойность снаряда колеблется от 200 м до 2,4 км, причем на максимальное расстояние он летит за 12 с.

Установку можно применять в температурном диапазоне от -46 до +63 градусов по Цельсию.

Позже разработку комплекса в вертолетном варианте с ракетой большой дальности (до 5 км.) LR-TRIGAT продолжили только немцы, заказав у европейского концерна MBDA 700 ракет такой мощности для вооружения вертолетов Tiger, все же остальные заказчики этих машин от ракет отказались.

Также следует отметить, что концерн MBDA продолжает работать над производством весьма популярного ПТРК MILAN второго поколения. Это совместный франко-германский противотанковый переносной ракетный комплекс, который был принят на вооружение в 1972 году, получив широкую популярность в мире.

В комплекс входит пусковая установка (состоит из электронного блока, прицела, источника питания и пульта управления) и пусковой контейнер с ракетой. Общий вес комплекса составляет 37,2 кг, масса ракеты достигает 6,73 кг, ее длина составляет 769 мм, а размах крыла — 26 см. Ракета стартует со скоростью 75 м/с, разгоняясь до максимальной в 200 м/с. Дальность полета колеблется от 25 м до 3 км, при этом бронепробиваемость достигает 80 см.

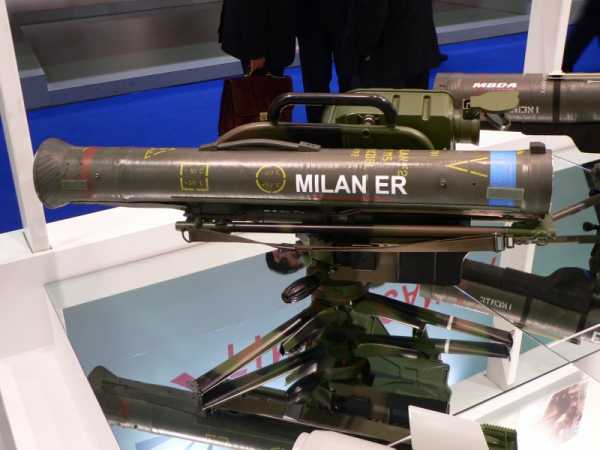

Комплекс имеет ряд модификаций: Milan 2, Milan 2T, Milan 3, Milan ER. MILAN использовали войска антииракской коалиции в ходе проведения операции «Буря в пустыне», но ракеты комплекса оказались не в состоянии пробить броню иракских танков Т-55.

В настоящее время комплекс состоит на вооружении 44 стран мира, в том числе Великобритании, Германии, Франции, Италии, Испании, Армении, Бельгии, Сирии, Ливии и Индии.

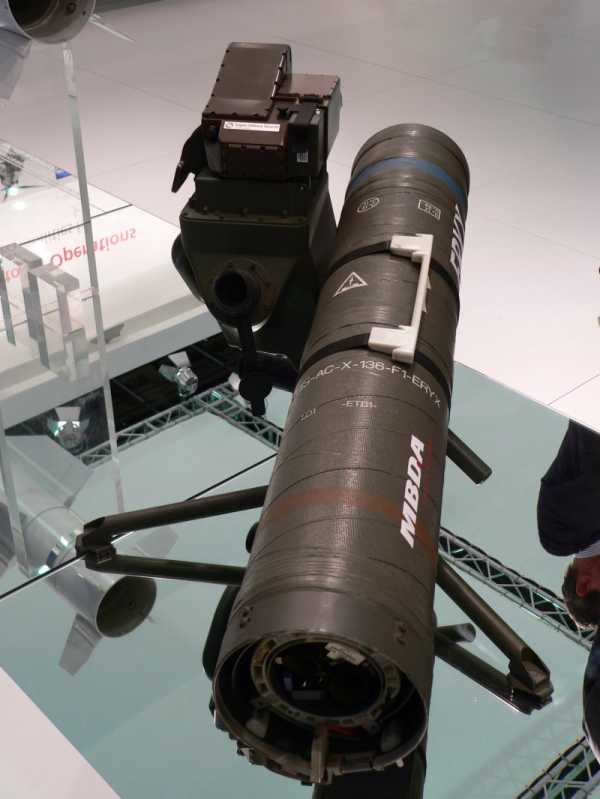

Французская армия сегодня использует легкие переносные ПТРК Eryx. Это комплекс малой дальности, основное предназначение которого сводится к уничтожению танков, фортификационных и инженерных сооружений, надводных целей. Возможен пуск ракеты не только в треножного станка, но и с позиции «с плеча». Комплекс оснащен полуавтоматической командной системой наведения.

Общий вес комплекса с треногой достигает 15,8 кг, масса ракеты — 10,2 кг. Длина ракеты составляет 89,1 см., диаметр — 13,6 см. Ракета стартует со скоростью 18 м/с и достигает максимальной скорости, равной 245 м/с. Дальность стрельбы колеблется от 50 до 600 м, бронебойность — 90 см.

В настоящее время комплекс находится на вооружении армий Бразилии, Канады, Норвегии, Турции, Малайзии, Франции и Чад.

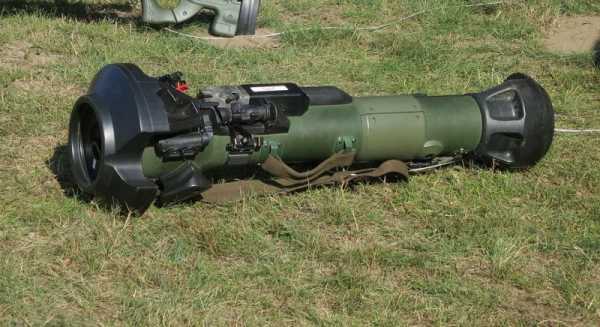

Еще один легкий противотанковый ракетный комплекс малой дальности производит шведская компания Saab Bofors Dynamics. Это — RB-57 NLAW с инерциальной системой наведения. Это комплекс нового поколения, который предназначен для уничтожения на малой дальности танков и бронированной техники, оснащенной динамической защитой. Для его обслуживания необходим всего один человек. Общий вес комплекса составляет 12 кг, дальность полета ракеты колеблется от 20 до 600 м, из походного в боевое положение комплекс приводится за 5 секунд.

Поражение может осуществляться не только фронтально, но и сверху. Возможен пуск из закрытых помещений.

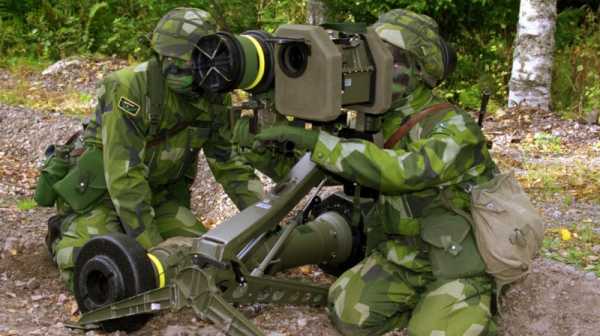

В Швеции производится еще один переносной противотанковый ракетный комплекс, который стал в свое время первым ПТРК, способным поражать цели сверху. Это RBS-56 BILL. Основное его предназначение сводится к поражению боевых танков, бронемашин пехоты, самоходных артиллерийских установок и прочей бронированной техники, а также фортификационных сооружений на расстоянии от 150 м до 2,2 км.

Поражающие свойства ракеты были улучшены за счет повышения веса кумулятивного заряда и его диаметра, а также за счет необычного конструктивно-схемного решения. Направление кумулятивной струи боевой части отклонено от продольно оси ракеты на 30 градусов, а траектория полета ракеты проходит выше линии наведения на 1 м, что дает возможность избежать на местности встречи с препятствиями и поразить цель сверху.

Комплекс состоит из пусковой установки на треноге, регулирующейся по высоте, ракеты в пусковом контейнере, прицела. Для его обслуживания необходимо три человека — командира, оператора и заряжающего. Для развертывания комплекса их походного состояния в боевое необходимо 10-15 с. Возможно ведение стрельбы из положения «стоя», «лежа», «сидя», «с колена».

Достойную конкуренцию американским производителям возимых и переносных противотанковых ракетных комплексов составляют и израильские специалисты. Наиболее успешным переносным ракетным комплексом является семейство Spike. Это многофункциональные противотанковые ракетные комплексы, которые предназначены для уничтожения танков, фортификационных и инженерных сооружений, а также надводных целей.

Комплексы данной серии имеют дальность стрельбы от 400 м до 8 км (Spike-ER), вес ракеты составляет 9 кг, диаметр — 17 см. Боевая часть тандемная кумулятивная, весит 3 кг. Ракета может развивать скорость порядка 130-180 м/с.

Комплекс Spike имеет ряд модификаций: Mini-Spike, Spike-SR, Spike-MR, Spike-LR, Spike-ER. Отдельно необходимо выделить вариант Spike NLOS, в котором используется противотанковая ракета с оптикоэлектронным наведением и радиусом действия до 25 км. Вес комплекса составляет 71 кг.

Все варианты комплекса Spike имеют инфракрасную систему наведения, которая в некоторых моделях дополняется системой управления по волоконно-оптическому кабелю. За счет этого по своим техническим характеристикам израильский комплекс в значительной степени опережает американский Javelin.

В настоящее время комплекс находится на вооружении многих стран мира, в частности, Франции, Германии, Израиля, Азербайджана, Колумбии, Чили, Италии, Нидерландов, Польши, Перу, Сингапура, Словении, Испании, Эквадора, Финляндии, Румынии.

Еще один израильский противотанковый ракетный комплекс, который стоит на вооружении вооруженных сил Израиля, а также поставляется на экспорт — MAPATS, который разработан на основе американского комплекса TOW.

Данный комплекс был разработан еще в начале 80-х годов. Перед разработчиками стояла задача создать для израильской армии противотанковый ракетный комплекс в наведением по лазерному лучу, чтобы расширить возможности ПТУР, которые наводились по проводам.

Вес ракеты в контейнере составляет 29 кг, стартовый вес заряда — 18,5 кг, масса боевой части достигает 3,6 кг. Ракета имеет длину 145 см. Общий вес комплекса равен 66 кг. Ракета может лететь на расстояние до 5 км с максимальной скоростью 315 м/с. При этом бронебойность составляет 80 см.

Свое производство ПТУР есть и в Китае. Правда, по большому счету, многие китайские комплексы являются копиями советской техники. Так, основным противотанковым ракетным комплексом в китайской армии остается модернизированная копия советского комплекса «Малютка». Речь идет о ПТРК HJ-73, оснащенном полуавтоматической системой наведения. Данный комплекс относится к первому поколению ПТУР, которые были приняты на вооружение в китайской армии в 1979 году. Он используется в качестве переносного комплекса, а также устанавливается на боевые машины пехоты, легкие автомобильные шасси.

На протяжении нескольких десятков лет HJ-73 неоднократно модернизировался для того, чтобы увеличить боевую эффективность и бронебойность. В состав комплекса входит управляемая твердотопливная ракета, пусковая установка, аппаратура управления.

Существуют следующие модификации комплекса: HJ-73В, HJ-73C. Однако несмотря на модернизацию, в целом HJ-73 сохранил недостатки, характерные для своего прототипа: невысокий уровень боеготовности, невысокая скорость полета ракеты.

Ракета может преодолевать расстояние от 500 м до 3 км со скоростью 120 м/с. Вес ракеты достигает 11,3 кг, длина — 86,8 см, диаметр — 12 см. Бронебойность при таких параметрах составляет 50 см. Вес пусковой установки составляет 32 кг. Для перевода из походного в боевое положение необходимо потратить почти 2 минуты.

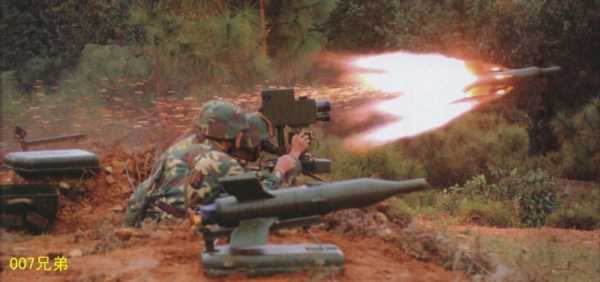

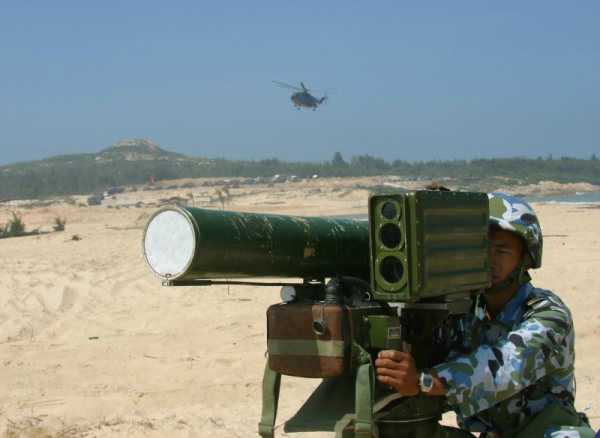

На смену HJ-73 был разработан ПТРК второго поколения HJ-8, который является копией американского TOW. Разработки комплекса начались еще в 1970 году, и только через 14 лет он прошел испытания и был поставлен в войска. В китайской армии он используется в качестве возимо-носимого комплекса, а также размещается на боевых машинах пехоты, вертолетах и легких автомобильных шасси.

В состав комплекса входит управляемая твердотопливная ракета, пусковая установка, оптический прицел, приемник инфракрасного излучения, а также счетно-решающее устройство и вспомогательное оборудование для техобслуживания системы управления и проверки исправности ракеты.

HJ-8 неоднократно модернизировался для повышения тактико-технических характеристик и, следовательно, увеличения точности и бронебойности. Таким образом появились варианты HJ-8A, HJ-8C, HJ-8E. Отдельно необходимо отметить самую новую модификацию комплекса — HJ-8L, обладающую наиболее высокими параметрами боевой эффективности и бронебойностью до 1 м. Новый комплекс оснащен облегченной пусковой установкой с перископическим прицелом.

Комплекс в различных модификациях экспортировался в Арабские Эмираты, Пакистан, Таиланд и страны африканского континента.

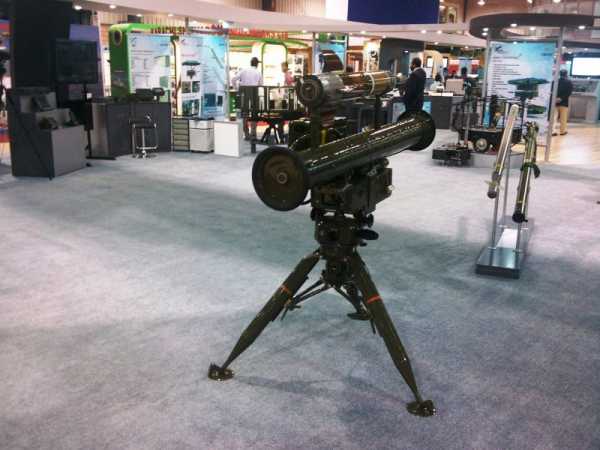

Параллельно с модернизацией китайского комплекса HJ-8 в Пакистане совершенствовался его аналог (фактически копия) Baktar Shikan. В него были внесены некоторые изменения по сравнению с оригиналом: установлен тепловизионный прицел, улучшена аппаратура проверки работоспособности комплекса, уменьшен его вес, боевая часть — тандемная кумулятивная.

Максимальная дальность полета ракеты составляет 3 км. Baktar Shikan оснащен аппаратурой управления, позволяющей автоматически сопровождать ракету по линии визирования цели. Для переноски комплекс разбирается на 4 части (прицельный блок — 12,5 кг, блок системы управления -24 кг, пусковая установка — 23 кг, ракета и контейнер).

Комплекс можно размещать на автомобильном шасси повышенной проходимости, его можно транспортировать при помощи вертолетов и транспортных самолетов.

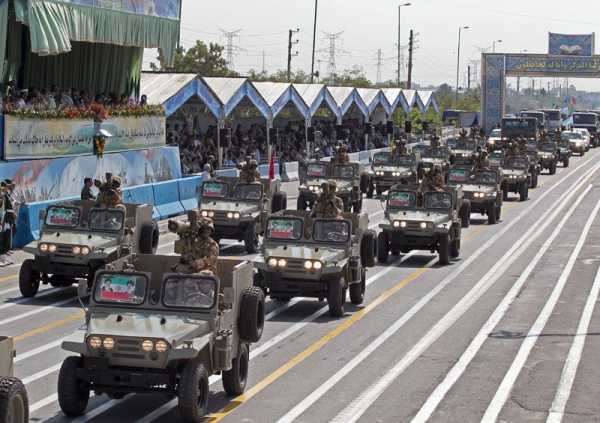

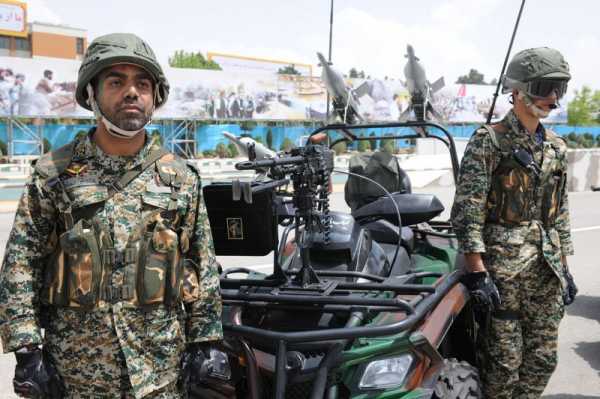

Американские комплексы TOW также весьма успешно копируются и в Иране. Речь идет от серии комплексов Toophan (Toophan-1 и Toophan-2) с проводным и лазерным управлением, кумулятивной и тандемно-кумулятивной боевой частью. Диаметр ракет комплексов составляет 15,2 см, длина — 1,16 м. Вес снаряда достигает 20 кг. Ракета способна преодолевать расстояние до 3,5 км днем и 2,5 км в ночное время со скоростью до 310 м/с. При этом бронебойность ее составляет 55-76 см.

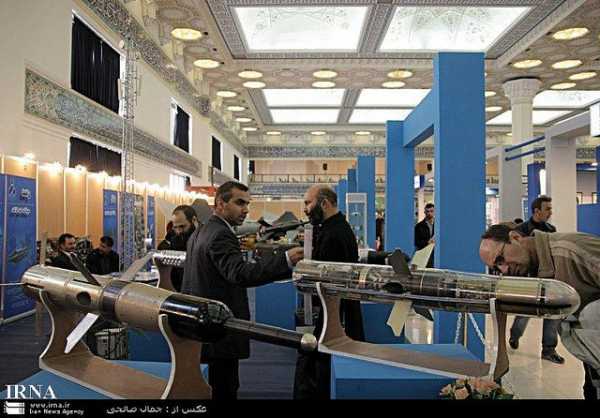

В Иране была сделана копия еще одного американского противотанкового ракетного комплекса Dragon (Saeghe). M47 Dragon\Saeghe был куплен в Америке в 1970 году и использовался во время ирано-иракской войны. Комплекс оснащен полуавтоматической системой управления ракетой, кумулятивной боевой частью. Ракета может преодолеть расстояние от 65 м до 1 км, при этом бронебойность ее составляет 50 см.

Создание иранского варианта комплекса — это попытка создать легкую переносную противотанковую систему, для обслуживания которой необходим только один оператор, и которую можно максимально быстро привести в боевое состояние. В то же время, ракета комплекса имеет небольшую дальность полета и трудности в управлении снарядом после пуска. Именно поэтому в настоящее время данный ПТУР находится на вооружении только отдельных иранских спецподразделений.

В Иране делают копии и советского комплекса «Малютка» — ПТРК Raad (с ручной системой управления ракетой, кумулятивной боевой частью, бронебойностью 40 см, дальностью стрельбы от 400 м до 3 км). Кроме того, существует и иранский вариант российского ПТРК «Конкурс-М» — Tosan. На данный момент именно этот комплекс является самым распространенным противотанковым ракетным комплексом наряду с американскими TOW и иранскими Toophan.

Tosan оснащен полуавтоматической системой управления ракетой, боевая часть тандемно-кумулятивная, ее вес составляет 3,2 кг. Калибр ракеты равен 135 мм. Бронебойность ракеты по разным данным составляет 67-80 см. Ракета может преодолевать расстояния от 70 м до 4 км днем и до 2,5 км в ночное время и с использованием тепловизионного прицела.

Есть теоретически мощный ПТРК и в Индии. Это противотанковый ракетный комплекс третьего поколения Nag с инфракрасной системой наведения. Он был создан в 1990 году для борьбы с существующими и перспективными танками и бронированной техникой. Способен действовать на расстоянии до 6 км. На пусковой установке имеются система прицеливания, гидравлические приводы наведения.

Комплекс размещается на шасси российской БИП-1 и оснащен тандемно-кумулятивной боевой частью, активной радиолокационной или тепловизионной головкой наведения. Возможно размещение дополнительных ракет внутри бронированного корпуса.

Таким образом, вполне очевидно, что производителей вооружения и военной техники в мире хватает, и если работать с Россией кто-то не хочет или не может, то приобрести те же ПТРК можно в Америке, в Европе или же в Китае, Иране и т.д.

/Валерий Бовал, topwar.ru/

army-news.ru

Противотанковый ракетный комплекс третьего поколения SPIKE

SPIKE

Противотанковый ракетный комплекс третьего поколения SPIKE



Семейство ПТРК SPIKE с автономным наведением ракеты, разрабатывался с учетом возможности его использования различными видами ВС и, для вооружения пехоты, установки на боевую технику и  применения с вертолетов. Как и американский  «Javelin» ПТРК  «Спайк» фирмы «RAFAEL Israel Armament Development Authority» использует принцип автономного самонаведения, однако в отличие от «Javelin» реализован режим оптико-волоконной передачи данных оператору с возможностью управления полетом ракеты и захватом цели ГСН после пуска, что значительно расширяет возможности его боевого применения.

Комплекс использует неохлаждаемую инфракрасную головку самонаведения или. Семейство ракет включает четыре варианта, начиная с легкого носимого комплекса SPIKE-SR с дальностью до 800 м и заканчивая комплексом большой дальности SPIKE-ER. SPIKE-МR и SPIKE-ER отличаются только принципом наведения, в то время как на SPIKE-ER установлена более тяжелая БЧ.

Уникальной для серийных комплексов возможностью является оптико-волоконная связь оператора с запущенной ракетой (только на SPIKE-LR (вариант конфигурации) и SPIKE-LR, SPIKE-ER), что позволяет:

• Выбирать цель после запуска или изменять цель, например на более важную
• Получать разведывательные данные в реальном времени и опознавать цель
• Осуществлять захват цели ГСН после старта, вести огонь с закрытых позиций
• Достигать высочайшей точности на максимальной дальности.
• Минимизировать сопутствующий ущерб и исключить огонь по своим

Оружие уже состоит на вооружении в Израиле и Сингапуре, Финляндии, Нидерландах и Румынии и, возможно, будет выбрано и некоторыми странами, такими Италия и Испания (EUROSPIKE).

Германия наладила линю производства комплекса, получившего название EUROSPIKE для Европейских стран, ракеты изготовляются заводом фирмы Diehl BGT Defence в Марбурге. Фирма Rheinmetall Defence Electronics изготовляет прицельно-пусковой модуль.

Комплекс также находится на вооружении и производится в Польше и производится там по лицензии на государственном оборонном заводе Mesko. В 2005 для закупки комплекса было выделено 34.2 млн. долларов США (будет изготовлено 24 прицельно-пускового модуля и 60 ракет), в 2006 году планируется изготовить 32 прицельно-пускового модуля и 200 ракет. Кроме того, из Израиля были поставлены 46 тренажеров для подготовки операторов.

Всего контрактом предусмотрено производство 264 прицельно-пускового модуля и 2 675 ракет с двухрежимной головкой самонаведения (ПЗС/ИК). Контракт был заключен в 2003 году и обошелся полякам в 397 миллионов долларов. Как заявили представители фирмы-производителя «RAFAEL Israel Armament Development Authority» ПТРК SPIKE на сегодняшний момент лучший в мире, но он не является дешевым. С этим трудно не согласиться, т.к. за указанную суму вместо 264 комплексов можно пробрести, например, около 200 танков Т-90.

Еще 90-96 сдвоенных ПУ ПТРК SPIKE планируется установить на БМП Patria/WMZ XC-30 «Росомаха», на которых будет установлена башня HITFIST 30.





Изготовление ПТРК  «Спайк» на заводе ZM Mesko

1 – сборка прицельно-пускового модуля

2 – подготовка к установке маршевого двигателя

3 – стенд для калибровки тепловизионного прицела.



Ракета имеет среднюю скорость на траектории 130-180 м/с, полет на максимальную дистанцию SPIKE-LR занимает 26 секунд, данные по бронепробиваемости, предоставленные министерством обороны Польши составляют 700 мм стальной гомогенной брони для SPIKE-LR и до 1 000 для SPIKE-ER. Комплекс может применяться при температуре от -32⁰ до + 49⁰ и хранится при температуре от -45⁰ до + 71⁰.



Семейство противотанковых ракетных комплексов третьего поколения SPIKE
Наименование	Дистанция применения	Вес	ГСН	Режимы	Применение
SPIKE-SR	50- 800 м	9 кг	Инфракрасная неохлаждаемая	автономное наведение	Носимый ПТРК
SPIKE-MR (Gill)	200- 2,500 м	26 кг (включая треногу)	Электрооптическая (ПЗС*, ИК или ПЗС/ИК)	автономное наведение/ автономное наведение с внесением коррекции и наблюдением (вариант)	Носимый ПТРК
SPIKE-LR	200- 4,000 м	26 кг (включая треногу)	Электрооптическая (ПЗС, ИК или ПЗС/ИК)	автономное наведение с внесением коррекции и наблюдением	Носимый ПТРК, установка на технику
SPIKE-ER (NTD)	400-8,000m	ТПК –33 кг ПУ – 55 кг ПУ+4 ракеты- 187 кг Тренога — 3кг	Электрооптическая (ПЗС, ИК или ПЗС/ИК), пассивная ПЗС или ПЗС/ИК	автономное наведение с внесением коррекции и наблюдением, огонь с закрытой позиции и захват цели ГСН после пуска	Носимый ПТРК, установка на технику и вертолеты

* Прибор с зарядовой связью.



SPIKE-SR

SPIKE-SR – ПТРК ближнего радиуса с автономным наведением. Возможно применение комплекса из закрытых помещений.



SPIKE-MR (Gill)

Переносной ПТРК с дальностью поражения 2.500 м с автономным наведением, автономное наведение позволяет значительно повысить безопасность оператора и вероятность поражения цели. Возможно применение ракеты с усовершенствованной ГСН с автономным наведением с внесением коррекции и наблюдением за полем боя.







Противотанковый ракетный комплекс третьего поколения SPIKE-MR





прицельно-пусковой модуль (CLU).



SPIKE-LR

Дальность действия системы 200- 4000 метров . Система состоит из 13-кг ракеты, размещенной в 1,2-метровом пусковом контейнере и аппаратуры управления массой 13 кг . Последняя включает в себя командный блок запуска ( 5 кг ), тепловизор ( 4 кг ) с радиусом распознавания цели больше 3 км , треногу ( 3 кг ) и батарею ( 1 кг ). Два человека могут переносить аппаратуру управления и два снаряда на расстояние 20 км . Ракета может быть оснащена головкой самонаведения с одним или двумя режимами; последняя сочетает в себе отображающие инфракрасную камеру и камеру прибора с зарядовой связью (CCD). Снаряд после выстрела может действовать автономно, хотя для лучшего прицеливания и управления полетом существует волоконно-оптическая линия.





SPIKE-ER (NTD)

SPIKE-ER является ПТРК дальнего радиуса действия приспособленного для установки на бронированную технику и вертолеты. Двусторонний оптико-волоконный канал данных позволяет управлять ракетой в полете (Fire and Steer mode). То есть, оператор может выбирать цель для ракеты уже после ее запуска, в режимах «Fire and Forget» (автономное самонаведение) и «Fire, Observe and Update» (автономное наведение с внесением коррекции и наблюдением). Это значительно расширяет диапазон применения комплекса, позволяет поразить цель в наиболее уязвимые участки. Для ПТРК SPIKE-ER разработана фугасно-проникающая (PBF) боевая часть для применения против бункеров.





SPIKE-ER (NTD)



Установка SPIKE—ER на бронированную технику

Модульная компоновка позволяет с легкостью установить ПТРК  SPIKE-ER на различные типы легких бронированных машин. В состав комплекса входит дистанционно-управляемая башня где размещено прицельное оборудование, блок электроники и сервопривод. Оператор оснащен многофункциональным экраном и манипулятором управления.



Установка SPIKE-ER на вертолеты

ПТРК SPIKE-ER может устанавливаться на вертолеты AH-1S Cobra, Agusta A-129, MD-500 Defenders, Gazelle, Mi-24 и другие.







Компоновка ПТРК SPIKE

ГСН расположена в носовой части ракеты, за ней расположен блок электроники и предзаряд, за которым размещен маршевый двигатель, в центральной части корпуса размещена аккумуляторная батарея и гироскоп, за которой размещена кумулятивная боевая часть ракеты, стартовый двигатель и катушка оптико-волоконного кабеля размещены в хвостовй части ракеты.



ПТРК SPIKE является одним из наиболее совершенных на сегодняшний день, однако при его низкой скорости 130-180 130-180 м/с применение комплексов активной защиты, таких как «Арена», и комплексов динамической защиты нового поколения сделает его бесполезным, также необходимо введение в боекомплект всех танков многоспектральных гранат для постановки дымовой завесы.

Материал подготовлен автором сайта © Andrеi

Фото фирмы «RAFAEL Israel Armament Development Authority»
