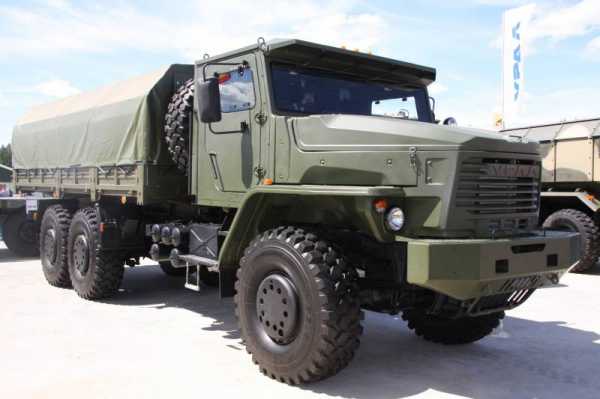

Автомобиль повышенной грузоподъемности Урал-63704-0010 «Торнадо-У»
Мы уже публиковали материал об автомобиле повышенной грузоподъемности Урал-63704-0010 «Торнадо-У» впервые показанном на Международном военно-техническом форуме «Армия-2015». Сегодня вашему вниманию предлагается более подробный фотообзор и фотодетализация этой машины, представленной на X Международной выставке вооружений, военной техники и боеприпасов Russia Arms Expo 2015, проходившей в Нижнем Тагиле 9-12 сентября.
Автомобильное шасси повышенной грузоподъемности Урал-63704-0010 (6х6) с модулем бортовой платформы предназначено для перевозки грузов, монтажа и транспортировки вооружения, военной и специальной техники, буксирования специальных и транспортных прицепов. Грузоподъемность достигает 16 тонн. Машина оснащена трехместной бронированной капотной кабиной каркасно-панельной конструкции, оборудованной системами вентиляции, отопления и кондиционирования. Сообщалось, что на выставке RAE-2015 была представлена конечная версия перспективного грузовика Урал-63704-0010, которая отличается от представленных ранее отсутствием некоторых комплектующих зарубежного производства. В частности, немецкие раздаточные коробки были заменены отечественными, также ведутся работы по замене коробки передач.
Сейчас автомобили Урал-63704-0010 «Торнадо-У» проходит испытания, по результатам которых будет принято решение об их принятии на снабжение. Первые серийные машины новых типов планируется передать заказчикам в 2016 году, тогда же завод «Урал» намерен начать поставки техники в рамках оборонного заказа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Колесная формула | 6×6 |
Масса перевозимого груза, кг | 16000 |
Полная масса, не более, кг | 29000 |
Распределение полной массы, кг |
|
– на передний мост | 8000 |
– на колеса среднего и заднего мостов | 21000 |
Масса буксируемого прицепа, кг | 12000 |
Максимальная скорость, не менее, кг | 100 |
Двигатель: |
|
– тип | дизельный, рядный, шестицилиндровый |
– номинальная мощность не менее, кВт (л. с.) | 323 (440) |
Трансмиссия | Механическая (гидромеханическая) коробка передач, двухступенчатая раздаточная коробка с межосевым блокируемым дифференциалом, ведущие мосты с центральным и колесным редукторами, средний и задний мосты с блокировкой межколёсных дифференциалов, с межосевой блокировкой на среднем мосту. |
Подвеска | Зависимая, рессорная |
Рабочая тормозная система | Двухконтурная с пневматическим приводом с АБС |
Кабина | Капотная, каркасно-панельной конструкции, трехместная, оборудованный системами вентиляции, отопления и кондиционирования, ФВУ |
Модуль бортовой платформы | Оборудован боковыми и задними откидными и съемными бортами, съемными дугами и тентом, устройствами для крепления кузова-контейнера многоцелевого назначения по ГОСТ 18477 |
Колеса | Размерность 11,25-20 |
Шины | Размерность 16.00R20 с рисунком повышенной проходимости |
Емкость топливного бака (баков), не менее, л | 420 |
Запас хода по контрольному расходу топлива, определенному по ГОСТ 20306, км, не менее | 1000 |
Габаритные размеры, мм |
|
– длина | 9850 |
– ширина | 2550 |
– высота | 3350 |
Фото © Дениса Передриенко
| СМОТРИТЕ ТАКЖЕ ФОТООБЗОРЫ НА САЙТЕ «ОТВАГА»: | ||
Тяжелая БМП Т-15 «Барбарис» | 152-мм САУ «Коалиция-СВ» | Перспективный танк Т-14 «Армата» |
БМП-3 «Драгун» | БМП-3 «Деривация» с 57-мм пушкой | БМП-3 с СУО «Витязь» |
БМП ZBD-86A против БМП-2 | Двухзвенный транспортер ДТ-10ПМ | Двухзвенный транспортер ДТ-3ПМ |
Вступайте в нашу группу
«Отвага 2004»
Поделиться в социальных сетях:
otvaga2004.ru
«Торнадо-У» – армейский автомобиль повышенной грузоподъемности
В рамках форума «Армия-2015» широкой общественности впервые был показан новый армейский грузовой автомобиль повышенной проходимости и грузоподъемности «Торнадо-У». Автомобиль с модулем бортовой платформы предназначен для транспортировки вооружения, военной и специальной техники, перевозки различных грузов, буксировки транспортных и специальных прицепов. Полная масса грузового автомобиля – до 30 тонн, грузоподъемность – до 16 тонн, масса буксируемого прицепа – 12 тонн. Предполагается, что машина может быть представлена как в бронированном, так и в небронированном варианте. В частности, кабина «Торнадо-У» может получить разную степень защиты (в зависимости от установки тех или иных комплектов защиты).Запустив в серийное производство грузовой автомобиль «Урал-М», который представляет собой существенно модернизированный знаменитый «Урал-4320», в Миассе начали готовиться к запуску в производство новых грузовых автомобилей для Минобороны России. На базе того же «Урал-М» было создано семейство автомобилей «Мотовоз-М», включающее базовое трехосное шасси полной массой 22,5 тонны, оснащенное двигателем семейства ЯМЗ-536, а также грузовыми автомобилями с колесной формулой 4х4 и 8х8. От схожих по мощности и массогабаритным характеристикам грузовых автомобилей «Урал-М» армейские внедорожные грузовики семейства «Мотовоз-М» отличались в первую очередь оригинальным капотом и утилитарной каркасно-панельной кабиной, которая допускает возможность скрытого бронирования.
В то же время «Торнадо-У» в чистом виде грузовой автомобиль с кузовом внушительных размеров и с более традиционной для всех грузовых «Уралов» ходовой частью: на нем используются зависимая рессорная подвеска, неразрезные мосты и, во всяком случае, у опытного экземпляра, механическая коробка переключения передач. При этом, как отмечают специалисты, такая конструкция отличается простотой, а значит и дешевле в производстве и эксплуатации. В то же время они отметили, что очередное поколение уральских грузовых внедорожников осталось без независимой подвески. Благо завод наконец-то ушел от пневмогидравлической тормозной системы, остановив свой выбор на чистой пневматике.
При этом стоит отметить, что сегодня в России многие разработки обладают похожими названиями. Только «Тайфунов» в настоящее время существует три: бронемашины повышенной защищенности класса MRAP (с защитой от мин и самодельных взрывных устройств) – КамАЗ 63968 Тайфун-К и Урал-63095 Тайфун-У (литеры «У» и «К» в названии обозначают соответственно «Урал» и «КамАЗ»), а также полноценный бронетранспортер КамАЗ-63969 Тайфун.
С «Торнадо» ситуация не менее интересная. На вооружении армии России в настоящее время состоят модернизированные реактивные системы залпового огня (РСЗО) – «Торнадо-Г» и «Торнадо-С». Это модернизированные еще советские РСЗО 9К51 «Град» калибра 122 мм и РСЗО 9К58 «Смерч» калибра 300 мм (соответственно литеры «Г» и «С» означают названия данных систем). РСЗО «Град» было смонтировано на шасси грузового автомобиля Урал-4320, которое было создано еще в 1977 году. Попытки заменить шасси на более современное предпринимались ранее неоднократно. К примеру, в Белоруссии РСЗО БМ-21 «БелГрад» построена на базе белорусского шасси МАЗ-6317. Поэтому нет ничего удивительного в том, что новое шасси оригинальной конструкции от Уральского автомобильного завода получило унифицированное название «Торнадо-У», оно может использоваться в качестве шасси для РСЗО «Торнадо-Г» и «Торнадо-С».
Одним из основных преимуществ шасси «Торнадо-У» называют повышенную грузоподъемность при сравнительно небольшой собственной массе. В перспективе планируется создание целого семейства машин «Торнадо-У» в вариантах 4х4, 6х6 и 8х8. При этом вариант грузового автомобиля повышенной проходимости «Торнадо-У» с колесной формулой 6х6 активно демонстрировался на выставках, а рендеры седельного тягача из семейства «Торнадо-У» с колесной формулой 8х8 на пружинной подвеске задних осей появились в интернете в начале осени 2016 года.
Никто из специалистов Уральского автозавода не скрывает, что грузовой автомобиль «Торнадо-У» создан на базе гражданского тяжелого трехосного тягача «Урал-6370», отличающегося бескапотной компоновкой. Данный грузовик небольшими сериями выпускался в Миассе для гражданского рынка, сравнительно недавно автомобиль также был принят на снабжение Министерства обороны РФ. «Торнадо-У» получил фактически аналогичные мосты и раму, да и его индекс не сильно отличается от гражданской модели «Урал-63704-0010».
При этом на нем использовались мосты венгерской компании Raba, аналогов по грузоподъемности у группы компаний «Газ», в которую сегодня входит автомобильный завод «Урал», просто не было. Таких мостов до недавнего времени в стране не производил никто. К примеру, «КамАЗ», на котором столкнулись с необходимостью создания собственных трехосных и четырехосных внедорожных шасси, первоначально комплектовал их мостами Madara болгарского производства. Освоить выпуск данных мостов (провести локализацию) в Набережных Челнах смогли осенью 2015 года. По всей видимости, разработчики «Торнадо-У» пойдут этим же путем.
Создатели называют «Торнадо-У» заменой КрАЗам, так как по набору своих характеристик они сравнимы с кременчугским вездеходом: полная масса – 30 тонн, грузоподъемность – 16 тонн. При этом мощность двигателя у уральского грузовика больше – 440 л.с. Стоит отметить, что на «Торнадо-У», судя по всему, установлен форсированный двигатель ЯМЗ-652, так как мощность оригинального мотора не превышает 412 л.с.
Хотя «Торнадо-У» вышел существенно тяжелее привычных всем «Уралов», конструкторы сделали все, чтобы сохранить высокий уровень его проходимости. Они применили двухступенчатую раздатку с блокируемым дифференциалом, а также ведущие мосты с центральным и колесным редукторами, средний и задний мосты с блокировкой межколесных дифференциалов, с межосевой блокировкой на среднем мосту. К помогающим повышенной проходимости качествам относят также обеспеченный установкой редукторов в мостах дорожный просвет в 400 мм и колеса большого диаметра с шинами с «зубастым» рисунком протектора размерности 16.00R20. Также на автомобиле была установлена механическая КПП и зависимая рессорная подвеска. Рабочая тормозная система стала двухконтурной с пневматическим приводом и АБС.
В качестве одной из особенностей нового армейского грузовика производитель выделяет кабину. Кабина капотная, каркасно-панельной конструкции, трехместная, была оборудована системами отопления, кондиционирования воздуха и вентиляции. Часть наружных панелей кабины – капот, крыша, двери – выполнены из композитных материалов. В кабине три места, при этом сиденье водителя – подрессоренное. Вход в нее достаточно высокий, но для удобства водителя имеется подвесная ступенька, а также ручки в дверном проеме.
Использование каркасно-панельной кабины позволяет решить проблему с защищенностью водителя и пассажиров. Возможно скрытное бронирование, когда броня размещается под внешними панелями кабины, снаружи ее не видно. Установка на кабину КДЗ – комплекта дополнительной защиты может обеспечить 5-й класс защиты по ГОСТ-50963-96 (защита от бронебойных пуль калибра 7,62-мм, выпущенных из АКМ с расстояния в 5-10 метров). Но это еще не все, что касается защищенности «Торнадо-У». Двигатель грузовика защищен бронекапсулой, а под днищем может быть смонтирована противоминная защита. Таким образом, от обстрела из стрелкового оружия и подрыва защищаются не только экипаж и самые важные с точки зрения подвижности агрегаты и узлы, но также и топливный бак, который обеспечивает автомобилю внушительный запас хода – порядка 1000 километров при движении по шоссе.
В то же время представленный на форуме «Армия-2015» в июне 2015 года образец грузового автомобиля повышенной проходимости «Торнадо-У» уже тогда вызывал вопросы у автомобильных журналистов, касаемо своей технической начинки. В частности в «АвтоРевью» отмечали, что завод «Урал» никогда не производил мосты такой грузоподъемности. Поэтому конструкторы использовали венгерские мосты Raba, дизельный двигатель ЯМЗ-652 (производится в Ярославле по лицензии компании Renault Trucks, лицензированный Renault dCi 11), сцепление Sachs и коробку переключения передач ZF. В то же время главный конструктор «Урала» по военной технике Олег Якупов в интервью ТАСС говорил о то, что при сборке «Торнадо-У» будут использоваться только российские комплектующие. По всей видимости, единственный путь – это локализация производства некоторых из них в нашей стране.
На выставке RAE-2015, которая проходила в Нижнем Тагиле в сентябре 2015 года, публике демонстрировался «Торнадо-У», больше отвечающий озвученной концепции грузового автомобиля с полностью российскими комплектующими. По словам Якупова, на предприятии полностью отказались от раздаточной коробки немецкого производства, заменив ее отечественной, произведенной на уральских предприятиях. Также на всех «Торнадо-У» стояли российские двигатели. По словам Олега Якупова, велась работа над заменой импортной коробки переключения передач на отечественную.
Министерство обороны Российской Федерации высоко оценило новинку «Урал-63704-0010» – «Торнадо-У» разработки автозавода «Урал», говорил по итогам международного форума «Армия-2015» Олег Якупов. В интервью ТАСС он подчеркнул, что руководство Минобороны и представители Главного автобронетанкового управления высоко оценивают данный образец грузового транспорта. По словам Якупова, на предприятии продолжат опытно-конструкторские работы и испытания данной модели, чтобы в будущем запустить серийное производство «Торнадо-У».
Полковник Андрей Колутков начальник научно-исследовательского испытательного центра автомобильной техники ЦНИИ Минобороны России, в феврале 2016 года отмечал, что новый грузовой автомобиль повышенной грузоподъемности «Торнадо-У», разработанный автомобильным заводом «Урал», проходит предварительные испытания. По словам полковника, грузовой автомобиль с бронированной кабиной прошел испытания в Арктике. Тогда же источник РИА Новости в оборонно-промышленном комплексе говорил, что на «Торнадо-У» появились абсолютно новые мосты и другая трансмиссия.
С освоением серийного производства грузовых автомобилей «Торнадо-У» (а это может произойти до 2018 года) автомобильный завод «Урал» получит в свое распоряжение армейский внедорожный грузовой автомобиль нового класса. Наверняка, данная машина будет востребована не только в вооруженных силах России, но и в армиях других стран.
Тактико-технические характеристики Урал-63704-0010 «Торнадо-У»:
Полная масса – 30 тонн.
Грузоподъемность – 16 тонн.
Распределение полной массы: передний мост – 7500 кг, на тележку среднего и заднего мостов – 22 500 кг.
Масса буксируемого прицепа – 12 000 кг.
Колесная формула – 6х6.
Клиренс – 400 мм.
Силовая установка – 6-цилиндровый дизельный двигатель ЯМЗ-652 мощностью 440 л.с.
Емкость топливных баков – не менее 420 л.
Скорость – до 100 км/ч (по шоссе).
Запас хода – до 1000 км (по шоссе).
Преодолеваемые препятствия: подъем – до 60%, брод – 1,8 м.
Фото: «Торнадо-У» ИА » ОРУЖИЕ РОССИИ «, Алексей Китаев
Источники информации:
http://www.kolesa.ru/article/tajfuny-i-tornado-novye-armejskie-uraly-2015-06-25
http://st-kt.ru/articles/«tornado-u»-novyi-voennyi-«ural»
https://autoreview.ru/articles/gruzoviki-i-avtobusy/tornado-v-kubinke
http://tass.ru/armiya-i-opk/2047884
https://ria.ru/defense_safety/20160224/1379774984.html
www.globalwarnews.ru
Фотогалерея
www.arms-expo.ru
«Торнадо-У» – армейский автомобиль повышенной грузоподъемности
Запустив в серийное производство грузовой автомобиль «Урал-М», который представляет собой существенно модернизированный знаменитый «Урал-4320», в Миассе начали готовиться к запуску в производство новых грузовых автомобилей для Минобороны России. На базе того же «Урал-М» было создано семейство автомобилей «Мотовоз-М», включающее базовое трехосное шасси полной массой 22,5 тонны, оснащенное двигателем семейства ЯМЗ-536, а также грузовыми автомобилями с колесной формулой 4х4 и 8х8. От схожих по мощности и массогабаритным характеристикам грузовых автомобилей «Урал-М» армейские внедорожные грузовики семейства «Мотовоз-М» отличались в первую очередь оригинальным капотом и утилитарной каркасно-панельной кабиной, которая допускает возможность скрытого бронирования.
В то же время «Торнадо-У» в чистом виде грузовой автомобиль с кузовом внушительных размеров и с более традиционной для всех грузовых «Уралов» ходовой частью: на нем используются зависимая рессорная подвеска, неразрезные мосты и, во всяком случае, у опытного экземпляра, механическая коробка переключения передач. При этом, как отмечают специалисты, такая конструкция отличается простотой, а значит и дешевле в производстве и эксплуатации. В то же время они отметили, что очередное поколение уральских грузовых внедорожников осталось без независимой подвески. Благо завод наконец-то ушел от пневмогидравлической тормозной системы, остановив свой выбор на чистой пневматике.
При этом стоит отметить, что сегодня в России многие разработки обладают похожими названиями. Только «Тайфунов» в настоящее время существует три: бронемашины повышенной защищенности класса MRAP (с защитой от мин и самодельных взрывных устройств) – КамАЗ 63968 Тайфун-К и Урал-63095 Тайфун-У (литеры «У» и «К» в названии обозначают соответственно «Урал» и «КамАЗ»), а также полноценный бронетранспортер КамАЗ-63969 Тайфун.
С «Торнадо» ситуация не менее интересная. На вооружении армии России в настоящее время состоят модернизированные реактивные системы залпового огня (РСЗО) – «Торнадо-Г» и «Торнадо-С». Это модернизированные еще советские РСЗО 9К51 «Град» калибра 122 мм и РСЗО 9К58 «Смерч» калибра 300 мм (соответственно литеры «Г» и «С» означают названия данных систем). РСЗО «Град» было смонтировано на шасси грузового автомобиля Урал-4320, которое было создано еще в 1977 году. Попытки заменить шасси на более современное предпринимались ранее неоднократно. К примеру, в Белоруссии РСЗО БМ-21 «БелГрад» построена на базе белорусского шасси МАЗ-6317. Поэтому нет ничего удивительного в том, что новое шасси оригинальной конструкции от Уральского автомобильного завода получило унифицированное название «Торнадо-У», оно может использоваться в качестве шасси для РСЗО «Торнадо-Г» и «Торнадо-С».
Одним из основных преимуществ шасси «Торнадо-У» называют повышенную грузоподъемность при сравнительно небольшой собственной массе. В перспективе планируется создание целого семейства машин «Торнадо-У» в вариантах 4х4, 6х6 и 8х8. При этом вариант грузового автомобиля повышенной проходимости «Торнадо-У» с колесной формулой 6х6 активно демонстрировался на выставках, а рендеры седельного тягача из семейства «Торнадо-У» с колесной формулой 8х8 на пружинной подвеске задних осей появились в интернете в начале осени 2016 года.
Никто из специалистов Уральского автозавода не скрывает, что грузовой автомобиль «Торнадо-У» создан на базе гражданского тяжелого трехосного тягача «Урал-6370», отличающегося бескапотной компоновкой. Данный грузовик небольшими сериями выпускался в Миассе для гражданского рынка, сравнительно недавно автомобиль также был принят на снабжение Министерства обороны РФ. «Торнадо-У» получил фактически аналогичные мосты и раму, да и его индекс не сильно отличается от гражданской модели «Урал-63704-0010».
При этом на нем использовались мосты венгерской компании Raba, аналогов по грузоподъемности у группы компаний «Газ», в которую сегодня входит автомобильный завод «Урал», просто не было. Таких мостов до недавнего времени в стране не производил никто. К примеру, «КамАЗ», на котором столкнулись с необходимостью создания собственных трехосных и четырехосных внедорожных шасси, первоначально комплектовал их мостами Madara болгарского производства. Освоить выпуск данных мостов (провести локализацию) в Набережных Челнах смогли осенью 2015 года. По всей видимости, разработчики «Торнадо-У» пойдут этим же путем.
Создатели называют «Торнадо-У» заменой КрАЗам, так как по набору своих характеристик они сравнимы с кременчугским вездеходом: полная масса – 30 тонн, грузоподъемность – 16 тонн. При этом мощность двигателя у уральского грузовика больше – 440 л.с. Стоит отметить, что на «Торнадо-У», судя по всему, установлен форсированный двигатель ЯМЗ-652, так как мощность оригинального мотора не превышает 412 л.с.
Хотя «Торнадо-У» вышел существенно тяжелее привычных всем «Уралов», конструкторы сделали все, чтобы сохранить высокий уровень его проходимости. Они применили двухступенчатую раздатку с блокируемым дифференциалом, а также ведущие мосты с центральным и колесным редукторами, средний и задний мосты с блокировкой межколесных дифференциалов, с межосевой блокировкой на среднем мосту. К помогающим повышенной проходимости качествам относят также обеспеченный установкой редукторов в мостах дорожный просвет в 400 мм и колеса большого диаметра с шинами с «зубастым» рисунком протектора размерности 16.00R20. Также на автомобиле была установлена механическая КПП и зависимая рессорная подвеска. Рабочая тормозная система стала двухконтурной с пневматическим приводом и АБС.
В качестве одной из особенностей нового армейского грузовика производитель выделяет кабину. Кабина капотная, каркасно-панельной конструкции, трехместная, была оборудована системами отопления, кондиционирования воздуха и вентиляции. Часть наружных панелей кабины – капот, крыша, двери – выполнены из композитных материалов. В кабине три места, при этом сиденье водителя – подрессоренное. Вход в нее достаточно высокий, но для удобства водителя имеется подвесная ступенька, а также ручки в дверном проеме.
Использование каркасно-панельной кабины позволяет решить проблему с защищенностью водителя и пассажиров. Возможно скрытное бронирование, когда броня размещается под внешними панелями кабины, снаружи ее не видно. Установка на кабину КДЗ – комплекта дополнительной защиты может обеспечить 5-й класс защиты по ГОСТ-50963-96 (защита от бронебойных пуль калибра 7,62-мм, выпущенных из АКМ с расстояния в 5-10 метров). Но это еще не все, что касается защищенности «Торнадо-У». Двигатель грузовика защищен бронекапсулой, а под днищем может быть смонтирована противоминная защита. Таким образом, от обстрела из стрелкового оружия и подрыва защищаются не только экипаж и самые важные с точки зрения подвижности агрегаты и узлы, но также и топливный бак, который обеспечивает автомобилю внушительный запас хода – порядка 1000 километров при движении по шоссе.
В то же время представленный на форуме «Армия-2015» в июне 2015 года образец грузового автомобиля повышенной проходимости «Торнадо-У» уже тогда вызывал вопросы у автомобильных журналистов, касаемо своей технической начинки. В частности в «АвтоРевью» отмечали, что завод «Урал» никогда не производил мосты такой грузоподъемности. Поэтому конструкторы использовали венгерские мосты Raba, дизельный двигатель ЯМЗ-652 (производится в Ярославле по лицензии компании Renault Trucks, лицензированный Renault dCi 11), сцепление Sachs и коробку переключения передач ZF. В то же время главный конструктор «Урала» по военной технике Олег Якупов в интервью ТАСС говорил о то, что при сборке «Торнадо-У» будут использоваться только российские комплектующие. По всей видимости, единственный путь – это локализация производства некоторых из них в нашей стране.
На выставке RAE-2015, которая проходила в Нижнем Тагиле в сентябре 2015 года, публике демонстрировался «Торнадо-У», больше отвечающий озвученной концепции грузового автомобиля с полностью российскими комплектующими. По словам Якупова, на предприятии полностью отказались от раздаточной коробки немецкого производства, заменив ее отечественной, произведенной на уральских предприятиях. Также на всех «Торнадо-У» стояли российские двигатели. По словам Олега Якупова, велась работа над заменой импортной коробки переключения передач на отечественную.
Министерство обороны Российской Федерации высоко оценило новинку «Урал-63704-0010» – «Торнадо-У» разработки автозавода «Урал», говорил по итогам международного форума «Армия-2015» Олег Якупов. В интервью ТАСС он подчеркнул, что руководство Минобороны и представители Главного автобронетанкового управления высоко оценивают данный образец грузового транспорта. По словам Якупова, на предприятии продолжат опытно-конструкторские работы и испытания данной модели, чтобы в будущем запустить серийное производство «Торнадо-У».
Полковник Андрей Колутков начальник научно-исследовательского испытательного центра автомобильной техники ЦНИИ Минобороны России, в феврале 2016 года отмечал, что новый грузовой автомобиль повышенной грузоподъемности «Торнадо-У», разработанный автомобильным заводом «Урал», проходит предварительные испытания. По словам полковника, грузовой автомобиль с бронированной кабиной прошел испытания в Арктике. Тогда же источник РИА Новости в оборонно-промышленном комплексе говорил, что на «Торнадо-У» появились абсолютно новые мосты и другая трансмиссия.
С освоением серийного производства грузовых автомобилей «Торнадо-У» (а это может произойти до 2018 года) автомобильный завод «Урал» получит в свое распоряжение армейский внедорожный грузовой автомобиль нового класса. Наверняка, данная машина будет востребована не только в вооруженных силах России, но и в армиях других стран.
Тактико-технические характеристики Урал-63704-0010 «Торнадо-У»:
Полная масса – 30 тонн.
Грузоподъемность – 16 тонн.
Распределение полной массы: передний мост – 7500 кг, на тележку среднего и заднего мостов – 22 500 кг.
Масса буксируемого прицепа – 12 000 кг.
Колесная формула – 6х6.
Клиренс – 400 мм.
Силовая установка – 6-цилиндровый дизельный двигатель ЯМЗ-652 мощностью 440 л.с.
Емкость топливных баков – не менее 420 л.
Скорость – до 100 км/ч (по шоссе).
Запас хода – до 1000 км (по шоссе).
Преодолеваемые препятствия: подъем – до 60%, брод – 1,8 м.
Фото: «Торнадо-У» ИА » ОРУЖИЕ РОССИИ «, Алексей Китаев
Источники информации:
http://www.kolesa.ru/article/tajfuny-i-tornado-novye-armejsk…
http://st-kt.ru/articles/«tornado-u»-novyi-voennyi-«ural»
https://autoreview.ru/articles/gruzoviki-i-avtobusy/tornado-…
http://tass.ru/armiya-i-opk/2047884
https://ria.ru/defense_safety/20160224/1379774984.html
bazaistoria.ru
Брутальнейший «Торнадо-У» . Чёрт побери
В рамках форума «Армия-2015» широкой общественности впервые был показан новый армейский грузовой автомобиль повышенной проходимости и грузоподъемности «Торнадо-У». Автомобиль с модулем бортовой платформы предназначен для транспортировки вооружения, военной и специальной техники, перевозки различных грузов, буксировки транспортных и специальных прицепов.
Полная масса грузового автомобиля — до 30 тонн, грузоподъемность — до 16 тонн, масса буксируемого прицепа — 12 тонн. Предполагается, что машина может быть представлена как в бронированном, так и в небронированном варианте. В частности, кабина «Торнадо-У» может получить разную степень защиты (в зависимости от установки тех или иных комплектов защиты).
Запустив в серийное производство грузовой автомобиль «Урал-М», который представляет собой существенно модернизированный знаменитый «Урал-4320», в Миассе начали готовиться к запуску в производство новых грузовых автомобилей для Минобороны России. На базе того же «Урал-М» было создано семейство автомобилей «Мотовоз-М», включающее базовое трехосное шасси полной массой 22,5 тонны, оснащенное двигателем семейства ЯМЗ-536, а также грузовыми автомобилями с колесной формулой 4х4 и 8х8. От схожих по мощности и массогабаритным характеристикам грузовых автомобилей «Урал-М» армейские внедорожные грузовики семейства «Мотовоз-М» отличались в первую очередь оригинальным капотом и утилитарной каркасно-панельной кабиной, которая допускает возможность скрытого бронирования.
В то же время «Торнадо-У» в чистом виде грузовой автомобиль с кузовом внушительных размеров и с более традиционной для всех грузовых «Уралов» ходовой частью: на нем используются зависимая рессорная подвеска, неразрезные мосты и, во всяком случае, у опытного экземпляра, механическая коробка переключения передач. При этом, как отмечают специалисты, такая конструкция отличается простотой, а значит и дешевле в производстве и эксплуатации. В то же время они отметили, что очередное поколение уральских грузовых внедорожников осталось без независимой подвески. Благо завод наконец-то ушел от пневмогидравлической тормозной системы, остановив свой выбор на чистой пневматике.
При этом стоит отметить, что сегодня в России многие разработки обладают похожими названиями. Только «Тайфунов» в настоящее время существует три: бронемашины повышенной защищенности класса MRAP (с защитой от мин и самодельных взрывных устройств) — КамАЗ 63968 Тайфун-К и Урал-63095 Тайфун-У (литеры «У» и «К» в названии обозначают соответственно «Урал» и «КамАЗ»), а также полноценный бронетранспортер КамАЗ-63969 Тайфун.
С «Торнадо» ситуация не менее интересная. На вооружении армии России в настоящее время состоят модернизированные реактивные системы залпового огня (РСЗО) — «Торнадо-Г» и «Торнадо-С». Это модернизированные еще советские РСЗО 9К51 «Град» калибра 122 мм и РСЗО 9К58 «Смерч» калибра 300 мм (соответственно литеры «Г» и «С» означают названия данных систем). РСЗО «Град» было смонтировано на шасси грузового автомобиля Урал-4320, которое было создано еще в 1977 году. Попытки заменить шасси на более современное предпринимались ранее неоднократно. К примеру, в Белоруссии РСЗО БМ-21 «БелГрад» построена на базе белорусского шасси МАЗ-6317. Поэтому нет ничего удивительного в том, что новое шасси оригинальной конструкции от Уральского автомобильного завода получило унифицированное название «Торнадо-У», оно может использоваться в качестве шасси для РСЗО «Торнадо-Г» и «Торнадо-С».
Одним из основных преимуществ шасси «Торнадо-У» называют повышенную грузоподъемность при сравнительно небольшой собственной массе. В перспективе планируется создание целого семейства машин «Торнадо-У» в вариантах 4х4, 6х6 и 8х8. При этом вариант грузового автомобиля повышенной проходимости «Торнадо-У» с колесной формулой 6х6 активно демонстрировался на выставках, а рендеры седельного тягача из семейства «Торнадо-У» с колесной формулой 8х8 на пружинной подвеске задних осей появились в интернете в начале осени 2016 года.
Никто из специалистов Уральского автозавода не скрывает, что грузовой автомобиль «Торнадо-У» создан на базе гражданского тяжелого трехосного тягача «Урал-6370», отличающегося бескапотной компоновкой. Данный грузовик небольшими сериями выпускался в Миассе для гражданского рынка, сравнительно недавно автомобиль также был принят на снабжение Министерства обороны РФ. «Торнадо-У» получил фактически аналогичные мосты и раму, да и его индекс не сильно отличается от гражданской модели «Урал-63704-0010».
При этом на нем использовались мосты венгерской компании Raba, аналогов по грузоподъемности у группы компаний «Газ», в которую сегодня входит автомобильный завод «Урал», просто не было. Таких мостов до недавнего времени в стране не производил никто. К примеру, «КамАЗ», на котором столкнулись с необходимостью создания собственных трехосных и четырехосных внедорожных шасси, первоначально комплектовал их мостами Madara болгарского производства. Освоить выпуск данных мостов (провести локализацию) в Набережных Челнах смогли осенью 2015 года. По всей видимости, разработчики «Торнадо-У» пойдут этим же путем.
Создатели называют «Торнадо-У» заменой КрАЗам, так как по набору своих характеристик они сравнимы с кременчугским вездеходом: полная масса — 30 тонн, грузоподъемность — 16 тонн. При этом мощность двигателя у уральского грузовика больше — 440 л.с. Стоит отметить, что на «Торнадо-У», судя по всему, установлен форсированный двигатель ЯМЗ-652, так как мощность оригинального мотора не превышает 412 л.с.
Хотя «Торнадо-У» вышел существенно тяжелее привычных всем «Уралов», конструкторы сделали все, чтобы сохранить высокий уровень его проходимости. Они применили двухступенчатую раздатку с блокируемым дифференциалом, а также ведущие мосты с центральным и колесным редукторами, средний и задний мосты с блокировкой межколесных дифференциалов, с межосевой блокировкой на среднем мосту. К помогающим повышенной проходимости качествам относят также обеспеченный установкой редукторов в мостах дорожный просвет в 400 мм и колеса большого диаметра с шинами с «зубастым» рисунком протектора размерности 16.00R20. Также на автомобиле была установлена механическая КПП и зависимая рессорная подвеска. Рабочая тормозная система стала двухконтурной с пневматическим приводом и АБС.
В качестве одной из особенностей нового армейского грузовика производитель выделяет кабину. Кабина капотная, каркасно-панельной конструкции, трехместная, была оборудована системами отопления, кондиционирования воздуха и вентиляции. Часть наружных панелей кабины — капот, крыша, двери — выполнены из композитных материалов. В кабине три места, при этом сиденье водителя — подрессоренное. Вход в нее достаточно высокий, но для удобства водителя имеется подвесная ступенька, а также ручки в дверном проеме.
Использование каркасно-панельной кабины позволяет решить проблему с защищенностью водителя и пассажиров. Возможно скрытное бронирование, когда броня размещается под внешними панелями кабины, снаружи ее не видно. Установка на кабину КДЗ — комплекта дополнительной защиты может обеспечить 5-й класс защиты по ГОСТ-50963-96 (защита от бронебойных пуль калибра 7,62-мм, выпущенных из АКМ с расстояния в 5-10 метров). Но это еще не все, что касается защищенности «Торнадо-У». Двигатель грузовика защищен бронекапсулой, а под днищем может быть смонтирована противоминная защита. Таким образом, от обстрела из стрелкового оружия и подрыва защищаются не только экипаж и самые важные с точки зрения подвижности агрегаты и узлы, но также и топливный бак, который обеспечивает автомобилю внушительный запас хода — порядка 1000 километров при движении по шоссе.
В то же время представленный на форуме «Армия-2015» в июне 2015 года образец грузового автомобиля повышенной проходимости «Торнадо-У» уже тогда вызывал вопросы у автомобильных журналистов, касаемо своей технической начинки. В частности в «АвтоРевью» отмечали, что завод «Урал» никогда не производил мосты такой грузоподъемности. Поэтому конструкторы использовали венгерские мосты Raba, дизельный двигатель ЯМЗ-652 (производится в Ярославле по лицензии компании Renault Trucks, лицензированный Renault dCi 11), сцепление Sachs и коробку переключения передач ZF. В то же время главный конструктор «Урала» по военной технике Олег Якупов в интервью ТАСС говорил о то, что при сборке «Торнадо-У» будут использоваться только российские комплектующие. По всей видимости, единственный путь — это локализация производства некоторых из них в нашей стране.
На выставке RAE-2015, которая проходила в Нижнем Тагиле в сентябре 2015 года, публике демонстрировался «Торнадо-У», больше отвечающий озвученной концепции грузового автомобиля с полностью российскими комплектующими. По словам Якупова, на предприятии полностью отказались от раздаточной коробки немецкого производства, заменив ее отечественной, произведенной на уральских предприятиях. Также на всех «Торнадо-У» стояли российские двигатели. По словам Олега Якупова, велась работа над заменой импортной коробки переключения передач на отечественную.
Министерство обороны Российской Федерации высоко оценило новинку «Урал-63704-0010» — «Торнадо-У» разработки автозавода «Урал», говорил по итогам международного форума «Армия-2015» Олег Якупов. В интервью ТАСС он подчеркнул, что руководство Минобороны и представители Главного автобронетанкового управления высоко оценивают данный образец грузового транспорта. По словам Якупова, на предприятии продолжат опытно-конструкторские работы и испытания данной модели, чтобы в будущем запустить серийное производство «Торнадо-У».
Полковник Андрей Колутков начальник научно-исследовательского испытательного центра автомобильной техники ЦНИИ Минобороны России, в феврале 2016 года отмечал, что новый грузовой автомобиль повышенной грузоподъемности «Торнадо-У», разработанный автомобильным заводом «Урал», проходит предварительные испытания. По словам полковника, грузовой автомобиль с бронированной кабиной прошел испытания в Арктике. Тогда же источник РИА Новости в оборонно-промышленном комплексе говорил, что на «Торнадо-У» появились абсолютно новые мосты и другая трансмиссия.
С освоением серийного производства грузовых автомобилей «Торнадо-У» (а это может произойти до 2018 года) автомобильный завод «Урал» получит в свое распоряжение армейский внедорожный грузовой автомобиль нового класса. Наверняка, данная машина будет востребована не только в вооруженных силах России, но и в армиях других стран.
Тактико-технические характеристики Урал-63704-0010 «Торнадо-У»:
Полная масса — 30 тонн.
Грузоподъемность — 16 тонн.
Распределение полной массы: передний мост — 7500 кг, на тележку среднего и заднего мостов — 22 500 кг.
Масса буксируемого прицепа — 12 000 кг.
Колесная формула — 6х6.
Клиренс — 400 мм.
Силовая установка — 6-цилиндровый дизельный двигатель ЯМЗ-652 мощностью 440 л.с.
Емкость топливных баков — не менее 420 л.
Скорость — до 100 км/ч (по шоссе).
Запас хода — до 1000 км (по шоссе).
Преодолеваемые препятствия: подъем — до 60%, брод — 1,8 м.
Автор: Юферев Сергей
chert-poberi.ru
Автомобиль «Торнадо-У» планируется серийно выпускать с 2016 года
Новый военный автомобиль повышенной грузоподъемности «Урал-63704-0010» — «Торнадо-У», разработанный компанией «Урал», планируется серийно выпускать с 2016 года, сообщает ТАСС со ссылкой на главного конструктора компании по военной технике Олега Якупова
«На выставке в Нижнем Тагиле мы представляем конечную модификацию автомобиля «Торнадо-У». Эти автомобили сейчас проходят интенсивные испытания, по итогам которых они будут приняты на снабжение. С 2016 года начнутся закупки, в том числе участие в гособоронзаказе. А с 2017 года мы планируем, что закупки будут вестись в больших объемах», — сказал Якупов на выставке Russia Arms Expo (RAE-2015), которая проходит в Нижнем Тагиле.
Автомобиль «Торнадо-У» с колесной формулой 6х6 создан на базе платформы «Урал-6370», которая принята на снабжение Вооруженных сил РФ. На RAE-2015 представлены два доработанных образца с шасси большой грузоподъемностью порядка 20 тонн, полная масса автомобиля — 40 тонн.
«Представлено два образца кабины — бронированная по высокому классу, для перевозки грузов в тех местностях, где есть угрозы обстрелов, и каркасно-панельная. Обе кабины вмещают экипаж три человека со всем оборудованием. Также «Торнадо-У» приспособлены под защиту от подрыва, примерно два килограмма тринитротолуола», — отметил Якупов.
Он также рассказал, что в отличие от образцов, которые были представлены на выставке «Армия-2015», которая прошла в подмосковной Кубинке в июне, в представленных на RAE-2015 машинах заменены импортные составляющие. «Например, мы отказались от немецкой раздаточной коробки в пользу отечественной, производства уральского региона. На всех машинах стоят отечественные двигатели. Сейчас идет работа по замене импортной коробки передачи», — добавил Якупов.
[тынц]http://www.vpk-news.ru/news/26990
П.С.
Добрая машинка.
Технические характеристики:
Полная масса около 30 т.
Грузоподъемность — 16 т.
Масса буксируемого прицепа — 12 т.
Двигатель дизельный, рядный, шестицилиндровый, многотопливный, мощностью 440 л.с.
Максимальная скорость — не менее 100 км/ч.
Дорожный просвет 400 мм.
Преодолеваемые препятствия: подъем — не менее 60%, брод — глубиной 1,8 м.
Запас хода около 1000 км.
chervonec-001.livejournal.com
Унифицированное автомобильное шасси Урал-6370 «Торнадо-У» (Россия)
С целью выработки тактико-технических требований (ТТТ) к семейству новых унифицированных автомобильных шасси, которые в ближайшей и средней перспективе смогли бы стать основой современной отечественной ВАТ, специалистами Главного автобронетанкового управления Министерства обороны РФ (ГАБТУ МО РФ), научно-исследовательских организации совместно с инженерами ведущих автомобильных предприятий России в начале второй декады XXI столетия был проведен тщательный анализ номенклатуры и конструкции современных и перспективных образцов автомобильной техники военного назначения, как отечественных, так и ведущих зарубежных стран. В результате Министерство обороны разработало и осенью 2012 г, утвердило ТТТ к новому семейству унифицированных автомобильных шасси грузоподъемностью 18,0-40,0 т и седельных тягачей на их базе,
При выработке требований было определено, что в состав будущего семейства войдут автомобили с колесными формулами 6×6.1, 8×8.1, 10×10.1, а также предусматривалось расширение семейства путем создания автомобильного шасси с колесной формулой 12×12.1. Особое внимание обратили на требования разработчиков ВВСТ, которые используют ВАТ для монтажа вооружения военной и специальной техники. Основным отличием унифицированных автомобильных шасси от применяемых в настоящее время образцов ВАТ является повышение свойств проходимости, грузоподъемности и защищенности. В частности, требованиями предусматривается повышение средней скорости передвижения автомобилей по пересеченной местности с 35 км/ч до 45-50 км/ч. А для этого необходимо решить целый ряд задач в сфере разработки новых мощных и экономичных силовых установок, силовых передач, подвесок и т. д.
Грузоподъемность машин нового семейства должна обеспечить транспортировку грузов в диапазоне от 18 до 33 т, а в ближайшей перспективе и до 40 т. Реализация этих требований потребует, в свою очередь, увеличить нагрузки на оси, для чего нужно разрабатывать новые рамы, подвески, шины, редукторы и т.д. Защита в конструкции нового семейства ВАТ должна быть предусмотрена как противоминная (от подрыва на минах и взрывных устройствах), так и баллистическая (от пуль основных видов стрелкового оружия и осколков снарядов). При этом требования по защищенности распространяются практически на все типы ВАТ: для перевозки личного состава, монтажа вооружения, военной и специальной техники, для транспортировки имущества. Уровень защиты (баллистической и противоминной) может меняться в зависимости от требований заказчика, но не должен быть ниже установленного.
Для создания унифицированного семейства автомобильных шасси с требуемыми тактико-техническими характеристиками в рамках частно-государственного партнерства было выбрано ОАО «Автомобильный завод «Урал» — одно из ведущих отечественных предприятий автомобильной отрасли. В конце 2012 г руководство ГАБТУ МО РФ обратилось на Уральский автозавод с предложением в инициативном порядке (за счет собственных средств предприятия) осуществить разработку унифицированных автомобильных шасси нового семейства. Выбор автомобильного завода в г. Миассе не был случайным. Предприятие имело необходимые конструкторско-технологический и производственный заделы, на нем к тому времени уже было освоено серийное производство коммерческих автомобилей повышенной грузоподъемности колесной формулой 6×6, по своим техническим характеристикам наиболее близких к перспективной ВАТ. На заводе также развертывалось производство нового семейства защищенных автомобилей «Тайфун-У».
Несмотря на то, что предстояла сложнейшая работа — выполнение и согласование технического проекта, подготовка конструкторской документации для изготовления опытных образцов и изготовление двух опытных образцов для проведения предварительных и государственных испытаний, на все отводилось не более года. Совместное решение Министерства обороны и автозавода подписали в апреле 2014 г. Конструкторы, инженеры, руководители подразделений и рабочие приложили максимум усилий, чтобы уложиться в сроки и сделать первую машину нового семейства. В июне 2015 г. на Международном форуме «Армия-2015» впервые был представлен первый опытный образец нового семейства унифицированных автомобильных шасси Урал-6370 «Торнадо-У» 6×6.1 с каркасно-панельной кабиной. Забегая вперед, отмечу командующие видами ВС РФ и родами войск увидели в этой машине базовое шасси под монтаж своих образцов вооружения. Согласитесь, такое бывает нечасто.
Унифицированное автомобильное шасси Урал-6370 «Торнадо-У» 6×6.1 с каркасно-панельной кабиной предназначено для транспортировки и монтажа вооружения, военной и специальной техники, буксирования специальных и транспортных прицепов по всем видам дорог и местности. Формулировка назначения «Торнадо-У» как две капли воды похожа на предназначения сотен других армейских автомобилей, но именно здесь и заканчивается сходство с предшествующими моделями ВАТ. Урал-6370 «Торнадо-У» превосходит всех своих предшественников по показателям подвижности, впрочем, они соответствуют тем, что были определены в ТТТ. Максимальная скорость движения по шоссе у Урала-6370 составляет 100 км/ч, что на 20 км/ч выше, чем у «классического» Урала-4320. По бездорожью новый автомобиль способен передвигаться в требуемых пределах — 45-50 км/ч, При этом опорная проходимость новой машины осталась на уровне всех прежних легендарных «Уралов»,
Такие высокие показатели обеспечены установкой в машину нового отечественного рядного 6-цилиндрового турбодизеля ЯМЗ-652, развивающего мощность 323 кВт (440 Л.С.), в комплексе с новой прочной несущей рамой, механической коробкой передач, двухступенчатой раздаточной коробкой с межосевым блокируемым дифференциалом, ведущими мостами с центральным и колесным редукторами, блокировкой межколесных дифференциалов и с межосевой блокировкой на среднем мосту. Несущая рама обеспечивает надежную работу всех узлов и агрегатов, смонтированных на ней при угле ее закручивания до 15′. Другими словами, она берет на себя все деформации, возникающие при движении по пересеченной местности. Двигатель оснащен устройством сохранения его работоспособности в ходе преодоления водных преград при полном погружении в воду в течение 15 мин. Конструктивное исполнение системы выпуска отработавших газов в воду исключает возможность ее попадания в цилиндры двигателя даже при его остановке. Топливный бак емкостью 420 л обеспечивает машине запас хода по шоссе не менее 1000 км.
Несущая рама в комплексе с новой рессорной подвеской, мостами и шинами Бел-95 16.00 R20 с рисунком повышенной проходимости позволили повысить грузоподъемность машины с колесной формулой 6×6.1 до 18 т. При этом машина может еще буксировать прицеп общей массой до 12 тонн. Впрочем, конструкторы и водители-испытатели уверены, что реальная грузоподъемность «Торнадо-У» не менее 20 т. Это скоро выяснится, поскольку машина уже находится на предварительных испытаниях. Кстати, по шине «Торнадо-У» унифицирован с новейшей колесной бронированной платформой «Бумеранг». Унифицированное автомобильное шасси Урал-6370 «Торнадо-У» оснащается трехместной кабиной каркасно-панельной конструкции капотной компоновки, оборудованной системами вентиляции, отопления и кондиционирования воздуха. В перспективе все машины новых семейств ВАТ будут выпускаться либо с каркасно-панельными кабинами, либо с бронированными кабинами. Особенностью каркасно-панельных кабин является то, что в их конструкции изначально закладывается возможность установки средств защиты различного уровня в полевых условиях. Конструкция бронированных кабин предусматривает также установку на них вооружения.
Как и большинство разрабатываемых современных образцов ВАТ, Урал-6370 «Торнадо-У» оснащен бортовой системой контроля автомобиля со стандартным интерфейсом сопряжения с внешними средствами диагностирования и имеет согласованный протокол обмена данными. Функции бортовой системы контроля обеспечиваются аппаратурой бортовой информационно-управляющей системы (БИУС) и локальными электронными системами управления агрегатами и узлами автомобиля. БИУС разработана на основе модульных компонентов, позволяющих модернизировать их на всем жизненном цикле. БИУС осуществляет объединение информационной, электронной и электрической систем автомобиля в единую информационно-управляющую систему на основе распределенного бортового вычислительного комплекса (БВК), блоков управления (контроллеров) узлами и агрегатами и программного обеспечения. Также выполнено сопряжение БИУС со спутниковой навигационной аппаратурой системы ГЛОНАСС. При этом предусмотрен режим принудительного отключения электронных систем водителем в случаях их отказа с сохранением подвижности автомобиля. Электронные блоки БИУС имеют возможность обновления программного обеспечения.
Особо необходимо остановиться на эргономике кабины Урала-6370 «Торнадо-У». Каркасно-панельная кабина этой машины заметно отличается от традиционных «ураловских» кабин более комфортными условиями работы водителя, большими размерами, удобными сиденьями, выполненными на пневмоподвесах. Все это снижает утомляемость водителей при совершении длительных маршей, повышает безопасность. «Торнадо-У» сохранил традиционные для машин данной марки высокие эксплуатационные показатели и показатели эксплуатационной надежности. Урал-6370 может эксплуатироваться с максимальной нагрузкой на двигатель без ограничения времени функционирования, при движении по всем видам дорог и местности различного состояния, независимо от времени года, суток и метеорологических условий.
Машина способна успешно использоваться на высоте до 4500 м над уровнем моря, преодолевать перевалы высотой до 4650 м над уровнем моря и сохраняет работоспособность при наклонах в поперечной и продольной плоскостях на углы 25′ и 35° соответственно. Согласно требованиям к ВАТ, «Торнадо-У» должен эксплуатироваться при использовании соответствующих марок и сортов топлива и масел при температурах окружающего воздуха от -50’С до +50’С. Средний ресурс «Торнадо-У» до капитального ремонта — не менее 200 ООО км. Средний срок службы автомобиля — не менее 25 лет. Регламентированный срок службы резинотехнических изделий составляет не менее 15 лет. Средний ресурс двигателя и основных агрегатов трансмиссии — не менее ресурса до капитального ремонта автомобиля, те. 200 000 км. Таким образом, дан старт развитию нового семейства военной автомобильной техники -семейству унифицированных автомобильных шасси с каркасно-панельной или бронированной кабиной. Это говорит о том, что отечественная автомобильная промышленность вновь ожила и способна обеспечивать Вооруженные Силы Российской Федерации самыми современными образцами военной автомобильной техники.
Основные ТТХ автомобильного шасси Урал-6370 «Торнадо-У» с модулем бортовой платформы
Колесная формула 6×6.1
Масса перевозимого груза, кг. 16000
Полная масса, не более, кг. 30000
Распределение полной массы автомобиля, кг:
— на передний мост 7500
— на колеса среднего и заднего мостов 22500
Масса буксируемого прицепа, кг. 12000
Максимальная скорость, не менее, км/ч. 100
Двигатель:
• марка ЯМЗ-652
• тип Дизельный, рядный, 6-цилиндровый
— номинальная мощность, не менее, кВт (л.с.) 323(440)
Трансмиссия — Механическая коробка передач, двухступенчатая раздаточная коробка с межосевым блокируемым дифференциалом, ведущие мосты с центральным и колесным редукторами, средний и задний мосты с блокировкой межколесных дифференциалов, с межосевой блокировкой на среднем мосту
Подвеска — Зависимая, рессорная
Рабочая тормозная система — Двухконтурная с пневматическим приводом с АБС
Кабина — Капотная, каркасно-панельной конструкции, трехместная, оборудованная системами вентиляции, отопления и кондиционирования
Модуль бортовой платформы — Оборудован боковыми и задними откидными и съемными бортами, сьемными дугами и тентом, устройствами для крепления кузова-контейнера многоцелевого назначения ГОСТ 18477
Колеса — Размерность 11,25-20
Шины — Размерность 16,00R20 с рисунком повышенной проходимости
Емкость топливного бака (баков), не менее, л 420
Запас хода по контрольному расходу топлива, определенному по ГОСТ 20306, км, не менее 1000
Габаритные размеры, мм 9850x2550x3350
