В настоящее время количество моделей современных основных боевых танков, оснащенных автоматами заряжания танковых орудий (Т-90, «Леклерк», К-2, Тип-90 и «Оплот»), превышает количество моделей, в состав экипажа которых включен заряжающий («Абрамс», «Леопард-2», «Челленджер-2» и «Меркава Mk.4»).

Основной причиной перехода к автоматам заряжания является стремление конструкторов уменьшить заброневой объем и тем самым увеличить степень защищенности (отношение веса брони к объему), не увеличивая при этом вес танка. Рабочее место заряжающего требует объема до 2 кубических метров для свободного и безопасного доступа к казенной части пушки и боеукладки, особенно в процесс движения танка с повышенной скоростью по пересеченной местности. Заряжающий подвержен физической усталости, что негативным образом сказывается на скорострельности пушки – если в начале боя темп работы заряжающего превосходит темп работы автомата заряжания, то в конце боя ситуация меняется на противоположную. На схеме танка «Абрамс» видно, что рабочее место заряжающего (обозначенное цифрой 5) занимает объем, равный объему рабочих мест командира и наводчика, вместе взятых.

Впервые техническое решение по механизации перезаряжания пушки серийного танка было реализовано во Франции в 1952 году в виде полуавтомата заряжания легкого танка AMX-13. Его орудие было установлено в качающейся башне с выносом казенной части орудия за пределы бронирования. Слева и справа от казенника располагались револьверные механизированные укладки унитарных выстрелов. При откате орудия после выстрела взводился пружинный досылатель, после чего наводчик орудия, вращая штурвал, должен был обеспечить выбор одного из двух типов боеприпаса и выгрузить его на лоток подавателя. После этого выстрел автоматически досылался в ствол и пушка была готова к стрельбе. После израсходования боекомплекта полуавтомата заряжания экипаж танка должен был покинуть танк и вновь загрузить механизированную укладку из запаса выстрелов в 20 единиц, перевозимых в корпусе.

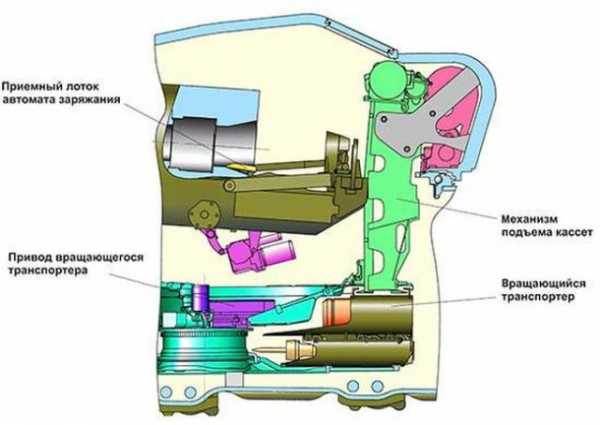

Первое полноценное решение по автоматизации всего цикла перезаряжания пушки было реализовано на советском танке Т-64. Танк был скомпонован по классической схеме с расположением казенной части орудия в башне. Автомат заряжания карусельного типа состоял из вращающегося транспортера, на котором были установлены 28 горизонтальных лотков для снарядов, над ними по периметру располагалось такое же число вертикальных держателей для метательных зарядов выстрелов раздельного заряжания. Заряд снаряжался в полусгораемую гильзу с картонными стенками, пропитанными толом, и металлическим поддоном. Транспортер шарнирно опирался на внутренний венец погона опоры башни. Командир и наводчик были отделены от транспортера кабиной, жестко соединенной с башней. В прорези кабины располагался механизм подъема и досылания снаряда и метательного заряда в ствол пушки, а также улавливатель металлического поддона после выстрела. Поддон укладывался назад в транспортер на освободившееся место. При израсходовании боекомплекта конвейер пополнялся выстрелами из ручной укладки.

Механизм автомата заряжания приводился в движение с помощью гидравлического привода. При его отказе использовался дублирующий ручной привод. Минимальное время заряжания орудия в автоматическом режиме составляло 6 секунд, максимальное (при повороте транспортера на 180 градусов с целью выбора определенного типа выстрела) — 20 секунд. В ручном режиме максимальное время заряжания увеличивалось до 1 минуты.
Аналогичный автомат заряжания установлен на танках Т-80, Т-84 и «Оплот».

В 1972 году на советском танке Т-72 появился новый вариант карусельного автомата заряжания с горизонтальным расположением метательных зарядов в лотках над лотками снарядов. С 1992 года указанный автомат заряжания устанавливается на российский танк Т-90. К сожалению, по сравнению со своим предшественником автомат заряжания обладает двумя существенными недостатками, не устраненными и по настоящее время:

– транспортер опирается не на погон башни, а на дно корпуса, поэтому при внешнем воздействии (удар о выступ подстилающей поверхности или взрыв мины) автомат заряжания выходит из строя;

— емкость транспортера на шесть выстрелов меньше в связи с большим диаметром гильз метательных зарядов, расположенных горизонтально.

Условным положительным отличием автомата заряжания является меньшая (на 150 мм) высота уровня расположения метательных зарядов относительно дна корпуса, что уменьшает вероятность их поражения кумулятивной струей или бронебойным снарядом при пробитии корпуса в районе боевого отделения танка. Надо отметить, что транспортер с двух сторон окружен внутренними топливными баками, в формованных выемках которых размещаются выстрелы ручной боеукладки, уровень расположения которых превышает верхний уровень механизированной укладки автомата заряжания. Это полностью нивелирует различие в степени защищенности Т-64/Т-80 и Т-72/Т-90 от возгорания метательных зарядов.

Эту оценку подтверждает практика боевого применения танков Т-72/Т-90 в локальных военных конфликтах, когда экипажи загружают боеприпасами только автомат заряжания. Но этот прием возможен только при действиях в непосредственной близости от пунктов боепитания. В ходе армейской операции с танковыми рейдами в отрыве от баз снабжения потребуется загрузка в танки и огнеопасной ручной боеукладки выстрелов до их штатного количества.

Механизм автомата заряжания Т-72/Т-90 приводится в движение с помощью электродвигателя и имеет дублирующий ручной привод. Минимальное время производства выстрела в автоматическом режиме составляет 8 секунд, максимальное – 14 секунд в связи с меньшей начальной (в первом случае) и большей конечной (во втором случае) скоростью вращения электромотора по сравнению с равномерной скоростью вращения гидромотора.

В качестве ответа на советский танк Т-64 США и ФРГ в конце 1960-х годов реализовали программу создания опытного танка MBT-70, вооруженного 152-мм пушкой и оснащенного автоматом заряжания. В связи с большими линейными размерами крупнокалиберных выстрелов был применен автомат конвейерного типа, расположенный в развитой кормовой нише башни. Его конструкция включала два конвейерных транспортера, каждый из которых состоял из горизонтально расположенных лотков выстрелов, шарнирно связанных между собою, направляющих роликов и центрального механизма подачи выстрелов в ствол пушки.

Конвейерный автомат заряжания позволяет с наименьшими издержками включать его в состав конструкции новых и модернизируемых танков и размещать в нем выстрелы калибра до 155 мм. В связи с этим он получил наибольшее распространение в танкостроении. В настоящий момент конвейерными автоматами заряжания практически идентичной конструкции оснащены основные боевые танки «Леклерк» (Франция), К-2 (Южная Корея) и Т-90 (Япония).

Кормовая ниша башни является привлекательным местом для размещения и других типов автоматов заряжания. Кроме отсутствия ограничений в наращивании габаритных размеров ниша позволяет устранить риск выхода из строя танка в случае возгорания метательных зарядов или детонации взрывчатого вещества в кумулятивных, осколочно-фугасных, бетонобойных или шрапнельных снарядах. Ниша оснащается броневой перегородкой между боевым отделением и автоматом заряжания, автоматически открывающимся и закрывающимся люком подачи выстрелов и верхними вышибными панелями, срабатывающими при повышении внутреннего давления и отводящими огонь и ударную волну от боевого отделения.

В российском опытном танке «Объект 640» («Черный орел») кормовая ниша была выполнена в виде съемного бронированного модуля с расположенным внутри конвейерным автоматом заряжания.

Предполагалось, что процесс пополнения боекомплекта танка будет упрощен путем замены модулей в полевых условиях.

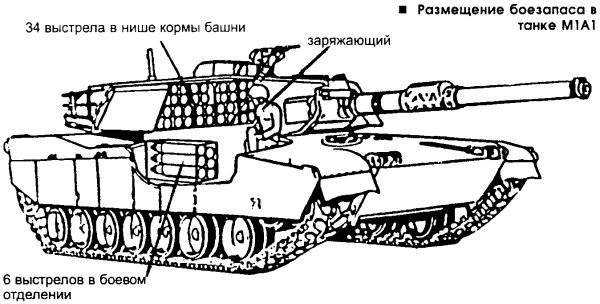

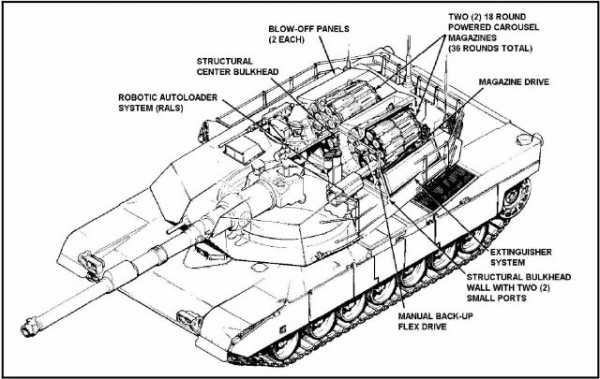

Один из вариантов модернизации основного боевого танка «Абрамс» (США) предусматривает установку в кормовой нише башни револьверного автомата заряжания, состоящего из двух барабанов-транспортеров, весь внутренний объем которых заполнен выстрелами, в отличие от конвейерного транспортера. Это позволяет увеличить боекомплект, хранимый в автомате заряжания, ценой возрастания вертикального габарита башни.

Оригинальный проект модернизации основного боевого танка «Леопард-2» (Германия) основан на идее существенного увеличения длины кормовой ниши и, соответственно, величины боекомплекта, хранимого в стеллажном автомате заряжания, оснащенном захватом-манипулятором, перемещающимся в центральном проеме между двумя стеллажами, разделенными на секции с ячейками, в которых размещены унитарные выстрелы.

Наряду с перечисленными достоинствами вариант размещения автомата заряжания в кормовой нише башни обладает одним существенным недостатком, который обесценивает саму идею исключения заряжающего из состава танкового экипажа с целью уменьшения заброневого объема танка – данный способ размещения автомата проводит к прямо противоположному результату:

— в корпусе танка появляется свободный неиспользуемый объем боевого отделения, поскольку командир и наводчик расположены по обе стороны от пушки с максимальным приближением к оптическим приборам наблюдения, размещенным на крыше башни;

— объем башни увеличивается более чем в два раза;

— большая площадь фронтальной проекции башни делает невозможным использование мощной и тяжелой бронезащиты;

— маневрирование танка на поле боя относительно фронтального направления атаки в пределах безопасных углов +-30 градусов, заложенных в конструкцию лобовой брони, в сочетании с вращением башни при горизонтальном наведении пушки на цель выводит слабо защищенную боковую проекцию башни из указанных пределов вплоть до достижения угла в 60 градусов.

Поэтому наиболее целесообразным решением остается размещение автомата заряжания в подбашенном пространстве, впервые реализованное в Т-64. Кроме уменьшения заброневого объема и повышения степени защищенности танка подобное компоновочное решение позволяет в ближайшей перспективе сделать следующий шаг в совершенствовании конструкции основных боевых танков – перейти к необитаемому боевому отделению при размещении всего экипажа в отделении управления, герметически отделенного от остального объема танка броневой перегородкой.

Необитаемое боевое отделение с карусельным автоматом заряжания предоставляет дополнительный бонус – возможность размещения по углам отделения четырех внутренних топливных баков в объеме, не ометаемым цилиндрическим корпусом транспортера. В результате будет возможно разделить экипаж и топливо по отдельным отсекам, не вынося его при этом в носовую, наиболее обстреливаемую часть корпуса, как это непредусмотрительно сделано в основном боевом танке «Меркава Mk.4» (Израиль).

При размерах отделения 2х2х1 метра суммарный объем внутренних баков составит около одного кубометра. Боевое отделение может быть заполнено инертным газом (азотом или углекислым газом), что полностью предотвратит воспламенение топлива при любых обстоятельствах. Риск массового возгорания метательных зарядов выстрелов (содержащих в себе топливо и окислитель) может быть устранен при возврате к использованию металлических гильз. Даже при инициации горения метательного заряда кумулятивной струей или бронебойным снарядом пожар буде локализован конкретными гильзами, подвергшимися механическому воздействию.

Проект подобного танка с установкой орудия в качающейся башне представлен в заголовке настоящей статьи. Выстрелы размещены в трехуровневом карусельном автомате заряжания. В каждом уровне в одной плоскости располагаются снаряды и гильзы с метательными зарядами к ним. Общий боезапас в автомате заряжания составляет 42 выстрела, по 14 в каждом ярусе.

Но в случае необитаемого боевого отделения качающаяся башня и карусельный автомат заряжания с горизонтальным расположением выстрелов не являются самым эффективным решением, поскольку:

— подъем выстрела из корпуса танка к казеннику пушки проходит через открытое, ничем не защищенное пространство;

— процесс заряжания пушки возможен только в одном её положении относительно горизонтальной оси корпуса, в это положение каждый раз при перезарядке придется поворачивать тяжелую инерционную башню, а потом возвращать её обратно на линию прицеливания, в отличие от существующих карусельных автоматов, подстраивающихся под текущее положение башни.

Использование классической башни совместно с трехярусным автоматом заряжания невозможно, поскольку опускающаяся вниз при больших углах возвышения казенная часть орудия требует наличия свободного пространства под собой. Длина же наиболее современных бронебойных оперенных подкалиберных снарядов достигла 924 мм, т.е. практически радиуса окружности карусельного автомата заряжания. Как показано на прилагаемой диаграмме зависимости пробиваемости бронебойных снарядов от их скорости, длины, удлинения, веса и дистанции стрельбы наиболее малозатратным мероприятием является увеличение длины при сохранении диаметра бронебойного стержня (пенетратора).

В связи с этим представляется целесообразным использование конструкции карусельного автомата заряжания большой емкости с вертикальным расположением выстрелов и свободным пространством в центре по типу автомата, примененного в 1983 году в опытном танке ASM Block III (США).

Как показывает опыт разработки последнего советского перспективного танка «Боксер/Молот», тот или иной выбор конструкции автомата заряжания для первого российского перспективного танка «Армата» в значительной мере определит его будущее в качестве основной ударной силы Российской Армии.

topwar.ru

Танк Т-64 ТТХ. Видео. Фото. Скорость. Броня

Т-64А что это такое — советский основной боевой танк. Создан в начале 1960-х в Харьковском конструкторском бюро по машиностроению, серийно выпускался с 1969 года, параллельно со средними танками Т-55, Т-62 и Т-64. Первоначально имел обозначение «Танк Т-64 с гладкоствольной пушкой Д-81». Принят на вооружение советской армии Постановлением ЦК КПСС и Совета Министров СССР от 20 мая 1968 года, этим же постановлением танку было присвоено обозначение Т-64А.

Танк Т-64 — видео

Т-64 имел пушку калибра 115 мм 2A21 (Д-68) и спаренный 7,62-мм пулемёт ПКТ. На нём впервые в мире применили автоматическую систему заряжания орудия с выбором типа снарядов, что позволило сократить экипаж, убрав из него заряжающего. Экипаж танка состоял из трёх человек. На танке впервые был установлен оптический квантовый (лазерный) дальномер. Броня танка впервые в мире стала комбинированной, чтобы повысить защищённость от кумулятивных снарядов и новых видов снарядов с деформируемой головной частью и пластичным взрывчатым веществом. Ходовая часть снаружи получила защитные поворотные щиты, с той же целью. С танка в связи с нецелесообразностью был убран зенитный пулемёт (поскольку скорости фронтовой авиации существенно выросли, и успешный обстрел летящего на большой скорости самолёта стал маловероятным).

Дальнейшая модификация танка Т-64А (с 1968 года) получила более толстую броню и пушку калибра 125 мм, что фактически изменило прежнюю классификацию танков на средние и тяжёлые. Новый танк сочетал в себе качества и тех и других, поэтому стал первым в мире основным боевым танком. Модернизированный вариант данного танка под обозначением Т-64Б (1976 год) стал первым в мире основным боевым танком с ракетно-пушечным вооружением.

История создания

Принципиально новый танковый дизель 4ТПД был специально сконструирован в дизельном КБ завода № 75 под руководством А. Д. Чаромского.

Идея использовать на перспективном танке оппозитный горизонтальный двигатель возникла у А. А. Морозова задолго до начала работ над «Объектом 430», а официально работы над таким двигателем были начаты в 1946 году.

Конструкция

Т-64А имеет классическую компоновку, с размещением моторно-трансмиссионного отделения в кормовой, боевого — в средней, а отделения управления — в лобовой части машины. Экипаж танка состоит из трёх человек: механика-водителя, наводчика-оператора и командира, который также выполняет функции заряжающего после расходования боевого запаса в механизме заряжания.

Силовая установка: Двигатель 5ТД, позднее (5ТДФА). Оппозитный, пятицилиндровый, многотопливный, двухтактный турбопоршневой дизель, жидкостного охлаждения с непосредственным смесеобразованием, прямоточной бесклапанной продувкой, поршневым газораспределением, горизонтальным расположением цилиндров и двухсторонним отбором мощности.

Трансмиссия: механическая планетарная с гидросервоприводами управления.

Подвеска: торсионная, состоит из шести узлов подвески на борт. На первых, вторых и шестых узлах подвески установлены гидравлические телескопические амортизаторы двустороннего действия, а на первых, третьих, пятых и шестых — жёсткие упоры (справедливо для Т-64А основных серий). Опорные катки с внутренней амортизацией. Серьезным недостатком подвески Т-64 являлось соосное расположение торсионов длиной в половину ширины корпуса. В результате в отличие от большинства известных танков, где применена спаренная установка торсионов длиной в полную ширину корпуса, на укороченном вдвое торсионе при равном динамическом ходе катка, на такой торсион возникает вдвое большая крутящая нагрузка, что резко снижает живучесть торсиона в условиях постоянной эксплуатации. Именно этот факт заставил конструкторов УВЗ, которым передали на доработку Т-64, вернуться к спаренной установке торсионов, которая и была возвращена на все советские и российские основные танки, начиная с Т-72.

Вооружение: 125-мм гладкоствольная пушка Д-81 (2А26, после 1979 г. — 2А46). Заряжание раздельное с частично сгорающей гильзой. Пушка оснащена механизмом заряжания (МЗ)6ЭЦ10. Механизм заряжания: гидромеханический с постоянным углом заряжания. Находится в специальной кабине, состыкованной с башней (конвейер) и башне. В его конвейере уложены 28 выстрелов раздельного заряжания: бронебойно-подкалиберные, кумулятивные и осколочно-фугасные. Остальные 9 — в отделении управлений и в боевом. Спаренный с пушкой пулемёт ПКТ. Автомат заряжания более чем удвоил боевую скорострельность, которая достигла 10 выстрелов в минуту. Был введён гидроусилитель для управления и водно-воздушный очиститель приборов. Ходовая часть была лишена нескольких механизмов, от двигателя момент силы передавался на ходовую часть напрямую через боковые коробки передач. Преодолеваемый брод — 1,8 метра при высоте танка 2,19. Установлено бульдозерное оборудование для самоокапывания. Зенитный пулемёт для борьбы с вертолётами управлялся командиром танка дистанционно.

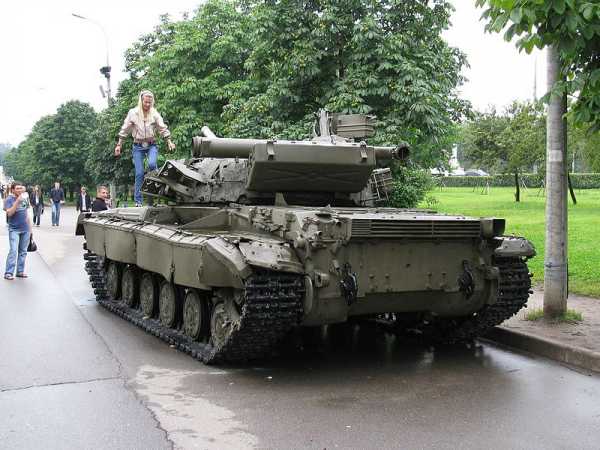

Т-64БВ на Поклонной горе

Опытные образцы на базе танков Т-64А и Т-64Б

Шесть танков с макетом встроенной динамической защиты, два модернизированных танка Т-64БМ2 (объект 447АМ-2) и один Т-64У (объект 447АМ-1) были показаны на параде в честь независимости Украины 24 августа 1999 года. При этом Т-64У с башенным номером «201» находился на «скамье запасных» и по Крещатику не шёл. Внешне Т-64У легко отличить от Т-64БМ2 по отсутствию осветителя на башне рядом с пушкой и антеннообразному датчику ветра на корме башни взамен старого с «ушами», а также по ЗПУ на командирском люке, которая у Т-64БМ2 осталась прежняя, а у Т-64У такая, как на Т-80УД и Т-84.

Специальные машины, созданные на базе Т-64

Помимо военного варианта, БРЭМ-64, был разработан «гражданский» вариант БРЭМ без установки вооружения и системы защиты от ОМП.

— БМПВ-64 — тяжёлая БМП на базе шасси танка Т-64. Выпущена Харьковским БТРЗ.
— УМР-64 — тяжёлый бронетранспортёр того же завода на базе Т-64
— ГПМ-64 — гусеничная пожарная машина на основе Т-64
— Т-55-64 — основной боевой танк, гибрид с шасси от Т-64 и башней от Т-55.
— ПТС-2 — плавающий транспортёр
— БАТ-2 — путепрокладчик на базе тягача МТ-Т
— МДК-3 — роторный траншейный экскаватор
— МТ-Т — тяжёлый многоцелевой гусеничный транспортёр-тягач

Оценка машины

В танк Т-64А ещё с момента создания «объекта 430» была заложена основная идея — меньшая масса и минимальный внутренний объём. Она и привела к бесперспективности этого танка, так как двигатель, ходовая часть и другие узлы и механизмы работали на пределе своих возможностей, не имея запаса прочности. Тяжело было и экипажу из-за кабинной укладки выстрелов.
— Карцев Л. Н. «Воспоминания Главного конструктора танков»

Ходовая часть «434» для перспективы и модернизации неприемлема, разрабатывать машину на этом шасси нельзя.
— Соич О. В., директор ХЗТМ

На танке Т-72 есть резерв развития веса. На Т-64А этого нет, особенно по ходовой части…
— Потёмкин Э. К., директор ВНИИ-100

При такой конструкции механик-водитель был изолирован от командира и наводчика, а пороховые заряды артиллерийских выстрелов в сгорающих гильзах располагались вертикально по периметру боевого отделения. Это была в прямом смысле слова «пороховая бочка». Наряду с этим, такая конструкция отличалась излишней сложностью и была нетехнологична. Меня удивило, что Морозов согласился с таким решением. Был ещё один вопрос. Набутовский, в погоне за снижением веса, заменил дублирующий ручной механический подъёмный механизм пушки на гидравлический, подключив его к гидравлической системе стабилизатора пушки в вертикальной плоскости. Это оригинальное и красивое, с точки зрения экономии веса и внутренних объёмов боевого отделения, конструкторское решение не выдерживало никакой критики с точки зрения особых требований по надёжности к дублирующим приводам наведения. Весь смысл дублирующих приводов наведения пушки заключался в том, чтобы в условиях боя, когда в танке откажут и гидравлика, и электрика, но ещё сохранит некоторую боеспособность экипаж, наводчик смог, используя только свою мускульную силу и механические приводы наведения, вести огонь из пушки. В этом плане гидравлический ручной подъёмный механизм пушки противоречил здравому смыслу
— Костенко Ю. П. о конструкции Т-64, после командировки в КБ завода им. Малышева

Взгляд со стороны вероятного противника

В журнале Armor за март — апрель 1990 года капитан Джеймс Уорфорд в статье «Оценка советского танка Т-64» сделал такие выводы о значении принятия на вооружение Советской армии ВС СССР танков Т-64:

— Мы до сих пор ощущаем то, как развёртывание Т-64 повлияло на НАТО. Как только стали известны возможности нового танка, западные армии запустили программы ускоренной разработки и развёртывания оружия противодействия Т-64. Эти усилия не просто продолжались несколько лет, но и усилились с появлением в 1984 году Т-64, оснащённых реактивной бронёй …
Если бы Т-64 вступил в бой неожиданно [для сил НАТО], — так, как вступили в бой Т-34/76 Второй мировой войны, — экипажам НАТО пришлось бы столкнуться с действительно новаторским, до того неизвестным оружием. Танкисты НАТО доблестно сражались бы на своих, худших, танках — с мрачным для них исходом … Развёртывание Т-34/76 было первым прецедентом, когда Советская Армия застала противника врасплох, выставив на поле боя новый, новаторский танк. Во второй раз это произошло с Т-64. Если бы Т-64 пошёл в бой против танков НАТО 1960-х и 1970-х годов, он бы наверняка захватил превосходство на поле боя. И хотя развёртывание Т-64 было направлено на тогдашних вероятных противников СССР [в мирное, а не военное время], его последствия были несоизмеримо большими и они ощущаются по сей день. Развёртывание FST-2 может стать третьим таким эпизодом, и Советы вновь ошеломят своих противников техническим превосходством. Мы обязаны изучить эту угрозу, предпринять ответные действия и разбить её до того, как она получит шанс на внезапный разгром её противников на будущих полях будущей войны … FST-2, как и Т-64, может стать танком, который сможет выиграть следующую войну.

Британский генерал Джон Хекетт, командующий Северной армейской группой НАТО в 1965—1968 годах, так описывал этот танк к своей книге «Третья Мировая война: нерасказанная история»:

… Производившийся в Харькове, на Украине, Т-64 был оснащен мощной 125-мм гладкоствольной пушкой с автоматом заряжания, и мог выпустить восемь снарядов в минуту на дистанцию до 2000 метров. Он имел экипаж в три человека, улучшенную броню, новый 780 л. с. двигатель, передовые приборы ночного видения и (подобно «Чифтену») лазерный дальномер. Однако, этот танк не пользовался большой популярностью у танкистов. Они находили его ненадёжным. С него часто слетали гусеницы. По сути, он создавался в спешке, как ответ на перспективный американский танк MBT-70, так и не принятый на вооружение.

Модификации

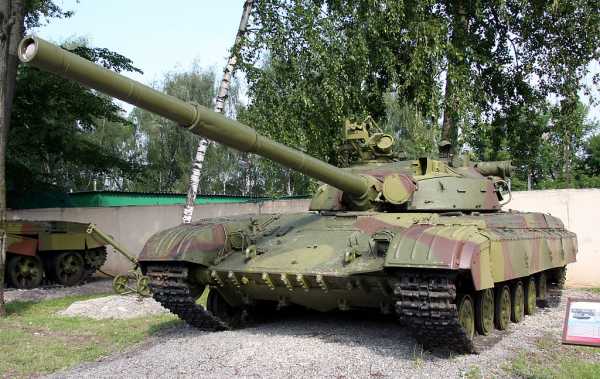

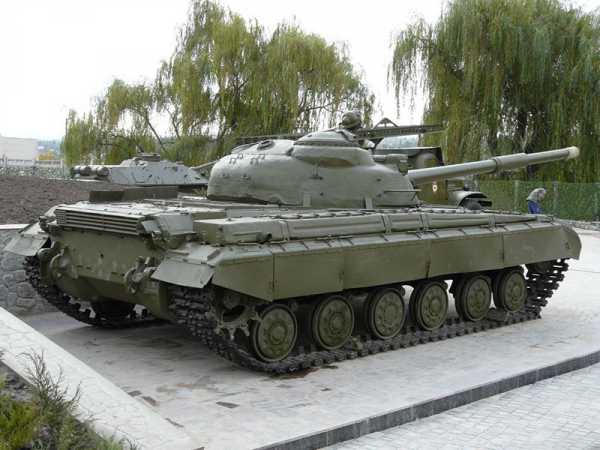

Т-64А в Московском суворовском военном училище

Т-64А (1969 год) — модернизированный Т-64. Была установлена 125-мм гладкоствольная пушка, новая система управления огнём, изменена конструкция автомата заряжания, установлен зенитный пулемёт с дистанционным управлением, установлен теплозащитный кожух ствола пушки, усилено бронирование башни, установлена новая система противопожарного оборудования, оборудование для самоокапывания, оборудование для навешивания минного трала КМТ-6, многотопливный двигатель, система для преодоления глубокого брода, система обеспечения работы двигателя в условиях высокогорья, система дорожной сигнализации.

Т-64АК (1973 год) — командирский танк (все командирские танки в России отличаются установкой дополнительной радиостанции КВ-диапазона, оснащенной съёмной антенной, навигационной аппаратуры и вспомогательного агрегата для подзарядки аккумуляторных батарей).

Т-64Б

Т-64Б (1976 год) — модернизированный вариант Т-64А. Основные отличия: комплекс управляемого вооружения, система управления огнём, система защиты от напалма, система пуска дымовых гранат «Туча», сплошные бортовые экраны, усилено бронирование корпуса и башни, труба ствола пушки получила быстроразъёмное соединение с казёнником, увеличен динамический ход опорных катков.

Т-64БК (1976 год) — командирский танк Т-64Б.

Т-64Б1 (1976 год) — вариант танка Т-64Б без некоторых элементов комплекса управляемого вооружения (станция наведения, управляемые ракеты и др.).

Т-64БМ (1983 год) — вариант танка Т-64Б с двигателем 6ТД — 6-цилиндровым многотопливным двухтактным турбопоршневым дизелем мощностью 1000 л. с.

Т-64БВ украинских ВС

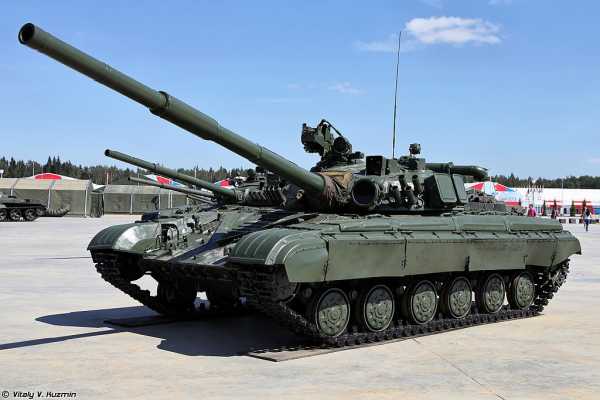

Т-64БВ (1985 год) — вариант танка Т-64Б с навесной динамической защитой. Бронирование лба корпуса усилено.

Т-64БВ1 (1985 год) — вариант танка Т-64Б1 с навесной динамической защитой.

Т-64БМ «Булат»

Т-64БМ «Булат» (2005 год) — украинская современная модификация. Является результатом модернизации танка Т-64Б.

Т-64Е (2010 год) — украинская современная модификация с двигателем 5ТДФЕ мощностью 850 (900) л. с. и ВСУ мощностью 10 кВт. Оснащён модернизированной СУО, ДЗ «Дуплет», комплексом управляемого оружия «Комбат» и спаренной зенитной 23-миллиметровой пушкой с дистанционным управлением.

Т-64Б1М (2014 год) — украинский упрощённый вариант модернизации танков Т-64Б1, создан на Харьковском бронетанковом заводе. На танке установлена встроенная динамическая защита, усиливающая защиту башни, лобовой части корпуса и борта. В задней части башни установлена ниша для боекомплекта и оборудования.

Т-64БМ1М (2014 год) — украинский вариант модернизации Т-64 с динамической защитой «Дуплет» и забашенной нишей.

Применяемые боеприпасы основного вооружения

Применялось три типа снарядов: кумулятивный, осколочно-фугасный и бронебойный подкалиберный. В середине 70-х годов на вооружение принимается комплекс управляемого вооружения «Кобра». Управляемый снаряд с боевой кумулятивной частью размещался в «карусели» автомата заряжания, при этом снаряд был разделён — в лотке снаряда укладывалась головная часть (боевая часть + двигательный отсек), в лотке заряда — отсек управления + вышибной заряд. Механическое соединение снаряда (включая коммутацию электрических цепей) происходило автоматически в казённике пушки при выполнении цикла заряжания. Запуск производился через ствол пушки, в качестве вышибного заряда использовался алюминиевый поддон штатного выстрела, снаряжённый минимальным зарядом. Двигательная установка снаряда запускалась на расстоянии примерно 70 м от среза ствола.

Бронепробиваемость кумулятивного снаряда на Т-64А составляла 450 мм.

Служба и боевое применение

— Афганская война (1979—1989) — в январе 1980 года поступили на вооружение 40-й армии, однако, вследствие неудовлетворительной работы двигателя в условиях высокогорья вскоре были сняты с вооружения

— Битва за Бендеры (1992) — бой у моста под Бендерами в Приднестровье. Как минимум, 2 Т-64БВ в этих боях были уничтожены, при этом их огнём была полностью подавлена артиллерия Молдовы. Также выстрелом из СПГ-9 был уничтожен один Т-64БВ миротворческих сил России.

— Вооружённый конфликт на востоке Украины (с 2014) — используется обеими сторонами конфликта.

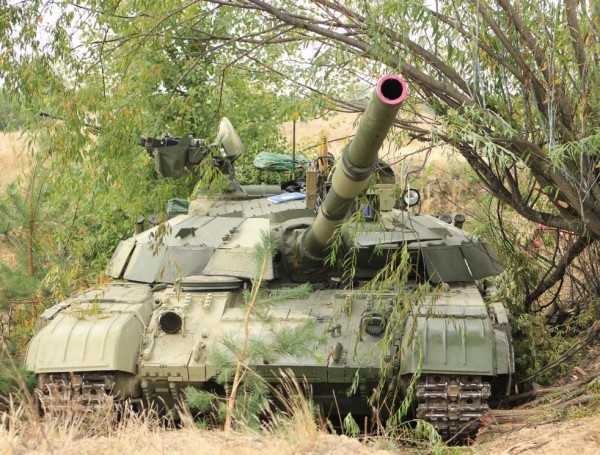

Т-64БВ

Тактико-технические характеристики Т-64А

Экипаж, чел.: 3
Разработчик: ХЗТМ
Годы производства: 1969—1987
Годы эксплуатации: с 1973
Количество выпущенных, шт.: более 8000
Компоновочная схема: классическая

Вес Т-64

— 38,5 тонн

Размеры Т-64

— Длина корпуса, мм: 6540
— Длина с пушкой вперёд, мм: 9225
— Ширина корпуса, мм: 3415
— Высота, мм: 2172
— База, мм: 4242
— Колея, мм: 3270
— Клиренс, мм: 500

Броня Т-64

— Тип брони: комбинированная многослойная
— Лоб корпуса (верх), мм/град.: 80+105 (СТБ) +20/68°
— Лоб корпуса (низ), мм/град.: 80 / 60°
— Борт корпуса, мм/град.: 80
— Лоб башни, мм/град.: 90+150 (алюминиевый сплав) +90

Вооружение Т-64

— Калибр и марка пушки: 125-мм 2А46-1
— Тип пушки: гладкоствольная пушка
— Длина ствола, калибров: 51 (6350 мм)
— Боекомплект пушки: 37
— Дальность стрельбы, км: до 10
— Прицелы: ТПД2-49, ТПН1-49-23, ПЗУ-5
— Пулемёты: 1 х 7,62-мм ПКТ; 1 х 12,7-мм НСВТ

Двигатель Т-64

— Тип двигателя: 5ТДФ
— Мощность двигателя, л. с.: 700

Скорость Т-64

— Скорость по шоссе, км/ч: 45—50 (предельная — 60,5)
— Скорость по пересечённой местности, км/ч: 35—45

— Запас хода по шоссе, км: 500—600 (700 с доп. баками)
— Запас хода по пересечённой местности, км: 225—360 (310—450 с доп. баками)
— Удельная мощность, л. с./т: 18
— Тип подвески: независимая торсионная
— Удельное давление на грунт, кг/см²: 0,84
— Преодолеваемый подъём, град.: 30
— Преодолеваемая стенка, м: 0,8
— Преодолеваемый ров, м: 2,85
— Преодолеваемый брод, м: 1 (с 1976 года — 1,8).

Фото Т-64

Колонна Т-64. Вывод советских войск с территории Венгрии, 1 июля 1990 года.

Добавить комментарий

oruzhie.info

Танковые автоматы заряжания » Военное обозрение

Традиционным способом заряжания танковой пушки является подача снарядов вручную силами отдельного члена экипажа. Такой способ работы с орудием имеет недостатки разного рода, что достаточно давно привело к появлению идеи автомата заряжания. В отличие от человека, автоматика может быть вписана в минимальный объем, не устает во время работы и тем самым упрощает решение боевой задачи в целом. Поиск наиболее эффективных решений в прошлом привел к появлению нескольких основных типов автоматов заряжания, отличающихся друг от друга компоновкой, а также способами размещения и подачи боекомплекта.

Барабанный автомат

Первым носителем автомата заряжания считается французский легкий танк AMX 13, разработанный вскоре после окончания Второй мировой войны. Эта машина оснащалась т.н. качающейся башней, в которой изначально устанавливалось 75-мм нарезное орудие. С целью повышения скорострельности и сокращения нагрузки на экипаж башню оригинальной конструкции оснастили автоматом заряжания. В дальнейшем танк проходил модернизацию, предусматривавшую установку новых орудий, но конструкция автомата заряжания не менялась.

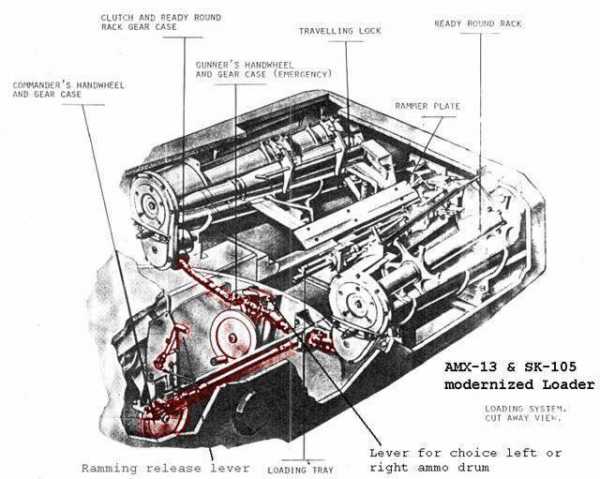

Барабанный автомат заряжания легкого танка AMX 13. Рисунок Wikimedia Commons

В проекте AMX 13 использовался автомат барабанного типа. В кормовом агрегате башни расположили два горизонтальных барабана с шестью ячейками под унитарный снаряд в каждом. Работа автоматики заряжания обеспечивалась энергией отката пушки. При перемещении ствола специальные механизмы заставляли барабаны вращаться, подавая новый снаряд на линию досылания, а также отправляли боеприпас в камору. После выстрела осуществлялся автоматический выброс гильзы.

Барабанный автомат заряжания по типу примененного на AMX 13 впоследствии использовался в нескольких других проектах бронетанковой техники. Некоторые подобные танки строились серийно, тогда как другие не смогли сойти с чертежей или выйти за пределы полигонов. С появлением новых более совершенных конструкций от барабанной системы отказались.

Вариант модернизации ОБТ M1 Abrams с применением двух барабанов. Рисунок «Abrams: A History of American Main Battle Tank»

Автомат с барабанной укладкой имеет специфическое соотношение плюсов и минусов, ограничивающее его применение. Фактически барабан имеет только одно преимущество: он способен заменить заряжающего. При этом такая укладка нерационально использует внутренние объемы танка. Барабан занимает пространство, которое можно было бы отдать под существенное число дополнительных выстрелов при ином их размещении.

Ленточный конвейер

Куда более эффективным с точки зрения использования пространства является автомат заряжания с боеукладкой на основе ленточного транспортера. Подобные устройства прорабатывались с пятидесятых годов, и в дальнейшем нашли применение в ряде проектов – как экспериментальных, так и серийных. Наиболее известными носителями автоматов с ленточной укладкой являются американо-немецкий танк MBT-70, французский Leclerc и японский «Тип 90».

Эта концепция предусматривает размещение укладки боеприпасов в развитой кормовой нише башни. Вместо традиционных стеллажей там помещается подвижная конвейерная лента с кассетами для снарядов. По команде экипажа, конвейер должен подводить к окну подачи снаряд нужного типа, после чего механизм досылания выталкивает его в боевое отделение и отправляет в камору. После выстрела другие элементы автоматики должны извлекать и выбрасывать гильзу либо несгорающий поддон.

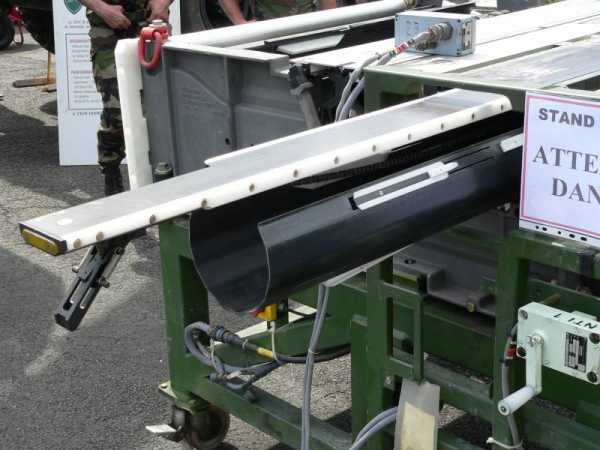

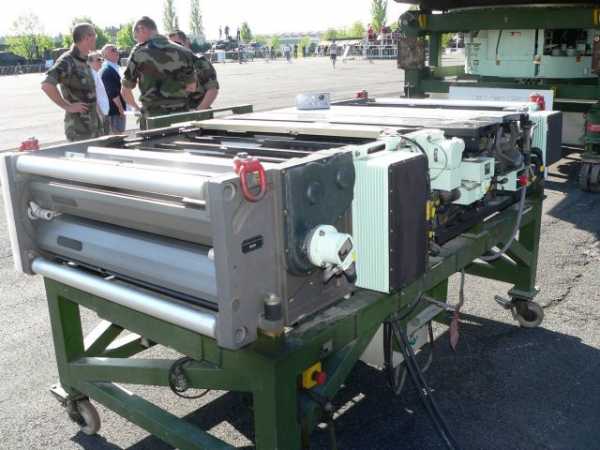

Ленточный конвейер танка Leclerc в положении для подачи выстрела. Фото Aw.my.com

Ленточный конвейер имеет несколько основных преимуществ. В первую очередь, такая конструкция механизмов является оптимальной для унитарных выстрелов больших калибров. Также она позволяет максимально изолировать боекомплект от экипажа, разделив их броневой перегородкой. Подача снаряда к пушке в этом случае осуществляется через люк минимально необходимых размеров. В прошлом предлагались проекты башен со сменной кормовой нишей, облегчающей пополнение боекомплекта и резко сокращающей требуемое на это время. К примеру, в одной из версий шведского проекта UDES 14 на корме корпуса предлагалось перевозить сменную нишу башни с дополнительным боекомплектом.

Впрочем, ленточный конвейер в кормовой нише имеет существенные недостатки. Главный из них заключается в прямой связи размеров боекомплекта и габаритов ниши: заказчику и проектанту приходится искать разумный компромисс между компактной и легкой конструкцией и большим боекомплектом. Кормовая укладка под относительно тонким бронированием, характерным для танков прошлого, негативно сказывается на боевой устойчивости и живучести танка. Единственное успешное попадание ракеты или снаряда способно оставить танк, как минимум, без боеприпасов.

Тот же агрегат, вид сзади. Фото Aw.my.com

Автомат заряжания с ленточным конвейером в кормовой нише башни считается зарубежными специалистами едва ли не самым удачным. В связи с этим подобные устройства используются на ряде образцов современной бронетехники, и их пока не планируется убирать из эксплуатации. Также разрабатывались и разрабатываются новые проекты танков с кормовыми укладками башни. По некоторым данным, именно такой автомат заряжания мог использоваться на перспективном российском танке «Объект 195».

Карусельный конвейер

С шестидесятых годов прошлого века в советских и российских проектах основных танков используются автоматы заряжания с т.н. карусельным конвейером. Первым такое оснащение получил Т-64. Впоследствии аналогичные устройства с теми или иными отличиями появились на танках Т-72 и Т-80 (в его случае они получили название «механизм заряжания»). По некоторым данным, карусельный автомат применен и на новейшем танке Т-14. Также подобные системы разрабатывались для некоторых зарубежных образцов.

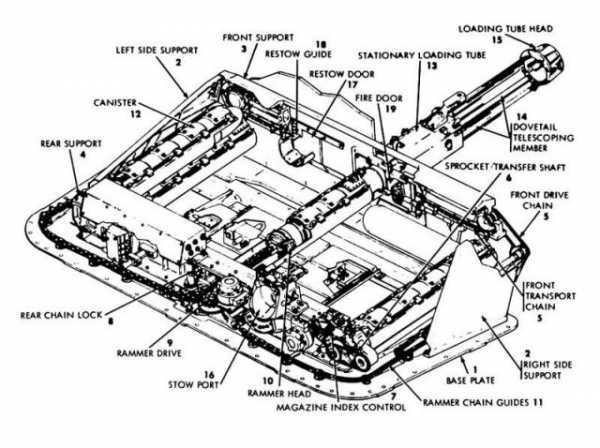

Ленточный автомат заряжания танка MBT-70. Рисунок «Abrams: A History of American Main Battle Tank»

Карусельная укладка представляет собой поворотное устройство с кассетами для боеприпасов, помещаемое под поликом боевого отделения. При помощи собственных приводов она может вращаться, подводя к подъемнику снаряд нужного типа. Выстрел вместе с кассетой поднимается на линию досылания, после чего срабатывает досылатель. В отечественных проектах используются кассеты из двух деталей, вмещающие выстрелы раздельно-гильзового заряжания. На Т-64 кассеты и компоненты выстрела размещались L-образно: снаряд располагался горизонтально, гильза – вертикально. На танках Т-72 и Т-90 применили более совершенные конвейеры с горизонтальным хранением гильзы. В зарубежных проектах карусельные конвейеры для танков разрабатывались под унитарные снаряды. В связи с этим боекомплект размещался строго вертикально, вокруг обитаемой части боевого отделения.

Автомат с укладкой карусельного типа занимает минимальное место, а также имеет оптимальную массу. Его боекомплект находится над днищем корпуса, в максимально безопасной зоне. Карусель обеспечивает быстрый выбор и подачу выстрела нужного типа и дает требуемую скорострельность.

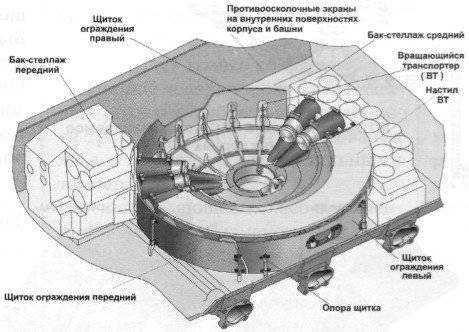

Схема автомата заряжания танков Т-72 и Т-90. Рисунок Mil.ru

В то же время, имеются определенные недостатки. Едва ли не во всех проектах карусельный конвейер не отделяется от обитаемого отсека броней, что приводит к рискам для экипажа. Размеры готового к применению боекомплекта прямо связаны с габаритами карусели, а также с доступным объемом корпуса. Конструкция кассет и связанного оборудования может накладывать ограничения на допустимую длину снарядов, исключая применение перспективных образцов.

Автоматы заряжания с конвейерами карусельного типа используются на всех советских и российских танках последних десятилетий. Это оборудование хорошо зарекомендовало себя, однако не обошлось без претензий. Тем не менее, танки с таким оснащением остаются в строю и еще долго будут составлять основу бронетанковых подразделений России и других стран.

Альтернативные варианты

В свое время существенный вклад в развитие автоматов заряжания внесли шведские инженеры. В ряде своих проектов они предложили и проработали альтернативные варианты автоматов заряжания того или иного рода. Впрочем, до проверки на практике дошли далеко не все такие конструкции, а в серийном производстве находилась только одна.

Танк Т-90 в разрезе. Хорошо видно расположение карусельного конвейера. Рисунок Btvt.info

Средний танк Strv 103 получил не только жестко зафиксированную пушку, но и специфический автомат заряжания. В кормовой части корпуса предусмотрели три отсека для размещения боекомплекта из 50 унитарных выстрелов калибра 105 мм. Автомат заряжания конструктивно разделен на два устройства: механизм подачи и механизм досылания. Первый отвечает за подъем боеприпасов на линию досылания, второй отправляет их в камору. Предложенная конструкция автомата обеспечивала выгодное сочетание малых габаритов, большого боезапаса и быстроты работы.

Большой интерес представляют экспериментальные шведские проекты, предусматривавшие разделение автомата заряжания на разные элементы с их установкой в различных агрегатах боевой машины. Прежде всего, такая раздельная компоновка была связана с применением лафетной орудийной установки – компактного устройства, вынесенного за пределы корпуса. В такой установке нельзя было разместить боекомплект, из-за чего следовало проработать вопрос передачи снарядов из корпуса к вынесенному орудию.

В рамках проекта UDES 19 были построены и испытаны два демонстратора технологий, оснащенные любопытными средствами перезарядки. Передавать снаряд из-под брони к орудию предлагалось при помощи кассеты на качающемся основании. При этом он в течение некоторого времени оставался за пределами защищенных объемов. Это резко снижало безопасность работы, а также приводило к неоправданным рискам.

Экспериментальный образец на базе танка Strv 103, оснащенный лафетной орудийной установкой и особым автоматом заряжания. Фото Ointres.se

В ходе следующего проекта UDES XX 20, предусматривавшего создание танка сочлененной схемы, рассматривались несколько компоновок вооружения и автоматики заряжания. В частности, предлагалось установить на переднем звене танка орудийную установку, а барабан или ленточный конвейер поместить в заднем. Это позволяло выделить под снаряды максимально возможный объем, но требовало особых средств транспортировки для передачи выстрелов к пушке. Предлагался закрытый бронекожухом подвижный конвейер, размещенный между двумя корпусами, а также некоторые иные конструкции. В полной мере поставленные задачи решить не удалось.

Заряжающий или автоматика

Как известно, автоматы заряжания и ручной способ перезарядки орудия имеют и плюсы, и минусы. Автоматика всех типов способна повысить скорострельность, сократить потребные объемы внутри бронекорпуса и башни, без проблем готовиться к выстрелу во время движения и т.д. Танкист-заряжающий, в свою очередь, позволяет не усложнять конструкцию боевой машины, способен извлекать выстрелы из любых укладок по всему доступному объему, может участвовать в обслуживании техники и т.д.

В нашей стране много лет назад было решено, что преимущества автоматики заряжания более полезны, чем сильные стороны заряжающих, и это оказало известное влияние на дальнейшее развитие отечественной бронетехники. За рубежом единого мнения на этот счет нет. Одни иностранные танки сохраняют экипаж с заряжающим, тогда как другие комплектуются автоматикой. При всем этом, время от времени предпринимались попытки отказаться от имеющихся подходов в пользу противоположных.

Очевидно, что автоматы заряжания давно и прочно заняли свое место в области бронетехники. Такое оборудование применяется не только на танках, но и на боевых машинах других классов, где тоже может реализовывать свои преимущества. Вполне возможно, что в будущем количество новых проектов с автоматами заряжания будет расти, но и ручное заряжание пока не стоит списывать со счетов. Оба принципа подготовки к выстрелу имеют свои преимущества, и среди военных пока нет единого мнения об однозначном превосходстве того или иного метода. Удастся ли автоматам заряжания в будущем одержать окончательную победу – покажет время.

По материалам:
http://mil.ru/
http://otvaga2004.ru/
http://btvt.narod.ru/
http://tanks-encyclopedia.com/
http://ftr.wot-news.com/
http://ointres.se/
Hunnicutt, R.P. Abrams: A History of American Main Battle Tank (Vol. 2). Navato, CA: Presidio Press, 1990.

topwar.ru

Танковые автоматы заряжания | Армейский вестник

Поиск наиболее эффективных решений в прошлом привел к появлению нескольких основных типов автоматов заряжания, отличающихся друг от друга компоновкой, а также способами размещения и подачи боекомплекта.

Барабанный автомат

Барабанный автомат заряжания легкого танка AMX 13.

Вариант модернизации ОБТ M1 Abrams с применением двух барабанов. Рисунок «Abrams: A History of American Main Battle Tank»

Ленточный конвейер

Ленточный конвейер танка Leclerc в положении для подачи выстрела.

В прошлом предлагались проекты башен со сменной кормовой нишей, облегчающей пополнение боекомплекта и резко сокращающей требуемое на это время. К примеру, в одной из версий шведского проекта UDES 14 на корме корпуса предлагалось перевозить сменную нишу башни с дополнительным боекомплектом.

Тот же агрегат, вид сзади.

Карусельный конвейер

С шестидесятых годов прошлого века в советских и российских проектах основных танков используются автоматы заряжания с т.н. карусельным конвейером. Первым такое оснащение получил Т-64. Впоследствии аналогичные устройства с теми или иными отличиями появились на танках Т-72 и Т-80 (в его случае они получили название «механизм заряжания»). По некоторым данным, карусельный автомат применен и на новейшем танке Т-14 «Армата». Также подобные системы разрабатывались для некоторых зарубежных образцов.

Ленточный автомат заряжания танка MBT-70. Рисунок «Abrams: A History of American Main Battle Tank»

В отечественных проектах используются кассеты из двух деталей, вмещающие выстрелы раздельно-гильзового заряжания. На Т-64 кассеты и компоненты выстрела размещались L-образно: снаряд располагался горизонтально, гильза – вертикально. На танках Т-72 и Т-90 применили более совершенные конвейеры с горизонтальным хранением гильзы. В зарубежных проектах карусельные конвейеры для танков разрабатывались под унитарные снаряды. В связи с этим боекомплект размещался строго вертикально, вокруг обитаемой части боевого отделения.

Схема автомата заряжания танков Т-72 и Т-90. Рисунок Mil.ru

Танк Т-90 в разрезе. Хорошо видно расположение карусельного конвейера. Рисунок Btvt.info

Альтернативные варианты

Экспериментальный образец на базе танка Strv 103, оснащенный лафетной орудийной установкой и особым автоматом заряжания.

Заряжающий или автоматика

Вполне возможно, что в будущем количество новых проектов с автоматами заряжания будет расти, но и ручное заряжание пока не стоит списывать со счетов. Оба принципа подготовки к выстрелу имеют свои преимущества, и среди военных пока нет единого мнения об однозначном превосходстве того или иного метода. Удастся ли автоматам заряжания в будущем одержать окончательную победу – покажет время.

/Кирилл Рябов, topwar.ru/

army-news.ru

Нужен ли в современном танке автомат заряжания? » Военное обозрение

Последствия попытки решения неразрешимой задач

К сожалению, в истории отечественной «оборонки», да и всей промышленности в целом, немало примеров весьма сомнительных достижений. Причем все они, как правило, являются предметом особой нашей гордости. В полной мере это относится и к наиболее спорному элементу в конструкции советских/российских танков — автомату заряжания. Благодаря этому интересному механизму экипаж отечественных танков уже давно соответствует песне из фильма «Трактористы».

Действительно, у нас привыкли с оттенком превосходства подчеркивать: мы-де такими автоматами свои танки оснащаем, а зарубежные производители в абсолютном большинстве — нет. Но почему? Неужели разработка данного агрегата оказалась не по зубам американским, немецким, английским, японским (далее почти до бесконечности) инженерам, и лишь русская техническая мысль смогла справиться со столь сложной проблемой? Попробуем разобраться.

Показатель важный, но не главный

Идея использования автомата заряжания родилась в Харькове в период проектирования танка Т-64, была включена в ТТЗ на эту машину, после чего унаследована танками Т-72 и Т-80. По неизвестной автору причине сие устройство на Т-64 и Т-80 именуется механизмом заряжания (МЗ), а на Т-72 — автоматом (АЗ). Наверное, чтобы вконец запутать вероятного противника. Кроме того, следует отметить, что МЗ на Т-64 и Т-80 идентичны, а АЗ на Т-72 (и на Т-90) имеет принципиально иную конструкцию. Впрочем, тема унификации, а точнее, почти полного ее отсутствия, у трех советских основных танков, одновременно серийно выпускавшихся в течение почти 15 лет, требует отдельного обстоятельного разговора. Сейчас речь не об этом.

Постараемся ответить на вопрос: для чего понадобился Т-64 механизм заряжания? Официальная версия такова: за счет отказа от заряжающего удалось сократить забронированный объем, уменьшить габариты машины, а сэкономленную массу обратить на усиление броневой защиты. Кроме того, обычно упоминается повышение скорострельности и облегчение работы членов экипажа. Что же из перечисленного главное? Совершенно очевидно, что первые три фактора. Ведь в Харькове пытались решить неразрешимую задачу: создать танк с наименьшими габаритами и массой, но с наиболее мощными вооружением и бронезащитой. Так что именно ради этого был внедрен автомат, простите, механизм заряжания.

Плюсы и минусы автоматического заряжания

Плюсы за счет отказа от заряжающего:
— удалось сократить забронированный объем;
— уменьшить габариты машины;
— а сэкономленную массу обратить на усиление броневой защиты;
— увеличить скорострельность;
— облегчает подготовку к выстрелу.

Минусы:
— автомат имеет конечную емкость, и почти всегда она меньше общего числа выстрелов, которые могут быть загружены в танк;
— сравнительно небольшой боекомплект;

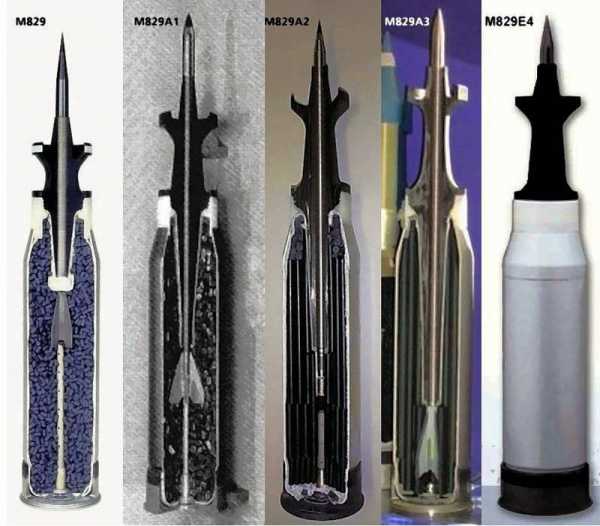

— невозможность использования боеприпасов большей длины;
— сложность пополнения автомата заряжания боеприпасами при использовании всех выстрелов в АЗ;
— при выходе из строя АЗ скорострельность танка уменьшается до 1-2 выстрелов в минуты, или танк вообще теряет возможность стрелять;
— низкая защищенность АЗ или остальных выстрелов.

Ручное заряжание

Плюсы:
— все выстрелы находятся в бронированной боевой укладке, отделенной от экипажа;
— отсутствие ограничений по использованию удлиненных выстрелов;
— наличие лишнего члена экипажа облегчает и сокращает время на загрузку боеприпасов и технического обслуживания техники.

Минусы:
— низкая по сравнению с АЗ скорострельность, уменьшающая по ходу усталости заряжающего;
— большие размеры башни и в результате вес танка;
— травмоопасность при заряжании в движении по пересеченной местности.

А действительно ли это так?

По оценкам экспертов, подтвержденным соответствующими испытаниями, скорострельность при ручном заряжании первых 10-12 унитарных боеприпасов практически такая же, как и осуществляемая с помощью АЗ, даже чуть выше. Она составляет восемь-десять выстрелов в минуту, колеблясь в зависимости от ловкости и тренированности заряжающего. Затем показатель начинает плавно снижаться: сказывается утомляемость заряжающего.

Стандартная скорострельность танков при ручном заряжании — 6-7 выстрелов в минуту. Автомат заряжания обеспечивает скорострельность примерно 4-8 выстрелов в минуту. Как видим, разница не очень большая и, как видно из роликов, зависит от подготовки заряжающего.

Работа заряжающего танка «Абрамс»

Работа заряжающего танка «Леопард-2»

Работа заряжающего танка «Челенджер-2»

Работа заряжающего танка «Меркава Mk4»

Основной минус — заряжающий подвержен физической усталости, что негативным образом сказывается на скорострельности пушки. Если в начале боя темп работы заряжающего превосходит темп работы автомата заряжания, то в конце боя ситуация меняется на противоположную, и особенно в процессе движения танка с повышенной скоростью по пересеченной местности.

Но, как видим из этого ролика, заряжающему вполне хватает времени на восстановление сил, и не так уж и сильно его мотает по боевому отделению.

Работа заряжающего танка «Абрамс» в боевых условиях

А вот так работают автоматы заряжания на различных танках.

Работа автомата заряжания Т-72/90

Работа автомата заряжания Т-64/80

Работа автомата заряжания танка «Леклерк» (Франция), К-2 (Южная Корея) и Тип-90 (Япония)

Мое мнение. Иностранные конструкторы, столкнувшись с сложностями в создании и эксплуатации механизмов заряжания, решили оставить заряжающего как члена экипажа.

Причины:
1. Из вышеприведенного — такая система, естественно, надежнее. При проблемах с электросетью и гидравликой у автоматов она в противовес им в таких условиях обеспечивает большую надежность и скорострельность.
2. Нет нагрузки на командира танка и наводчика — они занимаются только непосредственными обязанностями, не отвлекаясь, т. е. ведут бой.
3. Больший боекомплект.
4. Заряжающий имеет и другие обязанности, в первую очередь по техобслуживанию.

И потом, сейчас упор делается на применение управляемого оружия, а не на повышение скорострельности.

Труднодоступный и опасный боезапас

Стоит, наверное, задаться еще одним вопросом: что произойдет, если Т-72 израсходует все боеприпасы из автомата заряжания? Несмотря на то, что современный бой динамичен и скоротечен, предположить такое можно. В 1973 году, например, на Синае и Голанах танковые дуэли длились довольно долго. Не станем гадать, сколько времени может уйти на 22 выстрела (количество боеприпасов в АЗ «семьдесят второго»), попытаемся представить, что будет потом. Достаточно взглянуть на схему размещения боекомплекта в танке Т-72, чтобы увидеть:

Боекомплект танка Т-72 составляет 45 выстрелов раздельного заряжания. 22 выстрела находятся в автомате заряжания, а 23 снарядов и заряды растыканы по всему боевому отделению, что крайне затрудняет пользование ими.

Схема размещение боекомплекта в Т-72

Но главное — заряжать-то кто будет? Заряжающего ведь нет! Зато имеется инструкция по эксплуатации, которая предписывает заниматься этим командиру и наводчику попеременно. Есть даже специальная таблица размещения снарядов и зарядов, а также последовательности заряжания орудия вручную, например, первыми тремя выстрелами.

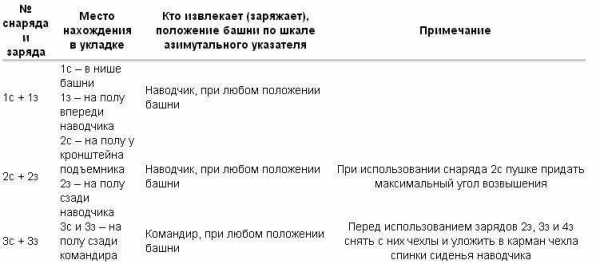

Таблица заряжания первых трех выстрелов в Т-72

И так для 23 боеприпасов. С той лишь разницей, что начиная с пятого в графе «Положение башни» приводится угол по шкале азимутального указателя, на который нужно ее повернуть, чтобы добраться до снаряда и заряда. Так и хочется спросить: танкисты (наводчик и командир) все это должны помнить?

Справедливости ради надо сказать, что в этом отношении не отличаются в лучшую сторону от «семьдесят второго» и Т-64 с Т-80. Так, например:

Боекомплект танка Т-64 составляет 37 выстрелов раздельного заряжания. 28 выстрелов находятся в автомате заряжания, а 9 снарядов и заряды растыканы по всему боевому отделению, что крайне затрудняет пользование ими.

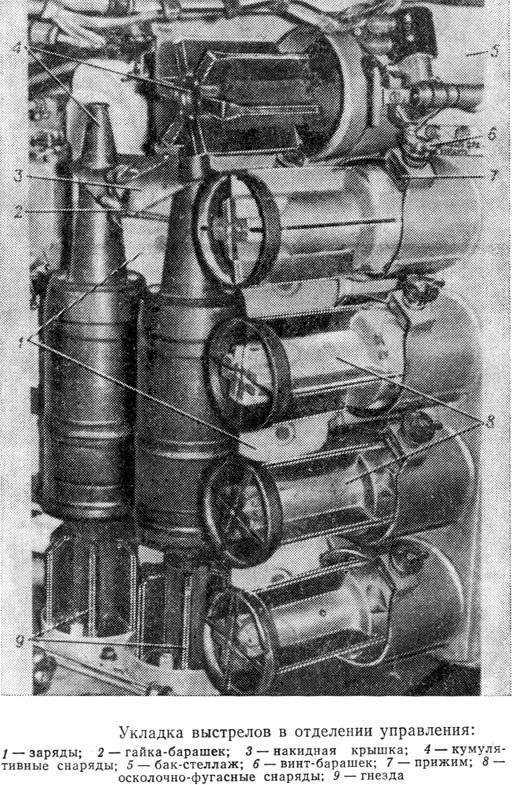

Укладка выстрелов в отделении управления

Еще семь размещены в отделении управления, а два снаряда и заряда — на полу кабины. В бою экипаж может рассчитывать только на боеприпасы в кабине, так как ни наводчик, ни командир попасть в отделение управления не смогут. Хотя в соответствующей инструкции по эксплуатации сообщается, что вне механизма заряжания могут находиться только выстрелы с осколочно-фугасными и кумулятивными снарядами. От этого, однако, легче не становится.

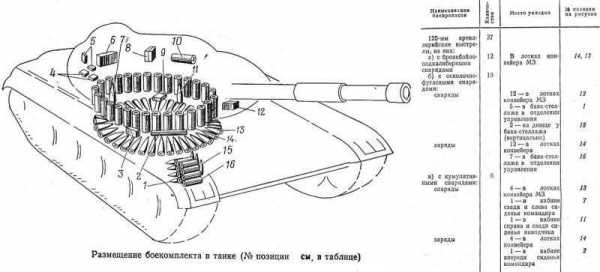

Схема размещение боекомплекта в Т-64

Совершенно очевидно, что после расстрела боеприпасов из автомата заряжания или выхода его из строя по каким-либо причинам Т-72 практически теряет боеспособность. Любопытно отметить, что в инструкции по эксплуатации Т-64А глава о заряжании пушки руками командира и наводчика вообще отсутствует (хотя ручное заряжание в Т-64 происходит немного быстрее и проще, чем в Т-72), то есть экипаж как бы заранее готовят к тому, что ему придется рассчитывать только на 28 выстрелов в МЗ. И в том, и в другом танке, правда, предусмотрена подача выстрелов на линию досылания вручную, но это при условии выхода из строя только силового привода. В случае же заклинивания вращающегося транспортера до снарядов и зарядов в нем просто не добраться.

А что же творится у вероятного противника?

Надо отметить, что впервые автоматом заряжания оснастили французский легкий танк АМХ13 в 1951 году. Так что это не наше изобретение. В дальнейшем на Западе было разработано несколько конструкций АЗ различного типа, в том числе и карусельного. Но ни один из них на серийных танках не использовался: сокращением забронированного объема там никто не занимался.

Боекомплект танка «Абрамс» составляет 40 унитарных выстрелов, при этом 34 снаряда расположены в нише башни. Заряжающий сидит боком к орудию (лицом к казеннику) слева от него и досылает выстрелы правой рукой, а не левой, как в советских танках с ручным заряжанием.

Схема размещения боекомплекта танка «Абрамс»

Основная часть боекомплекта к пушке размещена в изолированном отсеке кормовой части башни, оборудованной вышибными панелями. Остальные снаряды хранятся в изолированном отсеке в корпусе танка.

Боекомплект танка «Леопард-2» составляет 42 унитарных выстрела, но в башне находится всего 15 унитаров, и по этому показателю он уступает «Абрамсу» и Т-72.

Схема размещение боекомплекта танка «Леопард-2»

15 выстрелов находится слева в кормовой нише башни

Дополнительная боеукладка (27 выстрелов) размещена в корпусе, слева от механика-водителя

Боекомплект танка «Challenger II» составляет 52 выстрела с раздельным заряжанием, причем снаряды расположены в кормовой нише башни, а заряды располагаются ниже погона башни в бронированных контейнерах. Вышеназванные бронированные контейнеры имеют «рубашки» со специальной жидкостью.

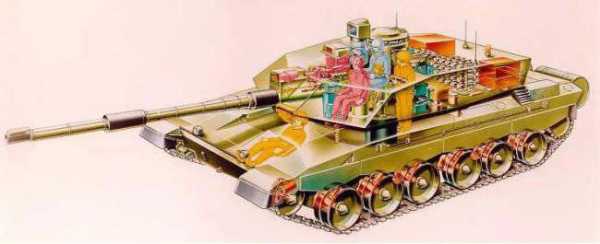

Схема размещения боекомплекта танка «Challenger II»

Выстрелы, размещенные в башне

По советскому пути пошли только французские специалисты, установив АЗ на «Леклерке». Причину такого решения понять легко: они тоже стремились к уменьшению забронированного объема, только в пределах других габаритов и массы. Однако конструкция автомата «Леклерка» принципиально иная, и с точки зрения компоновки и удобства пользования она гораздо лучше нашей.

Схема размещения боекомплекта танка «Леклерк»

Боекомплект танка «Леклерк» составляет 40 унитарных выстрелов, из которых 22 находятся в автомате заряжания, снаряды размещены в ячейках горизонтального конвейера, находящегося поперек пушки, напротив казенника которой устроено окно подачи. По команде с пульта орудие устанавливается на угол заряжания — 1,8°, конвейер подает к окну ячейку с соответствующим выстрелом. Автоматика способна обеспечить технический темп стрельбы (без учета прицеливания и наводки) до 15 выстрелов в минуту. Эффективная скорострельность — 10-12 выстрелов в минуту (у Т-72 — восемь) как с места, так и в движении, и ещё 18 находятся в барабанной боеукладке в отделении управления, и могут быть перемещены наводчиком в автомат заряжания по мере расходования боеприпасов в нём.

Снаряжение ячеек конвейера ведется снаружи через загрузочный люк в кормовой стенке башни или изнутри, с места наводчика, который может пополнять автомат из боеукладки — вращающегося барабана на 18 выстрелов, смонтированного в корпусе справа от механика-водителя. При этом нет необходимости распределять боеприпасы по типам, поскольку автомат снабжен считывающим устройством, которое подсоединено к процессору, способному распознать не менее пяти типов боеприпасов.
Отсек пушки и АЗ отделен от рабочих мест командира и наводчика герметичными стенками, что повышает безопасность и живучесть. Помимо удобства пополнения автомата как снаружи, так и изнутри французский агрегат обладает еще одним преимуществом перед советским аналогом — он приспособлен под любые типы боеприпасов, в то время как отечественные МЗ и АЗ не позволяют разместить в них современные выстрелы с удлиненными подкалиберными снарядами.

Полная противоположность советскому и французскому решению — израильский танк «Меркава Mk4».
Боекомплект танка «Меркава Mk4» составляет 46 унитарных выстрелов, из которых 10 находятся в барабанном механизме, подающем снаряды заряжающему, а остальные 36 снарядов размещены в огнеупорных контейнерах в кормовой части корпуса.

Вместе с тем в экипаже машины остался заряжающий, который, исходя из обстановки определяет, как заряжать пушку: вручную или с помощью автомата.

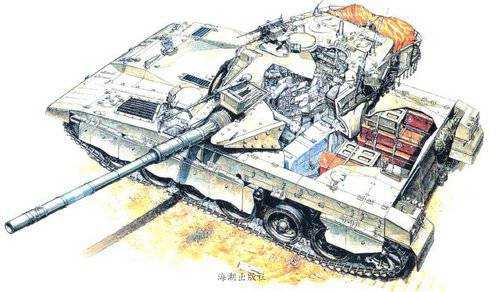

Схема размещения боекомплекта танка «Меркава Mk4»

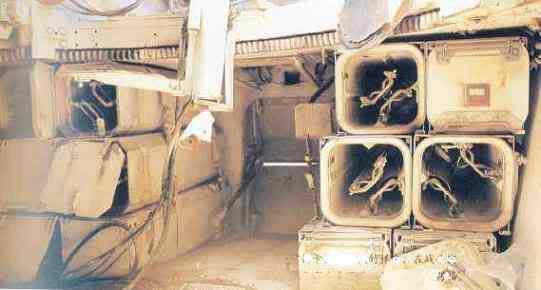

Огнеупорные контейнеры в кормовой части корпуса

Что тут сказать? Налицо совсем иной подход: АЗ вместе с заряжающим, а не вместо него. Тут действительно решалась задача облегчения труда членов экипажа и повышения скорострельности.

Таким образом, ни американский, ни немецкий, ни израильский танки не теряют боеспособности вплоть до полного расстрела боекомплекта, на загрузку которого в эти машины по сравнению с Т-72 уходит гораздо меньше времени.

Сам собою напрашивается вопрос: а нужна ли вообще немеханизированная укладка? Помимо бесполезности ее для стрельбы, она несет явную угрозу жизни экипажа. Весь мир обошли фотографии Т-72 с башнями, сорванными взрывом боекомплекта, из Ирака, Югославии, Чечни, Сирии. У некоторых экспертов этот факт вызывал недоумение: ведь выстрелы в автомате заряжания этого танка находятся ниже уровня опорных катков. В автомате — да, а вот в немеханизированной укладке — нет. Судя по всему, последние и являются катализатором процесса детонации боезапаса.

Так нужен или нет современному танку автомат заряжания? Как видим, тенденции развития мирового танкостроения не дают окончательного ответа на этот вопрос. Ясно одно: в том виде, в каком он существует на отечественных танках, АЗ (МЗ) точно не нужен.

Источники:
http://weaponscollection.com/17/1475-vazhnyy-element-v-tanke-avtomat-zaryazhaniya.html
http://arma.at.ua/blog/otechestvennye_tanki_i_ikh_zarubezhnye_konkurenty/2012-06-01-10
http://btvt.narod.ru/4/4.html
http://andrei-bt.livejournal.com

topwar.ru

Бронебойная карусель. Зачем российским танкам автомат заряжания

МОСКВА, 9 янв — РИА Новости, Андрей Коц. Скорострельность или надежность? «Безопасная» боеуладка или дополнительная бронезащита? Четвертый член экипажа или сложный механизм? Начиная с Т-64А, автомат заряжания орудия остается одним из главных ноу-хау советских и российских танков. В танковых экипажах стран НАТО снаряды в канал пушки до сих пор досылает человек. Вручную. О плюсах и минусах обоих подходов — в материале РИА Новости.

Барабан и карусель

Автоматом заряжания (АЗ) в артиллерии называют механизм, позволяющий проводить перезаряжание, удаление стреляных гильз, а также загрузку и разгрузку боеприпасов с минимальным участием человека. АЗ устанавливают на некоторые основные боевые танки (ОБТ), боевые машины пехоты, самоходные артиллерийские установки и корабельные орудия среднего и крупного калибров.

Первым серийным танком с АЗ считается легкий французский АМХ-13, массово производившийся в 50-60-х годах прошлого века. По обе стороны ниши башни за казенником пушки размещались два магазина барабанного типа по шесть снарядов в каждом. При выстреле сила отката вращала магазин и освобождала очередной снаряд, который попадал на лоток и досылался в канал ствола.

Это нетривиальное решение позволяло повысить скорострельность танка до десяти-двенадцати выстрелов в минуту и исключить из экипажа заряжающего. Эффективность автомата заряжания подтвердилась во многих вооруженных конфликтах второй половины ХХ века. В ходе Шестидневной войны один-единственный АМХ-13, стоявший на вооружении Израиля, уничтожил в бою семь иорданских танков М48, расстреляв их один за другим. Минусом французского автомата была сложность дозаряжания опустевших барабанов. Для этого АМХ-13 приходилось спешно покидать поле боя, так как он становился абсолютно беззащитным.

17 июля 2017, 18:57РИА НовостиЭкипаж машины под водой. Зачем танкистам водолазная подготовка

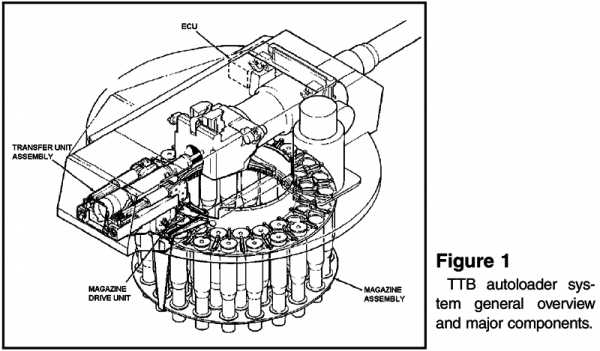

Барабанный (или револьверный) автомат заряжания использовался и в некоторых опытных американских танках. С подобными устройствами экспериментировали и другие страны блока НАТО, а также государства Азии. Наибольшее распространение получил ленточный конвейер, расположенный поперек главной оси башни, с которого снаряды специальным досылателем подавались в канал ствола. Таким механизмом, к примеру, оснащен французский танк «Леклерк». Впрочем, к настоящему времени все остальные армии НАТО отказались от автоматического заряжания. Однако советские и российские ОБТ продолжают использовать автомат заряжания так называемого карусельного типа.

Меньше габариты, больше брони

Советский основной боевой танк Т-64А вооружен 125-миллиметровой гладкоствольной пушкой, оснащенной гидромеханическим механизмом заряжания 6ЭЦ10 с постоянным углом. Основной его элемент — замкнутый конвейер карусельного типа — находится под башней в специальной кабине. В конвейере хранят боеукладку — 28 выстрелов раздельного заряжания: бронебойно-подкалиберные, кумулятивные и осколочно-фугасные. Остальные снаряды размещены в нишах отделения управления.

Автомат заряжания на танках Т-64 и Т-80 конструктивно немного отличается от Т-72 и Т-90 — поддоны и выстрелы по-разному располагаются в боеукладке-карусели и по-разному досылаются в канал ствола. В первых двух и поддон, и выстрел подаются в орудие одновременно, в двух других — поочередно. Однако принцип действия АЗ общий. Карусель вращается для выбора нужного выстрела, после чего специальный захват поднимает снаряд к казенной части ствола, а «лапа» досылателя проталкивает его в орудие. Затем захват опускается обратно к карусели, закрывается заслонка доступа к боеукладке, производится выстрел. Сразу извлекается пустая гильза, открывается затвор. По необходимости — повторить.

Плюсы автоматического заряжания очевидны. Во-первых, благодаря отсутствию заряжающего, удалось уменьшить габариты машины, а сэкономленную массу пустить на усиление бронезащиты. Во-вторых, существенно повысилась скорострельность танка. В-третьих, поскольку вся подготовка к выстрелу происходит автоматически, исключен риск ошибки, вызванной человеческим фактором. Минусы — сравнительно небольшой боекомплект, размещенный в карусели, невозможность использовать снаряды большей длины. Эксперты также отмечают низкую защищенность самого автомата заряжания и выстрелов в укладке от противотанковых средств противника.

Дело вкуса

Подавляющее большинство танков западной школы рассчитано на экипаж из четырех человек, с заряжающим. Он обычно сидит боком к орудию и лицом к казеннику, вручную достает необходимый выстрел (как правило — унитарный, в сборе) из боеукладки, досылает его в ствол, вновь занимает безопасное положение сбоку и сообщает командиру о готовности машины к стрельбе. Принцип тот же, что и на танках времен Второй мировой.

Плюсы подобного подхода тоже очевидны. Все выстрелы находятся в бронированной боеукладке, отделенной от экипажа, что повышает его выживаемость. Нет ограничений по использованию удлиненных боеприпасов. Кроме того, четвертый член экипажа облегчает техническое обслуживание и ускоряет загрузку снарядов в танк.

Хватает и недостатков. Во-первых, заряжающий может банально устать, израсходовав менее половины боекомплекта, что отрицательно скажется на скорострельности, или при движении по пересеченной местности получить травму. В-третьих, у танков «на четверых» немаленькие башни, что делает машину более заметной и уязвимой.

4 июля 2018, 08:00РИА НовостиОгненная карусель. Для чего Россия сменила тактику применения танков

Советские и российские конструкторы сумели снизить уязвимость боеукладки в автомате заряжания и повысить выживаемость экипажа — в основном за счет применения динамической брони, комплексов оптико-электронного противодействия и других передовых технологий.

Главный недостаток отечественных автоматов заряжания — сложность их пополнения после отстрела боекомплекта, размещенного в карусели. В этом случае скорострельность танка может упасть до двух-трех выстрелов в минуту, а таскать снаряды вручную придется командиру.

Впрочем, как показал опыт войн и вооруженных конфликтов второй половины ХХ века, а также современных горячих точек, в танковом бою побеждает тот экипаж, который лучше знает свою машину, эффективнее использует ее сильные и слабые стороны, грамотно взаимодействует с союзными войсками и метко стреляет. А как именно снаряд попадает в ствол — дело десятое.

ria.ru

Т-64БМ Булат – безотказный, надежный танк

Why Ukrainian main battle tank T-64BM Bulat superior Russian tank T-90A?

Танк Т-64БМ БУЛАТ принят на вооружение Вооруженных сил Украины Приказом Министра обороны Украины №626 от 20.12.2004 года «О принятии на вооружение модернизированного танка Т-64 с присвоением индекса БМ «БУЛАТ».

Т-64БМ БУЛАТ представляет под собой прошедший капитальный ремонт танк Т-64БВ с ресурсом нового, модернизированный к уровню танка Т-80УД Береза.
БМ БУЛАТ оснащен современным комплексом управления вооружением, обеспечивающим ведение стрельбы наводчиком и командиром с высокой долей вероятности попадания с первого выстрела.
В БМ БУЛАТ используется усовершенствованный стабилизатор вооружения, средняя ошибка стабилизации не превышает 0,3 мрад по вертикали и до 0,4 мрад по горизонтали. Использование усовершенствованного стабилизатора обеспечило БМ БУЛАТ большую точность прицеливания по сравнению с применяющимся стабилизатором на Т-90С, где средняя ошибка стабилизации по вертикали составляет до 0,4 мрад, а по горизонтали до 0,6 мрад.
Башня БМ БУЛАТ поворачивается на 180 градусов менее чем за 5 секунд. Скорость вращения башни БМ БУЛАТ относительно корпуса составляет до 40 градусов/секунду, у Т-90С скорость вращения башни относительно корпуса от 16 до 24 градусов/секунду.
Механизм заряжания танка Т-64БМ БУЛАТ вмещает в себя 28 выстрелов, а вместимость автомата заряжания танка Т-90С состоит всего 22 выстрела. Механизм заряжания танка Т-64БМ БУЛАТ может регулироваться, а автомат заряжания танка Т-90С не имеет такой конструктивной возможности. Механизм заряжания танка Т-64БМ БУЛАТ при правильной регулировке надёжный и безотказный, как автомат Калашникова.
Проблема эксплуатации автомата заряжания танков Т-90 заключается в том, что снаряд в автомате заряжания танка Т-90С может перемещаться с ускорением 45,5 м/с2 в горизонтальной плоскости и перемещение со скоростью 27,4 м/с2 в вертикальной плоскости происходит в механизме заряжания танка Т-64БМ БУЛАТ. Такая огромная скорость перемещения выстрелов при движении танка Т-90С во время многокилометровых маршей приводит к деформациям обтюрирующих поясков, натираниям на поверхности снарядов и даже к разрушению пороховых зарядов в танках Т-90С. Возникновение микротрещин в трубках и зёрнах порохового заряда танка Т-90С приводит к увеличению площади горения и, как результат, к более быстрому сгоранию порохового заряда. Как итог нарушается расчётное давление в зарядной каморе пушки и начальная скорость снаряда танка Т-90С падает.
На заряжание механизма заряжания БМ БУЛАТ уходит намного меньше времени, чем на заряжание автомата заряжания танка Т-90С. Для загрузки боекомплекта в механизм заряжания танка БМ БУЛАТ емкостью 28 выстрелов, по времени затрачивается от 17 до 22 минут, а на загрузку боекомплекта в автомат заряжания танка Т-90С емкостью 22 выстрела уходит от 20 до 26 минут.
В танков Т-90С вентиляция боевого отделения при интенсивной стрельбе хуже, чем у танков Т-64БМ БУЛАТ. В танков Т-90С отстрелянная и частично сгоревшая гильза выбрасывается из танка, но до момента выброса из башни, недогоревшая гильза внутри башни проходит до лючка-экстрактора, испуская по пути зловонный, едкий, токсичный и вредный для экипажа танка дым, тем самым усложняя работу экипажа, влияя на самочувствие экипажа и понижая возможность экипажу танка Т-90 адекватно и быстро реагировать в боевой обстановке.
На наружной поверхности лба башни танка Т-64БМ БУЛАТ в пределах курсового угла +35° установлены цельные V–образные блоки встроенной динамической защиты «Нож».
Комплекс встроенной динамической защиты «НОЖ» доказал свою эффективность в ходе многочисленных испытаний обстрелом с применением всей номенклатуры российских оперенных бронебойных подкалиберных снарядов калибра 125 мм, а также современных израильских и французских 120 мм боеприпасов, полностью подтвердив заявленные разработчиком характеристики.
Украинская встроенная динамическая защита нового поколения «Нож» обеспечивает гарантированную защиту танку Т-64БМ БУЛАТ, обеспечивая непробитие брони, выдерживает обстрел с дистанции в 500 метров всеми видами современных боеприпасов в зоне наиболее вероятных курсовых углов обстрела.
Главной особенностью устройств «ХСЧКВ-34» входящих в состав украинской динамической защиты «Нож», примененной на БМ Булате, является использование принципа воздействия на атакующие боеприпасы при помощи кумулятивной струй и продуктов взрыва удлиненных кумулятивных зарядов, так называемых «кумулятивных ножей».
«Кумулятивные ножи» разрушают и дестабилизируют атакующий кинетический боеприпас или кумулятивную струю. В результате удалось добиться значительного роста эффективности по сравнению с существующими типами защитных устройств типа 4С20, 4С22 и 4С23 с плосконаправленной схемой, входящих в состав морально устаревших российских динамических защит «Контакт-5» и «Реликт» танков Т-90С и Т-90СМ Тагил.
В лобовой проекции встроенная динамическая защита «Нож» с дистанции не меньше 500 метров обеспечивает эффективную защиту танка Т-64БМ БУЛАТ от современных 120 мм израильских бронебойных подкалиберных снарядов. Встроенная динамическая защита «Нож» танка Т-64БМ БУЛАТ на испытаниях снимала не менее 50% бронепробиваемости современных 120 мм израильских бронебойно-подкалиберных снарядов. На дистанции не менее 100 метров Т-64БМ БУЛАТ защищенный встроенной динамической защитой «Нож» держит самые мощные российские 125 мм бронебойно-подкалиберные снаряды 3БM-42 из сердечником из вольфрамового сплава.
Динамическая защита «НОЖ» принята на вооружение Вооружённых сил Украины приказом Министра обороны Украины №223 от 19.07.2003 года.

Т-64БМ БУЛАТ на данный момент комплектуются КОЭП «Варта», являющейся аналогом «Штора-1», но действует против всего спектра современных лазерных систем наведения. КАЗ (Комплекс Активной Защиты) «Заслон» может быть установлена на любую бронетехнику от БТР до танка и на сегодня является единственной КАЗ в мире, дающая защиту от БОПС (Бронебойный оперённый подкалиберный снаряд).

Скорость заряжания механизма заряжания Т-64БМ БУЛАТ составляет 8 выстрелов за минуту в режиме «Серия». В режиме «Серия» пушка Т-64БМ БУЛАТ после выстрела сразу приводится на угол заряжания и автоматически происходит следующее заряжание пушки без нажатия на кнопку «МЗ» на прицеле-дальномере-приборе слежения. Максимальная скорость заряжания автомата заряжания танка Т-90С составляет всего 6 выстрелов в минуту. Меньшая скорострельность танка Т-90С обеспечивается за счет досылания снаряда и заряда в два этапа.
Танк Т-64БМ БУЛАТ имеет преимущество над танком Т-90С и при ручном заряжании боеприпасов. Так скорострельность механизма заряжания танка Т-64БМ БУЛАТ при ручном заряжании составляет 0,8 – 0,7 выстрелов/минуту, а скорострельность автомата заряжания танка Т-90С при ручном заряжании 0,7 – 0,5 выстрелов/минуту.
Трудоемкость изготовления механизма заряжания танка Т-64БМ БУЛАТ составляет 1700 нормочасов, а трудоемкость изготовления автомата заряжания танка Т-90С равна 2600 нормо-часам.
Эргономика танка Т-64БМ БУЛАТ получше чем в танка Т-90С. В танке Т-64БМ БУЛАТ всё под рукой, не надо поворачиваться и изворачиваться, как в танке Т-90, особенно при работе в аварийном режиме механизма заряжания и автомата заряжания.
Недовольны российские танкисты и автоматом заряжания танка Т-90С. Когда случается отказ автомата заряжания танка Т-90С, то не понятно в чём причина поломки. А в механизме заряжания танка Т-64 БМ БУЛАТ всё сразу понятно, так как стоят датчики каждого этапа зарядки боекомплекта.
Механизм заряжания танка БМ БУЛАТ регулируется без проблем как минимум подготовленным командиром танка, максимум – офицером. Автомат заряжания танка Т-90С не регулируется в войсковых условиях. Поэтому когда в Т-90С преждевременно ломается автомат заряжания, машину без исправлений на месте сдают в капитальный ремонт. В войсковых условиях механизм заряжания можно перебирать и не один раз до сдачи машины в капремонт.

Противоминная стойкость танка Т-64БМ БУЛАТ оказывает существенное влияние на работу механизма заряжания. При подрыве танка Т-64БМ БУЛАТ на фугасе обеспечивается работа механизма заряжания при деформации днища танка до 55 мм. Российский танк Т-90С по сравнению с танком Т-64БМ БУЛАТ обладает плохой противоминной стойкостью. При подрыве на фугасе работа автомат заряжания обеспечивается при деформации днища танка Т-90С всего до 8 мм.
Автомат заряжания танка Т-90С не обеспечивает большую безопасность экипажу, не устойчив к воздействию минного подрыва и ударной волны ядерного взрыва. Выстрелы танка Т-90С, не размещенные в автомате заряжания, заряжать на порядок более длительно, при этом не размещенные в автомате заряжания выстрелы раскиданы по всему боевому отделению. Это делает танки Т-90С более опасными для экипажа и менее эффективным из за низкой емкости автомата заряжания. Доказательство преимуществ вертикального механизма заряжания танков Т-64БМ БУЛАТ является применение данного варианта (с вертикальным размещением снаряда и заряда) на перспективном танке Т-14 Армата, НПО «Уралвагонзавод».
Удельный расход топлива в танка Т-64БМ БУЛАТ составляет 160 г/л.с.ч, а в танка Т-90С из двигателем В-92С2 удельный расход топлива составляет 185 г/л.с.ч. Расход масла в танка Т-64БМ БУЛАТ составляет 3,3 кг/ч, а в танка Т-90С расход масла доходит до 5 кг/ч.
При работе на препятствиях двигатели танков Т-90С изрядно дымят, по причине несовершенства конструкции турбонагнетателя. В танках БМ БУЛАТ при работе на препятствиях, двигатели 5ТДФМ меньше дымят, чем двигатели танков Т-90С, за счет использования компаундного привода нагнетателя. Применённая в двигателе 5ТДФМ компаундная схема привода нагнетателя приводит к уменьшению турбо ямы.
Т-64БМ БУЛАТ единственная машина, которая преодолевает водное препятствие фактически без подготовки. Конструкция Т-64БМ БУЛАТ позволяет преодолевать водные рубежи глубиною до 5 метров. По длине преодолеваемого участка танк БМ БУЛАТ ограничений не имеет. В моторно-трансмиссионном отделении БМ БУЛАТ внедрена система «Брод» — оборудование для преодоления танком брода глубиной до 1,8 м без подготовки. Система «Брод» отсутствует в танках Т-90С. Для преодоления водного препятствия Т-90С необходимо готовиться более часа.
Родной харьковский танковый двигатель 5ТДФМ применяемый на Т-64БМ БУЛАТ, придает боевой машине большую удельную мощность, что дает танку Т-64БМ БУЛАТ в бою возможность ускоряться и маневрировать на большой скорости. Двигатели серии В-84МС и В-92С2Ф2 устанавливаемые на танки Т-90С, не обеспечивают высокую удельную мощность, что приводит к малой маневренности и недостаточной подвижности танков Т-90С на поле боя. Благодаря досконально продуманной, простой конструкции моторно-трансмиссионного отделения, двигатель 5ТДФМ на танке Т-64БМ БУЛАТ отдаёт всю свою мощность сразу на бортовых коробках передач, а двигатели установленные на танках Т-90С серии В-84МС/В-92С2 благодаря архаичной конструкции трансмиссии танков Т-90 вынуждены свою мощность тратить: на гитару, около 12 % мощности, на бортовые коробки передач и на генератор, установленный на гитаре.
Украинский танковый двигатель 5ТДФМ установленный на танке Т-64БМ БУЛАТ в жарком климате на песчаной местности в моторно-трансмиссионом отделении начисто высасывает всю пыль, не загрязняя и не забивая моторно-трансмиссионное отделение танка Т-64БМ БУЛАТ песком, как это постоянно происходит на танках серии Т-90.
Применяемые на украинском основном боевом танке Т-64БМ БУЛАТ двигатели серии 5ТД имеют самый «холодный» выхлоп в мире, благодаря конструктивным особенностям МТО танка Т-64. Например танки серии Т-72 и Т-90 из двигателями серий В-84/В-92 более чем в 1,5 раза заметнее на поле боя, чем танки Т-64БМ БУЛАТ.
Ремонтопригодность танка Т-64БМ БУЛАТ (замена единого силового блока с трансмиссией) намного выше, чем ремонтопригодность танков Т-90С. Замена двигателя танка Т-64БМ БУЛАТ в полевых условиях занимает от 2,5 до 6 часов максимум. Замена двигателя на танках Т-90С по времени занимает целые сутки!
Система охлаждения двигателя танка Т-64БМ БУЛАТ имеет преимущества перед системой охлаждения танка Т-90С. Эжекционная система охлаждения танка Т-64БМ БУЛАТ не нуждается в тепловой защите, так как температура смеси воздуха и отработавших газов не превышает +150…+200° C. В вентиляторной системе охлаждения танка Т-90С температура отработавших газов доходит до +600…+700° C и нуждается в тепловой защите, которая на танке Т-90С отсутствует.
Основной причиной отказа эжекционной системы охлаждения танка Т-64БМ БУЛАТ может быть только повреждение соплового ресивера. Повреждение соплового ресивера не выводит танк Т-64БМ БУЛАТ из строя, всего лишь может несколько ограничить подвижность танка.
В танке Т-90С основной причиной отказа вентиляторной системы охлаждения может быть разрушение вентилятора, что приводит к полному выходу танка Т-90С из строя!
Меньшая температура отработавших газов в эжекционной системе охлаждения снижает ее пожароопасность. Эжекционная система охлаждения танка Т-64БМ БУЛАТ технологичнее благодаря простой конструкции эжектора, в который наиболее трудоемкой частью является сопловой ресивер. В отличие от эжекционной системы танка Т-64БМ БУЛАТ для вентиляторной системы охлаждения танка Т-90С должны с заданной точностью изготавливаться рабочие колеса, входные устройства, детали привода, что повышает трудоемкость её изготовления.
Периодичность обслуживания кассет воздухоочистителя в особо пыльных условиях в танке Т-64БМ БУЛАТ составляет 1000 км. Периодичность обслуживания кассет воздухоочистителя в особо пыльных условиях в танке Т-90С составляет только 300 км!
Объем моторно-трансмиссионного отделения танка Т-90С 3,1 м3, больше чем в танке Т-64БМ БУЛАТ 2,6 м3, из-за отведения в моторно-трансмиссионном отделении танка Т-90С большего места под установку двигателя В-92С2. Двигатель В-92С2 танка Т-90С обладает серьезным недостатком, его нельзя компактно разместить между бортовыми коробками передач, подобно двигателю 5ТДФМ танка Т-64БМ БУЛАТ. По этом двигатель В-92С2 танка Т-90С сдвинут вперед и соединен с бортовыми коробками передач и входным редуктором. То есть в танке Т-90С утрачено главное преимущество компоновки украинского танка Т-64БМ БУЛАТ — моторно-трансмиссионное отделение танка с планетарными бортовыми коробками передач и двигателем 5ТДФМ расположенным между ними. Моторно-трансмиссионное отделение танка Т-64БМ БУЛАТ отличается минимально возможным объемом, что на ряду с другими мерами по минимизации агрегатов и систем, позволило существенно сократить массу шасси танка и использовать полученную разницу для усиления защиты.
По результатам эксплуатации танка Т-90С из 4-х тактным V-образным 12-цилиндровым дизельным двигателем В-92С2 мощностью 1000 л.с. в моторно-трансмссионном отделении танка Т-90С штатная вентиляторная система охлаждения не обеспечивает необходимого рассеивания тепла и накладывает ограничение на потребляемую мощность двигателя при температурах окружающего воздуха выше +30 °С. Данный недостаток значительно ухудшил параметры подвижности танка Т-90С при эксплуатации в странах с жарким климатом.
2-х тактный 5 цилиндровый многотопливный дизельный двигатель 5ТДФМ танка Т-64БМ БУЛАТ с эжекционной системой, обеспечивает эксплуатацию танка БМ БУЛАТ без ограничений по скоростному и нагрузочному режимам при температуре окружающего воздуха до +55 °С!
Гарантийный моторесурс двигателя 5ТДФМ танка Т-64БМ БУЛАТ равен 500 мото-часам, а эксплуатационный составляет 800 мото-часов. Эксплуатационный ресурс двигателей В-92С2 танков Т-90С в странах с жарким климатом не превышает 200 часов!
Холодный пуск в условиях отрицательной температуры является основным способом пуска двигателя 5ТДФМ танка Т-64БМ БУЛАТ. Для обеспечения холодного пуска двигателя 5ТДФМ требуется раскрутка коленчатого вала до пусковой частоты вращения, а также надежное воспламенение и эффективное сгорание топлива в цилиндрах.
В двигателе 5ТДФМ задействована система автономного факельного подогрева основным элементом которой является подогреватель установленный на впускном патрубке верхнего ресивера. Подогреватель включает в себя топливо- и воздуходозирующие элементы, а также электроискровую свечу. Для обеспечения работы системы автономного факельного подогрева используется топливо и сжатый воздух из соответствующих систем танка Т-64БМ БУЛАТ.

Применение системы автономного факельного подогрева с использованием маловязкого масла М8В2С, двойного впрыска масла в цилиндры перед пуском и наличие аккумуляторных батарей типа 12СТ-85Р способствуют холодному пуску двигателя 5ТДФМ при температуре — 30° C, не ниже — 40° C. Общие затраты времени на подготовку к движению танка Т-64БМ БУЛАТ не превышают 10 минут.
В танке Т-90С для холодного пуска двигателя по сравнению из танком Т-64БМ БУЛАТ затраты значительно больше и диапазон температур меньше. Для холодного пуска двигателя В-92С2 танка Т-90С применяется система подогрева впускного воздуха. Особенность конструкции подогревателя заключается в том, что в его корпусе объединены фактически два подогревателя, каждый из которых подогревает воздух в своем впускном коллекторе.
При использовании масел М12В2РК и МТЗ-10П холодный впуск осуществляется с помощью системы подогрева впускного воздуха при температуре не ниже — 20° C. В итоге затраты времени на подготовку к движению превышают 12 минут.
Возможна модернизация танка Т-64БМ БУЛАТ без коренных переделок, например увеличение мощности силовой установки с 850 лошадиных сил до 1050 л.с. без изменения объема моторно-трансмиссионного отделения, что подтверждает перспективность танка Т-64БМ БУЛАТ.

Система обогрева экипажа танка Т-64БМ БУЛАТ обеспечивает нормальное тепловое состояние танкистов и сохранение их работоспособности в течение 48 часов в танке Т-64БМ БУЛАТ при температуре наружного воздуха не ниже — 10° C.
Для обеспечения преодоления танком Т-64БМ БУЛАТ водной преграды, при подводном хождении, отсутствует необходимость проведения специальных мер по подготовке эжекционной системы охлаждения танка БМ БУЛАТ.
В танке Т-90С, чтоб подготовить танк к подводному хождению нужно провести специальные меры, которые обеспечат эксплуатацию танка под водой. Для этого нужно предварительно в танке Т-90С отключить вентилятор перед подводным хождением!
Ходовая часть Т-64БМ Булата обладает большей надежностью по сравнению с ходовой танка Т-90С, более высоким коэффициентом полезного действия и имеет значительно лучшую ремонтопригодность.
Танк Т-64 БМ Булат может двигаться на грунтах с низкой несущей способностью даже тогда, когда его днище лежит на поверхности грунта. Преодолеваемый подъем и угол крена составляют 30 градусов. В БМ Булата обеспечена достаточно высокая опорная проходимость, при удельном давлении на грунт 0,9 кг/см2, и клиренсе 500 мм.
Вести огонь с ходу на Т-64БМ намного проще, чем на Т-90С из-за меньших поперечных колебаний корпуса вследствие параллельного расположения катков и меньшей жёсткости ходовой БМ БУЛАТ. Но есть один минус — на БМ Булате труднее гасить резонансные колебания на пересечённой местности, чем на Т-90С.
На местности гусеничный движитель танка Т-64БМ Булат практически не издает шума, что действительно удивляет. В Т-90С с обрезиненными катками, плавность хода ниже из-за более жестких торсионов. Плавность хода в Т-64БМ Булата обеспечивается очень мягкими торсионами и удачной конструкцией гидроамортизаторов. Технология изготовления торсионов танка Т-64БМ Булат позволяет достичь допускаемые касательные напряжения 1500 МПа, на Т-90С допустимое касательное напряжение только 1300 МПа, а на Leopard-2A4 – 1050 МПа.
Как показывает опыт эксплуатации Т-64БМ Булата, на глиноземных грунтах его гусеницы имеют лучшее сцепление, чем гусеницы, танка Т-90С. Когда в распутицу необходимо преодолеть крутой подъем, гусеницы Т-90С на нем пробуксовывают, то БМ Булат медленно, но уверенно выползает на верх. Это объясняется конструкцией трака. У Т-90С траки в этих условиях забиваются грязью и скользят по поверхности, у Т-64БМ Булата в траках есть по два отверстия, в которые грязь продавливается и за счет этого повышается сцепление с грунтом.
Опорные катки Т-64БМ БУЛАТ обладают повышенной надежностью по сравнению с обрезиненными катками танка Т-90С, обеспечивают высокую проходимость и имеют более низкую стоимость.
Опорные катки Т-64БМ БУЛАТ могут изготавливаться практически на любом предприятии с обычным парком металлорежущих станков.
Катки танка Т-90С делаются из дорогостоящего алюминиевого сплава с использованием примесей марганца и титана. Изготовление катков танка Т-90С очень трудоёмкий и затратный процесс, требующий использования, сложного и редкого дорогостоящего оборудования, одним словом — «овчинка выделки не стоит». Катки Т-90С штампуют на четырех гидропрессах, объединённых в производственную линию. Нагретые до температуры 480°С заготовки катков Т-90С последовательно перемещаются от пресса к прессу, а затем подвергаются термообработке. Каждый гидропресс имеет свою собственную пресс-форму. Самый мощный из гидропрессов деформирует заготовку усилием в 20 тысяч тонн!
Ходовая танка Т-64БМ БУЛАТ отличается от ходовой танка Т-90С тем, что резиновая амортизационная часть катка зашита в металл. Такой каток танка Т-64БМ БУЛАТ не горит ни от перегрева на ходу, ни от напалма. Чего не скажешь о ходовой части танка Т-90С.
Высокие сцепные качества гусеницы танка Т-64БМ БУЛАТ обусловлены формой опорной поверхности и конструкцией опорного катка.
Маленький стальной (жесткий) опорный каток танка Т-64БМ БУЛАТ обеспечивает высокие контактные давления на стальную беговую дорожку трака. Под их воздействием гибкий с параллельным шарниром трак, лежащий на податливом несущем основании, деформируется с переменным радиусом кривизны.
Максимальные давления в системе «гусеница-грунт» возникают в центре трака, в зоне башмака, а там полость, которая забивается грунтом и удерживает его шпорами. Именно она обеспечивает высокий коэффициент трения в системе «гусеница-грунт» и высокие тягово-сцепные качества гусеничного движителя. 25% тяговых (сцепных) качеств гусеницы танка Т-64БМ БУЛАТ реализуется башмаком.
Форма опорной поверхности звена и отверстия в нем не только уменьшают вес (снижают холостые потери на перематывание), повышают очищаемость гусеницы, но и повышают ее сцепные свойства: работают внутренние связи (усилия) между частицами грунта, находящимися под и над гусеницей. За счет этого реализуется еще 15% тягового усилия. Остальные 60% реализуются грунтозацепами (шпорами) трака.
Динамический ход опорных катков Т-64БМ Булата составляет 320 мм, благодаря чему Т-64БМ БУЛАТ обладает высокой плавностью хода, так как он может проходить неровности из высотой до 0,2 м.
В российского танка Т-90С плавность хода хуже. Динамический ход опорных катков Т-90С не превышает 260 мм, что позволяет плавно проходить неровности поверхности из высотой только до 0,15 м.
Ходовая часть БМ БУЛАТ в сравнении с ходовой Т-90С дает выигрыш веса почти в 2 тонны и экономию дефицитной резины. Масса цветного металла использованного в ходовой части танка Т-64БМ Булат составляет всего 152 кг, а в Т-90С целых 1110 кг.
В условиях сильной запыленности пустынной и гористой местности, ходовая часть танка Т-64БМ БУЛАТ намного лучше, чем ходовая танка Т-90С, так как в таких условиях в ходовой танка Т-90С происходит интенсивный абразивный износ резиновых бандажей опорных катков.

Выводы:
Российский основной боевой танк Т-90А уступает украинскому танку Т-64БМ БУЛАТ по огневой мощи, в эффективной дальности и точности стрельбы, проходимости и манёвренности, эргономике, легкости эксплуатации и ремонтопригодности.
Государственное предприятие «Харьковское конструкторское бюро по машиностроению им. А.А. Морозова» совместно с Государственным предприятием «Завод имени В.А. Малышева» и Государственным предприятием «ХКБД» реализует обширную программу модернизации танков Т-64БМ БУЛАТ, в результате которой боевые качества танка Т-64БМ БУЛАТ должны возрасти. Резервы для такой модернизации заложены в конструкции самого танка Т-64БМ БУЛАТ.

Источник

Танковый бой с российскими оккупантами под Логвиново

Во время Российско-украинской войны 2014 – 2015 годов танки Т-64БМ Булат показали полное превосходство над российскими модернизированными танками Т-72Б3.
Танковой роте капитана Александра Мороза 1 отдельной танковой бригады Вооруженных сил Украины, 12 февраля 2015 года в 8 часов утра поступила команда атаковать населенный пункт Логвиново занятый российскими оккупационными войсками.
Для атаки была выделена только одна танковая рота капитана Александра Мороза в составе 5 танков Т-64БМ Булат, так как на то время танковый батальон первой отдельной танковой бригады и сама бригада были разбросаны в двух секторах. На момент получения приказа, из пяти машин, по различным причинам в атаку смогли пойти только три танка. Это был экипаж Александра Мороза в составе — наводчика Федора Матюши, механика-водителя Артема Богуславского.
Также в атаке на Логвиново участвовали экипаж в составе командира танка старшего сержанта Владимира Костенко, наводчика солдата Михаила Крыщенко, мехвода солдата Дмитрия Дмитренко, и экипаж сержанта Геннадия Ковальского, наводчика-оператора Алексея Понамарчука и механика-водителя Василия Пустовойта.
Все три экипажа танков Т-64БМ Булат имели уже большой боевой опыт — принимали участие в боях с российскими танками еще под Луганском, все экипажи состояли из контрактников, имеющих хороший уровень боевой подготовки. Экипаж Костенко горел в танке под Луганском, но спасся и не покинул фронт, продолжая защищать Родину.
Три украинских танка Т-64БМ Булат шли от Луганского и получили задачу прикрыть атаку на Логвиново подразделения 30 отдельной механизированной бригады.
Задачей танковой роты капитана Александра Мороза было — не входить в само Логвиново, а прикрыть левый фланг атаки подразделения 30 отдельной механизированной бригады, на открытой местности.

Утром 12 февраля 2015 года под Логвиново была прекрасная видимость. Украинские танки Т-64БМ Булат развернулись в боевое построение фронт. Танк Т-64БМ Булат капитана Александра Мороза шел посередине.
Подразделение 30-й отдельной механизированной бригады шло прямо на Логвиново, а три танка Т-64БМ Булат прикрывали атаку левее населеного пункта. Предварительных данных о позициях противника не было. Каждый контролировал свой сектор. Вблизи Логвиново левее села капитан Александр Мороз заметил, как вражеский танк Т-72 внезапно открыл огонь по украинским пехотинцам. Командир танка Т-64БМ Булат Александр Мороз дал команду, и с дистанции в 900 метров, наводчик Федор Матюша уничтожил российский танк Т-72 с одного выстрела. В российского танка Т-72 начался пожар, экипаж выпрыгнул из танка, танк взорвался.
И тут сразу правофланговый танк Т-64БМ Булат русские накрыли. Вначале Мороз увидел недолет по украинскому танку справа. А затем прямое попадание в башню танка Костенко! Слава Богу, на украинском танке Т-64БМ Булат сработала надежная встроенная динамическая защита Нож. Танк Т-64БМ Булат не просто уцелел, но он сохранил боеспособность и немедленно продолжил бой. Обстреляли танк и Александра Мороза. Один снаряд пролетел совсем близко от танка – Александр почувствовал ударную волну. После этого Мороз увидел танк, который стрелял по украинским танкам. Он был недалеко от первого. Танк Т-64БМ Булат Александра вместе с танком Костенко открыли огонь по этому российскому танку Т-72. Российский танк начал отползать, появился огонь, вероятно, была пробита башня, и Крыщенко добил его осколочно-фугасным. Российский танк Т-72 не взорвался, но начал гореть. Расстояние между подбитыми танками противника было небольшим. На этом же рубеже вскоре себя обнаружил и третий российский танк Т-72 — он тоже вышел на украинские танки.

В этом бою российские танкисты использовали тактический прием «Карусель». Это такой тактический метод боевой стрельбы из танка. Три или четыре танка выезжают на рубеж открытия огня, стреляют, а когда у них заканчиваются боеприпасы, им на замену отправляются также три или четыре танка, а те тем временем отходят и пополняют боекомплект. Так и меняются.
Украинские танкисты на танках Т-64БМ Булат остановились и ожидали контратаку противника. Поэтому третий показавшийся российский танк Т-72 быстро был уничтожен экипажем Ковальского. Бой под Логвиново занял не более 20 минут.
Всего в боях в районе населенного пункта Дебальцево в январе-феврале 2015 года танковая рота капитана Александра Мороза на танках Т-64БМ Булат уничтожила 6 танков и 1 боевую машину пехоты российских оккупантов.

Источник

67viktor.livejournal.com

Автомат заряжания т 64 – Автоматы заряжания танковых орудий » Военное обозрение

Автоматы заряжания танковых орудий » Военное обозрение

Танк Т-64 ТТХ. Видео. Фото. Скорость. Броня

Танк Т-64 — видео

История создания

Конструкция

Опытные образцы на базе танков Т-64А и Т-64Б

Специальные машины, созданные на базе Т-64

Оценка машины

Модификации

Применяемые боеприпасы основного вооружения

Служба и боевое применение

Тактико-технические характеристики Т-64А

Фото Т-64

Добавить комментарий

Танковые автоматы заряжания » Военное обозрение

Танковые автоматы заряжания | Армейский вестник

Барабанный автомат

Ленточный конвейер

Карусельный конвейер

Альтернативные варианты

Заряжающий или автоматика

Нужен ли в современном танке автомат заряжания? » Военное обозрение

Бронебойная карусель. Зачем российским танкам автомат заряжания

Барабан и карусель

Меньше габариты, больше брони

Дело вкуса

Т-64БМ Булат – безотказный, надежный танк

Добавить комментарий Отменить ответ
