Ак и штурмгевер (7 фото)

Существует версия о том, что Михаил Калашников создал свой автомат по образцу и подобию штурмгевера StG-44 Хуго Шмайссера. По этой конспирологической версии, Калашников лишь скопировал немецкий образец, слегка видоизменил и получил тот самый АК-47, с которым до сих пор воюет полмира

Сначала о тех кто выдвигает эту версию. Американская винтовка АR и StG-44 Штурмгевер.

А теперь разберемся в сходствах и различиях немецкого и советского автоматов:

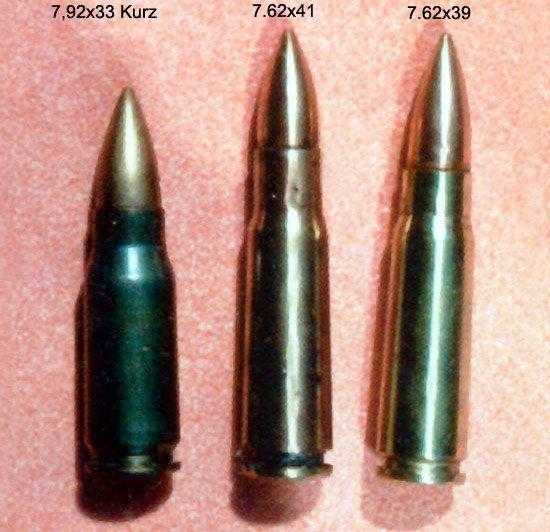

Первое и основное любое оружие создается под определенный боеприпас. Конструктору дается боеприпас и заказчиками(военными) определяются основные характеристики будущего оружия. Уже с 1942 года военные поняли, что изменились расстояния боя для личного стрелкового оружия солдата. Дистанции боя уменьшились до 200-600 метров. На таких расстояниях пистолетный патрон по пробивной силе слаб, а винтовочный силен. В такой ситуации возникла потребность в промежуточном патроне между пистолетным и винтовочным патроном. И такой патрон появился в Германии и почти одновременно под него стали создавать штурмовую винтовку StG-44 Штурмгевер. Никем не отвергается тот факт, что серьезные работы в СССР по созданию промежуточного патрона и оружия под него начались под влиянием немецких трофеев (захваченных зимой 1942-43 года под Ленинградом MKb.42, будущий Штурмгевер), но далее они шли вполне самостоятельно.

Естественно оружие и патроны вызвали интерес у военных, которые сделали заказ на патрон и соответствующее оружие. По немецкому образцу, в короткое время, был создан патрон и под него один из первых образцов автоматического оружия, а именно СКС-44 (самозарядный карабин Симонова).
Уже с 1944 года ведутся работы над автоматами. В гонку по разработке включились Симонов, Токарев, Судаев и другие конструкторы, а также Калашников

Автомат Судаева

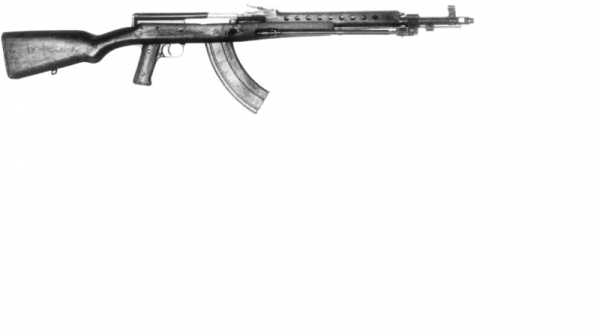

Автомат Токарева

StG-44 Штурмгевер

Неожиданно советские конструкторы используют одну и туже форму оружия. Почему? Такая форма достаточно эргономична, испытана на ППШ и другом стрелковом оружии, а добавив пистолетную рукоятку улучшается устойчивость автомата при стрельбе.

В 1946 году в СССР уже шел очередной этап конкурса, в котором, помимо других конструкторов, принимал участие и сержант Калашников. Который к тому моменту был сотрудником научно-исследовательского полигона стрелкового оружия в Щурово под Москвой. Где он имел возможность близко познакомиться и изучить не только самое разное иностранное оружие (как трофейное, так и полученное по Ленд-лизу), но и опытные отечественные системы, проходившие испытания на этом же полигоне. Кроме того, сотрудники полигона, чрезвычайно опытные и знающие офицеры, также могли делиться опытом с молодым сержантом.

После неудачи в первом туре конкурса 1946 года Калашников получает разрешение участвовать во втором, и отправляется переделывать свой автомат (будущий опытный АК-47) в город Ковров (вотчину прославленного конструктора Дегтярева и его школы). А Ковров, если посмотреть на карту, находится примерно в 900 километрах от Ижевска, где в это же время «изобретал магазин для АК» Хуго Шмайсер.

Разумеется, в советскую историю о том, как одиночка-самоучка сержант «из ничего» создал отличный автомат, поверить сложно. Это всё равно, как сказать, что один Туполев создал самолет Ту -154. Естественно, ему помогали, и не только помогали, а выполняли его указания. Была создана конструкторская группа, в которую входили инженеры-чертежники, именно там он познакомился со своей будущей женой. Требовалось чертить, рассчитывать, испытывать — и это работа не для одного человека, а для целого коллектива. Сам Калашников вспоминал, что для того что-бы снизить вес автомата на 400 грамм потребовалась работа всех подразделений завода, а это не менее 1500 человек. В этой ситуации Калашников и его группа смело заимствовали удачные решения у автоматов — соперников по конкурсу, в первую очередь, вероятно, у туляка Булкина. Нужно сказать, что в этом нет ничего предосудительного, и более того, в то время любое заимствование, ведущее к успеху, только приветствовалось. В самом деле, вся интеллектуальная собственность в СССР принадлежала всему народу (на тот момент государству).

Так что и в создании АК-47 следа руки лично Хуго Шмайсера усмотреть решительно невозможно, если только за работы по созданию магазина, ведь от правильной подачи патронов зависит и правильная работа оружия.
Да, в АК много «заимствованных» решений.
Да что там говорить — в нем практически нет оригинальных, принципиально новых узлов, равно как и в Штурмгевере. Весь ключ — именно в технических и инженерных решениях по компоновке и объединению известных решений в одно работающее целое. При этом простота и доступность для бойца по обслуживанию оружия. Именно эти характеристики держат АК на первом месте.
Ну и наконец есть третий этап — когда Калашников уже с готовым АК приезжает в 1947 году в Ижевск, ставить серийное производство. Конструкция АК к этому моменту уже «отработана», и все, чем теоретически может помочь германский специалист на этом этапе — это наладкой серийного производства с широким применением штамповки. Правда, тут тоже вышел облом, на Ижевском заводе не было штамповачного оборудования для ствольной коробки, так что до 1956 года пришлось фрезеровать ствольную коробку для АК (в чем помощь «съевшего собаку» на штамповке Шмайсера им была нужна примерно как собаке — пятая нога).
так что Шмайсер был отослан на историческую родину.

Ещё одно но… если заметили … на StG-44 Штурмгевер нет ствольной накладки, из-за чего ствол при стрельбе нагревался и бойцу требовалась специальная термоперчатка. В советских автоматах для этого существовала ствольная накладка. Мелочь, а приятно.

Гордитесь ОРУЖИЕМ НАСТОЯЩЕЙ ПОБЕДЫ.

Источник: Chert-poberi

klevo.net

Штурмгевер и штамповка. Правда о автомате Калашникова (5 фото) . Чёрт побери

Собственно, со штампов и начнем, но только не с тех, которые матрица-пуансон. Начнем с ментальных штампов, которые часто можно услышать в виде утверждений по тому или иному поводу. Чаще всего они несут ложную информацию, так как либо созданы на основании домыслов из-за отсутствия информации или безграмотности автора, либо употребляются в отрыве от контекста темы разговора или дискуссии.


Смотреть все фото в галерее

Приведу исходник информации, который послужил основанием для статьи. Речь идет о внедрении массового производства АК-47 в Ижевске.

«Конструкция АК к этому моменту уже «устаканилась», и всё, чем теоретически мог помочь германский специалист на этом этапе – это наладкой серийного производства с широким применением штамповки. Но и тут тоже вышел конфуз – Ижевский завод оказался не готов выдерживать нужное качество штамповки, термообработки и клёпки ствольных коробок, так что в 1950 году конструкторам «Ижмаша» пришлось создавать для АК новую фрезерованную ствольную коробку. В этом помощь «съевшего собаку» на штамповке Шмайссера им была нужна как той же собаке пятая нога.

Однако начало производства победившего в конкурсе образца М.Т. Калашникова ясно показало – советской промышленности 1949 года довольно сложно достичь уровня Германии 1942 года. Даже несмотря на «импорт» из капитулировавшей Германии части станочного парка и ряда специалистов (включая главного конструктора фирмы Хенель и создателя MKb42(H) Хуго Шмайссера), развернуть производство «штампованного» автомата не удалось, процент брака оказался неприемлемо велик. В итоге СССР пришлось пойти на компромисс, начав с 1951 года изготовлять АК с фрезерованной ствольной коробкой. Перейти на штамповку окончательно удалось лишь с принятием АКМ в 1959 году.»

Хуго Шмайссер

Итак:

Штамп 1. Шмайссер был специалистом по штамповке.

Шмайссер был конструктор. Хоть и так себе конструктор, но конструктор, а штамповка — это технология. С таким же успехом можно было назвать его специалистом по металлургии или бухгалтерскому учету, или эффективным менеджером, что, впрочем, также используется в другом штампе о том, что Шмайссер был организатором (конструкторских работ или производства). Можно легко найти корни этих мифов. Сам Шмайссер мастерством организации и управления никогда не отличался, скорее наоборот, а вот мастером маркетинга и пиара он был выдающимся. Иначе никак не объяснить тот факта, что пистолет-пулемет MP-40 до сих пор называют «шмайссером», а самого конструктора отцом чуть ли не всей европейской стрелковой автоматики.

Если простые конструкторские способности оружейника не требуют особой подготовки и чаще всего являются прирожденным даром у таких людей как Калашников, Браунинг, Дегтярев, Шпагин и многих других, то чтобы стать специалистом по штамповке, требуются определенные знания и умения работать с цифрами и справочниками, которые можно получить только в специализированных учебных заведениях. Специалистом по штамповке был доктор технических наук Вернер Грюнер, который вместе со Шмайссером работал в Ижевске в числе других немецких специалистов по оружию и мотоциклам. Заслуга Грюнера в создании MG-42 — лучшего пулемета Второй мировой войны, как раз в технологии производства этого пулемета, а не в его конструкции, за которую отвечал Курт Хорн, конструктор фирмы Гроссфус. Прекрасно помню, как в детстве слышал легенду о том, что знаменитый Шмайссер работал на Ижмаше, а его сын учился в ижевской школе. Но в школе учились два сына Грюнера, а сын Шмайссера оставался в Германии! Стоит ли удивляться, что к его липовой славе выдающего оружейника прилипла еще и слава специалиста по штамповке? Или даже «специалиста по организации штамповки».

Сам Хуго Шмайссер юридически правил на «Haenel» с 1943 года, а до этого занимал пост главного инженера. Но фактически на пару с братом Гансом они управляли этой фирмой с 1925 года, отстранив неспособного молодого наследника и владельца Герберта Хенеля.

Наконец, на фирме «Haenel» не было штамповки вообще. Штампованные детали для штурмгевера проектировались и производились на «Merz-Werke» из Франкфурта-на-Майне. В дальнейшем производство «штамповки» было раскидано по нескольким предприятиям, откуда она поступала на окончательную сборку штурмгеверов в «Haenel», «ERMA», «Sauer&Sohn» и «Steyr».

Так что никакими собаками Шмайссер не питался, так как в технологии штамповки смыслил еще меньше чем в конструировании. О том, что остальные пятеро немецких оружейников из числа немецких специалистов, работавших на Ижмаше в 1956-1952 годах, никакого отношения к производству АК-47 не имели и не могли иметь, уже писалось.

Вообще технологи незаслуженно находятся в тени. Абсолютному большинству не ведомо, чем они занимаются на производстве, а ведь если быть до конца объективным, их заслуга в обеспечении надежности и, в конце концов, мировой известности оружейного образца, иногда более значительна, чем даже сама конструкция оружия. Любителям танковой истории возможно известна фамилия Бориса Евгеньевича Патона — создателя сварочного автомата, благодаря которому сварка корпусов танков Т-34 ускорилась в десять(!) раз. А вот кто из «знатоков» может назвать авторов технологии производства оружейных стволов методом радиального обжатия или производства турбинных лопаток авиационных двигателей методом направленной кристаллизации? Какой бы совершенной не была конструкция образца, какими бы выдающимися характеристиками он не обладал, пока не будет создана технология дешевого массового производства, он так и останется в виде макета или опытной партии.

Штамп 2. Советская штамповка в 1949 году не могла достичь уровня немецкой штамповки 1942 года.

Имеется в виду известный факт, когда при освоении АК-47 пришлось временно отказаться от штампованных ствольных коробок и перейти на фрезерованные. Об этом факте еще поговорим, как и об особенности штампованной конструкции Stg-44, а вот собственно на «уровне» штамповки стоит остановиться.

Немцы действительно были пионерами в использовании штампованных деталей в стрелковом оружии. Пистолет-пулемет MP-40 и пулемет MG-42 с точки зрения технологических новаций оставили заметный след в эволюции оружия. Но ведь у нас были ППШ-41 и ППС-43, которые тоже имели в своей конструкции штампованные детали. Если сравнивать два образца оружия одного класса, то это будут MP-40 и ППС-43. По всем тактико-техническим характеристикам наш автомат превосходит немецкий. По надежности автомат Судаева и сейчас недостижим многими зарубежными образцами. А теперь давайте сравним производственные показатели.

Учитываем, что в производстве немецкого оружия использовался труд пленных и насильно угнанных в Германию граждан из оккупированных стран, то есть стоимость рабочего нормо-часа в Германии была дешевле чем в СССР. А если учесть, что нехватку рабочих рук в СССР заменяли не пленные высокотехнологично подкованные немецкие солдаты и не граждане «оккупированных» стран, а женщины и подростки?

Можем мы сказать, глядя на эти цифры, что «уровень» технологичности в производстве пистолетов-пулеметов, в которую входят в том числе операции по штамповке и точечная сварка, в 1943 году был в СССР более чем в два раза выше чем в Германии?!

Достижение уровня технологичности есть функция по времени. Вспомните, что сказал Гудериан в отношении копирования и производства танков Т-34:
Предложения офицеров-фронтовиков выпускать точно такие же танки, как Т-34… в НАИКРАТЧАЙШИЙ СРОК … не встретили у конструкторов никакой поддержки. Конструкторов смущало, между прочим, не отвращение к подражанию, а невозможность выпуска с ТРЕБУЕМОЙ БЫСТРОТОЙ важнейших деталей Т-34, особенно алюминиевого дизельного мотора.

Обратите внимание, речь идет не о конструкции и не о нехватке алюминия, а о технологии. Время на освоение массового производства, куда входит проектирование и изготовление приспособлений и технологической оснастки, расчет и подбор режимов термообработки и резки металлов, может значительно превышать время и средства, потраченные на разработку и испытания опытного образца, а это может оказаться решающим фактором в достижении политических или военных успехов.

Продолжение следует…
Автор: (с) Андрей Куликов, Ижевск, 2017

Калашников М.Т.

chert-poberi.ru

Штурмгевер.

Весной 1943 года офицеры стрелкового отдела ГАУ Красной Армии вполне могли быть довольными результатами своей работы. Казалось, что самое тяжелое уже позади – огромные потери оружия первых месяцев, эвакуация заводов, падение качества продукции – все это понемногу выправлялось. Уже осенью 42-ого удалось «вылечить» проблемы противотанкового ружья Дегтярева. К пистолету-пулемету Шпагина, «узким» местом для которого являлся сложный диск, были разработаны и приняты рожковые магазины. К тому же на вооружение армии начинали поступать еще более технологичные пистолеты-пулеметы Судаева. В нише станковых пулеметов на подмогу к старику «максиму» готовился прийти новый станковый пулемет Горюнова. Продолжался конкурс на новый ручник с широким использованием штамповки и ленточным питанием – кроме того, эту нишу ГАУ дополнительно подстраховало программой разработки ручных пулеметов под пистолетный патрон. В общем, поводы для оптимизма имелись…

…и тут раздался тревожный звонок в виде рапорта Северо-Западного фронта.

«Секретно

Штаб Командующего Артиллерией

Северо-Западного Фронта.

Начальнику ГАУ КА

Направляю с нарочным техником-лейтенантом Троицким Н.Н. немецкий карабин-автомат и 4 патрона к нему, захваченный в июне месяце на участке 22 армии в районе г.Холм.»

К советским войскам в качестве трофея попал MKb42(H) (нем. MaschinenKarabiner-42 (Haenel) ) с серийным номером 1334. Судя по всему, это был один из опытных образцов фирмы Хенель, направленных для испытаний в 93-ю пехотную дивизию, находившуюся на Восточном фронте как раз в районе города Холм. Есть также сведенья о захвате более раннего трофея, с номером 503, однако документальных свидетельств этому автору пока не удалось обнаружить.

На стрелковый полигон ГАУ «автокарабин» попал всего с двумя патронами, один из которых израсходовали на определение начальной скорости пули (694 метра в секунду), а второй – на изучение цикла работы автоматики. Скорострельность при этом пришлось определять расчетную – по мнению специалистов полигона она должна была составить порядка 470 выстрелов в минуту.

В итоге отчет о первом знакомстве советских оружейников с прототипом будущего штурмгевера содержал следующие выводы:

«1. Карабин MKb42(H) интересен, как новый тип оружия, достаточно легкого (4,500 кг – вес, отвечающий весу самозарядной винтовки) и, в то же время сравнительно мощного, способного, по-видимому, создать достаточно интенсивный и действенный огонь на дистанциях до 600 метров, что намного превышает дистанции, доступные для пистолета-пулемета.

Малые габариты и вес патрона позволяют иметь при карабине запас патронов, примерно в 1,5-1,8 раза больше, чем при ручном пулемете. По практической скорострельности карабин MKb42(H) должен быть ближе к пистолету-пулемету. Насыщение войск видом оружия может быть значительно большим, чем насыщение ручными пулеметами.

Поэтому необходимо проведение полных полигонных испытаний карабина MKb42(H) и патронов к нему.

2. Основной особенность карабина MKb42(H) является его патрон, занимающий по своим данным среднее место между винтовочным и пистолетным. Обращает на себя внимание лакировка железной гильзы вместо плакировки и железный капсюльный стаканчик.

Постановка на производство подобного патрона, разрешена немцами довольно удачно, т.к. за основу принят стандартный винтпатрон, упрочненный и переобжатый.

3. С конструктивной точки зрения карабин MKb42(H) наиболее похож на ручной пулемет. Он интересен, как оригинальная штампованная конструкция оружия. Особенно обращает на себя внимание высокое качество фигурной штамповки, применение точечной сварки и качество завальцовки ствольной коробки в штампованный короб.

Характерным является также то, что шпильки и оси спускового механизма и спусковой коробки с концов развальцованы и разборке не подлежат.

Крепление затыльника чрезвычайно слабое, заставляет предполагать работу системы на неполных откатах. К сожалению, отсутствие боеприпасов не позволило установить нормальный режим работы системы.

Недостатком конструкции является трудность доступа внутрь ствольной коробки при устранении разного рода задержек.

Отстрел на велосиметре указывает на отпирание при значительном давлении. При малом темпе стрельбы это следует также отнести к недостаткам (При большом темпе это явление неизбежно).

Всесторонняя и исчерпывающая оценка конструкции и боевых свойств возможна только после проведения полных полигонных испытаний.»

Здесь стоит немного «забежать вперед». Как видно из приведенной выше цитаты, советские военные вполне осознавали, что штампованная конструкция технологичнее и дешевле образца, требующего значительных фрезерных работ – что ведет к большому расходу металла, режущего инструмента из дорогостоящих спецсталей, усложнению и замедлению техпроцесса и так далее. Еще до начала Великой Отечественной войны тогдашний начальник ГАУ Г.И.Кулик по поводу одного из предлагаемых на вооружение образцов заявил: «Мне не нужно оружие, где есть фрезерная работа!». Также на проводимых в ходе войны конкурсах на новое вооружение регулярно упоминалась необходимость как можно более широкого использования штамповки. Удачным примером выполнения этих требований стал, в частности, пистолет-пулемет конструкции Судаева.

Аналогичным образом под широкое использование штамповки проектировались и первые советские автоматы под промежуточный патрон. Однако начало производства победившего в конкурсе образца М.Т.Калашникова ясно показало – советской промышленности 1949 года довольно сложно достичь уровня Германии 1942 года. Даже несмотря на «импорт» из капитулировавшей Германии части станочного парка и ряда специалистов (включая главного конструктора фирмы Хенель и создателя MKb42(H) Хуго Шмайссера) развернуть производство «штампованного» автомата не удалось, процент брака оказался неприемлемо велик. В итоге СССР пришлось пойти на компромисс, начав с 1951 года изготовлять АК с фрезерованной ствольной коробкой. Перейти на штамповку окончательно удалось лишь с принятием АКМ в 1959 году.

Однако это было сильно позже. Тогда, в 1943 году, внимательно изучив трофейный образец, СССР спешно развернул работы по созданию собственных вариантов как патрона, так и оружия под него. Задания были выданы сразу на комплекс вооружений: самозарядный карабин, «тяжелый автомат» и ручной пулемет с ленточным питанием.

При этом фактически конструкторам пришлось проектировать оружие под патрон, которого еще не существовало. Проблемы с его созданием и развертыванием хотя бы начального серийного производства затягивали также и проверку новых образцов. Согласно расчетам ГАУ КА, только для отладки и заводских испытаний автоматов требовалось 300 тысяч новых патронов. реально же до конца 1943 года было изготовлено 10 тысяч, в январе 1944 года – еще 28 тысяч. Но и эти патроны не отвечали требованиям по баллистике и имели ряд производственных недостатков (неполный заряд, тугая экстракция, неправильная проточка и так далее).

Интересно, что в качестве одной из причин появления будущего штурмгевера называлось возможное недовольство немецкого командования пулеметом MG-34. По мнению офицеров ГАУ, он оказался слишком тяжелым и сложным для ручного пулемета, а для станкового ему не хватало, например, возможности быстро и без особого труда поменять ствол. Интересно, что схожее мнение высказывали в 1944 году и фронтовики, встречавшиеся в боях с немецкой новинкой – новое немецкое оружие является скорее эрзацем ручного пулемета, может быть принято в составе 2-3 на отделение и никак не заменит собой пистолеты-пулеметы.

Тем временем на фронте в качестве трофеев стали попадаться уже не только MKb42, но и  MP 43/1, а затем и собственно sturmgewehr — StG 44. Впрочем, к этому моменту опасения ГАУ уже начали понемногу рассеиваться – хотя количество «автокарабинов» на фронте увеличивалось, перевооружить ими всю пехоту немцы уже не успевали.

Интересно, что на Западном фронте реакция на «штурмгевер» была значительно более прохладной. Так в бюллетене  Tactical and Technical Trens за апрель 1945 года сообщалось, что новое название может быть призвано стереть воспоминания о посредственном качестве предыдущих  версий MP, хотя все отличие MP44 от MP43 состоит в приспособлении  к нему стандартного винтовочного гранатомета.

Также американские эксперты сочли, что  пытаясь совместить в одном оружии точность, огневую мощь и возможности массового производства немцы столкнулись со значительными трудностями, которые серьезно ограничивают эффективность штурмегевров. Согласно их выводам, штампованная конструкция может быть легко повреждена и выведена из строя. Кроме того, в автоматическом режиме StG 44 неустойчив, поэтому в большей части инструкций приказывается вести огонь одиночными, а очередями – только в исключительных случаях. По мнению американцев, в этом случае наличие режима автоогня не оправдывало значительно (на 50%) больший вес по сравнению с их собственным оружием под промежуточный патрон – M1 Carbine.

В итоговом выводе американских экспертов было сказано, что штурмгевер является громоздким, неудобным  оружием, уступающим М1 Carbine и по удобству использования и по надежности. Им представлялось, что его конструкция продиктована нуждами производства, а не военными соображениями – и что неблагоприятное военное положение Германии вынуждает ее производить именно такой, далекий от идеала образец, а не автоматический карабин более удачный конструкции.

Можно констатировать, что именно отношение к штурмгеверу и его концепции в значительной мере определило различия в стрелковом вооружении по разные стороны «железного занавеса». Если СССР принял на вооружении автомат конструкции М.Калашникова, являющийся прямым наследником идей, заложенных в немецком «автокарабине», то на Западе на в первые годы Холодной войны в армии поступили такие конструкции, как М14, FN FAL, Сетме – фактически автоматические винтовки под достаточно мощный патрон 7,62×51 мм NATO.

Вопрос о том, чья концепция окажется более удачной, предстояло решить в ходе многочисленных локальных конфликтов второй половины XX века, когда два соперничающих военно-политических блока – NATO и Варшавский Договор –  старательно пытались получить преимущество над оппонентом в самых далеких уголках земного шара.

Андрей Уланов.
