характеристики, устройство и конструкция автомата

Пистолет-пулемет Судаева это один из главных символов освобождения блокадного Ленинграда во время Второй Мировой войны. Из-за сложностей с поставками оружия на фронт, производство ППС было налажено прямо в Ленинграде, поскольку каждый защитник города должен был быть вооружен.

История создания

ППС был создан Алексеем Ивановичем Судаевым в 1942 году. Серийное производство началось на Сестрорецком заводе того же года. Готовые пулеметы сразу отправлялись на фронт. С первых дней войны советскую армию оснащали пистолетом-пулеметом Шпагина, но у него были некоторые недостатки.

Из-за больших габаритов и массы с ним было тяжело менять позицию, перемещаться по узким окопам и т.д. Кроме того, данное оружие стоило немалых денег, а экономическое положение страны было сложным. В конкурсе участвовали известные и талантливые конструкторы:

  • А. И. Судаев;
  • В. А. Дегтярев;
  • Г. С. Шпагин;
  • С. А. Коровин;
  • Н. В. Рукавишников.

Со своей разработкой единогласно победу одержал Судаев. ППШ-41 имел меньший вес, габариты и более простые узлы. Разработка практически целиком состояла из металла, но простота в производстве заключалась в том, что использовалась холодная штамповка и сварка. При массовом производстве затраты ощутимо снизились.

Конструкцию помогал разрабатывать И. К. Безручко-Высоцкий, который являлся техником в звании лейтенанта. Им был разработан механизм системы затвора и возвратной пружины.

militaryexp.com

технические характеристики, устройство, фото, отзывы :: SYL.ru

На протяжении всей истории человечества происходило совершенствование оружия. Появлялись новые виды, которые служили трамплином для следующих. От камней на палках до ядерного оружия. В XX в. большой спрос был на пистолеты-пулемёты. Вторая мировая война показала их надёжность и необходимость для использования армией. Как многим известно, до ВОВ в Советском Союзе использовался ППШ, который уже не мог соответствовать тому времени. Поэтому была поставлена задача создать новый пистолет-пулемёт. Сочетал в себе все хорошие качества предшественника и был лучше его автомат ППС, технические характеристики которого описаны ниже.

История

Прежде чем переходить к описанию оружия, необходимо рассмотреть его создание. История автомата ППС начинается в 1942 году, когда предшественник ППШ уже не соответствовал новым рамкам. Однако правительство считало, что новый автомат должен был обладать теми же признаками, что и устаревшая модель. Поэтому требования, выдвинутые им, обязывали создать пистолет-пулемёт, который был бы более технологичным и простым в конструкции и эксплуатации, однако обладал теми же преимуществами, что и ППШ. Конструктор Судаев, в честь которого и было названо легендарное оружие, выдвинул свой проект, оказавшийся лучшим.

Требования

К новому пистолету-пулемёту выдвигались пожелания, которым автомат ППС полностью соответствовал. Требования можно свести к следующему:

  • Новое оружие должно быть более дешёвым, чем ППШ. В то же время обладать лучшими характеристиками и лёгкостью в производстве.
  • Он должен был быть более лёгким. Габаритный ППШ был неудобен для разведчиков, десанта, танкистов и связистов, которые не могли по разным причинам пользоваться им. Интересно, что ППШ был легче немецкого аналога МП-40 на 400 г, однако даже это не было доводом.
  • Магазин должен был быть простым коробочным. А габариты небольшими. Темп стрельбы, как это ни странно, лучше медленный. Тем самым повышается кучность огня. Всё это сделало бы новый пистолет-пулемёт гораздо более удобным, чем ППШ.

Показатели

Насколько хорошо было оружие победы автомат ППС? ЦАМО (Центральный архив Министерства Обороны) имеет информацию, которая доказывает, что к новому оружию были самые строгие требования. Д.Н. Болитин приводит следующие показатели. Так, вес нового пистолета-пулемёта должен был составлять от 2,5 до 3 кг. Темп стрельбы, который могла иметь модель, ограничивался интервалом в 450-500 выстрелов в минуту. Это было значение, позволяющее увеличить кучность выстрелов. Кроме всего вышеописанного, существовали также жёсткие требования к технологии. Самое главное — максимальное упрощение производства, которое осуществлялось за счёт автоматической обработки и упрощения конструкции в целом. Новый пистолет-пулемёт должен был изготавливаться из 2-3 мм стали, которая обрабатывалась механически, что увеличивало бы скорость.

Также ограничения касались и самого оборудования: использовать позволялось лишь прессовое оборудование, ограниченное по мощности. Не допускалось применение сложных штампов, которые бы могли тормозить производство. А на один образец давалось всего 3-3,5 часа работы на станке. Всё это было прямо направлено на максимальное увеличение количества пистолетов-пулемётов за ограниченное время, необходимое в условиях военных действий.

Начало производства

Новый автомат ППС прошёл сравнительные испытания ещё в июле 1942 года. Уже в 1943-м началось серийное производство. Необходимо было провести испытания и доработки как можно быстрее, так как армии нужен был новый пистолет-пулемёт взамен старого ППШ, который сильно уступал аналогичным моделям противника. Первым образцом, с которого и началось серийное производство, был ППС-42. Его внедрили в части Ленинградского фронта, где автомат прекрасно себя показал и понравился солдатам. Однако нужно было внести некоторые изменения в конструкцию, поэтому в 1943 году был создан ППС-43, который имел калибр 7,62 мм. Усовершенствованный пистолет-пулемёт Судаева был ещё более функциональным и показательным. Таким образом, новый автомат стал ведущим среди всех моделей этого вида стрелкового оружия.

ППС-42

Модель, которая не отвечала всем требованиям и имела недостатки, нуждалась в исправлении. В серийное производство был пущен новый автомат ППС. Устройство обладало лучшими показателями. Поэтому ППС-42 найти довольно сложно, их произвели мало. В частных коллекциях и в музеях встречаются они довольно редко. Но чем же отличаются модели? У заменённого устройства точка соединения плечевого упора с тягами находится ниже, верхнее плечо упора гораздо длиннее нижнего. Это одно из главных внешних отличий, его может заметить любой, даже незнакомый с особенностями автоматов того времени. Однако на фотографиях часть, которая является отличительной особенностью, чаще всего скрыта плечом стрелка, поэтому она не столь известна.

Также ППС-42 и 43 имеют ещё одно интересное различие: при сложенном прикладе плечевой упор в более ранней модели располагается впереди колодки прицела, когда как в другой — охватывает её. Чем же это можно объяснить? В ППС-43 уменьшена длина ствола и приклада, поэтому и общая длина стала намного меньше (с 907 до 820 мм). Это позволило также сильно уменьшить и вес модели. Кроме того, существуют некоторые технологические изменения, которые увеличили боевые качества ППС-43. Однако невооружённым глазом их не увидеть.

Экономия

Во время боевых действий страна впадает в кризис. Не хватает денег на производство дорогих моделей. Поэтому новый автомат ППС обладал гораздо более экономичной конструкцией, в которой использовалось меньше металлических элементов, чем в ППШ. Это позволило сократить затраты на оружие в целом. Кроме того, процент отходов при производстве этих двух пистолетов-пулемётов также сильно отличается в пользу ППС (48%). У ППШ этот же показатель был равен 60-70%. В процессе производства нового автомата широко применялись как штамповка, так и сварка, а сам ППС-43 был изготовлен из металла практически полностью, исключая только накладки рукоятки, которые делались из дерева, впоследствии применялась и пластмасса.

Описание

ППС, как и большинство пистолетов-пулемётов, производил выстрел за счёт энергии отдачи свободного затвора. Этот принцип был также и у ППШ, и у других моделей оружия этого типа. Как уже упоминалось, правительство поставило цель увеличить кучность стрельбы. В то время это было возможно только с уменьшением скорости, что и было использовано на ППС, пожалуй, самым простым способом и одновременно с этим наиболее эффективным. Было два выхода (если брать оружие с принципом свободного затвора): либо увеличивать массу самого затвора, либо использовать дополнительные узлы. Однако устройство и без того являлось крайне массивным, а второй вариант сильно усложнял конструкцию.

Различия

В МР-40, немецком аналоге ППШ, используется система телескопических трубок, которые и уменьшают темп стрельбы. Однако конструкция сильно усложнена. В ППШ-41 темп стрельбы доходит до 1100 выстрелов за минуту, что сильно увеличивает разброс. Поэтому, кстати, модель и не могла быть использована в армии. Масса затвора была около 0,6 кг у ППС. Автомат МР-40 имел же всего 600 выстрелов за минуту, а в конструкции не было переводчика огня, которым обладал ППШ-41. Поэтому отсутствовала возможность добиться простой конструкции у этой модели.

Необходим был более технологичный выход со снижением скорости стрельбы. В ППС-43 для этого увеличилась длина хода затвора, которая составляла 142 мм, а у ППШ — 83. Это позволило уменьшить темп стрельбы до 700 выстрелов за минуту. Надо отметить, что профессиональный стрелок способен производить даже одиночные выстрелы. Это достигается путём кратковременного нажатия на курок, что, кстати, также было возможно и на немецком МР-40. Отзывы об автомате ППС в рядах армии были исключительно хорошими.

Конструктивные особенности

Многие части, как и их назначение, на ППС-43 и ППШ-41 довольно схожи, что объясняется установкой оставить боевые показатели. Состоит из ствольной коробки автомат Судаева ППС. Устройство включает в себя ствол, затвор и возвратный механизм. Также в конструкции используется спусковая коробка, которая заключает в себе спусковой механизм и предохранитель. Эти две части соединяются путём шарниров.

К задней части ствольной коробки присоединяется приклад, который можно сложить. А в передней части спусковой располагается горловина магазина. Стальная коробка имеет форму буквы «П». Она изготавливается из цельного листа стали. Снизу она открыта по всей своей длине. Передняя же её часть образует кожух ствола, который предназначается для того, чтобы защищать стрелка от ожогов. Таким образом, у ППС-43 большая безопасность, нежели у предшественника. А специальное устройство практически исключает воздействие на человека, такого устройства, как автомат ППС (фото можно увидеть ниже).

Выстрел

В задней части ствольной коробки по направляющим передвигается затвор, на который воздействует возвратно-боевая пружина. Она надета на стержень и располагается со смещением влево по боковому пазу. Он, в свою очередь, выходит к чашечке затвора, где и помещается донышко гильзы. Направляющий стержень выступает в роли отражателя, гильза после выстрела отскакивает от него и выбрасывается в окно, которое расположено сверху ствольной коробки.

Механизм спуска

Интересную конструкцию имеет ППС (автомат). Механизм спуска, как и большая часть деталей, чрезвычайно прост. Он состоит всего лишь из спускового крючка и рычага, которые соединяются осью. С защёлкой спусковой коробки объединён механизм. К ним также примыкает предохранитель. Защёлка же замыкает обе коробки в закрытом положении. Предохранительное устройство создаётся в виде пластины, которая располагается на правой стенки спусковой коробки (с её внутренней стороны).

Такое положение позволяет одновременно блокировать и спусковой механизм, и запирать соединительную ось, и стопорить затвор. Последний фиксируется в положении, в котором он был во время постановки пистолета-пулемёта на предохранитель. Здесь существуют два положения: переднее и заднее. В первом затвор закреплён концом пластины предохранителя, который упирается с обратной стороны в рукоятку. В заднем положении рукоятка затвора закреплена средней частью. Таким образом, предохранитель — устройство, которое управляется пластиной. Сам же автомат становится на него после движения рукоятки вниз и вверх.

Защёлка магазина, который находится в передней части спусковой скобы, покрывается скобой, привариваемой к горловине. Она не даёт случайно прожать защёлку, в то же время предназначается для удобства. Автомат ППС-43 очень функционален, его части выполняют часто несколько ролей, это обеспечивает простоту конструкции, а, значит, ускоряет производство. ППС (автомат) своими руками создать вряд ли получится — для этого нужны специальные условия и оборудование.

Характеристики

Магазин автомата включает 35 патронов, как и у ППШ. Однако автомат Судаева ППС имеет другую конструкцию этого устройства. Так, он не имеет зигов (рёбер) и некоторых других частей, находящихся на магазине ППШ. Это, кстати, сильно уменьшает вес всего автомата и делает его технологичнее. Вес без магазина (260 г без снаряжения) составляет порядка 3 кг. Полный вес ППС с патронами составляет 3,62 кг. Длина ствола — 0,25 м. Масса затвора составляет около 0,5 кг. Каждый образец идёт в комплекте с 6 магазинами, которые переносятся в сумках. Их вес вместе с автоматом ППС составляет 6,82 кг. Это хороший показатель.

Настоящее оружие победы — автомат ППС-43 — стал легендой. ППШ- и ППС-автоматы являются великим оружием. Им приписывают большой вклад при освобождении Ленинграда. Однако до конца Великой Отечественной войны ППШ выпускался в больших количествах, нежели ППС. Историки и специалисты называют этот пистолет-пулемёт самым лучшим среди всего оружия этого типа тех времён. ППС-43 включает все технические новшества того времени и вместе с тем остаётся простым в использовании и производстве.

www.syl.ru

История стрелкового оружия. Непревзойдённый (пистолет-пулемёт Сударева ППС-43)

Пистолет-пулеметы в ходе Второй Мировой войны приобрели исключительное значение. Все воюющие стороны стремились обеспечить ими различные рода войск. Специфика боевых действий выдвинула концепцию создания пистолет-пулемета с уменьшенными габаритами, очень легкого, простого по устройству и дешевого в массовом производстве. Имевшийся на вооружении в Красной Армии пистолет-пулемет ППШ, полностью удовлетворяя войска своими качествами, был мало удобен для разведчиков, танкистов, связистов, шоферов, диверсантов и партизан.
В связи с этим в 1942 году перед конструкторами была поставлена задача создания пистолет-пулемета, надежного в боевой эксплуатации, удобного в боевом применении, с легко сменяемым и легко снаряжаемым магазином, более простого в производстве и менее металлоёмкого, чем штатный образец ППШ.
При всем при этом новый образец не должен уступать ППШ по боевым качествам. Новый автомат должен был быть ограничен по массе до 2,5-3,0 кг и обладать уменьшенным темпом стрельбы до 400-500 выстрелов в минуту.
Основная масса деталей должна была изготавливаться из 2-3,5 мм горячекатаной листовой стали штамповкой без последующей механической обработки и без применения сложных штампов. Отход металла при обработке не должен превышать 30-40%. Применение при этом дорогостоящих легированных сталей исключалось.
В разработке нового оружия приняли участие Дегтярев, Шпагин, Коровин, Рукавишников и Судаев. Заключительные испытания были проведены в июле 1942 года. Как отметила комиссия, «…ППС других равноценных конкурентов не имеет. По техническим и боевым качествам значительно превосходит штатный образец ППШ-41, а также американские автоматы Томпсона и Рейзинга, английский «СТЭН», немецкий МП -40 и венгерский 39-М…». Этим было сказано всё.
Изготовление нового оружия началось в блокадном Ленинграде при непосредственном участии самого конструктора. До середины 1943 года было изготовлено 46570 опытных единиц, которые сразу же были направлены на фронт и успешно применялись при прорыве блокады Ленинграда.
При освоении производства и в процессе боевой эксплуатации опытных образцов были выявлены технические и боевые резервы, которые воплотились в новых чертежах. Пистолет-пулемет повышенной надежности, безотказности и живучести деталей и получил наименование ППС-43.
Бойцы, участвовавшие в операциях с автоматом ППС, при контрольном опросе о качествах ППС, а также при контрольном опросе о качествах ППС-43 заявляли, что «данный автомат» прост в устройстве, разборке, сборке и освоении, магазин его легко снаряжаем (от автора – по сравнению с длительным и явно неудобным снаряжением дискового магазина ППШ и таким же неудобным снаряжением магазина немецкого МП-40, где надо было прилагать большие усилия, чтобы «вдавить» патрон под загиб магазина), надежен, безотказен в работе и всегда готов к немедленному действию. Обладает более высокой, чем у МП-40 кучностью стрельбы. Ствол при интенсивной стрельбе не перегревается.

Фото 1. Пистолет-пулемет Судаева слева


Фото 2. ППС справа с откинутым прикладом


Фото 3. Казенная часть ППС крупным планом

Пистолет-пулемет Судаева (фото 1-2) по устройству проще, чем советский автомат ППШ и немецкий МП-40. Количество деталей сведено к минимуму. Принцип действия автоматики — отдача массивного свободного затвора. Капсюль разбивается бойком, жестко закрепленным в чашечке затвора и сравнительно далеко выступающем за все пределы в чашечке затвора. Причем надкол капсюля происходит еще до того, как затвор останавливается в крайнем переднем положении. Пороховой заряд срабатывает еще во время движения затвора вперед и при этом присутствует эффект «выката затвора», что позволяет увеличить начальную скорость пули без увеличения массы оружия.


Фото 5. Компенсатор справа

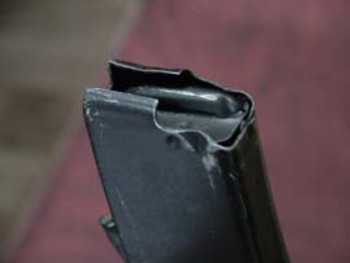

Фото 12. Горловина магазина

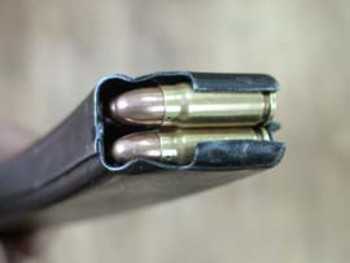

Фото 13. Магазин, снаряженный патронами

Спусковой механизм позволяет вести только автоматический огонь. Темп стрельбы занижен и почти такой, как у немецкого МП-40, что позволяет легко «отсекать» при необходимости одиночные выстрелы и короткие очереди. Снижение темпа стрельбы достигается удлинением отката затвора назад после выстрела. Автомат работает с открытого затвора или, как говорят сейчас, «с заднего шептала». Предохранитель от случайных выстрелов смонтирован в нижней части стволовой коробки и может фиксировать затвор как в заднем, так и в переднем крайних положениях. Экстракция и отражение стреляной гильзы производится с помощью очень надежного одноплечного подпружиненного выбрасывателя и отражателя, представляющего собой наконечник штыка возвратно-боевой пружины (5 на фото 25). Амортизатор–демпфер (фото 26-27) испытывает малые нагрузки, поэтому изготавливается из самой обыкновенной резины, в отличие от ППШ, где при коротком ходе затвора в короткой ствольной коробке амортизатор испытывал очень сильные нагрузки.

Магазин коробчатый, емкостью на 35 патронов, с двухрядным их расположением (фото 12-13-14). Снаряжение магазина патронами происходит легко и просто, вдавливаемых сверху — вниз под загибы магазина, точно так же, как из автомата Калашникова.


Фото 14. Выход патрона из магазина (подача в ствол)


Фото 15. Заряженный ППС перед выстрелом

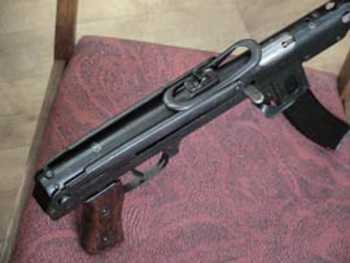

Фото 16. Разборка автомата – нажать фиксатор и «переломить» автомат


Фото 17. Затвор и возвратный механизм внутри ствольной коробки


Фото 18. Разборка автомата: чем-либо отжать амортизатор, извлечь затвор и возвратный механизм


Фото 19. Затвор и возвратный механизм


Фото 20. Разборка автомата – отсоединить возвратный механизм «от затвора»

Прицел простейший, перекидной, на 100 и 200 м. Для повышения устойчивости при стрельбе в передней части кожуха смонтирован дульный тормоз – компенсатор (фото 5-6).
В крайнем заднем положении удар подвижных частей смягчается амортизатором (фото 19-26-27). Для предохранения от ожогов (это печальный немецкий опыт стрельбы из МП-40) ствол защищен кожухом с отверстиями для улучшения циркуляции воздуха.

Ствольная коробка, которая служит для соединения всех частей автомата воедино, вырублена из стали толщиной 2,5 мм, заодно с кожухом и компенсатором. Затем на прессе все это сгибается для придания нужной формы «отсечки» металла, остающиеся при этом остатки металла, используются для выштамповки деталей откидного приклада, прицельных приспособлений и проч.


Фото 21. Полностью разобранный автомат


Фото 22. Затвор снизу


Фото 23. Затвор слева, виден паз, в котором помещается возвратная пружина и шток-отражатель гильзы


Фото 25. Возвратный механизм


Фото 26. Резиновый амортизатор


Фото 27. Амортизатор сзади


Фото 28. Чашечка затвора и выбрасыватель

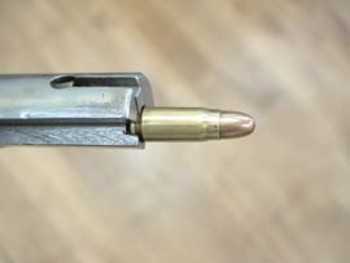

Фото 29. Патрон в чашечке затвора


Фото 30. Шарнирное соединение ствольной коробки и короба

Все мелкие детали привариваются к ствольной коробке точечной и шовной сваркой. Все вышеозначенное обеспечивает простоту изготовления, которое может быть освоено на любых мелких предприятиях, имеющих маломощное прессовое оборудование (до 50 тонн).

ППС оказался легче ППШ на 1,2 кг и был очень экономичен в производстве. Если на изготовление одного ППШ требовалось 13,9 кг металла и 7,3 станко-часа, то для ППС нужно было всего 6,2 кг стали и 2,7 станко-часа. Это давало экономию материалов и людских ресурсов вдвое. Все это позволило довести выпуск автоматов ППС-43 до 350 тыс. штук в месяц без дополнительных затрат.
Автомат в обращении прост. Для стрельбы необходимо вставить снаряженный магазин в горловину-приемник, и отвести назад затвор, пока он не остановится на шептале (фото 15). Потом нажать на спуск, отсчитать нужное количество выстрелов и спуск отпустить. При необходимости продолжить стрельбу повторить вышеописанное.
Принцип работы ППС-43 точно такой же, как и у всех систем пистолет-пулеметов, работающих с заднего шептала (открытого затвора). При отведении затвора назад принимается возвратно-боевая пружина. Затвор оттягивается назад до тех пор, пока он не «встанет» на шептало. При нажиме на спуск шептало опускается, затвор срывается с него и под воздействием возвратно-боевой пружины уходит вперед. По пути продвижения затвор наезжает на верхний патрон в магазине, выталкивает его из-под загибов магазина вперед и досылает его в патронник. Когда шляпка патрона совмещается с чашечкой затвора и утапливается в ней, патрон упирается скатами гильзы в скиты патронника, и ударник, жестко закрепленный в чашечке затвора, разбивает капсюль. Под воздействием силы отдачи затвор отходит назад и выбрасывателем извлекает гильзу из патронника. Наезжая на наконечник возвратно-боевой пружины, гильза отражается от него и выбрасывается в выводное окно ствольной коробки. Если к этому времени стрелок отпустил палец на спуске, затвор становится на шептало, если нет – стрельба происходит очередями.


Фото 31. Шарнирное соединение складное приклада и ствольной коробки


Фото 33. Подсоединение деревянной рукоятки

Стрелять из этого оружия приятно. Конечно, его «трясет» несколько больше, чем ППШ, но значительно меньше, чем немецкий МП-40. Благодаря компенсатору, который почти полностью гасит импульс отдачи, автомат несколько «отбрасывает» назад и вверх только реакцией возвратно-боевой пружины, толкающей затвор вперед. При стрельбе «навскидку» его достаточно просто прижимать затылком к животу, а «наваливаться» на него силой правой руки, как при работе из немецкого МП, совсем не надо. При определенных навыках из него, стреляя «от живота», можно расписаться на стенке. Из этого оружия очень легко стрелять не только мужикам, но также женщинам и детям. Поэтому ППС-43 был любимым оружием партизан в джунглях Вьетнама и Латинской Америки, где расстояния для стрельбы были незначительны.
Если взять ППС в руки и детально рассмотреть, создается ощущение того, что этот автомат спроектирован в наши дни с применением компьютерной технологии.
В этой конструкции все рационально, строго, практично и современно. Недаром ППС был признан лучшим пистолет-пулеметом Второй Мировой войны. По сравнению с ним автоматы Стен, Мадсен, Узи, Ингрем и проч. кажутся игрушками для хулиганов.
Все появившиеся после войны пистолет-пулеметы проектировались для оперативно-детективных целей. Они были малогабаритны и годились для коридорно-квартирных боеконтактов. До боевых качеств автомата ППС им по-прежнему далеко. В этом плане конструктора Судаева, который умер 50 лет назад, «переплюнуть» не удалось ещё никому.
Всего за период с 1942 по 1945 годы было изготовлено около 800 000автоматов ППС-43. Его продолжали штамповать вплоть до 1950 года.
Конструктор Судаев умер в 1946 году в возрасте 34 лет. Разработкой новых систем он занимался до последних дней жизни. Начинал с 1944 года, разработал несколько перспективных образцов автоматов под патрон образца 1943 г., которые ныне хранятся в Артиллерийском музее Санкт-Петербурга.

ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ ПИСТОЛЕТ-ПУЛЕМЕТЫ ППС-43.
Калибр, мм – 7,62
Общая длина, мм – 825 (с откинутым прикладом), 615 (со сложенным прикладом)
Длина нарезной части ствола, мм – 223
Число нарезов – 4
Масса со снаряженным магазином, кг – 3,67
Ёмкость магазина, шт. – 35
Масса снаряжённого магазина, кг – 0,67
Начальная скорость пули, м/сек – 500
Темп стрельбы, выстрелов/мин – 550
Боевая скорострельность выстрелов/мин – 100
Длина прицельной линии, мм – 350
Дальность действительного огня, м – 200
Дальность убойного действия пули, м – 800

Алексей Потапов
Журнал «Боевые Искусства Планеты»

vipv.ru

Для всех родов войск » Военное обозрение

Пистолет-пулемет Судаева признан лучшим автоматическим оружием Второй мировой войны
То, что в ходе боевых действий пистолет-пулемет (именовавшийся тогда у нас для краткости автоматом) оказался основным автоматическим оружием пехоты, стало определенным сюрпризом для всех участвовавших во Второй мировой войне армий. Хотя работы над этим оружием до 1 сентября 1939 года велись во многих странах, нигде ему не отводили решающей роли. Только война заставила вводить его в войска в больших объемах как средство достижения «огневого превосходства» над противником в ближнем бою.

КОНСТРУКТОР ИЗ ГЛУБИНКИ

Из отечественных образцов самым знаменитым — и это заслуженно — стал наиболее массово выпускавшийся пистолет-пулемет системы Г. С. Шпагина (ППШ). Хорошо известны многим и германские MP.38 и MP.40. И все же лучшим пистолетом-пулеметом Второй мировой войны признан пистолет-пулемет Судаева. Правда, в 1942-1945 годах Красная армия получила всего 765 373 ППС (в основном ППС-43). Из них 531 359 произвел завод им. В. Д. Калмыкова в Москве, 187 912 — предприятия Ленинграда и 46 102 — Тбилиси. ППС составили чуть более 12% от всех пистолетов-пулеметов, изготовленных в СССР в период Великой Отечественной.

Кстати, даже в специальной литературе порой путались, именуя ППС, например, пистолетом-пулеметом Судакова. Поэтому стоит сказать несколько слов о самом конструкторе.

Алексей Иванович Судаев родился в 1912 году в городе Алатырь Симбирской губернии. После окончания профтех-школы работал слесарем. Затем, получив образование в Горьковском строительном техникуме, трудился в «Союзтрансстрое» техником участка. Его первые изобретения — «Автоматическая стрельба из пулемета посредством действия инфракрасных лучей» и «Бензиномер» (оба относились к авиации, вызвали ряд серьезных замечаний) — датируются началом 30-х годов. Но первое авторское свидетельство, врученное Судаеву в 1934-м, было связано с созданием пневматического опрокидывателя для саморазгружающихся платформ.

Будучи призван в том же году в Красную армию, Алексей служил в железнодорожных войсках (тогда он получил авторское свидетельство на изобретение «Противоугон»). Уволившись в 1936-м в запас, поступил в Горьковский индустриальный институт, но через два года перевелся в Артиллерийскую академию РККА на факультет вооружения. Во время учебы разрабатывал проект автоматического пистолета. Обладатель диплома с отличием, младший военный техник Судаев направляется на Научно-испытательный полигон стрелкового вооружения (НИПСВО). В начале Великой Отечественной войны разработал простую в изготовлении зенитную пулеметную установку, производившуюся на московских предприятиях. Однако главная работа молодого конструктора была впереди.

ЖЕСТКИЕ ТРЕБОВАНИЯ

Чем обуславливалось появление нового образца пистолета-пулемета уже в первом периоде войны? ППШ, «технологически» относясь к пистолетам-пулеметам нового поколения, рассчитанным на технологии массового производства (холодная штамповка ряда деталей, дорнирование канала ствола, замена клепки сваркой, уменьшение числа резьбовых соединений), «конструктивно» сохранял черты поколения прежнего и в частности «карабинную» схему с деревянной ложей. К тому же ППШ был довольно массивен — с барабанным магазином весил 5,3 килограмма, а с полным боекомплектом (213 патронов в трех барабанных магазинах) — более 9.

Модернизация ППШ в начале 1942 года была рассчитана в основном на упрощение производства. Между тем его громоздкость оказалась неудобна для ряда категорий бойцов-разведчиков (а разведроты старались снабжать пистолетами-пулеметами), лыжников, танкистов, саперов и т. д. Правда, барабанный магазин («диск») уже в 1942 году дополнили коробчатым секторным («рожком»), но и сам ППШ требовалось дополнить легким и компактным образцом под тот же 7,62-мм пистолетный патрон.

Конкурс на облегченный пистолет-пулемет объявили в начале 1942 года. Новый образец должен был соответствовать следующим характеристикам:

— весить без магазина 2,5-3 кг, а с боекомплектом не более 6-6,5 кг;

— иметь длину 700-750 мм с откинутым и 550-600 мм со сложенным прикладом;


— использовать коробчатый магазин на 30-35 патронов по типу принятого к ППШ;

— обладать уменьшенным до 400-500 выстр/мин темпом стрельбы, дабы снижение массы системы не ухудшало кучность (у имевшихся ППД и ППШ темп стрельбы составлял 1000-1100 выстр/мин), той же цели служил дульный компенсатор, одновременно защищающий ствол от загрязнения;

— быть удобным для всех родов войск.

Следовало также повысить технологичность, что естественно для оружия, которое предстояло поставить на производство в условиях тяжелой войны. Технологичность ППШ казалась уже недостаточной (отход металла составлял 60-70% чернового веса, ряда дополнительных операций требовала деревянная ложа). Требовалось большинство деталей изготавливать штамповкой, без дальнейшей механической обработки, при средней мощности прессового оборудования, свести число станочных работ на один образец до 3-3,5 часа, а отход металла — не более 30-40%.

Конкурс оказался одним из самых представительных — до 30 образцов, разработанных как уже именитыми конструкторами: В. А. Дегтяревым, Г. С. Шпагиным, С. А. Коровиным, Н. Г. Рукавишниковым, так и куда менее известными: Н. Г. Меньшиковым-Шкворниковым, Б. А. Горонескулем, А. А. Зайцевым (впоследствии этот конструктор примет участие в доработке автомата Калашникова) и др. Поступили проекты и из действующей армии. В конструкции многих пистолетов-пулеметов чувствовалось влияние германских МР.38 и МР.40.

Первые испытания прошли на НИПСВО в конце февраля — начале марта 1942 года. Внимание на себя обратили образцы В. А. Дегтярева и слушателя Артиллерийской академии техника-лейтенанта И. К. Безручко-Высоцкого. Пистолет-пулемет последнего выделялся оригинальными решениями деталей автоматики, стремлением к широкому использованию штамповки, шовной и точечной сварки, что соответствовало исходным требованиям. Безручко-Высоцкому предложили доработать оружие, в то же время наиболее удачные его решения рекомендовали использовать офицеру НИПСВО военинженеру 3-го ранга А. И. Судаеву в его опытном пистолете-пулемете. Надо отметить, однако, что хотя в образце Судаева использованы особенности устройства подвижной системы автоматики и отражателя стреляной гильзы образца Безручко-Высоцкого, в целом это была самостоятельная конструкция.

Уже в апреле 1942 года в мастерской НИПСВО изготовили новый опытный пистолет-пулемет Судаева, а в конце апреля — начале мая он проходил полигонные испытания наравне с изделиями Дегтярева, Коровина, Рукавишникова, Зайцева, Огородникова, вторым образцом Безручко-Высоцкого. Вскоре на испытания поступил и новый «цельнометаллический» образец Шпагина — ППШ-2. Артком ГАУ 17 июня решил провести испытания образцов Шпагина, Судаева и Безручко-Высоцкого. К середине июля в финал конкурса вышли ППШ-2 Шпагина и ППС Судаева (отметим, в какие сжатые сроки уложили столь основательную работу). По результатам испытаний 9-13 июля лучшим признается ППС. «Других равноценных конкурентов не имеет», — заключила комиссия. 28 июня 1942 года пистолет-пулемет представлен на утверждение ГКО. Было рекомендовано начать серийное производство образца, обозначенного как ППС-42, для отработки технологии.

ЛЕНИНГРАД СРАЖАЛСЯ И РАБОТАЛ

Нередко упоминают, что серийный пистолет-пулемет был создан в блокадном Ленинграде. Но дело обстояло не совсем так. В конце 1942 года производство ППС освоил московский завод им. В. Д. Калмыкова, ставший головным по отработке пистолета-пулемета и технической документации по нему.

Судаева в это время действительно направили в Северную столицу России на завод им. А. А. Кулакова, где он проработал с конца 1942 до июня 1943 года. Об осажденном Ленинграде сейчас принято говорить исключительно как о «вымиравшем городе». Но город не только «вымирал», он еще и воевал, и работал. Ему требовалось вооружение, которое необходимо было изготавливать здесь же с использованием сохранившихся производственных мощностей. Еще с конца 1941-го в Ленинграде наладили выпуск пистолетов-пулеметов ППД-40 системы Дегтярева, но он требовал слишком большого объема механической обработки деталей со значительным отходом металла. Исключительно технологичный ППС подходил для этого куда лучше.

Эвакуированный в Ленинград Сестрорецкий завод им. С. П. Воскова, завода им. Кулакова (где ранее изготавливали ППД-40) и артель «Примус» всего за три месяца освоили производство ППС — уникальный случай в истории оружия, сам по себе говорящий о продуманности и технологичности конструкции. Надо учитывать и условия, в которых это делалось: бомбежки, обстрелы, тяжелое продовольственное положение. Город на Неве уже пережил первый год блокады, потерял множество жителей, крайне мало было не только квалифицированных рабочих и техников, но и неквалифицированной рабочей силы. Один пример: когда на завод «Металлист», выпускавший детали к ППС, понадобились рабочие, набрать смогли только 20 человек инвалидов II и III групп, десяток женщин в возрасте 50 лет и нескольких подростков.

Тем не менее оружие пошло в серию. Войсковые испытания ППС проходили тут же, на Ленинградском фронте, пистолет-пулемет получил высокую оценку бойцов и командиров. Алексей Иванович не только наблюдал за процессом изготовления, но и выезжал в действующие части на Карельский перешеек, Ораниенбаумский плацдарм, чтобы посмотреть свое оружие в действии. В течение 1943 года в Ленинграде изготовили 46 572 автомата.

По ходу производства вносились изменения в конструкцию. Облегчен и технологически упрощен затвор. Введен упор возвратно-боевой пружины, которым она соединялась с затвором. Затворную коробку для большей прочности стали штамповать из 2-мм стального листа вместо 1,5-мм, но при одновременном укорочении ствола (с 270 до 250 мм) и его кожуха масса оружия мало изменилась. По типу второго опытного образца Безручко-Высоцкого устранили отражатель стреляной гильзы — его роль теперь играл направляющий стержень возвратно-боевой пружины. Изменена форма рукоятки затвора и головки предохранителя, укорочен приклад.

20 мая 1943 года постановлением ГКО на вооружение был принят 7,62-мм пистолет-пулемет А. И. Судаева образца 1943 года (ППС-43). За эту работу Алексея Ивановича удостоили Сталинской премии II степени, участие Безручко-Высоцкого отметили орденом Красного Знамени.

ПРИЗНАНИЕ ЧЕРЕЗ ПОДРАЖАНИЕ

Автоматика оружия действовала за счет отдачи свободного затвора. Ствол окружен перфорированным кожухом, выполненным заодно с затворной (ствольной) коробкой. Последняя шарнирно соединялась со спусковой коробкой и при разборке откидывалась вперед-вниз. Рукоятка перезаряжания располагалась справа. Затвор двигался в затворной коробке с зазором, опираясь нижней частью только на отгибы спусковой коробки, что увеличивало надежность работы в условиях загрязнения.

Увеличением диаметра патронника уменьшили вероятность неизвлечения или разрыва стреляной гильзы. За счет компоновки возвратного механизма удалось разместить в пределах затворной коробки длинную возвратно-боевую пружину с большим числом витков. Спусковой механизм допускал только автоматический огонь. Увеличенный ход затвора сделал плавнее работу автоматики и уменьшил темп стрельбы до 650-700 выстр/мин (против 1000-1100 у ППШ), что позволяло при определенном навыке коротким нажатием на спусковой крючок отсекать не только короткую очередь, но и одиночные выстрелы.

Вместе с дульным тормозом-компенсатором и удачным расположением пистолетной рукоятки управления и горловины магазина (использовавшейся как передняя рукоятка) это облегчало управление ППС. Одной из давних проблем пистолетов-пулеметов с выстрелом с заднего шептала был срыв затвора с шептала, что приводило к самопроизвольной автоматической стрельбе. Во избежание этого ППС был снабжен флажковым предохранителем, блокировавшим спусковой механизм, а кроме того, перекрывавшим прорезь затворной коробки и блокировавшим затвор в переднем или заднем положении. Работа предохранителя у ППС была надежнее, чем у ППШ.

Перекидной прицел имел целики на 100 и 200 м, что отвечало эффективной дальности стрельбы, достижимой при пистолетном патроне. Приклад складывался вверх-вперед. ППС комплектовался шестью магазинами емкостью 35 патронов, носившимися в двух подсумках. С носимым боекомплектом 210 патронов в 6 магазинах ППС весил 6,82 кг (более чем на 2 кг меньше, чем ППШ).

По боевым качествам — эффективной дальности стрельбы, боевой скорострельности — ППС не уступал ППШ, по технологичности же намного превосходил его. Холодная штамповка деталей (ею изготавливалось до половины деталей), минимум закрытых отверстий, уменьшение числа осей, многофункциональность деталей намного упрощали производство. Производство одного ППШ требовало в среднем 7,3 станко-часа и 13,9 кг металла, одного ППС-43 — соответственно 2,7 часа и 6,2 кг (отход металла был не более 48%). Количество заводских деталей у ППШ — 87, у ППС — 73. И сегодня любой, взявший в руки ППС, не может не оценить рациональную простоту его конструкции, не доходящую при этом до примитивности. ППС оказался весьма удобен разведчикам, кавалеристам, экипажам боевых машин, горным стрелкам, артиллеристам, десантникам, связистам, партизанам.

Судаев, вернувшись на НИПСВО, продолжил совершенствование пистолета-пулемета, разработав девять опытных образцов — с деревянным прикладом, с увеличенным темпом стрельбы, с откидным штыком и др. Но они не пошли в серию.

В 1944 году Алексей Иванович первым среди отечественных конструкторов включился в работу над автоматом под патрон промежуточной мощности, который должен был прийти на смену пистолетам-пулеметам, и продвинулся достаточно далеко. В 1945-м автомат Судаева АС-44 уже проходил войсковые испытания. Но 17 августа 1946 года майор-инженер А. С. Судаев после тяжелой болезни скончался в Кремлевской больнице в возрасте 33 лет.

ППС продолжал службу до середины 50-х годов, но проявлял себя в различных конфликтах и много позже. Как уже говорилось выше, он признан лучшим пистолетом-пулеметом Второй мировой войны по сочетанию тактико-технических, производственно-экономических и эксплуатационных характеристик. А «лучшая форма признания — подражание». Финны уже в 1944-м начали выпуск М44 — копии ППС под 9-мм патрон «парабеллум». Копировали ППС и в Германии. В Испании в 1953 году появился мало отличавшийся от ППС и М44 пистолет-пулемет DUX-53, поступивший на вооружение жандармерии и пограничной охраны ФРГ. Затем уже в ФРГ фирма «Маузер» выпустила модификацию DUX-59 (а на вооружении армии ГДР в это время состояли ППС-43). В Китае изготавливали копию ППС-43 под обозначением Тип 43, в Польше — wz.1943 и модификацию wz.1943/52 с постоянным деревянным прикладом.

В ЭТО ЖЕ ВРЕМЯ

О том, насколько был актуален компактный пистолет-пулемет в глазах фронтовиков, говорит хотя бы тот факт, что именно с этого типа оружия начинал свою деятельность конструктора-оружейника 22-летний танкист сержант Михаил Тимофеевич Калашников. Правда, его образец в конкурсе на новый пистолет-пулемет не участвовал да и просто не мог к нему поспеть.

В октябре 1941 года в боях под Брянском М. Т. Калашников был тяжело ранен. Получив в начале 1942-го после госпиталя полугодовой отпуск для излечения, он берется за реализацию задуманной им системы пистолета-пулемета с автоматикой на основе отдачи свободного затвора. «В железо» система воплощалась в мастерских железнодорожной станции Матай. Этот образец не сохранился.

С помощью секретаря ЦК КП (б) Казахстана Кайшангулова Калашников смог перенести работы в мастерские Московского авиационного института, находившегося тогда в эвакуации в Алма-Ате. Здесь ему оказал помощь декан факультета артиллерийско-стрелкового вооружения А. И. Казаков: была создана небольшая рабочая группа под руководством старшего преподавателя Е. П. Ерусланова.

Второй образец пистолета-пулемета имел автоматику на основе отдачи затвора с замедлением отката с помощью двух телескопических винтовых пар в задней части затвора. Рукоятка перезаряжания располагалась слева. Затворная (ствольная) коробка и спусковая рама соединялись друг с другом шарнирно. Выстрел производился с заднего шептала. При этом шептало, удерживавшее ударник во взведенном положении, монтировалось в затворе и выключалось при его приходе в крайнее переднее положение, то есть играло роль автоматического предохранителя. Переводчик-предохранитель — флажкового типа, в положении «предохранитель» блокировал спусковой крючок. Секторный прицел насечен до 500 метров.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ППС-43

Патрон 7,62х25 ТТ
Масса оружия с патронами 3,67 кг
Длина:
— со сложенным прикладом 616 мм
— с откинутым прикладом 831 мм
Длина ствола 250 мм
Начальная скорость пули 500 м/с
Темп стрельбы 650-700 выстр/мин
Боевая скорострельность 100 выстр/мин
Прицельная дальность 200 м
Емкость магазина 35 патронов

Питание — из коробчатого магазина секторной формы на 30 патронов. Ствол укрывался перфорированным кожухом, напоминавшим кожух ППШ (передний скос и окно кожуха играли роль дульного тормоза-компенсатора), но трубчатой формы — многие детали были изготовлены на токарных или фрезерных станках. Расположение рукояток напоминало американский пистолет-пулемет Томпсона, складывающийся вниз-вперед приклад и расположение ударника на направляющей трубке возвратного механизма — германские МР.38 и МР.40.

Экземпляр пистолета-пулемета в июне 1942 года направили в Самарканд, куда была эвакуирована Артиллерийская академия РККА. Начальник академии — один из виднейших специалистов в области стрелкового вооружения генерал-лейтенант А. А. Благонравов в отзыве о пистолете-пулемете, «несмотря на отрицательный вывод по образцу в целом», отметил «исключительную изобретательность, большую энергию и труд, вложенные в это дело, оригинальность решения ряда технических вопросов». Командование Среднеазиатского военного округа откомандировало Калашникова в ГАУ для испытания пистолета-пулемета на НИПСВО. Согласно акту полигона от 9 февраля 1943 года оружие показало удовлетворительные результаты, но «…в настоящем виде своем промышленного интереса не представляет», хотя в акте отмечены «подкупающие стороны»: малый вес, малая длина, наличие одиночного огня, удачное совмещение переводчика и предохранителя, компактный шомпол. К тому времени уже выпускался пистолет-пулемет Судаева и конкурировать с ним образец начинающего и еще малоопытного конструктора, конечно, не мог.

Работа на полигоне сыграла большую роль в дальнейшей судьбе будущего дважды Героя Социалистического Труда — здесь имелись развитая испытательная база, конструкторское бюро, богатая коллекция образцов пехотного оружия, трудились высококлассные специалисты. На НИПСВО Калашникову довелось познакомиться с Судаевым. Через много лет Михаил Тимофеевич напишет: «Конструкторская деятельность Алексея Ивановича Судаева уложилась в рамки всего каких-то четырех-пяти лет. Но за это время он сумел достичь таких высот в создании оружия, какие иным конструкторам за всю жизнь не снились».

topwar.ru

технические характеристики, устройство, фото, отзывы

Скользи мимо, всего касаясь, и ни к чему не привязывайся!

Данный пост посвящен соперникам М.Т. Калашникова и его автомата по конкурсу 1946-го года, а также работам конструкторов в последующие годы, их поискам новых конструктивных решений, приводивших их к результатам, которые сейчас, почти через полвека только-только входят в обиход оружейников других стран, и считаются инновационными… Но в этой стране так и оставшиеся на полках музеев и КБ.

Автомат Булкина АБ-46 (ТКБ-415)

АБ-46

Калибр — 7.62 мм
Длина — 945 мм
Вес — 4,5 кг

Начальная скорость пули — 750 м/с

Темп стрельбы — 600 выстр/мин

Первый опытный образец автомата АБ-46 (производственный индекс ТКБ-415) конструктора Тульского ЦКБ-14 А. Булкина поступил на конкурсные полигонные испытания в Научно-исследовательский полигон стрелкового вооружения Главного артиллерийского управления Вооруженных Сил СССР в 1945 году с образцами других КБ. В январе 1948 года он уступил первенство автомату КБ-П-580 — будущему АК-47, разработанному коллективом КБ ковровского оружейного завода №2. В настоящем описании демонстрируется один из ранних образцов автомата, отличающийся, в частности, длинным (510 мм) стволом.
Конкурс по созданию советского комплекса в составе патрон-автомат был объявлен ГАУ в начале ноября 1943 г. после того, как на техсовете Наркомата вооружения 15 июля 1943 года военным и гражданским специалистам были показаны трофейное немецкое оружие — автомат MKb-42 и патроны к нему.
Отечественный 7,62х41-мм патрон, названный «промежуточным», с гильзой длиной 41 мм был разработан в рекордно короткий срок (к концу 1943 года) ведущим инженером климовского НИИ-44 П.Рязановым под руководством главного конструктора института ученого-баллистика Н.Елизарова.
Среди конкурсантов по разработке нового вида оружия находились известные конструкторы: В.Дегтярев, Ф.Токарев, Г.Шпагин, С.Коровин, А.Судаев и другие. Безоговорочная победа в этом конкурсе была одержана Судаевым. Летом 1945 года его автомат АС-44, весивший с магазином без патронов 5,35 кг и выпущенный серийно тульским оружейным заводом, успешно прошел испытания в четырех воинских округах и в Группе советских оккупационных войск в Германии. В результате испытаний было рекомендовано несколько снизить вес автомата.
В середине 1945 года был объявлен второй конкурс, в котором среди других участвовал облегченный до 4,77 кг автомат Судаева ОАС и впервые был представлен автомат А.Булкина. На этом конкурсе облегченный автомат ОАС не оправдал возлагавщихся на него надежд — разброс его попаданий из-за возросщего усилия отдачи оказался значительно больше, чем у АС-44, что потребовало доработки автомата. Булкинский же автомат с замечаниями был рекомендован для последующих испытаний. Однако неожиданно 35-летний Судаев заболел и скончался, и его автомат — явный лидер конкурса был снят с испытаний. Среди оставшихся конкурсантов возобновилась борьба за первенство.
Учитывая сложность вопроса. Управление стрелкового вооружения ГАУ приняло решение объявить новый конкурс по уточненным тактико-техническим требованиям ГАУ с предварительным рассмотрением эскизных проектов предлагаемых автоматов. На этом конкурсе впервые появилось предложение Калашникова. В конечном итоге из 16 представленных эскизных проектов для изго

kiddyclub.ru

Для всех родов войск. Пистолет-пулемёт Судаева(ППС-43)

Для всех родов войск. Пистолет-пулемёт Судаева(ППС-43)
http://vpk-news.ru/articles/6649


То, что в ходе боевых действий пистолет-пулемет (именовавшийся тогда у нас для краткости автоматом) оказался основным автоматическим оружием пехоты, стало определенным сюрпризом для всех участвовавших во Второй мировой войне армий. Хотя работы над этим оружием до 1 сентября 1939 года велись во многих странах, нигде ему не отводили решающей роли. Только война заставила вводить его в войска в больших объемах как средство достижения «огневого превосходства» над противником в ближнем бою.


Конструктор из глубинки
Из отечественных образцов самым знаменитым – и это заслуженно – стал наиболее массово выпускавшийся пистолет-пулемет системы Г. С. Шпагина (ППШ). Хорошо известны многим и германские MP.38 и MP.40. И все же лучшим пистолетом-пулеметом Второй мировой войны признан пистолет-пулемет Судаева. Правда, в 1942–1945 годах Красная армия получила всего 765 373 ППС (в основном ППС-43). Из них 531 359 произвел завод им. В. Д. Калмыкова в Москве, 187 912 – предприятия Ленинграда и 46 102 – Тбилиси. ППС составили чуть более 12% от всех пистолетов-пулеметов, изготовленных в СССР в период Великой Отечественной.

Кстати, даже в специальной литературе порой путались, именуя ППС, например, пистолетом-пулеметом Судакова. Поэтому стоит сказать несколько слов о самом конструкторе.

Алексей Иванович Судаев родился в 1912 году в городе Алатырь Симбирской губернии. После окончания профтех-школы работал слесарем. Затем, получив образование в Горьковском строительном техникуме, трудился в «Союзтрансстрое» техником участка. Его первые изобретения – «Автоматическая стрельба из пулемета посредством действия инфракрасных лучей» и «Бензиномер» (оба относились к авиации, вызвали ряд серьезных замечаний) – датируются началом 30-х годов. Но первое авторское свидетельство, врученное Судаеву в 1934-м, было связано с созданием пневматического опрокидывателя для саморазгружающихся платформ.

Будучи призван в том же году в Красную армию, Алексей служил в железнодорожных войсках (тогда он получил авторское свидетельство на изобретение «Противоугон»). Уволившись в 1936-м в запас, поступил в Горьковский индустриальный институт, но через два года перевелся в Артиллерийскую академию РККА на факультет вооружения. Во время учебы разрабатывал проект автоматического пистолета. Обладатель диплома с отличием, младший военный техник Судаев направляется на Научно-испытательный полигон стрелкового вооружения (НИПСВО). В начале Великой Отечественной войны разработал простую в изготовлении зенитную пулеметную установку, производившуюся на московских предприятиях. Однако главная работа молодого конструктора была впереди.

Жесткие требования
Чем обуславливалось появление нового образца пистолета-пулемета уже в первом периоде войны? ППШ, «технологически» относясь к пистолетам-пулеметам нового поколения, рассчитанным на технологии массового производства (холодная штамповка ряда деталей, дорнирование канала ствола, замена клепки сваркой, уменьшение числа резьбовых соединений), «конструктивно» сохранял черты поколения прежнего и в частности «карабинную» схему с деревянной ложей. К тому же ППШ был довольно массивен – с барабанным магазином весил 5,3 килограмма, а с полным боекомплектом (213 патронов в трех барабанных магазинах) – более 9.


Модернизация ППШ в начале 1942 года была рассчитана в основном на упрощение производства. Между тем его громоздкость оказалась неудобна для ряда категорий бойцов-разведчиков (а разведроты старались снабжать пистолетами-пулеметами), лыжников, танкистов, саперов и т. д. Правда, барабанный магазин («диск») уже в 1942 году дополнили коробчатым секторным («рожком»), но и сам ППШ требовалось дополнить легким и компактным образцом под тот же 7,62-мм пистолетный патрон.

Конкурс на облегченный пистолет-пулемет объявили в начале 1942 года. Новый образец должен был соответствовать следующим характеристикам:

весить без магазина 2,5–3 кг, а с боекомплектом не более 6–6,5 кг;
иметь длину 700–750 мм с откинутым и 550–600 мм со сложенным прикладом;
использовать коробчатый магазин на 30–35 патронов по типу принятого к ППШ;
обладать уменьшенным до 400–500 выстр/мин темпом стрельбы, дабы снижение массы системы не ухудшало кучность (у имевшихся ППД и ППШ темп стрельбы составлял 1000–1100 выстр/мин), той же цели служил дульный компенсатор, одновременно защищающий ствол от загрязнения;
быть удобным для всех родов войск.
Следовало также повысить технологичность, что естественно для оружия, которое предстояло поставить на производство в условиях тяжелой войны. Технологичность ППШ казалась уже недостаточной (отход металла составлял 60–70% чернового веса, ряда дополнительных операций требовала деревянная ложа). Требовалось большинство деталей изготавливать штамповкой, без дальнейшей механической обработки, при средней мощности прессового оборудования, свести число станочных работ на один образец до 3–3,5 часа, а отход металла – не более 30–40%.

Конкурс оказался одним из самых представительных – до 30 образцов, разработанных как уже именитыми конструкторами: В. А. Дегтяревым, Г. С. Шпагиным, С. А. Коровиным, Н. Г. Рукавишниковым, так и куда менее известными: Н. Г. Меньшиковым-Шкворниковым, Б. А. Горонескулем, А. А. Зайцевым (впоследствии этот конструктор примет участие в доработке автомата Калашникова) и др. Поступили проекты и из действующей армии. В конструкции многих пистолетов-пулеметов чувствовалось влияние германских МР.38 и МР.40.

Первые испытания прошли на НИПСВО в конце февраля – начале марта 1942 года. Внимание не себя обратили образцы В. А. Дегтярева и слушателя Артиллерийской академии техника-лейтенанта И. К. Безручко-Высоцкого. Пистолет-пулемет последнего выделялся оригинальными решениями деталей автоматики, стремлением к широкому использованию штамповки, шовной и точечной сварки, что соответствовало исходным требованиям. Безручко-Высоцкому предложили доработать оружие, в то же время наиболее удачные его решения рекомендовали использовать офицеру НИПСВО военинженеру 3-го ранга А. И. Судаеву в его опытном пистолете-пулемете. Надо отметить, однако, что хотя в образце Судаева использованы особенности устройства подвижной системы автоматики и отражателя стреляной гильзы образца Безручко-Высоцкого, в целом это была самостоятельная конструкция.

Уже в апреле 1942 года в мастерской НИПСВО изготовили новый опытный пистолет-пулемет Судаева, а в конце апреля – начале мая он проходил полигонные испытания наравне с изделиями Дегтярева, Коровина, Рукавишникова, Зайцева, Огородникова, вторым образцом Безручко-Высоцкого. Вскоре на испытания поступил и новый «цельнометаллический» образец Шпагина – ППШ-2. Артком ГАУ 17 июня решил провести испытания образцов Шпагина, Судаева и Безручко-Высоцкого. К середине июля в финал конкурса вышли ППШ-2 Шпагина и ППС Судаева (отметим, в какие сжатые сроки уложили столь основательную работу). По результатам испытаний 9–13 июля лучшим признается ППС. «Других равноценных конкурентов не имеет», – заключила комиссия. 28 июня 1942 года пистолет-пулемет представлен на утверждение ГКО. Было рекомендовано начать серийное производство образца, обозначенного как ППС-42, для отработки технологии.

Ленинград сражался и работал
Нередко упоминают, что серийный пистолет-пулемет был создан в блокадном Ленинграде. Но дело обстояло не совсем так. В конце 1942 года производство ППС освоил московский завод им. В. Д. Калмыкова, ставший головным по отработке пистолета-пулемета и технической документации по нему.

Судаева в это время действительно направили в Северную столицу России на завод им. А. А. Кулакова, где он проработал с конца 1942 до июня 1943 года. Об осажденном Ленинграде сейчас принято говорить исключительно как о «вымиравшем городе». Но город не только «вымирал», он еще и воевал, и работал. Ему требовалось вооружение, которое необходимо было изготавливать здесь же с использованием сохранившихся производственных мощностей. Еще с конца 1941-го в Ленинграде наладили выпуск пистолетов-пулеметов ППД-40 системы Дегтярева, но он требовал слишком большого объема механической обработки деталей со значительным отходом металла. Исключительно технологичный ППС подходил для этого куда лучше.


Тактико-технические характеристики ППС-43
7,62х25 ТТ Патрон

3,67 кг Масса оружия с патронами

Длина:

616 мм – со сложенным прикладом

831 мм – с откинутым прикладом

250 мм Длина ствола

500 м/с Начальная скорость пули

650–700 выстр/мин Темп стрельбы

100 выстр/мин Боевая скорострельность

200 м Прицельная дальность

35 патронов Емкость магазина

Эвакуированный в Ленинград Сестрорецкий завод им. С. П. Воскова, завода им. Кулакова (где ранее изготавливали ППД-40) и артель «Примус» всего за три месяца освоили производство ППС – уникальный случай в истории оружия, сам по себе говорящий о продуманности и технологичности конструкции. Надо учитывать и условия, в которых это делалось: бомбежки, обстрелы, тяжелое продовольственное положение. Город на Неве уже пережил первый год блокады, потерял множество жителей, крайне мало было не только квалифицированных рабочих и техников, но и неквалифицированной рабочей силы. Один пример: когда на завод «Металлист», выпускавший детали к ППС, понадобились рабочие, набрать смогли только 20 человек инвалидов II и III групп, десяток женщин в возрасте 50 лет и нескольких подростков.

Тем не менее оружие пошло в серию. Войсковые испытания ППС проходили тут же, на Ленинградском фронте, пистолет-пулемет получил высокую оценку бойцов и командиров. Алексей Иванович не только наблюдал за процессом изготовления, но и выезжал в действующие части на Карельский перешеек, Ораниенбаумский плацдарм, чтобы посмотреть свое оружие в действии. В течение 1943 года в Ленинграде изготовили 46 572 автомата.

По ходу производства вносились изменения в конструкцию. Облегчен и технологически упрощен затвор. Введен упор возвратно-боевой пружины, которым она соединялась с затвором. Затворную коробку для большей прочности стали штамповать из 2-мм стального листа вместо 1,5-мм, но при одновременном укорочении ствола (с 270 до 250 мм) и его кожуха масса оружия мало изменилась. По типу второго опытного образца Безручко-Высоцкого устранили отражатель стреляной гильзы – его роль теперь играл направляющий стержень возвратно-боевой пружины. Изменена форма рукоятки затвора и головки предохранителя, укорочен приклад.

20 мая 1943 года постановлением ГКО на вооружение был принят 7,62-мм пистолет-пулемет А. И. Судаева образца 1943 года (ППС-43). За эту работу Алексея Ивановича удостоили Сталинской премии II степени, участие Безручко-Высоцкого отметили орденом Красного Знамени.

Признание через подражание
Автоматика оружия действовала за счет отдачи свободного затвора. Ствол окружен перфорированным кожухом, выполненным заодно с затворной (ствольной) коробкой. Последняя шарнирно соединялась со спусковой коробкой и при разборке откидывалась вперед-вниз. Рукоятка перезаряжания располагалась справа. Затвор двигался в затворной коробке с зазором, опираясь нижней частью только на отгибы спусковой коробки, что увеличивало надежность работы в условиях загрязнения.

Увеличением диаметра патронника уменьшили вероятность неизвлечения или разрыва стреляной гильзы. За счет компоновки возвратного механизма удалось разместить в пределах затворной коробки длинную возвратно-боевую пружину с большим числом витков. Спусковой механизм допускал только автоматический огонь. Увеличенный ход затвора сделал плавнее работу автоматики и уменьшил темп стрельбы до 650–700 выстр/мин (против 1000–1100 у ППШ), что позволяло при определенном навыке коротким нажатием на спусковой крючок отсекать не только короткую очередь, но и одиночные выстрелы.

Вместе с дульным тормозом-компенсатором и удачным расположением пистолетной рукоятки управления и горловины магазина (использовавшейся как передняя рукоятка) это облегчало управление ППС. Одной из давних проблем пистолетов-пулеметов с выстрелом с заднего шептала был срыв затвора с шептала, что приводило к самопроизвольной автоматической стрельбе. Во избежание этого ППС был снабжен флажковым предохранителем, блокировавшим спусковой механизм, а кроме того, перекрывавшим прорезь затворной коробки и блокировавшим затвор в переднем или заднем положении. Работа предохранителя у ППС была надежнее, чем у ППШ.

Перекидной прицел имел целики на 100 и 200 м, что отвечало эффективной дальности стрельбы, достижимой при пистолетном патроне. Приклад складывался вверх-вперед. ППС комплектовался шестью магазинами емкостью 35 патронов, носившимися в двух подсумках. С носимым боекомплектом 210 патронов в 6 магазинах ППС весил 6,82 кг (более чем на 2 кг меньше, чем ППШ).

По боевым качествам – эффективной дальности стрельбы, боевой скорострельности – ППС не уступал ППШ, по технологичности же намного превосходил его. Холодная штамповка деталей (ею изготавливалось до половины деталей), минимум закрытых отверстий, уменьшение числа осей, многофункциональность деталей намного упрощали производство. Производство одного ППШ требовало в среднем 7,3 станко-часа и 13,9 кг металла, одного ППС-43 – соответственно 2,7 часа и 6,2 кг (отход металла был не более 48%). Количество заводских деталей у ППШ – 87, у ППС – 73. И сегодня любой, взявший в руки ППС, не может не оценить рациональную простоту его конструкции, не доходящую при этом до примитивности. ППС оказался весьма удобен разведчикам, кавалеристам, экипажам боевых машин, горным стрелкам, артиллеристам, десантникам, связистам, партизанам.

Судаев, вернувшись на НИПСВО, продолжил совершенствование пистолета-пулемета, разработав девять опытных образцов – с деревянным прикладом, с увеличенным темпом стрельбы, с откидным штыком и др. Но они не пошли в серию.

В 1944 году Алексей Иванович первым среди отечественных конструкторов включился в работу над автоматом под патрон промежуточной мощности, который должен был прийти на смену пистолетам-пулеметам, и продвинулся достаточно далеко. В 1945-м автомат Судаева АС-44 уже проходил войсковые испытания. Но 17 августа 1946 года майор-инженер А. С. Судаев после тяжелой болезни скончался в Кремлевской больнице в возрасте 33 лет.

ППС продолжал службу до середины 50-х годов, но проявлял себя в различных конфликтах и много позже. Как уже говорилось выше, он признан лучшим пистолетом-пулеметом Второй мировой войны по сочетанию тактико-технических, производственно-экономических и эксплуатационных характеристик. А «лучшая форма признания – подражание». Финны уже в 1944-м начали выпуск М44 – копии ППС под 9-мм патрон «парабеллум». Копировали ППС и в Германии. В Испании в 1953 году появился мало отличавшийся от ППС и М44 пистолет-пулемет DUX-53, поступивший на вооружение жандармерии и пограничной охраны ФРГ. Затем уже в ФРГ фирма «Маузер» выпустила модификацию DUX-59 (а на вооружении армии ГДР в это время состояли ППС-43). В Китае изготавливали копию ППС-43 под обозначением Тип 43, в Польше – wz.1943 и модификацию wz.1943/52 с постоянным деревянным прикладом.

В это же время
О том, насколько был актуален компактный пистолет-пулемет в глазах фронтовиков, говорит хотя бы тот факт, что именно с этого типа оружия начинал свою деятельность конструктора-оружейника 22-летний танкист сержант Михаил Тимофеевич Калашников. Правда, его образец в конкурсе на новый пистолет-пулемет не участвовал да и просто не мог к нему поспеть.

В октябре 1941 года в боях под Брянском М. Т. Калашников был тяжело ранен. Получив в начале 1942-го после госпиталя полугодовой отпуск для излечения, он берется за реализацию задуманной им системы пистолета-пулемета с автоматикой на основе отдачи свободного затвора. «В железо» система воплощалась в мастерских железнодорожной станции Матай. Этот образец не сохранился.

С помощью секретаря ЦК КП (б) Казахстана Кайшангулова Калашников смог перенести работы в мастерские Московского авиационного института, находившегося тогда в эвакуации в Алма-Ате. Здесь ему оказал помощь декан факультета артиллерийско-стрелкового вооружения А. И. Казаков: была создана небольшая рабочая группа под руководством старшего преподавателя Е. П. Ерусланова.

Второй образец пистолета-пулемета имел автоматику на основе отдачи затвора с замедлением отката с помощью двух телескопических винтовых пар в задней части затвора. Рукоятка перезаряжания располагалась слева. Затворная (ствольная) коробка и спусковая рама соединялись друг с другом шарнирно. Выстрел производился с заднего шептала. При этом шептало, удерживавшее ударник во взведенном положении, монтировалось в затворе и выключалось при его приходе в крайнее переднее положение, то есть играло роль автоматического предохранителя. Переводчик-предохранитель – флажкового типа, в положении «предохранитель» блокировал спусковой крючок. Секторный прицел насечен до 500 метров.

Питание – из коробчатого магазина секторной формы на 30 патронов. Ствол укрывался перфорированным кожухом, напоминавшим кожух ППШ (передний скос и окно кожуха играли роль дульного тормоза-компенсатора), но трубчатой формы – многие детали были изготовлены на токарных или фрезерных станках. Расположение рукояток напоминало американский пистолет-пулемет Томпсона, складывающийся вниз-вперед приклад и расположение ударника на направляющей трубке возвратного механизма – германские МР.38 и МР.40.

Экземпляр пистолета-пулемета в июне 1942 года направили в Самарканд, куда была эвакуирована Артиллерийская академия РККА. Начальник академии – один из виднейших специалистов в области стрелкового вооружения генерал-лейтенант А. А. Благонравов в отзыве о пистолете-пулемете, «несмотря на отрицательный вывод по образцу в целом», отметил «исключительную изобретательность, большую энергию и труд, вложенные в это дело, оригинальность решения ряда технических вопросов». Командование Среднеазиатского военного округа откомандировало Калашникова в ГАУ для испытания пистолета-пулемета на НИПСВО. Согласно акту полигона от 9 февраля 1943 года оружие показало удовлетворительные результаты, но «…в настоящем виде своем промышленного интереса не представляет», хотя в акте отмечены «подкупающие стороны»: малый вес, малая длина, наличие одиночного огня, удачное совмещение переводчика и предохранителя, компактный шомпол. К тому времени уже выпускался пистолет-пулемет Судаева и конкурировать с ним образец начинающего и еще малоопытного конструктора, конечно, не мог.

Работа на полигоне сыграла большую роль в дальнейшей судьбе будущего дважды Героя Социалистического Труда – здесь имелись развитая испытательная база, конструкторское бюро, богатая коллекция образцов пехотного оружия, трудились высококлассные специалисты. На НИПСВО Калашникову довелось познакомиться с Судаевым. Через много лет Михаил Тимофеевич напишет: «Конструкторская деятельность Алексея Ивановича Судаева уложилась в рамки всего каких-то четырех-пяти лет. Но за это время он сумел достичь таких высот в создании оружия, какие иным конструкторам за всю жизнь не снились».

Семен Федосеев

maxpark.com

автомат тотальной войны. Автомат ППС: технические характеристики, устройство, фото, отзывы

Технологичный, надежный и легкий, по сравнению с другими, пистолет-пулемет Судаева можно назвать одной из главных военных разработок в годы Великой Отечественной войны. Созданный для Ленинградского фронта, ППС-43 надолго стал вооружением десантных отрядов советской армии вплоть до 1950-х годов, когда его сменил автомат Калашникова.


Первая модель легендарного пистолета-пулемета Судаева была создана в 1942 году в блокадном Ленинграде. Именно в то время, когда люди валились с ног от истощения, кроме продовольствия в городе не хватало оборудования и хороших специалистов – большую часть эвакуировали за Урал. Поэтому к станкам встали не обученные люди, а простые обыватели. Главными причинами, по которым пистолет-пулемет Судаева был запущен в массовое производство – это сравнительно малое количества необходимого металла, скорость его изготовления и тот факт, что не требовалось столь высокотехнологичное оборудование, которое применялось для производства популярного ППШ-41. Изготовление одной единицы ППС-43 обходилось стране в 6,2 кг металла и 2,7 человеко-часа. Для уже упомянутого ППШ-41 эти показатели равны соответственно 13,5 кг и 7,3 человеко-часа.

Кем же был создатель ППС-43? Алексей Иванович Судаев родился в 1912 году в Чувашской АССР. Некоторое время после окончания профтехучилища он работает слесарем, затем оканчивает Горьковский железнодорожный техникум и отрабатывает некоторое время техником железнодорожного участка в «Союзтрансстрое», где и начинает проявляться его талант изобретателя. Первые авторские свидетельства были выданы Судаеву за «Пневматический опрокидыватель для саморазгружающихся платформ» и «Противоугон». Проходя службу в рядах советской армии, будущий автор ППС-43 занимался ремонтом различного . А после армии поступил в Горьковский индустриальный институт. Через два года начал параллельно получать высшее образование в артиллерийской академии РККА им. Ф.Э. Дзержинского, поступив сразу на третий курс. Выпускник 1941-го года защищал диплом по теме вооружения, представив комиссии зенитную установку собственной конструкции.

И все же течение Великой Отечественной войны потребовало от Судаева не новую зенитную установку, а автоматический пистолет-пулемет. Дважды проходил конкурс на его создание, в котором участвовали и именитые мастера оружейных дел, но все-таки победила разработка Судаева. Первые, изготовленные по чертежам опытного образца, пистолеты-пулеметы выпускались на Сестрорецком инструментальном заводе и требовались в первую очередь на Ленинградском фронте. Было выпущено около 50 000 единиц оружия под названием «пистолет-пулемет Судаева обр. 1942 г». Недостатки, выявленные в первой модели, были устранены, так появился ППС-43, который поступил на вооружение всей Красной армии.

ППС-43 служил вооружением для разведчиков, экипажей бронемашин, десантников и артиллеристов. Это было связано с такими факторами, как складной приклад, который уменьшал длину оружия, вес, почти в два раза меньший, чем у ППШ, и, как это ни покажется странным, низкая скорострельность – 650 выстрелов в минуту при боевой скорострельности равной 100 выстрелов в минуту. Дело в том, что ППШ имел столь высокую скорострельность, что мог выстреливать около 1000 патронов в минуту. Нелегко носить с собой большое количество боеприпасов, которое он расходует с такой скоростью. Да и заклинивало ППС-43 значительно реже, благодаря другой конструкции магазина и досылателя патрона из магазина в патронник. Из ППС-43 можно было стрелять даже одиночными выстрелами, для этого требовался некоторый опыт, но бойцы могли послать только одну пулю, если успевали отпустить курок сразу после нажатия. Специального переводчика на одиночный огонь этот пистолет-пулемет не имеет.

Прицельные приспособления ППС-43 – это мушка и прицел с поворачивающимся целиком. Начальная скорость пули равна 500 м/с, прицельная дальность стрельбы возможна на расстоянии до 200 м, поэтому на целике два деления — 10 и 20, то есть 100 м и 200 м. Впрочем, свою убойную силу пуля сохраняет на дистанции в 800 м. Наиболее точная стрельба достигается при коротких очередях от 2 до 5 выстрелов, чем длиннее очередь, тем сильнее разброс пуль. Для увеличения кучности попаданий, в передней части дула имеется компенсатор, он же является дульным тормозом.

Во избежание случайных выстрелов, ППС-43 снабжен фигурной пластинкой предохранителя. Металлический приклад откидывается при стрельбе, если времени на это нет, то можно стрелять, используя пистолетную рукоятку. Секторный магазин рассчит

shr32.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
