M4 (автомат) — Википедия

Не следует путать с CAR-15.

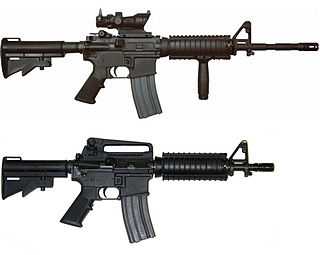

M4 (автомат)
Тип Автомат
Страна США США
История службы
Годы эксплуатации 1994 год — настоящее время
Принят на вооружение 1994
На вооружении См. Страны-эксплуатанты
Войны и конфликты
История производства
Производитель
Годы производства 1994 год — настоящее время
Варианты M4A1
CQBR
Характеристики
Масса, кг 3,4 (снаряженный)[1]
2.68 (без магазина и ремня)[2]
0.11 — пустой магазин[1]
0.48 — снаряженный магазин[1]
Длина, мм 840/760 с выдвинутым
/задвинутым прикладом[1]
Длина ствола, мм 370 (без компенсатора)[1]
Патрон 5,56×45 мм, .338 Spectre
Калибр, мм 5,56, 8.6
Принципы работы отвод пороховых газов, поворотный затвор
Скорострельность,
выстрелов/мин

700—970 (M4)[1]
700—1025 (M4A1, 2009 год)[3]

700—950 (поздние образцы)[2]
Начальная скорость
пули, м/с		 936 (М193) [1]
910 (М855) [2]
Прицельная дальность, м 800 (M4)[4][5]
600 (M4A1)[5]
Максимальная
дальность, м		 500 (эффективная)[2]
Вид боепитания коробчатый магазин STANAG на 30, 40, 60 патронов, также барабанный на 100 патронов[1]
Прицел диоптрический (на съёмной рукоятке для переноски), имеется планка Пикатинни для крепления различных прицелов
 M4 (автомат) на Викискладе
У этого термина существуют и другие значения, см. М4.

M4 (войсковой индекс и наименование — Carbine, 5.56 mm, M4, заводской индекс изготовителя — Colt Model 920) — автоматический карабин, созданный в США на основе винтовки М16А2 и изначально предназначенный для вооружения экипажей боевых машин и расчётов вооружения и военной техники.

Несмотря на это, Командование специальных операций США приняло этот карабин в качестве единого для всех американских сил специальных операций. В настоящее время на него перешла и вся Армия США, так как большее удобство укороченного карабина в современных условиях, когда большую часть армии составляют мотопехота, экипажи боевых машин и вспомогательные войска, более чем компенсирует достаточно незначительное снижение его характеристик в сравнении с винтовкой.

Основными отличиями М4 от М16А2 являются ствол меньшей длины и выдвижной телескопический приклад. Вариант Colt Model 921 (M4A1) отличался от М4 режимом стрельбы: SAFE/SEMI/AUTO, по всем остальным параметрам полностью идентичен М4.

Устройство

Как правило, указывается, что М4 представляет собой винтовку М16 с укороченным стволом и укороченным телескопическим прикладом. На самом деле ситуация несколько сложнее: хотя М16 основан на базе AR-10, а М4 действительно основаны на одной и той же базовой модели — винтовке AR-15, их различия не ограничиваются длиной ствола и конструкцией приклада. Например, удлинитель ствола (barrel extension) М4 имеет более глубокие направляющие (feedramp) для подачи патронов из магазина (у оружия семейства AR-15 две направляющие, отдельно для патронов, подающихся с левого и правого рядов магазина), а ствольная коробка (upper receiver) — дополнительные углубления под ними, которые отсутствуют у М16. Причём удлинитель ствола от М4 может быть с сохранением функционирования установлен в ствольную коробку винтовки, но не наоборот (см. илл.). Существуют и иные относительно мелкие отличия.

Видео по теме

Характеристика

Эффективная дальность стрельбы составляет:

  • по одиночным целям — 500 м,
  • по групповым целям — 600 м.

Это меньше, чем для М16А2 (на 50 м и 200 м соответственно[1]). Темп стрельбы практически не изменился: для М16А2 пределы 700—900 выстрелов в минуту, для M4/M4A1 — 700—970 выстрелов в минуту[1].

Требования к надёжности работы и кучности точно такие же, как и у М16[6]. Для дальности 91,4 м (100 ярдов) поперечник рассеивания для групп по 10 выстрелов не превышает 12,7 см[7].

Снаряжение

Дополнительное снаряжение карабина включает:

Оружие крупным планом, процесс прицеливания, процесс холодной пристрелки и приведения оружия к нормальному бою.

Критика

СМИ сообщают о критике M4 в связи с недостаточной надёжностью системы: бывали случаи отказа карабина.

Отказы карабина, согласно информации независимого исследования, проведённого Исследовательским институтом боевых разработок армии США (англ. Combat Studies Institute, CSI), стали одной из причин потерь личного состава армии (9 человек убитыми и 27 ранеными) во время боевого столкновения в районе села Ванат в Афганистане 13 июля 2008 года[8].

В мае 2008 года на международном симпозиуме по лёгкому и стрелковому оружию представители Конгресса США, Пентагона и ряда оборонных компаний сделали заявление, в котором говорилось о необходимости прекращения закупки автомата на бесконтрактной основе. Одним из аргументов были итоги проведённых испытаний: согласно им количество сбоев М4 оказалось выше суммарного количества отказов у других образцов оружия, участвовавших в испытаниях — автоматов HK XM8, HK 416 и FN SCAR-L. Ответом армейского командования было заявление о том, что карабин хорошо зарекомендовал себя в боевых условиях и что количество отказов вследствие внешнего воздействия оценивается как незначительное

[9].

В 2006 году 88 % опрошенных американских военнослужащих в Ираке и Афганистане заявили, что в целом довольны автоматом M4[10].

В 2010 году два журналиста газеты «Нью-Йорк Таймс» провели три месяца в Афганистане, освещая ход боевых действий, наблюдали дюжину перестрелок (некоторые продолжались по нескольку часов) и опросили около 100 солдат, в том числе и о надёжности используемых ими автоматов M4 и M16. За указанное время они столкнулись с одним случаем заклинивания M16. Журналисты пришли к выводу об отсутствии проблем с надёжностью этих автоматов[11].

Варианты

  • М4 — базовый вариант;
  • М4А1 — разработанный в 1994 году[7] вариант, отличающийся возможностью стрельбы непрерывными очередями подобно М16А2E3;
  • Самозарядные варианты М4 для гражданского рынка. Производятся такими компаниями, как Colt, Vulcan Armament, Bushmaster
    [12]     и другими;

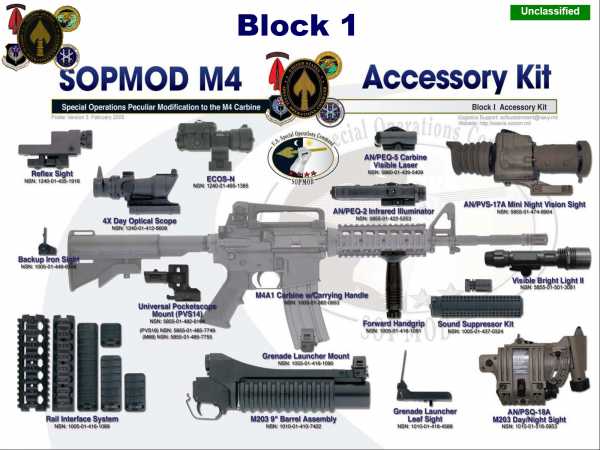

  • SOPMOD M4 Accessory Kit (англ. Special Operations Peculiar Modification) — набор компонентов, разработанный Центром наземных операций ВМФ США для расширения функциональности автомата M4A1[13].

Страны-эксплуатанты

В массовой культуре

Автоматический карабин M4 и его модификации получили значительное распространение в произведениях массовой культуры и искусства, в том числе:

  • в литературно-художественных произведениях;
  • в кинофильмах;
  • в компьютерных играх (см. ниже).

Появление в компьютерных играх

Примечания

  1. ↑ 1 2 3 4 5
    6 7 8 9 10 TM 9-1005-319-23&P
  2. ↑ 1 2 3 4 спецификация M4 на сайте производителя  (недоступная ссылка с 12-08-2013 [1914 дней] — история, копия)
  3. ↑ MIL-DTL-71186A
  4. ↑ Статья «Чёрная винтовка» на сайте журнала «Братишка», Июль-Август 2001
  5. ↑ 1 2 TM 9-1005-319-10
  6. ↑ MIL-R-71135(AR) AMENDMENT 2, MIL-C-71186(AR)
  7. ↑ 1 2 MIL-C-71186(AR)
  8. ↑ Гибель девяти солдат в Афганистане объяснили ненадежностью американского оружия. Lenta.ru
  9. ↑ Армию США призвали отказаться от карабина М4. Lenta.ru
  10. ↑ Gordon L. Rottman. The M16. — Osprey Publishing, 2011. — P. 67.
  11. ↑ C.J. Chivers. Examining the Complaints About American Rifle Reliability  (Проверено 29 июля 2013)
  12. ↑ Bushmaster Home Defense & Recreation Models (англ.). Bushmaster Firearms. Проверено 25 августа 2010. Архивировано 19 февраля 2012 года.
  13. ↑ Описание M4 на сайте weapon.at.ua
  14. ↑ Petty Officer First Class David Votroubek. New Gear for Afghan Commandos. United States Army Logistics Management College (July-August 2008). Проверено 24 марта 2009. Архивировано 19 февраля 2012 года.
  15. ↑ Soraya Sarhaddi Nelson. New Afghan Commandos Take to the Frontlines. National Public Radio (23 июля 2007). Проверено 24 марта 2009. Архивировано 19 февраля 2012 года.
  16. ↑ 1 2 3 Daniel Watters. The 5.56 X 45mm: 2006. Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
  17. ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 Daniel Watters. The 5.56 X 45mm: 2008. The Gun Zone. Проверено 27 января 2009. Архивировано 19 февраля 2012 года.
  18. ↑ FOTOT/ Ushtria shqiptare tregon «dhëmbët». Gazeta Tema.
  19. ↑ Victor Epand. Bull Pup Guns Configuration (недоступная ссылка — история). Проверено 24 марта 2009. Архивировано 9 июля 2007 года.
  20. ↑ M4 Carbine (недоступная ссылка — история). Asia Pacific Defence Solutions Group. Проверено 20 января 2009.
  21. ↑ 1 2
    Hogg, Ian (2002). Jane’s Guns Recognition Guide. Jane’s Information Group. ISBN 0-00-712760-X.
  22. ↑ 1 2 3 Daniel Watters. The 5.56 X 45mm: 2007. Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
  23. ↑ Daniel Watters. The 5.56 X 45mm: 2008. Проверено 11 сентября 2009. Архивировано 19 февраля 2012 года.
  24. ↑ http://lenta.ru/articles/2008/01/28/georgia/ Вооружённые силы Грузии приняли решение о замене АК-74 на американские карабины М4
  25. ↑ Greece Ministry of Public Order Press Office: Special Anti-Terrorist Unit (недоступная ссылка — история). Official Website of the Hellenic Police (July 2004). Проверено 13 октября 2009. Архивировано 8 ноября 2009 года.
  26. ↑ Bill Guerin. Another success for Detachment 88. Asia Times Online (16 июня 2007). Проверено 20 января 2009. Архивировано 19 февраля 2012 года.
  27. ↑ Kopassus & Kopaska — Specijalne Postrojbe Republike Indonezije (Croatian). Hrvatski Vojnik Magazine. Проверено 12 июня 2010. Архивировано 30 апреля 2012 года.
  28. ↑ Joseph Giordono. Iraqi soldiers switching over to M-16s and M-4s. Stars & Stripes (16 мая 2007). Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
  29. ↑ CJSOTF-AP Public Affairs. U.S. Special Forces, Iraqi army ops: Raids result in 102 detainees, large weapons cache, no losses. Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
  30. ↑ colmoschin.it  (недоступная ссылка с 12-08-2013 [1914 дней] — история, копия) (итал.)
  31. ↑ Daniel Watters. The 5.56 X 45mm: 2000-2001. Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
  32. ↑ 全文掲載：飯柴大尉の声明文 (яп.). Проверено 12 января 2009. Архивировано 19 февраля 2012 года.
  33. ↑ Malaysia has licence to make M4 assault rifles. The Star (5 ноября 2007). Проверено 22 марта 2010. Архивировано 19 февраля 2012 года.
  34. ↑ Thompson, Leroy. Malaysian Special Forces. Special Weapons (December 2008). Проверено 17 декабря 2009. Архивировано 19 февраля 2012 года.
  35. ↑ Daniel Watters. The 5.56 X 45mm: 2005. Проверено 25 марта 2009. Архивировано 18 февраля 2012 года.
  36. ↑ Unofficial New Zealand Special Air Service page (недоступная ссылка — история). Проверено 25 марта 2009. Архивировано 12 ноября 2004 года.
  37. ↑ //- Strona poświęcona Wojskowej Formacji Specjalnej GROM -//
  38. ↑ Portugal — Destacamento de Ações Especiais (DAE)
  39. ↑ Чилийцы заказали 2000 карабинов Colt M4
  40. ↑ Kalibar | Tekst
  41. ↑ Singapurske Specijalne Postrojbe (Croatian). Hrvatski Vojnik Magazine. Проверено 25 октября 2009. Архивировано 19 февраля 2012 года.
  42. ↑ Daniel Watters. The 5.56 X 45mm: 1990-1994. Проверено 25 марта 2009. Архивировано 19 февраля 2012 года.
  43. ↑ Urban, Mark, Task Force Black: The Explosive True Story of the Secret Special Forces War in Iraq , St. Martin’s Griffin, 2012, ISBN 978-1250006967, p.145-p.146
