автомат Фёдорова » Военное обозрение

Автомат Фёдорова, также известный как автоматическая винтовка Фёдорова, — это российская 2,5-линейная автоматическая винтовка (6,5 мм), которая была создана капитаном русской армии Владимиром Григорьевичем Фёдоровым в 1913-1916 годах. По сути, это был первый автомат, который был создан в России. Оружие имело ограниченное применение, успев, однако, поучаствовать в Зимней войне с Финляндией. Автомат Фёдорова стал предшественником современного автоматического оружия пехотинца.

Капитан Русской императорской армии Владимир Фёдоров приступил к работам по созданию самозарядной винтовки в 1906 году. Первая его винтовка создавалась под стандартный для России патрон знаменитой трехлинейки — 7,62x54R и оснащалась магазином, рассчитанным на 5 патронов. Испытания данной самозарядной винтовки проводились в 1911 году, а в 1912 году даже было принято решение о заказе опытной партии оружия — 150 винтовок, которые планировалось отправить на войсковые испытания.


Войсковые испытании самозарядной винтовки Фёдорова прошли успешно, однако на вооружение она так и не поступила. Созданная им винтовка весила на 600 граммов больше, чем трехлинейка, а емкость ее магазина оставалась той же, что и у винтовки Мосина. При этом все попытки снизить массу винтовки вели к уменьшению прочности ее конструкции и надежности. Поэтому Фёдоров просто продолжил работу, но уже над созданием нового оружия, на этот раз под свой собственный патрон, меньшего калибра, который также должен был решить проблему с весом оружия.

Фёдоров выбрал для своей автоматической винтовки 6,5-мм патрон. Данный патрон имел остроконечную пулю калибра 6,5 мм, которая весила 8,5 грамма, а также гильзу бутылочной формы без выступающей закраины. Начальная скорость полета такой пули была на уровне 850 м/с, что обеспечивало дульную энергию на уровне 3100 Дж. К примеру, у винтовочного патрона 7,62х54R дульная энергия составляла 3600-4000 Дж в зависимости от варианта снаряжения. Из представленных характеристик можно сделать вывод о том, что патрон, созданный Фёдоровым, не был «промежуточным» в современном понимании — это был вполне полноценный винтовочный патрон уменьшенного калибра (для сравнения: дульная энергия промежуточного патрона 7,62х39 мм составляет около 2000 Дж). При этом патрон Фёдорова обеспечивал меньший импульс отдачи в сравнении со стандартным винтовочным патроном 7,62-мм, обладал меньшей массой и гораздо больше подходил для использования именно в автоматическом оружии.

Высокая начальная скорость полета пули позволила конструктору уменьшить длину ствола и сократить размеры оружия примерно до одного метра. По своим боевым качествам разработка Фёдорова оказалась чем-то промежуточным между автоматической винтовкой и ручным пулеметом. По этой причине, по предложению самого изобретателя, разработке было предложено дать новое наименование — автомат.

Испытания новой разработки Фёдорова начались в конце 1913 года, но начавшаяся Первая мировая война положила конец изысканиям в области новых патронов. Однако уже в 1915 году русская армия начала испытывать острую потребность в стрелковом оружии, в том числе в ручных пулеметах. Достаточно большое количество стрелкового оружия было потеряно в сражениях. Поэтому к автоматической винтовке Фёдорова вернулись вновь, решив заказать ее в качестве легкого оружия поддержки пехоты. На необходимость в таком оружии военных подталкивал и сам характер боевых действий, который существенным образом изменился в сравнении с войнами прошлого. Принимая решение о возобновлении производства автомата Фёдорова, решили перевести его под японский патрон 6,5x50SR Арисака, который обладал схожими с патроном Фёдорова характеристиками. В российской армии эти патроны имелись уже в значительном количестве. Они были приобретены вместе с японскими винтовками Арисака уже во время войны для восполнения потерь в оружии. В то же время уже выпущенные автоматы собирались просто переделать под использование японского патрона с помощью установки в патронник специального вкладыша.

От разработанной ранее Фёдоровым самозарядной винтовки его автомат отличался наличием ударно-спускового механизма куркового типа, укороченным стволом, наличием отделяемого секторного коробчатого магазина на 25 патронов (двухрядный) и наличием переводчика режима огня флажкового типа. Автоматика оружия работала за счет отдачи ствола при его коротком ходе. Запирание канала ствола происходило при помощи запирающих личинок (сцепных щек), которые вращались в вертикальной плоскости. При этом оружие позволяло вести огонь как одиночными патронами, так и непрерывную стрельбу, имелся предохранитель механического типа. На автомате были применены прицельные устройства открытого типа, которые состояли из секторного прицела и мушки. Существовала также возможность установки на оружие штыка. Наличие штыка и крепкого приклада позволяло использовать автомат в рукопашных схватках, где он благодаря меньшим габаритам был удобнее винтовки.

Уже в 1916 году, после проведения необходимой серии испытаний, новинка была принята на вооружение русской армии. Первое боевое использование автомата произошло на Румынском фронте, где в составе некоторых полков были сформированы особые роты автоматчиков. К примеру, в конце 1916 года специальная команда в составе 189-го пехотного Измаильского полка 48-й пехотной дивизии получила на вооружение 45 автоматов Фёдорова калибра 6,5-мм и 8 автоматов калибра 7,62-мм (экспериментальная модель того же конструктора). Любопытно, что в расчет нового оружия помимо самого автоматчика включили и подносчика патронов. Также команды автоматчиков оснащались биноклями, оптическими прицелами, кинжалами-бебутами, переносными щитами. Использовался автомат Фёдорова и в авиации (прежде всего его использовали экипажи тяжелых бомбардировщиков «Илья Муромец»), где он был бортовым оружием летчиков. Автоматическим оружием планировалось перевооружить в первую очередь ударные части армии. При этом по итогам эксплуатации на фронте он получил очень хорошие отзывы: отмечалась его надежность, кучность стрельбы, высокая прочность запирающих затвор деталей. При этом в армии в автомате Фёдорова видели пусть и легкий, но все же пулемет.

Тогда же в конце 1916 года в России было принято решение о заказе партии из 25 тысяч автоматов, которая должна была поступить в войска. Ошибкой властей стало то, что в качестве подрядчика на выполнение работ они первоначально выбрали частный завод. Выбранный подрядчик не стал выполнять госзаказ. В то время подобные предприятия находились в ведении Земгора, лидеры которого тесно общались и были связаны с участниками будущей Февральской революции. По сути, это была диверсия и саботаж в рамках проводимой внутри страны экономической войны, которая предвещала дальнейшую смуту. Когда заказ все-таки было решено разместить на казенном предприятии, передав его Сестрорецкому заводу, было уже поздно, в феврале 1917 года в России вспыхнула революция.

После Октябрьской революции, которая произошла в том же году, Владимира Фёдорова отправили на работу в Ковров, где он должен был наладить выпуск своего автомата. В 1918 году он был избран директором завода, на тот момент времени эта должность была выборной. Заведующим опытной мастерской на заводе был назначен Дегтярев. Уже в 1919 году они смогли запустить автомат в серийное производство, а в 1924 году начали работы по разработке унифицированного с автоматом Фёдорова целого ряда пулеметов — ручных, танковых, авиационных, зенитных. При этом в 1923 году автомат немного модернизировали и внесли в его конструкцию ряд изменений: изменили форму подавателя в магазине; ввели затворную задержку; выполнили в ствольной коробке пазы для установки обоймы с патронами; ввели намушник; создали секторный прицел с выставлением дальности до 3000 шагов (2100 метров).

Автоматы Фёдорова благополучно стояли на вооружении РККА до конца 1928 года, пока военные не выдвинули к пехотному оружию чрезмерного требования (как выяснилось лишь в дальнейшем). В частности, они требовали, чтобы пехотинец мог из стрелкового оружия бронебойными пулями поражать бронетехнику. Так как 6,5-мм пуля пробивала несколько меньшую броню, чем 7,62-мм винтовочная, автомат было решено снять с производства, сосредоточившись на разработке новой автоматической винтовки. Также решение военных было связано с начавшейся унификацией боеприпасов, когда было решено снять с вооружения оружие калибров, которые отличались от основного — 7,62х54R. Да и запасы японских патронов, купленных во время Первой мировой войны, были не безграничны, а развертывать собственное производство таких патронов в СССР посчитали экономически нецелесообразным.


Всего до 1924 года, когда производство автоматов Фёдорова было прекращено, было выпущено около 3200 единиц данного стрелкового оружия. После 1928 года данные автоматы передавались на складское хранение, где и пролежали до 1940 года, когда уже в ходе войны с Финляндией оружие спешно вернули назад в войска, испытывая острую потребность в автоматическом оружии.

Необходимо понимать, что сам по себе автомат Фёдорова нельзя было всерьез рассматривать в качестве массового армейского оружия. Его надежность была недостаточной (особенно в условиях загрязнения и запыления), он был сложен в обслуживании и производстве. Однако анализ единственного доступного сегодня достоверного источника по эксплуатации автомата Фёдорова — брошюры, которая была выпущена в Советском Союзе в 1923 году, говорит о том, что главной проблемой автомата были не изъяны его конструкции, а низкое качество используемых конструкционных материалов — осадка деталей, наплывы металла и так далее, а также низкое качество боеприпасов, которые поставлялись в войска. Стоит отметить, что и сам автор не рассматривал свое оружие как массовое. В работе «Эволюция стрелкового оружия» Владимир Фёдоров писал о том, что его автомат предназначен в первую очередь для вооружения разнообразных спецподразделений, а не линейной пехоты. Он предполагал, что автомат станет оружием мотоциклетных, конно-охотничьих команд, а также отборных стрелков среди пехотинцев, которые смогут реализовать его потенциал.

Пожалуй, главная заслуга Владимира Фёдорова заключалась в том, что он первым в России создал рабочий (пусть и не идеальный) образец индивидуального автоматического оружия пехотинца — автомат. Фёдоров стал пионером создания ручного автоматического оружия, предвосхитив весь ход истории XX века, одним из ярких символов которого, безусловно, и стал автомат.

Основные технические характеристики:
Калибр — 6,5 мм.
Длина — 1045 мм.
Длина ствола — 520 мм.
Масса — 4,4 кг (без магазина), с магазином — 5,2 кг.
Скорострельность — 600 выстр./мин.
Прицельная дальность — 400 м.
Максимальная дальность стрельбы — 2100 м.
Емкость магазина — 25 патронов.

Источники информации:
http://world.guns.ru/assault/rus/automatic-fedorov
http://armor.kiev.ua/Tanks/BeforeWWII/MS1/fedorov
http://www.opoccuu.com/af.htm
http://warspot.ru/776-pervyy-russkiy-avtomat
Материалы из открытых источников

topwar.ru

Автомат Фёдорова обр. 1916 года: фото, характеристики и видео

Автомат Фёдорова, 2,5-линейная винтовка Федорова — российская и советская автоматическая винтовка калибра 6,5 мм, разработанная оружейником Владимиром Григорьевичем Фёдоровым в 1913—1916 годах. Имела ограниченное боевое применение.

Является предшественником современного поколения автоматических винтовок (автоматов, «штурмовых винтовок»).


Автомат Федорова был создан капитаном Российской Императорской армии Владимиром Григорьевичем Фёдоровым в 1913-1916 гг. Федоров начал проектирование своей самозарядной винтовки еще в 1906 году. Данная винтовка была разработана под штатный русский трехлинейный патрон 7,62х54R и снабжена неотъемным магазином емкостью 5 патронов. Винтовка (термин «автомат» был введен начальником стрелкового полигона Н.И. Филатовым позже, в 1920-х гг.) была испытана в 1911 году, а в 1912 году Артиллерийский Комитет даже принял решение заказать партию этих винтовок в количестве 150 экземпляров для войсковых испытаний. В то же время Фёдоров вёл работу по созданию нового патрона, специально приспособленного для использования в автоматическом оружии. В 1913 году Федоров предложил автоматическую винтовку собственной конструкции под новый патрон, спроектированный им же.
Патрон Федорова имел остроконечную пулю калибра 6,5-мм массой 8,5 грамм. Гильза бутылочной формы не имела выступающей закраины. Начальная скорость 6,5-мм пули патрона Федорова составляла около 850 м/с, а дульная энергия — 3100 Джоулей, в то время как стандартный винтовочно-пулеметный патрон 7,62х54R в зависимости от варианта снаряжения имеет дульную энергию порядка 3600-4000 Джоулей. 6,5-мм патрон Федорова давал меньший импульс отдачи, в сравнении со стандартным патроном 7,62х54R. Кроме того, этот патрон имел меньшую массу. Данные качества, а также меньшая дульная энергия и гильза без выступающей закраины делали патрон Федорова более пригодным для автоматического оружия, позволяя осуществить его надежную подачу из магазина большой емкости. Испытания оружейного комплекса оружие-патрон разработки Владимира Федорова начались в конце 1913 года, но начало Первой Мировой войны нарушило планы военных и конструктора. Однако, в 1915 году Российская Императорская армия остро нуждалась в стрелковом оружии. Особенно в легких ручных пулеметах. В результате автоматические винтовки Федорова заказали в качестве легкого оружия поддержки пехоты, но уже под японский винтовочный патрон 6,5x50SR Арисака. Японский патрон обладал схожими характеристиками с 6,5-мм патроном Федорова и при этом имелся в значительных количествах, так как японские патроны в начале войны закупались с винтовками Арисака в целях восполнения потерь русской армии в стрелковом оружии. Уже изготовленные винтоки Федорова под его оригинальный патрон переделывались под японский патрон установкой в патронник специального вкладыша.


Основными производителями японских патронов для России были английские фирмы — Кайнок, королевский арсенал Вулвича, а также Петроградский патронный завод (200-300 тысяч в месяц, по данным заводского музея). 6,5-мм патроны русского (советского) происхождения часто встречают поисковики, характерные отличия — гильза без клейма, «трехлинеечный» порох неровного зернения. Здесь следует уточнить, что как патрон Фёдорова, так и патрон для винтовки Арисака по своим баллистическим свойствам являются типичными винтовочными патронами, хоть и уменьшенного калибра и мощности, а вовсе не каким-либо подобием промежуточных, как утверждается в некоторых источниках. Однако по калибру пули и ее дульной энергии, патрон 6,5x50SR Арисака при использовании его в автомате Фёдорова, имевшим сравнительно короткий ствол, сопоставим с наиболее мощными из современных промежуточных патронов, разработанных для специфической задачи поражения целей, защищённых средствами индивидуальной бронезащиты. Это такие патроны как 6,8×43 Remington SPC или 6,5×38 Grendel. Однако из-за использования в его конструкции значительно менее совершенных технологий и материалов конца XIX века по массе, габаритам и импульсу отдачи он соответствовал именно винтовочным патронам, был излишне велик и тяжел для успешного использования в ручном автоматическом оружии типа современной автоматической винтовки (автомата) или автоматического карабина.
Летом 1916 года опытные винтовки Федорова прошли стрелковые испытания в особой роте, а затем автоматическими винтовками Фёдорова вооружили команду 189-го Измаильского полка, 1 декабря того же года отправленную на Румынский фронт в составе 158 солдат и 4 офицеров. Решение заказать автоматические «2,5-линейные винтовки Фёдорова» Сестрорецкому оружейному заводу было принято осенью 1916 года. Но в условиях войны этот завод не справлялся даже с выпуском основной продукции (винтовок обр. 1891/10 года), и массового производства оружия конструкции Федорова так и не было налажено. Серийное производство было налажено только после революции на Ковровском заводе (ныне завод им. Дегтярева). Заказ уменьшили с 15000 до 9000 единиц. Всего в период с 1920 по 1924 год, когда производство автомата Федорова было закончено, общее количество выпущенных автоматов составило всего 3
200 единиц. В 1923 году автомат Фёдорова подвергся модернизации: новые прицел, ударный механизм и магазин. Автоматы Федорова состояли на вооружении РККА до 1928 года. После чего по причине унификации патронов приняли решение снять с вооружения оружие отличающихся от основного калибра. Автоматы Федорова передали на склады. После чего это оружие использовалось в 1940 году, когда во время Зимней войны с Финляндией, некоторое количество автоматов Федорова вновь поступило в войска, сражавшиеся в Карелии.
Необходимо уточнить, что в качестве массового армейского стрелкового оружия автомат Федорова не мог быть использован, так как имел недостаточную надежность работы в тяжелых условиях эксплуатации, был достаточно сложен в изготовлении и обслуживании. Сам Федоров в своей книге «Эволюция стрелкового оружия» отметил, что его автомат в первую очередь был предназначен для вооружения различных подразделений специального назначения, таких как мотоциклетные команды, конно-охотничьи команды и отборных стрелков в пехоте, но не обычной пехоты. Впрочем, анализ единственного доступного на сегодняшний день достоверного источника по эксплуатации автомата — брошюры издания 1923 года, показывает, что основной проблемой автомата Федорова являлись не столько недостатки конструкции как таковой, сколько низкое качество конструкционных материалов — осадка деталей, наплывы металла и так далее, а также низкое качество поставляемых в войска боеприпасов. Автомат Федорова является первым рабочим образцом индивидуального автоматического оружия, к тому же, применявшегося в бою, что и является основной заслугой этого оружия и его конструктора.
В конце 1920-х — начале 1930- х гг. Федоров и другие советские конструкторы — Дегтярев, Шпитальный, разработали на основе автомата целое семейство унифицированных образцов стрелкового оружия, в том числе ручные и танковый пулемёт, спаренную и строенную авиационные пулеметные установки. Этим они в некоторой степени предвосхитили послевоенные концепции унификации стрелкового оружия в СССР, США и других странах на 30-40 лет. Кроме того, важна роль Федорова и как последовательного сторонника принятия уменьшенных калибров в стрелковом оружии.


С точки зрения конструкции представлял собой достаточно типичную автоматическую винтовку своего времени, сравнительно тяжелую и нетехнологичную, выполненную преимущественно с широким использованием металлорежущих станков и ручной обработки деталей. Тем не менее, конечная масса оружия значительно меньше, чем ближайших зарубежных аналогов (Шоша обр. 1915 г., Браунинг M1918) и находится в диапазоне, типичном именно для индивидуального стрелкового оружия.
Автомат Фёдорова работал по принципу использования отдачи при коротком ходе ствола. Затвор запирался двумя качающимися личинками, расположенными симметрично с двух сторон и вращающимися в вертикальных плоскостях. Во время выстрела при отходе ствола назад эти личинки поворачивались и освобождали затвор, который после этого мог беспрепятственно отходить в крайнее заднее положение. Удар затворной рамы ускорителем о выступ ствольной коробки ускорял ее отход, повышая надежность работы. Ударно-спусковой механизм куркового типа позволял вести как одиночный, так и автоматический огонь. Ранние версии автомата до 1923 г. имели отъемный переводчик огня. Эта деталь выдавалась бойцу после сдачи своеобразного экзамена. Отдельные переводчик режимов огня и предохранитель располагались на основании спускового механизма, внутри спусковой скобы.
Предохранитель находился перед спусковым крючком, а переводчик — позади спускового крючка. Усовершенствованная в 1923 году версия автомата съемного переводчика огня не имела. Питание патронами осуществлялось из отъемных коробчатых магазинов с двухрядным расположением патронов, емкостью 25 патронов. Магазины ранних автоматов до 1923 года могли быть невзаимозаменяемы. Использовалась ручная осалка верхних патронов. Стрелок носил с собой флягу с маслом и кисть, которой смазывал верхние патроны снаряженного магазина для улучшения работы автоматики оружия. В 1923 автомат получает новый магазин, с измененным радиусом изгиба и другими параметрами. По некоторым данным, он очень близок к магазину немецкого ручного пулемета MG-18, но без затворной задержки. Предусмотрена установка штыка на крепления, находившиеся на металлическом кожухе ствола. Прицельные приспособления открытые. Мушка и целик размещаются на подвижном стволе. Ложа деревянная, с дополнительной передней рукояткой для удержания.

Автомат Фёдорова тактико-технические характеристики:

Калибр: 6,5×50SR
Длина оружия: 1040 мм
Длина ствола: 520 мм
Масса без патронов: 4,3 кг.
Темп стрельбы: 600 выстр./мин
Емкость магазина: 25 патронов

Фото автомата Фёдорова:



Видео автомат Фёдорова:

huntsmanblog.ru

Автомат Фёдорова. Оружие, которое могло потрясти мир » Военное обозрение

Выдающийся русский конструктор-оружейник, оружиевед и историк оружия В.Г.Федоров справедливо вошел в историю отечественного стрелкового оружия как “отец автоматического оружия”. Он являлся автором первого теоретического труда “Автоматическое оружие” (1907 год) с приложением “Атласа чертежей с автоматическому оружию”, долгое время остававшимся единственным исследованием в этой области. Ему принадлежит первая русская автоматическая винтовка и первый в мире автомат, принятые на вооружение русской армии. Ему принадлежит и классификация автоматического оружия пехоты на:
Винтовки самозарядные, стреляющие одиночными выстрелами и имеющие магазин емкостью 5-10 патронов.
Винтовки самострельные, конструктивно аналогичные самозарядным, но позволяющие вести огонь очередью до опорожнения магазина.


Автоматы. Оружие аналогичное самострельным винтовкам, но имеющее приставной магазин емкостью 25 патронов… укороченный ствол с рукояткой, делающие оружие пригодным для выполнения широкого спектра боевых задач.


Россия очень рано начала работы над созданием автоматических винтовок, не уступая в этом ведущим военно-промышленным державам того времени. Изыскания велись Я. У. Рощепеем, П. Н. Фроловым, Ф. В. Токаревым, В. А. Дегтяревым и другими энтузиастами – изобретателями. Все работы велись на голом энтузиазме авторов, без финансовой, теоретической и организационной поддержки государства. Я. У. Рощепея вынудили подписать декларацию о том, что увенчайся его работы успехом, он “удовлетворится разовой премией и впредь не будет претендовать ни на что”. Так что не удивительно, что ни один из этих самородков (Токарев и Дегтярев – известные оружейники будущего) не смогли довести свои образцы хотя бы до войсковых испытаний. Это удалось только В. Г. Федорову. Русский оружейник В.Г.Федоров начал работы над переделкой магазинной винтовки образца 1891г. в автоматическую с 1905 года. Для помощи Федорову начальник Ружейного полигона офицерской стрелковой школы Н. М. Филатов назначил слесаря В. А. Дегтярева. Переделка магазинной винтовки в автоматическую была признана нецелесообразной и в 1906 году был готов принципиально новый проект, отличавшийся простотой и целесообразностью (54 детали вместо 74 у Браунинга). Винтовка оригинальной конструкции под штатный патрон успешно прошла все войсковые испытания в 1909-1912 годах. Испытания были жестоки: оружие оставляли на сутки под дождем, в разобранном виде опускали в пруд, возили на телеге по пыльной дороге и после этого проверяли стрельбой. За эту винтовку Федоров был удостоен большой Михайловской премии (Золотой медали), выдававшейся раз в 5 лет (Этой премии был удостоен и С. И. Мосин). Сестрорецкому заводу было заказано 150 штук новых винтовок.


Русско-японская война обострила интерес к легкому автоматическому оружию пехоты: ручной пулемет Мадсена, принятый на вооружение русской конницы, оказался грозным родом оружия. А конструктора всерьез заинтересовали технологии, применявшиеся в стрелковом оружии японской армии. Напомним, что Япония, и немалое число других стран – Греция, Норвегия, Италия, Швеция, Румыния имели на вооружении винтовку уменьшенного – 6.5 мм калибра. Традиция уменьшения калибра, положившая себе начало в последней четверти 19-го века была налицо: переделочная (переделанная из нарезного дульнозарядного ружья) винтовка Крнка (или Крынка в простонародном исполнении) имела калибр 6 линий (15.24мм) ; винтовка Бердана №2 (вообще-то Горлова и Гуниуса, Бердан тут ни при чем 🙂 ) уже 4 линии, а творение Мосина имело калибром уже три –то есть 7,62 мм. Каждое уменьшение калибра отражало растущий уровень технологии обработки стволов и массового изготовления точных боеприпасов. Некоторые конструкторы решили пойти дальше. И это казалось модным: увеличивался носимый стрелком боезапас, уменьшалась отдача при выстреле, уменьшался расход металла при производстве патронов.



Автоматическая винтовка Фёдорова


Отзывы офицеров утверждали, что “разница между огнем русских и японских винтовок за исключением ближнего боя отсутствовала”. Так как в ближнем бою предпочитали полагаться на ручные гранаты, штыки и револьверы, то проблема меньшего останавливающего действия малокалиберной пули еще никого не волновала. Надо отметить, что снижение металлоемкости в определенной степени компенсировалось повышением издержек из-за брака и более жестких допусков при изготовлении.
В 1913 году Федоров предложил собственный патрон 6.5 мм улучшенной баллистики, не имеющий ранта (шляпки для извлечения из патронника экстрактором) и новую легкую автоматическую винтовку под него. Эта автоматическая винтовка была очень близка к свой предшественнице –7.62, отличаясь не выступающим за пределы оружия магазином с шахматным расположением пяти патрон. Испытания винтовка прошла успешно, и Сестрорецкому заводу был выдан заказ на 20 автоматических винтовок 6.5мм, но началась первая мировая война, вынудившая прервать работы, а самого Федорова отправившая за границу “В поисках оружия”…
Коренным образом изменилась тактика ведения пехотного боя. Длинноствольная винтовка с ее снайперской точностью утратила свое значение очень во многом. Полностью ушла в небытие залповая стрельба повзводно по невидимым невооруженным глазом целям, уступив поле деятельности полевой артиллерии и станковым пулеметам. Потерял значение штык. Схватки “грудь на грудь” выродились до резни в траншеях, где в ход шло что гуще и чаще стреляет, половчее и острее. Мало того, собранная для штыковой атаки в плотный строй пехота была просто обречена на убой стрелками противника и артиллерией. Резались зубки у новых видов оружия: на средних дистанциях более удачными оказались разного рода бомбометы (минометы) и пулеметы, ручные и станковые. С ворвавшимся в окопы противником стрелялись из револьверов и резались саперными лопатками; хорошо зарекомендовали себя ручные осколочные гранаты. Возросла популярность короткоствольного отродья винтовки – карабина (он короче и маневреннее). Война прервала или задержала работы над автоматическим оружием во всех странах.



Автомат Фёдорова


Германия: в конце первой мировой ограниченно использовалась автоматическая винтовка Маузера, не пригодная для полного вооружения пехоты (чувствительность к грязи и обильная смазка патронов для устойчивой работы автоматики).
Англия: прецедентов не было.


Франция: автоматическая винтовка Рибероль-Шош-Статтар проходила испытания в войсках с 1916 года и в 1917 была принята на частичное вооружение пехоты.


США: Масса винтовки Браунинга была признана черезмерной и автоматическая винтовка с магазином увеличенной емкости позиционировалась как ручной пулемет.


В 1916 году Федоров сделал свое гениальное открытие: он изобрел автомат. Укоротив ствол на своей винтовке образца 1913года и снабдив ее съемным коробчатым магазином на 25 патрон и рукояткой для стрельбы “с руки” он получил первый образец оружия, ставшим на сегодняшний день основой основ вооружения пехоты любой армии. Остается только изумляться точности сделанных русским оружейником выводов: не автоматическая винтовка с ее весом, длинным стволом, сокрушительной отдачей и нерасторопностью при встрече лицом к лицу; не пистолет – пулемет с его беспомощностью при стрельбе на средние и большие дистанции – а именно автомат – короткоствольное оружие с дальностью прямого выстрела порядка 300 метров, массой около 5 кг и скорострельностью примерно 100 выстрелов в минуту – то есть то, что на русском языке называется именно автоматом. Кончится Первая мировая; Гражданская; и только в 1943 году Гуго Шмайссер явит миру (разумеется, уже как плод технической мысли просвещенной Европы) свое штурмовое ружье под укороченный винтовочный патрон с близкими тактико – техническими характеристиками… И будут спорить знатоки, состояло ли творение М. Т. Калашникова с ним в родстве – или же не состояло? (Интересно, но отчего-то никого не интригует вопрос родственности М16 и STG-44!) И будут отмечать прошедшие штурм Кенигсберга ветераны 11-ой армии, что оружие было удобным, очень убойным и этим трофеем охотно пользовались. И тем не менее родина автомата – Россия.



Русский самокатчик вооружённый Автоматом Фёдорова


Автомат Федорова в бою


Карьера этого замечательного оружия сложилась плачевно. Летом 1916 года автоматами и автоматическими винтовками Федорова вооружили команду 189-го Измаильского полка, 1 декабря того же года отправленную на Румынский фронт в составе из 158 солдат и 4 офицеров. Они и стали первыми русскими автоматчиками. Автоматы Федорова были направлены и в 10-ый авиадивизион. Они были на 400 грамм легче винтовок Федорова 7.62 мм и допускали интенсивную стрельбу очередями. Так как о производстве авторского патрона в военное время нечего было и мечтать, то оружие было переделано на стрельбу патроном японской винтовки Арисака обр. 1895 г. 6.5мм. Россия, оказавшись в состоянии промышленного коллапса, скупала оружие по всему миру. В числе прочих образцов японское оружие занимало немалое место (782 тыс.). Японский патрон был короче и слабее авторского, что еще более приближало его к промежуточному, но оставленная конструкторами закраина (патрон имеет и кольцевую проточку, и закраину - но меньшего, чем обычно, диаметра) все же делало его менее удачным для работы автоматики . Автомат получил отличные отзывы: высока надежность, прочность запирающих затвор деталей, хороша кучность стрельбы – и вместе с тем в нем видели только легкий, но все-таки пулемет. Вскоре после Октябрьской революции (или правительственного переворота) Федоров был направлен в Ковров для продолжения работ по выпуску автоматов. Шел 1918 год. На заводе его избрали директором (тогда эта должность была выборной!). Заведующим опытной мастерской назначили Дегтярева. Уже в следующем году автоматы запустили в серийное производство. В 1924 коллектив приступил к созданию унифицированных с автоматом ряда пулеметов – ручного, авиационного, зенитного, танкового. Историки и источники молчат об участии автомата Федорова в гражданской войне. Единственное упоминание о частях, где применялось это оружие, я нашел (парадокс!) у М. Булгакова. В романе “Роковые яйца” оперативник ОГПУ Полайтис имел “обыкновенный 25-зарядный пулемет” – термин “автомат” из академических кругов так и не вышел. Загадкой остается и тип использования боеприпасов – то ли патрон винтовки Арисака, то ли авторский боеприпас. Впрочем, до начала 30-х годов в РККА состояли на вооружении ручные пулеметы многих стран. Два танковых пулемета Федорова были установлены в башне танка МС-1, и именно в таком виде он принял участие в конфликте на КВЖД. – Это и был последний бой этого замечательного оружия. Нарком вооружений Л. Ванников в “записках наркома” отмечал, что автомат Федорова нередко лежал на столе Сталина; но последствий для автомата это не имело никаких. В начале 30-х он не понравится “ответственным товарищам” из Кремля и будет снят с вооружения. Причины? Веских причин не называется: от применения импортного патрона (а был ли он импортным; что мешало наладить его производство?) до предъявления фантастических требований по способности поражать бронированные цели (впрочем, с нас станется: после финской на вооружение приняли совершенно гротескный миномет-лопату).

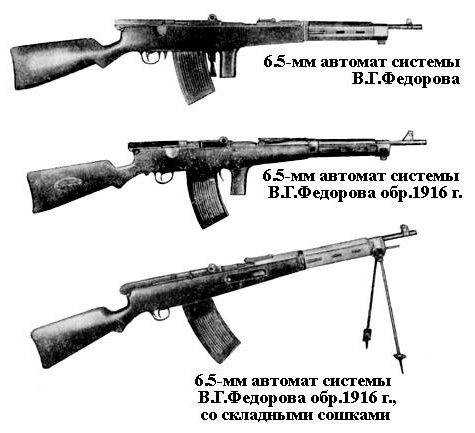

Рисунок – Автомат Федорова


Калибр –6.5мм, специальный или японский патрон. Автоматика с коротким ходом подвижного ствола. Затвор запирается двумя личинками, курковый ударный механизм обеспечивает стрельбу очередями и одиночными выстрелами. Очень рационально сделан магазин – 25 патронов с шахматным расположением оных. На ранних версиях прицел реечный, на поздних – секторный, схожий с прицелом АКМ. Дальность прямого выстрела оценивается как 300-400 метров.



На рисунке изображена ранняя версия танка МС-1 с пулеметами Федорова. Позже их сменят одним пулеметом ДТ калибра 7.62мм. Возимый машиной Боезапас уменьшится на 25 %. Уменьшится и плотность пулеметного огня: в шаровой установке вместо двух стволов впредь стоял один.



Наименование системы и страна Калибр, мм Длина, мм Длина ствола, мм Принцип действия Масса снаряженная, кг Емкость магазина, штук Темп стрельбы, выстр./мин. Прицельная дальность, м
Федоров, 1916г. Россия, СССР 6.5 1045 520 Откат ствола 4.4+0.8 (автомат и магазин) 25 ---- 2100
АК-47,1947г. СССР 7.62 870 414 Отвод газов из ствола 3.8 30 600 800
STG-44, Германия, 1944г. 7.92 940 419 Отвод газов из ствола 5.2 30 ---- 800



1Примечание: Имеется расхождение сведений. Спавочник Б.Н. Жука описывает патрон Арисаки как имеющий рант и кольцевую проточку. Книга Мавродиных и журнал “Наука и жизнь” указывает, что патрон ранта не имел, мало того, был специальным.


Используемая литература:
Влад. В. Мавродин, Вал. Влад. Мавродин “Из истории отечественного оружия. Русская винтовка”.
Б. Н. Жук “Автоматы и винтовки”.
“Наука и жизнь” №5 1984, статья “Стрелковое оружие” А. Волгин.
“Техника и наука” №2 1984, статься “Один из первых” А. Бескурников.

topwar.ru

Автомат Федорова

Автомат Федорова



6,5 мм автомат Федорова – разработанная в Российской Империи в 1910-х годах автоматическая винтовка (автомат) под различные калибры (6,5х50 и 6,5х57) полковником императорской армии Владимиром Федоровым. В боевых действиях участвовал лишь в ограниченном количестве, а оружейным сообществом считается предтечей современного личного автоматического оружия.

История

Изобретение магазинной винтовки и в последствии пулемета стало переломным моментом в истории вооружения. Оба этих вида оружия позволили в несколько раз увеличить огневую мощь пехотных подразделений. Если ранее для перезарядки личного оружия приходилось выполнять множество операций, которые занимали около тридцати секунд, то в начале XX века бойцу было достаточно взвести затвор. Однако конструкторы всего мира искали способы еще больше повысить скорострельность личного оружия пехоты. Помимо самозарядных винтовок, также велись работы в направлении автоматических образцов под патрон меньшей мощности, чем винтовочный. В 1906 году Владимир Григорьевич Федоров начал разработку такого оружия на базе винтовки Мосина. Выбор основы обусловлен наличием на складах огромных запасов трехлинеек. Однако разработка не увенчалась успехом из-за признания артиллерийским комитетом проекта неперспективным. Федоров не отказался от своей затеи, и в 1907 году вместе с В. А. Дегтяревым начал работу над полностью оригинальной конструкцией самозарядной автоматической винтовки. В 1913 году было готово два варианта: под 7,62х54 и 6,5х57 собственной конструкции Владимира Федорова. Его собственный патрон стал предком современных промежуточных патронов. Но грянула Первая Мировая. Партия заказанных Сестрорецкому заводу винтовок из 170-ти штук так и не была доделана. В 1916 году Федоров переделал свою самозарядную винтовку для ведения непрерывного автоматического огня. В конечном виде автомат представлял из себя винтовку с отъемным коробчатым магазином на 25 патронов под патрон 6,5х50 Арисака. Патрон был выбран из-за меньшей мощности и габаритов, а его запасы обеспечивались английскими концернами и Петербургским патронным заводом, производившими эти боеприпасы. В сентябре того же года автомат отправился на войсковые испытания в 189-й Измаильский пехотный полк, по результатам которых Главное Артиллерийское Управление выдало Сестрорецкому заводу техническое задание на выпуск 25-ти тысяч автоматов системы Федорова. Однако кризис русской промышленности Первой Мировой выдвинул свои коррективы, и после многократных уменьшений объема заказа он был вовсе отменен. В 1920-х годах серию автоматов запустили на Ковровском заводе, где за 4 года было произведено 3200 штук. В 1923 году появился автомат Федорова образца 1923го года, обретший новый прицел и магазин, также была существенно изменена конструкция УСМ. Несмотря на сложности в производстве и разработке, автомат неоднократно участвовал в боевых действиях. Он был замечен в Гражданской войне в различных регионах, а также в Зимней войне 1939-1940-х годов. Более того, в РККА формировались подразделения, вооруженные исключительно автоматами Федорова.

Конструкция

Конструкция автомата Федорова является очень оригинальной и, скорее всего, опережающей свое время. Схема основывалась на подвижном стволе, а запирание осуществлялась качающейся личинкой. После выстрела давление пороховых газов давит на пару ствол-затвор, которая отходит назад, качает личинку и расцепляется. После этого выбрасывается гильза и досылается новый патрон из магазина. Магазин являлся довольно проблемным узлом автомата и требовал особого внимания. Пользователям оружия выдавалась тара с маслом и кисть, которой надлежало смазывать верхние патроны в магазине для более надежной их подачи. УСМ курковый, позволяет вести как автоматический, так и одиночный огонь. Переводчик огня флажковый, что стало новшеством в свое время. Автомат оснащен магазином на 25 патронов, однако были попытки создать пятидесятизарядный магазин. Вся конструкция автомата была довольно ненадежной, что связано с низким уровнем развития промышленности Российской Империи. При производстве автомата Федорова применялась обработка деталей низкотехнологичными станками и ручными инструментами, а соединения обеспечивались плавкой меди на стальных деталях.

Итоги

В итоге автомат Федорова стал первым в мире автоматическим оружием под промежуточный патрон собственной разработки Владимира Григорьевича. Некоторые технические недостатки не позволили развернуть его в серию, однако стоит отдать дань уважения Федорову. Практически никто не одобрял его затею, но тем не менее оружие относительно широко (как для опытного оружия) использовался в боевых действиях по всей России. Несомненным плюсом является общая концепция личного автоматического оружия. Минусы же заключаются в выполнении автомата на недостаточном техническом уровне. В качестве опыта автомат является незаменимым и крайне важным в истории отечественного вооружения. Любой разбирающийся человек может без труда разглядеть следы разработок Федорова в таком оружии как ДП-27, СВТ-40 или АВС-36.

ТТХ Автомата Федорова обр. 1916 года

 Количество выстрелов  25 патронов
 Калибр ствола  6,5х50, 6,5х57, 520 мм длина ствола
 Боевая скорострельность  100 выстрелов в минуту
 Максимальная скорострельность  600 выстрелов в минуту
 Прицельная дальность  400 метров
 Максимальная дальность стрельбы  1400
 Эффективная стрельба   400 метров
 Начальная скорость вылета  660 м/с
 Автоматика   короткий ход ствола
 Вес

 4,4 - без магазина

5,2 - снаряженный

 Энергия пули  3100 Дж
 Размеры, мм

 Длина - 1045

war-time.ru

Автомат Федорова обр. 1916 г.

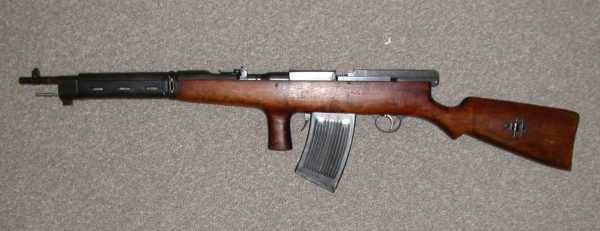

Автомат Федорова образца 1916 года

Схема автомата Федорова

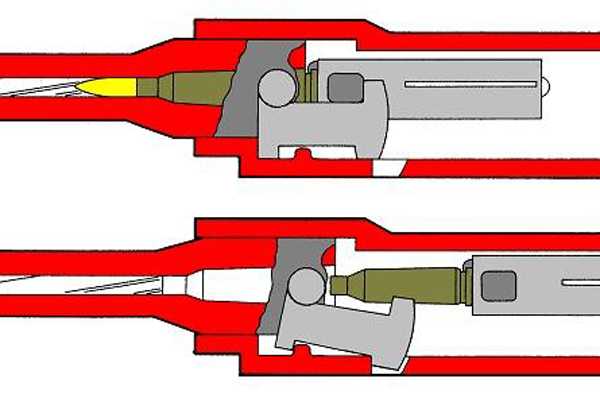

Схема функционирования узла запирания автомата Федорова

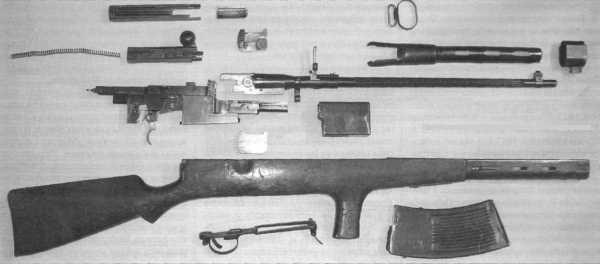

Неполная разборка автомата Федорова

Разведчик с автоматом Федорова в засаде, 1930 г.

Автоматы Федорова у бойцов РККА, Советско-финская война 1939-1940 гг.

Автомат Федорова был создан капитаном Российской Императорской армии Владимиром Григорьевичем Фёдоровым в 1913-1916 гг. Федоров начал проектирование своей самозарядной винтовки еще в 1906 году. Данная винтовка была разработана под штатный русский трехлинейный патрон 7,62х54R и снабжена неотъемным магазином емкостью 5 патронов. Винтовка (термин «автомат» был введен начальником стрелкового полигона Н.И. Филатовым позже, в 1920-х гг.) была испытана в 1911 году, а в 1912 году Артиллерийский Комитет даже принял решение заказать партию этих винтовок в количестве 150 экземпляров для войсковых испытаний. В то же время Фёдоров вёл работу по созданию нового патрона, специально приспособленного для использования в автоматическом оружии. В 1913 году Федоров предложил автоматическую винтовку собственной конструкции под новый патрон, спроектированный им же.

Патрон Федорова имел остроконечную пулю калибра 6,5-мм массой 8,5 грамм. Гильза бутылочной формы не имела выступающей закраины. Начальная скорость 6,5-мм пули патрона Федорова составляла около 850 м/с, а дульная энергия - 3100 Джоулей, в то время как стандартный винтовочно-пулеметный патрон 7,62х54R в зависимости от варианта снаряжения имеет дульную энергию порядка 3600-4000 Джоулей. 6,5-мм патрон Федорова давал меньший импульс отдачи, в сравнении со стандартным патроном 7,62х54R. Кроме того, этот патрон имел меньшую массу. Данные качества, а также меньшая дульная энергия и гильза без выступающей закраины делали патрон Федорова более пригодным для автоматического оружия, позволяя осуществить его надежную подачу из магазина большой емкости. Испытания оружейного комплекса оружие-патрон разработки Владимира Федорова начались в конце 1913 года, но начало Первой Мировой войны нарушило планы военных и конструктора. Однако, в 1915 году Российская Императорская армия остро нуждалась в стрелковом оружии. Особенно в легких ручных пулеметах. В результате автоматические винтовки Федорова заказали в качестве легкого оружия поддержки пехоты, но уже под японский винтовочный патрон 6,5x50SR Арисака. Японский патрон обладал схожими характеристиками с 6,5-мм патроном Федорова и при этом имелся в значительных количествах, так как японские патроны в начале войны закупались с винтовками Арисака в целях восполнения потерь русской армии в стрелковом оружии. Уже изготовленные винтоки Федорова под его оригинальный патрон переделывались под японский патрон установкой в патронник специального вкладыша.

Основными производителями японских патронов для России были английские фирмы - Кайнок, королевский арсенал Вулвича, а также Петроградский патронный завод (200-300 тысяч в месяц, по данным заводского музея). 6,5-мм патроны русского (советского) происхождения часто встречают поисковики, характерные отличия - гильза без клейма, «трехлинеечный» порох неровного зернения. Здесь следует уточнить, что как патрон Фёдорова, так и патрон для винтовки Арисака по своим баллистическим свойствам являются типичными винтовочными патронами, хоть и уменьшенного калибра и мощности, а вовсе не каким-либо подобием промежуточных, как утверждается в некоторых источниках. Однако по калибру пули и ее дульной энергии, патрон 6,5x50SR Арисака при использовании его в автомате Фёдорова, имевшим сравнительно короткий ствол, сопоставим с наиболее мощными из современных промежуточных патронов, разработанных для специфической задачи поражения целей, защищённых средствами индивидуальной бронезащиты. Это такие патроны как 6,8x43 Remington SPC или 6,5x38 Grendel. Однако из-за использования в его конструкции значительно менее совершенных технологий и материалов конца XIX века по массе, габаритам и импульсу отдачи он соответствовал именно винтовочным патронам, был излишне велик и тяжел для успешного использования в ручном автоматическом оружии типа современной автоматической винтовки (автомата) или автоматического карабина.

Летом 1916 года опытные винтовки Федорова прошли стрелковые испытания в особой роте, а затем автоматическими винтовками Фёдорова вооружили команду 189-го Измаильского полка, 1 декабря того же года отправленную на Румынский фронт в составе 158 солдат и 4 офицеров. Решение заказать автоматические «2,5-линейные винтовки Фёдорова» Сестрорецкому оружейному заводу было принято осенью 1916 года. Но в условиях войны этот завод не справлялся даже с выпуском основной продукции (винтовок обр. 1891/10 года), и массового производства оружия конструкции Федорова так и не было налажено. Серийное производство было налажено только после революции на Ковровском заводе (ныне завод им. Дегтярева). Заказ уменьшили с 15000 до 9000 единиц. Всего в период с 1920 по 1924 год, когда производство автомата Федорова было закончено, общее количество выпущенных автоматов составило всего 3200 единиц. В 1923 году автомат Фёдорова подвергся модернизации: новые прицел, ударный механизм и магазин. Автоматы Федорова состояли на вооружении РККА до 1928 года. После чего по причине унификации патронов приняли решение снять с вооружения оружие отличающихся от основного калибра. Автоматы Федорова передали на склады. После чего это оружие использовалось в 1940 году, когда во время Зимней войны с Финляндией, некоторое количество автоматов Федорова вновь поступило в войска, сражавшиеся в Карелии.

Необходимо уточнить, что в качестве массового армейского стрелкового оружия автомат Федорова не мог быть использован, так как имел недостаточную надежность работы в тяжелых условиях эксплуатации, был достаточно сложен в изготовлении и обслуживании. Сам Федоров в своей книге «Эволюция стрелкового оружия» отметил, что его автомат в первую очередь был предназначен для вооружения различных подразделений специального назначения, таких как мотоциклетные команды, конно-охотничьи команды и отборных стрелков в пехоте, но не обычной пехоты. Впрочем, анализ единственного доступного на сегодняшний день достоверного источника по эксплуатации автомата - брошюры издания 1923 года, показывает, что основной проблемой автомата Федорова являлись не столько недостатки конструкции как таковой, сколько низкое качество конструкционных материалов - осадка деталей, наплывы металла и так далее, а также низкое качество поставляемых в войска боеприпасов. Автомат Федорова является первым рабочим образцом индивидуального автоматического оружия, к тому же, применявшегося в бою, что и является основной заслугой этого оружия и его конструктора.

В конце 1920-х - начале 1930- х гг. Федоров и другие советские конструкторы - Дегтярев, Шпитальный, разработали на основе автомата целое семейство унифицированных образцов стрелкового оружия, в том числе ручные и танковый пулемёт, спаренную и строенную авиационные пулеметные установки. Этим они в некоторой степени предвосхитили послевоенные концепции унификации стрелкового оружия в СССР, США и других странах на 30-40 лет. Кроме того, важна роль Федорова и как последовательного сторонника принятия уменьшенных калибров в стрелковом оружии. С точки зрения конструкции это оружие представляло собой достаточно типичную автоматическую винтовку своего времени, сравнительно тяжелую и нетехнологичную, выполненную преимущественно с широким использованием металлорежущих станков и ручной обработки деталей. Тем не менее, конечная масса оружия значительно меньше, чем ближайших зарубежных аналогов (Шоша обр. 1915 г., Браунинг M1918) и находится в диапазоне, типичном именно для индивидуального стрелкового оружия.

Автомат (автоматическая винтовка) Фёдорова работал по принципу использования отдачи при коротком ходе ствола. Затвор запирался двумя качающимися личинками, расположенными симметрично с двух сторон и вращающимися в вертикальных плоскостях. Во время выстрела при отходе ствола назад эти личинки поворачивались и освобождали затвор, который после этого мог беспрепятственно отходить в крайнее заднее положение. Удар затворной рамы ускорителем о выступ ствольной коробки ускорял ее отход, повышая надежность работы. Ударно-спусковой механизм куркового типа позволял вести как одиночный, так и автоматический огонь. Ранние версии автомата до 1923 г. имели отъемный переводчик огня. Эта деталь выдавалась бойцу после сдачи своеобразного экзамена. Отдельные переводчик режимов огня и предохранитель располагались на основании спускового механизма, внутри спусковой скобы.

Предохранитель находился перед спусковым крючком, а переводчик - позади спускового крючка. Усовершенствованная в 1923 году версия автомата съемного переводчика огня не имела. Питание патронами осуществлялось из отъемных коробчатых магазинов с двухрядным расположением патронов, емкостью 25 патронов. Магазины ранних автоматов до 1923 года могли быть невзаимозаменяемы. Использовалась ручная осалка верхних патронов. Стрелок носил с собой флягу с маслом и кисть, которой смазывал верхние патроны снаряженного магазина для улучшения работы автоматики оружия. В 1923 автомат получает новый магазин, с измененным радиусом изгиба и другими параметрами. По некоторым данным, он очень близок к магазину немецкого ручного пулемета MG-18, но без затворной задержки. Предусмотрена установка штыка на крепления, находившиеся на металлическом кожухе ствола. Прицельные приспособления открытые. Мушка и целик размещаются на подвижном стволе. Ложа деревянная, с дополнительной передней рукояткой для удержания.

Технические характеристики автомата Федорова

  • Калибр: 6,5×50SR
  • Длина оружия: 1040 мм
  • Длина ствола: 520 мм
  • Масса без патронов: 4,3 кг.
  • Темп стрельбы: 600 выстр./мин
  • Емкость магазина: 25 патронов

Действующая миниатюрная копия автомата Федорова работы тульского мастера Вячеслава Алексеевича Корнаухова

Штурмовые винтовки

www.armoury-online.ru

Первый русский автомат: автомат Фёдорова

Автомат Фёдорова, также известный как автоматическая винтовка Фёдорова, — это российская 2,5-линейная автоматическая винтовка (6,5 мм), которая была создана капитаном русской армии Владимиром Григорьевичем Фёдоровым в 1913-1916 годах. По сути, это был первый автомат, который был создан в России. Оружие имело ограниченное применение, успев, однако, поучаствовать в Зимней войне с Финляндией. Автомат Фёдорова стал предшественником современного автоматического оружия пехотинца.

Капитан Русской императорской армии Владимир Фёдоров приступил к работам по созданию самозарядной винтовки в 1906 году. Первая его винтовка создавалась под стандартный для России патрон знаменитой трехлинейки — 7,62x54R и оснащалась магазином, рассчитанным на 5 патронов. Испытания данной самозарядной винтовки проводились в 1911 году, а в 1912 году даже было принято решение о заказе опытной партии оружия — 150 винтовок, которые планировалось отправить на войсковые испытания.

Войсковые испытании самозарядной винтовки Фёдорова прошли успешно, однако на вооружение она так и не поступила. Созданная им винтовка весила на 600 граммов больше, чем трехлинейка, а емкость ее магазина оставалась той же, что и у винтовки Мосина. При этом все попытки снизить массу винтовки вели к уменьшению прочности ее конструкции и надежности. Поэтому Фёдоров просто продолжил работу, но уже над созданием нового оружия, на этот раз под свой собственный патрон, меньшего калибра, который также должен был решить проблему с весом оружия.

Фёдоров выбрал для своей автоматической винтовки 6,5-мм патрон. Данный патрон имел остроконечную пулю калибра 6,5 мм, которая весила 8,5 грамма, а также гильзу бутылочной формы без выступающей закраины. Начальная скорость полета такой пули была на уровне 850 м/с, что обеспечивало дульную энергию на уровне 3100 Дж. К примеру, у винтовочного патрона 7,62х54R дульная энергия составляла 3600-4000 Дж в зависимости от варианта снаряжения.

Из представленных характеристик можно сделать вывод о том, что патрон, созданный Фёдоровым, не был «промежуточным» в современном понимании — это был вполне полноценный винтовочный патрон уменьшенного калибра (для сравнения: дульная энергия промежуточного патрона 7,62х39 мм составляет около 2000 Дж). При этом патрон Фёдорова обеспечивал меньший импульс отдачи в сравнении со стандартным винтовочным патроном 7,62-мм, обладал меньшей массой и гораздо больше подходил для использования именно в автоматическом оружии.

Высокая начальная скорость полета пули позволила конструктору уменьшить длину ствола и сократить размеры оружия примерно до одного метра. По своим боевым качествам разработка Фёдорова оказалась чем-то промежуточным между автоматической винтовкой и ручным пулеметом. По этой причине, по предложению самого изобретателя, разработке было предложено дать новое наименование — автомат.

Испытания новой разработки Фёдорова начались в конце 1913 года, но начавшаяся Первая мировая война положила конец изысканиям в области новых патронов. Однако уже в 1915 году русская армия начала испытывать острую потребность в стрелковом оружии, в том числе в ручных пулеметах. Достаточно большое количество стрелкового оружия было потеряно в сражениях. Поэтому к автоматической винтовке Фёдорова вернулись вновь, решив заказать ее в качестве легкого оружия поддержки пехоты. На необходимость в таком оружии военных подталкивал и сам характер боевых действий, который существенным образом изменился в сравнении с войнами прошлого.

Принимая решение о возобновлении производства автомата Фёдорова, решили перевести его под японский патрон 6,5x50SR Арисака, который обладал схожими с патроном Фёдорова характеристиками. В российской армии эти патроны имелись уже в значительном количестве. Они были приобретены вместе с японскими винтовками Арисака уже во время войны для восполнения потерь в оружии. В то же время уже выпущенные автоматы собирались просто переделать под использование японского патрона с помощью установки в патронник специального вкладыша.

От разработанной ранее Фёдоровым самозарядной винтовки его автомат отличался наличием ударно-спускового механизма куркового типа, укороченным стволом, наличием отделяемого секторного коробчатого магазина на 25 патронов (двухрядный) и наличием переводчика режима огня флажкового типа. Автоматика оружия работала за счет отдачи ствола при его коротком ходе. Запирание канала ствола происходило при помощи запирающих личинок (сцепных щек), которые вращались в вертикальной плоскости. При этом оружие позволяло вести огонь как одиночными патронами, так и непрерывную стрельбу, имелся предохранитель механического типа.

На автомате были применены прицельные устройства открытого типа, которые состояли из секторного прицела и мушки. Существовала также возможность установки на оружие штыка. Наличие штыка и крепкого приклада позволяло использовать автомат в рукопашных схватках, где он благодаря меньшим габаритам был удобнее винтовки.

Уже в 1916 году, после проведения необходимой серии испытаний, новинка была принята на вооружение русской армии. Первое боевое использование автомата произошло на Румынском фронте, где в составе некоторых полков были сформированы особые роты автоматчиков. К примеру, в конце 1916 года специальная команда в составе 189-го пехотного Измаильского полка 48-й пехотной дивизии получила на вооружение 45 автоматов Фёдорова калибра 6,5-мм и 8 автоматов калибра 7,62-мм (экспериментальная модель того же конструктора).

Любопытно, что в расчет нового оружия помимо самого автоматчика включили и подносчика патронов. Также команды автоматчиков оснащались биноклями, оптическими прицелами, кинжалами-бебутами, переносными щитами. Использовался автомат Фёдорова и в авиации (прежде всего его использовали экипажи тяжелых бомбардировщиков «Илья Муромец»), где он был бортовым оружием летчиков. Автоматическим оружием планировалось перевооружить в первую очередь ударные части армии. При этом по итогам эксплуатации на фронте он получил очень хорошие отзывы: отмечалась его надежность, кучность стрельбы, высокая прочность запирающих затвор деталей. При этом в армии в автомате Фёдорова видели пусть и легкий, но все же пулемет.

Тогда же в конце 1916 года в России было принято решение о заказе партии из 25 тысяч автоматов, которая должна была поступить в войска. Ошибкой властей стало то, что в качестве подрядчика на выполнение работ они первоначально выбрали частный завод. Выбранный подрядчик не стал выполнять госзаказ. В то время подобные предприятия находились в ведении Земгора, лидеры которого тесно общались и были связаны с участниками будущей Февральской революции. По сути, это была диверсия и саботаж в рамках проводимой внутри страны экономической войны, которая предвещала дальнейшую смуту. Когда заказ все-таки было решено разместить на казенном предприятии, передав его Сестрорецкому заводу, было уже поздно, в феврале 1917 года в России вспыхнула революция.

После Октябрьской революции, которая произошла в том же году, Владимира Фёдорова отправили на работу в Ковров, где он должен был наладить выпуск своего автомата. В 1918 году он был избран директором завода, на тот момент времени эта должность была выборной. Заведующим опытной мастерской на заводе был назначен Дегтярев. Уже в 1919 году они смогли запустить автомат в серийное производство, а в 1924 году начали работы по разработке унифицированного с автоматом Фёдорова целого ряда пулеметов — ручных, танковых, авиационных, зенитных.

При этом в 1923 году автомат немного модернизировали и внесли в его конструкцию ряд изменений: изменили форму подавателя в магазине; ввели затворную задержку; выполнили в ствольной коробке пазы для установки обоймы с патронами; ввели намушник; создали секторный прицел с выставлением дальности до 3000 шагов (2100 метров).

Автоматы Фёдорова благополучно стояли на вооружении РККА до конца 1928 года, пока военные не выдвинули к пехотному оружию чрезмерного требования (как выяснилось лишь в дальнейшем). В частности, они требовали, чтобы пехотинец мог из стрелкового оружия бронебойными пулями поражать бронетехнику. Так как 6,5-мм пуля пробивала несколько меньшую броню, чем 7,62-мм винтовочная, автомат было решено снять с производства, сосредоточившись на разработке новой автоматической винтовки.

Также решение военных было связано с начавшейся унификацией боеприпасов, когда было решено снять с вооружения оружие калибров, которые отличались от основного — 7,62х54R. Да и запасы японских патронов, купленных во время Первой мировой войны, были не безграничны, а развертывать собственное производство таких патронов в СССР посчитали экономически нецелесообразным.

Всего до 1924 года, когда производство автоматов Фёдорова было прекращено, было выпущено около 3200 единиц данного стрелкового оружия. После 1928 года данные автоматы передавались на складское хранение, где и пролежали до 1940 года, когда уже в ходе войны с Финляндией оружие спешно вернули назад в войска, испытывая острую потребность в автоматическом оружии.

Необходимо понимать, что сам по себе автомат Фёдорова нельзя было всерьез рассматривать в качестве массового армейского оружия. Его надежность была недостаточной (особенно в условиях загрязнения и запыления), он был сложен в обслуживании и производстве.

Однако анализ единственного доступного сегодня достоверного источника по эксплуатации автомата Фёдорова — брошюры, которая была выпущена в Советском Союзе в 1923 году, говорит о том, что главной проблемой автомата были не изъяны его конструкции, а низкое качество используемых конструкционных материалов — осадка деталей, наплывы металла и так далее, а также низкое качество боеприпасов, которые поставлялись в войска.

Стоит отметить, что и сам автор не рассматривал свое оружие как массовое. В работе «Эволюция стрелкового оружия» Владимир Фёдоров писал о том, что его автомат предназначен в первую очередь для вооружения разнообразных спецподразделений, а не линейной пехоты. Он предполагал, что автомат станет оружием мотоциклетных, конно-охотничьих команд, а также отборных стрелков среди пехотинцев, которые смогут реализовать его потенциал.

Пожалуй, главная заслуга Владимира Фёдорова заключалась в том, что он первым в России создал рабочий (пусть и не идеальный) образец индивидуального автоматического оружия пехотинца — автомат. Фёдоров стал пионером создания ручного автоматического оружия, предвосхитив весь ход истории XX века, одним из ярких символов которого, безусловно, и стал автомат.

Основные технические характеристики:
Калибр — 6,5 мм.
Длина — 1045 мм.
Длина ствола — 520 мм.
Масса — 4,4 кг (без магазина), с магазином — 5,2 кг.
Скорострельность — 600 выстр./мин.
Прицельная дальность — 400 м.
Максимальная дальность стрельбы — 2100 м.
Емкость магазина — 25 патронов.

/Юферев Сергей, topwar.ru/

army-news.ru

Автомат Федорова. Как русский оружейник опередил время | История | Общество

Автомат Калашникова уже многие десятилетия является визитной карточкой Советского Союза и России. Но история автоматического оружия в нашей стране началась на несколько десятилетий раньше.

Отцом отечественного автоматического оружия с полным основанием можно считать конструктора Владимира Федорова, чей автомат стал предтечей всех подобных видов вооружения в нашей стране.

Русский самородок

Выпускник Михайловского артиллерийского училища, Владимир Федоров начинал службу в 1895 году в качестве командира взвода в первой гвардейской артиллерийской бригаде.

Федоров был настоящим самородком, которого живо интересовали вопросы усовершенствования уже существующих видов стрелкового оружия, а также разработка принципиально новых систем. В 1897 году он поступил на учебу в Михайловскую артиллерийскую академию. Практику офицер проходил на Сестрорецком оружейном заводе, где познакомился с легендарным создателем «трехлинейки» Сергеем Мосиным.

После окончания академии Федоров был назначен в артиллерийский комитет Главного артиллерийского управления на должность докладчика оружейного отдела. Там он занимался изучением и систематизированием материалов, связанных с историей стрелкового и холодного оружия, использовавшегося в армиях мира в XIX веке.

На рубеже XIX–XX веков оружейные конструкторы были увлечены проблемой создания автоматического оружия. В России, как это часто бывает, на государственном уровне к новым веяниям отнеслись прохладно, поэтому работа над первыми русскими автоматическими винтовками стала делом энтузиастов-одиночек. Самым успешным из них оказался Владимир Федоров.



«Опытный образец 1912 года»

В 1907 году конструктор выпустил книгу «Автоматическое оружие» — первое масштабное теоретическое исследование проблемы. К тому времени Федоров создал своей первый проект, модернизировав в автоматическую винтовку «трехлинейку» Мосина образца 1891 года. Создатель полагал, что этот вариант весьма выгоден, поскольку позволял переделывать в массовом порядке уже имеющееся на складах вооружение. Проект получил одобрение Артиллерийского комитета, но сам Федоров вскоре убедился — данная идея тупиковая, и необходимо создавать конструкцию с нуля.

В помощь Федорову был назначен слесарь опытной мастерской при Офицерской стрелковой школе (ОСШ) Сестрорецкого оружейного полигона Василий Дегтярев — будущий выдающийся советский оружейный конструктор, Герой Социалистического Труда.

Разработка нового образца автоматической винтовки заняла четыре года. Затем начались ее жесткие испытания. Винтовку оставляли на сутки под дождем, в разобранном виде опускали в пруд, возили на телеге по пыльной дороге и после этого проверяли стрельбой.

Автоматическая винтовка Федорова под стандартный для России патрон 7,62×54R (используемый в винтовке Мосина), известная как «опытный образец 1912 года», была удостоена большой Михайловской премии. Сестрорецкому заводу было заказано производство таких 150 винтовок.

Фото предоставлено Калашников.Медиа

6,5 мм

Сам Федоров признавал, что его изделие несовершенно. Опыт русско-японской войны показал, что в условиях современного боя теряется значение огня на больших дистанциях, и повышается необходимость ведения огневого боя с высокой интенсивностью на ближних дистанциях — от нескольких десятков до 300-400 метров.

Оружие пехотинца, ведущего ближний бой, должно было стать компактнее, и позволять ему вести как одиночный, так и непрерывный огонь.

Федоров обратил внимание на то, что в Японии, и в целом ряде других стран, успешно используют боеприпасы уменьшенного калибра 6,5 мм.

Одной из самых сложных задач для оружейников является разработка как раз эффективного патрона. Федоров, разработав в 1913 году автоматическую винтовку, схожую по конструкции с винтовкой калибра 7,62 мм, предложил и новый патрон 6,5 мм улучшенной баллистики. Сестрорецкий завод получил заказ на 20 новых винтовок, но все дальнейшие работы были прекращены с началом Первой мировой войны.

Война показала неготовность промышленности России к выполнению масштабных оборонных заказов. Всего через несколько месяцев армия стала испытывать патронный и снарядный голод, который приходилось срочно компенсировать закупкой боеприпасов за рубежом.

Владимир Федоров был командирован за границу для того, чтобы решать вопрос с закупкой всего необходимого для нужд армии.

Фото: предоставлено Калашников.Медиа

«Ружья-пулемёты в настоящее время имеют большее значение»

Вернувшись в Россию в январе 1916 года, конструктор пишет рапорт по итогам поездки: «Заказываются не автоматические винтовки, а ружья-пулемёты, которые, по моему мнению,... в настоящее время имеют безусловно большее значение, чем упомянутые винтовки... Если бы у нас даже и была... законченная автоматическая винтовка... было бы нецелесообразно устанавливать её производство на заводах... Полагаю, что и для нашей армии вопрос заключается лишь в необходимости самого широкого испытания в боевых условиях различных систем ружей-пулемётов и автоматических винтовок, причем... необходимо немедленно заказать некоторое количество до 3 или 5 тысяч автоматических винтовок, приспособленных для непрерывной стрельбы и имеющих магазин на 20–25 патронов... Для установки производства необходимо подыскивать частную мастерскую».

Важно отметить, что привычное современным гражданам выражение «автомат» в течение долгого времени было уделом конструкторов-теоретиков. Гораздо чаще подобные разработки именовали «ружьями —пулеметами».

Федоров получает «добро» на переделку уже имеющихся образцов своих автоматических винтовок.

Сохранив основные схемы и механизмы автоматической винтовки, конструктор ввел изменения в ударно-спусковой механизм, введя переводчик вида огня, что позволило вести одиночный и непрерывный огонь. Также был разработан съемный коробчатый магазин увеличенной емкости с шахматным расположением на 25 патронов 6,5 мм и 15 патронов — 7,62 мм. Автоматика оружия работала за счет отдачи ствола при его коротком ходе. Запирание канала ствола происходило при помощи запирающих личинок (сцепных щек), которые вращались в вертикальной плоскости.

Существовала также возможность установки на оружие штыка. Наличие штыка и крепкого приклада позволяло использовать автомат в рукопашных схватках, где он благодаря меньшим габаритам был удобнее винтовки.

Фото предоставлено Калашников.Медиа

Японский патрон и русский ствол

Главная проблема оставалась прежней — отсутствие боеприпасов. Не было никакой возможности наладить массовое производство патронов Федорова калибра 6,5 мм. Но среди иностранного оружия, закупленного Россией, были патроны 6,5 мм для японских винтовок Арисака. Кроме того, производство таких боеприпасов налаживал Петроградский патронный завод.

Японский патрон был слабее оригинального патрона Федорова, но выбирать не приходилось. Конструктор приспособил свое оружие под японский боеприпас, вставляя в патронник особый вкладыш.

К сентябрю 1916 года в мастерских Ружейного полигона Офицерской стрелковой школы были собраны восемь 7,62-мм ружей-пулемётов Фёдорова с магазином на 15 патронов, три 6,5-мм с магазином на 25 патронов и два с магазином на 50 патронов, а также сорок пять 6,5-мм автоматических винтовок.

В декабре 1916 года в составе 189-го Измаильского пехотного полка на фронт отправилась рота автоматчиков, вооруженная ружьями-пулеметами и винтовками Федорова.

Боевое применение автомата Федорова показало его высокую эффективность, и в начале 1917 года Сестрорецкий завод получил заказ на массовое производство «ружей-пулеметов».

Фото предоставлено Калашников.Медиа

Детище Федорова использовали против финнов

Революция 1917 года привела к тому, что планы по производству выполнены не были. Но сам генерал-майор царской армии Владимир Федоров оказался очень нужен новой власти. Сестрорецкий завод в новых условиях оказался расположен слишком близко к границе с Финляндией, и дальнейшие работы велись на заводе в Коврове, куда в январе 1918 года были направлены Владимир Федоров и Василий Дегтярев.

В условиях Гражданской войны процесс налаживания массового производства автоматов шел мучительно. Серийное производство началось в 1919 году, но к концу 1920 года было изготовлено около 100 автоматов Федорова. Лишь в 1921 году завод вышел на темпы производства в 50 автоматов месяц.

Владимир Федоров продолжал работать над усовершенствованием своего автомата. Также благодаря ему в Коврове было создано первое в стране проектно-конструкторское бюро стрелкового оружия. В этом бюро были разработаны несколько образцов ручных пулемётов, авиационные пулемёты, ряд танковых пулемётов, лёгкий станковый и зенитный пулемёты.

Но вернемся к автомату Федорова. Всего было произведено около 3200 единиц этого образца оружия. В 1928 году наркомат вооружений СССР принял решение о прекращении всех работ над оружием под 6,5-мм патрон и разработке для РККА пулемётов под классический для нашей страны патрон 7,62×54R.

Автоматы Федорова были переданы на складское хранение. Но в ходе советско-финской войны 1939-1940 годов части Красной Армии стали испытывать острую потребность в автоматическом оружии, и автоматы были экстренно возвращены в войска, где вновь неплохо себя показали.

Первый русский автомат подвело несовершенство технологий

С 1930-х годов Владимир Федоров занимался написанием книг по теории и истории оружия, а также выступал в качестве научного консультанта, в том числе являясь постоянным членом комиссии по рассмотрению проектов новых образцов стрелкового оружия в Наркомате вооружения.

В своей книге «Эволюция стрелкового оружия» конструктор писал, что его автомат по своим характеристикам нельзя рассматривать как массовое армейское оружие. Сам Федоров считал, что наиболее успешно он мог использоваться различными спецподразделениями, решающими задачи узкого характера.

Сегодня специалисты отмечают, что главный недостаток автомата Федорова был вовсе не в конструкции. Отечественные технологии производства на тот момент не позволяли обеспечить ту надежности, которую закладывал разработчик. Осадка деталей, наплывы металла, низкое качество боеприпасов не позволили автомату Федорова до конца раскрыть свой потенциал.

Помимо признанного всеми исторического значения автомата Федорова, предвосхитившего смену тактики пехоты и перехода на индивидуальное автоматическое оружие, нельзя не отметить тот интересный факт, что по баллистическим характеристикам созданный сто с лишним лет назад образец «ружья-пулемета» калибра 6.5 мм очень мало отличается от самых современных американских образцов под патрон 6.5 mm Grendel, продвигаемых в США некоторыми экспертами как перспективное оружие пехоты.

Но дело, начатое Владимиром Федоровым, было продолжено отечественным конструкторами нового поколения, приумножившими славу русского оружия.

www.aif.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
