АН-94 «Абакан» – это просто!

Пришло время рассказать о том, как устроен принятый на вооружение Российской армии в 1994 году автомат Никонова АН-94 и как работает его автоматика.

Несмотря на название статьи, это непростая задача, поскольку говорить придётся о довольно непривычной конструкции, включающей в себя как вполне обычные для современного оружия узлы и детали, так и совершенно оригинальные для боевого стрелкового оружия решения.

Многие любители оружия задаются вопросами о том, чем превосходит АН-94 автомат Калашникова и прочие автоматы и штурмовые винтовки, сложнее ли он, что с надёжностью.

Напомню, что АН-94 был принят на вооружение по результатам конкурса по теме «Абакан», основной целью которого был выбор автомата, обеспечивающего лучшую, по сравнению с АК, кучность стрельбы автоматическим огнём из неустойчивых положений (например, без упора). АН-94 действительно демонстрирует недостижимую для всех приятых в армиях мира штурмовых винтовок кучность стрельбы «двойками», посылая две пули практически в одно место, с высокой вероятностью обеспечивая поражение цели не одной, а сразу двумя пулями. Учитывая, что в современных боевых условиях большинство целей защищены бронежилетами, большим количеством различного снаряжения (средства связи и пр.), а также могут находится за естественными укрытиями, возможность «достать» противника с таким оружием в ряде случаев действительно возрастает. Например, одна пуля «ловится» бронепластиной жилета, а вторая, пришедшая с небольшим смещением, пробивает пакет баллистической ткани, поражая цель. Даже при попадании двух пуль в пластину и её непробитии, шансов эффективно продолжать бой у противника становится не в пример меньше, поскольку ему приходиться выдержать удар с вдвое большей кинетической энергией. При попадании в незащищённую цель двух пуль резко возрастает вероятность смертельного поражения опять же из-за энергетического фактора и в связи с большей вероятностью повреждения жизненно важных органов. В любом случае ранение будет гораздо более тяжёлым.

Так ли это необходимо? Не берусь судить, но то, что АН-94 действительно может то, чего не могут другие серийные образцы вооружения — факт.

Автомат Никонова имеет три режима стрельбы: одиночный огонь, автоматический огонь — темп 600 выстр./мин. и огонь фиксированными очередями по два выстрела с темпом 1800 выст./мин.

Схема внутреннего устройства АН-94 станет более понятной после того, как мы на страницах «КАЛАШНИКОВА» рассмотрим порядок неполной разборки автомата и каждая деталь будет названа своим именем. Просто подготовка всеобъемлющего материала об «Абакане» оказалась невозможной из-за огромного объёма информации – оружие-то новое

По надёжности автомат Никонова не уступает автомату Калашникова и выдерживает ту же крайне жёсткую программу испытаний в самых различных условиях и режимах, что АК.

Что же до простоты и сложности… На мой взгляд, было бы странно предположить возможность создания нового автомата с новыми качествами под «старый» патрон без усложнения конструкции.

И дело тут даже не в количестве деталей, которых даже при неполной разборке «Абакана» получается гораздо больше, по сравнению с АК (17 против 9). Просто «лишние» детали уж очень непривычны, по сравнению с АК — ролик, тросик, буферный механизм, не поворотный, а продольно перемещающийся курок, выталкиватель и др. Даже специалисты, не изучавшие устройства АН, смотрят на россыпь «абакановских» деталей недоверчиво и даже с некоторой опаской.

Но ведь АН делали люди, и люди талантливые. Ничего непостижимого уму в его конструкции, конечно же, нет и по мере того, как глаз привыкает к внешнему виду оружия в целом и каждой, самой мелкой детали, к их взаимному расположению и взаимодействию, всё становится очевидным. И простым. Однако, даже разобравшись с особенностями устройства и работы «Абакана», я не могу сказать, что он столь же прост, как автомат Калашникова. Он прост, но он, конечно же, сложнее — он другой.

АН никак не может быть проще АК уже потому, что, по сути, внутри него прячется стреляющее устройство, представляющее из себя автомат с газовым двигателем с длинным ходом поршня и поворотным затвором. И этот «автомат» во время стрельбы двигается внутри полиамидного кожуха.

Как это происходит? Давайте попробуем разобраться, опираясь на мой опыт и «Техническое описание и инструкцию по эксплуатации к 5,45-мм автомату Никонова», в котором разработчики подробнейшим образом понятными словами описали все особенности устройства и работы «Абакана». Я буду пользоваться целыми выдержками из этого документа, поскольку придумать более точные и лаконичные формулировки я, признаюсь, не в состоянии — огромное спасибо за работу ижевчанам.

Полагаю, что не держа в руках «материальную часть» — сам автомат, некоторые моменты читатель может не понять, но пробовать всё равно нужно, тем более, что мы попытались достойно проиллюстрировать эту статью как собственной фотосъёмкой, так и изображениями, предоставленными «Ижмашем».

Принцип действия автомата

Работа механизмов автомата основана на использовании энергии пороховых газов, отводимых из канала ствола в газовую камеру. В автомате использован принцип смещения импульса отдачи по отношению к моменту вылета пули, который реализуется за счёт смещения подвижной установки стреляющего агрегата в кожухе, выполняющем роль лафета. В процессе стрельбы в автомате осуществляются два взаимосвязанных и параллельно происходящих процесса — перемещение стреляющего агрегата в кожухе и перемещение подвижных частей внутри стреляющего агрегата.

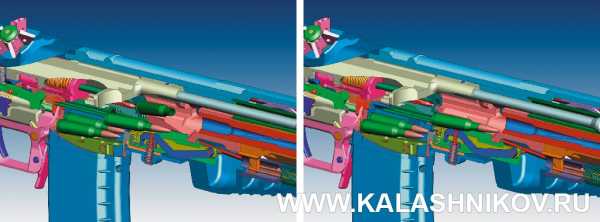

Эти две схемы дают представление о взаимном положении подвижных частей автомата при перезаряжании. На левой схеме показан момент отражения стрелянной гильзы из ствольной коробки – затворная рама двигается назад, а выталкиватель выдвигает очередной патрон на подаватель. Справа затворная рама двигается вперёд – затвор готов «снять» патрон с подавателя и дослать его в патронник

В процессе высокотемпной фиксированной очереди стреляющий агрегат откатывается внутри кожуха под действием сил, возникающих при выстреле, и до завершения двух выстрелов практически не воздействует на стрелка. Отдача воспринимается стрелком в виде суммарного импульса лишь после вылета двух пуль из ствола при ударе агрегата в кожух в крайнем заднем положении.

Высокий темп стрельбы обеспечивается в автомате за счёт короткого хода затворной рамы, наличия буферного механизма и возможности сцепления курка с затворной рамой, что ускоряет производство второго выстрела.

Автоматическая стрельба низким темпом не сопровождается ударами стреляющего агрегата о кожух при откате, что позволяет в процессе длинной очереди сохранять устойчивое положение автомата в пространстве.

Устройство и назначение частей и механизмов автомата

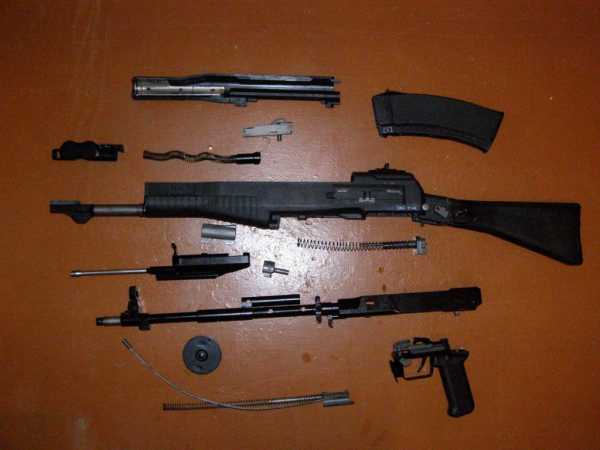

При рассмотрении устройства и назначения частей мы опустим описание некоторых понятных деталей и узлов ради экономии места.

Автомат в целом состоит из стреляющего агрегата, кожуха, спускового механизма, крышки в сборе.

Стреляющий агрегат предназначен для производства выстрела и перезаряжания автомата, устанавливается во внутренних направляющих пазах в задней части кожуха и на наружном направляющем выступе (передней базе) в передней части кожуха и, состоит из ствола со ствольной коробкой, затворной рамы, затвора, курка, буферного механизма, боевой пружины, ролика, выталкивателя с тросом, пружины выталкивателя, дульного тормоза с защёлкой.

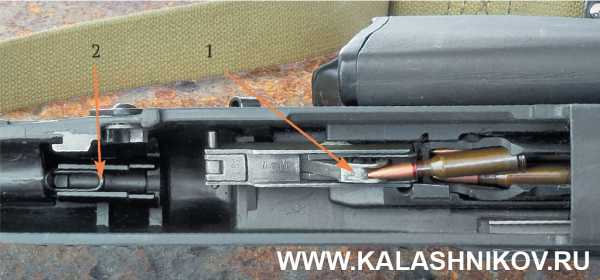

Сверху хорошо видно буферное устройство (1) и зуб шептала (2)

Ствол со ствольной коробкой является основной составной частью стреляющего. На наружных поверхностях ствола устанавливаются и закрепляются ствольная коробка, корпус ролика, газовая камера, колодка мушки, дульный тормоз.

Корпус ролика предназначен для установки и базирования ролика с помощью цапфы и двух опорных выступов и сцепления стреляющего агрегата с амортизатором с помощью выступа с вырезом.

На первый взгляд под крышкой кожуха много непонятного. На самом деле всё логично и поддаётся изучению, а самое главное – всё это работает

Шептало предназначено для удержания своим боевым выступом курка на боевом взводе, устанавливается на поперечной оси в продольном пазу ствольной коробки и подпружинено. В поперечном отверстии бокового выступа шептала устанавливается подпружиненный разобщитель.

Разобщитель выполнен в виде цилиндрического, ступенчатого пальца и обеспечивает при взаимодействии со спусковой планкой начало стрельбы и её прекращение.

Вид на кожух автомата со снятым стреляющим агрегатом. Мы попытались сымитировать процесс выдвижения патрона из магазина на рычаг подавателя (1). Слева внутри кожуха видна петля (2) пружинного амортизатора стреляющего агрегата

Затворная рама устанавливается в направляющих ствольной коробки и предназначена для запирания и отпирания затвора с помощью фигурного выреза, перемещения затвора и курка в ствольной коробке, перемещения с помощью ролика и троса выталкивателя в ствольной коробке.

Курок устанавливается в направляющих ствольной коробки и предназначен для передачи энергии боевой пружины и пружины буфера ударнику и имеет полость для размещения боевой пружины и деталей буферного механизма.

Курок может не только наносить удар по ударнику под действием разжимающейся боевой пружины, но и приходить в крайнее переднее положение будучи сцепленным с затворной рамой. Это необходимо при производстве второго выстрела при стрельбе «двойками» в высоком темпе. Место сцепления курка с затворной рамой показано стрелкой

Буферный механизм устанавливается в ствольной коробке, базируется в отверстии её задней стенки и предназначен для передачи дополнительной энергии затворной раме и курку при их накате в переднее положение и состоит из задней пластины, пружины буфера, упора.

Пружина боевая размещается во внутренней полости курка и на стержне буферного механизма и предназначена для аккумулирования энергии пороховых газов при откате затворной рамы с курком и передачи этой энергии курку при его спуске.

Ролик устанавливается на цапфе корпуса ролика и предназначен для удержания и направления огибающего его троса.

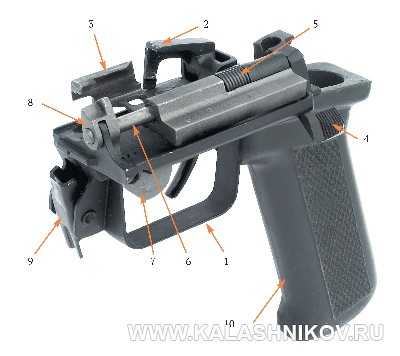

Спусковой механизм: 1 – корпус спускового механизма, 2 – спусковой крючок, 3 – спусковая планка в сборе, 4 – переводчик, 5 – пружина планки, 6 – ось планки, 7 – предохранитель в сборе, 8 – рычаг предохранителя, 9 – защёлка магазина, 10 – рукоятка

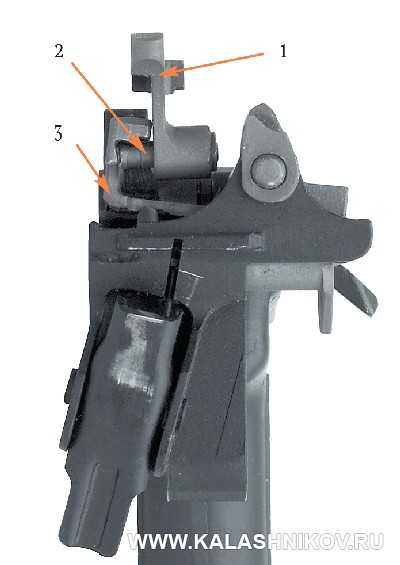

Вид спереди на спусковой механизм и шептало с разобщителем (на фото шептало отделено от затворной рамы).

1 – шептало, 2 – подпружиненный разобщитель, 3 – спусковая планка.
Обратите внимание на наклонное положение защёлки магазина. Наклон магазина обусловлен борьбой за минимальный габарит оружия по ширине из-за особенностей конструкции автомата, например наличия выталкивателя

Выталкиватель устанавливается в ствольной коробке и предназначен для предварительного досылания патрона из магазина в фазе отката затворной рамы с затвором в заднее положение. В передней части выталкивателя закреплён стержень выталкивателя, в задней части закреплен наконечник с тросом. В нижней части выталкивателя имеется поперечный паз для блокировки рычага предохранителя.

Трос выполнен в виде стального каната с наконечниками и устанавливается одним концом в выталкиватель, другим концом при сборке стреляющего агрегата вводится в отверстие затворной рамы. Трос с роликом предназначен для реверсивной связи выталкивателя с затворной рамой.

Пружина выталкивателя размещается на стержне выталкивателя и в отверстии ствольной коробки и предназначена для возвращения выталкивателя в исходное положение и для возвращения с помощью троса и ролика затворной рамы в переднее положение.

Кожух предназначен для размещения основных частей и механизмов автомата, предохранения их от загрязнения, удержания автомата и предохранения руки стрелка от ожогов при стрельбе.

Трубка в передней части кожуха предназначена для размещения амортизатора и для установки основания базы.

Амортизатор размещается в передней части корпуса кожуха в канале трубки, предназначен для амортизации отката стреляющего агрегата в кожухе и его возвращения в переднее положение.

Подаватель размещается в средней части корпуса кожуха во внутреннем пазу его нижней стенки.

Основание базы предназначено для установки передней базы, а также имеет посадочное место для установки гранатомета.

База передняя предназначена для установки на кожухе передней части стреляющего агрегата и его направления при откате относительно кожуха. База размещается в пазу основания базы и фиксируется штифтами.

Спусковой механизм предназначен для управления стрельбой и состоит из корпуса спускового механизма, спускового крючка, спусковой планки в сборе, переводчика, пружины планки, предохранителя в сборе, рычага предохранителя, оси планки, рукоятки, подпружиненной защёлки магазина.

Планка спусковая предназначена для управления видами стрельбы, устанавливается на оси планки и имеет возможность качания и продольного перемещения на оси. С правой стороны планка имеет длинный и короткий выступы для взаимодействия с разобщителем шептала и ребро для контактирования со спусковым крючком, с левой стороны — паз для сцепления с переводчиком.

Переводчик режимов огня предназначен для установки видов стрельбы путём продольного перемещения сцепленной с ним спусковой планки и фиксируется в трёх положениях в соответствующих канавках сквозного окна корпуса спускового механизма.

Пружина планки располагается на оси планки между спусковой планкой и переводчиком и предназначена для обеспечения требуемого усилия спуска и возвращения в исходное положение спусковой планки, спускового крючка и переводчика.

Предохранитель предназначен для блокирования в положении «П» спускового крючка и спусковой планки и для управления рычагом предохранителя.

Работа автомата

Досылание патрона.

Досылание патрона в автомате Никонова производится в два этапа. Предварительная фаза досылания осуществляется с помощью выталкивателя и подавателя при откате подвижных частей, заключительная фаза — затвором при накате. Перебег затвора за магазин отсутствует.

Одиночная стрельба из автомата осуществляется с помощью курка.

При автоматической стрельбе из автомата в процессе отката стреляющего агрегата происходит два выстрела: первый выстрел осуществляется курком, второй, для сокращения межциклового времени, осуществляется курком с присоединённой к нему рамой. Третий выстрел и все последующие — снова одним курком в момент подхода стреляющего агрегата в переднее положение. При стрельбе очередью произвольной длины происходит автоматическое переключение темпа стрельбы с высокого на низкий за счёт взаимодействия выступов спусковой планки с разобщителем.

Взаимодействие частей и механизмов при заряжании

При отведении за рукоятку затворной рамы назад, рама через трос тянет вперёд выталкиватель, который выдвигает верхний патрон из магазина на подаватель и устанавливает его перед затвором. Курок при этом встает на шептало. При отпускании рамы подвижные части начинают двигаться вперёд, затвор захватывает выдвинутый патрон и досылает его в патронник.

Рама, взаимодействуя своим винтовым пазом с ромбиком затвора, поворачивает его, и канал ствола запирается. Выталкиватель под действием пружины возвращается в исходное положение.

Автомат заряжен и готов к выстрелу.

Взаимное положение спускового крючка спусковой планки и разобщителя перед первым выстрелом изменяется в зависимости от выбранного режима огня. 1 – спусковой крючок, 2 – спусковая планка (а – короткий выступ, б – длинный выступ), 3 – разобщитель, 4 – шептало, 5 – курок. Слева направо: одиночный огонь – планка в крайнем переднем положении, разобщитель близко к концу длинного выступа планки; отсечка очереди из двух выстрелов – планка в среднем положении; автоматический огонь – планка в крайнем заднем положении, разобщитель одновременно под коротким и длинным её выступами

Взаимодействие частей и механизмов при стрельбе очередью произвольной длины

Для стрельбы очередью произвольной длины переводчик устанавливается в положение «АВ». При этом переводчик перемещает спусковую планку назад.

Спусковая планка устанавливается так, что разобщитель располагается близко к переднему торцу спусковой планки, одновременно под коротким и длинным её выступами, в непосредственном контакте только с длинным выступом.

При нажатии на спусковой крючок его боковой выступ нажимает на спусковую планку. Спусковая планка, поворачиваясь на оси, действует на шептало через установленный в нём разобщитель, шептало поворачивается и освобождает боевой взвод курка. Курок под действием боевой пружины энергично накатывается в переднее положение и наносит удар по ударнику, происходит первый выстрел.

Под действием сил, возникающих при выстреле, стреляющий агрегат откатывается внутри кожуха, сжимая пружину амортизатора.

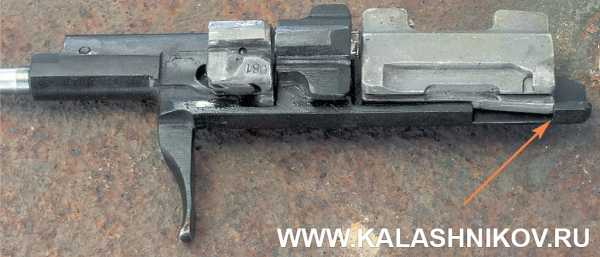

Вид слева на стреляющий агрегат, отделённый от кожуха (без дульного устройства)

После прохождения пулей газоотводного отверстия в стволе часть пороховых газов устремляется в газовую камеру и отбрасывает затворную раму вместе с курком назад. При этом боковой выступ курка входит в паз рамы и сцепляется с ней, рама, действуя на затвор, отпирает его и открывает канал ствола, затвор извлекает гильзу. Гильза, встречаясь с отражателем, удаляется из оружия. Механизм досылания работает так же, как при заряжании, но ввиду движения стреляющего агрегата назад выталкиватель заходит за очередной патрон в магазине с перебегом.

После удара затворной рамы в заднем положении, она, сцепленная с курком, под действием пружины выталкивателя и боевой пружины накатывается вперёд и, не встречая шептала, инициирует второй выстрел.

Получив импульс от второго выстрела, стреляющий агрегат продолжает, (а затворная рама с курком начинает) двигаться назад, шептало в повёрнутом положении продолжает удерживаться спусковой планкой.

Буферный механизм с боевой пружиной. Когда курок двигается вперед сцепленным с затворной рамой эта пружина работает как дополнительная возвратная

В конце отката агрегата, после второго выстрела, разобщитель выходит из-под длинного выступа спусковой планки, и, поднимаясь вместе с шепталом, возвращается в исходное положение. При накате курок взаимодействует своим скосом с шепталом, выходит из зацепления с затворной рамой и останавливается на боевом взводе шептала. Затворная рама с затвором, завершая досылание патрона в патронник, накатывается без курка.

Стрельба с высокого темпа переходит на низкий.

Стреляющий агрегат после второго выстрела, ударившись в заднем положении о кожух, под действием пружины амортизатора начинает двигаться вперёд. Разобщитель, двигаясь вперёд вместе со стреляющим агрегатом, вступает во взаимодействие сначала с наклонной, а затем с прямой поверхностью короткого выступа спусковой планки и поворачивает (опускает) шептало.

Курок расцепляется с шепталом и, накатившись вперёд, наносит удар по ударнику, происходит третий выстрел.

Амортизатор стреляющего агрегата в сборе. Он размещается в трубке в передней части кожуха

Стреляющий агрегат начинает движение назад и разобщитель, выйдя из-под прямой поверхности короткого выступа, поднимается по его наклонному участку вместе с шепталом. Затворная рама с затвором также откатывается назад.

В начале наката рамы в переднее положение курок становится на боевой взвод.

После второго выстрела разобщитель взаимодействует только с коротким выступом спусковой планки. Небольшая длина короткого выступа обуславливает то, что разобщитель выходит из-под него и поднимается вместе с шепталом в начале отката агрегата до того момента, когда затворная рама с курком успеет откатиться до заднего положения. Поэтому в начале наката затворной рамы курок становится на боевой взвод и остаётся в заднем положении. Появляется время «ожидания» до срыва курка, пока стреляющий агрегат не выберет ход назад от предыдущего выстрела и, накатившись вперёд, обеспечит через взаимодействие разобщителя со спусковой планкой поворот шептала и срыв курка. Это значительно увеличивает время между выстрелами. Темп стрельбы после второго выстрела становится низким.

Пружина амортизатора, поглотив энергию отдачи одного выстрела, двигает стреляющий агрегат вперёд, при этом разобщитель снова взаимодействует с коротким выступом спусковой планки.

Шептало освобождает курок. Цикл повторяется.

Таким образом, автомат стреляет до тех пор, пока нажат спусковой крючок или есть патроны в магазине. При отпускании спускового крючка спусковая планка поднимется и прекратит воздействие на разобщитель. Разобщитель с шепталом также поднимутся, курок встанет на боевой взвод, а длинный выступ спусковой планки вновь окажется над разобщителем. Стрельба прекратится. Чтобы продолжить стрельбу необходимо снова нажать на спусковой крючок. В этом случае весь цикл повторится снова, то есть произойдут два выстрела высоким темпом и последующие — низким.

Взаимодействие частей и механизмов при автоматической стрельбе высоким темпом с отсечкой очереди

Для возможности автоматической стрельбы с отсечкой короткой очереди в два выстрела на корпусе спускового механизма выполнен фиксирующий вырез, обозначенный цифрой «2», в который необходимо установить переводчик. При этом переводчик перемещает спусковую планку вперёд относительно положения «АВ». Спусковая планка устанавливается так, что разобщитель взаимодействует только с длинным выступом спусковой планки.

Выталкиватель в сборе с возвратной пружиной затворной рамы и тросом. В собранном оружии трос удерживается и направляется роликом

При нажатии на спусковой крючок спусковая планка длинным выступом воздействует на разобщитель. Курок срывается с боевого взвода, наносит удар по ударнику, происходит выстрел.

Цикл перезарядки, последующий выстрел и взаимодействие шептала со спусковой планкой и с курком в процессе отката агрегата осуществляются также, как и при автоматической стрельбе непрерывной очередью с высоким темпом.

В процессе наката стреляющего агрегата под действием пружины амортизатора разобщитель, вышедший из-под длинного выступа и поднявшийся вместе с шепталом, скользит своим подпружиненным торцем по боковой поверхности длинного выступа планки, не доходя до наклонной поверхности её короткого выступа. Курок остается на боевом взводе.

Для возобновления стрельбы необходимо отпустить спусковой крючок. При этом спусковая планка повернётся на своей оси и разобщитель окажется под её длинным выступом. При нажатии на спусковой крючок стрельба возобновляется.

Взаимодействие частей и механизмов при одиночной стрельбе

При одиночной стрельбе переводчик необходимо установить в положение «ОД». При этом спусковая планка займёт крайнее переднее положение и разобщитель окажется близко к концу длинного выступа спусковой планки.

При нажатии на спусковой крючок спусковая планка длинным выступом через разобщитель повернёт шептало, курок сорвётся с боевого взвода и нанесёт удар по ударнику. После выстрела под действием пороховых газов рама произведёт перезарядку, как и при автоматической стрельбе, но курок встанет на боевой взвод шептала, так как сразу после начала отката стреляющего агрегата разобщитель выходит из-под длинного выступа спусковой планки, шептало поворачивается и перехватывает курок.

Пружина амортизатора, поглотив энергию отдачи выстрела, возвращает стреляющий агрегат в переднее положение.

Для следующего выстрела необходимо отпустить спусковой крючок. При этом спусковая планка поднимется, и разобщитель вновь окажется под длинным выступом спусковой планки. Для спуска курка с боевого взвода необходимо вновь нажать на спусковой крючок.

Цикл перезарядки автомата осуществляется так же, как и при автоматической стрельбе.

Похожие статьи

www.kalashnikov.ru

автомат Никонова, технические характеристики (ттх), схема, история создания

Военная промышленность продолжает технологичное развитие систем вооружения. Одновременно с созданием мощного высокоточного оружия и боевой техники с применением дистанционного управления, не остаётся без внимания разработка и выпуск стрелкового оружия для солдат пехотинцев. Вооружённые бойцы пехотинцы – решающая сила ведения боя. От качества их вооружения зависит исход военной компании или отдельно взятого конфликта.

Российская армия в основном вооружена модернизированной моделью автомата Калашникова, которая была разработана в первые годы после окончания Второй Мировой войны. На протяжении 70-ти лет АК и его модернизированные модели остаются самым эффективным оружием, которое по достоинству оценило большинство стран Мира. Единственным из немногих недостатков системы АК является низкая точность стрельбы.

Вопрос меткости оружия стал приоритетным и заставил оружейных конструкторов заняться разработкой новой стрелковой машины. Так появился на свет автомат «Абакан» АН-94 калибра 5,45мм. Его создателем стал оружейный конструктор Никонов Геннадий Николаевич, имевший опыт по созданию высокоточных винтовок. Автомат АН 94 оправдал надежды по точности выстрелов.

Стрелки испытатели умудрялись попасть двумя пулями в одно отверстие на мишени, что считалось исключительным фактом.

В 1981 году провели первенство среди конструкторских бюро стрелковой техники под названием Абакан. Автомат, который станет лидером в состязании, решено было назвать в честь технического соперничества. Существенным недостатком оказался непростой механизм конструкции, усложняющий обслуживание в полевых условиях. Это не позволило модели АН-94 встать на вооружение армии на ровне с автоматическими моделями системы АК. Однако он нашел применение в специальных войсках особого назначения и МВД России.

История создания

В 1977-1979 годах, факт истощения ресурса по модернизированию стрелкового оружия Советского Союза стал очевиден. Теория Автомата Калашникова устаревала и уже не имела дальнейших перспектив развития.

Принятые на вооружение патроны калибра 5,45мм Советской Армией в громадных количествах, ожидали появления новых моделей стрелкового оружия для совмещённого применения.

Усовершенствованный АК-74 образца 1970 года обладал хорошей настильностью и высокой скоростью выпущенной пули, однако военным эти характеристики не угодили в полной мере. Основные претензии относились к стрельбе очередью, при которой следующие за первой пули отклонялись от траектории полёта, оставляя цель нетронутой.

В 1978 году между конструкторскими бюро решили объявить конкурс по разработке автомата, который мог обладать эффективной стрельбой, превышающей легендарный АК-74. Задача ставилась непростая, чтобы победить в первенстве, необходимо было добиться кучности от 5 до 10 раз выше плотности попадания Ак-74.

Спустя три года разработок, окончательного результата никто из конструкторов не дал. Это послужило поводом объявить повторный конкурс в 1981 году, названый одноименно «Абакан».

Среди предложенных прототипов на тест, преобладали модели с традиционными узлами автоматики. Особое внимание привлекли образцы конструкторских бюро Никонова и Стечкина. Они имели сбалансированный механизм и смещённый импульс отдачи. Автоматические карабины показали хорошие результаты в кучности стрельбы, однако параметры оказались достаточно ниже тех, которые были заявлены в техническом задании конкурса.

Единственное, что полностью отвечало требованиям, это механизм смещённого импульса отдачи.

Здесь лидером стал автомат, который спроектировал и создал конструктор из Ижевска – Никонов Г.Н.

Конструкторскому бюро Никонова было поручено продолжить работы с прототипом. В 1986 году был представлен более совершенный вариант модели, а спустя пять лет в 1991 году, начались его боевые испытания на территории таманской дивизии.

Результаты показали, что необходимая точность, заявленная в задании, достигнута.

Стрелки, не имеющие опыт, показывали хорошие результаты.

Меткость достигалась хорошо отлаженному, плавному механизму конструкции.

В 1994 году автомат Никонова АН94 «Абакан» встал в ряды вооружения России. Автоматический карабин заслужил уважение у некоторых командующих войсками до такой степени, что рассматривалась возможность перевооружения армии новыми АН-94 взамен устаревших АК-74. Но реформа стрелкового оружия не произошла. Причиной тому послужили, экономический и технический факторы.

Автомат Калашникова имеет невысокую стоимость производства и простую конструкцию разборки и обслуживания, с которой могут справиться даже школьники.

Механизмы конструкции АН-94 имеют более сложное устройство.

Обслуживание под силу только профессиональному бойцу, что определило судьбу стрелковой машины. Высокоточный автомат был направлен для вооружения войсковых частей специального назначения и батальонов МВД.

Конструкция автомата

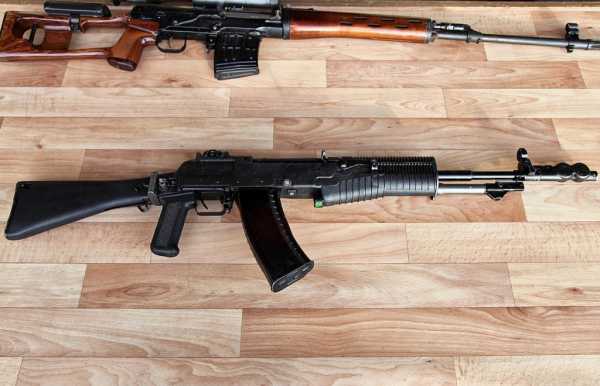

Внешний вид АН-94 «Абакан» сильно схож с автоматом Калашникова. Типичное место для магазина с боезарядом, пистолетной рукояти и приклада. Оболочка лафетного механизма расположена в месте нахождения ложа у АК-74. Внутри кожуха двигается ствол, совмещённый со ствольной коробкой. Автоматический механизм действует от отката стреляющего аппарата лафетного устройства ствола. Поворот затвора запирает выстреливший ствол.

Оригинальность устройства состоит в том, что отдача происходит после выстрела двумя пулями.

Ствольная коробка включает в себя следующие детали и механизмы:

• крышка ствольной коробки
• затвор
• затворная рама
• ударно-спусковой механизм
• переводчик огня.

Удобное расположение предохранителя и переключателя огня, он находится с левой стороны. Большим пальцем беспрепятственно можно переключать режимы ведения стрельбы или установить в положение – предохранитель.

Помимо деталей из металла, в устройстве автомата использован прочный пластик.

Магазин находится под углом и смещён в право, что выглядит необычно. Конструкционная особенность обусловлена тем, что внизу ствольной коробки находится возвратный механизм. Сдвигающийся ствол поддерживает рычаг, который находится ниже лафетного устройства. Такого рода скользящий механизм встречается в конструкции артиллерийских пушек.

Абакан способен вести установленный порядок стрельбы:

• одиночный
• автоматический
• двойной

Автоматический режим схож по интенсивности с АК-74, способный достигать 600 выстрелов в минуту. Установив двойное положение, интенсивность насчитывает до 1800 выстрелов за одну минуту. Нацеливание оснащено диоптрическим целиком и мушкой, покрытой намушником.

Многозарядные магазины применяют от АК-47 и РПК. Количество патронов может варьироваться от 30 до 45 штук. Дульный тормоз-компенсатор имеет необычную форму восьмёрки и замкнутое устройство. Приклад складной, исполненный из высокопрочного пластика.

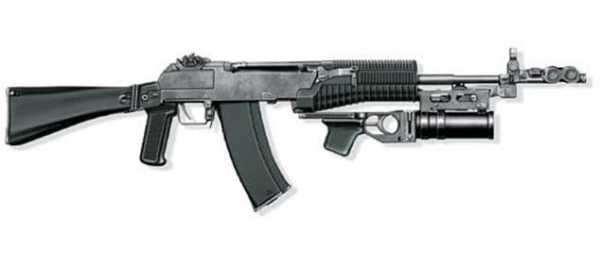

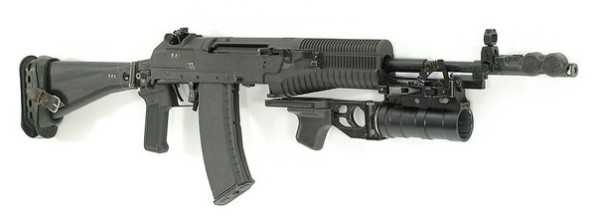

«Абакан» приспособлен к оснащению дополнительным вооружением. Им может стать подствольный гранатомёт и штык нож.

Крепёж холодного оружия располагается справа, а не снизу, как это принято в классическом исполнении. На корпус можно установить дополнительные приборы различного формата видения, как ночного, так и тепловизионного детектора.

Что такое смещенный импульс

Принцип сдвижения ствола назад во время стрельбы, значительно отличал его от своих конкурентов. Автомат Никонова совместил две схемы перезарядки.

Первая – отход ствола в период действия отдачи. Вторая – газоотводная «классическая», берущая энергию от пороховых газов из ствола. Эта совмещённая схема имеет название – смещённый импульс свободного затвора (СИСЗ).

Для чего внедрена СИСЗ в конструкцию АН-94? Гениальная идея заключается в следующем. Сделав первый выстрел, лафетный механизм откатывается назад, одновременно подавая патрон, который находится в промежуточном патроннике.

Моментально происходит второй выстрел.

Пули покидают ствол, и затворная рама завершает цикл, ударяя в заднюю часть корпуса автомата, называемую отдачей.

Время на двойной выстрел занимает 1/30 секунды. Расслышать раздельные звуки выстрела невозможно, они сливаются в единый хлопок. Ели представить непрерывность такой стрельбы, то она будет равняться 1800 патронов в минуту. Скорость поистине адская. Но благодаря именно ей достигается искомая точность в траектории полёта пули.

Таким образом, поздняя отдача неспособна повлиять на меткость стрелка двойной очередью. Переключение в автоматический режим ведения огня исключает подачу патрона на откате из промежуточного патронника.

Тактико-технические характеристики

В таблице указан основной функционал и параметры автоматического карабина АН-94.

Калибр ствола, мм	5,45
Патрон	5,45х39
Исходная скорость пули, м/с	900
Прицельная дальность стрельбы, м	800
Длинна оружия, мм	943
Длинна оружия со сложенным прикладом, мм	728
Длина ствола, мм	405
Вес без боезаряда (магазина), кг	3,82
Масса с боезарядом (магазином), кг	4,25
Скорость стрельбы очередями в/мин.	150
Скорость стрельбы одиночными в/мин.	40
Количество патронов в магазине	30/45
Скорострельность в/мин	600/1800

Автомат «Абакан» оснащён регулируемым диоптрическим прицелом, позволяющим вести прицельную стрельбу по бегущей фигуре на расстоянии 620 метров.

Применение и перспективы

В 2000 году «АН-94» пополнил вооружённое оснащение частей специального назначения и войск МВД, таких как:

• Витязь
• ДОН
• СОБР г. Ижевск

Бойцы по достоинству оценили преимущества модели лафетного автомата. Он показал высокий убойный и пробивной уровень поражения цели. Однако, из-за довольно сложной конструкции и повышенного требования к обслуживанию, полный переход всех специальных частей России на модель «Абакан» решили отложить.

Иностранные военные атташе проявили нескрываемый интерес к российскому оружию со смещённым импульсом. Больше всего их удивила точность коротких очередей при отражении атаки на укреплённые объекты, где важным фактором значится кучность, а не плотность огня.

Спустя 20 лет после утверждения автомата Никонова в качестве боевой единицы, его дальнейшие перспективы неопределенны.

Это связано с регулярным созданием облегчённого современного оружия. Конструкторы стараются прислушиваться к пожеланию военных, тем самым постоянно совершенствуют и по возможности упрощают механизмы и узлы стрелкового оружия.

Достоинства

Автомат «Абакан» АН-94 обладает хорошей эргономикой. Он очень удобен для удерживания и прицеливания.

Приклад хорошо примыкает к плечевому суставу. Лафетный механизм делает отдачу менее ощутимой чем у АК-74, позволяя вести стрельбу из любого положения. Меткость и кучность стрельбы намного выше конкурентов своего класса.

Звук от выстрела мягкий, нераздражительный.

Дальнобойность в 1,2 и 1,3 раза выше системы АК.

конструктивные недостатки

Превосходное стрелковое качество «Абакана» принесло в жертву простые схемы своей конструкции.

Разборка и сборка «АН-94» профессионалом в полевых условиях занимает около 20 минут, что непозволительно долго. Для примера: «АК-74» можно разобрать и собрать в тех же условиях, менее чем за 2 минуты.

Детали автомата Никонова чувствительны к загрязнению, которое способно оказывать негативное действие на его надёжность.

При передвижении в болотистой местности сильно засоряется диоптрический прицел, его чистка затруднительна.

Заключение

Автоматический карабин АН-94 имеет значительное преимущество перед Ак-74, но они заключаются лишь в ведении огня в двойном режиме.

Остальная стрельба, по кучности и скорострельности, схожа с системой Калашникова.

Однако неоспоримый факт в том, что созданная Никоновым система – смещённого импульса свободного затвора (СИСЗ) послужит отличным наследием для создания принципиально новых моделей стрелкового оружия России.

Видео

warbook.club

История Создания, Конструкция и Технические Характеристики ТТХ, История Оружия

29.04.2019

Несмотря на развитие военной техники, высокоточного оружия и роботизированных систем вооружения, стрелковое оружие остается основной поражающей силой пехотных подразделений. От того, насколько хорошо будет вооружен солдат-мотострелок, часто зависит исход не только конкретного боестолкновения, но и всей кампании.

Армия РФ в основном использует стрелковое оружие, разработанное и изготовленное еще в советский период. Автомат Калашникова – это, без сомнения, надежное и эффективное оружие, но отвечает ли он всем требованиям современной войны?

Несмотря на свою легендарную надежность, простоту и технологичность, АК имеет и значительные недостатки, главным из них — это его недостаточная точность. Автомат Калашникова создавали для вооружения огромной призывной армии в условиях масштабного военного конфликта. При этом допускалось, что подготовка отдельно взятого бойца будет не слишком высокой.

Однако сегодня ситуация изменилась кардинально: костяк любой современной армии составляют хорошо обученные профессионалы, которым необходимо высокоточное и эффективное стрелковое оружие. Автомат Калашникова не слишком соответствует подобным требованиям.

Автоматический карабин АН-94 «Абака́н» калибра 5,45 мм, созданный оружейным конструктором Никоновым, – это пример современного российского стрелкового оружия, предназначенного для настоящих профессионалов. АН-94 обладает феноменальной точностью, но при этом оружие предъявляет очень высокие требования к подготовке бойца и его оружейной культуре.

В настоящее время «Абакан» стоит на вооружении специальных подразделений ВС и МВД России, полный переход российской армии на это оружие не планируется.

История создания

Уже в конце 70-х годов стало понятно, что возможности модернизации советского стрелкового оружия исчерпаны. Автомат Калашникова уже не удовлетворял требованиям того времени, не говоря уже о ближайших перспективах. Когда Советская армия принимала на вооружение патроны калибра 5,45 мм, то подразумевалось, что в ближайшем будущем под эти боеприпасы будут созданы новые образцы стрелкового оружия.

АК-74, разработанный под патрон 5,45 мм, имел большую скорость пули и настильность ее траектории, но и его характеристики не удовлетворяли военных. Основной проблемой было то, что вторая и третья пуля обычно уходили в сторону о цели.

В 1978 году начался конкурс по созданию автомата с эффективностью стрельбы в два раза выше, чем у АК-74. Говоря другими словами, конструкторам нужно было создать автомат с кучностью в 5-10 раз выше, чем у АК-74.

В 1981 году был объявлен еще один конкурс, он получил название «Абакан».

Среди образцов, представленных на испытаниях, были модели, созданные по классической схеме, автоматы со сбалансированной автоматикой и образцы со смещенным импульсом отдачи, среди которых были автоматы Никонова и Стечкина.

Оружие, выполненное по классической схеме, показало результаты далекие от требуемых, сбалансированная автоматика улучшала кучность стрельбы, но она все-равно была ниже, чем требовалось в задании. Только схема со смещенным импульсом отдачи полностью соответствовала техническому заданию. Лучшим среди представленных образцов был признан автомат, разработанный ижевским конструктором Никоновым.

В 1986 году Никонов представил усовершенствованный вариант своего оружия, а в 1991 году в Таманской дивизии начались его испытания. Они показали, что точность автомата Никонова в несколько раз выше, чем у АК-74, даже неопытные стрелки показывали высокие результаты.

В 1994 году автомат Никонова был взят на вооружение и получил обозначение АН-94 «Абакан». Изначально планировалось сделать АН-94 основным оружием российской армии и заменить им морально устаревшие АК-74. Однако этого не случилось. «Абакан» начали выпускать серийно, но массовым оружием он так и не стал. Причина очень проста: автомат Калашникова отличается простотой и невысокой стоимостью, его разборку проводят даже школьники на уроках военной подготовки.

Конструкция «Абакана» гораздо сложнее и требует от бойца довольно высокой технической культуры. Поэтому АН-94 стал оружием элитных частей российской армии и специальных подразделений МВД. В настоящее время перспективы этого оружия довольно туманны.

«Абакан» действительно обладает преимуществом по точности стрельбы перед любыми модификациями автомата Калашникова (да и перед многими образцами зарубежного оружия), но вооружать им призывников – это не слишком хорошая идея. АН-94 отлично подходит для проведения специальных операций, во время которых важна точность, а не плотность огня. В настоящее время созданы другие образцы стрелкового оружия, которые лучше подойдут для перевооружения массовой призывной армии.

Описание конструкции

Своей формой АН-94 «Абакан» очень напоминает автомат Калашникова. Схема автомата классическая – с передним расположением магазина, а пистолетная рукоять со спусковым механизмом находится сзади. На месте ложа у АН-94 находится кожух лафетного типа, внутри него по направляющим движется ствол, соединенный со ствольной коробкой. Автоматика работает за счет свободного отката стреляющего агрегата, состоящего из ствола и ствольной коробки. Ствол запирается поворотом затвора.

Конструкция автомата разработана так, чтобы отдача воздействовала на оружие после того, как пули покинут ствол.

Ствольная коробка содержит затворную раму, затвор и курковой механизм. Предохранитель и переводчик огня разделены, они расположены с левой стороны корпуса. Корпус «Абакана» изготовлен из стали ударопрочного пластика.

Внутри корпуса под ствольной коробкой располагается возвратная пружина, поэтому магазин смещен вправо.

Под стволом находится рычаг, который поддерживает ствол во время его отхода назад после выстрела. Принцип его работы взят из артиллерии.

«Абакан» имеет три режима ведения огня: одиночный, автоматический и с отсечкой двух выстрелов. При режиме огня в два выстрела темп стрельбы может достигать 1800 выстрелов в минуту, а при стрельбе очередями – 600 выстрелов, что равняется темпу автомата Калашникова.

Прицельные приспособления состоят из диоптрического целика и мушки в намушнике. Питание АН-94 производится из штатных магазинов от АК-47 или РПК, с емкостью 30 и 45 патронов. Приклад выполнен из ударостойкого пластика, он может складываться.

На «Абакан» можно устанавливать подствольный гранатомет. Штык-нож расположен не снизу, а справа. АН-94 снабжен необычным дульным тормозом-компенсатором замкнутого типа, который своей формой напоминает восьмерку. На автомат могут быть установлены разнообразные ночные и оптические прицельные приспособления.

После первого выстрела стреляющий агрегат откатывается назад и подает в ствол патрон из специального промежуточного патронника. Почти сразу же происходит и второй выстрел. И только после этого затворная рама ударяет в заднюю часть корпуса и стрелок ощущает отдачу и она не влияет на точность двух выстрелов.

Если оружие работает в режиме автоматического огня, то перезарядки второго патрона при откате не происходит.

Отзывы

АН-94 «Абакан» значительно превосходит АК в режиме стрельбы двумя патронами. Точность оружие в этом случае действительно впечатляет: хороший стрелок на дистанции в сто метров может положить две пули практически в одно отверстие на мишени. Однако при режиме одиночной и автоматической стрельбы «Абакан» практически не имеет преимущества перед АК-74. Ведение стрельбы с отсечкой по два патрона существенно повышает эффективность оружия.

Однако конструкция и разборка автомата гораздо сложнее, чем у АК-74. При разборке АН-94 делится на тринадцать деталей, в том числе тросик, ролик, две пружины. Дульный тормоз-компенсатор весьма эффективен, но при чистить его очень сложно. Несмотря на сложность этого оружия, «Абакан» очень надежен и в умелых руках является действительно весьма эффективным и грозным оружием.

Следует обратить внимание на эргономику «Абакана». Она ничем не лучше, чем у автомата Калашникова и значительно уступает лучшим мировым образцам стрелкового оружия. Сегодня АН-94 «Абакан» выпускается небольшими партиями в Ижевске. Вопрос о перевооружении этим автоматом российской армии снят с повестки окончательно.

Видео об автомате

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

С друзьями поделились:

militaryarms.ru

АН-94 “Абакан” – лучший автомат России » Военное обозрение

Стрелковое оружие во все времена было и остается основной поражающей силой. От того насколько хорошо вооружены солдаты мотострелковых подразделений, во многом зависит не только исход конкретного боя, но и всей военной кампании. Российская армия стала наследником не только идей и символов советской армии, но и ее стрелкового оружия и вот уже который год верно и предано, служат автоматы Калашникова, с которыми конкурировать не одно другое стрелковое оружие не может. Но так ли это, и неужели у автоматов Калашникова нет достойного конкурента?

В 1980 году в СССР начался первый этап подготовки к конкурсу стрелкового оружия под кодовым названием “Абакан”. Идеей конкурса было рассмотрение новых образцов стрелкового оружия, которые могли бы не только заменить АК, но и стать лучшим оружием в мире.

Одним из участников конкурса “Абакан” был Геннадий Николаевич Никонов, который как станет известно позже и будет победителем конкурса со своим автоматом АН-94. Конструктор родился в городе оружейников — Ижевске в 1950 году. Свои первые знания о стрелковом оружии Никонов получил в стенах Ижевского Машиностроительного Техникума на факультете “Стрелковое оружие”. Но сам конструктор признает, что на всю его будущую судьбу основное влияние оказал не то, что он закончил техникум, а то, что его первым руководителем на предприятии Ижевский машиностроительный завод был Е.Ф. Драгунов. Именно этот опытный конструктор смог помочь молодому Никонову не только найти в себе талант конструктора, но и передал огромные знания, которые стали основой в становлении будущего автора лучшего автомата в России.

Представленный на конкурс автомат созданный Г.Н. Никоновым в конструкторском бюро Ижевского Машиностроительного Завода получил название “5,45-мм автомат Никонова АН-94” и именно этот автомат стал лучшим по итогам всех испытаний и проверок. В чем же причина довольно уверенной победы в конкурсе, участниками которого были признанные конструкторы в оружейном мире?

Первое, что бросается в глаза при первом знакомстве с АН-94, это внешнее сходство с известным АК-47, но это относится только к внешнему виду конструкция же автомата совершенно уникальная. Главным отличием от всех предыдущих конструкций автоматического оружия стало применение в АН-94 подвижного ствола, который перемещался в специальных пазах кожуха лафета. Энергия поступательного движения приводила в действие автоматику конструкции и позволяла вести непрерывный огонь в трех различных режимах. Если одиночный режим и стрельба очередью мало чем отличались от аналогичных образцов, то стрельба в режиме два патрона и есть главное отличие и уникальность.

Как известно для достижения максимальной поражающей способности, пули после произведенных выстрелов в автоматическом режиме, должны кучно ложиться в одну определенную точку, но при стрельбе из того же АК-47 такого эффекта не было. В автомате Никонова благодаря введению режима стрельбы двумя патронами проблема с кучность попадания практически решена. При проведении испытаний стало очевидным, что конструкторам удалось то, что до этого оставалось неразрешенной проблемой, посланные из автомата пули попадали в одну точку мишени, а это существенно увеличивает поражающую силу при стрельбе в высоком темпе.

В 1994 году АН-94 был официально принят для вооружения мотострелковых подразделений российской армии. По предположению военного руководства, новый автомат должен полностью заменить стоявшие до этого на вооружении АКМ и АК-74. Несмотря на то что автомат Никонова и был выбран основной стрелковой единицей но из-за особенностей конструкции, а именно ее сложности, его применение не получило массового характера. На сегодняшний день АН-94 используется только в подразделениях элитных частей Российской Армии, а так же спецподразделений МВД. Основной преградой для полного перехода на использование автомата Никонова во всех воинских подразделений стала не только сложность для освоения автомата призывниками, а отсутствие денег на проведение перевооружения.

То, что автомат Никонова на сегодняшний день один из лучших образцов стрелкового автоматического оружия служит тот факт, что бойцы бывшей знаменитой Таманской дивизии (в настоящее время расформирована, вместо нее создана 5 мотострелковая бригада) вооружены именно АН-94. Автомат прошел не только полигонные испытания, но и в условиях реального боя он показал себя с самой лучшей стороны, благодаря своей безотказной работе и точной с высокой степенью кучности стрельбе.

К сожалению, автор лучшего на сегодняшний день автомата, Геннадий Николаевич Никонов умер в 2003 году, но работы над его идеями по улучшению существующего образца автомата и создание новых видов стрелкового оружия продолжаются в КБ Ижевского Машиностроительного Завода. Если только горе-реформаторы его не обанкротят, гордость Русских оружейников, на грани разорения.

topwar.ru

Автомат Никонова АН-94 «Абакан» | Характеристики и конструктивные особенности

В перспективе автомат Никонова АН-94 должен был стать заменой легендарного «калаша», который в недавнем времени уступил свое место 100 серии. Проект «Абакан» предусматривал разработку принципиально нового оружия калибром 5.45 мм. К сожалению, конечный вариант не получил желаемой популярности. Однако сегодня его эффективно используют отдельные спецподразделения.

В Российскую Армию автомат Никонова официально начал поступать в 1994 году. Им планировалось заменить морально устаревшие АК-74 и АКМ, но сложное финансовое положение после развала СССР и ряд конструктивных изъянов новинки заставили правительство отказаться от идеи массового производства.

Изюминка автомата Никонова АН-94 «Абакан»

Уникальная конструкция автомата АН-94 только визуально напоминает популярную серию АК. Коробка со стволом помещена на специальный лафет с направляющими. Под воздействием отдачи она может плавно перемещаться внутри корпуса. Под ствольной коробкой расположена возвратная пружина. Так как патронник ствола при стрельбе постоянно движется, а магазин остается на месте, конструктору пришлось разработать новый двухступенчатый механизм подачи патронов.

В отличие от АК АН-94 «Абакан» может вести огонь с отсечкой по 2 патрона. В таком режиме стрельбы оба выстрелы производятся со скоростью 1800 в/мин. Затворная коробка мягко перемешается назад внутри корпуса под воздействием отдачи. Начальной позиции она достигает после того, как оба боеприпаса покинули ствол. Таким образом, импульс отдачи не оказывает влияния на траекторию полета пуль и кучность. В режиме длинной очереди стрельба из АН-94 реализована идентично АК-74 и АКМ.

АН-94 «Абакан» против АК-74

Главная особенность стрелковых характеристик автомата Никонова по сравнению с оружием Калашникова заключается в наличии дополнительного режима, при котором производится стрельба очередями по 2 патрона, что позволяет достичь максимальной кучности и точности выстрелов. В результате достигается такая же эффективность прицельной стрельбы, как из АК-74 в одиночном режиме, при увеличении бронебойной мощи за счет двух пуль. Опытный профессионал с дистанции 100 метров может легко вложить оба боеприпасы в одну точку.

При стрельбе длинными очередями АН «Абакан» не имеет существенного преимущества перед Калашниковым.

Почему «Абакану» отказали?

Главным недостатком, из-за которого автомат не занял место основного стрелкового оружия пехоты Российской Армии, стала конструктивная сложность. Полученное преимущество в бронепробиваемости повлекло за собой существенное усложнение обслуживания матчасти. Если для обучения сборки-разборки АК-74 необходимо 10 часов, то для изучения механизмов и их расположения в АН-94 придется потратить несколько недель. Такой изъян, по мнению экспертов, был слишком велик по сравнению с полученными достоинствами.

Несмотря на это при всей сложности конструкции Никонов смог создать оружие с высокой надежностью, незначительно уступающее основному конкуренту—100.

lwpiter.ru

Автомат АН-94 «Абакан» | Сайга 12.ru

Автомат Калашникова, который считался лучшим автоматом в мире, почти шестьдесят лет состоит на вооружении российской армии. За это время АК претерпел множество модернизаций, но, по мнению военных специалистов, он не обрел принципиально новых качеств.

 Несомненными преимуществами автомата Калашникова являются высокая технологичность изготовления, простота обучения владения им, низкая стоимость. Тем не менее, по ряду параметров АК устарел и требовал замены.

Одним из наиболее заметных его недостатков считалась неприспособленность автомата Калашникова к ведению эффективной (меткой) стрельбы короткими, желательно по 2 патрона, очередями. Это обусловлено тем, что при стрельбе более чем двумя патронами в очереди происходит сильный разброс и точность попадания резко снижается. В связи с этим проводились различные конкурсы по разработке новых образцов автоматического оружия. На одном из них по всем показателям победила разработка Александра Константинова, но в серию она не пошла.

В 1974 году, для уменьшения импульса отдачи и повышения точности стрельбы, был изменен калибр и вместо 7,62-мм стали использовать пули калибра 5,45-мм (“пуля с изменяемым центром тяжести”), которые при встрече с преградой начинали хаотично вращаться, усиливая поражающее действие. Он выпускался под наименованием АК-74 и не оправдал надежд. Как показал опыт боевых действий в Афганистане кучность стрельбы обеспечивалась на полигоне, а в условиях горно-лесистой местности и в населенных пунктах, пули меняли направление полета лишь коснувшись любого препятствия. При принятии на вооружение модернизированного автомата АК-74 и ручного пулемета РПК-74 под новый патрон с пулей калибра 5.45-мм предполагалось, что со временем они будут заменены на более совершенные и эффективные образцы стрелкового оружия.

В современных условиях, по мнению военных специалистов, характер ближнего огневого боя заметно изменился и важным условием достижения победы над противником сегодня является короткая и точная автоматная очередь.

Кроме достижения победы в огневом противостоянии, это обеспечивает заметную экономию боеприпасов и позволяет вести огонь более длительное время с использованием одного боекомплекта не отвлекаясь на его пополнение.

В 1978 году был объявлен конкурс на создание автомата, превосходящего по боевым качествам находившийся на вооружении АК-74. По условиям, новый автомат должен был превзойти состоящий на вооружении образец в 1,5-2 раза при увеличении кучности стрельбы в 5-10 раз, в том числе из неудобных положений (на ходу, с колена, без упора) при условии сохранении надежности своего предшественника.

В 1981 году был объявлен конкурс “Абакан”. Полигонные испытания не менее чем 8 моделей выдержали автоматы тульских оружейников Стечкина, Коробова и автомат ижевского конструктора Геннадия Николаевича Никонова со смещенным импульсом отдачи, который и стал победителем.

В 1985 году автомат Никонова дорабатывается и получает название “АСМ” (автомат со смещённым импульсом, модернизированный). Дальнейшую проверку он проходил в войсках, где показал, по сравнению с АК-74, увеличенную точность стрельбы фиксированными очередями, в т.ч. из неудобного положения, и был признан “полностью соответствующим предъявляемым тактико-техническим требованиям”.

В 1997 году АСМ под названием “5,45-мм автомат Никонова обр. 1994 г. (АН-94)” принимается на вооружение и планируется для полной замены автоматов АКМ и АК-74. Но по экономическим причинам, а также с учетом конструктивных особенностей и необходимости более длительного обучения сегодня автомат Никонова состоит на вооружении отдельных подразделений армии и МВД, укомплектованных профессионалами. Автомату присвоили наименование конкурса, в котором он победил (“Абакан”).

С 1988 года АН-94 производится на Ижевском машиностроительном заводе (ИЖМАШ) малыми партиями.

Назначение и особенности

5,45-мм двухтемповый автомат АН-94 “Абакан” в качестве индивидуального оружия предназначен для поражения одиночных и групповых целей на дальностях до 1000 м. Обеспечивает ведение огня одиночными выстрелами, короткими (по два выстрела) и длинными очередями.

Использование нового принципа обеспечивает высокий показатель кучности боя, по которому он превосходит АК-74 и в 0,5 раз американскую винтовку М-16, считающуюся одним из самых метких стрелковых оружий мира.

Для стрельбы из автомата применяются 5,45-мм автоматные патроны образца 1974 г. Предусмотрена возможность установки подствольного гранатомета ГП-25 (ГП-30), штык-ножа, дневных и ночных прицелов. Приклад – откидной на правую сторону. Основной прицел диоптрический на 5 положений. Автомат снаряжается штатными магазинами под патроны калибра 5,45 мм от АК-74 (30 патронов), РПК-74 (45 патронов), либо новыми четырёхрядными магазинами на 60 патронов.

Автомат АН-94 выполнен с широким применением современных материалов. “Абакан” отличается высоким убойным и пробивным действием пули, удобством при удержании и прицеливании. По сравнению с АК имеет более высокую кучность и меткость стрельбы, особенно при стрельбе фиксированными очередями.

При этом практически не ощутима отдача, а звук выстрела не утомляет стрелка, так как очередь из двух выстрелов воспринимается на слух как один выстрел. По эффективной дальности стрельбы АН превосходит АК в 1,2- 1,3 раза.

Устройство и работа автоматики

Механика автомата построена на принципе использования газоотвода с подвижным блоком “ствол-затвор-затворная рама-ствольная коробка”. При ведении огня очередями весь этот блок смещается назад до упора на время производства первых двух выстрелов с высоким (до 1800 выстрелов в минуту) с последующим автоматическим переходом на низкий (до 600 выстрелов в минуту) темп стрельбы. Таким образом, стрелок начинает чувствовать отдачу оружия только после выхода второй пули из канала ствола и первые две пули с высокой для автомата кучностью попадают в цель.

Ствол с расположенной над ним газовой каморой и газовой трубкой установлен на ствольной коробке, внутри которой горизонтально движется затворная рама с поворотным затвором. Внутри ствольной коробки позади затворной рамы располагаются возвратная пружина затворной группы и дополнительный буфер для ускорения наката затворной группы при движении вперед. Вся ствольная коробка полностью скрыта внутри пластикового корпуса автомата и может двигаться внутри корпуса назад и вперед под воздействием отдачи при стрельбе.

Под подвижной ствольной коробкой слева в корпусе расположена возвратная пружина затворной коробки, из-за чего магазин отклонен вправо. Шток, выступающий из корпуса автомата под стволом, является передней направляющей для подвижной группы, а также служит для крепления подствольного гранатомета.

Патроны подаются в ствол по двухступенчатой схеме с промежуточным патронником, расположенным в нижней части подвижной ствольной коробки, и дополнительным досылателем, связанным с затворной рамой при помощи гибкого стального тросика. При движении затворной рамы назад, тросик тянет досылатель вперед, который выталкивает из магазина верхний патрон и подает его в промежуточный патронник сразу за казенным срезом ствола. При движении затворной рамы вперед затвор подхватывает патрон из промежуточного патронника и досылает его в ствол, а досылатель возвращается назад. При движении затворной рамы назад, одновременно взводится курок в задней части подвижной ствольной коробки.

При автоматическом огне с отсечкой по два патрона или длинными очередями, первые два выстрела производятся с высоким темпом. После выхода двух пуль из ствола откат ствольной коробки заканчивается и начинает действовать импульс отдачи на корпус оружия и стрелка. Если автомат используется в режиме огня по 2 патрона, то после второго выстрела курок блокируется во взведенном состоянии, вся подвижная система возвращается вперед под действием возвратной пружины. При этом третий патрон уже находится в стволе и для продолжения огня необходимо отпустить и снова нажать спусковой крючок.

При ведении огня длинными очередями после второго выстрела происходит удаление стреляной гильзы, досылание третьего патрона, курок автоматически задерживается во взведенном положении до момента полного возвращения подвижной системы в переднее положение, после чего автоспуск спускает курок и производится выстрел. Начиная с третьего выстрела автоспуск срабатывает только один раз за полный цикл отката подвижной системы, обеспечивая низкий (600 выстрелов в минуту) темп огня.

Выбор режима огня осуществляется переводчиком (слева над спусковой скобой) путем перевода его в положение “ОД” (одиночные выстрелы), “2” (очередь в 2 выстрела) или “АВ” (очередь произвольной длины). Двухпозиционный предохранитель в виде поперечной кнопки находится у спусковой скобы. Рукоятка заряжания расположена справа непосредственно на затворной раме.

Прицельное приспособление состоит из регулируемой при пристрелке мушки и диоптрического целика с 5 разными апертурами (выполнен в виде пяти-лучевой вращающейся звезды с отверстиями в лучах). Слева на корпусе автомата расположена универсальная планка для крепления дневных и ночных оптических, коллиматорных и ИК прицелов.

Приклад автомата складывается на правую сторону и выполнен из ударопрочного пластика, как и корпус с цевьем. На дульной части ствола находится оригинальный быстросъемный дульный тормоз в виде цифры “8”.

Интересные факты

Автомат Никонова вызвал интерес иностранных разведок, что обусловлено разработкой зарубежных, в т.ч. и американских, оружейников современного автоматического оружия. Одной из причин является использование в АН-94 нового принципа смещенного во времени импульса отдачи. Однако по мнению конструктора, автомат можно разобрать и скопировать, однако этот принцип не будет разгадан еще долгие годы.

Основные характеристики

• Калибр – 5,45×39 мм

• Принцип действия автоматики – отвод газов, выбор режимов огня

• Вес, кг – 3,8

• Длина с прикладом, мм:

в разложенном положении – 943

в сложенном положении – 728

• Длина ствола, мм – 405

• Прицельная дальность, м – 600

• Темп стрельбы, выстр./мин. – 1800 и 600

• Емкость магазина, патронов – 30 и 45

• Прицельное устройство – мушка, диоптрический регулируемый прицел

arms-expo.ru

Загрузка…

sayga12.ru

Автомат АН-94 «Абакан». За что ему присвоили звание «лучший автомат России»? 2. Принцип работы и конструкция | Законы и безопасность

«Он обладает с АК-74 всего пятью взаимозаменяемыми узлами: магазином, петлей, на которой установлен складывающийся приклад, пистолетной рукояткой, планкой крепления оптического прицела и набором принадлежностей для чистки». П. И. Коношенкин. Журнал «Наука и техника».

Принципиальное отличие нового автомата от всех состоящих на вооружении конструкций, состоит в том, что ствол при стрельбе сдвигается назад по платформе (лафету), а отдача воздействует на оружие только тогда, когда первые две пули вылетели из ствола. Однако это не принцип работы автоматики за счёт отката ствола, на котором построена, например, американская автоматическая винтовка Remington model 8, конструкции Джона Браунинга. В автомате Никонова совмещены две схемы — как отхода ствола за счёт отдачи, так и «классическая» газоотводная схема, при которой часть энергии пороховых газов отбирается из ствола. Называется такая схема «смещенный импульс свободного затвора» (СИСЗ).

Сделано это вот зачем. Если использовать для перезарядки только энергию отдачи, то за один ход ствола туда-сюда можно сделать только один выстрел. Гениальность конструкции автомата АН-94 состоит в том, что во время отката ствола назад, после производства первого выстрела с помощью газоотводной автоматики производится второй выстрел! Другими словами. За время, когда ствол движется назад, из него выбрасывается стреляная гильза, заряжается второй патрон, автоматически, без участия стрелка, происходит выстрел и выбрасывается вторая гильза. Эту операцию удалось провести всего за 1/30 секунды. На слух эти два выстрела воспринимаются как один, а скорость такой стрельбы, если бы она была непрерывной, составляет 1800 выстрелов в минуту!

Зачем нужна такая адская скорость? Нужна! Чем выше скорострельность, тем меньше отклонение траектории второй пули от первой. На мишени, установленной на 100 м, при сдвоенном выстреле эти две пули образуют (обычно) одно отверстие. Это очень важно для поражения целей, защищённых средствами индивидуальной бронезащиты.

Чтобы обеспечить такой необычный эффект, пришлось очень сильно и долго поработать. В первой экспериментальной конструкции Никонова магазин, примкнутый сбоку, двигался вместе со стволом, что очень не понравилось военным. «Магазин должен быть неподвижен!» Пришлось делать второй, промежуточный патронник, из которого и попадает патрон в ствол при откате назад. Кроме того, в автомате применён специальный демпфер, система, смягчающая удар конструкции «подвижный ствол-затворная рама» о ствольную коробку, что тоже увеличивает точность стрельбы.

Этот механизм не имеет аналогов в мире. Похожая конструкция использовалась в экспериментальной немецкой винтовке G.11 начала 80-х годов 20-го века. Однако патрон для этой винтовки был безгильзовый, следовательно, у неё отсутствовал механизм экстракции стреляной гильзы. И всё равно оружие это было признано неперспективным из-за чрезмерной сложности и низкой надёжности. Долгие годы и огромные средства, затраченные в Германии на разработку комплекса «патрон-винтовка», не привели к принятию его на вооружение.

Итак, конструкция:

Ствольная коробка и цевьё — полностью пластиковые.

Спусковой механизм имеет три режима огня: автоматический, очередь с отсечкой по два патрона и одиночный. Расположен в пистолетной рукоятке и при неполной разборке отделяется одним блоком.

Боепитание. Магазин на АН-94 смещен вправо относительно оси канала ствола. Используются магазины как автомата и пулемёта Калашникова калибра 5,45×39 мм (30 и 45 патронов), так и оригинальный магазин на 60 патронов.

Прицельные приспособления тоже уникальны для советской оружейной школы. Мушка, защищённая намушником, напоминает мушку автомата Калашникова, а вот целик напоминает пятилучевую звезду со сложенными пластинками с отверстиями на разной высоте. Определив дальность до цели, стрелок поворачивает звезду, поднимает пластинку и, увидя в отверстие цель, совмещает её с мушкой. Прицел градуирован до 1000 м. Прицельная линия длиннее «калашниковой», что ещё больше увеличивает точность стрельбы. Слева расположена планка для крепления оптического или коллиматорного прицела.

Достоинства

Точность первого «сдвоенного» выстрела феноменальна. У опытного стрелка две пули на расстоянии 100 м образуют одно отверстие. Это очень важно в современной войне, где даже рядовой солдат защищен средствами индивидуальной бронезащиты.

Низкая отдача. Часть отдачи принимает на себя подвижная система ствол-затвор.

Удобный предохранитель кнопочного типа расположен около спускового крючка. Мягкий переключатель режимов огня, не дающий демаскирующего металлического щелчка.

Эффективный дульный тормоз-компенсатор в виде горизонтальной восьмёрки даёт тихий выстрел, плюс такая необычная форма способствует самоочищению ствола.

Примкнутый горизонтально штык-нож не мешает стрельбе из подствольного гранатомёта.

Надёжность не хуже, чем у автомата Калашникова. Это почти невозможно для такой сложной системы, но… цитирую отрывок из американского справочника:

«Согласно российским источникам, АН-94 разбирается „обычными методами“, однако, как утверждается, надежность значительно возросла даже по сравнению с последними модификациями оружия семейства АК вследствие уже упоминавшегося широкого использования современных материалов и технологических процессов. Российские оружейники утверждают, что среднее количество выстрелов до первого отказа у АН-94 составляет 40 000, что на 150 процентов выше, чем у АК-74!»

Источник: Справочник «Стрелковое оружие России. Новые модели». Автор Чарли Катшоу.

Недостатки

Сложность конструкции. Курс обучения рядового бойца сборке-разборке, обслуживанию и стрельбе из этого оружия должен составлять, по мнению военных специалистов, не менее двух недель. Примечательно, что сборке-разборке и приёмам стрельбы из автомата Калашникова можно обучить за один день.

Магазин с патронами расположен не по центру, а под углом вправо, что мешает использовать его как опору при стрельбе лёжа. Автомат становится неустойчивым и точность снижается.

Нельзя прижимать подвижный ствол к опоре, пули полетят совсем не туда, куда надо.

Подствольный гранатомёт крепится только на специальном кронштейне.

При сложенном прикладе стрелять из автомата невозможно.

Дриоптический целик сильно сужает поле зрения при прицеливании и быстро забивается грязью. Однако целик подобной конструкции уже давно применяется в немецкой штурмовой «Лего-винтовке» G.36 фирмы «Хеклер и Кох», и немцы вроде не жалуются.

Дорог в производстве.

Однако всё это совсем не критичные недостатки. Особенно при использовании этого оружия профессиональными военными.

shkolazhizni.ru
