Инженерные боеприпасы (SD-2) — sd-2.html

Военно-Воздушные силы Германии (Die Luftwaffe)

Собственно, если быть точным и использовать современную терминологию, то это кассетный суббоеприпас, предназначенный для поражения личного состава осколками, образующимися из корпуса этого боеприпаса при его взрыве в воздухе во время снижения или на земле. В зависимости от типа и установки взрывателя срабатывание бомбы (взрыв) происходит либо в воздухе, в момент снижения,  либо на земле в момент удара о землю, либо на земле через определенное время, либо на земле при воздействии на нее (изменение положения, сдвигание с места).

Вот это последнее обстоятельство и дает основание считать SD-2, точнее, ее вариант SD-2B не только осколочной авиабомбой, но и противопехотной осколочной дистанционно устанавливаемой миной.  Обе бомбы   имеют определенные внешние различия (см. снимки) различаются типами   используемых взрывателей.

В бомбе SD-2A используется только ударно-дистанционный взрыватель типа 41. В  бомбе SD-2B используются ударно- дистанционный взрыватель типа 41А, взрыватель замедленного действия типа 67, взрыватели-ловушки типов 70А, 70B, 70B/1 и  70B (Abgeaendert)

По немецкой номенклатуре времен Второй Мировой войны SD-2 относилась к осколочным авиабомбам, применялась только Военно-Воздушными силами и миной не считалась. Варианты установки порядка взрыва бомбы по времени (после падения на землю) или от изменения ее положения (т.е. как мины) преследовали вспомогательные цели — затруднить или исключить оказание медицинской помощи раненым вследствие опасности поражения медперсонала взрывами бомб, лежащих на земле по истечении определенного времени или случайного задевания, касания  бомб, лежащих на земле.

Бомбы SD-2 укладывались в контейнеры (кассеты) следующих типов:

*Mark-500 Roden  -6 шт;
*AB-23 — 23 штуки;
*AB-4t — 24 штуки;
*AB-250-2 — 144 штуки;
*AB-250-3 -108 штук.

Бомба SD-2 могла комплектоваться одним из следующих взрывателей (из них только взрыватели серии  70 превращают бомбу в мину):

* Zünder 41, второе обозначение » A.Z.34-41 «.
Ударно -дистанционный.  Изменение режима срабатывания взрывателя устанавливается   поворотом шлица на верхней поверхности взрывателя в соответствующее положение («ZEIT» (время) или «AZ» (удар)) до укладки бомбы в кассету.
Взрыв в зависимости от установки  происходит  в воздухе  через определенное время после отделения от кассеты (2.9-3.5 сек.), либо от удара в момент касания земли. Время приведения в боевое положение 2.9-3.5 сек. с момента начала вращения ветрянки.

Этим взрывателем комплектовался вариант бомбы SD-2A.

* Zünder 41A, второе обозначение «Z./42» .
Ударно-дистанционный. Взрыв происходит   через определенное время после отделения от кассеты, либо от удара в момент касания земли. Изменение режима срабатывания взрывателя устанавливается   поворотом шлица на верхней поверхности взрывателя в соответствующее положение («ZEIT» (время) или «AZ» (удар)) до укладки бомбы в кассету.
Взрыв в зависимости от установки  происходит  в воздухе  через определенное время после отделения от кассеты (2.9-3.5 сек.), либо от удара в момент касания земли.
Время приведения в боевое положение 2.9-3.5 сек. с момента начала вращения ветрянки.
Этим взрывателем комплектовался вариант бомбы SD-2B.

* Zünder 67 -взрыватель замедленного действия. В зависимости от заводской установки взрывается через 0-30 минут после отделения от кассеты. Если заводская установка времени срабатывания установлена на 0, то бомба взорвется через несколько секунд после отделения от касеты, т.е. в воздухе подобно бомбе со взрывателем 41А, установленным  на режим «Zeit». От удара о землю не взрывается. На крышке взрывателя, как и у взрывателя 41   выштампованы знаки «А.Z» и «ZEIT» и имеется шлиц. Однако здесь они ложные, так как имеющийся между обозначениями шлиц не поворачивается.

Этим взрывателем комплектовался вариант бомбы SD-2B.

*Zünder 70A -взрыватель-ловушка c механико-химическим замедлителем. В боевое положение приводится через 5-6 минут после падения на землю. Взрывается при изменении положения бомбы. Если воздействия на бомбу оказано не было, то она автоматически самоликвидируется через 4-30 часов ( в зависимости от заводской установки и температуры воздуха) Он отличается исключительно высокой чувствительностью к  внешним воздействиям.

Бомба с этим взрывателем фактически является дистанционно устанавливаемой противопехотной осколочной миной   с самоликвидацией.
Этим взрывателем комплектовался вариант бомбы SD-2B.

*Zünder 70B -взрыватель-ловушка. Взрывается при изменении положения бомбы. Взрыватель 70В рассчитан на срабатывание от первого воздействия (сдвигание, изменение положения) после падения авиабомбы.  Его работа основана на сочетании работы часового механизма и инерционного баланса. Часовой механизм в сочетании с инерционным балансом (грузиком на оси) обеспечивает перевод взрывателя в боевое положение после  падения на землю и его срабатывание. В момент отделения бомбы от кассеты часовой механизм запускается за счет вывинчивания тросика с лопастями на конце и через полсекунды освобождает инерционный грузик, который в свою очередь стопорит часовой механизм. Толчок об землю в момент касания земли заставляет инерционный грузик повернуться и освободить часовой механизм, который через 5 секунд ставит взрыватель окончательно в боевое положение. Затем инерционный грузик, возвращается в первоначальное положение и   вновь останавливает часовой механизм.

Если бомбу потревожить, то инерционный грузик качнется и в вновь освободит часовой механизм, который приблизительно через 1 секунду расцепит стопорную  шпильку и подпружиненный ударник. Последний ударит по капсюлю и вызовет взрыв бомбы.
Можно считать, что датчиком цели мины (а бомбу SD-2B с этим взрывателем можно полагать только миной, т.к. она взорвется только от воздействия на нее цели) является инерционный грузик, который качается на оси.
Взрыватель  отличается исключительно высокой чувствительностью к  перемещению.

Этим взрывателем комплектовался вариант бомбы SD-2B.
Опасен и в настоящее время

*Zünder 70B/1 -взрыватель-ловушка. Модификация   Zünder 70B, от которого  отличается  только формой внутренних деталей.
Этим взрывателем комплектовался вариант бомбы SD-2B.
Опасен и в настоящее время.

*Zünder 70B (Abgeaendert) взрыватель-ловушка. Модификация   Zuender 70B, от которого он  отличается  незначительными изменениями в устройстве и тем, что вместо длинного тросика с двумя лопастями на конце имеет ветрянку, закрепленную прямо на шпинделе вращения.
Этим взрывателем комплектовался вариант бомбы SD-2B.
Опасен и в настоящее время.

Как правило бомбы со взрывателями замедленного действия составляли около 20% снаряжения кассеты, а бомб с взрывателями-ловушками не более 10%. Однако, в советских источниках указывается, что при бомбардировках советских тыловых промышленных объектов использовались кассеты, снаряженные   бомбами SD-2A исключительно со взрывателями Z67 и Z70B, преследуя цель затруднить аварийно-спасательные работы, тушение пожаров и возобновление производства.

В кассете бомба SD-2A находилась в сложенном виде. Четыре элемента ветрянки в виде двух лопастей и двух полубочек обнимали корпус бомбы. Специальные контровочные ленты бомбовой кассеты, охватывали четыре бомбы одного ряда, препятствуя раскрытию ветрянки, плюс обе половинки полубочки скреплены внизу шпилькой.

После того, как кассета раскроется и ничем не удерживаемая бомба освободится, то под действием пружин и набегающего потока воздуха элементы ветрянки раскроются, сдвинутся вверх по тросику и став по потоку в виде пропеллера,  начнут вращать тросик, а последний начнет вывинчивать из взрывателя предохранительный стержень.

Кроме того, в бомбу SD-2A взрыватель запрессовывается, а в SD-2B закрепляется штифтовым соединением.

Устроена бомба весьма просто. Корпус представляет собой толстостенный чугунный цилиндр, заполненный взрывчатым веществом. В боковой стенке имеется отверстие, в которое вделан взрыватель. Из взрывателя выходит металлический короткий трос, имеющий на конце ветрянку состоящую либо из двух дисков и двух полубочонков (SD-2A), либо из двух лопастей (SD-2B).

Носителями кассет с бомбами являлись самолеты-бомбардировщики Ju-87, Ju-88, He-111. Чаще всего бомбы SD-2 использовались пикирующим бомбардировщиком Ju-87, который мог нести до четырех кассет AB-250-2 (576 бомб SD-2) и накрыть одномоментно квадрат 300х300 метров.

По сути,  система самолет-кассета-бомба SD-2B являлась полноценной системой кассетного воздушного оружия и могла стать первой системой дистанционного минирования, столь развитых в настоящее время. Однако немцы недооценили эту систему, как систему минирования и  если  SD-2A и  SD-2B как осколочные бомбы применяли довольно широко и с высокой эффективностью, то в варианте мины SD-2B использовались только как вспомогательное, второстепенное средство и обычно только в сочетании с бомбовым вариантом.

По оценкам историка М.Кролла  во время «битвы за Британию» немцы использовали с высокой эффективностью около 12 тыс. SD-2. Эти мины очень затрудняли работы по спасению пострадавших из разрушенных домов, препятствовали тушению пожаров и привели к ранениям и  смертям  большого количества английских пожарных и медработников. Однако командование Люфтваффе из-за интриг в службах разведки Германии не получало информации о высоких боевых качествах SD-2 и не сумело в полной мере оценить это новое слово в минировании. Довольно широко немцы использовали SD-2 на Восточном фронте и в гораздо меньшей мере в Северной Африке.

После Второй Мировой войны американцы приняли на вооружение бомбу-мину SD-2  «Schmetterling» именно как авиационную систему минирования под названием «Butterfly» (Батрефлай), а бомбе-мине   SD-2 присвоили наименование AN M83.

Тактико-технические характеристики бомбы-мины SD-2B
Тип мины…………………………………. ………………………………………………. противопехотная осколочная
Материал корпуса…………………………………………………………………………………. чугун
Вес общий…………………………………………………………………………………………….. 2 кг.
Масса заряда ВВ (аммонит 40/60)…………………………………………………………… 213 гр.
Длина (по корпусу)………………………………………………………………………………. 8.89см.
Диаметр………………………………………………………………………………………………… 7.62 см.
Датчик цели……………………………………….. ……………………………………………….. инерционный
Ускорение срабатывания…………………………………………………………………….. 0.3-0.7  м/сек.сек.
Радиус зоны поражения………………………………………………………………………… 4-6м.
Температурный диапазон применения………………………………………………….. -10 — +30 градусов
Применяемый взрыватель (минный)……………………………………………………… Zünder 70A, Zünder 70B, Zünder 70B/1
Извлекаемость………………………………………………………………………………………. неизвлекаемая
Обезвреживаемость. ……………………………………………………………………………… необезвреживаемая
Самоликвидация /самонейтрализация……………………………………………………. нет/нет

Бомба-мина окрашивалась в черный, свинцово-серый, фельдграу, желтый или красный цвет. Кроме того, на ней могли быть нанесены цветные полосы  на желтых корпусах красный, на остальных желтый. Ряд серий этих бомб-мин поставлялся неокрашенным.

Обычно указывается, что зона поражения этой бомбы-мины до 30м., что явно  значительно преувеличено. Расчетные  данные дают цифру в 2-5 метров.

От автора. Существуют определенные неясности и трудности в обозначении авиационных взрывателей вообще, и в частности взрывателей к бомбе SD-2. Используемое мной в статье обозначение Zünder 41 и т. п. я применил для упрощения изложения материала. На самом деле слово Zünder в переводе с немецкого означает просто «Взрыватель».
Немецкая номенклатура обозначения авиационных средств взрывания включала в себя только группу цифр, иногда с добавлением одной буквы после цифр. Так что на самом деле все эти взрыватели должны обозначаться как 41, 41А, 67, 70А, 70В, 70В/1. В немецкой документации в отношении взрывателей 41 и 41 А встречаются аббревиатуры соответственно A.Z.34-41 и Z./42. В отношении же остальных в текстах пишется просто Zünder 41 и т.п., т.е. «взрыватель 41» (как я их обозначил в статье).
Не лучше дело обстоит и с их обозначением на корпусах самих взрывателей.
Например, на взрывателе 41 выбита окружности, внутри которой число 41.
На взрывателе 41А выбита окружности, внутри которой число 41 и правее буква А.
На взрывателе 67 выбита окружности, внутри которой число 67.
На взрывателе 70А не выбита никакая маркировка, кроме даты изготовления.
На взрывателях 70В, 70В/1 и модифицированном взрывателе 70В выбита окружности, внутри которой число 70 и правее буква В. (т.е. на всех одинаковая маркировка).
Насколько я мог понять из документации, поскольку эти бомбы укладывались в кассеты на заводе, то в войсках специалистов интересовали только обозначения этих кассет, но не их содержимого, и обозначения взрывателей это сугубо заводские обозначения и предназначены только для рабочих-сборщиков кассет. Отсюда и эта неясность и нечеткость.

Нередко в литературе при упоминании о бомбах  SD-2 одновременно упоминают и бомбу SD-1, причем без каких либо дополнительных пояснений, что дает основание полагать, что SD-1 является уменьшенным по весу вариантом бомбы SD-2. Это впечатление усиливается, когда выясняется, что и для той и для другой бомбы использовались одни и те же кассеты, в частности,  кассета AB-250-2. Однако SD-1 и SD-2 это две совершенно различные  бомбы, хотя и одного назначения.

Бомба SD-1 имеет вид и размеры 50-мм минометной мины. Часто  использовались и   немного доработанные  немецкая 50мм. минометная мина, либо  трофейная французская 50мм. минометная мина от миномета, получившего в Германии обозначение, GrWr 203(f)  или GrWr 37. Французское обозначение этого миномета «Mortier de 50mm modele 1935». Вариант бомбы из французской мины обозначался SD-1 frz.
В мине  штатный взрыватель   заменен бомбовым взрывателем ударного действия, удален хвостовой патрон с порохом и заменено хвостовое оперение.
По причине того, что французский миномет мог использоваться только в фортификационных долговременных сооружениях со специальным станком,  немцы отказались от использования французских минометов, а весьма внушительные запасы мин пустили в дело сначала в качестве осколочных кассетных авиабомб под индексом SD-1, а в конце войны, комплектуя их химическим нажимным взрывателем Glaszünder SF-14 стали использовать в качестве противопехотных мин нажимного действия под наименованием Behelfs- Schutzenmine W-1 (Be. Shue.Mi. W-1). Об этой мине будет отдельная статья.

Источники и литература

1.W. Fleischer. Deuche Landminen 1935-1945. Waffen-Arsenal. Band 164
2.Сайт (www.wehrmacht.punсkt.pl)
3.Сайт: (www.lexikon-der-wehrmacht.de/Waffen/minen.html)
4.Сайт (www.dpage.dial.pipex.com)
5. М.Зефиров. Штурмовая авиация Люфтваффе.АСТ. Москва. 2001г.
6.Коллекция А.В.Бондарева.
7.Минно-подрывные средства противника. Военное издательство НКО СССР. 1943г.
8.Авиационные бомбы и их обезвреживание.Учебное пособие для офицеров местной противовоздушной обороны. Военное издательство МВС СССР. 1949г.
9. ORDATA II. International Deminer`s Guide to  UXO Identification, Recovery and Disposal.
10.Сайт www.warbirdscresourcegroup.org.
11.Army Technical Manual TM 9-1985-2/Air Force Technical Order TO 39B-1A-9. GERMAN EXPLOSIVE ORDNANCE (Bombs, Fuzes, Rockets, Land Mines, Grenades & Igniters). 0 1325 005 0002. Departaments of the Army and Air Force. March 1953.
12.Инструкция по очистке местности бывших военных действий от взрывоопасных предметов. Военное издательство. Москва. 1964.
13.M.Croll. The  History of Landmine. LEO COOPER. Barnsley. 1998.

—***—



©Веремеев Ю.Г.

Главная страница
-инженерные боеприпасы

Заметки на полях. Мой отец, принявший свой первый бой на рассвете 22 июня 41 в городе Ломжа и закончивший войну 3 мая 45 на косе Фриш-Нерунг в Восточной Пруссии,  почему то называл «лягушками» именно эти SD-2, а не выпрыгивающие мины S.Mi.35.

И если о выпрыгивающих минах  он отзывался коротко и без особых эмоций, типа — мина, она и есть мина, не лезь куда не просят и все будет в порядке, то об SD-2 у него остались самые неприятные воспоминания. Он полагал их гораздо более эффективными и опасными. чем любые другие бомбы и говорил, что от них было одно спасение — блиндаж или вовремя нырнуть под днище танка, что, однако, тоже могло привести к печальным последствиям, т. к. танкисты во время воздушных налетов нервничали и норовили ездить с места на место.

Бомба-мина SD-2 в СССР (SD-2B «Schmetterling»)

Применение немецкой авиацией мин-бомб SD-2 (Spreng Dickenwend — 2B (SD-2B) «Schmetterling») в первые дни войны стало очень приятным сюрпризом для советских ВВС.
Не то, чтобы в СССР не подозревали о наличии такого класса боеприпасов (задолго до 22 июня 1941 года были на вооружении кассеты РРАБ, которые применяли во время Зимней войны и позже уже во время Великой Отечественной — по праву можно назвать во время Второй мировой войны, так как обе войны составляющие части одной большой — и может даже японцы на себе их почувствовали летом 45-го).
Немцы SD-2 стали применять практически с первых дней Второй мировой, а может и с первых — ещё при ударах по польским аэродромам (хотя скорее всего уже в ходе войны, если судить о том, что SD-1 из миномётных мин пошли уже во время войны, в частности с корпусами трофейных французских миномётных мин). Потом прошлись по Великобритании и утверждают, что впервые их применили при бомбардировке города Ипсвич (Ipsvich) в 1940-м году, там же их 28 октября впервые и обнаружили британские взрывотехники и смогли обезвредить (взрыватель не взвелся).
Вполне возможно, что данное фото сделано именно тогда. Небольшое дополнение — на фото американская копия — мибы-бомбы М83. Обознался.

Стоит отметить, что история разработки данной бомбы-мины вообще неизвестна! Я ни нашёл ни одной публикации, где указано имя конструктора или хотя бы контора, где это сделали.
Ну а во всей своей красе SD-2 показали себя во время операции Барбаросса.
Знали ли в СССР о существовании это бомбы до 22 июня 1941 года — неизвестно. Вполне возможно, что поступали сведения от разведки в Великобритании, ведь британцы и фильм сняли, вроде как не секретный.

Никаких специальных мер по борьбе с таким оружием нет. Просто должна быть организована система ПВО, которая не позволит сбрасывать хоть обычные авиабомбы, хоть какие-либо кассетные боеприпасы.
В СССР к 22 июня 1941 года это организовано не было. Точнее ВВС думали, что это организовали, но немецкий план удара по советским аэродромам был организован лучше и Люфтваффе прошлись катком по советским аэродромам в первые дни плана Барбаросса. Достаточно активно применялись в атаках аэродромов и SD-2.
На сайте warspot была серия статей, посвященная этой операции. Вот и несколько фото из статей оттуда же.
Вставший на нос при вынужденной посадке Bf 109E позволяет рассмотреть четыре подфюзеляжных пилона, на каждый из которых подвешивалось по 24 двухкилограммовые бомбы-мины SD-2

​Бомбардировщик Ju 88 мог нести до 360 осколочных 2-килограммовых бомб SD-2, которые при сбросе с малой высоты создавали сплошную полосу поражения размерами до 50 на 300 метров. Видно, с какой высоты сбрасывались бомбы. В таких условия опытные экипажи практически не могли промахнуться.

А вот подвеска SD-2 под брюхо какого-то немецкого ераплана.


Тогда же появились и первые описания SD-2 (сделанные на основе трофейных документов), только почему-то в советских бумагах она упорно именуется как ГД-2.

А было и описание, сделанное типографским способом — качественная печать и т.д.

К огромному сожалению я не знаю где было отпечатана данная инструкция и какая дата. О том, что это самое начало войны говорит тот факт, что название мины S.Mi.35 ещё неизвестно, а также взрывателей.

А потом…А потом наступило белое пятно в истории SD-2 на Восточном фронте. Она не показана в книгах и пособиях и не попала в «Минно-подрывные средства противника» издания 1943 года. Мина-бомба SD-2 была описана во 2-м дополнении, которое увидело свет аж в 1945 году!
В авиационных изданиях она описана была ранее. Была издана специальная инструкция (скан которой я ранее выкладывал в инет уже лет 10 тому назад)

И в 1943-м году она снова появляется в армейских сводках, и снова ГД-2, хотя уже давно знали правильное название.

Видимо немцы после начала войны с СССР SD-2 применяли не очень активно, а когда инициатива перешла в руки РККА, то отступая стали снова встречаться эти бомбы-мины. В инструкции пишется, что они могут с успехом применяться советскими самолётами, но о таком мне слыхивать не приходилось. Возможно спецы по авиации когда-то приведут подобные примеры.
При чём в одном документа назвали бомбой-лягушкой (хотя и в инструкции выше тоже упомянуто)

По какой причине приписали такие свойства не ясно. Правда, это немного пересекается со словами Веремеева о том, что его отец именно SD-2 называл «лягушкой», а не S.Mi.35.
«Мой отец…почему то называл «лягушками» именно эти SD-2, а не выпрыгивающие мины S.Mi.35.»

Дополнительно стоит отметить, что мины-бомбы SD-2 представляют серьёзную опасность по сей день! Толстостенный корпус позволяет прекрасно сохраниться заряду ВВ, и сами взрыватели сделаны не из картона. С каждым годом вероятность срабатывания уменьшается, но эту возможность ни в коем случае нельзя исключать! Это не тот боеприпас, который прощает шалости.

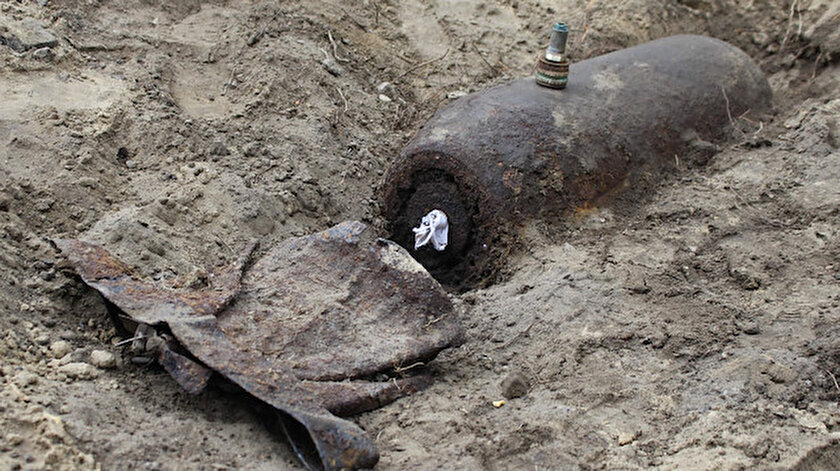

В интернете не мало фотографий, где корпуса перемещают. Зачастую автор или не показывает в каком состоянии он нашёл мину-бомбу: не редко крыльчатки не открыты и взрыватель вообще не взвёлся, но если крыльчатки раскрылись, то лучше вообще не трогать, а позвонить в полицию и сообщить о находке.

Tags: Авиация, ВМВ, бомбы, мины РККА, немцы

Немецкие авиабомбы 1930-40-х г.г.

А.Б.Широкорад

1-зажигательная бомба; 2-осколочная 10-кг бомба; 3-фугасная 50-кг брмба

На вооружении германской авиации состоял довольно широкий ассортимент авиабомб — осколочных, осколочно-фугасных, фугасных, зажигательных, химических и др.

Фугасные авиабомбы подразделялись по калибру (весу) и толщине стенок. Основные калибры: 50, 250, 500, 1000, 1800 и 2500 кг. По толщине стенок корпуса различались на тонкостенные SC с цилиндрической средней частью, приваренным носовым коком и привинченным хвостовым обтекателем со стабилизатором (бомба снаряжалась через донную часть) и толстостенные SD — цельнолитые, хвостовой обтекатель привинчивался после снаряжения бомбы.

На основе толстостенных бомб делались бронебойные и ракетно-фугасные (с ракетным двигателем для поражения бронированных и железобетонных целей) бомбы. Они обозначались PC и PS.

Бомбы оснащались боковыми взрывателями. Подвесная система была в виде одного ушка или колодки (для тяжелых бомб). Чтобы уменьшить глубину проникновения бомб в грунт и увеличить эффект ударной волны, к головной части некоторых бомб приваривали кольцо или чугунные наконечники в виде лемеха.

Фугасные авиабомбы калибром до 1000 кг окрашивались в серый цвет, а калибром свыше 1000 кг — в светлоголубой.

Фугасные, осколочно-фугасные и осколочные бомбы; 1 — SC 50; 2 — SC — 100; 3 — SD 250; 4 — SC 250; 5 — SD 500; 6 — SD 1000; 7 — SC 1000; 8 — SC 2500

Осколочные авиабомбы обозначались буквами SD и BdC. Корпуса бомб делались стальными литыми из двух стальных труб разных диаметров, вставленных одна в другую, пространство между трубами заполнялось стальными осколками или бетоном (бетонные SBe-1). Окрашивались эти бомбы в основном в темно-серый цвет (SD-2 — в зеленый, SD-1 — в лимонно-желтый). Осколочные авиабомбы малых калибров укладывались в контейнеры, в том числе в контейнеры типа АВ.

Необычным конструктивным решением отличалась осколочная бомба SD-2. Сама бомба находилась в цилиндрическом кожухе. Кожух состоял из двух подпружиненных половинок. Бомба взводилась с помощью тросика, один конец которого крепился к взрывателю, а другой, с ограничителем, выводился наружу через отверстие в корпусе.

Зажигательная бомба, собранная из нескольких частей. Воспламенялась с помощью двух небольших зажигательных бомб, прикрепленных сбоку.

Зажигательные авиабомбы выпускали в корпусах соответствующих по калибру тонкостенных фугасных авиабомб. Были чисто зажигательные бомбы, обозначавшиеся Вг С — (50, 250 кг и т. д.), Flam С — (50, 250 кг и т.д.) и фугасно-зажигательные бомбы Spre С — (50, 250 кг и т.д.). В некоторых бомбах кроме термитных патронов находились стальные осколки и тротиловый заряд. Окрашивались зажигательные авиабомбы в темно-серый цвет.

Применялись и составные зажигательные авиабомбы большого калибра, которые изготавливались во фронтовых условиях. К баку с зажигательной смесью крепились носовой и хвостовой (со стабилизатором) обтекатели от тяжелых фугасных авиабомб, подвесная система и запал в виде двух малокалиберных зажигательных авиабомб.

Дымовые бомбы NC делались в корпусах, соответствующих по калибру SD. Они были темно-серые с полосками того цвета, какой дым давала бомба.

На стабилизаторах некоторых фугасных и осколочных авиабомб немцы приваривали «свистки». Падение таких бомб сопровождалось пронзительным свистом, который вызывал панику у морально неустойчивой пехоты. Для обстрелянных же частей он служил предупреждением об опасности.

Для поражения бортов надводных кораблей немцы спроектировали так называемые глиссирующие 800-кг бомбы с небольшим реактивным двигателем SB-800RS . Эти бомбы имели шарообразную боевую часть диаметром 750 мм и кольцевой стабилизатор. Общая длина бомбы 1910 мм. Сброс бомб происходил на малой высоте, около 20 м, с дистанции 4,0-4,5 км от цели. После сброса срабатывал твердотопливный двигатель, и бомба летела горизонтально, а затем касалась воды под малым углом. Хвостовая часть и стабилизатор отваливались, а боевая часть делала несколько рикошетов и ударялась в борт корабля противника. На испытаниях боковое отклонение от цели составляло до 55 м при дальности сброса 4,5 км. Однако точность глиссирующей бомбы очень зависела от состояния моря и силы ветра, поэтому в 1944 г. работы над ней были прекращены.

Обычные бронебойные бомбы весом от 500 до 1800 кг были приняты на вооружение в 1940 г. Их боевое применение показало, что при бомбардировке с небольших высот (700-1500 м) скорость падения бомб не обеспечивала пробития всех броневых палуб линкоров или тяжелых крейсеров. Увеличение же высоты бомбометания до 5-7 км резко снижало вероятность попадания в корабль.

В 1942 г. на вооружение люфтваффе были приняты 3 реактивные бронебойные авиабомбы: PC500RS «Паулина», PC1000RS «Поль» и PC1800RS «Пантера» весом соответственно 500, 100 и 1800 кг. Небольшой твердотопливный двигатель, установленный в хвостовой части бомб, сообщал им дополнительную вертикалью скорость около 160 м/с, тем самым он существенно увеличивал их бронепробиваемость.

1 — бомба-торпеда BT 200; 2 — PC 1000; 3 — SB 800R-5 250; 4 — X-1.

Приведем данные нескольких германских обычных авиабомб. Самые маленькие зажигательные авиабомбы были весом всего в 1 кг. Их длина 350 мм, а диаметр 50 мм. Были такие же маленькие осколочные бомбы, причем часть из них делали из 50-мм минометных мин.

  • 10-кг осколочные бомбы имели длину 585 мм, диаметр 86 мм.
  • 50-кг осколочные бомбы имели длину 1100 мм, диаметр 200 мм.
  • 250-кг осколочно-фугасные бомбы имели длину 1630-1651 мм, диаметр 368-370 мм. Вес ВВ-112,5 кг.
  • 500-кг осколочно-фугасные бомбы SC-500 имели длину 2022 мм, диаметр 470 мм.
  • 1000-кг фугасные бомбы SC-1000 имели длину 2660 кг, диаметр 660 мм.
  • 1800-кг фугасные бомбы SC-1800 имели длину 3500 мм, диаметр 660 мм.
  • 2500-кг фугасные бомбы SC-2500 имели длину 3900 мм, диаметр 820 мм.
  • «История авиационного вооружения» / А. Б.Широкорад /

SD 2 Шметтерлинг | Оружие и боевые действия

Немецкая кассетная бомба SD 2 Schmetterling («бабочка»), доставляемая по воздуху, по-видимому, является первой специально разработанной системой постановки наземных мин, используемой в бою. Впервые он был применен против поляков в сентябре 1939 года. Немцы применяли воздушно-ударные (СД 2А (41) и СД 2Б (41) А), противопомеховые (СД 2Б (70) Б, с выбираемым самоуничтожением время от четырех до тридцати часов) и временной задержки (СД 2Б(67) с задержкой 5-30 минут) взрыватели со своими СД-2. «Все три типа взрывателей использовались без разбора в одном и том же контейнере». Люфтваффе использовало Schmetterling с малой высоты в качестве суббоеприпасов, которые несли в AB 23 (23 SD 2), AB 70-3 (22 SD 2), AB 250-1 (96 SD 2), AB 250-2 (144 SD 2), AB 250-3 (108 SD 2), Mk 500 (6 SD 2) и AB 24t (24 SD 2). К маю 1941 года пятнадцать различных групп люфтваффе располагали специально модифицированными самолетами (пять Ju-88, три Do-17, четыре Me-109 или три Ju-87), необходимыми для размещения SD 2. Каждая модифицированная Ju-88 или Do-17 могли выдать 360 SD 2, а модифицированный Me-109 или Ju-87 мог выдать 96 SD 2. Немцы планировали модифицировать две группы Ме-110 (каждая способна выдавать 96 SD 2s) начиная с июля 1941 года. «Пока фронт оставался подвижным, эти бомбы оказывались очень эффективными, хотя, к сожалению, в дефиците». Однако эффективная противовоздушная оборона могла ограничить возможности Люфтваффе по их применению. Хотя у немцев было несколько других типов кассетных бомб (например, СД-1, СБ-3, СД-4 (с кумулятивным зарядом) и СД-10), ни один из них не был взорван для использования в качестве наземной мины, и они не использовались в сопоставимых количествах. по сравнению с SD 2. Кроме того, немецкий контейнер ABB 500 мог нести 2200 «гусиных лапок» (игл). Интересно, что эти ранние кассетные бомбы (со взрывателями помехоподавляющего действия) официально не назывались «минами» до войны во Вьетнаме. Возможно, словарь в отношении этих устройств развился таким образом, потому что противопехотные мины произошли от кассетных бомб, а также потому, что они располагались на поверхности земли, а не закапывались, как наземные мины.

Королевский инженер-майор Артур Хартли, выполнявший работы по обезвреживанию боеприпасов во время битвы за Британию, отметил, что в 1942 году одним из основных событий стало более широкое использование немцами бомб-бабочек. «Бабочки-бомбы уже появлялись как случайная и незначительная составляющая дозы в крупных рейдах, но только теперь они стали применяться регулярно. В течение года в отчетах почти о каждом рейде фиксировалось их использование и нанесенные ими потери. Эти маленькие устройства, каждое из которых весило два килограмма (около 4 ½ фунта), запускались с бомбардировщика в контейнере из листового металла, который обычно был рассчитан на двадцать три или двадцать четыре… ​​После того, как бомба-бабочка была приведена в действие, ее нельзя было обезвредить снова. . Единственным методом утилизации был подрыв на месте… Поскольку их толстостенные корпуса давали мощное осколочное действие и делали их очень эффективным противопехотным оружием, при их учете приходилось проявлять большую осторожность. Несколько офицеров и унтер-офицеров были убиты в разное время не бомбой, которую они должны были обезвредить, а сочувствующим взрывом другой, не обнаруженной неподалеку. Таким образом, обычно необходимо было учитывать каждую бомбу в партии, прежде чем можно было начать снос; Легче сказать, чем сделать, потому что, хотя обнаружение первоначального контейнера указывало бы на число, разбросанное по определенному месту, эти отвратительные маленькие мобильные мины-ловушки обладали необычайной способностью прятаться в садовых изгородях, высокой траве и тысячах других мест. ” Начиная с насыщенного рейда на восточный Лондон и Эссекс, Люфтваффе начали использовать SD 2 «очень эффективно». Самое интенсивное их применение против городских районов произошло 13 июня на Гримсби и Клитхорпс, когда Люфтваффе сбросили «большое количество чувствительных мин-ловушек типа пост-удара» (тем не менее, большинство SD-2 имели взрыватели замедленного действия). ) и почти остановили оба города. За это время одна рота (№ 3) обезвредила 1500 бомб-бабочек. «Учитывая, насколько успешно этот рейд нарушил движение и производство, естественно опасались, что это будет прелюдией к серии… Но ожидаемые рейды так и не осуществились… Нет никаких сомнений, что это было, по крайней мере частично, из-за значительного улучшения безопасности. договоренности. Несмотря на масштаб операции, кажется, что немцы так и не осознали в полной мере возможности бомбы против гражданских целей.

Ссылки

Неразорвавшаяся бомба, История обезвреживания бомб, Артур Хартли, W.W. Norton & Company, Нью-Йорк, 1958, стр. 213. Неспособность использовать SD-2 против операции «Оверлорд» может быть связана с тем, что У люфтваффе были более приоритетные задачи (такие как защита родины и борьба с русскими) или то, что они, возможно, исчерпали свой запас СД-2 и так и не пополнили его.

#

Немецкая SD 2B Schmetterling также эффективно использовалась против русских во время операции «Барбаросса», начавшейся 19 июня.41. SD 2B, оснащенная химико-механическим взрывателем длительного замедления (70)A и помехоподавляющим взрывателем с выбираемым временем самоуничтожения от четырех до тридцати часов, представляет собой одну из первых самоуничтожающихся разбрасываемых мин. Тем не менее, немцы запретили использовать SD 2 с противопомеховыми взрывателями против отступающего противника из-за опасности для своих сил. SD 2 с противопомеховым взрывателем предназначался для использования против целей в тылу врага только для «беспокоящего эффекта». Немцы «по крайней мере понимали ценность этих маленьких бомб против боевых порядков. Полковник С. М. Ловелл, член британской военной миссии в СССР, в обязанности которого входило консультирование по вопросам обезвреживания бомб, обнаружил, что русские придавали большое значение бомбе-бабочке… Использование ее в больших количествах стоило Красной Армии больших затрат. потери и эффективно сдерживали движение формирований. Русские солдаты были вынуждены подрывать бомбы ружейным огнем, что наверняка привело к жертвам, поскольку дальность осколков бабочки составляла сотню ярдов, на этом расстоянии она представляла собой в лучшем случае плохую мишень, а стрелок должен был получить к бомбе».

Во время кампании в Северной Африке фельдмаршал Роммель использовал разбрасываемые мины. 5 апреля 1941 г. майор Хеймер, один из его штабных офицеров, «был отправлен с заданием на двух самолетах заминировать пути к востоку от Мечили», предположительно для дальнейшей изоляции этого поста в рамках подготовки к атаке. В период с августа по сентябрь 1942 года люфтваффе сбросили «многие тысячи» «бабочек» только в районе 2-й новозеландской дивизии, но причинили мало потерь. В конце октября во время операции «Лайтфут» немецкая авиация сбросила SD 2 на артиллерию 2-й новозеландской дивизии, по-видимому, в одной из первых попыток повторно установить минное поле, которое 8-я британская армия прорвала ранее в бою. Люфтваффе также использовало SD 2 в Тунисе и Италии.

В трудные дни в Анцио в феврале 1944 года «Противник в своих ночных атаках все чаще использовал противопехотные бомбы-бабочки, что привело к жертвам на всем плацдарме». Солдаты, служившие в Анцио, ссылались на немецких пилотов, которые регулярно сбрасывали цепочки противопехотных бомб, которые с треском рассеивались, Попкорн Пит. Они приземлились на каждом углу плацдарма. «В период с 22 января по 12 марта противопехотные бомбы, сброшенные с немецких самолетов, убили 40 человек и ранили 343». 7 февраля немецкий самолет, атакованный британскими «Спитфайрами», сбросил свои кассетные бомбы. На плотно укрепленном плацдарме они упали на 95-й эвакогоспиталь, 28 убито и 64 ранено. «В результате двух налетов 17 марта убито 16 и ранено 100».

Во время подготовки к вторжению в Европу британцы были глубоко обеспокоены использованием бомб-бабочек против зон сортировки и посадки. «Таких ударов ни по портам и их окрестностям, ни по густонаселенному Канскому полуострову (в Нормандии) не производилось. Пренебрежение таким очевидным, эффективным и экономичным оружием в такое время, насколько известно автору, никогда не было удовлетворительно объяснено». Впечатленные эффективностью SD 2, США попытались скопировать его как M83. После многочисленных испытаний Абердинского испытательного полигона через 1944, армия США стандартизировала кассетную бомбу с тремя различными типами взрывателей (импульсный M129, M130 Clockwork с длительной задержкой и M131 Anti-Disturbance) и контейнерами двух разных размеров (адаптерами кассет M15 и M16, вмещающими 24 и 90 M83 соответственно). , испытания продолжались до лета 1945 года. Однако «отказ взрывателя и тенденция к слишком быстрому срабатыванию кассеты после выпуска иногда приводили к обескураживающему опыту использования бомбы в полевых условиях». Следовательно, M83 не участвовал в боевых действиях во время Второй мировой войны. Однако США использовали его в Корее и Вьетнаме.

Вскоре за немцами последовала Италия, разбросавшая по воздуху «термос-бомбы» (также называемые противопехотными бомбами 4-AR Manzolini). Как и SD 2, термосные бомбы также поставлялись с предохранителем от помех / взрывателем с задержкой по времени (но, по-видимому, без ударного взрывателя). Функция временной задержки взрывателя Manzolini заставляет бомбу-термос самоликвидироваться через 60–80 часов после ее развертывания. Двадцать четыре термос-бомбы можно было нести в качестве суббоеприпасов в контейнере, сбрасываемом с самолета. Они дебютировали в бою против 4-й индийской дивизии под командованием англичан в Египте 14 сентября 19 г. 40. «Группа итальянских бомбардировщиков засыпала районы Баккуша и Нагамиша термосами и противопехотными бомбами в виде палочек для бритья — маленькими злобными приспособлениями, которые взрывались при перемещении. Неосторожный офицер и еще четыре рядовых были убиты, подбирая эти ракеты. Для борьбы с ними были изобретены грубые бороны, буксируемые перевозчиками, но какое-то время естественное любопытство брало свое, и эти мины-ловушки сохраняли значительную неприятную ценность». Во время последующей кампании в Северной Африке итальянцы использовали их в достаточно большом количестве. Например, итальянцы также сбросили бомбы-термосы на 6-ю австралийскую дивизию, когда она обложила Бардию 19 января.41 и прикрыть их отступление по тропам к западу от Тобрука в феврале. Однако 4 апреля 1941 года, когда Роммель руководил наступлением своей 5-й легкой дивизии (которая позже стала известна как 21-я танковая дивизия) вдоль реки Триг-эль-Абд к ливийскому побережью между Дерной и Тобруком, оставшиеся бомбы-термосы представляли некоторую проблему. . Один итальянский генерал с тревогой заметил Роммелю: «Этот след — путь смерти! Два месяца назад, во время нашего отступления, мы наполнили его минами Термос. Роммель проигнорировал его возражения. Следовательно, «мощные взрывы внезапно осветили небо, когда были поражены первые мины термоса. Грузовик с боеприпасами взорвался огненным шаром, осветив пустыню на много миль вокруг». Итальянцы также использовали их во время осады Тобрука в апреле и мае. Во время операции «Крестоносец» 19 ноября.41, 6-я новозеландская инженерная рота имела «неприятный опыт, разбив лагерь в гнезде термосных бомб, одна из которых сообщила о своем присутствии, взорвавшись под грузовиком лейтенанта Макфарланда. «Всю ночь мы шли на цыпочках; обозначил еще 20 с лишним без дальнейшего взрыва, затем вышел и поджег их ружейным огнем. МакФарланд не пострадал, но грузовик был сильно потрепан под днищем». избегали), они обычно приводили к жертвам среди неосторожных.

Однако, по-видимому, имеется мало информации об использовании британцами своих мин воздушного рассеяния, называемых осколочными бомбами Mk II. Он был оснащен взрывателями с длительным замедлением (заводская настройка до 6 часов на хвостовом взрывателе № 880) и / или противопомеховыми взрывателями (хвостовые взрыватели № 881 и № 883). На них (или что-то подобное) ссылается фельдмаршал Роммель. Описывая действия в ночь на 2 сентября во время неудачной атаки в битве за Алам-Хальфа, «Африканский корпус, часть итальянских танковых дивизий и 9-я0-я легкая дивизия снова подверглась безостановочному обстрелу мощными соединениями британских бомбардировщиков… огромное количество H.E. и осколочные бомбы, даже несколько фугасов, сброшенных на территорию, занятую моими войсками… Сотни наших машин были уничтожены или повреждены». Британский «Кассетный снаряд 500-фунт. № 7 Mk I» мог нести 56 осколочных бомб Mk II.

Во время Корейской войны, начавшейся 31 мая 1951 года, «стремясь установить блокпосты, 3-й бомбардировочный авиаполк B-26 разбрасывал бомбы-бабочки М-83 в заранее подготовленных узких местах на основных путях снабжения противника». ВВС США использовали «кластерные адаптеры» M15 и M16 для переноски M83, каждый из которых вмещал 24 или 9 патронов.0 боеприпасов соответственно. Судя по всему, B26 Intruder (который часто сбрасывал M83 в Корее) мог нести до четырнадцати кластерных адаптеров M16 (всего 1260 M83). В конечном итоге американские копии немецкого SD 2 были оснащены одним из трех вариантов взрывателя: ударным (M129), часовым механизмом с длительной задержкой (M130) или противопомеховым (M131). ВВС США продолжали совершенствовать свою тактику минирования. Начиная с конца августа 1952 года, «с последним светом истребители-бомбардировщики обстреливали отдельные перекрестки шоссе, а с наступлением темноты два самолета-нарушителя B-26 сбросили бомбы-бабочки и боеприпасы замедленного действия на прилегающие подъездные и второстепенные дороги. Каждую ночь на шоссе к югу от Пхеньяна и на боковой дороге, ведущей в Вонсан, обычно устанавливались два крупных и два второстепенных блокпоста. Через сорок пять минут после установления крупного блокпоста и с такими интервалами в течение всей ночи отдельные самолеты-нарушители B-26 совершали вооруженные разведывательные вылеты над изолированными дорогами, атакуя заглохшие машины… осколочными бомбами. Новая тактика сработала. В районе блокпоста часто находили и уничтожали до 25 автомобилей, а сентябрьские заявления об уничтожении выросли до 2167 автомобилей». На пути к прекращению огня заключенные-коммунисты «заявили, что они были сильно деморализованы бомбами-бабочками, на которые они наткнулись в темноте».

Тем не менее, неэффективные (или отсутствующие) отчеты о местах сброса M83 могут создать проблемы для дружественных наземных войск. Например, «В районе Хунчхон [1-я] кавалерийская дивизия 15 [марта 1951 года] быстро стояла вдоль реки Хунчхон, ожидая подхода морской пехоты справа от нее. Сильные позиции противника на хребте к востоку от Хунчхона остановили морскую пехоту в этом районе, но в крайнем левом углу зоны морской пехоты сам город пал под ударами 1-го батальона 7-го полка морской пехоты в полдень. Моторизованный патруль, вошедший первым, обнаружил город разрушенным и незащищенным. На обратном пути, после взрыва, повредившего грузовик, патруль обнаружил, что бомбардировщики Дальневосточных ВВС обильно разбросали восточную часть города небольшими бомбами [бабочка M83], настроенными на взрыв, если их потревожить. Рота инженеров морской пехоты приступила к неудобной задаче по обезвреживанию этих взрывчатых веществ, в то время как 1-й батальон прошел и занял высоту непосредственно к северо-востоку от города.

Ссылки и примечания:

  1. Немецкие взрывоопасные боеприпасы (бомбы, взрыватели, ракеты, наземные мины, гранаты и воспламенители), TM 9-1985-2, Департаменты армии и ВВС, Вашингтон, округ Колумбия, Март 1953 г., страницы 33–42, 95–108, 132–134, 187. Неразорвавшаяся бомба, история обезвреживания бомб, Артур Хартли, WW Norton & Company, Нью-Йорк, 1958, страницы 132–134. «Те [SD-2], оснащенные чувствительными взрывателями после удара, часто детонировали от удара, вызванного взрывом другой бомбы из этой партии поблизости». Операции ВВС Германии в поддержку армии, Пол Дайхманн, Исторические исследования ВВС США: № 163, Arno Press, Нью-Йорк, страницы 43–44.
  2. British Explosive Ordnance, TM 9-1985-1, Министерство армии, июль 1952 г., страницы 5, 6, 187-189, 201-203, 208-210, 220-224, 229-233, 236-237, 258 -260, 279-281, 285-289; и Japan Explosive Ordnance, TM 9-1985-4, Министерство армии, март 1952 г. , страницы 144–154, 179–182. Из основных участников Второй мировой войны только Советский Союз, по-видимому, не разработал какую-либо форму рассеиваемой наземной мины. См. Советские взрывоопасные боеприпасы (Вторая мировая война) (Русские боеприпасы), DTIC № ADB031828, 19 января.44, особенно стр. 4.
  3. Документы Роммеля, отредактированные Лидделлом Хартом, Harcourt, Brace, & World, Нью-Йорк, 1953, страницы 113-114. 2-я новозеландская дивизионная артиллерия, У. Э. Мерфи, Отдел исторических публикаций, Департамент внутренних дел, Веллингтон, Новая Зеландия, 1967 г., стр. 397, 401. См. Поворотный момент, С инженерами Новой Зеландии в Эль-Аламейне, стр. 181–182. См. также «Операции ВВС Германии в поддержку армии», Пол Дайхманн, Историческое исследование ВВС США № 163, Arno Press, Нью-Йорк, 19.62, стр. 43. Однако это исследование ошибочно в одном отношении, SD-2 (а не SD-1) впоследствии был скопирован американцами. См. также German Explosive Ordnance (бомбы, взрыватели, ракеты, противопехотные мины, гранаты и воспламенители), TM 9-1985-2, Департаменты сухопутных и военно-воздушных сил, Вашингтон, округ Колумбия, март 1953 г. , стр. 34–35, 97. -98, 100-110. Об усилиях майора Рейда из Королевских инженеров Новой Зеландии по демонтажу немецкой мины-бабочки летом 1942 года см. «Поворотный момент», «С инженерами Новой Зеландии в Эль-Аламейне», стр. 112–113. На сегодняшний день не было найдено никакой информации, в которой обсуждаются методы, используемые Осью для применения или обозначения местоположения своих разбрасываемых мин (однако сохранились карты, на которых показаны общие районы, в которые они были сброшены). В случае с Германией представляется, что, учитывая небольшое их количество, «доктрина» их использования была оставлена ​​на усмотрение либо старшего наземного командира, либо его штабного офицера ВВС. По крайней мере, в Северной Африке разбрасываемые мины Оси, похоже, не были хорошо интегрированы ни в одну из наземных тактических операций. Северная Африка, 1940-1943, Противоминная и противоминная война, Инженерное агентство по запасам ресурсов, Вашингтон, округ Колумбия, июнь 1972 г., стр. 15, 20, 30, 50 и 51.
  4. Северная Африка, 1940–1943 гг., Противоминная и противоминная война, стр. 15. Справочник Люфтваффе, 1939–1945 гг., Альфред Прайс, Charles Scribner’s Son’s, Нью-Йорк, Нью-Йорк, 1997 г., стр. 42.
  5. Anzio Beachhead, 22 января — 25 мая 1944 г., CMH Pub 100-10, Центр военной истории армии США, Вашингтон, округ Колумбия, 1948 г., страницы 52-53. На фотографии в этой книге показана часть кассетной бомбы AB 500-1. Анцио, Неудачная игра, Мартин Блюменсон, Dell Publishing Company, Нью-Йорк, 1963, стр. 145, 147.
  6. Неразорвавшаяся бомба, История обезвреживания бомб, Артур Хартли, WW Norton & Company, Нью-Йорк, 1958, стр. 213. Неспособность использовать SD-2 против операции «Оверлорд» может быть связана с тем фактом, что у Люфтваффе были более приоритетные задачи ( таких как защита родины и борьба с русскими) или то, что они, возможно, исчерпали свой запас СД-2 и так и не пополнили его.
  7. Департамент артиллерийского вооружения: планирование боеприпасов для войны, Констанс Маклафлин Грин, Гарри С. Томсон и Питер С. Рутс, Управление начальника отдела военной истории, Министерство армии, Вашингтон, округ Колумбия, 1955, стр. 461.
  8. 1-я кавалерийская дивизия и их 8-й инженерный полк в Корее, под редакцией Фрэнка Армстронга, Bull Run of Vermont, South Burlington, Vermont, 1993, стр. 180.
  9. Вьетконговские мины-ловушки, мины и методы противоминной борьбы, TC 5-31, штаб, министерство армии, декабрь 1969 г., стр. 2-11.
  10. Северная Африка, 1940–1943 гг., Противоминная и противоминная война, Инженерное агентство по инвентаризации ресурсов, Вашингтон, округ Колумбия, июнь 1972 г., стр. 15 (на основе Четвертой индийской дивизии, Стивенс, Констебль, Лондон, 19).55, страницы 37-38), 20, 30, 44, 51. Утверждения о том, что это было первое применение разбрасываемых мин, неверны, и не похоже, что итальянская конструкция повлияла на немецкую разработку SD 2. Что касается технических данных, см. Italian and French Explosive Ordnance, TM 9-1985-6, Департаменты сухопутных и военно-воздушных сил, Вашингтон, округ Колумбия, март 1953 г. , стр. 3, 24-25, 59-60). Капрал Тед Мэдиган (сапер из Новой Зеландии) и майор «Вадди» Вадисон, королевские инженеры, разобрали неразорвавшуюся термосную мину в конце 19 века.40 и узнал, как это работает. См. Новозеландские инженеры, Ближний Восток, стр. 16. Trail of the Fox, Дэвид Ирвинг, Кларк, Ирвин и компания, Торонто, 1977, стр. 76-77. Die 5. (лей.)/21. Танковая дивизия в Северной Африке, 1941–1943 гг., Хайнц-Дитрих Абергер, Preußischer Militär-Verlag, Reutlingen, 1994, стр. 44–45.
  11. ВВС США в Корее, 1950–1953 гг., Роберт Ф. Футрелл, Управление истории ВВС, ВВС США, Вашингтон, округ Колумбия, 1983 г., стр. 131, 132, 165, 302, 327, 328. Однако Затем оказалось, что «практически невозможно оценить успех или неудачу» мин замедленного действия против вражеских линий снабжения, следовательно, «бомбардировочное командование вскоре отвергло эту тактику». Брукс подал заявку на патент 19Октябрь 1942 г., чтобы улучшить 3000-летнюю конструкцию калтропа, однако неясно, был ли кальтроп, сброшенный США в Корее, каким-либо образом связан с этим патентом. Большинство патентов США и Европы доступны в Интернете по адресу http://gb.espacenet.com/, однако для более старых патентов необходимо знать номер или быть готовым к поиску по «патентной категории».
  12. Приливы и отливы, ноябрь 1950 г. — июль 1951 г., Билли К. Моссман, Армия США в Корейской войне, Центр военной истории Армия США, Вашингтон, округ Колумбия, 1990 переиздание, стр. 328, доступно в Интернете по адресу: http://www.army.mil/cmh-pg/books/korea/ebb/fm.htm.

Нравится:

Нравится Загрузка…

Хронология использования кассетной бомбы | Кассетные бомбы

Кассетные боеприпасы использовались более чем 20 государствами во время вооруженных конфликтов в более чем 35 странах.

Хронология использования кассетных бомб

Подробная информация обо всех случаях использования доступна через Монитор кассетных боеприпасов и в профилях отдельных стран.

  • 2012–2018 гг. в Сирии :
    Правительство отрицает наличие или использование кассетных боеприпасов, но его вооруженные силы несут ответственность за большую часть более чем 630 обстрелов кассетными боеприпасами, зарегистрированных с 2012 до середины 2018 года.
  • 2015-2018 гг. в Йемене :
    Вооруженная коалиция во главе с Саудовской Аравией неоднократно применяла кассетные бомбы в населенных пунктах в 2015-2017 гг. В 2018 году атаки с использованием кассетных боеприпасов, вероятно, продолжались, но их было сложнее зафиксировать и подтвердить из-за проблем со сбором доказательств из первых рук. Хьюман Райтс Вотч, Amnesty International и другие организации задокументировали как минимум 23 обстрела кассетными боеприпасами во время конфликта.
  • 2015 г. в Судане :
    Кассетные боеприпасы применялись ВВС Судана в Нубийских горах (Южный Кордофан) во время неизбирательных бомбардировок жилых районов в феврале и марте 2015 г. В мае 2015 г. поступали дополнительные сообщения о применении. Правительство Судана следует расследовать и объяснить эти инциденты в соответствии с просьбой Совета Безопасности ООН от 29 июня 2015 года.
  • 2014-2017 гг. в Ливии :
    Имеются подтвержденные данные о применении кассетных боеприпасов как минимум в двух случаях в период с декабря 2014 г. по март 2015 г. в Сирте и Бин-Джаваде, а также дополнительные неподтвержденные сообщения о применении на фронте Ватия. Командующий ВВС международно признанного правительства Ливии опроверг использование кассетных боеприпасов. В 2016 и 2017 годах продолжали появляться доказательства того, что силы Ливийской национальной армии применяли кассетные боеприпасы.
  • 2014 и 2015 гг. в Украине :
    Кассетные боеприпасы применялись обеими сторонами конфликта в январе и феврале 2015 г. Миссия ОБСЕ зафиксировала применение украинскими правительственными войсками в Луганске в конце января 2015 г. кассетных боеприпасов в Донецке в октябре 2014 г. В августе 2014 г. остатки кассетных боеприпасов были зафиксированы на территории, контролируемой украинскими правительственными войсками, и на территории, контролируемой вооруженными боевиками. Еще в июле 2014 года доказательства указывали на применение кассетных боеприпасов.
  • 2014 в Южном Судане :
    В феврале 2014 года Служба по разминированию ООН (UNMAS) обнаружила новое загрязнение кассетными боеприпасами недалеко от города Бор на дороге в Джубу. В сентябре 2014 года Южный Судан сообщил на 5-м совещании государств-участников Конвенции, что расследование, проведенное совместно с официальными лицами ООН, не смогло установить, кто применил оружие. И Южный Судан, и Уганда отказались от использования.
  • Действует с 2012 г. в Сирии :
    Применение кассетных боеприпасов в сирийском конфликте началось в 2012 году.
  • 2012 в Судане :
    Два заявления о применении кассетных боеприпасов вооруженными силами Судана в Южном Кордофане. Были найдены останки и улики.
  • 2011 в Ливии :
    Силы Каддафи применяют кассетные боеприпасы в Мисурате, Ливия.
  • 2011 г. в Камбодже :
    Таиланд применяет кассетные боеприпасы на территории Камбоджи во время пограничного конфликта в феврале 2011 г.
  • 2008 в Грузии :
    Россия применяет несколько типов кассетных боеприпасов как воздушного, так и наземного базирования в ряде мест в Горийском районе Грузии. Также Грузия применяет кассетные боеприпасы в конфликте с Россией в августе 2008 года.
  • 2006 г. в Израиле :
    «Хизбалла» выпустила более 100 122-мм кассетных боеприпасов Тип-81 китайского производства по северному Израилю.
  • 2006 в Ливане :
    Израильские силы применяют кассетные боеприпасы наземного и воздушного базирования против «Хизбаллы». По оценкам ООН, Израиль использовал до 4 миллионов суббоеприпасов.
  • 2003–2006 гг. в Ираке :
    США и Великобритания используют почти 13 000 кассетных боеприпасов, содержащих от 1,8 до 2 миллионов суббоеприпасов, за три недели крупных боев. Всего с 1 мая 2003 г. по 1 августа 2006 г. авиацией США было сброшено 63 бомбы CBU-87.
  • В Уганда , дата применения неизвестна:
    Бомбы РБК-250/275 и суббоеприпасы АО-1СЧ обнаружены в северном районе Гулу.
  • 2001–2002 гг. в Афганистане :
    США сбрасывают 1228 кассетных бомб, содержащих 248056 бомб.
  • 1999 г. в Югославии (включая Сербию, Черногорию и Косово):
    США, Великобритания и Нидерланды сбрасывают 1765 кассетных бомб, содержащих 295 000 бомб.
  • 1998–2003 гг. В ДР Конго :
    бомб БЛ-755, использованных неизвестными силами в деревне Касу на территории Кабало.
  • 1998–1999 в Албания :
    Югославские силы наносят трансграничные ракетные удары, а силы НАТО наносят шесть ударов с воздуха кассетными боеприпасами.
  • 1998 в Эфиопии/Эритрее :
    Эфиопия и Эритрея обмениваются ударами кассетных боеприпасов с воздуха, Эфиопия атакует аэропорт Асмэра, а Эритрея атакует аэропорт Мекеле. Эфиопия также сбросила бомбы BL-755 в провинции Гаш-Барка на западе Эритреи.
  • 1998 г. в Колумбии :
    ВВС Колумбии применили кассетный боеприпас в Санто-Доминго, деревне в департаменте Араука. В 2009 году Колумбия сообщила, что ранее она использовала кассетные боеприпасы и в других случаях для нападения на аэродромы, используемые наркоторговцами.
  • 1997 г. в Сьерра-Леоне :
    Нигерийские миротворцы ЭКОМОГ используют бомбы Beluga в восточном городе Кенема.
  • 1996–1999 гг. в Судан :
    Суданские правительственные силы используют авиационные кассетные боеприпасы в южном Судане, в том числе суббоеприпасы PM-1 чилийского производства.
  • 1995 в Хорватия :
    2-3 ​​мая 1995 года NSAG использует системы залпового огня Orkan M-87 для нападения на мирных жителей в Загребе. Кроме того, правительство Хорватии заявило, что сербские силы использовали бомбы BL-755 в Сисаке, Кутине и вдоль реки Купа.
  • 1994–1996 гг. в Чечне :
    Российские войска применяют кассетные боеприпасы против NSAG.
  • 1992–1997 гг. в Таджикистане :
    Использование неизвестными силами в гражданской войне. В городе Гарм Раштской долины обнаружены суббоеприпасы ШОАБ и АО-2,5РТ.
  • 1992–1995 в Боснии и Герцеговине : Силы Югославии и NSAG используют имеющиеся запасы кассетных боеприпасов во время гражданской войны. Самолеты НАТО сбрасывают две бомбы CBU-87.
  • 1992–1994 гг. в Нагорном Карабахе :
    Загрязнение суббоеприпасами было выявлено как минимум в 162 местах. Типы суббоеприпасов, обезвреживаемых саперами, включают ПТАБ-1, ШОАБ-0,5, АО-2,5.
  • 1992–1994 гг. в Анголе :
    суббоеприпасов ПТАБ, обнаруженных в разных местах.
  • 1991 в Ираке, Кувейте, Саудовской Аравии :
    США и их союзники (Франция, Саудовская Аравия, Великобритания) сбрасывают 61000 кассетных бомб, содержащих около 20 миллионов суббоеприпасов. Количество кассетных боеприпасов, доставленных артиллерийскими и ракетными системами наземного базирования во время войны в Персидском заливе, неизвестно, но, по оценкам, в конфликте было использовано 30 или более миллионов суббоеприпасов DPICM.
  • 1986–1987 гг. Чад :
    Французские самолеты сбрасывают кассетные боеприпасы на ливийский аэродром в Вади-Дум. Ливийские силы также использовали суббоеприпасы АО-1СЧ и ПТАБ-2,5.
  • 1982 г. на Фолклендских островах (Мальвинские острова) :
    Британские самолеты сбрасывают кассетные боеприпасы на позиции аргентинской пехоты возле Порт-Стэнли, Порт-Ховард и Гуз-Грин.
  • 1982 в Ливане :
    Израиль применяет кассетные боеприпасы против сирийских войск и NSAG в Ливане.
  • 1979–1989 гг. в Афганистане :
    Советские войска применяют авиационные и реактивные кассетные боеприпасы. NSAG также использует реактивные кассетные боеприпасы в меньших масштабах.
  • 1978 в Ливане :
    Израиль применяет кассетные боеприпасы на юге Ливана.
  • 1971–1973 гг. в Сирии :
    Израиль использует авиационные кассетные боеприпасы против тренировочных лагерей негосударственных вооруженных групп (NSAG) недалеко от Дамаска.
  • 1975–1988 гг. в Западной Сахаре :
    Марокканские силы используют кассетные боеприпасы против NSAG.
  • 1960–1970-е годы в Камбодже, Лаосе, Вьетнаме :
    Силы США широко используют кассетные боеприпасы в ходе бомбардировок. По оценкам МККК, только в Лаосе осталось от 9 до 27 миллионов неразорвавшихся суббоеприпасов, и около 11 000 человек были убиты или ранены, более 30 процентов из них дети. По оценкам, основанным на военных базах данных США, в результате 9500 боевых вылетов в Камбодже было сброшено до 87 000 кассетных боеприпасов.
  • 1943 г. Великобритания :
    Немецкие самолеты сбросили более 1000 бомб-бабочек SD-2 на порт Гримсби.
  • 1943 год в СССР :
    Советские войска применяют кассетные авиабоеприпасы против немецкой бронетехники. Немецкие войска используют бомбы-бабочки SD-1 и SD-2 против артиллерии на Курском выступе.

Кроме того, в неподтвержденных сообщениях упоминается об использовании кассетных боеприпасов в Египте , Мьянме , Пакистан , Словения , Турция , Судан , а также на территории Кашмир .

Наверх

Подходит для печати

Непреходящая опасность российских кассетных бомб на Украине

Служба безопасности

Сообщения о применении Россией кассетных боеприпасов против Украины могут привести к разрушениям на десятилетия.

Фото: DANIEL LEAL/Getty Images

КАДРЫ НАПАДЕНИЯ РОССИИ на Украину не оставляют сомнений в готовности Владимира Путина разорить целый народ ради достижения своих целей. Однако сообщения об одном оружии, в частности, вселили страх даже в самых закаленных военных и взрывотехников: кассетные бомбы.

История и использование этого оружия еще более темны, чем история обычного взрывчатого вещества, и эти орудия смерти могут превратить Украину в поле битвы на десятилетия вперед. Самые ранние сообщения о том, что Россия применила кассетные боеприпасы в Украине, подробно описывают бомбы, попавшие в больницу и предполагаемый жилой дом на Украине — атаки, наводящие на мысль об уникальной цели кассетных бомб: принуждение к войне во всех уголках страны, включая те, которые считаются запрещенными.

Термин «кассетные боеприпасы» охватывает широкий перечень оружия, названного так потому, что каждая бомба представляет собой похожую на ежевику группу множества более мелких «бомб». Одна кассетная бомба может содержать от небольшой горстки до сотен бомб. Эти гроздья распадаются на полпути и падают, где могут, подобно рассеянным ветром семенам осеннего одуванчика. Не имея систем слежения или возможностей точного наведения, бомбы неразборчивы не только в том, что или кого они поражают, но и когда.

Бомбы, которые не взорвались, могут бездействовать десятилетиями, готовые к неудачному толчку, который их взорвет. Таким образом, кассетные бомбы привносят в войну подход «посолить землю», метод сеяния разрушений настолько полный и тщательный, что они делают землю слишком опасной для повторного заселения. Отчасти поэтому они в основном убивают мирных жителей и прохожих, а не комбатантов. И, вопреки шокированным комментариям американских политиков и ведущих новостей за последние несколько недель, Россия не одинока в развертывании этого оружия; Соединенные Штаты Америки также используют кассетные бомбы.

Кассетная бомба, возможно, не была изобретена нацистами, но они определенно усовершенствовали ее. В 1940 году вторгшиеся нацистские войска обнаружили секретный тайник с неиспользованными бомбами, спрятанный где-то на территории оккупированной Франции. Эта новая концепция вооружения понравилась конструктору боеприпасов Люфтваффе генералу Эрнсту Маркварду, который вскоре создал SD-2, также известную как «бомба-бабочка». Он представил его миру менее чем через четыре месяца.

Бомбы SD-2 представляли собой стальные цилиндры размером с консервную банку, содержащие совершенно смертоносные 7,5 унций тротила, и военный историк Джеффри Лезервуд называет эти маленькие капельки смерти продуктом «извращенного гения» Маркварда. В книге Лезервуда 2012 года об истории обезвреживания взрывоопасных предметов Nine From Aberdeen , он без колебаний называет их «самой опасной немецкой бомбой войны». Бомба-бабочка Маркварда остается одним из самых печально известных видов оружия в истории, но не обязательно из-за смертей и разрушений, которые они причинили во время Второй мировой войны.

Самая тревожная опасность, исходящая от «Баттерфляй» и современных кассетных бомб, которые могут повторять базовую конструкцию SD-2, заключается в том, что они не всегда взрываются сразу. Они также выглядят безобидными, даже игрушечными, и их бывает трудно обнаружить, что делает их еще более смертоносными.

Самые популярные

Ужасающее сходство кассетных бомб с игрушками убивало детей разных поколений. Немецкие бомбы-бабочки иногда даже окрашивались в яркие красные и желтые цвета, что усиливало сходство. После их выпуска каждая бабочка расправляла свои четыре широких крыла, которые заставляли маленькие устройства вращаться, как семенные коробочки вертолета, падающие на землю. (В случае бомбы-бабочки именно вращение заставляло бомбы вооружаться.)

Даже с более современными кассетными бомбами, если оригинальный спусковой крючок не работает должным образом, они могут взорваться от легкого толчка. Исследования кассетных бомб, использовавшихся в Ираке, Кувейте, Ливане и Афганистане, показали, что от одной четверти до двух третей жертв бомб были дети, которых обычно убивали во время игры.

Две 500-фунтовые зажигательные кассетные бомбы падают на цель над Килем, Германия, 1944 год.

Фотография: Bettmann/Getty Images

Во время Второй мировой войны немецкие бомбардировщики сбросили 6700 тонн бомб на Мальту, крошечный остров в Средиземном море, в течение 154 адских дней и ночей подряд — самая длинная бомбардировка в истории. В 2009 году, почти через 70 лет после осады Мальты, Эндрю Уорли, возможно, станет самым молодым выжившим после этой атаки.

Уорли, которому тогда было 11 лет, искал подходящие цели для страйкбола во время семейного похода. Он говорит, что «рылся в обломках стен в поисках консервных банок», чтобы выстрелить, когда подобрал странный ржавый цилиндр. Он предположил, что это автомобильный масляный фильтр, и начал «смотреть на него» и «трясти его», а затем отнес обратно в лагерь. Его отец, к счастью, увидел немецкие слова, выгравированные на круглом предохранителе, и, будучи заядлым любителем истории, немедленно отобрал его у своего маленького сына.

Канистра оказалась наполненным тротилом центральным ядром старой Бабочки. Спустя более полувека после того, как она впервые упала, бомба все еще была цела и лежала среди обломков, ожидая, пока ее подберет бесстрашный маленький ребенок. Персонал армии Мальты по обезвреживанию бомб счел находку слишком опасной, чтобы двигаться дальше, поэтому вместо того, чтобы пытаться обезвредить ее, они взорвали ее на месте.

Графический дизайнер и иллюстратор, которому сейчас за двадцать, Уорли был одним из счастливчиков, избежавших мрачной участи кассетной бомбы. И хотя взрывы произошли задолго до рождения Уорли, он говорит об их сегодняшних последствиях без беспокойства или чувства ненормальности, как будто борьба с последствиями той темной истории является естественным и даже повседневным фактом мальтийской жизни.

Самые популярные

Истории, подобные рассказу Уорли, очень распространены. В одном популярном подкасте, Мое любимое убийство , даже недавно был показан эпизод, в котором ведущие зачитали письмо взрослого слушателя, который в детстве бросал камни и поднимал с пляжа неразорвавшийся кусок взрывчатого вещества размером с бомбу. из-за заботы о безопасности «любимых морских существ».

Историческая, 9Согласно исследованию, проведенному экспертом по внешней политике и терроризму Бо Гросскупом в 2011 году, 8 процентов жертв кассетных бомб являются гражданскими лицами из-за того, что боеприпасы забрасываются в район до, а иногда и без отправки войск. Это была тактика, которую нацисты использовали, чтобы очистить землю, которую они хотели, и по иронии судьбы они активно использовали ее против России. После одного так называемого «рейда насыщения», проведенного над русским лесом, как подробно описал Лезервуд в своей книге на эту тему, немецкий генерал сказал: «Немецкие сухопутные войска смогли войти… не встретив никакого сопротивления — лес был действительно мертв».

Современные российские бомбы ПТАБ-1М, показанные в одном недавнем видео, где украинские силы собирают их сотнями, эволюционировали со времен СД-2, чтобы пробивать танки и поражать области в радиусе сотен метров. . Однако и старые, и современные бомбы могут не взорваться.

 Расчетный процент неразорвавшихся кассетных бомб варьируется от 5 до 40 процентов, что при умножении на огромное общее количество кассетных бомб, обычно выпускаемых для создания эффекта «насыщения», дает ужасающее количество оставленных боеприпасов.

Из 1818 американских бомб, которые, как признают США, были выпущены над долиной Шомали в Афганистане осенью 2001 года, 17,4 процента не взорвались, в результате чего в одной только этой долине осталось более 300 смертоносных боеприпасов, согласно исследованию, опубликованному в 2003 году. в Военная медицина . Около трети из них были зарыты в землю, а это означало, что их было невозможно увидеть, и они могли легко взорваться ногой невинного пешехода. К 2003 году по меньшей мере трое детей уже получили ранения, потому что они думали, что американские бомбы, найденные в долине Шомали, были игрушками.

Украинский солдат показывает захваченный российский бронежилет и кожух ракеты с кассетной бомбой, пока войска украинской армии окапываются на передовых позициях траншей, чтобы продолжать отражать российские атаки, к востоку от стратегического портового города Николаев, Украина, 10 марта 2022 года.

Фото: Скотт Петерсон/Getty Images

Самые популярные

Опасность, которую они представляют для гражданских лиц, и особенно для детей, является причиной того, что самые опасные темные бомбы считаются кассетными бомбами. войны. Использование кассетных бомб является не чем иным, как признанием того, что война ведется против мирных жителей преднамеренно и преднамеренно. Они являются оружием террора. Некоторые военные ученые утверждают, что даже напалм является более гуманной альтернативой.

Документы Пентагона, опубликованные WikiLeaks в октябре 2010 года, свидетельствуют о том, что только в Ираке было известно более 8000 случаев неразорвавшихся американских кассетных боеприпасов. В 2008 году Организация Объединенных Наций выдвинула договор об уничтожении кассетных боеприпасов, и 110 сторон подписали его, пообещав исключить это оружие из своих арсеналов. Ни Украина, ни Россия не подписали соглашение, но многие страны, испытавшие ужасы применения кассетных боеприпасов на своей земле, в том числе Ирак, Ливан, Германия, Великобритания и Мальта, взяли на себя обязательства по соглашению.

Примечательно, что Соединенные Штаты не подписали, хотя и ввели политику по снижению количества неразорвавшихся бомб до уровня менее 1 процента — политику, которую они отменили в 2017 году. История кассетных боеприпасов и того, как они убивают мирных жителей, требует, чтобы мы вопрос, почему любая страна будет использовать их в их нынешнем, ненадежном формате. Не только Россия.
