Реактивная система залпового огня 9К57 «Ураган». Боевые машины мира № 2
Реактивная система залпового огня 9К57 «Ураган»
После завершения разработки системы «Град», в конце 1960-х годов, началось проектирование более дальнобойного комплекса, получившего впоследствии название 9К57 «Ураган». Необходимость увеличения дальности обосновывалась тем, что в быстро меняющейся боевой обстановке реактивные системы залпового огня не всегда успевали обеспечить своевременный «маневр колесами» — требовалось расширить их возможности «маневра огнем».
Тактико-технические характеристики
Боевая машина 9П140
Масса в боевом положении, т: 20
Колесная формула: 8×8
Количество направляющих, шт.: 16
Калибр направляющих, мм: 220
Дальность стрельбы максимальная, км: 35
Время перезарядки, мин.: 15
Время перевода из походного положения в боевое, не более, мин.: 3
Время срочного оставления боевой позиции после залпа, не более, мин.: 1,5

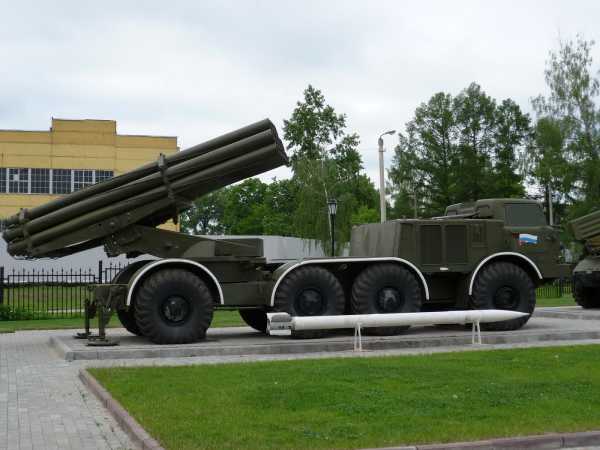

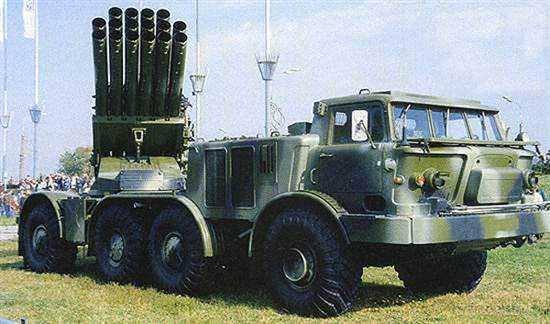

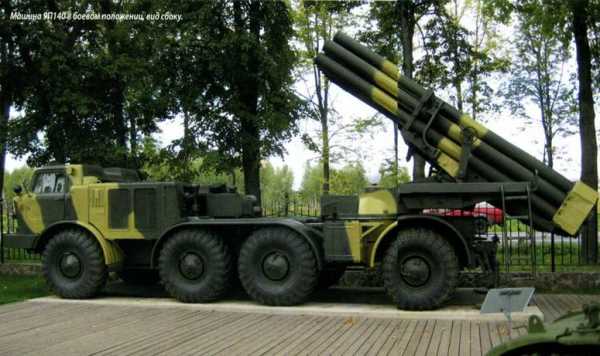

Машина 9П140-В боевом положении, вид сбоку.
Начало разработки будущей реактивной системы залпового огня (РСЗО) «Ураган», которая в то время носила название «Аванпроект «Ураган»», относится ко второй половине 1960-х годов. В 1969 году — начале 1970 года составили и откорректировали тактико-технические требования на опытно-конструкторскую работу: «Армейская реактивная система залпового огня «Град-3″» (с начала 1970 года — «Ураган»).

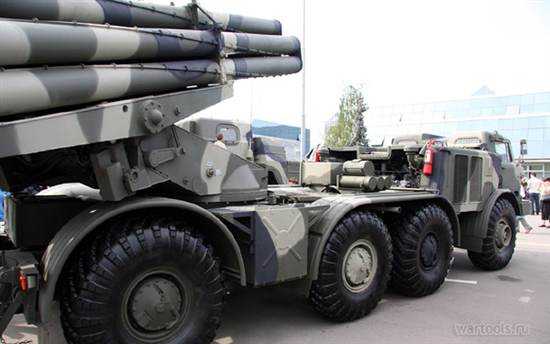

Артиллерийская часть боевой машины 9П140.
Требования к системе
В состав РСЗО должны были входить боевая, транспортная и командирская машины и арсенальное оборудование. Предлагались следующие типы головных частей: фугасная (с заданным дроблением корпуса), кассетная осколочного действия и кассетная для дистанционного минирования местности. Решение о разработке боевых частей других типов (кумулятивной, зажигательной, агитационной и в специальном наполнении) должны были принять Министерство обороны и Министерство машиностроения по результатам аванпроекта во втором квартале 1970 года.
В конструкции снарядов использовался один для всех типов боевых частей реактивный двигатель на твердом топливе с нерегулируемым соплом (соплами) во всем интервале температур эксплуатации. Сменные сопла не допускались. В качестве базы предлагалось шасси ЗИЛ-135ЛМ.
На стадии эскизного проектирования нужно было создать варианты боевой и транспортной машин на шасси гусеничного транспортера- тягача МТ-С. При использовании шасси ЗИЛ-135ЛМ предусматривалось 20 направляющих и 24 — при использовании шасси МТ-С. Однако точное их количество следовало утвердить после рассмотрения эскизного проекта. В качестве базы транспортной машины также рассматривалось колесное шасси грузового автомобиля KpA3-253. Главным конструктором системы назначили А. Н. Ганичева, разработкой боевой и транспортной машин руководил Ю. Н. Калачников. Комплекс 9К57 «Ураган» приняли на вооружение постановлением ЦК КПСС и Совета Министров СССР от 18 марта 1975 года.
Контекст
Как известно, в годы правления Н. С. Хрущева основной упор делался на развитие различных видов ракетного вооружения. Ствольные артсистемы явно недооценивали. Однако с середины 1960-х годов их разработку, включая и реактивные системы залпового огня, возобновили.

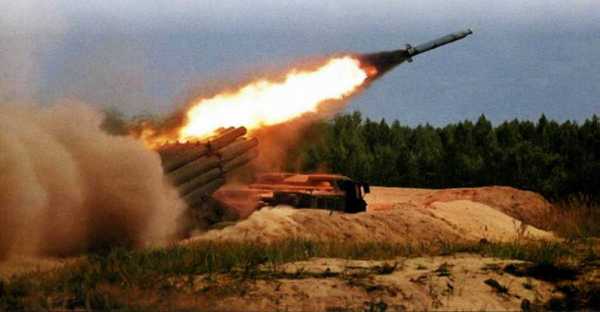

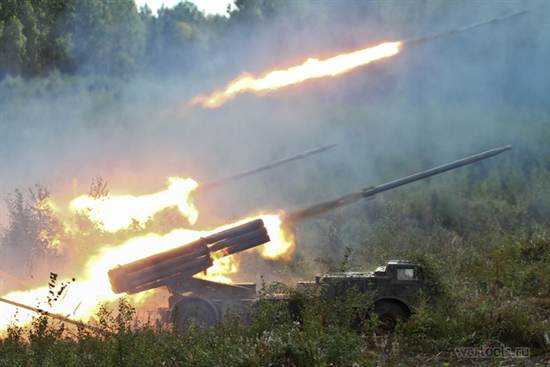

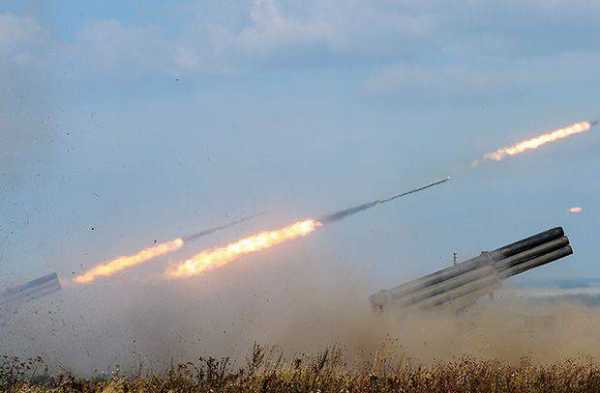

Выстрел реактивным снарядом с боевой машины 9П140.
Назначение и состав
Реактивная система залпового огня «Ураган» предназначена для поражения живой силы, легкобронированной и бронированной техники мотопехотных и танковых подразделений противника в местах сосредоточения и на марше, разрушения командных пунктов, узлов связи и объектов военно-промышленной инфраструктуры, дистанционной установки противотанковых и противопехотных минных полей в зоне боевых действий на удалении от 10 до 35 км.
В состав РСЗО «Ураган» входят следующие боевые средства: боевая машина (БМ) 9П140, транспортно-заряжающая машина 9Т452, реактивные снаряды, комплекс автоматизированного управления огнем (КАУО) 1В126 «Капустник-Б», учебно-тренировочные средства, автомобиль для топографической съемки 1Т12-2М, радиопеленгационный метеорологический комплекс 1Б44 и комплект специального арсенального оборудования и инструмента 9Ф381. Эксплуатация комплекса возможна в условиях применения противником ядерного, химического, бактериологического оружия в любое время года и суток, в различных климатических условиях при температуре окружающего воздуха от -40 до +50 °C.
Основные сведения
Вид: реактивная система залпового огня
Заказчик: Советская армия
Разработчик: Тульский государственный НИИ точного машиностроения (ныне ФГУП «ГНПП «Сплав»), Пермский машиностроительный завод им. В. И. Ленина (ныне ОАО «Мотовилихинские заводы») и другие
Производитель: ФГУП «ГНПП «Сплав», ОАО «Мотовилихинские заводы»
Годы производства: с 1975
Годы эксплуатации: с 1976
Количество выпущенных машина свыше 1000 единиц
Основные даты
¦ Март 1975 г. — принятие на вооружение
¦ С 1980 Г. — боевое применение в Афганистане
¦ 1980 г. — принятие на вооружение реактивных снарядов для дистанционного минирования местности
¦ 1982 г. — боевое применение сирийскими войсками в ходе Первой ливанской войны
¦ 2008 Г. — боевое применение в ходе грузино-югоосетинского конфликта
Заряжание боевой машины 9П140 с ТЗМ 9Т452.
Боевая машина 9П140
Боевая машина 9П140 выполнена на шасси четырехосного автомобиля высокой проходимости ЗИЛ-135ЛМП (колесная формула 8×8), производившемся впоследствии на Брянском автомобильном заводе под маркой БАЗ. Для повышения устойчивости пусковой установки при стрельбе в кормовой части шасси смонтированы две опоры, оснащенные домкратами с ручным приводом. Реактивные снаряды могут транспортироваться непосредственно в направляющие. Боевая машина оборудована средствами связи (радиостанция Р-123М) и прибором ночного видения. Трубчатые направляющие представляют собой гладкостенные трубы с винтовым П-образным пазом, по которому при выстреле скользит штифт реактивного снаряда. Таким образом обеспечивается первоначальная раскрутка снаряда для придания ему необходимой устойчивости в полете. При движении по траектории вращение снаряда поддерживается с помощью лопастей раскрывающегося стабилизатора, установленных под определенным углом к его продольной оси.
Залп одной БМ накрывает площадь более 42 га. Основной способ стрельбы — с закрытой позиции. Возможно ведение стрельбы из кабины. Расчет БМ 9П140 — шесть человек (в мирное время — четыре): командир БМ, наводчик (старший наводчик), механик-водитель и три номера расчета.

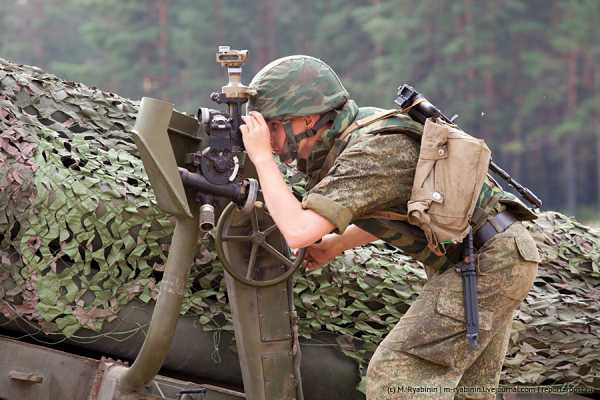

На боевой машине установлен механический панорамный прицел Д726-45. В качестве визирного и угломерного устройств в нем используется штатная орудийная панорама ПГ-1М. Система запуска обеспечивает возможность залповой стрельбы с постоянным темпом (все 16 ракет запускаются с интервалом 0,5 с), а также с так называемым «рваным» темпом стрельбы (первые 8 ракет с интервалом 0,5 с, остальные 8 — через каждые 2 с). Благодаря применению такого темпа удается значительно снизить амплитуду и частоту колебаний боевой машины, и, следовательно, улучшить кучность стрельбы.

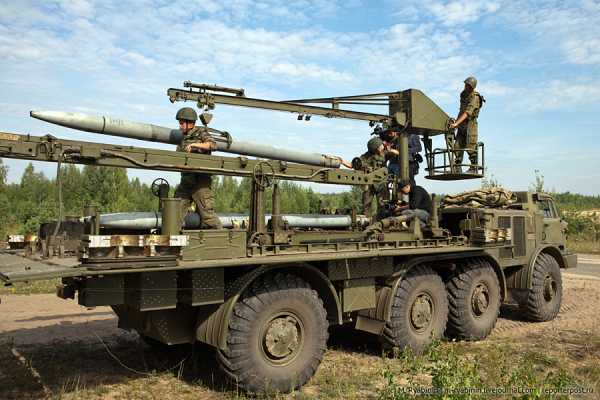

Транспортно-заряжающая машина 9Т452
Заряжание пусковой установки производится с помощью транспортно-заряжающей машины (ТЗМ) 9Т452, разработанной на таком же колесном шасси, что и боевая машина. Каждая ТЗМ 9Т452 перевозит 16 реактивных снарядов и обеспечивает заряжание и разряжание без специальной подготовки позиции, в том числе с любой транспортной машины, с другой ТЗМ и с грунта. Процесс перезаряжания механизирован, его длительность составляет 15 минут, Грузоподъемность крана ТЗМ — 300 кг.
Боекомплект

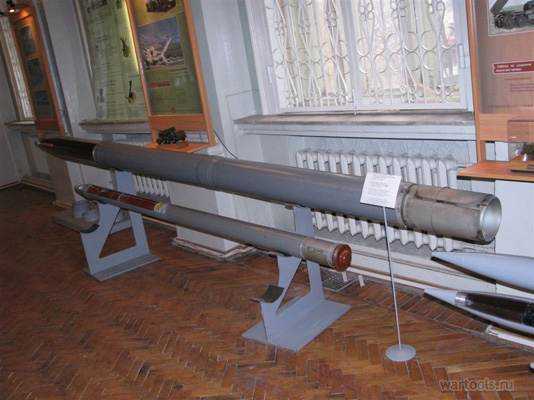

В боекомплект РСЗО «Ураган» входят следующие реактивные снаряды: 9М27Ф, с осколочно- фугасной головной частью; 9М27К, с кассетной головной частью в снаряжении осколочными боевыми элементами; 9М27С, с зажигательной головной частью; 9М59, с кассетной головной частью в снаряжении противотанковыми минами; 9М27К2, с кассетной головной частью в снаряжении противотанковыми минами; 9М27КЗ, с кассетной головной частью в снаряжении противопехотными минами; 9М51, с головной частью объемно-детонирующего действия (показал высокую эффективность во время войны в Афганистане).
Максимальная дальность стрельбы составляет 3 км. Для стрельбы на меньшие дистанции на реактивный снаряд надевают кольца, тормозящие его в полете. С малым кольцом дальность полета кассетных снарядов составляет от 11 до 22 км, осколочно-фугасных 9М27Ф — от 8 до 21 км. При использовании большого тормозного кольца дальность полета кассетных снарядов — от 9 до 15 км, 9М27Ф — от 8 до 16 км. Особенностью четырехосного полноприводного шасси ЗИЛ-135ЛМП является расположение силовой установки за четырехместной стеклопластиковой кабиной экипажа. Силовая установка состоит из двух восьмицилиндровых V-образных карбюраторных двигателей ЗИЛ-375Я мощностью 180 л. с. при 3200 об/мин. каждый. Трансмиссия имеет бортовую схему: от двигателей крутящий момент через два сухих двухдисковых сцепления, две пятиступенчатые коробки передач и две одноступенчатые раздаточные коробки передается на две бортовые системы одноступенчатых колесных редукторов. Одновременное управление обеими системами обеспечивают специальные синхронизирующие устройства. Колеса первой и четвертой оси — управляемые, с независимой торсионной подвеской и телескопическими гидроамортизаторами двойного действия. Колеса средних осей сближены, не имеют упругой подвески и к раме крепятся жестко. Машина оборудована централизованной системой регулирования давления в шинах, имеет очень высокую проходимость и скоростные характеристики. При движении с полной нагрузкой по шоссе максимальная скорость составляет 65 км/ч, без предварительной подготовки может преодолевать броды глубиной до 1,2 м. Полная масса шасси составляет 19,2 т. Запас хода по топливу составляет 520 км.
Двухдверная четырехместная кабина массой 490 кг оборудуется регулируемым сиденьем водителя, автономным отопителем, средствами радиационного контроля, местами для крепления личного оружия, двумя светомаскировочными фарами и одной поисковой.

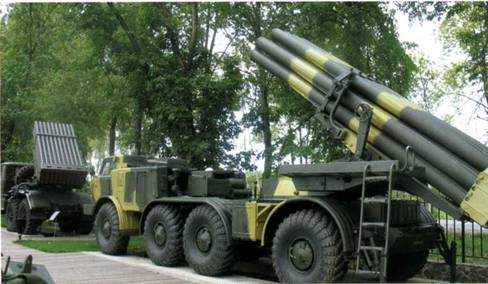

Боевая машина 9П140. Пакет направляющих в боевом положении, домкраты опущены.
Ходовая часть. Колеса первой и четвертой осей — управляемые, имеют независимую торсионную подвеску с амортизаторами. Колеса средних осей сближены, упругой подвески не имеют и крепятся к раме жестко.

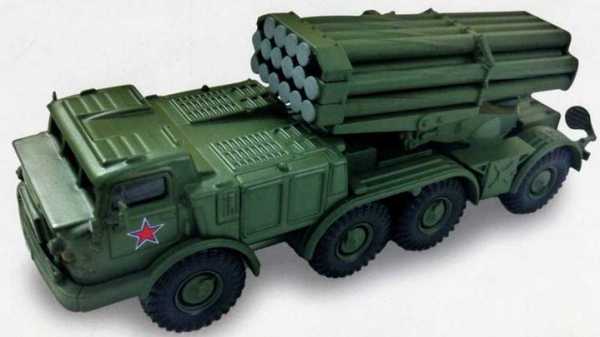

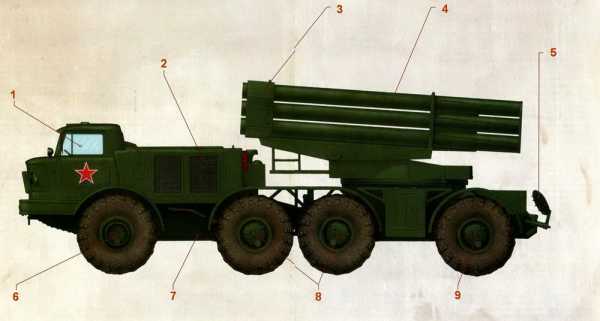

РСЗО 9К57 «Ураган»
Боевая машина 9П140 реактивной системы залпового огня 9К57 «Ураган». Один из вариантов парадной окраски, использовавшийся в Советской армии. Иногда его можно встретить и в Российской армии.
1 Кабина. Двухдверная четырехместная стеклопластиковая кабина оборудуется регулируемым сиденьем водителя, автономным отопителем, средствами радиационного контроля, местами для крепления личного оружия, двумя светомаскировочными фарами и одной поисковой.
2 Моторный отсек. В моторном отсеке размещена силовая установка, состоящая из двух восьмицилиндровых V-образных карбюраторных двигателей ЗИЛ-375Я мощностью 180 л. с. при 3200 об/мин каждый.
3 Пакет направляющих. Шестнадцать трубчатых направляющих расположены в люльке в три ряда, при этом в верхнем ряду установлены всего четыре направляющих. Максимальный угол возвышения составляет 55°.
4 Трубчатая направляющая. Трубчатые направляющие представляют собой гладкостенные трубы с винтовым П-образным пазом, по которому при выстреле скользит штифт реактивного снаряда, обеспечивая ему первоначальную раскрутку.
5 Домкрат.
Для повышения устойчивости боевой машины при стрельбе в кормовой части шасси смонтированы две опоры, оснащенные домкратами с ручным приводом, с помощью которых осуществляется вывешивание кормовой части.
6 Передний управляемый мост. Независимая торсионная подвеска, телескопические гидроамортизаторы двойного действия, диагональные камерные шины И-159 размером 16,00–20 с централизованной системой регулирования давления воздуха.
7 Рама. Рама шасси ЗИЛ-135ЛМП — сварная лонжеронная. Открытая часть рамы, предназначенная для монтажа вооружения, имеет длину 5200 мм, погрузочная высота — 990 мм.
8 Средние неуправляемые мосты. Жесткое бесподвесочное крепление к раме. Диагональные камерные шины И-159 размером 16,00–20 с централизованной системой регулирования давления воздуха.
9 Задний управляемый мост. Независимая торсионная подвеска, телескопические гидроамортизаторы двойного действия, диагональные камерные шины И-159 размером 16,00–20 с централизованной системой регулирования давления воздуха.
Поделитесь на страничкеСледующая глава >
military.wikireading.ru
«Ураган» огненных стрел » Военное обозрение
Реактивная система залпового огня «Ураган» обеспечивает одновременное поражение бронированных и небронированных целей на площади около 43 гектаров
Современные реактивные системы залпового огня (РСЗО) являются сегодня одним из главных огневых средств Сухопутных войск России. В период с 1941 по 1945 годы их знаменитая прародительница «Катюша» наводила ужас на немецкие войска и превосходила их буксируемые установки РСЗО Nebelwerfer и Wurfrahmen (были приняты на вооружение в 1940 году) по мобильности и дальности поражения. Для мгновенного поражения различных целей на больших площадях Российская армия оснащена известными РСЗО и их модифицированными вариантами «Град» («Торнадо-Г»), «Ураган» и «Смерч» («Торнадо-С»).
В настоящее время реактивная система «Ураган» считается одной из самых известных и распространенных в армиях мира. Свое могущество и эффективность воздействия по целям высокомобильный «Ураган» убедительно доказал в реальных боевых действиях в Афганистане, на Северном Кавказе и Украине, на Ближнем Востоке и в Африке.
История создания
РСЗО 9К57 «Ураган» создана по инициативе тульского Центрального НИИ точного машиностроения. На базе полевой реактивной системы М-21 в начале 60-х годов прошлого столетия здесь была разработана более мощная по огневому воздействию и дальности боевая машина реактивной артиллерии. На основании проекта (1964 года) в 1967-м научная работа «Создание высокоточного ракетного комплекса залпового огня «Ураган» (НВ-121-66) подтвердила возможность создания такой РСЗО с заданными характеристиками.
Во второй половине 1968 года был разработан аванпроект, в 1969–1970 годах уточнены тактико-технические требования для опытно-конструкторской работы. Проект предусматривал создание боевой (БМ) и транспортно-заряжающей (ТЗМ) машин на колесном (ЗИЛ-135ЛМ) и гусеничном (МТ-С) шасси. Рассматривался также вариант ТЗМ на базе автомобиля КрАЗ-253. Практические работы позволили определить типы боевых частей для реактивных снарядов. Главным конструктором системы в целом стал Александр Ганичев, боевой машины — Юрий Калачников. В окончательном варианте РСЗО «Ураган» была принята на вооружение и эксплуатируется с 1975 года. Серийно реактивную артиллерийскую систему «Ураган» производило ГНПП «Сплав» (Тула) в период с 1975 по 1991 годы.

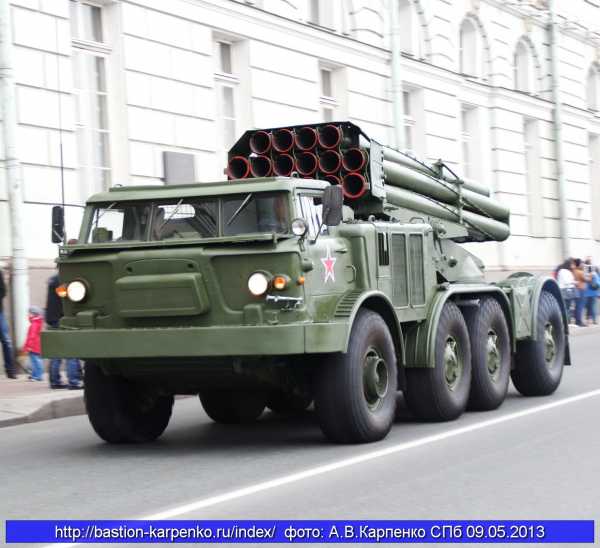

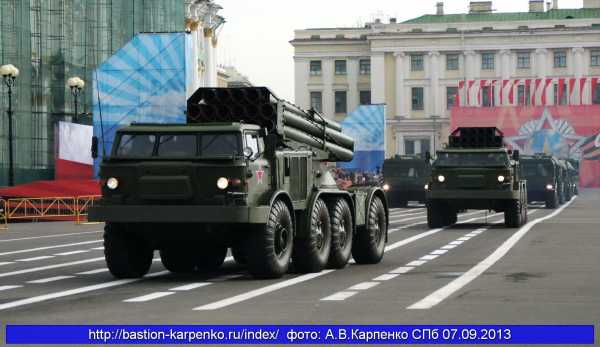

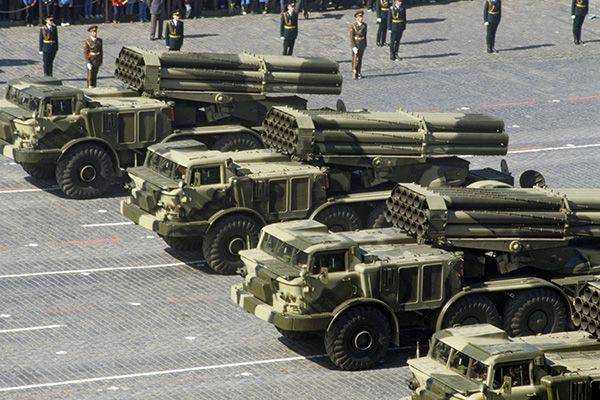

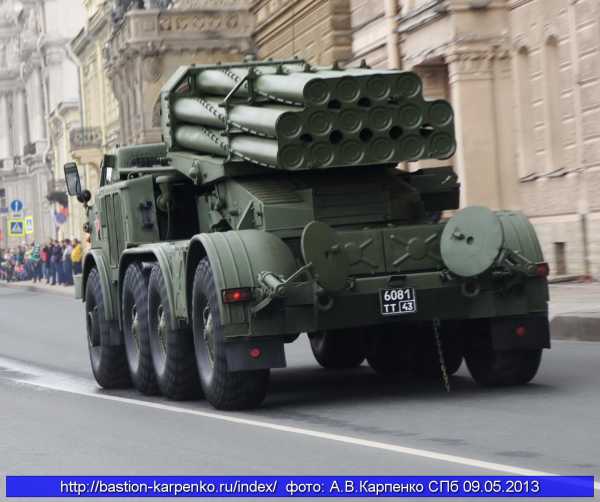

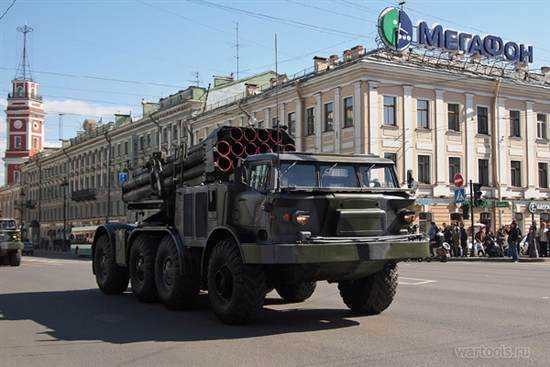

Реактивная система залпового огня «Ураган» на параде. Фото: Сергей Субботин/РИА Новости
Особенности
Советская реактивная система залпового огня 9К57 «Ураган» предназначена для поражения открыто расположенной и укрытой живой силы, бронированной и небронированной техники, а также площадных (артиллерийских, ракетных и зенитных подразделений, командных пунктов, узлов связи, складов, мест базирования) и других объектов противника на дальностях от 8–10 до 35 километров. Кроме того, реактивная система «Ураган» может использоваться для сплошного минирования местности с использованием противопехотных и противотанковых мин.
Для решения указанных задач комплекс имеет боевые, обеспечивающие и учебно-тренировочные средства. Боевые элементы РСЗО «Ураган» включают боевую (БМ, 9П140) и транспортно-заряжающую (ТЗМ, 9Т452) машины, 220-мм реактивные снаряды и комплекс автоматизированного управления огнем (1В126) «Капустник-Б». Средства боевого обеспечения — автомобиль для топографической съемки (1Т12-2М), радиопеленгационный метеорологический комплекс (1Б44), комплект специального арсенального оборудования и инструмента (9Ф381).
Боевая машина (пусковая установка) боевой массой 20 тонн служит для транспортировки 16 реактивных снарядов, их пуска и поражения целей на площади не менее 42 гектаров. Артиллерийская часть — блок из 16 трубчатых направляющих с прицельными приспособлениями, механизмами наведения, средствами связи и управления — размещена на шасси четырехосного автомобиля высокой проходимости ЗИЛ-135ЛМП (колесная формула 8х8). Блок может наводиться на цель в вертикальной (5–55 град.) и горизонтальной (до 240 град.) плоскостях. Направляющие с П-образным винтовым пазом придают первоначальное вращение снаряду для устойчивого полета по траектории. Реактивные снаряды могут запускаться залпом (интервал 0,5 секунды) и в «рваном» темпе (первые восемь через 0,5 секунды, последующие — через 2 секунды). В последнем случае снижается частота колебаний БМ и повышается кучность стрельбы. Расчет из четырех человек (в мирное время) обеспечивает перевод установки в боевое положение, оставление ею огневой позиции и перезарядку боекомплекта в течение 3, 1,5 и 15 минут соответственно.
ТЗМ (9Т452) на аналогичной колесной базе обеспечивает заряжание и разряжение пусковой установки. Перезарядка БМ боекомплектом из 16 реактивных снарядов производится в течение 15 минут. При полной загрузке БМ и ТЗМ могут передвигаться по шоссе с максимальной скоростью до 65 км/час и без предварительной подготовки преодолевать броды глубиной до 1,2 метра. Запаса топлива хватает на 500 километров пути.
Для решения задач пусковая установка может применять реактивные снаряды с осколочно-фугасной (9М27Ф), кассетной (9М27К) с осколочными боевыми элементами, зажигательной (9М27С) и объемно-детонирующей (9М51) головными частями. В зависимости от решаемой задачи их масса составляет от 89,5 до 99 кг. Для дистанционного минирования местности используются реактивные снаряды с кассетной головной частью для противотанковых (9М59) или противопехотных (9М27К2, 9М27К3) мин. Для морально-психологического воздействия на противника «Ураган» может применять снаряд (9М27Д), головная часть которого оснащается агитационными материалами.
Артиллерийская реактивная система «Ураган» безотказно работает при внешних температурах от –40 до +50ºС, ветре до 20 м/с, высокой влажности и запыленности воздуха на высотах до 3 тысяч метров над уровнем моря. Она может решать боевые задачи в условиях применения противником ядерного, химического и биологического оружия в любое время года и суток в погодно-климатических условиях любого региона мира, куда может быть доставлена любым видом транспорта. Система постоянно модернизируется с целью повышения боевых возможностей.
В настоящее время РСЗО «Ураган» является штатной огневой системой Российской армии. Кроме того, эта мощная огневая система имеется в армиях Украины, Афганистана, Чехии, Узбекистана, Туркмении, Белоруссии, Польши, Ирака, Казахстана, Молдавии, Йемена, Киргизии, Гвинеи, Сирии, Таджикистана, Эритреи, Словакии и других стран.
Боевое применение РСЗО «Ураган»
Боевое крещение РСЗО «Ураган» прошла в Афганистане — моджахеды называли ее «шайтан-труба» и очень боялись. Свою эффективность «Ураган» продемонстрировал в ЮАР и в войне Сирии с Израилем в начале 80-х годов. Огневая система использовалась против незаконных вооруженных формирований сепаратистов в Чеченской Республике и во время грузино-южноосетинского конфликта 2008 года. В 2014–2015 годах реактивную систему «Ураган» на автомобилях КрАЗ-6322 активно применяли вооруженные силы Украины на юго-востоке страны, а также ополченцы, которые захватили несколько пусковых установок в боях.
Высокие эффективность и эксплуатационная надежность РСЗО «Ураган» гарантируют ее применение в качестве огневого средства поражения в ближайшие 10–15 лет.
topwar.ru
РСЗО «Ураган»

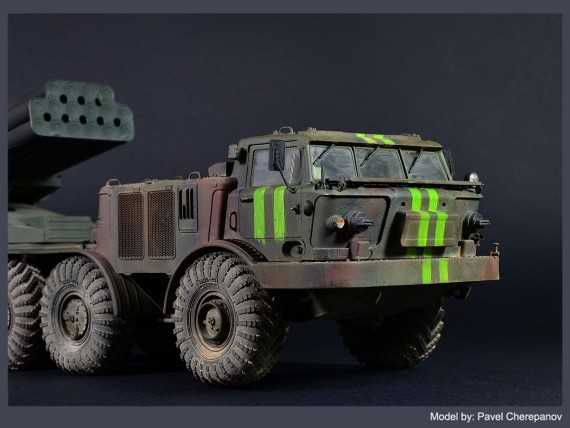

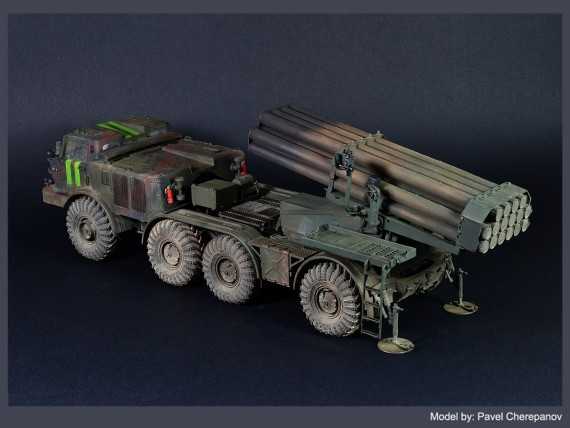

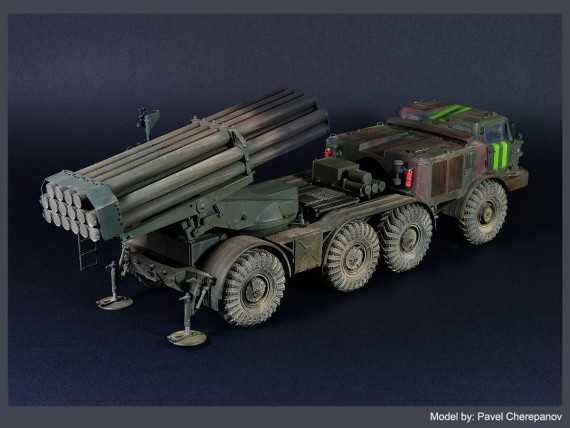

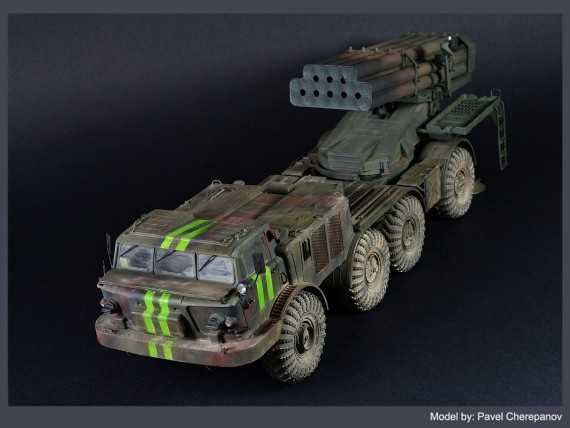

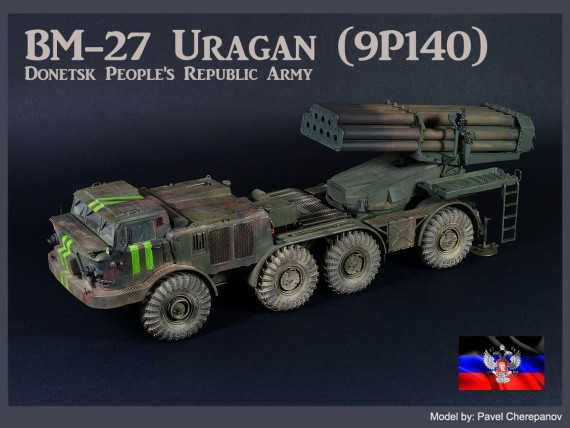

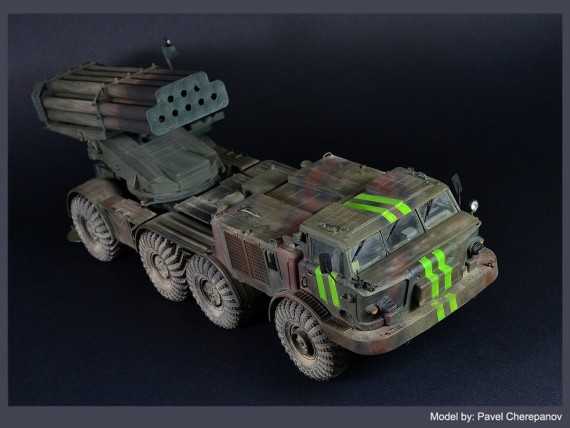

Новая работа Павла Черепанова, модель реактивной системы «Ураган», захваченной войсками ДНР у Украины в качестве трофея не позднее июля 2015 г. Модель продается!
ИСТОРИЯ
РАЗГРОМ 27-ГО РЕАП УКРАИНСКОЙ АРМИИ В ВОЙНЕ НА ДОНБАССЕ.
Материал взят отсюда:
https://mihalchuk-1974.livejournal.com/699314.html
Реактивная система залпового огня (РСЗО) БМ-27 «Ураган» калибра 220 мм (индекс ГРАУ — 9К57), широко применялась ВСУ в ходе боев на Донбассе. Обычно такие серьезные артиллерийские системы находятся далеко в тылу (максимальная дальность стрельбы 35 800 м, минимальная — 8000 м) и несут сравнительно небольшие потери в ходе боевых действий. Тем более удивителен список потерь техники этого типа у украинских вояк. Все установки указанного типа, применяемые в ходе боев с сепаратистами, входили в состав 27-го РеАП (позднее переименована в 27-ю бригаду, РеАБ)
Полк был создан в 2008 году путем спихивания в него всех наличных РСЗО «Ураган» со всей Украинской армии. В полку по идее должно быть 36 установок 9П140 -(4 установки в батарее)-12 батарей:
1-й реактивный артиллерийский дивизион
2-й реактивный артиллерийский дивизион
3-й реактивный артиллерийский дивизион
4-й дивизион-управление
На самом деле на начало боев в полку было порядка 30 установок и около 20 ТЗМ 9Т452 (транспортно-заряжающая машина).
Впервые полк «отметился» на Донбассе в июле 2014 года.
«3 и 4 июля были проведены стрельбы — третьего на сдерживание, четвертого — на поражение противника. Морально-психологическое состояние личного состава — бодрое. Мы показали в зоне АТО, что у нас на руках есть серьезное оружие », — сообщил заместитель командира 27-го Сумского реактивного артиллерийских полка по работе с личным составом майор Дмитрий Горб.
Первой «под раздачу» попала 5-я батарея 27-го полка. Сами себя они окрестили «Сумские вепри»))). Уже 5 августа она была обстреляна в районе Горловки. Погиб 1 и точно ранен 1 человек.

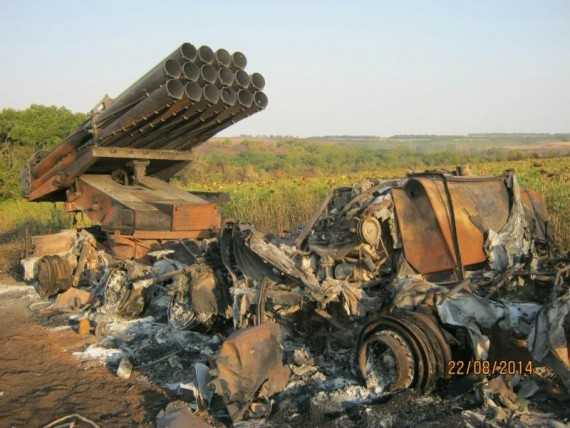

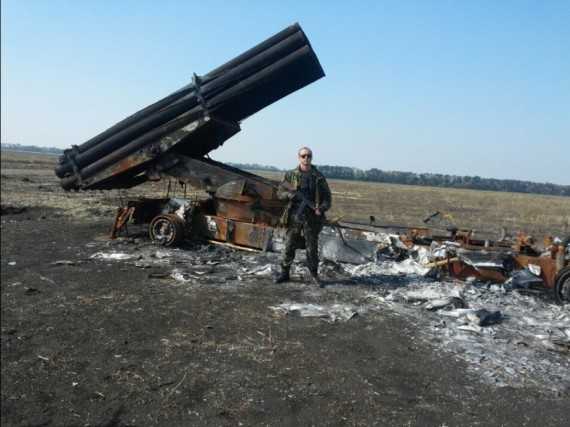

1. Первая зафиксированная потеря это вот эта установка. Номер машины и батарея не установлены. «Ураган» был уничтожен 20-22.08.2014 года в районе п. Петровское. (окрестности Саур-Могилы). Пусковая установка судя по опущенным домкратам находилась в момент уничтожения в боевом положении. Там же было уничтожено две ТЗМ из того же 27-го полка. И одна ТЗМ была захвачена «сепаратистами» неповрежденной. Ее просто бросили в кустиках.
2. 01.09.2014 года колонна 27-го полка попала в засаду у н.п. Осыково. Было уничтожено две установки РСЗО «Ураган».
3. Вторая уничтоженная машина из той же колонны.
4. 03.09.2014 года вместе с командованием «сектора Д» в н.п. Победа, Луганская обл. был накрыт артиллерийским огнем «табор» 9-й батареи 27-го РеАПа. Итог: две установки БМ-27 уничтожены. Остальные повреждены. Полк понес тяжелые потери также и в личном составе.
5. Вторая установка уничтоженная там же
Практически 9-я батарея 27-го РеАП была полностью уничтожена.
«Хотели уничтожить нашу технику, не пощадив людей»
«В тот день ничего не предвещало беды. 2 сентября бойцам 27 полка был дан приказ покинуть базу под селом Победа. На следующий день в лагере полка еще оставалось 38 ребят: кто возился возле техники, кто звонил родным. Они так и погибли в окопах, ангарах. В 19.10 в наш лагерь попало три снаряда реактивной системы «Смерч», — рассказал «Комсомолке» Дмитрий Горб, заместитель командира полка по работе с личным составом, майор. – Мы уверенны, что стреляли со стороны России, стреляли целенаправленно, чтобы уничтожить нашу технику.
И противникам это удалось – 15 единиц тяжелой техники, в том числе «Ураган», который может поразить цель на расстоянии 36 км, разбиты. Некоторые установки от силы удара переворачивало «с ног на голову», а 20-тонные боевые машины сгорели дотла. На 5 сентября 17 пропавших без вести, 4 убитых, по 13 людям «информация уточняется», и трое раненных.

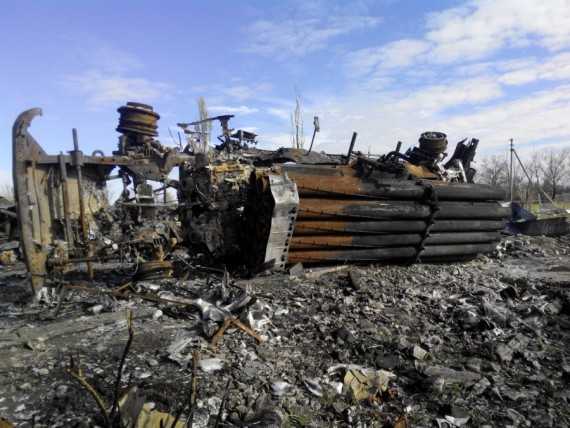

6. 29.09.2014 под Волновахой в результате артиллерийского удара полностью сгорела на огневой позиции еще одна пусковая установка БМ-27 «Ураган» 27-го РеАП. Обратите внимание на опущенные домкраты — пусковая находится в боевом положении.
7. Скорее всего одна из «уцелевших» пусковых 9-й батареи после локального армагеддона 3 сентября, впоследствии также ушла в «безвозврат». Вот так она выглядела 20.12.2014 года на СПАМе, в районе п. Сватово.

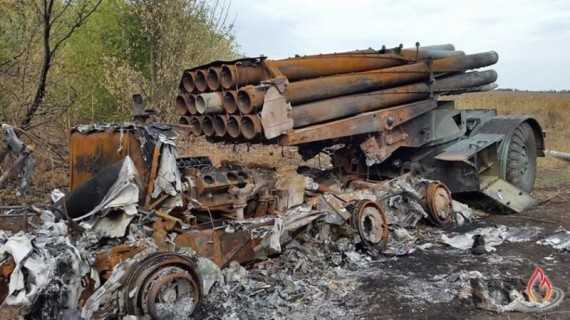

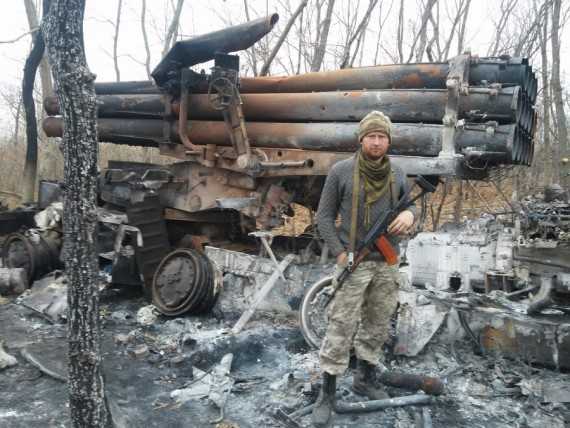

8. 29.10.2015 года появляются данные еще об одной уничтоженной пусковой установке БМ-27. Там же в районе Сватово.
9.Там же в тот же день, была уничтожена еще две пусковых установки.
10. Там же

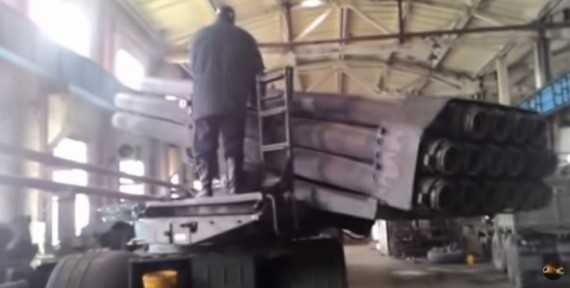

Кроме того «сепаратистами» была захвачена как минимум одна пусковая установка из состава 27-го РеАП. 23.07.2015 она попала в кадр на ремонтном предприятии ВСН.
Сверх всего вышеперечисленного еще две ТЗМ были захвачены в районе Амвросиевка-Саур-Могила еще в августе-сентябре 2014 года.
Исходя из фото-видео свидетельств 27-й отдельный реактивный артиллерийский полк в ходе боевых действий проходивших на Донбассе с июля 2014 года, по октябрь 2015 года потерял безвозвратно 11 пусковых установок РСЗО БМ-27 «Ураган» 9П140 (10 уничтоженными и 1 взятую противником в качестве трофея), что составляет при штатной численности в 36 машин 30,5%. Если же принять во внимание сведения о том, что штатных 36 пусковых в полку никогда не было, а было 30 машин, то безвозвратные потери составляют 36,6% от наличной матчасти. Плюс к тому потеряно безвозвратно минимум 7 транспортно-заряжающих машин 9Т452.

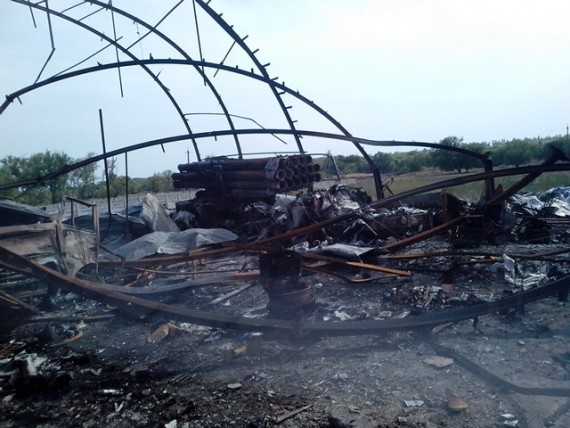

Позже, в ноябре 2015 огромное количество боеприпасов уничтожено в результате взрыва на объединенных складах ракетно-артиллерийского вооружения «сектора А» ВСУ в Сватово — контролируемой Украиной части Луганской области. Тогда же был полностью уничтожен дивизион 220-мм РСЗО «Ураган» из состава 27-ой Сумской реактивной артиллерийской бригады. Также по открытым данным, тогда было потеряно более тысячи снарядов для «Урагана» и некоторое количество для РСЗО «Смерч». По технике в Сватово потеряны: одна боевая машина 9А52 «Смерч», четыре транспортно-заряжающие машины 9Т234 к БМ 9А52 «Смерч», семь боевых машин 9П140 «Ураган», восемь транспортно-заряжающих машина 9Т452 к БМ 9П140 «Ураган»).
https://rian.com.ua/columnist/20160518/1010164328.html
ПРОТОТИП

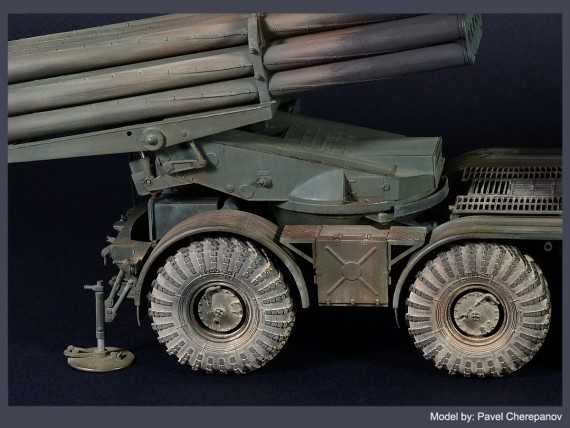

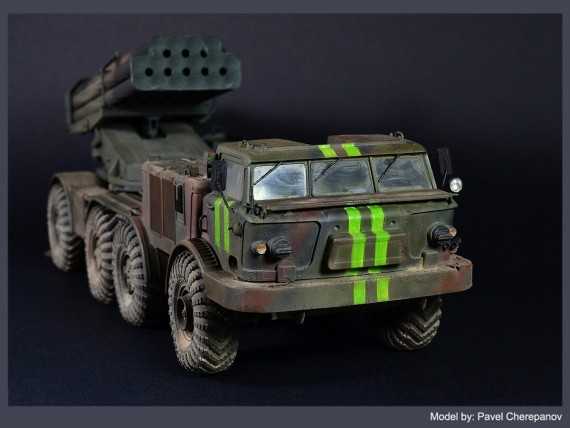

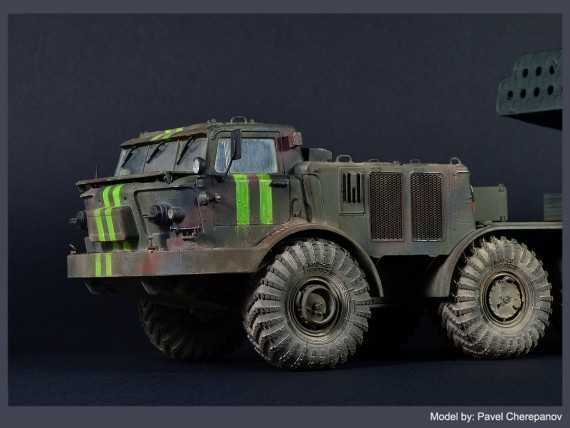

Модель построена «по мотивам» фотографий украинской техники, я не нашел детальных фотографий ДНРовского «Урагана», только один размытый снимок из ремонтного цеха, и несколько фото транспортно-заряжающих машин. Поэтому просто закрасил белые полосы ярко-зеленой краской, но надписи ДНР изображать не стал — немного не рассчитал с шириной полос… Да и навыков таких нет, изображать буквы свободной кистью — дело очень рискованное.
СБОРКА и ОКРАСКА
Я не хочу подробно комментировать процесс постройки этой модели, сборка очень трудоемкая, точнее — времязатратная. Особых сложностей не вызывает, но каждая подсборка — кабина, пусковая, шасси — это как целая самостоятельная модель. Куча всякой мелочевки, которая норовит потеряться в процессе… Восемь огромных и тяжелых смоляных колес — это тоже отдельная эпопея. Окраска тоже разделена на несколько этапов, один муторнее другого… Я сделал разные оттенки зеленого для шасси и пусковой. На кабине изображен красно-черный камуфляж ВСУ, а предварительно были задуты и замаскированы скотчем «беременные» полоски. Везеринг — как обычно, без изысков. Опробовал новую штуку — маркер с жидким хромом, для окраски отражателя фары и зеркал. Потрясающая вещь, дает эффект натурального зеркального блеска! Самый последний этап — закрашивание белых полос ярко-зеленой краской.
МАТЕРИАЛЫ:
Trumpeter 01026 — 1/35 9P140 TEL of 9K57 Uragan
Miniarm B35147 — 1/35 Resin Sagged Wheels I-159 for MRLS (BM-27) Uragan
Voyager Model — BR35140 9P140 TEL of 9K57 Uragan Lenses and taillights
Модель продается!
Павел Черепанов
ost-front.ru
Реактивная система залпового огня «Ураган»: mryabinin — LiveJournal
Я продолжаю серию рассказов о военной технике Российской Армии простым и доступным языком. Сегодня у нас в меню Реактивная система залпового огня «Ураган», стоящая на вооружении артиллерийских дивизионов.
РСЗО 9K57 «Ураган» состоит на вооружении с 1975 года по настоящее время. С небольшими оговорками система до сих пор отвечает требованиям, предъявляемым к артиллерийскому вооружению.

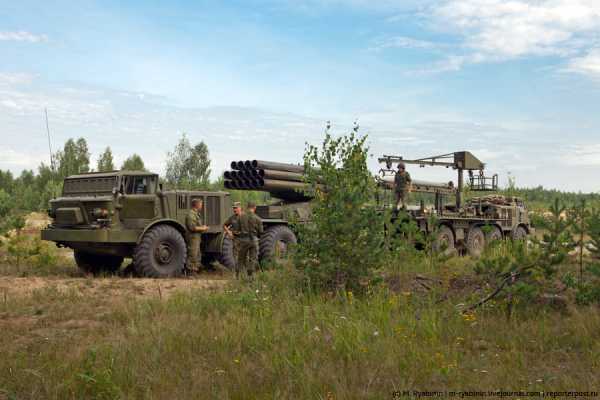

Снаряжение (заряжание) системы осуществляется не в ручную, а с помощью специальной машины заряжания УЗО.

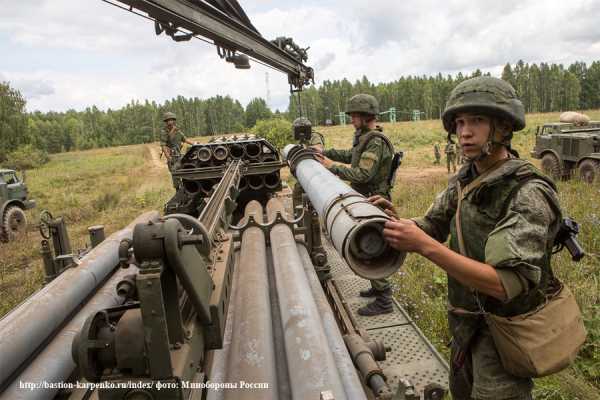

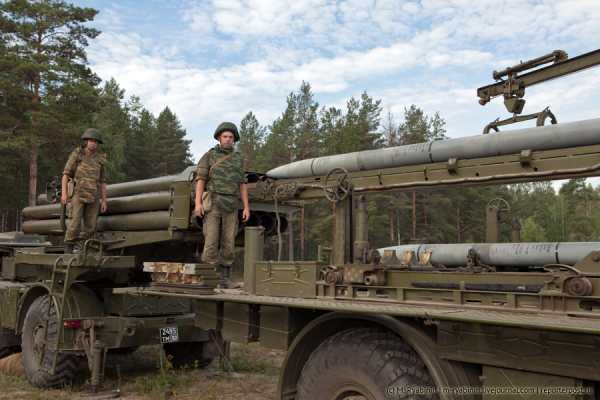

Для заряжания РСЗО и УЗО встают друг к другу задними частями. Заряды для системы располагаются на специальных подставках и поднимаются на систему заряжания с помощью крана.
Реактивный снаряд, используемый в РСЗО находится между обычным артиллерийским снарядом, не имеющим собственного движителя и ракетой. Способ запуска немногим схож с артиллерийским снарядом, но после выхода на РС раскрывается «оперение» (стабилизаторы), которые позволяют снаряду двигаться по рассчитанной траектории.
Заряд досылается для заряжания специальным толкателем.
Физическая сила человека при снаряжении РСЗО практически не используется. В учебных целях солдаты осуществляют выстрел одним-двумя реактивными снарядами, что экономит ресурсы, позволяя оценить готовность личного состава и слаженность работы всех подразделений.
Для осуществления залпа работают несколько подразделений, от разведки и управления огнем, до наблюдателей. На следующей фотографии изображена КШМ (Командно-штабная машина), осуществляющая наблюдение и связь с командно-наблюдательным пунктом. Обратите внимание на солдатскую смекалку: чтобы не поднималась от ветра маскировочная сеть и не мешала обзору, ее прижали… кувалдой.
В артиллерийских подразделениях армии, личный состав орудий и минометов называется «расчетом». Обязательной составляющей любого артиллерийского расчета является наводчик. Тут не надо объяснять, почему его работа важна. Если кому интересно, на бойце надеты: шлем-каска, бронежилет, автомат со складным прикладом, штык-нож к автомату, противогаз в сумке, подсумок с магазинами (обоймами) для автомата, фляга с водой (никаких наркомовских), а также может быть саперная лопатка.

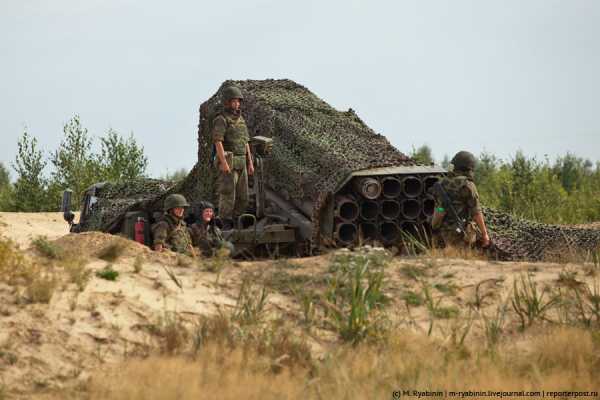

Перед выстрелом (запуском РС), расчет занимает позиции в укрытии. В противном случае могут случиться не очень хорошие последствия. Даже находясь на значительном расстоянии чувствуешь выстрел всем своим телом, сквозь которое проходит звуковая волна.

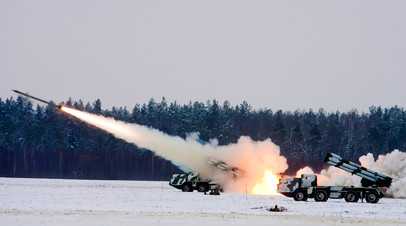

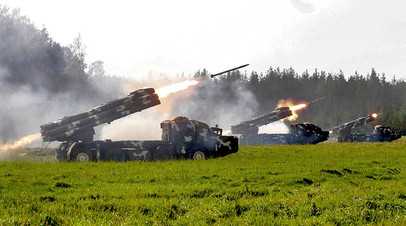

И, наконец, выстрел…
Поверьте, это лучше один раз увидеть и почувствовать, чтобы понять… Но лучше не оказываться на клочке земли, который обозначен для этих парней целью, так как можно уже не увидеть свою бабушку…
Надеюсь вам было интересно. В ближайшее время я продолжу серию постов, где обычным человеческим языком буду рассказывать о военной технике Российской (Советсткой) Армии, а может и армий других стран, если попаду к ним на съемки.
Напоминаю, что все фотографии кликабельны для просмотра в увеличенном размере и авторские права принадлежат также мне. Можете свободно использовать их в своих блогах, только сохраняйте ссылочки на сайт автора. Спасибо…
Спасибо Пресс-клубу Министерства Обороны и лично Дмитрию Петракову за организацию съемок.
mryabinin.livejournal.com

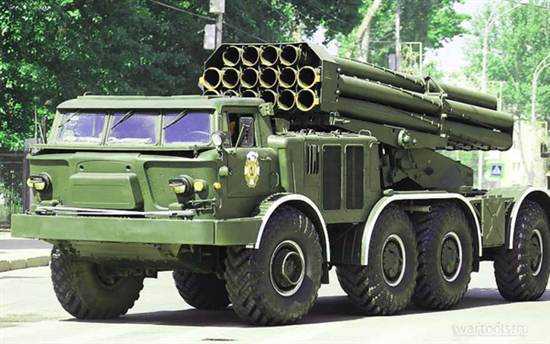

РСЗО 9К57 «Ураган»
| Калибр | 220 мм |
| Максимальная дальность стрельбы | 35800 м |
| Максимальная скорость | 65 км/ч |
| Запас хода по шоссе | 570 км |
РСЗО 9К57 «Ураган»
Советская реактивная система залпового огня (РСЗО) калибра 220 мм. Система принята на вооружение в 1975. Ведущий конструктор системы — Александр Никитович Ганичев. Главный конструктор боевой машины — Юрий Николаевич Калачников.
Боевая и транспортная машина базируются на доработанных шасси грузового автомобиля ЗИЛ-135ЛМ. Количество снарядов в залпе одной боевой машины: 16 штук. Время залпа с одной боевой машины — 20 сек. Масса боевой машины — 20т, реактивного снаряда — 280 кг. Расчёт боевой машины — 4 человека.
Назначение
Система предназначена для поражения различных площадных целей:
-открытой и укрытой живой силы;
-небронированной, легкобронированной и бронированной техники мотопехотных и танковых рот;
-артиллерийских подразделений;
-тактических ракет;
-зенитных комплексов;
-вертолетов на стоянках;
-командных пунктов;
-узлов связи;
-объектов военно-промышленной структуры.
Боеприпасы
Индекс снаряда | Индекс БЧ | Масса снаряда, кг | Длина снаряда, мм | Масса БЧ, кг | Масса ВВ/ОВ, кг | Тип взрывателя | Дальность стрельбы, км |
| 9М27Ф (фугасный) | 9Н128Ф | 280 | 4832,5 | 100 | 51,9 | контактный | 10..35 |
| 9М51 (термобарический) | 9Н515 | 256 | 5147 | 143,5 | 30,2 | контактный | 5..13 |
| 9М27К (кассетный) | 9Н128К | 270 | 5178 | 90 | 30х0,3 | неконтактный | 10..35 |
| 9М27К1 (кассетный) | 9Н516 | 270 | 5178 | 90 | 30х0,3 | неконтактный | 10..35 |
| 9М27К2 (кассетный) | 9Н128К2 | 270 | 5178 | 89,5 | 24х1,1 | неконтактный | 10..35 |
| 9М27К3 (кассетный) | 9Н128К3 | 270 | 5200 | 90 | 312х0,04 | неконтактный | 8..34 |
| 9М59 (кассетный) | 9Н524 | 270 | 5178 | 90 | 9х1,85 | неконтактный | 10..35 |
| 9М27С (зажигательный) | 9Н128С | ||||||
| Химический | 9Н519 | 20 | неконтактный |
Боевое применение
РСЗО «Ураган» широко эксплуатировались во время вооружённого конфликта на востоке Украины украинскими вооруженными силами и вооружёнными силами ЛНР и ДНР.
К началу сентября 2014 года вооружёнными силами Украины в боях с вооружёнными силами ЛНР и ДНР было потеряно 15 комплексов 9К57 «Ураган», из которых не менее 2 машин были захвачены силами ЛНР и ДНР.
Страны-эксплуатанты
-Афганистан — некоторое количество 9П140, по состоянию на 2010 год, всего поставлено 18 РСЗО «Ураган»

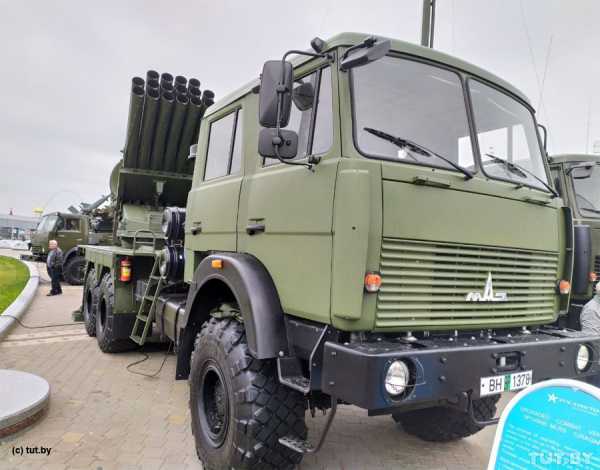

-Белоруссия — 72 единицы 9П140, по состоянию на 2016 год
-Гвинея — 3 единицы 9П140, по состоянию на 2016 год, всего поставлено 4 РСЗО «Ураган»
-Ирак — всего поставлено 24 РСЗО «Ураган»
-Йемен — всего поставлено 12 РСЗО «Ураган». Поставки осуществлены из Молдавии в 1994 году.
-Казахстан — 180 единиц 9П140 на хранении, по состоянию на 2016 год
-Киргизия — 6 единиц 9П140, по состоянию на 2016 год
-Молдавия — по состоянию на 2016 год ежегодник The Military Balance указывает на наличие 11 единиц 9П140
-Россия — 900 единиц 9П140, из них 700 на хранении, по состоянию на 2016 год
-Сирия — некоторое количество 9П140, по состоянию на 2016 год, 36 единиц 9П140 поставлено из СССР в период с 1987 по 1988 годы
-Таджикистан — всего поставлено 12 РСЗО «Ураган»
-Туркмения — 60 единиц 9П140, по состоянию на 2016 год, по данным ОАО «Мотовилихинские заводы» поставлено всего 54 РСЗО «Ураган»
-Украина — 70 единиц 9П140, по состоянию на 2016 год, всего поставлено 139 РСЗО «Ураган»
-Узбекистан — 48 единиц 9П140, по состоянию на 2016 год
-Эритрея — 9 единиц 9П140, по состоянию на 2016 год. Поставлены в 2007 году из Белоруссии
По некоторым сообщениям, 11 единиц были поставлены из Молдавии в Армению в 2011 году. Однако, по другим данным, 12 молдавских комплексов 9К57 были поставлены в Йемен в 1994 году, в Армению при этом, ни из Молдавии, ни из каких либо других государств поставки РСЗО 9К57 «Ураган» не производились, по состоянию на 2014 год из систем РСЗО на вооружении Армении имеются только БМ-21 и WM-80.
ТТХ
Размеры
-Масса без снарядов и расчета, кг: 15 100
-Масса в боевом положении, кг: 20 000
-Длина в походном положении, мм: 9630
-Ширина в походном положении, мм: 2800
-Высота в походном положении, мм: 3223
-Клиренс, мм: 475
Вооружение
-Калибр, мм: 220
-Количество направляющих: 16
-Дальность стрельбы минимальная, м: 8000 (10 000)
-Дальность стрельбы максимальная, м: 35 800
-Площадь поражения, м2: 426 000
-Максимальный угол возвышения, град: +55
-Точность (рассеивание), м: по ТТТ на макс. дальность Вд 1/170,Вб 1/125
-Расчёт БМ, чел.: 4
-Перевод системы из походного положения в боевое не более, мин.: 3
-Время залпа, с: 8,8..20
-Время срочного оставления огневой позиции после залпа не более, мин.: 1,5
Подвижность
-Двигатель:
-Производитель: ЗИЛ
-Марка: два ЗИЛ-375
-Тип: Бензиновый
-Объём: 6962 см3
-Максимальная мощность: 180 л.с. (133 кВт), при 3200 об/мин
-Максимальный крутящий момент: 465 Н·м, при 1800 об/мин
-Конфигурация: V8
-Цилиндров: 8
-Клапанов: 8х2
-Диаметр цилиндра: 108 мм
-Ход поршня: 95 мм
-Степень сжатия: 6,5
-Система питания: двухкамерный карбюратор
-Охлаждение: Жидкостное
-Клапанной механизм: OHV
-Материал блока цилиндров: чугун
-Материал ГБЦ: алюминий
-Тактность (число тактов): 4
-Порядок работы цилиндров: 1-5-4-2-6-3-7-8
-Рекомендованное топливо: бензин
-основной — АИ-93 (92)
-допустимый — А-76 (АИ-80)
-Максимальная скорость по шоссе, км/ч: 65
-Запас хода по шоссе, км: 570
-Колёсная формула: 8х8
| Калибр | 220 мм |
| Максимальная дальность стрельбы | 35800 м |
| Максимальная скорость | 65 км/ч |
| Запас хода по шоссе | 570 км |
wartools.ru
как совершенствуются российские реактивные системы залпового огня — РТ на русском
Выходила на берег «Катюша»
19 ноября 1942 года под Сталинградом началась стратегическая наступательная операция советских войск под кодовым названием «Уран». Одну из ключевых ролей в битве за Сталинград сыграла ствольная и реактивная артиллерия. В память о заслугах этого вида войск в одном из решающих сражений Великой Отечественной войны 19 ноября стали отмечать как День ракетных войск и артиллерии (РВиА).
Наступление Красной армии началось с массированного артиллерийского обстрела. Из всего спектра применённых в Сталинградской битве артиллерийских вооружений отдельно стоит упомянуть полевую реактивную систему залпового огня БМ-13, получившую прозвище «Катюша».
«Катюша» положила начало развитию реактивных систем залпового огня (РСЗО) страны.

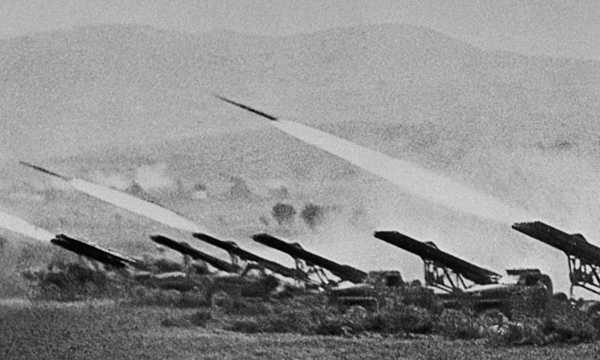

- Советские реактивные системы залпового огня «Катюша», 1942 год
- РИА Новости
- © Георгий Зельма
Сегодня РСЗО входит в состав РВиА наряду с самоходной и буксируемой ствольной артиллерией, миномётами и тактическими ракетными комплексами. РСЗО состоит из боевой машины с пусковой установкой на базе шасси тягача или танка, транспортно-заряжающей машины, машины управления и реактивных снарядов.
Дитя холодной войны
В период холодной войны всерьёз рассматривались варианты полномасштабного столкновения между СССР и блоком НАТО. Предполагалось, что в конфликте будет использовано колоссальное количество живой силы и техники, а также пущено в ход оружие массового поражения.
Также по теме
«Катюше» — 75: об оружии Победы от первого до последнего залпа14 июля 1941 года советская боевая машина реактивной артиллерии БМ-13 впервые вступила в бой. В народе она получила название «Катюша»….
Для отражения угрозы в виде крупных скоплений сил противника требовалось оружие с площадным поражением, способное остановить наступление на дальних подступах. Для таких целей наиболее подходили РСЗО.
За годы холодной войны в СССР был накоплен мощный боевой потенциал в сфере ракетных вооружений. Системы постоянно развивались и модернизировались.
В частности, улучшался боекомплект РСЗО — за счёт повышения характеристик дальности и точности полёта реактивных снарядов, увеличения калибра ракет, расширения номенклатуры типов применяемых боеприпасов, а также постепенного движения в сторону корректируемых реактивных снарядов.
Также модифицировались шасси тягачей, которые должны были обеспечить машине достаточную проходимость и скорость. Улучшались системы управления огнём и навигации, здесь прогресс шёл в сторону увеличения автоматизации работы РСЗО.
По данным лондонского Международного института стратегических исследований (IISS), к 1991 году у СССР было 8000 единиц реактивной артиллерии (с учётом резерва) против 426 единиц у США. При этом советские РСЗО превосходили иностранные аналоги по многим параметрам.
Сделано в СССР
Разработка новой РСЗО началась в 1959 году в НИИ №147 (сейчас — АО НПО «Сплав», входит в корпорацию «Ростех»). В 1963-м был принят на вооружение 9к51 «Град», в этом же году началось серийное производство РСЗО на Пермском заводе им. Ленина.
Также по теме
«Впору справлять поминки»: как Украина модернизирует ракетные войска 3 ноября Украина отмечает День ракетных войск и артиллерии. Однако у руководства страны нет поводов для торжественных заявлений: за…

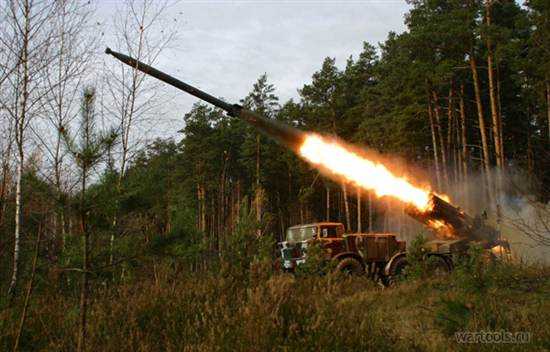

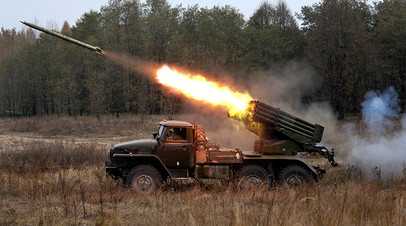

«Град» использует неуправляемые реактивные снаряды калибра 122 мм, запускаемые из 40 направляющих. В качестве шасси применялись тягачи «Урал», а также ЗИЛ-131.

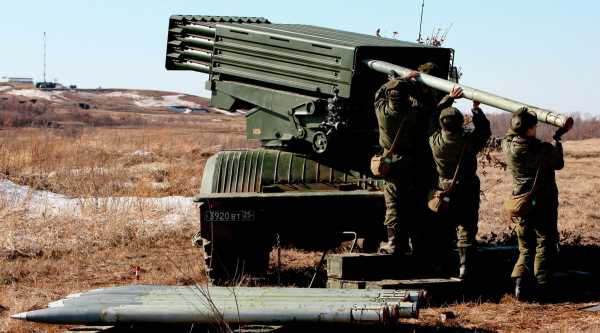

На базе РСЗО «Град» создан ряд модификаций, в частности авиадесантируемые установки «Град-В» и «Град-ВД», 9к59 «Прима» с 50 направляющими. Для ВМФ разработаны БМ-21ПД «Дамба» для борьбы с морскими диверсантами и подводными лодками, а также «Град-М» для установки на корабли.
«Град» использует широчайшую номенклатуру неуправляемых снарядов: осколочно-фугасные, зажигательные, дымовые, осветительные, учебные, кассетные, кумулятивные, минопостановочные. Минимальная дальность стрельбы РСЗО «Град» — 5 км, максимальная — 20 км.
Высокая интенсивность огня вкупе с большой зоной поражения позволяет эффективно применять «Град» против живой силы и бронетехники противника. После нанесения ракетного залпа установка может быстро покинуть огневую точку, избежав ответного огня.
Вслед за «Градом» в НПО «Сплав» была создана РСЗО с улучшенными характеристиками — «Ураган». В 1975 году 9к57 «Ураган» (калибр — 220 мм) c 16 направляющими принят вооружение. Для «Урагана» впервые в мире был разработан снаряд с кассетной головной частью с осколочными боевыми элементами.
В состав РСЗО «Ураган» дополнительно входят автомобиль для топографической съёмки и радиопеленгационный метеорологический комплекс.
Залп одной боевой машины накрывает площадь более 42 га. Огонь может вестись на дистанции от 8 до 35 км как одиночно, так и залпами. «Ураган» использует широкий спектр неуправляемых снарядов: осколочно-фугасные, минопостановочные, кассетные, термобарические, зажигательные.
Венцом тяжёлой реактивной артиллерии СССР стало создание 9к58 РСЗО «Смерч» (калибр — 300 мм) с 12 направляющими.
Также по теме
Финальный бой: войска Союзного государства завершили учения «Запад-2017» уничтожением условных террористов Российские и белорусские военнослужащие завершили совместные стратегические учения «Запад-2017». Финальное сражение с условным…
Разработкой «Смерча» занималось НПО «Сплав», в 1987 году систему приняли на вооружение.
В состав РСЗО «Смерч» дополнительно входят автомобиль для топографической съёмки и радиопеленгационный метеорологический комплекс.
Для «Смерча» были разработаны корректируемые реактивные снаряды с инерциальной системой управления, которая позволила уменьшить рассеивание снарядов в три раза по сравнению с неуправляемой ракетой, увеличив при этом кучность стрельбы вдвое. Дальность огня «Смерча» — от 20 до 90 км, площадь поражаемой территории может достигать 70 га.

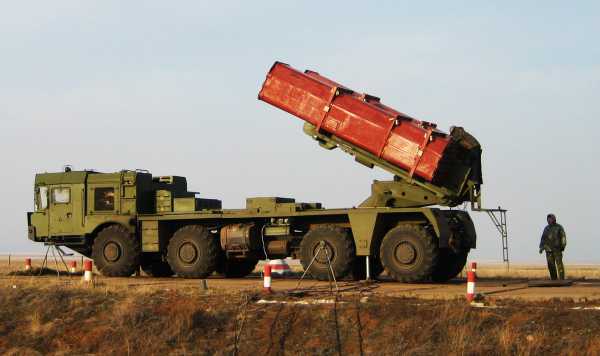

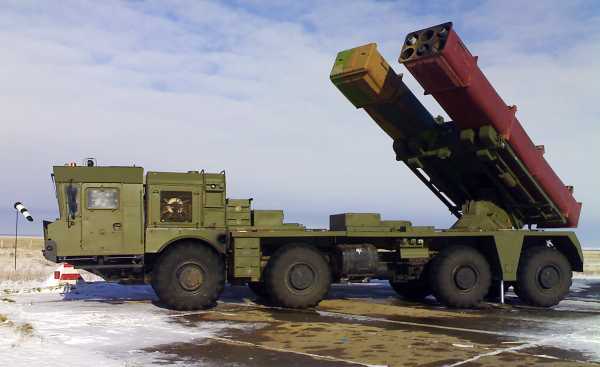

В 2017 году был принят на вооружение бикалиберный вариант «Урагана» — «Ураган-1М» (калибры — 220 и 300 мм). В отличие от систем предыдущего поколения, «Ураган-1М» заряжают, целиком заменяя пакет с направляющими.
Согласно данным IISS, в начале 2017 года на вооружении российской армии стояло 550 «Градов», 200 «Ураганов» и 100 «Смерчей».
Это российское трио РСЗО пользуется большим спросом за рубежом и экспортируется в десятки стран.
Надвигается «Торнадо»
На сегодняшний день в России идёт активное обновление ракетных войск за счёт ввода в эксплуатацию нового семейства РСЗО «Торнадо» на базе шасси БАЗ-6950.
«Торнадо» имеет две модификации: «Торнадо-Г» — модернизация «Града» — и «Торнадо-С» — модернизация «Смерча».
- 122-мм реактивная система залпового огня 9К51М «Торнадо-Г» («Г» — «Град») — модернизированная версия РСЗО 9К51 «Град»
- РИА Новости
В новых ракетных системах учтены все недостатки, характерные для аналогичной техники предыдущего поколения. Особенностями нового семейства РСЗО являются наличие автоматизированной системы управления наведением и огнём, интеграция вооружений в спутниковую систему ГЛОНАСС, улучшенная электроника и бортовое оборудование, а также возможность вести огонь специальными снарядами повышенной дальности.
«Торнадо» обладает повышенной точностью, а также может действовать в составе звена под руководством единого центра управления.
На данный момент для обеих модификаций РСЗО разрабатываются новые виды снарядов. Из необычных можно отметить снаряд калибра 300 мм с беспилотным летательным аппаратом в боевой части, способным осуществлять разведку после запуска с ракеты.
РСЗО «Торнадо-Г» принята на вооружение в 2012 году, а «Торнадо-С» — в 2016-м. Сейчас идёт поставка систем в российскую армию.
- РСЗО «Торнадо-С»
- © topwar.ru
Смена поколений
Российские РСЗО превосходят зарубежные аналоги по многим параметрам, уверены эксперты. Их обновление позволит России сохранить лидерство по данному виду вооружений и в будущем. Военный эксперт Виктор Мураховский рассказал RT о роли РСЗО в системе российских ВС и перспективах развития ракетных войск.
Также по теме
Создать «Коалицию»: Россия наращивает производство новых артиллерийских систем 19 ноября Россия отмечает День ракетных войск и артиллерии. Несмотря на бурное развитие ракетных технологий, авиации и комплексов ПВО,…
По его словам, РСЗО в российской армии является одним из передовых средств огневого поражения. Последнее время РСЗО предыдущего поколения интенсивно вытесняется семейством «Торнадо». Закупки «Торнадо-С» и «Торнадо-Г» включены в новую государственную программу вооружений.
«Сейчас идёт активная разработка и принятие на вооружение нового боекомплекта для этих систем. Особенно стоит отметить создание управляемых ракетных боеприпасов, которые должны будут убрать главный недостаток РСЗО — малую точность. Корректируемые снаряды нового поколения с индивидуальной системой наведения позволят отнести РСЗО уже к разряду высокоточного оружия»,— отметил Мураховский.
Эксперт подчеркнул, что РСЗО включены в общий разведывательно-боевой контур российской армии.
«По организационно-штатной структуре «Грады» действуют в составе дивизионов реактивной артиллерии танковых и мотострелковых бригад и полков, «Ураганы» соответствуют армейскому комплекту, а «Смерчи» относятся к составу окружного подчинения. РСЗО являются крайне эффективным оборонительным и наступательным средством вооружений, существенно увеличивающим боевой потенциал соединений, куда они входят», — подытожил Мураховский.
russian.rt.com
ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике
РЕАКТИВНАЯ СИСТЕМА ЗАЛПОВОГО ОГНЯ 9К57 «УРАГАН» MULTIPLE ROCKET LAUNCHERS 9K57 «URAGAN» 15.03.2014 ЧЕБАРКУЛЬСКИЙ ВОЕННЫЙ ПОЛИГОН ЧЕБАРКУЛЬСКИЙ ВОЕННЫЙ ПОЛИГОН ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО 24.04.2016 РЕАКТИВНАЯ СИСТЕМА ЗАЛПОВОГО ОГНЯ (РСЗО) «ТОРНАДО» («ТОРНАДО-Г» и «ТОРНАДО-С») 11.11.2016 МИХАЙЛОВСКАЯ ВОЕННАЯ АРТИЛЛЕРИЙСКАЯ АКАДЕМИЯ На празднике, посвященном Дню ракетных войск и артиллерии, на полигоне Луга в Ленинградской области впервые были показаны боевая машина (БМ) и транспортно-заряжающая машина (ТЗМ) новой РСЗО «Ураган-1М». РСЗО «УРАГАН-1М» НА ЛУЖСКОМ ПОЛИГОНЕ. 19.11.2016 201-Я ГАТЧИНСКАЯ ОРДЕНА ЖУКОВА ДВАЖДЫ КРАСНОЗНАМЕННАЯ ВОЕННАЯ БАЗА 30.08.2017 ВОЕННЫЕ УЧЕНИЯ РОССИИ
ВОЕННЫЕ УЧЕНИЯ РОССИИ MILEX — 2019 9-Я МЕЖДУНАРОДНАЯ ВЫСТАВКА ВООРУЖЕНИЯ И ВОЕННОЙ ТЕХНИКИ
Разработка РСЗО с большим, чем у «Града» калибром началась в НИИ-147 (главный конструктор А.Н.Ганичев) в 1964 году. В конце 1968 года были выполнены проработки 220-мм дальнобойной реактивной системы под наименованием «Град-3». Первоначально в качестве шасси для размещения артиллерийской части рассматривалось два типа: колесное на автомобиле ЗИЛ-135ЛМ, гусеничное — на тягаче МТ-С («объект 123»). На колесном шасси хотели разместить 20 трубчатых направляющих для реактивных снарядов, на гусеничном — 24. Обе установки могли обстреливать цели в 60 град. по горизонту, углы вертикального наведения были от 0 до +55 град. Для реактивных снарядов была выбрана боевая часть весом в 80 кг. В соответствии с совместным решением МОМ и МО от 31 марта 1969 года к разработке системы был подключен Пермский машиностроительный завод, на который была возложена задача созданию боевой машины (БМ). В 1972 году на заводе был изготовлен первый опытный образец БМ РСЗО «Ураган» на шасси четырехосной машины ЗИЛ-135ЛМ.
Система «Ураган» в настоящее время состоит на вооружении: России, Афганистана, Белоруссии, Казахстана, Молдавии, Сирии, Туркменистана, Украины и Узбекистана. Первоначально боевая машина РСЗО «Ураган» получила на западе индекс BM-27, затем ее стали именовать как BM-22 Uragan. БОЕВАЯ МАШИНА БМ-22 (9П140) РСЗО «УРАГАН» Боевая машина 9П140 создана в КБ Пермского машиностроительного завода (главный конструктор Ю.Н.Калачников). Она представляет собой самоходную пусковую установку, состоящую из артиллерийской части и автомобильного шасси ЗИЛ-135ЛМП. Боевая машина предназначена для стрельбы реактивными снарядами и поражения ими открытой и укрытой живой силы, бронетанковой техники включая танки и другой техники в районах сосредоточения, артиллерийских и минометных батарей, батарей тактических ракет, вертолетов и самолетов на стоянке аэродромов, командных пунктов, складов горючего и смазочного материала и других целей.
ХАРАКТЕРИСТИКИ Состояние на вооружении с 1975 г. АРТИЛЛЕРИЙСКАЯ ЧАСТЬ: Калибр снаряда, мм 220

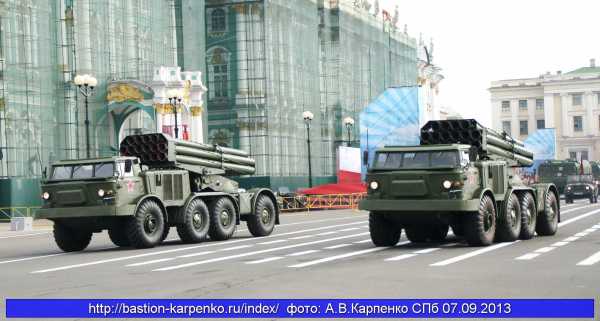

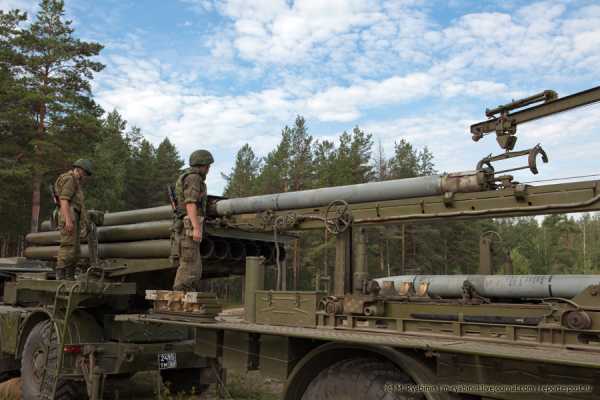

ТРАНСПОРТНО-ЗАРЯЖАЮЩАЯ МАШИНА 9Т452 Транспортно-заряжающая машина 9Т452 представляет собой бортовую машину с погрузочным устройством, состоит из шасси «135МЛ» и установленного на нем оборудования. Состояние на вооружении с 1976 г. РЕАКТИВНЫЕ СНАРЯДЫ Реактивный снаряд 9М27Ф создан в НПО «Сплав» для РСЗО «Ураган», он предназначен для поражения живой силы, небронированной и легкобронированной техники в местах сосредоточения, разрушения взлетных полос аэродромов, переправ, командных пунктов, узлов связи, складов и других объектов военно-промышленной структуры. В разработке боевой части реактивного снаряда участвовал НИИПХ. Реактивный снаряд 9М27К был создан в ГНПП «Сплав». Он имеет кассетную боевую часть с осколочными элементами и предназначен для поражения живой силы и техники противника в местах сосредоточения. Реактивный снаряд 9М27К2 создан в НПО «Сплав». Он имеет кассетную головную часть с противотанковыми минами ПТМ-1. Снаряд предназначен для дистанционной установки протиовопехотных минных полей как перед подразделениями боевой техники противника, находящегося на рубеже атаки, так и в районах их сосредоточения. Реактивный снаряд 9М27К3 создан в НПО «Сплав». Он имеет кассетную боевую часть с противопехотными минами ПФМ. Снаряд предназначен для дистанционной установки минных полей обеспечивающих поражение живой силы противника. Мина ПФМ может поражать пехоту и повреждать колесные машины. Кроме установки мин при стрельбе из РСЗО, она может быть применена с авиационных носителей. Реактивный снаряд 9М59 создан в НПО «Сплав». Он имеет кассетную головную часть с противотанковыми минами ПТМ-3 и предназначен для дистанционной установки минных полей как перед подразделениями боевой техники противника, находящегося на рубеже атаки, так и в районах их сосредоточения. Устанавливаемая снарядами противотанковая мина обеспечивает поражение боевой техники снизу под всей проекцией за счет применения неконтактного взрывателя и боевого заряда направленного действия, обладающего высокой бронепробиваемостью. А.В.Карпенко (ВТС «БАСТИОН») РСЗО «УРАГАН-1М» НА ЛУЖСКОМ ПОЛИГОНЕ. 19.11.2016 |
bastion-karpenko.ru
