Как сделать арбалет стреляющий пулями

В продолжение темы изготовления арбалетов самостоятельно, хочу предложить вашему вниманию еще одну довольно оригинальную конструкцию – арбалет стреляющий пулями. Особенность этой конструкции в совершенно необычном подходе к арбалетному метательному снаряду, а именно вместо классической стрелы, предложена стальная пуля. Кроме того арбалет имеет два противоположных лука, что значительно усиливает мощность арбалета и дальность полета пули. Схематичные чертежи арбалета, приведенные ниже, довольно ясно показывают общее его устройство. До мелких деталей, додумаемся сами.

Итак, данный арбалет состоит из:

  1. два лука
  2. ложе арбалета
  3. арбалетный приклад
  4. механизм взвода
  5. спусковой механизм
  6. контейнер
  7. стержень
  8. подшипник
  9. кронштейн
  10. пружина

Теперь попробуем описать, данный арбалет в действии. Скользящий контейнер (6) вместе с кассетой, которая расположена на валу, имеет специальное дополнительное устройство, показанное на рисунке фиг.2.

Это устройство состоит из многогранного стержня (7) который переходит в вал вращения. Вал вращения в свою очередь размещен на подшипнике (8). Часть вала размещена за подшипником и тоже имеет вид многогранного стержня, который закручен в направлении оси. За задней частью контейнера размещен кронштейн (9), имеющий отверстие выполненное горизонтально. Отверстие по профилю идентично с профилем закрученного вала. Сверху кронштейна приделана пружина из упругой пластинчатой стали (10), предназначение которой удерживать пулю на стержне (7).

Свободные концы тетивы закреплены на механизме взвода (4), что позволяет регулировать силу натяжения луков.

Как же работает сие изобретение конструкторской мысли.

Контейнер с тетивой и пулей фиксируется в механизме спусковым механизмом. Далее механизм взвода (4) передвигается по ложу арбалета, натягивая луки, и фиксируется. Нажимая на спусковой крючок, мы освобождаем тетиву, и контейнер начинает движение вперед. Стержень с пулей в этот момент закручивается вокруг продольной оси. После того, как вращающийся вал выйдет из зацепления с кронштейном (9),пуля начинает разгон, вращаясь вокруг своей оси уже по инерции.


Вот в принципе и весь принцип действия конструкции этого арбалета. Осталось проработать (мозгами) некоторые важные детали устройства. Например, такие: как контейнер соединен с ложем арбалета и на чем он совершает свое возвратно поступательное движение. Соответственно это касается и механизма взвода тетивы. К сожалению найденные в интернете чертежи не дают полного представления об этом, но зная сам принцип действия и устройство, можно додуматься и самим. Также стоит подумать, из каких материалов можно изготовить все детали и механизмы арбалета.

Естественно если изготовлять арбалет самостоятельно, нужно будет иметь доступ к некоторому специализированному оборудованию. Напильник и дрель здесь вряд ли помогут. Хотя возможно найдутся и такие умельцы, что «сварят кашу» даже из топора. Наш народ на выдумки богат и руки у него «золотые».

P.S.

Статья является рерайтом. Администратор не несет ответственности за достоверность информации. Все, что вы делаете, вы делаете на собственный страх и риск.

Еще о самодельных арбалетах:

Как сделать блочный арбалет

Подробные чертежи арбалета Хортон

Фотографии узлов и частей арбалета, присланого читателем блога

Конструкция арбалета из того, что нашли в гараже

Как сделать многозарядный арбалет

Арбалет из подручного материала

Как сделать карманный мини-арбалет

Пошаговое изготовление блочного арбалета

Как выбрать размеры плеч и ложа арбалета

Чертежи деталей арбалета

Модель арбалета, стреляющего кольцевыми пулями

Как сделать кольцевой арбалет

Компактный арбалет

Механические приспособления для изготовления арбалетного болта

Чертежи пружинно-вакуумного арбалета

Подробные чертежи для изготовления арбалета

sekach.ru

Пулевые Шнепперы (арбалеты)

Пулевые Шнепперы

Шнеппер или Балестра — это короткий арбалет стреляющий пулями, как правило, он имеет двойную тетиву в центре которой находится специальный мешочек для помещения туда пули.

Пулевые арбалеты появились в самом начале XVI века и были двух типов: испанские и немецкие шнепперы, а также отличавшиеся от них по конструкции итальянские балестры. Немецкие шнепперы изготавливались не только в Германии, но и в других странах, особенно в Брешии (Италия).

Они были очень удобны для птичьей охоты и пользовались большой популярностью на протяжении всего XVII века, сохраняя один и тот же вид и устройство. По своему размеру это было небольшое оружие, длиной около 60—70 см и сравнительно легкое, его вес колебался от 2 до 2,5 кг. Для конной охоты применялись арбалеты еще меньшего размера, длиной около 35 см.

Дуги шнепперов делались стальными. Их длина колебалась от 325 до 460 мм (короче, чем у болтовых арбалетов), а сечение средней части — от 15 X 8 мм до 20 X 10 мм. Форма была подобна дуге обычного арбалета и большей частью асимметрична, хотя изгиб дуги несколько отличался. Монтировалась в ложе она также под определенным углом, чтобы тетива испытывала меньшее трение о ее поверхность.

Дуга крепилась в передней части ложи, где имелся прямоугольный выступ с окном. В него вставлялась дуга и зажималась с двух сторон деревянными или железными клиньями. Никаких веревочных оплеток в этом типе арбалетов не было. Длина натяжения тетивы была у них не очень велика и составляла примерно 50—85 мм.

Для замка и спускового устройства пулевых шнепперов характерна своеобразная и довольно громоздкая конструкция, которая является отличительной чертой шнепперов вообще. Для облегчения заряжания такого арбалета натяжение тетивы осуществлялось взводным рычагом, установленным на ложе сверху. Он был соединен с замочной коробкой, которая при подъеме рычага перемещалась вперед. Тетиву надевали на выступ замочного крюка и опускали вниз взводной рычаг, который тянул назад замочную коробку вместе с тетивой до соединения замка со спусковым устройством внутри арбалетной ложи. Чтобы тетива не могла утянуть замочную коробку, рычаг стопорился накидной скобой.

Работа арбалетного замка и спуска осуществлялась по следующей схеме. Тетиву держит замочный крюк (1) на оси, верхний конец которого имеет зацеп для тетивы, а нижний запирается шепталом (2), которое в свою очередь удерживается шептальным рычагом (3). После того как замок оттянут назад, шептальныи рычаг устанавливается над спусковым рычагом (4), уже находящимся внутри арбалетной ложи. Он через промежуточный рычаг (5) заперт спусковым крючком (6). В этом состоянии все детали находятся под давлением пружин, а на замочный крюк давит непосредственно тетива.

Шнепперный замок и спусковой механизм (схема А. Меикова):

1 — замочный крюк;

2,3 — шептало и его рычаг;

4 — спусковой рычаг;

5 — промежуточный рычаг;

6 — спусковой крюк;

7 — рукоять

При нажиме на спусковой крючок он освобождал промежуточный рычаг (5), который под действием более сильной, чем его собственная, пружины спускового рычага (4) опускался передним концом вниз, а спусковой рычаг, наоборот, передним концом поднимался вверх и давил на шептальный рычаг (3). Тот отпускал шептало (2), и замочный крюк (1) под давлением тетивы поворачивался на оси, освобождая тетиву.

Взведение спускового механизма производилось нажатием на рукоять (7) спускового рычага (4). При этом промежуточный рычаг (5) входил в зацепление со спусковым крючком (6) под воздействием своей пружины. Таким образом, натяжение тетивы и взвод спускового механизма совершались раздельно. Возможно было предварительно натянуть тетиву, а спусковой механизм привести в боевую готовность только перед выстрелом. Тем самым отпадала необходимость в предохранителе.

Описанное устройство характеризуется большим количеством деталей и способно работать только при четком их взаимодействии. Вместе с тем промежуточные рычагиоблегчают усилие для спуска тетивы, а потому нажим на спусковой крючок мог быть очень слабым. По сути дела шнепперное спусковое устройство не что иное, как своеобразный штехерный механизм.

Ложа этих арбалетов состояла из двух частей: железной станины и деревянного приклада. Железная станина прямая, имела в передней части утолщение для крепления дуги. Средняя часть была полой для размещения внутри нее спускового механизма. Сверху к станине крепился взводной рычаг с замочной коробкой. Снизу приклепывалась прямоугольная предохранительная скоба, защищавшая спуск и служившая для упора пальцев правой руки. Заканчивалась станина хвостовиком с зарубками, на который насаживался приклад.

Наиболее типичным был приклад трапециевидной в сечении формы с широкой «щекой» слева. С правой стороны в прикладе мог быть выдолблен ящичек с задвижной крышкой. По внешнему виду приклад напоминает урезанный аркебузный. Левая «щека» обычно с небольшой полкой, но иногда та могла быть широкой и опускаться вниз. Размеры приклада, как правило, не более 150—170 мм в длину и 60—70 мм в ширину.

Снизу к железной части ложи приклепывалась прямоугольная предохранительная скоба, защищавшая спуск и служившая для упора пальцев правой руки.

Почти все эти арбалеты украшались только в прикладе. Их отделка была достаточно скромной — инкрустация костью или серебряной проволокой растительным орнаментом, иногда стилизованными изображениями. Порой отделка состояла только из костяного или рогового медальона в центре щеки. Перед полкой могло быть вырезано стилизованное изображение цветка либо несколько завитков.

В последней четверти XVII — первой половине XVIII века приклады шнепперов стали повторять форму приклада дробового ружья. Изготавливались они чаще всего из древесины ореха, реже яблони или груши.

Арбалеты для придворной охоты отличались более высоким качеством отделки. Вместо заклепок ставились винты, железная станина полировалась и украшалась травленым или гравированным орнаментом, а также изображениями сцен охоты, животных и воинского снаряжения. Приклады были тщательно отполированы, затылки делались костяными, а на ружейных прикладах — стальными.

Тетива этих арбалетов была устроена необычно, поскольку они предназначались для метания каменных или свинцовых пуль. Фактически это были две тетивы, соединенные поперечными перемычками. В центре находилась матерчатая или кожаная перепонка, служащая для вкладывания в нее пули. Сзади к перепонке пришивалась небольшая петля, которая надевалась на замок.

Прицельные приспособления на шнепперах также были своеобразными. Перед дугой на ложе крепились два железных штырька, между которыми натягивалась нить или шнурочек с костяной или деревянной бусинкой, представлявшей из себя аналог мушки. На взводном рычаге за замочной коробкой крепилась пластина с прорезью. Эта пластина могла подниматься и опускаться соответственно нужной дистанции. Прицеливание производилось путем совмещения прицельной прорези с бусинкой на нити.



www.air-gun.ru

Про арбалеты, шнеппер или балестер » Виталий Чуяков и Co

Кучность и т.п. ерунда.
Отстрел арбалета на кучность прост — производится серия выстрелов из жестко закрепленной машины и измеряется поперечник рассеивания. Мало кто это делает вот и появляется лапша для вновьприбывших.
К примеру заявлять, что хороший лук дает кучность 5mm на 50-метровой дистанции — свинство. Винтовка С.И.Мосина (всем известная трехлинейка) на 100 метрах дает разброс 60mm.
Не буду перечислять марки импортных и отечественных штуцеров и карабинов у которых кучность существенно ниже. Так что читать и повторять подобную галиматью глупо. А отсутствие этой характеристики в описаниях моделей говорит о том, что хвалиться особо нечем и в пользу авторов — не сочиняют.

Убойная сила.
В каждом конкретном случае следует уточнить, что вкладывается в понятие «убойная сила». К примеру та же трехлинейка имеет низкую убойность по медведю, по сравнению с 16 калибром, хотя пробивает его насквозь. Есть мощность оружия, проникающая способность и останавливающее действие снаряда (будь то стрела, пуля и т.п.).

Мощность — максимальная энергия снаряда, которую арбалет может ему передать. Проникающая способность — максимальная глубина проникновения снаряда в препятствие.

Останавливающее действие — способность снаряда вывести цель из строя (живую). Тут немного подробнее: цель может получить смертельное ранение, но не потерять способность некоторое время двигаться и предпринимать ответные действия. Наоборот ранение может быть не смертельным, но цель получает оглушающий, контузящий удар, мгновенно парализующий организм. Разберем на примере кабана, на которого так любят охотиться с дивана знаменитые арбалетчики.

Случай 1.
Мощность, проникающая способность и останавливающее действие совершенно достаточны, стрела с надкалиберным трехножевым наконечником, попадание по месту. Результат — стрела застряла в туше, кабан бит наповал.

Случай 2.
Недостаточное останавливающее действие при совершенно достаточной мощности и проникающей способности, стрела калиберная с острым наконечником, попадание по месту. Результат — стрела пробила цель насквозь, кишки стрелка размотаны по лесу, кабан через минуту благополучно сдох.

Случай 3.
Достаточное останавливающее действие при недостаточной мощности или проникающей способности, либо попадание не по месту, стрела — случай 1. Результат — кабан с торчащей стрелой валяется перемешанный с грязью, изрядно умаявшийся стрелок, утирая пот, добивает его подобранным неподалеку бревном. Подчеркиваю — разобрано в качестве примера, видевшему матерого секача в голову не придет переть с вилами на танк.

Попытки сравнения простого и блочного луков не всегда корректны. Цитата — «Таким образом из курса средней школы известно что подвижный центричный (ось которая тянет груз — плечо арбалета проходит через центр блока) блок дает выигрыш в силе в два раза … …нужно понимать что в обоих луках плечи выпрямляются с одинаковой скоростью и за одно и тоже время тетива проходит свой рабочий ход, но в блочнике тетива в 2 раза длиннее, соответственно она движется со скоростью в 2 раза большей, а помятуя о том что в луке потенциальная энергия деформации плеч трансформируется в кинетическую, которая равна произведениюмассы на квадрат скорости деленные на 2 имеем что кинетическая энергия стрелы выпущенной из блочника в 4 раза выше чем стрелы из обычного арбалета.» — конец цитаты.

Ход рассуждений на первый взгляд верен, однако, законы физики еще никто не отменял. При одинаковых дугах у блочника не учитывается дополнительная масса шкивов, кронштейнов и осей, сопоставимая с массой плеч, увеличившийся вес тетивы и трение в шкивах. Масса возросла — уменьшилась скорость. Кстати полиспаст из 10 блоков имеет КПД 78%. В 2 и в 4 раза — чушь. Блок выигрыша в силе не дает: P = Q (средняя школа), речь ведем о подвижном блоке или системе блоков. Частный случай где P = Q/2 применять не следует — векторы сил параллельны только у лука с отпущенной тетивой. Начинается натяг — формула приобретает вид P = Q/2cos&.

Дальше сложные и громоздкие расчеты, результат которых — выигрыша нет. Однако, смущаться нет причин, если при стрельбе тяжелыми (сопоставимыми по массе с массой лука) снарядами блочник преимуществ не имеет, то при стрельбе очень легкими — ему нет равных. Хотя сравнение луков с одинаковыми дугами неверно изначально, как сравнение трактора и мотоцикла.

Обсуждать применение карбюраторного двигателя для взведения 60kg арбалета можно только после литра на брата потому, что 120kg машина, при ходе 140mm, спокойно взводится встроенным рычагом, причем длина всей конструкции — 700mm. Габариты стального лука 375х45mm, вес ок. 300g с 3mm тетивой, максимальная толщина пластины 4,5mm. Такая же дуга в блочном варианте дает усилие на тетиве в 70kg, ход увеличивается до 240mm.

Многие озабочены расчетом параметров лука. Школьной математики тут явно недостаточно, получится курсовой техвуза, как минимум. Но дело не в сложности, а в исходных данных. Часто для дуги применяют рессору (сам такой) — дешево и сердито, но никаких гарантий, что она изготовлена в соответствии с ТУ нет. Производственники могут отдохнуть с возражениями. Плюс термообработка проведена неизвестно как — и стартовать неоткуда. Выход нашелся пролетарский. От рессоры отрезается пластина шириной 5 — 10mm и длиной 150 — 200mm, один конец защемляется, под пластиной укрепляется планшет на котором прорисовывается первоначальная погибь. Второй конец нагружается и прорисовывается кривая. С каждым разом нагрузка увеличивается и после снятия проверяется возврат в первоначальное положение. Как только появилась остаточная деформация — эксперимент закончен. Имеете семейство кривых в которых дуга может работать. Дальше, путем геометрических построений, находится длина дуги для заданного хода рабочей точки. Или наоборот для заданной дуги длина хода. А до нужного натяга, к сожалению, придется доводить вручную. Так что вперед — сужать плечи, чтоб не пришлось дизель приспосабливать. Сами удивитесь насколько мощная и компактная штуковина получается.

Поделюсь NH по увеличению мощности лука. Подходит для сплошных дуг с кривизной одного знака. Петля из троса укладывается на внешней стороне дуги, проводка троса осуществляется через накладки в местах крепления тетивы или кронштейнов шкивов и в центре. Петля симметрична, начинается в центре над отверстием для стрельбы, затем к концам дуги и сходится в центре снизу, по всей длине лежит на поверхности дуги (т.е. лук превращается в композитный). Канавки в накладках полированные. Слабина выбирается винтом. Натягивается петля эксцентриком (если тетива снята дуга практически выравнивается). Усилие натяга лука возрастает СУЩЕСТВЕННО, исключается риск остаться без головы при разрушении дуги. Точность изготовления максимальна, впрочем, как и всего остального. Может быть выполнено съемным (для игрушечных 20kg луков), может взводится после зарядки арбалета (для мощных машин). Используется более года. Чтобы что-то подобное применялось — сведений не имею. Авторскими правами не защищено и не запатентовано. Будет очень забавно если нарисуется автор, тем более несколько. Принцип действия совершенно ясен из описания, однако, есть и тонкости, поэтому не бросайтесь очертя голову обвешивать дугу веревками. А трудности технического характера легко преодолимы. Пользуйтесь на здоровье.

Успехов!
konst
взято от сюда

вот и еще немного по теме, повертел в магазине в руках, но всеже выбрал себе в качестве подарка на день рождения арбалет «Черный Питон» мини обзор которого можно прочитать тут

Арбалет-пистолет «Аспид» — личные впечатления

Сначала техническая характеристика: блочный арбалет пистолетного типа с композитным луком, взводом тягой, магазином для 6 мм стальных шариков. Размеры: длина 290 мм, ширина 285 мм, высота 130 мм, вес арбалета около килограмма, длина стрелы 180 мм, максимальный диаметр 6 мм. Усилие взвода 18 кг относит этот арбалет к «не являющимся оружием» и он продается свободно.

В руке арбалет лежит хорошо, металлическая легкосплавная рукоятка, отлитая заодно с ложей, вполне удобна. Стальная рукоятка взвода над тягой с имеет достаточные размеры, чтобы взводить арбалет было довольно легко, даже не верится, что вытягиваешь 18 кг. Это происходит за счет малого расстояния между руками. После взвода тетивы арбалет становится на предохранитель, в арбалете, заряжаемом спереди, он скорее всего нужен, ведь при заряжании рука находится впереди оружия и при случайном выстреле была бы вероятность поранить себя в руку.
Трубчатый магазин для шариков находится сверху, заодно он является верхней направляющей для тетивы. Выстрел стрелой при наполненном шариками магазине возможет после включения отсечки магазина. Она расположена над рукояткой взведения, для включения ее надо нажать вперед.

Присмотримся к арбалету внимательнее. Ложа сделана из легкого сплава, спереди имеет расширение, которому привинчены плечи лука, сверху стальные полированные направляющие для стрелы. Под передней частью ложи вторая направляющая «ласточкин хвост» на случай если кому-то потребуется установить на арбалет лазерный прицел или фонарь. Над замочным механизмом направляющая типа ласточкиного хвоста для установки оптики или коллиматора, в задней ее части отлиты «ушки», в них завинчена регулируемый по горизонтали целик, имеющий вид цилиндра с кольцевой проточкой прямоугольной формы, которая и является собственно целиком. Регулировка отверткой, прорезь под которую справа. Намушник отлит как часть ложи и через его основание проходит трубка магазина для шариков.

Сама мушка на редкость непривычной для стрелка-пулевика формы, она выглядит как латунный стерженек с тремя утолщениями. Фактически это три мушки одна над другой, что обусловлено относительно малой скоростью стрелы и ее крутой траекторией. Мушка оказывается удобной, надо только запомнить, по какому утолщению на какое расстояние надо целиться. Глаза и руки у стрелков разные, например с двух рук на 8 метров ( в комнате) я целюсь средним утолщением в центр мишени. При стрельбе шариками с одной руки целюсь нижним.
Лук арбалета относится к типу блочных. Добротные латунные шкивы в стальных кронштейнах привинчены к концам лука, подвижные блоки, соединенные стальной пластиной, ходят в окне нижней части ложи. Тетива стальная, из витого тросика около 2 мм диаметром. Износ тетивы после примерно полутысячи выстрелов не заметен, на будущее в комплекте есть запасная.

Спусковой механизм сделан из стали, к его работе пока претензий не было, усилие спуска достаточно равномерное и небольшое, если не сравнивать с пистолетом ИЖ-46. Регулировка спускового механизма винтами не предусмотрена. Магазин для шариков классический трубчатый, сверху в нем прорезь для латунного подавателя с выступающей вверх ручкой, отведение ее назад и поворот вправо в паз позволяет всыпать через расширение паза шарики в магазин. При взводе арбалета шарик будет падать на направляющие в момент взвода спускового механизма, где задерживается магнитом. Но если отсечка магазина нажата вперед, шарик не зарядится. Чтобы выключить отсечку, надо потянуть за ее каплевидную ручку назад. Из-за магнитной фиксации в арбалете затруднительно использовать куда более дешевую 6 мм свинцовую картечь. Спереди на рамке выступает точеная деталь, на которую можно установить одну из трех катушек с десятком метров капроновой нити, применяемой при стрельбе гарпуном, которых в комплекте арбалета тоже три штуки. На рукоятке снизу спереди кольцо-антабка.

Арбалет-пистолет теми стрелами, что в комплекте, пробивает примерно 7-8 слоев гофрокартона, хотя это зависит от его вида и состояния. Поэтому стоит использовать стопку по крайней мере из 12-16 слоев картона. Мишени есть в комплекте, но ввиду сходства между этим арбалетом и пневматическим пистолетом я стреляю из него по пистолетным мишеням №9.
Стальные шарики очень подвержены рикошету. Поэтому лучше стрелять ими в ту же мишень.

Точность стрельбы арбалета меня вполне устраивает, кучность вполне приличная, часто три стрелы ложатся бок о бок. Шарики конечно летают хуже, но для развлекательной стрельбы вполне допустимо. Гарпуны представляют наибольшую загадку из всего комплекта. Стрелять из арбалета под водой по рыбе невозможно, арбалет испортится, да и почистить и смазать его потом будет проблемой. Стрельба с суши или лодки в рыбу запрещена правилами, а на суше гарпун зачем? Тем не менее опыт со стрельбой гарпунами в мишень с 10 метров показал, что размотка нити не влияет на точность, только вот потом вытаскивать гарпун из мишени очень проблематично, приходится резать мишень ножиком, освобождая зацеп. Сматывание нити на катушечку диаметром около сантиметра тоже процесс небыстрый. Потом снял зацепы с двух гарпунов, получились две стрелы с более длинным наконечником.
Крутизна траектории стрел достаточно велика, например если целиться средней мушкой на десять — метров в центр, то стрелы туда и попадут, а вот прицеливание второй мушкой в центр мишени с 20 метров направит стрелу почти на полметра ниже мишени. Крутизна траектории зависит от скорости стрелы, поэтому для разных экземпляров оружия она будет разной. Для примера, высота траектории полевого арбалета при стрельбе на 65 метров около полутора метров.

Общее впечатление и выводы. Интересный образец, единственный в своем классе, сравнивать его с китайскими игрушками, ввозимыми рядом фирм, некорректно. Прочная, долговечная конструкция. Солидный внешний вид, хорошая точность. Фирма-изготовитель московская, поэтому можно рассчитывать на сервис или запчасти в случае поломки. Пригоден для тренировочной, развлекательной, досуговой стрельбы. Да и девушкам, по моим наблюдениям, больше нравится стрелять из арбалета чем из другого оружия…

Змеюка Обыкновенная
стыбрил тут

Разница между блочными и обычными луками

Разница состоит в том, что «компаунды» — блочные луки работают не только силой упругих элементов — плеч.
Выстрел из классического лука происходит за счет распрямления плеч, которые сгибает лучник, натягивая тетиву. Именно плечи отвечают за силу и скорость полета стрелы обычного лука.

В блочнике все не совсем так. Плечи блочный лук имеет тоже, иначе он и луком-то не был. Силу выстрела они обеспечивают так же, как и на его предшественнике – рекурсивном луке. А вот начальной скоростью стрелы заведуют в основном расположенные на верхних оконечностях плеч специальные блоки – эксцентрики, связанные между собой системой тросов для синхронной работы. Именно эта система блоков и тросов делает «компаунд» луком для ленивых, ибо главное его отличие от классических собратьев состоит в том, что сам лук, после того, как стрелок натянул тетиву, помогает ему спокойно прицелиться и произвести выстрел. Дело в том, что в самом конце хода натягиваемой тетивы, блоки обеспечивают момент исчезновения усилия, которое должен прилагать стрелок, чтобы удерживать тетиву в состоянии боевого натяжения.

Вам больше не нужно держать тетиву трясущимися от судороги мышц руками – вот в чем главное отличие блочного лука от простого. Все что осталось сделать стрелку, так это произвести спокойный точный выстрел. Именно из-за этого качества я и назвал в этой статье «блочник» — луком для ленивых.

Это свойство блочного лука делает его очень точным оружием в сравнении с обычными классическими луками. На соревнованиях, десятка мишени, которую должен поразить спортсмен, стреляющий в классе компаунд – одна четверть диаметра десятки обычного лучника. Таковы требования всех спортивных федераций стрельбы из лука к очень точному блочнику.

chuyakov.ru

Арбалет-дробовик «Zubin X340»

Среди достаточно немногочисленных арбалетов-шнепперов, способных стрелять как традиционными стрелами, так и стальными/свинцовыми шариками или пулями, появилась действительно уникальная модель – «дробовик» Zubin X340.

Сразу же бросается в глаза закрытый, почти ружейный, «ствол». В его конструкции и кроется секрет этого арбалета.

При классическом использовании с усилием натяжения в 190 lbs (фунтов) он разгоняет стандартную стрелу массой около 370 гран (1 grain = 0,0648 грамма) до скорости 340 fps, или 103 м/с, что полностью соответствует охотничьим требованиям. Здесь «Зубин», скажем так, не фаворит, существуют и более скоростные модели, однако он может делать то, на что не способны все его собратья, даже с функцией шнеппера.

В отличие от традиционных шнепперов, выпускающих одиночный стальной шарик (свинцовую пулю), «Зубин» посылает в цель целый сноп из 16 снарядов «ВВ», по массогабаритным характеристикам примерно соответствующих дроби «000» (заяц, лиса, глухарь). Можно использовать более мелкую дробь в объеме, по массе сопоставимым с 370-грановой стрелой (на фото).

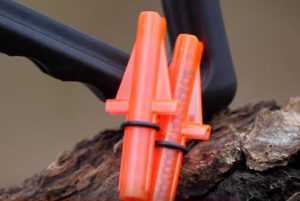

Заряд вкладывается в стреловидный контейнер (на фото вверху), который при выходе из ствола раскрывается, выпуская его в свободный полет. Резиновые колечки служат только для удержания дроби в процессе транспортировки.

Очень непривычно выглядит сам процесс заряжания, когда контейнер вставляется в ствол «задом наперед» — острием, а хвостовиком наружу (на фото).

В данном случае перевернутое оперение служит не для стабилизации полета стрелы, а для полноценного и оперативного раскрытия контейнера при выстреле.

С заряжанием же связан один нюанс, который мне активно не понравился. У обычного арбалета мы вкладываем стрелу в направляющую сверху, затем лишь немного доводим назад до упора. Причем удерживая ее за трубку, а не за наконечник. Закрытый ствол «Зубина» не позволяет это сделать, приходится поступать аналогично заряжанию подводных ружей гарпунами. Но там это выполняется с использование т.н. «заряжалок», выводящих наконечник за пределы ладони. В нашем случае, особенно при установленных охотничьих наконечниках, стрелу придется держать непосредственно за лезвия. В варианте с дробовыми контейнерами еще интереснее – их приходится доводить до взведенной тетивы стрелой, по типу шомпола у дульнозарядных ружей. Как на фото:

Согласитесь, срыв тетивы с боевого взвода в этот момент может привести к не очень приятным последствиям. Конечно же, арбалет оснащен автоматическим предохранителем, но ощущения все равно тревожные. Впрочем, это дело привычки и соблюдения минимальных требований техники безопасности.

Можно ли охотиться с арбалетом «Zubin X340»? Почему нет. О классической стрельбе стрелами говорилось выше, ее показателей вполне достаточно даже для охоты на копытных, оленя или кабана. Что же касается использования в роли дробовика, то здесь все не столь радужно. Скорость дроби у этого арбалета почти впятеро меньше, чем у обычного ружья, отсюда очень короткие дистанции эффективной стрельбы – максимальная составляет метров 20-25, не более.

И о кабанах речь уже, конечно, не идет. Однако суммарная энергия заряда — около 115 джоулей  (у ружья 2-3 тысячи Дж) — намного солиднее, чем, скажем, у пневматических винтовок, даже с предварительной накачкой. Для сравнения: пружинно-поршневой «супермагнум» — 30 джоулей, пневматика PCP –  в среднем от 30 до 70 Дж, и лишь у сверхмощных «БигБор» превышает 100-джоулевый рубеж. То же можно сказать и в отношении серийных арбалетов-шнепперов, вроде «Черного питона» и прочих его китайских аналогов, не говоря уже об арбалетах пистолетного типа. На нижнем фото – разлетающаяся вдребезги от попадания «зубиновской» дроби классическая «тарелочка» для стендовой стрельбы.

Впечатляет. Поэтому вполне доступными объектами охоты выглядят достаточно серьезные пернатые, вроде тетерева, или, скажем, заяц на приваде. Опять же с условием максимально коротких дистанций стрельбы. Но это уже головная боль самого охотника и показатель его мастерства, позволяющего незаметно приблизиться к добыче или грамотно организовать засидку.

Несомненным преимуществом «Зубина» при развлекательной стрельбе может служить возможность перехода со стрел на дробь, для разнообразия,  и даже тренировок в стрельбе влет. В общем, модель действительно своеобразная и интересная.

Кстати, на одном из оружейных зарубежных форумов повстречал человека, утверждавшего, что это именно он продал патент на закрытый арбалетный ствол компании «Zubin Outdoors». И было это всего лишь в прошлом 2015 году, так что «зубиновцы» молодцы, организовали производство чрезвычайно оперативно. Между прочим, автор патента изобрел и механизм для блочного лука, превратив его в некое подобие обретающих ныне популярность «вертикальных арбалетов». Довелось посмотреть его видео – очень похоже на азиатские приспособления для стрельбы из боевых луков арбалетными или просто сломанными короткими стрелами.

В общем, автор человек творческий и технически подкованный. Предусмотрел даже такой нюанс. Если вы внимательно присмотритесь к фотографии «Зубина», то заметите, что «тросы» с «бегунками» идут как снизу (что привычно), так и сверху направляющей. Это позволяет стабилизировать движение тетивы по узкой продольной прорези ствола (у обычных арбалетов она прижимается к направляющей), а заодно снизить паразитные вибрации.

Стоит чудо инженерной мысли под именем «Zubin X340» порядка 550 долларов. В комплекте идут 22-дюймовые стрелы, дробовые контейнеры (их можно прикупить и отдельно), оптический прицел, ручной натяжитель тетивы.

В России он еще не появился и не известно, появится ли. Тем более, что вряд ли небольшая оружейная компания будет налаживать выпуск весьма оригинальных по конструкции плеч, ослабленных под требования отечественного законодательства. И все же модель представляет несомненный интерес.

Актуальная вставка. В Сети появилось видео известнейшего германского изобретателя-оружейника Йорга Спрейва с отстрелом «Зубина» на скорость. Правда, только со стрелами, дробовым зарядом он, видимо, пулять через хронограф не решился :)). Зато отстрелял их в «баллистический гель».

Полюбопытствуйте, статья опубликована на нашей официальной страничке ВКонтакте .



arbalet-airgun.ru

Пулевой арбалет

Изобретение относится к области арбалетов, стреляющих пулей. Арбалет содержит упругий элемент с тетивой, приклад, ложе и каретку, на валу которой расположена пуля. Тыльная сторона вала каретки снабжена диском сцепления, входящим в зацепление с другим диском сцепления, расположенным на валу электродвигателя, установленного на ложе. Увеличивается дальность полета пули. 1 ил.



Пулевой арбалет предназначен для спортивной стрельбы и охоты.

Известен арбалет, стреляющий пулями (патент РФ №2059188), содержащий лук (упругий элемент с тетивой), ложе и каретку с пулей, установленной на валу. При этом вал за счет хвостового винта раскручивается в начальной фазе разгона каретки, т.е. часть энергии лука прототипа расходуется на раскручивание пули в момент выстрела.

С целью устранения этого недостатка пулевой арбалет содержит упругий элемент с тетивой, приклад, ложе и каретку, на валу которой в передней части установлена пуля, а в тыльной — диск сцепления, входящий в зацепление с другим диском сцепления, установленным на электродвигателе, закрепленном на ложе.

Предложенное техническое решение поясняется схематично на Рис.1, где

1 — ложе, 2 — тетива, 3 — каретка, 4 — вал каретки, 5 — пуля, 6 — диск сцепления, 7 — электродвигатель.

При снятии пулевого арбалета с предохранителя или при начале движения спускового крючка включается электродвигатель 7, передающий через сомкнутые диски сцепления 6 вращение на пулю. При выстреле вращающаяся пуля 5, разгоняемая валом 4, расположенным в каретке 3, уходит в цель. Желательно, чтобы диск сцепления, установленный на электродвигателе, имел амортизатор для устойчивого сцепления с диском каретки, а сама каретка была выполнена симметричной относительно ложа и тетивы. В качестве упругих элементов кроме лука могут быть использованы резина, пружины, пневматика и т.д.

Пулевой арбалет, содержащий упругий элемент с тетивой, приклад, ложу и каретку, на валу которой расположена пуля, отличающийся тем, что тыльная сторона вала каретки снабжена диском сцепления, входящим в зацепление с другим диском сцепления, расположенным на валу электродвигателя, установленного на ложе.

findpatent.ru

пулевые арбалеты-аркебузы. : borianm — LiveJournal

Оружейные заметки нерусского человека (borianm) wrote,
Оружейные заметки нерусского человека
borianm
Categories:
  Маленький пулевой арбалетик, сантиметров 20 общей длинны, практически рогатка.  Музей охоты, Мюнхен.
  Пулевые арбалеты, передавшие позднее свое название (аркебуз) огнестрельному оружию были отдельным представителем эволюции арбалетов. Надо отметить, что их нишей была скорее охота, чем военное дело — они были заметно слабее, но точнее стандартных «болтовых» арбалетов, т.к. круглая свинцовая, каменная или глинянная пуля на коротких дистанциях обладала лучшей баллистикой.

Охотничьи пулевые арбалеты, Замок, Нюрнберг.

  Плохо получившийся фронтальный вид….

  А это такая же рогатка, но побольше. Именно подобные игрушки вручают своим хероям аффтары фентази, говоря об crossbow pistol.  Оттуда же.

 Оригинальный раскладной? двухзарядный? арбалет.  Музей охоты.


Hint http://pics.livejournal.com/igrick/pic/000r1edq

borianm.livejournal.com

арбалет, стреляющий пулей — патент РФ 2239760

Изобретение относится к оружию без применения взрывчатого метательного заряда и может быть использовано в арбалете, стреляющем пулей, предназначенном для беззвучной охоты на крупного зверя, и спортивной стрельбе. Он содержит лук, ложе, приклад, спусковой механизм и подвижный контейнер с кассетой, выполненной в виде винтового прямоугольного стержня. Арбалет имеет средство сцепления пули с винтовой поверхностью, устанавливаемое на пуле. На контейнере имеется пенал, на внутренней цилиндрической стенке которого выполнены продольные наклонные прорези для взаимодействия со средством сцепления пули с винтовой поверхностью. Изобретение позволяет снизить вес арбалета и повысить удобство пользования. 1 з.п. ф-лы, 2 ил.

Рисунки к патенту РФ 2239760

Изобретение относится к оружию без применения взрывчатого метательного заряда и может быть использовано для бесшумной охоты на крупную дичь и для спортивной стрельбы по мишеням. Известен арбалет (патент RU №2059188), содержащий лук, ложе, приклад, спусковой механизм и подвижный контейнер с кассетой, соединенный с тетивой и введенный в зацепление с ложей, при этом закручивание пули вдоль продольной оси осуществляется винтовым хвостовиком, расположенным за пулей и введенным в частичное зацепление с кронштейном, стационарно закрепленным на ложе за контейнером. Основной и главный недостаток прототипа — большой вес контейнера, разгоняемого по ложу, т.к. кассета снабжена валом вращения с подшипником и хвостовиком. Кроме того, при взводе имеются определенные затруднения введения в зацепление хвостовика с кронштейном. Изобретение направлено на снижение веса арбалета и повышение удобства пользования. Для получения технического результата арбалет, стреляющий пулей, содержащий лук, ложе, приклад, спусковой механизм и подвижный контейнер с кассетой, соединенный с тетивой и введенный в зацепление с ложем, стержень прямоугольного сечения с винтовой поверхностью, продольная ось которого параллельна оси ложа, согласно изобретению снабжен средством сцепления пули с винтовой поверхностью, установленным на пуле, а стержень прямоугольного сечения с винтовой поверхностью и кассета представляют собой единый элемент.

Кроме того, контейнер снабжен пеналом, ось которого совмещена с продольной осью стержня прямоугольного сечения, при этом на внутренней цилиндрической стенке пенала, диаметр которого превышает диаметр пули, выполнены продольные наклонные прорези для взаимодействия со средством сцепления пули с винтовой поверхностью.

Предложенное устройство поясняется чертежами, где на фиг.1 изображен контейнер арбалета с кассетой, а на фиг.2 — контейнер с пеналом.

Арбалет содержит: 1 — контейнер, 2 — кассету, 3 — тетиву, 4 — пенал, 5 — пулю с пластиной зацепления 6 или штырьками зацепления 7 и 8 — ложе.

Работа арбалета. Пуля 5 разгоняется следующим образом:

Контейнер 1 с помощью тетивы 3 разгоняется по ложу 8. В момент, когда ускорение становится отрицательным, пуля по инерции сходит с кассеты 2. В связи с тем, что квадратный (прямоугольный) стержень закручен, а отверстие в пластине зацепления 6, установленной на пуле, повторяет профиль стержня, пуля при сходе со стержня закручивается вдоль продольной оси.

В случае использования пенала, в его продольные наклонные прорези вводятся (при взводе) штырьки зацепления 7, выполненные на пуле. Вместо пули в пенал можно засыпать заряд дроби.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Арбалет, стреляющий пулей, содержащий лук, ложу, приклад, спусковой механизм и подвижный контейнер с кассетой, соединенный с тетивой и введенный в зацепление с ложей, стержень прямоугольного сечения с винтовой поверхностью, продольная ось которого параллельна оси ложи, отличающийся тем, что он снабжен средством сцепления пули с винтовой поверхностью, устанавливаемым на пуле, а стержень прямоугольного сечения с винтовой поверхностью и кассета представляют собой единый элемент.

2. Арбалет по п.1, отличающийся тем, что контейнер снабжен пеналом, ось которого совмещена с продольной осью стержня прямоугольного сечения, при этом на внутренней цилиндрической стенке пенала, диаметр которого превышает диаметр пули, выполнены продольные наклонные прорези для взаимодействия со средством сцепления пули с винтовой поверхностью.

www.freepatent.ru
