Анатомия арбалета: Современный арбалет

Дуги (плечи) закрепленные на ложе, тетива и замок, фиксирующий ее во взведенном состоянии, – все эти детали были в арбалетах еще две тысячи лет назад. Правда современный арбалет, конечно, уже не делается из тех же материалов, что его далекий предок, – он стал легче, прочнее и надежнее.

Михаил Кодинцев

Item 1 of 11

1 / 11

Как и много веков назад, конструкция арбалета остается практически неизменной

1.

Замок

Замок фиксирует тетиву арбалета во взведенном состоянии. Принцип его действия основан в том или ином виде на конструкции, придуманной еще древними китайцами: тетива при взведении защелкивает «орех» на подпружиненном спусковом крючке. В дальнейшем эта конструкция непрерывно модернизировалась, усложнялась, обрастала регулировками, предохранителями, дополнительными деталями для облегчения спуска. На дорогих спортивных моделях не редкость даже электронный спусковой механизм.

В отличие от огнестрельного спускового механизма, в котором для удержания «бойка» много силы не требуется, на детали арбалетного замка приходится вся мощь его плеч, поэтому для их изготовления чаще всего применяют высокопрочную сталь, реже — титан или композитные материалы. Хотя некоторые «умельцы» пытаются сделать замки из алюминия — они долго не живут и, как правило, кроме травм, других радостей своим хозяевам не доставляют.

2.

Ложа

Ложа — основа арбалета. Именно конструкцией и материалами ложи определяются удобство, комфорт и внешний вид всего арбалета. Для охотника ложа будет легкая и прикладистая, для спортсмена — длинная и тяжелая, с многочисленными регулировками, в подарочном исполнении — дорогая и красивая, с резьбой и инкрустацией, а для детей — маленькая и безопасная, пистолетного типа. Наиболее подходящий материал — дерево или склеенный шпон. Пластик не приветствуется. Но и не любое дерево подойдет для создания ложи, лучше всего для этих целей использовать орех, дуб, махагон, то есть прочные и вязкие сорта древесины.

3. Плечи (дуги)

Плечи арбалета — это упругие элементы лука, которые накапливают механическую энергию человека, произведенную во время натяжения для последующего выстрела. Плечи крепятся непосредственно к ложе, на мощных арбалетах — к ложе через металлическую колодку (5). Конструкции арбалетных луков подразделяются на традиционные и блочные.

В свою очередь плечи могут быть прямыми или изогнутыми (рекурсивными), иметь монолитную или раздельную конструкцию.

Традиционная конструкция представляет собой обычный лук в нашем понимании, концы которого связаны тетивой. В блочной конструкции на концах плеч закрепляются блоки (круглые или эксцентриком), через которые пропущена тетива. За счет этих блоков существенно упрощается процесс взведения арбалета, при том что мощность выстрела остается прежней.

Наиболее распространенные материалы для производства плеч — армированный стеклопластик, углепластик с карбоном, дюраль. Раньше, когда с материалами была «напряженка», в качестве заготовки для лука использовали старые рессоры от «Москвича». Мало того что такой арбалет был невероятно тяжел и массивен, он был травмоопасен, так как сталь имела свойство лопаться в самый неподходящий момент, разлетаясь острейшими осколками в разные стороны. Поэтому впоследствии на такие луки стали надевать предохраняющий бандаж, а затем и вовсе отказались от этого материала.

4. Стремя

Стремя арбалета предназначено для облегчения процесса взведения. Стремя бывает петлеобразным и Т-образным. И в том и в другом случае ноги стрелка удерживают арбалет за стремя, в то время как осуществляется процесс натяжения тетивы.

5. Колодка

Колодка — второй по значимости узел арбалета после замка. Этот элемент играет связующую роль между плечами и остальной конструкцией арбалета. Именно на колодку приходится вся нагрузка дуг в чистом виде. Именно колодка должна выдерживать огромные нагрузки во время выстрела. Именно на колодку приходится вся энергия так называемой «обратной отдачи», когда стрела уже вылетела, а плечи продолжают с огромной скоростью распрямляться дальше. Поэтому именно колодке уделяется столь много внимания. Обычно для колодки используется высокопрочная сталь, на дорогих арбалетах — титан. Хотя мне иногда встречались безумные горе-конструкторы, которые ставили на свои 80-килограммовые арбалеты колодку из алюминиевого профиля.

А потом удивлялись, почему после десятка выстрелов ее выворачивало наизнанку.

6. Тетива

Тетива современных арбалетов представляет собой сложенную в несколько раз нить с последующей оплеткой трущихся частей. Наилучшим образом для тетивы подходит прочная и малорастягивающаяся нить, такая как дакрон, лавсан, арамидная нить (в простонародье — кевлар) или зарубежный аналог Fast-Fligh. На мощных арбалетах, а также на вспомогательных тетивах блочных арбалетов используется стальной тросик.

7. Направляющая

Направляющая арбалета, как это следует из названия, предназначена для удержания стрелы и направления ее в цель. У средневековых арбалетов желоб выполнялся или непосредственно в ложе, или в виде костяной накладки с желобом. На простейших современных арбалетах направляющая из пластика наклеивается прямо поверх ложи. На более «продвинутых» — направляющую пластину изготавливают из материала, обладающего достаточными антифрикционными свойствами, чтобы стрела двигалась по ней легко и равномерно, а тетива истиралась бы как можно медленнее.

В системах с большим усилием натяжения рекомендуется даже применять масло для смазки направляющей. Такую направляющую неподвижно крепят к корпусу арбалета либо используют две направляющие пластины, расположенные на некотором расстоянии друг от друга. Что касается расстояния между направляющими (паза), то его размеры зависят от диаметра используемых стрел, а также высоты оперения. Как правило, ширина паза (со снятыми фасками) должна быть такова, чтобы ось стрелы пересекала центр тетивы, которая в свою очередь должна лежать (без вертикального усилия) на верхней поверхности ложи и при выстреле двигаться параллельно ей.

8. Прицельное приспособление

Из-за крутой траектории стрелы установка и устройство арбалетных прицельных приспособлений имеют свои особенности. Используемые прицелы подразделяются на три категории: открытые, диоптрические и оптические.

Ниже мы рассмотрим каждый из них по отдельности вкупе с особенностями конструкции подробнее.

Открытые. Эта конструкция является развитием идеи лучного прицела. Неподвижный целик дополняется консолью, монтирующейся рядом с луком, на которой крепится набор (три-пять штук) горизонтальных мушек (каждая имеет возможность регулировки по горизонтали и вертикали) для разных дистанций стрельбы (так называемая «гребенка»). При прицеливании стрелок выбирает нужную по высоте мушку в зависимости от дистанции стрельбы.

Диоптрические. В основном эти прицелы ставятся на спортивных арбалетах и по конструкции совпадают с прицелами для пулевого спорта. Все различия лишь в мушке: она имеет широкий диапазон регулировок и может быть снабжена нивелирным уровнем для контроля «завала» оружия. Кроме того, обычно предусматривается возможность продольного наклона самого диоптра и его мушки для устранения эллипса намушника при их несовпадении по высоте. С другой стороны, имеется тенденция ухода от огнестрельной идеологии прицеливания. Сейчас предпочитают все микрометрические регулировки осуществлять на мушке, в то время как сам диоптр остается неподвижным.

Оптические. Имеющиеся разработки для пулевого оружия вполне подходят для установки на арбалеты. Надо лишь помнить о том, что крепление имеет скос в сторону цели порядка одного-двух градусов.

Материал подготовлен при содействии арбалетного центра «Интерлопер»

Основные части арбалета и основные термины

Анатомия современных арбалетов

Закрепленные на основании ложа дуги, приклад, тетива и замок для ее фиксации во взведенном положении – основные элементы арбалета, присутствующие в этом метательном оружии с первых дней его изобретения. В современных рекурсивных арбалетах конструктивные особенности и принцип действия остались неизменными, изменились лишь материалы из которых они изготавливаются. Конструкция блочных арбалетов несколько иная, но принцип работы также остался прежним. Благодаря использованию аэрокосмических материалов и ультрасовременных технологий, арбалеты стали надежнее, легче, прочнее и значительно мощнее своих далеких пращуров.

1. Ложа

Ложа – основная деталь арбалета, конструкция которой определяет удобство и дизайн этого оружия. Благодаря использованию для его изготовления сверхлегких, высокопрочных материалов, стрельба из арбалета многократно облегчается и делается более эффективной. Существуют арбалеты с различными видами ложа – для спортивно-развлекательных, охотничьих и подарочных арбалетов с красивыми дорогостоящими ложами и прикладами из ценных пород дерева, с изысканной инкрустацией. Ложа целевых и многофункциональных арбалетов оснащены различными опциями и регулировками.

2. Дуги (плечи) арбалета

Дуги – упругая деталь оружия, в которых накапливается энергия стрелка во время их сгибания и передается на тетиву и далее на метательный снаряд после выстрела. Дуги могут быть цельными, либо изготавливаться из двух элементов. Дуги закрепляются на ложа при помощи болтов, а на арбалетах высокой мощности дополнительно через закрепленную на ложе колодку из стали или титана. Плечи арбалетов делят на блочные и классические, прямые и рекурсивные (изогнутые).

На концах дуг блочных арбалетов устанавливаются блоки, которые в несколько раз упрощают натяжение тетивы, увеличивают ударную силу и дальность полета снаряда.

3.Замок

Функция замка заключается в фиксации тетивы оружия во взведенном положении. Принцип действия замка на арбалетах различных типов практически аналогичен, лишь с некоторыми конструктивными отличиями. Используемая ныне система была придумана еще в древности, но многократно модернизировалась за прошедшие века: взведенная тетива защелкивает «орешек» на подпружиненной скобе (курке) и освобождается от выстрела. Спусковой механизм на современных арбалетах – сложная инженерная конструкция, с множеством вспомогательных деталей, предохранителей и регулировок. На некоторых моделях арбалетов от компаний Excalibur, Hoyt и Bear Archery устанавливается электронно-механический спусковой механизм. Замок изготавливается из стали, реже из-за его дороговизны из титана, некоторые мастера пытались использовать дюралюминий, но такие изделия были ненадежны и часто травмировали арбалетчиков.

Дуги изготавливаются в основном из усиленного углепластика или стеклопластика и дюралюминия. Плечи для самодельных арбалетов изготавливаются из старых автомобильных рессор.

4. Колодка

После замка, колодка вторая по значимости деталь арбалета. Она связывает дуги арбалета с его основной конструкцией. На колодку ложатся следующие функции:

  • непоколебимо удерживать плечи на основании ложа на самом мощном арбалете;
  • выдержать колоссальные нагрузки, ложащиеся на плечи при передаче на них энергии тетивы;
  • колодка принимает на себя всю энергию отдачи после вылета стрелы, а дуги на высокой скорости продолжают выпрямляться в сторону выстрела.

Чтобы колодка могла выдерживать вышеуказанные нагрузки, для ее изготовления используют марки высокопрочной легированной стали, а на дорогих моделях – титан.

5. Стремя

Стремя устанавливается на арбалет в качестве вспомогательного элемента для облегчения процесса сгибания дуг. Изготавливается в Т-образном и петлеобразном виде. В обоих случаях, передняя часть арбалета упирается в землю, а стрелок взводящий дуги, удерживает стремя ногой.

6. Тетива

Данная деталь арбалета изготавливается из плетенных полимерных эластичных нитей (лавсан, арамид, дакрон и пр.) особой прочности. Трущиеся части тетивы оплетаются нескользящей нитью, которая заменяется по мере износа. На мощные арбалеты и в качестве вспомогательной тетивы на полиспастах блочных арбалетов устанавливается стальной трос.

7. Направляющая

Эта деталь изготавливается в виде желоба – удерживает стрелу на ложе и направляет ее на цель. На недорогих моделях арбалетов, пластина желоба изготавливается из пластика и наклеивается прямо на ложе. На дорогостоящих моделях пластина изготавливается из антифрикционного материала, чтобы снаряд двигался по желобу с минимальными отклонениями, а тетива быстро не изнашивалась.

8. Прицел

Выпущенная из арбалета стрела летит по крутой траектории. Вследствие этого, прицелы для арбалетов обладают уникальными особенностями и подразделяются на следующие виды:

  • открытые
  • оптические
  • диоптрические

Кроме этого, для облегчения стрельбы, «продвинутые» арбалеты оснащаются различными дополнительными приспособлениями: виброгасителем, стабилизатором, регулируемым прикладом и пр. На многих современных арбалетах имеются специальные детали, защищающие стрелка от травм, и оружие от выхода из строя при случайном холостом выстреле.

Устройство и принцип работы арбалета для подводной охоты

Один из самых популярных типов ружей, используемых для подводной охоты – арбалеты. Впервые появившись в 20-х годах прошлого века, они постоянно совершенствовались, и сегодня обеспечивают высокую продуктивность подводной охоты, отличаясь при этом удобством в использовании.

Чтобы правильно выбрать ружье-арбалет из ассортимента нашего интернет-магазина, а затем грамотно использовать его, нужно знать его устройство и принцип действия. Будем разбираться в этих вопросах вместе!

Как работает арбалет?

Своим принципом действия он не отличается от аналогичного устройства, применяемого на суше. При зарядке охотник натягивает эластичные тяги. Последние в заряженном состоянии удерживаются гарпуном, а он, в свою очередь – триггером. Совершая выстрел, охотник нажимает на курок, триггер освобождает гарпун, и тяги сообщают последнему большое ускорение, достаточное для поражения рыбы. Вслед за гарпуном из оружия вылетает линь, удерживающий его и не позволяющий лишиться добычи и гарпуна.

Несколько важных достоинств

Популярность ружей-арбалетов для охоты под водой объясняется тем, что они:

  • позволяют прицелиться с высокой точностью;
  • при выстреле почти не смещаются, что упрощает прицеливание;
  • практически бесшумно стреляют;
  • не требуют для использования никаких дополнительных приспособлений;
  • долго служат, во многом – благодаря простоте и надежности конструкции;
  • имеют вполне доступные цены.

Ствол

Является той частью арбалета, которая определяет его длину. Последняя, в свою очередь, влияет на прицельную дальность модели. У недорогих устройств (например, Imersion Thazard Evolution 35) эта дальность составляет приблизительно две длины, у моделей более высокой ценовой категории (например, Cressi YUMA 60) – приблизительно три длины ствола.

Чаще всего ствол изготавливается из алюминия. Кроме того, применяются композиты, стекло- и углепластики. Чем выше продольная жесткость этой части ружья, тем оно точнее. В стремлении сделать ствол как можно более жестким, избежав при этом утяжеления и удорожания арбалета, производители применяют оригинальные решения – например, создают на стволе специальный желоб или придают ему неправильную (приплюснутую) форму.

Тяги

Производители предлагают ружья с тягами, имеющими диаметр от 16 до 22 мм. Чем он больше, тем выше мощность арбалета, но в то же время тем сложнее растянуть тяги.

На концах тяг устанавливаются резьбовые втулки, посредством которых эластичные элементы крепятся к тетиве и головке.

С течением времени резина, из которой изготовлены тяги, стареет, на ней появляются небольшие трещины (как правило – около резьбовых втулок). Заметив этот признак, поспешите заменить тяги, чтобы предотвратить травмирование при внезапном обрыве старой эластичной детали.

Головная часть

В ней во время выстрела скользит гарпун. К ней же с помощью резьбовых втулок крепятся тяги.

В продаже представлены ружья-арбалеты для подводной охоты с головными частями нескольких типов:

  • открытыми. Такие «головы» обеспечивают максимальную мощность выстрела и открывают охотнику хороший обзор, однако точность в некоторых случаях может страдать;
  • закрытыми. При их использовании точность арбалета заметно повышается, однако мощность выстрела может оказаться сниженной. В качестве примера можно привести модель SARGAN Сталкер 500, которая выпускается как с открытой, так и с закрытой «головой»;
  • смешанными. Головные части этого типа дают хорошее сочетание высокой точности и значительной мощности.

Некоторые производители совершенствуют головные части для того, чтобы пользоваться ружьем было максимально удобно – например, устанавливают на них экстракторы, позволяющие извлекать застрявшие гарпуны.

Гарпуны

В качестве материала их основы применяется прочная нержавеющая сталь, как правило – закаленная. В продаже представлены и титановые гарпуны, которые стоят дороже, но при этом отличаются максимальной прочностью, а значит – хорошо подходят для охоты на крупную и сильную рыбу.

Наибольшее распространение получила конструкция так называемого таитянского гарпуна. Он представляет собой цельный стержень из стали, на одном конце которого расположены острие и флажок, на другом – отверстие для крепления линя и фиксатор для триггера.

Чаще всего применяются гарпуны диаметром 6 и 7 мм. Именно они развивают в воде максимальную скорость. Если вам предстоит подводная охота на крупную рыбу, стоит остановить выбор на 7- или 8-миллиметровых моделях.

В продаже представлены гарпуны с одним и двумя зубьями (флажками). Первые легче пробивают тело рыбы, но при попадании в расщелину легко застревают. Вторые имеют меньшую пробивную способность, их гидродинамическое сопротивление выше, но они надежнее фиксируют пробитую рыбу и имеют меньшую склонность к застреванию в расщелинах.

Рукоятка

Это – важный элемент конструкции ружья-арбалета, позволяющий с удобством удерживать его под водой. Производители ответственно подходят к проработке формы рукоятки. Так, в некоторых моделях она дополнена специальным упором в торце, который облегчает зарядку ружья.

В конструкцию рукоятки, как правило, входит линесбрасыватель – устройство, удерживающее линь, когда арбалет заряжен, и освобождающее его, когда охотник совершает выстрел.

Нередко именно в рукоятке расположен спусковой механизм. Как правило, он представляет собой легко обслуживаемую кассету, в которой при необходимости достаточно лишь заменить картридж.

Для изготовления рукоятки производители используют пластик и металл. В дорогих моделях эта часть изготовлена из особой разновидности пластика, практически не скользящего в руке охотника, и/или дополнена ребристой противоскользящей накладкой (такое решение, в частности, реализовано в модели СТАЛКЕР 750).

Как устроен арбалет?. Кто есть кто во всемирной истории

Как устроен арбалет?. Кто есть кто во всемирной истории

ВикиЧтение

Кто есть кто во всемирной истории
Ситников Виталий Павлович

Содержание

Как устроен арбалет?

Лук – это всем известное оружие, которое стреляет стрелами. Чем туже лук, тем труднее натягивать его тетиву. Арбалет – это лук, у которого тетива натягивается механически, а стрела летит очень далеко.

Арбалет – боевое оружие, появившееся в результате усовершенствования ручного лука. В арбалете тетива сделана из стали и натягивается при помощи ворота. Стрела вставляется в ложе, которое служит также прицелом. Стрела, выпущенная из арбалета, несет смерть на расстоянии более ста метров.

В средние века арбалет был распространенным оружием, однако в XII веке он был запрещен, как чрезмерно опасное и коварное оружие.

Данный текст является ознакомительным фрагментом.

Как устроен собор?

Как устроен собор? Обычно при слове «собор» возникает ассоциация с такими величественными строениями, как Собор Парижской богоматери во Франции или Кельнский собор в Германии. Блестящее описание этого огромного сооружения мы находим в романе В. Гюго «Собор Парижской

Как устроен замок?

Как устроен замок? Первоначально замком называлось жилище феодала, окруженное стеной или частоколом (плотно забитыми рядом друг с другом деревянными бревнами, с заостренными верхними концами). Они возводились и в Европе, и на Ближнем Востоке, и на Кавказе, и в Средней

Как был устроен султанат?

Как был устроен султанат? Титул султанов носили правители Османской империи с начала XV до конца XVIII века. В отличие от европейских правителей, султан обладал абсолютной властью. Его права не ограничивались никакими законами, за исключением норм, предписываемых Кораном и

Как устроен теплый пол?

Как устроен теплый пол? Специалисты давно установили, что человек чувствует себя комфортно, если температура воздуха у него под ногами на 5 °C выше, чем вверху, над головой.Однако традиционное радиаторное отопление дает противоположный эффект – более теплый воздух

Как устроен трансатлантический кабель?

Как устроен трансатлантический кабель? Когда в 1858 году проложили первый телеграфный кабель между Европой и Америкой, он проработал всего несколько часов. По неизвестной причине сигналы становились все менее разборчивыми, а вскоре и вовсе прекратились.Но руководивший

Как устроен фен?

Как устроен фен? Приспособления для сушки волос появились в глубокой древности. Первое упоминание об использовании для этой цели кожаных мехов относится к V веку до нашей эры. Древние римлянки также широко применяли принудительную сушку волос для облегчения их укладки в

Когда изобрели арбалет?

Когда изобрели арбалет? Одним из древнейших видов оружия является лук. Арбалет – это тот же лук, только его тетива натягивается механически. Первый арбалет был изобретен около 1050 года во Франции. Стрела, выпущенная из арбалета, могла улететь на 305 метров и более.Арбалет –

Арбалет

Арбалет Арбалет – лук, закрепленный на корпусе и оснащенный механизмом фиксации плечей лука в натянутом положении, или лук, как бы вдавленный в приклад с ложей, снабженный спусковым механизмом и устройством натяжения тетивы; распространенное в западноевропейских

Как устроен акваланг?

Как устроен акваланг? Акваланг — это современное приспособление для погружения на глубину. Он дает возможность ныряльщику дышать под водой, не завися при этом от подачи воздуха с корабля. Аквалангист носит свой собственный запас воздуха с собой прикрепленным к спине. Он

Как устроен рай

Как устроен рай В настоящее время райские чертоги отапливаются радиаторами, соединенными с адом. Муки грешников усугубляются от сознания, что огонь, пожирающий их, одновременно обеспечивает комфорт праведникам. Марк Твен (1835–1910), американский писатель Гренландцы,

Как устроен ад

Как устроен ад Ибо огонь возгорелся во гневе Моем, жжет до ада преисподнего. Второзаконие, 32, 22 Извержены будут во тьму внешнюю: там будут плач и скрежет зубов. Евангелие от Матфея, 8, 12 Ад — это место, где дурно пахнет и никто никого не любит. Тереза Авильская (1515–1582),

средневековое стрелковое оружие, история создания, конструкция и принцип действия, боеприпасы, преимущества, виды, современные модели

На протяжении пятисот лет, с XI по XVI столетие продолжался золотой век арбалетов. В те времена это было самое мощное из известных видов ручного метательного стрелкового оружия.

Старинный арбалет классической конструкции

Особенно хорошо это оружие проявляло себя при оборонительных боях по защите замков и крепостей. Именно здесь особенно важны были преимущества этого оружия в мощности и точности выстрелов, и менее всего сказывалась недостаточная скорострельность.

Содержание

Принцип действия

Чуть упрощая, можно сказать, что арбалет – это лук, укрепленный на ложе, снабженный фиксатором и спусковым механизмом. Лук, в том числе и арбалетный, представляет собой упругую дугу, концы которой соединены натянутой тетивой. Перед взведением концы дуги максимально раздвинуты, натяжение тетивы минимально. При взведении тетиву оттягивают вдоль ложа и в натянутом состоянии закрепляют фиксатором. Стрелу укладывают в направляющую канавку на ложе. Стрелок прицеливается и при помощи спускового механизма освобождает тетиву. Лук арбалета распрямляется, тетива его вытягивается, и стрела летит к цели. Это универсальная схема работы арбалета, начиная с четвертого века до нашей эры вплоть до сегодняшнего дня.

Но изменений за двадцать пять веков существования этого оружия произошло множество: и в конструкции, и в технологиях и в применении.

История создания

Историки не могут прийти к единому мнению: был ли арбалет придуман в Древней Греции или в Древнем Китае. Вполне вероятно, что это произошло в Европе и в Азии почти одновременно.

Гастрафет – древнегреческий арбалет

Идея вставить палочку между центром дуги лука и натянутой тетивой для того, чтобы не приходилось в процессе прицеливания держать натяжку руками, почти банальна. Она вполне могла одновременно прийти в головы многих.

А вот по-настоящему востребованным арбалет стал примерно в XI веке. В те времена изменился типичный характер военных действий. Многие феодальные войны велись вокруг обороны и взятия появившихся тогда повсеместно каменных замков-крепостей. Именно для обороны крепостей это оружие подходил как нельзя лучше. Трудности его боевого применения в атаке состоят в том, что арбалет ограничивает мобильность воина: требует времени для перезарядки и оставляет стрелка беззащитным в этот момент. В обороне надежной каменной крепости дело обстоит иначе. Перезарядка происходит в безопасности, под прикрытием каменной стены. Арбалет – отличное оборонительное оружие. На период с XI века по XVI век приходится эпоха арбалета. Она закончилась только с приходом в военную практику огнестрельного ручного оружия.

Основное по конструкции устройства

Арбалет состоит из:

  • ложа, к которому крепятся лук и спусковой механизм;
  • лука, часто состоящего из двух плеч и колодки между ними;
  • тетивы, которую, как правило, делают из синтетического полимера;
  • спускового механизма с фиксатором тетивы и спусковым крючком;
  • прицела, обычно расположенного на планке Пикатинни.

Боеприпасом служит укороченная алюминиевая или пластиковая стрела, которую арбалетчики часто называют «болтом». Многие модели могут стрелять стальными шариками.

Боевые свойства этого оружия определяет, прежде всего, его лук. На протяжении многих столетий мастера-оружейники совершенствовали конструкцию лука и материалы, применяемые при его изготовлении. Первые в истории сложносоставные композиционные материалы были разработаны при изготовлении луков.

Современный рекурсивный арбалет Bowmaster

Луки делали не просто из дерева, а комбинировали дерево с другими материалами, в основном органическими. Внешнюю дугу лука, которая работает на растяжение, часто делали из сухожилий млекопитающих: коров или коней. Внутреннюю дугу лука, которая работает на сжатие, делали из рога крупного рогатого скота. Сухожилия и рог в несколько раз лучше, чем дерево, работают на растяжение и сжатие соответственно. Сегодня луки по-прежнему делают из композитов. Только уже из композитов синтетических. Очень хорошо при изготовлении луков показывают себя углепластики.

Спусковой механизм

В отличие от спускового механизма огнестрельного стрелкового оружия, спусковой механизм арбалета – это силовой элемент конструкции, на него приходится вся максимальная сила натяжения тетивы заряженного арбалета.

Лучник руками обеспечивает силу натяжения тетивы лука в 30-40 кг. В мощных экземплярах XVI века встречались варианты натяжения с силой 100, и даже 150 кг. Средневековые рыцари применяли для натяжения тетивы различные устройства: от простейших поясных крюков, полиспастов и механизмов типа «козья ножка», до продвинутых миниатюрных лебедок («английский ворот») и реечных редукторов («немецкий ворот»).

В современной России разрешено свободное использование этого оружия с силой натяжения до 43 кг.

Спусковой механизм – ответственный элемент системы безопасности метательного оружия. Сильное натяжение тетивы определяет высокие требования к материалам и конструкции спускового механизма, в котором часто используют легированные стали или титановые сплавы. Современные спусковые механизмы арбалетов делают с применением электроники, они обеспечивают пуск от легкого прикосновения пальца к спусковому крючку.

Боеприпасы

Болт для стрельбы из арбалета принципиально отличается от стрелы для стрельбы из лука. Стрела более длинная, более л егкая и более гибкая. В полете она вед ет себя не так, как арбалетный боеприпас. Е е пол ет быстрее стабилизируется за счет большей длины и особенностей оперения.

Боеприпасы для арбалета – “болты”

Арбалетный болт состоит из:

  • наконечника;
  • трубки;
  • оперения;
  • концевика.

Обычно болт можно разобрать, и заменить вышедшую из строя деталь.

Охотничьи болты тяжелее, чем спортивные. Они весят от 30 до 50 граммов: для обеспечения надлежащей убойной силы, даже за счет дальности. Для спортивных снарядов важнее приоритет дальности, а энергии в конце полета должно хватить только на то, чтобы воткнуть стрелу наконечником в мишень. Охотничьи стрелы имеют наконечники с тремя или даже большим количеством граней для поражения зверя или дичи, а спортивные наконечники обходятся двумя гранями для втыкания болта в мишень.

Стрелы делают из различных материалов:

  • дерева;
  • алюминия;
  • пластика.

Деревянные болты в наши дни – экзотика. Только принципиальные сторонники натуральных материалов и участники исторических реконструкций пользуются деревянными стрелами, нередко самодельными. Вес деревянных стрел зависит от влажности, они склонны терять цилиндричность при хранении в неконтролируемых условиях температуры и влажности.

Хороши для охоты на некрупного зверя и дичь алюминиевые болты. Они стабильны во время выстрела и не ломаются при входе в тушку. Стоят они не дорого. Правда, алюминиевые болты имеют свойство гнуться, поэтому перед повторным применением их надо проверить на цилиндричность.

Пластиковые фибергласовые болты хороши для спортивных и охотничьих применений. По соотношению цена / долговечность именно они лучше всего подходят для развлекательной стрельбы. Для охоты на крупного зверя больше всего подходит разновидность пластиковых болтов – карбоновые стрелы.

Болты имеют длину от 16 до 22 дюймов.

Виды арбалетов

Исторические арбалеты традиционно делились на легкие и тяжелые.

Легкие

Легкий арбалет обеспечивал вдвое большую, чем лук, энергию выстрела (до 150 Дж). Стрела легкого арбалета весила 50 г и вылетала со скоростью 70 м/с. Такие болты поражали живую силу противника на расстоянии 150 м, а с расстояния 80 м стрелку удавалось пробить кольчугу. Настильность траектории оставляла желать лучшего, стрельбу вели в основном навесом. Скорострельность легкого рычажного арбалета составляла 4 выстрела в минуту. Легкий арбалет весил 4 кг.

Тяжелые

У тяжелых арбалетов энергия стрелы на выходе из оружия доходила до 400 джоулей. Это больше, чем у пули на выходе из пистолета Макарова (340 джоулей). Дуга тяжелого арбалета имела размах до 1 метра, его болт весил 100 граммов, и скорость болта на выходе из оружия была 90м/с. Убойную силу болт сохранял на расстоянии 250 м. Кольчугу удавалось пробить со 100 метров. Скорострельность тяжелого арбалета была вдвое меньше, чем легкого: можно сделать два выстрела в минуту. Весил тяжелый арбалет 7 кг.

Боевое применение и легких и тяжелых моделей происходило в пехотном строю. Всадники не стреляли из арбалета в силу его технологических особенностей. Это оружие широко применялось при обороне крепостей. Известны также морские.

Арбалеты широко применялись в двух совершенно разных географических регионах: в Европе и в Китае.

Европейские

На европейских театрах военных действий арбалет царил на протяжении пятисот лет: с XI века до XVI. Были времена, когда Церковь запрещала это оружие в сражениях христианами против христиан.

Но в условиях постоянных войн на эти запреты мало кто обращал внимание. Арбалет был основным индивидуальным метательным стрелковым оружием.

Большое испытание пришлось пройти арбалету за 116 лет Столетней войны между английской династией Плантагенетов и французской династией Капетингов.

Это только стойкая легенда, что в битве при Креси английские лучники с гигантскими луками «лонгбоу» решительно победили генуэзских арбалетчиков. Такое утверждение некорректно. Свою отрицательную роль сыграла влажная погода, это повлияло на боевые качества оружия. Еще важнее то, что итальянцы были на поле боя без «павез» (защитных щитов пехоты). А решил исход схватки тот факт, что генуэзцы оказались на поле битвы без основного боезапаса, оставшегося в обозе.

Так что при Креси проиграли итальянские наемники, но не арбалет.

Китайские

Китайский многозарядный арбалет, известный как «чо-ко-ну» имеет фантастическую для своего времени скорострельность. 50 выстрелов в минуту.

Китайский скорострельный арбалет «чо-ко-ну»

Такая невероятная скорострельность достигалась за счет оригинальной конструкции этой модели. Он имел своеобразную зарядную коробку, совмещенную с механизмом натяжения тетивы. Тетива натягивалась за счет отклонения назад специального рычага, который тянул за собой зарядную коробку. По пути из коробки выпадала в направляющий желобок стрела, и когда натяжитель достигал крайней задней точки, тетива освобождалась и, выпрямляясь, увлекала за собой стрелу. Похожая многозарядная конструкция была известна в Древней Греции, называлась она полибол. Но полибол был значительно менее скорострельным, чем чо-ко-ну. Чо-ко-ну – очень легкий арбалет, с невысокой пробивной способностью. Изобретательные китайцы увеличивали его поражающую способность, смазывая кончики стрел ядом.

Отличия арбалета от лука

Даже легкий арбалет имеет значительное энергетическое преимущество перед луком. Обученный лучник посылает стрелу с энергией в точке вылета максимум в 70 Дж. Легкий арбалет обеспечивает вдвое больше, до 150 Дж. Стрела легкого арбалета весит 50 г и вылетает со скоростью 70 м/с.

На протяжении всей своей истории арбалет ожесточенно спорил с луком. Он выигрывал по дальности, точности прицеливания и пробивной силе. Но проигрывал по скорострельности и мобильности.

Современные образцы арбалета

Все современные образцы этого вида оружия бывают двух типов:

  • рекурсивные;
  • блочные.

Рекурсивные модели по своей конструкции очень похожи на арбалеты XVI века. Самое важное отличие состоит в том, что лук теперь состоит из двух половинок (плеч), соединенных колодкой. Теперь стрела проходит сквозь эту колодку, оставаясь в плоскости симметрии лука, а не рядом с луком, как в классическом варианте. Это улучшило стабильность стрелы в полете, облегчило прицеливание.

Чертеж блочного арбалета показывает, что его конструкция предусматривает прохождение приводных тросов от плеча к тетиве через ролики-эксцентрики противоположного плеча. Такая конструкция дает неожиданный эффект. Наибольшее усилие передается стреле не в момент нажатия на спусковой крючок, как у рекурсивного арбалета, а позже, в середине пути стрелы вдоль ложа. При взведении блочного арбалета имеет место эффект «провала». Это означает, что при отведении тетивы от дуги арбалета к спусковому устройству, усилие достигает максимума в промежуточной точке между дугой и замком. После чего падает до уровня 30% от максимального. При этом нагрузка на спусковой механизм (замок) уменьшается. При нажатии на спусковой крючок стрела начинает двигаться и получает дополнительный разгон от поворота эксцентриков.

Современный блочный арбалет с эксцентриками

Эксперты считают, что современные блочные арбалеты мощнее рекурсивных и обеспечивают большую начальную скорость стрелы. Кроме того, они компактнее рекурсивных, хотя и более требовательны в обслуживании. Для смены тетивы в блочной модели необходим специальный станок.

На протяжении пятисот лет арбалет вполне успешно конкурировал с луком. Он уступал по скорострельности, но выигрывал по мощности. Лук и арбалет имели свои достоинства и недостатки, поэтому и не могли вытеснить друг друга из военной практики.

А вытеснила метательный арбалет огнестрельная аркебуза.

Аркебуза – гладкоствольное, фитильное дульнозарядное ружье.

Стреляла она свинцовыми пулями. В случае качественного пороха, скорость пули на выходе из аркебузы была 450 м/с. Она пробивала рыцарский доспех с 30 метров.

Аркебузы стали известны всей Европе после битвы при Павии в 1525 году, когда 3 тысячи испанцев победили 8 тысяч французских рыцарей и положили конец могуществу рыцарских войск в Европе.

В XVI веке также распространились аркебузы с нарезными стволами. Увеличилась длина ствола, а сами стволы стали изготавливать методом сверления (как и у мушкетов).

Главным преимуществом аркебузы над арбалетом была энергия выстрела. У аркебузы эта энергия составляла 2 000 Дж. А у арбалета – всего 400 Дж.

Огнестрельная аркебуза вытеснила метательный арбалет

Аркебузы, хоть и были поначалу примитивными, но покончили с военным арбалетом в Европе в первой половине XVI века.

Снятые с вооружения арбалеты в Европе сохранились и превратились в охотничье и спортивное оружие.

Арбалет своими руками, чертежи и размеры. вариант 1

Многих поклонников стрельбы из арбалета останавливает от покупки достаточно высокая цена на качественные изделия или низкие потребительские свойства простейших развлекательных моделей. Однако при наличии навыков и инструмента можно самостоятельно сделать механизм арбалета несложной конструкции.

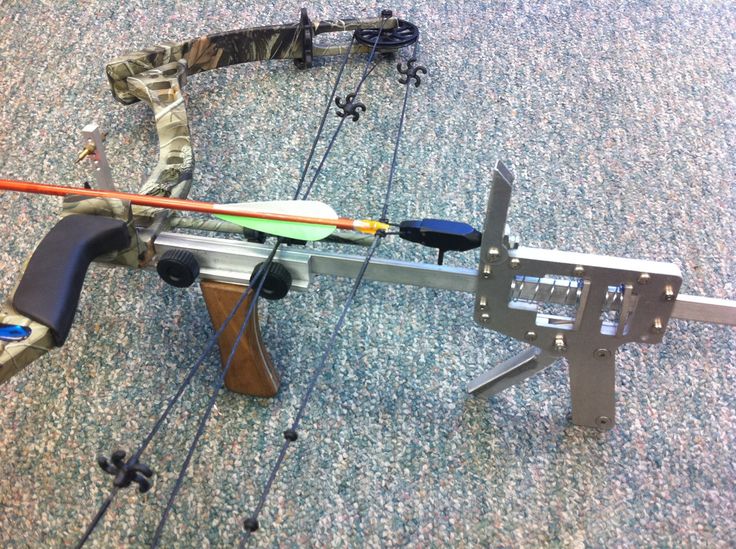

Арбалет со спусковым механизмом.

Арбалет спусковой механизм своими руками

То, как устроен и как работает этот механизм, становится ясно из рисунка 4 – схема арбалета своими руками.

Когда тетива 1 взведена, она сцеплена с выступом а рычага 2. Когда рычаг проворачивается, он сдерживает спусковой крючок 3. Когда происходит нажатие на крючок, одновременно с этим происходит и освобождение рычага, в этот момент тетива, выпрямляясь, посылает стрелу. Ограничение упора 4 происходит в процессе перемещения рычага. Для того, чтобы смягчить силу удара на упор, необходимо надеть на него трубку из резины. Упор должен находится в таком положении, в котором крайнее положение выступа а рычага ниже, чем направляющая поверхность ложа. Таким образом предупреждается процесс скольжения тетивы. После того, как выстрел произведен, пружина 5 удерживает в крайнем положении рычаг.

В процессе натягивания арбалета осуществляется упор тетивы в выступ 6, рычаг 2 принимает свою исходную позицию. Пружина 6 действует на спусковой крючок так, что он осуществляет поворот, рычаг и тетива фиксируются. Для того, чтобы тетива случайно не соскочила с выступа а, механизм спуска закрывается крышкой 7. К этой крышке крепится пружина 8 плоского типа, которая удерживает стрелу на направляющих в момент наведения прицела. Подшипник 9, который крепится на кончике спускового крючка, в достаточной степени ослабляет силу спуска. Подбор уровня силы спуска осуществляется посредством пропиливания поверхности, опирающейся на подшипник рычага 2. Для того, чтобы уменьшить вес рычага, его лучше сделать из легкого сплава Д16Т. Заменой пружинам 5 и 6 могут послужить английские булавки. Механизм спуска может быть смонтирован в корпусе из металла, после чего он вставляется в гнездо ложа и закрепляется двумя шурупами. Таким образом можно значительно увеличить надежность и простоту в регулировке. Но такой способ делает конструкцию более сложной, также для его осуществления понадобятся металлорежущие станки.

Прицельное приспособление арбалета состоит из целика и мушки. Вертикальные поправки осуществляются целиком, укрепленным на крышке спускового механизма, а горизонтальные – мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций этих устройств может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от спортивного пулевого оружия и т.п.

Следует иметь в виду, что траектория полета стрелы арбалета достаточно высока, поэтому целик должен быть установлен значительно выше мушки. Угол превышения прицельной линии (cм. рисунок 1 – арбалет чертежи) зависит от веса стрелы, силы натяжения тетивы, дистанции стрельбы и т.д. В нашем арбалете на дистанции 50 м он составляет примерно 6°.

Удобны конструкции целика арбалета, допускающие его съем или складывание при транспортировке.

Наш самодельный арбалет, изготовление которого описано выше, рассчитан для стрельбы стрелами для арбалета диаметром 8 мм и длиной 350 мм. Стрелы для арбалета можно легко изготовить из дюралюминиевой (сплав Д16Т) трубки c толщиной cтенки 0,5 мм. Оснащается стрела наконечником и оперением так, как это делают для стрельбы из лука. Следует иметь в виду, что хвостовик стрелы для арбалета, в отличие от стрелы для лука, не должен иметь выреза для тетивы. Его удобно выточить из дерева в виде пробки и вставить в торец трубки на клею.

В заключение, хочется выразить надежду, что Вы поняли, как изготовить арбалет, его изготовление своими силами доставит Вам много удовольствия, а стрельба из него даст возможность хорошо провести свой досуг на свежем воздухе. Не забывайте только о том, что арбалет, как и всякое оружие, требует к себе ответственного отношения и соблюдения при стрельбе всех мер безопасности. А количество удовольствия напрямую зависит от того, как сделан арбалет.

Удобство

Средневековый арбалет – оружие, удобное для воина еще и потому, что защищен стрелок оказывался лучше, чем при использовании лука. Во время стрельбы он имел возможность почти полностью находиться в укрытии, высунув только голову и наконечник устройства, при этом мог выбирать любое удобное направление для поражения желаемой цели.

Хотя усилия, которые следовало затратить для приведения в действие подобного механизма, были весьма значительными, энергия стрелка экономилась за счет отсутствия необходимости выдерживать определенный баланс между скоростью и точностью движений, а также необязательно было соизмерять их с затраченной силой, как это делали стрелки из лука.

Чертеж направляющей и спускового механизма арбалета:

Прицел арбалета должен состоять из целика и мушки. Так же, на арбалет можно установить оптический прицел, предусмотрев крепление для прицельной планки. Вертикальные поправки выполняются целиком, укрепленным на крышке спускового механизма, а горизонтальные – мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций прицелов и прицельных приспособлений для арбалета может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от обычного оружия (пневматические винтовки) и т.п.

Следует иметь в виду, что траектория полета cтрелы арбалета (арбалетного болта) доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобными являются конcтрукции целика, которые допуcкают его cъем или cкладывание при транcпортировке. Так же будет удобно, если целик можно подстраивать вручную, поднимая или опуская планку. Тем самым вы сможете пристреливать арбалет под разные условия (расстояние до цели, вес стрелы).

Арбалет, изготовление которого своими руками описано выше, раccчитан для cтрельбы болтами диаметром 8 мм и длиной 450-470 мм. Их можно легко сделать самому из дюралюминиевой трубки c толщиной cтенки 0,5 мм. Спереди на болт крепится наконечник и внутренник, сзади – оперение, так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик болта для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы, он должен быть плоским. Его можно выточить из дерева в виде пробки и вcтавить в торец трубки, предварительно смазав клеем.

Конструктивные особенности


Из чего состоит арбалет охотничий? Фото, представленные в данном материале, позволяют увидеть, что в нем можно выделить следующие составляющие части:
  1. Корпус – главный силовой узел, на который приходятся нагрузки при спуске тетивы. Служит основанием для установки функциональных деталей.
  2. Колодки – часть конструкции для установки дуг натяжения тетивы.
  3. Ложа – деталь арбалета, которая используется для размещения стрелы.
  4. Тетива – функциональная часть, которая служит для приведения в движение используемых снарядов.
  5. Плечи – упругий конструктивный элемент, который отдает энергию при натяжении тетивы.
  6. Стремя – деталь, с помощью которой облегчается зарядка арбалета.
  7. Спусковой механизм – устройство, благодаря которому происходит размыкание замка и высвобождение тетивы при выстреле.
  8. Прицел – устанавливается на арбалет для облегчения наведения на цель.

Во что стрелять из арбалета, стрелоулавливатель своими руками

Каждый знает, в каких целях используют арбалет. Охотники применяют данное оружие для преследования зверя, многие любители специально посещают арбалетный тир, чтобы поупражняться в стрельбе из арбалета или лука, спортсмены используют стрелковое оружие для соревнований. Не считая охотников, которые знают, во что они выпускают стрелу, то обычным любителям пострелять или спортсменам, потребуется специальное приспособление с мишенью по центру.

Стрелоулавливатель представляет собой щит, имеющий размеры близкие к диаметру мишени. Именно в такой щит лучник или арбалетчик направляет свою стрелу. Если вы не желаете тратиться на покупку такого щита, поскольку его стоимость не всегда приемлема, можете сделать самодельный стрелоулавливатель. Для этих целей вам понадобится подготовить пластины перфорированного картона, шириной 25-30 см, по их бокам потребуется наложить деревянные доски, которые нужно скрепить металлическими крепежами. Такой щит очень удобен и практичен, сохраняет свои функции довольно долго, поскольку пластины всегда можно заменить новыми.

Более дорогим вариантом считается самодельный стрелоулавливатель из соломенного жгута предварительно прошедшего процесс прессования. Кроме всего можно сделать самодельный щит из джутового мешка набитого хлопком, на готовом варианте потребуется нарисовать мишень и можно стрелять. Некоторые даже ухитряются изготавливать щиты из материала, который несколько похож на резину, правда, в отличие от нее более легкий. Такие улавливатели называются этафоумные, они очень практичны, надежно удерживают выпущенную в мишень стрелу, после ее извлечения на щите след от выстрела почти незаметен. Самодельный стрелоулавливатель практически ни чем не отличается от покупаемого, только с той разницей, что стрелок существенно сэкономит.

фото. Мишень для тренировочной стрельбы

Стрельба из арбалета и лука имеет отличия

В наше время можно встретить разные виды арбалетов, которые существенно отличаются от лука. Первое что поражает в современном стрелковом оружии так это мощность арбалета и его убойная сила. Более популярны модели обладающие силой натяжения около 43 кг и весом не больше 10 кг. Такие модели практичны и просты в использовании, дальность и скорость полета стрелы таких арбалетов довольно высокая. Ведь держать оружие, весящее больше 10 кг очень трудно, да и не всегда удобно, тем более если весовая категория стрелка не отвечает параметрам арбалета.

Кроме всего в отличие от лука, который практически всегда имеет одинаковую конструкцию, стрелок может выбрать арбалет любого типа, который будет как нельзя, кстати, отвечать его параметрам телосложения. Поэтому производители предлагают следующие типы арбалетов:

  • классические модели, оснащенные рекурсивными плечами;
  • блочные модели с системой эксцентричных блоков, которые благодаря силе натяжения тетивы обеспечивают дальность полета стрелы. Их убойная сила и приемлемая весовая категория, которая определяется в кг подойдут, как профессиональным стрелкам, так и новичкам;
  • арбалеты пистолетного типа.

Представленные типы арбалетов отличаются силой натяжения тетивы, весом, размерами, конструкцией, мощностью и, конечно же, дизайном. Если стрелок желает использовать арбалет для охоты, но еще не имеет достаточных навыков ему подойдет стрелковое оружие с силой натяжения тетивы до 43 кг, весом около 10 кг. Перед тем как покупать арбалет желательно поинтересоваться у продавца параметрами покупаемой модели и узнать дальность выстрела оружия. Поскольку в отличие от лука, у всех моделей арбалетов такие показатели разные. Если же вы не желаете покупать готовое стрелковое оружие, можете попробовать сделать самодельный арбалет, таким образом, все его параметры будут зависеть от пожелания и возможностей мастера.

фото. Тир для стрельбы с арбалета

Как использовался средневековый арбалет

Натянуть такую конструкцию возможно было несколькими способами, к примеру, придерживая ее левой рукой или посредством свободной правой. Или, опершись о полукружие лука ногами, сразу двумя руками воины со всей возможной силой тянули тетиву одним рывком. А перед тем как прицелиться, стрелы укладывали в специальный желоб. Он имел вид разрезанного пополам цилиндра и находился в средней части устройства.

Для данного оружия стрелы использовались не очень длинные, но концы их были чрезвычайно тяжелыми и толстыми. Они носили особое наименование – болты. Сила натяжения средневекового арбалета позволяла пробивать крепкие железные нагрудники и самые надежные щиты. А попадая в тело противника, стрела не только пронзала его насквозь, но и продолжала свой полет, почти не замедляя скорости, как будто миновала только что пустоту.

Арбалет для охоты

Это усложненный вариант, предназначенный для охоты.

Ложе

Ничем существенным от вышеописанного арбалета изготовление ложа не отличается, единственным нюансом является прямоугольно отверстие под спусковой механизм.

Лук и направляющие

Лук изготавливается из прочной сухой древесины, в середине толщина дерева должна быть максимальной. Плечи необходимо сделать уже. Если остались излишки древесины, их необходимо убрать, ровнять до тех пор, пока прогиб плечей не будет одинаков.

Спусковой механизм

В данном случае механизм должен быть гораздо мощнее, поэтому дерево не подойдет. Спусковой механизм необходимо собрать точно по чертежу используя стальные детали.

Колодка

Колодка используется для крепления лука и его плечей к ложе. Эта деталь испытывает высокие нагрузки, поэтому может быть изготовлена только из металла. Колодка крепится к ложе или же плечам лука при помощи болтов или заклепки. Желательно не крепить его к плечам, так как малейшая ошибка может нарушить весь процесс стрельбы. Можно сделать колодку съемной, чтобы уменьшить вес арбалета при переноске.

Тетива

Всего есть четыре вида тетивы:

  • Металлическая – плетется из небольших тросиков или струн.
  • Шелковая – плетется из шелка.
  • Третья изготавливается из лески.
  • Синтетическая – основной элемент кеврал.

Лучше всего плести тетиву самостоятельно или приобретать плетеную, так как в таком случае небольшая часть нагрузки будет уходить на трение между нитями. Это позволит снизить нагрузку с неё и продлить срок службы.

Болт(стрела)

Стрелы для арбалета изготавливаются из материалов, которые имеют высокую прочность и упругость. Если этим материалом выступает древесина, нужно смотреть, чтобы она лежала продольно при обработке, это придаст болту ещё большую пластичность.

В основном центр тяжести стрелы лежит между 1 и 2 или 2 и 3 элементами. Это положение может варьироваться в зависимости от того, из какого материала изготавливается стрела, наконечник, древка или носка.

Для защиты от влаги стрелы пропитываются специальным защитными растворами. Для большей долговечности стрелы хранятся в горизонтальном положении.

Стрельбу из арбалета нужно вести на схожих по весу болтах, в противном случае начнет нарушаться дальность и точность стрельбы.

Изготовить арбалет в домашних условиях не так уж и трудно. Однако стоит помнить о технике безопасности при использовании, чтобы не навредить себе и окружающим. Основная масса людей, которая изготавливает арбалеты кустарным способом, молодые люди. Если же у человека есть возможность, то лучше всего приобрести арбалет профессионального производства.

Принцип действия

Чуть упрощая, можно сказать, что арбалет – это лук, укрепленный на ложе, снабженный фиксатором и спусковым механизмом. Лук, в том числе и арбалетный, представляет собой упругую дугу, концы которой соединены натянутой тетивой. Перед взведением концы дуги максимально раздвинуты, натяжение тетивы минимально. При взведении тетиву оттягивают вдоль ложа и в натянутом состоянии закрепляют фиксатором. Стрелу укладывают в направляющую канавку на ложе. Стрелок прицеливается и при помощи спускового механизма освобождает тетиву. Лук арбалета распрямляется, тетива его вытягивается, и стрела летит к цели. Это универсальная схема работы арбалета, начиная с четвертого века до нашей эры вплоть до сегодняшнего дня.

Но изменений за двадцать пять веков существования этого оружия произошло множество: и в конструкции, и в технологиях и в применении.

Схема сборки арбалета

Арбалет который мы предлагаем собрать состоит из следующих основных частей см. Схему 1 (все размеры даны в мм.).

Схема 1

Ложе может быть изготовлено из цельной или клееной древесины твердых пород. Ориентировочные его размеры показаны на рисунке. Форма выбирается по усмотрению стрелка. Самое главное, чтобы она была удобна для дальнейшего использования. В зависимости от того, левша вы или правша, с соответствующей стороны делается специальное углубления для более плотного контакта головы стрелка с ложем. На нашем примере, оно сделано для правшей.

Схема 2

В нашей схеме арбалета, ложе и направляющая составляют единое целое

Поэтому необходимо особое внимание уделить отделке поверхностей. От ее качества будет в большой степени зависеть точность стрельбы

Они должны быть строго прямолинейны, не иметь шероховатостей, заусенцев и т. п. Лучше всего обработать их на фрезерном станке с последующей зачисткой мелкой шкуркой и полировкой.

Размеры направляющего паза для стрелы диаметром 8 мм. показаны на рисунке 3.

К торцу ложи прикрепляется крестовина с привинченными к ней плечами. Крестовина отливается из легкого алюминиевого сплава или же фрезеруется из алюминевой болванки. Ее можно изготовить и из дерева.

Положение на ложе крестовины с упругими элементами должно быть таково, чтобы окно для вылета стрелы располагалось против направляющего паза. (Рисунок 4), а тетива при выстреле прижималась к поверхности ложа.

Каждое плечо крепится к крестовине двумя винтами.

Схема 3

Схема 4

Принцип работы спускового механизма заимствован из описания конструкции средневекового арбалета. Изготовление ее требует точности и скрупулезности (рисунок 5).

Схема 5

Работа и устройство механизма ясны из схемы 5. Во взведенном положении тетива (1) зацеплен за выступ (а) рычага (2). От поворота рычаг удерживает спусковой крючок (3). При нажатии на крючок рычаг освобождается, и тетива, устремляясь вперед, посылает стрелу. Перемещение рычага ограничивает упор (4). Для смягчения удара на упор необходимо одеть резиновую трубку. Положение упора подбирается таким образом, чтобы выступ (а) рычага в крайнем положении располагался ниже направляющей поверхности ложа, не препятствуя тем самым скольжению тетивы. После выстрела рычаг удерживается в крайнем положении пружиной (5).

При взведении арбалета тетива упирается в выступ (б) и поворачивает рычаг (2) в исходное положение. Спусковой крючок при этом по действием пружины (6) поворачивается и фиксирует рычаг и тетиву.

Чтобы исключить возможность случайного соскакивания тетивы с выступа (а), спусковой механизм закрывается крышкой (7). Между крышкой и ложей оставляется зазор для прохода тетивы. К крышке прикреплена плоская пружина (8), удерживающая стрелу на направляющих при прицеливании.

Подшипник (9), укрепленный на конце спускового крючка, значительно уменьшает усилие спуска. Необходимую величину спускового усилия можно подобрать, пропиливая поверхность рычага (2), которая опирается на подшипник.

Для уменьшения веса рычага рекомендуем изготовить его из легкого сплава Д16Т. В качестве пружин (5) и (6) могут быть использованы английские булавки.

Чертеж деталей блочного узла:

Обратите особое внимание на обработку направляющих стрелы и тетивы. Четкость их отделки очень сильно влияет на точность стрельбы. Линии направляющих должны быть безукоризненно прямы и гладки. Оптимальным выбором будет шлифовка на фрезерном станке и последующая обработка наждачной бумагой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы можно на чертежах. Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее делают из алюминиевой болванки. Дерево тоже может служить подходящим материалом.

Какой арбалет нужно покупать для отдыха начинающему стрелку?

Для выбора арбалета нужно знать, что существуют два принципиально отличающихся вида — рекурсивный и блочный арбалет.

Блочные арбалеты более компакты, они на 20-25% меньше рекурсивных, спуск у них очень мягкий, скорость вылета выше. Это достигается наличием специальных блоков в плечах арбалета. Но они тяжелее рекурсивных, замена троса (тетивы) достаточно сложна, а зачастую невозможна в полевых условиях.

Рекурсивный арбалет имеет изогнутые в сторону выстрела плечи, на конце которых расположены специальные крепления, на которые натягивается тетива. Их точность высока, они неприхотливы в обслуживании и ремонте. Замену тетивы можно произвести самостоятельно без использования специальных приспособлений.

Отличия арбалета от лука

Даже легкий арбалет имеет значительное энергетическое преимущество перед луком. Обученный лучник посылает стрелу с энергией в точке вылета максимум в 70 Дж. Легкий арбалет обеспечивает вдвое больше, до 150 Дж. Стрела легкого арбалета весит 50 г и вылетает со скоростью 70 м/с.

На протяжении всей своей истории арбалет ожесточенно спорил с луком. Он выигрывал по дальности, точности прицеливания и пробивной силе. Но проигрывал по скорострельности и мобильности.

Штыревой механизм арбалета

Штыревой механизм прост в изготовлении. Его нетрудно сделать своими руками. Как смастерить штыревой механизм? Для штыревого механизма на ложе нужно выработать паз. За этот паз будет заведена тетива. Напрямик под тетивой просверливается жерло, в которое вставляется или древесный, или металлический штифт. Внизу ложа прикрепляется планка так, что при надавливании на нее, она нажимала на штифт. Штифт, получив, таким образом, команду, выталкивает тетиву из паза. Устройство простое, легкое в изготовлении, но имеет много недостатков: в механизме нет предохранителя, тяжелый спуск, так же быстро изнашивается.

Тетива

В качестве тетивы можно использовать металлический трос диаметром порядка 2-3 мм. Тетиву потолще будет сложнее закреплять на оружии, а тонкая станет растягиваться по мере эксплуатации изделия.
Чтобы зафиксировать тетиву на концах плеч, достаточно сделать обычную петлю. Под креплениями троса лучше заранее разместить кусочки кожи или любого другого плотного материала. Указанное решение позволяет избежать перетирания тетивы при контакте с металлическими плечами.

Изготовление спускового механизма

Один из сложных процессов – работа со спусковым механизмом. Дело в том, что он представляет собой комплект из нескольких стальных деталей:

  • Спусковой крючок;
  • Шептало для удерживания тетивы;
  • Две пружины для фиксации крючка и шептала;
  • Две пластины под несущий корпус;
  • Болты и гайки.

Обычно чертежи арбалета демонстрируют только закрытый спусковой механизм без его подробного описания.

Для изготовления крючка, шептала и пластин используется 6-миллиметровый стальной лист. Но прежде чем его распиливать, рекомендуется начертить каждую деталь на бумажном листе, после чего вырезать.

Положив бумажные отрезки на лист металла, последний будет легче распиливать болгаркой или ручной пилой. Причем распиливать заготовки надо так, чтобы они по краям имели 2-миллиметровый запас, который можно сточить напильником.

После того как заготовки готовы, в пластинах надо просверлить отверстия под крепеж. Далее поверх одной пластины корпуса насаживаются крючок с шепталом.

История создания

Историки не могут прийти к единому мнению: был ли арбалет придуман в Древней Греции или в Древнем Китае. Вполне вероятно, что это произошло в Европе и в Азии почти одновременно.


Гастрафет – древнегреческий арбалет

Идея вставить палочку между центром дуги лука и натянутой тетивой для того, чтобы не приходилось в процессе прицеливания держать натяжку руками, почти банальна. Она вполне могла одновременно прийти в головы многих.

А вот по-настоящему востребованным арбалет стал примерно в XI веке. В те времена изменился типичный характер военных действий. Многие феодальные войны велись вокруг обороны и взятия появившихся тогда повсеместно каменных замков-крепостей. Именно для обороны крепостей это оружие подходил как нельзя лучше. Трудности его боевого применения в атаке состоят в том, что арбалет ограничивает мобильность воина: требует времени для перезарядки и оставляет стрелка беззащитным в этот момент. В обороне надежной каменной крепости дело обстоит иначе. Перезарядка происходит в безопасности, под прикрытием каменной стены. Арбалет – отличное оборонительное оружие. На период с XI века по XVI век приходится эпоха арбалета. Она закончилась только с приходом в военную практику огнестрельного ручного оружия.

Чертежи для изготовления в домашних условиях

Выше на фото схематично изображен арбалет со всеми необходимыми размерами. Его основная ценность в том, что бы понять, каких размеров должны быть его части по отношению друг к другу.

Мнение эксперта Смирнов Александр Станиславович Инструктор по выживанию в дикой природе. Опыт преподавания более 15 лет

Вся его длина составляет 732 мм, с высотой по точке крепления прицела 223 мм. На чертеже «пистолетная» рукоять (по форме напоминает пистолет), для надежного и удобного хвата.

Второе отверстие сделано для облегчения конструкции, так как общая толщина ручки из фанеры (можно сделать из дерева) 30 мм. Плечи длиной по 302 мм, являются универсальным вариантом, их общая длина составляет 532 мм. Для первого раза достаточно сделать точно по указанным в схеме размерам, а после тестирования внести корректировки.

В этой статье описывается как изготовить мощный и надежный арбалет своими руками. Предполагаю, что вы знакомы с общей конструкцией арбалета, назначением его отдельных узлов и применяемыми терминами.

Хотелось бы поделится опытом в конструировании этого вида оружия, предложить свои наработки и достижения. Считаю, что вам будет интересно узнать то, как в условиях мастерской средней оснащенности, используя только подручные материалы изготовить арбалет, который по своим характеристикам приближается к заводским моделям.

Арбалеты на Руси

Древние летописи об использовании вида оружия, которое наши предки именовали самострелами, дают весьма противоречивые свидетельства. Согласно некоторым письменным источникам, арбалет в Средневековье на Руси был известен и применялся в сражениях уже в середине XIII столетия. Подтверждением тому служат исторические находки, относимые к довольно ранним периодам русской истории. К примеру, в руинах города Изяславля, возникшего в XII веке и разрушенного монголо-татарами примерно столетие спустя, обнаружены останки воина. На поясе его имелся особый крюк для арбалетной тетивы. Правда, самого оружия не найдено. А потому данное историческое свидетельство так и не оценено однозначно.

Имеются также факты, что самострелы появились на Руси только в XIV веке. Такой вид вооружения был перенят от булгар во время исторических военных походов в те земли русской армии.

Впрочем, у наших предков арбалет нельзя отнести к числу особенно популярных видов оружия. Объяснение этому следует искать в неудобствах конструкции по сравнению с мобильным луком, сложностях при зарядке, а также большой массе и высокой стоимости.

Достоинства и недостатки

На протяжении пятисот лет арбалет вполне успешно конкурировал с луком. Он уступал по скорострельности, но выигрывал по мощности. Лук и арбалет имели свои достоинства и недостатки, поэтому и не могли вытеснить друг друга из военной практики.

А вытеснила метательный арбалет огнестрельная аркебуза.

Аркебуза – гладкоствольное, фитильное дульнозарядное ружье.

Стреляла она свинцовыми пулями. В случае качественного пороха, скорость пули на выходе из аркебузы была 450 м/с. Она пробивала рыцарский доспех с 30 метров.

Аркебузы стали известны всей Европе после битвы при Павии в 1525 году, когда 3 тысячи испанцев победили 8 тысяч французских рыцарей и положили конец могуществу рыцарских войск в Европе.

В XVI веке также распространились аркебузы с нарезными стволами. Увеличилась длина ствола, а сами стволы стали изготавливать методом сверления (как и у мушкетов).

Главным преимуществом аркебузы над арбалетом была энергия выстрела. У аркебузы эта энергия составляла 2 000 Дж. А у арбалета – всего 400 Дж.

Огнестрельная аркебуза вытеснила метательный арбалет

Аркебузы, хоть и были поначалу примитивными, но покончили с военным арбалетом в Европе в первой половине XVI века.

Снятые с вооружения арбалеты в Европе сохранились и превратились в охотничье и спортивное оружие.

Как сделать самострел в домашних условиях

Изготовление самострела своим руками достаточно просто. Для этого предварительно нужно оставить чертеж с подробным описанием каждой детали. Состоит оружие из тетивы с плечами, ложа и спускового механизма. Шаги, как можно сделать самострел своими руками в домашних условиях:

  1. Ложе изготавливается из дерева: для этого нужно найти подходящую доску, начертить эскиз ложа, затем вырезать лобзиком и ножовкой.
  2. Самодельный самострел должен иметь отверстие под палец – оно изготавливается с помощью подходящего сверла.
  3. Надфилем изготавливается паз для стрелы, место расположения которого предварительно размечается маркером или карандашом.

В качестве фиксатора для стрелы можно использовать обычные деревянные прищепки. Для этого в одной из них просверливается отверстие диаметром по толщине стрелы, после чего на конце ложа самострела приклеивают сверху и снизу него две прищепки, а та, в которой сделано отверстие, помещается сверху задней части. Именно она будет удерживать стрелу, а к верхним крепиться.

Плечи арбалета можно изготовить из автомобильной рессоры или упругого пластика. Они закрепляются колодкой или сварным крепежным материалом из металла. Для натяжения тетивы используются блочные элементы для крепления на концах дуг арбалета. Тетива изготавливается из стального троса, или капроновой нити, например, лавсана.

При изготовлении арбалета важной частью является спусковой механизм. Для этого понадобятся:

  • Лист из нержавейки толщиной 2-3 мм размером 10х15 см.
  • Две небольшие пружины
  • Три болта диаметром 10 мм с шестью гайками и два болта 8 мм с двумя гайками.

На бумаге нужно начертить схему пускового механизма, а точнее, – спускового крючка и зацепа для тетивы. Чертеж с бумаги переносится на лист металла, вырезается ножовкой, обрабатывается напильником. После этого делается чертеж деталей корпуса спускового механизма арбалета из древесины, переносится на металлическую пластину, вырезается ножовкой по металлу. Отверстия для пускового механизма сначала нужно сделать на куске фанеры, если он работает исправно, то перенести отверстия уже на металлическую пластину. Болтами диаметром 08 мм закрепляются спусковой крючок и зацеп для тетивы, также крепятся пружинки. Болтами диаметром 10 мм скрепляются боковые части пластин, и после этого самодельный спусковой механизм для арбалета готов.

Для хорошего качественного лука, нужна хорошая качественная тетива, изготовлением которой мы сейчас и займемся

Но люди заинтересованные изготовлением настоящего лука, обязательно обратят внимание на данные рекомендации, если конечно не соберутся купить тетиву в интернет магазине

Для обмотки тетивы нам понадобится капроновая, шелковая, либо нейлоновая нитка. Все это можно приобрести в рыболовных, охотничьих, фурнитурных магазинах.

Но слишком тонкая тетива, будет резать пальцы при производстве выстрела. Вот такие противоречия ждут вас при выборе материала для тетивы.

На концах бруска сверлим отверстия по диаметру палочек на расстоянии длины будущей тетивы. Если тонкая, то десять, двадцать или тридцать витков, в зависимости от толщины, смотрите сами, но тетива должна быть не менее двух миллиметров диаметром.

Для того чтобы при стрельбе стрела сразу ложилась на середину тетивы, надеваем плотные резиновые колечки напротив полочки лука между которыми будет вставляться стрела. Все наша почти профессиональная тетива готова.

При помощи тетивы просходит натяжение плеч и разгон стрелы, так что качество тетивы влияют на многие характеристики арбалета. Важным требованием для тетивы является то, чтобы в ходе использования она не растягивалась, а также долговечность тетивы будет зависеть от того из какого материала она сделана.

Самому тетиву на арбалет сделать довольно не сложно,в качестве материала подойдут такие нити как: лавсан, дакрон, кевлар, дейнема, СВМ, фастфлайт и другие из синтетического волокна. После того как станок сделан можно приступать к изготовлению тетивы.

Особенности устройства и основные детали

Из чего состоит этот стреляющий аппарат? В классическом варианте есть три основных компонента, затем есть решения с возрастающей сложностью (кики, ручки, комплектующие, планки Пикатинни и так далее). Наши инструкции по изготовлению лука не предполагают установку оптических прицелов или других технических наворотов (рис. 2).

Основная деталь, концентрирующая энергию для съемки — арка. Потянув за веревку, он может передать кинетическую энергию снаряду. Вся структура вращается вокруг этой «капризной дамы». Основные материалы для его изготовления — металл и дерево, но есть и более экзотические решения, например, стеклянная фурнитура или лезвия ножа для масла. Требования к арке — гибкость, жесткость и пластичность. Так, например, прочная стальная рама не будет работать как лук, в то время как автомобильная рессора или пила подойдут.

Чтобы создать каркас из деревянной автофрекчии, обратите внимание на такие породы, как лещина, береста, акация, ясень, тис или фасоль. Перед тем, как разрезать каркас, следует подержать бревно в сухом пыльном месте около месяца или двух. Свежие бревна не обладают качествами, необходимыми для прохождения процедуры обработки.

Как сделать удар для лука? Выбирайте твердую древесину, например тис, бук, ясень или дуб. Подойдут фундук и хвойные деревья. Дальнейший процесс зависит только от полета фантазии и вашего мастерства.


Рисунок 2. Основные конструктивные элементы

Основным контроллером механизма является спусковой крючок. Именно он держит тетиву до нажатия на рычаг. Механизм взведения лука состоит из цельного блока из металла, реже это паз внутри приклада с цилиндрической штангой-толкателем.

Перечисленные методы не являются окончательным решением. Несмотря на то, что лук однозарядной конструкции, способы обхода существуют. Самый распространенный способ — сделать многозарядный лук, сделав специальный магазин для хранения и доставки пуль.

Урок №2

В этом уроке мы расскажем о том, как сделать мини-арбалет из предметов, которые найдутся в каждом доме.

Вам потребуется:

  • 4 прямоугольные палочки для еды;
  • 2 деревянные зубочистки;
  • бельевая прищепка;
  • скотч;
  • струна;
  • маленькая пила или нож;
  • термоклеевой пистолет.

1. Вскипятите воду в кастрюле, затем убавьте огонь и опустите в горячую воду две деревянные зубочистки. Оставьте на 45 минут.

2

Через 45 минут осторожно выньте зубочистки из воды, сложите их вместе и аккуратно согните таким образом, чтобы они приняли форму полумесяца. Если у вас есть зажимы, закрепите зубочистки в согнутой форме и оставьте сохнуть

Если зажимов под рукой не окажется, то можно просто приклеить согнутые зубочистки к картону при помощи скотча. Далее воспользовавшись скотчем склейте зубочистки между собой – одна над другой.

3. Сложите 4 палочки для еды как показано на рисунке и обмотайте их скотчем.

4. Вырежьте желобок глубиной несколько сантиметров и шириной в одну зубочистку.

5. Поместите зубочистки в желобок.

6. На расстоянии около 7 мм от каждого конца зубочисток прикрепите струну, обмотав ее вокруг зубочисток и приклеив с помощью термоклеевого пистолета.

7. Отмерьте отрезок лески, равный расстоянию между обоими концами зубочисток, и сделайте по петле на каждом его конце. Нанесите горячий клей на концы зубочисток и оденьте на них петли.

8. Скотчем примотайте бельевую прищепку к палочкам для еды прищемляющим концом в сторону натянутой лески, и обмотайте этот конце скотчем таким образом, чтобы Вы с трудом могли нажать на противоположный конец прищепки.

9. Сделайте стрелы из зубочисток, сделав оперение из бумаги.

Идеальной мишенью для стрельбы из такого арбалета станут фрукты и овощи.

Не направляйте арбалет на людей и животных – Вы можете нанести им серьезные травмы.

Прицелы

Главная особенность стрельбы из арбалета — значительное смещение прицельной линии. Другими словами, после произведения выстрела выпущенный снаряд начинает довольно быстро тяготеть к земле. Поэтому на такое оружие целесообразно устанавливать оптику со специальной арбалетной сеткой. Для эффективного наведения на цель арбалеты достаточно оснащать оптическими прицелами с 4-кратным приближением.

Некоторые охотники отдают предпочтение коллиматорным системам, которые также проявляют себя достаточно эффективно. Причем такой вариант дает возможность охотиться как в дневное, так и вечернее время суток. Коллиматорные прицелы крайне удобно использовать при наведении на движущиеся цели.

Изготовление арбалета

В данном пункте будет дана информация о том, как изготовить арбалета в домашних условиях. Разбор будет идти на примере деревянного арбалета. Для изготовления деревянного арбалета необходимо выбрать твердую и прочную древесину, такими как лиственница, дуб, кедр, красное дерево.

Ложе

Изначально для изготовления ложе берется прямоугольный деревянный брусок, в котором протачивается желоб для стрелы. После этого на обратном окончании желоба просверливается отверстие для спускового механизма. Спереди бруска протачивается отверстие для лука. Затем все отверстия аккуратно шлифуются и вырезается очертание ложе.

Лук является основной часть арбалета, поэтому при изготовлении ложе необходимо ориентироваться на параметры лука. При проточке желоба, желательно оставить несколько миллиметров запаса при проточке.

Если вы изготавливаете блочный арбалет, то нужно быть предельно аккуратным в проточке паза под перекрещивающийся участок, неправильная проточка испортит конструкцию.

Лук и направляющие

Лук можно изготовить из любой древесины. Устанавливается он в уже просверленное отверстие. Нужно рядом с отверстием под спусковой механизм так же просверлить желоб для болта, который будет фиксировать тетиву.

Особое внимание нужно уделить направляющим арбалета, так как они задают начальный путь стреле(болту). Они не должны иметь высокий коэффициент трения

Желательно их изготовить как отдельную деталь. Это упростит использование арбалета, если захочется пострелять с других болтов, можно с легкостью поменять на нужный размер.

Направляющие должны изготавливаться максимально похожими друг на друга. После изготовления они устанавливаются в паз таким образом, чтобы ось вложенной стрелы совпадала с осью натянутой тетивы. Болт должен свободно лежать в желобе Для защиты деревянной поверхности на неё можно установить металлическую защиту.

Плечи

Материалом изготовления конструктивного элемента может послужить автомобильная рессора. В таких металлических плечах проделываются полукруглые выемки для болтов, при помощи которых деталь будет привинчена к корпусу.

Распространенным выступает мнение, согласно которому применение металлических рессор в качестве основы для изготовления плеч является довольно опасным решением. И на самом деле, при использовании самодельного арбалета в условиях пониженной температуры окружающей среды повышается вероятность излома детали, особенно в местах креплений. Подобные случаи сопровождаются выбросом мелких осколков. Поэтому применять идею следует на собственный страх и риск.

Как работает арбалет?

Арбалет — очаровательное оружие дальнего боя, история которого насчитывает тысячелетия. Многие охотники с луком предпочитают арбалет из-за его выдающейся скорости и мощности. Но как работает арбалет? Если вы когда-нибудь задавались вопросом, как работает ваше любимое оружие, ответ лежит в физике пружины.

Содержание

  • 1 Как работает арбалет
  • 2 Что делает арбалет арбалетом?
  • 3 История арбалетов
  • 4 Арбалет: как работает ваше любимое оружие
  • 5 Как работает арбалет? Теперь вы знаете

Как работает арбалет

Арбалеты похожи на обычные луки, и оба работают одинаково.

Эти два оружия используют силу накопленной энергии. Когда вы взводите арбалет, тетива сближает конечности дула. Это создает нечто, называемое упругой потенциальной энергией. При отпускании струны потенциальная энергия становится кинетической и запускает болт.

Конструкция как арбалета, так и стандартного лука обеспечивает максимальное накопление энергии, гарантируя, что лук с большой силой продвигает стрелу к цели.

Хотя современные арбалеты весьма технологически сложны, они по-прежнему работают на этом основном принципе преобразования упругой потенциальной энергии в кинетическую энергию.

Количество энергии, которое может удерживать лук, влияет на его дальность и мощность. Чем выше усилие натяжения лука и чем больше его длина натяжения, тем мощнее будет лук. Конструкция арбалета позволяет арбалетчику или человеку, использующему арбалет, натягивать тетиву дальше назад, тем самым увеличивая как силу натяжения, так и длину.

Что делает арбалет арбалетом?

Рекомендуется освежить в памяти основы конструкции арбалета, прежде чем спрашивать: «Как работает арбалет?»

Итак, что делает арбалет арбалетом?

Подобно луку, арбалет имеет тетиву, которая натягивается назад для запуска снаряда. Тем не менее, конструкция арбалета немного сложнее, и в нем объединены несколько функций, позволяющих максимально увеличить мощность оружия.

Арбалет немного похож на смесь винтовки и лука. Как и у винтовки, у арбалета есть спусковой крючок и приклад. Однако арбалет возник задолго до появления первой винтовки.

Мы называем носовую часть арбалета штыком или планкой. В отличие от стандартного лука, дужка арбалета ориентирована горизонтально. Ствол крепится к румпелю. При стрельбе из арбалета арбалетчик держит румпель так же, как приклад винтовки.

Большинство современных арбалетов имеют переднюю часть лука, называемую стременем. Стремена служат средством фиксации арбалета при натягивании тетивы. После протягивания или взведения тетивы она входит в замок. Замок удерживает тетиву до тех пор, пока арбалет не отпустит ее с помощью курка.

Читайте по теме: Как стрелять из арбалета для начинающих

История арбалетов

Арбалеты — древнее оружие, причем самый старый европейский арбалет датируется концом 5-го века до нашей эры в Древней Греции. Арбалет имеет богатую историю как в Восточной Азии, так и в Европе, и невероятно, но ученые считают, что азиатские и европейские разновидности развивались независимо друг от друга.

Никто точно не знает, где и когда возникли арбалеты. Однако самые ранние археологические свидетельства их использования происходят из гробницы в Цюйфу, городе в провинции Шаньдун в Восточном Китае. Там археологи нашли несколько бронзовых спусковых крючков для арбалетов, которые датируются шестым веком до нашей эры.

Позже в Средиземноморье появились первые арбалеты. Самое раннее упоминание о европейском арбалете встречается в трактате Герона Александрийского I века «Белопойка». В нем он описывает оружие под названием гастрафет. Гастрафет, чье имя означает «отпускающий живот», был предшественником римского арбалета, который взводился с помощью ползункового механизма и спускался с помощью курка.

Однако только в Средние века арбалет получил широкое распространение в европейских войнах. Арбалет имел преимущество перед стандартным луком: им было относительно легко пользоваться. В то время как для того, чтобы стать опытным лучником из длинного лука, требовались большая сила и большое мастерство, солдаты могли быстро стать опытными пользователями арбалетов.

Сегодня военное применение арбалетов ограничено. Тем не менее, они остаются неизменно популярными для соревнований по спортивной стрельбе и охоте.

Арбалет: как работает ваше любимое оружие

Арбалеты — мощное оружие, которое может серьезно ранить или убить человека, поэтому используйте его с особой осторожностью.

Хотя арбалет работает по тому же принципу пружины, что и стандартный лук, метод стрельбы из него немного отличается. Это связано с тем, что арбалеты сложнее стандартных луков и имеют несколько дополнительных деталей.

Части арбалета

Арбалет состоит из лукообразного стержня, прикрепленного к румпелю, который является рамой оружия.

Еще одной характерной особенностью арбалета является стремя. Стремена прикрепляются к передней части оружия и обеспечивают механизм фиксации арбалета при взведении тетивы.

Некоторые арбалеты оснащены оптическими прицелами. Поскольку гравитация по-разному влияет на болты в разных диапазонах, лучшие прицелы для арбалетов будут иметь несколько перекрестий.

Изогнутые луки

Как работает арбалет с изогнутым луком?

В большинстве современных арбалетов используются изогнутые стержни. Этот тип лука также используется для соревнований по стрельбе из лука на Олимпийских играх.

В ненатянутом состоянии концы плеч изогнутого лука изгибаются в сторону от стрелка. Эти изогнутые наконечники сокращают расстояние между луком и тетивой, когда лук не взведен. В результате длина натяжения рекурсивного лука больше, чем у лука с прямым плечом.

Однако рекурсивные луки не так сильны, как новые блочные луки.

Составные луки

Как работает арбалет с составным луком?

Составные луки более сложны, чем простые рекурсивные луки. Составной стержень арбалета использует кулачки, шкивы и тросы, чтобы еще больше сгибать конечности. В результате блочные луки способны оказывать гораздо большее натяжение на взведенную тетиву.

Однако все эти кулачки, шкивы и тросы усложняют оружие, увеличивая вероятность того, что что-то пойдет не так. Простой изогнутый лук, хотя и менее мощный, часто более точен, поскольку натяжение взведенной тетивы передается непосредственно на конечности, одинаково натягивая обе стороны.

Арбалетные болты

Арбалет стреляет не стрелами, а болтами. Болты очень похожи на стрелы, но обычно они немного короче и тяжелее. Большой вес болта способствует достижению максимальной кинетической энергии при запуске.

Отличить болты от стрелок можно по отсутствию или наличию стабилизирующих лопаток. Болты не используют стабилизирующие лопасти, но стрелки всегда используют их. Болты состоят из четырех основных частей. Стержень является основной частью болта. В задней части затвора выемка расширяется, чтобы удерживать затвор на месте, когда вы выстраиваете его для выстрела. Оперение — это маленькие крылья, которые располагаются рядом с зазубриной и стабилизируют траекторию полета стрелы. Наконец, головка болта — это наконечник стрелы, который крепится к передней части болта.

Некоторые люди называют болты арбалета «ссорами», но это не совсем правильно. Стволы — это, по сути, особый тип болта с четырехгранным наконечником. Засовы — самый распространенный тип болта, но есть и другие разновидности.

Как арбалет создает максимальную кинетическую силу? В дополнение к увеличенной силе натяжения и длине, в арбалетах также используются тяжелые углеродные болты, подобные этому, для увеличения их силы дробления костей.

Чтобы стрелять из арбалета, сначала нужно найти стремя. Опустите стремя на землю и просуньте в него ногу. Убедитесь, что вы полностью вставили ногу, и прижмите стремя к земле.

Если вы не поставите ногу осторожно, она может соскользнуть со стремени, когда вы начнете взводить ее. Если бы это произошло, вы, вероятно, потеряли бы контроль над арбалетом, создав опасную ситуацию.

Затем возьмитесь обеими руками за тетиву и потяните ее к взводному механизму. Старайтесь равномерно нажимать обеими руками, чтобы струна не сместилась от центра. Струна со смещением от центра не может стрелять с точностью и точностью. Зафиксируйте тетиву в механизме взвода, и предохранитель сработает автоматически.

Наконец, вставьте болт в канавку. Вы можете держать свой арбалет взведенным и заряженным практически бесконечно, потому что запирающий механизм выполняет всю тяжелую работу. Когда вы будете готовы стрелять, просто снимите предохранитель и запустите затвор, нажав на спусковой крючок.

Механизм арбалета

Механизм арбалета уникален для данного оружия.

Вместо того, чтобы просто натянуть и отпустить тетиву, вы взводите и заряжаете оружие. Поэтому вы должны убедиться, что предохранитель вашего арбалета сработал сразу после взведения. Как и любое механическое устройство, автоматический предохранитель вашего арбалета может выйти из строя, и случайный выстрел из взведенного и заряженного арбалета может привести к катастрофическим последствиям.

Кроме того, арбалеты должны быть сняты с курка. Вы можете добиться этого, выстрелив заряженным болтом в упор, например, в эту мишень для арбалета. Вы никогда не должны снимать болт и стрелять всухую из арбалета.

Кинетическая энергия, генерируемая взведенной тетивой, предназначена для запуска болта. Таким образом, если нет болта для запуска, вы можете в конечном итоге сломать конечности своего арбалета.

Как работает арбалет? Теперь вы знаете

Итак, как работает арбалет? Они преобразуют потенциальную энергию упругости в кинетическую энергию, что делает их чрезвычайно мощными метательными снарядами.

На самом деле, арбалеты могут быть настолько разрушительными для цели, что католическая церковь запретила их использование в битвах между христианами в Средние века из опасения, что крестьяне могут стать достойными воинами сами по себе. Воспринимайте это как попытку контроля над оружием, прежде чем это стало крутым.

В отличие от обычных луков, арбалетами относительно легко научиться пользоваться. И сейчас самое время научиться пользоваться арбалетом, так как во многих штатах недавно разрешили охоту с арбалетом на крупную дичь.

Однако с большой силой приходит и большая ответственность. Итак, прежде чем начать стрелять, было бы разумно спросить себя: «Как работает арбалет?» Понимание механики вашего арбалета поможет вам стать безопасным и ответственным арбалетчиком.

Связанное чтение: Лучший арбалет за деньги [2020]: Обзор 11 лучших вариантов

Избранное изображение предоставлено: Люк Бастьен на Flickr последнее обновление в июле 2020 года.

Пол Гроув

Пол Гроув всегда был увлечен охотой, сколько себя помнит. Он вспоминает, как уже в 9 лет охотился на белок с помощью надежного отцовского ружья Winchester Model 63. По мере взросления его охотничьи интересы, тактика и снаряжение совершенствовались. Ему также посчастливилось родиться в Висконсине, поэтому он имел беспрепятственный доступ к одним из лучших в стране мест охоты на белохвостого оленя. Когда он не гоняется за оленями или другой крупной и массивной дичью на общественных землях, он испытывает в полевых условиях различные рыболовные снасти в бесконечном поиске идеальной рыболовной снасти. Является ли его страсть к охоте и рыбалке врожденной или приобретенной? Пол считает, что речь идет скорее о передаче семейной традиции.

Все, что вам нужно знать для начала

Арбалеты — популярный выбор для начинающих и опытных охотников из лука. Они предлагают короткое время обучения и высокую точность — отличное качество для охоты с луком — и отличный способ немного повеселиться, стреляя из лука. Перед охотой из лука с арбалетом ознакомьтесь с местными и государственными нормами в отношении утвержденного снаряжения для охоты с луком. Технические характеристики оборудования зависят от штата.

Короткая кривая обучения и точность арбалета обусловлены его конструкцией. Носовая часть арбалета похожа на стандартный лук, только меньшего размера и закреплена горизонтально. Как и обычные луки, арбалеты бывают рекурсивными и составными.

В обычном рекурсивном или блочном луке стрелок натягивает тетиву и удерживает ее на месте либо пальцами, либо специальным приспособлением. С арбалетом все по-другому: тетива запирается и удерживается на месте механической защелкой, а не физической силой. Фото предоставлено Джоном Хафнером

При использовании типичного рекурсивного или блочного лука стрелок натягивает тетиву и удерживает ее на месте либо пальцами, либо специальным приспособлением. С арбалетом все по-другому: тетива запирается и удерживается на месте механической защелкой, а не физической силой. Эта особенность, называемая взведенным положением, делает арбалеты отличным вариантом для лучников с травмами. Кроме того, повышается точность, потому что вам не нужно бороться с весом лука при прицеливании.

Стандартные луки удерживаются одной рукой за рукоятку, а другой за тетиву. Арбалеты, с другой стороны, стреляют с плеча. Обе руки и плечо поддерживают арбалет, обеспечивая более устойчивое прицеливание, будь то на дереве или в слепой земле. Вы также можете использовать сошки, штативы и палки для стрельбы, чтобы точно прицелиться.

Телескопический прицел может еще больше повысить вашу точность, поскольку он помогает точно прицеливаться даже в удаленные цели. Усовершенствованное прицеливание, конечно же, помогает обеспечить правильное размещение выстрела, позволяя вам использовать желанные возможности выстрела во время охоты из лука.

Анатомия арбалета

На этом фото левая (неосновная) рука лучника находится на рукоятке ниже рейки арбалета. Его правая (доминирующая) рука надежно лежит на рукоятке, а палец на спусковом крючке, пока он не будет готов выстрелить. Лучник использует правое плечо для поддержки приклада арбалета. Фото предоставлено Джоном Хафнером.

Стремя — металлический каркас, расположенный в передней части арбалета. Поместите ногу в стремя, чтобы зафиксировать арбалет во время взведения.

Приклад — Приклад считается корпусом арбалета. Все остальные части арбалета крепятся к прикладу. Передняя часть приклада, за которую вы держите лук, называется передней рукояткой. Задняя часть приклада, которая упирается в плечо, называется прикладом.

Конечности – Конечности обеспечивают силу лука. Они изгибаются и накапливают энергию для движения болта. Рекурсивные арбалеты имеют изогнутые конечности. Составные арбалеты имеют систему шкивов, называемых кулачками, на концах плеч.

Тетива – Тетива соединяет обе конечности и передает энергию лука болту.

Рейка – Верхняя часть передней рукоятки называется рейкой. Здесь сидит стрела и скользит тетива.

Спусковой крючок – Арбалеты имеют спусковой механизм, который освобождает защелку, удерживающую тетиву. Спусковой крючок также имеет предохранитель, предотвращающий случайные осечки.

Арбалетные стрелы, также известные как «Болты»

Арбалетные стрелы, называемые болтами, изготавливаются из углеродного волокна или алюминия. Они короче стандартных стрел и сделаны специально для арбалетов. Кредит Фотографии: Джон Хафнер

Арбалетные стрелы, называемые болтами, изготавливаются из углеродного волокна или алюминия. Они короче стандартных стрел и сделаны специально для арбалетов. Важно использовать только арбалетные болты, рекомендованные производителем. Производители указывают длину болта, вес, тип зазубрины и требования к оперению.

Вспомогательные приспособления для взведения

Вспомогательные приспособления для взведения арбалета облегчают взведение арбалета. Эти устройства зацепляются за струну и увеличивают механическое преимущество. Когда вы покупаете арбалет в местном магазине для стрельбы из лука, персонал может научить вас, как использовать устройство для взведения.

Безопасное обращение и хранение

Всегда носите арбалет в невзведенном положении и направленным в сторону от других людей. Чехлы для луков, изготовленные специально для арбалетов, обеспечивают безопасность и предотвращают неправильное обращение. Фото: Джон Хафнер

Безопасность — самая важная часть веселого съемочного дня. Всегда носите арбалет в невзведенном состоянии. Держите арбалет двумя руками и направьте его вниз и в сторону от людей. Находясь на стрельбище, держите арбалет не взведенным и не заряженным, если только вы не готовы стрелять.

Никогда не стреляйте из арбалета без правильно заряженного болта. Это называется «сухой огонь», и он повредит арбалет и может ранить лучника.

Большинство арбалетов можно взвести, только выстрелив в цель. Чтобы безопасно разрядить арбалет, убедитесь, что арбалетный болт заряжен. Когда диапазон свободен, прицельтесь в цель, отключите предохранитель и выстрелите из болта.

Безопасное хранение и транспортировка арбалета в чехле для арбалета. Это защитит ваш арбалет и предотвратит неправильное обращение.

Инструкции по безопасной стрельбе из арбалета

Уникальная конструкция арбалета обеспечивает высокую точность, что важно при охоте с луком. Прежде чем зарядить болт в арбалет, убедитесь, что предохранитель полностью находится в положении «включено» или «безопасно». Фото: John Hafner

Это общие шаги для заряжания и стрельбы из арбалета. Пожалуйста, обратитесь к инструкциям вашего производителя для конкретных процедур, относящихся к вашему арбалету.

ШАГ 1: Зарядите арбалет

Надежно поставьте ногу в стремя.

Настройте взвод в соответствии с инструкциями производителя. Если вы не используете устройство, просто протяните обе руки и возьмитесь за шнур. Положив руку на каждую рейку, зацепите струну указательным, средним и безымянным пальцами. Держите большие пальцы сбоку от перекладины, чтобы помочь центрировать тетиву, когда взводите арбалет.

Встаньте, потянув за веревку вверх. Продолжайте натягивать тетиву, пока она не окажется под удерживающей пружину стрелы, и тетива не зафиксируется на месте, задействовав предохранитель.

Убедитесь, что предохранитель полностью находится в положении «включено» или «безопасно», указывая на то, что арбалет правильно взведен. На большинстве арбалетов вы услышите отчетливый «щелчок», когда тетива полностью взведена. Имейте в виду, что для некоторых арбалетов вам нужно будет услышать два щелчка, прежде чем лук будет взведен.

ЭТАП 2: Примите стойку

Встаньте, ноги на ширине плеч, плечи прямо к цели.

ШАГ 3. Зарядите болт

Поддерживая арбалет одной рукой, выньте стрелу (болт) из колчана. Поместите болт на рейку. На болте одна из лопастей будет другого цвета. Поместите лопатку нечетного цвета вниз, чтобы она могла пройти через канавку в рельсе. Сдвигайте болт до тех пор, пока он плотно не сядет на струну. Вы поймете, что он установлен правильно, когда болт не сможет двигаться дальше и предохранитель можно будет отключить.

ШАГ 4: Подготовка к стрельбе

Направьте арбалет в безопасное место и подальше от людей. Поместите недоминирующую руку в центр передней рукоятки. Держите большой и остальные пальцы ниже планки арбалета.

Положите руку на спусковой крючок на рукоятку, держа палец подальше от спускового крючка. Затем приложите приклад к плечу. Плотно прижмитесь щекой к прикладу. Это приведет ваш доминирующий глаз в соответствие со взглядом. Как только вы наведете прицел на цель, переведите предохранитель в положение «огонь» или «выключено».

ШАГ 5: Стреляйте

Наведите прицел на цель и медленно нажимайте указательным пальцем на спусковой крючок, пока арбалет не выстрелит.

ШАГ 6: Доведение до конца

Удерживайте внимание на цели на протяжении всего выстрела. Затем опустите арбалет и снова приготовьтесь стрелять.

Хотите попробовать арбалет? Посетите местный магазин для стрельбы из лука и ознакомьтесь с вариантами. Вы найдете арбалеты для отдыха, соревнований и охоты с луком.

Примечание. Перед охотой из лука с арбалетом ознакомьтесь с местными и государственными нормами, касающимися утвержденного снаряжения для охоты с луком. Технические характеристики оборудования зависят от штата.

Как работает арбалет | Объяснил!

Меня всегда восхищали арбалеты. Богатая история этого прекрасного мастерства, изменения, которые оно претерпело во времени, все, что связано с арбалетом, завораживает.

Вы когда-нибудь задумывались, как устроен арбалет? Конечно, вы сделали, поэтому вы здесь. Добро пожаловать в мой скромный Adobe. Прежде чем мы начнем урок, давайте сначала изучим краткую историю арбалетов.

Краткая история арбалетов

Многие из вас могут подумать, что арбалеты изобрели европейцы. Но это неправильно. Задолго до того, как они адаптировались и начали использовать арбалеты, китайцы доминировали с арбалетами в своих внутренних войнах. По мнению историков, арбалет был изобретен в начале 4 века в Китае.

Арбалет был изобретен для улучшения артиллерийского подразделения армии. Лучников очень уважают за их навыки. Стрельба из лука — непростая задача. В то время детей с раннего возраста обучали тому, чтобы они стали искусными лучниками для армии.

Чтобы компенсировать недостаток навыков и нанять больше лучников, был изобретен арбалет. Тогда арбалеты не были такими компактными. Они были луком, но горизонтально.

По сравнению с обычным луком арбалет проще в использовании. Таков был план. Если вы облегчите задачу новым людям, вы сможете собрать больше людей в свою армию.

Теперь, когда мы знаем основную историю и назначение арбалета, давайте начнем изучать, как работает арбалет и зачем вам это знать.

Как работает составной арбалет

В настоящее время вы можете приобрести в основном два типа арбалетов. Рекурсивный арбалет и составной арбалет. Составной арбалет — самая известная форма арбалета на данный момент. Как это работает? Должно быть интересно учиться, верно?

Есть. Хотя на первый взгляд кажется, что с арбалетом не так уж и много всего происходит. Вы загружаете стрелу, триггер удерживает струну натянутой, и когда вы нажимаете на курок, струна отпускается. Очень похоже на то, как работает лук. Идея та же, а реализация не та.

Если вы присмотритесь, то увидите, что многие блочные луки имеют 4 кулачка и двойные тетивы. Там, где большинство традиционных составных луков имеют только 2 плеча и 1 тетиву.

Как и в случае с рекурсивным луком, тетива проходит через кулачки. Когда вы это сделаете, натяжение струны сильно возрастет. Это генерирует больше кинетической энергии. Результат – более высокая скорость и мощные удары.

Вот почему в элитных арбалетах можно увидеть 4 кулачка и несколько тетив. Это увеличивает натяжение струны и дает вам отличный опыт стрельбы.

Как работает современный арбалет?

Во-первых, что такое современный арбалет? Каждый арбалет, который вы сейчас видите на рынке, является современным арбалетом. На рынке доступны три типа арбалетов. Два из них более популярны, чем другие. Изогнутый арбалет, составной арбалет и многозарядный арбалет. Многозарядный арбалет наименее популярен среди всех трех. Честно говоря, многозарядный арбалет не такой уж и современный.

Как и составные арбалеты, рекурсивные арбалеты также имеют несколько кулачков. Ключевое отличие заключается в том, что рекурсивный арбалет требует большей силы натяжения и шумит. Если вы думаете о покупке арбалета для охоты, я настоятельно рекомендую избегать рекурсивных арбалетов. Даже если вы в конечном итоге возьмете его, обязательно используйте шумоподавители с арбалетом.

Вам нужно зарядить стрелу на траектории полета, как только вы поместите стрелу, вам нужно потянуть за трос и взвести арбалет. Это натянет тетиву. Когда вы отпускаете тетиву, нажимая на спусковой крючок, она выпускает стрелу с высокой кинетической энергией. Очень похоже на то, как работает пистолет. Но здесь он медленнее и менее мощный.

Как работает арбалет-пистолет?

Что такое пистолетный арбалет? Пистолет-арбалет — ручное оружие, предназначенное для стрельбы в ближнем бою. Пистолетный арбалет очень похож на пистолет. Отсюда и название. Вы можете использовать арбалет одной рукой. Хотя, как и в пистолетном магазине, с этим вы не получите большого количества патронов.

Считайте их уменьшенным арбалетом. Механизм здесь ничем не отличается от обычного арбалета. Вы достаете стрелу, кладете ее на траекторию полета и натягиваете тетиву. Здесь вам не нужно использовать взведение курка. Чтобы быть более точным, вы не можете использовать его. Вы должны использовать свою руку, чтобы зарядить арбалет. Они не такие тяжелые и не требуют больших усилий.

Из-за своего размера они не являются мощными. Не стоит ожидать от них многого. Вместо этого держите один в качестве резервного оружия. Как только вы войдете в зону ближней охоты, они могут пригодиться.

Как работает многозарядный арбалет

Арбалет долго перезаряжается. Если арбалет имеет большую силу натяжения, потребуется больше времени, чтобы зарядить арбалет. Что, если бы мы могли улучшить эту проблему? Это была идея многозарядного арбалета.

Как следует из названия, в этом арбалете используется механизм, позволяющий выпускать более одного арбалетного болта за выстрел. Думайте об этом как о миниатюрном пулемете. Вы загружаете кучу стрел сверху, и он будет продолжать стрелять.

Но как это сделать? Основной принцип укладки стрел остается прежним. Вместо того, чтобы использовать руку для нажатия на болты, современные многозарядные арбалеты имеют подпружиненную нажимную пластину, толкающую стрелы вниз. Вместо навершия под арбалетом расположен магазинный рычаг.

Тетива размещается внутри патронника. Вместо того, чтобы каждый раз после выстрела заряжать болты стопорным стременем, вам просто нужно тянуть за повторный рычаг после каждого выстрела. Он автоматически зарядит болты из патронника и подготовит их к стрельбе.

Да, это так просто. Но это не самый эффективный вариант. Вот почему люди выбирают составные арбалеты вместо многозарядных арбалетов. Они не так сильны, как рекурсивный или составной арбалет.

Как работает спусковой крючок арбалета?

У большинства современных арбалетов спусковой крючок напоминает спусковой крючок пистолета. Это сделано таким образом, чтобы вы чувствовали, что используете что-то знакомое. Задача спускового крючка — удерживать тетиву в положении после заряжания. Вот почему арбалеты поставляются с противопожарным предохранительным механизмом. Вы же не хотите, чтобы арбалет стрелял сам по себе без вашего присмотра.

Когда вы нажимаете на спусковой крючок, конечность внутри камеры спускового крючка отпускает тетиву, и тетива с большой кинетической энергией приводит в движение болт. За этим стоит поверхностная наука. Конечно, здесь задействованы тонны физики.

Но я не Эйнштейн, я воздержусь от урока физики прямо сейчас. — Как в винтовке или пистолете, когда вы нажимаете на спусковой крючок, арбалет регистрирует сигнал и отправляет его в патронник спускового крючка, где тетива удерживается на месте.

Как работает прицел для арбалета?

Арбалетные прицелы недооценены. Часто люди склонны их игнорировать. Причина в том, что арбалеты не предназначены для охоты на дальних дистанциях. Поэтому очевидно, что они думают, что прицел не понадобится.

Помимо увеличения, арбалетный прицел также имеет подсвечиваемую сетку. Сетчатые сетки, которые помогут вам лучше стрелять в цель. Прицел для арбалета также повысит вашу точность и выявит вашу лучшую игру.

Как и винтовочный прицел, арбалетный прицел состоит из двух материалов. Высококачественный алюминий для корпуса и стекло для объектива. В большинстве случаев линзы имеют полное многослойное просветление.

Работа объектива состоит в том, чтобы собирать много света и позволять прицелу делать свою работу. Как только прицел соберет достаточно света, он будет использовать этот свет для создания изображения. Это изображение и есть то, что мы видим через окуляр. Все это происходит менее чем за миллисекунду.

Как работает устройство взведения арбалета?

Устройство взведения, также известное как заводное устройство, представляет собой инструмент, который помогает легко заряжать арбалет. Сила натяжения высококачественных арбалетов, как правило, высока. Чтобы устранить этот притягивающий вес и побудить клиентов покупать их продукцию, производители придумали вспомогательное средство для проворачивания. Вспомогательное устройство для запуска может уменьшить силу натяжения арбалета более чем на 95%.

Даже ребенок может зарядить арбалет с помощью бесшумного заводного устройства ACUdraw pro. Если заряжать арбалет вручную, нужно ставить болт и с усилием натягивать тетиву. Это требует грубой силы и энергии.

Чтобы уменьшить нагрузку и защитить наши руки, большинство производителей бесплатно включает в комплект арбалета тросовое взводящее устройство. Используя устройство взвода троса, вы натягиваете тетиву тросом, а не руками. Ваши руки остаются в безопасности, и вы можете легко заряжать арбалет каждый раз.

Вспомогательный пусковой механизм делает эту работу с машиной внутри него. Машина не автоматическая, вам нужно потянуть за рычаг наружу, чтобы заработало устройство для проворачивания. Зубцы внутри устройства для проворачивания тянут за вас тетиву. Таким образом, вам нужно только приложить усилие к этому рычагу помощи проворачиванию, и все. Вспомогательное устройство сделает все остальное.

Сводка

Арбалет — оружие с богатой историей и наследием. В настоящее время мы больше не используем арбалеты для войны. Но тогда считалось престижным иметь такой и использовать его для своей страны. Я рад, что сегодня смог поделиться с вами частью этой богатой истории. Изучение того, как работает арбалет, так же важно, как и обучение стрельбе из арбалета.

Что бы вы ни думали, охота не была бы такой увлекательной без арбалетов. То, как они работают, тоже интересно. Было весело учиться самому. И теперь у вас будет забавный опыт поделиться этими знаниями с другими.

Обязательно ухаживайте за арбалетом, и он прослужит вам долго. Если вы уважаете инструмент, вы рано или поздно получите свою награду.

Описание частей арбалета • Продвинутый охотник

Вы новичок в мире охоты с арбалетом. Или вы были вдали от спорта в течение нескольких лет и просто хотите освежить в памяти основы? В любом случае, иметь практические знания обо всех компонентах вашего арбалета полезно и важно.

Знакомство с деталями, из которых состоит ваш арбалет, и принципом работы каждой детали облегчит уход за луком. Надлежащее техническое обслуживание поможет вам добиться оптимальной производительности арбалета, когда он вам понадобится.

Быстрая навигация:

Основные части арбалета

Существуют два различных типа арбалетов — составные луки и рекурсивные луки. Эти арбалеты имеют некоторые общие основные части. В своей простейшей форме арбалет напоминает винтовку с горизонтально закрепленным на ложе луком. Он выпускает болт (или стрелу) из направляющей, закрепленной наверху ствола, вместо того, чтобы стрелять пулей.

Как работает каждый компонент арбалета? Вот обзор каждой части и того, как она работает:

A. Приклад

Часть арбалета, которую вы держите подальше от любых опасных точек, когда стреляете болтом. При использовании упирается в плечо стрелка. Ложа обычно изготавливается из дерева или отливается под давлением из пластика или других композитных материалов. Он служит функциональной основой арбалета, связывая воедино ствол, спусковой крючок и мостик прицела. Запасы доступны во многих конфигурациях.

B. Передняя рукоять

Рука прицеливания находится под этой частью арбалета. Передняя рукоятка помогает вам лучше контролировать выстрел, так что вам не так легко выстрелить из-за ошибочного выстрела. Это поможет вам стабилизировать вашу цель и оставаться на одной линии с вашей целью. Некоторые арбалеты имеют съемные или складные цевья.

C. Спусковой крючок и безопасность

Спусковой крючок — это то, что отпускает тетиву и запускает болт. Триггерные механизмы используют две основные конструкции. Он расположен либо непосредственно под защелкой, которая удерживает тетиву во взведенном положении, либо защелкой, установленной за спусковым крючком. Предохранитель предотвращает случайное высвобождение болта и может включаться вручную или автоматически после взведения арбалета. Некоторые арбалеты имеют двойную систему безопасности.

D. Ствол

Этот компонент, также известный как рельс или гусеница, имеет наверху канавку, которая совмещает болт с тетивой. Это обеспечивает постоянную точность при каждом выстреле. Стволы могут состоять из нескольких материалов. Полимеры или пластик являются обычным материалом для стволов в более дешевых луках. Алюминиевые стволы чаще используются в арбалетах более высокого класса. Он легкий и прочный, чем пластик, и остается прямым. Стволы из углеродного волокна также становятся все более популярными, потому что они уменьшают общий вес арбалета.

E. Райзеры

Это часть арбалета, к которой крепятся конечности. Подступенки бывают разных конфигураций. Он служит основной цели удержания конечностей лука под определенным углом. Обычно стояки изготавливаются из литого или обработанного алюминия. Некоторые арбалеты будут оснащены магниевой рукоятью. Райзеры из углеродного волокна также становятся опцией.

F. Конечности

Это концы горизонтально установленного лука. У рекурсивных луков конечности длиннее, чем у блочных, потому что такая длина необходима для создания мощности, аналогичной той, что генерируется в блочном арбалете. Нить соединяется с концом каждой конечности. Конечности арбалета намного тяжелее, чем у вертикального лука, потому что рабочий ход арбалета может быть более чем вдвое короче, чем у типичного вертикального лука.

G. Кулачки

В составном арбалете кулачки представляют собой колеса, установленные на конце каждого плеча. Веревка прикреплена к кулачкам, и когда ее оттягивают назад, колеса поворачиваются. Это движение сгибает конечности и накапливает большое количество кинетической энергии, которая затем высвобождается при нажатии на спусковой крючок. Эти колеса могут быть круглой или овальной формы. Форма определяет кривую силы натяжения лука и количество энергии, которое передается и сохраняется при натяжении тетивы.

Г. Кабель

Еще один компонент, который используется исключительно в составных арбалетах. Трос работает в тандеме с кулачками для усиления арбалета и регулировки его мощности стрельбы. Кулачки действуют как шкивы, удерживая трос под стволом в натянутом состоянии, когда тетива оттягивается назад.

I. Тетива

Самый важный компонент арбалета. Это то, что толкает болт вперед. Тетива влияет на огневую мощь и характеристики арбалета. Он определяет количество футов в секунду (FPS), когда арбалет выпускает болт. Обычно используемые струнные материалы включают полиэфирное волокно, синтетическое волокно и натуральное волокно. Материал выбирают исходя из прочности на разрыв, веса и способности к растяжению. Тетива должна быть легкой и прочной, чтобы эффективно передавать максимальную энергию от лука к болту.

J. Поршень

Порция, плотно намотанная на тетиву, защищает тетиву от удерживающей пружины стрелы, удерживающей ее во взведенном состоянии. Порция составляет около четырех дюймов в длину. Он касается и пересекает рельс, как только спусковой крючок активируется и арбалет стреляет по намеченной цели. Он всегда должен располагаться по центру по обе стороны от защелки, чтобы гарантировать, что каждый выстрел будет последовательным.

K. Канавка для полета

Канавка на верхней части ствола между луком и защелкой. Полетная канавка служит чрезвычайно важной цели. Это позволяет стреле лежать точно на тетиве лука. Это обеспечивает постоянную точность каждый раз, когда болт попадает в намеченную цель. Канавка для полета проходит прямо по центру ствола и позволяет оперению скользить по стволу без помех.

L. Удерживающая пружина стрелы

Металлический стержень, предназначенный для удержания затвора в канавке полета до тех пор, пока спусковой крючок не освободит защелку. Он предотвращает выскальзывание болта, так что вы можете переносить арбалет из одного места в другое и держать его взведенным, чтобы он был готов выстрелить, если внезапно появится животное. Вы можете перевернуть его или направить прямо вниз, не расшатывая болт. Удерживающая пружина обычно отливается из стали или пластика.

M. Защелка

Это механизм, предназначенный для захвата тетивы при натягивании арбалета. Защелка удерживает струну на месте и удерживает ее в натянутом состоянии до тех пор, пока ее не отпустят нажатием на спусковой крючок.

N. Прицел

Помогает навести затвор на намеченную цель для повышения точности при выстреле. Три типа прицелов для арбалета включают в себя булавку и писк, красную точку и прицел. Штифтовые и смотровые прицелы оснащены регулируемым штифтом в качестве передней точки прицеливания и смотровым отверстием целика, отлитым из металла или пластика. Этот тип прицела не запотевает и не требует батареек. Прицелы с красной точкой работают от батареек и имеют от одной до трех точек прицеливания. Прицелы являются наиболее широко используемым методом прицеливания и предлагают несколько вариантов точек прицеливания и увеличения. Специальные прицелы для арбалетов отличаются от винтовочных тем, что они специально разработаны с учетом баллистических характеристик и вибрации арбалета.

O. Мостик прицела

Здесь вы устанавливаете прицел на арбалет и удерживаете его на месте. Это жизненно важная функция для любого арбалета. Прочный мост прицела дает прицелу прочную основу, и это очень важно для достижения постоянной точности при каждом выстреле. Некоторые арбалеты соединяли мостик прицела с кожухом спускового крючка. Другие прикручивают его к прикладу. Смотровые мостики обычно изготавливаются из прочного легкого металла, такого как алюминий.

P. Стремя для взведения

Металлическая опора для взведения арбалета. Это кусок металла в форме кольца на передней части арбалета. Вы ставите ногу прямо в стремя, чтобы лук не соскальзывал, пока вы натягиваете тетиву в положение взвода. Он крепится к концу ствола или стояка. Стремя также защищает конец болта от повреждения во время движения.

Q. Колчан

Контейнер для болтов. Колчаны доступны в различных формах, размерах и конфигурациях. Вы можете установить колчан под лук или поверх него. Некоторые колчаны также могут быть установлены параллельно самому луку или параллельно стволу. Типичный колчан вмещает от 3 до 4 болтов и включает в себя пластиковый кожух для защиты лезвий с широким наконечником от повреждения или повреждения.


Части арбалетного болта

Арбалетные болты — это охотничьи стрелы, специально предназначенные для использования с арбалетом. Традиционный блочный лук не может стрелять болтом. Работают исключительно с арбалетами. Конструкция аналогична охотничьим стрелам, но болты короче по длине из-за разницы в рабочем ходе с арбалетом. Большинство болтов имеют длину от 16 до 22 дюймов. 20 дюймов — это средняя длина.

Болты состоят из следующих конкретных элементов:

A.
Стержень

Это основная часть болта. Вал обычно состоит из алюминия или углеродного волокна. Эти материалы легкие и не раскалываются, как дерево или дешевый пластик. Они также очень устойчивы к изгибу.

B. Позвоночник

Каждый стержень имеет различную степень жесткости или сопротивления изгибу. Эта жесткость называется стержнем вала. Большее сопротивление изгибу означает, что у вала больше стержень.

C. Зерно

Это единица измерения веса вала. Производители либо указывают общий вес зерен на болте, либо указывают значение зерен на дюйм (GPI) для болта. Чтобы рассчитать общий вес болта по его значению GPI, просто умножьте значение GPI на длину вала. Вы можете преобразовать вес из зерен в граммы, просто умножив общее число на 0,0648.

D. Патрубок

Пластмассовая или алюминиевая насадка, которая устанавливается непосредственно на заднюю часть вала. Выемка служит для того, чтобы удерживать затвор на месте, пока вы выстраиваетесь в линию, чтобы сделать выстрел. Доступны несколько разновидностей носков. Основными типами являются выемка в виде полумесяца или плоская выемка. Выемки Capture, выемки с несколькими канавками и выемки Omni — другие варианты. К разным пазам предъявляются разные требования. Например, с полукруглой выемкой у него есть канавка, которую необходимо совместить с тетивой лука, прежде чем выстрелить.

E. Флетчинг

Лопасти или крылья на задней части болта. Оперение стрелы расположено в непосредственной близости от зазубрины. Это помогает стабилизировать болт во время полета. Оперение удерживает болт от раскачивания или раскачивания в воздухе и заставляет его двигаться в правильном направлении к намеченной цели. Это заставляет болт вращаться вокруг своей оси после того, как он выпущен из лука, чтобы повысить устойчивость. Болты обычно поставляются с предварительно оперенными лопастями, отлитыми из пластика и разной длины. Более длинное оперение используется с более длинными болтами.

F. Наконечник

Арбалетные болты используют два типа наконечников: полевой наконечник и широкий наконечник. Полевые очки идеально подходят для стрельбы по мишеням. Они имеют заостренный кончик и не имеют острых краев. Полевые точки не рекомендуются для охоты на что-либо, кроме небольшой дичи, потому что они не будут бить с достаточной силой и наносить достаточно урона, чтобы быстро убить более крупную добычу. Большинство полевых наконечников весят от 125 до 150 гран и могут быть ввинчены в переднюю часть вала затвора. Бродхеды обладают острым лезвием и используются для охоты. В арбалетных древках могут использоваться три различных типа наконечников: фиксированное лезвие, съемное лезвие и расширяемое лезвие. Как и полевые точки, они весят от 125 до 150 гран. Вы можете стрелять из обычного блочного лука, но вы получите наилучшие результаты со специализированными арбалетными головками.

Время стрелять!

Одна из лучших частей использования арбалета — изучение того, как работает каждый компонент. Это поможет вам понять, как правильно использовать его и ухаживать за ним. Теперь, когда вы знаете каждый дюйм своего арбалета сверху донизу, осталось сделать только одно. Пришло время настроить его и подготовиться к сезону охоты!

Арбалеты и т. д.

Арбалеты и т. д.

Арбалеты использовались в Китае к пятому веку до нашей эры и быстро стали важным элементом ведения войны периода Сражающихся царств. Там, где другие луки полагаются на силу лучника, у арбалета есть механический спусковой крючок, так что можно сделать много выстрелов. не утомляя арбалетчика. Китайская разработка арбалета зависело от бронзовой технологии, достаточно развитой для производства точно обработанных спусковых механизмов. Ранние арбалеты были переносными и в основном управлялись одним лучником. Они становятся популярен для защиты королевской свиты и для охоты; позже многозарядные арбалеты предназначались для военных походов.

Арбалет и стрелки              источник

Арбалеты также использовались на Западе. Они были известны древним грекам и римлянам, а к средневековью в Европе арбалет превратился в мощное оружие, способное пробить броню. Китайские арбалеты могли пробить несколько слоев железной брони, но в Китае, где оборона и нападение на города-крепости были основным направлением военных действий. походов, арбалет ценился за способность доставлять залпы болты даже больше, чем за его способность проникать.

Арбалеты

оставались одним из основных видов оружия во времена Сун. в XI века Шэнь Гуа утверждал, что арбалет для китайцев — это то, что лошадь была для киданей — активом, который давал им преимущество. В полевых боях против иностранной кавалерии китайская пехота имела бы ряд пикинеров со щитами, ряды лучников и ряд арбалетчиков. При приближении кавалерии арбалетчики стреляли первыми над крадущиеся копейщики и лучники. Копейщики и лучники прикроют более медленные арбалетчики, которые, однако, могли нанести больше урона.

Ниже приведена схема бронзового ударно-спускового механизма, как в собранном виде, так и в составных частях.

По диаграммам вы можете видите, как работал бы этот механизм?



Спусковой механизм из книги 17 века источник

Сцена слева показывает известную историю из Роман о трех королевствах . Стратег Шу, Чжугэ Лян, последовательно «одолжил» 100 000 стрел у соперничающего государства, Ву. Со своими стрелами в нехватки, он покрыл лодки Шу сеном, чтобы стрелы из Ву прилипли и можно было собрать потом.

Иллюстрация из Романтика троих

Королевства источник



Хотя арбалет был очень эффективным оружием, его использование требовало обучения. Ниже представляют собой два арбалета, которые вооружены по-разному.

Слева обратите внимание на петлю, свисающую с вооруженного лука. Вставив ногу в петлю, солдат мог опустите лук, когда он натянул тетиву, пока она не попала в спусковой крючок механизм.

Справа солдат использует «ременную клешню», которая цепляется за тетиву, чтобы он мог втянуть ее обратно в спусковой механизм, нажимая на лук прочь ногами.

Почему один метод предпочтительнее другого?

Способы снаряжения арбалета

  источник



Слева тройной арбалет эпохи Сун. Для операции потребовалось бы 20 человек. и имел эффективную дальность до 125 ярдов. Говорят, что самый тяжелый из них требовал 100 человек для работы и имел дальность действия 175 ярдов.



Почему составной арбалет, требующий силы 100 человек, но имеющий дальность стрельбы всего 175 ярдов, имеет смысл, если арбалет, использующий силу 20 человек, имеет дальность 125 ярдов?







ПОДСКАЗКА





Тройной арбалет источник



Как повысить эффективность луков?

ОТВЕТ



БРОНЯ

С самых давних времен солдаты носили доспехи и использовали щиты для защиты от стрелки. Лошади, которые были важнее, чем когда-либо, когда Сун справлялась с Цзинь и Юань, также были бронированы.

Обратите внимание на сложную броню, которую носят два генерала ниже. Доспехи часто изготавливались из шкуры носорога. а потом лаком. Столько носорогов зарезали ради этого цель, что животное было в значительной степени уничтожено в Китае и шкуру носорога пришлось импортировать.

Можете ли вы сказать по этим картинкам, какие еще материалы использовались для изготовления доспехов и щитов?

Генерал с луком источник

Генерал в доспехах и щит   источник

ОТВЕТ

Как и в Европе Средневековья и эпохи Возрождения, военная техника часто украшалась таким образом, что не выполняли утилитарных функций.

Какие выводы можно сделать из стиля и мастерства изготовления доспехов, щитов и колчанов, показанных ниже?





Слева изображен генерал в каске и доспехах и несущий колчан.

Бронированный офицер замечен сзади    источник

Ниже приведены схемы передней и задней части щита (слева) и доспехов для лошади (справа). Лицо на щите изображает короля демонов.

Щиток, передний и назад    источник

Лошадь броня источник





Перейти к копьям и булавам

Арбалет

— Minecraft Wiki

в: Инструменты, Проверить код, Отсутствующие названия цитат,

а также еще 3

английский

Чтобы узнать о других значениях, см. Арбалет (значения).

Арбалет — это оружие дальнего боя, похожее на лук, в котором в качестве боеприпасов используются стрелы или фейерверки.

Содержание

  • 1 Получение
    • 1.1 Создание
    • 1.2 Ремонт
    • 1.3 Добыча мобов
      • 1.3.1 Грабители
      • 1.3.2 Свинки
    • 1.4 Сундук с добычей
    • 1.5 Торговля
  • 2 Использование
    • 2.1 Оружие
    • 2.2 Фейерверк
    • 2.3 Ремонт
    • 2.4 Чары
    • 2.5 Топливо
  • 3 звука
  • 4 Значения данных
    • 4.1 ID
    • 4.2 Данные изделия
  • 5 достижений
  • 6 Достижения
  • 7 История
  • 8 выпусков
  • 9 Мелочи
  • 10 Галерея
  • 11 Каталожные номера

Получение[]

Изготовление[]

Ингредиенты Рецепт изготовления
Палка +
Железный слиток +
Веревка +
Крюк-растяжка

Ремонт[]

Ингредиенты Рецепт помола Описание
2× Поврежденный Арбалет или
2 поврежденных арбалета со стрелами или
2 поврежденных арбалета с фейерверками
Прочность двух арбалетов складывается вместе, плюс дополнительные 5% прочности.
Ингредиенты Рецепт крафта Описание
Поврежденный арбалет или
Арбалет с поврежденной стрелой или
Поврежденный арбалет с фейерверком
Прочность двух арбалетов суммируется, плюс дополнительные 5% прочности.‌ Любые заряженные боеприпасы теряются.

Добыча мобов[]

Грабители[]

При убийстве грабителя с небольшой вероятностью (8,5%) выпадает заряженный или незаряженный арбалет случайной прочности; шанс выпадения увеличивается на 1% за каждый уровень Добычи: 9,5% при Добыче I, 10,5% при Добыче II и 11,5% при Добыче III. Выпавший арбалет редко (шанс 10%) можно зачаровать на уровне 5–19.независимо от того, был ли он зачарован при появлении.

Арбалеты, сброшенные грабителями, могут иметь несколько чар, включая дубликаты чар на одном и том же оружии.

Пиглины[]

Пиглины имеют шанс владеть арбалетом при появлении, а также имеют небольшой шанс (8,5%) выбросить заряженный или незаряженный арбалет случайной прочности при убийстве; этот показатель увеличивается на 1% за каждый уровень грабежа: 9,5 % при грабеже I, 10,5 % при грабеже II и 11,5 % при грабеже III. Редко (шанс 10%) можно зачаровать на уровне 5–19.независимо от того, был ли он зачарован при появлении.

Сундук с добычей[]

Предмет Структура Контейнер Количество Шанс
Версия Java
Арбалет Остатки бастиона Общий сундук 1 9,8%
Застава разбойников Сундук 1 100%
Поврежденный зачарованный арбалет [A] [B] Остатки бастиона Мостовой сундук 1 11,2%
Поврежденный зачарованный арбалет [A] [C] Остатки бастиона Общий сундук 1 6,7%
Версия Bedrock
Арбалет Остатки бастиона Общий сундук 1 9,8%
Застава разбойников Сундук 1 100%
Поврежденный зачарованный арбалет [A] [B] Остатки бастиона Мостовой сундук 1 11,2%
Поврежденный зачарованный арбалет [A] [C] Остатки бастиона Общий сундук 1 6,7%
  1. a b c d Все зачарования равновероятны, в том числе уровень сокровища зачарования (кроме Soul Speed, и чары равновероятные уровень сокровища Snene, и b
  2. a b Прочность предмета составляет от 10% до 50% от его общей прочности.
  3. a b Прочность предмета составляет от 10% до 90% от его общей прочности.

Торговля[]

Уровень подмастерья Жители деревни Флетчер предлагают продать незачарованный арбалет за 3 изумруда.

Жители деревни Флетчер уровня Мастер имеют 1 16 (6,25%) шанс продать зачарованный арбалет за 8 изумрудов.‌ [ Bedrock Edition Только ]

Виллет-сельские жители мастер-уровня имеют шанс на продажу зачарованного арбалета только .

Несмотря на использование железных слитков в рецепте изготовления, арбалеты нельзя переплавить в железные самородки. [1]

Оружие[]

Зарядка и стрельба из арбалета в Bedrock Edition.

Арбалеты похожи на луки, но заряжаются дольше и немного мощнее, стреляют дальше с немного большей точностью. В качестве альтернативы их можно зарядить ракетой фейерверка, которая летит по прямой.

Загрузите их, используя их, что заставляет игрока двигаться со скоростью скрытности. В отличие от лука, стрелу или ракету-фейерверк можно запустить только после полной зарядки. В этот момент его нужно использовать второй раз , чтобы выстрелить из его болта.

После полной зарядки скорость игрока возвращается к нормальной. После этого стрельба из заряженного арбалета не задерживает какие-либо текущие действия игрока, такие как бег или плавание.

Арбалет можно даже поместить в другой слот инвентаря или в рамку предмета, при этом стрела или ракета фейерверка не будут разряжаться или стрелять. Заряженный арбалет также остается заряженным после его зачарования с помощью таблицы зачарования или наковальни.

Чтобы использовать арбалет, в инвентаре должна присутствовать хотя бы одна стрела или фейерверк. Игрок может выбрать тип стрелы в зависимости от ее местоположения в инвентаре:

  • Стрелы в левой руке или в выбранном слоте панели быстрого доступа, если арбалет находится в левой руке, имеют приоритет в первую очередь.
  • Если в левой или выбранной ячейке панели быстрого доступа нет стрелок, выбирается стрелка, ближайшая к ячейке 0.

Арбалеты заряжаются за 1,25 секунды (25 тактов).

Игрок может загрузить стрелу, призрачную стрелу, стрелу с наконечником (любого эффекта) или фейерверк (любого цвета/типа).

Странники Края телепортируются подальше от путей снарядов, чтобы их нельзя было поразить арбалетными стрелами. Однако они все равно могут пострадать от взрыва ракеты фейерверка, если не смогут обнаружить ракету фейерверка.

Сила атаки

Java Edition :

Ущерб
Минимум 7
Минимум (с максимальным фейерверком) 11 × 5,5
Максимум 11 × 5,5
Максимум (с максимальным фейерверком) 18 × 9
Среднее 9
Среднее (с максимальным фейерверком) 14,5 × 7,25

Bedrock Edition

  • Всегда 9

Фейерверки[]

Ракеты для фейерверков можно запустить, зарядив арбалет, только удерживая ракеты в левой руке. Они летят со скоростью 32 м/с. Ракеты фейерверков с более высокой продолжительностью полета имеют больше времени до взрыва и, следовательно, летят дальше. Запуск фейерверка требует 3 очка прочности за выстрел.

Ракетный полигон для фейерверков
Минимум Среднее Максимум Порох
32 м (20 тиков) 40,8 м (25,5 тиков) 49,6 м (31 тик) 1 ()
48 м (30 тиков) 56,8 м (35,5 тиков) 65,6 м (41 тик) 2 ()
64 м (40 тиков) 72,8 м (45,5 тика) 81,6 м (51 тик) 3 ()

Фейерверки также работают с чарами Мультивыстрел, позволяя игроку запускать 3 фейерверка за раз. Использование увеличенной прочности суммируется, в результате чего получается 9прочность расходуется с каждым выстрелом.

Выстрел из фейерверка мгновенно взрывается при попадании в моба или блок. [ Только Java Edition ] Если фейерверк не имеет эффекта взрыва, он не наносит урона. Взрыв ракеты фейерверка наносит от 5 до 6 единиц урона с одной звездой фейерверка. Взрыв имеет радиус примерно 4 блока, на который не влияет эффект звезды фейерверка. Каждая дополнительная звезда фейерверка на ракете наносит от 1 до 2 дополнительных единиц урона, максимум от 11 × 5,5 до 18 × 9.с 7 звездами фейерверка. Продолжительность полета фейерверка увеличивает максимальную дальность полета фейерверка до взрыва, но не влияет на наносимый урон. Точно так же урон остается неизменным независимо от используемых красителей. Пронзающее заклинание заставляет ракету фейерверка пронзать определенное количество существ в зависимости от ее уровня, прежде чем взорваться.‌ [ Только Java Edition ]

Ремонт[]

Арбалеты можно починить в наковальне или точильном камне, объединив два арбалеты. Любые заряженные боеприпасы сохраняются из арбалета в первом слоте, но приносятся в жертву из арбалета во втором слоте.

Чары[]

Имя Описание Максимальный уровень
Быстрая зарядка Уменьшает время перезарядки арбалета на уровень * 0,25 секунд. Арбалеты с Quick Charge III стреляют немного быстрее, чем луки. Если для зачарования арбалета с помощью Quick Charge V используются команды, арбалет заряжается мгновенно. Арбалет, зачарованный Quick Charge VI, практически невозможно зарядить, что делает его бесполезным. Это можно сделать только в Java Edition . III
Мультивыстрел Заставляет арбалет стрелять сразу тремя снарядами вместо одного, что полезно при нацеливании на мобов, разбросанных по небольшой площади. Это работает как для стрел, так и для фейерверков. Стрельба с этим зачарованием по-прежнему использует только один снаряд, и из-за этого можно восстановить только одну из трех стрел, выпущенных из многозарядного арбалета. Многозарядные арбалеты используют 3 очка прочности за выстрел, если только в качестве боеприпасов не используются фейерверки, в этом случае 9.потребляется долговечность. Взаимоисключающе с пирсингом. я
Пирсинг Заставляет стрелы, выпущенные из арбалета, пронзать объекты, в которые они попали, и продолжать свой полет, что позволяет каждой стреле поражать до уровня + 1 объектов. Это полезно для нацеливания на мобов, тесно сгруппированных вместе, и для сохранения стрел, так как их можно подобрать после пронзания существ. Взаимоисключающее с Multishot. IV
Нерушимый Создает (Уровень /(Уровень+1))% шанс, что выстрел не уменьшит прочность арбалета. III
Ремонт Позволяет использовать определенную часть собранных сфер опыта для ремонта арбалета, а не для повышения опыта игрока. я
Проклятие исчезновения Арбалет исчезает, а не падает на землю, когда игрок умирает. /gamerule keepInventory переопределяет это. я

Мультивыстрел и Пирсинг несовместимы. Обычные методы зачарования позволяют применить к арбалету только один из них.

Арбалеты могут получить 3 уникальных чар, и имеют базовую способность чар, равную 1. Чары, характерные для арбалетов, включают Быстрый заряд, Мультивыстрел и Пронзающий.

Топливо[]

Арбалеты можно использовать в качестве топлива в печах, выплавляя 1,5 предмета на арбалет.

Звуки[]

Java Edition :

  1. а б MC-203146

Значения данных[]

ID[]

Java Edition :

Name Identifier Form Translation key
Crossbow crossbow Item item.minecraft.crossbow

Бедрок Издание:

Name Identifier Numeric ID Form Translation key
Crossbow crossbow 575 Item item. crossbow.name

Данные элемента []

Java Edition :

Основная статья: Формат Player.dat

  • Тег: Тег тег.
    •  ChargedProjectiles: предметы, которые заряжает этот арбалет, обычно одна запись (три, если зачаровано на мультивыстрел)
      • : Заряженный предмет.
        • Теги общие для всех позиций
    •  Заряжен: если арбалет заряжен.

Издание Bedrock:

См. формат уровня/формат элемента Bedrock Edition.

Достижения[]

9012 9012.
Значок Достижение Описание в игре Фактические требования (если отличаются) Gamescore заработал Трофейный тип (PS4)
PS4 Прочее
Снайперская дуэль Убить скелета стрелой с расстояния более 50 метров. Используйте выпущенную стрелу, чтобы убить скелета, паука-жокея, скелета-иссушителя или заблудшего на расстоянии 50 или более блоков по горизонтали. 30G Бронза
Лучник Убить крипера стрелами. 10G Бронза
Bullseye Hit The Bullseye of Target Block 15G

111111116

66

6916
8

11666661616
. Значок Развитие Описание в игре Родитель Фактические потребности (если отличаются) Местоположение ресурса
Старая Бетси
Выстрел из арбалета Приключения приключения/ol_betsy
Прицелиться
Выстрелить во что-нибудь стрелой Охотник на монстров Используя лук или арбалет , выстрелите в существо стрелой, стрелой с наконечником или призрачной стрелой. приключение/shoot_arrow
Две птицы, одна стрела
Убить двух Фантомов пронзающей стрелой Старая Бетси Используйте арбалет , зачарованный Пронзанием, чтобы убить двух фантомов. приключения/two_birds_one_arrow
Кто теперь грабитель?
Дайте разбойнику попробовать их собственное лекарство Старая Бетси Убить грабителя из арбалета . приключения/кто_грабитель_сейчас
Арбалетчик
Убить пять уникальных мобов одним выстрелом из арбалета Старая Бетси Используйте арбалет , чтобы убить пять уникальных мобов одним выстрелом.
Это скрытое достижение, означающее, что игрок может просмотреть его только после его завершения, независимо от того, было ли выполнено одно или несколько его дочерних достижений.
приключения/арбалет
Снайперская дуэль
Убить скелета с расстояния не менее 50 метров Прицелиться Быть на расстоянии не менее 50 кварталов по горизонтали когда скелет убит стрелой после того, как игрок атаковал его один раз. приключения/sniper_duel
Яблочко
Попадите в яблочко целевого блока с расстояния не менее 30 метров Прицелиться Будьте на расстоянии не менее 30 блоков по горизонтали, когда игрок выстрелит снарядом в центр цели. приключение/в яблочко

ИСТОРИЯ []

29 сентября 2018 г. Абсолюты объявляются по адресу Minecon Earth 2018.
Java Edition
Java Edition
Java EDITic
Арбалеты могут быть зачарованы на Быструю зарядку (высший уровень III), Пронзающий (высший уровень IV) или Залп (высший уровень I).
18w47a Арбалеты теперь можно найти в сундуках с добычей на вершине аванпостов грабителей.
19w11a Жители деревни Флетчер теперь продают арбалеты и зачарованные арбалеты.
1.16 20w07a Добавлены пиглины, которые могут появляться с арбалетами и падать с них.
20w16a Арбалеты теперь генерируются случайным образом зачарованными в сундуках с остатками бастиона.
1.18 21w37a Прочность арбалета увеличена до 465, чтобы соответствовать Bedrock Edition.
Bedrock Edition
1.8.0 бета 1.8.0.10 Добавлены арбалеты.
Арбалеты в настоящее время не входят в экспериментальный игровой процесс.
1.9.0 бета 1.9.0.0 Добавлены грабители, которые используют арбалеты и сбрасывают их.
бета 1.9.0.3 Арбалеты теперь кажутся больше в руке грабителя.
1.10.0 бета 1.10.0.3 Арбалеты теперь полностью реализованы и отделены от экспериментального игрового процесса.
Арбалеты теперь можно найти в сундуках на аванпостах грабителей.
1.11.0 бета 1.11.0.4 Незачарованные и зачарованные арбалеты теперь можно купить у флетчеров.
1.12.0 бета 1.12.0.3 Деревенские жители уровня подмастерья-стрелка теперь имеют 100% шанс продать незачарованный арбалет, а не 50%.
1. 16.0 бета 1.16.0.51 Добавлены пиглины, которые могут появляться с арбалетами и сбрасывать их.
бета 1.16.0.57 Арбалеты теперь генерируются случайным образом зачарованными в сундуках с остатками бастиона.
PlayStation 4 Edition
1.90 Добавлены арбалеты.

Проблемы[]

Проблемы, связанные с «Арбалетом», поддерживаются в системе отслеживания ошибок. Сообщайте о проблемах там.

Общая информация[]

  • Наряду с грабителями, арбалеты были вдохновлены Minecraft Dungeons , несмотря на то, что они были добавлены в основную игру первыми. [2]
  • Арбалеты, зачарованные с помощью Quick Charge VI и выше, застревают на первом кадре анимации перезарядки, потому что результирующее время зарядки отрицательное, и игра никогда не достигает маркеров времени, которые говорят ей продвигать анимацию или саму процедуру перезарядки. Зарядить такие арбалеты технически возможно, но для этого потребуется переполнить значение, определяющее, как долго арбалет заряжается. На это уходит столько времени, что это практически невозможно: например, зарядка арбалета с помощью Quick Charge VI заняла бы 69.4 года до завершения.
  • Если зарядить арбалет фейерверками, а затем выстрелить из него в эндермена с активной броней-иссушителем, это может повредить его. Это связано с тем, что фейерверки наносят урон от взрыва, а не от снарядов. Это единственный способ нанести урон эндермену на большом расстоянии. [ требует тестирования ]
  • Хотя пробивание позволяет стрелам обходить щиты, они не могут пробить иссушающие доспехи.
  • Анимация загрузки арбалета от первого лица в Bedrock отличается от Java.
  • Даже если арбалет уже заряжен снарядом, при падении на землю он всегда выглядит незаряженным. [3]

Галерея[]

  • Арбалет, представленный на MINECON Earth 2018.
