Семейство ракет-носителей «Ангара» » Военное обозрение

В России завершились комплексные испытания универсального стартового комплекса ракеты-носителя тяжелого класса «Ангара-А5». Ракета уже снята со стартового стола на космодроме Плесецк. Об этом 26 ноября сообщает ТАСС со ссылкой на официального представителя войск ВКО России Алексея Золотухина. По его словам, специалисты на космодроме Плесецк осуществили целый цикл электрических испытаний агрегатов и систем ракеты-носителя и комплекса стартового оборудования, также они протестировали систему заправки ракеты-носителя «Ангара» компонентами топлива и проверили готовность стартового комплекса к первому пуску ракеты данного класса.

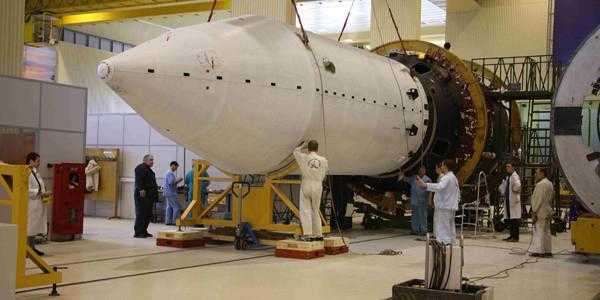

На данный момент ракета «Ангара-А5» снята со стартового стола универсального стартового комплекса площадки №35. Она была доставлена в монтажно-испытательный корпус специального технического комплекса. После завершения этой процедуры работники космодрома начали цикл технологических операций по подготовке ракеты к началу летных испытаний. Первый запуск ракеты тяжелого класса «Ангара-А5» намечен на 25 декабря 2014 года (ориентировочная дата пуска). Ранее 9 июля 2014 года после нескольких переносов старта с космодрома Плесецк была успешно запущена ракета-носитель легкого класса «Ангара-1.2ПП» (первого пуска).

В настоящее время создание ракетного комплекса «Ангара» является одним из приоритетных направлений для развития российского космодрома Плесецк. Считается, что именно этот комплекс должен стать частью национальной системы средств выведения, которая будет базироваться исключительно на российском научно-промышленном потенциале. Работы по созданию объектов наземной инфраструктуры подготовки и запуска ракет-носителей «Ангара» проводятся в рамках Федеральной целевой программы «Развитие российских космодромов на 2006-2015 годы».

Комплекс «Ангара» создается на базе унифицированного ряда ракет-носителей легкого, среднего и тяжелого классов. Данные ракеты будут в состоянии выводить в космос почти весь спектр перспективных полезных нагрузок в интересах Минобороны России во всем требуемом диапазоне высот и наклонных орбит. Немаловажным представляется и то, что в семействе ракет «Ангара» не будут использоваться токсичные и агрессивные виды топлива. По словам экспертов, такое решение позволит значительно повысить показатели экологической безопасности всего комплекса как в регионе, который непосредственно прилегает к месту запуска, так и в тех районах, в которых будут падать отделяющиеся части ракет-носителей.

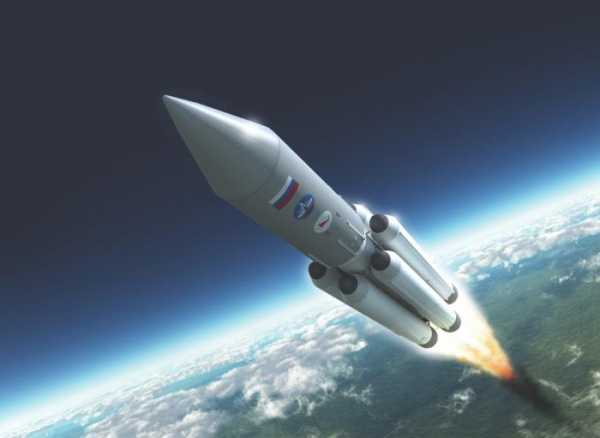

Семейство ракет-носителей «Ангара»

Головным предприятием-разработчиком и производителем космического ракетного комплекса (КРК) «Ангара» является ФГУП «Государственный космический научно-производственный центр имени М. В. Хруничева». Государственные заказчики — Федеральное космическое агентство и Министерство обороны РФ. Создание КРК «Ангара» — это задача особой государственной важности. Ввод данного ракетного комплекса в эксплуатацию позволит РФ запускать в космос любые аппараты всех типов со своей территории, обеспечив для страны гарантированный и независимый доступ в космическое пространство.

КРК «Ангара» — это по-настоящему новое поколение российских ракет-носителей, которое построено по модульному типу. Данные ракеты основываются на двух универсальных ракетных модулях (УРМ), оснащенных кислородно-керосиновыми двигателями: УРМ-1 и УРМ-2. При этом семейство ракет «Ангара» включает в себя носители от легкого до тяжелого классов, обладающие грузоподъемностью в диапазоне от 3,8 до 35 тонн (РН «Ангара-А7») на низкой земной орбите.

УРМ, работающий на компонентах кислород+керосин, представляет собой уже законченную конструкцию, которая состоит из баков горючего и окислителя, которые соединены между собой проставкой, а также двигательного отсека. Каждый УРМ-1 оснащается одним достаточно мощным жидкостным реактивным двигателем (ЖРД) РД-191. Данный двигатель был создан на базе четырехкамерного двигателя, который использовался на ракете-носителе «Энергия» и применяется на ракетах-носителях «Зенит» (двигатели РД-170 и РД-171). УРМ-2 оснащается другим маршевым двигателем — РД-0124А. Это первый ЖРД, который появился в нашей стране в постсоветский период. Является наиболее высокоэффективным кислородно-керосиновым ЖРД в мире.

В составе ракет-носителей легкого класса «Ангара-1.2» применяется один УРМ. В то же время предельной по числу используемых модулей является тяжелая ракета-носитель «Ангара-А7», которая состоит из 7 УРМ. Прототип первой ступени «Ангары» (УРМ-1) три раза в 2009, 2010 и 2013 годах проходил летные испытания в составе ракеты-носителя KSLV-1 производства Южной Кореи. В качестве верхних ступеней на ракете-носителе «Ангара-1.2» может использоваться разгонный блок «Бриз-КМ», который прошел летные испытания в составе российской конверсионной ракеты «Рокот», а на ракете-носителе «Ангара-А5» используются разгонные блоки «Бриз-М» и КВТК.

Уникальные технические решения и широкое использование унификации позволяют осуществлять пуск всех ракет-носителей семейства «Ангара» с одной пусковой установки. В соответствии с решением госкомиссии, ракета-носитель легкого класса «Ангара-1.2 первого пуска» с неотделяемым макетом полезной нагрузки осуществила успешный пуск 9 июля 2014 года с универсального стартового комплекса КРК «Ангара», расположенного в Архангельской области на космодроме Плесецк. Первый испытательный пуск ракеты был осуществлен боевыми расчетами Войск воздушно-космической обороны (ВКО), а также предприятий промышленности.

Все предстартовые операции, сам пуск и последующий полет ракеты «Ангара-1.2ПП» прошли в штатном режиме. При этом ракета-носитель «Ангара-1.2ПП» состояла из двух ступеней, которые созданы на основе универсальных ракетных модулей (УРМ-1 и УРМ-2), а также макета полезной нагрузки массой 1,43 тонны и головного обтекателя. В двигательных установках применяются только экологически чистые компоненты топлива — керосин и кислород, стартовая масса ракеты-носителя составляет примерно 171 тонну.

Для организации запусков ракет «Ангара» с космодрома Плесецк был построен специальный комплекс. В его состав вошли пусковой стол (ПС — 1 шт.) — масса 1185 тонн, кабель-заправочная башня (КЗБ — 1 шт.) — масса 1700 тонн, стенд универсальный, предназначенный для сборки космической головной части с разгонным блоком Бриз-М (1 шт.) — масса более 40 тонн, а также транспортно-установочные агрегаты для РН легкого и тяжелого класса (197 и 400 тонн соответственно).

Тактико-технические характеристики РН семейства «Ангара» (для запуска с космодрома Плесецк):

Ракета-носитель легкого класса «Ангара-1.2»:

Стартовая масса ракеты-носителя — 171 т.
Высота — 34,9 м.
Первая ступень — УРМ-1, ЖРД РД-191.
Вторая ступень — УРМ-2, ЖРД РД-0124А.
Масса полезной нагрузки на опорной орбите (Н кр =200 км, i=63°) — 3,8 т.

Ракета-носитель среднего класса «Ангара-А3»:
Стартовая масса ракеты-носителя — 481 т.
Высота — 45,8 м.
Первая ступень — УРМ-1, ЖРД РД-191.
Вторая ступень — УРМ-2, ЖРД РД-0124А.
Разгонный блок «Бриз-М» или КВСК (Кислородно-водородный среднего класса).
Масса полезной нагрузки на опорной орбите (Н кр = 200 км, i=63°) — 14,6 т.
Масса полезной нагрузки на ГПО (геопереходная орбита, Н п = 5500 км, i=25°) — 3,6 т. и 2,4 т. для КВСК и «Бриз-М» соответственно.
Масса полезной нагрузки на ГСО (геостационарная орбита) — 2,0 т. и 1,0 т. для КВСК и «Бриз-М» соответственно.

Ракета-носитель тяжелого класса «Ангара-А5»:
Стартовая масса ракеты-носителя — 773 т.
Высота — 55,4 м.
Первая ступень — УРМ-1, ЖРД РД-191.

Вторая ступень — УРМ-2, ЖРД РД-0124А.
Разгонный блок «Бриз-М» или КВТК (Кислородно-водородный тяжелого класса).
Масса полезной нагрузки на опорной орбите (Н кр = 200 км, i=63°) — 24,5 т.
Масса полезной нагрузки на ГПО (геопереходная орбита, Н п = 5500 км, i=25°) — 7,5 т. и 5,4 т. для КВТК и «Бриз-М» соответственно.
Масса полезной нагрузки на ГСО (геостационарная орбита) — 4,6 т. и 3,0 т. для КВТК и «Бриз-М» соответственно.

Ракета-носитель тяжелого класса «Ангара-А7»:
Стартовая масса ракеты-носителя — 1133 т.
Высота — 65,7 м.
Первая ступень — УРМ-1, ЖРД РД-191.
Вторая ступень — УРМ-2, ЖРД РД-0124А.
Разгонный блок КВТК-А7.
Масса полезной нагрузки на опорной орбите (Н кр = 200 км, i=63°) — 35 т.
Масса полезной нагрузки на ГПО (геопереходная орбита, Н п = 5500 км, i=25°) — 12,5 т. с КВТК-А7.
Масса полезной нагрузки на ГСО (геостационарная орбита) — 7,6 т. с КВТК-А7.

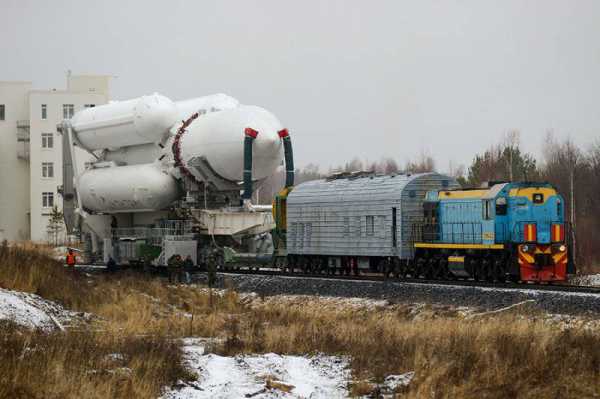

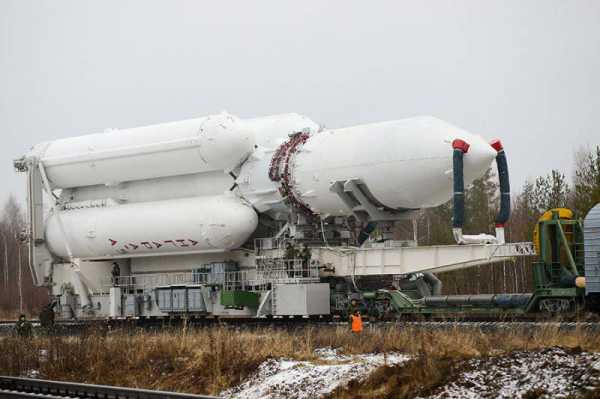

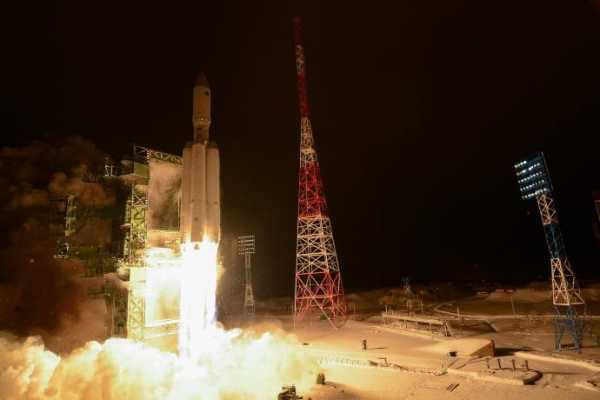

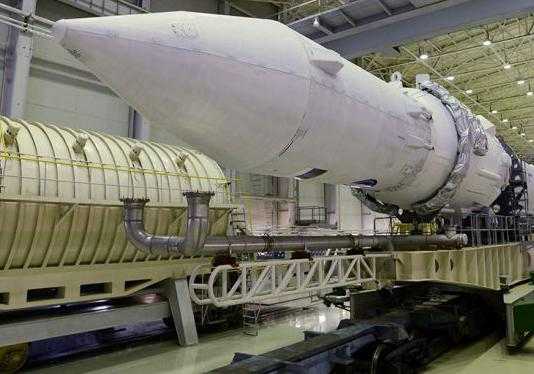

Вывоз ракеты-носителя «Ангара-А5» на стартовый комплекс космодрома Плесецк:

Источники информации:
http://www.khrunichev.ru/main.php?id=44 (ГКНПЦ им. Хруничева)
http://tass.ru/kosmos/1603029
http://bastion-karpenko.ru/angara

Фото: Андрей Моргунов / Минобороны РФ

topwar.ru

Как устроено семейство ракет «Ангара»

Ракета «Ангара» — грузовой лифт в небо

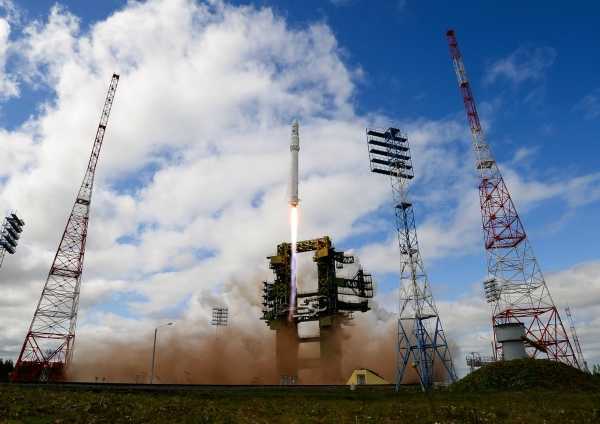

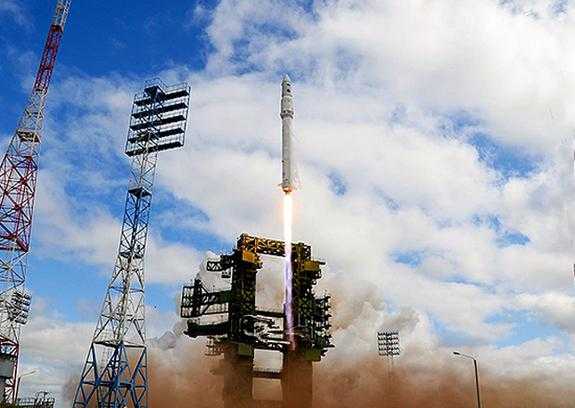

9 июля 2014 года на космодроме Плесецк состоялся первый пуск новой отечественной ракеты-носителя «Ангара».

Этот старт можно назвать не только событием года для России в области высоких технологий, но и одним из важнейших достижений страны в начале XXI века.

Космические пуски – одна из областей, где Россия является мировым лидером. Даже Европейский Союз и США в настоящее время не способны осуществлять свою космическую деятельность без поставок наших ракетных двигателей и ракет-носителей. И вот – новое российское достижение в этой области.

Уникальность и новизна «Ангары» состоят в том, что это первая в мире космическая ракета, созданная по модульному принципу.

Ее первая ступень состоит из одинаковых элементов – универсальных ракетных модулей (УРМ), длиной 25 м, диаметром 2,9 м и массой 130 т каждый.

9 июня из Плесецка стартовала легкая «Ангара-1», в составе которой один УРМ. Она позволяет выводить в космос 3,8 т груза.

Три УРМ формируют «Ангару-3» среднего класса с возможностью вывода на околоземную орбиту 14,6 т.

Из пяти УРМ получается тяжелая «Ангара-5» грузоподъемностью 24,5 т, первый старт которой состоялся в самом конце года, 23 декабря.

Таким образом на основе одного элемента, серийное производство которого удешевляет весь проект, создается линейка ракет-носителей, способных выводить в космос любую имеющуюся на сегодня целевую нагрузку.

Одна «Ангара» способна заменить все типы ныне применяющихся в России ракет-носителей: легкий «Рокот», средний «Союз» и тяжелый «Протон». При этом, в отличие от «Протона», ракета «Ангара» не использует ядовитые компоненты топлива, а запускать ее можно с территории России. Причем все варианты «Ангары» стартуют с одного и того же стартового комплекса.

Прибавьте к этому то обстоятельство, что в перспективе УРМ смогут совершать мягкую посадку и использоваться многократно, и вы получите самую совершенную систему доставки грузов в космос на ближайшие десятилетия.

Ракета «Ангара» – это новейшее слово в космической технике, а также гарантия независимости России, как космической державы, в XXI веке.

Космическая отрасль России в настоящее время консолидируется под эгидой «Объединенной ракетно-космической корпорации».

Входит в «ОРКК» и ГКНПЦ им. Хруничева», разработавший и изготовивший «Ангару».

Как устроено семейство ракет-носителей нового поколения

23 декабря 2014 года состоялся первый пуск тяжелой ракеты-носителя «Ангара-А5». Этот старт можно назвать событием года для России в области высоких технологий, ведь космические пуски — одна из областей, где наша страна является мировым лидером. «Ангара-А5» создавалась почти двадцать лет и за это время успела обрасти множеством легенд. VTBRUSSIA.RU разобрал три самых интересных факта об этом долгожданном семействе ракет-носителей.

«Ангара» строилась без малого 20 лет

Действительно, проектирование ракеты-носителя на замену тяжелому «Протону» началось еще в 1992 году. А указ Президента РФ № 14 «О разработке космического ракетного комплекса «Ангара», давший официальный старт программе, датирован 6 января 1995 года. То есть ракету создавали, без нескольких дней, два десятилетия.

В 90-е годы экономическая ситуация в стране изменилась столь кардинально, что проект вскоре потребовал серьезного пересмотра. Первоначальный замысел строился на заделе, осташемся от советского шаттла. По сути, это был уменьшенный вариант сверхтяжелой «Энергии». В конце 90-х стало ясно, что такая ракета стране не нужна. Тогда-то и появилась идея модульного принципа: создать серию ракет-носителей различной грузоподъемности на основе универсального ракетного модуля УРМ.

Но главная причина задержки состоит в том, что до 2006 года на создание «Ангары» было выделено меньше 4% запланированных средств. Процент выполненных работ был соответствующий. Полноценное финансирование началось только в начале 2006 года, и уже через три года УРМ-1 был запущен в качестве первой ступени южнокорейской космической ракеты «Наро».

Отодвинул сроки старта и мировой кризис 2008 года. К 2010 году ракета уже была готова.

Отодвинул сроки старта и мировой кризис 2008 года. В принципе, к 2010 году ракета уже была готова к испытаниям, но пускать ее было неоткуда. Строительство стартового комплекса в Плесецке на космодроме «Северный» в 2009–2010 годах практически остановилось. А ведь стартовый комплекс — это не только гигантский стартовый стол, кабель-заправочная мачта весом 1500 т и циклопический бетонный газоотводный канал, но еще и 211 зданий и сооружений со сложнейшим оборудованием, которые соединены подземными коридорами длиной 5 км и инженерными коммуникациями длиной 22 км. Строительство такого комплекса — не менее сложное и затратное дело, чем создание самой ракеты. Зато с этого комплекса можно запускать все версии новой ракеты, благодаря чему в 2014 году успешно испытали сразу два варианта — легкую «Ангару-1.2» и тяжелую «Ангару-А5».

«Ангара» — это ракета-конструктор

Изюминка «Ангары» — модульный принцип. Именно этот принцип считается самым перспективным для коммерческих ракет-носителей: создание серии ракет различной грузоподъемности на основе УРМ.

Ее первая ступень состоит из одинаковых элементов — универсальных ракетных модулей (УРМ) длинной 2 5 м, диаметром 2,9 м и массой 130 т каждый. 9 июня из Плесецка стартовала легкая «Ангара-1», в составе которой один УРМ. Она позволяет выводить в космос 3,8 т груза. Три УРМ формируют «Ангару-3» среднего класса с возможностью вывода на околоземную орбиту 14,6 т. Из пяти УРМ получается тяжелая «Ангара-5» грузоподъемностью 24,5 т, первый старт которой состоялся в самом конце года, 23 декабря.

Модульный принцип — считается самым перспективным для коммерческих ракет-носителей.

Таким образом, одна «Ангара» заменяет все космические носители, которые в настоящее время используются Россией: легкий «Рокот», средний «Союз» и тяжелый «Протон». При этом, в отличие от «Протона», «Ангара» не использует ядовитые компоненты топлива, а запускать ее можно с территории России. Также в перспективе УРМ смогут совершать мягкую посадку и использоваться многократно — и мы получаем самую совершенную систему доставки грузов в космос на ближайшие десятилетия.

Серийная ракета «Ангара» — это бюджетная ракета

Эксперты ОРКК и конструкторы ракеты рассчитывают, что в будущем себестоимость серийного производства ракеты-носителя «Ангара» станет аналогична цене производства «Протона». Ведь именно его призвана заменить новая РН.

Однако, если говорить о дне сегодняшнем, то стоимость пуска тяжелой «Ангары-А5» примерно вдвое превышает таковую для «Протона». Но не стоит забывать, что «Протон» — серийная продукция, а «Ангара» — пока штучное изделие, которое находится на этапе испытаний.

Впереди еще 10 пусков, прежде чем эту ракету официально примут в эксплуатацию в 2020 году.

За это время развернется серийное производство на заводе ПО «Полет» в Омске (входит в структуру Объединенной ракетно-космической корпорации, с которой сотрудничает банк ВТБ). Перенос производства из центра Москвы, с завода ГКНПЦ им. Хруничева, позволит сэкономить немало средств.

Серийное производство без всякого сомнения, позволит снизить стоимость всей системы.

Напомним, что первые «Протоны» также стоили примерно вдвое дороже нынешних серийных. При этом «Протон» состоит из девяти блоков четырех типоразмеров и 12 двигателей четырех наименований, а «Ангара-А5» — из шести блоков двух типоразмеров и шести двигателей двух наименований. Пять из этих шести блоков — те самые УРМ-1, серийное производство которых, без всякого сомнения, позволит снизить стоимость всей системы. Коммерческий старт «Протона» сейчас стоит минимум 80 млн долларов. Предполагается, что стоимость старта «Ангары» удастся довести до 95 млн.

Но после того как ракета «Ангара» начнет летать с нового российского космодрома «Восточный», который находится гораздо ближе к экватору, она сможет выводить на геопереходную орбиту 8 т. То есть коммерческие перспективы у ракеты вполне обнадеживающие.

Сохранить

Общая оценка материала: 5
Оценка незарегистрированных пользователей:
[Total: 6 Average: 5]
sneg5.com
Насколько «Ангара» нужна Роскосмосу?
Подробности
Опубликовано: 03.08.2017 12:50

Летные испытания ракет-носителей «Ангара» начались в 2014 году. Второй пуск тяжелой ракеты этого семейства может состояться в 2018 году. Третий – в 2021, уже со стартовой площадки на космодроме Восточный в Амурской области. К третьему пуску ракету планируется модернизировать. Она будет называться «Ангарой-А5М», а основным отличием новой версии станут форсированные на 10% двигатели РД-191М (вместо РД-191). Также она получит резервную пневмогидравлическую систему подачи топлива и обновленную систему управления.
Причины, побудившие Роскосмос модернизировать еще не завершившую летные испытания ракету, неясны. Но, согласно различным слухам, фактическая грузоподъемность «Ангары-А5» оказалась около 22-23 т на низкую околоземную орбиту вместо проектных 24 т. Носитель такой размерности при запусках из Плесецка не сможет использоваться для выведения на орбиту некоторых государственных и военных нагрузок.
В планах Роскосмоса присутствует еще одна новая версия «Ангары» – «Ангара-А5В» с кислородно-водородной верхней ступенью грузоподъемностью до 37 т. На ней также предполагается применить модернизированные универсальные ракетные модули 1-2 ступеней с двигателями РД—191М.
Начиная со второй половины 2000-х годов ракеты «Ангара-А5» разрабатывались в первую очередь в качестве замены устаревшим ракетам тяжелого класса «Протон». Средний носитель «Ангара-А3» не нашел своего применения, а легкий «Ангара-А1.2» сейчас не может конкурировать с конверсионными носителями. При этом со своей ролью «замены «Протона» «Ангара» пока не справилась. В течение годового простоя «Протона» не состоялось ни одного пуска «Ангары». Ее грузоподъемность неудовлетворительна, а к надежности есть вопросы. Стоимость «Ангары» значительно превышает стоимость «Протона».
В 2010-х годах у «Ангары» появилась еще одна цель – пилотируемые запуски. После отмены проекта «Русь-М», разработкой которого занимался самарский ЦСКБ (теперь РКЦ) «Прогресс», «Ангара-А5» стала единственным возможным средством выведения пилотируемого корабля нового поколения «Федерация». А после отказа от ракеты-носителя сверхтяжелого класса была предложена схема полета на Луну на утяжеленной водородной «Ангаре-А5В».
То, что «Ангара» плохо подходит для пилотируемой программы, было понято с самого начала. Для запуска низкоорбитального корабля ракета «Ангара-А5М» является переразмеренной (грузоподъемность около 25 т при массе ПТК НП около 15 т), а для лунной программы «Ангара-А5В» слишком слаба: требуется четыре пуска с нескольких стартовых площадок для организации одной экспедиции.
В 2017 году в России была анонсирована новая модульная линейка ракет-носителей: «Союз-5» среднего класса (17 т на низкую орбиту), трехмодульная ракета «Энергия-3» (около 40 т) тяжелого класса и пятимодульная сверхтяжелая «Энергия-5» (около 90 т). Хотя «Союз-5» несколько уступает «Протону» по грузоподъемности, при запусках на геопереходную и геостационарные орбиты он, особенно при пусках с «Морского старта», сможет взять на себя большую часть «протоновских» полезных нагрузок, а также пилотируемые запуски, которые планировались на «Ангаре». Предполагается, что его летные испытания начнутся в начале 2020-х годов.
Трехблочная «Энергия-3» даже со слабой верхней ступенью от «Союза-5» перекроет по грузоподъемности и «Ангару-А5М», и «Ангару-А5В». При этом вполне возможно, что она не будет дороже обычной «Ангары» ракеты, и уж точно будет значительно дешевле водородной. По поводу сравнения их стоимости можно спорить, но нужно помнить, что 1-2 ступени «Ангары-А5» состоит из пяти модулей с пятью дорогостоящими двигателями РД-191, а для «Энергии-3» потребуются три более модуля с тремя, пусть и более крупными двигателями РД-171. С учетом разницы в размерах, можно ожидать, что цена «Ангары-А5М» и «Энрергии-3» будет сопоставимой. Начало полетов «Энергии-3» запланировано на вторую половину 2020-х с космодрома Восточный. Что касается одномодульного «Союза-5», то его цена для заказчиков планируется на уровне 55 млн долларов, что почти в два раза ниже цены «Ангары».
С учетом того что «Союз-5» сможет взять на себя большую часть нагрузок «Протона» в начале 2020-х, задач у ракет семейства «Ангара» фактически не остается. Кажется, что у Роскосмоса нет никаких причин вкладывать деньги в модернизацию «Ангары-А5» и постройку для нее стартового комплекса на Восточном. Проще закрыть программу и прекратить дальнейшие расходы на неудачный проект. Однако существует как минимум три причины этого не делать, хотя две из них и мало связаны со стратегическим планированием.
Во-первых, сейчас программа эксплуатации ракет-носителей «Протон-М» рассчитана до 2025 года, а «Союз-5» не сможет выводить все его полезные нагрузки. Кроме того, Минобороны, вероятно, не захочет запускать свои спутники с «Морского старта» силами частной компании S7, тем более что плавучий космодром базируется в Калифорнии. Следовательно, при отказе от «Ангары» потребуется продлить эксплуатацию «Протонов» до появления «Энергии-3». В этом нет ничего невозможного, хотя переговоры с Казахстаном могут оказаться непростыми.
Во-вторых, в разработку «Ангары» в прошлом были вложены большие средства, а в последние годы, уже при новом руководстве Роскосмоса, немало денег потрачено на создание серийного производства универсальных ракетных модулей «Ангары» в ПО «Полет» в Омске. Производство, правда, пока не аттестовано, но может быть введено в строй в следующем году, если пробный образец собранной в Омске «Ангары» пройдет испытания. Отказ от «Ангары» означал бы необходимость признать ошибку, которая стоила государству больших вложений сил и средств.
В-третьих, необходимо учитывать социальный аспект в ракето-космической отрасли, которая в России целиком в ручном режиме управляется государством. Разработкой линейки ракет «Союз-5» и «Энергия» будет заниматься РКК «Энергия», а производством – самарский РКЦ «Прогресс». В случае закрытия программы «Ангара» Центр им. Хруничева окажется загружен только разработкой разгонных блоков и водородных верхних ступеней будущих ракет. Этого явно не достаточно для поддержания на плаву такого крупного предприятия.
