41Ф | это… Что такое АЛ-41Ф?
«АЛ-41Ф» — советский/российский авиационный высокотемпературный турбореактивный двухконтурный двигатель с форсажной камерой, разработанный НПО «Сатурн» для перспективных истребителей пятого поколения. Обладает изменяемой степенью двухконтурности, что позволяет развивать бо́льшую скорость без использования форсажа.
Содержание
|
Разработка
Разработка двигателя для истребителей пятого поколения началась в 1982 году. Двигатель прошел испытания, было построено 28 штук, 17 из которых поддерживаются в рабочем состоянии.
Изначально двигатель предназначался для истребителей проекта МиГ 1.44 и удовлетворяет всем требованиям к двигателю для истребителя пятого поколения — легкий, экономичный, надежный, имеет высокую тягу и позволяет развивать сверхзвуковую скорость без использования форсажа, для чего была реализована изменяемая степень двухконтурности[2]. Проект МиГ 1.44 был закрыт, поэтому в серию двигатель так и не вошел.
Варианты
- АЛ-41Ф — базовый вариант
- АЛ-41Ф1 — двигатель первого этапа «117» для перспективных истребителей пятого поколения ПАК ФА
- АЛ-41Ф1С — двигатель «117С» для истребителей Су-35С[1]
- АЛ-41Ф2 — модернизированный двигатель
- АЛ-41ФА — двигатель для истребителей пятого поколения размерности АЛ-31Ф[1]
АЛ-41Ф1
Основная статья: АЛ-41Ф1
Для новых истребителей пятого поколения ПАК ФА двигатель АЛ-41Ф не подошел из-за слишком больших габаритов, поэтому на основе АЛ-41Ф, а также АЛ-31Ф и АЛ-31ФП был создан двигатель так называемого «первого этапа» — «Изделие 117» с меньшими размерами и, как следствие, меньшей тягой — 15000 кгс против 18000 кгс у АЛ-41Ф, однако, по сравнению с АЛ-31Ф и АЛ-31ФП, тяга выросла на 2500 кгс[3][4]. Несмотря на схожую с АЛ-31Ф схему, двигатель на 80% состоит из новых деталей[5]. Из отличительных особенностей двигателя «Изделие 117» стоит отметить плазменную систему зажигания, всеракурсное управление вектором тяги (±20° в плоскости, ±16° в любом направлении) и полностью цифровую систему управления, включающую в себя лишь один гидравлический центробежный регулятор, благодаря которому, в случае отказа всей электроники, самолет сможет вернуться на базу на пониженном режиме[5].
См. также
- ТРДДФ
- АЛ-31Ф
- АЛ-41Ф1
- Pratt & Whitney F119
Примечания
- ↑ 1 2 3 Андрей Фомин «Пятое поколение: у нас и у них» (приложение к журналу «Взлет»). — Москва: Аэромедиа, 2010. — С. 9. — 60 с.
- ↑ «Сатурн» выходит из-за туч — «»АЛ 41Ф» полностью удовлетворяет всем требованиям двигателя пятого поколения по своему весу, по тяговым характеристикам, экономичности, надежности…»
- ↑ http://www. redstar.ru/2010/03/24_03/2_03.html Интервью с А. Давиденко
- ↑ http://archive.russia-today.ru/2009/no_12/12_from_backlog_01.htm Интервью с первым заместителем генерального директора ОАО «НПО Сатурн» по НИОКР и ОКР, — генеральным конструктором Виктором Чепкиным
- ↑ 1 2 Двухконтурная интеграция — Aviaport.ru
Турбореактивные авиационные двигатели марки «АЛ» и самолёты, на которых они устанавливались | ||
---|---|---|
Прототипы | ТР-1 · ТР-3 · ТР-2 | Су-11, Ил-22, И-211 |
АЛ-5 | Ил-46 | |
АЛ-7 | АЛ-7Ф · АЛ-7Ф-1 · АЛ-7Ф-2 · АЛ-7П · АЛ-7ПБ | Ил-54, Ла-250, Су-7Б, Су-9, Су-11, Ту-28, Бе-10, Ту-110 |
АЛ-21Ф | АЛ-21Ф-3 | Су-24, Су-17, МиГ-23Б |
АЛ-31Ф | АЛ-31ФП · Р-32 · АЛ-31Ф сер.3 · АЛ-31Ф-М1 · АЛ-31ФН · АЛ-31СТ | Су-27, П-42, Су-30, Су-33, Су-34, Су-35, Су-37 |
АЛ-41Ф | АЛ-41Ф1 (117) · АЛ-41Ф1С (117С) | Су-35С (АЛ-41Ф1С), ПАК ФА (АЛ-41Ф1) |
41Ф1 | это.
.. Что такое АЛ-41Ф1?
«АЛ-41Ф1» («Изделие 117») — российский авиационный высокотемпературный турбореактивный двухконтурный двигатель с форсажной камерой и всеракурсно управляемым вектором тяги «первого этапа», разработанный в НПО «Сатурн» для перспективных истребителей пятого поколения. Основан на двигателях для истребителей 4 поколения АЛ-31Ф, АЛ-31ФП с управляемым вектором тяги АЛ-31ФП и не вошедшим в серию двигателе для истребителей пятого поколения АЛ-41Ф, созданным для проекта МиГ 1.44
Содержание
|
Варианты
- «АЛ-41Ф1» (Изделие 117) — для многоцелевого истребителя пятого поколения ПАК ФА
- «АЛ-41Ф1С» (Изделие 117С) — для многоцелевого истребителя поколения 4++ Су-35С
АЛ-41Ф1
В отличие от реактивных двигателей прошлого поколения, несмотря на схожую с АЛ-31Ф схему, «АЛ-41Ф1» на 80 % состоит из новых деталей. Основные из них:
- компрессор низкого давления
- компрессор высокого давления
- плазменная система зажигания[4]
- камера сгорания[4]
- турбина с увеличенным до 932 мм диаметром[3]
- форсажная камера сгорания
- всеракурсное управление вектором тяги, ±20° в плоскости, ±16° в любом направлении
- цифровая САУ с элементами распределенных параметров
Благодаря этим мерам удалось значительно повысить силу тяги (15000 кгс против 12500 у АЛ-31Ф), увеличить ресурс (4000 часов против 1000), надежность и снизить расход топлива[3]. Впервые была реализована плазменная система зажигания, благодаря чему обеспечена возможность бескислородного запуска двигателя:
До сих пор во всех системах розжига для повышения высотности, возможности запуска ТРДД на высоте применялась кислородная подпитка. Она требовала наличия целой кислородной системы на борту и соответствующей инфраструктуры на аэродроме.
При создании ПАК ФА была поставлена задача обеспечить бескислородный запуск двигателя. Плазменная система розжига установлена в основной камере сгорания и в форсажной. По словам Евгения Марчукова, ноу-хау заложено в самой форсунке с плазменной системой: в ней одновременно с подачей керосина организуется дуга плазмы. Также очень серьёзное ноу-хау заложено в самих агрегатах зажигания, где нужно за короткое время подать очень высокое напряжение.
Система управления двигателя — цифровая с полной ответственностью, гидравлические агрегаты являются только исполнительными. Предусмотрен один центробежный генератор, благодаря которому, в случае отказа всей электроники (например, из-за воздействия ядерного взрыва), двигатель, работая на пониженном режиме, позволит вернуть самолет на базу.
Перед первым полетом ПАК ФА двигатели «АЛ-41Ф1» прошли летные испытания на летающей лаборатории Су-35 (ЛЛ Т-10М-8). 29 января 2010 года начались летные испытания перспективного авиационного комплекса фронтовой авиации с двигателями «АЛ-41Ф1».
На ноябрь 2010 года было выполнено более 40 испытательных полетов[5].АЛ-41Ф1С
Авиационный турбореактивный двухконтурный двигатель с форсажной камерой и управляемым вектором тяги (УВТ) поколения 4++, созданный ОАО «НПО „Сатурн“» по заказу ОАО «ОКБ Сухого» для истребителя Су-35С, является одним из вариантов двигателя «Изделие 117».
Двигатели АЛ-41Ф1С отличаются от АЛ-31Ф увеличенной тягой (14500 кгс против 12500), бо́льшим межремонтным ресурсом (4000 часов против 1000), сниженным расходом топлива, управляемым всеракурсно вектором тяги, а также позволяют самолету развивать сверхзвуковую скорость без использования форсажа, что является одним из основных требований к истребителю пятого поколения. От «АЛ-41Ф1» двигатель отличается применением старой электромеханической системы управления и сниженной на 500 кгс тягой[6].
В феврале 2008 года НПО «Сатурн» сообщило о завершении испытания двигателя АЛ-41Ф1С, что позволило начать лётные испытания самолёта Су-35С[7].
20 февраля 2008 года прошли успешные испытания истребителя Су-35С с двигателями АЛ-41Ф1С[8]. Первые Су-35С, оснащенные двигателями «Изделие 117С» начнут поступать в российские войска в 2011 году.
9 августа 2010 года ОАО «УМПО» начало поставки двигателей АЛ-41Ф1С для многоцелевых истребителей Су-35С, строящихся в КнААПО, до 2015 года заключен контракт на поставку 96 двигателей[9], на 2015—2020 годы планируется закупка еще 96 двигателей.
См. также
- АЛ-31ФП
- АЛ-41Ф
- Pratt & Whitney F119
- Pratt & Whitney F135
Ссылки
- В «НПО Сатурн» завершены испытания изделия 117С
- Интервью с А. Давиденко
- ПАК ФА — тендерные условия
Примечания
- ↑ ПАК ФА: тендерные условия
- ↑ «Изделие 129» для ПАК ФА создадут раньше срока
- ↑ 1 2 3 «СУ»ДАРЬ РАСПРАВЛЯЕТ КРЫЛЬЯ
- ↑ 1 2 Двухконтурная интеграция — Aviaport.
ru - ↑ «Сухой»: второй истребитель 5-го поколения начнет полеты до конца года
- ↑ «Су»дарь расправляет крылья
- ↑ Двигатели для истребителей Су-35 прошли испытания. Lenta.ru (7 февраля 2008). Архивировано из первоисточника 21 апреля 2012. Проверено 13 августа 2010.
- ↑ Су-35 поднялся в воздух на новых двигателях. Lenta.ru (20 февраля 2008). Архивировано из первоисточника 21 апреля 2012. Проверено 13 августа 2010.
- ↑ УМПО начало поставку двигателей 117С для истребителя Су-35С
Турбореактивные авиационные двигатели марки «АЛ» и самолёты, на которых они устанавливались | ||
---|---|---|
Прототипы | ТР-1 · ТР-3 · ТР-2 | Су-11, Ил-22, И-211 |
АЛ-5 | Ил-46 | |
АЛ-7 | АЛ-7Ф · АЛ-7Ф-1 · АЛ-7Ф-2 · АЛ-7П · АЛ-7ПБ | Ил-54, Ла-250, Су-7Б, Су-9, Су-11, Ту-28, Бе-10, Ту-110 |
АЛ-21Ф | АЛ-21Ф-3 | Су-24, Су-17, МиГ-23Б |
АЛ-31Ф | АЛ-31ФП · Р-32 · АЛ-31Ф сер. 3 · АЛ-31Ф-М1 · АЛ-31ФН · АЛ-31СТ | Су-27, П-42, Су-30, Су-33, Су-34, Су-35, Су-37 |
АЛ-41Ф | АЛ-41Ф1 (117) · АЛ-41Ф1С (117С) | Су-35С (АЛ-41Ф1С), ПАК ФА (АЛ-41Ф1) |

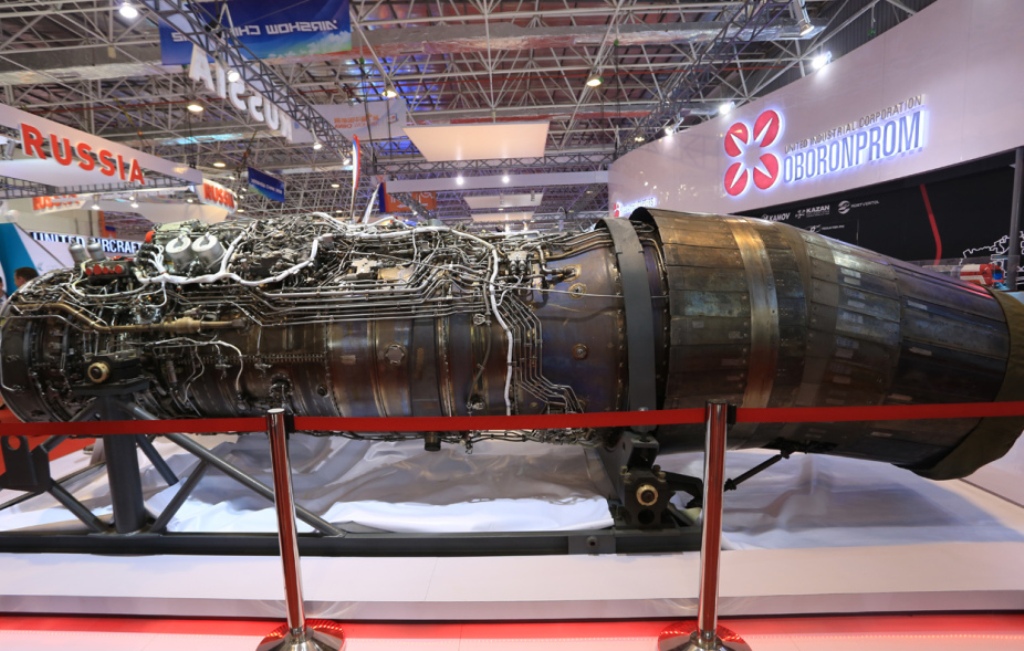

Изделие-117 / Двигатель АЛ-41Ф1
Эпопея создания двигателя для самолета пятого поколения очень похожа на историю самого ПАК ФА. Еще в 1982 году в СССР была начата разработка перспективного двигателя для тяжелого истребителя 1990-х годов (тема И-90). Разработка началась в 1986 году, а первые образцы двигателя были запущены на испытательных самолетах в конце 1980-х годов.
Затем в рамках программы многофункционального фронтового истребителя ОКБ Микояна развернуло работы по теме 1.42, в рамках которой появился самолет-демонстратор 1.44. Сам двигатель, известный как АЛ-41Ф, был создан и испытан. Всего было изготовлено 28 двигателей. Летные испытания возобновились в феврале 2000 г. на демонстраторе техники РСК МиГ 1. 44. После прекращения программы МФИ, по которой демонстратор 1.44 даже выполнил два полета на штатных двигателях, работы по АЛ-41Ф также были прекращены.
НПО «Сатурн» представило свой двигатель АЛ-41Ф1 для истребителей пятого поколения на Московском авиасалоне МАКС-2001 в середине августа 2001 года. позволит установить новую силовую установку на семейство Су-27 Сухого. Программа создания российского истребителя пятого поколения перезапущена с другим техническим заданием. Двигатель АЛ-41 для вновь проектируемого ПАК ФА оказался великоват, поэтому НПО «Сатурн» и УМПО вложили около 3 млрд рублей собственных средств в разработку нового двигателя, получившего обозначение «изделие 117». За основу был взят хорошо зарекомендовавший себя АЛ-31Ф, который получил некоторые элементы и технологии, отработанные на АЛ-41Ф. Представители «Сатурна» рассказали, что для изделия 117 был разработан новый вентилятор для увеличенного расхода воздуха, камера сгорания, турбина низкого давления по отношению к АЛ-31Ф, а также применена цифровая система управления двигателем.
Распределение работ по двигателю следующее: НПО «Сатурн» взяло себе внешний контур: компрессор низкого давления, турбина низкого давления и агрегат; а УМПО работало на компрессор высокого давления, камеру сгорания, турбину высокого давления, форсажную камеру и сопло. В проекте участвовали и другие организации. В результате модернизации двигателя тяга на форсаже достигла 15 тонн.Заказчиком истребителя (ВВС России) было принято решение, что на изделии 117 будет летать так называемый прототип ПАК ФА, а для полной версии необходимо спроектировать совершенно новый двигатель. НПО «Сатурн» и ФГУП «Салют» начали борьбу за право быть его головным разработчиком. Подведение итогов конкурса по выбору генерального конструктора двигателя для ПАК ФА неоднократно переносилось,
Глава химзавода им. Сухого Михаил Погосян заявил, что «двигатели первой очереди не являются промежуточными двигателями, это двигатели, с которыми самолет начнет эксплуатацию в вооруженных силах нашей страны и наших потенциальных заказчиков». «Самолет взлетел с принципиально новым двигателем, который был разработан специально для этого самолета», — пояснил он, подчеркнув, что «эта современная разработка позволяет летательному аппарату эксплуатироваться длительное время». Что касается следующего двигателя, отметил М.Погосян, то «требуют уточнения сроки его реализации, необходимо уточнить объемы работ и источники финансирования».
