Опытный автомат АК-46

Опытный автомат АК-46 сконструирован в 1946 году. Оружие создавалось как оптимальный вариант для использования военного патрона образца 1943 года. Основной деталью в новой конструкции выступила обновленная система, рассчитанная на заряд с промежуточной мощностью. Данное решение готовилось многими странами, однако впервые было реализовано в Германии. Подобный патрон создавал в стволе существенно меньшее давление, чем винтовочный аналог. Рассмотрим особенности опытного оружия.

Особенности

Отечественную разработку патрона для автомата АК-46 нельзя назвать прямой копией аналогичных снарядов, как считали некоторые. Боеприпас промежуточного типа разрабатывался с учетом отечественных требований и особенностей. Как стало вскоре ясно, новый патрон не мог на сто процентов решить проблему универсальности по точности попадания в цель и эффективности дальности ведения огня.

Полученный элемент не удовлетворял необходимым требованиям, соответствуя дальности точности попадания не более 300 метров с возможностью пробивания стальной каски из 50 метров (аналогичными параметрами обладал патрон у пистолета «ТТ»). Нужно было придумать оружие, которое могло бы поражать цели на дистанции до 800 метров одиночными залпами и 400-500 метров очередями. В результате на вооружение был принят патрон калибром 7,62 мм, разработанный несколькими конструкторами в 1943 году.

Разработка

Основным конструктором отечественного образца автомата АК-46 стал А. И. Судаев. Он за год успел разработать четыре стартовых комплекта. К работе над опытным вариантом вскоре подключились другие разработчики. В результате был создан автомат с промежуточным патроном, который обеспечивал эффективность стрельбы на дальность 0,5 км, само оружие оснащалось магазином на три десятка боеприпасов. В конкурсе приняли участие такие известные конструкторы, как Дегтярев, Коровин, Булкин и Барышев.

Изначально лидерство досталось разработчику автомата АК-46 Судаеву, уже в 1945 году его «детище» проходило полевые испытания. Через год был представлен еще ряд аналогов. В итоге на официальное вооружение Советской армии был взят именно автомат Калашникова.

Автомат АК-46: обзор характеристик

Ниже приведены основные параметры рассматриваемого оружия:

Калибр – 7,62 мм.
Длина общая и ствола – 695/377 мм.
Масса – 4,1 кг.
Вместимость магазина – 30 зарядов.
Дистанция эффективного прицеливания – 600 м.
Тип патронов – 7,62×41 мм.

Компоновка

Автомат АК-46 оснащается классической автоматической комплектацией, характерной для данных типов оружия. Газовый двигатель размещен сбоку, функционирует по принципу отвода отработанных газов посредством поперечных отверстий в стволовой стенке с последующим закрыванием затворной части.

Ствол калибра 7,62 мм оснащается четырьмя каналами с нарезами, которые вьются вверх слева направо. Перемещение затвора производится посредством фигурного паза с продольно-скользящей рамой затвора. Сама затворная часть – это цилиндр ступенчатого типа, который оснащен центральным каналом под ударник.

Фронтальная часть автомата АК-46 оснащается утолщенным затворным элементом, в верхней части располагаются ведущие выступы, которые служат для отвода затвора при отпирании и закрытии. Сцепление детали осуществляется при помощи пары боковых упоров. Нижний механизм досылателя гарантирует своевременное извлечение из магазина и последующую подачу очередного патрона.

Нюансы конструкции

Особенности конфигурации автомата АК-46 заключаются в наличии оригинальной конструкции с фрезерованной ствольной коробкой. На осях остова крепится ударно-спусковое устройство, механизм с рукоятью пистолетного типа, деревянный приклад.

При этом ствольная часть и спусковая коробка взаимодействуют между собой при помощи сухарей и стопорной шпильки. Задняя часть ствола имеет штифтовое крепление прицельной колодки со сквозным продольным отверстием. Во фронтальной части колодки поперечно расположен узел замыкателя газовой трубки с сигнальным флажком.

Газовая установка

Боковой газовый двигатель автомата Калашникова АК-46 имеет своеобразную конструкцию. Он обеспечивает кинематическую связь с газовым поршнем и затворной рамой. В этом процессе также используется пружинный толкатель, переходящий в единую систему с поршнем. Газовый аналог не имеет фиксации с затворником, воздействует исключительно на подвижные ходовые детали.

Автомат АК-46, фото которого приведено ниже, оснащается пластинчатой обоймой, не предусматривающей индивидуальное отделение магазина. Газовый отсек не имеет регулировки, однако в нем предусмотрена пара отверстий, предназначенных для отвода пороховых газов, выводящихся в атмосферу после использования оружия.

Ударно-спусковой механизм

Этот узел автомата АК-46, фото которого представлено выше, смонтирован в нижней части спускового отсека. Одним из самых удачных узлов стал механизм куркового типа с вращающимся по оси спусковым крючком. Такая конструкция позволила обеспечить приличную кучность при стрельбе, а также исключить влияние посторонних помех и движений, влияющих на точность прицела и правильность проведения выстрела.

Это связано с тем, что первый автомат Калашникова АК-46 обеспечивался системой, которая изначально перед залпом находилась в крайней передней позиции.

Взведение курка осуществлялось посредством перемещения назад затворной рамы. Спусковой крюк и шептало двигались в такой последовательности, которая гарантировала ведения одиночного огня либо стрельбу очередями. На фронтальной части рычага предусмотрен разобщитель, служащий гильзовым отражателем и автоматическим спуском. Винтовая боевая цилиндрическая пружина агрегирует с возвратным устройством, состоящим из затворной рамы в ствольном коробе. Основное предназначение механизма – накопление откатной энергии и возврат затвора в исходную позицию.

Устройство

Основной ударно-спусковой механизм опытного автомата АК-46 состоял из направляющего стержневого элемента и парной возвратной пружины. Задний упор стержня помещался в гнездо ствольного короба. При этом он служил фиксатором съемной штампованной крышки коробки ствола, которая защищала исключительно возвратное приспособление.

Характеристики автомата АК-46 обуславливают возможность его снаряжения боеприпасами из магазина без отделения его от ствола. Такое техническое задание изначально было поставлено перед конструкторами. В качестве фиксатора передних подвижных элементов использовалась задержка затвора. Предохранитель рассматриваемого оружия изготавливался отдельно от регулятора переключения типа ведения огня. Флажки этих элементов располагались с левой части корпуса ударно-спускового приспособления. Рукоять перезарядки расположилась слева, как и у аналогов немецких штурмовых винтовок.

Интересные факты

Автоматическое оружие Калашникова АК-46 имело прицельное приспособление, включающее в себя открытую мушку секторного обзора, рассчитанную на 0,8 км. Прицельная колодка размещается над патронником, прикрытым специальным приспособлением. В качестве крепления выступают две шпильки на треугольной основе у дульного среза ствола.

Преимуществом такой конструкции является простота и хорошие условия эксплуатации при наведении ствола на мишень. Это способствует оперативному обнаружению цели, обеспечивает хорошую коррекцию ведения огня, что очень важно при стрельбе по движущимся целям.

Остальным аналогичным модификациям также был присущ прицел подобного типа. Среди недостатков этого приспособления: необходимость совмещения трех точек во время ведения огня, включая мушку, гривок и прорезь целика. Дело в том, что они расположены на разном удалении от глаз стрелка, а это требует специальной наводки орудия для эффективного ведения стрельбы. В противном случае при стрельбе наблюдается рассеивание пуль и понижение четкости стрельбы.

Модернизация

Автомат АК-46, характеристики которого приведены выше, для устойчивости при ведении огня оснащается 6 сквозными отверстиями на дульном отсеке ствола. Они дают возможность стабилизировать орудие в активном режиме.

Рабочее питание осуществляется из съемного быстро деактивируемого коробчатого магазина из стали, в котором расположен заряд из 30 патронов. Сам магазин состоит из корпусной части, стопорной пружины, подающего устройства. Корпус в верхней части имеет пару загибов и два выступа, которые служат для фиксации магазина в окошке коробки ствола. После подсоединения оружия к магазину, фиксирующая защелка, закрепленная на фронтальной части спусковой скобы, поворачивается на оси под воздействием расположенного сзади упора. После этого механизм фиксируется в ствольной коробке, под воздействием обратной пружины поворачиваясь вперед до защелкивания за упором. Такая конфигурация механизма дала возможность получить быструю смену отработанных магазинов, в том числе и на ощупь (в ночное время суток). Кроме того, малые габариты защелки вызывают определенные трудности при быстрой фиксации магазина, особенно если на руках стрелка надеты защитные перчатки или специальные рукавицы.

Спецификация

Продолжая обзор автомата АК-46, можно отметить, что он не оснащается классической ложей цельного типа. Стволовая коробка имеет относительно простую конфигурацию, проста в удержании при ведении стрельбы, имеет раздельный деревянный приклад и аналогичное цевье. Задняя часть приклада оборудуется парой шурупов, которые фиксируют металлический затылок.

Удобство ведения огня обеспечивает деревянная рукоять пистолетного типа, а также стволовая накладка, совмещенная в один узел с газовой трубой. Накладка ориентирована на предохранение рук стрелка от ожогов при ведении активной стрельбы, а вырезы на ствольной части и цевье предназначены для эффективного охлаждения автоматного ствола. Плечевые антабки установлены с правой стороны, шомпол монтируется под стволом орудия.

Итог

В разработке были предусмотрены три вариации идентичной конфигурации, отличающиеся по калибру патрона. Все модели имели газовый двигатель с автоматическим отводом пороховых газов. Отходы после выстрела выводились через боковое отверстие, специально предусмотренное на боковой части корпуса автомата. К другим особенностям рассматриваемого оружия можно отнести наличие короткого хода отдельного штокового газового поршня, а также запирание стволового канала посредством поворота затвора. Кроме того, все вариации имели одинаковое ударно-спускное устройство.

Рассматриваемый автомат оснащен штампованной спусковой коробкой, в которой соединялись между собой горизонтальные прерывающиеся элементы и чека. Затворная часть рамы перемещалась при помощи ствольных направляющих деталей. Заряжающаяся рукоять располагалась с левой стороны. Механизм возврата срабатывал путем воздействия телескопического штока и возвратной пружины. Крышка штока крепилась посредством прижимания хвостовиком штока.

В серийное производство эти автоматы не попали. Концепция была доработана и модернизирована, и вскоре на вооружение армии СССР был поставлен автомат АК-47.

fb.ru

Выбирая путь. Автоматы АК-46 № 1 (АК-1) и АК-46 № 2/3 (АК-2 и АК-3)

Автоматы Калашникова АК-46 № 1 и № 2/3 (АК-1 и АК-2)

Феноменальная стойкость бреда о некоем «копировании» Михаилом Калашниковым в конструкции автомата АК-47 немецкого «Штурмгевера» имеет одно единственное объяснение — невежество. И неважно, что движет очередным «рвущим гармонь» правдоискателем — в корне всегда будет непонимание сути и даже нежелание (бывает, вкупе с неспособностью) до неё докопаться.

С 1997 года наш журнал, казалось бы, раскрыл тему «железа» АК-47 настолько полно, что осталось только комплекты рабочих чертежей опубликовать. Но как только заходит серьёзный разговор об истории АК, мы волей-неволей спотыкаемся об интереснейшие мелочи, при дальнейшем рассмотрении раскрывающиеся во всё новые и новые факты.

Нет, они ничего не опровергают и не переворачивают планету «Калашников» с ног на голову. Новые данные позволяют думающим специалистам и любителям оружия всё глубже и глубже прорабатывать историческую картину рождения АК, как бы просеивая информацию через временное сито со всё уменьшающимся размером отверстий.

Автомат АК-46 № 1. Ствольная и спусковая коробки фрезерованы, газовый двигатель с коротким ходом поршня

Думаю, не будет лишним в этой связи упомянуть Руслана Чумака — начальника Отдела фондов артиллерии ВИМАИВиВС и члена редколлегии журнала «КАЛАШНИКОВ». На мой взгляд, сегодня именно он имеет полное право считаться ведущим специалистом в мире по истории создания автомата Калашникова и его принятия на вооружение. Мы очень много общаемся по теме и в моих статьях об АК, безусловно, есть и значимая частица его знаний и труда. Этот материал — не исключение. Готовя его и предыдущую статью «АК до АК» («КАЛАШНИКОВ», № 6/2019), я трижды работал в фондах Музея артиллерии вместе с ним.

Итак, о чём пойдёт речь в этот раз? Возвращаясь к влиянию Хуго Шмайссера на творческий путь Михаила Калашникова, я бы обратил внимание здравомыслящей публики на простой факт — все советские конструкторы автоматов середины 40-х годов вдохновлялись «Штурмгевером» совершенно одинаково, будучи участниками процесса эволюционных изменений в области поиска облика нового основного армейского образца стрелкового вооружения.

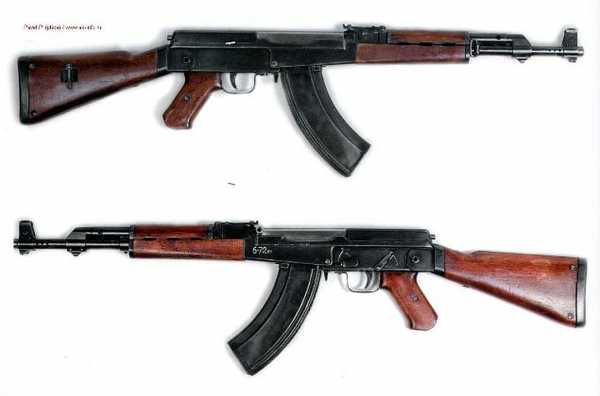

Автомат АК-46 № 2 (АК-2)

В этом плане немцы со своими экспериментами, безусловно, опередили всех, но так и не смогли создать эталон для автоматов/штурмовых винтовок. Они лишь обозначили направление, в котором главным было вовсе не «железо», а патрон — 7,92×33, фактически ставший родоначальником класса промежуточных боеприпасов для боевого стрелкового оружия. Именно промежуточный патрон определил облик будущих автоматов под его разновидности, позволив сделать их более компактными и лёгкими по сравнению с автоматическими винтовками тех лет под патроны нормальной мощности.

Что же до конструкторских, а не архитектурных решений, то советская школа уже в те времена оказалась невероятно богата талантами, сразившимися друг с другом в жесточайшей конкурсной борьбе, результатом которой стал фантастически эффективный и надёжный АК-47.

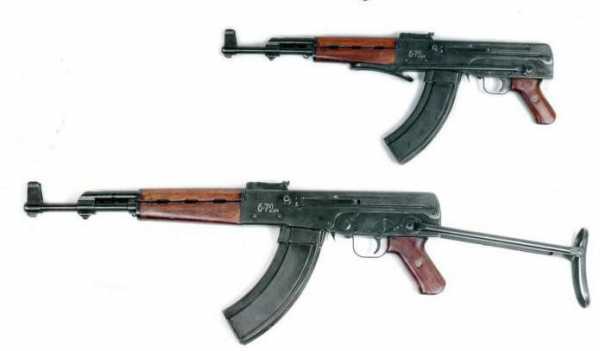

Автомат АК-46 № 3 (АК-3)

Кстати, пресекая всяческие рассуждения про «копирование» немецкого патрона, замечу, что он оказался неудачным. В первую очередь, из-за очевидной недостаточной мощности. Тема, между прочим, ещё более «экспертоопасная» чем «шмайссер/штурмгевер» из-за внешнего сходства любых патронов-одноклассников.

Что же собственно до автомата (АК-47), то сравнивая его конструкцию с пресловутым «Штурмгевером», специалисты самой разной компетентности часто допускают одну и ту же ошибку — углубляются технические аспекты, забывая о предшественниках принятого на вооружение Советской Армии 7,62-мм автомата Калашникова.

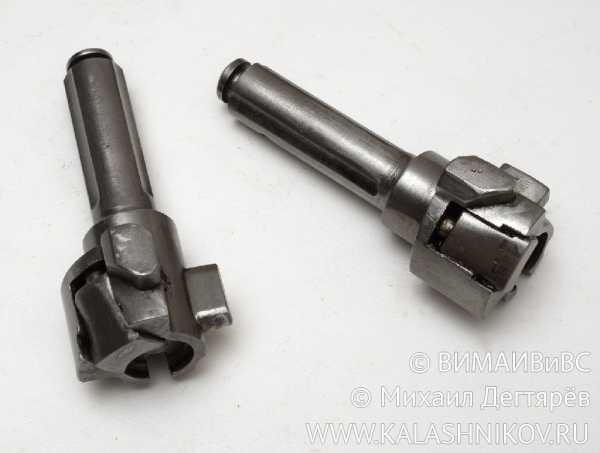

Затворы АК-1 и АК-2/3. Мы намерено не обозначаем их принадлежность — они практически одинаковые и без проблем переставляются с автомата на автомат

Им я посвятил свою прошлую статью и сейчас продолжу разговор о двух моделях — автоматах АК-46 № 1 и АК-46 № 2/3 (заводское обозначение АК-2, АК-3, автоматы отличаются только прикладом — деревянный и металлический складывающийся). Поговорим об их устройстве, сфокусировав внимание на их отличиях как друг от друга, так и от АК-47, поскольку все три системы корректно считать совершенно разными.

Безусловно, в АК-46 № 1 (заводское обозначение АК-1) легко угадываются черты будущего АК-47. Причём главное сходство скрыто внутри — это узел запирания с поворотным затвором, который в принятом на вооружении АК остался практически таким же.

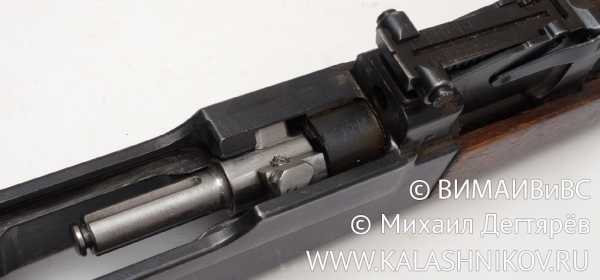

Сердце системы АК — узел запирания. На фото АК-46 № 1 (АК-1)

Одинаковые затворы АК-1 и АК-2/3 взаимодействуют с разными затворными рамами. Если рама АК-1 базируется выступающими боковыми направляющими в пазах фрезерованной ствольной коробки, то затворная рама АК-2/3 по сути просто вкладывается в штампованную ствольную коробку. Интересно, что рукоятка взведения у АК-2/3 разобщена с рамой и перемещается в пазу коробки на левой её стороне. Рукоятка АК-1 также расположена слева, но представляет из себя единое целое с затворной рамой.

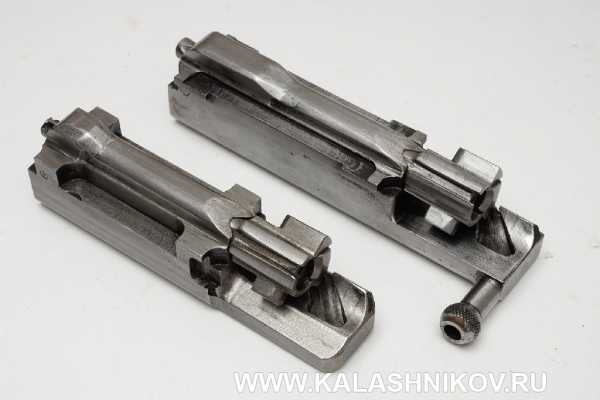

Если затворы АК-1 и АК-2/3 одинаковы, то затворные рамы отличаются способом базирования в ствольной коробке. У АК-2/3 рукоятка взведения разобщена с рамой

Газовые двигатели у АК-1 и АК-46 № 2/3 одинаковые, с коротким ходом поршня и интересной особенностью — выступающим рантом в задней части поршня, в переднем положении закрывающим газовую камеру для предотвращения попадания туда грязи.

Для уменьшения трения на поверхности затворной рамы АК-2/3 имеется продольный выступ

Ударно-спусковые механизмы у АК-1 и АК-2/3 унаследованы автоматами с самозарядного карабина Калашникова, с раздельными элементами управления предохранителем и режимом огня. Флажки расположены с левой стороны спусковых коробок.

Ударно-спусковые механизмы у АК-1 и АК-2/3 идентичные (на фото спусковая коробка АК-1). Отражатель выполняет ещё и функцию рычага автоспуска

У АК-1 спусковая коробка фрезерованная и соединяется со ствольной коробкой по направляющим с фиксацией поперечным штифтом.

Спусковая коробка АК-1 соединяется со ствольной коробкой по пазам и фиксируется поперечным штифтом

Спусковая коробка АК-2/3 штампованная и соединяется со ствольной коробкой двумя поперечными штифтами по хорошо известной пользователям системы AR-15 схеме.

Штампованная спусковая коробка АК-2/3 соединяется со ствольной коробкой двумя штифтами. Горловина приёмника предусматривает прямое присоединение магазина. Горячим головам впору заподозрить Стоунера в копировании идей Калашникова. Ну, или ещё кого-нибудь…

Подводя итог краткому описанию различий АК-1 и АК-2/3, необходимо обязательно заострить внимание на их главном отличии — технологии. Технологии изготовления ствольной и спусковой коробок.

На этом снимке хорошо различима архитектурная разница между АК-1 (вверху) и АК-2/3 — фрезерованная ствольная коробка и штампосварная с приёмником

Если АК-1 был «построен на фрезерном станке», то в АК-2/3 во главу угла поставлена дешевизна и технологичность, налицо попытка автомат «отштамповать». Попытка, надо сказать, неудачная.

Вид снизу на штампованную ствольную коробку АК-2/3

Что же до отсутствия в рассматриваемом ряду автомата АК-47, то, мне кажется, в данном материале он бы смотрелся неким инородцем. Ведь реально, кроме похожего контура и узла запирания у него с АК-1/2/3 нет ничего общего. Имеется в виду и компоновка, и привод газового двигателя, и расположение рукоятки затворной рамы, и устройство УСМ…

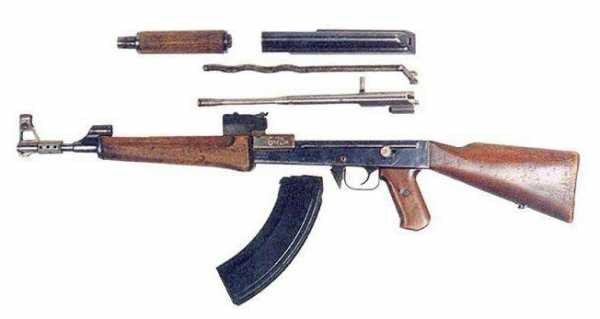

Неполная разборка автомата АК-46 № 1 (АК-1)

Наверное, описывать устройство АК-47 (АК) в специализированном журнале не имеет смысла. Просто сравните хорошо знакомые детали АК с иллюстрациями к статье и подумайте, каким сложным был конструкторский путь Михаила Калашникова от идеи автомата до победы в конкурсе и принятия на вооружение АК.

Неполная разборка автомата АК-46 № 3 (АК-3)

Ну а специально для непереубеждаемых «сектантов» в одном из следующих номеров я в очередной раз разложу на молекулы на одном столе АК-47 Михаила Калашникова и «Штурмгевер» Хуго Шмайссера.

При оформлении материала использованы изображения образцов, хранящихся в коллекции Военно-исторического музея артиллерии, инженерных войск и войск связи в Санкт-Петербурге

Опытный автомат Дементьева АД-46 (СССР. 1946 год)

Одним из основных конкурентов автомата Калашникова в конкурсе 1946-го года был автомат АД-46 (КБП-410) конструкции Дементьева. Общая компоновка с расположением газового поршня над стволом и технология изготовления основных деталей методом холодной штамповки была практически аналогична немецкому автомату МР.43. Особенность конструкции : полностью закрытая штампованная ствольная коробка толщиной 1,2 мм с приклёпанной горловиной магазина …

Внутри ствольной коробки располагались продольные пазы для направления затворной рамы с затвором. Коробка ударно-спускового механизма и приклад — отъёмные и крепятся к ствольной коробке шпильками. Принцип работы автоматики : отвод пороховых газов из канала ствола. Запирание канала ствола осуществляется двумя боевыми упорами при повороте затвора вокруг своей оси. Отличительная особенность запирания — ведущий выступ расположен на хвостовике затвора. Причём в конструкции затвора предусмотрено оригинальное решение : стопорение от его преждевременного разворота осуществлялось качающейся защёлкой.

Затворная рама была выполнена в едином узле с газовым поршнем. Ударно-спусковой механизм куркового типа. Переводчик вида огня и предохранитель выполнены отдельно, с выведением их флажков на левую сторону ствольной коробки.

Возвратная пружина собрана на направляющем стержне, который крепился к затыльнику собранному в едином узле с прикладом. Фиксатор магазина кнопочного типа располагался сбоку ствольной коробки. Масса первого варианта с пустым магазином 4,1 кг. Впоследствии, в варианте КБП-520 она была снижена. Общая длина — 1000 мм, скорострельность — 500 выстрелов в минуту. В варианте КБП-520 1947 года и эти показатели подверглись изменениям.

ТТХ автомата КБП-520 (1947 год) : патрон — 7,62х39, вес с пустым магазином — 3,78 кг, начальная скорость пули — 695 м/с, длина с разложенным прикладом — 895 мм, длина со сложенным прикладом — 690 мм, длина ствола — 400 мм, ширина — 73 мм, высота с магазином — 275 мм, прицельная дальность — 800 м, скорострельность — 540-590 выстрелов в минуту.

Источники : http://www.sinopa.ee/ , книга Монетчикова «История русского автомата» и другие.

raigap.livejournal.com

Главный конкурент АК-47 на конкурсных испытаниях – автомат Булкина АБ-46

Опытный экземпляр автоматического оружия АБ-46 с производственным индексом ТКБ-415, разработанный тульским конструктором А. Булкиным, появился в 1945 году. В этом же году он принимает участие в конкурсе ГАУ ВС Советского Союза совместно с другими экземплярами нового автомата различных конструкторских бюро. Через три года автомат ТКБ-145 уступает в проходящем конкурсе опытному экземпляру КБ-П-580, который в будущем станет известен как АК-47.

Конкурс на создание автоматическое оружие – боеприпас Главное артуправление объявило в конце 1943 года. Этому событию сильно поспособствовало представление техническому совету Наркомата вооружения в середине 1943 года немецкого трофейного автомата MKb-42 со своими боеприпасами.

Отечественный аналог немецкого патрона калибра 7.62 мм с длиною гильзы 41 мм, получивший название промежуточный, был создан советскими конструкторами Семиным и Елизаровым в невероятно короткий срок – к концу года патрон был готов к испытаниям. Позже гильзу укоротили на 2 мм.

Все конкурсанты разрабатывали автоматы под новый отечественный боеприпас. В первом конкурсе победу засчитали конструктору А.Судаеву – его разработка, автоматический карабин АС-44, весом в 5.35 килограмма выпускалась серийно на тульском заводе. На данное время АС-44 успешно себя зарекомендовал на испытаниях в 4-х военных округах и использовался оккупационными войсками Советского Союза в захваченной Германии. Конструктору было рекомендовано понизить весовые характеристики АС-44. Летом 1945 года ГАУ объявило начало второго конкурса. А.Судаев представил на нем свой улучшенный АС-44 или ОАС. На этом конкурсе впервые появился среди конкурсантов АБ-46 конструктора Булкина. Облегченный автомат Судаева на этот раз не смог продемонстрировать прежние характеристики, автомат конструкции Булкина с некоторыми замечаниями проходит конкурс и после доработок смог принять участие в предстоящих испытаниях. Внезапная смерть Судаева поставила жирный крест на будущем его детища АС-44, который был явным лидером среди конкурсантов. Оставшиеся конкурсанты с новыми усилиями начинают борьбу за первенство своего образца автоматического оружия. ГАУ учитывает изменившуюся ситуацию и предъявляет тактико-технические требования участникам конкурса с рассмотрением эскизного проекта каждого автомата перед демонстрацией опытного образца. После рассмотрения эскизов к допуску на испытания ГАУ отбирает только 5 проектов. Здесь впервые появился автомат, разработанный Калашниковым. Образец автоматического карабина конструкции Булкина был лидером почти 2,5 года проходящих испытаний. В начале 1948 года все испытания полностью завершены. АБ-46 по кучности стрельбы короткими очередями был единственным автоматом, который вписывался в требования ГАУ. По остальным характеристикам стрельбы так же показал себя хорошо. По обслуживанию, простоте и удобству сборки-разборки не уступал автоматическому карабину Калашникова. Но Булкину не удалось решить проблемы живучести и надежности своего автомата, что, в конце концов, свело на нет все его преимущества. Итоги последних испытаний были записаны в отчете 10 января 1948 года, «образец автоматического оружия конструктора Калашникова под боеприпас образца 1943 года по многим характеристикам удовлетворил требования ГАУ и рекомендуется к серийному производству с проведением войсковых полевых испытаний. Автомат АБ-46 конструктора Булкина не подошел под требования ГАУ и основных испытаний не прошел». 10-ти дневные заключительные испытания прошел КБ-П-580, известный так же под названием АК-47. Не исключается, что именно благодаря постоянной поддержке руководства, а так же внедрению в АК-47 элементов конструкции АБ-46 и был выигран конкурс на автомат-боеприпас ГАУ. Поэтому в 1949 году на вооружение принимают 7.62 мм автомат конструктора Калашникова под индексом 56-А-212. Автоматическое оружие конструктора Булкина массово не производилось, но оно внесло свой неповторимый вклад в теперь уже самый знаменитый АК-47.

Конструкция и принцип действия АБ-46
Булкин создавал автомат по принципу работы автоматики газоотводного исполнения с выполнением узла газоотвода над стволом. Для запирания канала ствола использовался принцип поворота затвора. Устройство для газоотвода не обеспечено регулятором. Узел запирания состоит из стебля затвора со штоком, который оканчивается поршнем газового исполнения. Стебель затвора имеет отверстие, в котором выполнена боевая поворотная личинка с 2-мя упорами боевого типа. При движении затворного стебля он сначала проворачивает боевую личинку, выводя два ее боевых упора из сцепки с опорами казенника, дальнейшее движение стебля происходит с подхваченной боевой личинкой. Для направления движения стебля выполнены отгибы коробки затвора штампованного типа с максимально уменьшенной площадью касания, что дало подвижной системе АБ-46 слабую чувствительность к загрязнениям. Питание боеприпасами происходит от секторного 30-ти зарядного магазина, расположение боеприпасов – шахматное с двурядной подачей. Магазин изготовлен из тонкой стали с помощью штампосварки.

Механизм ударно-спусковой куркового типа выполнен с перехватом курка. Перехват курка – достаточно простой механизм, без устройства разобщения спускового крючка с шепталом для производства стрельбы одиночными выстрелами. Откатывающийся затворный стебель взводит курок, который в таком положении захватывает подпружиненный упор спускового курка. При отпущенном спусковом крючке курок перехватывает шептальный выступ спускового крючка. Спусковой механизм обеспечивает стрелку ведение огня очередями и одиночными выстрелами. Предохранитель-переводчик режимов огня флажкового исполнения располагается на правой стороне АБ-46 на рукояти управления над спусковым крючком. Последние из представленных образцов автомата АБ-46/ТКБ-415 имели укороченный ствол на 10 сантиметров. Флажковый предохранитель-переводчик выполнен с левой стороны автоматического оружия, который стало удобно переводить большим пальцем правой руки. Приспособления прицеливания – мушка регулируемого типа с кольцевой защитой от воздействия и прицел секторного типа.

Всего на испытаниях были представлены два варианта АБ-46:
— АБ-46 с прикладом деревянного исполнения для вооружения основных воинских подразделений;
— АБ-46 с откидным в правую сторону прикладом для подразделений специального назначения и воздушно-десантных подразделений.

Основные характеристики АБ-46:

— масса — 4.5 килограмма;
— ствол — 51 сантиметр;
— длина — 94.4 сантиметра;
— прицельная дальность стрельбы — 800 метров;
— скорость полета пули — 750 м/с;
— скорострельность — 600 выст/минут;
— количество боеприпасов в магазине — 30 единиц.

Источники информации:
http://www.dogswar.ru/oryjeinaia-ekzotika/strelkovoe-oryjie/3730-avtomat-bylkina-ab-4.html
http://eragun.org/ross/avtvin/vintav_5.html
http://warfiles.ru/show-2182-avtomat-bulkina-ab-46.html

topwar.ru

как менялся автомат Калашникова ижевского производства

Концерн «Калашников» празднует 65-летие со дня постановки на вооружение автомата Калашникова. Сегодня концерн выпускает четвертое поколение автоматов Калашникова, так называемую сотую серию.

Приказом Совета министров СССР 18 июня 1949 года автомат Калашникова образца 1947 года был принят на вооружение Советской армией.

— За 60 лет было выпущено более 100 миллионов автоматов Калашникова различных модификаций. Они состоят на вооружении 50 иностранных армий. Изображение автомата используется на гербах и флагах ряда стран, а его влияние на современную культуру сложно переоценить, — сообщает пресс-служба корпорации «Ростех».

Как уже было упомянуто, сейчас выпускается четвёртая серия. Чтобы прийти к этому, автомат Калашникова претерпел огромные изменения и модификации.

МОДИФИКАЦИИ

АК-46

АК-46

В 1944 году Михаил Калашников разрабатывает самозарядный карабин, на базе которого создаётся экспериментальная серия автоматов АК-46. В 1946 году их уже представили для участия на конкурсе. Конструкция имела определённое сходство с устройством американской винтовки M1 Garand.

Но конкурс пройти не удалось. После второго тура испытаний комиссия признала автомат непригодным для дальнейшей отработки.

АК-47

АК-47

АК-47 — советский автомат калибра 7,62, был разработан в 1946 году в СССР конструктором Михаилом Тимофеевичем Калашниковым. Данный образец оружия именуется «АК», название же АК-47 носит один из предсерийных образцов (опознается по длинному деревянному цевью). Разработанный им автомат успешно выдержал испытания и превзошел по совокупности показателей конструкции В.А. Дегтярева, С.Г. Симонова, Н.В. Рукавишникова, К.А. Барышева и др.

АК-47 был предназначен для вооружения личного состава подразделений армии и сил охраны правопорядка. Он был принят на вооружение Советской Армии. Согласно книге рекордов Гиннесса самым популярным оружием в мире является автомат Калашникова.

В начале 1949 года автомат под маркировкой АК-47 поступил на вооружение Советской Армии. В этом же году Михаил Тимофеевич Калашников был зачислен в штат главного конструктора «Ижмаша», где стал заниматься дальнейшим развитием и модернизацией АК-47.

С 50-х годов автомат Калашникова вытесняет другие типы стрелкового оружия средней дальности. Простота, надежность и низкая стоимость по сравнению с западными образцами способствовали переходу на АК-47 в большинстве стран третьего мира и стран-союзников СССР.

АКМ

АКМ

В 1959 году принимают на вооружение модернизированный автомат Калашникова.

Благодаря изменениям в технологии производства и использованию пластмассы вес новой модели стал меньше на 700 граммов. Улучшились показатели точности и кучности стрельбы, для чего ввели замедлитель курка, снизивший темп с 660 до 600 выстрелов в минуту, и изменили затворную раму.

Позже на АКМ появился дульный тормоз-компенсатор, уменьшавший «подскок» автомата при стрельбе. Прицельная дальность возросла до 1000 метров.

СССР начал поставку оружия и лицензий на изготовление другим государствам. При этом большое количество стран приступило к безлицензионному производству автомата Калашникова. К началу 70-х годов АК стал самым распространенным автоматом на Земле.

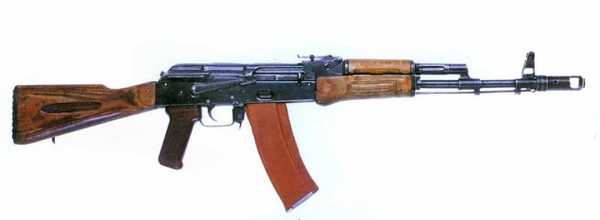

АК-74

АК-74

Несмотря на огромную популярность автомата, его прочность и удобство, модернизации продолжились. В 1974 году принимается на вооружение СССР новый вид — АК-47.

Это поколение автомата Калашникова связано с созданием патрона уменьшенного калибра. Одновременно с ним поступили ручной пулемет РПК-74 и АКС-74 со складным прикладом, предназначенный для воздушно-десантных войск. Уменьшение калибра позволило снизить массу боекомплекта, начальная скорость пули возросла до 900 м/с, новая конструкция дульного тормоза позволила не только компенсировать отдачу, но и уменьшить громкость выстрела.

В 80-х годах появились укороченный АКС-74У для вооружения подразделений спецназа, частей МВД и экипажей боевых машин, а также АКМ-74, приспособленный для установки на автомат оптических прицелов.

АК-101 «Сотая серия»

АК-101

Приклад и цевьё новых автоматов выполнены из ударопрочного полиамида чёрного цвета. Основание мушки и прицела, газовая камера, защелка фиксатора приклада и некоторые другие детали изготовлены методом точного литья. Металлические детали также защищены от коррозии специальным покрытием. Укороченные автоматы оснащены измененной прицельной планкой (разметка только до 500 м).В начале 1990-х годов на Ижевском машиностроительном заводе на основе AK-74M начали разработку нескольких модификаций автомата Калашникова под наиболее распространенные в мире автоматные патроны 7,62×39, 5,45×39 и 5,56×45. Для упорядочения цифрового обозначения моделей всей серии дали индекс «100».

На вооружение сотую серию взяли в Венесуэле, заключив контракт на поставку и лицензионную сборку 100 тысяч автоматов АК-103, 74 млн патронов калибра 7,62×39 мм, магазинов, штык-ножей, запчастей, технических руководств и 5 тренажеров и строительство заводов для производства патронов к ним общей стоимостью около $40 млн.

Популярность автомата перешла и в компьютерные игры — Counter-Strike: Source, Warface, Medal of Honor: Warfighter и так далее.

АК-12

АК-12

Автомат Калашникова образца 2012 года. В АК-12 улучшена кучность стрельбы, за счёт смещения массы затворной группы, ввели двусторонний предохранитель-переключатель вида огня, защёлка магазина научилась смещаться назад, что позволило оперировать автоматом одной рукой. Кроме того, дульное устройство автомата дает возможность использования винтовочных гранат иностранного производства.

Но в сентябре прошлого года стало известно, что автомат не прошёл предварительные испытания на конкурс по гособоронзаказу, следовало исправить недочёты. Опередил его автомат А-545 на основе АЕК-971 производства завода Дегтярева. 14 января 2014 года стало известно, что весной 2014-го в ЦНИИТОЧМАШ завершатся разработки и испытания автомата Калашникова нового поколения. Как сообщает «Ростех» на своем официальном сайте, после этого новинку АК-12 поставят на серийное производство и примут на вооружение.

Будущее автомата Калашникова

В настоящее время Концерн «Калашников» ведет работу по созданию пятого поколения российского боевого и гражданского автоматического стрелкового оружия. При этом поддерживается поточное производство предыдущих поколений автоматов, гладкоствольных и нарезных охотничье-спортивных винтовок и карабинов.

— Высокая унификация деталей, технологии изготовления и методов контроля обеспечивает предприятию возможность принимать различные заказы, включая заявки спецподразделений силовых структур, — сообщает пресс-служба предприятия.

«Двухсотая серия»

В 2009 году генеральный директор компании «Рособоронэкспорт» Анатолий Исайкин объявил о разработке новой модели «Калашниковых», которая должна будет заменить «сотую серию». Оружие 200-й серии будет отличаться от предыдущего поколения автоматов на 40-50% по эффективности применения. В 2011 году обновлённое оружие должны были начать испытывать. 25 мая 2010 года вице-премьер России Сергей Иванов заявил о том, что Министерство внутренних дел и Федеральная служба безопасности России начали покупать новый автомат Калашникова 200-й серии, при этом добавил, что Министерство обороны решение о покупке нового стрелкового оружия пока не приняло.

Позже, 27 апреля 2012 года, «Ижмаш» опроверг существование автомата Калашникова «двухсотой серии». Об этом журналистам сообщил Максим Кузюк, генеральный директор «Ижмаша».

— Его никогда не существовало, оно было создано именно как проект, — рассказал генеральный директор предприятия Максим Кузюк в интервью изданию «Лента.ру». — Был сделан даже не стреляющий образец, а просто некий облик. К сожалению, в реальности даже стреляющего образца самого автомата «двухсотой серии» не было.

По словам Кузюка, «Ижмаш» делает упор на разработку нового автомата, получившего обозначение АК-12.

www.tumen.kp.ru

как менялся автомат Калашникова ижевского производства

МОДИФИКАЦИИ

АК-46

АК-46

АК-47

АК-47

АКМ

АКМ

В 1959 году принимают на вооружение модернизированный автомат Калашникова.

АК-74

АК-74

АК-101 «Сотая серия»

АК-101

Популярность автомата перешла и в компьютерные игры — Counter-Strike: Source, Warface, Medal of Honor: Warfighter и так далее.

АК-12

АК-12

Будущее автомата Калашникова

«Двухсотая серия»

По словам Кузюка, «Ижмаш» делает упор на разработку нового автомата, получившего обозначение АК-12.

www.kp.by

как менялся автомат Калашникова ижевского производства

МОДИФИКАЦИИ

АК-46

АК-46

АК-47

АК-47

АКМ

АКМ

В 1959 году принимают на вооружение модернизированный автомат Калашникова.

АК-74

АК-74

АК-101 «Сотая серия»

АК-101

Популярность автомата перешла и в компьютерные игры — Counter-Strike: Source, Warface, Medal of Honor: Warfighter и так далее.

АК-12

АК-12

Будущее автомата Калашникова

«Двухсотая серия»

По словам Кузюка, «Ижмаш» делает упор на разработку нового автомата, получившего обозначение АК-12.
