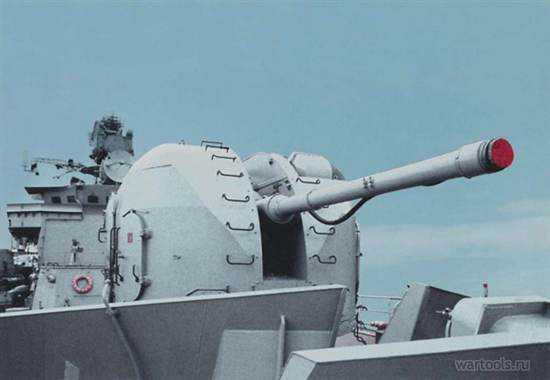

Корабельная артиллерийская установка АК-100
АК-100
Советская одноствольная корабельная артиллерийская установка калибра 100 мм. Артустановками этого типа вооружались сторожевые корабли проекта 1135, сторожевые корабли проекта 1154, большие противолодочные корабли проекта 1155, атомный крейсер Адмирал Ушаков и ТАКР Адмирал Флота Советского Союза Горшков.
История создания
Решение о создании новой 100-мм АУ было принято в конце июня 1967 года, тактико-техническое задание было выполнено в сентябре. Проектирование и сборку опытного образца выполнило в 1967 году КБ ПО «Арсенал», установка получила обозначение ЗИФ-91. Государственные полигонные испытания начались 15 марта 1973 года. На вооружение установка была принята в 1978 году под названием АК-100 (шифр орудия — А-214).
Система управления
Технические особенности
АК-100 является 100-мм одноствольной артустановкой с водяным охлаждением наружной поверхности ствола. Боевое отделение представляет собой поворотную платформу с качающейся частью 100-мм орудия. механизмами вертикальной и горизонтальной наводки, элеватором подачи патронов и системой охлаждения ствола орудия. От воздействия окружающей среды и осколков артиллерийских снарядов размещённые в боевом отделении механизмы и агрегаты защищены броневой башней, сваренной из листов алюминиевой брони. Размеры башни значительно превышают размеры башен артустановок аналогичного калибра западных стран, что объясняется сохранением возможности резервного ручного управления стрельбой из самой башни. Орудие имеет ствол-моноблок длиной 59 калибров, оборудованный клиновым вертикальным затвором и системой наружного непрерывного охлаждения забортной водой. Механизмы автоматики орудия работают за счет применения энергии отката.
Боеприпасы
Стрельба ведется выстрелами унитарного заряжания (патронами) трёх типов: осколочно-фугасным УОФ-58 и зенитными УЗС-58 и УЗС-58Р. Выстрел УОФ-58 включает снаряд ОФ-58 весом 15,6 кг. Вес взрывчатого вещества в снаряде — 1,53 кг, снаряд комплектуется ударным взрывателем В-429. Зенитные выстрелы УЗС-58 и УЗС-58Р предназначены для ведения огня по крылатым ракетам и самолетам. Выстрел УЗС-58 имеет снаряд ЗС-58 с дистанционным взрывателем ДВМ-60М1, а выстрел УЗС-58Р — снаряд ЗС-58Р с радиолокационным взрывателем АР-32. Радиолокационный взрыватель обеспечивает подрыв снаряда на расстоянии 5 м от крылатой ракеты и 10 м от самолёта. При этом обеспечивается 100 % поражение летательного аппарата.
ТТХ
Характеристики орудия
-Марка орудия: А-214
-Калибр, мм: 100
-Длина ствола, мм/калибров: 5900 /59
-Масса снаряда, кг: 15,6
-Начальная скорость снаряда, м/с: 880 м/с
-Принцип заряжания: автоматический
-Скорострельность, выстрелов в минуту: 60
Характеристики артустановки
-Марка артустановки: АК-100
-Общая масса АУ, кг: 35 700
-Радиус обметания по стволам, мм: 5552
-Длина отката, мм: 510
-Угол подъёма ствола, град.: ?10/+85
-Максимальная скорость вертикального наведения, град./с: 30
-Максимальная скорость горизонтального наведения, град./с: 35
-Максимальная дальность стрельбы, м: 21 500
-Бронирование: противоосколочное
Калибр | 100 мм |
Максимальная дальность стрельбы | 21500 м |
Скорострельность | 60 выс/мин |
wartools.ru
100-мм корабельная артустановка АК-100 — Global wiki. Wargaming.net
Классификация
Орудие среднего калибра Тип |
А-214 Модификация |
История производства
СССР Страна производства |
КБ ПО «Арсенал» Разработчик |
сентябрь 1967 г. Разработано |
История эксплуатации
Состояло на вооружении | 1978 — наши дни |
Годы эксплуатации | 1980 — наши дни г. |
Было установлено на | Крейсер «Адмирал Ушаков», фрегат «Гетьман Сагайдачный» |
Характеристики орудия
100 мм. Калибр |
590 мм. Длина орудия |
59 калибров Длина ствола |
автоматический Принцип заряжания |
60 выстр./мин. Скорострельность |
Характеристики снарядов
осколочно-фугасные, зенитные Типы снарядов |
15,6 кг. Масса снаряда |
880 м/с м/с Начальная скорость снаряда |
Проектирование
В конце июня 1967 года МО СССР объявило техническое задание на создание 100-мм корабельной пушки. КБ ПО «Арсенал» справилось с поставленной задачей в том же 1967 году и изготовило опытный образец. Установка получила заводской индекс ЗИФ-91. Государственные испытания были начаты 15 марта 1973, на вооружение принята 1978 году и получила название АК-100 (где 100 обозначает калибр орудия).
Описания и характеристики орудия
АК-100 — одноствольная установка с водяным охлаждением ствола. Артустановка представляет из себя довольно эффективное против слабобронированных целей орудие, поскольку имеет автомат заряжания и может производить выстрел каждую секунду с дальнобойностью более 20 км. Среди электроники наведение орудие производит система управления огнем «Лев-114» с РЛС МР-114, прицел — «Конденсор-214А». Дальность сопровождения целей — 40 км. Система управления стрельбой — Т-91-Э.
Конструкция башни
Вращающаяся башня имеет закрытую рубку с противоосколочным бронированием. Углы вертикального наведения орудия составляют -10°/+85°. Внутри башни находятся механизмы горизонтального и вертикального наведения орудий, автомат заряжания, газоотвод и система охлаждения орудия. Если сравнивать данную артустановку с аналогичными артустановками НАТОвских стандартов, то у АК-100 гораздо большие габариты, благодаря чему в случае выхода из строя автомата заряжания есть возможность производить зарядку орудия вручную.
Боеприпасы
В данном орудии используются снаряды унитарного заряжания двух типов: осколочно-фугасные УОФ-58 и зенитные УЗС-58 и УЗС-58Р. Снаряд УОФ-58 весит 15,6 кг, в самом снаряде содержится 1,53 кг взрывчатого вещества. На осколочно-фугасных снарядах установлены ударные взрыватели. Зенитные снаряды УЗС-58 и УЗС-58Р предназначены для уничтожения крылатых ракетам и низколетящей авиации. Зенитные снаряды могут комплектоваться как временным взрывателем, так и радиолокационным. Радиолокационный взрыватель обеспечивает подрыв снаряда на расстоянии 5 м от крылатой ракеты и 10 м от самолёта. При этом обеспечивается гарантированное поражение летательного аппарата.
Примечания
Список литературы
Широкорад А. Б. Советская корабельная артиллерия. — СПб: Велень, 1995. — 80 с. — ISBN 5-85817-009-9.
Ссылки
Галерея изображений
Артиллерийская установка АК-100
Огонь из артустановки установленной на сторожевом корабле проекта 1155
wiki.wargaming.net
Страна | СССР | ||
Разработчик | КБ ПО «Арсенал» | ||
Год принятия на вооружение | 1978 | ||
Артиллерийская установка | А-214 | ||
Калибр | 100 мм | ||
Длина ствола | 59 клб | ||
Количество стволов | 1 | ||
Предельный угол верт. наведения | От -10º до +85º | ||
Предельный угол гор. наведения | ±200° | ||
Скорость наведения верт./гор. | 30/35 град/с | ||
Длина отката | 510 мм | ||
Высота линии огня | 2040 мм | ||
Высота башни от основания | 3250 мм | ||
Радиус обметания по стволам | 5552 мм | ||
Радиус обметания по вращающейся части | 2700 мм | ||
Общая масса установки с БК | 35.7 т | ||
Темп стрельбы (длина очереди) | 60 (-) выстр./мин | ||
Время охлаждения | — | ||
Готовый к стрельбе БЗ | 175 (320) выстр. | ||
СУ при стрельбе на самоуправление | Прицел «Конденсор-214А» | ||
СУАО (РЛС СУАО) | «Лев-114/214» (МР-114/145/184) | ||
Оптико-электронные системы | ТВ | ||
Тип снаряда | Осколочно-фугасный | Зенитный | Зенитный |
Индекс выстрела | УОФ-58 | УЗС-58 | УЗС-58Р |
Индекс снаряда | ОФ-58 | ЗС-58 | ЗС-58Р |
Масса выстрела | 26.8 кг | ||
Масса снаряда (ВВ) | 15.6 (1.53) кг | ||
Тип взрывателя | В-429(Е) ударный | ДВМ-60М1 дистанционный | АР-32 радиолокационный |
Длина выстрела | 1026 мм | 1036 мм | 1033 мм |
Начальная скорость | 880 м/с | ||
Дальность стрельбы баллистическая | 21500 м | ||
Дальность по самоликвидатору | 12000 м | ||
Радиус эффективного поражения ПКР | — | — | до 5 м |
Радиус эффективного поражения ЛА | — | — | до 10 м |
www.ot-a-do-ya.org
АК-100 — Википедия
Материал из Википедии — свободной энциклопедии
АК-100 | |
Две установки АК-100 на большом противолодочном корабле «Адмирал Виноградов» | |
История производства | |
---|---|
Страна производства | СССР |
Производитель | Завод «Арсенал» |
История службы | |
Характеристики орудия | |
Марка орудия | А-214 |
Калибр, мм | 100 |
Длина ствола, мм/калибров | 5900 /59 |
Масса снаряда, кг | 15,6 |
Начальная скорость снаряда, м/с | 900 м/с |
Принцип заряжания | автоматический |
Скорострельность, выстрелов в минуту | 60 |
Характеристики артустановки | |
Марка артустановки | АК-100 |
Общая масса АУ, кг | 35 700 |
Радиус обметания по стволам, мм | 5552 |
Длина отката, мм | 510 |
Угол подъёма ствола, ° | −10/+85 |
Максимальная скорость вертикального наведения, °/с | 30 |
Максимальная скорость горизонтального наведения, °/с | 35 |
Максимальная дальность стрельбы, м | 21 500 |
Бронирование | противоосколочное |
АК-100 на Викискладе |
АК-100 — советская одноствольная корабельная артиллерийская установка калибра 100 мм. Артустановками этого типа вооружались сторожевые корабли проекта 1135, сторожевые корабли проекта 1154, большие противолодочные корабли проекта 1155, атомный крейсер Адмирал Ушаков и ТАКР Адмирал Флота Советского Союза Горшков [1].
История создания
Решение о начале разработки новой 100-мм АУ было принято в конце июня 1967 года, тактико-техническое задание было выполнено в сентябре. Проектирование и изготовление опытного образца выполнило в 1967 году КБ ПО «Арсенал», установка получила заводской индекс ЗИФ-91. Государственные полигонные испытания были начаты 15 марта 1973 года. На вооружение установка была принята в 1978 году под названием АК-100 (шифр орудия — А-214)[1].
Система управления
Наведение — система управления огнём «Лев-114» с РЛС МР-114, прицел — «Конденсатор-214А». Также на некоторых судах может применяться РЛС МР-145 и СУО «Лев-145». Дальность сопровождения целей — 40 км. Система управления стрельбой — Т-91-Э (разработка КБ «Аметист», г. Москва)
Технические особенности
АК-100 является 100-мм одноствольной с водяным охлаждением наружной поверхности ствола. Боевое отделение представляет собой поворотную платформу с качающейся частью 100-мм орудия. Механизмами вертикальной и горизонтальной наводки, элеватором подачи снарядов и системой охлаждения ствола орудия. От воздействия окружающей среды и осколков артиллерийских снарядов расположенные в боевом отделении механизмы и агрегаты защищены броневой башней, сваренной из листов алюминиевой брони. Размеры башни значительно превышают размеры башен артустановок аналогичного калибра западных стран, что объясняется сохранением возможности резервного ручного управления стрельбой из самой башни.
Орудие имеет ствол-моноблок длиной 59 калибров, снабжённый клиновым вертикальным затвором и системой наружного непрерывного охлаждения забортной водой. Механизмы автоматики орудия работают за счёт использования энергии отката.
Боеприпасы
Стрельба ведётся выстрелами унитарного заряжания (патронами) трёх типов: осколочно-фугасным УОФ-58 и зенитными УЗС-58 и УЗС-58Р. Выстрел УОФ-58 включает снаряд ОФ-58 весом 15,6 кг. Вес взрывчатого вещества в снаряде — 1,53 кг, снаряд комплектуется ударным взрывателем В-429. Зенитные выстрелы УЗС-58 и УЗС-58Р предназначены для стрельбы по крылатым ракетам и самолётам. Выстрел УЗС-58 имеет снаряд ЗС-58 с дистанционным взрывателем ДВМ-60М1, а выстрел УЗС-58Р — снаряд ЗС-58Р с радиолокационным взрывателем АР-32. Радиолокационный взрыватель обеспечивает подрыв снаряда на расстоянии 5 м от крылатой ракеты и 10 м от самолёта. При этом обеспечивается гарантированное поражение летательного аппарата.
Использованная литература и источники
- ↑ 1 2 Широкорад А. Б. Советская корабельная артиллерия. — СПб: Велень, 1995. — С. 63. — 80 с. — ISBN 5-85817-009-9.
Литература
- Широкорад А. Б. Советская корабельная артиллерия. — СПб: Велень, 1995. — 80 с. — ISBN 5-85817-009-9.
- Широкорад А. Б. Энциклопедия отечественной артиллерии. — Минск: Харвест, 2000. — 1156 с. — ISBN 985-433-703-0.
wikipedia.green
100 — это… Что такое АК-100?
Две установки АК-100 на большом противолодочном корабле «Адмирал Виноградов» | |
История производства | |
---|---|
Страна производства | СССР |
История службы | |
Характеристики орудия | |
Марка орудия: | А-214 |
Калибр, мм: | 100 |
Длина ствола, мм/калибров: | ? /59 |
Масса снаряда, кг: | 15,6 |
Начальная скорость снаряда, м/с: | 880 м/с |
Принцип заряжания: | автоматический |
Скорострельность, выстрелов в минуту: | 60 |
Характеристики артустановки | |
Марка артустановки: | АК-100 |
Общая масса АУ, кг: | 35 700 |
Радиус обметания по стволам, мм: | 5552 |
Длина отката, мм: | 510 |
Угол подъёма ствола, °: | −10/+85 |
Максимальная скорость вертикального наведения, °/с: | 30 |
Максимальная скорость горизонтального наведения, °/с: | 35 |
Максимальная дальность стрельбы, м: | 21 500 |
Бронирование: | противоосколочное |
АК-100 — советская одноствольная корабельная артиллерийская установка калибра 100 мм. Артустановками этого типа вооружались сторожевые корабли проекта 1135, сторожевые корабли проекта 1154, большие противолодочные корабли проекта 1155, а также атомный крейсер Адмирал Ушаков[1].
История создания
Решение о начале разработки новой 100-мм АУ было принято в конце июня 1967 года, тактико-техническое задание было выполнено в сентябре. Проектирование и изготовление опытного образца выполнило в 1967 году КБ ПО «Арсенал», установка получила заводской индекс ЗИФ-91. Государственные полигонные испытания были начаты 15 марта 1973 года. На вооружение установка была принята в 1978 году под названием АК-100 (шифр орудия — А-214)[1].
Система управления
Наведение — система управления огнем «Лев-114» с РЛС МР-114, прицел — «Конденсор-214А». Также на некоторых судах может применяться РЛС МР-145 и СУО «Лев-145». Дальность сопровождения целей — 40 км. Система управления стрельбой — Т-91-Э (разработка КБ «Аметист»)
Технические особенности
АК-100 является 100-мм одноствольной с водяным охлаждением наружной поверхности ствола. Боевое отделение представляет собой поворотную платформу с качающейся частью 100-мм орудия. механизмами вертикальной и горизонтальной наводки, элеватором подачи патронов и системой охлаждения ствола орудия. От воздействия окружающей среды и осколков артиллерийских снарядов расположенные в боевом отделении механизмы и агрегаты защищены броневой башней, сваренной из листов алюминиевой брони. Размеры башни значительно превышают размеры башен артустановок аналогичного калибра западных стран, что объясняется сохранением возможности резервного ручного управления стрельбой из самой башни. Орудие имеет ствол-моноблок длиной 59 калибров, снабжённый клиновым вертикальным затвором и системой наружного непрерывного охлаждения забортной водой. Механизмы автоматики орудия работают за счет использования энергии отката.
Боеприпасы
Стрельба ведется выстрелами унитарного заряжания (патронами) трёх типов: осколочно-фугасным УОФ-58 и зенитными УЗС-58 и УЗС-58Р. Выстрел УОФ-58 включает снаряд ОФ-58 весом 15,6 кг. Вес взрывчатого вещества в снаряде – 1,53 кг, снаряд комплектуется ударным взрывателем В-429. Зенитные выстрелы УЗС-58 и УЗС-58Р предназначены для стрельбы по крылатым ракетам и самолетам. Выстрел УЗС-58 имеет снаряд ЗС-58 с дистанционным взрывателем ДВМ-60М1, а выстрел УЗС-58Р – снаряд ЗС-58Р с радиолокационным взрывателем АР-32. Радиолокационный взрыватель обеспечивает подрыв снаряда на расстоянии 5 м от крылатой ракеты и 10 м от самолёта. При этом обеспечивается гарантированное поражение летательного аппарата.
Использованная литература и источники
- ↑ 1 2 Широкорад А. Б. Советская корабельная артиллерия. — СПб: Велень, 1995. — С. 63. — 80 с. — ISBN 5-85817-009-9
Литература
- Широкорад А. Б. Советская корабельная артиллерия. — СПб: Велень, 1995. — 80 с. — ISBN 5-85817-009-9
- Широкорад А. Б. Энциклопедия отечественной артиллерии. — Минск: Харвест, 2000. — 1156 с. — ISBN 985-433-703-0
dic.academic.ru
АК-100, артиллерийская установка
www.arms-expo.ru
АК-100 Википедия
АК-100 | |
---|---|
Две установки АК-100 на большом противолодочном корабле «Адмирал Виноградов» | |
Страна производства | СССР |
Производитель | Завод «Арсенал» |
Марка орудия | А-214 |
Калибр, мм | 100 |
Длина ствола, мм/калибров | 5900 /59 |
Масса снаряда, кг | 15,6 |
Начальная скорость снаряда, м/с | 900 м/с |
Принцип заряжания | автоматический |
Скорострельность, выстрелов в минуту | 60 |
Марка артустановки | АК-100 |
Общая масса АУ, кг | 35 700 |
Радиус обметания по стволам, мм | 5552 |
Длина отката, мм | 510 |
Угол подъёма ствола, ° | −10/+85 |
Максимальная скорость вертикального наведения, °/с | 30 |
Максимальная скорость горизонтального наведения, °/с | 35 |
Максимальная дальность стрельбы, м | 21 500 |
Бронирование | противоосколочное |
Медиафайлы на Викискладе |
АК-100 — советская одноствольная корабельная артиллерийская установка калибра 100 мм. Артустановками этого типа вооружались сторожевые корабли проекта 1135, сторожевые корабли проекта 1154, большие противолодочные корабли проекта 1155, атомный крейсер Адмирал Ушаков и ТАКР Адмирал Флота Советского Союза Горшков [1].
История создания
Решение о начале разработки новой 100-мм АУ было принято в конце июня 1967 года, тактико-техническое задание было выполнено в сентябре. Проектирование и изготовление опытного образца выполнило в 1967 году КБ ПО «Арсенал», установка получила заводской индекс ЗИФ-91. Государственные полигонные испытания были начаты 15 марта 1973 года. На вооружение установка была принята в 1978 году под названием АК-100 (шифр орудия — А-214)[1].
Система управления
Наведение — система управления огнём «Лев-114» с РЛС МР-114, прицел — «Конденсатор-214А». Также на некоторых судах может применяться РЛС МР-145 и СУО «Лев-145». Дальность сопровождения целей — 40 км. Система управления стрельбой — Т-91-Э (разработка КБ «Аметист», г. Москва)
Технические особенности
АК-100 является 100-мм одноствольной с водяным охлаждением наружной поверхности ствола. Боевое отделение представляет собой поворотную платформу с качающейся частью 100-мм орудия. Механизмами вертикальной и горизонтальной наводки, элеватором подачи снарядов и системой охлаждения ствола орудия. От воздействия окружающей среды и осколков артиллерийских снарядов расположенные в боевом отделении механизмы и агрегаты защищены броневой башней, сваренной из листов алюминиевой брони. Размеры башни значительно превышают размеры башен артустановок аналогичного калибра западных стран, что объясняется сохранением возможности резервного ручного управления стрельбой из самой башни.
Орудие имеет ствол-моноблок длиной 59 калибров, снабжённый клиновым вертикальным затвором и системой наружного непрерывного охлаждения забортной водой. Механизмы автоматики орудия работают за счёт использования энергии отката.
Боеприпасы
Стрельба ведётся выстрелами унитарного заряжания (патронами) трёх типов: осколочно-фугасным УОФ-58 и зенитными УЗС-58 и УЗС-58Р. Выстрел УОФ-58 включает снаряд ОФ-58 весом 15,6 кг. Вес взрывчатого вещества в снаряде — 1,53 кг, снаряд комплектуется ударным взрывателем В-429. Зенитные выстрелы УЗС-58 и УЗС-58Р предназначены для стрельбы по крылатым ракетам и самолётам. Выстрел УЗС-58 имеет снаряд ЗС-58 с дистанционным взрывателем ДВМ-60М1, а выстрел УЗС-58Р — снаряд ЗС-58Р с радиолокационным взрывателем АР-32. Радиолокационный взрыватель обеспечивает подрыв снаряда на расстоянии 5 м от крылатой ракеты и 10 м от самолёта. При этом обеспечивается гарантированное поражение летательного аппарата.
Использованная литература и источники
- ↑ 1 2 Широкорад А. Б. Советская корабельная артиллерия. — СПб: Велень, 1995. — С. 63. — 80 с. — ISBN 5-85817-009-9.
Литература
- Широкорад А. Б. Советская корабельная артиллерия. — СПб: Велень, 1995. — 80 с. — ISBN 5-85817-009-9.
- Широкорад А. Б. Энциклопедия отечественной артиллерии. — Минск: Харвест, 2000. — 1156 с. — ISBN 985-433-703-0.
