ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96
ANTI-AIRCRAFT MISSILES 9M96

11.02.2013
Проект новейшего комплекса противовоздушной обороны 50Р6 «Витязь», который должен заменить знаменитый С-300, вышел на финальную стадию, по информации «Известий» из Минобороны, главкомат Военно-воздушных сил и концерн ПВО «Алмаз-Антей» назначили первые испытания на осень, «Витязь» начал разрабатываться в середине 2000-х годов для защиты стратегических объектов и сухопутных войск на дальности 8–40 км (ракета 9М100) и до 120 км (ракета 9М96), в отличие от С-300, имеющего стационарные модификации, его сменщик полностью мобилен, так как будет установлен на колесном шасси Брянского автомобильного завода или КамАЗ.
Несмотря на заявленные чудо-характеристики, военные сомневаются в перспективах новейшего комплекса.
Представитель главкомата ВВС, участвующий в приемочных мероприятиях, напомнил «Известиям», что согласно подписанному в 2010 году контракту, в 2013 году «Витязь» должен поступить в войска ПВО, а не испытываться на полигоне.

— Как бы не пришлось переносить испытания с осени на неопределенный срок. Головную боль доставляют его штатные зенитные ракеты 9М96 и 9М100. Кроме «Витязя», ими должны оснащаться наземный комплекс С-400 «Триумф» и корабельный «Редут». Так вот, ни единого успешного запуска не было с момента создания ракет в 2000-х годах, — сказал он.
В 2011 году изделиями 9М96 и 9М100 стреляли С-400 и «Редут». В обоих случаях захват цели головкой самонаведения (ГСН) сорвался, и мишени остались нетронутыми. Весь 2012 год концерна ПВО «Алмаз-Антей» доводил ГСН до ума и проводил собственные наземные испытания.
Представитель оборонпрома, знакомый с ситуацией, заявил «Известиям», что ракеты полностью готовы к приемочным мероприятиям, и теперь «конфуза не повторится».
— Летом этого года, то есть еще до испытаний «Витязя», мы проведем пробные стрельбы обновленного комплекса «Редут».
Их сроки зависят только от ремонта корвета «Сообразительный», который оснащен «Редутом», и который горел в сентябре прошлого года в Швеции. Военные обрадуются итогам испытаний, — утверждает он.
Он добавил, что если морские стрельбы пройдут успешно, то и на осенних испытаниях «Витязя» проблем не предвидится.
Известия.ru

13.10.2017
ФОТОРЕПОРТАЖ: ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017

На международном авиасалоне МАКС-2017 в Жуковском Концерн ВКО «Алмаз-Антей» представил семейство зенитных управляемых ракет 9М96 зенитной ракетной системы С-350 «Витязь» и корабельного зенитного ракетного комплекса 3К96 «Полимент-Редут» («Редут»).

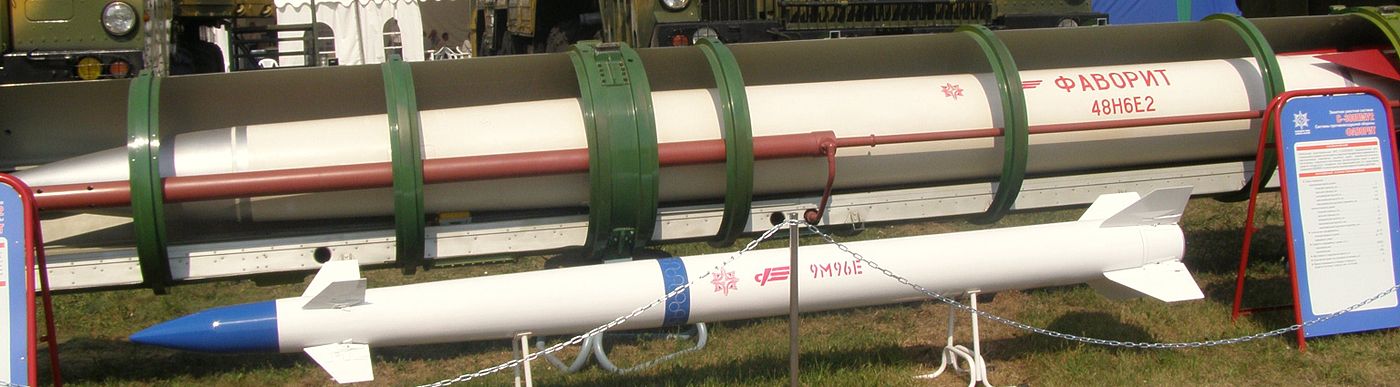

• Макет зенитной управляемой ракеты 9М96Е.
ЗУР 9М96Е входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРС наземного и ЗРК корабельного базирования.

ЗУР 9М96Е предназначена для поражения современных средств воздушного нападения — пилотируемых средств и беспилотного высокоточного оружия.
• Макет зенитной управляемой ракеты 9М96Е2.
ЗУР 9М96Е2 входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРС наземного и ЗРК корабельного базирования.
ЗУР 9М96Е2 предназначена для поражения современных средств воздушного нападения — пилотируемых средств и беспилотного высокоточного оружия.
• Макет зенитной управляемой ракеты в транспортно-пусковом контейнере ЗУР 9М96Е2-1.
ЗУР 9М96Е2-1 входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования.
ЗУР 9М96Е2-1 предназначена для поражения современных средств воздушного нападения — пилотируемых средств и беспилотного высокоточного оружия.

ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 1

ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 2
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА (ЗРС) С-350Е «ВИТЯЗЬ»
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»)
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017

14. 09.2019

Газета Министерства обороны Российской Федерации «Красная Звезда» 11 сентября 2019 года в материале «К боевым стрельбам допущены» о российско-сербском учении ПВО «Славянский щит – 2019», проходящем в 42-м учебном центре боевой подготовки зенитных ракетных войск на полигоне Ашулук (Астраханская область), опубликовала фотографию транспортно-пусковой установки (ТПУ) 5П85С2 зенитной ракетной системы С-400 с размещением на ней одновременно транспортно-пускового контейнера зенитной управляемой ракеты серии 48Н6 и пакета из четырех транспортно-пусковых контейнеров зенитных управляемых ракет серии 9М96.
Ранее ТПУ 5П85С2 из состава ЗРС С-400 с одновременным размещением ракет серий 48Н6 и 9М96 неоднократно демонстрировались на выставках, и интеграция ракет серии 9М96 в состав ЗРС С-400 заявлялась с самого начала. но данная фотография стала первым известным снимком такой комбинации из части ПВО Министерства обороны России.
https://bmpd.livejournal.com

ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА С-400 «ТРИУМФ»

08. 10.2020

Согласно опубликованной фотографии пусковых установок полученной Турцией из России зенитной ракетной системы С-400 «Триумф», турецкая сторона стала первым иностранным получателем зенитных ракет серии 9М96. На снимке, в частности, запечатлена самоходная пусковая установка 51П6А на шасси МЗКТ-7930 с размещением на ней одновременно двух транспортно-пусковых контейнеров зенитных управляемых ракет 48Н6Е2 и пакета из четырех транспортно-пусковых контейнеров зенитных управляемых ракет 9М96Е2.
Напомним, что рамочный контракт стоимостью около 2,5 млрд долл на поставку Турции двух полковых комплектов (по два дивизиона в каждом) зенитной ракетной системы С-400 производства АО «Концерн ВКО «Алмаз-Антей» был заключен АО «Рособоронэкспорт» в июле 2017 года. Поставка первого полкового комплекта в составе двух дивизионов была произведена в Турцию с июля по октябрь 2019 года. В августе 2020 года был заключен контракт на поставку Турции второго полкового комплекта С-400.
6 октября 2020 года поступили сообщения, что один дивизион полученного Турцией первого полкового комплекта ЗРС С-400 прибыл в район Синопа на турецком Черноморском побережье для проведения первых полигонных учебно-боевых стрельб.
https://bmpd.livejournal.com

ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА С-400 «ТРИУМФ». ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО
ВОЕННО-ТЕХНИЧЕСКОЕ СОТРУДНИЧЕСТВО




ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96

МКБ «Факел» с середины 1990-х годов разрабатывает зенитные управляемые ракеты нового поколения. Новыми ЗУР должны быть вооружены последние модификации ЗРК С-300ПМ-2, новая система С-400, перспективные комплексы ПВО ВВС и ВМФ, а также на базе этих ракет будут разработаны ракеты класса «воздух-воздух» для вооружения самолетов Су-35 и МиГ-31. Зенитным ракетам присвоен индекс 9М96 и 9М96М (для экспорта 9М96Е и 9М96Е2).


По словам Генерального конструктора МКБ «Факел» В.Г. Светлова, разработка двух унифицированных ракет первоначально велась в интересах флота для новых кораблей различного водоизмещения. Кораблестроение замерло, ракетами заинтересовались BBC-ПВО применительно к перспективному комплексу «Триумф». Отработка началась на два года раньше, чем у французского комплекса «Астер». За счет реализации новых идей, прежде всего — применения двигательной установки поперечной коррекции, отечественные ЗУР превосходят зарубежные. Прорабатывается применение новых ракет «Факела» на кораблях, в комплексе ПВО Сухопутных войск и даже как ракеты «воздух-воздух».

Зенитные управляемые ракеты нового поколения 9М96Е и 9М96Е2 вобрали в себя все лучшее из созданного на сегодняшний день в ракетостроении, представляя собой сплав высочайшего уровня научных исследований, нетрадиционных проектных и конструкторских решений с использованием современных технологий и достижений материаловедения. Эти ракеты обеспечивают эффективное поражение как современных, так и перспективных средств воздушного нападения в широком диапазоне их боевого применения.
Ракеты нового поколения (ЗУР 9М96Е и 9М96Е2 средней дальности) отличаются друг от друга двигательными установками, максимальной дальностью полета, досягаемостью по высоте и массогабаритными характеристиками. За счёт реализации в них новых идей и применения двигательной установки поперечной коррекции они по ряду показателей превосходят французскую ЗУР «Астер».

Ракеты 9М96Е и 9М96Е2 — одноступенчатые твердотопливные, полностью унифицированы по составу бортового оборудования, боевому снаряжению, конструкции и отличаются только размерами двигательных установок, что обеспечивает их различные характеристики. Высокие характеристики ракет достигнуты благодаря оптимальному сочетанию инерциально-командного наведения и самонаведения с режимом «сверхманевренности» ракеты в зоне встречи с целью. Ракеты оснащены «интеллектуальной» боевой частью, что обеспечивает высокую эффективность поражения всех видов аэродина¬мических и баллистических средств воздушного нападения.
Для ракет используется «холодный» вертикальный старт -перед запуском маршевого двигателя они выбрасываются из контейнера на высоту более 30 метров и в процессе подъема на эту высоту разворачиваются в сторону цели с помощью газодинамической системы.
Ракета 9М96Е2 оптимизирована для борьбы с ВТО, КР и БР, оснащена БЧ массой 24 кг и малогабаритной аппаратурой, в 4 раза легче ЗУР 48Н6 и по своим основным характеристикам практически не уступает последней. Вместо стандартного ТПК с одной ракетой 48Н6 на пусковой установке может размещаться пакет из 4 ТПК с ЗУР 9М96Е2. Впервые это было продемонстрировано на авиасалоне в подмосковном г. Жуковский в 1999 году. Эти ракеты, наряду с уже существующими, могут использоваться комплексами С-300П, что расширяет их боевые возможности и увеличивает боевой запас ЗУР без увеличения числа пусковых установок.
Наведение этих типов ракет на цель на начальном и среднем участках траектории полета осуществляется инерциальной системой управления с радиокоррекцией и активной радиолокационной ГСН на конечном участке полета. Комбинированная система управления обеспечивает высокую точность наведения, уменьшает зависимость полета ЗУР от внешних факторов и способствует увеличению каналов ЗРС по цели и ракете. Использование активных ГСН не требует от РЛС сопровождения и подсветки цели на участке самонаведения и расширяет возможности локатора по числу сопровождаемых целей. Предусмотрена возможность применения перспективных активно-полуактивных ГСН, способных самостоятельно осуществлять поиск цели по угловым координатам.

ЗУР 9М96Е и 9М96Е2 полностью унифицированы по составу бортового оборудования, боевому снаряжению и конструкции, отличаясь друг от друга лишь тем, что ракета 9М96Е2 оснащена более мощной двигательной установкой, с большей энергетикой. Крайне незначительно отличаясь друг от друга по размерам и массе.
При массе 420 кг ЗУР 9М96Е2 обеспечивает поражение цели на дальности 120-150 км при высоте ее полета от 5 м до 30 км. Время подготовки ракеты к пуску при нахождении ее на ПУ не превышает 8 секунд. Гарантийный эксплуатационный срок ракеты составляет 15 лет, который может быть продлен после проведения технического освидетельствования в местах ее эксплуатации.

ЗУР 9М96Е при массе 333 кг и меньшей мощности двигателя обеспечивает поражение цели на дальности и высоте до 40 км и 20 км соответственно.
9М96Е2 оптимизирована для борьбы с высокоточным оружием, крылатыми ракетами и баллистическими целями, в том числе малозаметными. Она не просто разрушает воздушные цели, но и подрывает их боевую часть. Вероятность поражения одной ракетой заданных целей без учета эксплуатационной надежности составляет:
• не менее 0.9 для пилотируемых целей, в том числе выполненных по технологии “стелс”, барражирующих и совершающих противозенитный маневр;
• не менее 0.8 для беспилотных целей, в том числе совершающих противозенитный маневр (при этом с вероятностью не менее 0.7 сопровождается уничтожением их боевой нагрузки).
Ракеты 9М96 предполагается использовать в «сухопутных» комплексах ПВО С-400 «Триумф» и «Витязь», были предложения по их установке на доработанные пусковые установки ЗРС С-300ПМУ2 «Фаворит», кроме того, ракетами интересуется ВМФ. Первоначально их предполагалось включить в состав корабельных ЗРК «Риф-М», в настоящее время они составляют основу комплекса «Редут».
Со сдачей второго корвета (первого серийного) «Сообразительный» проекта 20380 состав вооружения был изменен, да и отношение специалистов к понятию «многоцелевой» корабль для проекта 20380 поменялось. «Сообразительный» передали заказчику 14 октября 2011 года. Основное отличие от головного корабля – ЗРК «Редут», первый в российском ВМФ. На кораблях такого класса и водоизмещения подобные комплексы ранее не размещали.
Говоря об экспортной модификации корвета, генеральный директор – генеральный конструктор ЦКБ «Алмаз» Александр Шляхтенко отметил, что вместо «Каштана» корабли проекта «Стерегущий» могут получить комплекс «Риф-М», в комплекте которого до 12 ракет с дальностью поражения до 40 и с высотой поражения до 20 километров.
Для малых СКР класса «корвет» водоизмещением от 1000 до 3000 тонн МНИИРЭ «Альтаир» (Концерн ПВО «Алмаз-Антей») с 1990-х годов создает перспективную малогабаритную систему, построенную на базе сокращенной комплектации ЗРК «Риф-М» с использованием только зенитных ракет типа 9М96Е с активной ГСН и бортовой инерциальной системой наведения, которые обладают высокими динамическими характеристиками, необходимыми для перехвата современных воздушных целей, и высокой вероятностью их поражения. Истинное название системы долго не раскрывалось, но недавно стало известно, что это ЗРК «Редут». Согласно открытой информации экспортный вариант комплекса имеет ВПУ. Возможности и состав «Редута» максимально приближены к характеристикам ЗРК «Витязь».
Новинкой данной ракетной системы являются ЗУР средней дальности 9М96Е и 9М96Е2, разработанные МКБ «Факел» имени П. Д. Грушина. Они уже неоднократно представлялись на международных выставках вооружения, предлагалось интегрировать эти ракеты в наземные ЗРС С-300ПМУ2 «Фаворит» (СПУ с ТПК ракет демонстрировалась на МАКСе) и С-400 «Триумф».
Блок ТПК с 4 ЗУР 9М96Е демонстрировалась на МАКС-99 на пусковой установке типа 5П85СЕ2 комплекса «Фаворит». Использование ракет 9М96Е и 9М96Е2 в составе комплексов С-300П позволяет расширить его боевые возможности и увеличить боезапас без увеличения числа единиц техники пусковых установок.
До 2003 года ЗУР 9М96Е прошли стадию бросковых испытаний и сейчас процесс их доводки продолжается.

Поставка ракет 9М96Е и 9М96Е2 осуществляется в окончательно собранном и снаряженном виде — в герметичных транспортно-пусковых контейнерах для систем корабельного базирования и в специальной разборной кассете на 4 ракеты в ТПК для систем наземного базирования.
В процессе эксплуатации (при хранении и на боевом дежурстве) ракеты не требуют проведения регламентных проверок и регулировок.
Серийное производство налажено в ММЗ «Авангард» (головной завод).

МОДИФИКАЦИИ
— 9М96 (9М96Д, 9М96М) – зенитные ракеты для ПВО и ВМФ;
— 9М96Е — экспортное исполнение ЗУР 9М96;
— 9М96Е2 — экспортное исполнение ЗУР 9М96 с увеличенной дальностью;

ХАРАКТЕРИСТИКИ РАКЕТ

Зона поражения целей, км: 9М96Е 9М96Е2
Дальность: минимальная максимальная 1 40 1 120
Высота:       минимальная максимальная 0.005 20 0.005 30
Масса ракеты, кг 333 420
Масса кассеты-контейнера с четырьмя ракетами, кг 2300 2700

ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 1
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 2
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96 НА МАКС-2007
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96 НА МАКС-2005
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96 НА МАКС-1999-2003
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»)
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА (ЗРС) С-350 «ВИТЯЗЬ»
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА С-350Е «ВИТЯЗЬ»
«ВИТЯЗЬ» ВМЕСТО «ТРЕХСОТКИ»
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА С-400 «ТРИУМФ»
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ НОВОГО ПОКОЛЕНИЯ 9М96Е/9М96Е2
МКБ «ФАКЕЛ»
ЗЕНИТНЫЕ РАКЕТНЫЕ СИСТЕМЫ И КОМПЛЕКСЫ СРЕДНЕЙ ДАЛЬНОСТИ ВОЙСК ПВО — ПРО
ЗЕНИТНО-РАКЕТНЫЕ СИСТЕМЫ И КОМПЛЕКСЫ. ОТЕЧЕСТВЕННЫЕ
ТЕХНИКА ПРОТИВОВОЗДУШНОЙ ОБОРОНЫ (ПВО)

ОРУЖИЕ ОТЕЧЕСТВА, WEAPONS OF THE FATHERLAND. ИНФОРМАЦИОННЫЙ РЕСУРС ПО ОРУЖИЮ И ВОЕННОЙ ТЕХНИКЕ. INFORMATION RESOURCE ON WEAPONS AND MILITARY EQUIPMENT


27.01.2020

Самыми технически продвинутыми в ВМФ России считаются многоцелевые фрегаты дальней морской зоны проекта 22350 «Адмирал Горшков» и «Адмирал Касатонов» (проходит государственные испытания). Фрегаты 22350-го проекта первыми оснастили ЗРК морского базирования с установкой вертикального пуска «Редут». В него входит новейшая радиолокационная станция «Полимент» с четырьмя фазированными антенными решетками, способная одновременно сопровождать до 16 целей.
В боекомплекте ЗРК «Редут» три типа ракет: 9М96Д большой дальности (до 150 километров), 9М96 средней дальности (до 120 километров) и 9М100 малого радиуса действия (до 15 километров). В будущем их дополнит новое изделие, поражающее воздушные цели на дистанциях до 400 километров. Этой разработкой занимается концерн «Алмаз-Антей». За основу взяли «сухопутную» 40Н6 системы С-400 «Триумф». В итоге корабль под защитой ЗРК «Редут» станет практически неуязвимым. Впрочем, комплекс и сейчас неплохо показывает себя на учениях.
Корабельная ПВО «Адмирала Горшкова» действует следующим образом. РЛС «Полимент» обнаруживает воздушную цель и передает данные в боевую информационно управляющую систему «Сигма». Расчет ЗРК захватывает вражеский самолет или ПКР на сопровождение, привязывает зенитную ракету к целевому каналу и производит пуск. Все занимает не больше 30 секунд.
На предельной дальности по цели отстреливаются ракеты 9М96Д и 9М96. По данным производителя, они уничтожат атакующую корабль крылатую ракету с вероятностью 70%, самолет — 80%, вертолет — 90%. Даже близкого попадания боеприпаса достаточно, чтобы 24-килограммовая осколочно-фугасная боевая часть успешно поразила цель. На минимальной дистанции в дело включаются ракеты 9М100, оснащенные инфракрасной головкой самонаведения. Они самостоятельно захватывают цель сразу после пуска.
Для ликвидации средств воздушного нападения, прорвавшихся через ракетный заслон, на современных боевых кораблях имеются зенитно-артиллерийские комплексы. На «Адмирале Горшкове» — два спаренных 30-миллиметровых шестиствольных ЗАК «Палаш» с темпом стрельбы десять тысяч выстрелов в минуту. Управляют ими через оптико-электронные станции, но целеуказание может выдаваться и от РЛС «Полимент». Установки создают настолько высокую плотность огня, что пробиться через него практически невозможно.
РИА Новости

СТОРОЖЕВОЙ КОРАБЛЬ (ФРЕГАТ) ТИПА «АДМИРАЛ ГОРШКОВ» ПРОЕКТА 22350

06.10.2021

В Японском море экипаж корвета Тихоокеанского флота (ТОФ) «Громкий» успешно выполнил зенитные ракетные стрельбы, поразив крылатые ракеты условного противника.
По замыслу мероприятия боевой подготовки корвет вступил в морской бой с кораблём условного противника. В ходе него были задействованы расчёты противовоздушной обороны (ПВО) корвета, которые уничтожили воздушные цели. Стрельба была выполнена зенитным ракетным комплексом (ЗРК) «Редут» по ракете-мишени «Малахит», выпущенной экипажем малого ракетного корабля «Разлив», который играл роль условного противника. Кроме того, экипаж корвета выполнил стрельбу из 100-мм артиллерийской установки А-190.
В ходе мероприятия все системы и зенитный ракетный комплекс отработали в штатном режиме. Стрельбы прошли успешно. Визуальный контроль за выполнением боевого упражнения обеспечивал беспилотный летательный аппарат морской авиации ТОФ. Мероприятие было проведено в соответствии с планом боевой подготовки ТОФ.
Пресс-служба Восточного военного округа



МАЛЫЕ СТОРОЖЕВЫЕ КОРАБЛИ (КОРВЕТЫ) ПРОЕКТА 20380 ТИПА «СТЕРЕГУЩИЙ»

08.12.2021

Российские фрегаты проекта 22350 типа «Адмирал Горшков» получили новые возможности. Теперь установленный на них зенитно-ракетный комплекс (ЗРК) «Полимент-Редут» сможет поражать одновременно воздушные и морские цели.
ВМФ уже завершил серию испытаний, где отрабатывалось уничтожение надводных кораблей условного противника с помощью ЗРК. Как рассказали «Известиям» источники в военном ведомстве, они проходили в несколько этапов на протяжении нескольких лет и завершились в конце осени этого года.
Среди прочих на них был задействован фрегат проекта 22350 «Адмирал Горшков», входящий в состав Северного флота. На определенном этапе запуски ракет осуществлялись ЗРК «Полимент-Редут». Экипаж фрегата отработал не только пуски зенитной управляемой ракеты (ЗУР), но и алгоритм действий во время нанесения таких ударов.
По словам источников, все мишени были поражены, а работы признаны успешными. Удары по морским целям наносились несколькими типами зенитных ракет, но их конкретные наименования не разглашаются.
Теперь штатный ЗРК фрегатов способен не только сбивать беспилотники, крылатые ракеты, самолеты и вертолеты, но и топить корветы, эсминцы и другие корабли противника.
Фрегат «Адмирал Горшков» активно привлекается к испытаниям новых систем вооружения. С его борта в этом году было совершено несколько пусков ракет «Циркон». Минобороны уже сообщало, что в конце ноября он в очередной раз успешно отстрелялся этой ракетой из акватории из Белого моря по морской мишени, которая была расположена на удалении более 400 км.
Сейчас в составе ВМФ числится два фрегата проекта 22350 — «Адмирал Горшков» и «Адмирал Касатонов». Всего же ВМФ получит восемь таких кораблей.
Известия.ру

СТОРОЖЕВОЙ КОРАБЛЬ (ФРЕГАТ) ТИПА «АДМИРАЛ ГОРШКОВ» ПРОЕКТА 22350


ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС
3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»)

Разработка новейшего комплекса ПВО для кораблей ВМФ России «Полимент-Редут» идет в НПО «Алмаз-Антей».
НТЦ «Альтаир», являясь головным в ГСКБ Концерна ПВО «Алмаз-Антей» по комплексам и системам морского базирования, в 2012 году продолжал работы, начатые в структуре ОАО «МНИИРЭ «Альтаир». Прежде всего, это ОКР и участие в поставках серийных образцов по основным темам НТЦ — изд. 3К96 и ЗРК «Штиль-1».
В сухопутном ЗРК 50Р6 «Витязь» используются такие же ракеты, что в ЗРК «Редут» (»Полимент-Редут»), это зенитные ракеты 9М96 и 9М100. В 2011 году изделиями 9М96 и 9М100 стреляли ЗРС С-400 и ЗРК «Редут». В обоих случаях захват цели головкой самонаведения (ГСН) сорвался, и мишени остались не пораженными.
3К96-2 «Полимент-Редут» это корабельный ракетный комплекс ПВО, имеет четыре типа зенитных ракет – малой дальности (9М100Е), средней (9М96Е) и большой (9М96Е2 и 9М96Е2-1), унифицированные с наземным ЗРК С-350 «Витязь».
В 2000-х годах Россия одновременно разрабатывала два типа ЗУР – дальностью 40 км (9М96Е) и 120 км (9М96Е2). Современные газодинамические системы управления уменьшают время смены траектории до 0,025-0,1 С и обеспечивают сверхманевренность независимо от высоты и дальности полета. Ракеты отличаются наличием активной радиолокационной ГСН.
Как отмечалось в 2011 году разработка новейшего комплекса ПВО для кораблей ВМФ России «Полимент-Редут» шла с отставанием от графика. Отставание было связано с дефицитом инженеров в конструкторских бюро концерна. Вместо морского комплекса лучшие конструкторские умы заняты сухопутными. Такая ситуация уже привела к задержке строительства новейших российских фрегатов проекта 22350. Основные трудности возникли при создании радиолокационной станции «Полимент» с фазированной антенной решеткой (ФАР) и морской версии ракеты 9М96, которая должна стать основным оружием ЗРК «Редут». Вместе эти две системы составляют комплекс ПВО «Полимент-Редут».
Весь 2012 год концерна ПВО «Алмаз-Антей» доводил ГСН зенитных ракет 9М96 «до ума» и проводил собственные наземные испытания.
В октябре 2012 года Министерство обороны перенесло на неопределенный срок испытания корабельного зенитно-ракетного комплекса (ЗРК) «Редут», которым должны вооружаться корабли нового поколения. В 2012 году стреляли трижды — два раза с корвета Балтийского флота «Сообразительный» проекта 20380 в море и один раз с наземной установки. Все пуски были не удачными, в августе 2012 года запуск прошел в штатном режиме, но головка самонаведения не смогла захватить цель, и ракета самоликвидировалась.
По итогам испытаний, 1-й Центральный научно-исследовательский институт Минобороны представил заключение: комплекс недоработан, нуждается в устранении множества недостатков. Флотские специалисты особенно недовольны ракетой под индексом 9М96М и РЛС «Фуркэ-2». В ЗРК «Редут» нет собственного радиолокатора обнаружения цели. Эта задача решается РЛС общего обнаружения корабля «Фуркэ», на момент проведения испытаний не достаточно эффективно.
По теме 3К96 в 2012 году выполнен значительный объем работ, который позволяет с уверенностью говорить о завершении в 2013 году испытаний изд. 3К96–3 на кораблях проекта 20380 и сдачи образцов этого изделия ВМФ, а также о проведении предварительных стендовых испытаний, о поставке образца изд. 3К96–2 на головной корабль проекта 22350, его монтаже и испытаниях.
На головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний. На фрегатах проекта 22350 будут установлены 4 модуля ЗРК «Полимент-Редут» по 8 ячеек в каждом (всего 32 ячейки для ЗУР).
Во время брифинга, который состоялся в рамках работы авиасалона МАКС-2013, гендиректор концерна ПВО «Алмаз-Антей» отметил, что испытания нового ЗРК были прерваны в 2012 году по причине пожара на СКР «Сообразительный» (проект 20380). В текущем году корабль после окончания ремонта прибыл для возобновления испытаний ЗРК. Также он сообщил, что на головном фрегате проекта 22350 «Адмирал Горшков» испытания «Редута» начнутся не ранее 2014 года, по факту готовности корабля. При этом комплект ракет 9М96, 9М96Д и 9М100 готов для испытаний.

В начале июня 2014 года экипаж корвета «Сообразительный» ракетой ЗРК «Редут» успешно поразил крылатую ракету, имитирующую ракетный удар условного противника.
11 июня 2014 года экипаж новейшего корвета 20380 «Сообразительный» впервые провёл в Балтийском море тактическое учение с выполнением стрельбы зенитной ракетой. Военные выстрелили по морскому щиту, имитирующему надводный корабль условного противника. Стрельба по мишени выполнялась с использованием зенитного ракетного комплекса морского базирования «Редут».
В ноябре 2014 года корвет Балтийского флота (БФ) «Сообразительный» выполнил стрельбу зенитно-ракетным комплексом «Редут» по крылатой ракете, выпущенной с ракетного катера. Моряки ракетного катера Р-257 уничтожили надводные и воздушные цели, находящиеся на разном удалении от корабля.
В 18 марта 2015 года на морском полигоне Балтийского флота в рамках проведения стратегической командно-штабной тренировки (КШТ) экипаж корвета проекта 20380 «Сообразительный» выполнил задачу по отражению ракетного удара условного противника с боевым пуском зенитной ракеты. В качестве мишени была применена противокорабельная крылатая ракета, пущенная с ракетного катера «Р-257». Стрельбу по мишени экипаж «Сообразительного» выполнил из зенитного ракетного комплекса морского базирования «Редут». Запущенная с корвета ракета успешно поразила назначенную цель. Стрельба проводилась в условиях сложной помеховой обстановки с применением «противником» средств радиоэлектронного противодействия.
Концерн «Алмаз-Антей» завершает испытания новых зенитных ракетных комплексов морского базирования «Полимент-Редут» и «Штиль-1″, сообщил 3 июля 2015 года официальный представитель компании. «В рамках гособоронзаказа 2015 года завершаются испытания новых корабельных зенитных ракетных комплексов «Полимент-Редут» и «Штиль-1″.
Во время выхода в море экипаж корвета «Сообразительный» в сентябре 2015 года отработал задачу по отражению ракетного удара с боевой стрельбой по сложной морской мишени, имитирующей противокорабельную ракету условного противника. Стрельбу по мишени экипаж «Сообразительного» выполнил с использованием зенитного ракетного комплекса (ЗРК) морского базирования «Редут». Ракета-мишень была запущена с ракетного катера «Заречный» соединения ракетных кораблей и катеров Балтийской военно-морской базы.
Запущенная с корвета зенитная ракета успешно поразила назначенную цель. Стрельба проводилась в условиях сложной помеховой обстановки с применением условным противником средств радиоэлектронного противодействия.
В 2015 году на Балтике проводились совместные летные испытания ЗРС морского базирования, установленной на корвете «Сообразительный». Было проведено два успешных пуска ракет 9М96Е.
Эта система в полной комплектации установлена и на фрегате «Адмирал Горшков», который сейчас находится на севере и готовится к совместным летным испытаниям. ПАО «Научно-производственное объединение «Алмаз» имени академика А. А. Расплетина». Фактически за год в НПО провели большой цикл работ на этом корабле, пока он находился на «Северной верфи», отработали радиолокационные средства, теперь выходим на этап предварительных испытаний, в 2016 году начнутся госиспытания системы на этом фрегате.
Ракеты нового поколения отличаются очень высокой маневренностью. Фрегаты типа «Адмирал Горшков» оснащены полным набором ракет «Полимент-Редут» (УВП 3С.97, радары и системы управления), они состоят также на вооружении корветов пр. 20380 (за исключением головного корабля «Стерегущий»). Фрегаты пр. 22350 вооружены четырьмя УВП 3С.97 в обще сложности с 32 ракетными ячейками.

Концерн ВКО «Алмаз-Антей» продемонстрировал на авиашоу МАКС-2017 зенитные ракеты ЗРК С-350 «Витязь» ЗРК «Полимет-Редут».

Дальнобойный вариант 9М96E2-1 предназначен для уничтожения современных пилотируемых и беспилотных летательных аппаратов, масса 598 кг, вес боеголовки 24 кг, длина ТПК 5,608 м, ширина 0,42 м, дальность стрельбы от 2,5 до 120 км, высота поражения от 0,005 до 30 км, максимальная скорость цели 4800 м/с.

Вариант 9M96E2 также предназначен для поражения воздушных и надводных целей, масса 449 кг, боевая часть 24 кг, длина ракеты 5,35 метра, ширина 0,273 м, размах оперения 0,676 м, дальность стрелбы от 2,5 до 120 км, высота поражения от 0,005 до 30 км, максимальная скорость цели 4800 м/с.

Версия ЗУР средней дальности 9M96E имеет массу 370 кг, боеголовка 24 кг, длина 4,522 м, диаметр 0,273 м, размах оперения 0,676 метра, дальность стрельбы от 1,5 до 40 км, высота поражения от 0,005 до 20 км, максимальная скорость цели 1000 м/с.

ЗУР малой дальности 9М100Е предназначен для борьбы с высокоточным оружием, в том числе противокорабельными и противорадиолокационными ракетами и другими беспилотными и пилотируемыми летательными аппаратами, можно разместить на кораблях малого водоихмещения. Масса ракеты 140 кг, боеголовка 14 кг, длина 3,165 м, диаметр 0,2 м, размах оперения 0,536 м. Дальность стрельбы от 0,5 до 15 км, высота поражения от 0,005 до 8 км, максимальная скорость цели 1000 м/с.

По сообщению минобороны России, новейший фрегат «Адмирал Горшков» пр. 22350 в октябре 2018 года выполнил учебные стрельбы в Баренцевом море, успешно выпустив зенитные ракеты «Полимент-Редут» по морским и воздушным целям, и тем самым подтвердил полную боеготовность, корабль уничтожил три воздушные цели на различных высотах и расстояниях, также поразил морской щит, имитирующий небольшую надводную цель. Стрельбы проводились на полигоне Северного флота в Баренцевом море, район был перекрыт для навигации и полетов гражданских самолетов. Успешные испытания «Полимент-Редут» подтверждают полную работоспособность ракетного вооружения головного фрегата «Адмирал Горшков» проекта 22350.

МОДИФИКАЦИИ:
• 3К96-2 «Полиент-Редут» с радиолокационной системой «Полимент» для фрегатов проекта 22350
• 3К96-3 «Редут» версия для корветов проекта 20380, вместо РЛС с ФАР «Полимент» используется РЛС «Фуркэ-2».

ХАРАКТЕРИСТИКИ

Зона поражения аэродинамических целей, км:
• дальность
— минимальная 1,5
— максимальная дальность 60 (120)
• высота
— минимальная 0,01
— максимальная 30 км
Зона поражения баллистических целей, км:
• дальность
— минимальная 1,5
— максимальная дальность 30
• высота
— минимальная 2
— максимальная 25 км
ЗЕНИТНАЯ УПРАВЛЯЕМАЯ РАКЕТА 9М96Е2
Стартовая масса, кг 420
Средняя скорость, м/с 900-1000
Тип наведения инерциальный с радиокоррекцией
Тип головки самонаведения: активная, радиолокационная
Тип боевой части: осколочно-фугасная
Масса боевой часта, кг 24

А. В.Карпенко, ОВТ «Оружие Отечества», 19.03.2015 + доп.

Источники: газета «Стрела» № 12 (155) за декабрь 2015 года, saidpvo.livejournal.com, bastion-karpenko.narod.ru, Пресс-служба Западного военного округа, «Известия», Военное обозрение, Калининград.Ru, ТАСС, Военный паритет и др.

• ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»). НОВОСТИ 2017-2019
• ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»). НОВОСТИ 2015-2017
• ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»). НОВОСТИ 2011-2014

• «ПОЛИМЕНТ-РЕДУТ». ПРОБЛЕМЫ ПОЗАДИ
• ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 1
• ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 2
• МАКЕТ ЗЕНИТНОЙ УПРАВЛЯЕМОЙ РАКЕТЫ 9М100Е НА МАКС-2017
• ГАБАРИТНО-ВЕСОВОЙ МАКЕТ КАССЕТЫ 9М100Е-1.ГВМ НА МАКС-2017
• ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА (ЗРС) С-350Е «ВИТЯЗЬ»
• ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96
• ЗЕНИТНАЯ РАКЕТА МАЛОЙ ДАЛЬНОСТИ 9М100
• МАЛЫЕ СТОРОЖЕВЫЕ КОРАБЛИ (КОРВЕТЫ) ПРОЕКТА 20380 ТИПА «СТЕРЕГУЩИЙ»
• ПЕРВЫЙ СЕРИЙНЫЙ КОРВЕТ «СООБРАЗИТЕЛЬНЫЙ» ПРОЕКТА 20380
• СТОРОЖЕВОЙ КОРАБЛЬ (ФРЕГАТ) ТИПА «АДМИРАЛ ГОРШКОВ» ПРОЕКТА 22350
• МКБ «ФАКЕЛ»
• МОРСКОЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАДИОЭЛЕКТРОНИКИ «АЛЬТАИР» (МНИИРЭ «АЛЬТАИР»)
• НПО АЛМАЗ (ГСКБ АЛМАЗ-АНТЕЙ)
• ОТЕЧЕСТВЕННЫЕ ЗЕНИТНЫЕ РАКЕТНЫЕ И СПЕЦИАЛЬНЫЕ КОМПЛЕКСЫ ВМФ
• КОРАБЛИ И ОРУЖИЕ ВМФ

НЕВСКИЙ БАСТИОН, NEVSKY BASTION.

ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК. ИСТОРИЯ ОТЕЧЕСТИВЕННОГО ОРУЖИЕ, ЗАРУБЕЖНАЯ ВОЕННАЯ ТЕХНИКА. MILITARY-TECHNICAL COLLECTION. HISTORY OF DOMESTIC WEAPONS, FOREIGN MILITARY EQUIPMENT


ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017

ANTI-AIRCRAFT MISSILES AND 9M96E 9M96E2 AT THE MAKS-2017

ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЖУКОВСКИЙ. ИЮЛЬ 2017 Г. ФОТОРЕПОРТАЖ. ЧАСТЬ 2

Фотографии: А.В.Карпенко

Макет зенитной управляемой ракеты 9М96Е.
ЗУР 9М96Е входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРС наземного и ЗРК корабельного базирования.
ЗУР 9М96Е предназначена для поражения современных средств воздушного нападения – пилотируемых средств и беспилотного высокоточного оружия.
ХАРАКТЕРИСТИКИ:
■ Масса ракеты, кг……………………………………….370;
■ Масса боевой части ракеты, кг……………………………..24;
■ Размер ракеты:
— длина, м . |…………………………………………4,522;
— диаметр, м…………………………………………0,273;
— размах крыльев, м…………………………………. .0,676.
■ Зона поражения, км:
— по дальности………………………………………1,5-40,
— по высоте………………………………………..0,005-20;
■ Скорость поражаемой цели, м/с…………………………..1 000

На международном авиасалоне МАКС-2017 в Жуковском Концерн ВКО «Алмаз-Антей» представил семейство зенитных управляемых ракет 9М96 зенитной ракетной системы С-350 «Витязь» и корабельного зенитного ракетного комплекса 3К96 «Полимент-Редут» («Редут»).
Макет зенитной управляемой ракеты в транспортно-пусковом контейнере ЗУР 9М96Е2-1.
ЗУР 9М96Е2-1 входит в состав ЗРК «Триумф», применяется в качестве активного огневого средства ЗРК корабельного базирования.
ЗУР 9М96Е2-1 предназначена для поражения современных средств воздушного нападения – пилотируемых средств и беспилотного высокоточного оружия.
ХАРАКТЕРИСТИКИ:
■ Масса ЗУР в ТПК, кг…………………………………….598;
■ Масса боевой части ракеты, кг……………………………. .24
■ Габариты ТПК
— длина, мм………………………………………….5 608;
— ширина, мм………………………………………….420;
— высота, мм…………………………………………..489.
■ Зона поражения, км
— по дальности………………………………………2,5-120,
— по высоте………………………………………..0,005-30;
■ Скорость поражаемой цели, м/с………………………….4 800;
ВТС «БАСТИОН», 13.10.2017

ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96Е2 И 9М96Е НА МАКС-2017. ЧАСТЬ 1
ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ 9М96
ЗЕНИТНАЯ РАКЕТНАЯ СИСТЕМА (ЗРС) С-350Е «ВИТЯЗЬ»
ЗЕНИТНЫЙ РАКЕТНЫЙ КОМПЛЕКС 3К96 «ПОЛИМЕНТ-РЕДУТ» («РЕДУТ»)
13-Й МЕЖДУНАРОДНЫЙ АВИАЦИОННО-КОСМИЧЕСКИЙ САЛОН МАКС-2017

Зенитная ракета 9М96 для ЗРК наземного и корабельного базирования

МКБ «Факел» с середины 90-х годов разрабатывает зенитные управляемые ракеты нового поколения. Новыми ЗУР должны быть вооружены последние модификации ЗРК С-300ПМ-2, новая система С-400, перспективные комплексы ПВО ВВС и ВМФ, а также на базе этих ракет будут разработаны ракеты класса «воздух-воздух» для вооружения самолетов Су-35 и МиГ-31. Зенитным ракетам присвоен индекс 9М96 и 9М96М (для экспорта 9М96Е и 9М96Е2). Серийное производство налажено в ММЗ «Авангард» (головной завод). Зенитные управляемые ракеты 9М96Е и 9М96Е2 предназначены для использования в составе ЗРК наземного и корабельного базирования. Эти ракеты полностью решают задачу эффективного поражения современных и перспективных аэродинамических и баллистических средств воздушного нападения, в том числе высокоточных ракетных средств и тактических баллистических ракет во всем диапазоне условий их боевого применения. Это достигается благодаря оптимальному сочетанию использования инерциально-командного наведения и самонаведения с режимом «сверхманевренности» ракеты в зоне встречи с целью. Одноступенчатые твердотопливные ракеты 9М96Е и 9М96Е2 выполнены по аэродинамической схеме «утка» с раскрываемым после старта свободно вращающимся хвостовым крыльевым блоком. Эти ракеты полностью унифицированы по составу бортового оборудования, боевому снаряжению и конструкции и отличаются только размерами двигательных установок. С момента изготовления до пуска ракеты находятся в контейнере. Старт ракет производится с неподготовленных в инженерном отношении позиций. Ракеты используют «холодный» вертикальный старт — перед запуском маршевого двигателя они выбрасываются из контейнера на высоту более 30 м. В процессе подъема на эту высоту ракета склоняется в сторону цели с помощью газодинамической системы. Для реализации режима «сверхманевренности» используется газодинамическая система, которая позволяет за 0,025 с увеличить аэродинамическую перегрузку ракеты на двадцать единиц. Оснащение ракет «интеллектуальной» боевой частью обеспечивает высокую эффективность поражения аэродинамических и баллистических средств воздушного нападения. ЗУР поставляются заказчику в окончательно собранном и снаряженном виде в герметичных транспортно-пусковых контейнерах для ЗРС корабельного базирования, и в специальной разборной кассете на четыре ЗУР в ТПК для ЗРС наземного базирования.

Новый комплекс ПВО изменит боевой потенциал «Адмирала Кузнецова»

Российский авианосец «Адмирал Кузнецов» в ходе модернизации получит новейший зенитный ракетный комплекс «Полимент-Редут». Корабль будет оснащен самыми современными ракетами.

Как говорит заместитель главнокомандующего ВМФ РФ вице-адмирал Виктор Бурсук, новая система защиты будет сопоставима с американской AEGIS. Его слова приводит издание Strategic Culture.

«Полимент-Редут» — зенитный ракетный комплекс морского базирования с установкой вертикального пуска, которые состоят из модулей по четыре или восемь ячеек каждый. В одной ячейке располагается один транспортно-пусковой контейнер с ракетой большой или средней дальности — 9М96Е, 9М96Е2 или четыре ракеты малой дальности — 9М100.

9M100 — твердотопливная ракета с дальностью от десяти до пятнадцати километров, оснащенная инфракрасной головкой самонаведения. 9М96Е и 9М96Е2 используют инерционно-командное наведение, а на конечном участке — активное радиолокационное самонаведение.

9M96 — новая ракета, которая в состоянии перехватывать цели на скорости 4800-5000 метров в секунду и на высоте до 35 километров. Она может уничтожать объекты на расстоянии до 150 километров.

В состав ЗРС входит РЛС «Полимент» с четырьмя фазированными решетками, способная отслеживать до 16 цеелй одновременно.

Комбинация трех видов ракет и современной РЛС позволяет системе «Полимент-Редут» выполнять роль сразу трех разных комплексов ПВО, пишет Strategic Culture Она обеспечивает кораблю многуровневую защиту и сокращает время реакции на атаку с воздуха. Вертикальный старт позволяет ракетам поражать цели, приближающиеся с любого направления. По мнению автора статьи Аркадия Савицкого, новая система ПВО даст «Адмиралу Кузнеову» и другим кораблям, на которые она будет установлена, возможность обеспечивать противовоздушную оборону целых районов, что крайне важно для военно-морского флота, выполняющего широкий круг задач в различных регионах мира.

Напомним, что модернизация российского авианосца «Адмирал Кузнецов» должна начаться в мае нынешнего года. Ремонтировать авианосец, приписанный к Северному флоту, будут в Мурманске. Планируется, что в боевой состав корабль вернется в 2021 году.

Адмиралом больше: первый носитель ракеты «Циркон» вскоре пополнит флот | Статьи

Северный флот получит первый штатный носитель гиперзвуковой крылатой ракеты «Циркон». До конца этого года в его состав войдет новейший фрегат проекта 22350 «Адмирал Головко». Корабль способен уничтожать любые цели на море и в воздухе, а также применять гиперзвуковые ракеты по наземным объектам. Эксперты отмечают, что кораблей такого класса не строили с советских времен, фрегаты «адмиральской серии» стали началом нового океанского флота России.

Последнее испытание

План работ на завершающую стадию строительства фрегата «Адмирал Головко» утвержден, сообщили источники «Известий» в военном ведомстве. Согласно документу, все работы по приему корабля в состав Военно-морского флота должны завершится до конца 2022 года.

По словам собеседников издания в настоящее время экипаж корабля завершает обучение и готовится сдавать итоговую проверку. Осенью моряки приступят к испытаниям фрегата в море. До конца года «Адмирал Головко» должен пройти все ходовые испытания, выполнить стрельбу штатным оружием по морским, воздушным и наземным целям. Правда, источники «Известий» отказались пояснить, запланированы ли пуски с борта корабля гиперзвуковых ракет «Циркон».

Базироваться «Адмирал Головко» будет в Североморске. Там завершается строительство причала и инфраструктуры для фрегата. Предполагается, что он войдет в состав 43-й дивизии ракетных кораблей Северного флота (СФ). Это соединение — главная ударная сила СФ. Она включает в себя самые крупные и мощные боевые единицы, в частности, авианесущий крейсер «Адмирал Кузнецов» и флагман Северного флота — атомный ракетный крейсер «Петр Великий».

Весной прошлого года главком ВМФ адмирал Николай Евменов объявил, что фрегаты проекта 22350 станут первыми штатными носителями гиперзвукового оружия. Именно головной корабль этой серии «Адмирал Горшков» проводил испытания новой системы «Циркон», в том числе первые практические пуски. Однако на этом корабле установлена лишь часть комплекса для испытаний «Циркона». Второй корабль — серии «Адмирал Касатонов» — также несет службу в 43-й дивизии ракетных кораблей СФ, но данным видом оружия пока не оснащен. Таким образом, именно «Адмирал Головко» станет первым штатным носителем этой гиперзвуковой ракеты.

Третий не лишний

«Адмирал Головко» станет третьим представителем проекта 22350. Серию заложили в 2006 году. Головной корабль «Адмирал Горшков» передали флоту в 2018 году, следующий — «Адмирал Касатонов» — встал в строй в июле прошлого года.

Всего по плану должно быть создано восемь фрегатов «адмиральской серии», как их называют на флоте. На завершающей стадии сейчас находится «Адмирал Исаков», ведутся работу по строительству «Адмирала Чичагова». В 2020 годы были заложены «Адмирал Спиридонов» и «Адмирал Юмашев», еще два корабля планируется заложить в этом году.

«Адмирал Головко» будут обладать расширенными возможностями, которых изначально не было у его старших собратьев. В частности, на нем установят мощный зенитно-ракетный комплекс «Полимент-Редут», испытанный в прошлом году. Эта система создана на основе сухопутной «С-350 Витязь», она может обстреливать одновременно воздушные и морские цели. В ее арсенал входят ракеты 9М96Е с дальностью до 50 км, 9М96Е2-1 с радиусом действия до 150 км и 9М100, способная перехватить цели на расстоянии до 10 км. Всего на фрегате проекта 22350 находятся 32 установок для зенитных управляемых ракет.

«

Адмиралы» для океана

До фрегатов проекта 22350 корабли океанской зоны в постсоветские годы не строили, отметил экс-начальник главного штаба ВМФ адмирал Валентин Селиванов.

— Все остальные корабли такого класса, которые находятся сегодня в составе флота, появились еще в советские годы, — рассказал адмирал. — Так что эти фрегаты — начало нового океанского флота России. Они могут образовывать мощные корабельные соединения с эффективной системой ПВО и ударными возможностями. Главная задача таких соединений — борьба с корабельными группировками противника, в том числе авианосными. Создавать такие группировки могут военно-морские силы НАТО.

Фрегаты «адмиральской» серии, как отмечал главком ВМФ адмирал Николай Евменов, самые современные боевые корабли России. Они могут действовать в океанской зоне как в одиночку, так и в составе разнородных группировок ВМФ.

Корабли имеют хорошие мореходные качества и отличаются надежностью. В 2019 году «Адмирал Горшков» во главе отряда кораблей ВМФ совершил кругосветный поход, во время которого без серьезных поломок преодолел более 40 тыс. морских миль (74 тыс. км).

На борту «адмиралы» несут внушительный арсенал. В него входят крылатые ракеты «Калибр», противокорабельные «Оникс» и гиперзвуковые «Циркон». На кораблях установлены 130-мм артиллерийская установка А-192М, два 30 мм артиллерийских комплекса «Палаш», противолодочный комплекс «Пакет-НК».

Кроме того, новые фрегаты оснащены эффективной системой радиоэлектронной борьбы, благодаря который они надежны защищены от обнаружения и атак противокорабельных ракет.

Ранее «Известия» сообщали, что на борту кораблей может быть установлен противоминный комплекс «Диаманд», в составе которого есть катера и подводные дроны. Он способен работать на расстоянии до 10 км от корабля, обнаруживая и ликвидируя мины на глубине от 10 до 100 метров. Также на вооружении есть беспилотники и вертолет. Автоматическая система управления (АСУ) позволяет фрегатам координировать действия с кораблями, самолетами и даже наземными подразделениями.

«Противоракетный зонтик» Северного флота получит новое дыхание


Грядущее обретение оперативной боевой готовности перспективными зенитно-ракетными комплексами С-350 (50Р6А) «Витязь», запланированное на IV квартал 2019 года, можно смело причислить к разряду эпохальных этапов становления передовых средств ПВО.

Сверхманевренная зенитная управляемая ракета 9М96Е2 и её менее дальнобойная модификация 9М96Е в разы увеличат противоракетный потенциал надводных корабельных ударных группировок Северного флота в противостоянии с новейшими противокорабельными ракетами противника

Во-первых, наличие активной радиолокационной головки самонаведения сантиметрового / миллиметрового диапазона даёт возможность противоракетам 9М96Е2 перехватывать воздушные цели, скрывающиеся за морским радиогоризонтом, либо возвышенностями рельефа местности, расположенными на расстоянии порядка 5 — 50 км от побережья.

Более того, головка самонаведения ракеты 9М96Е2 оснащена дополнительным терминалом двухсторонней асинхронной линии связи.

Благодаря этому корабельный ЗРК «Редут» сможет работать по скрывающимся за прибрежным рельефом местности крылатым ракетам и авиации противника по целеуказанию от самолётов дальнего радиолокационного обнаружения, а также бортовых радаров истребителей Су-30СМ, Су-35С и Су-57.

Следовательно, ЗРК «Редут» можно смело причислить к категории перспективных морских средств ПВО ХХI века.

Северный флот вооружат арктическими «Торами»

12 06 2019

Во-вторых, новейшие зенитные управляемые ракеты 9М96Е2 оснащены не только аэродинамическими рулями, но и «газодинамическим поясом» двигателей поперечного управления, расположенным в районе центра масс ракеты.

Два яруса из 16 импульсных микроракетных двигателей даёт возможность зенитной ракете 9М96Е2 осуществлять молниеносные поперечные «рывки» на траектории.

Это позволяет перехватывать не только стандартные маломаневренные противокорабельные ракеты «Гарпун» и малозаметные LRASM, но и перспективную ПКР CVS401 «Perseus».

Таким образом, наблюдаемая интеграция в «снаряжение» российских надводных кораблей перспективных ЗРК «Редут» с зенитными ракетами 9М96Е2 спровоцирует заметный «скачок» противоракетного потенциала Северного флота.

Это позволит уровнять возможности с американскими, британскими и французскими корабельными ударными группировками, располагающими зенитными ракетами SM-6 и «Aster-30».

С-300ПМУ-1 9М96


Главная — Поиск — Обзор — Алфавитный указатель: 0- 1- 2- 3- 4- 5- 6- 7- 8- 9
A- B- C- D- E- F- G- H- I- J- K- L- M- N- O- P- Q- R- S- T- U- V- W- X- Y- Z
С-300ПМУ-1 9М96
Деталь С-300
Российская зенитная ракета. Новая версия С-300ПМУ с ракетами 9М96Е и 9М96Е2. Система также могла стрелять ракетами более ранних моделей серий 5В55 или 48Н6.

АКА : С-300ПМУ-1.

В 1999 году МКБ «Факел» объявило о разработке новых модификаций ракет 9М96Е и 9М96Е2.Разработка этих новых ракет началась в 1980-х годах. Ракеты имели соответственно массу 330 и 420 кг, дальность от 1 до 40 и от 1 до 120 км, высотные возможности от 5 до 20 и от 5 до 30 км. Оба были выброшены холодным газовым баллончиком из вертикальных пусковых установок контейнеров, двигатель загорелся на высоте 30 м над контейнером. Они были оснащены автономным инерциальным наведением с обновлением с земли, а также применялось газодинамическое рулевое управление. Вблизи цели они были способны на то, что русские называли «сверхманеврированием», имея возможность развернуться на 20 градусов за 0.025 секунд. Испытания показали, что ракеты имеют 70% -ную вероятность поражения при перехвате боеголовок тактических ракет с расстоянием промаха в несколько метров. Эта исключительная точность позволяла нести легкую (24 кг) боеголовку. Мобильная пусковая установка несла четыре ракетных контейнера. В варианте С-300ПМУ-1 пусковые установки для ракет 5В55Р, 48н6Е или 48Н6Е2 могли быть взаимозаменяемо установлены на одной машине. К моменту запуска в производство последней модификации МКБ «Факел» произвело более 16 основных типов зенитных ракет, 30 модификаций этих базовых модификаций и экспортировало ракеты более чем в 50 стран мира.



Семейство : земля-воздух, запускаемый транспортным средством. Страна : Россия. Агентство : Бюро Алмаз, Грушин.

Вернуться к началу страницы
Главная — Поиск — Обзор — Алфавитный указатель: 0- 1- 2- 3- 4- 5- 6- 7- 8- 9
A- B- C- D- E- F- G- H- I- J- K- L- M- N- O- P- Q- R- S- T- U- V- W- X- Y- Z
© 1997-2019 Марк Уэйд — Контакт
© / Условия использования

С-400 против Patriot и THAAD

С-400 противPatriot PAC-3

Согласно приведенной выше таблице, С-400 представляет собой самый совершенный серийно выпускаемый зенитно-ракетный комплекс в мире. Его ближайший соперник — американский Patriot, обе системы которого способны сбивать как самолеты, так и баллистические ракеты. Вот сравнение технических параметров:
С-400 может сбивать цели, движущиеся со скоростью 17 км/час. (в то время как Patriot/PAC-3 мог сбивать только цель, движущуюся со скоростью 8 км/час)

С-400 может вести одновременный обстрел 72 целей и сопровождать 160 целей на скорости.Для Патриота такие же параметры: 36 и 125 целей

С-400 обнаруживает цель на расстоянии 600 км и может поражать на дальности 400 км (с новейшей ракетой 40Н6Е, которая только что прошла успешные испытания). Patriot может обнаружить самолет на расстоянии 180 км, а ракету противника — на расстоянии 100 км. 50 метров с максимальной высотой 25 км

Время развертывания С-400 и Patriot PAC-3 составляет 5 минут и 25 минут соответственно.

Различные информированные источники сообщают, что для поражения самолета с вероятностью не менее 0,99 потребуется пуск 1-2 ракет С-400 или 2-3 ракет Patriot. В случае отражения атаки баллистических ракет соотношение будет 1/2 или 3 в пользу С-400.

Использование системы «Патриот» в реальных ситуациях развертывания оставляет место для сомнений в ее эффективности. Например, после войны в Персидском заливе 1991 года выяснилось, что только процент иракских ракет SCUD был фактически сбит батареями Patriot, охранявшими Саудовскую Аравию и Израиль.В случае ракетного удара Ирака по казармам американских военных в Дахране (Саудовская Аравия) в феврале 1991 г. провал перехвата Patriot обернулся трагедией – 27 военнослужащих погибли, около 100 ранены. В 2003 г. также улучшились общие показатели; были также случаи неудачных перехватов устаревших баллистических ракет, запущенных армией Саддама в первые дни вторжения. Эффективность комплексов Patriot оказалась низкой, несмотря на почти идеальные условия: малоскоростные цели, одиночные пуски, отсутствие РЭБ и ложные цели.Сообщается, что после 1991 и 2003 годов были проведены значительные модернизации, но саудовский опыт противодействия йеменским ракетам (сопоставимым с теми, что использовались иракцами) показывает почти такую ​​же неэффективность — см. ракетный удар по Эр-Рияду в ноябре 2017 года.

Боевое применение систем «Патриот» также выявило некоторые недостатки системы: высокую чувствительность к засасыванию песка и нестабильное электроснабжение. Также были сообщения о случайных запусках.

Тем не менее, С-400 еще предстоит испытать в бою, поэтому нет никаких записей о том, что он стрелял во время реального боя.Система была развернута в Сирии, но еще не поразила ни одной цели. Поступали сообщения о том, что развертывание С-400 фактически превратило российскую оперативную зону над Сирией в «запретную для полетов зону». Некоторые западные СМИ сообщают, что коалиция во главе с США и израильские самолеты избегают зоны, прикрываемой С-400.

Интересно отметить, что Китай, у которого есть собственная система противовоздушной и противоракетной обороны, решил купить С-400. Следует помнить, что Турция сначала выбрала, а затем отвергла китайское предложение по системе ПВО.

Считается, что усиление активности самолетов США в Южно-Китайском море вынудило Китай купить С-400 у России; в процессе признания того, что его собственной отечественной системы ПВО недостаточно для противодействия современным американским самолетам, таким как F-35 и F-22. Китай, который является первым международным заказчиком, получившим С-400, должен провести испытания системы в августе или сентябре 2018 года. как F-35 и китайский J-20, которые отличаются малой радиолокационной заметностью.Точно неизвестно, насколько эффективна эта возможность обнаружения объектов-невидимок. Но достаточно сказать, что западные комментаторы искренне обеспокоены тем, что С-400 может превратить F-35, на разработку которого ушло около 396 миллиардов долларов США, в обычный самолет 4-го поколения, что фактически сведет на нет его технологическое и ценовое преимущество. То же самое относится и к китайскому J-20, если С-400 будет закуплена Индией.

Противодействуя ракетам С-400, Пакистан заявляет, что его «беспилотники-невидимки» способны помешать системе противоракетной обороны Индии последние отчеты.ЗРК российского производства уже переброшены в индийскую провинцию Пенджаб, граничащую с Пакистаном.

Ранее различные СМИ сообщали, что ракетные батареи С-400 дислоцировались на одной из пяти баз индийских ВВС (IAF) в штате, который граничит с Пакистаном и также находится недалеко от линии фактического контроля (LAC). спорная граница с Китаем.

Интересно, что Китай уже располагает С-400, которые коммунистическая страна, как сообщается, разместила в Синьцзяне и Тибете, через Ладакх и Аруначал-Прадеш соответственно, на фоне пограничного противостояния с Индией.

Усиление ПВО Индии

Развертывание Индией С-400 направлено на усиление потенциала противовоздушной обороны страны. Она рекламируется как одна из самых сложных систем такого рода в мире.

Имея дальность действия 400 км, С-400 «Триумф» может защитить свой «пузырь» ПВО (область, которую он может защитить) от различных видов оружия, таких как ракеты, ракеты, крылатые ракеты и даже самолеты.

Российские официальные лица заявили, что поставка первой единицы началась в ноябре прошлого года.

Заслуживают внимания не только защитные способности С-400, такие как блокирование доступа и блокирование территории, но и его потенциальные наступательные способности, которые также кажутся огромными.

Комплекс обеспечивает эшелонированное прикрытие за счет комбинации ракет 9М96Е с дальностью 40 км, 9М96Е2 с дальностью 120 км, 48Н6 с дальностью 250 км и 40Н6Е с дальностью 400 км. Такой концентрический круг обороны позволяет С-400 защищать большие площади, важные цели, а также саму систему от возможных атак.

Изображение файла: Ракета С-400

С-400 «Триумф» отличается высокой мобильностью. Его можно запустить уже через пять минут после прибытия на новое место. Это дает преимущество в более легком и более частом перемещении, что значительно затрудняет обнаружение злоумышленниками.

Еще одной характерной особенностью системы является ее потенциальная наступательная способность. Очевидно, это может ограничить использование противником собственного воздушного пространства. В случае с Пакистаном из-за его географического положения и протяженной границы, которую он разделяет с Индией, С-400 прикроет большую часть страны.

Принимает ли Пакистан какие-либо контрмеры?

Напрашивается вопрос: какие стратегии и оружие есть в арсенале Пакистана для противодействия С-400?

Журналист и редактор Global Conflict Watch из Пешавара Фарзана Шах заявила EurAsian Times, что «приобретение Индией С-400 является продолжением стремления Дели проецировать свою военную мощь в регионе. Эта система повысит возможности ПВО Индии. Однако это приобретение было спланировано, и поэтому Пакистан знал о нем .

Шах сказал, что в ответ на приобретение Индией этой системы Пакистан ввел в действие систему с аналогичными возможностями в форме HQ-9B. « ВВС Пакистана также оценивают еще одну высотную ЗРК большой дальности. С-400 — дорогая система ПРО, поэтому использовать ее в качестве ЗРК будет дорого и контрпродуктивно », — считает она.

В середине октября прошлого года Джейнс сообщил, что Межведомственное управление по связям с общественностью (ISPR), медийное крыло пакистанских вооруженных сил, выпустило пресс-релиз, в котором говорится, что силы ПВО пакистанской армии (ПА) приняли на вооружение вариант ЗРК HQ-9 китайского производства на их вооружении.

Зенитные ракеты HQ-9/P пакистанской армии. (через Твиттер)

HQ-9/P может работать как часть объединенной сети противовоздушной и противоракетной обороны. В ISPR отметили, что система будет использоваться для «значительного усиления» «комплексной эшелонированной интегрированной противовоздушной обороны (CLIAD)» вдоль границ Пакистана.

Дальность поражения этой системы по крылатым ракетам и самолетам составляет более 100 километров с заявленной высокой «вероятностью поражения одиночными выстрелами».Однако считается, что этот диапазон фактически относится только к самолетам. Считается, что дальность поражения крылатых ракет и других подобных целей составляет около 25 км.

Пакистанский журналист Сайед Али Аббас, управляющий редактор Global Defense Insight, сказал, что, хотя Пакистан не может позволить себе покупку дорогостоящей системы противоракетной обороны, такой как С-400, из-за экономических ограничений, у страны уже есть инструменты для противодействия приобретению Индией С-400 в его инвентарь.

Изображение файла: Путин и Моди

» Например, пакистанские ракеты способны пробить С-400; Технология РГЧ может оказать существенное влияние на С-400.Более того, поскольку беспилотники приходят на помощь на поле боя и доказывают свою эффективность в нейтрализации различных систем противовоздушной обороны, у Пакистана также есть возможность приобрести у ВВС Пакистана турецкие беспилотники Bayraktar в сочетании с имеющимся у них боевым беспилотником », — сказал он. объяснил.

В июле прошлого года сообщалось, что Пакистан хочет приобрести у Турции вооруженные беспилотники, одновременно стремясь углубить и без того прочное двустороннее сотрудничество с Анкарой.

Шах рассказал о других стратегиях, которые ВВС США должны иметь дело с С-400. «Варианты варьируются от подавления радара С-400 с использованием возможностей дистанционного подавления до его уничтожения с помощью насыщенных атак беспилотников. Радар системы может обнаружить сотни целей, но у каждого полка есть только ограниченное количество ракет-перехватчиков. »

Еще одно оружие, которое Пакистан потенциально может использовать для борьбы с С-400, — беспилотник-невидимка ZF-1. Этот беспилотник был создан специально для атаки хорошо защищенных целей.Беспилотник был представлен UAS Global на проходящей раз в два года выставке вооружений в Пакистане IDEAS в 2018 году.

По мнению некоторых экспертов, Пакистан также может получить косвенную выгоду от проведения совместных военных учений с дружественными странами, уже обладающими С-400, такими как Китай и Турция. Такие учения могут помочь Пакистану определить сильные и слабые стороны системы.

Таким образом, получается, что С-400 не ставит ни одного из соперников Индии в серьезное преимущество или невыгодное положение.По этому поводу Мигель Миранда, основатель филиппинского ресурса оборонной промышленности «Гонка вооружений в Азии 21-го века», сказал EurAsian Times: « Система ПВО театра военных действий С-400, возможно, является лучшей в своем роде в мире. Но я должен настаивать на том, что это не меняет никакого «уравнения» по обе стороны линии контроля. Кроме того, это оборонительная система, предназначенная для защиты больших участков национальной территории от угроз с воздуха. На протяжении десятилетий Индия нуждалась в таком зонтике над своей столицей и другими уязвимыми регионами. »

Далее он подчеркнул проблему, с которой сталкивается Индия, заявив, что даже при полностью развернутых С-400 в воздушном пространстве страны все еще остаются зияющие бреши, назвав это «прискорбным, но неизбежным». Он объяснил, что из-за размера Индии и ее разнообразного климата создание почти постоянной системы противовоздушной обороны является длительной и дорогостоящей задачей.

«Вот почему я надеюсь на продолжающиеся усилия DRDO с XR-SAM и различными тактическими ракетами, поскольку они помогут сдерживать соперников Индии в долгосрочной перспективе», — сказала Миранда перед завершением.

«С-400 Триумф» — Ракеты ПВО (Часть 3 из 3)

Наша научная сила превзошла нашу духовную. У нас есть управляемые ракеты и заблудшие люди. » Мартин Лютер Кинг-младший;

Что ж, на этот раз мы должны согласиться не согласиться с мистером Лютером Кингом. Как мы можем защищать наше воздушное пространство без управляемых ракет? В этой, третьей и заключительной, части данной статьи рассматриваются особенности и возможности ракет системы С-400.

Комплекс

С-400 — это принципиально ЗРК с комплексом ракет, способным нейтрализовать все возможные воздушные вторжения. В части 1 и части 2 статьи объясняются особенности и характеристики системы, подсистем и связанных с ними компонентов/структур. В этой части речь пойдет об особенностях ракет, связанных с С 400 системы

.

Ракеты S 400

Ракеты «земля-воздух» (ЗРК) S 400 перечислены в таблице ниже. Все ракеты представляют собой ЗРК наземного базирования с точным наведением для преследования и уничтожения приближающейся цели. Ракета 40Н6Е является баллистической, тогда как ракеты серии 9М6Е являются высокоточными крылатыми ракетами.Выбор и пуск ракеты зависят от местоположения, характера и скорости цели. Варианты ракет С 400 перечислены ниже с указанием их возможностей.

9M96E 9M96E 9M96E 9M96E2
5
6
8 600315
8
58 600319
60036
модели 5 48N6E3 9015 40N6E
Max Speed ​​ Mach 65 Mach 12 Mach 3 MACH 3 MACH 3
5-250 км до 400 км 1-40 км 1-120 км
Высота Overagement 0. 01-30 km до 30 км 0.01-20 км 0.01-20 км 0.005-40 км
Максимальная скорость приближающейся цели MACH 14 MACH 14 MACH 14 MACH 14
Длина корпуса ракеты 7.5 м 7.5 м 4,5 м 5,7 м 5.7 м
диаметр ракеты 0.515 м 0.515 м 0,24 м 0,24 м
Общий вес 2635 кг 1893 KG 330 420 кг 420 кг
Warhead Вес 180 кг 315 кг 24 кг 24 кг 24 кг
Тип руководства / Дома

Путешествия через ракету Active Radar Active Radar
НЕТ из ракет, загруженных на запуск до 4 до 4 до 16 до 16

ракета средней дальности ( 48N6E)

48Н6Е3 — ракета класса «земля-воздух» большой дальности с улучшенными возможностями противоракетной обороны (ПРО). Эта ракета предназначена для поражения баллистических ракет средней дальности со скоростью до 15 Маха и дальностью до 3500 км. Ракета имеет твердотопливный двигатель, современную авионику с полуактивной головкой самонаведения и устойчивостью к интенсивным помехам, а также соответствует требованиям электронных мер противодействия (ECM).

Источник изображения: https://thaimilitaryandasianregion.wordpress.com/

При максимальной дальности полета 250 км он может сбивать воздушные цели, летящие на высоте от 10 до 30 000 метров, и баллистические цели на расстоянии от 7 до 60 км.Цели баллистических ракет могут двигаться со скоростью более 12 Махов, поскольку они повторно входят в атмосферу земли, а затем падают на поверхность земли под действием гравитации. Новая ракета 48Н6Е3 является модернизированной версией ракеты 48Н6Е2. Поскольку диаметр ракеты составляет 51,5 см, в каждую трубу контейнера может войти только одна ракета.

Ракета большой дальности (40Н6Е)

40Н6 — гиперзвуковая ракета большой дальности, предназначенная для поражения маломаневренных целей, таких как тяжелые или средние военные самолеты, такие как транспортные средства, бомбардировщики, заправщики и РЭБ/ДРЛО на расстоянии до 400 км. Система наведения состоит как из полуактивной, так и из активной радиолокационной ГСН внутри носового обтекателя. 40Н6 — баллистическая ракета класса «земля-воздух». Головка самонаведения может поражать цели вне радиовидимости (загоризонтной) наземных локаторов.

Источник изображения: https://thaimilitaryandasianregion.wordpress.com/

ГСН ракеты по наземной команде можно переключить в режим поиска и самостоятельно наводить цели. Ракета предназначена для поражения всех дозвуковых тяжелых боевых самолетов.Дальность полета вдвое больше, чем у 48Н6Е2 с двухступенчатой ​​силовой установкой, большим корпусом двигателя и большей пороховой нагрузкой. В одну трубку-контейнер может поместиться только одна ракета, так как диаметр всего 51,5 см.

Ракеты средней дальности (9М96Е и 9М96Е2)

Ракеты серии 9М96 — малой средней дальности с активным радиолокационным наведением. Ракета 9М96Е имеет дальность 40 км, тогда как 9М96Е2 имеет дальность 120 км. Поскольку диаметр обеих ракет составляет 0,24 метра, в каждую трубу-контейнер помещается четыре ракеты.Эти ракеты спроектированы как радиолокационные ГСН прямого действия. Он использует утки и ракеты-носители для достижения чрезвычайно высокой перегрузки и маневренности. Канал передачи данных от радара облегчает коррекцию на полпути. Он имеет осколочно-фугасную боевую часть массой 24 кг, предназначенную для производства управляемой осколочной детонации с использованием нескольких инициаторов. Интеллектуальный радиовзрыватель используется для управления синхронизацией и схемой боеголовки. M/s Fakel, создатель этой ракеты, заявляет, что вероятность поражения одним выстрелом составляет 70% против ракеты класса Harpoon и 90% против пилотируемого самолета.

Источник изображения: https://thaimilitaryandasianregion.wordpress.com/

9М96Э — одноступенчатая ракета со спаренной системой наведения. Он имеет активное радиолокационное самонаведение на конечном этапе и инерциальную навигацию на крейсерском этапе. Ракета значительно легче и оснащена активной головкой самонаведения. Система динамического управления позволяет ракете 9М96 маневрировать до 20 перегрузок.

Модель 9М96Е2 оснащена более крупным и мощным гребным двигателем с большей удельной мощностью.При небольшой разнице в габаритах и ​​массе 9М96Е может поражать цели на высоте от 5 м до 20 км, а 9М96Е2 — до 120 км.

Ракета 77Н6

Серия

77Н6 представляет собой баллистическую ракету нового поколения, которая в настоящее время находится на стадии испытаний. В отличие от других российских ЗРК, ракеты 77Н6 используют технологию «попадание на поражение» и предназначены специально для уничтожения боеголовок баллистических ракет. Ракеты 77Н6-Н и 77Н6-Н1 — первые отечественные ракеты с инертной боевой частью, способные уничтожать ядерные боеголовки силой удара с высокой точностью и скоростью.Для таких ракет взрывчатка не требуется.

Изображение предоставлено: https://www.nextbigfuture. com

Столкновение на скорости 7 км/с гарантирует уничтожение цели. Противоракеты 77Н6-Н и 77Н6-Н1, способные сбивать цели как низколетящие спутники, так и гиперзвуковые ракеты, имеющие скорость около 6-7 Маха. Эта ракета может стать модернизацией системы С400 в ближайшем будущем.

Упаковка ракет в контейнеры 5П85С/Т ТЭЛ

Каждый контейнерный контейнер Transporter Erector Launcher (TEL) может вмещать либо один из 48N6E или 40N6E, либо комбинацию из четырех 9M96E/9M96E2.В зависимости от восприятия угрозы и задачи может быть определена комбинация ракет. В общей сложности 16 ракет 9М96 могут быть загружены на один ТПУ, имеющий 4 контейнера. В противном случае мы можем иметь комбинацию из четырех 48Н6Е или 40Н6Е на ТЕЛ.

Последовательность запуска

Источник изображения: https://thaimilitaryandasianregion.wordpress.com/

Вся система управляется командно-штабной машиной. Угрозу с расстояния 400 км может обнаружить радар дальнего наблюдения «Большая птица», способный одновременно отслеживать несколько целей. Трехмерный радар раннего предупреждения и обнаружения «Сырная доска» (96L6E), работающий в C-диапазоне, также может использоваться вместо дальнего наблюдения. Clam Shell (76N6) — это маловысотный радар FMCW для поиска и обнаружения, который может обнаруживать и отслеживать приближающиеся и удаляющиеся цели с низкой RCS. После подтверждения положения цели оно передается на РЛС поражения или РЛС управления огнем 92Н6Е. Решение о выборе наиболее подходящей ракеты для перехвата приближающейся цели/угрозы будет приниматься командным пунктом.По получении команды производится пуск соответствующих ракет из ТПУ 5П85ТЭ2 для поражения цели.

Заключение

Интеграция системы S 400 в существующую систему ПВО является очень важным мероприятием. Производительность системы после развертывания должна быть проверена на соответствие установленным спецификациям. Причины перехода на российскую систему вместо западной чисто технические, и благоразумие принятого Индией решения будет ратифицировано в последующие годы.

Заглавное изображение Courtsey: https://militarywatchmagazine.com/article/

Отказ от ответственности : взгляды и мнения , выраженные автором , не обязательно отражают взгляды правительства Индии и оборонных исследований и исследований .

Каталожные номера

http://www.almaz-antey.ru/

http://roe.ru/eng/

http://roe.ru/rus/catalog/air-defence-systems

http://roe.ru/eng/catalog/air-defence-systems/air-defence-systems-and-mounts/s-400-triumf/

https://www.lockheedmartin.com/en-us/products/thaad.html

https://www.defenseworld.net/feature/20/

https://www.army-technology.com/projects/

https://missilethreat.csis.org/defsys/

https://www.zerohedge.com/news

https://www.ausairpower.net

https://www.bbc.com/news/world-asia-india-45757556

https://timesofindia. indiatimes.com/индия

https://www.armyrecognition.com/

https://www.financialexpress.com/

https://akm-img-a-in.tosshub.com/indiatoday

https://www.indiatoday.in

https://economictimes.indiatimes.com/news/defence

ttps://thediplomat.com/2019/06/

https://thaimilitaryandasianregion.wordpress.com/

https://theprint.in/defence

http://www.deagel.com/Defensive-Weapons

http://www.bharat-rakshak.com/IAF/today/contemporary/325-sad.html

http://www.bharat-rakshak.com/IAF/today/contemporary/328-bmd.html

http://www.indiandefencereview.com/news/

http://www.sps-aviation.com/news

https://geopoliticfutures.com/profiling

Почему российская система ПВО С-400 смертоноснее, чем вы думаете

Ключевой момент:  С-400 может угрожать жизненно важным самолетам ДРЛО Америки.

Соглашение Саудовской Аравии о покупке зенитно-ракетного комплекса С-400 «Триумф» у России является серьезным ударом по США и их европейским союзникам.

Сделка следует за соглашением Турции о покупке С-400 на сумму 2,5 миллиарда долларов и продолжающимися переговорами с Египтом о С-400. У Египта уже есть система С-300ВМ (также известная как «Антей» 2500), которая может поражать баллистические ракеты малой и средней дальности, крылатые ракеты, высокоточное оружие, стратегическую и тактическую авиацию, а также самолеты дальнего радиолокационного обнаружения и радиоэлектронной борьбы.(Первоначально С-400 назывался С-300 ПМУ-3.)

Среди других стран с системой С-300 находится Греция, союзник НАТО, которая получила их с Кипра, когда турки пригрозили Кипру войной, если страна не откажется от своих ракет. Таким образом, они были даны Греции для разрядки кризиса с Турцией.

Есть и другие пользователи этих систем. Конечно, есть Китай, а также Индия, Украина, Венесуэла и член НАТО Болгария, и это лишь некоторые из них.

Но С-400 меняет правила игры.Причина в том, что система С-400 может запустить несколько ракет-перехватчиков. С-400 поддерживает четыре различных ракеты — серии 40Н6Е очень большой дальности (400 км), 48Н6 большой дальности (250 км), 9М96Е2 (120 км) и малой дальности 9М96Е (40 км). Для сравнения, американская система Patriot поддерживает только одну ракету-перехватчик с дальностью 96 км.

Но это еще не все. 9М96Е2 – одна из жемчужин системы С-400. Он летает со скоростью 15 Маха (около 5000 метров в секунду или 18 500 км/ч), может поражать цели на высоте до 5 метров от земли и может маневрировать с перегрузкой до 20 G (человек может выдержать не более 9 G со специальными приспособлениями). скафандры и каски и всего на несколько секунд).Он предназначен для поражения проникающих самолетов и ракет, летящих «за пределы палубы» или непосредственно над землей, и нейтрализации крылатых ракет.

Доктор Карло Копп, один из ведущих мировых аэрокосмических экспертов, говорит, что С-400 имеет дополнительные радары обнаружения, предназначенные для поражения современных самолетов-невидимок, таких как F-22 и F-35. Они работают в нескольких диапазонах частот, включая диапазоны VHF и L, которые могут «видеть» истребители с защитой от невидимости.

Конструкции Stealth были построены на низком уровне обнаружения радарами X-диапазона, наиболее распространенными военными и гражданскими радарами (другие, такие как C-диапазон — теперь известный как диапазон G/H — менее распространены).F-35 имеет стелс-защиту в основном в передней части самолета, а это означает, что когда он отворачивается от своей цели, он уязвим. Со временем вся система противовоздушной обороны США и их союзников, базирующаяся в первую очередь на частоте X, устареет, поскольку Китай и Россия перейдут к малозаметным самолетам и ракетам.

Наряду с модернизацией радаров (которые могут быть поставлены или не поставлены иностранным заказчикам), Россия имеет мощную интегрированную систему противовоздушной обороны, хотя размер ее действительно современного парка самолетов довольно мал по сравнению с Соединенными Штатами и НАТО. Россия потеряла десятилетие в гонке вооружений, когда у нее не было денег на разработку и производство новых самолетов, а ее экономика сегодня едва поддерживает приобретение эффективного количества новой техники. Действительно, одна из причин, по которой Россия разработала свою систему противовоздушной обороны наряду с желанием противостоять американским самолетам-невидимкам и крылатым ракетам, заключается в том, что она не могла позволить себе большой парк современных истребителей. (Администрация США и Конгресс должны обратить пристальное внимание на ограниченные наступательные возможности России, что не так уж часто делается в дни антироссийской истерии в Вашингтоне.)

Одно из применений ракеты большой дальности С-400 — против дистанционных систем, включая летающие командные пункты и самолеты, такие как E-3 Sentry AWACS. Эти самолеты, которые используются США и их союзниками по НАТО с эскадрильей, дислоцированной в Японии на авиабазе Кадена и в ОАЭ на базе Аль-Дафра, уязвимы для перехватчиков С-400 и теряют защиту на расстоянии. Возможно, мы приближаемся к концу возможностей ДРЛО, которые изначально были разработаны в 1960-х годах.

С-400 также может противостоять баллистическим ракетам, что, несомненно, привлекло интерес Саудовской Аравии.Насколько он хорош против баллистических ракет? Никто не знает наверняка.

Решение Саудовской Аравии купить С-400, вероятно, связано с более ранней покупкой Египтом С-300ВМ и желанием получить С-400. Саудовская Аравия и другие страны Персидского залива, вероятно, заплатили за оружие Египта.

Россияне определенно совершили прорыв в продаже оружия некоторым странам НАТО с неопределенным будущим в блоке (например, Греции, Турции) и сильным странам-клиентам США, таким как Саудовская Аравия, и другим странам Персидского залива, таким как ОАЭ.Один непосредственный новый пример: Россия заявляет, что ОАЭ всего через несколько месяцев купят грозный многоцелевой истребитель Су-35, нынешнюю королеву истребительного флота ВВС России.

Российский прорыв имеет технологический смысл. У США нет настоящего конкурента системе С-400, и США не хотят, чтобы такие системы распространялись. Слишком плохо и слишком поздно.

Первоначально эта статья появилась под номером в Asia Times в октябре.

Изображение: Reuters.

Истинные причины противодействия США закупке Турцией С-400

Угроза санкциями США против Турции и ее предыдущее исключение из программы F-35 коренятся в необъявленных мотивах и неспособности признать, что ракетный комплекс Patriot не является тем, за что себя выдает.

Соединенные Штаты объявили о санкциях в отношении основных оборонных и военно-промышленных вооружений Турции спустя годы после решения страны закупить российские системы ПВО С-400.

В заявлении госсекретаря США Майка Помпео подтверждается, что меры принимаются в соответствии со статьей 231 Закона о противодействии противникам Америки посредством санкций, или CAATSA.

Что поставлено на карту?

Решение Турции заняться российскими ракетными комплексами С-400 вызывает споры с момента первого объявления о нем.

Несмотря на призывы США к Турции не закупать С-400, Турция утверждала, что США не предлагают альтернативную систему ПРО.

Между тем союзники по НАТО также выразили обеспокоенность по поводу безопасности данных, учитывая, что турецкий подсекретариат оборонной промышленности планировал связать систему F-35 с сетью ВВС Турции (HvBS).

Это было бы необходимо, чтобы реализовать весь потенциал истребителя-невидимки, который работает в тандеме с информационными и информационными сетями, управляющими его передовым программным обеспечением.

Первоначально США опасались, что подключение S400 к HvBS создаст серьезную оперативную угрозу безопасности, что может привести к тому, что данные, собранные F-35, в конечном итоге будут переданы России, что может поставить под угрозу боевую эффективность истребителя или его скрытность. .

Но турецкое правительство отвергло такие утверждения, заявив, что F-35 и интегрированная в НАТО сеть обороны будут работать в отдельной сети от российского С-400.

Создатели F-35 ранее хвастались тем, что его революционная технология обеспечивает радиолокационную сигнатуру размером с мяч для гольфа, обеспечивая скрытность при выполнении важных миссий, на годы опережая другие истребители-невидимки, используемые во всем мире.

Другие опасения заключаются в том, что любые операции F-35 в Турции могут быть обнаружены с помощью ее собственного радара С-400, и эти данные могут быть использованы Россией для улучшения обнаружения и наведения на цель истребителя-невидимки F-35.

На слушаниях в Сенатском комитете по вооруженным силам генерал армии США Кертис Скапарротти, командующий европейским командованием и верховный главнокомандующий объединенными силами НАТО в Европе, выступил против продажи F-35 Турции, если она приобретет С-400. Тем не менее Турция пошла дальше и подписала соглашение о приобретении ракетной системы С-400 в сентябре 2017 года, внося предоплату за ее поставку, ссылаясь на свои интересы национальной безопасности и потребности обороны.

Patriot  недостатки

Турция, которая ранее пыталась закупить американские ракетные системы Patriot для удовлетворения своих внутренних оборонных потребностей, несколько раз получала отказ, прежде чем сделать выбор в пользу С-400.В свете отчета Конгресса , в котором подчеркиваются недостатки в эффективности американских ракет Patriot за десятилетия их использования, было обнаружено, что С-400 лучше отвечает интересам Турции в области безопасности.

Несмотря на свою флагманскую ракетную платформу, Командование будущего армии США объявило о своем намерении закупить израильские системы вооружения «Железный купол»  6 февраля 2019 года, «чтобы удовлетворить краткосрочную потребность во временном средстве защиты от непрямого огня (IFPC) Это идет вразрез с тем фактом, что у США уже есть хорошо зарекомендовавшая себя платформа противоракетной обороны для своих вооруженных сил.

Совсем недавно Саудовская Аравия, преданный союзник США и закупщик батарей Patriot, подвергла их испытанию и обнаружила, что они сильно нуждаются в нескольких системных сбоях.

В ходе неоднократных ракетных ударов повстанцев-хуситов с использованием несложных баллистических ракет системы противоракетной обороны Patriot раз за разом терпели неудачу, и зачастую эффектно.

Несмотря на заявления Саудовской Аравии об успехах в уничтожении ракет хуситов, она, тем не менее, обратилась к России с просьбой о приобретении платформы противоракетной обороны С-400 после неоднократных неудач на фронте Patriot.

С-400 настолько хорош, насколько хороши его ракеты, демонстрируя лучшие характеристики, поскольку более новые конструкции ракет заменяют старые варианты, эффективно увеличивая дальность и точность. В настоящее время С-400, достигающие дальности до 400 км, могут одновременно вести огонь несколькими перехватчиками. В отличие от этого, Patriot может запускать только одну ракету-перехватчик за раз с дальностью 96 км.

С-400 также оснащена гиперзвуковой ракетой 9M96E2, благодаря которой Турция продвинулась вперед в оборонных технологиях на десятилетия вперед.Ракета может летать со скоростью 15 Маха или пять километров в секунду, поражая цели на высоте пяти метров над землей, маневрируя с невероятной скоростью 20G. Чтобы представить это в перспективе, элитные пилоты могут выдерживать максимум 9 g в течение нескольких секунд, и даже в этом случае с помощью специального оборудования.

Опасное соседство

Обеспокоенность Турции в плане безопасности обострилась после вывода США нескольких оставшихся ракетных платформ Patriot, размещенных вдоль турецко-сирийской границы в 2015 году, а затем и с турецкой авиабазы ​​Инджирлик, в результате чего в противоракетной обороне Турции образовались зияющие бреши.

Для турецких стратегов и специалистов по планированию политики необходимость обеспечения адекватного, эффективного наступательного и оборонительного ракетного потенциала является ключевым приоритетом в свете неспокойного геополитического соседства Турции. Что еще более важно, американская ракета Patriot функционирует в первую очередь как оборонительная платформа, тогда как система S400 превосходит батарею Patriot как в обороне, так и в наступлении.

Президент Турции Реджеп Тайип Эрдоган пообещал к 2023 году устранить внешнюю зависимость от иностранных оборонных технологий.В соответствии с этим турецкая сделка по С-400 включает пункт о передаче технологий. С другой стороны, США потребовалось почти 17 месяцев, чтобы пересмотреть вопрос о продаже ракетной системы Patriot Турции, и даже тогда без включения пункта о передаче технологий.

Кошки и Мышки

Первым выбором турецких властей всегда была закупка американских ракетных систем Patriot, но предложение американского оборонного подрядчика Raytheon после тендера на турецкие системы противовоздушной и противоракетной обороны большой дальности (T-LORAMIDS) не оправдала ожиданий турецких политиков с точки зрения цены, графика поставок, передачи технологий и возможностей совместного производства.

Лучшей альтернативой для Анкары во время последнего тендера в 2013 году была заявка Китая, которая привела бы к совместному производству системы противоракетной обороны FD-2000. Позже Турция отменила эту сделку из-за нежелания Китая передавать технологии, которые могли бы предоставить оборонной промышленности Турции оперативные и технические знания о системе: ключевой приоритет для Турции, стремящейся достичь самодостаточности в оборонном секторе в краткосрочной перспективе. .

Заблокированные продажи Patriot были восприняты Турцией как разочарование, особенно после того, как США неоднократно выводили свои батареи Patriot из Турции.Это мнение усилилось после того, как в августе 2018 года в результате 127 ракетных, артиллерийских и минометных обстрелов из Сирии семеро граждан Турции погибли и еще 125 получили ранения.

Двойные стандарты отношение к продаже С-400. Он подтвердил позицию генерального секретаря НАТО Йенса Столтенберга о том, что государства-члены имеют суверенное право принимать решения относительно своих военных закупок, и пояснил, что Турция, ключевой союзник НАТО, не будет подвергнута остракизму за поиск решений для своей национальной обороны.

Хассан Имран, независимый аналитик в интервью TRT World, отмечает, что позиция США рискует также оттолкнуть новых партнеров по НАТО, таких как Чехия, Румыния, Болгария и Словакия, которые используют ряд российских систем вооружений, не сталкиваясь с проблемами функциональной совместимости. или предупреждения об оперативной безопасности. Он говорит: «Нынешний политический климат рискует только оттолкнуть новых членов НАТО и еще больше подорвать альянс».

Другое государство-член НАТО, Греция, которая присоединилась к трансатлантическому сообществу одновременно с Турцией, в настоящее время обладает как российской системой ПВО большой дальности С-300, так и американской системой ПВО средней и большой дальности. Ракетные комплексы MIM-104 Patriot.

Внутренняя политика

13 августа 2018 года президент США Дональд Трамп подписал Закон об утверждении полномочий на национальную оборону (NDAA), в том числе закон, предусматривающий отсрочку доставки 100 заказанных истребителей F-35 в Турцию. Это привело бы к цепной реакции, в результате которой Турция была исключена из совместной программы истребителей F-35.

Сама Турция также является домом для второй по величине сухопутной армии в НАТО после США. При высокой цене самолетов в 100 миллионов долларов производство истребителя было возможно только при совместном финансировании и разработке более чем 35 стран, включая Турцию.Ожидается, что программа будет стоить 406,5 млрд долларов на приобретение и производство, а также дополнительные 1,1 трлн долларов на эксплуатацию и техническое обслуживание в течение всего срока службы.

Закупка Турцией С-400 станет предметом повествования США намного позже. Вместо этого первоначальные карательные меры против Турции были частью тактики выкручивания рук для освобождения американского пастора Эндрю Брансона, который был помещен под домашний арест в ожидании суда по обвинению в шпионаже и терроризме в провинции Измир.Позже пастор Брансон был освобожден.

Эксперты утверждают, что действия Соединенных Штатов против Турции были направлены на значительную базу американских избирателей-евангелистов в преддверии выборов в США в 2020 году. Всеобщее внимание к пастору Брансону привлекло внимание почти через полтора года после того, как он был арестован и обвинен в шпионаже и терроризме.

«[США] Конгресс и администрация очень трепетно ​​относятся к своей евангелической электоральной базе», — говорит аналитик Brookings Кемаль Кириши.

Это соответствовало ключевым назначениям евангелистов президентом Трампом, в частности, вице-президентом США Майком Пенсом, бывшим директором ЦРУ и госсекретарем Майком Помпео, а также Сэмом Браунбэком, послом США по международным религиозным свободам.

«В каждой церкви страны люди знают имя Эндрю Брансона», — говорит Джонни Мур, член Евангелического консультативного совета, консультирующий Трампа.

«Дело Брансона было призывом к евангелистам из республиканской базы, потому что у вас есть пастор-христианин в стране с мусульманским большинством», — говорит Аманда Слоат, старший научный сотрудник Института Брукингса. «Кажется, это то, что Пенс продвигал с самого начала». В прошлом избиратели-евангелисты играли решающую роль в победах республиканцев.

Сенаторы Том Тиллис и Жанна Шахин, соавторы первой задержки F-35, когда в мае 2018 года завершалась работа над годовым бюджетом NDAA, оба отвечают значительной демографической группе избирателей-христиан-евангелистов.

Сенатор США Крис Ван Холлен, который активно работал над введением недавних санкций против Турции, также является активным активистом против преследований христиан на Ближнем Востоке и активным сторонником организации «В защиту христиан», лоббирующей поддержку древних христианских меньшинств, а также признание Геноцида армян.

Сенатор Ван Холлен недавно написал письмо в соавторстве с сенатором Джеймсом Лэнкфордом в Министерство обороны, призывая полностью исключить Турцию из цепочки поставок F-35. Сенатор Джеймс Лэнкфорд до вступления в должность служил специалистом по христианской евангелизации в Генеральном баптистском съезде Оклахомы.

Хотя юридическая, официальная позиция, занятая НАТО, звучит правдоподобно и ясно, еще неизвестно, продолжат ли США придерживаться агрессивного подхода в отношении Турции за то, что она не закупила ракетную систему Patriot, несмотря на ее установленные недостатки.

Источник: TRT World

Эскизный проект РДТТ

Целью дипломной работы является эскизный проект РДТТ. Конструкция этого ракетного двигателя предназначалась для использования в двигателе боковой тяги. Поэтому спроектированный реактивный двигатель был наделен многими нестандартными характеристиками по сравнению с обычными ракетными двигателями.Автор диссертации провел подробный обзор литературы, описывающей происхождение ракетных двигателей с учетом общих принципов их работы и указанием основных их типов. Кроме того, в связи с этим применением проектируемого ракетного двигателя был проведен детальный анализ ведущих конструкций ракет, в которых в качестве основного средства изменения ориентации ракеты в пространстве и времени используются газодинамические системы управления. Кроме того, для аппроксимации системы управления реактивной струей у автора работы также возник соблазн подробно описать задачу каждой из анализируемых ракет. Результатом тщательного обзора литературы стал выбор конкретной ракеты, для которой этот ракетный двигатель был разработан в качестве двигателя боковой тяги. Для выполнения дипломной работы необходимо было провести анализ выбора твердого топлива, которое в силу специфических требований системы газодинамического управления должно характеризоваться высокой скоростью горения и высокой плотностью топлива. Этот анализ был проведен с использованием бесплатного программного обеспечения CEA Nasa. В дальнейшей части диссертации автор провел баллистические расчеты внутреннего выбрасываемого зерна твердого топлива с использованием электронной таблицы, созданной для целей диссертации.Этот лист содержал формулы и математические соотношения, позволяющие рассчитать все основные параметры типичного ракетного двигателя, такие как: давление и температура рабочей камеры, полный импульс, удельный импульс, тяга, а также многие дополнительные физические свойства. Кроме того, разработанная схема позволила проанализировать влияние свободного объема камеры на полученные параметры двигательной установки, формы сигналов которых в случае малых ракетных двигателей существенно зависят от свободного объема камеры сгорания.
