Что представляет собой зенитная управляемая ракета 9М38? | Справка | Вопрос-Ответ
Во вторник, 13 октября, Совет безопасности Нидерландов обнародовал результаты расследования крушения малайзийского Boeing, который 17 июля 2014 года потерпел катастрофу на востоке Украины. Согласно им, лайнер начал падение после попадания в его борт ракеты класса «земля-воздух» 9М38, выпущенной из установки «Бук».
Ранее в тот же день результаты моделирования катастрофы малайзийского Boeing представил российский оборонный концерн «Алмаз-Антей». Эксперты концерна также пришли к выводу, что лайнер уничтожила ракета 9М38. Этот вид боеприпасов был снят с вооружения ВС РФ в 2011 году и впоследствии утилизирован.
О том, что представляет собой зенитная управляемая ракета 9М38, рассказывает АиФ.ru.
Разработчик: ГосМКБ «Вымпел»/ОКБ «Новатор» 9М38 принята на вооружение ВС СССР в 1980 году.
Масса снаряжённой: 690 кг.
Длина: 5500 мм.
Размах крыла: 0,70 мм.
Размах рулей: 0,86 м.
Дальность пуска макс.: в передней полусфере — 32 км.
Скорость полёта цели: 2880 км/ч.
Боевая часть: осколочно-фугасная.
Наведение: комбинированное.
Взрыватель: активный импульсный радиовзрыватель.
Носители: огневая установка ЗРК «Куб-М4», огневая установка ЗРК «Бук», ЗРК М-22 «Ураган», ЗРК «Штиль-1».
Модификации: 9М38М1, 9М38М1Э, 9М38М3, 9М317, 9М317МЭ.
Описание конструкции
Зенитная управляемая ракета 9М38 построена по схеме с Х-образным крылом малого удлинения для соответствия габаритным ограничениям, предъявляемым при использовании в корабельном варианте комплекса М-22. В передней части ракеты расположена полуактивная головка самонаведения с источником питания. За головкой самонаведения находится осколочно-фугасная боевая часть общей массой 70 кг с разрывным зарядом в 34 кг смеси тротила и гексогена.
Смотрите также:
aif.ru
9М38М1 Википедия
| 9М38М1 | |
| Основные характеристики | |
| Назначение | Зенитная управляемая ракета |
| Разработчик | ОКБ «Новатор» |
| Масса снаряженной, кг | 690[1] |
| Диаметр, мм | 400[1] |
| Длина, мм | 5500[1] |
| Размах крыла, мм | 0,70[1] |
| Размах рулей, м | 0,86[1] |
| Дальность пуска макс.: | |
| в передней полусфере, км | 9М38: 32 9М317: 50 |
| Скорость полёта цели, км/ч | 2880 |
| Скорость полёта, М | |
| Боевая часть | осколочно-фугасная |
| Наведение | комбинированное |
| Взрыватель | активный импульсный радиовзрыватель |
| Носители | 9А38, 9А310, М-22, ЗС90 |
| Модификации | 9М38М1, 9М38М1Э, 9М38М3, 9М317, 9М317МЭ |

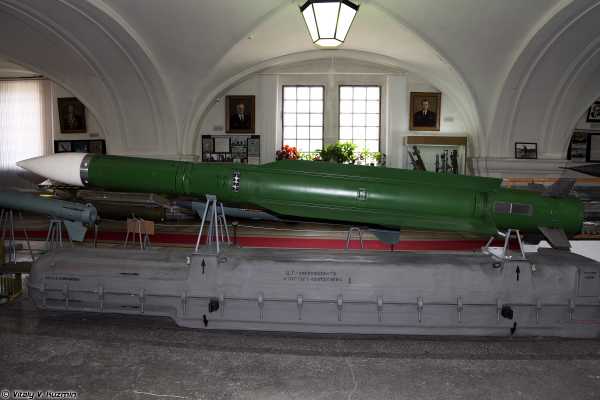

9М38 — советская зенитная управляемая ракета зенитного ракетного комплекса 9К37 «Бук».
История создания
Первые проработки ракеты были выполнены Государственным машиностроительным конструкторским бюро «Вымпел». С 13 января 1973 года разработка была передана в ОКБ «Новатор», где созданием ракеты руководил Л. В. Люльев. Первоначально ракета 9М38 была предназначена для использования в составе ЗРК 9К37 «Бук», однако в 1974 году было принято решение форсировать разработку самоходной огневой установки 9А38 и ракеты 9М38. Разработку ЗРК 9К37 «Бук» было решено вести в два этапа. Первый этап предусматривал введение в состав ЗРК 2К12М3 «Куб-М3» самоходной огневой установки 9А38 с ЗУР 9М38. Новый комплекс получил обозначение 9К37-1 «Бук-1». В 1976 году ракета была принята на вооружение в составе ЗРК 9К37-1 «Бук-1», получившем окончательное обозначение 2К12М4 «Куб-М4» [2][3][4].
Описание конструкции
Зенитная управляемая ракета 9М38 предназначена для использования в составе ЗРК 2К12М4 или 9К37. Ракета 9М38 имеет одну ступень с двухрежимнымruenтвердотопливным ракетным двигателем. Общее время работы двигателя составляет 15 секунд. Из-за сложности отработки и низкой устойчивости при больших углах атаки от прямоточного двигателя было решено отказаться
Ракета 9М38 построена по нормальной схеме с Х-образным крылом малого удлинения для соответствия габаритным ограничениям, предъявляемым при использовании в корабельном варианте комплекса М-22. В передней части ракеты расположена полуактивная головка самонаведения с источником питания. За головкой самонаведения находится осколочно-фугасная боевая часть общей массой 70 кг с разрывным зарядом в 34 кг смеси тротила и гексогена[5]. Ракета позволяет поражать цели маневрирующие с перегрузками до 19g на дальностях от 3,5 до 32 км при высоте от 25 метров до 20 км[3].
Модификации
В парке «Патриот».- ЗУР 9М38М1 для ЗРК «Бук-М1» и корабельного М-22 «Ураган»
- ЗУР 9М38М1Э для экспортных корабельных ЗРК «Кашмир» и «Штиль»[6][7].
- ЗУР 9М38М3
9М317
Зенитная управляемая ракета предназначенная для использования в современных ЗРК 9K37M1-2 «Бук-М1-2» и 9K317 «Бук-М2». Внешне новая ракета отличается значительно меньшей хордой крыла. Границы зоны поражения существенно расширены по максимальной дальности до 50 км, а по высоте поражения — до 25 км. Ракета способна поражать цели маневрирующие с перегрузками до 24g [8].
Дальнейшее развитие
В разработке несколько дальнейших версий, включая ЗУР 9М317М, её экспортную модификацию 9М317МЭ, вариант ракеты с активной радиолокационной ГСН 9М317А, а также экспортную ЗУР 9М317МАЭ.[9] Головной разработчик ЗРК, ОАО «НИИП» в 2005 году также заявлял об испытаниях ЗУР 9М317А в рамках ЗРК «Бук-М1-2А» (ОКР «Всход»)[10].
9М317А
9М317МЭ
9М317МЭ представляет собой одноступенчатую твердотопливную ракету, выполненную по нормальной аэродинамической схеме. От ракеты 9М38 она отличается приспособлениями для доворота на цель при вертикальном пуске, а также несколько большей массой, меньшей площадью крыла, газодинамическими рулями и новой системой самонаведения. Расположение ракет в вертикальной ПУ 3С90Э.1 ЗРК «Штиль-1» позволяет увеличить скорострельность в 6 раз по сравнению с ЗРК «Ураган»/«Штиль» старого образца (каждые 2 секунды вместо 12)
Основной этап полёта ракета проходит в инерциальном режиме, а при подлёте к цели осуществляется радиокоррекция. Система самонаведения ракеты адаптируется под тип цели (самолёт, вертолёт, наземная, надводная, малозаметная), что позволяет повысить эффективность стрельбы по любому из типов. Так как в качестве головки самонаведения использована полуактивная радиолокационная ГСН, то цель должна быть подсвечена радаром носителя, что ограничивает дальность применения ракет этого типа горизонтом.
Поражение цели осуществляется осколочной боевой частью массой 62 кг.
| Характеристика ракеты 9М317МЭ | |
|---|---|
| Количество ступеней | 1 |
| Длина, м | 5,18 |
| Наибольший диаметр, м | 0,36 |
| Масса (ракеты), кг | 581 |
| Тип головки самонаведения | полуактивная РГСН |
| Тип боевой части | осколочная |
| Масса (боевой части), кг | 62 |
| Скорость ракеты, м/с | 1550 |
9М317МАЭ
На вооружении
ЗРК БУК-М1 находится на вооружении следующих стран:
- Грузия (2013, около сотни ракет 9M38 Украина передала Грузии в 2007—2008 годах по данным SIPRI[12]).
- Украина на 2016 год имеет 72 комплекса.[13]
- Египет на 2016 год имеет более 40 комплексов.[14]
- Индия получила 144 ракеты 9M38M1 от России в 2008 году для использования на фрегатах в совместимых корабельных ЗРК[12].
По данным разработчика российского производителя систем ПВО «Алмаз-Антей» (опубликованным 13 октября 2015 года, в день презентации Советом безопасности Нидерландов отчета о расследовании обстоятельств крушения малайзийского Boeing над территорией Украины в 2014 году) модель ракеты 9М38 была снята с вооружения ВВС РФ в 2011 году, и по состоянию на 2005 год на Украине располагались 502 единицы 9М38, и 991 экземпляр 9М38М1
Примечания
- ↑ 1 2 3 4 5 Ельцин С. Н. Зенитные ракетные комплексы «Бук». Ракета 9М38М, устройство и функционирование. — С. 12.
- ↑ Василий Н. Я., Гуринович А. Л., Зенитные ракетные комплексы, стр. 237
- ↑ 1 2 3 Василий Н. Я., Гуринович А. Л., Зенитные ракетные комплексы, стр. 239—241
- ↑ Зенитный ракетный комплекс «Бук» (9К37, SA-11, Gadfly) (рус.). Информационное агентство ОРУЖИЕ РОССИИ. Дата обращения 22 января 2012. Архивировано 18 мая 2012 года.
- ↑ Ельцин С. Н. Зенитные ракетные комплексы «Бук». Ракета 9М38М, устройство и функционирование. — С. 35.
- ↑ ЗУР 9М38М1Э Архивировано 12 мая 2013 года. на сайте ОАО «ДНПП»
- ↑ 6. Ракеты ПВО сухопутных войск страны — Библиотека
- ↑ Зенитный ракетный комплекс средней дальности 9К317 «Бук-М2» (рус.). Ракетная техника. Дата обращения 22 января 2012. Архивировано 18 мая 2012 года.
- ↑ Годовой отчёт ОАО «ДНПП» за 2006 г. .
- ↑ Годовой отчёт ОАО «НИИП» за 2005 год.
- ↑ От огня и опасности с воздуха — ВПК.name
- ↑ 1 2 Архивированная копия (неопр.) (недоступная ссылка). Дата обращения 15 октября 2015. Архивировано 27 мая 2016 года.
- ↑ The Military Balance 2016, стр. 206
- ↑ The Military Balance 2016
- ↑ «Алмаз-Антей»: в 2000-х годах у Украины было примерно 500 ЗУР 9М38 / ЦАМТО, 13 октября 2015
- ↑ Mh27: итоговый доклад о крушении Boeing в Донбассе «Газета.ру», 13.10.2015
Литература
- Ельцин, С. Н. Зенитные ракетные комплексы «Бук». Ракета 9М38М, устройство и функционирование. — СПб : Балт. гос. техн. ун-т, 2009. — 69 с. — 100 экз. — ISBN 978-5-85546-435-1.
- Василий Н.Я., Гуринович А.Л. Самоходные зенитные ракетные комплексы // Зенитные ракетные комплексы. — Справочное издание. — Минск: Белорусский дом печати, 2001. — 461 с. — 11 000 экз.
Ссылки
wikiredia.ru
| 9М38М1 | |
| Основные характеристики | |
| Назначение | Зенитная управляемая ракета |
| Разработчик | ОКБ «Новатор» |
| Масса снаряженной, кг | 690[1] |
| Диаметр, мм | 400[1] |
| Длина, мм | 5500[1] |
| Размах крыла, мм | 0,70[1] |
| Размах рулей, м | 0,86[1] |
| Дальность пуска макс.: | |
| в передней полусфере, км | 9М38: 32 9М317: 50 |
| Скорость полёта цели, км/ч | 2880 |
| Скорость полёта, М | |
| Боевая часть | осколочно-фугасная |
| Наведение | комбинированное |
| Взрыватель | активный импульсный радиовзрыватель |
| Носители | 9А38, 9А310, М-22, ЗС90 |
| Модификации | 9М38М1, 9М38М1Э, 9М38М3, 9М317, 9М317МЭ |
ru-wiki.ru
| 9М38М1 | |
| Основные характеристики | |
| Назначение | Зенитная управляемая ракета |
| Разработчик | ОКБ «Новатор» |
| Масса снаряженной, кг | 690[1] |
| Диаметр, мм | 400[1] |
| Длина, мм | 5500[1] |
| Размах крыла, мм | 0,70[1] |
| Размах рулей, м | 0,86[1] |
| Дальность пуска макс.: | |
| в передней полусфере, км | 9М38: 32 9М317: 50 |
| Скорость полёта цели, км/ч | 2880 |
| Скорость полёта, М | |
| Боевая часть | осколочно-фугасная |
| Наведение | комбинированное |
| Взрыватель | активный импульсный радиовзрыватель |
| Носители | 9А38, 9А310, М-22, ЗС90 |
| Модификации | 9М38М1, 9М38М1Э, 9М38М3, 9М317, 9М317МЭ |
ru-wiki.ru
9М38 — Википедия (с комментариями)
Материал из Википедии — свободной энциклопедии
| 9М38М1 | |
 | |
| Основные характеристики | |
| Назначение | Зенитная управляемая ракета |
| Разработчик | ГосМКБ «Вымпел»/ОКБ «Новатор» |
| Масса снаряженной, кг | 690[1] |
| Диаметр, мм | 400[1] |
| Длина, мм | 5500[1] |
| Размах крыла, мм | 0,70[1] |
| Размах рулей, м | 0,86[1] |
| Дальность пуска макс.: | |
| в передней полусфере, км | 9М38: 32 9М317: 50 |
| Скорость полёта цели, км/ч | 2880 |
| Скорость полёта, М | |
| Боевая часть | осколочно-фугасная |
| Наведение | комбинированное |
| Взрыватель | активный импульсный радиовзрыватель |
| Носители | 9А38, 9А310, М-22, ЗС90 |
| Модификации | 9М38М1, 9М38М1Э, 9М38М3, 9М317, 9М317МЭ |
9М38 — советская зенитная управляемая ракета зенитного ракетного комплекса 9К37 «Бук».
История создания
Первые проработки ракеты были выполнены Государственным машиностроительным конструкторским бюро «Вымпел». С 13 января 1973 года разработка была передана в ОКБ «Новатор», где созданием ракеты руководил Л. В. Люльев. Первоначально ракета 9М38 была предназначена для использования в составе ЗРК 9К37 «Бук», однако в 1974 году было принято решение форсировать разработку самоходной огневой установки 9А38 и ракеты 9М38. Разработку ЗРК 9К37 «Бук» было решено вести в два этапа. Первый этап предусматривал введение в состав ЗРК 2К12М3 «Куб-М3» самоходной огневой установки 9А38 с ЗУР 9М38. Новый комплекс получил обозначение 9К37-1 «Бук-1». В 1976 году ракета была принята на вооружение в составе ЗРК 9К37-1 «Бук-1», получившем окончательное обозначение 2К12М4 «Куб-М4»[2][3][4].
Описание конструкции
Зенитная управляемая ракета 9М38 предназначена для использования в составе ЗРК 2К12М4 или 9К37. Ракета 9М38 имеет одну ступень с двухрежимным</span>ruenтвердотопливным ракетным двигателем. Общее время работы двигателя составляет 15 секунд. Из-за сложности отработки и низкой устойчивости при больших углах атаки от прямоточного двигателя было решено отказаться[3].
Ракета 9М38 построена по нормальной схеме с Х-образным крылом малого удлинения для соответствия габаритным ограничениям, предъявляемым при использовании в корабельном варианте комплекса М-22. В передней части ракеты расположена полуактивная головка самонаведения с источником питания. За головкой самонаведения находится осколочно-фугасная боевая часть общей массой 70 кг с разрывным зарядом в 34 кг смеси тротила и гексогена[5]. Ракета позволяет поражать цели маневрирующие с перегрузками до 19g на дальностях от 3,5 до 32 км при высоте от 25 метров до 20 км[3].
Модификации
- ЗУР 9М38М1 для ЗРК «Бук-М1» и корабельного М-22 «Ураган»
- ЗУР 9М38М1Э для экспортных корабельных ЗРК «Кашмир» и «Штиль»[6][7].
- ЗУР 9М38М3
9М317
Зенитная управляемая ракета предназначенная для использования в современных ЗРК 9K37M1-2 «Бук-М1-2» и 9K317 «Бук-М2». Внешне новая ракета отличается значительно меньшей хордой крыла. Границы зоны поражения существенно расширены по максимальной дальности до 50 км, а по высоте поражения — до 25 км. Ракета способна поражать цели маневрирующие с перегрузками до 24g[8].
Дальнейшее развитие
В разработке несколько дальнейших версий, включая ЗУР 9М317М, её экспортную модификацию 9М317МЭ, вариант ракеты с активной радиолокационной ГСН 9М317А, а также экспортную ЗУР 9М317МАЭ.[9] Головной разработчик ЗРК, ОАО «НИИП» в 2005 году также заявлял об испытаниях ЗУР 9М317А в рамках ЗРК «Бук-М1-2А» (ОКР «Всход»)[10].
9М317А
9М317МЭ
9М317МЭ представляет собой одноступенчатую твердотопливную ракету, выполненную по нормальной аэродинамической схеме. От ракеты 9М38 она отличается приспособлениями для доворота на цель при вертикальном пуске, а также несколько большей массой, меньшей площадью крыла, газодинамическими рулями и новой системой самонаведения. Расположение ракет в вертикальной ПУ 3С90Э.1 ЗРК «Штиль-1» позволяет увеличить скорострельность в 6 раз по сравнению с ЗРК «Ураган»/«Штиль» старого образца (каждые 2 секунды вместо 12)[11].
Основной этап полёта ракета проходит в инерциальном режиме, а при подлёте к цели осуществляется радиокоррекция. Система самонаведения ракеты адаптируется под тип цели (самолёт, вертолёт, наземная, надводная, малозаметная), что позволяет повысить эффективность стрельбы по любому из типов. Так как в качестве головки самонаведения использована полуактивная радиолокационная ГСН, то цель должна быть подсвечена радаром носителя, что ограничивает дальность применения ракет этого типа горизонтом.
Поражение цели осуществляется осколочной боевой частью массой 62 кг.
| Характеристика ракеты 9М317МЭ | |
|---|---|
| Количество ступеней | 1 |
| Длина, м | 5,18 |
| Наибольший диаметр, м | 0,36 |
| Масса (ракеты), кг | 581 |
| Тип головки самонаведения | полуактивная РГСН |
| Тип боевой части | осколочная |
| Масса (боевой части), кг | 62 |
| Скорость ракеты, м/с | 1550 |
9М317МАЭ
На вооружении
ЗРК БУК-М1 находится на вооружении следующих стран:
- Грузия (2013, около сотни ракет 9M38 Украина передала Грузии в 2007—2008 годах по данным SIPRI[12]).
- Украина на 2016 год имеет 72 комплекса.[13]
- Египет на 2016 год имеет более 40 комплексов.[14]
- Индия получила 144 ракеты 9M38M1 от России в 2008 году для использования на фрегатах в совместимых корабельных ЗРК[12].
По данным разработчика российского производителя систем ПВО «Алмаз-Антей» (опубликованным 13 октября 2015 года, в день презентации Советом безопасности Нидерландов отчета о расследовании обстоятельств крушения малайзийского Boeing над территорией Украины в 2014 году) модель ракеты 9М38 была снята с вооружения ВВС РФ в 2011 году, и по состоянию на 2005 год на Украине располагались 502 штуки этой модели, и 991 экземпляр 9М38М1[15][16].
