9М14 Станок трубонарезной. Паспорт, схемы, описание, характеристики

Сведения о производителе трубонарезного станка 9М14

Производителем универсального трубонарезного станка 9М14 является Тбилисский станкостроительный завод им. Кирова

Станки, выпускаемые Тбилисским станкостроительным заводом им. Кирова


Трубообрабатывающие станки. Общие сведения

Трубообрабатывающий станок, машина для обработки металлических, главным образом стальных, труб путём снятия стружки или накатки резьбы.

Для получения на концах труб точных торцовых поверхностей служат трубоподрезные станки.

Для получения на концах труб резьбы (цилиндрической или конической) используются трубонарезные (труборезные) или трубонакатные станки (последний способ, как правило, обеспечивает более прочное резьбовое соединение).

При производстве труб ответственного назначения находят применение трубообрабатывающие станки для снятия дефектного поверхностного слоя труб перед холодной прокаткой.


9М14 Станок трубонарезной. Назначение, область применения

Трубонарезной станок 9М14 предназначен для токарной обработки труб и деталей трубных соединений (НКТ) применяемых для добычи и транспортировки нефти и природного газа и нарезания на них цилиндрических и конических резьб в условиях, индивидуального и мелкосерийного производства.

Станок трубонарезной модели 9М14 является специализированным токарно-винторезным станком, выполненным на базе универсального станка 1М63, с полым шпинделем и предназначен для обтачивания концов труб и нарезания на них цилиндической и конической резьб:

  • метрической с шагом 1…12 мм
  • дюймовой с шагом 24…2 ниток на дюйм

На станке можно обрабатывать штанги, замки, переводники, детали трубных соединений (нарезка резьбы НКТ, НКМ ГОСТ 633-80, нарезка резьбы на обсадные трубы ОТТМ, ОТТГ, Батресс ГОСТ 832-80, нарезка замковой резьбы на бурильных трубах, переводниках и т.д.), применяемые для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.

Станок имеет конусную линейку для обработки конических поверхностей и нарезания конических резьб.

Станок оснащен двумя механизированными четырех кулачковыми патронами диаметром 500 мм.

Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя механизированными патронами. Другой конец трубы поддерживается люнетом. Шпиндель имеет прямое и обратное вращение.

Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Класс точности станка Н.

Шероховатость обработанной поверхности V5.


Аналоги трубонарезного станка 9М14

1А983, 1М983, 1Н983, СА983, СА984 — Ø800 — производитель Саста, ОАО г. Сасово

CT832.10, CT832.12, CT832.14 — Ø830 — производитель Zmm-Bulgaria Holding Ltd., ЗММ Болгария Холдинг


Габариты рабочего пространства трубонарезного станка 9М14. Эскиз суппорта

Габариты рабочего пространства станка 9М14

Габариты рабочего пространства станка 9М14. Эскиз суппорта


Чертеж шпинделя трубонарезного станка 9М14

Чертеж шпинделя трубонарезного станка 9М14


Общий вид трубонарезного станка 9М14

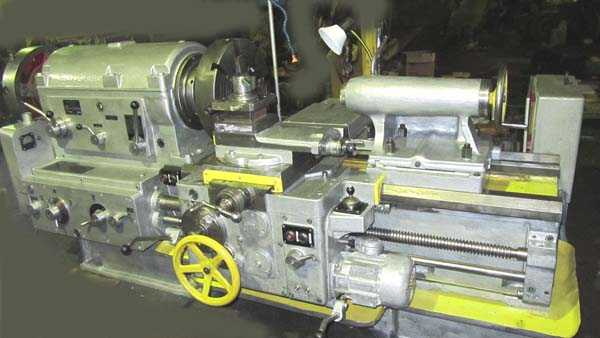

Фото трубонарезного станка 9М14

фото трубонарезного станка 9М14. Смотреть в увеличенном масштабе

Фото трубонарезного станка 9М14

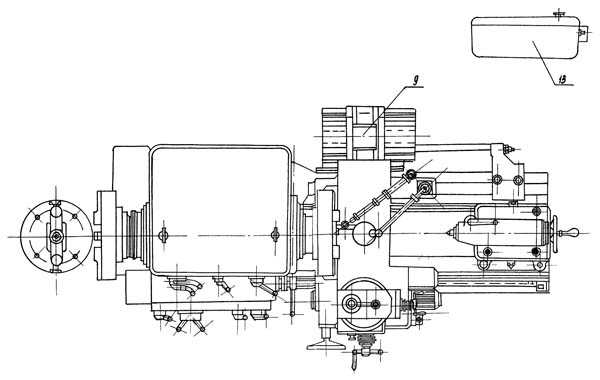

Расположение составных частей трубонарезного станка 9М14

Расположение составных частей трубонарезного станка 9М14

Расположение составных частей трубонарезного станка 9М14. Смотреть в увеличенном масштабе

Расположение составных частей трубонарезного станка 9М14

Расположение составных частей трубонарезного станка 9М14. Смотреть в увеличенном масштабе


Перечень составных частей трубонарезного станка 9М14

  1. Станина — 9М14-01
  2. Коробка скоростей — 9М14-02
  3. Задняя бабка — 1М63-03
  4. Суппорт — 9М14-04
  5. Фартук — М63-61
  6. Коробка подач — 9М14-07
  7. Приклон и сменные шестерни — 9М14-08
  8. Люнет неподвижный — 9М14-10
  9. Конусная линейка — 9М14-12
  10. Патрон — ТНСУ-500
  11. Принадлежности — 9М14-13А
  12. Электрооборудование — 9М14-19
  13. Загрузочное устройство (по заказу) — 9М14-14
  14. Охлаждение — 9М14-17

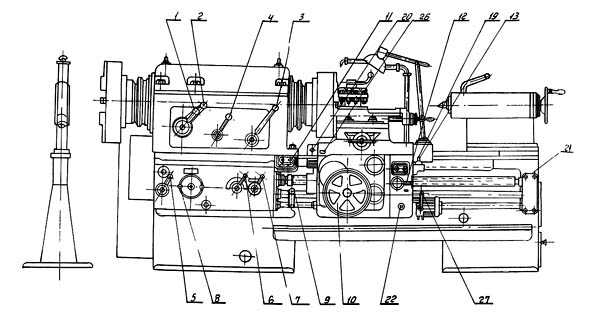

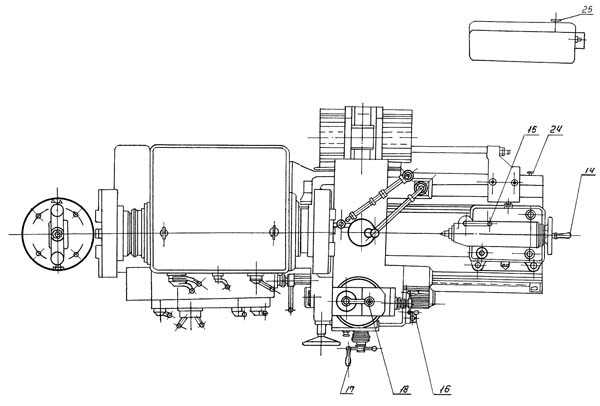

Расположение органов управления трубонарезным станком 9М14

Расположение органов управления трубонарезным станком 9М14

Расположение органов управления трубонарезным станком 9М14. Смотреть в увеличенном масштабе

Расположение органов управления трубонарезным станком 9М14

Расположение органов управления трубонарезным станком 9М14. Смотреть в увеличенном масштабе

Спецификация органов управления трубонарезным станком 9М14

  1. Рукоятка для установки чисел оборотов шпинделя
  2. Рукоятка для установки чисел оборотов шпинделя
  3. Рукоятка для установки чисел оборотов шпинделя
  4. Рукоятка для включения правого или левого хода суппорта нарезки правой или левой резьбы
  5. Рукоятка для получения метрической или дюймовой резьбы и подач
  6. Рукоятка для установки величины шага резьбы и подач
  7. Рукоятка для включения ходового валика или ходового винта
  8. Рукоятка для установки величины шага резьбы и подач
  9. Рукоятка управления фрикционом
  10. Маховичок для ручного продольного перемещения суппорта
  11. Кнопочная станция включения и выключения главного привода
  12. Рукоятка для включения гайки ходового винта
  13. Рукоятка для управления быстрыми и рабочими перемещениями суппорта во всех направлениях
  14. Маховичок для перемещения пиноли задней бабки
  15. Рукоятка для закрепления пиноли задней бабки
  16. Рукоятка для ручного, перемещения верхних салазок суппорта
  17. Рукоятка для ручного поперечного перемещения суппорта
  18. Рукоятка для поворота, фиксации и закрепления резцовой головки
  19. Кнопка на рукоятке 13 для включения быстрого перемещения суппорта
  20. Рукоятка плунжерного насоса для ручной смазки направляющих
  21. Символ «Смазка»
  22. Символ «СОЖ включено»
  23. Символ «СОЖ отключено»
  24. Символ «Заземление»
  25. Символ «Заземление»
  26. Символ «Смазка направляющих, ходового винта»
  27. Рукоятка управления фрикционом

Схема кинематическая трубонарезного станка 9М14

Кинематическая схема трубонарезного станка 9М14

Схема кинематическая трубонарезного станка 9М14. Смотреть в увеличенном масштабе


9М14 Станок трубонарезной. Видеоролик.




Технические характеристики станка 9М14

Наименование параметра9М14
Основные параметры
Класс точности по ГОСТ 8-82Н
Наибольший диаметр изделия, обрабатываемого над станиной, мм630
Наибольший диаметр изделия, обрабатываемого над суппортом, мм350
Диаметр обрабатываемых труб, мм30..203
Расстояние между центрами, мм 710710
Наибольшая длина обработки по копирной линейке с наибольшей конусностью, мм400
Наибольшая конусность при обработке по копирной линейке, мм
13
Наибольшее расстояние от оси центров до кромки резцедержателя, мм320
Высота центров, мм315
Шпиндель
Диаметр внутреннего (сквозного) отверстия шпинделя, мм210
Число ступеней частот прямого вращения шпинделя18
Частота вращения шпинделя в прямом направлении, об/мин16..500
Число ступеней частот обратного вращения шпинделя9
Частота вращения шпинделя в обратном направлении, об/мин28..700
Торможение шпинделяЕсть
Суппорт. Подачи
Наибольшее перемещение продольной каретки суппорта, мм570
Наибольшее перемещение поперечной каретки суппорта, мм400
Число ступеней продольных подач32
Пределы рабочих подач продольных, мм/об0,064..1,025
Число ступеней поперечных подач32
Пределы рабочих подач поперечных, мм/об0,026..0,38
Скорость быстрых перемещений суппорта, продольных, м/мин3,6
Скорость быстрых перемещений суппорта, поперечных, м/мин1,3
Количество нарезаемых резьб метрических19
Пределы шагов метрических резьб, мм1..12
Количество нарезаемых резьб дюймовых23
Пределы шагов дюймовых резьб, ниток/дюйм24..2
Количество нарезаемых резьб модульных
Пределы шагов модульных резьб, модуль
Количество нарезаемых резьб питчевых
Пределы шагов нарезаемых резьб питчевых
Цена деления лимба при продольном перемещении, град1
Цена деления лимба при поперечном перемещении, град0,05
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм220
Перемещение резцовых салазок на одно деление лимба, мм0,05
Наибольший угол поворота резцовых салазок, град±60°
Цена деления шкалы поворота резцовых салазок, град1
Наибольшее сечение державки резца, мм
Высота от опорной поверхности резца до оси центров (высота резца), мм35
Число резцов в резцовой головке4
Задняя бабка
Диаметр пиноли задней бабки, мм
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67
Наибольшее перемещение пиноли, мм240
Перемещение пиноли на одно деление лимба, мм
Величина поперечного смещения корпуса бабки, мм±10
Электрооборудование
Количество электродвигателей на станке3
Электродвигатель главного привода, кВт15
Электродвигатель быстрых перемещений, кВт1,1
Электродвигатель гидростанции, кВтнет
Электродвигатель насоса охлаждения, кВт0,12
Насос охлаждения (помпа)ПА-22
Габариты и масса станка
Габариты станка (длина ширина высота), мм3050 х 1720 х 1350
Масса станка, кг4350
