автоматы:9а-91 [Свободная энциклопедия мирового вооружения]

  • Калибр, мм 9

  • Применяемый патрон 9×39

  • Прицельная дальность выстрела, м 200

  • Эффективная дальность выстрела, м 200

  • Темп стрельбы, выстр./мин. 700

  • Вместимость магазина, патр. 20

  • Начальная скорость пули, м/с 270

Габариты автомата, мм

  • Длина с откинутым прикладом 593

  • Длина со сложенным прикладом 372

  • Высота 195

  • Ширина 44

  • Масса автомата без магазина, кг 1,75

  • Масса магазина с патронами, кг 0,67


Возможность скрытой переноски оружия для спецподразделений очень важна. Поэтому появляются специальные разработки, изначально ориентированные на скрытую переноску.

К такому виду оружия можно отнести автомат 9А-91. Разработка данного автомата началась в 1990-х годах в КБ Приборостроение (г. Тула), и уже к 1994 году был налажен серийный выпуск.

9А-91 явился оружием со скрытыми возможностями для дальнейших модификаций, открывающими широкие границы его применения. Автомат предполагалось оснастить подствольным 40-мм гранатометом ГП-95, однако данная попытка успехом не увенчалась из-за недостаточных массы и прочности конструкции оружия. Это неудивительно, так как необходимо было выдержать мощную отдачу при стрельбе 40-мм гранатой. Так же на базе основного 9-мм автомата 9А-91 были разработаны варианты под патрон 7.62х39 мм, 5.56 мм НАТО и 5.45х39 мм, но распространения они не получили. Стоит отметить вариант бесшумной «снайперской» винтовки ВСК-94, которую получили путем установки на 9А-91 нескладного скелетного приклада, креплений для оптических прицелов и глушителя. В более поздних модификациях автомата 9А-91 появилась возможность установки специальных лазерных целеуказателей, коллиматорного прицела ПК-01.

За основу конструкции автомата 9А-91 была взята схема с газовым двигателем автоматики. При повороте затвора происходит запирание ствола. Ударно-спусковой механизм - курковый. Ствол оснащен съемным ложкообразным компенсатором по типу компенсатора на АКМ.

Высокие боевые характеристики автомата при малых размерах достигаются использованием специальных 9-мм патронов СП-5, СП-6, а также специально разработанного для 9А-91 бронебойного патрона ПАБ-9 (дешевого аналога патрона СП-6).

Прицельная дальность до 200 метров. Темп 700 выстр./мин. Режим огня одиночный автоматический. Габариты со сложенным прикладом 372x188x44 мм. Длина с разложенным прикладом 593 мм, масса 1,75 кг. Масса магазина с 20 патронами 0,67 кг. Конструкция приспособлена для скрытого ношения. Приклад складывается вверх и ложится на ствольную коробку, рукоятка взведения выполнена складной.

Несмотря на то что, по отзывам специалистов, в целом 9А-91 несколько уступает «Вихрю», тем не менее он гораздо распространеннее. Причина достаточно прозаическая - меньшая цена и большая доступность такого оружия, так как оно выпускается серийно.

wiki.worldweapons.ru

Малогабаритный автомат 9А-91







Малогабаритный автомат 9А-91 предназначен для вооружения полицейских и армейских специальных подразделений (спецназа) как альтернатива автомату Калашников АКС - 74У. Автомат разработан Тульским КБ приборостроения и серийно выпускается с 1994 года. Первоначально создавался под патроны 9х39 мм (ПАБ-9, СП-5, СП-6), позже были добавлены варианты под патроны 7,62х39 мм (М43), 5,45х39 мм (М74) и из экспортных соображений 5,56х45 мм (NATO).

Механика перезарядки у  автомата 9А-91 работает за счет отвода части пороховых газов из канала ствола. Канал ствола при выстреле запирается поворотом затвора с постановкой его на боевые выступы. Ударно - спусковой механизм позволяет ведение одиночного и автоматического огня. Флажок предохранителя объединен с переводчиком огня и находится над проемом спусковой скобы с левой стороны оружия. Кнопка защелки магазина расположена под спусковой скобой на приемнике магазина. Рукоятка взведения затвора расположена справа, в походном положении она поворотом складывается вверх. Цевье и пистолетная рукоятка пластиковые.

Из дополнительного оборудования, устанавливаемого на автомат 9А-91 стоит отметить подствольный гранатомет ГП-95, который стреляет выстрелами ВОГ-25, ВОГ-25М на дальность до 400 метров. Правда после его разработки нет о нем никакой информации с середины 1990х годов, видимо в серию он так и не пошел. Специально для автомата 9А-91 был разработан коллиматорный прицел ПК-01, адаптированный под баллистику патронов применяемых для стрельбы из автомата 9А-91. Прицел устанавливается на кронштейн, который крепиться на левой стороне ствольной коробки автомата. Дозвуковая скорость патронов ПАБ-9, СП-5, СП-6 позволяет эффективно применять глушитель, для чего со ствола автомата снимается втулка и на её резьбу навинчивается глушитель.



Калибр
9х39 мм
7,62х39 мм 5,45х39 мм 5,56х45 мм
Длина со сложенным прикладом 384 мм 384 мм 384 мм 384 мм
Длина с откинутым прикладом 604 мм 604 мм 604 мм 604 мм
Высота 187 мм 187 мм 187 мм 187 мм
Ширина 44 мм 44 мм 44 мм 44 мм
Масса без магазина 1,75 кг 1,75 кг 1,75 кг 1,75 кг
Масса магазина c 20 патронами 0,67 кг 0,53 кг 0,41 кг 0,43 кг
Начальная скорость полета пули 270 м/сек 570 м/сек 670 м/сек 680 м/сек
Эффективная дальность стрельбы 200 м 250 м 250 м 250 м
Темп стрельбы 700 - 900 в/мин
Емкость магазина 20 патронов

gundata.ru

Автомат 9 А-91 | огнестрельное оружие России

Для вооружения бойцов отрядов милиции особого назначения и подразделений спецназа внутренних войск МВД КПБ в начале 1990-х гг. разработало малогабаритный автомат 9 А-91. На вооружение внутренних войск МВД РФ автомат был принят в 1994 г. Определенный интерес к автомату проявило и командование Российской армии, так как им могут быть вооружены военнослужащие, не участвующие непосредственно в боевых действиях: водители транспортных машин, операторы радиостанций и РЛС и т.д.
Автомат спроектирован по классической компоновочной схеме с использованием механизмов автоматического перезаряжания, действующих по хорошо отработанной схеме с использованием энергии пороховых газов, отводимых из канала ствола. Газовый двигатель автоматики с длинным ходом газового поршня, для придания штоку необходимой длины газовая камера удлинена вперед.

Запирание канала ствола производится поворотом затвора, снабженного четырьмя боевыми выступами.
Расположенная с правой стороны рукоятка перезаряжания жестко соединена с затворной рамой.
Ударно-спусковой механизм куркового типа позволяет вести стрельбу одиночными выстрелами и очередями.
Переводчик режимов стрельбы выполняет также функции предохранителя. Он смонтирован на левой стороне ствольной коробки.
Начальная скорость пули не превышает 270 м/с.
Темп стрельбы составляет 700 — 800 вы- стр/мин., при ведении стрельбы одиночными выстрелами боевая скорострельность равняется 30 выстр/мин., при непрерывной стрельбе — 90 выстр/мин.
Устойчивость оружия при непрерывной стрельбе обеспечивается использованием металлического приклада, который в походном положении складывается вперед-вверх на крышку ствольной коробки.
Повышению кучности стрельбы способствует и установленный на дульной части ствола ложкообразный компенсатор по типу компенсатора АКМ. По имеющимся данным, при стрельбе из устойчивого положения с упора на расстоянии 50 м поперечник рассеивания не превышает 24 см.
Вместо компенсатора на дульной части ствола может быть установлен глушитель звука выстрела, который позволяет не только существенно снизить уровень звука выстрела, но и полностью исключить вспышку дульного пламени, что обеспечивает скрытность стрельбы на удалении до 400 м.
За исключением пластмассовых рукоятки управления огнем и цевья все остальные детали автомата выполнены из стали. При их изготовлении широко используются такие высокопроизводительные технологические методы, как штамповка и сварка. Это существенно снижает стоимость производства автомата.
В качестве боеприпасов к автомату приняты специальные патроны 9 х 39 мм СП. 5 и СП. 6. К нему был разработан и
9-мм автоматный бронебойный патрон ПАБ-9. Разработаны модификации автомата под патроны калибра 7,62 мм обр. 1943 г., 5,45 мм обр. 1974 г. и 5,56 х 45 мм НАТО, а также под 7,62 х 25-мм патрон ТТ.
Питание патронами производится из отъемных стальных коробчатых магазинов емкостью 20 патронов.
Следует также упомянуть, что на стадии разработки автомата предполагалось устанавливать на нем и подствольный 40-мм гранатомет VII-95, но испытания такого комплекса показали, что масса и прочность конструкции автомата недостаточны для восприятия нагрузок, возникающих при стрельбе 40-мм гранатой.
Выпускающийся с 1995 г. модернизированный вариант автомата на левой стороне ствольной коробки имеет планку, на которой можно закрепить оптический прицел ПСО-1 — 1 или ночные прицелы 1 ПН51 и НСПУ-3, адаптированные под баллистику специальных патронов. Ускорить прицеливание в 3 — 4 раза позволяет легкий однократный коллиматорный прицел ПК-01, разработанный специально для автомата 9 А-91.

Вам также могут быть интересны следующие оружейные статьи:

rus-guns.com

Автомат 9А-91


Автомат 9А-91 раннего выпуска




Автомат 9А-91 современного выпуска, с установленными глушителем и коллиматорным прицелом





Автомат 9А-91 современного выпуска, с коллиматорным прицелом

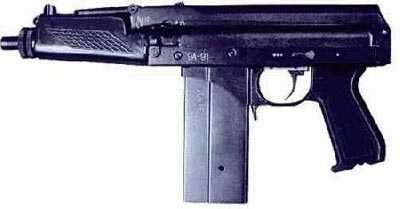

Автомат 9А-91 современного выпуска, глушитель снят, приклад сложен





Калибр: 9х39мм
Тип автоматики: газоотводный, запирание поворотом затвора
Длина: 605 / 383 мм (приклад разложен / сложен)
Вес: 2,1 кг без патронов
Темп стрельбы: 600-800 выстрелов в минуту
Магазин: 20 патронов



Автомат 9А-91 разрабатывался в Тульском КБ Приборостроения (КБП) как прямой конкурент малогабаритному автомату СР-3 "Вихрь". Начало разработки относится к самому началу 1990х годов, серийный выпуск начат в 1994 году. Основным назначением автомата 9А-91 является использование специальными подразделениями правоохранительных органов, а также в роли персонального оружия самообороны военнослужащих. Как и в СР-3, высокие боевые характеристики автомата при малых размерах достигаются использованием специальных

9мм патронов СП-6, СП-5, а также специально разработанного для 9А-91 бронебойного патрона ПАБ-9 - более дешевого аналога СП-6.



В отличие от первоначального варианта СР-3, автомат 9А-91 предполагал более широкий спектр применений, поэтому в его конструкцию заложена возможность использования отъемного глушителя, устанавливаемого на ствол. Кроме того, предполагалось оснастить 9А-91 подствольным 40мм гранатометом ГП-95 (также разработанный в КБП), однако данная попытка успехом не увенчалась, так как 9А-91 имеет недостаточную массу и прочность конструкции для того, чтобы выдержать мощную отдачу при стрельбе 40мм гранатой.



На базе основного 9мм варианта 9А-91 были также разработаны варианты под патроны 7.62х39мм, 5.56мм НАТО и 5.45х39мм, однако распространения они не получили и в серии не выпускались. Еще одним вариантом стала бесшумная "снайперская" винтовка ВСК-94, полученная путем установки на 9А-91 нескладного скелетного приклада, глушителя и креплений для оптических прицелов. Автомат 9А-91 и винтовка ВСК-94 состоят на вооружении МВД России и иных силовых структур.

Автомат 9А-91 построен на основе традиционной схемы с газовым двигателем автоматики. Запирание ствола осуществляется поворотом затвора, на 4 боевых упора. Ударно-спусковой механизм - курковый, переводчик - предохранитель расположен на ствольной коробке слева (на автоматах современного выпуска - справа), над спусковым крючком. Рукоятка заряжания установлена на затворной раме справа, она жестко приварена на автоматах раннего выпуска, а на современных автоматах 9А-91 она может складываться вверх.


Ствол 9А-91 ранних выпусков оснащен съемным ложкообразным компенсатором по типу компенсатора на АКМ. Вместо компенсатора возможна установка глушителя звука выстрела.


Рукоятка управления огнем и цевье - пластиковые, приклад штампованный из стали, складной вверх - вперед. В сложенном виде приклад располагается на крышке ствольной коробки. Прицельные приспособления - открытые, с довольно короткой прицельной линией. На 9А-91 поздних выпусков возможна установка оптических или коллиматорных прицелов (благодаря наличию на левой стороне ствольной коробки направляющей для крепления кронштейнов), а также специальных лазерных целеуказателей.



Источник

spec-naz.org

Малогабаритный автомат 9А-91 (Россия (СССР))


9А-91
первых партий с компенсатором

В конце 1980-х годов, во время работы климовских конструкторов над малогабаритным автоматом СР-3 «Вихрь», тульские оружейники из Конструкторского бюро приборостроения (КБП) начали работать над альтернативным ему вариантом – автоматом 9А-91.


9А-91 образца 1994 года
со сложенным прикладом

На Западе малогабаритное оружие получило обозначение PDW (Рersonal Defence Weapon – оружие свободных рук), основным назначением которого является вооружение военнослужащих, не связанных с основными видами вооружения – водителей транспортных средств, операторов РЛС и т.п., и не должно мешать им выполнять свои основные обязанности.

Перед конструкторами КБП стояла задача создать мощное малогабаритное оружие для внутренних войск и органов внутренних дел России, которое могло бы с успехом заменить как 7,62-мм автоматы АКМ / АКМС, так и 5,45-мм АК-74 / АКС-74 / АКС-74У.

С целью достижения высоких боевых характеристик малогабаритный автомат 9А-91 также как и СР-3 «Вихрь» создавался под специальные 9-мм автоматные патроны СП-5 и СП-6.


9А-91
модернизированный вариант

В 1992 году новое оружие впервые было представлено широкой публике, а в 1994 году было налажено серийное производство автомата 9А-91.


модернизированный вариант 9А-91

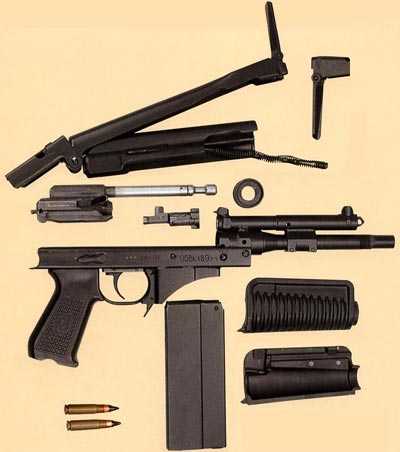

неполная разборка

Автомат 9А-91 построен на основе традиционной схемы с газовым двигателем автоматики. Запирание ствола осуществляется поворотом затвора, на 4 боевых упора.

На первых партиях автоматов 9А-91 на дульной части ствола устанавливался компенсатор, впоследствии изъятый из его конструкции.

Курковый ударно-спусковой механизм допускает ведение одиночного и автоматического огня. Флажок предохранителя объединен с переводчиком огня и находится над проемом спусковой скобы с левой стороны оружия. При включении предохранителя его флажок перекрывает паз для прохода рукоятки заряжания.

Расположенная с правой стороны складная рукоятка заряжания жестко соединена с затворной рамой.

Штампованный из стали приклад складывается вверх - вперед. В сложенном виде приклад располагается на крышке ствольной коробки. Автомат со сложенным прикладом укладывается в габариты 372х188х44 мм.

Приклад при складывании не увеличивает габаритов оружия, а складная рукоятка взведения делает автомат «плоским» и удобным при постоянном ношении, в том числе скрытном.

Цевье, составленное из двух симметричных половин, и пистолетная рукоятка изготовлены из литьевой ударопрочной пластмассы.


модернизированный вариант 9А-91

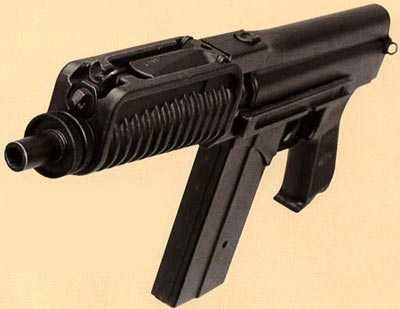

приклад сложен

За исключением пластмассовых рукоятки управления огнем и цевья, все остальные детали автомата стальные. При их изготовлении широко использована штамповка и точечная сварка.

Прицельное приспособление, с довольно короткой прицельной линией, состоит из открытого перекидного прицела, рассчитанного на дальность стрельбы 100 и 200 м.

Питание оружия боеприпасами производится из прямого двух рядного коробчатого магазина емкостью на 20 патронов. Защелка магазина расположена перед спусковой скобой.

Поскольку автомат 9А-91 поступил на вооружение органов внутренних дел Российской Федерации, то руководству МВД пришлось озаботиться снабжением этого оружия боеприпасами. Специальные 9-мм автоматные патроны СП-5 и СП-6 из-за используемых в них специальных сортов сталей и металлов оказались чрезвычайно дорогостоящими, поэтому для снабжения массового оружия, каким стали автоматы 9А-91 после вооружения ими значительного количества подразделений органов внутренних дел, требовалось создание более дешевого боеприпаса. Поэтому вскоре был создан патрон ПАБ-9, с использованием термоупрочненного стального сердечника, что позволило удовлетворить все потребности милиции в этих патронах. Пуля патрона ПАБ-9 обеспечивает поражение живой силы противника в индивидуальных средствах защиты 3 класса, и на дальности до 100 м гарантированно может пробить 8-мм стальной лист.

Калибр, мм9х39
Длина, мм
- приклад разложен
- приклад сложен

604
383
Вес без магазина, кг2.1
Магазин, кол. патронов20
Начальная скорость пули, м/с270
Прицельная дальность стрельбы, м200
Темп стрельбы, выстр/мин700 - 900

Помимо основного 9-мм варианта 9А-91 были также разработаны варианты под патроны 7.62х39 мм, 5.45х39 мм, а также 5.56х45 мм НАТО (на экспорт) однако распространения они не получили.

По совокупности характеристик малогабаритный автомат 9А-91 превосходит зарубежные разработки оружия PDW. Его масса без магазина составляет 2,1 кг, длина со сложенным прикладом – 383 мм, дальность эффективного огня – 200 м, что вдвое превышает эффективность огня пистолетов-пулеметов под наиболее распространенный пистолетный патрон 9х19 "парабеллум".

Кроме того в отличие от СР-3 «Вихрь» автомат 9А-91 предполагал более широкий спектр использования, поэтому в его конструкцию изначально была заложена возможность использования отъемного глушителя, устанавливаемого на ствол. Кроме того, предполагалось оснастить 9А-91 подствольным 40-мм гранатометом ГП-25, однако данная попытка успехом не увенчалась, так как 9А-91 имеет недостаточную массу и прочность конструкции для того, чтобы выдержать мощную отдачу при стрельбе 40-мм гранатой.


модернизированный вариант 9А-91
с установленным глушителем

В 1995 году автомат был модернизирован, что позволило устанавливать на дульной части ствола прибора для бесшумно-беспламенной стрельбы, а на направляющую с левой стороны ствольной коробки оптического прицела ПСО-1-1 или ночных прицелов НСПУ-3, адаптированных под баллистику патронов СП-5, СП-6 и ПАБ-9, а также лазерного целеуказателя ЦЛ-03. Флажок предохранителя-переводчика огня с левой стороны оружия был перенесен на правую сторону. Модифицированный малогабаритный автомат 9А-91 с установленным глушителем и оптическим прицелом обеспечивает скрытную стрельбу по целям на удалении до 400 м.

Кроме того на базе 9А-91 был разработан винтовочный снайперский комплекс ВСК-94, который также поступил на вооружение спецподразделений внутренних войск и органов внутренних дел.


модернизированный вариант 9А-91
с установленным коллиматорным прицелом

shooting-iron.ru
