История калибра: 9×23 mm Steyr. Патрон одного пистолета

История разработки австро-венгерского патрона под самозарядный пистолет Steyr

В начале XX века, совсем как и в наше время, заветной мечтой любого производителя оружия был крупный военный заказ. Желательно от своей родной армии, но и другие тоже подойдут, лишь бы платили хорошо. Благо, в Европе уже ощутимо пахло порохом, а военно-технический прогресс гнал как пришпоренный.

В этом смысле дела у австрийской фирмы с труднопроизносимым названием Österreichischen Waffenfabriks-Gesellschaft шли, в общем, хорошо – компания давно уже ушла от изначального сочетания «оружейного завода и лесопилки» и являлась одним из крупнейших производителей стрелкового оружия в Европе. Основной продукцией ÖWG являлись винтовки системы Фердинанда Манлихера. Тем не менее менеджеры компании отлично знали, что австро-венгерская армия интересуется не только винтовками. Еще в 1907 году на вооружение кавалерии Австро-Венгрии был принят Repetierpistole M. 7, более известный как Roth-Krnka M.7 или Roth–Steyr M1907. Поскольку сами разработчики пистолета – Карел Крнка и Георг Рот – выполнить армейский заказ не имели возможности, он был, в соответствии с традициями двуединой монархии, разделен между венгерскими и австрийскими заводами. В роли последнего выступил как раз ÖWG. Но все же основным короткоствольным оружием у австрийцев и венгров пока оставались револьверы Гассера различных моделей. Чтобы побудить генералов перевооружить не только кавалерию, но и всю армию, требовался новый пистолет. И в ÖWG хорошо представляли, каким он должен быть.

Простым. Мощным. Надежным.

Хотя конструкция нового пистолета имела сходство с его предшественником, разработчиком в этот раз был не Карел Крнка, как иногда ошибочно указывают, а главный инженер ÖWG Конрад Мургталер. Автоматика пистолета работала на использовании энергии короткого хода ствола, запирание производилось поворотом ствола – по схожей схеме сделан, в частности, современный российский пистолет Грязева-Шипунова ГШ-18.

Пистолет, получивший название Steyr-Hahn («hahn» – нем. «курок»), не имел отъемного магазина и снаряжался патронами при помощи обоймы. Это может показаться анахронизмом, но в тот момент достоинства магазина как отдельной детали еще не были общепризнанным явлением. Достаточно вспомнить другой пистолет – знаменитый Mauser C96. Наоборот, некоторые считали, что магазин является тяжелой и дорогой деталью, которую, к тому же, легко потерять. Пистолеты же с обойменным заряжанием были привычны людям с опытом использования магазинных винтовок. Они имели меньше мертвого веса на патрон, а в случае утери всех обойм, пистолет можно было дозарядить и без них, просто на это требовалось больше времени. Подробное обоснование преимуществ обоймы перед магазином приводил, в частности, В.Г. Федоров в своей книге «Оружейное дело в начале XX столетия».

При этом австрийцы создали не только пистолет, но весь комплекс оружие-патрон. 9×23 Steyr с оболочечной пулей весом 11 грамм имел начальную скорость 385 м/с, заметно превосходя тогдашние варианты люгеровского 9х19.

Хотя обычно говорят о модели 1912-го г., первый вариант нового Steyr появился на год раньше – в 1911 г. Как и ожидали разработчики, новый пистолет вызвал большой интерес у военных. При этом первыми в очереди у ворот завода оказались не австрийцы, а… чилийцы, заказавшие 5000 пистолетов. Следующим заказчиком стала румынская армия и полиция. Надо заметить, что румынские Steyr-Hahn в настоящее время считаются довольно редкими, поскольку частично выполнение контракта было прервано начавшейся Первой мировой войной, и частично эти пистолеты достались австрийцам в качестве трофеев. Лишь затем появился и вариант для армии Австро-Венгрии – Repetierpistole M1912. Помимо австро-венгерской, 16 000 пистолетов приобрела армия Баварии. Здесь стоит пояснить, что хотя формально королевство Бавария являлось частью Германской Империи, степень самостоятельности баварцев оставалась достаточно высока. Бавария даже имела своё собственное Военное министерство и свой собственный Генеральный штаб.

В окопах Первой мировой Repetierpistole M1912 вполне оправдал свою репутацию надежного армейского оружия. В том, что возникла она не на пустом месте, в частности, недавно убедились американские стрелки с канала InRangeTV, пропустившие старичка через свой любимый грязевой тест.

Возможно, появись Steyr-Hahn чуть раньше или задержись начало Первой мировой еще на несколько лет – австрийский пистолет вполне мог бы обрести популярность не меньшую, чем упомянутый выше Mauser C96 или «Парабеллум». Но так уж вышло, что пистолет оказался оружием не просто проигравшей войну, но и распавшейся страны. Производство оружия в Штайре было запрещено, и австрийцы занялись производством велосипедов, а также грузовиков конструкции Фердинанда Порше. Выпуск же бывшего штайровского оружия продолжили в нейтральной Швейцарии , где в 1930 году было создано Steyr-Solothurn Waffen AG. В том же году австрийцы приняли на вооружение полиции швейцарский пистолет-пулемет Steyr M.30 (Steyr-Solothurn S1-100) под 9×23 Steyr, разработанный неким Луи Стэнджем – очень похожим на немецкого конструктора Луиса Штанге, создателя пулемета MG 34.

Увы, австрийская же армия, перешедшая на то же оружие несколькими годами позже, уже предпочла вариант под 9х25 мм Маузер. И даже когда после аншлюса Австрии, уже германское Управление вооружений приняло решение возобновить для своих нужд выпуск пистолетов Steyr-Hahn, в целях стандартизации было решено делать их под патрон 9х19 мм.

И в заключении стоит упомянуть о впечатлениях от Steyr-Hahn в России. Вот как писал о нем известный оружиевед В.Е. Маркевич:

«Автоматический пистолет системы Роот-Штейер образца 1912 г. (военный).
Конструкция разработана в 1912 году на австрийском оружейном заводе в Штейере. Тогда же пистолет Роот-Штейер был принят в качестве штатного военного пистолета в Австро-Венгрии.
…
Калибр пистолета 9 мм. Патрон сильный с тяжелой пулей типа патрона Кольт.
Пистолет данного образца отличается безотказностью автоматики и сильным останавливающим действием пули при хорошей меткости, что подтвердилось на войне 1914-1918 гг.
Главный дефект пистолета Роот-Штейер – медленное заряжание и отсутствие отъемного магазина. В 1928 году данный пистолет был усовершенствован в СССР инженером Ф.В. Токаревым».

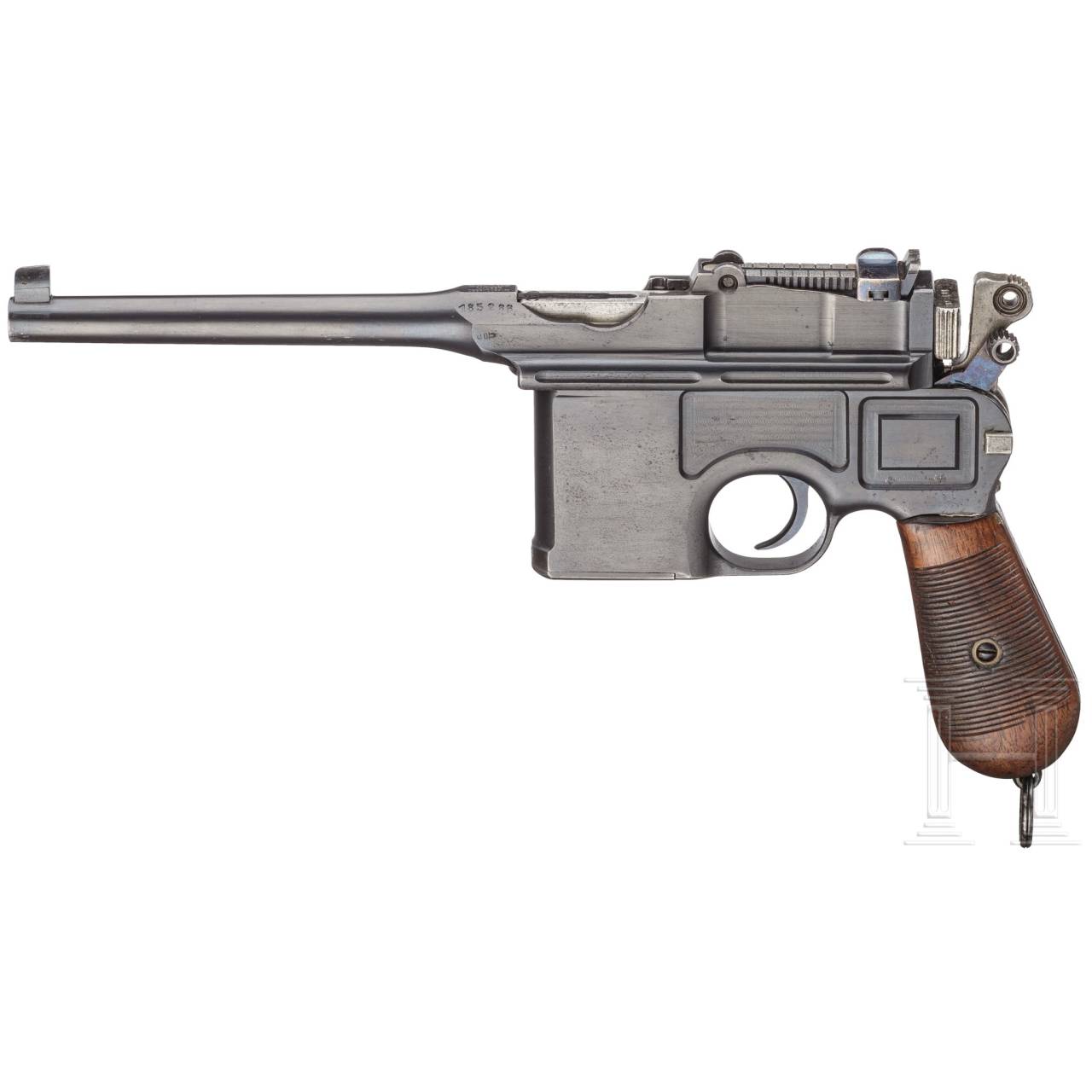

Патроны к пистолету Маузер К-96

December 12th, 2009

11:45 am — Патроны к пистолету Маузер К-96

Продолжение. Начало здесь.

За свою долгую жизнь пистолет Маузер К-96 выпускался в самых разных калибрах – 7,63 Маузер, 9мм Пара, 9мм Маузер Экспортный, 9мм Браунинг Длинный, 9мм Ларго, 38 ACP, 8,15мм Маузер. Но подавляющее большинство пистолетов были калибра 7,63 Маузер. В разных странах этот патрон называли по разному – 30 Маузер, 7,63 Маузер, 7,63х25мм, P.403 и т.д.

За основу для патрона 7,63 Маузер был взят патрон пистолета Борхарда калибра 7,65х25мм. На фото пистолет Борхард:

Патрон 7,65х25 Борхард:

Следует учитывать, что когда Борхард разрабатывал свой патрон бездымные пороха только появились и были еще очень несовершенны.

Борхард использовал заряд 0,3 грамма “медленного” винтовочного пороха(впрочем, в то время других бездымных порохов еще не было) и не смотря на длину ствола в 190мм начальная скорость пули весом в 5,5грам была всего около 360 м/с. Причина была в том, что большая часть пороха сгорала в тот момент, когда пуля уже покинула ствол. В 1895-м году появились новые сорта пироксилиновых порохов более приемлемые для использования в короткоствольном оружии. Один из этих порохов и был использован в патроне 7,63 Маузер. В результате пуля весом в 5,5 грамм вылетала из ствола длиной 140мм со скоростью 440 м/с. Новый патрон получился очень удачным – он обладал очень неплохой точностью, настильной траекторией, позволявшей стрелять на большие дистанции, и большой пробивной силой. До появления в 1934-м году патрона 357 Магнум он был самым мощным пистолетным патроном. Вскоре после появления патроны калибра 7,63 Маузер начали выпускаться не только в Германии, но и в Бельгии, Франции, Испании, Китае, Австрии, США и Турции.

К 1906-му году практически все ведущие производители патронов в мире выпускали патроны этого калибра. В каталоге компании DWM патрон 7,63 Маузер значился под номером 403. С тех пор многие патронные компании использовали индекс “Nr.403” для обозначения это патрона. На фото патроны выпущенные фирмой DWM в 30-х годах:

Патроны 7,63 Маузер выпущенные в разных странах:

Австрия:

Патрон выпущенный “Patronen Hirtenberger und Metallwarenfabrik Zundhütchen of Hirtenmberg”

Бельгия:

Патрон выпущенный “Cartoucherie Belge” в Льеже между 1920-м и 1940-м годом
Патрон выпущенный “Fabrique Nationale d’Armes de Guerre of Herstal”
Бразилия:
Патрон выпущенный “Companhia Brasileira de Cartuchos de Utinga” в Сан Паоло
Патрон выпущенный “Companhia Brasileira de Cartuchos de Utinga” в Сан Паоло, поздний выпуск.
Великобритания:
Патрон выпущенный “Kynoch” в Виттоне
Германия:
Патрон выпущен “Karlsruher Industrie-Werke Berlin”, так называлась фирма DWM в 1922-1936 годах. Надпись “NICORRO” означает, что в патроне использован некоррозийный капсюль.
Патрон выпущен “Deutsche Metall Patronenfabrik”. Патрон выпуска 1896-го года – в 1987-м фабрика стала частью концерна DWM.
Патрон выпущен “Deutshce Waffen und Munitionsfabrik” Фирма DWM была ведущим производителем патронов в Германии. Цифры “403” означают каталожный номер патрона, буквы “KK” – завод в Карлсрухе.

Патрон выпущен “Gustav Genschow”.
Патрон выпущен “Gustav Genschow”, ранний выпуск.
Патрон выпущен “Rheinisch-Westfalische Sprengstoff AG”(RWS) в Нюрнберге
Патрон неизвестного производства, но вероятнее всего германский. В качестве обозначения калибра использован код “403”
Италия:
Патрон выпущен “Giulio Fiocchi Lecco”.
Патрон выпущен “Giulio Fiocchi Lecco”.
Испания:
Патрон выпущен во время Гражданской Войны в Испании для Республиканских войск.
Патрон выпущен во время Гражданской Войны в Испании для Республиканских войск.
Патрон выпущен до Гражданской Войны в Испании фирмой “CIM Cartuchería” в Севилье.
Патрон выпущен “Fábrica Nacional de Palencia” в 1947-м году.
Патрон выпущен “CIM Cartuchería” в Севилье.
Патрон выпущен “Pyrotechnics Seville” в 1940-м году.
Китай:
Патрон выпущен арсеналом Ханьян в 1931-м году.
Португалия:
Патрон выпущен “Fábrica Nacional de Motores”
Сербия:
Патрон выпущен “Prvi Partizan”
США:
Гильза выпущена фирмой “Starline”. Фирма Starline производит неснаряженные гильзы для релоадинга.
Патрон выпущен “Remington-Union Metallic Co”.
Патрон выпущен “Remington-Union Metallic Co”.
Турция:
Патрон выпущен “Fabrikilar Askeri”.
Франция:
Патрон выпущен “Société Française des Munitions” в Париже
Патрон выпущен “Société Française des Munitions” в Париже в 1939-м году для Бразилии
Патрон выпущен “Société Française des Munitions” в Париже
Чехословакия:
Патрон выпущен “Sellier & Bellot” в Праге
Современные патроны 7,63 Маузер
Несмотря на то, что пистолеты Маузер К-96 не выпускаются уже больше 70-ти лет этот патрон все еще остается популярным. Многие годы единственным производителем была итальянская фирма “Fiocchi” специализирующаяся на выпуске патронов к устаревшему оружию.
Патроны 7,63 Маузер фирмы “Fiocchi”. По традиции эти патроны снаряжены несколько слабее оригинальных – они предназначены для стрельбы из оружия, которому зачастую больше 100 лет.
Патроны португальской фирмы “FNM” появились на рынке в конце 90-х годов. Качество патронов было очень неплохим, хотя заряд пороха был близок к максимально допустимому для пистолетов Маузер.
Патроны сербской фирмы “Први Паризан” появились на рынке в 2005-м году. Патроны очень качественные, но с одной особенностью – хоть они и маркированы 7,63 Mauser размеры гильзы соответствуют не патрону 7,63 Маузер, а патрону 7,62х25 Токарев
Патроны американской фирмы “Hornady”. Фирма “Hornady” знаменита производством дорогих патронов и полуоболочечных пуль для охотничьих патронов. Та же традиция соблюдена и с патроном 7,63 Маузер. Этот патрон выполнен с полуоболочечной пулей весом 86 гран. Патроны очень высокого качества, но и довольно дорогие.
Патрон 9мм Пара(9мм Люгер, 9мм НАТО, 9х19мм)
Вторым по популярности калибром для пистолетов Маузер К-96 был 9мм ПАРА. В 1916-м году Пруссия заключила контракт с фирмой Маузер на поставку 150000 пистолетов К-96 в калибре 9мм – под штатный патрон немецкой армии. До конца войны фирма Маузер успела выпустить 137000 этих пистолетов. Так как патрон 9ммПара стал одним из самых распространенных в мире, спрос на пистолеты конвертированные под этот патрон с годами только повышался. Тем более что со временем стволы калибра 7,63 изнашивались и наиболее простым ремонтом было конвертирование пистолетов под патрон 9мм. В настоящий момент около 25% всех пистолетов Маузер конвертированы под патрон 9мм Пара.
Разнообразные патроны 9ммПара:
Патрон 9мм Маузер Экспортный(9мм Маузер, 9х25мм)
Патрон 9мм Маузер Экспортный был разработан в 1906-м году в попытке получить военный заказ в странах Латинской Америки. Попытка успехом не увенчалась, было выпущено всего около 5000 пистолетов под этот патрон. Патрон оказался чрезмерно мощным для пистолета, но пользовался большой популярностью, как патрон для пистолетов-пулеметов. Пистолеты-пулеметы этого калибра выпускали в Австрии, Венгрии, Швейцарии и Чили.
Внизу на фото патроны 9ммПара, 7,63 Маузер и 9мм Маузер Экспортный:
Патрон 9мм Браунинг Длинный(9mm Browning Long, 9x20mm)
Небольшое количество пистолетов Маузер К-96 были конвертированы под патрон 9мм Браунинг Длинный в 30-х годах в Швеции. Некоторые из этих пистолетов попали в Финскую армию и применялись во время Зимней Войны.
Патрон 9мм Браунинг Длинный:
Патрон 9мм Ларго(9мм Бергман, 9мм Бергман-Баярд, 9х23mm)
Около 5000 пистолетов Маузер К-96 проданных в Испанию были конвертированы под штатный испанский патрон 9мм Ларго. Так же многие из выпускавшихся в Испании подражаний маузеру были в этом калибре.
Патрон 9мм Ларго:
Патрон 38ACP(38 Кольт, 38 AUTO)
Небольшое количество пистолетов Маузер К-96 проданных в США в 1907-м году были выпущены под американский патрон 38ACP. В настоящее время известен всего один из этих пистолетов. Патрон 38ACP:
Патрон 8,15 Маузер
В 1934-м году фирма Маузер выпустила несколько пистолетов под экспериментальный патрон 8,15х24мм. Всего было выпущено около 20-ти пистолетов этого калибра.
На фото патрон 8,15х24мм Маузер:
Литература:
А. Б.Жук “Справочник по стрелковому оружию” Москва 1993
Ф.К. Бобак “Пистолеты и Револьверы Мира”
John W. Breathed Jr, Joseph J. Schroeder Jr. “System Mauser. A Pictorial History of the Model 1896 Self-Loading Pistol”
James N. Belford, Jack Dunlap “The Mauser Self-Loading Pistol”
Wayne Erickson, Charles Pate “The Broomhandle Pistol 1896-1936”
R.J. Berger “Know Your Broomhandle Mausers”
Н.Г. Меньшиков “Альбом конструкций патронов.” Москва 1946.
М.В. Гуревич “Боеприпасы стрелкового оружия” Изд. Академии КА 1941
Патроны стрелкового вооружения. Воениздат 1938
Янчук “Справочник баллистических и конструктивных данных стрелкового оружия” Изд. Академии КА 1934
“Наставление по стрелковому делу. Пистолет обр. 1930” Воениздат 1938
“Краткое руководство по применению и комплектации германских боеприпасов” Изд. Академии КА 1942
Материалы НИПСВО ГАУ КА:
Отчет #807 1937
Отчеты #308, #416, #432 1940
Справочный альбом по патронам иностранных армий. 1942
Richard Lee “Modern Reloading Manual. 2^nd edition” 2004
Frank C. Barnes “Cartridges of the World. 10^th edition” 2003
Каталоги
DWM 1904, 1937
Stoeger 1934, 1942, 1947
Отдельное спасибо Pritzker Military Library http://www.pritzkermilitarylibrary.org/ за доступ к очень редким книгам и материалам.
