76-мм дивизионная пушка Ф-20. Опытный образец 1935 года. СССР

В начале 1930-х годов в СССР активно проводились работы по созданию дивизионных универсальных (с круговым обстрелом) и полууниверсальных (предназначенных для «ведения заградительного зенитного огня») пушек.

В рамках концепции полууниверсального (зенитно-дивизионного) орудия (т.е. способной одновременно выполнять роль противотанковой, зенитной и дивизионной пушки) в 1933 году в ГКБ-38 (конструкторское бюро завода № 32 в подмосковной деревне Подлипки) была спроектирована конструкторским коллективом В.Г. Грабина новая 76-мм дивизионная пушка А-51. Эта пушка предназначалась для ограниченной борьбы с зенитными целями (заградительный огонь), для борьбы с танками и решения всех остальных задач специальной дивизионной пушки. Несмотря на то, что ГКБ-38 в том же 1933 году было ликвидировано, проект пушки А-51 все-таки был воплощен в металле.

КБ завода «Новое Сормово» № 92 (г. Горький), созданное в январе 1934 года под руководством В. Г. Грабина (куда переехали сотрудники ликвидированного ГКБ-38), продолжало дорабатывать проект пушки А-51. В 1934 году завод № 92 изготовил опытный образец 76-мм полууниверсальной пушки А-51, но уже под своим заводским индексом — «Ф-20». Основным требованием при ее разработке являлось сохранение штатной 76-мм гильзы от дивизионной пушки образца 1902 года. Поэтому гильза для боеприпаса нового орудия, сохранив геометрические размеры, получила увеличенный пороховой заряд с 0,9 кг до 1,08 кг. Ствол новой пушки также удлинили до 50 калибров, а канал и камора ее ствола заимствовали у 76-мм зенитной пушки обр. 1915/1928 годов, с которой пушка Ф-20 имела аналогичную баллистику.

Пушка Ф-20 состояла из ствола с полуавтоматическим вертикальным клиновым затвором и подрессоренного двухколесного однобрусного лафета с поддоном и с большими стальными колесами Оригинальность конструкции этого орудия состояла в том, что ствол представлял свободную трубу с кожухом и навинтным казенником и полуавтоматическим затвором. Затвор (вертикальный клиновой) и полуавтоматическое управление почти полностью были взяты от 76-мм зенитной пушки образца 1931 года. На стволе был смонтирован дульный тормоз — для частичного поглощения отдачи при выстреле. Пушка имела гидравлический тормоз отката, гидропневматический накатник, при этом длина отката была переменной. Пружинный уравновешивающий механизм состоял из двух цилиндров. Подъемный механизм — секторный. Прицел и механизм вертикального наведения располагались с разных сторон ствола. Верхний станок – стальная отливка с ввернутым кованым боевым штырем. К верхнему станку крепился щит.

Колеса использовались в двух вариантах: с узкими резиновыми шинами и с металлическим ободом. К хоботовой части станка крепился поворотный механизм гусеничного типа (аналогичный пушке 32-К), с помощью которого производился поворот орудия. Поддон в походном положении вывешивался под лафетом, при переходе в боевое положение пушка накатывалась на поддон. Стрельба в штатном положении велась с поддона, но можно было стрелять и с колес. Пушка Ф-20 имела снаряд массой 7,1 кг , с начальной скоростью — 710 м/с, а ее максимальная дальность стрельбы достигала 14300 м (при вертикальном угле наведения — 45°). Камора была рассчитана на стандартную гильзу обр. 1900 года, соответственно, орудие могло стрелять всеми боеприпасами для 76-мм дивизионных и полковых орудий, и имело баллистику 76-мм зенитной пушки обр. 1915/1928 годов. В боекомплект орудия входили унитарные выстрелы: с калиберными бронебойными снарядами; осколочно-фугасными снарядами, в том числе, фугасная стальная старая русская и французская гранаты; шрапнель; картечь; зажигательные и дымовые снаряды. Так, бронепробиваемость калиберным бронебойным снарядом под углом 90° на дистанции 500 м у пушки Ф-20 составляла 75 мм , а на дальности 1000 м — 67 мм .

В начале 1935 года дивизионная пушка Ф-20 была отправлена на полигонные испытания, которые завершились неудачно. Поскольку эта пушка имела устаревшую конструкцию однобрусного лафета, она по своим характеристикам не соответствовала требованиям времени и не удовлетворяла В. Г. Грабина. В связи с этим, одновременно с работами по ее усовершенствованию, на базе пушки Ф-20 было начато проектирование нового дивизионного орудия, получившего индекс «Ф-22», завершившееся в 1935 году.

Именно это орудие и стало первой артсистемой, полностью разработанной в СССР (а не являющейся очередной модернизацией орудий Российской армии или зарубежной разработкой), которое было принято на вооружение Красной армии в 1936 году.

76-мм дивизионная пушка Ф-22 образца 1936 года имела современную на момент создания конструкцию с раздвижными станинами, с подрессориванием и металлическими колесами с резиновыми шинами. Оно оснащалось полуавтоматическим вертикальным клиновым затвором, и гидравлическим тормозом отката. Орудие могло стрелять всеми боеприпасами для 76-мм дивизионных и полковых орудий. Максимальная дальность стрельбы — 14000 м . Впервые пушка Ф-22 была успешно использована в боях с японскими войсками на реке Халхин-Гол и у озера Хасан. Всего в 1937 -1939 годах было выпущено 2932 пушки Ф-22. В 1939 году их заменили в производстве более модернизированными 76-мм дивизионными пушками конструкции В.Г. Грабина Ф-22УСВ образца 1939 года.

На 1 июня 1941 года в частях Красной армии имелось 2868 пушек Ф-22. В течение 1941 — 1942 года эти пушки понесли большие потери, но в небольших количествах продолжали использоваться в артиллерийских частях в действующей армии вплоть до конца Великой Отечественной войны.

76-мм дивизионная пушка образца 1942 года ЗИС-3

Основная тяжесть борьбы с ударной силой вермахта, панцерфаффе, с первых же дней войны легла на плечи артиллеристов. В 1941 году наиболее массовым противотанковым советским орудием являлась полуавтоматическая 45-мм пушка образца 1937 года.

При этом первые же бои показали, что ее расчет очень уязвим как от минометного обстрела, так и от снарядов неприятельской артиллерии. Не случайно солдаты наградили сорокопятку прозвищами «Прощай, Родина!» и «До первого выстрела».

У 57-мм противотанковой пушки образца 1941 года были проблемы другого характера. Орудие, которое изготавливалось на горьковском артиллерийском заводе имени Сталина и получило наименование ЗИС-2, признали излишне мощным в связи с избыточной пробиваемостью. Это было  весьма затратно в изготовлении, а потому ее сняли с производства.

Дивизионной и противотанковой артиллерии требовалось же что-то более дешевое и при этом технологичное. К тому же, более 36 тысяч орудий было потеряно в первый год войны, и их надо было быстро заменить.

Конструктивно ЗИС-3 была продолжением ЗИС-2. Конструктор Василий Грабин начал работать над ней еще до войны. При проектировании 76-мм дивизионки Грабин сразу нацелился на ее массовое производство. Для этого снижалось количество технологических операций – в частности, за счет качественной отливки крупных деталей, вводилась унификация и поточное производство узлов. Количество деталей с 2080 снизили до 1306. Всё это позволяло производить новое орудие куда быстрее и дешевле, не теряя качества.

Сила отдачи при выстреле на ЗИС-3 была на 30% компенсирована дульным тормозом, был устранен важный недостаток предыдущей модели в виде размещения рукояток наводки по разные стороны ствола пушки. Последнее позволяло орудийному расчету выполнять только свои непосредственные функции в бою. Кроме того, орудие было легче на 420 килограмм, чем предыдущая модель, и имело больший клиренс.

Работа по созданию опытного образца ЗИС-3 была закончена в июне 1941 года, а уже в июле – он прошел полигонные испытания. Некоторое количество пушек ЗИС-3 было изготовлено еще в 1941 году – это были опытные орудия и материальная часть для двух артиллерийских дивизионов, направленных на войсковые испытания, которые закончились только в начале февраля, следующего, 1942 года.

Грабин в январе 1942-го лично представил свою разработку народному комиссару обороны Иосифу Сталину, который дал официальное разрешение на промышленное производство орудия. 12 февраля 1942 года, постановлением Государственного комитета обороны СССР на вооружение Красной Армии орудие ЗИС-3 было принято под обозначением «76-мм дивизионная пушка образца 1942 года».

76-мм дивизионная пушка ЗИС-3 образца 1942 года предназначалась для уничтожения живой силы противника; подавления и уничтожения огневых средств пехоты противника и его артиллерии, а также танков и других механизированных средств противника; разрушения заграждений и амбразур долговременных огневых точек.

В 1943 году к производству дивизионки активно подключились еще два завода — № 235 в Воткинске и № 13 в Усть-Катаве. Это произошло после того, как в ходе боев стало понятной необходимость создания самоходной артиллерии, которая бы поддерживала танковые войска. ЗИС-3 стали ставить на разработанную самоходку СУ-76.

76-мм пушка ЗиС-3, имея хорошую дальность стрельбы и хорошую дальность прямого выстрела, а также хорошую скорострельность, в период Отечественной войны в борьбе против танков вполне оправдала себя. Только по тяжёлым танкам типа германских «Королевских Тигров» снаряд 76-мм пушки ЗиС-3 не оправдал себя. Необходимо в этом случае увеличить начальную скорость снаряда. Пушка сравнительно лёгкая и манёвренная, в боевой обстановке при ведении огня мало встречается задержек, все механизмы работают чётко и безотказно. Для противотанковых подразделений, вооружённых 76-мм пушками ЗиС-3, в качестве средства тяги необходимо иметь бронетранспортёр. Наиболее подходящий тип тяги для этой системы — автомашина «Додж 3/4».

Всего было произведено 48 016 орудий, что является больше, чем выпуск какой-либо другой пушки за всю историю человечества. Наряду с танком Т-34 и самолетом Ил-2, 76-мм дивизионная пушка образца 1942 года стала одним из ярких символов победы Красной Армии в Великой Отечественной войне.

Немецкие артиллерийские конструкторы, сравнивая технический уровень ЗИС-3 со своими 75-мм пушками, пришли к выводу о несомненном преимуществе советского орудия. Оно превосходило неприятельскую артиллерию в ряде параметров. В частности, по соотношению дульной энергии к весу пушки в боевом положении и в максимальной дальности стрельбы, причем, посылаемый снаряд был на 13% тяжелее немецкого.

Дивизионная пушка ЗИС-3 представляла собой классическое артиллерийское орудие с раздвижными станинами, с полуавтоматическим вертикальным клиновым затвором и полуавтоматикой механического (копирного) типа, а также с подрессоренным колесным ходом. Ствол пушки — моноблок, с двухкамерным дульным тормозом и казенником. Спуск кнопочный или рычажный (на орудиях различных производственных серий). Скорострельность новой пушки благодаря унифицированному клиновому затвору, над которым немало потрудился конструктор Петр Федорович Муравьев, удалось довести до 25 — 30 выстрелов в минуту. Для поглощения примерно 30 — 35% энергии отката на дульной части ствола был смонтирован дульный тормоз. Противооткатные устройства при выстреле откатывались со стволом, и состояли из гидравлического тормоза отката и гидропневматического накатника. Наибольшая дальность стрельбы – 13 290 м.

Дальность прямого выстрела – до 940 м. Длина ствола – 3490 мм. Длина нарезной части – 2587 мм. Расчет – 6 человек.

Благодаря своим выдающимся боевым, эксплуатационным и технологическим качествам это орудие было признано специалистами как одно из лучших орудий второй мировой войны. В послевоенное время 76-мм пушки ЗИС-3 вплоть до 1980-х годов состояли на вооружении Советской армии.

76-мм танковая пушка образца 1940 года (Ф-34)

Ф-34 на танке Т-34 обр. 1943 в Немецком танковом музее

Средний танк той же модели с этой пушкой, Познань

Башня Т-34-76 образца 1943 с пушкой Ф-34 на памятнике в Волгограде

76-мм танковая пушка Ф-34[1] — танковая пушка Горьковского завода № 92, которой начиная с 1941 года серийно оснащались танки Т-34.

Разработана по инициативе конструкторского бюро Горьковского завода № 92 группой ведущего конструктора П. Ф. Муравьёва, под общим руководством В. Г. Грабина.

Содержание

  • 1 История создания
  • 2 Производство
  • 3 Эксплуатация
  • 4 Примечания
  • 5 Литература
  • 6 Ссылки

История создания

Согласно работе А. Б. Широкорада, проектирование орудия началось в 1939 году, пушка представляла собой удлинённый вариант танковой пушки Ф-32 и первоначально предназначалась для вооружения танков Т-28 и Т-35

[2]. Сам Грабин упоминает, что Ф-32 была, по требованию заказчика и против воли проектировщиков, заметно укорочена с ощутимой потерей боевых качеств ради бытовавшего тогда опасения, что танк может цеплять стволом орудия землю. Это не позволило Ф-32 реализовать все возможности, изначально заложенные в её конструкцию.[3] Проектирование орудия было завершено 15 марта 1939 года, первые испытания орудия, установленного на танке Т-28 прошли 19 октября 1939 года на Гороховецком полигоне. Однако, от перевооружения танков Т-28 и Т-35 было решено отказаться, и орудие было переназначено на новый танк Т-34, на котором первые стрельбы из пушки Ф-34 были произведены в ноябре 1940 года[2].

Согласно работам М. Н. Свирина[4][5] проектирование орудия началось в июне 1940 года непосредственно для танка Т-34, а в качестве основы для орудия были использованы проекты экспериментальной танковой пушки большой мощности Ф-27 и серийной танковой пушки Ф-32, причём экспериментальный образец Ф-34 имел более длинный ствол, чем серийный вариант.

Также, согласно работам М. Н. Свирина, первые испытания орудия прошли на танке БТ-7А.

14 ноября 1940 года в НКО был издан приказ № 0320 «О проведении полигонно-войсковых испытаний 76-мм танковой пушки Ф-34 завода № 92, установленной в Т-34», в этот же день заместитель наркома обороны СССР, начальник ГАУ РККА Маршал Советского Союза Кулик утвердил ТТТ на эту пушку.[6]

T-34 (вид сбоку)

21-23 ноября 1940 года танк Т-34 с установленной пушкой подвергся интенсивным испытаниям на Гороховецком полигоне МВО (за три дня было произведено 2807 выстрелов). Комиссия в составе главного конструктора завода № 92 генерал-майора В. Г. Грабина, начальника кафедры артиллерии ВАММ военного инженера 1-го ранга Н. С. Огурцова, представителя 14-й танковой дивизии лейтенанта Амелина и конструктора завода № 92 П. Ф. Муравьёва по результатам полигонно-войсковых испытаний сделала вывод, что «76-мм танковая пушка Ф-34 является вполне современной пушкой для Т-34» и в заключении предложила рекомендовать танковую пушку Ф-34 на вооружение танка Т-34.

[6]

После внесения изменений в конструкцию, в июле 1941 года орудие было принято на вооружение Красной армии под официальным наименованием 76-мм танковая пушка обр. 1940 г.

Производство

Серийное производство Ф-34 велось на заводе № 92 по одним источникам с 1940 по 1944 год[2], по другим — с февраля 1941 по 1944 год[4]. Всего было изготовлено 38580 орудий.

В 1941 году КБ Грабина создало специальную модификацию пушки, предназначенную для установки на тяжёлый танк КВ-1. Данная пушка, отличавшаяся от Ф-34 конструкцией люльки, устройством и креплением блокировки, а также рядом мелких деталей, получила заводской индекс ЗИС-5 и была принята на вооружение под официальным названием 76-мм танковая пушка обр. 1941 г. Серийное производство ЗИС-5 продолжалось с 1941 по 1943 год, всего было изготовлено 3577 орудий.

Эксплуатация

Пушка Ф-34 устанавливалась на танки Т-34, бронекатера (проектов 1124, II серия, 1125, II серия и С-40) и бронепоезда, став одним из самых массовых советских орудий времён войны. На начало 1941 года, Ф-34 не имела аналогов среди зарубежных серийных танковых орудий по мощности. Баллистические характеристики орудия (совпадающие с баллистикой 76-мм дивизионных пушек с длиной ствола 40 калибров — УСВ, ЗИС-3) до конца 1942 года позволяли успешно бороться с немецкой бронетехникой; однако, появление в 1943 году мощно бронированных немецких танков «Тигр» и «Пантера», а также существенное усиление лобового бронирования танков Pz.III, Pz.IV и штурмовых орудий StuG III в значительной мере снизило эффективность орудия, что привело к разработке более мощных 85-мм и 122-мм танковых пушек, которые и заменили Ф-34 и ЗИС-5. На танках с пушкой Ф-34 ранних выпусков использовались телескопический ТОД-7 прицел и перископический панорамный ПТ-7, впоследствии заменённые на телескопический ТМФД-7, имевший поле зрения 15° и увеличение в 2,5× и перископический панорамный ПТ-4-7, обеспечивавший поле зрения в 26° при том же увеличении, но отличавшийся меньшей точностью из-за погрешностей, вносимых механизмом связи между прицелом и орудием

[7]. С 1943 года на Ф-34 устанавливался также боковой уровень для ведения огня с закрытых позиций[8].

Ф-34 использовала один ассортимент боеприпасов: унитарные выстрелы к 76-мм дивизионной пушке образца 1902/30 годов и 76-мм полковой пушке образца 1927 года. Боекомплект орудия на Т-34 выпуска 1940—1942 годов состоял из 77 выстрелов, размещавшихся в чемоданах на полу боевого отделения и в укладках на его стенках. На Т-34 выпуска 1942—1944 года с «улучшенной башней», боекомплект был увеличен до 100 выстрелов. В боекомплект могли входить выстрелы с калиберными, подкалиберными бронебойными, осколочно-фугасными, шрапнельными и картечными снарядами

[8]. Подкалиберные снаряды из-за наличия в них карбида вольфрама были на протяжении всей войны в дефиците и в боекомплект линейных танков включались лишь при наличии вероятности отражения танковых атак[9]

Номенклатура боеприпасов танковых пушек Л-11 и Ф-34
Тип Обозначение Масса снаряда, кг Масса ВВ, г Начальная скорость, м/с Дальность табличная, м
Калиберные бронебойные снаряды
Тупоголовый с баллистическим наконечником трассирующий БР-350А 6,3 155 662 4000
Тупоголовый с баллистическим наконечником с локализаторами трассирующий БР-350Б 6,5 119 655 4000
Тупоголовый с баллистическим наконечником сплошной трассирующий (БР-350Б сплошной) БР-350БСП 6,5 нет 655 4000
Подкалиберные бронебойные снаряды
Катушечный (принят на вооружение в апреле 1943) БР-354П 3,02 нет 950 500
Осколочно-фугасные снаряды
Стальная дальнобойная граната ОФ-350 6,2 710 680 13 290
Сталистого чугуна осколочная дальнобойная граната
О-350А
6,21 540 680 10 000
Осколочно-фугасный ОФ-350В 6,2  ?  ?  ?
Осколочно-фугасный мелкосерийный ОФ-363 7,1  ?  ?  ?
Фугасная стальная старая русская граната Ф-354 6,41 785 640 9170
Фугасная стальная старая русская граната Ф-354М 6,1 815  ?  ?
Шрапнель
Шрапнель с трубкой 22 сек. или Д; 260 ГПЭ Ш-354 6,5 85 624 6000
Шрапнель с трубкой Т-6; 250 ГПЭ Ш-354Т 6,66 85 618 8600
Шрапнель Гартца с накидками Ш-354Г 6,58 85  ?  ?
Стержневая шрапнель Ш-361 6,61 нет 666 8400
Картечь
Картечь; 549 ГПЭ Ш-350  ?  ?  ? 200
Слева: Боеприпасы пушки Ф-34:

1. Выстрел УБР-354А со снарядом БР-350А (Тупоголовый с баллистическим наконечником, трассирующий).
2. Выстрел УБР-354Б со снарядом БР-350Б (Тупоголовый с баллистическим наконечником, с локализаторами, трассирующий).
3. Выстрел УБР-354П со снарядом БР-350П (Подкалиберный бронебойный снаряд, трассирующий, «катушечного» типа).
4. Выстрел УОФ-354М со снарядом ОФ-350 (Стальной осколочно-фугасный снаряд).
5. Выстрел УШ-354Т со снарядом Ш-354Т (Шрапнель с трубкой Т-6)
Справа: Бронебойные 76-мм снаряды в разрезе:
1. БР-350А.
2. БР-350БСП.
3. БР-350П.

Таблица бронепробиваемости для 76-мм танковой пушки обр. 1940 г. (Ф-34)
[10]
Дальность, м При угле встречи 60°, мм При угле встречи 90°, мм
Тупоголовый калиберный бронебойный снаряд БР-350А
100 69—86 80—89
300 63—79 76—84
500 59—70 70—78
1000 50—63 63—73
1500 43—52 58—65
Тупоголовый с локализаторами калиберный бронебойный снаряд БР-350Б
100 74—89 86—94
300 69—82 81—90
500 62—76 75—84
1000 55—71 68—78
1500 48—55 62—69
Подкалиберный снаряд БР-354П
100 н/д—92 н/д—102
300 н/д—87 н/д—98
500 н/д—77 н/д—92
Приведённые данные относятся к советской методике измерения пробивной способности и советской броне высокой твёрдости. Первая указанная цифра соответствует «гарантированному пробитию» (80 % вероятность сквозного проникновения снаряда), вторая — «начальному пробитию» (20 % вероятность проникновения). Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.

Примечания

  1. После введения буквенных индексов машиностроительным производствам в 30-х гг. правительством СССР, эти индексы стали включать в наименование изделий разработанных и произведённых на этих производствах. Индекс «Ф» был присвоен Союзному машиностроительному заводу «Новое Сормово»(завод №92) (г. Нижний Новгород). Изделие «Ф-34» разработано и произведено на этом заводе.
  2. 1 2 3 Широкорад А. Б. Гений советской артиллерии. — АСТ, 2002.
  3. Грабин В. Г. Оружие победы. — М.: Республика, 2000.  — 560 с. — 7500 экз. — ISBN 5-250-02713-Х
  4. 1 2 Свирин М. Н. Артиллерийское вооружение советских танков 1940—1945. — Армада Вертикаль, № 4, 1999
  5. Свирин М. Н. Броневой щит Сталина. История советского танка 1937—1943. — М.: Яуза, Эксмо, 2006. — 448 с. — (Советские танки). — 4000 экз. — ISBN 5-699-16243-7
  6. 1 2 Л. Н. Васильева, И. Желтов, Г. Ф. Чикова. Правда о танке Т-34. — Москва: Атлантида — XXI век, 2005. — С. 110-113. — 480 с. — 5000 экз. — ISBN 5-93238-079-9
  7. А. Г. Солянкин, М. В. Павлов, И. В. Павлов, И. Г. Желтов. Отечественные бронированные машины. XX век. 1941—1945. — Москва: Экспринт, 2005. — Т. 2. — С. 62. — 2000 экз. — ISBN 5-94038-074-3
  8. 1 2 М. Барятинский. Средний танк Т-34. — С. 22.
  9. М. Н. Свирин Артиллерийское вооружение советских танков 1940—1945.  — Экспринт, 1999. — С. 38. — 40 с. — (Армада — Вертикаль № 4). — 2000 экз.
  10. М. Н. Свирин. Артиллерийское вооружение советских танков 1940—1945.

Литература

  • Широкорад А. Б. Гений советской артиллерии. — М.: ООО «Издательство АСТ», 2002. — 432 с.: 24 л. илл. ISBN 5-17-013066-X
  • Свирин М. Н. Артиллерийское вооружение советских танков 1940—1945. — М.: Армада вертикаль, № 4, 1999
  • Грабин В. Г. Оружие победы. — Москва: Политиздат, 1989. — С. 354—385.

Ссылки

  • Ф-34 на сайте Russian Battlefield, материал из работы М. Н. Свирина Артиллерийское вооружение советских танков 1940—1945

Противотанковая артиллерия РККА. Часть 2-я


Советские дивизионные 76-мм орудия, предназначавшиеся для решения широкого круга задач, прежде всего огневой поддержки пехотных подразделений, подавления огневых точек, разрушения лёгких полевых укрытий. Однако в ходе войны орудиям дивизионной артиллерии пришлось вести огонь по танкам противника возможно даже чаще чем специализированным противотанковым пушкам. В начальный период войны, при отсутствии бронебойных снарядов огонь по танкам вели шрапнельными, ставя их взрыватели «на удар». Бронепробиваемость при этом составляла 30-35-мм.

В конце 20-х начале 30-х годов наше военное руководство увлеклось идеей создания универсальной артсистемы, совмещающей в себе функции зенитного и дивизионного орудия. Одним из апологетов этого направления в области артиллерийского вооружения был М. Н. Тухачевский, с 1931 года занимавший пост начальника вооружений РККА, а с 1934 года — пост заместителя наркома обороны по вооружению. Энергичный, но не имевший надлежащего образования в области конструирования и технологии артиллерийских систем (а, следовательно, и некомпетентный в данном вопросе), он активно продвигал свои личные идеи в их практическое воплощение. Вся дивизионная артиллерия стала полигоном для испытаний продвигаемой Тухачевским и рядом других высокопоставленных лиц концепции универсализма.

Такое орудие, получившее обозначение Ф-22 было создано, никому неизвестным тогда В. Г. Грабиным. В апреле 1935 собрали первые опытные образцы. Новые орудия имели дульный тормоз и удлинённую камору под новый патрон. Для Ф-22 были специально разработаны новые снаряды весом 7,1 кг, которыми она стреляла с начальной скоростью 710 м/с. 11 мая 1936 года Ф-22 была принята на вооружение под названием «76-мм дивизионная пушка образца 1936 года». У серийных пушек был исключен дульный тормоз (по мнению заказчика, он сильно демаскировал пушку поднимаемыми клубами пыли), а также принята камора под гильзу образца 1900 года. В то время Главное Артиллерийское Управление (ГАУ) не было готово перейти на другую гильзу (или другой калибр) дивизионных пушек, поскольку на складах оставались очень большие запасы 76 мм выстрелов с гильзой обр. 1900 г.

В силу предъявляемых к новому орудию требований универсализма оно получилось малоудачным.
Как зенитное орудие Ф-22 была абсолютно ущербна. Она не имела кругового обстрела, что для зенитки неприемлемо, и низкую начальную скорость порядка 700 м/с . На практике это означало малую досягаемость по высоте и меньшую точность стрельбы. При стрельбе на углах возвышения, больших 60°, отказывалась работать автоматика затвора с соответствующими последствиями для скорострельности.
Как дивизионное Ф-22 не удовлетворяло военных. Орудие имело очень большие габариты (особенно по длине) и вес (на тонну больше, чем ЗИС-3). Это весьма ограничивало её подвижность, в частности, возможность её перемещения силами расчёта. По дальности стрельбы и бронепробиваемости Ф-22 не имела крупных преимуществ перед более старой дивизионной пушкой обр.1902/30 г. Использование Ф-22 как противотанкового орудия было затруднено тем, что прицел и механизм вертикального наведения находились по разные стороны ствола, соответственно, наведение орудия не могло осуществляться только наводчиком. Пушка имела массу недоработок, была сложна в производстве и капризна в эксплуатации.

Освоение пушки в производстве шло тяжело, как по причине её значительно более сложной конструкции по сравнению с предыдущими орудиями аналогичного класса, так и потому, что пушка имела массу дефектов и постоянно совершенствовалась. В 1936 году было сдано 10 пушек, в 1937 — 417, в 1938 — 1002, в 1939 — 1503. Производство орудия было прекращено в 1939 году.

Помимо использования в качестве дивизионной Ф-22 входили в состав артиллерийских бригад противотанковой обороны (24 орудия), с 1942 года — 16 орудий (истребительно-противотанковые бригады). В течение 1941 — 1942 гг. эти пушки понесли большие потери, но в небольших количествах встречались до конца войны. В частности, в Курской битве участвовало 2 артполка, вооруженных этими орудиями (40 шт.). В основном орудие использовалось как дивизионная пушка, реже — как противотанковая (естественно, имея более высокую начальную скорость, Ф-22 имела большую бронепробиваемость, чем ЗИС-3 ) и никогда — как зенитная.

В 1937 с идеями универсализма, как и со многими другими непродуманными экспериментами и кампаниями, было покончено; их апологеты лишились должностей, а в ряде случаев — и жизней. Военное руководство страны осознало, что армия перед надвигающейся мировой войной не имеет удовлетворительного дивизионного орудия, поскольку 76-мм дивизионная пушка образца 1902/30 годов явно устарела, а новая 76-мм дивизионная пушка образца 1936 года (Ф-22) имела ряд крупных недостатков. Самым простым решением в данной ситуации являлось создание нового, современного орудия с баллистикой пушки обр. 1902/30 гг., что позволяло использовать огромные запасы боеприпасов к этому орудию.
В.Г. Грабин срочно приступил к проектированию нового орудия, которому он по каким-то своим соображениям присвоил индекс Ф-22 УСВ, имея в виду, что новое орудие — лишь капитальная модернизация Ф-22. На самом же деле конструктивно это было совершенно новое орудие.

С 5 июня по 3 июля 1939 года прошли войсковые испытания орудия, в том же году оно было запущено в производство. В 1939 году было выпущено 140 орудий, в 1940 — 1010. В начале 1941 года УСВ была снята с производства. Это решение объяснялось двумя причинами: во-первых, был полностью выполнен мобилизационный план по дивизионным пушкам (мобилизационный резерв на 1 июня 1941 года составлял 5730 пушек, в наличии же было 8513 пушек), во-вторых, планировался переход на дивизионные пушки более крупного калибра.

С началом войны, согласно мобилизационному плану, производство УСВ было вновь развернуто на заводах № 92 и «Баррикады». В 1941 было выпущено 2616 пушек, в 1942 — 6046 этих орудий. Производство УСВ было прекращено в конце 1942 по причине принятия на вооружение новой дивизионной пушки ЗИС-3, имеющей ряд преимуществ перед УСВ. Стоит отметить, что вытеснение УСВ из производства происходило постепенно, в частности, завод № 92 продолжал выпуск УСВ и в 1942 году (выпущено 706 орудий), хотя в конце лета 1941 года на этом заводе уже выпускалась ЗИС-3.
На 1 июня 1941 года в РККА имелось 1170 таких пушек. Орудие использовалось как дивизионное и противотанковое. В 1941-1942 гг. эти пушки понесли значительные потери, оставшиеся продолжали использоваться до конца войны.

По сравнению с Ф-22 новое орудие УСВ было безусловно более сбалансированным.
Однако для дивизионного орудия УСВ имела слишком большие габариты, особенно по высоте. Её масса также была достаточно большой, что негативно сказывалось на мобильности орудия. Размещение прицела и механизмов наведения по разные стороны ствола затрудняло использование орудия как противотанкового. Недостатки орудия привели к замене его более удачной и технологичной пушкой ЗИС-3.

Конструктивно ЗИС-3 была наложением качающейся части предыдущей модели дивизионного орудия Ф-22УСВ на лёгкий лафет противотанковой 57-мм пушки ЗИС-2. Значительная сила отдачи была компенсирована дульным тормозом, отсутствовавшим у Ф-22УСВ. Также на ЗИС-3 был устранён важный недостаток Ф-22УСВ — размещение рукояток наводки по разные стороны ствола орудия. Это позволило номерам расчёта из четырёх человек (командир, наводчик, заряжающий, подносчик) выполнять только свои функции.
Проектирование нового орудия шло в тесном сотрудничестве со специалистами-технологами, сама конструкция сразу создавалась для массового производства. Упрощались и сокращались операции (в частности, активно внедрялось качественное литьё крупных деталей), продумывались технологическая оснастка и требования к станочному парку, снижались требования к материалам, вводилась их экономия, предусматривались унификация и поточное производство узлов. Всё это позволило получить орудие, которое было почти втрое дешевле, чем Ф-22УСВ, при этом не менее эффективное.

Разработка пушки была начата В. Г. Грабиным в мае 1941 года, без официального задания ГАУ в мае 1941. Это связано с неприятием дивизионной артиллерии главой этого ведомства маршалом Г. И. Куликом. Он считал, что дивизионная артиллерия неспособна бороться с тяжёлыми немецкими танками (которых в 1941 году у Германии не было).
После нападения Германии на СССР выяснилось, что немецкие танки успешно поражаются пушками калибра 45-76,2 мм, и уже в начале войны в связи с большими потерями, стала ощущаться нехватка орудий данных типов, и производство дивизионных орудий было восстановлено. Задания на выпуск пушек калибра 76,2-мм получили Приволжский завод, где располагалось КБ Грабина, и сталинградский завод «Баррикады».

Некоторое количество ЗИС-3 было изготовлено ещё в 1941 году — это были опытные орудия и материальная часть для двух артиллерийских дивизионов, направленных на войсковые испытания. В боях 1941 г. ЗИС-3 показала своё преимущество над тяжёлой и неудобной для наводчика Ф-22УСВ.

Массовое производство ЗИС-3 было начато в 1941году, на тот момент орудие не было официально принято на вооружение и выпускалось «нелегально». Грабин по согласованию с директором Приволжского завода Еляном принял смелое решение запустить ЗиС-3 в производство под свою ответственность. Работы были организованы таким образом, что детали Ф-22-УСВ и ЗиС-3 изготавливались параллельно. Единственная явно «не та» деталь — дульный тормоз ЗиС-3 — изготавливалась в опытном цехе. Но представители военной приемки отказались прнимать «нелегальные» пушки без разрешения ГАУ, начальником которого тогда был уже Н.Д. Яковлев. В ГАУ был послан запрос, который долго оставался без ответа, в цехах накапливались новые пушки ЗиС-3, и в конце концов начальник военной приемки на заводе И.Ф. Телешов отдал приказ принимать их.
В результате это позволило В. Г. Грабину представить ЗИС-3 лично И. В. Сталину и получить официальное разрешение на производство орудия, которое к тому времени уже выпускалось заводом и активно использовалось в армии. В начале февраля 1942 г. были проведены официальные испытания, которые были скорее формальностью и продолжались всего пять дней. По их итогам ЗИС-3 была принята на вооружение 12 февраля 1942 года с официальным названием «76-мм дивизионная пушка обр. 1942 г.»

В войска поступали три разновидности 76-мм пушек обр. 1942 г. Которые отличались углами возвышения, клёпаными или сварными станинами и затвором.
Благодаря высокой технологичности ЗиС-3 стала первым в мире артиллерийским орудием, поставленным на поточное производство и конвейерную сборку.
Она же и самая массовая пушка Великой Отечественной войны — всего в период с 1941 по 1945 выпущено 103 тысячи штук (ещё около 13 300 стволов было смонтировано на САУ СУ-76).

С 1944 года, по причине снижения темпов выпуска 45-мм пушек и нехватки 57-мм пушек ЗИС-2, это орудие, несмотря на недостаточную для того времени бронепробиваемость стало основной противотанковой пушкой РККА. Орудия, направляемые в противотанковую артиллерию, комплектовались прицелами прямой наводки ПП1-2 или ОП2-1.

Снаряды к 76-мм дивизионным орудиям:
1. Выстрел УБР-354А со снарядом БР-350А (Тупоголовый с баллистическим наконечником, трассирующий).
2. Выстрел УБР-354Б со снарядом БР-350Б (Тупоголовый с баллистическим наконечником, с локализаторами, трассирующий).
3. Выстрел УБР-354П со снарядом БР-350П (Подкалиберный бронебойный снаряд, трассирующий, «катушечного» типа).
4. Выстрел УОФ-354М со снарядом ОФ-350 (Стальной осколочно-фугасный снаряд).
5. Выстрел УШ-354Т со снарядом Ш-354Т (Шрапнель с трубкой Т-6).

При хорошей эффективности действия осколочно-фугасного снаряда по живой силе, дававшего при разрыве с установкой взрывателя на осколочное действие около 870 убойных осколков, с эффективным радиусом поражения живой силы около 15 метров.
Бронепробиваемости бронебойного снаряда, пробивавшего на дистанции 300 метров по нормали 75-мм броню, было недостаточно для борьбы со средними немецкими танками Pz.IV.
По состоянию на 1943 год бронирование тяжёлого танка PzKpfW VI «Тигр» было неуязвимым для ЗИС-3 в лобовой проекции и слабо уязвимым на дистанциях ближе 300 м в бортовой проекции. Слабо уязвимыми в лобовой проекции для ЗИС-3 были также новый немецкий танк PzKpfW V «Пантера», а также модернизированные PzKpfW IV Ausf H и PzKpfW III Ausf M или N; однако все эти машины уверенно поражались из ЗИС-3 в борт.
Введение с 1943 года подкалиберного снаряда улучшило противотанковые возможности ЗИС-3, позволив ей на дистанциях ближе 500 м уверенно поражать вертикальную 80-мм броню, но 100-мм вертикальная броня так и осталась для неё непосильной.
Относительная слабость противотанковых возможностей ЗИС-3 осознавалась советским военным руководством, однако до конца войны заменить ЗИС-3 в истребительно-противотанковых подразделениях так и не удалось — так, 57-мм противотанковые пушки ЗИС-2 в 1943—1944 годах были произведены в количестве 4375 шт., а ЗИС-3 за тот же период — в количестве 30052 шт., из которых около половины было направлено в истребительно-противотанковые части. Мощные же 100-мм полевые пушки БС-3 попали в войска только в конце 1944 года и в небольшом количестве.
Недостаточная бронепробиваемость орудий частично компенсировалась тактикой применения, ориентированной на поражение уязвимых мест бронетехники. Кроме того, против большинства образцов немецкой бронетехники бронепробиваемость ЗИС-3 оставалась адекватной до конца войны. Это частично облегчалось, снижением качества броневой стали германских танков во второй половине войны. Из-за недостатка легирующих добавок броня получалась хрупкой и при попадании снаряда, даже будучи не пробитой давала опасные сколы с внутренней стороны.

Весной 1943 года В.Г. Грабин в своей докладной записке на имя Сталина, предложил наряду с возобновлением производства 57-мм ЗИС-2, начать проектирование 100-мм пушки с унитарным выстрелом, который применялся в морских орудиях.
При создании этой пушки конструкторы КБ под руководством В.Г. Грабина широко использовали накопленный ими опыт создания полевых и противотанковых пушек, а также внедрили ряд новых технических решений.
Для обеспечения большой мощности, снижения веса, компактности и высокой скорострельности на орудии такого калибра были впервые применены клиновой полуавтоматический затвор и двухкамерный дульный тормоз с эффективностью 60%.
Оригинально была решена проблема колеса, для более легких орудий обычно применялись колёса от ГАЗ-АА или ЗИС-5. Но для нового орудия они не подходили. Колёса от пятитонки ЯАЗ оказались слишком тяжелыми и большими. Тогда была взята спарка колёс от ГАЗ-АА, что позволило вписаться в заданные массу и габариты. Снабженные этими колесами пушки могли транспортироваться механической тягой с достаточно большими скоростями.

Через год, весной 1944 года БС-3 было запущено в серийное производство. До конца Великой Отечественной войны промышленностью было поставлено Красной Армии около 400 пушек. 100-мм БС-3 оказалось весьма эффективным противотанковым средством.
Тяжёлая 100-мм полевая пушка БС-3 появилась на вооружении в мае 1944 года. За отличную бронепробиваемость, обеспечивающую поражение любого танка противника, солдаты-фронтовики присвоили ей имя «Зверобой».

Благодаря наличию клинового затвора с вертикально перемещающимся клином с полуавтоматикой, расположению механизмов вертикальной и горизонтальной наводки с одной стороны орудия, а также применению унитарных выстрелов скорострельность пушки составляет 8-10 выстрелов в минуту. Стрельба из пушки велась унитарными патронами с бронебойно-трассирующими снарядами и осколочно-фугасными гранатами. Бронебойно-трассирующий снаряд с начальной скоростью 895 м/с на дальности 500 м при угле встречи 90° пробивал броню толщиной 160 мм. Дальность прямого выстрела составляла 1080 м.
Однако роль этого орудия в борьбе с танками противника сильно преувеличена. К моменту её появления немцы практически не применяли танки массировано.
Выпущена БС-3 во время войны была в небольших количествах и большой роли сыграть не могла. Для сравнения ПТ САУ СУ-100 с орудием аналогичного калибра Д-10 было выпущено в военное время в количестве около 2000.
Сам создатель этого орудия В.Г. Грабин никогда не считал БС-3 противотанковой системой, что нашло отражение в названии.

БС-3 имело ряд недостатков, которые затрудняли её использование в качестве противотанковой. При стрельбе орудие сильно прыгало, что делало небезопасной работу наводчика и сбивало прицельные установки, что, в свою очередь, приводило к уменьшению практического темпа прицельной стрельбы – качества для полевого противотанкового орудия очень важного.
Наличие мощного дульного тормоза при небольшой высоте линии огня и настильных траекториях, характерных для стрельбы по бронецелям, приводило к образованию значительного дымопылевого облака, демаскировавшего позицию и ослеплявшего расчет.
Подвижность орудия с массой более 3500 кг оставляла желать много лучшего, транспортировка силами расчёта на поле боя была практически невозможна.

Если буксировка 45-мм, 57-мм и 76-мм орудий осуществлялась конными упряжками, автомобилями ГАЗ-64, ГАЗ-67, ГАЗ-АА, ГАЗ-ААА, ЗИС-5 или поставляемыми с середины войны по ленд-лизу полугрузовые автомобили Dodge WC-51 («Додж 3/4»).
То для буксировки БС-3 требовались гусеничные тягачи, в крайнем случае полноприводные грузовые автомобили Studebaker US6.

На завершающем этапе войны 98 БС-3 были приданы как средство усиления пяти танковым армиям. Пушка состояла на вооружении легких артиллерийских бригад 3-полкового состава (сорок восемь 76-мм и двадцать 100-мм пушек).
В артиллерии РГК по состоянию на 1 января 1945 года находилось 87 пушек БС-3. В начале 1945 года в 9-й Гвардейской армии в составе трёх стрелковых корпусов было сформировано по одному пушечному артиллерийскому полку по 20 БС-3.

В основном, благодаря большой дальности стрельбы — 20650 м и достаточно эффективной осколочно-фугасной гранате весом 15,6 кг пушка использовалась в качестве корпусного орудия для борьбы с артиллерией противника и подавления дальних целей.

Значительную роль в деле борьбы с танками, особенно в начальный период войны сыграла зенитная артиллерия.
Уже в конце июня 1941 года было принято решение о формировании отдельных противотанковых артиллерийских полков РГК. Вооружались эти полки двадцатью 85-мм зенитными пушками. В июле — августе 1941 года сформировали 35 таких полков. В августе — октябре последовала вторая волна формирования противотанковых полков РГК. Эти полки вооружались восемью 37-мм и восемью 85-мм зенитными пушками. 37-мм зенитный автомат обр. 1939 года еще до войны создавался как противотанково -зенитный и имел отработанный бронебойный снаряд. Важным преимуществом зенитных орудий также был лафет, обеспечивающий круговое вращение орудия. Для защиты расчета переквалифицированные в противотанковые пушки зенитки оснащались противоосколочным щитом.

В конце 1941 года 37-мм автоматы из противотанковой артиллерии были изъяты. 85-мм зенитные орудия использовались для этой цели, по меньшей мере, ещё два года. В Курской битве принимали участие 15 истребительно-противотанковых артдивизионов по двенадцать 85-мм пушек. Мера эта конечно была вынужденной, так как зенитные орудия были намного дороже, подвижность меньше, а маскировались они тяжелее.

В истребительно-противотанковой артиллерии активно использовались трофейные немецкие орудия. Особенно ценились 75-мм Рак-40, обладавшие высокими показателями бронепробиваемости и низким силуэтом. В ходе наступательных операций 1943-1944 г наши войска захватили большое количество этих орудий и боеприпасов к ним.

Было сформировано несколько противотанковых дивизионов оснащённых трофейными орудиями. Дивизионы были, как только с трофейными орудиями, так и смешанного состава. Часть трофейных противотанковых пушек использовалась войсками сверхштатно, что не находило отражения в отчётных документах.

Характеристики противотанковых пушек

Насыщение войск противотанковой артиллерией произошло к середине 1943 года. До этого недостаток противотанковых орудий частично компенсировался массовым выпуском противотанковых ружей (ПТР).
Количественного насыщения войск орудиями было не всегда достаточно для обеспечения
противотанковой обороны.
Так использование дивизионной ЗИС-3 было мерой во многом вынужденной. Даже подкалиберный 76-мм снаряд не обеспечивал уверенного пробития брони тяжелых танков. Кумулятивный 76-мм снаряд использовался только в короткоствольных полковых
пушках, по причине несовершенства взрывателя и возможности разрыва в стволе дивизионного орудия.
Из-за позиции ГАУ, перед войной была утеряна возможность создания эффективного 76-мм орудия. Что позже сделали немцы, захватив и модернизировав сотни трофейных советских Ф-22 и УСВ.
По непонятной причине не было создано 85-мм противотанковое орудие. Такое орудие было спроектировано Ф.Ф. Петровым и принято под обозначением Д-44 уже после войны.

Именно противотанковая артиллерия уничтожила 2/3 немецких танков, несмотря на недостатки и упущения, советские воины истребительно-противотанковой артиллерии, проявляя стойкость и массовый героизм, зачастую жертвуя собой, сумели разбить стальной кулак «Панцерваффе».

По материалам:
http://www.tvoyrebenok.ru/zis3.shtml
Широкорад А. Б. Гений советской артиллерии: Триумф и трагедия В. Грабина.
Шунков В. Н. Оружие Красной Армии.

Дивизионная пушка ЗИС-3 76-мм. ТТХ. Дальность стрельбы. Размеры. Вес / Артиллерия / Артиллерия и минометы / Стрелковое вооружение / Арсенал-Инфо.рф



Советские солдаты у пушки ЗиС-3 на улице Берлина.

 76-мм ЗИС-3 (ее настоящий калибр равен 76,2 мм), появившаяся в 1942 году, была призвана со временем сменить большое количество различных артиллерийских систем, стоявших в то время на вооружении Красной Армии, а также восполнить огромные потери, понесенные в результате наступления немецкой армии. Поэтому ЗИС-3 — это простая выносливая пушка без каких-либо излишеств, которую можно было выпускать в больших количествах, измеряемых тысячами.

Дивизионная пушка ЗИС-3 — видео

Пушка ЗИС-3 больше не защищает рубежи государств Восточного блока, но она до сих пор состоит на вооружении армий многих стран «третьего мира», в том числе в Китае, где модификация местного производства имеет обозначение 76-мм пушка Тип 54. В
этих странах ЗИС-3 остается важной многоцелевой артиллерийской системой, но наследники прежней Красной Армии сохранили ее только в качестве стража парадных ворот и орудия для салютов. В некоторых странах, в частности, в Румынии, продолжается выпуск 76-мм боеприпасов для ЗИС-3, хотя потенциальный рынок постоянно сжимается.



Установленная на лафет с раздвижными трубчатыми станинами, оснащенная большим щитом и имеющая длинный тонкий ствол, пушка ЗИС-3 помимо выполнения задач полевой артиллерии должна была выполнять функцию противотанкового орудия — в частности, одной модификацией была появившаяся в 1943 году 57-мм противотанковая пушка ЗИС-2, установленная на том же лафете, что и ЗИС-3. Еще одной модификацией была самоходная артиллерийская установка СУ-76, выпускавшаяся в больших количествах, но в настоящее время повсеместно снятая с вооружения.
Поскольку ЗИС-3 была самой распространенной артиллерийской системой в государствах Восточного блока, за долгие годы была достигнута высокая степень стандартизации боеприпасов, сохранившаяся и по сей день. В самых больших количествах выпускался осколочно-фугасный снаряд, но в числе других типов — бронебойный снаряд, а также появившийся впоследствии кумулятивный снаряд, способный на дальности прямого выстрела пробить броню толщиной 194 мм. Максимальная дальность выстрела составляет 13 290 метров.

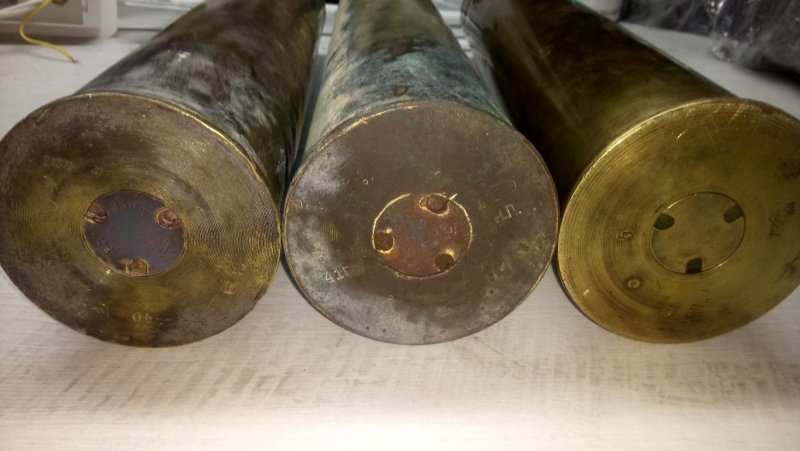

Боеприпасы пушки ЗИС-3

Тактико-технические характеристики пушки ЗИС-3

— Главный конструктор: В.Г. Грабин
— Годы выпуска: 1941
— Выпущено, шт.: 48 016

Боевой расчет: 6 человек

Калибр, мм: 76,2

Размеры ЗИС-3

— Длина ствола, клб: 40 (с учётом дульного тормоза), по др. данным 39,3 (без учёта дульного тормоза)
— Общая длина орудия в походном положении: 6,095 м
— Ширина орудия в походном положении: 1,645 м

Вес ЗИС-3

— Масса в боевом положении, кг: 1200
— Масса в походном положении, кг: 1850

Углы обстрела

— Возвышения (макс.), °: 37
— Снижения (мин.), °: -5
— Горизонтальный, °: 54

Дальность стрельбы ЗИС-3

— Максимальная дальность стрельбы, км: 13,29

Скорострельность ЗИС-3

— до 25 выстр./мин

Фото пушки ЗИС-3



Расчет советской 76-мм дивизионной пушки ЗиС-3 на позиции у завода «Красный Октябрь» в Сталинграде.

Советские артиллеристы вытягивают провалившуюся в воду 76,2-мм дивизионную пушку ЗиС-3. Фотография сделана на равнине под названием «Одербрух» (Oderbruch) в Бранденбурге.

Советский танк Т-34 с десантом на броне проезжает рядом с 76,2-мм дивизионной пушкой ЗиС-3.

Артиллерийский расчет 76,2-мм пушки ЗиС-3 ведет огонь по врагу на Северном Кавказе.

Красноармейцы во время боя перекатывают пушку ЗиС-3 возле подбитого и горящего немецкого танка Pz.Kpfw. V «Пантера» в Восточной Пруссии. 3-й Белорусский фронт.

Красноармейцы транспортируют пушку ЗиС-3 по селу Солдатское Курской области.

Советская 76,2-мм пушка ЗиС-3 захваченная немецкими войсками в Житомире. Пушку буксировал автомобиль, остав которого, виден позади орудия. На дальнем плане запечатлен еще один разбитый автомобиль ГАЗ-АА. Житомир был оставлен советскими войсками под давлением немецкого контр-наступления 20 ноября 1943 года из-за возникновения угрозы окружения сил 60-й армии 1-го Украинского фронта.

Расчет советской 76,2-мм пушки ЗиС-3 ведет огонь по гитлеровцам на улице Берлина.

Расчеты советских 76-мм дивизионных пушек ЗИС-3 ведут артподготовку в районе Зееловских высот.

Расчет советской 76-мм пушки ЗиС-3 ведет огонь по противнику в Данциге (ныне Гданьск, Польша).

76,2-мм дивизионное орудие обр. 1942 г. (ЗиС-3) 82-го отдельного гвардейского истребительно-противотанкового дивизиона 74-й гвардейской стрелковой дивизии гвардии младшего сержанта Р.А. Акулича (1900 г.р.) ведет огонь прямой наводкой по укреплениям немцев в Познани. В боях за Познань орудие под командованием гвардии младшего сержанта Акулича Романа Архиповича огнем и колесами сопровождало пехоту, расчищая ей путь, уничтожив 6 огневых точек и до 12 гитлеровцев.



Расчет советской 76-мм пушки ЗиС-3 меняет позицию на Сахалине у танка Т-34-85.

Советские солдаты в Берлине по окончанию боев. На переднем плане и позади, за автомобилем — орудия ЗиС-3 образца 1943 года.

Пехотинцы из 3-й гвардейской танковой армии атакуют противника в Берлине при поддержке пушки ЗиС-3. Восемь нарисованных звезд на внутренней стороне щита пушки, вероятно, обозначают количество уничтоженной бронетехники противника.

Орудийный расчет пушки ЗиС-3 лейтенанта Сухачева ведет огонь по врагу. Осень 1942 г. , Сталинград.

Советские солдаты в бою на Мольтке-штрассе (ныне улица Ротко) в Берлине. Слева видна пушка ЗиС-3, за которой стоит артиллерист, далее подбитый советский танк Т-34-85. Впереди, правее, видна еще одна пушка.

Советский солдат идет мимо убитого гауптштурмффюрера СС  на улице Фридрихштрассе около станции метро «Ораниенбургер Тор» в Берлине. На заднем плане 76-мм дивизионная пушка ЗиС-3.

ЗиС-3, 76,2-мм дивизионная пушка

76-мм дивизионная пушка ЗИС-3 образца 1942 года. СССР. фото: https://victorymuseum.ru/encyclopedia/technic/artilleriya/76-mm-divizionnaya-pushka-zis-3-obraztsa-1942-goda-sssr/

Пуш­ка со­сто­ит из двух ос­нов­ных час­тей: ство­ла с за­тво­ром и ла­фе­та. К ла­фе­ту от­но­сят­ся люль­ка, про­ти­во­от­кат­ные уст­рой­ст­ва, верх­ний ста­нок, ме­ха­низ­мы на­вод­ки, урав­но­ве­ши­ваю­щий ме­ха­низм, ниж­ний ста­нок, бое­вой ход с под­рес­со­ри­ва­ни­ем и при­цель­ным при­спо­соб­ле­ния.

Ствол — мо­но­блок с ка­зен­ни­ком, дуль­ным тор­мо­зом и дву­мя обой­ма­ми, при по­мо­щи ко­то­рых ствол свя­зан с про­ти­во­от­кат­ны­ми уст­рой­ст­ва­ми и люль­кой. Ка­нал тру­бы ство­ла под­раз­де­ля­ет­ся на на­рез­ную часть и ка­мо­ру. На­рез­ная часть име­ет 32 на­ре­за по­сто­ян­ной кру­тиз­ны с дли­ной хо­да на­ре­зов в 25 ка­либ­ров. Дуль­ный тор­моз пред­на­зна­ча­ет­ся для по­гло­ще­ния час­ти (око­ло 40%) энер­гии от­ка­та. Во вре­мя вы­стре­ла по­ро­хо­вые га­зы, дей­ст­вуя на по­верх­ность внут­рен­них коль­це­вых вы­сту­пов дуль­но­го тор­мо­за, соз­да­ют до­пол­ни­тель­ную си­лу тор­мо­же­ния от­кат­ных час­тей пуш­ки, и этим умень­ша­ет­ся энер­гия от­ка­та. На пе­ред­нем сре­зе дуль­но­го тор­мо­за на­не­се­ны две вза­им­но пер­пен­ди­ку­ляр­ные рис­ки для кре­п­ле­ния пе­ре­кре­стия из ни­тей при про­вер­ке при­цель­ных при­спо­соб­ле­ний.

За­твор — кли­но­вой, с опус­каю­щим­ся вниз кли­ном и по­лу­ав­то­ма­ти­кой ме­ха­ни­че­ско­го (ко­пир­но­го) ти­па. За­твор слу­жит для за­пи­ра­ния ка­на­ла ство­ла, про­из­вод­ст­ва вы­стре­ла и вы­бра­сы­ва­ния стре­ля­ной гиль­зы. За­твор со­сто­ит из сле­дую­щих ме­ха­низ­мов: за­пи­раю­ще­го, удар­но­го, вы­бра­сы­ваю­ще­го и по­лу­ав­то­ма­ти­ки.

Люль­ка — ко­ры­то­об­раз­но­го про­фи­ля, цап­фа­ми ле­жит в цап­фен­ных гнез­дах верх­не­го стан­ка, за­кры­тых на­мет­ка­ми. В пе­ред­ней час­ти люль­ки кре­пят­ся што­ки про­ти­во­от­кат­ных уст­ройств. Че­рез от­вер­стие в при­ли­ве люль­ки про­хо­дит вал подъ­ем­но­го ме­ха­низ­ма. Сза­ди люль­ка со­еди­не­на с тя­га­ми урав­но­ве­ши­ваю­ще­го ме­ха­низ­ма. По на­прав­ляю­щим люль­ки от­ка­ты­ва­ет­ся и на­ка­ты­ва­ет­ся ствол. Люль­ка и про­ти­во­от­кат­ные уст­рой­ст­ва вме­сте со ство­лом, за­тво­ром и по­лу­ав­то­ма­ти­кой со­став­ля­ют ка­чаю­щую­ся часть пуш­ки. Люль­ка слу­жит для на­прав­ле­ния ство­ла при от­ка­те и на­ка­те и для со­еди­не­ния ство­ла с про­ти­во­от­кат­ны­ми уст­рой­ст­ва­ми.

Про­ти­во­от­кат­ные уст­рой­ст­ва со­сто­ят из гид­рав­ли­че­ско­го тор­мо­за от­ка­та и на­ка­та ве­ре­тен­но­го ти­па и гид­ро­пнев­ма­ти­че­ско­го на­кат­ни­ка. Про­ти­во­от­кат­ные уст­рой­ст­ва пред­на­зна­ча­ют­ся:

  • для по­гло­ще­ния энер­гии дви­же­ния от­кат­ных час­тей пуш­ки при вы­стре­ле;
  • для плав­но­го на­ка­ты­ва­ния от­кат­ных час­тей по­сле вы­стре­ла и удер­жа­ния их в ис­ход­ном по­ло­же­нии при лю­бых уг­лах воз­вы­ше­ния.

Ци­лин­д­ры тор­мо­за и на­кат­ни­ка за­кре­п­ле­ны в обой­мах ство­ла (ци­линдр тор­мо­за — сни­зу, ци­линдр на­кат­ни­ка — свер­ху).

Шток тор­мо­за за­кре­п­лен в пе­ред­ней крыш­ке люль­ки, а шток на­кат­ни­ка — в пе­ред­нем крон­штей­не люль­ки; при вы­стре­ле што­ки ос­та­ют­ся на мес­те, а ци­лин­д­ры про­ти­во­от­кат­ных уст­ройств от­ка­ты­ва­ют­ся вме­сте со ство­лом.

Нор­маль­ная дли­на от­ка­та 680-750 мм. Пре­дель­ная дли­на от­ка­та 820 мм.

Верх­ний ста­нок слу­жит ос­но­ва­ни­ем ка­чаю­щей­ся час­ти пуш­ки; на нем мон­ти­ру­ют­ся ме­ха­низ­мы вер­ти­каль­ной и го­ри­зон­таль­ной на­вод­ки, урав­но­ве­ши­ваю­щий ме­ха­низм, при­цель­ные при­спо­соб­ле­ния и верх­ний щит. Подъ­ем­ный ме­ха­низм — сек­тор­но­го ти­па, рас­по­ло­жен с ле­вой сто­ро­ны верх­не­го стан­ка. По­во­рот­ный ме­ха­низм — вин­то­во­го ти­па, рас­по­ло­жен с ле­вой сто­ро­ны верх­не­го стан­ка. Наи­боль­ший угол воз­вы­ше­ния 37°, угол скло­не­ния 5°, угол го­ри­зон­таль­но­го об­стре­ла 54° (по 27° впра­во и вле­во).

Ниж­ний ста­нок яв­ля­ет­ся ос­но­ва­ни­ем всей пуш­ки. Он со­сто­ит из ло­бо­вой ко­роб­ки и шар­нир­но со­еди­нен­ных с ней труб­ча­тых ста­нин.

Бое­вой ход с под­рес­со­ри­ва­ни­ем пред­на­зна­ча­ет­ся для пе­ре­воз­ки пуш­ки. К не­му от­но­сят­ся бое­вая ось, под­рес­со­ри­ва­ние и ко­ле­са. Ко­ле­са пуш­ки та­кие же, как у гру­зо­во­го ав­то­мо­би­ля ГАЗ-АА, но с из­ме­нен­ной сту­пи­цей. Под­рес­со­ри­ва­ние со­сто­ит из двух вин­то­вых пру­жин, по­ме­щен­ных в ци­лин­д­рах, ко­то­рые за­кре­п­ле­ны на кон­цах бое­вой оси. Вы­клю­че­ние и вклю­че­ние под­рес­со­ри­ва­ния при раз­дви­га­нии и сдви­га­нии ста­нин ав­то­ма­ти­че­ское.

Щи­то­вое при­кры­тие слу­жит для пре­до­хра­не­ния ору­дий­но­го рас­че­та и ме­ха­низ­мов пуш­ки от по­ра­же­ния пу­ля­ми и ос­кол­ка­ми. Щи­то­вое при­кры­тие со­сто­ит из верх­не­го, под­виж­но­го и ниж­не­го от­кид­но­го щи­тов и бро­ни­ров­ки на­кат­ни­ка. Верх­ний щит в сред­ней час­ти име­ет вы­рез для про­хо­да ка­чаю­щей­ся час­ти пуш­ки; сза­ди над вы­ре­зом при­кре­п­лен ко­зы­рек. В ле­вой по­ло­ви­не верх­не­го щи­та про­ре­за­но ок­но для на­блю­де­ния. На по­хо­де ок­но за­кры­ва­ет­ся под­виж­ным щит­ком.

При­цель­ные при­спо­соб­ле­ния слу­жат для на­вод­ки пуш­ки в цель; они по­зво­ля­ют вы­пол­нять как пря­мую, так и не­пря­мую на­вод­ку. При­цель­ные при­спо­соб­ле­ния — за­ви­си­мые от ору­дия, с за­ви­си­мой ли­ни­ей при­це­ли­ва­ния, т.е. по­ло­же­ние ли­нии при­це­ли­ва­ния, за­ви­сит от по­ло­же­ния оси ка­на­ла ство­ла и ус­та­но­вок на ме­ха­низ­мах уг­лов при­це­ли­ва­ния и бо­ко­во­го уров­ня.

Ору­дие ком­плек­то­ва­лось па­но­рам­ным при­це­лом (ору­дия, на­прав­ляе­мые в про­ти­во­тан­ко­вую ар­тил­ле­рию — при­це­ла­ми пря­мой на­вод­ки ПП1-2 или ОП2-1).

Для стрель­бы пуш­ки при­ме­ня­ют­ся уни­тар­ные па­тро­ны с ос­ко­лоч­но-фу­гас­ны­ми, ос­ко­лоч­ны­ми, бро­не­бой­но-т­рас­си­рую­щи­ми, под­ка­ли­бер­ны­ми, ку­му­ля­тив­ны­ми, за­жи­га­тель­ны­ми, ос­ко­лоч­но-хи­ми­че­ски­ми, кар­теч­ны­ми и шрап­нель­ны­ми сна­ря­да­ми.

Ос­ко­лоч­но-фу­гас­ная сталь­ная гра­на­та (ОФ-350) и ос­ко­лоч­ная даль­но­бой­ная гра­на­та ста­ли­сто­го чу­гу­на (О-350А) пред­на­зна­ча­ют­ся для по­ра­же­ния жи­вой си­лы, ма­те­ри­аль­ной час­ти ар­тил­ле­рии и ог­не­вых средств пе­хо­ты про­тив­ни­ка, а так­же для раз­ру­ше­ния лег­ких по­ле­вых со­ору­же­ний. Ос­ко­лоч­но-фу­гас­ная и ос­ко­лоч­ная гра­на­ты оди­на­ко­вы по уст­рой­ст­ву и от­ли­ча­ют­ся од­на от дру­гой толь­ко ма­те­риа­лом, из ко­то­ро­го из­го­тов­ле­ны кор­пу­са. Ос­ко­лоч­но-фу­гас­ная гра­на­та со­би­ра­ет­ся с взры­ва­те­лем КТМ-1-У или КТМЗ-1-У. Ос­ко­лоч­ная гра­на­та со­би­ра­ет­ся с взры­ва­те­лем КТМ-1-У.

Взры­ва­тель КТМ-1-У име­ет две ув­та­нов­ки:

  • без кол­пач­ка — мгно­вен­ное (ос­ко­лоч­ное) дей­ст­вие;
  • с кол­пач­ком — инер­ци­он­ное (фу­гас­ное) дей­ст­вие.

Ра­ди­ус по­ра­же­ния ос­кол­ка­ми со­став­ля­ет 15-20 м.

Бро­не­бой­но-т­рас­си­рую­щие сна­ря­ды (БР-350А, БР-354 и БР-350Б) пред­на­зна­ча­ют­ся для стрель­бы по тан­кам, бро­не­ма­ши­нам, ам­бра­зу­рам ДОТ и дру­гим це­лям, при­кры­тым бро­ней. Даль­ность пря­мо­го вы­стре­ла при стрель­бе по тан­кам око­ло 820 м.

Бро­не­бой­но-т­рас­си­рую­щий сна­ряд БР-350Б от­ли­ча­ет­ся от бро­не­бой­но-т­рас­си­рую­ще­го сна­ря­да БР-350А го­лов­ной ча­стью кор­пу­са и на­ли­чи­ем на кор­пу­се двух под­ре­зов-ло­ка­ли­за­то­ров для пре­дот­вра­ще­ния рас­ко­ла сна­ря­да при уда­ре о бро­ню. Бро­не­бой­ные сна­ря­ды ском­плек­то­ва­ны: цель­но­кор­пус­ные — со взры­ва­те­лем МД-8, а с ввинт­ным дном — со взры­ва­те­лем МД-7.

Под­ка­ли­бер­ный бро­не­бой­но-т­рас­си­рую­щий сна­ряд (БР-354П) пред­на­зна­ча­ет­ся для стрель­бы по тя­же­лым тан­кам и са­мо­ход­ным ору­ди­ям пря­мой на­вод­кой на даль­ность до 500 м.

Ды­мо­вой сна­ряд (Д-350) пред­на­зна­ча­ет­ся для ос­ле­п­ле­ния на­блю­да­тель­ных и ко­манд­ных пунк­тов и ог­не­вых по­зи­ций ба­та­рей, от­дель­ных ору­дий, ог­не­вых то­чек и жи­вой си­лы про­тив­ни­ка.

Кро­ме то­го, этот сна­ряд при­ме­ня­ет­ся для це­ле­ука­за­ния, сиг­на­ли­за­ции и при­стрел­ки, а так­же для обес­пе­че­ния тан­ко­вых атак.

Ос­нов­ные за­да­чи, ре­шае­мые стрель­бой из пуш­ки:

  1. Унич­то­же­ние жи­вой си­лы про­тив­ни­ка.
  2. Унич­то­же­ние ог­не­вых средств пе­хо­ты и по­дав­ле­ние ар­тил­ле­рии про­тив­ни­ка.
  3. Унич­то­же­ние тан­ков и дру­гих мо­то­ме­ха­ни­зи­ро­ван­ных средств про­тив­ни­ка.
  4. Раз­ру­ше­ние про­во­лоч­ных за­гра­ж­де­ний (при не­воз­мож­но­сти ис­поль­зо­ва­ния гау­биц и ми­но­ме­тов).
  5. Раз­ру­ше­ние ук­ры­тий лег­ко­го ти­па и ам­бра­зур ДЗОТ и ДОТ.

Наи­боль­шая даль­ность стрель­бы даль­но­бой­ной ос­ко­лоч­но-фу­гас­ной гра­на­той ОФ-350 рав­на 13290 м. Даль­ность пря­мо­го вы­стре­ла при стрель­бе даль­но­бой­ной ос­ко­лоч­но-фу­гас­ной гра­на­той и бро­не­бой­ным сна­ря­дом 820 м (при вы­со­те це­ли 2 м).

Ско­ро­стрель­ность пуш­ки дос­ти­га­ет 25 вы­стре­лов в ми­ну­ту.

Вес пуш­ки в бое­вом по­ло­же­нии 1150 кг.

На­тре­ни­ро­ван­ным рас­че­том пе­ре­вод пуш­ки из по­ход­но­го по­ло­же­ния в бое­вое и об­рат­но про­из­во­дит­ся в 30-40 се­кунд.

Пуш­ку мож­но пе­ре­во­зить ме­ха­ни­че­ской и кон­ной (шес­тер­кой ло­ша­дей) тя­гой. Пе­ре­во­зить пуш­ку раз­ре­ша­ет­ся со ско­ро­стью: по шос­се — до 50 км/час, по про­се­лоч­ным до­ро­гам — до 30 км/час, по без­до­ро­жью — до 10 км/час.


Технические характеристики

Калибр, мм 76,2
Длина ствола, мм (калибров) 3169 (41,6)
Длина нарезной части ствола, мм 2587
Число нарезов 32
Длина хода нарезов, калибров 25
Ширина нарезов, мм 5,38
Глубина нарезов, мм 0,76
Угол вертикальной наводки, град -5…+37
Угол горизонтальной наводки, град 54
Длина пушки при сведёных станинах, мм 6095
Ширина пушки при сведёных станинах,мм 1645
Высота пушки по щиту, мм 1375

M1 (76-мм) — War Thunder Wiki

Чтобы узнать о других значениях, см. M1 (значения).

Содержимое

  • 1 Описание
    • 1.1 Транспортные средства, оснащенные этим оружием
  • 2 Общая информация
    • 2.1 Доступные боеприпасы
    • 2.2 Сравнение с аналогами
  • 3 Использование в боях
    • 3.1 Плюсы и минусы
  • 4 История
    • 4.1 Развитие
    • 4.2 Боевое применение
  • 5 Медиа
  • 6 См. также
  • 7 Внешние ссылки
    • 7.1 Каталожные номера

Описание

76-мм M1 — высокоскоростное орудие, разработанное Соединенными Штатами во время Второй мировой войны. Предназначен для увеличения огневой мощи M4 Sherman для противодействия растущему количеству тяжелобронированных немецких танков. M1 в игре — очень эффективное орудие со средней бронепробиваемостью и высоким уроном после пробития с помощью филлерного снаряда. Однако машины, на которых он установлен, могут противостоять танкам, таким как «Пантера», «Тигр I» и «Тигр II», которые могут оказаться сложной целью при лобовом столкновении.

Автомобили, оснащенные этим оружием

Автомобили, оснащенные этим оружием
Легкие танки M18 GMC · M18 «Черный кот»· ␗M18 GMC · ▄M18 · M64
Средние танки M4A1 (76) Вт · M4A2 (76) Вт · ▂M4A2 · M4A3 (76) Вт · ▅M4A3 (76) Вт · T20
Тяжелые танки M4A3E2 (76) Вт

Общая информация

76-мм M1 — мощная пушка, способная вывести из строя или полностью уничтожить большинство транспортных средств, с которыми она может столкнуться, одним выстрелом. Это идеальное вооружение для средних танков среднего ранга и ПТ-САУ. Для некоторых сильно бронированных машин пользователю, возможно, придется целиться в слабые места или делать боковые выстрелы.

Доступные боеприпасы

76-мм M1 имеет пять доступных типов снарядов:

  • Выстрел M79 поставляется со всеми танками, оснащенными 76-мм пушкой M1, и пробивает 134-мм броню на 90° с 10 м. Он также не имеет фугасного наполнителя. Этот снаряд во многих аспектах уступает снаряду M62 и должен быть заменен на M62, как только он станет доступен.
  • Пушка также поставляется с осколочно-фугасным снарядом M42A1, который содержит 390 граммов тротила, но эффективен только на очень легкобронированных машинах и не должен использоваться в большинстве случаев.
  • Снаряд M62 разблокирован как модификация уровня II, и это основной снаряд, который игроки захотят использовать. Обладает приличной для своего ранга бронепробиваемостью, пробивая 149 снарядов.мм под углом 90° в упор и хорошее количество взрывчатого наполнителя: эквивалент 63,7 грамма тротила. Этот снаряд даст возможность уничтожать вражеские танки одним успешным пробитием, но более вместительные танки потребуют более аккуратного размещения выстрелов.
  • Выстрел M93 APCR имеет пробитие 190 мм против 90-градусной брони с расстояния 10 м, но неэффективен против наклонной брони.
  • Дымовой снаряд M88 — очень удобный боеприпас, который можно использовать для маскировки или для ослепления противников.

В качестве модификаций доступны снаряды M62, M93 APCR и M88 Smoke Shell.

Статистика проникновения
Боеприпасы Тип боевой части
Проникновение при угле атаки 0° (мм)
10 м 100 м 500 м 1000 м 1500 м 2000 м
Выстрел M79 АП 134 132 121 109 99 89
Снаряд M42A1 ОН 7 7 7 7 7 7
Корпус M62 АПКВС 149 146 133 119 106 95
Выстрел М93 АПКР 190 186 167 146 128 112
Детали корпуса
Боеприпасы Тип боевой части
Скорость
(м/с)
Снаряд
Масса (кг)
Предохранитель задержки
(м)
Предохранитель чувствительности
(мм)
Взрывчатая масса
(тротиловый эквивалент) (г)
Рикошет
0% 50% 100%
Выстрел M79 АП 792 6,80 Н/Д Н/Д Н/Д 47° 60° 65°
Снаряд M42A1 ОН 800 5,84 0,1 0,5 390 79° 80° 81°
Корпус M62 АПКВС 792 7,00 1,2 14,0 63,7 48° 63° 71°
Выстрел M93 АПКР 1 036 4,22 Н/Д Н/Д Н/Д 66° 70° 72°
Характеристики дымовой оболочки
Боеприпасы Скорость
(м/с)
Снаряд
Масса (кг)
Радиус экрана
(м)
Время развертывания экрана
(с)
Время удержания экрана
(с)
Взрывчатая масса
(тротиловый эквивалент) (г)
М88 274 3,44 13 5 20 50

Сравнение с аналогами

76-мм М1 имеет такую ​​же пробивную силу, что и 85-мм советские пушки, такие как Д-5 и ЗИС-С-53, но 85-мм имеет большую пробивную способность против наклонной брони.

Использование в бою

76-мм M1 очень боеспособна для своего ранга и может быть использована в бою с большим успехом. Пушка имеет большой поражающий потенциал одиночным выстрелом при использовании снаряда M62. Он идеально подходит для обхода с фланга, используя хорошее пробитие и урон после пробития, чтобы обойти тяжелую переднюю броню противника и поразить его в более слабую боковую и заднюю броню.

Плюсы и минусы

Плюсы:

  • Достойные проникающие свойства
  • Очень хороший урон после проникновения
  • Относительно короткая перезарядка

Минусы:

  • Тяжелобронированные цели требуют прицеливания в слабые места или маневрирования для поражения бортовой брони

История

Развитие

В межвоенный период американцы имели доступ к 3-дюймовой пушке M1918 зенитных орудий, стрелявших высокоскоростным 76,2-мм снарядом. В сентябре 1940 года было решено приспособить орудие для противотанковых целей. Хотя адаптация буксируемого варианта и установки на истребитель танков M10 прошла успешно, она была слишком тяжелой и громоздкой для установки среднего танка. Где-то в 1942 году началась разработка новой пушки для замены 75-мм пушки на станке М4 Шермана под названием 76-мм пушка Т1 . Следует отметить, что, несмотря на название, он имеет такой же диаметр ствола, что и 3-дюймовый (76,2 мм), и назван так только во избежание ошибки совместимости боеприпасов между 3-дюймовым и 76-мм патронами. В разработанном 76-мм стволе использовался более легкий ствол, чем в 3-дюймовом, он имел узел затвора 75-мм и мог устанавливаться в крепление Sherman M34. В орудии использовались те же снаряды, что и в 3-дюймовом орудии, но с другой конструкцией пороховой гильзы с достаточным количеством пороха для выстрела с начальной скоростью 2600 фут / с, что идентично 3-дюймовому орудию. [1] [2] [3]

M4A1 испытывает 76-мм орудие T1 в исходной башне.

Изготовлены и отправлены на Абердинский полигон две 76-мм пушки Т1. Испытания начались 1 августа 1942 года, когда одно орудие было установлено на стационарной установке, а другое было установлено в башне М4А1 вместо 75-мм орудия. Первоначальные испытания показали, что орудие длиной 57 калибров было слишком неуравновешенным. Со ствола орудия срезали 15 дюймов, в результате чего длина ствола увеличилась до 52 калибров в ущерб противотанковым характеристикам. Кроме того, к затвору был добавлен вес в качестве противовеса. [3] 17 августа компания Aberdeen заявила, что 76-мм орудия внутри башни M4 Sherman вполне достаточно. Классифицированный как замещающий стандарт, 76-мм T1 был утвержден как 76-мм пушка M1 , и было рекомендовано изменить производственные заказы на Shermans на 1000 Shermans с новой 76-мм пушкой. Однако генерал Джейкоб Деверс из бронетанковых войск не одобрил этот план, поскольку новые танки не были испытаны его правлением. Это привело к еще одному испытательному периоду, когда 76-мм опробовали в новой артиллерийской установке M34A1 с оптическим прицелом, что стало ответом на боевой опыт Sherman в Северной Африке. [3] Возникла та же проблема дисбаланса, что и в предыдущих тестах, но она была решена путем добавления 800-фунтового противовеса к задней части башни для уравновешивания ствола. Производство танка началось с 12 танков от Pressed Steel Car Company для оценки Aberdeen, Armored Board и Tank Destroyer Board. Эти танки прибыли 2 февраля 1943 года, и испытания продолжались до 5 апреля. Вывод заключался в том, что Бронетанковый совет счел ограниченное пространство в башне, вызванное более крупной пушкой, неудовлетворительным, и что танк был поспешным «быстро ремонтируемым» проектом, и отклонил танк. Это отменило классификацию типа и остановило закупку 76-мм танков. [1]

Артиллерийское управление продолжало возиться со своими конструкциями и 3 мая 1943 года рекомендовало изготовление двух пилотов улучшенной 76-мм артустановки для Шермана. Эти машины получили обозначение M4E6 и были оснащены башнями от T23, варианта серии танков T20. [1] Между тем, 76-мм орудие также было усовершенствовано до варианта M1A1 с изменением контура трубы и удлиненной поверхностью отдачи, что позволило выдвинуть цапфы вперед для лучшей балансировки орудия. [2] Два M4E6 были построены Chrysler, один из которых был отправлен для оценки в Абердин в июле 1943 года, а затем отправлен в Форт-Нокс для осмотра Armored Board. [1] Испытания прошли удовлетворительно, и 17 августа 1943 года Armored Board рекомендовал запустить серийное производство M4E6 в количестве 1000 единиц, даже с возможностью полной замены 75-мм выпуска на 76-мм. Последнее, однако, оспаривал генерал Алван Гиллем, взявший на себя роль Деверса 19 мая.43, указав недостаток 76-мм снаряда, заключающийся в более низком заряде фугаса по сравнению с 75-мм (12,37-фунтовый 76-мм осколочно-фугасный снаряд несет только 0,86 фунта взрывчатого вещества, тогда как 14,6-фунтовый снаряд 75-мм снаряда несет 1,47 фунта взрывчатого вещества) и его склонность к образованию пылевых облаков с его дульный выстрел, всего лишь на 1 дюйм больше бронепробиваемости по сравнению с 75-мм. [3]

Тем не менее, выпуск 76-мм пушки все еще рассматривался, и в орудие были внесены дальнейшие усовершенствования. Проблема с дульным выстрелом была решена с помощью нового боеприпаса с длинным капсюлем, который уменьшил дым, остающийся от горящего пороха, и установки дульного тормоза на орудие, который отводил дульный выстрел в сторону, чтобы он не мешал пыли. сильно. Усовершенствование дульного тормоза привело к требованию оборудовать все 76-мм орудия дульным тормозом. 76-мм пушка М1, переоснащенная резьбовым наконечником для дульного тормоза, получила обозначение 9.0005 M1A1C , хотя производство дульных тормозов для этой резьбы не начиналось до июля 1944 года, поэтому резьба была закрыта защитой резьбы, пока дульные тормозы не стали доступны. Следующая модель 76-мм орудия, 76-мм пушка M1A2 , отличалась большим количеством улучшений. Нарезы на орудии были более тугими: один оборот на 32 калибра, а не один оборот на 40 калибр на предыдущих моделях, что помогло улучшить баллистику на больших дальностях. К каждой конструкции M1A2 также был прикреплен дульный тормоз. [1] [3]

Боевое применение

Первая партия из 130 M4A1 (76) Shermans была отправлена ​​в Великобританию 10 апреля 1944 г. более новые машины, такие как «Пантера», их не отправили в Нормандию в начале дня «Д». Генерал-майор Хью Гэффи из 2-й бронетанковой дивизии поддержал это решение, поскольку их было очень мало, войска не были должным образом обучены обращению с новой танковой пушкой, а логистическая ситуация с поставкой новых боеприпасов была бы затруднительной. Таким образом, он был предложен генералом У.Б. Палмеру, чтобы 76-мм пушка была отложена для танковых батальонов и указана только для таких батальонов, а не смешивалась 76-мм и 75-мм в смешанных подразделениях. Так или иначе, ни один 76-мм Шерман не приземлился во Франции 19 июня.44. Даже попытки заинтересовать 3-ю армию США 12 июня 1944 г. не увенчались успехом, поскольку в отчете говорилось: «Все командиры не хотели, чтобы она заменила 75-мм танковую пушку в любом количестве». Причина этого желания сохранить 75-й калибр заключается в убеждении, что 75-мм пушка все еще может справиться с работой по поражению вражеской брони, поскольку более новые танки, такие как Tiger I со времен Туниса, оснащались 75-мм пушкой. Даже «Пантеру» не воспринимали всерьез не обязательно потому, что с ней могла справиться 75-мм пушка, а потому, что считалось, что «Пантера» — это специализированный тяжелый танк, выделяемый в небольшом количестве. Только в Нормандии боевые силы США на собственном опыте убедились, насколько многочисленны «Пантеры». [3]

M4A1 с 76-мм пушкой прорывается через бокаж в Нормандии.

К июню 1944 года в Нормандии всплыла критика танкистов по поводу неэффективности 75-мм пушек на новых «Пантерах». 2 июля Эйзенхауэр передал жалобы в артиллерийское управление, а 12 июля была создана комиссия для определения доступного оружия, способного победить «Пантеру». После испытаний комиссия определила, что ни одно из стандартных орудий США не может победить «Пантеру» спереди, а 3-дюймовое орудие на M10 может сделать это только на маске орудия с расстояния 200 ярдов. Внезапно 76-мм «Шерманы», бездействующие в Британии, стали очень востребованы, и генерал Брэдли из 1-й армии США приказал отправить как можно больше 76-мм «Шерманов» во Францию ​​для участия в операции «Кобра». 102 танка М4А1 (76) прибыли во Францию ​​и стали ключевой частью операции, ознаменовав свой боевой дебют 25 июля 19 г.44, второй день операции. Успех операции помог подтвердить актуальность 76-мм «Шермана» и новых моделей 76-мм танков на базе М4 и М4А3, вскоре появившихся в сентябре 1944 года. по-прежнему оказался неэффективным против фронта Пантеры. Эйзенхауэр, услышав об этом, заметил затруднительное положение:

Вы имеете в виду, что наши 76 не выбьют эти Пантеры? Да ведь я думал, что это будет чудо-орудие войны. Почему я последний, кто слышит об этом? Артиллерия сказала мне, что этот 76-й позаботится обо всем, что есть у немцев. Теперь я понимаю, что вы не можете выбить ни черта с ним.

— Генерал Дуайт Д. Эйзенхауэр [4]

В августе 1944 г. начали поступать улучшенные боеприпасы для 76-мм калибра T4 (M93) HVAP. С вольфрамовыми боеприпасами он мог пробить «Пантеру» в маске на расстоянии до 1000 ярдов. 2000 новых боеприпасов HVAP прибыли по воздуху в августе 1944 года. Хотя было заказано 20 000 боеприпасов, предложение никогда не могло удовлетворить спрос. К февралю 1945 года средний 76-мм танк получил в общей сложности пять снарядов HVAP, что означает скорость приобретения одного HVAP в месяц на танк. Всего к 19 марта в Европу прибыло 18 000 HVAP.45, из которых 42% приходится на 76-мм, а остальное на 3-дюймовую пушку. [3]

M18 Hellcat стреляет из 76-мм орудия в Вислохе, Германия.

Битва за Арденну обратила внимание на 76-мм орудие. До этого немецкая бронетехника использовалась только в спорадических ситуациях, с небольшими контрнаступлениями в таких областях, как битва при Арракуре. Мнения по поводу 76-мм калибра разделились из-за его меньшей мощности осколочно-фугасного снаряда по сравнению с 75-мм, а также из-за того, что у 75-мм есть специальные боеприпасы, такие как снаряд с белым фосфором, которых не было у 76-го. Таким образом, предложения полностью заменить 75-й на 76-й встретили возражения. Но после битвы при Арденнах критика сменилась на непригодность 75-мм пушек против немецких танков, таких как «Пантера» и более тяжелый «Тигр II». 12-я группа армий США на 29Январь 1945 года даже потребовал, чтобы все танки США, поступающие в Европу, были 76-мм версии, отказавшись от 75-мм Шерманов. [3]

На протяжении всей своей жизни 76-мм калибр подвергался более чем справедливой критике. Обещанная дать больший удар, чем 75-мм, она не справилась с изменяющимися временами по сравнению с улучшением немецкой брони, поскольку была разработана с учетом немецкой брони в 1942 году. Тем не менее, как танковая пушка, 76-мм справилась со своей задачей лучше всего он мог противостоять оппозиции и в целом по-прежнему был лучшим орудием по нескольким параметрам, чем после войны, 76-мм орудия были сохранены на M4A3E8 Sherman. В 1950-х годов в Корейской войне, 76-мм пушка по-прежнему оказывалась адекватной против советских Т-34-85, и не было никаких претензий к роли Шермана в качестве поддержки пехоты на последних этапах войны. [5] Хотя в качестве вооружения развивающихся танковых войск США на смену 76-мм пушке M1 пришла гораздо более крупная и лучшая 90-мм пушка, которая должна была стать вооружением M26 Pershing и его преемников M46, M47 и M48. .

Медиа

Видео

Топ-7 лучших снарядов обсуждает M62 на 3:41 — Официальный канал War Thunder

См. также

  • M7 (76 мм) — 3-дюймовая пушка с идентичными баллистическими характеристиками

Внешние ссылки

Ссылки
Цитаты
  1. 1,0 1,1 1,2 1,3

    9 1,1 Hunnicut 904

  2. 2,0 2,1 Ханникатт 1971
  3. Залог
  4. ↑ Zaloga 2003, Loc.359 из 977
  5. ↑ Залога 2010
Библиография
  • Hunnicutt, RP Sherman: A History of the American Medium Tank USA: Feist Publications, 1978
  • Hunnicutt, RP Pershing: история среднего танка T20 Series США: Feist Publications, 1971
  • Залога, Стивен. Средний танк M4 (76 мм) Sherman 1943-65 Великобритания: Osprey Publishing Ltd., 2003 г.
  • Залога Стивен. T-34-85 против M26 Pershing: Корея 1950 Великобритания: Osprey Publishing Ltd., 2010
Танковые пушки США
25 мм LW25 · M242
37 мм М3 · М5 · М6
57 мм М1
75 мм M2 · Гаубица M2 · M3 · M6 · M1897A4 · XM274
76 мм М1 · М7 · М32 · Т185Е1
90 мм M3 · M3A1 · M36 · M41 · M54 · T15E1 · T15E2 · T54 · T208E9
105 мм M4 · M68 · M68A1 · M68A1E8 · Шарир · T5E1 · T5E2 · T140E2 · XM35
106 мм М40А1С
120 мм IMI MG251 · M58 · M256 · T53
152 мм М81 · М162 · ХМ150Е5
155 мм Т7
Иностранный:
20 мм Рх302
57 мм 6pdr OQF Mk. III · ЗИС-2

Танковые пушки СССР
20 мм ТНШ
30 мм 2А42 · 2А72 · АГ-30
45 мм 20-К
57 мм АУ-220 · Ч-51М · ЗИС-2 · ЗИС-4 · ЗИС-4М
73 мм 2А28
76 мм 1902/30 · 3-К · Д-56ТС · Ф-32 · Ф-34 · Ф-96 · КТ-28 · Л-10 · Л-11 · ЗИС-3 · ЗИС-5
85 мм Д-5С · Д-5Т · Д-58 · Д-70 · Ф-30 · ЗИС-С-53
100 мм 2А48 · 2А70 · Д-10С · Д-10Т · Д-10Т2С · Д-50 · ЛБ-1 · С-34
107 мм ЗИС-6
115 мм У-5ТС
122 мм А-19 · Д-25-44Т · Д-25С · Д-25Т · Д-25ТС · Д-30Т · Д-49 · М-30 · М-62-Т2С
125 мм 2А26 · 2А46М · 2А46М-1 · 2А46М-5 · 2А46МС · 2А75
130 мм Б-13 · С-70 · М-65
152 мм 2А33 · М-10Т · М-64 · М-69 · МЛ-20С
Иностранный:
37 мм M5 (США)
50 мм KwK L/42  (Германия)
57 мм 6-фунтовая OQF Mk. III  (Великобритания)  · M1  (США)
75 мм KwK42 (Германия) · M2 (США)
76 мм M1 (США)
85 мм Type-62-85-TC  (Китай)

Японские танковые пушки
37 мм Тип 94 · Тип 100 · Тип 1
47 мм Тип 1
57 мм Тип 90 · Тип 97
70 мм Тип 94
75 мм Тип 90 · Тип 99 · Тип 3 · Легкий Тип I Модель II · Тип II Модель I · Тип II Модель II
90 мм Тип 61
105 мм Experimental Type 5 High Velocity · Type 5 · JSW L/52
106 мм Тип 60 (Б)
120 мм Taishō Type 10 · Короткое ружье Navy · Type 90 L/44 · TKG
150 мм Тип 38
155 мм НСЖ Л/30
Иностранный:
25 мм Oerlikon KBA B02 (Швейцария)
35 мм Oerlikon KDE (Швейцария)
75 мм M6 (США)
76 мм M1 (США) · M32 (США)
88 мм KwK36 (Германия)
90 мм M3A1 (США) · M36 (США)
105 мм L7A3 (Германия)
120 мм Schneider-Canet 1898  (Франция)

3 6 мм 9
Китайские танковые пушки
76 мм М32К1
85 мм Тип-62-85-ТС
100 мм PTP86 · Тип 59 · Тип 69
105 мм Тип 83 · WMA301 · ZPL94 · ZPL98A
120 мм ПТЗ89
125 мм Тип 88C · Тип 99A · ZPT98
Иностранный:
37 мм M6 (США)
45 мм 20-К (СССР)
47 мм Тип 1  (Япония)
57 мм Тип 97 (Япония) · ЗИС-2 (СССР)
73 мм 2А28 (СССР)
75 мм Гаубица M2  (США)  · M3  (США)  · M6  (США) 7
Д-56Т (СССР) · Ф-34 (СССР)  · M1  (США)  · M7  (США)  · ЗИС-3  (СССР) мм ЗИС-С-53 (СССР)
90 мм M3 (США)  · M41 (США)
100 мм Д-10С (СССР)
105 мм М68 (США)  · M68A1  (США)
115 мм У-5ТС (СССР)
122 мм А-19 (СССР) · Д-25Т (СССР)
152 мм МЛ-20С (СССР)

Италия танковые пушки
20 мм Breda Mod. 35 · Fucile Controcarri S Mod.39
25 мм Эрликон КБА B02
30 мм Бушмастер 2 Мк.44
37 мм Виккерс-Терни 37/40 мод.18
40 мм 37/42М
47 мм 47/32 мод.35 · 47/40 мод.38
60 мм Cannone da 60/70 · OTO HVG
75 мм 41.M · 43.M · 75/18 мод.34 · 75/32 мод.37 · 75/34 мод.39 · Ansaldo 75 L/34 · OTO 75/43 мод.40
90 мм 90/53 mod.41 · Cannone da 90/50 M3A1 · Cockerill Mk.3
100 мм Cannone da 100/17 Mod.1914
105 мм Cannone Ansaldo da 105/25 · OTO Melara 105/52 · OTO Melara 105/55
106 мм Пушка da 106 srM40A1
120 мм OTO Бреда 120/44 · OTO Мелара 120/45
Иностранный:
37 мм M6 (США)
75 мм KwK37  (Germany)  · KwK40  (Germany)  · M3  (USA)  · M6  (USA)  · StuK40  (Germany)
76 мм M1 (США)  · QF 17-фунтовая (Великобритания)
90 мм M3 (США)
105 мм L7A3 (Германия) · M68 (США)

Новый 76 -мм решающий монтаж с пистолетом).

корабля типа PPA ВМС Италии.

Зная, что корабль прослужит десятилетия в неопределенном будущем, если подумать, как корабль должен быть вооружен.

  • Вам нужно по крайней мере два оружия, способных поражать каждый тип угрозы для резерва.
  • Вы хотите разделить оружие, чтобы одно попадание не вывело из строя все ваше оружие.
  • Вы хотите иметь возможность поражать более одной цели одновременно.
  • Вам нужен охват на 360 градусов, особенно против воздушных и роящихся надводных угроз.
  • В дополнение к самообороне вы можете захотеть поражать цели на берегу. (Береговая охрана часто этим занималась во Вьетнаме.)
  • Это помогает как в обучении, так и в логистике, если оружие достаточно универсально, чтобы мы могли свести к минимуму количество необходимых типов оружия. В идеале вам нужен один тип оружия, который может делать все это.

В недавнем сообщении Naval News голландской LPD Karel Doorman To Get 76mm Gun And RAM Upgrade мое внимание привлекла новая установка, которая может позволить двум установкам в некоторой степени удовлетворить все эти потенциально противоречивые требования.

76-мм/62-мм орудие, возможно, является самым массовым орудием среднего калибра со времен 5″/38-го, прославившегося во время Второй мировой войны, и, возможно, у него больше пользователей, чем у любого другого морского орудия в истории. Береговая охрана до сих пор имеет это орудие, 76-мм Mk75, установленное на WMEC класса Bear. С тех пор специально для защиты от противокорабельных крылатых ракет (ASCM) была разработана другая, значительно улучшенная установка «Super Rapid» (SR). Фактически, он предназначен для борьбы с одновременным прибытием нескольких ASCM.

ВМС Италии считают SR эффективным противоракетным оружием, и строятся новые корабли с этим оружием вместо спаренных «Fast 40», использовавшихся на более ранних кораблях в этой роли. По оценкам OTO-Melara, в сочетании с Dardo FCS SR может начать поражение атакующих ракет на расстоянии около 6 600 ярдов (6 000 м), при этом первые снаряды попадают в цель на расстоянии 6 000 ярдов (5 500 м). При таких дальностях одно орудие может бороться с четырьмя дозвуковыми ракетами-скиммерами, прибывающими одновременно на курсах 90 градусов друг от друга, прежде чем любой из них достигнет 1100 ярдов (1000 м).

Преимущество монтажа на палубе

Пространство над бортом на многих кораблях имеет большое значение. Сенсоры, РЭБ, средства связи и оружие соревнуются за пространство. Орудие обычно занимает почетное место на носу, но его сложнее разместить на корме, особенно если для него требуется пространство для обращения с боеприпасами под оружием.

Этот новый станок должен сохранить возможности станка SR (помимо меньшего количества готовых патронов – 76, почти столько же, сколько у нас было на Mk75, но с преимуществом двойной выбираемой подачи) и добавить то преимущество, что он не требуют места для обращения с боеприпасами под станиной. Умная перекомпоновка вездесущей бывшей 76-мм пушки Oto-Melara выглядит так, как будто она может быть ответом на ряд сложных вопросов по размещению оружия. Это означает, что ее можно установить в местах, где предыдущая установка SR не могла быть установлена, например как на крыше вертолетных ангаров или на веерообразном хвосте, где рулевой механизм находится прямо под ним (например, где Phalanx располагался на FRAMed 378).

Часто верх ангара находится в лучшем месте, но место под крышей уже занято. Оружие, такое как 25-мм Mk38, 20-мм Phalanx или ракетные системы SeaRAM, обычно может найти место в корме, часто на крыше ангара, потому что они не требуют проникновения в палубу, но они не обладают универсальностью 76-мм.

Это может не иметь большого значения для более мощных военных кораблей, у которых есть набор различных вооружений для борьбы с различными угрозами, но для кораблей с ограниченным количеством оружия это может иметь решающее значение.

Альтернативы

Взгляните на оружие ВМС США, которое обычно устанавливается наверху ангара, потому что оно не требует места для хранения боеприпасов под палубой:

Mk38 даже в ожидаемой версии Mod4 имеет небольшой радиус действия ( Максимальная дальность 4400 ярдов / эффективная 2200 ярдов) оружие с минимальными противовоздушными возможностями и подходит для поражения только небольших надводных целей.

20-мм Phalanx способна противостоять ASCM, но она была разработана для остановки «протечек» в качестве последнего резерва для более мощных систем. Он никогда не задумывался как полноценная автономная система защиты ASCM. Если несколько ASCM прибудут одновременно, он, вероятно, сможет успешно задействовать только один или максимум два. Он имеет ограниченную дальность противодействия беспилотникам и возможности противодействия рою, но его снаряд представляет собой невзрывной высокоскоростной снаряд калибра 0,50, поэтому его воздействие на любое надводное судно, кроме самого маленького, вероятно, будет очень ограниченным и только тогда на очень короткой дистанции. (эффективная длина 1625 ярдов). Цитата из ссылки в этом абзаце,

В последние годы 20-мм пушка «Вулкан», являющаяся сердцем этого оружия, все чаще считалась недостаточно эффективной против современных ракетных угроз. Тем не менее, британский Королевский флот выбрал Phalanx для своих новых эсминцев класса Daring Type 45.

Phalanx несколько известен своими проблемами с техническим обслуживанием: в базе данных материальной готовности ВМФ за 1997–1999 финансовые годы отмечается, что уровень готовности Phalanx Block 1B (все модификации) за этот период времени составлял от 72 до 81%.

Ракета с подвижным корпусом RIM-116 (RAM и SeaRAM), вероятно, является лучшим средством противодействия противокорабельным крылатым ракетам (ASCM) на вооружении ВМС США. Я могу понять, почему голландцы выбрали его для апгрейда Karel Doorman. Он был модифицирован для включения вертолета H , самолета A и наземных средств S («HAS»). Сообщается, что дальность полета составляет 10 000 метров, около 11 000 ярдов, и у него боеголовка приличного размера, 11,3 кг (24,9 фунта). Это намного больше, чем у Mk38 или Phalanx.

Каждый из них предназначен для конкретной угрозы. RAM, безусловно, самый универсальный, но даже он не может сравниться по дальности и возможностям с 76-мм калибром с его многочисленными вариантами боеприпасов.

Боеприпасы

Сложные боеприпасы делают 76-мм патрон особенно универсальным.

Программируемый взрыватель: Как и 57-мм Mk110, 76-мм может использовать программируемый многоцелевой взрыватель 3A-Plus. Он описан как имеющий несколько режимов, включая временной режим для воздушного взрыва и ряд режимов приближения: закрытое приближение, противоракетное приближение, обычное приближение ПВО и противоповерхностное приближение. Взрыватель включает в себя цифровой сигнальный процессор, который отклоняет помехи от земли и моря и, как утверждается, способен обнаруживать ракету, летящую на высоте двух метров над уровнем моря, и в то же время способен распознавать цель на расстоянии 10 метров.

Разрабатываются управляемые боеприпасы для 57мм Mk 110 (ALaMO и MAD-FIRES). Эти технологии также могут быть применены к более крупному 76-мм снаряду, но возможность, похожая на MAD-FIRES, была доступна с 76-мм снарядом примерно десять лет, с тем преимуществом, что он включает в себя неконтактный взрыватель. Кроме того, как сообщается, для калибра 76 мм будут доступны снаряды увеличенной дальности, которые могут наводиться как на неподвижные, так и на движущиеся цели.

DART (управляемые боеприпасы с уменьшенным временем полета):

European Defense Review On-Line сообщает,

«…Super Rapido предлагается в конфигурации Strales (или Davide, как определено ВМС Италии) на основе управляемых боеприпасов DART (приводные боеприпасы с уменьшенным временем полета) и антенна радара наведения диапазона Ка, необходимая для формирования луча наведения боеприпасов, установленная на артустановке. Подкалиберные снаряды DART продемонстрировали эффективную дальность стрельбы до 8 км (при требуемых 4,5 км) и начальную скорость 1200 м/с, позволяющую преодолеть 5 км за 5 секунд. Леонардо утверждает, что эти характеристики в сочетании с высокой маневренностью снаряда DART позволили системе продемонстрировать свою эффективность против нынешних и будущих целей ASCM за небольшую часть стоимости ракетного поражения, но с эквивалентными характеристиками».

Цитата из Википедии:

Снаряд DART… это управляемый артиллерийский снаряд с радиоуправлением и неконтактным взрывателем для поражения на малой высоте (до 2 метров над уровнем моря). DART стреляет со скоростью 1200 м/с (3900 футов/с), может достичь дальности 5 км всего за 5 секунд и может выполнять маневр до 40G. Снаряд DART состоит из двух частей: передняя свободно вращается и имеет два небольших крыла-утки для управления полетом. В кормовой части установлена ​​боевая часть массой 2,5 кг (с вольфрамовыми кубиками и новым взрывателем миллиметрового диапазона 3А), шесть неподвижных крыльев и радиоприемники.

Система наведения — командная линия визирования (CLOS). Он использует передающую антенну, установленную на пистолете. Радиокоманды для них передаются по широковещательному каналу передачи данных (Ка-диапазон).

Первая партия 76-мм управляемых боеприпасов DART производства OTO Melara успешно прошла испытания в конце марта 2014 г. Огневые испытания проводились на борту одного из кораблей ВМС Италии, оснащенного 76-мм Strales SR и системой управления огнем Selex NA25. . Первые огневые испытания боеприпасов DART, закупленных Колумбией в 2012 году, были успешно проведены в Карибском море 29 сентября.Август от системы защиты внутреннего эшелона 76/62 Strales, установленной на его модернизированных фрегатах класса FS 1500 Padilla.

Выше приведено видео проверочных испытаний DART, сначала по низкоуровневой, но по существу неподвижной цели, чтобы проверить взрыватель по цели в морских помехах, а затем по движущейся цели, в данном случае по дрону-мишени Banshee. Я полагаю, что антенны, прикрепленные над стволом орудия, были частью испытательного стенда, поскольку обычно их нет на артустановках.

Vulcano

Я вижу возможность столкновения между морскими патрульными судами (OPV) в Южно-Китайском море или Восточно-Китайском море, в котором судно береговой охраны Китая (CCG) производит предупредительные выстрелы и направляет OPV другой азиатской нации (назову АН) покинуть спорную территорию. AN OPV стоит на своем и отказывается уходить. CCG OPV, имеющая оружие большей дальности (в настоящее время до 76 мм), остается за пределами досягаемости AN OPV и делает несколько выстрелов для поражения, пытаясь отогнать AN OPV. Независимо от того, забьет ли CCG OPV какие-либо попадания или нет, у AN OPV теперь есть три варианта: ничего хорошего, остаться и, возможно, получить дополнительный урон, убежать или попытаться закрыть CCG OPV, чтобы оказаться на расстоянии для боя, который они, вероятно, проиграют.

В 2020 году правительство Китая сделало очень публичные заявления о том, что они разрешили CCG применить смертоносную силу.

В 2021 году Россия заявила, что произвела предупредительные выстрелы при выводе эсминца Королевского флота из вод Крыма. Утверждение было неверным, но для многих зрителей оно, вероятно, осталось без возражений.

Дальность имеет значение, в приведенном выше сценарии, если бы AN OPV имел оружие такой же или большей дальности, чем у CCG OPV, CCG OPV, вероятно, никогда не выстрелил бы на поражение, потому что он не мог бы сделать это безнаказанно. Сообщается, что 76-мм снаряды Volcano, которые превосходят по дальности обычные снаряды китайских и российских орудий, не только 76-мм, но и 100-мм (3,9″) и 130 мм (5,1″) и поражать любую цель в пределах визуального и радиолокационного горизонта (до более 40 000 метров)

Семейство Vulcano фактически будет включать как минимум три различных типа 11-фунтовых пушек. (5 кг), увеличенный радиус действия, подкалиберные подкалиберные снаряды.

  • Неуправляемая баллистическая система повышенной дальности (BER) (дальность более 30 км/32 808 ярдов)
  • Guided Long Range (GLR) (дальность более 40 км/43 744 ярда)
  • Управляемая дальняя связь с инфракрасным терминальным самонаведением (GLR/IR) (дальность действия 40 км/43 744 ярда)
  • Наведение на большие расстояния с полуактивным лазером (GLR/SAL) находится в разработке

Леонардо рекламирует патроны Vulcano для калибра 76 мм, как будто они уже доступны. Но также сообщает, что он все еще находится в стадии разработки. Судя по всему, разработка должна завершиться в этом году.

Более поздней разработкой является система боеприпасов VULCANO 76. По сути, это уменьшенная версия семейства 127–155-мм снарядов повышенной дальности Vulcano, разработанных Oto Melara; управляемый инерциальной навигационной системой и системами глобального позиционирования, он способен поражать цели, вдвое превышающие дистанцию ​​обычных боеприпасов 76-мм пушки. Наведение GPS-IMU и ИК или SAL (полуактивный лазерный патрон) Терминальный датчик. Ожидается, что боеприпасы Vulcano 76 GLR завершат процесс разработки, испытаний и квалификации к концу 2022 года, а серийные патроны будут доставлены клиентам в 2023–2024 годах.

Неуправляемый баллистический снаряд повышенной дальности (BER) Vulcano , возможно, уже находится в рабочем состоянии. Это, безусловно, было бы проще всего разработать. Этот высокоскоростной подкалиберный подкалиберный снаряд можно использовать для противовоздушной и надводной артиллерии или для огневой поддержки морских орудий. При весе 5 кг (11 фунтов) он по-прежнему примерно вдвое превышает вес 57-мм снаряда Mk110. Он имеет многофункциональный взрыватель, который обеспечивает опции для измерения высоты, приближения, времени и воздушного взрыва, а также удара и удара с задержкой.

Принимая во внимание неявное требование Береговой охраны иметь возможность принудительно останавливать даже относительно большие торговые суда, сочетание высокой скорости, полубронебойности и взрывателя замедленного действия предполагает, что снаряд BER может иметь больше шансов пробить корпус и задержка детонации до попадания снаряда в двигатель по сравнению с другими альтернативами.

Управляемый снаряд большой дальности (GLR):

Эти снаряды имеют форму неуправляемого баллистического снаряда увеличенной дальности (BER) и дополнены GPS и инерционным наведением, что позволяет точно атаковать неподвижные цели. Поверхности управления обеспечивают фазу планирования, которая увеличивает дальность еще на 10 000 метров до 40 000 метров или около 22 морских миль.

Ведущий дальнего действия с инфракрасным терминалом самонаведения (GLR/IR):

Эти снаряды добавляют инфракрасный терминал самонаведения к управляемому снаряду дальнего действия, так что он может нацеливаться на движущиеся цели на земле или воде, которые имеют инфракрасную сигнатуру. Система наведения определяет, где терминал Homer будет искать цель. Возможно, этот раунд удастся победить с помощью ИК-приманок или обсурантов (дым).

Наведение на большие расстояния с полуактивным лазерным самонаведением (GLR/SAL):

Подобно снаряду GLR/IR, он использует форму и функции снаряда GLR, но вместо использования ИК самонаведения он использует полуактивное лазерное самонаведение, что означает, что кто-то или что-то должно освещать цель лазерным целеуказателем. Для обстрела берега лазерный целеуказатель может находиться в руках солдата на земле. Для целей на плаву и на берегу лазерное целеуказание может производиться беспилотной системой.

Для катера береговой охраны, пытающегося принудительно остановить судно, катер вполне может использовать лазерный целеуказатель для нацеливания на конкретную часть целевого судна.

Заключение:

Если вы собираетесь разместить на корабле только две артиллерийские системы, будь то катер, корвет или большое вспомогательное судно, две из них могут быть очень хорошим выбором, если они работают так, как рекламируется. Дальность стрельбы вулканическими боеприпасами выдающаяся. Широкий выбор боеприпасов делает эти системы эффективными против широкого спектра угроз, от роящихся небольших катеров до надводных кораблей, БПЛА и противокорабельных крылатых ракет. По сути, это одно оружие, которое может делать все, по крайней мере, в пределах визуального и радиолокационного горизонта, а в некоторых случаях и немного за его пределами.

Кажется, пара таких винтовок могла бы стать хорошей заменой двум 25-мм MK38, которые, по всей видимости, будут запланированным вооружением для Polar Security Cutter. Хотелось бы, чтобы пара из них заменила 57-мм Mk 110 и 25-мм Mk38 или Phalanx на наших новых больших катерах. Замена Mk38 или Phalanx на SeaRAM кажется более вероятной, но все же маловероятной, если ситуация не станет намного более напряженной.



Нравится:

Нравится Загрузка…

Oto Melara представляет 76-мм версию многоцелевого дальнобойного снаряда Vulcano для военно-морского флота

Подпишите

Восстановление пароля

Восстановите свой пароль

Ваша электронная почта

Поиск

Дом Региональные новости Европа OTO Melar

Компания Oto Melara вчера представила семейство управляемых 76-мм снарядов повышенной дальности, которые она разрабатывает для популярной корабельной артиллерийской системы 76/62. Новый снаряд Vulcano 76 превращает это классическое военно-морское оружие в многоцелевую систему вооружения, способную бороться с надводными целями на море и на суше. Оружие отвечает новым оперативным требованиям, возникающим в связи с современными боевыми задачами на побережье; как это отражено во Второй ливанской войне (2006 г. ) и ливийской кампании 2011 г. Помимо поражения надводных целей, система может обеспечивать противовоздушную оборону, а также выполнять классическую морскую артиллерийскую поддержку (NGS). Система призвана возродить роль морской артиллерии, предлагая новые оперативные возможности, которых нельзя было достичь с помощью современных (неуправляемых) артиллерийских систем. 900:15 Компания Oto Melara провела огневые испытания баллистического снаряда увеличенной дальности Vulcano 127, предназначенного для пушки 127/46, установленной на итальянских фрегатах FREMM и немецких фрегатах F125. Фото: Oto Melara/

«Возможности Vulcano знаменуют собой революцию в морской артиллерии», — сказал генеральный директор Oto Melara Карло Альберто Ярделла в интервью Defense Update, «распространение этой технологии на 76-мм орудие является частью нашей стратегии по расширению Vulcano за счет линейки орудий. Он добавил, что новые возможности обеспечивают корабельной пушке 76/62 диапазон мощности, не имеющий аналогов у конкурирующих систем вооружения. По словам Ярделлы, в будущем семейство Vulcano будет расширено за счет полуактивного лазерного самонаведения, что позволит морской и наземной артиллерии эффективно поражать быстро движущиеся цели.

Помимо 127-мм/5-дюймового и 155-мм, другие калибры, которые могут поддерживаться, включают 105-мм орудие полевой артиллерии. Компания уже представляет наземную версию 76-мм орудия в качестве самоходной конфигурации, известной как DARCO, и разрабатывает подкалиберную версию Vulcano для 155-мм самоходной пушки SPh3000, стоящей на вооружении итальянской армии. Однако официальные лица компании не планируют включать российские калибры 122 мм или 152 мм в число будущих производных.

Vulcano 127 уже провел огневые испытания, подтверждающие улучшенные баллистические характеристики снаряда. Тот, что на фотографии, представляет собой 127-мм управляемый снаряд дальнего действия, демонстрирующий секцию утка и наведение GPS/INS, а также усовершенствованную секцию многорежимного взрывателя, установленную в носовой части. Фото: Ото Мелара

В качестве управляемого снаряда Vulcano 76 со стабилизатором оперения будет предлагать автономное наведение GPS/INS, что практически удвоит дальность нынешних систем 76/62. При поражении неподвижных наземных целей или надводных целей в море новый снаряд позволяет даже небольшим судам поражать цели с высокой точностью, с дальности более 40 км, с высокой скорострельностью. Новая возможность позволит небольшим прибрежным боевым кораблям, фрегатам или канонерским лодкам доминировать в обширной прибрежной зоне с дистанции, недоступной для современных противокорабельных ракет средней дальности, реактивных снарядов или артиллерии. Vulcano 76 будет использовать обычные управляемые или неуправляемые снаряды, оснащенные новым многорежимным микроволновым взрывателем, предлагающим режимы высотного (взрыв в воздухе), ближнего действия (против воздушных, морских и надводных целей) или замедленного удара (проникающий) и режимы самоуничтожения. Использование оптимального метода взрывания позволяет пятикилограммовой предварительно осколочной боеголовке, изготовленной из соединения вольфрама и стали, обеспечивать удвоенную летальность существующих снарядов при 80% веса.

Oto Melara утверждает, что использование подкалиберной технологии со стабилизированным оперением дает значительные преимущества по сравнению с реактивными снарядами увеличенной дальности (RAP) и снарядами с корректировкой траектории. При устранении износа и коррозии ствола, связанных с горением ракетного топлива внутри ствола, подкалиберный снаряд со стабилизатором оперения имеет улучшенные аэродинамические характеристики, что позволяет максимально увеличить дальность полета и повысить точность. Он также предлагает значительное преимущество в дальности по сравнению с системами коррекции траектории, которые жертвуют дальностью ради точности. Постоянная скорострельность также высока, а система водяного охлаждения позволяет пистолету израсходовать весь магазин, содержащий 80 патронов, одной непрерывной очередью менее чем за одну минуту. Время полета до цели на 40 км составляет около 120 секунд.

Oto Melara предлагает новую систему вооружения либо в качестве модернизации существующих турелей 76/62, либо в качестве новых систем. Для поддержки типа баллистической расширенной дальности (BER) требуются незначительные изменения программного обеспечения (загрузка соответствующих баллистических таблиц в компьютер управления огнем). Для поддержки снарядов Vulcano 76 GPS/INS и GPS/INS/IR Guided Long Range (GLR) минимальная модернизация требует установки комплекта Vulcano (V-KIT), который реализует программатор боеприпасов в существующих подсистемах автозарядки, питая электроника снарядов с данными о цели, параметрами траектории, установкой взрывателя и инициализацией GPS. Для оптимальной производительности система также будет включать новую систему выбора боеприпасов с несколькими источниками питания и специальный модуль, установленный с существующими системами управления огнем ВМФ, для управления многоцелевыми возможностями орудия. Система с несколькими подачами позволяет одной артиллерийской системе автоматически выбирать, заряжать и стрелять различными типами боеприпасов по разным целям быстрыми очередями, не добавляя дополнительного веса к существующим артиллерийским системам.

Обновление доступно для всех существующих орудийных систем 76/62, включая Compact Gun, Super Rapid и новую орудийную систему Strales. Последний уже поддерживает Oto Melara DART, еще один подкалиберный управляемый боеприпас, предназначенный для применения в противовоздушных и противоракетных целях. В то время как модернизация потребует нескольких месяцев работы на судне, компания предлагает более эффективную «прямую» замену существующей системы, в то время как существующие артиллерийские системы проходят периодический ремонт.

Компания Oto Melara уже завершила технико-экономическое обоснование Vulcano 76. В настоящее время разрабатывается конструкция нового снаряда, огневые испытания неуправляемой версии BER запланированы на 2013 год, а годом позже последуют снаряды GLR. Компания планирует к 2015 году подготовить новый раунд для низкопроизводительного начального производства. Поскольку 55 военно-морских сил используют артиллерийские системы 76/62, Oto Melara планирует обработать более 300 систем в течение 10-летнего периода, начиная с 2015 года. Обновления будут доступны исключительно от Oto-Melara с боеприпасами Volcano будет производиться по лицензии с использованием поставляемых компанией комплектов. Существует около десяти поставщиков боеприпасов калибра 76 мм, что дает компании значительные коммерческие преимущества в местных офсетных соглашениях, обеспечивая продажи ее систем по всему миру.

Этот амбициозный план реализован благодаря новому снаряду, являющемуся побочным продуктом зрелой технологии Vulcano, разработанной в Oto Melara при поддержке итальянского флота. В настоящее время разрабатываются узлы для управляемого Vulcano 76, включая прототип мультимодального взрывателя, боевую часть в стадии проектирования и инфракрасную головку самонаведения на стадии прототипа. Подсистемы Safe and Arm и GPS/INS уже проходят испытания. в настоящее время разрабатывается два продукта, предназначенных для итальянского флота нового поколения FREMM и немецкого фрегата F125, оба из которых будут оснащены 127-мм артиллерийской системой.

Башня Strales 76/62 оснащена системой заряжания с двойной подачей и радаром управления огнем и освещения, поддерживающим подкалиберные зенитные и противоракетные боеприпасы DART. Он также сможет поддерживать новые подкалиберные управляемые и неуправляемые боеприпасы Vulcano 76. Фото: Oto Melarabe

Tweet

Рекомендуемые сообщения

Поиск

Подписаться

Архив по месяцам
Архив по месяцам Выбрать месяц 2021 Май 2021 Апрель 2021 Март 2021 Февраль 2021 Январь 2021 Декабрь 2020 Ноябрь 2020 Октябрь 2020 Сентябрь 2020 Август 2020 Июль 2020 Июнь 2020 Май 2020 Апрель 2020 Март 2020 Февраль 2020 Январь 2020 Декабрь 2019Ноябрь 2019 г. Октябрь 2019 г. Сентябрь 2019 г. Август 2019 г., июль 2019 г., июнь 2019 г., май 2019 г. Апрель 2019 г. Март 2019 г. Февраль 2019 г. Январь 2019 г. Декабрь 2018 г. Ноябрь 2018 г. Октябрь 2018 г. Сентябрь 2018 г. Август 2018 г., июль 2018 г., июнь 2018 г., май 2018 апрель 2018 г. Март 2018 г. Февраль 2018 г. Январь 2018 г. Декабрь 2018 г. Ноябрь 2017 г. Октябрь 2017 г. Сентябрь 2017 г. Август 2017 г., июль 2017 г., июнь 2017 г., май 2017 г., апрель 2017 г. Март 2017 г., февраль 2017 г. Январь 2017 г. Декабрь 2016 г., ноябрь 2016 г., октябрь 2016 г., Сентябрь 2016 г., август 2016 г., июнь 2016 г., июнь 2016 г., май 2016 г., апрель 2016 г. Март 2016 г. Февраль 2016 г. 2016 г. Декабрь 2015 г. Ноябрь 2015 г. Октябрь 2015 г. Сентябрь 2015 г. август 2015 г., июль 2015 г., июнь 2015 г., май 2015 г., апрель 2015 г. Март 2015 г., февраль 2015 г., январь 2015 г., декабрь 2014 г., ноябрь 2014 г., октябрь 2014 г., сентябрь 2014 г. Август 2014 г., июль 2014 г., июнь 2014 г., май 2014 г. Апрель 2014 г. Март 2014 г. Февраль 2014 г. Январь 2014 г. Декабрь 2013 г., ноябрь 2013 г., октябрь 2013 г. Сентябрь 2013 г. август 2013 г. июль 2013 г. июнь 2013 г. май 2013 г. апрель 2013 г. март 2013 г. февраль 2013 г. януа RY 2013 декабрь 2012 г., ноябрь 2012 г., октябрь 2012 г., сентябрь 2012 г., август 2012 г., июль 2012 г. , июнь 2012 г., май, май 2012 г., апрель 2012 г. Март 2012 г., февраль 2012 г., январь 2012 г., декабрь 2011 г., 2011 г., октябрь 2011 г., сентябрь 2011 г., август 2011 г., июнь 2011 г., июнь 2011 г., май 2011 г., апрель 2011 г. Март 2011 г. Февраль 2011 г. Январь 2011 г. Декабрь 2010 Ноябрь 2010 Октябрь 2010 Сентябрь 2010 Август 2010 Июль 2010 Июнь 2010 Май 2010 Апрель 2010 Март 2010 Февраль 2010 Январь 2010 Декабрь 2009Ноябрь 2009 г., октябрь 2009 г., сентябрь 2009 август 2009 г., июнь 2009 г., июнь 2009 г., май 2009 г., апрель 2009 г. Март 2009 г., февраль 2009 г., январь 2009 г. Декабрь 2008 г., ноябрь 2008 г., октябрь 2008 г., август 2008 г., июль 2008 г., июнь 2008 г., май 2008 г., апрель 2008 г. Март 2008 г., февраль 2008 г., январь 2008 г., декабрь 2007 г., ноябрь 2007 г. 2007 г. Октябрь 2007 г., сентябрь 2007 г. август 2007 г., июль 2007 г., июнь 2007 г., май 2007 г., апрель 2007 г., март 2007 г., февраль 2007 г., январь 2007 г., декабрь 2006 г., ноябрь 2006 г., октябрь 2006 г. , сентябрь 2006 г., август 2006 г., июль 2006 г., июнь 2006 г., май 2006 г. апрель 2006 г. Март 2006 г. Февраль 2006 г. Январь 2006 г. Декабрь 2005 г., ноябрь 2005 г., октябрь 2005 г. Сентябрь 2005 г. август 2005 г., июль 2005 г., июнь 2005 г., май 2005 г., апрель 2005 г., март 2005 г., февраль 2005 г. Январь 2005 г. Декабрь 2004 г., ноябрь 2004 г., октябрь 2004 г., сентябрь 2004 г., август 2004 г., июль 2004 г., июнь 2004 г., май 2004 г., апрель 2004 г. Март 2004 г., февраль 2004 г., январь 2004 г., май 2003 г., апрель 2003 г., июль 2002 г., июнь 2002 г. Январь 2002 г. Январь 2000 г.

Войти

Подписаться

ПОПУЛЯРНЫЕ СООБЩЕНИЯ

Oto Melara 76-мм управляемые боеприпасы DART/STRALES успешно прошли испытания

Ото 76-мм управляемые боеприпасы Melara DART/STRALES успешно прошли испытания



Произведена первая партия 76-мм управляемых боеприпасов DART/STRALES OTO Melara, был успешно протестирован в конце марта. Огневые испытания проводились на борту одного из итальянских Корабли ВМФ, оснащенные Strales 76mm SR и Selex Система управления огнем НА25.


и

Морской Новости обороны — Италия





Ото 76-мм управляемые боеприпасы Melara DART/STRALES успешно прошли испытания

Первая партия 76-мм управляемых боеприпасов DART/STRALES производства OTO Мелара, прошла успешные испытания в конце марта. Испытания стрельбой проводились на борту одного из кораблей ВМС Италии, оборудованного с Strales 76mm SR и системой управления огнем Selex NA25.

Проведены стрельбы быстрыми очередями по скорострельным, маневрирующих и неманевренных, радиоуправляемых целей на малой и очень малой высоте и на расстоянии более 5000 метров.

Ото Мелара 76-мм система Strales
(Фото: Ото Мелара)

Клиенты которые присутствовали на огневых испытаниях, которые включали сотрудничество с другими Воздушно-морские корабли ВМФ, полностью удовлетворены результатами испытаний которые подтверждают качество, надежность и эффективность этого революционного система обороны.

Топ-менеджмент компании прокомментировал видеоролики, заявив, что они являются явным свидетельством эффективности системы.

76-мм система Strales с управляемыми боеприпасами DART — единственное оружие система в мире, которая может обеспечить высокий уровень производительности (при более низкой стоимость, чем специализированные противоракетные комплексы) при маневрировании сверхзвуковые ракеты с большой боковой перегрузкой. Система очень эффективна также в бою с быстро маневрирующими небольшими лодками.

Ото 76-мм морская артиллерийская система Melara Strales
(Видео: Ото Мелара)

ДАРТ снаряды наводятся по радиолучу, который следует за целью с помощью системы самонаведения. Снаряд оснащен неконтактным взрывателем, но во время огневых испытаний было много попаданий.

76-мм корабельная пушка с комплектом Strales имеет те же характеристики, что и баллистические боеприпасы, когда они используются для поражения воздушных, морских и надводных целей цели; с боеприпасами Vulcano обеспечит высокую точность стрельбы боевого действия, с дальностью стрельбы в два раза большей, чем обычные боеприпасы.
Система Strales может быть установлена ​​на 76-мм корабельные орудия, которые уже на службе.

OTO Melara планирует производство комплектов Strales и новых боеприпасов много, чтобы гарантировать быструю доставку новым клиентам, которые будут просить об этом инновационная система.

В настоящее время на вооружении находятся 12 76-мм систем Strales, 15 будут поставлены на вооружение. поставлены, и в ближайшие 5 лет предусмотрены заказы на 30 систем.


Статистика сайта

Категория:76-мм Отобреда — Wikimedia Commons

Взято из Викисклада, бесплатного репозитория медиафайлов

Перейти к навигацииПерейти к поиску

Морская 76-мм пушка Отобреда. Также известен как пистолет Ото Мелара.

Подкатегории

Эта категория имеет следующие 2 подкатегории, всего 2.

F

  • Fajr-27‎ (16 F)

Медиа в категории «Otobreda 76 mm»

Следующие 103 файла находятся в этой категории, всего 103.

  • 76мм манекен.jpg 775 × 2118; 660 КБ

  • 76mmShell.jpg 820 × 275; 35 КБ

  • ВМС США 080720-N-3931M-078 Cpl. Борис Рохас загружает боеприпасы в магазин 76-мм орудия на борту фрегата ВМС Чили CS Riveros (FF18) во время учений Rim of the Pacific (RIMPAC) 2008 у берегов Гавайев.jpg 4288 × 2848; 1,94 МБ

  • ВМС США 100522-N-9301W-318 Помощник наводчика 2-го класса Джозеф Христос заряжает 76-мм снаряд в орудие на главной палубе для учений по стрельбе на борту фрегата с управляемыми ракетами USS Klakring (FFG 42).jpg 2100 × 1500; 402 КБ

  • 11 F218 Мекленбург-Передняя Померания Катания 0. jpg 2048 × 1365; 2,88 МБ

  • 130910-N-WA189-001 (24413358376).jpg 983 × 626; 85 КБ

  • 140825-N-TW634-028 (243312

  • ).jpg 4762 × 3175; 1,05 МБ

  • 2014.3.19 해군 2함대 천안함 4주기 해상기동 훈련 Командование 2-го флота ВМС Республики Корея (13370378983).jpg 4040 × 2468; 4,2 МБ

  • 2015.12.31. 김천함 서울함 전역식 (23751546519).jpg 1500 × 1055; 669 КБ

  • 2015.3.24 해군 천안함피격사건 5주기 상기 서해 해상기동훈련 (16313933593).jpg 4734 × 3145; 13,31 МБ

  • 20151025-PRTN-2590P-066-2 (224

    965).jpg 3888 × 2592; 3,67 МБ

  • 76 62 Компакт — Oto Melara Schiffsgeschütz (3381504005).jpg 3456 × 2304; 2,47 МБ

  • 76-мм скорострельная пушка 62cal (OTO Melara 3).jpg 3376 × 6000; 7,27 МБ

  • 76-мм пушка JS Kashima, -3 августа 2011 г. d.jpg 1024 × 683; 237 КБ

  • 76-мм пушка чикума.JPG 3008 × 2000; 2,68 МБ

  • 76мм MMI. jpg 339 × 193; 27 КБ

  • 76 мм Oto Melara на ирландском патрульном корабле LE Niamh.jpg 5616 × 3744; 10,21 МБ

  • 76-мм скорострельная корабельная пушка Mk75.jpg 3072 × 2304; 2,6 МБ

  • BAP Sanchez Carrion Unitas 45-04.jpg 2100 × 1500; 874 КБ

  • Бреда-76мм.jpg 320 × 240; 34 КБ

  • Бреда-76мм2.jpg 240 × 320; 44 КБ

  • Бреда-76мм3.jpg 320 × 240; 52 КБ

  • Основное орудие BRP Bonifacio — вид спереди.jpg 4000 × 2248; 1,16 МБ

  • Основное орудие BRP Del Pilar — вид спереди.jpg 4000 × 2248; 1,28 МБ

  • Основное орудие BRP Del Pilar — вид спереди.jpg 4000 × 2248; 1,24 МБ

  • Основное орудие BRP Del Pilar — вид сзади.jpg 4000 × 2248; 1,59 МБ

  • Основное орудие BRP Del Pilar — вид сбоку.jpg 4000 × 2248; 1,28 МБ

  • BRP ЛУК РАМОН АЛЬКАРАЗ. jpg 960 × 636; 36 КБ

  • Каннон Минерва.jpg 1952 × 2608; 568 КБ

  • Каньон-дель-П45 Аудас.jpg 3744 × 5616; 2,24 МБ

  • Центральная верхняя палуба ROCN Chang Chien (PFG2-1109) 20170309.jpg 4896 × 3264; 1,25 МБ

  • F218 Мекленбург-Передняя Померания Buggeschuetz.jpg 1024 × 515; 199 КБ

  • FFG57 021022-N-4309A-379.jpg 2000 × 1312; 1,58 МБ

  • Flickr — Официальное изображение ВМС США — USS Simpson проводит предварительный калибровочный тест прицеливания..jpg 4288 × 2848; 1,27 МБ

  • Прогноз немецкого быстроходного катера S55 Alk (P6155) в Балтийском море 28 августа 1985 года.jpg 2064 × 3080; 3,18 МБ

  • Корабль ВМС Франции Chevalier Paul.jpg 3400 × 4800; 3,97 МБ

  • Gun76mmfirering.JPG 1,901 × 1267; 444 КБ

  • Hanse Sail 2009 — Schnellboote der Gepard-Klasse.jpg 3456 × 2304; 2,36 МБ

  • Харуюки 76mmgun. JPG 3648 × 2736; 4,18 МБ

  • HMAS Сидней-03 (1702023083).jpg 2560 × 1920; 2,57 МБ

  • В Аденском заливе летят пули, когда моряк стреляет из 76-мм пушки L62 OTO Melara Compact во время стрельбы на борту немецкого патрульного катера P6114 BUSSARD (тип 143 Albatross Class — DPLA — a4809b4b47634e57b918c8027445af00.jpeg 1971 × 1282; 511 КБ

  • INS Херев — Эль Торо (10642485286).jpg 640 × 426; 47 КБ

  • JS Amagiri — Oto Melara Compact Gun.jpg 4000 × 2248; 1,37 МБ

  • JS Samidare, 76-мм пушка Стрельба.jpg 2000 × 1414; 397 КБ

  • JS Setoyuki 76-мм пушка стреляет.jpg 2000 × 1335; 230 КБ

  • JS Югири Ото Мелара Компактная пушка.jpg 4000 × 2247; 1,56 МБ

  • Корвет Магдебург F261 (60543).jpg 4752 × 3168; 6,17 МБ

  • Учения с боевой стрельбой 141108-N-AG657-044.jpg 3000 × 1572; 928 КБ

  • Ле Ниам — ВМС Ирландии (2274429801). jpg 4368 × 2912; 3,08 МБ

  • Ле Ниам — ВМС Ирландии (2274432707).jpg 4368 × 2912; 3,65 МБ

  • Ле Ниам — ВМС Ирландии (2274438415).jpg 4368 × 2912; 3,35 МБ

  • Ле Ниам — ВМС Ирландии (2274441299).jpg 4368 × 2912; 3,82 МБ

  • Ле Ниам — ВМС Ирландии (2275229046).jpg 4368 × 2912; 4,04 МБ

  • Лук LÉ Róisin Helsinki.JPG 5184 × 3456; 5,53 МБ

  • LÉ Róisin Otobreda 76 мм Хельсинки 1.JPG 5184 × 3456; 4,34 МБ

  • LÉ Róisin Otobreda 76 мм Хельсинки 2.JPG 5184 × 3456; 4,92 МБ

  • LÉ Róisin Otobreda 76 мм Хельсинки 3.JPG 5184 × 3456; 4,27 МБ

  • LÉ Róisin Otobreda 76 мм Хельсинки 4.JPG 5184 × 3456; 4,88 МБ

  • Marinestützpunkt «Hohe Düne» (6059737460).jpg 3168 × 4752; 3,53 МБ

  • Marinestützpunkt «Hohe Düne» (6059742810).jpg 3168 × 4752; 3,27 МБ

  • Marinestützpunkt «Hohe Düne» — OTO Melara 76 мм Schiffsgeschütz (6059735814). jpg 3168 × 4752; 3,6 МБ

  • Mk76.jpg 900 × 599; 74 КБ

  • Oto Melara 76 mm Gun.jpg 4128 × 2322; 2,43 МБ

  • 76-мм пушка OTO Melara на борту ROCN Tzu I (PFG-1107) 20140327a.jpg 4000 × 3000; 4,6 МБ

  • 76-мм пушка OTO Melara на борту фрегата ROCN Si Ning (PFG-1203) 20150316.jpg 4896 × 3264; 3,99 МБ

  • 76-мм пушка OTO Melara на борту фрегата ROCN Wu Chang (PFG-1207) 20130504.jpg 4000 × 3000; 4,53 МБ

  • 76-мм пушка OTO Melara, установленная на JS Matsuyuki (DD-130) на военно-морской базе JMSDF в Майдзуру, 13 апреля 2019 г..jpg 5 568 × 3 712; 3,6 МБ

  • 76-мм пушка OTO Melara со щитом нового стиля на борту ROCN Wu Chang (PFG-1207) 20141123.jpg 1901 × 1188; 143 КБ

  • Oto Melara 76mm kanon op JS Setogiri, -8 октября 2012 г. d.jpg 1063 × 1600; 688 КБ

  • OtoMelara76mm-001.jpg 3648 × 2736; 4,34 МБ

  • P12 Dzūkas NOCO2014 03 76 мм Oto Melara. JPG 5184 × 3456; 6,59 МБ

  • Peter Willemoes (F362) NOCO2014 08 76-мм орудия.JPG 5184 × 3456; 6,02 МБ

  • РАН-ИФР 2013 D5 29.JPG 3264 × 4928; 5,11 МБ

  • РАН-ИФР 2013 D5 52.JPG 4928 × 3264; 4,37 МБ

  • РАН-ИФР 2013 Д5 56.JPG 4928 × 3264; 4,97 МБ

  • RIMPAC 2010 USS McClusky (FFG-41) ведет огонь из 76-мм палубной пушки.jpg 2660 × 1770; 442 КБ

  • RSS Доблесть 76 мм OTO Melara.JPEG 3000 × 1884; 3,17 МБ

  • Schnellboot 76mm Buggeschuetz.jpg 1024 × 635; 289 КБ

  • Стороны-76.jpg 800 × 600; 52 КБ

  • Упражнение на опускание для UNITAS Gold DVIDS1133290.jpg 1600 × 1071; 983 КБ

  • Основное орудие JDS Bungo.JPG 4608 × 2592; 2,15 МБ

  • ТВ 3516 Асагири.JPG 3648 × 2736; 4,18 МБ

  • Чистка пистолета UNITAS Gold DVIDS170254.jpg 929 × 622; 212 КБ

  • ВМС США 021009-N-8590B-003 76-мм артиллерийская установка на фрегате ВМС проводит стрельбу по мишеням. jpg 2302 × 1500; 1,82 МБ

  • ВМС США 030718-N-4178C-002 Трехдюймовая пушка калибра 62 на борту фрегата с управляемыми ракетами USS Curts (FFG 38) выпускает снаряд с левого борта корабля.jpg 3008 × 2000; 528 КБ

  • ВМС США 040714-N-1464F-001 Выстрел из корабельной 76-мм пушки MK-75 на борту фрегата с управляемыми ракетами USS Crommelin (FFG 37).jpg 2165 × 1367; 1,31 МБ

  • ВМС США 0-G-4900B-001 Члены экипажа катера береговой охраны США Thetis (WMEC 910) чистят 76-мм орудие Oto Melara после выстрела 54 снарядами по бывшему USS Connolly (DD 979) во время учений по затоплению ЮНИТАС Золото.jpg 929 × 622; 204 КБ

  • ВМС США 0-N-7092S-223 Начальник пожарной охраны 2-го класса Эрик Браун несет вахту на борту фрегата с управляемыми ракетами USS Kauffman (FFG 59) во время учений с боевой стрельбой у побережья Чили в рамках базирующегося в Чили военно-морского флота д.jpg 1,936 × 1296; 526 КБ

  • ВМС США 0-G-3885B-128 Моряки на борту катера Береговой охраны США Legare (WMEC 912) стреляют из корабельной 76-мм пушки MK-75 во время учений по стрельбе. jpg 3000 × 1996; 2,69 МБ

  • ВМС США 100426-N-7498L-144 Энсин Рэй Миллер IV проводит экскурсию для обладателей Почетной медали на борту авианосца Кроммелин (FFG 37).jpg 3328 × 2179; 1,41 МБ

  • ВМС США 100509-N-8729S-016 Начальник пожарной охраны Кевин Миллер и помощник электрика пожарный Эрик Рейнис объясняют вооружение корабля детям из приюта Св. Сенадис на борту фрегата с управляемыми ракетами USS Klakring (FF.jpg 2100 × 1500; 386 КБ

  • ВМС США 100522-N-9301W-522 Пушка МК-76 на борту ракетного фрегата USS Klakring (FFG 42).jpg 3100 × 2100; 496 КБ

  • ВМС США 100708-N-7638K-054 Фрегат с управляемыми ракетами USS Taylor (FFG 50) проводит учения с боевой стрельбой из 76-мм орудия MK-75 во время патрулирования в Адриатическом море. Тейлор находится в запланированной командировке в районе 6-го флота США o.jpg 2100 × 1405; 427 КБ

  • ВМС США 110209-N-5085J-249 Студент Академии Кейптауна осматривает 76-мм пушку на борту авианосца Стивен У. Гроувс (FFG 29) во время экскурсии по ши.jpg 3753 × 2681; 972 КБ

  • ВМС США 110511-N-NL541-209 Ракетный фрегат USS Thach (FFG 43) класса Oliver Hazard Perry ведет огонь из 76-мм пушки MK-75 на ходу.jpg 2000 × 1429; 392 КБ

  • ВМС США 110606-N-NL541-341 76-мм артиллерийская установка MK-75 на борту авианосца Thach (FFG 43) стреляет во время учений с боевой стрельбой у побережья Чили.jpg 2000 × 1328; 501 КБ

  • ВМС США 110610-N-SP676-307 Фрегат с управляемыми ракетами USS Ford (FFG 54) стреляет из 76-мм 3-дюймовой пушки MK 75 по цели во время сотрудничества на плаву Rea.jpg 2100 × 1408; 245 КБ

  • ВМС США 120518-N-NL541-259 USS Underwood (FFG-36) Mk 75 76-мм пушка стреляет UNITAS Pacific 2012.jpg 3627 × 2591; 2,09 МБ

  • USCG Gallatin Mk 75 fireing.jpg 1596 × 1094; 464 КБ

  • USS Rodney M. Davis (FFG-60) ведет огонь из 76-мм орудия, ноябрь 2014 г. JPG 4551 × 2560; 1 МБ

  • USS Talbot (DEG-4) на ходу на Roosevelt Roads 6 декабря 1974 г. (NH 107578).jpg 5649 × 3629; 8,13 МБ

  • Вид на 76-мм зенитную установку Mk 75 калибра 62 на борту фрегата управляемых ракет DEWERT (FFG-45) класса Oliver Hazard Perry. За стволом — Иллюминация отдельной цели — DPLA — 936cbf1336b76f7fc0b4727a4bb05e99.jpg 2840 × 1900; 2,67 МБ

  • Посетители вокруг 76-мм пушки OTO Melara на борту ROCN Pan Chao (PFG2-1108) 20150316.jpg 4,896 × 3264; 4,62 МБ

76-мм самоходная зенитная установка Draco

Страна происхождения Италия
Поступил на службу ?
Экипаж 3 мужчины
Размеры и вес
Вес ~ 30 т
Длина (пушка вперед) ~ 8 м
Длина корпуса ~ 7,4 м
Ширина ~ 3,1 м
Высота ~ 3 м
Вооружение
Основное орудие 1 х 76 мм
Пулеметы 1 x 7,62 мм или 12,7 мм
Вес снаряда ~ 12,5 кг
Максимальная наклонная дальность ?
Максимальная дальность стрельбы 6 — 8 км
Скорострельность > 80 об/мин
Диапазон высот ?
Диапазон перемещения 360 градусов
Боеприпасы
Основное орудие ?
Пулеметы ?
Мобильность
Двигатель Ивеко МТСА дизель
Мощность двигателя 520 л. с.
Максимальная скорость по дороге 100 км/ч
Диапазон 800 км
Маневренность
Градиент 60%
Боковой откос 40%
Вертикальная ступенька 0,55 м
Траншея 1,5 м
Фординг до 1,5 м



Драко Зенитная самоходная установка была разработана ОТО Мелара как частное предприятие. это дальнейшее развитие предыдущего Отоматик ЗСУ разработан в середине 80-х гг. Otomatic превзошел многие зенитно-артиллерийских систем, однако так и не был принят на вооружение оказание услуг. Драко был первым раскрыта в 2010 году. В настоящее время эта система предлагается для возможных клиентов, однако он не получил производственных заказов на свидание.

Это дистанционно управляемая башня, вооруженная 76-мм скорострельной корабельной пушкой. пушка комплектуется автоматической системой заряжания боеприпасов револьверного типа. Может использовать все стандартные 76-мм боеприпасы, управляемые боеприпасы DART, C-Ram и Боеприпасы верхней атаки. Скорострельность 80-100 выстрелов в минуту. Боекомплект револьвера содержит 12 индексированных патронов и может меняться от одного типа боеприпасов к другому. Двадцать четыре дополнительных раунда хранится в автоматическом магазине, расположенном в корпусе.

Современные ЗСУ обычно оснащаются орудиями калибра 20–40 мм. Столь мощное орудие было выбрано из-за его дальнобойности. Максимум дальность стрельбы 6-8 км. Такой диапазон аналогичен нынешнему гибриду пушечно-ракетные комплексы ПВО. Драко может атаковать вертолеты прежде чем они выпустят свои противотанковые управляемые орудия.

Предыдущий Башня Otomatic была значительно тяжелее и нуждалась в танковом шасси. Вес башня Драко была значительно уменьшена за счет доработок электроники за последние два десятилетия. Он также использует более компактный бортовой радар.

Среднее Вооружение состоит из одного спаренного 7,62-мм пулемета общего назначения пулемет или 12,7-мм крупнокалиберный станок пистолет.

Драко ЗСУ предназначена для поражения воздушные цели, такие как вертолеты, самолеты, БПЛА и воздушные оружие. Также его можно использовать против наземных целей. Этот воздух оборонительное оружие может быть использовано в бою поддержка операций, защита конвоя или точечная оборона. Также он может использоваться для береговой обороны. Максимальная дальность стрельбы по морским цели составляет 20 км.
