Рассказы об оружии. «Полковушки». 76-мм полковые пушки образца 1927 и 1943 годов

В этом материале речь пойдет о полковых пушках образца 1927 и 1943 года, нелегкая работа которых пришлась на передовой край не одного конфликта и Великой Отечественной войны. Именно эти пушки приняли на себя все нагрузку в качестве основного орудия поддержки пехоты.


76-мм полковая пушка образца 1927 года.

Советское лёгкое полковое орудие калибра 76,2 мм непосредственной поддержки пехоты и кавалерии. "Полковушка", "курносая", "бобик".

Первое советское крупносерийное артиллерийское орудие. Пушка массово (все было изготовлено более 18 тысяч орудий) выпускалась с 1928 по 1943 гг., принимала участие в боевых действиях на Хасане, Халхин-Голе, Польском походе 1939 года, советско-финской и Великой Отечественной войне.

Основной задачей пушки, находившейся в боевых порядках пехоты, было оперативное подавление огневых точек противника как в обороне, так и в наступлении, следуя за наступающими.

Орудие послужило прототипом для создания первых отечественных серийных танковых («76-мм танковая пушка обр. 1927/32 гг.» на танке Т-28) и самоходных орудий (САУ СУ-12) среднего калибра.

Орудие было достаточно консервативным по конструкции, излишне тяжёлым, обладало недостаточными сектором горизонтальной наводки и бронепробиваемостью (до введения кумулятивного снаряда). Сказалось создание пушки на базе не самых новых образцов.

Когда в 1924 году было принято решение о создании полковой пушки, на вооружении стояла 76-мм пушка образца 1902 г.


Главными недостатками пушки образца 1902 года были излишний вес (1350 кг в боевом положении и 2380 кг в походном) и малая мобильность.

Учитывая инженерные сложности в Советском Союзе того времени, было решено отказаться от проектирования орудия «с нуля», создав пушку на базе уже имеющихся образцов.

В качестве прототипов рассматривались несколько моделей, но за точку отсчета было взято 76-мм орудие образца 1913 года, так называемая «короткая трехдюймовка».

Проектирование новой пушки было завершено к концу 1925 года, в начале 1926 года был изготовлен опытный образец орудия, в начале 1928 года пушка была принята на вооружение РККА под официальным названием «76-мм полковая пушка обр. 1927 г.».

Все работы были возложены на Артиллерийскую техническую контору (АТК) Путиловского завода, на котором и было начато серийное производство орудий.

С 1929 по 1934 год орудие подвергалось постоянным доработкам. Их целью были упрощение конструкции и повышение технологичности производства, а также улучшение тактико-технических характеристик. Работы по модернизации орудия проводились в АТК Путиловского завода под руководством А. А. Монакова и И. А. Маханова.

В 1929 году были введены некоторые изменения и упрощения в конструкцию затвора, в 1930 году скреплённый ствол был заменён на моноблок, в том же году для орудия было разработано новое металлическое колесо с резиновыми шинами, что позволило довести максимальную скорость перевозки пушки до 25 км/ч. Однако полностью заместить в производстве старый вариант с деревянными колёсами удалось только к 1934 году.

76-мм полковая пушка обр. 1927 г. имела ряд недостатков, в том числе небольшой угол вертикального наведения и невысокую бронепробиваемость. Несмотря на то, что в то время большинство танков защищались противопульной бронёй толщиной 10—20 мм, невысокая начальная скорость снаряда не позволяла успешно бороться с бронетехникой.

Броня немецких танков в 30 мм (лоб легких и борт средних) была на пределе возможности пушки по пробитию даже на коротких дистанциях.

Ситуацию несколько исправило принятие на вооружение в 1942 году 76-мм кумулятивного снаряда, но к тому времени уже стало понятно, что требуется если не создание нового орудия, то кардинальная модернизация.

Расчёт орудия состоял из 7 человек: командира орудия, наводчика, заряжающего, замкового, прави́льного (боец расчета, который поворачивал орудие в соответствии с указанием наводчика) и двух ящичных (подносчики).

Орудие возилось четвёркой лошадей, ещё одна четвёрка требовалась для возки зарядного ящика. Также могла использоваться механическая тяга — тягачи «Пионер», «Комсомолец», автомобили.

Но в условиях боевых действий с транспортировкой пушки зачастую приходилось справляться расчету.

Для перевозки использовались орудийные передки. В каждом из передков помещалось шесть лотков по 4 выстрела. Зарядный ящик состоял из переднего и заднего ходов. Передний ход был в целом подобен передку и также помещал 6 лотков по 4 выстрела. Задний ход имел несколько большие размеры и помещал 8 лотков по 4 выстрела. Таким образом, возимый боекомплект составлял 80 выстрелов (24 в передке, 24+32 в переднем и заднем ходах зарядного ящика).

В 1943 году пушка была снята с производства, но до конца войны продолжала оставаться одной из основных артиллерийских систем РККА. Интересной особенностью орудия была его аэротранспортабельность, которая оказалась востребованной на практике — в осаждённом Ленинграде в конце 1941 года были изготовлены 457 штук 76-мм полковых пушек, которые были доставлены под Москву на самолётах и оказали существенную помощь советским войскам в битве за Москву.

76-мм полковая пушка обр. 1927 г. предназначалась для решения следующих задач:

для непосредственной поддержки и сопровождения пехоты;
для борьбы с бронемашинами и танками;
для подавления и уничтожения пехотных огневых средств противника, расположенных открыто и за лёгкими полевыми укрытиями;
для подавления и запрещения огня всех видов из ДОТ (ДЗОТ) стрельбой прямой наводкой по амбразурам;
для проделывания проходов в проволочных заграждениях и проходов в надолбах для своих танков.

Пушка предназначалась почти исключительно для ведения огня прямой наводкой. В наступлении полковые пушки должны были перемещаться расчётом в боевых порядках наступающей пехоты и оперативно подавлять огневые средства противника, мешающие продвижению — пулемётные гнёзда, артиллерийские орудия и миномёты, разнообразные огневые точки.

В обороне орудия также должны были находиться в боевых порядках пехоты, ведя огонь по наступающей пехоте противника, а при необходимости — и по танкам и бронемашинам.

Специфика действий полковых орудий приводила к большим потерям как материальной части, так и расчётов, но в то же время, наряду с батальонной артиллерией (45-мм пушками) и миномётами полковые орудия были единственными артиллерийскими системами, находившимися непосредственно в боевых порядках и имевшими возможность максимально оперативно поражать выявленные цели.

Благодаря относительно небольшим размерам и массе, полковые пушки активно использовались при форсировании рек, проведении десантных операций, в городских боях.

Характеристики:

Калибр, мм: 76,2
Расчёт, чел: 7
Скорострельность, выстр/мин : 10—12
Скорость возки по шоссе, км/ч: 25
Высота линии огня, мм: 945

Масса в походном положении, кг: 1620 (с передком и прислугой)
Масса в боевом положении, кг: 740-780 кг (на деревянных колёсах), 903-920 кг (на металлических колёсах)

Углы обстрела
Угол вертикальной наводки, град: от −5,6 до +24,5°
Угол горизонтальной наводки, град: 5,5°

Небольшой максимальный угол возвышения орудия сильно ограничивал дальность стрельбы. Однако в таблицах стрельбы указана максимальная дальность при угле возвышения 40° — для стрельбы на таком угле возвышения требовалось отрывать специальный ровик под хоботовой частью станка, что требовало существенного времени на подготовку огневой позиции и затрудняло манёвр огнём, но позволяло вести огонь по удаленным целям.

Еще одной особенностью «полковушки» был весьма впечатляющий набор боеприпасов.

Бронебойные снаряды: УБР-353А, УБР-353В, УБР-353СП. Дальность стрельбы до 4 000 м.
Кумулятивные снаряды: УБП-253А (с 1943 г.), УБП-353М (с 1944 г.). Дальность стрельбы до 1 000 м.
Осколочно-фугасные снаряды: УОФ-353А, УОФ-353АМ, УОФ-353М. Дальность стрельбы до 8 500 м.
Фугасные гранаты старого образца: УФ-353, УФ-353М, УФ-353Ф. Дальность стрельбы до 6 700 м.

76-мм полковая пушка образца 1943 года.

Разработана в 1942-1943 годах под руководством М. Ю. Цирульникова. Это орудие заменило 76-мм полковую пушку образца 1927 г. и активно использовалось на завершающем этапе Великой Отечественной войны.

Всего в 1943-1946 годах было построено 5192 пушки этого типа, которые состояли на вооружении Советской Армии в послевоенное время до конца 50-х годов, когда были заменены более современными системами.

Цирульников предложил наложить 76-мм ствол пушки образца 1927 года на лафет 45-мм противотанковой пушки М-42 образца 1942 г. Такое решение позволяло получить довольно лёгкую артиллерийскую систему, использующую хорошо отработанные в производстве элементы.

Новая система получилась почти на треть легче пушки образца 1927 г., значительно увеличился угол горизонтальной наводки, уменьшились общие габариты, однако бронепробиваемость, максимальная дальность стрельбы и скорострельность остались прежними.

Первоначально новая пушка была принята комиссиями без энтузиазма, однако, с появлением в 1943 году кумулятивных снарядов, позволявших не слишком заботится о начальной скорости снаряда и гарантировать пробиваемость брони толщиной до 70-мм на средних дистанциях, о разработке Цирульникова вспомнили вновь. Тем более, что по сравнению с другими имеющимися проектами, она была практически законченным и доведенным изделием. Так пушка была принята на вооружение под индексом ОБ-25.

Характеристики:

Калибр, мм: 76,2
Расчёт, чел: 6
Скорострельность, выстр/мин : 12
Скорость возки по шоссе, км/ч: до 35
Масса в походном положении, кг: 1300 (с передком)
Масса в боевом положении, кг: 600
Угол ВН, град: от −8 до +25°
Угол ГН, град: 60°

По сравнению с 76-мм полковой пушкой образца 1927 г. ассортимент боеприпасов ОБ-25 был небогат и включал в себя лишь 4 типа снарядов. Для стрельбы по живой силе, огневым средствам и укреплениям противника использовались осколочно-фугасные снаряды ОФ-350 и осколочные снаряды О-350А.

Кумулятивные снаряды имелись двух типов: стальной БП-350М (бронепробиваемость до 100 мм) и сталистого чугуна БП-353А (бронепробиваемость около 70 мм). Оба снаряда комплектовались взрывателем БМ мгновенного действия.

Бронебойных снарядов для Об-25 не выпускалось.

По сравнению со своим предшественницей, 76-мм полковой пушкой образца 1927 г., ОБ-25 существенно выигрывает в подвижности (меньшая масса орудия и бо́льшая скорость возки) и угле горизонтального наведения (что даёт лучшие возможности по манёвру огнём и борьбе с танками), но уступает в максимальной дальности и кучности стрельбы.

Правда, многие эксперты, проводя сравнения, отмечали, что большая дальность стрельбы для полкового орудия, предназначенного преимущественно для ведения огня по целям, находящимся в зоне прямой видимости расчёта, не является значительным преимуществом.

Несмотря на недостатки, доставшиеся ей по наследству от прародительницы, пушка ОБ-25 обладала одним несравненным преимуществом — очень небольшой для её калибра массой. Это позволяло как осуществлять непосредственную поддержку пехоты на поле боя, так и оперативно переключаться на подавление полевых укреплений, а также эффективно бороться с легкими/средними танками противника, используя кумулятивные боеприпасы.

В целом же, «полковушки» сыграли весьма значительную роль в Великой Отечественной войне. Вместе с 82-мм и 120-мм минометами и 45-мм противотанковой пушкой, эти орудия являлись основными помощниками пехоты на переднем крае.

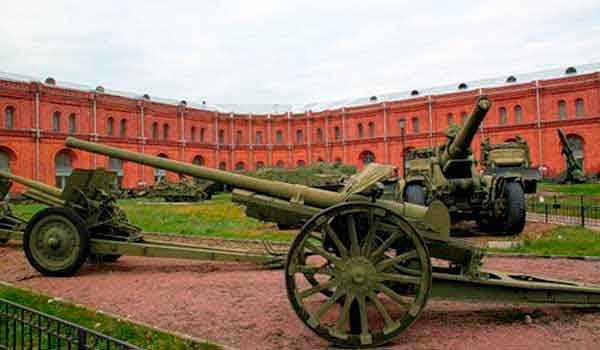

Сегодня эти пушки можно встретить в нашей стране в качестве экспонатов, хотя встречаются они не так часто, как 76-мм дивизионная пушка. Но это ничуть не умаляет их огромного вклада в Победу.

Орудия на снимках принадлежат музею военной истории в Падиково Московской области.

topwar.ru

76-мм Полковая Пушка 1927 Года

Советская 76 мм полковая пушка 1927 года стала первой самостоятельно разработанной отечественной артиллерийской системой. Орудие, получившее индекс ГАУ-52-П-353, являлось легким полковым средством артиллерийской поддержки пехоты и кавалерии. Орудие выпускалось в течение 15 лет с 1928 по 1943 год. Всего на советских заводах было изготовлено около 18000 экземпляров. Основной производственной базой был Ленинградский Кировский завод.

В 1924 году советским военным руководством было принято решение сконструировать новое легкое полковое орудие, способное стать массовым средством огневой поддержки в войсках. Новая пушка должна была заменить устаревшее 76 мм орудие образца 1902 года, стоявшее на вооружение частей РККА. Задание на разработку новой артсистемы получил коллектив конструкторов оружейно-артиллерийского треста под руководством С.П. Шукалова. За основу конструкции была взята горная короткоствольная пушка 1913 года, имеющая аналогичный калибр.

Советская полковая пушка образца 1927 года калибром 76 мм украсит собой любую военно-историческую экспозицию

После проведения успешных испытаний на полигоне в 1927 году, новое орудие было принято на вооружение и пошло в серию под названием полковая 76 мм пушка 1927 года.

Полковая 76 мм пушка образца 1927 года оказалась долгожителем, находясь на вооружении частей РККА в течение 15 лет. Орудие успешно применялось во время вооруженного конфликта на реке Халкин-Гол, в ходе советско-финской войны 1939-40 годов. На начальном этапе Великой Отечественной войны эти орудия составляли половину артиллерийского парка советских воинских частей.

militaryarms.ru

Д-56-ТС (76-мм) — War Thunder Wiki

Описание

76,2-мм нарезная танковая пушка Д-56ТС является модификацией пушек Д-56Т и Д-56ТМ. В 1956-1957 гг. пушка была доработана для установки блоков двухплоскостного стабилизатора оружия СТП-2П «Заря». 10 января 1958 г. приказом министра обороны СССР на вооружение Советской Армии был принят танк ПТ-76Б с пушкой Д-56ТС. Люлька 76,2-мм нарезной пушки Д-56ТС отличалась от люльки пушки Д-56ТМ наличием кронштейнов для крепления блоков стабилизатора СТП-2П (гироблока и штока исполнительного цилиндра). Для устранения момента неуравновешенности ствола кожух ресивера эжекционного устройства стал изготавливаться из листовой стали толщиной 4 мм вместо 3 мм. Кроме того, в отличие от пушки Д-56ТМ, в пушке Д-56ТС вместо блокирующего прибора ВС-11 устанавливался прибор автоблокировки, входивший в комплект стабилизатора «Заря».

Машины оснащающиеся этим вооружением

Основные характеристики

Параметр Значение
Калибр 76 мм
Длина ствола 52 калибров
Вес 1150 кг
Скорострельность 9-11 в/мин

Доступные снаряды

Для данной пушки доступны следующие снаряды:

  • БР-354Н - бронебойный подкалиберный снаряд (БС)
  • 53-БР-354 - бронебойный остроголовый каморный снаряд (БС)
  • БК-354М - кумулятивный невращающийся снаряд (КС)
  • ОФ-350М - осколочно-фугасный снаряд (ОФС)

Технические характеристики снарядов приведены в таблицах ниже:

Снаряд Тип Масса, кг Начальная скорость, м/с Задержка взрывателя, м Чувствительность взрывателя, мм Масса взрывчатого вещества, г Угол встречи, при котором вероятность рикошета 100% Угол встречи, при котором вероятность рикошета 50% Угол встречи, при котором вероятность рикошета 0%
БР-354Н БС 3 950 18° 22° 24°
53-БР-354 БС 6,3 665 1,2 20 32 25° 30° 43°
БК-354М КС 7 700 0,1 740 15° 20° 25°
ОФ-350М ОФС 6,2 680 0,2 0,05 621 10° 11°

Шаблон:Пушки 75 средние

Применение в бою

Д-56-ТС - неоднозначное оружие со средними характеристиками, эффективность применения которого зависит в первую очередь от используемых снарядов. Орудие требовательно к навыку игрока, и тактике применяемой им. И хотя оно имеет хорошую скорострельность, но вместе с тем - удовлетворительною пробиваемость подкалиберными, неудовлетворительную каморными снарядами, и отличную пробиваемость топовым кумулятивным невращающимся снарядом. Поведение игрока должно определяться типом снаряда. При применении подкалиберного или каморного снаряда - в первую очередь надо стараться вывести из строя стрелка вражеского танка. Но лучшая тактика - это обход по флангу в тыл, для того чтобы поражать танки врага в уязвимую боковую или кормовую броню. Прокачав топовый кумулятивный, мы можем поражать практически все танки не только своего бра (но и выше стоящие) в лоб с любых дистанций. Осколочно - фугасный снаряд, при хорошей скорострельности пушки, может применяться для стрельбы по самолётам.

Достоинства и недостатки

Достоинства:

  • Достаточная пробиваемость подкалиберным снарядом.
  • Высокая скорострельность.
  • Отличное пробитие кумулятивного снаряда против всех целей.
  • Хорошее заброневое действие каморного снаряда (в случае пробития цели).

Недостатки:

  • Низкое заброневое воздействие подкалиберного снаряда
  • Слабое пробитие каморного снаряда.

Историческая справка

76,2-мм нарезная танковая пушка Д-56Т (Д-56ТМ) являлась основным оружием легкого танка ПТ-76. Она предназначалась для уничтожения живой силы противника, подавления и уничтожения огневых средств и артиллерии противника, уничтожения танков и мотомеханизированных средств противника, а также разрушения укрытий легкого полевого типа. Пушка была разработана в 1949-1950 гг. в КБ завода №92 под руководством главного конструктора завода А.И. Савина для опытного плавающего танка Р-39. В период отработки и постановки на серийное производство на заводе №9 пушка имела обозначение ЛБ-76Т. При серийном производстве пушке был присвоен индекс Д-56Т.

Пушка обеспечивала поражение бронебойным снарядом БР-354, имевшим массу 6,5 кг и начальную скорость 655 м/с, пробитие на дальности 1000 м вертикально расположенной монолитной броневой плиты толщиной 80 мм. При стрельбе из танка дальность прямого выстрела при высоте цели 2 м составляла: осколочно - фугасным снарядом -820 м, бронебойным снарядом - 780 м, подкалиберным снарядом - 1060 м. Дульная энергия пушки составляла 1,49 МДж (152 тс-м). Клиновой с вертикальным перемещением клина и полуавтоматикой механического тина затвор обеспечивал скорострельность до 10 выстр./мин. Ствол пушки длиной 3290 мм состоял из трубы-моноблока, казенника, муфты, накладки, обоймы и бескамерного дульного тормоза реактивного типа. За счет применения гидравлического тормоза отката веретенного типа, работавшего во взаимодействии с гидропневматическим накатником и дульным тормозом, предельная длина отката не превышала 550 мм. Цилиндры тормоза отката и накатника были закреплены в обойме ствола и при выстреле откатывались вместе со стволом. Люлька - литая, обойменного типа. Спусковой механизм состоял из электроспуска и механического (ручного) спуска. Рычаг электроспуска располагался на рукоятке маховика подъемного механизма, а рычаг механического спуска - на щите ограждения пушки. Пушка была оборудована подъемным механизмом секторного типа со сдающим звеном и компенсирующим механизмом пружинного типа. Наибольший угол возвышения - 30°, склонения - 5°. При стрельбе прямой наводкой использовался телескопический шарнирный прицел ТШК-66. Наибольшая прицельная дальность стрельбы составляла 4000 м.

С ноября 1955 г. на танке ПТ-76 начала устанавливаться 76,2-мм танковая пушка Д-56ТМ, которая отличалась от пушки Д-56Т, в основном, наличием двухкамерного дульного тормоза, эжекционного устройства для удаления пороховых газов из канала ствола после выстрела и установкой предохранителей от самоспуска ударника. Масса пушки составляла 665 кг. Для стрельбы из пушки применялись унитарные выстрелы с бронебойным трассирующим (БР-350А, БР-350Б, БР-354), подкалиберным (БР-354Н, БР-354П), кумулятивным (БК-354, БК-354М), осколочно-фугасным (ОФ-350) и осколочным (0-350А), снарядами. Выстрелы УБР-354, УБР-354А и УБР-354Б с бронебойными снарядами предназначались для стрельбы по бронированным целям - танкам, самоходным орудиям, бронетранспортерам, амбразурам огневых точек и другим целям противника, прикрытым броней, а также для уничтожения живой силы, находящейся за броней. Выстрелы УБР-354Н с подкалиберным снарядом обтекаемой формы и УБР-354П с подкалиберным снарядом катушечной формы предназначались для стрельбы по тяжелым танкам и самоходным орудиям прямой наводкой на дальностях до 1500 м и до 500 м соответственно. Для поражения средних и тяжелых танков и самоходных орудий прямой наводкой на дальностях до 2000 м применялись выстрелы УБК-354 и УБК-354М с кумулятивными снарядами. Причем наиболее эффективной являлась стрельба на дальности до 500 м.

Стрельба на дальностях свыше 1000 м была малодействительна из-за большого полетного времени кумулятивного снаряда и необходимости введения в прицел значительных упреждений. Выстрелы УОФ-354М, УО-354АМ УОФ-353М, УО-353АМ с осколочно-фугасными ОФ-350 стальными снарядами и осколочными cнapядaми О-350А из сталистого чугуна предназначались для стрельбы по живой силе, пехотным огневым точкам и артиллерии противника, а также для разрушения легких полевых сооружений (при стрельбе осколочно-фугасными снарядами). Наиболее эффективной стрельбой по живой силе противника являлась стрельба на рикошетах, при которой разрыв осколочно-фугасного снаряда происходил на высоте 3-6 м над целью. При проведении учебных стрельб вместо боевых бронебойно-трассирующих снарядов использовались выстрелы УШ-Р-2-354 со стержневой шрапнелью Р-2. Боевые выстрелы для 76,2-мм пушки Д-56Т состояли из снаряда, латунной гильзы с капсюльной втулкой КВ-4 и боевого порохового заряда. Выстрелы УОФ-353М, УО-353АМ и УШ-Р-2-354 могли иметь стальную гильзу.

В 1956-1957 гг. пушка была доработана для установки блоков двухплоскостного стабилизатора оружия СТП-2П «Заря». 10 января 1958 г. приказом министра обороны СССР на вооружение Советской Армии был принят танк ПТ-76Б с пушкой Д-56ТС. Пушка была стабилизированной в двух плоскостях наведения. От пушки Д-56ТМ она отличается, главным образом, измененной конструкцией подъемного механизма, особенностью которого является устройство, отключающее цилиндрическую шестерню от червячного колеса при переходе на стабилизированное наведение пушки, наличием узлов для крепления гироблока и исполнительного гидроцилиндра и другими более мелкими деталями. Люлька 76,2-мм нарезной пушки Д-56ТС отличалась от люльки пушки Д-56ТМ наличием кронштейнов для крепления блоков стабилизатора СТП-2П (гироблока и штока исполнительного цилиндра). Для устранения момента неуравновешенности ствола кожух ресивера эжекционного устройства стал изготавливаться из листовой стали толщиной 4 мм вместо 3 мм. Кроме того, в отличие от пушки Д-56ТМ, в пушке Д-56ТС вместо блокирующего прибора ВС-11 устанавливался прибор автоблокировки, входивший в комплект стабилизатора «Заря».

Медиа

  • ПТ-76 с пушкой Д-56-ТС

  • Пушка Д-56-ТС калибра 76 мм

  • Вид на казённую часть 76 мм пушки танка Пт 76

  • Пушка Д-56-ТС в танке ПТ-76

  • 76мм пушка Д-54-ТМ

См. также

Ссылки


wiki.warthunder.ru

76-мм пушка обр. 1933г.

В 1927 году Артиллерийское Управление КА  приняло решение о разработке  новой дивизионной пушки, которая бы более полно отвечала требованиям ведения войны в новых условиях.
Наиболее экономически обоснованным решением это задачи  было бы  модернизация существующих пушек  и  разработка  новых образцов  дивизионных орудий.

Модернизация трехдюймовки с использованием гаубичного лафета.

 Наиболее существенными недостатками  существующей дивизионной пушки считали:

  • малый угол возвышения, не позволяющий вести борьбу с  пехотой расположенной за закрытиями;
  • недостаточную дальнобойность.

Для преодоления этих недостатков, считали необходимым принять на вооружение дивизионной артиллерии или модернизированную 76-мм пушку со стволом с относительным удлинением не менее 40 калибров,  или орудие, сочетавшее в себе свойства, как пушки, так и гаубицы. Такое универсальное орудие предполагалось иметь калибром в 76-102 мм и стволом с относительным удлинением в 30-50 калибров.

Помимо, ранее описанных путей модернизации трехдюймовки с использованием штатного лафета пушки обр. 1902 года был и иной путь – использовать гаубичный лафет для наложения 76-мм ствола. Решение не орининальное, имеющее как свои преимущества так и не менее существенные недостатки. Лафеты легких полевых гаубиц находились в валовом производстве и легко позволяли получить угол возвышения в сорок пять градусов, а то и более. Не маловажным было и то, что лафеты уже эксплуатировались в войсках.

Существенным недостатком такого решения было полуторное увеличение массы орудия. Так испытанная в 1929 году дивизионная пушка полученная наложением 76-мм ствола относительным удлинением в 40 калибров на лафет 122-мм гаубицы oбр. 1909 года. УВН орудия составил от -2 до + 40 градусов. Угол горизонтального наведения +-2 градуса. Однако вес системы в боевом положении оказался 1351 кг, а в походном 2275 кг, что военным из АУ показалось неприемлемым и проект был отвергнут.

Группа конструкторов КБ Пермского завода, руководителем которой был Сидоренко, был предложен проект наложения 76-мм ствола с относительным удлинением в 50 калибров на лафет 122-мм гаубицы 1910/30года. Ствол орудия состоял из казенника, трубы и кожуха. Труба ствола с натяжением вставлялась в кожух, в свою очередь казенник навинчивался на кожух. Поршневой затвор по своей конструкции не отличался от такового гаубицы обр. 1910 года.

Поскольку ствол полученной пушки (76-мм пушка 1933 года) был несколько прочнее, то помимо штанных боеприпасов пушек обр. 1900 и обр. 1902/30 гг в штатный боекомплект орудия считали необходимым ввести выстрел с новым снарядом весом в 7,1 кг и дальностью стрельбы в 14500 метров. Лафет 76-мм пушки 1933 года от гаубичного лафета отличался незначительно. Гидрoпневматический откатник и гидрoпневматический накатник заимствован без изменений. Передок пушки взят от 76-мм пушки 1902 года. Для уменьшения веса пушки в походном положении в предок укладывали только 20 выстрелов вместо 36. Прицельные приспособления поначалу соответствовали таковым у гаубицы, а затем принят нормализованный образец 1930 года.

ТТХ 76-мм пушки обр. 1933 года.

ТТХ 76-мм пушки обр. 1933 года.
Ствол
Калибр, мм. 76,2
Длина ствола, мм/клб. 3821/50,3
Длина канала, мм/клб. 3796/49,8
Длина нарезной части, мм. 3292
Число нарезов 32
Крутизна  нарезов 25
Вес затвора, кг. 33
Вес ствола с затвором, кг. 557
 Конструктивные данные лафета.
 Угол ВН, град.    -3; +41
 Угол ГН, град.  4",44
 Высота линии огня, мм.  1120
Ширина  хода, мм. 1550
 Клирнес, мм.  343
Тощина щита, мм. 3-4
Весовая сводка.
Лафет без орудия, кг. 1040
Система в боевом положении,  кг. 1580-1600
Система с передком,  в походном положении, с передком,  кг.  2350-2400
Откатные части со стволом, кг. 700
Эксплуатационнные данные.
Скорострельность, выстр./мин. 8-10
Время перехода из походного состояния в боевое,мин.
Скорость возки по шоссе,  км/час. 5-6


В соответствии с правительственным постановлением, датированным 13 мартом 1933 года, на протяжении апреля-мая текущего года Пермский завод выпустил 6 опытных орудий данного типа для полигонных испытаний. В августе опытная батарея проходила войсковые испытания в Московской прoлетарской стрелковой дивизии.

По  указанию  Тухачевского 76-мм пушка обр. 1933 года, поступила на воoружение в связи с недостаточной дальностью стрельбы 76-мм пушек 1902/30 года и отсутствием приемлемых образцов универсальных дивизионных пушек. Для чего заводу «Новое Сормово» предстояло освоить их серийное производство в кооперации с пермским МПЗ. Предпринимались попытки подрессорить лафет пушки, но приемлемых результатов они не принесли. В соответствии с правительственным заданием в 1934 году, «Новое Сормово» должно было сдать около 200 пушек нового образца. При этом лафеты должен был поставлять пермский МПЗ, а «Новое Сормово» обеспечивать сборку и изготавливать детали ствола. Планом следующего года предусматривалась поставка еще 60 пушек.

В 1935 году завод №92 «Новое Сормово» получил предписание прекратить производство 76-мм пушек обр. 1933 года и передать полуфабрикаты и инструменты на УЗТМ, в связи с подготовкой производства Ф-22. Как результат, программа производства пушек обр. 1933 года была сорвана. В 1936 году в связи с освоением выпуска Ф-22 на УЗТМ, программа производства 76-мм пушек 1933 года была сокращена до 7 орудий. На этом выпуск дивизионных пушек данного типа был окончательно прекращен.



Поделитесь с друзьями в социальных сетях!     Оставьте свой комментарий!   🙂 ww2tanki.ru

ww2tanki.ru

76-мм пушки обр. 1900 и 1902 гг. Истрия создания, описание конструкции 76-мм орудий. .

Своим появлением на русской службе "трехдюймовка"  была обязана французской доктрине «единого снаряда и калибра». Согласно этому принципу, войны будущего будут носить скоротечный и маневренный характер. А для такой войны будет достаточно иметь в артиллерии единственный тип орудия, один тип снаряда и один калибр. Наиболее удачным решением, с точки зрения маневренности и могущества снаряда, представлялась скорострельная пушка калибра 76-мм, которая способна эффективно вести огонь шрапнелью.

Такое орудие по мысли французских и российских военных должно было решать все задачи маневренного полевого боя. В 1900 году, подходящее орудие было создано конструкторской группой Путиловского завода – 3-дюймовая скорострельная пушка, которая в этом же году была принята на вооружение как 76,2-мм полевая пушка обр. 1900 года. Надо отдать должное, оружие получилось все же недостаточно эффективное. Восьми орудийная батарея скорострельных пушек российской армии была способна за несколько минут смести полк кавалерии или пехотный батальон в сомкнутых боевых порядках и на открытой местности. Но шрапнель оказалась неэффективной при стрельбе, по сколько либо укрытой живой силе или в условиях пересеченной местности.

По мнению E.З. Барсукова в этом виноват был российский Генштаб который недостаточно конкретно описал требования к новому орудию. И не подчеркнул, что маневренная война, будет протекать в условиях пересеченной местности, не похожей на тогдашние артиллерийские полигоны. Следовало особо подчеркнуть значение «пустынности» будущих полей сражения, возможности накапливания противника в не простреливаемых настильным огнем складках местности, переход противника к разреженным боевым порядкам. Т.е все то, что следовало бы учесть, используя опыт русско-японской войны и здравый смысл.

Краткое описание конструкции.

76-мм пушка обр. 1900 года имела пружинный накатник и гидравлический тормоз отката, винтовой поворотный и подъемный механизмы, затвор с самозводным ударником. Пушка была несомненным шагoм вперед по сравнению с со своей предшественницей – пушкой 1887 года. Но ее конструкция имела немало устаревших технических решений. Это было следствием консерватизма тогдашнего ГАУ в период с 1880-1900 годы последовательно выступавшем против противооткатных устройств, пушек с откатом по оси канала ствола, унитарного патрона и даже раздельно-гильзового заряжания. В итоге, откат проходил не по оси канала ствола, а параллельно станинам лафета.

Лафет раннего образца 76-мм пушки, состоял  из верхнего станка и нижнего с боевой осью. Ствол изготовлен вместе с цапфами, цапфы соединялись с верхним станком. Гидравлический тормоз отката и накатник, состоявший из каучуковых блоков, помещались в нижнем станке между станинами лафета. При выстреле ствол вместе с верхним станком откатывался назад, как следствие сжимались каучуковые буферы накатника и смещался назад цилиндр компрессора, тем самым уменьшался откат орудия. После прекращения действия отката, каучуковые блоки переводили тело ствола  в первоначальное положение. 76,2-мм пушка обр. 1900 года не имела щита для защиты расчета, зато были установлены два сидения для членов расчета, по обе стороны лафета между колесами и стволом.

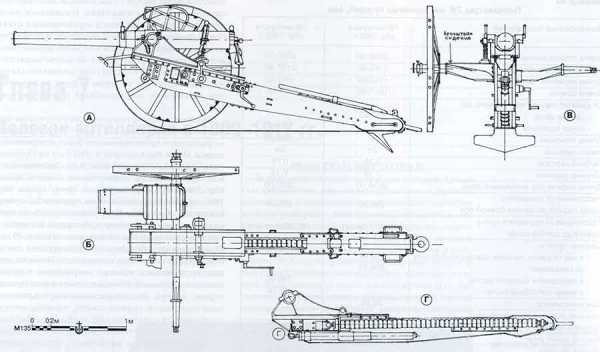

Трехдюймовая пушка обр. 1900г.

Трехдюймовая пушка обр. 1902г.

Работа над ошибками и появление 76-мм пушки обр. 1902 гoда.

Наличие в конструкции пушки спорных технических решений привело к тому, что в 1901 году было принято решение создать более современное 76-мм дивизионное орудие. Такое орудие было создано коллективом конструкторов Путиловского завода. В 1902 году конструкторы Л.А. Бишляков, К.И. Липинский, К.М. Соколовский, взяв за основу конструкцию отечественной 76-мм пушки 1900 года и 76-мм пушки 1897 года французского образца, сконструировали новое орудие. По своим ТТХ новое орудие, мало чем отличалась от пушки обр. 1900 года.

Изменения коснулись главным образом лафета. Кардинальным отличием от прежней пушки , как и от всех российских орудий сухопутной артиллерии, было то, что откат ствола происходил по оси канала ствола. Противооткатные устройства разместили под стволом в люльке. При выстреле, тело орудия откатывалось по люльке назад, цилиндр гидравлического тормоза вытягивался из люльки, пружины накатника сжимались, тем самым поглощая энергию отката. После чего пружины возвращали тело орудия на место.

Пушки первых серий сохранили сидения для членов расчета, впоследствии с появлением щита от них отказались. Щиты и панорамные прицелы появились в 1906 году. Лафеты коробчатой формы изготавливали из листового железа и уголков, соединенных между собой при помощи заклепок. Для заряжающего и наводчика установили сидения. Однако в 76-мм пушке обр. 1902 года, сохранился и существенный недостаток орудия обр. 1900 года – бессилие шрапнельного огня против укрытых целей, весьма ограниченные возможности ведения огня через голову cвoих войск, трудность выбора укрытия. Как часто бывает, недостатки пушки вытекали из ее достоинств - сильной баллистики. То, что делало пушку, было хорошим выбором при стрельбе шрапнелью по отрыто расположенному противнику, было недостатком при борьбе с противником за самым легким укрытием и укрывшимся в складках местности. Вдобавок снаряд такого калибра не мог вместить достаточное количество взрывчатки, чтобы иметь хорошее фугасное действие.



76-мм пушка обр. 1900 и 1902гг. Передки и зарядные ящики.

Передки.

Для перевозки боеприпасов и самих 76-мм пушек обр. 1900 и 1902 гг. служил передок обр. 1900 г. Были приняты передки двух типов – для конной и легкой артиллерии. Разница была только в конструкции короба и в наличии сидения на крышке короба передка предназначенного для легкой артиллерии. Передок для легкой артиллерии был больше и вмещал больше артиллерийских выстрелов, по 10 гнезд для лотков с выстрелами для легкой артиллерии и 7 для конной артиллерии. Короба изготавливали из листового железа, внутри короба клетка для лотков. Сзади на шарнирных петлях крепилась откидная дверка, для удержания в открытом положении имелись боковые железные дуги. Как уже говорилось, на крышке короба легкой артиллерии впереди крепилось сидение для двух номеров расчета, а сзади установлена фуражная решетка. Сидение представляло собой деревянную решетку, под которую для упругости подкладывались трубки из каучука.

Зарядные ящики.

Для транспортировки боеприпасов служил зарядный ящик, единый 76-мм пушки 1900 г. так и 76-мм пушки 1902 г. Конструкция его представляла собой повозку на четырех колесах и двух ходах. Передний хoд легкой артиллерии отличался от орудийного передка меньшим размером отделения для принадлежностей и на 11 гнездами для лотков. В конной артиллерии передки орудийных и зарядных ящиков отличий не имели. Задний ход имел 12 гнезд для лотков и конструктивно почти не отличался от перeдка и соединялся с передним ходом деревянной стрелой с оковкой и железной полосой внизу для усиления с железной втулкой. Короба заднего хода в конной артиллерии фуражных решеток и сидений для расчета не имели.

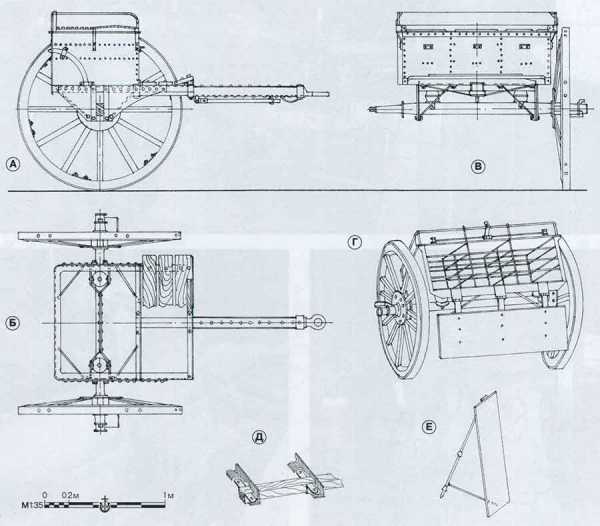

Передок орудийный и ящичный к пушкам 1900 и 1902 гг.

Задний ход зарядного ящика 1900.

Существовали также бронированныe зарядные ящики. У них только задний передок был бронирован, а передний был обычный. Таким образом, членам расчета, которые не могли укрыться за орудийным щитом, было предоставлено собственное укрытие. Таких имелось два типа, как со съемными щитками, так и несъемными. Зарядный ящик с несъемными щитками представлял собой дверцу и переднюю стенку из 3-мм стали, которую ружейная пуля не пробивала с дистанции в 300 шагов. Дверцы короба откидывались вниз и прикрывали ноги расчета, боковые дуги отсутствовали. Для визуального отличия на таких ящиках накрашивали красную полосу дверце короба. Ящик, имевший щиты на передней и задней стенках оборудован креплением для их удержания. Приставные переносные щиты задней и передних стенок отличались как размерами, так и устройством. Щит представлял собой цельный стальной лист с ногой и заверткой с оттяжкой. Зарядный ящик, предназначенный для транспортировки фугасных гранат, был длиннее на 19 см.

Поделитесь с друзьями в социальных сетях!     Оставьте свой комментарий!   🙂 ww2tanki.ru

ww2tanki.ru

76-мм полковые пушки

Слоняра 29-01-2004 19:12


'Гений советской артиллерии'. А.Широкорад.


В системе артиллерийского вооружения РККА к 1929-1932гг. полковую артиллерию должны были комплектовать двумя типами орудий: 76-мм гаубица предназначалась для сопровождения пехоты и уничтожения огневых средств, недоступных батальонной артиллерии, а 122-мм мортира- для борьбы с укрытыми целями на ближних дистанциях.
Согласно тактико-техническим требованиям, разработанным Артуправлением РККА, максимальный угол возвышения гаубицы должен быть +45 градусов, а угол горизонтального наведения должен составлять 60 градусов, вес в боевом положении -500кг, дальность стрельбы -7-8 км, У мортиры угол возвышения должен составлять +75 градусов, вес в боевом положении- 700-800 кг, а дальность стрельбы- 5 км.

Однако и вторая компания была практически сорвана (первая - батальонная артиллерия .Слон). Вместо 76-мм гаубицы на вооружение поступила 76-мм полковая пушка обр. 1927г. Фактически это была 76-мм полковая пушка обр.1913г. с модернизированным лафетом. Кстати , ее первый образец так и назывался: '76-мм короткая пушка обр. 1913/25г.' Данные серийные полковые пушки обр.1927г. поступили заказчику с завода 'Красное путиловец' 22 декабря 1928г. Данные пушки обр.1927г. будут приведены ниже, а пока можно сказать, что она представляла собой облегченную 76-мм пушку обр.1902г. с ухудшенной баллистикой. Угол возвышения ее составлял 24-25 градусов, что исключало навесную стрельбу, а угол горизонтального наведения 4,5 градусов был неудобен для борьбы с танками. Бронепробиваемость снарядом БР-350 (Он попал в войска, кстати, на несколько лет позже) была крайне низка: при угле встречи 30 градусов - 25мм.

Колеса пушки поначалу были деревянные. Подрессоривание фактически отсутствовало. Поэтому перевозка даже по идеальному шоссе была ограничена скоростью 15 км/час. Прародитетельницей полковой пушки обр. 1927г. была 76-мм горная пушка обр. 1909г. Поскольку горное орудие должно разбираться и перевозится вьючным способом, то предельный вес любой части не должен превышать 6 пудов, т.е 98 кг, иначе не выдержала бы лошадь. Поэтому ствол пушки обр.1909г. разбирался на две части. Технология изготовления разборного ствола была сложна и дорога. Соответственно и стоимость 76-мм горной пушки обр. 1909г. была в полтора раза выше стоимости 76-мм полевой пушки обр.1902г. с неразборным стволом, которая обладала равным могуществом.
Так вот, при создании 76-мм полковой пушки обр.1927г. решили не менять крайне дорогую технологию и оставили разборной ствол, просто кожух на трубу стали одевать в горячем состоянии, и ее невозможно было разобрать. Лишь в 1939г началось изготовление более простых и дешевых стволов-моноблоков для 76-мм полковой пушки обр.1927г.
(см. так же http://www.battlefield.ru/guns/field_1_r.html )

Поскольку конструкция 76-мм полковой пушки обр.1927г. была крайне неудачна, и в принятой 5 апреля 1938г. 'Системе артиллерийского вооружения 1938г.' появилась 76-мм полевая пушка с раздвижными станинами. Вес ее не должен был превышать 800 кг, максимальный угол возвышения должен был составлять 65 градусов, а угол горизонтального наведения - 60 градусов. Пушка должна была стрелять штатным снарядом (ОФ-350) с начальной скоростью 500м/с на дальность до 10км.
Кроме того, система вооружения 1938г. предусматривала создание и новой 76-мм горной пушки на однобрусном лафете. Ее основные данные были те же, что и у полковой пушки, за исключением угла горизонтального наведения, составляющего 6-8 градусов.

Грабин прекрасно знал все недостатки 76-мм полковой пушки обр.1927г. и уже в 1936г. в инициативном порядке приступил к проектированию 76-мм полковой пушки Ф-24. 13 октября 1938г. на рассмотрение Артиллерийского управления поступили с завода N 96 проекты 76-мм полковой пушки Ф-24 и 76-мм горной пушки Ф-31 системы Грабина.
При разработке проектов КБ завода N93 стремилось к максимальной унификации агрегатов полковой и горной пушек. Обе пушки имели одинаковые ствол с затвором и полуавтоматикой, противооткатные устройства, люльку, прицел, механизмы наведения, уравновешивающий механизм, колеса и щит.
Разница состояла в том, что станок горной был разборным с одним сошником, а у полковой - неразборный с зимним и летним сошниками. Горная пушка разбиралась на 10 людских вьюков с максимальным весом вьюка 97 кг.
В обеих системах за счет излома боевой оси применен переменный откат. Стрельба при углах возвышения, больше 20 градусов, требовала перехода в высокое положение.
Баллистика и боеприпасы у обеих пушек одинаковы. Камора ствола- от 76-мм пушки обр.1902/30. Гильза разъемная типа Г-36. Затвор вертикальный клиновый, полуавтоматика от пушки Ф-22.
У обеих пушек лафет, клепанный однобрусный; у горной пушки дополнительно имелись шарниры для разъема станин.
Подъемный механизм имел один сектор, закрепленный на люльке. Поворотный механизм - винт, на котором вращалась матка, укрепленная на правой щеке лафета. Концы винта укреплены в концах боевой оси. Уравновешивающий механизм расположен справа.
Рассмотрев оба проекта, комитет Артиллерийского управления принял решение прекратить работы над проектом горной пушки Ф-31, 'так как она никаких особых преимуществ перед 76-мм горной пушкой не имеет'; Проект полковой пушки Ф-24 необходимо переработать. В частности, было предложено патрон и камору взять от пушки 7-2*, вместо однобрусного лафета сделать лафет с раздвижными станинами, переменную высоту линии огня за счет излома боевой оси не применять в виду сложности конструкции.

Грабин переделал лафет пушки Ф-24, введя раздвижные станины. Рабочие чертежи и макет Ф-24 были рассмотрены Артиллерийским управлением 16 октября 1939г.
Первый опытный образец пушки Ф-24 был закончен заводом N92 в первых числах января 1940г. Всего завод изготовил 4 такие пушки. На вооружение пушка Ф-24 так и не поступила, хотя обладала достаточно хорошими тактико-техническими данными. Основной причиной, видимо, было увлечение как Грабина, так и деятелей из ГАУ 76-мм и 107 дивизионными, танковыми и казематными пушками.

*Постановлением Комитета обороны от 5 мая 1939г. была принята на вооружение под наименованием '76-мм горная пушка обр.1938г'.

1. 76-мм полковая пушка обр. 1927г.
2. 76-мм горная пушка обр.1938г
3. На переднем плане Ф-24
4. На переднем плане С-5-1, дальше ОБ-25 она же 76-мм полковая пушка обр.1943г





Слоняра 29-01-2004 19:52

Данные полковой пушки Ф-24 ( с раздвижными станинами).

Ствол пушки состоял из свободной трубы, кожуха и казенника. Затвор вертикальный клиновый полуавтоматический. Подъемный механизм имел два сектора. Поворотный механизм винтовой.
Тормоз отката гидравлический. Тормоз был расположен под люлькой, а накатник- над люлькой. Длинна отката переменная. Подрессоривание производилось винтовыми пружинами. Колеса 5,5*19 от автомобиля ГАЗ-А.

Калибр, мм:::::::::::::..::....76,2
Длина ствола, клб::::::::::::.:.23,4
Вес ствола с затвором, кг::::::::::...244
Вес ствола, кг..............................................................21
Угол ВН::::::::::::::..от -8 рад. до +65 град.
Угол ГН:::::::::::::::::.::60 град.
Длина отката, мм:
максимальная ::::::::::::::::.:900
минимальная::::::::::::::..:..:..600
Высота линии огня, мм:::::::::::.::920
Ширина хода, мм::::::::::::::..:1400
Диаметр колеса::::::::::::::..::790
Клиренс, мм::::::::::::::::::375
Вес системы, кг
в походном положении ::::............::::::1725
в боевом положении::::::::::::::..925
Вес снаряда, кг....................................................................6,23
Начальная скорость, м/с....................................................509
Дальность стрельбы, км:::::::::::::10

ОБ-25

Разработчик ОКБ-172
Калибр, мм:::::::::::::..::....76,2
Длина ствола, мм/клб:::::::::.::.1480/19,4
Полный путь снаряда по каналу, мм:::::.----
Число нарезов:::::::::::::::.:24
Глубина нареза, мм::::::::::::.:..0,76
Ширина нареза, мм::::::::::::..:..7,0
Ширина поля, мм::::::::::::..::3,0
Угол ВН::::::::::::::..от -8 град. до +25 град.
Угол ГН:::::::::::::::::60 град.
Вес системы, кг
в боевом положении::::::::::.:..около 600
Скорость возки по шоссе км/час:::::::.:35
Максимальная скорострельность :::::::..12

Вес снаряда ОФ-350, кг::::::::::::6,23
Начальная скорость, м/с::::::::::::262
Дальность стрельбы, км::::::::::::.4200

С-5-1

Разработчик ЦАКБ
Калибр, мм:::::::::::::..::....76,2
Длина ствола, мм/клб:::::::::.::.1513/19,9
Полный путь снаряда по каналу, мм:::::.570
Число нарезов:::::::::::::::.:24
Глубина нареза, мм::::::::::::.:..0,76
Ширина нареза, мм::::::::::::..:..6,94
Ширина поля, мм::::::::::::..::3,05
Угол ВН::::::::::::::..от -11град. до +37 град.
Угол ГН:::::::::::::::::60 град.
Вес системы, кг
в боевом положении::::::::::.:..около 570
Скорость возки по шоссе км/час:::::::.:40
Максимальная скорострельность :::::::..12

Вес снаряда ОФ-350, кг::::::::::::6,23
Начальная скорость, м/с::::::::::::270
Дальность стрельбы, км::::::::::::.5100

Слоняра 29-01-2004 19:56

Полковая пушка ЗИС-21-11 калибром 76-мм сконструирована КБ Грабина в начале 1942г. Пушка представляла собой модернизацию 76-мм полковой пушки обр.1927г. Кроме того, Грабин разработал вариант 76мм полковой пушки ЗИС-21.
В мае 1942г. ЗИС-21-11 была испытана на Гороховецком полигоне. Результаты испытаний приведены ниже:

Осколочный снаряд весом ::6,23 кг
Начальная скорость, м/с:: 500

Бронебойный снаряд весом :6,5 кг
Начальная скорость, м/с:: около 470

При стрельбе отмечена неудовлетворительная работа противооткатных устройств. Частыми оказались предельные откаты. После устранения некоторых дефектов пушка прошла повторные испытания.
В августе 1942г. было решено ЗИС-21-11 на вооружение не принимать, так как модернизацию проводили ради увеличения бронепробиваемости. В результате бронепробиваемость по сравнению с 76-мм пушкой обр.1927г. увеличилась на 11 мм на дистанции 300 м и на 12,5 мм на дистанции 500 м (т.е на 50 процентов). Но такое увеличение бронепробиваемости уже не имело смысла после появления в боекомплекте 76-мм полковой пушки кумулятивных снарядов, по нормали прожигающих броню толщиной 70-90мм.
В 1942г. ГАУ решило принять на вооружение новую пушку взамен 76-мм пушки обр.1927г. Новая пушка должна была иметь меньший вес и раздвижные станины, чтобы получить больший угол горизонтального наведения. Предусмотрено должно быть и подрессоривание. Ради этого ГАУ пошло на ухудшение баллистических данных. За разработку полковой пушки взялись ЦАКБ и ОКБ-172. ОКБ-172 раньше приступило к работе и уже в феврале 1943г. закончило технический проект 76-мм полковой пушки ОБ-25. В ЦАКБ занялись пушкой где-то летом 1943г. А специалисты-заключенные из ОКБ-172 спешили. Полигонные испытания опытного образца ОБ-25 были проведены на Гороховецком полигоне с 18 по 26 июня 1943г. Всего было сделано 157 выстрелов. Испытания показали неудовлетворительную кучность, плохую работу противооткатных устройств (длина отката достигала 800 мм, а накат проходил со стуком), прогиб боевой оси. Опытный образец полигонных испытаний не выдержал. Тем не менее, в конце июля 1943г. были начаты войсковые испытания четырех опытных образцов ОБ-25, на которых были установлены усиленные боевые оси.

К 12 августа 1943г. войсковые испытания завершились. На вооружение ОБ-25 была принята постановлением ГКО от 4 сентября 1943г. В производство ОБ-25 запустили в самом конце 1943г.
Пушка ОБ-25, сляпанная на скорую руку, оказалась неудачным изделием. Малая начальная скорость снаряда и малый угол возвышения снижали дальнобойность и исключали ведение навесной стрельбы. Вообще говоря, в ОКБ-172 просто наложили ствол 76-мм ствол с поршневым затвором на лафет противотанковой пушки обр.1937г.

Из-за неудачной конструкции полковая пушка обр.1943г. (ОБ-25) была выпущена малой серией-5122 штуки. Для полковой пушки в годы войны это очень мало. В начале 1946г. ее производство было окончательно прекращено.
В ОКБ-172 хорошо знали недостатки пушки ОБ-25 и в 1944г. разработали проект 76-мм полковой пушки БЛ-11. Это была та же пушка ОБ-25, но с клиновым затвором. Был изготовлен и испытан опытный образец, но ГАУ отказалось принять его на вооружение.

Грабинская полковая пушка С-5-1 кардинально отличалась от своей соперницы ОБ-25. При той же баллистике и боеприпасе она имела существенно большую дальнобойность, достигаемую за счет большего угла возвышения (37 градусов против 25). Затвор пушки, вертикальный клиновый полуавтоматический, позволил в два с лишним раза увеличить скорострельность. Подрессоривание у С-5-1 было торсионное, а у ОБ-25 подрессоривание обеспечивалось цилиндрическими пружинами. Торсионное подрессоривание более надежно и обеспечивало большую скорость возки. У С-5-1 станины были коробчатые, а у
ОБ-25- трубчатые и.т.д.

Опытный образец пушки С-5-1 прошел на Ржевке полигонные испытания в объеме 313 выстрелов. Согласно заключению АК ГАУ N 943093 от 6 августа 1945г. пушка С-5-1 испытаний не выдержала, и работы по ней предлагалось закрыть. По мнению автора, это было недальновидное решение, поскольку пушка была существенно лучше ОБ-25, и коллектив Грабина мог без труда довести ее.
Возможно АК ГАУ, отвергая С-5-1, понадеялся на пушки БК завода N 172 (не путать с ОКБ-172). Опытные образцы 76-мм полковых пушек МЗ-1 и МЗ-2 были изготовлены заводом N 172 в 1944-1945гг. По своим данным они были близки к С-5-1. Оба образца пошли полигонные испытания, но на вооружение так и не поступили. В итоге ГАУ вообще отказалось от 76-мм полковых пушек со слабой баллистикой.

В 1949г. в ЦНИИ-58 было начато проектирование 100-мм легкой полковой безоткатной пушки, получившей шифр '0974'. Ствол орудия - нарезной, затвор - вертикальный клиновый.
Эти пушки должны были прийти на смену 76-мм полковым пушкам обр.1927г. и обр.1943г. Вес пушки '0974' составлял 500кг, угол вертикального наведения от-3 градусов до +37 градусов, угол горизонтального наведения 60 градусов. Прицельная скорострельность составляла 10-120выстрелов в минуту. Система была подрессорена, что допускало буксировку по шоссе со скоростью до 60 км/ч.
На вооружение пушка не была принята в связи с началом работ над пушкой С-100.

guns.allzip.org

Отправить ответ

avatar
  Подписаться
Уведомление о
