76-мм пушка образца 1943 г. (ОБ-25)

С началом Великой Отечественной войны, чтобы хоть как-то покрыть потребности армии в полевых артиллерийских системах, было вновь развернуто производство 76-мм полковой пушки обр. 1927 г., прекращенное в 1940 г., хотя само орудие безнадежно устарело уже к началу 30-х.

В марте 1942 г., руководством ГАУ РККА, были, наконец, утверждены тактико-технические требования к новому орудию — того же калибра, но избавленному от недостатков уже имеющихся в производстве образцов. Новое орудие должно было иметь боевую массу не более 900 кг, обеспечивать бронепробиваемость не менее 50-мм стали на дальности до 500 м, кроме того, при проектировании пушки должны были использоваться узлы и механизмы освоенные в производстве артиллерийскими заводами.

История создания 76-мм полковой пушки обр. 1943 г. ОБ-25

К созданию новой пушки были привлечены КБ Кировского завода, КБ завода № 92  и ОКБ завода № 172. Изделия Кировского завода и завода №92 испытаний не выдержали, а вот орудие завода №172 было признано вполне удачным, благодаря рациональному подходу коллектива конструкторов. К слову — ОКБ №172 было весьма не простым — это было одно из так называемых «тюремных КБ», все члены которого ещё до войны были осуждены и получили сроки.

Главному конструктору ОКБ №172 Михаилу Юрьевичу Цирульникову пришла в голову идея наложить 76-мм ствол полкового орудия обр. 1927 г. на лафет советской 45-мм противотанковой пушки. Новая система получилась почти на треть легче пушки обр. 1927 г., значительно увеличился угол горизонтальной наводки, уменьшились общие габариты, однако бронепробиваемость, максимальная дальность стрельбы и скорострельность остались прежними.

Первоначально новая пушка была принята комиссиями без энтузиазма, однако, с появлением в 1943 году кумулятивных снарядов, позволявших не слишком заботится о начальной скорости снаряда и гарантировать пробиваемость брони толщиной до 70-мм на средних дистанциях, о разработке Цирульникова вспомнили вновь. Тем более, что по сравнению с другими имеющимися проектами, она была практически законченным и доведенным изделием. Так пушка ОКБ №172 была принята на вооружение под индексом

ОБ-25.

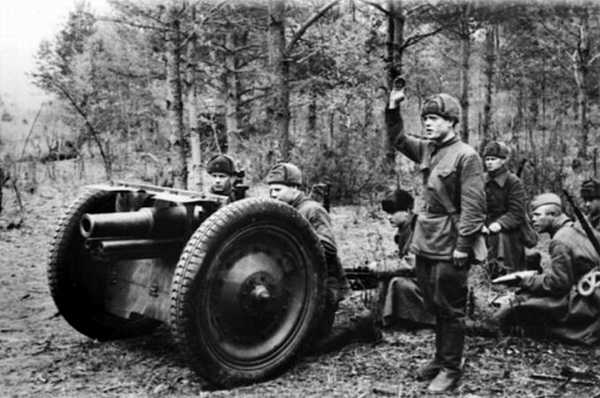

76-мм пушка ОБ-25.

18 июня 1943 г. ОБ-25 поступила на Гороховецкий полигон для участия в государственных испытаниях и провалила их. Ещё 2 месяца ушли на исправление выявленных недостатков, прежде всего большого разброса снарядов, и после повторных стрельб 12 августа того же года, была рекомендована к производству.

4 сентября 1943 г. постановлением Государственного Комитета Обороны СССР орудие было принято на вооружение под названием 76-мм полковая пушка обр. 1943 г. Выпуск 76-мм полковой пушки обр. 1927 г. тем же постановлением был прекращен.

Конструкция 76-мм полковой пушки обр. 1943 г. ОБ-25

Конструкция пушки ОБ-25 классическая — моноблок с навинтным казенником и поршневым затвором, аналогичным конструкции затвора 76-мм полковой пушки обр. 1927 г. и лафет 45-мм противотанковой пушки обр. 1942 г. с незначительными изменениями, направленными на повышение прочности его узлов и механизмов, а также на компенсацию увеличения массы откатных частей орудия.

На верхнем станке крепились прицельные приспособления состоящих из механического прицела, аналогичному механическому прицелу пушки обр. 1927 г. и артиллерийской панорамы системы Герца. На внутренних стенках ствола имелись 24 нареза с постоянной крутизной.

В комплект орудия входил передок с зарядным ящиком, заимствованный с небольшими переделками от 45-мм противотанковой пушки. При буксировке на конной тяге, орудие с передком возили два конных уноса в четыре лошади. Возимый боекомплект пушки состоял из 48 унитарных выстрелов с осколочно-фугасной гранатой ОФ-350, осколочной гранатой О-350А, шрапнели Ш-354Т, кумулятивным снарядом БП-350М. Огонь из орудия велся только на уменьшенном заряде.

Резюме

Производство 76 мм полковой пушки обр. 1943 г. было организованно в конце 1943 г. на заводе № 172, где по 1945 г. включительно было изготовлено 4164 орудий этого типа. С 1944 г. к выпуску ОБ-25 были подключены и другие предприятия. Производство орудия завершилось в 1946 г., всего было изготовлено 5192 пушки. На вооружении Советской Армии орудие состояло до конца 50-х годов.

Несмотря на недостатки, доставшиеся ей по наследству от прародительницы, пушка ОБ-25 обладала одним несравненным преимуществом — очень небольшой для её калибра массой. Это позволяло как осуществлять непосредственную поддержку пехоты на поле боя, так и оперативно переключаться на подавление полевых укреплений, а также эффективно бороться с легкими/средними танками противника, используя кумулятивные боеприпасы.


источник: компиляция по материалам из открытых источников сети интернет

armedman.ru

76-мм полковая пушка образца 1943 года

76-мм полковая пушка образца 1943 года
Калибр, мм76,2
Экземпляры5192
Расчёт, чел.6
Скорострельность, выстр/мин12
Скорость возки по шоссе, км/чдо 35
Высота линии огня, мм718
Ствол
Длина ствола, мм/клб1480/19,41
Длина канала ствола, мм/клб1394/18,3
Масса
Масса в походном положении, кг1300 (с передком)
Масса в боевом положении, кг
600
Габариты в походном положении
Длина, мм3540
Ширина, мм1634
Высота, мм1300
Клиренс, мм275
Углы обстрела
Угол ВН, градот −8 до +25°
Угол ГН, град60°

76-мм полковая пушка обр. 1943 г. (ОБ-25, Индекс ГАУ — 52-П-344) — советское лёгкое полковое орудие калибра 76,2 мм непосредственной поддержки пехоты и кавалерии огнём и колёсами.

Разработанное в 1942—1943 годах силами инженеров-заключённых под руководством М. Ю. Цирульникова, это орудие заменило устаревшую 76-мм полковую пушку обр. 1927 г. и активно использовалось на завершающем этапе Великой Отечественной войны. Всего в 1943—1946 годах было построено 5192 пушки этого типа, которые состояли на вооружении Советской Армии в послевоенное время и поставлялись вооружённым силам ПНР, КНР и КНДР, принимали участие в Корейской войне. В СССР они были заменены новым поколением лёгких безоткатных артиллерийских систем в конце 1950-х годов.

История

Предпосылки

К середине 1930-х годов, спустя менее десяти лет после принятия на вооружение РККА, 76-мм полковая пушка обр. 1927 г. уже стала устаревшей. Эта артиллерийская система представляла собой по сути дальнейшее развитие горной пушки Данглиза, первый проект которой был разработан ещё в 1893 году. К основным недостаткам орудия относились малые углы вертикального (ВН) и горизонтального наведения (ГН), низкая скорость возки, невысокая скорострельность из-за устаревшего поршневого затвора. Вызывала нарекания и относительно слабая баллистика орудия, ограничивавшая его максимальную дальность стрельбы и бронепробиваемость. Последнее было особенно важным в свете появления за рубежом образцов бронетанковой техники, устойчивых к попаданиям бронебойных снарядов, фугасных гранат и шрапнели, поставленной «на удар», выпущенных из 76-мм полковой пушки обр. 1927 г. Попытки её модернизации показали невозможность качественного улучшения характеристик орудия при сохранении существующего лафета, и в 1936 году работы в этом направлении были прекращены. Было принято принципиальное решение о проектировании нового орудия.

Осенью 1936 года главное артиллерийское управление (ГАУ) РККА выдало Кировскому заводу задание на разработку 76-мм полковой гаубицы-пушки. По сравнению с пушкой обр. 1927 г. новое орудие должно было иметь лучшую баллистику (начальная скорость 500—550 м/с) за счёт более длинного ствола (20—26 калибров), угол ВН не менее 70°, угол ГН не менее 60° и массу не более 950 кг. В рамках работы над этой артиллерийской системой, получившей индекс Л-10

, ведущий инженер И. И. Амелькевич начал проработку универсального орудия, качающаяся часть которого могла использоваться не только на полевом лафете, но и для вооружения танков, бронепоездов и боевых кораблей. Однако уже весной 1937 года работы над орудием были прекращены по распоряжению М. Н. Тухачевского[1].

В 1937 году отвечавший за вопросы вооружения армии руководящий состав РККА подвергся репрессиям (в частности, были арестованы, осуждены и позднее казнены через расстрел М. Н. Тухачевский и начальник ГАУ Н. А. Ефимов[2]). Пришедшее ему на смену новое руководство ГАУ в лице Г. И. Кулика, озабоченное плачевным состоянием дел в области вооружения Красной армии, в 1938 году приняло решение о возобновлении работ по полковым орудиям. Наркоматом вооружения был объявлен конкурс на создание полкового орудия, тактико-технические требования (ТТТ) к которому, утверждённые 14 февраля 1938 года, повторяли условия заказа Кировскому заводу 1936 года. Проектирование новой артиллерийской системы, помимо КБ Кировского завода, было возложено на КБ ленинградского завода № 7 «Арсенал» и КБ горьковского завода № 92 «Новое Сормово»

[1].

КБ Кировского завода под руководством И. А. Маханова продолжило работы по Л-10 и в сентябре 1938 года продемонстрировало орудие в варианте танковой пушки. В начале 1939 года была представлена массогабаритная модель полкового орудия. Однако в 1939 году руководство КБ Кировского завода было арестовано, в том числе и конструкторы И. А. Маханов и И. И. Амелькевич[3][4], что привело к остановке работ по Л-10[1].

76-мм полковая пушка обр. 1927 г.

КБ заводов «Арсенал» и «Новое Сормово» при создании своих образцов за основу взяли разрабатываемые ими с 1936 года проекты 76-мм горных орудий, близких к полковым по ряду параметров. В конце 1938 — начале 1939 года КБ завода «Арсенал» под руководством Л. И. Горлицкого закончило проект «конно-полковой» пушки 7-5 на базе горной пушки обр. 1938 г. (7-2). От последней был взят ствол с затвором, прицел, колёса и в целом около 30 % деталей. Однако конструкция 7-5 не вполне соответствовала ТТТ — доставшийся от горного орудия однобрусный лафет ограничивал угол ГН всего 6° вместо требуемых 60°. В связи с этим одновременно велись работы по пушке

7-4, имевшей иную конструкцию лафета с раздвижными станинами. Опытный образец 7-4 был изготовлен в начале апреля 1940 года. Ни 7-5, ни 7-4 на вооружение приняты не были — первое орудие по причине малого угла ГН, а второе — по причине сложности конструкции пушки и более высокой готовности конкурирующего проекта пушки Ф-24[5].

КБ завода «Новое Сормово» под руководством В. Г. Грабина также спроектировало свою полковую пушку Ф-24 на базе разрабатываемого с 1936 года горного орудия Ф-31. Оба орудия были практически идентичны, отличаясь главным образом тем, что полковая пушка, в отличие от горной, не могла разбираться на вьюки. Но такой подход не устроил ГАУ, руководство которого после рассмотрения проекта предписало его кардинально переделать. В числе выдвинутых требований были создание лафета с раздвижными станинами, отказ от переменной высоты линии огня за счёт излома боевой оси ввиду сложности такой конструкции, а также использование патрона и каморы от горной пушки обр. 1938 г. Рабочие чертежи с макетом переделанного орудия были рассмотрены ГАУ 16 октября 1939 года, а первый опытный образец Ф-24 был изготовлен в январе 1940 года (всего было изготовлено 4 опытных образца орудия)[6]. Пушка Ф-24 прошла полигонные испытания и показала хорошие характеристики, но по не вполне понятным причинам так и не была принята на вооружение (при этом в 1940 году производство пушек обр. 1927 г. было прекращено[1]). Тем не менее, работы по этой артиллерийской системе не пропали даром — её конструкция была положена в основу проекта 57-мм противотанковой пушки ЗИС-2[7].

Очевидным недостатком опытных полковых орудий, разработанных по ТТТ 1938 года, являлась их больша́я масса в боевом положении, достигавшая 985 кг. Это ограничивало их подвижность на поле боя, уже существовавшие на тот момент полковые пушки обр. 1927 г. при меньшей массе около 900 кг критикуются как слишком тяжёлые для своего предназначения[8]. Кроме того, по своим баллистическим качествам они находились достаточно близко с классическими дивизионными орудиями, от которых они отличались несколько меньшей начальной скоростью и возможностью стрельбы под большим углом возвышения с переменным зарядом[5][6].

Конкурс 1942 года

После начала Великой Отечественной войны стало очевидно, что бронепробиваемость полковой пушки обр. 1927 г., производство которой с началом войны было возобновлено, является явно недостаточной. В большинстве случаев борта немецких средних и лоб лёгких танков защищались качественной бронёй толщиной около 30 мм, что было на пределе возможностей орудия даже на близких дистанциях боя. Весной 1942 года были утверждены новые ТТТ на полковое орудие, которые в основном заключались в обеспечении бронепробиваемости не менее 50 мм на дистанции 500 м, массы не более 900 кг, а также в его максимальной унификации с артиллерийскими системами, уже находящимися в производстве. КБ Кировского завода произвело модернизацию 76-мм полковой пушки обр. 1927 г., которая заключалась в удлинении ствола орудия на 9 калибров, установке груза на казённик для ликвидации возникшей неуравновешенности ствола в цапфах и увеличении зазора в компрессоре тормоза отката. Модернизированный образец орудия, получивший название «76-мм полковая пушка обр. 1927/42 гг.», был изготовлен в январе 1942 года. Войсковые испытания орудие проходило летом 1942 года на Ленинградском фронте и, согласно заключению комиссии, их не выдержало[1][9].

Одновременно КБ завода № 92 спроектировало свой вариант полковой пушки под названием ЗИС-21-11, представлявший собой по сути дивизионную пушку ЗИС-3 с обрезанным до 20 калибров стволом и уменьшенным щитом. В мае 1942 года орудие прошло испытания на Гороховецком полигоне, которые выявили неудовлетворительную работу противооткатных устройств. После исправления дефектов, пушка прошла повторные испытания, однако в августе 1942 года было решено отказаться от принятия ЗИС-21-11, поскольку её бронепробиваемость по сравнению с пушкой обр. 1927 г. увеличилась незначительно — на 12,5 мм на дистанции 500 м[1][9].

Одной из основных причин отказа от продолжения разработки полковых пушек по ТТТ 1942 года являлись разработка и принятие на вооружение 76-мм кумулятивных снарядов, имевших бронепробиваемость порядка 70 мм на всех дистанциях. Как следствие, необходимость в увеличении начальной скорости полковых орудий отпала[9].

Создание

45-мм противотанковая пушка обр. 1942 г. (М-42)

В апреле 1942 года работы над новым полковым орудием были начаты в ОКБ-172 под руководством М. Ю. Цирульникова. ОКБ-172 было образовано в 1938 году как «ОТБ УНКВД Ленинградской области» и представляло собой «шарагу» — конструкторское бюро, в котором работали инженеры, приговорённые к различным срокам заключения. Заключённым был и руководитель ОКБ-172, М. Ю. Цирульников, осуждённый в 1939 году на 8 лет лагерей. Первоначально ОТБ размещалось в Ленинграде и специализировалось на создании морской артиллерии, но после начала войны было эвакуировано в Молотов (Пермь) на завод № 172, получив своё новое название (стоит отметить, что при этом на заводе одновременно существовало и собственное КБ, в котором работали вольнонаёмные инженеры — КБ завода № 172). В Молотове ОКБ-172 занималось работами в области полевой и танковой артиллерии, в частности в 1942 году конструкторским бюро была разработана модификация 45-мм противотанковой пушки, принятая на вооружение под наименованием 45-мм противотанковая пушка обр. 1942 г. (М-42)[10][11].

В эскизном проекте нового орудия Цирульников предложил наложить 76-мм ствол со слабой баллистикой на лафет 45-мм противотанковой пушки обр. 1942 г. Такое решение позволяло получить довольно лёгкую артиллерийскую систему, использующую хорошо отработанные в производстве элементы. С другой стороны, оно не соответствовало ТТТ на полковое орудие 1942 года, требовавших более высокой начальной скорости снаряда по сравнению с пушкой обр. 1927 г. Как результат, в 1942 году проект не вызвал большого интереса со стороны ГАУ. Однако с прекращением работ над другими полковыми орудиями и отказом от прежних ТТТ идея ОКБ-172 оказалась к месту, перспективная система получила заводской индекс ОБ-25 и её проектирование активизировалось. В феврале 1943 года этот этап был закончен, начались изготовление и испытания опытных образцов. Третий опытный образец пушки был допущен до полигонных испытаний, проходивших на Гороховецком полигоне с 18 по 26 июня 1943 года. Испытания завершились неудачно — были выявлена плохая кучность, проблемы в работе противооткатных устройств, погнулась боевая ось. После устранения недостатков в июле 1943 года последовали войсковые испытания четырёх опытных образцов; при этом с целью определения оптимальной конструкции испытывались стволы с разной крутизной нарезки — 15, 20, 25, 30, 35 калибров. К 12 августа войсковые испытания были успешно завершены, а 4 сентября 1943 года орудие было принято на вооружение под официальным наименованием «76-мм полковая пушка обр. 1943 г.»[1][12]. М. Ю. Цирульников 19 июня 1943 года специальным Указом Президиума Верховного Совета СССР был досрочно освобождён со снятием судимости[11].

Производство

Серийное производство 76-мм полковой пушки обр. 1943 г. велось с 1 января 1944 года по 1946 год на заводах № 172 и № 106. Завод № 172 изготовил бо́льшую часть из общего числа выпущенных орудий в 5192 единицы.

Производство 76-мм полковых пушек обр. 1943 г., шт.[12]
Производитель194419451946Итого
Завод № 172273014344164
Завод № 10646449430988
Всего31941928305192

Опытные разработки и дальнейшее развитие полковых орудий

В 1944 году ОКБ-172 прорабатывало модификацию пушки под индексом БЛ-11 с клиновым полуавтоматическим затвором. Был изготовлен опытный вариант орудия, но на вооружение данная модификация не принималась.

Поскольку ОБ-25 не вполне удовлетворяла военных, совершенствование полковых орудий было продолжено. С лета 1943 года в Центральном артиллерийском конструкторском бюро (ЦАКБ) под руководством В. Г. Грабина велись работы над 76-мм полковой пушкой С-5-1. Орудие при той же баллистике и боеприпасах, что и ОБ-25, имело полуавтоматический вертикальный клиновой затвор, угол ВН 37°, торсионное подрессоривание, обеспечивающее большую скорость возки, коробчатые станины. Пушка С-5-1 прошла полигонные испытания на Ржевском полигоне в 1945 году; согласно заключению ГАУ от 6 августа 1945 года, орудие испытания не выдержало и работы над ним были прекращены[13].

В 1944 году КБ завода № 172 были разработаны 76-мм полковые пушки М3-1 и М3-2. М3-1 имела ствол длиной 22,1 калибра, а также оригинальную конструкцию лафета, основанную на идее «несущего щита», которая заимствовалась у немецкой противотанковой пушки Pak 41 с коническим стволом калибра 75/55 мм. У пушки М3-2 длина ствола составляла 30,2 калибра, а лафет был конструктивно близок аналогичной составляющей 45-мм противотанковой пушки обр. 1942 г. Оба орудия оснащались горизонтальным клиновым четвертьавтоматическим затвором. Пушка М3-1 прошла полигонные испытания в ноябре 1944 года, по итогам которых была выявлена плохая работа противооткатных устройств. С октября 1944 по март 1945 года проходили полигонные испытания пушки М3-2, которые также зафиксировали проблемы с противооткатными устройствами и плохую экстракцию гильз. Была рекомендована доработка обоих орудий, однако в связи с окончанием войны на вооружение данные пушки не принимались[14].

С 1949 года в ЦНИИ-58 велись работы по созданию 100-мм полковой безоткатной пушки под шифром «0974» для замены пушки обр. 1943 г. Орудие должно было иметь массу около 500 кг, углы ВН и ГН в 37° и 60° соответственно, скорострельность до 12 выстрелов в минуту. На вооружение пушка не принималась в связи с началом работ по новой 100-мм полковой безоткатной пушке С-100 массой около 180 кг. Однако С-100 постигла та же участь, военные оказали предпочтение альтернативной конструкции другого разработчика — 107-мм безоткатной пушке Б-11[13].

Организационно-штатная структура

Согласно штатам военного времени, ОБ-25 имелись в полковых артиллерийских батареях следующих частей[15]:

Также, в ходе войны имелись случаи использования ОБ-25 в батальонной артиллерии[1] и даже в качестве противотанкового орудия в истребительно-противотанковых артиллерийских бригадах[16].

Боевое применение

76-мм полковая пушка обр. 1943 г. на плоту, прикрытая маскировочной сетью

76-мм полковая пушка обр. 1943 г. предназначена для непосредственной поддержки и сопровождения огнём и колёсами пехоты и кавалерии. В бою на орудие возлагались следующие задачи[17]:

Пушка предназначалась почти исключительно для ведения огня прямой наводкой. В наступлении полковые пушки должны были перемещаться своими расчётами в боевых порядках наступающей пехоты и оперативно подавлять огневые средства противника, мешающие продвижению, — пулемётные гнёзда, артиллерийские орудия и миномёты, разнообразные огневые точки. В обороне орудия также должны были находиться в боевых порядках пехоты, ведя огонь по наступающей пехоте противника, а при необходимости — и по танкам и бронемашинам. Специфика действий полковых орудий приводила к большим потерям как материальной части, так и расчётов; в то же время, наряду с батальонной артиллерией (45-мм пушками) и миномётами полковые орудия были единственными артиллерийскими системами, находившимися непосредственно в боевых порядках и имевшими возможность максимально оперативно поражать выявленные цели. Благодаря относительно небольшим размерам и массе полковые пушки активно использовались при форсировании рек, проведении десантных операций, в городских боях.

Всего за войну было израсходовано 1185,1 тысяч выстрелов для 76-мм пушек обр. 1943 г. — 714,3 тысяч выстрелов в 1944 году и 470,8 тысяч выстрелов в 1945 году[18].

В послевоенное время ОБ-25 использовались в ходе Корейской войны северокорейскими частями. По итогам боевого применения отмечалась недостаточная дальность стрельбы орудия[19].

Описание конструкции

Конструктивно, ОБ-25 представляет собой лёгкую пушку со слабой баллистикой на подрессоренном лафете с раздвижными станинами. Лафет орудия с противооткатными устройствами взят с некоторыми изменениями от 45-мм противотанковой пушки обр. 1942 года, затвор и прицел взяты от 76-мм полковой пушки обр. 1927 года, ствол спроектирован заново.

Ствол

Ствол орудия — моноблок с навинтным казёнником. Наружная поверхность моноблока цилиндрическая, переходящая на конце в дульное утолщение. На моноблоке размещены три утолщения, оканчивающиеся внизу секторами. В этих секторах имеются пазы, в которые вставлены захваты для крепления люльки. Канал ствола состоит из патронника и нарезной части. Длина патронника 179,3 мм. В стволе 24 нареза, идущих слева вверх направо. Глубина нарезки 0,762 мм, ширина нарезов 7 мм, ширина поля 3 мм, крутизна нарезов постоянная, угол крутизны 11°49′44″, длина хода нарезов 15 калибров. Масса ствола с затвором 136 кг[20][21].

Затвор поршневой, по конструкции аналогичный затвору 76-мм полковой пушки обр. 1927 г. Затвор состоит из четырёх механизмов — запирающего, ударного, выбрасывающего и предохранительного. Открывание и закрывание затвора осуществляется специальной рукояткой, при повороте которой он проворачивается на 90°. Открывается затвор вправо. Ударный механизм включает ударник и курок, взведение и спуск осуществляется только со шнура, при этом при не полностью закрытом затворе взвести курок невозможно. Выбрасыватель в виде двуплечего рычага, при отпирании затвора его рама бьёт по короткому плечу выбрасывателя, при этом длинное плечо выбрасывает гильзу из патронника. Инерционный предохранитель предотвращает открытие затвора в случае отсутствия выстрела; при необходимости открыть затвор в этом случае (например, при осечке) предохранитель отключается специальной кнопкой[20][22].

Противооткатные устройства

Противооткатные устройства включают в себя гидравлический тормоз отката и пружинный накатник. Тормоз отката наполняется 1,47 литра глицериновой жидкости «Стеол М». Цилиндр тормоза отката скреплён с казёнником, шток тормоза закреплён в передней крышке люльки. При выстреле ствол вместе с цилиндром тормоза отката и веретеном откатывается назад, а шток остаётся неподвижным. Накатник состоит из четырёх пружин, по две правой и левой навивки. Пружины надеты на цилиндр тормоза отката и при откате сжимаются. Ствол и противооткатные устройства смонтированы на люльке, по направляющей которой он перемещается при стрельбе. Люлька состоит из корыта с прикреплёнными к ней цапфенными обоймами и направляющей. Своими цапфами люлька лежит на цапфенных гнёздах верхнего станка, снизу на ней укреплён сектор подъёмного механизма. Масса откатывающихся частей со стволом — 162 кг. Максимальная длина отката — 780 мм, нормальная — от 640 до 780 мм. Качающаяся часть орудия уравновешена в цапфах, поэтому специальный уравновешивающий механизм отсутствовал[20][23].

Лафет

76-мм полковая пушка обр. 1943 г. Вид слева, хорошо видны прицел (без панорамы) и механизмы наведения

Орудие имеет лафет с раздвижными станинами, который образован верхним и нижним станками. Верхний станок состоит из основания и двух стенок, служит основанием для качающейся части орудия, механизмов наведения, верхнего щита и прицела. С нижним станком он соединяется штырём и захватом, благодаря этому может вращаться относительно него. В сборе с качающейся частью верхний станок формирует вращающуюся часть орудия. К нижнему станку крепятся нижний щит и боевая ось с колёсным ходом. Частью нижнего станка являются трубчатые раздвижные станины с сошниками. В разведённом состоянии они расцепляются с боевой осью, а в сведённом — плотно охватывают её и создают жёсткое и устойчивое положение лафета в походном положении. В исключительных случаях допускалась стрельба с неразведёнными станинами. Подъёмный и поворотный механизмы секторного типа. За один оборот маховика ВН ствол орудия поднимался на 1°4′, а за один поворот маховика ГН вращающаяся часть орудия поворачивалась на 1°58′. Усилие на маховиках составляло 2 кг (ВН) и 3 кг (ГН)[20][21].

Колёсный ход и подрессоривание

Колёсный ход собран на боевой оси, представляющей собой стальную изогнутую балку с пустотелыми концами, в которые вставлены стопоры подрессоривания. Боевая ось соединена с нижним станком шарнирно, что позволяет горизонтировать орудие при его расположении на неровной поверхности. Подрессоривание пружинного типа, имеет специальный механизм выключения, применяемый при переводе орудия в боевое положение. Колёса металлические, автомобильного типа с резиновой покрышкой, заполненной губчатой резиной. Колёса использовались двух типов — ЗИК-1 (со спицами) или ГАЗ-АА (дискового типа)[20][24].

Щитовое прикрытие

Щитовое прикрытие, предназначенное для защиты расчёта от пуль, мелких осколков и ударных волн от близких разрывов, состоит из верхнего и нижнего щитов. Верхний щит прикреплён к верхнему станку специальными кронштейнами, двумя стойками и двумя тягами; таким образом, он вращается как часть верхнего станка при изменении угла горизонтальной наводки. Верхний щит состоит из среднего щита и двух боковых щитов, приклёпанных к нему при помощи угольников. Правый боковой щит имеет верхний откидной лист. Средний щит, в свою очередь, состоит из лобовой части среднего щита и среднего откидного листа, соединённых друг с другом тремя петлями. В середине лобовой части среднего щита сделан вырез для ствола и люльки. Средний откидной щит имеет два окна, служащих для наблюдения через панораму прицела при наведении орудия на цель; окна закрываются заслонками[25].

Нижний щит состоит из нижнего откидного листа и двух боковых нижних листов, прикрывающих промежутки между колёсами и нижним станком. Откидной лист крепится к нижним листам на петлях и в походном положении поднимается. Нижние листы жёстко прикреплены к нижнему станку болтами[25].

Прицел

Прицельная подсистема в основном аналогична комплекту приспособлений того же назначения у полковой пушки обр. 1927 г.; все её устройства крепятся на верхнем станке слева от ствола и соединяются с люлькой посредством системы тяг и рычагов. Прицельные приспособления состоят из панорамы, собственно прицела и коробки крепления прицела. Панорама представляет собой коленчатую оптическую трубу, состоящую из поворотной головки, неподвижного корпуса и окулярной трубки. Для установки угломера на панораме имеются кольцо угломера и барабан угломера с указателями. Панорама закрепляется на прицеле в специальной корзине. Прицел состоит из стебля, бокового и поперечного уровней и визирной трубки[26].

Передок и зарядный ящик

Передок 76-мм полковой пушки обр. 1943 г.

Для перевозки орудия и части боекомплекта конной тягой используется передок, взятый с небольшими изменениями от 45-мм противотанковой пушки. Передок комплектуется теми же колёсами, что и орудие, имеет подрессоривание и при необходимости может буксироваться механической тягой. В передок укладывается 8 ящиков-лотков по три патрона в каждом, соответственно в нём перевозится 24 патрона. Он также может использоваться в качестве зарядного ящика (переднего и заднего ходов), вмещающего 48 патронов. При конной тяге орудие вместе с передком имеет массу около 1300 кг и перевозится четвёркой лошадей, ещё одной четвёркой лошадей перевозится зарядный ящик[20][27].

Перевод орудия из походного положения в боевое

При переводе орудия из походного положения в боевое было необходимо[28]:

  1. снять чехлы;
  2. выключить механизм подрессоривания;
  3. развести станины;
  4. выключить стопор походного крепления верхнего станка на нижнем;
  5. выключить стопор походного крепления подъёмного механизма;
  6. поднять закрепить верхний откидной щит;
  7. опустить нижний откидной щит;
  8. вынуть из ящика и вставить в гнездо стебля прицела панораму, закрепив её защёлкой и прижимным винтом;
  9. поставить в боевое положение стопор курка;
  10. сдвинуть движок указателя отката в крайнее переднее положение.

Из походного в боевое положение орудие переводилось в течение 1 минуты.

Модификации

76-мм полковая пушка обр. 1943 г. Вид слева

За всё время серийного производства 76-мм полковая пушка обр. 1943 г. выпускалась в единственном варианте на полевом лафете. Но в 1944 году рассматривалась возможность создания её танкового варианта. После прекращения выпуска лёгких танков Т-70 и Т-80 в октябре 1943 года в Рабоче-Крестьянскую Красную Армию отечественные боевые машины этого класса более не поставлялись. В 1944 году по инициативе британской стороны закончились и поставки по ленд-лизу танков Mk.III «Валентайн», которые нашли признание и высоко ценились в СССР, но были сочтены окончательно устаревшими в своей стране. Тем не менее, оставшиеся лёгкие танки продолжали воевать, причём в городских боях проявили себя настолько успешно, что военным руководством вновь была поднята тема о лёгком танке, соответствующем требованиям текущего момента. Одним из вопросов, обсуждавшихся в ходе ещё предпроектных проработок, было вооружение новой машины. 45-мм пушки, даже самые совершенные и удачные как ВТ-43, не обладали значительным действием своих осколочных снарядов; их бронепробиваемость при использовании подкалиберных снарядов достигала 70—100 мм по нормали на близких дистанциях порядка 200—300 м. Поэтому 76-мм пушка обр. 1943 г., по своей отдаче очень близкая к 45-мм противотанковой пушке М-42 (и танковой пушке ВТ-43 с тем же баллистическим решением), всерьёз рассматривалась как основное вооружение будущей машины. Мощность её осколочно-фугасных гранат уравнивала лёгкий танк со средним Т-34 с 76-мм пушкой или САУ непосредственной поддержки пехоты СУ-76. Кумулятивный снаряд БП-350М позволял поражать средние танки противника во все проекции, а тяжёлые — в бортовую без использования остродефицитного вольфрама. Принципиальных трудностей на этом пути не было, но проблема возникла в несколько иной плоскости. Советские военные никак не могли определиться, что же требуется от нового лёгкого танка — наличие амфибийных свойств или его дальнейшее развитие для чисто сухопутных целей с бронированием толщиной 30—45 мм. Поэтому в 1944 году далее предварительных эскизов развитие не продвинулось, хотя одна из таких разработок имела в качестве вооружения 76-мм полковую пушку обр. 1943 г. Но до изготовления даже опытного образца дело так и не дошло[29].

Боеприпасы и баллистика

Боеприпасы к 76-мм полковой пушке образца 1943 года. 1. Осколочно-фугасный снаряд 2. Кумулятивный снаряд

Выстрелы орудия комплектовались в виде унитарного патрона. Выстрелы ОБ-25 не были взаимозаменяемы с выстрелами каких-либо других советских 76-мм орудий; пушка имела собственную, специально разработанную для неё баллистику. В латунной гильзе патрона массой 0,89 кг последовательно от днища к дульцу размещены картонный кружок над капсюльной втулкой, метательный заряд, картонный кружок и цилиндрик с обтюратором. Воспламенение заряда обеспечивается капсюльной втулкой. Выстрелы хранились в деревянных ящиках по 5 патронов[14][30].

По сравнению с 76-мм полковой пушкой обр. 1927 г. ассортимент боеприпасов ОБ-25 был небогат и включал в себя лишь 4 типа снарядов. Для стрельбы по живой силе, огневым средствам и укреплениям противника использовались осколочно-фугасные снаряды ОФ-350 и осколочные снаряды О-350А. Снаряд ОФ-350 при установке взрывателя на осколочное действие при разрыве создавал 600—800 убойных осколков (весом свыше 1 г), создающих площадь сплошного поражения размером 8×5 м (поражается 90 % целей) и действительного поражения — размером 30×15 м (поражается 50 % целей). При установке взрывателя на замедленное действие создавалась воронка глубиной 30—50 см и диаметром 70—100 см[31]. Снаряды комплектовались взрывателями КТМ-1 или КТМЗ-1 (последний имел замедлитель и с неснятым колпачком мог использоваться для стрельбы на рикошетах при углах встречи не более 22°)[32]. В выстрелах со снарядами ОФ-350 и О-350А использовался заряд Ж-344 с порохом марки 4,1 массой 0,15 кг, давление в канале ствола 1100 кг/см². По кучности стрельбы ОБ-25 уступала пушке обр. 1927 г. — при стрельбе снарядом ОФ-350 на дистанцию 1000 м срединное боковое отклонение составляло 0,7 м (у ОБ-25)

dal.academic.ru

76-мм пушка обр.1927г

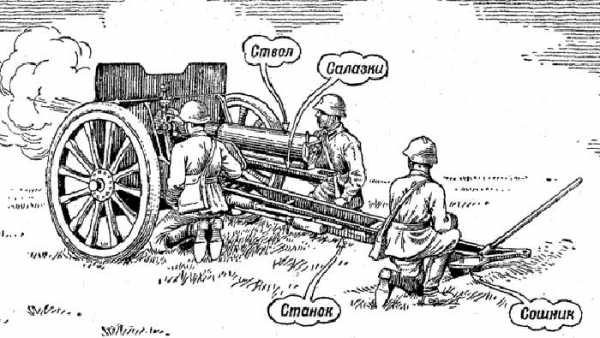

76-мм полковая пушка обр. 1927 г. — первое орудие советской артиллерии и советской разработки, выпускавшееся серийно. Отличительной особенностью конструкции этой пушки было то, что она была нацелена на максимальное удешевление производства, и использование рабочей силы имеющей низкую квалификацию.  За пятнадцать лет производства было изготовлено около 18000 пушек этого типа. 76-мм полковая пушка 1927 г. послужила прототипом для нескольких танковых и орудий самоходной артиллерии. Пушка участвовала во всех войнах, которые вел Советский союз в тот период, и состояла на вооружении нескольких иностранных государств.

Рождение 76-мм полковой пушки обр. 1927 г.

Анализ боевого применения артиллерии в ходе мировой и гражданской войн показывал необходимость в обеспечении непрерывной артиллерийской поддержки пехоты на всем протяжении боя. Для непосредственней поддержки и сопровождения пехоты огнем и колесами армия нуждалась в новом орудии.
Орудие такого типа должно было удовлетворять следующим требованиям:

  • обладать достаточным могуществом для борьбы с живой силой противника, расположенной как в укрытиях легкого полевого типа, так и открыто;
  • иметь возможность подавлять огонь всех видов долговременных фортификационных сооружений, ведя огонь прямой наводкой по их амбразурам;
  • разрушать надолбы и проделывать проходы в проволочных заграждениях;
  • при необходимости вести борьбу с бронированной техникой противника;
  • основным способом ведения огня должен был быть огонь прямой наводкой с открытых огневых позиций, хотя при необходимости иметь возможность  вести огонь с закрытых огневых позиций;
  • орудие должно быть достаточно легким, чтобы не отставать от пехоты;

Самое распространенное орудие легкой полевой артиллерии бывшей царской армии – 7,62-мм пушка 1902 года не удовлетворяло последнему условию, так как перекатывание силами расчета на дистанцию дальше пятидесяти метров, было затруднительным. Помимо этого пушка имела малую гаубичность, т.е траектория полета снаряда была довольно очень пологой. Что положительно сказывалось на стрельбе по амбразурам, но было недостатком при борьбе с укрывшейся пехотой.
Горные пушки   можно было разобрать на части и транспортировать во вьюках, однако при внезапном нападении противника требовалось время для ее сборки. Противоштурмовая пушка обр. 1910 была самой легкой, но обладала недостаточной механической прочностью.

Наиболее перспективной пушкой казалась 76-мм короткая пушка 1913 года. С целью ее модернизации и доведения ее ТТХ до современных требований, в двадцатых годах силами Орудийно-арсенального треста были проведены работы, результатом которых стало появление 76-мм короткой пушки обр. 1913/25 года. Пушка была изготовлено в 1926 году Брянским заводом и прошло испытания на полигоне с вполне удовлетворительным результатом.

Основным отличием от пушки 76-мм пушки 1913 года было то, что пушка проектировалась под патрон «трехдюймовки»- 76-мм пушки 1902 года. Причем орудие должно иметь раздельное заряжание и переменный уменьшенный заряд, чем доселе в русской и советской артиллерии могли похвастается в основном гаубицы.

В апреле 1926 г. на заседании Артиллерийского комитета было решено продолжить работы по улучшению 76-мм пушки 1913 года. Среди проектов новой модернизации один проект был проект инженера Соколова, два других принадлежали Орудийно-арсенальному тресту. Наиболее удачным был признан проект ОАТ особенностью, которого являлось подрессоривание орудийного лафета. Ствол орудия представлял собой ствол короткой пушки 1913 года, но с каморой расточенной под укороченную на 51 мм гильзу трехдюймовки.

В ходе испытаний прошедших на НИАПе в конце января 1927 года, было уставлено, что при увеличении начальной скорости снаряда до 430 м/с представленные пушки теряют устойчивость и имеют большой наброс при ведении огня под малыми углами возвышения. Поэтому было принято решение оставаться на исходной баллистике, соответствующей баллистике 76-мм горной пушки обр. 1909 года. В целом испытания пушек прошли удачно, и новое пушка была принята на вооружение как 76-мм полковая пушка обр. 1927 года. Помимо изменений коснувшихся лафета, данная пушка имела удлиненную с 203 до 334 мм камору. Все дальнейшие работы были перенесены на «Красный Путиловец», Артиллерийский отдел которого и должен был заниматься серийным производством орудия.

Правительственный заказ на полковые пушки в 1928 году составил 400 орудий. В 1929 году Артиллерийский комитет своим решением обязал принять в качестве штатного патрона — унитарный патрон 7,62-мм пушки 1902 года, со штатным уменьшенным зарядом. Чтобы не допустить заряжание полковой пушки выстрелом с полным зарядом дивизионной пушки, фланец гильзы содержавшей уменьшенный заряд уменьшили.
Таким образом, гильза выстрела предназначенного для дивизионной пушки не могла войти в выточку в захватных гнездах полковой пушки. Помимо этого полковая пушка могла вести огонь патронами раздельного заряжания, снаряженными штатным зарядом, собранными из укороченных гильз, предназначавшихся для холостой стрельбы.

Изменения, внесенные в конструкцию в процессе серийного производства

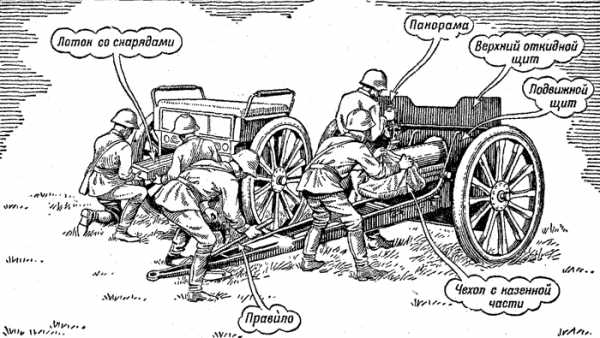

Пушки перовой серии имели деревянные колеса, скорость буксировки пушки по хорошим дорогам не превышала 15 километров в час. Поскольку предком 76-мм полковой пушки 1927 года была горная пушка 1909 года, то от нее она унаследовала разборной ствол. Технология производства таких стволов довольно сложна и как следствие дорога. Но поскольку разборной ствол полковому орудию все, же не к чему, а технологию производства менять все, же не хотели, то соединять кожух и трубу стали в горячем состоянии, что привело к тому, что ствол стало невозможно разобрать. Технологию производства более дешевых стволов – моноблоков сумели освоить только в 1930 году.

Технические данные 76-мм полковой пушки обр. 1927 г.

Калибр, мм76,2
Вес снаряда, кг6,23-6,3
Начальная скорость снаряда, м/с387-370
Угол вертикального наведения+25  -6°
Угол горизонтального обстрела6°
Вес в боевом положении, кг900
Вес в походном положении, кг 1620
Скорострельность, выстр./мин 10-12
 Наибольшая дальность стрельбы, м 8500
 Дальность прямого выстрела, м 440

Боеприпасы и бронепробиваемость.

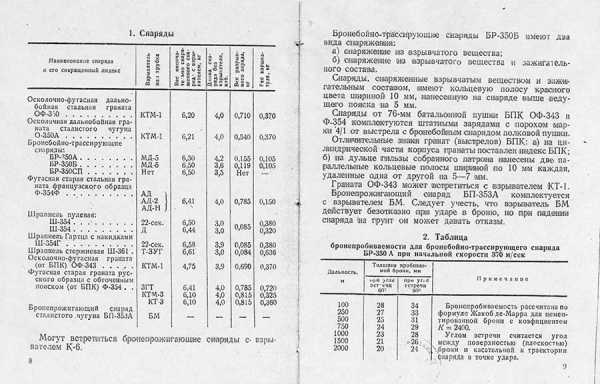

Номенклатура боеприпасов и таблица бронепробиваемости.

(76-мм полковая пушка обр. 1927 г. Таблицы стрельбы. М,ГАУ. 1943)

Конструкция пушки считалась недостаточно современной. И в 1938 г. было выдано задание на проектирование полковой пушки с раздвижными станинами, увеличенным до 65 градусов углом возвышения. Причем вес орудия не должен был превышать 800 кг.

В довоенное время изготовление 76-мм полковых пушек 1927 года сосредоточено на Путиловском заводе. В 1942 году эстафету производства принял завод номер 172. С освоением производства 76-мм полковой пушки 1943 года изготовление 76-мм полковых пушек 1927 года было прекращено.

Выпуск 76-мм полковых пушек обр. 1927г в 1938-43гг
Тип орудия193819391940194119421943
76-мм полковая пушка обр.1927г.10001300900391868092555



Боевое применение.

В предвоенные годы 76-мм полковая пушка образца 1927 г. все еще оставалась на вооружении, хоть и считалась орудием устаревшей конструкции не полностью отвечавшей современным требованиям. В полковой артиллерии ее дополнили 120–мм минометом — весьма эффективным артиллерийским орудием навесного огня, отчасти компенсирующим недостатки полковой пушки в артиллерии полка.

На начало войны РККА располагала 4708 полковыми пушками. В западных приграничных округах имелось 2296 пушек и 1675 120-мм минометов.Невзирая на устаревшую конструкцию в начале войны 76-мм полковая пушка обр. 1927 г. показало себя достаточно неплохо, к пушке за предвоенные годы был накоплен определенный запас выстрелов, и дефицит коснулся ее в меньшей мере.

Орудие удовлетворительно справлялось с обычными задачами полковой артиллерии, будь то стрельба прямой наводкой па амбразурам огневых точек или уничтожение живой силы противника. Но сопровождение колесами боевых порядков пехоты было затруднено значительной массой орудия и отсутствием приспособлений для транспортировки боеприпасов на поле боя. Передвижение орудия вслед за пехотой цепью требовало обязательного усиления расчета пехотой.

Действительный огонь из пушки по танкам был эффективным до 400 метров. Но из-за малой начальной скорости бронебойный снаряд разрушал танковую броню толщиной только до 30 мм. А дефицит бронебойных снарядов не был преодолен и в конце 1942 года. Использование шрапнели с установкой трубки на удар было эффективно лишь против танков имеющих самое легкое бронирование. Отсутствие автоматики затвора (поршневой затвор), уменьшало боевую скорострельность до 10 выстрелов в минуту.

Однобрусный станок, обеспечивал угол горизонтального обстрела всего пять градусов и существенно ограничивал огневую подвижность орудия.
Действительный огонь при стрельбе осколочно-фугасной гранатой по огневым средствам и живой силе противника с закрытой огневой позиции – до 4000 метров, а прямой наводкой -1500 метров. Средний расход снарядов при стрельбе прямой наводкой, на дальности 600-1200 метров: разрушение легких полевых укрытий -15-20 фугасных гранат; на уничтожение открытой огневой точки -8-12 осколочных гранат в течении 10-15 минут.

Во многом благодаря именно простоте конструкции и грандиозным потерям материальной части впервые месяцы войны, его производство, остановленное в 1940 с целью изыскания более совершенной конструкции полкового орудия, смогли восстановить в блокадном Ленинграде.

Поиск новой конструкции.

Несмотря на простоту конструкции и обслуживания, невысокую цену орудие все же военных не  устраивало не полностью.  В 1942 году немецкие танки нарастили броню и на этом фоне полковые орудия уже выглядели откровенно слабыми. Поэтому уже весной 1942 года был объявлен конкурс на модернизацию полкового орудия. Главными задачами были:

  • увеличение толщины пробиваемой брони до 55 мм на дистанции в полкилометра;
  • как можно большая унификация узлов полковой пушки с другими серийными орудиями;
  • снижение веса орудия, который не должен был превышать девятьсот килограмм в боевом положении;

На конкурс были представлены два проекта:

  • Грабинская ЗИС-21, по сути представлявшая, по сути серийную пушку ЗИС-3 с укороченным до 20 калибров стволом и видоизмененным щитовым закрытием
  • Проект Кировского завода, в котором ствол 76-мм пушки обр. 1927 года удлинили на девять калибров и уравновесили его приваренным к казенной части грузом

Оба проекта были отвергнуты. ЗИС-21 не только не удовлетворял предъявляемым ТТХ по массе и даже превосходил серийную пушку по этому показателю. Вдобавок на испытаниях пушка продемонстрировала откат превосходившую величину, предусмотренную в ТТХ.
Ленинградская пушка при стрельбе показала себя лучше пушки конкурентов, но и она не устроила военных.

Поделитесь с друзьями в социальных сетях!     Оставьте свой комментарий!   🙂 ww2tanki.ru

ww2tanki.ru

76 мм полковая пушка образца 1943 г. ОБ-25

   С началом Великой Отечественной войны было возобновлено серийное производство 76 мм полковой пушки обр. 1927 г., прекращенное в 1940 г. Это орудие, созданное на основе 3-х дюймовой горной пушки обр. 1909 г., считалось устаревшим уже к середине 30-х годов. К основным недостаткам  пушки относились малые углы возвышения и горизонтальной наводки, невысокая скорострельность по причине применения в конструкции орудия поршневого затвора и, как следствие, отсутствие механизма полуавтоматики, недостаточная скорость буксировки, малая начальная скорость полета снаряда, слабая бронепробиваемость и большая боевая масса. В предвоенные годы в КБ нескольких артиллерийских заводов предпринимались попытки разработки проекта новой полковой пушки, однако по различным причинам не один из них не был доведен до серийного производства. К началу 1942 г. стало очевидно, что 76 мм полковая пушка обр. 1927 г. не может удовлетворять потребностям стрелковых и кавалерийских подразделений в огневой поддержке в силу перечисленных недостатков. Особенно много нареканий в войсках вызывала невозможность использования орудия в качестве эффективного противотанкового средства. В марте 1942 в ГАУ РККА были утверждены новые тактико-технические требования (ТТТ) к проектированию новой 76 мм полковой пушки. Исходя из их содержания, новое орудие должно было иметь боевую массу не более 900 кг, начальная скорость полета снаряда должна была обеспечивать бронепробиваемость не менее 50 мм на дальности до 500 м, кроме того, при проектировании пушки должны были использоваться узлы и механизмы освоенные в производстве артиллерийскими заводами. К созданию новой системы были привлечены КБ Кировского завода (г. Санкт-Петербург), КБ завода № 92 (г. Нижний Новгород) и ОКБ завода № 172 (г. Пермь, Мотовилиха). Конструкторский коллектив артиллерийского КБ Кировского завода пошел по пути модернизации существующего орудия обр. 1927г., которая заключалась в увеличении длины ствола на 9 калибров, установки инертного груза под казенник для уравновешивания качающейся части орудия, незначительных переделках в конструкции противооткатных устройств (ПОУ). Войсковые испытания опытных образцов 76 мм полковой пушки обр. 1927/42 гг. проходили летом 1942 г. в войсках Ленинградского фронта и были признаны неудачными. В КБ завода № 92 создали 76 мм полковую пушку под заводским названием (индексом) ЗИС-21-11, конструкция которого представляла из себя конструкцию 76 мм дивизионной пушки ЗИС-3 с укороченным до 20 калибров стволом. Испытание пушки проходили в мае 1942 г. на Гороховецком полигоне (НИАП Нижегородская область), в ходе которых выявилась ненадежная работа ПОУ и неудовлетворительная бронепробиваемость. Дальнейшие работы по совершенствованию конструкции ЗИС-21-11 было решено не проводить, т.к. ее производство неизбежно привело бы к сокращению выпуска дивизионных пушек ЗИС-3, что было сочтено недопустимым. В ОКБ-172 (в его составе трудились инженеры и конструкторы осужденные в предвоенные годы к лишению свободы) работы по проектированию полковой пушки были организованы в апреле 1942 г. под руководством известного советского конструктора артиллерийских систем М.Ю. Цирульникова. Именно ему принадлежит идея наложить 76 мм ствол полкового орудия обр. 1927 г. на лафет освоенной в производстве 45 мм противотанковой пушки. Новая система получилась почти на треть легче пушки обр. 1927 г., значительно увеличился угол горизонтальной наводки, уменьшились общие габариты, однако бронепробиваемость, максимальная дальность стрельбы и скорострельность остались прежними. ГАУ не проявило заинтересованности к разрабатываемой системе и работы по проектированию орудия выполнялись от случая к случаю. Положение изменилось к началу 1943 г., когда советская промышленность приступила к серийному производству 76 мм выстрелов с кумулятивным (или, как тогда говорили, не вполне разобравшись в физической сущности воздействия кумулятивной струи на броню, — бронепрожигающим) снарядом БП-350, разработанным в отделе специальных работ НИИ-24 (г. Санкт-Петербург) под руководством известного советского конструктора боеприпасов А.А. Гартца. Применение 76 мм кумулятивных боеприпасов давало возможность поражать танки противника с толщиной броневой защиты до 70 мм орудиями, независимо от начальной скорости снаряда и дальности стрельбы. ГАУ, учитывая приведенный фактор, а также то, что проект полковой пушки ОКБ-172 на тот период оказался единственным, имеющим перспективу быть доведенным до серийного производства, потребовало от руководства ОКБ в кратчайший срок подготовить в полном объеме проектную документацию на орудие и приступить к изготовлению опытных образцов пушки, получившей заводское обозначение (индекс) ОБ-25. К середине февраля 1943 г. проектная и рабочая документация были отработаны. К началу апреля на заводе были изготовлены три опытных экземпляра ОБ-25, которые до конца мая того же годы проходили заводские испытания. 18 июня 1943 г. один опытный образец ОБ-25 поступил на Гороховецкий полигон для участия в государственных испытаниях. Испытания продолжались до 26 июня. В ходе испытательных стрельб выявились значительные конструктивные недостатки представленного орудия. В первую очередь комиссия отметила недопустимо большой разброс снарядов по дальности и направлению, серьезные замечания были сделаны в отношении надежности работы ПОУ и прочностных характеристик некоторых элементов лафета. Орудие вернули на завод для устранения недостатков, эти работы  были проведены в течении июля месяца. В начале августа на Гороховецкий полигон прибыли четыре образца новой пушки со стволами с различной крутизной нарезов, где и были представлены государственной комиссии для повторных испытаний. Испытания продолжались по 12 августа и на этот раз были признаны успешными. 4 сентября 1943 г. постановлением Государственного Комитета Обороны (ГКО СССР) орудие было принято на вооружение под названием 76 мм полковая пушка обр. 1943 г., одновременно прекращалось производство 76 мм полковой пушки обр. 1927 г. ОБ-25 была сконструирована по классической схеме и состояла из ствола — моноблока с навинтным казенником и поршневым затвором, аналогичным конструкции затвора 76 мм полковой пушки обр. 1927 г. и лафета, конструкция которого представляла из себя лафет 45 мм противотанковой пушки обр. 1942 г. с незначительными изменениями, направленными на повышение прочности его узлов и механизмов, а также на компенсацию увеличения массы откатных частей орудия. Лафет состоял из ПОУ, размещенных в люльке под стволом и в свою очередь, состоящих из тормоза откатных частей гидравлического типа и накатника пружинного типа, состоящего из четырех пружин, верхнего станка, нижнего станка с двумя раздвижными трубчатыми станинами, щитового прикрытия, боевого хода с подрессориванием пружинного типа, подъемного и поворотного механизмов секторного типа. На верхнем станке крепились прицельные приспособления состоящих из механического прицела, аналогичному механическому прицелу пушки обр. 1927 г. и артиллерийской панорамы системы Герца. На внутренних стенках ствола имелись 24 нареза с постоянной крутизной. Для передвижения орудия использовались колеса с наполнителем типа гусматик двух типов: ЗИК-1 (со спицами) и колеса с цельноштампованными дисками. В комплект орудия входил передок с зарядным ящиком, заимствованный с небольшими переделками от 45 мм противотанковой пушки. При буксировке на конной тяге, орудие с передком возили два конных уноса (четыре лошади). Возимый боекомплект пушки состоял из 48 унитарных выстрелов с осколочно-фугасной гранатой ОФ-350, осколочной гранатой О-350А, шрапнели Ш-354Т, кумулятивным снарядом БП-350М (БП-350А). При необходимости в состав боекомплекта включались выстрелы с дымовым снарядом Д-350 и картечь Ш-350. Огонь из орудия велся только на уменьшенном заряде. Производство 76 мм полковой пушки обр. 1943 г. было организованно в конце 1943 г. на заводе № 172, где по 1945 г. включительно было изготовлено 4164 орудий этого типа. С 1944 г. к выпуску ОБ-25 были подключены и другие предприятия. Производство орудия завершилось в 1946 г., всего было изготовлено 5192 пушки. Система поступала на вооружение артиллерийских подразделений стрелковых и кавалерийских полков (сп, кп), а также артиллерийских дивизионов (адн) отдельных механизированных и стрелковых бригад (омбр, осбр). Некоторое количество ОБ-25 было передано в состав Народного Войска Польского и чехословацких военных формирований на территории СССР. В послевоенное время пушка поставлялась в Китай, КНДР и, вероятно, в Монголию. На вооружении Советской Армии орудие состояло до конца 50-х годов. В период 1950-1953 гг. ОБ-25 принимала участие в боевых действиях в ходе военного конфликта на Корейском полуострове. В последнее время в интернете и в печатных изданиях все чаще стали появляться публикации авторов, видимо, весьма далеких от вопросов боевого применения артиллерии вообще и полковой  в частности, которые на все лады дружно разругали конструкцию «полковушки» (неофициальное прозвище орудия в войсках). Что на это сказать. ОБ-25, благодаря своей малой боевой массе была исключительно маневренным огневым средством непосредственной поддержки пехоты, способным действовать  в боевых порядках стрелковых подразделений, оперативно поражать при этом огневые средства и группы пехоты, разрушать укрепления полевого типа, с места, без дополнительной подготовки, отражать внезапные контратаки противника, а в случае необходимости кумулятивными боеприпасами уничтожать средние и легкие танки, а также другие бронемашины. С этими задачами она справлялась, за что и заслужила уважение советского солдата.

Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения Значение характеристики
1 Расчет чел. 6
2 Боекомплект орудия (возимый) шт. 60
3 Средства тяги   на конной  или механической
4 Максимальная скорость буксирования км/час 35
5 Калибр мм 76,2
6 Количество нарезов шт 24
7 Глубина нарезов мм 0,762
8 Ширина нарезов мм 7,19
9 Боевая масса кг 600
10 Масса в походном положении кг 1300
11 Масса ствола с затвором кг 136
12 Длина по лафету мм 3540
13 Длина ствола общая мм 1418
14 Длина ствола в калибрах клб 19,41
15 Ширина хода мм 1634
16 Высота мм 1300
17 Высота линии огня мм 718
18 Начальная скорость полета снаряда при стрельбе снарядом БП-350М м/сек. 311
19 Максимальный угол возвышения градус 25°
20 Минимальный угол возвышения градус 8°
21 Угол горизонтальной наводки градус 60°
22 Дальность стрельбы максимальная м 4200
23 Масса снаряда ОФ-350 кг 6,2
24 Масса снаряда БП-350М кг 3,94
25 Время перевода из походного положения в боевое сек 60
26 Скорострельность максимальная выстр./мин до 12
27 Прицельные приспособления   Механический прицел , панорама Герца

cris9.armforc.ru

76-мм дивизионная пушка образца 1936 года (Ф-22) Википедия

76-мм дивизионная пушка образца 1936 года (Ф-22)

76-мм дивизионная пушка образца 1936 года (Ф-22) в Музее артиллерии и инженерных войск, Санкт-Петербург
Калибр, мм 76,2
Экземпляры 2932
Расчёт, чел. 6
Скорострельность, выстр/мин 17—21 (с исправлением наводки 6—12)
Скорость возки по шоссе, км/ч до 30
Высота линии огня, мм 1027
Длина ствола, мм/клб 3895/51,2
Длина канала ствола, мм/клб 3680/48,4
Масса в походном положении, кг 2820
Длина, мм 7120
Ширина, мм 1926
Высота, мм 1712
Клиренс, мм 320
Угол , град от −5 до +75°
Угол , град 60°
 Медиафайлы на Викискладе

76-мм дивизионная пушка образца 1936 года (Ф-22, индекс ГАУ — 52-П-363А) — советская дивизионная полууниверсальная пушка периода Второй мировой войны. Являлась первым орудием, разработанным конструкторским бюро под руководством выдающегося конструктора артиллерийских систем В. Г. Грабина, и одним из первых орудий, полностью разработанных в СССР (а не представляющих собой модернизацию орудий армии Российской империи или зарубежную разработку). Созданная в рамках не оправдавшей себя концепции универсального (зенитно-дивизионного) орудия, Ф-22 имела ряд недостатков, в связи с чем была снята с серийного производства через три года после его начала. Произведённые орудия приняли активное участие в предвоенных конфликтах и Великой Отечественной войне. Многие орудия этого типа стали трофеями немецкой, финской и румынской армий. В Германии трофейные орудия были модернизированы и активно использовались в качестве противотанковых пушек, как в буксируемом, так и в самоходном варианте.

ru-wiki.ru

76-мм дивизионная пушка РККА — Альтернативная История

  • Наш Блог
  • Коллеги
  • Трекер
  • Избранное
  • Нам нужна Ваша помощь!
Написать пост Войти / Зарегистрироваться
  • АИ Техника
    • Альтернативное танкостроение
      • Бронетранспортеры
      • Малоизвестные проекты танков
      • Нереализованные проекты танков и другой бронетанковой техники СССР
      • Нереализованные проекты танков Третьего Рейха и Германии.
      • Нереализованные проекты танков других стран
      • Танки настоящего и будущего
    • Альтернативная авиация
      • Летательные аппараты настоящего и будущего
      • Малоизвестные и нереализованные проекты самолётов и другой летающей техники
    • Альтернативное кораблестроение — Флоты которых не было
      • Корабли — будущего
      • Нереализованные проекты кораблей
      • Корабли настоящего и будущего
      • Малоизвестные и нереализованные проекты кораблей и другой морской техники
  • Вооружения
    • Бронеавтомобили и броневики со всего мира
    • Все пушки мира
    • Вооружения будущего
    • Гаубицы
    • САУ
    • Стрелковое оружие альтернативное и реальное
    • Танки Первой мировой войны
    • Танки Второй Мировой войны
    • Самолёты настоящего и будущего
  • АИ развилки
    • Альтернативы будущего
      • Альтернативы будущего
    • Альтернативы Второй Мировой
      • Альтернативы Второй Мировой
    • Альтернативная Украина
    • Альтернативы далёкого будущего – космофантастика.
    • Альтернативная История — варианты развилок
    • Войны будущего
  • АИ миры
    • Альтернативная Украина
    • Мир Имперской Мерсии и Межрасового Иудейства (МИМиМИ)

alternathistory.com

76-мм зенитная пушка обр. 1938 года (СССР)

Советская 76-мм зенитная пушка образца 1938 года на колесной платформе

История создания 76-мм зенитной пушки образца 1938 года

76-мм зенитная пушка обр. 1938 года — это глубокая модернизация проведенная Михаилом Николаевичем Логиновым для более ранней (и первой советской) 76-мм зенитной пушки обр. 1931 года с индексом «3-К». Особенных претензий к боевой эффективности «3-К» у военных не было, пушка обладала отличной баллистикой и даже на конец 1930-х была вполне современной. Лафет с четырьмя откидными станинами обеспечивал пушке круговой обстрел, причем при весе снаряда всего 6,5 кг вертикальная дальность стрельбы составляла 9 км, что являлось очень неплохим результатом. Однако у пушки были явные проблемы с мобильностью. Перевод 3-К из походного положения в боевое занимал более 5 минут и представлял собой довольно трудоемкую операцию. Естественно в изменившихся по сравнению с началом  1930-х г.г. условиях, такой результат уже не мог удовлетворить армию.

В целях упрощения и ускорения перевода пушки из походного в боевое положение и обратно, вместо двухколесной платформы 76-мм зенитной пушки 3-К, Логиновым была разработана четырехколесная платформа ЗУ-8, на которую и была наложена качающаяся часть 76-мм зенитной пушки обр. 1931 года. Созданное таким образом зенитное орудие получило название «76-мм зенитная пушка обр. 1938 года» (без индекса) и сменило в производстве пушку обр. 1931 года.

Благодаря применению новой платформы ЗУ-8, время перевода системы из походного положения в боевое сократилось по сравнению с 5 минут до 1,0-1,5 мин., а наличие у платформы независимого подрессоривания колес позволило перевозить орудие со скоростью до 50 км/ч вместо 35 км/ч.

В соответствии с предвоенными планами зенитный дивизион каждой стрелковой дивизии Красной Армии, наряду с двумя четырехорудийными батареями 37-мм зенитных пушек, должен был иметь и четырехорудийную батарею 76-мм зенитных пушек. Кроме того, в состав каждого корпуса включался зенитный артиллерийский дивизион в составе трех шестиорудийных батарей 76-мм зенитных пушек. Всего с учетом зенитных артиллерийских полков ПВО страны и дивизионов РГК и ВВС планировалось иметь 4204 зенитные пушки калибром 76 мм.

Однако же, реализовать эту программу не успели даже частично (к счастью). Буквально через год после принятия на вооружение 76-мм пушки обр. 1938 г., была разработана ещё более мощная 85-мм зенитная пушка обр. 1939 года. Именно она-то и заняла место «трехдюймовки» и с небольшими изменениями выпускалась промышленностью в течение всей Великой Отечественной войны.

Тем не менее, некоторое число 76-мм «зениток» успело повоевать на начальном этапе войны. Несмотря на сильную внешнюю схожесть обеих пушек, перепутать их практически невозможно, если знать две характерные детали: 85-мм зенитка образца 1939 г. оснащена дульным тормозом и имеет коническую секцию в средней части ствола. В противоположность, ствол «трехдюймовки» совершенно прямой.

Характеристики 76-мм зенитной пушки обр. 1938 г.

Страна:СССР
Тип:Зенитная пушка
Дата выпуска:1938 г.
Расчет:5 человек
Калибр:76-мм
Длинна:Нет сведений
Ширина:Нет сведений
Вес:В боевом и походном положении: 4300 кг
Скорострельность:до 20 выстр./мин.
Дистанция стрельбы:По высоте: 9250 м, по дистанции: 14600 м. Угол возвышения: 82°, угол горизонтального обстрела: 360°
Начальная скорость снаряда:Осколочного: 813 м/с, бронебойного: 816 м/с
Боекомплект:Возимый. Вес осколочного снаряда: 6,5 кг, бронебойного: 6,61 кг

Конструкция 76-мм зенитной пушки образца 1938 года

76-мм зенитная пушка обр. 1938 года является полуавтоматической пушкой, так как открывание затвора, экстрактирование стреляных гильз и закрывание затвора во время стрельбы производятся автоматически, а подача патронов в патронник и выстрел производятся вручную.

Конструктивно 76-мм зенитная пушка обр. 1938 года состоит из: ствола с затвором, люльки с противооткатными устройствами, вертлюга с механизмами наводки, уравновешивающим механизмом, прицельными приспособлениями и щитовым прикрытием, а также из тумбы и платформы с передним и задним ходом.

Ствол с затвором и люлька с противооткатными устройствами составляют качающуюся часть орудия. Качающаяся часть вместе с вертлюгом и собранными на нем механизмами составляют вращающуюся часть орудия. К неподвижным частям относятся тумба и платформа с передним и задним ходами.

Пушка с помощью тумбы устанавливалась на четырехколесной платформе (повозке) ЗУ-8, снабженной передним и задним колесными ходами и четырьмя расположенными крестообразно упорами, обеспечивающими устойчивость пушки при стрельбе при различных углах возвышения в любом направлении.

Горизонтирование системы производится четырьмя домкратами, расположенными на концах упоров платформы, по четырем уровням, установленным на упорах.

Четырехколесная платформа обладает большой проходимостью и подвижностью. Каждое колесо платформы имеет независимое подрессоривание. Передние колеса платформы – поворотные, задние – неповоротные и имеют тормозное устройство. Передний ход платформы соединен с задним шарнирно, что создает боковую устойчивость системы на походе при движении по неровной местности и увеличивает живучесть платформы. Крепление откидных упоров по-боевому и по-походному производятся полуваликами, находящимися на кронштейнах откидных упоров. В походном положении откидные (боковые) упоры отводятся к заднему ходу и крепятся к раме.

При переводе из походного положения в боевое система с платформой опускается тарелками домкратов на грунт. Плавное и достаточно легкое опускание и подъем системы с платформой обеспечиваются двумя пружинными механизмами перевода из походного положения в боевое и обратно, расположенными в раме платформы.

Передние и задние ходы в боевом положении связаны с платформой, поэтому они своим весом улучшают устойчивость системы при стрельбе.

Советская 76-мм зенитная пушка образца 1938 года (модель)

Снаряды и система управления огнем 76-мм зенитной пушки обр. 1938

Наличие механизмов полуавтоматики обеспечивает высокую боевую скорострельности пушки – до 20 выстрелов в минуту. Подъемный механизм позволяет вести огонь в диапазоне углов вертикальной наводки от -3° до +82°. В горизонтальной плоскости стрельба может вестись в любом направлении.

Стрельба из пушки велась унитарными выстрелами – осколочными и бронебойными снарядами весом соответственно 6,5 и 6,61 кг соответственно. Вертикальная досягаемость осколочных снарядов, которыми велся огонь по самолетам, составляла 9250 м. Бронебойные снаряды использовались для стрельбы по бронированным целям. При начальной скорости 816 м/с бронебойный снаряд на дальности 500 м пробивал броню толщиной 78 мм, а на дальности 1000 м – 68 мм. Дальность прямого выстрела составляла 975 м.

Прицельные приспособления пушки позволяли вести огонь по воздушным целям как с использованием прибора управления артиллерийским зенитным огнем (ПУАЗО), так и без него. Была предусмотрена также возможность ведения огня по наземным целям, в том числе и прямой наводкой. Для определения текущих координат, по которым в ПУАЗО вырабатывались данные стрельбы (баллистические координаты), в каждой батарее имелся стереоскопический дальномер, при помощи которого определялись дальность, высота и угловые координаты.

Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет

armedman.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
