Об оружии и патронах калибра 7,62 мм

В настоящее время в стране в обращении у охотников находятся четыре вида патронов калибра 7,62 мм. Калибр - как известно - это расстояние между полями (выступами) в нарезном канале ствола, а не между нарезами (углублениями), что для ясности понимания этого вопроса поясняется рисунком, на котором изображено поперечное сечение канала ствола.

Так вот что интересно! Несмотря на то что используемые охотниками патроны: 7,62x39 с оболочечной пулей и охотничьей экспансивной; 7,62x51 с экспансивной охотничьей пулей; 7,62x53 с боевой оболочечной и охотничьей экспансивной пулями и спортивный патрон 7,62x53 "Экстра" (он еще может иметь модификации под названием 7,62 мм целевой винтовочной патрон или патрон "Тайфун"; все эти патроны отличаются друг от друга величиной поперечника рассеивания пуль при стрельбе на 300 м, который находится пределах от 60 до 125 мм) - имеют одинаковый калибр, но диаметры пуль этих патронов различны, т.к. различны диаметры каналов стволов по нарезам у боевого и спортивного оружия, а также у охотничьего оружия, предназначенного для стрельбы патронами 7,62x51.

Теперь давайте разберемся по каждому патрону отдельно, с разъяснением: какой патрон и в каком оружии следует применять и почему некоторые патроны нельзя применять в оружии, которое на первый взгляд предназначено для стрельбы именно этими патронами. Самая большая путаница относиться к патронам 7,62x53, которые в последнее время стали обозначаться 7,62x54, что связано с принятым их обозначением за рубежом. Например, шведская фирма "Норма" давно изготавливает охотничий вариант патрона с экспансивной полуоболоченой пулей для винтовки Мосина, обозначив его 7,62x54 R (буква R означает, что гильза патрона имеет выступающую за корпус гильзы закраину), а так как оружие под патрон 7,62x53 стало продаваться за рубеж, то патрон стали обозначать 7,62x54, как это принять в европейских странах.

Итак, в распоряжении отечественных охотников имеются три типа патронов 7,62x54. Самый распространенный патрон - это боевой, с полностью оболочечной пулей, который применяется для стрельбы из оружия с диаметром канала ствола по нарезам, равным 7,925 +0,076 мм. Для этого же оружия предназначен охотничий патрон 7,62x54 с экспансивной. В каких же конкретно образцах охотничьего оружия можно использовать эти патроны? Прежде всего в охотничьих карабинах "Тигр" и КО-44, а также в СВ-40 (самозарядная винтовка Токарева). В комбинированном охотничьем оружии индексами МЦ и ИЖ можно использовать эти патроны только в том случае, если диаметр канала ствола по нарезам, как упоминалось ранее, равен 7,925 мм. Почему я заострил на этом внимание? Были случаи, когда на комбинированное оружие (конкретно мне приходилось сталкиваться с моделью МЦ-5) ставился нарезной ствол с диаметром канала по нарезам, равным 7,87 мм, - с таким каналом выпускались стволы для спортивного оружия, - что при использовании охотничьего и боевого патронов 7,62x54 приводило к увеличению давления пороховых газов на 1000 кгс/см2. Это недопустимо, так как оружие рассчитывается на давление порядка 3000 кгс/см2, а не на 4000 кгс/см2. Так что при покупке на это следует обращать самое пристальное внимание. В оружии с зауженным каналом ствола можно применять только спортивные целевые патроны 7,62x54 или подобные им, с диаметром ведущей части пули 7,85-7,87 мм. Применяя же эти патроны в оружии с диаметром канала ствола по нарезам 7,925 мм, можно получить несколько худшую кучность, но необязательно, так как спортивные целевые патроны делаются более тщательно. Это скорее будет зависеть от степени изношенности канала ствола вашего оружия. Зато эти патроны не дадут увеличения давления при выстреле.

Иногда охотники задают вопросы о возможности замены пуль и использовании других марок порохов при снаряжении или переснаряжении патронов 7,62x54. Если у вас имеются полуоболочечные экспансивные пули с диаметром ведущей части пули 7,92 или 7,83 мм (от патрона 7,62x51), то их можно смело использовать в гильзах патрона 7,62x54 для стрельбы из оружия с диаметром по нарезам 7,925 мм. Только пули диаметром 7,83 мм будут давать худшую кучность. Чтобы этого не происходило, их можно несколько раздать до диаметра 7,92 мм, но для этого необходимо изготовить с большой точностью технологический стальной инструмент, состоящий из матрицы и пуансона (см. рисунок). Внутренняя цилиндрическая часть матрицы должна иметь диаметр 8,02 мм, а нижняя часть, где будет располагаться головка пули, должна иметь форму оживальной части носика пули патрона 7,62x51. Нижняя часть этого цилиндра срезается так, чтобы вставленная в него пуля диаметром 7,83 мм выступала острым концом примерно на 3 - 4 мм. В этом положении пуля является прочно фиксированной и занимает в цилиндрической части матрицы центральное положение. Затем вставляется пуансон, строго соответствующий каналу матрицы, т.е. имеющий диаметр чуть меньше 8,02 мм, с острием на конце, которым должен вонзиться сзади в пулю и раздать ее до 8,02 мм. Это острие длиной 8,5 мм, а диаметром 3 мм в поперечнике основания. В 6 мм от основания диаметр острия 2,5 мм, а острая вершина пуансона имеет высоту 2,5 мм. Три удара молотка (первый - легкий, фиксирующий; второй - тяжелый, раздающий пулю; третий - более легкий, контрольный) - и пуля раздана до 8,02 мм. Размер внутреннего канала матрицы взят умышленно 8.02 мм, а не 7,96 мм, чтобы при случайно слабых ударах пуля все же раздавалась больше, чем нужно.

Удалив пуансон, в образовавшееся сзади отверстие пули (при необходимости увеличения ее веса) кладут в нужном количестве дробинки и отверстие заштамповывают в этой же матрице, но с другим пуансоном, имеющим конец нужной, конически-закругленной формы, необходимой для образования лунки в заднем срезе пули.

После этого пуля выбивается из матрицы легким, аккуратным ударом по вершинке пули, торчащей из матрицы. Затем эти пули прогоняются через калибровочное кольцо, где доводятся до размера 7,92 мм.



Здесь же следует рассказать о том, как нужно аккуратно вынуть пулю из готового патрона для переснарядки. Конечно, есть специальные инерционные молотки для извлечения пуль из патронов к нарезному оружию, но они пока недоступны нашему охотнику, так как для продажи их делают только за рубежом. Достать же готового фабричного патрона пулю, не помяв ее, можно следующим образом. Берут какой-нибудь очень легкий молоточек или даже стальной нож и его обушком осторожно поколачивают по дульцу гильзы, поворачивая патрон во все стороны. Удары должны быть очень легкими. Довольно быстро дульце гильзы настолько расширяется, что пулю свободно вынимают пальцами даже из сильно обжатых патронов.

Что касается пороха, то нельзя использовать его из патронов 7,62x39 и 7,62x51 для снаряжения патронов 7,62x54 с пулей весом 13 г. Этот порох более быстрогорящий, чем порох ВТ, применяемый в патронах 7,62x54, и подъем давления при выстреле неизбежен до опасных пределов.

Патрон 7,62x51 можно использовать только в том оружии, которое изготовлено под этот патрон, а вставлять в гильзу этого патрона пули от патронов 7,62x39 и 7,62x54 нельзя, так как диаметр канала ствола по нарезам у оружия под патрон 7,62x51 равен 7,83 мм. Таким образом, если пулю от патрона 7,62x39 и весом 9,7 или 8 г прогнать через калибровочное кольцо до размера 7,82 мм, то ее можно будет использовать для переснаряжения патрона 7,62x51. Пулю же весом 13 г от патрона 7.62x54, даже прокалиброванную до диаметра 7,82 мм, в гильзе патрона 7,62x51 применять нельзя из-за того, что заряд применяемого там сферического пороха настолько повысит давление с увеличенным на 3,3 г весом пули, что можно разрушить карабин. Применять какие-либо другие пороха в патроне 7,62x51 нельзя, т.к. порох ВТ из патрона 7,62x54 значительно снизит начальную скорость пули, а порох ВУФЛ из патрона 7,62x39 приведет к недопустимому увеличению давления пороховых газов.

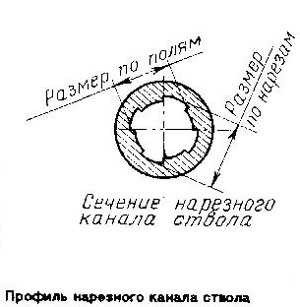

В оружии под патрон 7,62x39 диаметр канала ствола по нарезам равен 7,925 мм, т.е. такой же, как и у оружия под патрон 7,62x54, поэтому диаметры ведущей части пуль этих патронов одинаковы, а значит, для снижения убойного действия пуль патрона 7.62x54 можно использовать более легкие оболочечные неэкспансивные пули боевого патрона 7,62x39. Вес пороха ВУФЛ патрона 7,62x39 можно, не увеличивая навески, использовать в патроне 7,62x54, конечно, только с пулей от патрона 7,62x39.

М. Блюм
Охота и Охотничье Хозяйство 12-1990

weaponland.ru

Преимущество калибра 7,62 мм - Охотники.ру

Патроны к нарезному оружию отличаются калибром, весом и типом пули.Обладают большей пробивной способностью, чем боеприпасы для гладкоствольного оружия

Прочитав статью «7,62 или 9?» ст. сержанта полиции И.Е. Суслова и другие статьи по поводу негативного отношения к патрону 7,62x39, хочу ответить, что практически все авторы пишут о том, что патрон 7,62x39 предназначен для поражения среднего человека, утаивая, что для поражения человека разрабатывались «оболочечные» пули, которые и пробивали рельс.



В данное же время в продаже имеются патроны «экспансивные» и «полуоболочечные», которые в разы увеличивают останавливающее действие пули.

Из статьи «7,62 или 9?» можно сделать вывод, что Суслов И.Е. и другие авторы не знакомы с этими патронами. Много лет работая егерем, имея карабин СКС и принимая участие во множестве охот на лося, я ни разу не сталкивался с случаем ухода подранка, хотя и был участником неоднократных событий, когда от пули 9 мм не могли добрать лося.

Поэтому хочется ответить подобным авторам, что надо запретить на подобных охотах применение «оболочечной» пули, а не запрещать полностью этот калибр, иначе, следуя этой логике, можно запретить охотничьи ножи, если при разделке туши охотник поранил руку. Преимущество этого калибра в том, что после отстрела не остается большой гематомы, как после крупных калибров.

Приходилось видеть, как после 4-х выстрелов калибром 9 мм по лосю примерно 1/4 часть туши приходила в негодность из-за гематомы. Тысячи охотников, имеющих этот калибр, согласятся со мной. «Васька» мне ничего не говорил, я все прошел на практике.

Познания в баллистике у меня небольшие, но я уверен, что при кривых руках не надо кивать на оружие. Проще, конечно, не принимать во внимание охотников, имеющих карабины такого калибра.

С.А. СМИРНОВ,
старший егерь

1 ноября 2012 в 00:00

www.ohotniki.ru

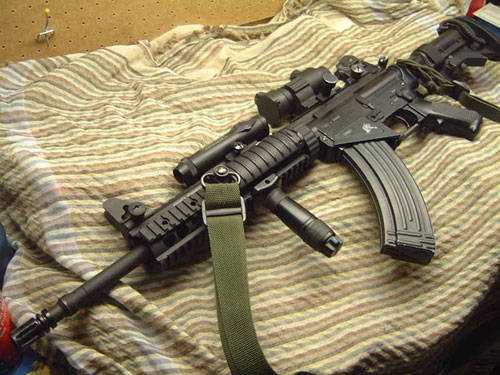

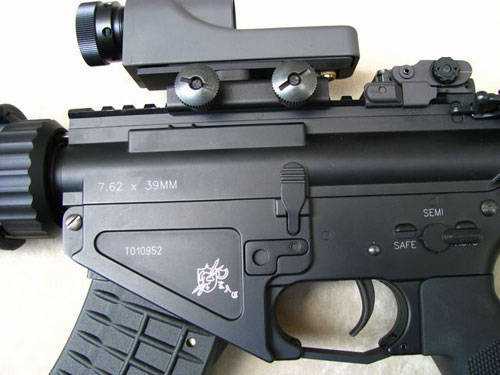

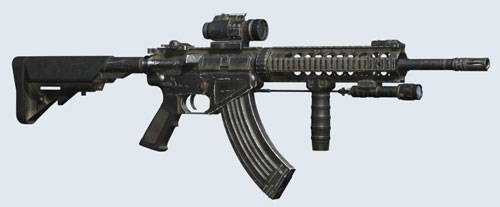

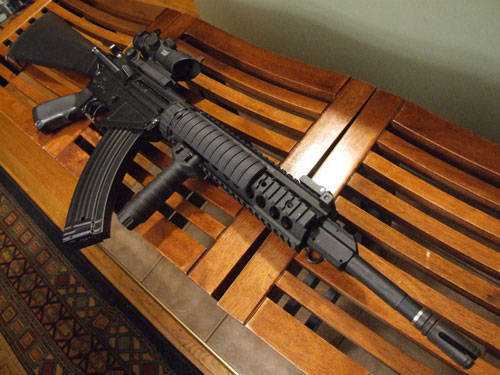

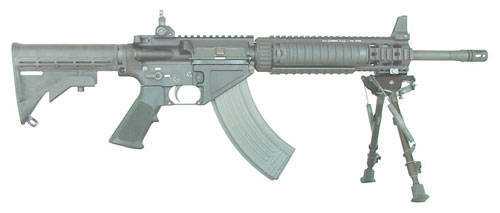

7,62 мм карабин SR-47

В ходе операции «Несокрушимая свобода», которую США уже несколько лет проводят в Афганистане, американским военным, в основном спецподразделениям, время от времени все-таки приходится вести активные боевые действия.


В ходе ведения автономных действий в горах спецназ США столкнулся с проблемой нехватки боеприпасов: предусмотренного боекомплекта, как оказалось, катастрофически не хватало. Трофейными же боеприпасами не позволяла пользоваться несовместимость патронов и магазинов американского оружия с оружием их очередного противника. Основным оружием моджахедов является легендарный Калашников под патрон 7,62 мм., произведенный, помимо России, в самых разных странах - Китае, Пакистане и др. Поэтому Командованием Сил Специальных операций США (US SOCOM) было принято решение о создании подходящего под патроны и магазины АК-47 и АКМ оружия и выдан заказ на разработку и создание новой штурмовой винтовки для нужд спецназа.

Фирмой «Knight’s Armament» в спешном порядке такая винтовка была создана, она получила обозначение SR-47 и вскоре попала в Афганистан.

Автомат SR-47 представляет собой модификацию карабина M4A1, который в свою очередь, по сути, является облегченной и уменьшенной копией штурмовой винтовки М16А2, разработанной конструктором Юджином Стонером. Главной особенностью нового оружия стало использование в нем советских патронов 7,62 х 39 мм образца 1943 г из магазинов от автоматов АК-47 и АКМ.

Конструкция SR-47 похожа на конструкцию карабина M4A1. Автоматика на основе газового двигателя и работа механизмов идентичны. Разборка и сборка производятся в том же порядке.


Тактико-технические характеристики SR-47

Калибр - 7,62 мм
Патрон - 7,62 х 39 мм обр. 1943 г.
Начальная скорость полёта пули, м/с - 710
Длина со сложенным прикладом, мм - 757
Длина с разложенным прикладом, мм - 838
Длина ствола, мм - 370

Питание - магазин емкостью 30 патронов
Масса без магазина, кг - 2,5
Темп стрельбы, выс/мин – 700-900

Но некоторые изменения все-таки были внесены, ствол и патронник были спроектированы под патрон 7,62 х 39 мм. Заново была спроектирована приемная горловина, представляющая собой полушахту, а не шахту, как в M4A1, в которую можно вставлять магазин от автоматов Калашникова АК и АКМ. Приемная горловина снабжена защелкой, а также специальной пружиной, которая после нажатия на кнопку фиксатора выталкивает магазин из автомата вниз, что несколько ускоряет процесс смены магазинов

Цевье оружия оборудовано системой RIS (Rail Interface System - интерфейсная система направляющих), имеющей 4 направляющих типа Picatinny для крепления различных аксессуаров (ЛЦУ, гранатомет, ручка и др). Съемные прицельные приспособления устанавливаются на верхнюю направляющую цевья и ствольной коробки. Телескопический выдвижной приклад по конструкции аналогичен прикладу карабина М4А1. На стволе возможна установка ПБС или штык-ножа.

Создание гибрида SR-47 позволило сохранить привычные американским военным органы управления оружием, методы его использования и обслуживания при возможности применения патронов 7,62 х 39 мм и магазинов от автоматов АК и АКМ. По сравнению со штатным карабином М4А1, автомат SR-47 показал большую эффективность, так как 7,62-мм патрон обеспечивает повышенное убойное и останавливающее действие, а по сравнению с АК-47 – большую точность из-за использования конструкции карабина М4.

Но, как и следовало ожидать, SR-47 унаследовал не только плюсы своих «старших братьев» М16 и M4. SR-47 имел серьезные проблемы с надежностью и быстрым загрязнением, сильно уступая по этим показателям АК и АКМ.

На вооружение армии США штурмовая винтовка SR-47 принята не была, в серийное производство она также не попала, было изготовлено по разным данным всего несколько экземпляров, 6 или 7 штук.


topwar.ru

Винтовка снайперского назначения МЦ-116М калибра 7.62 мм » Военное обозрение

Основное предназначение винтовки МЦ-116М - поражение различных появляющихся, движущихся одиночных целей, открытых или маскированных. Применяется во всех климатических условиях, температурные характеристики применения ± 50 градусов.
Винтовка является основным вооружением стрелка-снайпера. При стрельбе на большие расстояния используется прицельное приспособление ПОСП 8х42. Стрельба ведется боеприпасами со снайперской пулей, имеющей стальной сердечник 7Н1. Запирание канала ствола, открытие огня, отпирание ствольного канала, отражение с извлечением гильзы, подача следующего боеприпаса в патронник происходит вручную, перемещая затвор оружия. Для устойчивости в прицеливании и дальнейшем производстве стрельбы в конструкции винтовки присутствуют сошки, регулируемые по высоте. Используется в спецвойсках МВД и ВС РФ.

Конструкция винтовки
Ствол со ствольной коробкой состоит из коробки, ствола, целиков, мушки и пламегасителя щелевого типа. На дульном участке ствола прикреплена штифтом мушка на стойке, при перемещении винтовки она находится в сложенном состоянии. Ствол с коробкой соединен прессовым методом и зафиксирован двумя штифтами. Ствол винтовки – свободноплавающего типа. Затвор состоит из боевой личинки, рукояти с затвором, пружины ударника, ударника, планки с пружиной, фиксатора и вкладыша. Запирание винтовки происходит с поворотом затвора , на котором имеются 2 боевых выступа. Немного изогнутая рукоять затвора после запирания находится сверху спусковой скобы. Винтовка имеет новое ложе с укороченным цевьем, приклад с пистолетной шейкой. Приклад имеет регулирование по длине и высоте. Цевье имеет направляющую, на которую устанавливают сошку. Ударный механизм расположен в затворе, взвод ударника происходит отпиранием стволового канала, выступающий хвостик ударника исполняет роль указателя взведения. Механизм спуска выполнен отдельно на основании. Обеспечен регулируемым усилием спуска 1.5-2.55 кгс, изменяемой длиной хода крючка 0.5-2 миллиметра. Приспособления для ведения прицельной стрельбы крепятся к винтовке с помощью съемных кронштейнов. Кроме стандартного оптического приспособления, возможно использование ночного прицела. Несмотря на то, что снайперский боеприпас 7Н1 немного уступает по характеристикам точности спортивному боеприпасу «Экстра» от винтовки спортивного назначения МЦ-116, но по меткости винтовка с магазином на 10 боеприпасов МЦ-116М опережает самозарядную спортивную МЦ-116. Как показали испытания и по сообщениям стрелков из МЦ-116М, точность винтовки превосходит точность известной винтовки снайперского назначения СВД.

Основные характеристики:
- год разработки 97;
- разработчик конструкторское бюро СОО;
- используемый калибр 7.62 мм;
- вес с присоединенным магазином 6.5 килограмм;
- длина 125 сантиметров;
- ствол 65 сантиметров;
- длина крючок-плечо, регулируемая 34-37 сантиметров;
- опора плеча регулируемая вверх-вниз 3 сантиметра, влево – вправо ± 0.6 сантиметра;

Комплект винтовки:
- винтовка;
- один магазин 6В1 на 10 боеприпасов;
- одно прицельное снайперское приспособление ПОСП 8х42;
- одна сошка Сб4;

- одно противомиражное устройство Сб6;
- один чехол МЦ-116М Ч;
- оборудование для обслуживания: 2 отвертки, 2 ключа, ершик щетинистый, 3 выколотки, масленка, протирка и шомпол.

topwar.ru

Укороченный охотничий карабин Ruger 7,62х39

Охотничий карабин теперь предлагается в  калибре 7,62х39мм. Компания Sturm, Ruger & Company, Inc. этой осенью выпустила  охотничий карабин Ruger  калибром  7,62х39 мм. Защелка магазина расположена перед  предохранителем  для более удобного обращения. Карабин оснащен компактным 5-зарядным магазином.

По словам президента и главного исполнительного директора компании Ruger Крисса Килла, карабины, представленные в популярном калибре 7,62 × 39, востребованы клиентами, и они с гордостью представляют новый охотничий карабин в калибре 7.62х39мм.  Американский  карабин Ruger, модель Ranch, компактен, точен и разворотист. Короткий ствол, всего 41см., имеет стандартную резьбу на дульном срезе М15 под установку дополнительных устройств (ДТК или пламегасителя), в базовой комплектации на резьбе защитная гайка. Как и все охотничьи карабины серии Ruger, эта новая модель  оснащена УСМ Ruger Marksman Adjustable ™ и запатентованную Ruger систему Power Bedding® для более прогнозируемого спуска.

Выбор карабина, поставляемой с 5-зарядным съемныммагазином, скорее всего является результатом того, что компания выходит на рынки в штатах, где есть запреты на магазины с большой вместимостью.

О плюсах и минусах съемного магазина можно прочить в статье “Магазин в охотничьем оружии”.



Технические характеристики
Цвет карабина Черный матовый, ложе серое
Особенности Без прицельных приспособлений, предустановленна планка Пикаттини
Длинна ствола 41 см.
Общая длинна карабина 94 см.
Материал изготовления Нержавеющая сталь
Вместимость магазина 5 патронов
Шаг нарезов ствола 254 мм, правые
Вес карабина 2,67 кг.
Усилие спуска 1 кг.

Больше по теме: Маузер M12 Extreme

Бюджетный карабин MERKEL MHR 16

Похожее

charlifox.ru

Многозарядный карабин модели 56, калибр 7,62 мм

Хотя после второй мировой войны в Китае было начато производство автоматов различных моделей, а с 1950 года это оружие выпускалось большими партиями, полиция страны все еще была вооружена карабинами модели 53, производство ко­торых было начато в 1953 году и прекращено несколько лет спустя. Оружие этого типа было изготовлено по образцу совет­ского карабина модели 44 и сейчас относится к резервному фонду вооружения китайской армии.

Карабин модели 53 является многозарядным оружием с цилиндрическим затвором. Магазин, расположенный в сред­ней части ложи, вмещает 5 патронов и заряжается обоймой. Если затвор дослан вперед, а его рукоятка повернута вправо, то оружие заряжено и готово к стрельбе. Чтобы поставить его на предохранитель, замочек должен быть оттянут назад и по­вернут вправо. После каждого выстрела оружие должно быть перезаряжено.

Карабин имеет регулируемый прицел со шкалой, по кото­рой отрезками по 50 м может быть установлена дальность стрельбы. На правой стороне ствола расположен четырех­ гранный штык, который во время боевых действий откиды­вается вперед. Длина оружия с откинутым штыком составляет 1327 мм. Практический темп стрельбы, в зависимости от сте­пени обучен ности стрелка, составляет от 10 до 15 выстр./мин.

Характеристики: многозарядный карабин модели 53
Калибр, мм — 7,62
Начальная скорость пули (v0), м/с — 765
Длина оружия, мм — 1029*
Темп стрельбы, выстр./мин — 10
Подача боеприпасов — встроенный магазин на 5 патронов
Масса в заряженном состоянии, кг — 4,03
Масса в незаряженном состоянии, кг — 3,90
Патрон — 7,62×54 R
Длина ствола, мм — 520
Нарезы/направление — 4/п
Прицельная дальность, м — 1000
Дальность эффективного действия, м — 400

Похожие записи:

tsdr.ru

Модификация винтовки «Арисака» под патрон 7,62х39 мм (Китай) » Военное обозрение

До определенного времени Китай не располагал развитой оружейной промышленностью, из-за чего ему приходилось полагаться только на поставку зарубежных вооружений. Впоследствии с помощью зарубежных стран удалось наладить производство различного вооружения, однако и после этого не произошло полного отказа от импортного оружия. Так, некоторые имеющиеся образцы переделывались по новым проектам и продолжали использоваться в армии, постепенно уступая свое место более новому оружию. Одним из примеров такого подхода к сохранению оружия стал проект переделки японских винтовок «Арисака» под новый патрон.

В пятидесятых годах китайская промышленность начала производство нескольких типов стрелкового оружия советской разработки, предназначавшихся для использования промежуточного патрона 7,62х39 мм. В связи с этим на вооружение Народно-освободительной армии Китая поступили копии автомата Калашникова, ручного пулемета Дегтярева и самозарядного карабина Симонова. АК, РПД и СКС постепенно становились основным оружием армии, вытесняя имеющиеся образцы. Тем не менее, командование армии не решилось полностью отказываться от устаревших вооружений. Более того, часть этого оружия должна была пройти модернизацию и продолжить службу.


После окончания Второй мировой войны в распоряжении китайских вооруженных сил оставалось большое количество японского вооружения, в том числе винтовки «Тип 38» или «Арисака». Как и другое оружие зарубежного производства, японские винтовки активно использовались китайскими солдатами в течение нескольких следующих лет. Тем не менее, со временем начали появляться проблемы с боеприпасами: оккупанты оставили значительное количество патронов 6,5х50 мм SR, однако запасы со временем уменьшились. Схожим образом обстояло дело и с другим оружием, поставлявшимся из-за рубежа вместе с патронами.
Модернизированные винтовки разных серий

Для решения сложившейся проблемы была предложена оригинальная идея. Имеющиеся в наличии образцы оружия предлагалось переделывать под советский промежуточный патрон, производство которого уже было налажено в Китае. Благодаря этому появлялась возможность сохранить имеющееся оружие, сократить затраты на его модернизацию, а также застраховать себя от возможных проблем с боеприпасами в будущем. В программу подобной модернизации были включены несколько типов оружия, в том числе японские винтовки «Арисака».

Винтовки «Тип 38» японского производства представляли собой несамозарядное оружие с продольно-скользящим затвором и магазинным боепитанием. Какая-либо автоматика не предусматривалась. Подобные особенности винтовок в определенной мере упростили их переделку, поскольку отпала необходимость в перенастройке автоматики под новый патрон. Кроме того, появилась возможность обойтись лишь использованием нескольких новых деталей, в том числе заимствованных у другого оружия.

Фактически вся модернизация винтовки заключалась в замене ряда деталей с учетом иных размеров нового патрона. Несмотря на меньший калибр (6,5 мм при диаметре пули 6,7 мм), винтовочный патрон японского образца имел большую длину – 75,7 мм против 55,5 мм советского боеприпаса. При этом советский промежуточный патрон имел более короткую гильзу (39 мм против 50 мм), а максимальные диаметры боеприпасов отличались примерно на 0,6 мм. Также имелась заметная разница в весе патронов, однако она, равно как и другие параметры (масса пороха, начальная скорость пули, дульная энергия и т.д.), в рамках данной модернизации не имела значения.


Винтовка "Арисака" в базовой конфигурации

В ходе разработки проекта переделки винтовок «Тип 38» было решено не использовать имеющиеся стволы. Рассверливание канала ствола до нужного калибра посчитали нецелесообразным, из-за чего имеющиеся винтовки должны были комплектоваться новыми стволами. В качестве основы для нового ствола был взят соответствующий агрегат от самозарядного карабина СКС, который недавно начали производить в Китае по советской лицензии. Такой ствол имел нарезной канал и патронник, предназначенные специально для советского промежуточного патрона. По разным данным, применялись как исходные стволы для СКС длиной 520 мм, так и их удлиненные версии.

Ствол предлагалось закреплять в ствольной коробке и присоединять к деревянной ложе при помощи нескольких винтов и хомутов. При этом конструкция креплений, в сравнении с винтовкой «Арисака», не менялась. Ввиду меньшей длины ствола ложи при переделке укорачивались за счет передней части. На сохранившейся детали также мог проделываться паз для штыка. Прочие элементы деревянной ложи не претерпевали изменений и сохраняли шейку с пистолетным выступом, приклад и т.д. По некоторым данным, часть винтовок по ряду причин получала новые деревянные детали, незначительно отличавшиеся от оригинальных. Вероятно, это было связано с плохим состоянием имеющихся деталей и необходимостью сохранения в целом работоспособных винтовок в строю.

Винтовка «Тип 38» имела продольно-скользящий затвор с боковой рукояткой. При модернизации было решено сохранить этот узел, а также не менять принцип его действия. При этом понадобилось доработать экстрактор в связи с иной конструкцией гильзы. Сохранялся и сравнительно простой ударно-спусковой механизм с возможностью блокировки. Работа этих узлов винтовки почти не зависела от типа патрона, что позволило оставить их без значительных изменений.


Затвор и подаватель магазина доработанной винтовки

Заметным доработкам подвергся магазин базового оружия. В исходной конфигурации винтовка «Арисака» имела неотъемный коробчатый магазин на 5 патронов 6,5х50 мм SR. Известно, что магазины винтовок обновлялись несколькими способами, из-за чего конструкция систем боепитания разных образцов могла заметно отличаться. Главной задачей доработки магазина было обеспечение работы деталей при использовании менее длинного патрона 7,62х39 мм. Для этого использовались несколько основных идей.

В зависимости от серии магазин мог получать новую пружину, доработанный подаватель и/или задний упор. При помощи этих деталей «короткие» патроны прижимались к передней стенке магазина и оставались в таком положении до момента подачи на линию досылания. Также упоминаются образцы доработанных винтовок с неполным составом новых деталей магазина. Так, одни винтовки получали задний упор и доработанный подаватель, прочие комплектовались лишь укороченным подавателем, а сечение рабочего объема магазина оставалось без изменений. Как и ранее, в магазин входило лишь пять патронов.

Несмотря на применение нового патрона, принцип действия оружия оставался прежним. Для подготовки к выстрелу требовалось повернуть рукоять затвора на 90° против часовой стрелки и отвести его назад. При обратном движении затвор захватывал верхний патрон из магазина и отправлял его в патронник. Далее поворотом затвора по часовой стрелке производилось запирание ствола перед выстрелом. Для извлечения стреляной гильзы и досылания нового патрона следовало повторить эту операцию. Отстреляв магазин, зарядку, по некоторым данным, приходилось осуществлять вручную и без использования обойм.


Детали магазина с укороченным подавателем

Доработки механизмов винтовки, прежде всего магазина и экстрактора, оказались весьма удачными. При значительном изменении габаритов патронов работоспособность систем осталась на прежнем уровне. Неправильная работа механизмов была крайне редкой, что позволяло уверенно вести огонь в течение длительного времени.

Обновленные винтовки должны были использовать новый патрон, который по своей баллистике отличался от базового 6,5х50 мм SR. Несмотря на это, авторы проекта модернизации решили не оснащать винтовки новыми прицельными приспособлениями. На стволе сохранялась мушка на небольшой стойке, а над казенной частью ствола оставался открытый механический прицел, предназначенный для «старого» патрона. Из-за этого новая пристрелка могла не дать ожидаемых результатов, а при прицеливании следовало брать поправки не только на ветер и т.д., но и на тип патрона. Без таких поправок точка прицеливания и точка попадания значительно расходились.

По-видимому, модернизация винтовок японского производства велась по нескольким схожим проектам одновременно, из-за чего разные образцы такого оружия могут иметь заметные отличия, как внутренние, так и внешние. К примеру, известно о существовании значительного числа винтовок «Арисака» с новыми штыками. Получив советскую документацию на оружие, китайская промышленность также начала выпускать штыки для него. Так, лицензионные карабины СКС комплектовались ножевидными и игольчатыми штыками, причем последние выпускались в больших количествах.

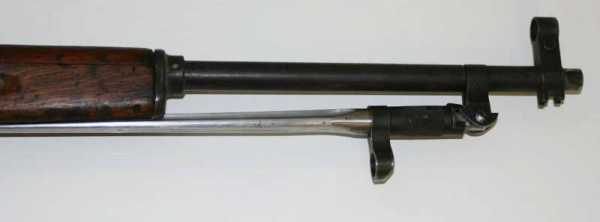

Игольчатый неотъемный штык в походном положении

Часть подобных неотъемных штыков с трехгранным игольчатым клинком устанавливалась на модернизируемые винтовки «Тип 38». Благодаря оригинальному шарнирному креплению с защелкой имелась возможность буквально за пару секунд перевести штык в боевое (направлен вперед) или походное (уложен под стволом) положение. Стоит отметить, что подобными игольчатыми штыками также комплектовались и различные модификации автомата АК, производившиеся в Китае.

До начала полномасштабной программы модернизации стрелкового оружия в НОАК применялись винтовки, карабины, пулеметы и т.д. нескольких разных моделей под различные патроны. К середине пятидесятых эта проблема была частично решена: на вооружение приняли несколько новых образцов под единый промежуточный патрон. Одним из способов подобной модернизации вооружения стала переделка винтовок «Арисака», имевшихся на складах в большом количестве. По мере изготовления и поставок новых автоматов и карабинов винтовки сохраняли свое место в войсках, но постепенно выводились из эксплуатации, отправляясь на хранение или утилизацию. Со временем старые винтовки были полностью заменены новыми автоматами. К настоящему времени винтовки «Тип 38» японского производства, переделанные китайской промышленностью под советский патрон, считаются настоящей редкостью.

По материалам сайтов:
http://forgottenweapons.com/
http://world.guns.ru/
http://forums.gunboards.com/

Фотообзор нескольких образцов доработанных винтовок:
http://forgottenweapons.com/rifles/arisakas-in-7-62x39mm/

topwar.ru
