Патрон .45 ACP | Lockwork

Боеприпас .45 ACP является результатом опыта боевых действий американского экспедиционного корпуса во время ведения колониальной войны на Филиппинах с 1899 по 1902 год.

патрон .45 ACP, внешний вид

Практика показала, что тактика ведения огня из оружия 38 калибра, по яростно наступающим аборигенам, с близкой дистанции, является малоэффективной – даже получив несколько ранений, индейцы маро были в состоянии нанести тяжелые увечья солдатам США. Гораздо эффективнее был огонь из револьверов 45 калибра, поражающий противника с первого выстрела.

Краткая характеристика

Созданный в начале ХХ века и ставший уже легендарным патрон 11,43×23 мм с высоким останавливающим действием, имеет свои преимущества и недостатки:

— умеренную отдачу;
— слабую пробивную способность;
— высокую цену:
— невысокую дистанцию полета пули.

Работа над созданием нового патрона началась в 1903 году с объявления Томпсоном и Ла Гардом конкурса по отбору оптимального боеприпаса для короткоствольного личного оружия. В конкурсном отборе, состоявшемся в 1904 году, участвовали боеприпасы различных калибров от ведущих производителей: Eley, Luger, Colt, Webley. На конкурсе принял участие и боеприпас .45, разработанный по заказу компании Colt оружейной фирмой Winchester и Дж.М. Браунингом, который для проведения испытаний переделал пистолет Colt 38 под больший калибр. Представленный на конкурс боеприпас имел латунную бесфланцевую цилиндрическую гильзу, длиной 22,8 мм и диаметром 11,9 мм. Общая длина патрона с пулей, имеющей сферический наконечник и весом 13 г, была 31,98 мм.

По итогам проведения испытаний было принято решение о том, что оптимальным боеприпасом для личного оружия является патрон с пулей 0,45 – только такой калибр способен надежно остановить противника. Кроме того, комиссия пришла к логичному выводу о том, что для уверенного поражения противника простого увеличения калибра стрелкового оружия недостаточно, стрелок должен иметь определенные навыки, уметь вести огонь на поражение.

Военное ведомство США проявило интерес не только к боеприпасу, но и новой модели пистолета, который получил название .45 Colt Pistol model 1905. Огнестрельное оружие не имело предохранителя, и его необходимо было доработать. Параллельно с работами по совершенствованию пистолета, шли работы по модификации патрона, которые велись в расчете на получение правительственного контракта несколькими компаниями.

Итог работы

По итогам испытаний модифицированного боеприпаса, предпочтение было отдано патрону компании Union Metallic Cartridge с длинной гильзы 23 мм и общей длиной 32,3 мм, который начал выпускаться в серийных масштабах с августа 1911 года на арсенале Франкфорда. Новая модель ставшего легендарным пистолета, производящегося в различных версиях и сегодня, в массовом объеме начала производится немного раньше – с марта 1911 года.

Похожее

lockwork.ru

Патрон 5.45х39 | Энциклопедия вооружения

Патрон 5.45х39 мм, Россия

Малоимпульсный промежуточный патрон, разработан в начале 1970-х годов группой советских конструкторов в противовес американскому патрону 5.56х45 (.223 Remington), который в 1960-х годах американцы широко использовали во Вьетнаме.


Тактико-технические характеристики 5,45х39 mm (7Н10, с пулей повышенной пробиваемости)
Калибр, мм — 5,45
Диаметр пули, мм — 5,60
Длина пули, мм — 25,5
Длина патрона, мм — 56,7
Длина гильзы, мм — 39,8
Вес пули, г — 3,61
Вес патрона, г — 10,2
Начальная скорость пули, м/с — 870-890
Дульная энергия, Дж — 1360-1430
Объём камеры заряжания, см — 31,56
Максимальное давление газов, МПа — 294

К началу 1970-х годов советские конструкторы поняли перспективность промежуточных патронов малого калибра: малокалиберная пуля, имея высокую начальную скорость, обеспечивает высокую настильность траектории, обладает хорошей бронепробиваемостью и значительной убойной силой, малый импульс отдачи в момент выстрела благоприятно сказывается на кучности и меткости стрельбы, а уменьшение массы патрона позволяет увеличить носимый стрелком боезапас.

Тогда же начались работы по разработке нового патрона и оружия для его использования. В результате в 1974 году на вооружение Советской Армии принимается комплекс стрелкового оружия, состоящий из патрона 5.45х39, автомата АК-74 (АКС-74) и ручного пулемета РПК-74. Позже к этому семейству присоединился укороченный автомат АКС-74У.

Автоматный патрон 5.45-мм калибра с пулей со стальным сердечником 7Н6 и с трассирующей пулей 7Т3 был разработан под руководством В. М. Сабельникова, группой конструкторов и технологов в составе Л. И. Булавской, Б. В. Семина, М. Е. Федорова, П. Ф. Сазонова, В. И. Волкова, В. А. Николаева, Е. Е. Зимина, П. С. Королева и др.

Пуля 5.45-мм патрона разработана «на грани устойчивости», т. е. она устойчиво летит в воздухе и начинает «кувыркаться» при попадании в более плотную среду — в живые ткани, дерево и т. д. Это достигнуто за счет смещения центра тяжести к донной части пули.

Для обеспечения потери устойчивости пули в плотной среде сердечник пули расположен в оболочке пули с зазором в передней части пули. Перед сердечником и рубашкой в передней части имеется пустота, обеспечивающая смещение центра тяжести пули и неустойчивость в плотной в сравнении с воздухом среде.

Гильза патрона бутылочной формы, биметаллическая, без выступающего фланца, стальная, лакированная. Дульная энергия патрона 5.45х39 составляет 1360-1430 Дж.

Виды патронов 5.45х39:
— Холостой (7X3) с пластиковой пулей массой 0,22-0,26 г. Имеет заряд специального быстрогорящего пороха массой 0,24 гр.
— «Т» — трассирующий (7T3). Пуля повышенной бронепробиваемости (с закалённым стальным сердечником). Зеленая вершина пули.

— «ПС» — с пулей со стальным сердечником (индекс 7Н6, 7Н6ВК) массой 3,30-3,55 гр. C 1986 года выпускаются с термоупрочненным (до 60 HRC) стальным (65Г) сердечником цилиндрической формы. Пуля без окраски.
— Патрон для стрельбы из оружия с приборами бесшумной стрельбы (индекс 7У1) содержит пулю массой 5,15 гр., которая имеет начальную скорость 303 м/с. Окраска — черная вершина пули с зеленым ободком.
— Учебный (без заряда). Отличается наличием четырех продольных выштамповок на гильзе и двойного кольцевого обжима пули в дульце гильзы.


Патрон 5.45х39 7Х3


Патрон 5.45х39 7Т3


1. 5.45х39 7Н6
2. 5.45х39 7Н24
3. 5.45х39 7Н10
4. 5.45х39 7Н22

В 1993 году выпущен патрон ПП (7Н10) с штампованным сердечником из специальных сортов сплавов типа сталь 70 или 75 (пуля повышенной пробиваемости), пуля которого массой 3,49-3,74 гр. пробивает на дистанции 100 метров 16-мм стальную плиту, элементы бронежилетов из титановых сплавов на дистанции 200 метров. Лак-герметизатор темно-фиолетового цвета, в отличие от красного в 7Н6.

Используется штампованный заостренный сердечник, имеющий короткое оживало, а нос сердечника имеет плоскую площадку диаметром около 0,8 мм. В 1994 г. был разработан и принят к производству патрон с модернизированной пулей 7Н10 повышенной мощности, главное отличие которой заключается в том, что полость в носовой части заполнена свинцом, что исключило затягивание оболочки в отверстие, пробиваемое в преграде сердечником.

При контакте с преградой давлением свинца, сжатого между головной частью сердечника и пульной оболочкой, последняя разрушается. Такое устройство исключает затягивание частей оболочки в пробоину, чем повышается пробивная способность пули.

В 1998 г. разработан и принят на вооружение патрон БП (7Н22) с бронебойной пулей массой 3,68 гр., которая пробивает бронеплиту толщиной 5 мм на дистанции 250 метров. В пуле 7Н22 применен остроконечный сердечник, изготовленный из высокоуглеродистой стали У12А, методом резки с последующим шлифованием оживальной части. Лак-герметизатор красного цвета, пуля имеет носик черного цвета.

ФГУП ПО «Вымпел» (г. Амурск) производит патрон 7Н24 с бронебойной пулей массой от 3,93 до 4,27 гр., скоростью 840 м/с.

— Образцовый патрон — предназначен для сравнительной проверки баллистических характеристик хранящихся на складах патронов. Соответствует штатному патрону (7Н6), но изготовлен с повышенной точностью. Носик пули окрашен в белый цвет.
— Патрон с усиленным зарядом (УЗ) — вся пуля целиком черного цвета.
— Патрон высокого давления (ВД) — вся пуля целиком желтого цвета.
спортивно-охотничьи патроны 5.45х39

— Патрон 5.45х39 (5.45х40) СН-П для комплекса СОНАЗ ТП-82. Пуля первоначально имела свинцовый сердечник и оголение оболочки в головной части, впоследствии — стальной сердечник и отверстие в головной части. Масса пули 3,6 гр., начальная скорость — 825-840 м/с.

Кроме боевых патронов 5.45х39 выпускаются также спортивно-охотничьи патроны 5.45х39, но выпускаются они только на экспорт.

Малоимпульсный патрон 5.45х39 повысил эффективность индивидуального стрелкового оружия в 1,5 раза. Впрочем, несмотря на все достоинства малокалиберных патронов, и российский 5.45х39 и американский 5.56х45 имеют один серьезный недостаток: малокалиберные пули склонны к рикошетированию.

В целом патрон 5.45х39 оказался довольно удачным. Несмотря на меньшую по сравнению с американским патроном мощность он не уступает ему в эффективности.

Основные характеристики пуль калибра 5,45 мм
Тип пули7Н67Н6
термоупр-ый
сердечник
7Н107Н10
модерн.
7Н22
Вес сердечника, г.
1,43
1,431,801,721,75
Вес пули, г.3,433,433,603,623,69
Материал сердечникасталь 10сталь 65Г, 70, 75сталь 70, 75сталь 70, 75сталь У12А
Наличие свинца
в головной части пули
нетнетнетестьесть

worldweapon.info

Патрон .45 Schouboe | Энциклопедия вооружения

Патрон .45 Schouboe / 11.35×17 SR Schouboe, 1902, Дания

Тактико-технические характеристики 11.35×17 SR Schouboe:
Калибр, мм — 11.35×17
Длина патрона, мм — 28,98
Длина гильзы, мм — 18,12
Диаметр ведущей части пули, мм — 11,33
Диаметр плеча гильзы, мм — 11,96
Диаметр основания гильзы, мм — 12,01
Диаметр фланца гильзы, мм — 11,98
Толщина фланца гильзы, мм — 1,10

Масса пули, г — 4,2
Начальная скорость пули, м/с — 500

В первом десятилетии ХХ века ведущий инженер копенгагенской компании Dansk Rekylriffel Syndakat (DRS) Йенс Шоубоэ (Jens Torring Schouboe) предложил для вооружения армии автоматический пистолет калибра 11.35 мм, ставший известный с обозначением Schouboe M1907.

Пистолет системы Schouboe имел конструкцию со свободным затвором. Но мощный армейский патрон был не совместим со свободным затвором пистолета, который обладал достаточно малой массой. Тогда Шоубоэ придумал оригинальный выход из положения – сделать патроны к своему пистолету с деревянными пулями.

Патрон, получивший обозначение .45 Schouboe был разработан Jens Schouboe в сотрудничестве с известной немецкой компанией DWM (Deutsche Waffen und Munitionsfabriken).

Патрон .45 Schouboe (11.35×17 мм) состоял из гильзы, капсюля центрального боя, заряда и пули. Латунная гильза цилиндрической формы имела проточку и снаряжалась очень легкой пулей весом всего 4,2 грамма. Пуля состояла практически из одной медно-никелевой рубашки, деревянного сердечника и алюминиевой донной втулки.

Крупнокалиберная пуля развивала начальную скорость около 500 м/с, но из-за ее небольшой массы отдача оружия была минимальной. Двигаясь достаточно быстро, такая пуля успевала покинуть канал ствола, прежде чем начинал открываться затвор оружия. Остаточного давления пороховых газов хватало для перезарядки пистолета без вреда для него.

Пистолет Schouboe M1907 испытывался в нескольких странах, в том числе в Великобритании и в США, но нигде не был принят на вооружение. Основными его недостатками, препятствовавшими этому, были слишком легкая пуля, свободный затвор и невысокая точность боя, причиной которой явились та же легкая пуля.

Серийно пистолеты производились на Датской оружейной фабрике «Dansk Rekylriffel Syndakat» с 1907 по 1917 год. Общее количество выпущенных пистолетов Schouboe M1907 составило менее 500 единиц. Большую часть «DRS» пожертвовало в качестве наградных пистолетов и призов для выпускников датских военных училищ; некоторое количество было преподнесено в качестве подарков высокопоставленным чиновникам, от которых зависела судьба пулемета «Madsen», также созданного Шоубоэ.

Производство патронов .45 Schouboe к этому пистолету было налажено датской компанией DRS (Dansk Rekylriffel Syndakat) и германской фирмой DWM (Deutsche Waffen und Munitionsfabriken), где их выпуск был прекращен в начале 1920-х годов.

Патрон .45 Schouboe известен с обозначениями:
11.35 Schouboe Rimless / .45 Schouboe / 11.35 Danish Schouboe / 11.35×17 SR Schouboe / 11.35 mm Schouboe Selbstlade-Guns / 11.35 mm Schouboe Auto / 11.45 Schouboe / 11.5 Rohde / 11 mm Danish / DWM 192B / DWM 192C / SAA 7350 / XCR 11 023 CGC 010 / EB 167


worldweapon.info

Автоматный 5,45-мм патрон калибра 5,45х39 — Патроны

Автоматный патрон 5,45х39
В статье автоматный 5,45-мм патрон калибра 5,45х39 представлены:
— Патрон с пулей со стальным сердечником Пс.
— Патрон с пулей повышенной пробиваемости ПП.
— Патрон с бронебойной пулей БП.
— Патрон с бронебойной пулей БС.
— Патрон с трассирующей пулей Т.
— Патрон с пулей пониженной рикошетирующей способностью ПРС.
— Холостой патрон с пластиковой пулей-имитатором.
— Холостой патрон модернизированный.
— Учебный патрон.
— Патрон со свинцовым сердечником для спортивно-охотничьего оружия.

История создания отечественного автоматного патрона калибра 5,45 мм началась еще в конце 1950-х годов, когда до руководства Советского Союза дошла информация о активных разработках аналогичного стрелкового комплекса в США в 1957 году и позже принятой на вооружение штурмовой винтовки AR-15 под собственный малокалиберный патрон 5,56х45 мм (М193). Сразу же по заданию ГАУ на НИИ-61 в рамках НИР “Легкость” начались собственные работы по созданию аналогичного стрелкового комплекса. Изначально по НИР калибр патрона был выбран в диапазоне 4,5 мм, 5,6 мм, 6,5 мм, но исследования показали, что наиболее оптимальным по многим показателям является патрон с пулей калибра 5,6 мм.
Проведенные многосторонние эксперименты показали, что для соотношения импульса отдачи, веса пули, настильности траектории и баллистического коэффициента пули необходимо выбрать калибр от 5,0 до 5,7 мм.
В итоге наименьшим калибром пули позволяющим поместить в ее оболочку стальной сердечник и при этом обеспечить высокие пробивные качества и настильности траектории был выбран 5,45 мм.

В итоге на базе ЦНИИТОЧМАШ, г. Климовск в начале 1970-х годов, “рождается” собственный автоматный патрон. . Окончательный вариант патрона принят в 1974 году под индексом 7Н6 и имел в своей конструкции стальную лакированную гильзу, капсюльное гнездо имело два затравочных отверстия с наковальней и капсюль по типу “Бердан” марки КВ-16 диаметром 5,06 мм. Пуля длиной 25,5мм и массой 3,42г. имела стальной тупоконечный сердечник из стали марки СТ10, в носовой части перед сердечником имелась технологическая полость. До 1978 года 5,45-мм пули изготавливались методом загиба краев оболочки внутрь. В целях оптимизации и снижения трудоемкости в производстве пуль со стальным сердечником было предложено производить пули без последующего загиба оболочки. После проведенных исследований, было сделано заключение, что данный метод никак не влияет на характеристики пули в момент выстрела, в результате чего начиная с 1978 года заводы начали производить пули без загиба оболочки.

5,45-мм пули патрона 5,45х39 7Н6 со стальным сердечником:

1. Пуля производства до 1978 года с загибом краев оболочки.
2. Пуля произведенная после 1978 года с прямыми краями оболочки

Помимо патрона 7Н6 со стальным сердечником, параллельно отрабатывался патрон с трассирующей пулей 7Т3 с длиной 26,85 мм. Но при стрельбе патронами с трассирующими пулями была выявлена неудовлетворительная кучность. После серии исследований факторов, которые могли влиять на кучность стрельбы, пришли к выводу, что на кучность влияет конструктивная особенность, а именно длина ведущей части пули. Дальнейшие исследования показали, что уменьшение изначальной длины на 1,5 мм значительно улучшают показатели по кучности, сопряженной с патроном 7Н6. Таким образом в 1976 году выпуск патронов производился уже с пулями которые были укорочены на 1,5 мм и их длина составляла 25,35 мм.

Патрон с пулей ПС.

Индекс ГРАУ 7Н6, 7Н6М.
-Длина патрона — 56,6-57,0мм.
-Масса патрона — 10,2-10,4г.
-Tип пороха — бездымный, пироксилиновый.
-Марка пороха — Сф033фл.
-Масса порохового заряда — 1,43-1,45г.
-Масса пули — 3,40-3,42г.
-Длина пули — 25,50-25,65мм.
-Материал оболочки пули — сталь, плакированная томпаком.
-Материал сердечника пули — инструментальная сталь СТ10, СТ65Г, СТ70, СТ75.
-Масса сердечника пули — 1,42-1,45г.
-Начальная скорость пули — 870-910м/с.

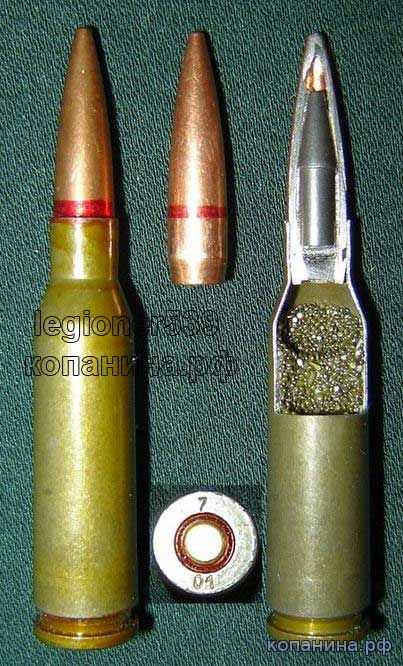

Патрон с пулей повышенной пробиваемости ПП
.
В 90-е годы основным направлением в разработках и в модернизации имеющихся на вооружении боеприпасов было увеличение пробивной способности пуль за счет изменения их конструкции. Помимо разработок винтовочных патронов с пулей повышенной пробиваемости, были разработаны и 5,45-мм автоматные патроны с пулями увеличенной пробивной способности. Так по крупной опытно конструкторской работе под индексом «Замок», параллельно отрабатывались как винтовочные, так и автоматные патроны с пулями повышенной пробиваемости. Разработкой 5,45-мм пули ПП занимались на Барнаульском станкостроительном заводе. В основе конструкции лежит увеличение длины стального сердечника, который сужался к носовой части пули, увеличилась и масса самой пули за счет сердечника большей длинный, а также заполнением свободного пространства в носовой части пули свинцом. Данная конструктивная особенность пули позволила увеличить пробивные способности до 1,5-2 раз выше, чем у патрона с пулей 7Н6. Новый патрон с пулей повышенной пробиваемости получил индекс 7Н10 и принят на вооружение армии в 1995 году.

Длина патрона — 56,6-57,0мм.
-Масса патрона — 10,55-10,64г.
-Tип пороха — бездымный, пироксилиновый
-Марка пороха — Сф033фл.
-Масса порохового заряда — 1,49-1,51г.
-Масса пули — 3,56-3,62г.
-Длина пули — 25,50-25,65г.
-Материал оболочки пули — сталь,
плакированная томпаком.
-Материал сердечника пули —
инструментальная сталь , СТ70, СТ75.
-Масса сердечника пули — 1,72-1,80г.
-Начальная скорость пули — 900-960м/с.

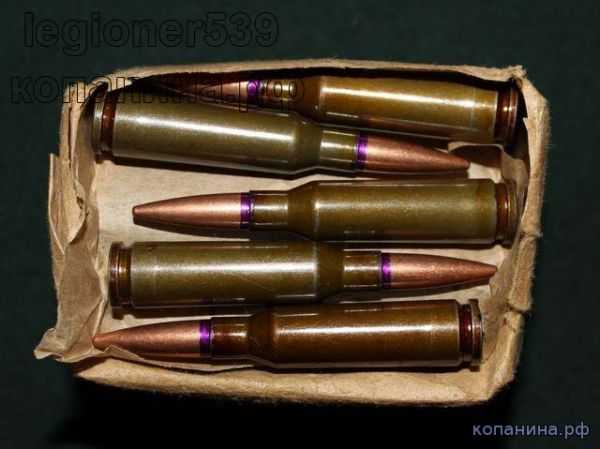

Упаковка на 30шт. патронов с пулей повышенной пробиваемости

Кроме разработок пуль к 5,45-мм автоматному патрону по методу удлинения формы сердечника и методов его обработки, предлагался также вариант изменения формы головной части стального сердечника за счет его заострения по аналогии с бронебойными пулями винтовочных патронов, а также его термообработки, что позволяло достичь его высокой прочности. Данные методы обработки сердечника позволили еще больше повысить пробивную способность пуль, в результате в 1998
году патрон принимается на вооружение под индексом 7Н22, а его производство
начато на Барнаульском патронном заводе №17 в 2002 году. Изыскания вариантов повышения пробивных свойств пуль патрона 5,45х39 продолжались, так в 1998 году на базе ЦНИИТОЧМАШ при участии Амурского завода «Вымпел» был разработан патрон с пулей, имеющей металлокерамический сердечник. Благодаря изменению формы пули и ее весу с наличием в ее конструкции особого сердечника, конструкторы добились значительного повышения пробивной способности в сравнении с пулями ПП и БП. В отношении патрона с пулей со стальным сердечником 7Н6 удалось повысить пробиваемость в 7,5 раз. Патрон принят на вооружение в 2002 году под наименованием «5,45-мм патрон с бронебойным сердечником БС», индекс 7Н24.


Патрон с бронебойной пулей

Индекс ГРАУ 7Н22.
Маркировка- вершинка пули окрашена в черный цвет.
-Длина патрона — 56,6-57,0мм.
-Масса патрона — 10,60-10,72г.
-Tип пороха — бездымный, пироксилиновый.
-Марка пороха — Сф033фл.
-Масса порохового заряда — 1,43-1,45г.
-Масса пули — 3,65-3,69г.
-Длина пули — 25,50-25,65мм.
-Материал оболочки пули — сталь,
плакированная томпаком.
-Материал сердечника пули —
инструментальная сталь У12А.
-Масса сердечника пули — 1,75-1,80г.
-Начальная скорость пули – 870-910м/с.

Патрон с пулей БС

-Длина патрона — 56,6-57,0мм.
-Масса патрона — 11,3 г.
-Tип пороха — бездымный, пироксилиновый.
-Марка пороха — Сф033фл.
-Масса порохового заряда — 1,43-1,45г.
-Масса пули — 4,1 г.
-Длина пули — 24,50-24,65мм.
-Материал оболочки пули — сталь,
плакированная томпаком.
-Материал сердечника пули -ВК8.
-Масса сердечника пули — 2,10 г.
-Начальная скорость пули – 850 м/с.

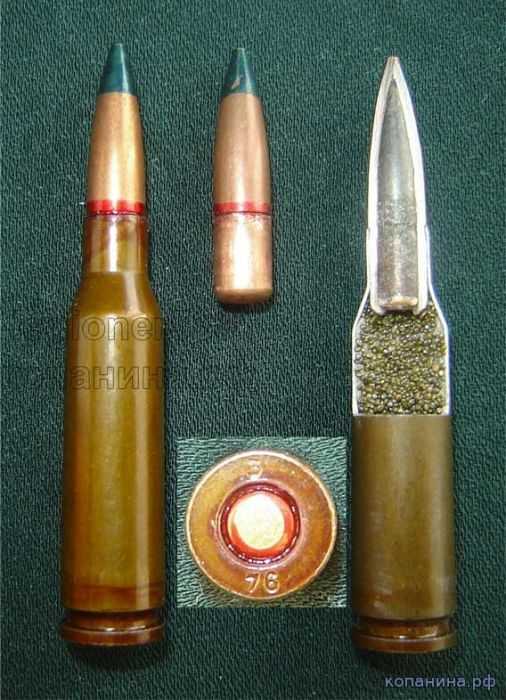

Патрон с трассирующей пулей Т

Индекс ГРАУ 7Т3, 7Т3М.
Маркировка — вершинка пули окрашена в зеленый цвет.
-Длина патрона — 56,6-57,0мм.
-Масса патрона — 10,23-10,30г.
-Tип пороха — бездымный, пироксилиновый.
-Марка пороха — Сф033фл.
-Масса порохового заряда — 1,3-1,4г.
-Масса пули — 3,20-3,23г.
-Длина пули — 25,0-25,2мм.
-Материал оболочки пули — сталь,
плакированная томпаком.
-Материал сердечника пули — свинец
с примесью сурьмы 1-2%.
-Масса сердечника пули — 1,33-1,35г.
-Начальная скорость пули – 870-910м/с.

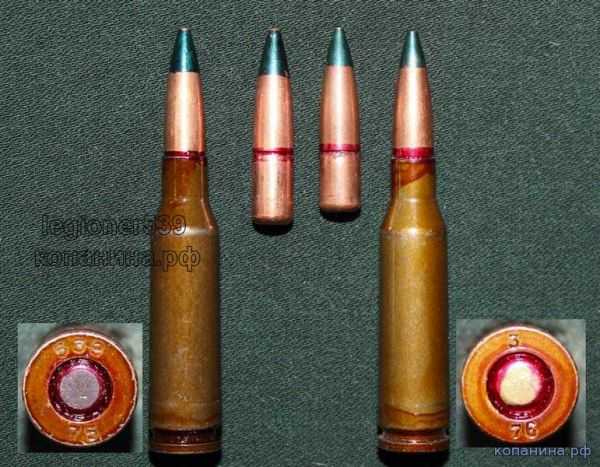

Первые серийные трассирующие пули (7Т3) имели удлинённую заднюю часть, и их
общая длина составляла 26,45 мм и масса 3,36 г, а их производство осуществлялось
до 1976 года. Начиная с 1976 г. пули были модернизированы (7Т3М) и имели
укороченную заднюю часть, их общая длина составила 25,32 мм и масса 3,2 г.
Данное решение было связано с быстрым износом ствола при стрельбе данным
типом патрона, а также с неудовлетворительной кучностью по сравнению с
патронами 7Н6.


Упаковка на 30шт. патронов с трассирующей пулей с цветовой маркировкой в виде зеленой полосы на
одной стороне упаковки.

Патрон с пониженной рикошетирующей способностью (ПРС)

Патроны ПРС начали выпускаться в середине 90-х годов Амурским патронным заводом, пуля в патроне ПРС первых выпусков значительно отличалась по своему устройству и представляла собой пулю со стальным сердечником по образцу патрона 7н6, где оболочка пули в носовой части имела срез до технологической полости перед сердечником. На внутренней стороне оболочки в носовой части имелись продольные надрезы. Начиная с 2000-х годов патроны, выпущенные на Барнаульском патронном заводе, имели лак герметизатор в месте стыка пули и гильзы, а также на капсюле фиолетового цвета. На
донце гильзы наносилась маркировка в виде коммерческого клейма завода и калибра патрона.
Далее, начиная с 2008 года, на донную часть патрона наносилось обозначение номера завода, года производства и типа патрона “ПРС”. Ранние выпуски патронов снаряжались порохом 5,45 ВУфл, а более поздние марки Сф033фл.

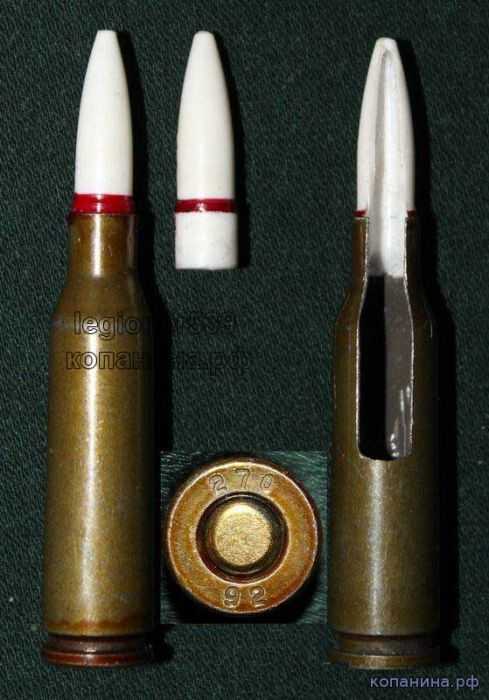

Холостой патрон с пластиковой пулей имитатором

Индекс ГРАУ 7Х3.
-Длина патрона — 56,0-56,3мм.
-Масса патрона — 6,4-6,6г.
-Tип пороха — бездымный, пироксилиновый.
-Марка пороха — Сф033фл , П-45.
-Масса порохового заряда — 0,60-0,61г.
-Масса пули — 0,24-0,25г.
-Длина пули — 21,2-21,6мм.
-Материал пули – полимер.


Пачка холостых патронов 5.45*39 с пластиковой пулей

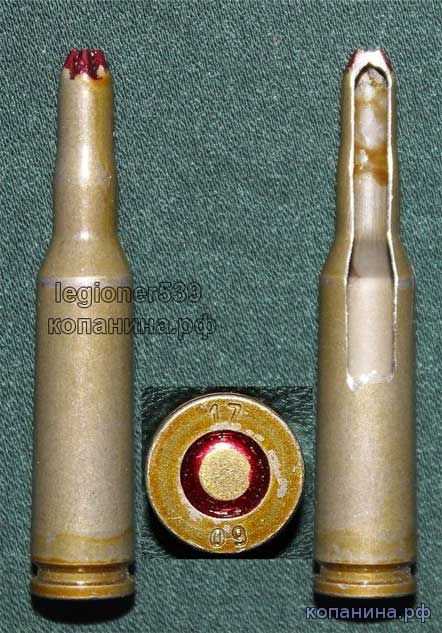

Холостой патрон модернизированный

Индекс ГРАУ 7Х3М.

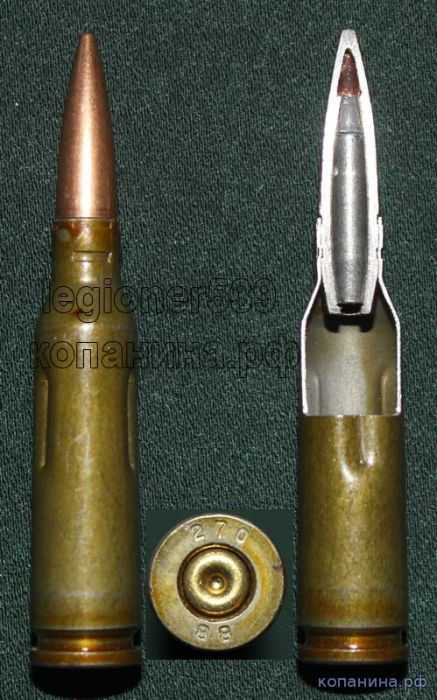

Учебный патрон

Учебный патрон предназначен для обучения заряжанию и разряжанию оружия, а также проверки работы механизмов. Гильза патрона снаряжается штатной пулей со стальным сердечником. Отличительная черта данных патронов от боевых — наличие углублений на корпусе гильзы, расположенных симметрично с четырех сторон.

Коммерческий вариант патрона 5,45х39 для спортивно-охотничьего оружия

Коммерческий вариант патрона для  спортивно-охотничьего оружия производится на Барнаульском патронном заводе и имеет в своей конструкции пули свинцовый сердечник, в носике пули имеется технологическая полость. На донной части гильзы наносится коммерческий знак завода и калибр патрона.

Опытные ленты под 5,45мм пулемет ПУ (ПУ-21), проект “ПОПЛИН”

В начале 1970-х гг. на ЦНИИТОЧМАШ начинается разработка пулемета калибра 5,45 мм с унифицированной подачей боеприпасов, которая заключалась в применении как ленточного питания, так и магазинного. Работы продолжались вплоть до 1977 г., но завершены не были ввиду неудовлетворительных полигонных испытаний, а также сложного устройства пулемета

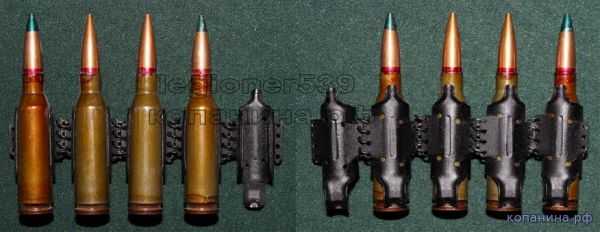

Варианты неразъемных лент емкостью 200 патронов калибра 5,45х39



Окончательный вариант ленты к опытному унифицированному 5,45-мм пулемету ПУ-21



xn--80aaxgqbdi.xn--p1ai

Пистолетный патрон .45 GAP / 11,43×19

Патрон .45 GAP / 11,43×19, 2003, Австрия, США

Тактико-технические характеристики .45 G.A.P. (11,43×19)
Калибр, мм — .45 G.A.P. (11,43×19)
Диаметр ведущей части пули, мм — 11,5
Длина патрона, мм — 27,2
Длина гильзы, мм — 19,2
Диаметр плеча гильзы, мм — 11,91
Диаметр основания гильзы, мм — 11,95
Диаметр фланца гильзы, мм — 12,05
Толщина фланца гильзы, мм — 1,20
Масса пули, г — 8,42-16,58
Начальная скорость пули, м/с — 250-360
Энергия пули, Дж — 300–624

Основные баллистические характеристики пуль калибра .45 G.A.P (11.43×19)
Масса пули, тип, грСкорость пули, м/сДульная энергия пули, ДЖ
185 gr (12.0 g) Gold Dot JHP350736
200 gr (13 g) Gold Dot JHP320660
230 gr (15 g) Gold Dot JHP285606
230 gr (15 g) FMJ-FP290611
Тест проводился с длинной ствола: 4.49 дюйма.

Патрон .45 G.A.P. (.45 Glock Automatic Pistol) чаще называют .45 GAP cвоим возникновением этот патрон обязан тому обстоятельству, что в некоторых странах запрещено иметь «гражданские» пистолеты под стандартные боевые патроны.

Пистолетный патрон .45 G.A.P. в 2002 году разработал Ernest Durham — инженер CCI/Speer на базе патрона .45 ACP и по заказу производителя пистолетов Glock GmbH.
Glock заказал разработку патрона равного по мощности .45 ACP, но короче, чтобы его можно было использовать в более компактном пистолете.

Соответственно патрон .45 GAP по внешней геометрии и баллистическим характеристикам эквивалентен патрону .45 АСР (11,43х23), отличаясь от последнего только меньшей длиной гильзы. Как говорят иностранные оружейники патрон .45 GAP, как и 9х21 IMI предназначен для ценителей постоянства.

В отличие от патрона 11,43х23, усиленных аналогов .45 G.A.P. производители не только не выпускают, но и не собираются выпускать, справедливо утверждая, что для этого есть патрон .45 АСР и множество его вариантов, как со «стандартными» импульсом и давлением, так и усиленных.

Под данный патрон выпускается, в частности, пистолет Glock 37. После всесторонних испытаний пистолет Glock 37 калибра .45 GAP был принят на вооружение полиции в отдельных штатах США.

Патрон .45 GAP калибра 11,43х19 мм имеет обозначения:
.45 G.A.P. / .45 Glock Automatic Pistol / 11.43х19 mm / XCR 11 019 CGC 040.


worldweapon.info

Отечественный патрон 5,45х39. Часть 1.

Лучшее, что нарылось в сети по теме. Много того, что слышал, но даже не видел. Ребята молодцы.

Отечественный патрон 5,45х39 является характерным примером того, как «гонка вооружений» стимулирует реализацию конструкторских решений, которые в обычное время откладываются в долгий ящик. Идея принятия малокалиберного патрона с оптимальными баллистическими характеристиками как основного боеприпаса стрелкового автоматического вооружения, была предложена и обоснована еще в начале ХХ века, но обрела практическое воплощение лишь в конце прошлого столетия.

Речь, конечно же, идет о работах выдающегося отечественного конструктора В.Г. Федорова, который еще в 1913 г. предложил свою автоматическую винтовку под патрон уменьшенного калибра 6,5- мм, а в 1930-40-х гг. всесторонне обосновал преимущества малокалиберных малогабаритных бо еприпасов на эффективных дальностях ведения огня. Не одно десятилетие Федоров последовательно и настойчиво отстаивал идеи малокалиберных, а затем и малоимпульсных боеприпасов, сочетая в своих трудах не только весомую теоретическую базу, но и богатый практический материал. Однако по ряду причин, в том числе и чисто технологического характера, его работы долгое время не имели практической реализации, пока к делу не подключился тот самый пресловутый фактор «гонки вооружений».

Разведка доложила точно…

Активизация работ по обоснованию использования малокалиберных патронов для во-оружения армии началась в конце 1950- х гг. после получения информации из-за рубежа об опытах американцев с 5,56-мм автоматической винтовкой AR-15 и новым автоматным патроном фирмы «Ремингтон». История разработки боеприпаса 5,56х45 и принятия его в 1962 г. на ограниченное снабжение ВВС США уже была описана в нашем журнале (№ 2 за 2011 г.). К ней стоит лишь добавить, что уже в 1959 г. в распоряжении советских конструкторов оказались два опытных американских патрона (будущий М193). С них и началась история создания 5,45х39, длившаяся почти 10 лет. Столь длительный срок разработки и доводки такого «маленького» боеприпаса объясняется тем, что конструкторам предстояло найти золотую середину среди множества противоречивых требований и параметров перспективного патрона. Так, для уменьшения рассеивания и увеличения вероятности поражения цели было необходимо уменьшить импульс отдачи и мощность, но в то же время для увеличения пробивного действия и убойности пули, напротив, требовалось повысить мощность патрона и массу пули. Вдобавок ко всему в разработках приходилось учитывать ряд новых расчетных величин, таких как эффективная дальность стрельбы и вероятность попадания. Для проведения комплексных испытаний нового американского патрона был создан своеобразный «гибрид» из отечественной гильзы патрона «обр. 43 года», переобжатой под опытные 5,6-мм пули, сделанные по американскому образцу. Для отстрела были изготовлены стволы кал. 5,6-мм с нарезами той же крутизны, что и в американском оружии. При сравнительных испытаниях опытных 5,6-мм патронов с отечественными 7,62-мм обр.43 года, проведенных в НИИ-61, была выявлена высокая не-устойчивость пуль кал. 5,6-мм. Это было связано не только с длиной и формой 3,56-граммовой пули М193, но и крутизной нарезов. Расчетные данные баллистических характеристик опытной пули, ее конструкции, убойности и пробивной способности также не позволили сделать какие-либо однозначные выводы. Работы по изучению малокалиберного патрона продолжались, но уже с пулями собственной разработки. Первоначально исследования были сосредоточены на выборе наиболее эффективной формы и конструкции пули, после чего были выработаны характеристики импульса отдачи патрона и ДПВ пули. В свою очередь это привело к разработке нового типа пороха и выбору его оптимальной навески, а также к радикальному изменению габаритов гильзы. Для улучшения аэродинамических характеристик пули ее длина по сравнению с американской была увеличена, а для сохранения оптимальной массы в ее конструкцию был введен стальной сердечник (наличие стального сердечника позволило дополнительно повысить еще и пробивную способность пули). Для новой пули была разработана стальная, плакированная томпаком (биметаллическая) оболочка, которая повысила ее прочностные характеристики по сравнению с американскими пулями с мягкой томпаковой оболочкой, которые после попадания в преграду фрагментировались на множество осколков. В результате экспериментов была отработана пуля длиной 25,55 мм и массой 3,4 г, получившая условное обозначение 5,45 ПС.

Новая гильза

Первое время в 5,45-мм малоимпульсном патроне применялся пироксилиновый трубчатый порох марки ВУфл 545, но он практически сразу же был заменен на лаковый, новейшей разработки марки Сф033фл (сфероидный, толщина горящего свода — 0,33 мм, флегматизированный) сферического зернения с более высокими энергетическими показателями и большей гравиметрической плотностью. Масса навески была выбрана 1,44 г. Порох марки ВУфл 545 применяется в настоящее время лишь для снаряжения 5,45-мм патронов пулями с пониженной рикошетирующей способностью — ПРС. Первоначально новые пули снаряжались в переобжатые биметаллические автоматные гильзы «обр. 43 года», которые к тому времени уже были освоены в производстве отечественных спортивно-охотничьих патронов 5,6х39 и применялись в охотничьем карабине «Барс».
Опытная партия в количестве около 2 млн. шт была направлена на испытания в Одесский военный округ. Однако при работе в автоматическом оружии проявился ряд недостатков в конструкции гильзы с большим скатом и слишком «толстым» корпусом. Применение в патроне нового пороха Сф033фл позволило уменьшить диаметр корпуса гильзы без потерь требуемых характеристик боеприпаса. Проект уменьшенной гильзы выполнила инженер группы разработки Лидия Ивановна Булавская. На стадии финальной отработки новый компактный боеприпас получил условный индекс разработчика (ЦНИИТОЧМАШ, г. Климовск) — 13МЖВ. После окончательной доводки пули, выполненной технологом патронного производства Михаилом Егоровичем Федоровым, ей был присвоен калибр 5,45-мм, измеряемый согласно отечественному стандарту — по полям. Некоторое время новый патрон производился с гильзами из биметалла, но на стадии окончательной доводки патрона к 1967 г. были отработаны более экономичные стальные лакированные гильзы. Фактическая длина гильзы составляла 39,82 мм, но в принятом сейчас международном обозначении этого боеприпаса длину гильзы принято округлять до 39 мм. Для снаряжения гильз 5,45-мм патрона использовался латунный капсюль-воспламенитель марки КВ-16 диаметром 5,06 мм, который позже получил армейский индекс 7КВ1. В создании нового боеприпаса принимал участие большой коллектив специалистов по боеприпасам под руководством В.М. Сабельникова.
Параллельно с опытами над обыкновенной проводились работы по созданию патронов со специальными пулями — трассирующими и уменьшенной скорости. После отработки всего комплекса нового малокалиберного стрелкового вооружения Советской Армии — автоматов и ручных пулеметов — патрон 5,45х39 получил индекс ГРАУ 7Н6 и был официально принят на вооружение в 1974 г., хотя его серийное производство началось с конца 1960-х гг. Одновременно с 7Н6 были приняты боеприпасы с трассирующими пулями (индекс 7Т3), патроны с уменьшенной скоростью пули (индекс 7У1), холостые (индекс 7Х3) и учебные (индекс 7Х4). Производство автоматных патронов было развернуто на шести советских патронных заводах — Ульяновском (№ 3), Амурском (№ 7), Барнаульском (№ 17), Фрунзенском (№ 60), Луганском (№ 270) и Тульском (№ 539).

Стандартная пуля

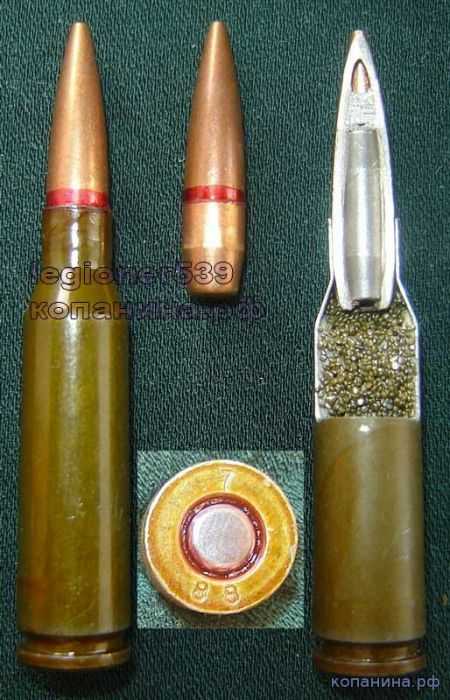

Патрон 7Н6 снаряжался пулей ПС с конической донной частью длиной 25,55 мм и массой 3,4 г. Пуля состояла из биметаллической оболочки, свинцовой рубашки и тупоконечного сердечника из стали марки 10. Между верхним торцом сердечника и оболочкой пули имеется технологическая полость. Заряд пороха Сф033фл (с 1987 г. — марка ССНф 30/3,69) сообщает пуле начальную скорость порядка 870-890 м/с. Впоследствии, в связи с повышением уровня защищенности целей средствами индивидуальной защиты (СИБ), возникла необходимость усилить пробивную способность обычной пули кал. 5,45-мм, что было достигнуто за счет применения закаленного сердечника из стали марок 65Г, 70 или 75. Новая модификация патрона 7Н6М была принята в 1987 г. Патроны 7Н6 и 7Н6М не имеют специальной отличительной цветовой маркировки. Последующее появление бронежилетов с титановыми бронепластинами послужило толчком к поиску новых путей дальнейшего повышения пробивного действия пуль 5,45-мм патрона. Специалистами Луганского станкостроительного завода (№ 270) к 1991 г. был отработан патрон с пулей повышенной пробиваемости (условное обозначение патрона 5,45 ПП), который после принятия на вооружение получил индекс ГРАУ 7Н10. Пуля нового патрона получила удлиненный штампованный закаленный сердечник из стали марок 70 и 75 с заостренной вершиной и плоским срезом головной части диаметром около 1,8 мм. В головной части пули также имелась технологическая полость. Помимо увеличения массы пули до 3,6 г за счет увеличения длины сердечника, была также незначительно увеличена масса порохового заряда — до 1,46 г. Новый патрон был принят на вооружение, но с развалом СССР технологическая линия по производству патронов 7Н10 и соответствующие права на разработку остались в Луганске. В этой ситуации российским производителям в срочном порядке пришлось «заново разрабатывать» патрон 7Н10, что в дальнейшем вылилось в ряд модернизаций патрона 5,45х39, речь о которых пойдет в нашем следующем номере.

Трассирующие пули

Вторым основным патроном бо екомплекта калибра 5,45-мм стал патрон с трассирующей пулей, который параллельно разрабатывался на самой ранней стадии опытов с малокалиберными патронами. Пуля конструктивно состояла из биметаллической оболочки, свинцового сердечника в головной части и трассирующего состава с калибровочным кольцом — в донной. Из-за малых размеров пули трассирующий состав помещался непосредственно в оболочку без трассирующего стаканчика. Для улучшения зажигательного эффекта сам состав делался двухкомпонентным — из основного трассирующего состава и инициирующего его зажигательного. До 1976 г. выпускались пули длиной 26,45 мм и массой 3,36 г, которые вскоре были заменены на более короткие длиной 25,32 мм и массой 3,2 г. Уменьшение длины пули, без существенного ущерба для ее характеристик, позволило несколько уменьшить длину цилиндрической ведущей части, что, в свою очередь, позволило снизить износ стволов стрелкового оружия. Масса порохового заряда марки Сф0033фл составляла 1,41 г. Патрон с трассирующей пулей под условным обозначением 5,45 Т и индексом ГРАУ 7Т3 был принят на вооружение в 1974 г. Отличительной маркировкой трассирующих боеприпасов являлась окраска вершины пули зеленым цветом.

Уменьшенная скорость

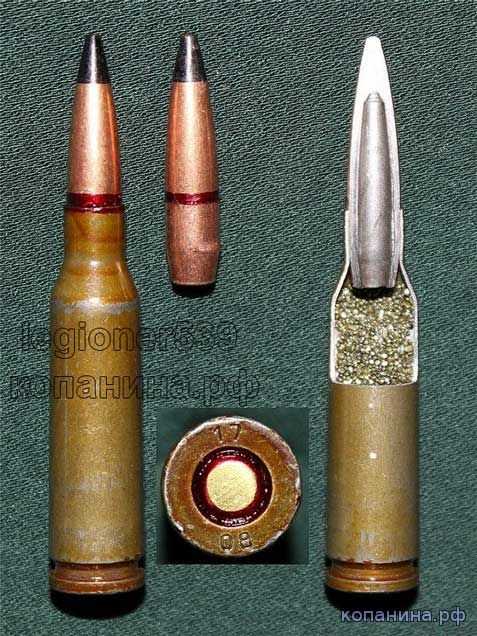

Еще одним штатным боеприпасом калибра 5,45-мм стал патрон с уменьшенной скоростью пули, получивший условное обозначение 5,45УС (индекс патрона 7У1). Он разработан для использования с оружием, оснащенным «прибором беззвучной и беспламенной стрельбы» — ПБС. Опыт эксплуатации в войсках отечественного 7,62-мм автомата АКМ и прибора ПБС-1 послужил основой для разработки аналогичного комплекса и для автомата АК74 кал. 5,45-мм. В ходе опытных работ последовательно отрабатывались различные типы «бесшумных» пуль вместе с разными моделями приборов бесшумной и беспламенной стрельбы — вначале с ПБС-2, затем — с ПБС-3 и, наконец, с окончательным, принятым на вооружение вариантом — ПБС- 4. Во время разработок конструкторы столкнулись с рядом проблем технологического и физического свойства, связанных как с самим боеприпасом, так и с оружием под него. Малый калибр и габариты бо еприпаса кал. 5,45-мм сильно усложняли создание специального патрона с оптимальными характеристиками. С одной стороны для удовлетворительной работы ПБСа нужно было уменьшить заряд (чтобы получить дозвуковую скорость пули) и увеличить массу пули (для повышения ее убойности), а с другой — было необходимо увеличить массу порохового заряда для увеличения дальности эффективной стрельбы. При этом разница в длине стволов автоматов АК74, пулеметов РПК74 и укороченных автоматов АКС74У делала практически невозможным создание «универсального» патрона, одинаково работающего во всех образцах. Кроме того, приходилось учитывать влияние степени износа малокалиберного ствола на баллистические характеристики пули. С повышением износа увеличивалась начальная скорость пули, а превышение дозвуковой скорости сводило на нет «дозвуковой» принцип глушения звука. В итоге было принято компромиссное решение — отрабатывать патрон УС только для укороченных автоматов АКС74У с последующей их доработкой под усовершенствованный прибор ПБС-4. Эта мера, в свою очередь, ограничила использование ПБС-4 только доработанными моделями автоматов и, соответственно, сузила общее распространение комплекса только до некоторых спецподразделений силовых структур — КГБ, МВД и МО СССР. Новому автомату с обозначением АКС74УБ был присвоен индекс ГРАУ 6П27. Дополнительно АКС74УБ мог комплектоваться подствольным бесшумным гранатометом БС-1М с 30-мм кумулятивно-зажигательной гранатой 7П25. Данному стрелково-гранатометному комплексу (СГК) под названием «Канарейка» был присвоен индекс ГРАУ 6С1. Метание 30-мм гранаты осуществлялось при помощи специального холостого патрона ПХС, подаваемого из 8-зарядного магазина гранатомета. Параллельно с опытами по отработке ПБС шла постоянная модернизация и патрона УС.

К концу 1970-х был разработан первый вариант патрона, состоящий из обыкновенной пули 7Н6 и уменьшенного заряда пороха. Патрон имел усиленную лакировку на стыке пули с гильзой и вершину пули черного цвета. Затем к патрону УС была разработана специальная пуля со свинцовым сердечником и уменьшенным радиусом оживальной части. Отличительной маркировкой новой модели патрона УС являлась окрас-ка вершинки пули фиолетовым лаком. Однако масса новой пули оказалась недостаточной для полноценной работы ПБС, и в конструкцию, кроме свинцового сердечника, был введен дополнительный утяжеленный сердечник из вольфрамо-кобальтового сплава (марки ВК8). Для улучшения обтюрации пули в канале ствола ее диаметр был увеличен с 5,65 мм до 5,67мм, из-за чего на ее оживальной части появился характерный уступ. Общая длина пули после доработки составила 24,3 мм. В качестве метательного заряда применялся пистолетный порох марки П-125 массой 0,31 г. Выпуск нескольких партий окончательного варианта патрона 7У1 был налажен в конце 1980-х гг. на Луганском станкостроительном заводе.

Испытательные патроны

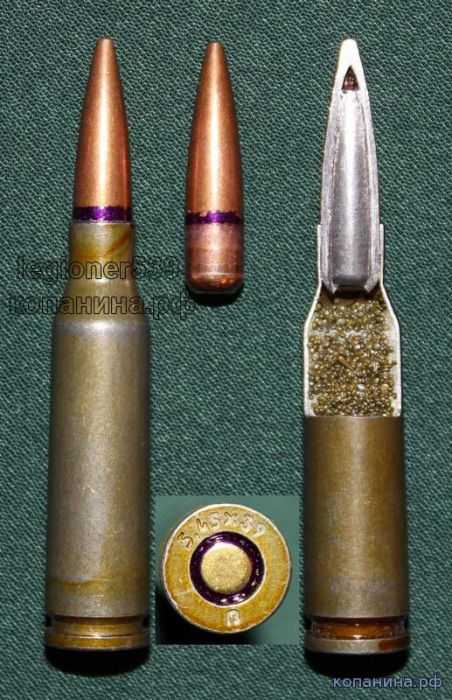

Для испытания оружия кал. 5,45- мм были разработаны патроны ВД (высокого давления) и УЗ (усиленного заряда). ВД (индекс ГРАУ 7Щ3) предназначен для проверки прочности стволов оружия в заводских условиях. Этот патрон снаряжается пулей со стальным сердечником массой 3,5 г и увеличенным до 1,52 г зарядом пороха. Пуля ВД имеет увеличенную ведущую часть из-за отсутствия конуса задней части, как у обычной ПС. Отличительная маркировка патрона ВД — окраска пули желтым цветом. Патрон с пулей УЗ предназначен для проверки прочности узлов запирания оружия. Как следует из его названия, он имеет усиленный до 1,46 г заряд пороха марки ССНф 30/3,69. Патрон, получивший индекс ГРАУ 7Щ4, снаряжается обычной пулей ПС со стальным сердечником. Отличительная маркировка патрона УЗ — пуля черного цвета.
Образцовые патроны предназначены для проведения аттестации баллистического оружия, проверки новых образцов патронов и проведения контрольных измерений во время стрельбы. Образцовые патроны изготавливаются из компонентов валовых патронов, отобранных при серийном производстве по более жестким требованиям к качеству и геометрическим параметрам. Образцовые патроны имеют отличительную маркировку в виде вершинки пули, окрашенной в белый цвет.

Советский Minimi
Во второй половине ХХ в. получила практическое развитие идея создания пулемета с комбинированным питанием: из ленты и магазина. Эта концепция была реализована в бельгийском пулемете FN Minimi/M249, израильском Negev и чешском Vz.52/57. В СССР подобные разработки начались осенью 1971 г. на Ижевском машиностроительном заводе. Задачей проекта под названием ПУ (пулемет с унифицированной подачей) предусматривалась разработка на базе штатного РПК-74 пулемета с ленточным питанием с дополнительной возможностью использования магазинного питания и повышение эффективности базового образца в полтора раза. В работе принимали участие известные инженеры-конструкторы: Ю.К. Александров, В.М. Калашников, М.Е. Драгунов, А.И. Нестеров. Чертежи первого опытного образца были готовы в 1973 г., а в весной 1974 г. проведены предварительные испытания первой модели опытного пулемета ПУ на полигоне «Ижмаша». В том же году опытный образец был передан на испытания в ЦНИИТОЧМАШ. Разработка получила название «Поплин». В ходе проведения последующих работ было разработано несколько моделей пулеметов с ленточно-магазинным питанием, которые проходили испытания в ЦНИИТОЧМАШЕ и на полигоне Минобороны. К опытным пулеметам были разработаны несколько вариантов металлических лент емкостью 200 патронов. Лента укладывалась в дюралевый короб, который крепился снизу к ствольной коробке. Пулемет разрабатывался под стандартные магазины от РПК-74 и АК-74, но в ходе работ по теме «Поплин» были разработаны магазины повышенной емкости — дисковый на 100 патронов (конструктор В.В. Камзолов) и барабанный МЗО (конструктор В.Н. Паранин). Последняя опытная модель пулемета была собрана в 1978 г., но вскоре тему закрыли. По заключению военных, ленточное питание наряду с повышением боевой скорострельности все же увеличивает массу и габариты пулеметов. Варианты пулеметов с комбинированным питанием имеют сложную конструкцию узла подачи и пониженную надежность из-за отличий в величинах энергии, необходимой для перезарядки при ленточном и магазинном питании. Позже на основе результатов темы «Поплин» было разработано съемное подающее устройство подачи ленты СПУ, которое позволяло использовать ленточное питание для штатных пулеметов РПК и автоматов АК. СПУ состояло из металлической ленты, коробки и механизма подачи ленты с приводом от затворной рамы. Однако эта разработка также не получила развития из-за сложности конструкции и большого объема подгонки узлов.

Холостые и учебные

В конце 1970-х гг. для имитации звука выстрела при стрельбе из штатного оружия кал. 5,45- мм конструкторами ЦНИИ ТОЧ МАШ В.И. Волковым и Б.А. Иогансеном был разработан холостой патрон. На стадии экспериментов отрабатывался холостой патрон с удлиненным дульцем, обжатым звездой. Однако впоследствии предпочтение было отдано патронам с обычной гильзой и пластмассовой пустотелой пулей белого цвета. Этот патрон был принят на вооружение под индексом ГРАУ 7Х3. Холостой патрон используется вместе со специальной дульной втулкой, которая обеспечивает необходимый уровень давления пороховых газов при выстреле и гарантированное разрушение пластиковой «пули». До 1980-х гг. на стык дульца гильзы и пули холостых патронов наносили лак-герметизатор фиолетового цвета, позже стали применять красный лак.
В1970-х гг. для обучения правилам обращения с оружием был разработан 5,45-мм учебный патрон (индекс ГРАУ 7Х4). Этот боеприпас, разработанный конструктором ЦНИИТОЧМАШ В.И. Волковым, состоит из штатной гильзы с охолощенным капсюлем и обычной пули ПС. Учебный боеприпас имеет усиленную фиксацию пули в дульце гильзы и четыре продольные канавки на корпусе гильзы. Лак-герметизатор и отличительная цветовая маркировка на учебный патрон не наносились.
В советский период номенклатура патронов кал. 5,45-мм была гораздо более скромной по сравнению с 7,62-мм патроном обр. 43 года. В этом калибре отсутствовали патроны с зажигательными и бронебойно-зажигательными пулями. Это было связано с малым внутренним объемом пули, не позволяющим разместить «габаритные» элементы зажигательных систем и сколь-нибудь эффективное количество инициирующих составов.

5,6х45 «Биатлон»
Отдельным ярким эпизодом в отечественной истории малокалиберных промежуточных боеприпасов промелькнул 5,6-мм спортивный патрон «Биатлон». С середины 1960-х гг. параллельно с отработкой 5,45-мм автоматного патрона в СССР начались работы по созданию спортивного малокалиберного боеприпаса и спортивной винтовки. Как и в случае 5,45-мм автоматного патрона, в качестве базы для разработки перспективного спортивного боеприпаса использовалась гильза 7,62-мм автоматного патрона «обр. 43 года». Но, в отличие от военных боеприпасов, гильза спортивного патрона сразу изготавливалась из латуни, что является нормой для спортивных патронов. В результате получился достаточно мощный боеприпас с гильзой длиной 45 мм, позволяющей разместить достаточно большой пороховой заряд, и пулей длиной 25,0 мм и массой 4,93 г. Капсюль имел усиленную фиксацию с помощью тройного точечного кернения. Под новый патрон ижевские конструкторы Анисимов и Суслопаров разработали первую в мире «биатлонную» винтовку БИ-5 с быстрой перезарядкой и малым импульсом отдачи. Выпуск новых патронов производился небольшими опытными партиями в конце 1960-х – начале 1970-х гг. Мелкосерийное производство винтовок БИ-5 было налажено в 1973-1975 гг. в опытном цехе Ижмаша. Первое время патрон и винтовка проходили «обкатку» на внутрисоюзных соревнованиях по биатлону, а в 1976-м, во время Зимних Олимпийских игр в г. Инсбруке в Австрии, состоялась мировая премьера. Результат превзошел все ожидания: все золото досталось советской сборной. Н. Круглов стал олимпийским чемпионом в гонке на 20 км, а сборная команда СССР — олимпийским чемпионом в эстафете. Новый советский патрон произвел настоящий фурор, т.к. в то время даже штатный автоматный 5,45-мм боеприпас был для Европы тайной за семью печатями, а что уж тут говорить об узкоспециализированном спортивном. Через год мир биатлона простился с мощными патронами: в 1977 г. на Конгрессе Международной федерации пятиборья и биатлона были приняты новые правила, согласно которым с 1978 г. стандартным патроном для биатлона стал .22 «лонг райфл», а расстояние до мишени сократилось до 50 м.
Прощание советских биатлонистов с перспективной винтовкой состоялось в 1977 г. в норвежском городе Вингроме. Главным героем спринтерской гонки стал выдающийся советский биатлонист Александр Иванович Тихонов. Не допустив ни единого промаха, оставив далеко позади всех конкурентов, на заключительном этапе гонки спортсмен снял с плеча винтовку, поднял ее над головой и так преодолел последние 300-400 метров дистанции. На финише он демонстративно швырнул свое оружие в снег, чтобы больше никогда не брать его в руки. По воспоминаниям очевидцев, присутствующий на этих соревнованиях король Норвегии едва сдержал слезы — настолько пронзительной была сцена. Так Тихонов завоевал свою последнюю, 11-ю, золотую медаль, и так закончилась карьера отечественного спортивного патрона 5,6х45 «Биатлон». В следующем году в австрийском Хохфильцене прошел Чемпионат мира, но уже по новым правилам и с новыми патронами. Наша сборная вернулась оттуда без единой награды.
Для облегчения снаряжения магазинов патронами на вооружение были приняты специальные обоймы быстрой зарядки (индекс 6Ю20. 6) на 15 патронов. Предполагалось, что в условиях, приближенных к боевым, военнослужащий сможет иметь запасной боекомплект, предварительно снаряженный в обоймы для быстрого снаряжения магазинов во время боя. Фиксация обоймы на горловине магазина осуществляется с помощью специального переходника-адаптера Y-образной формы (Индекс 6Ю20.7). При разработке обоймы были испытаны и другие варианты, как с переходником, так и без него.

Тара и маркировка

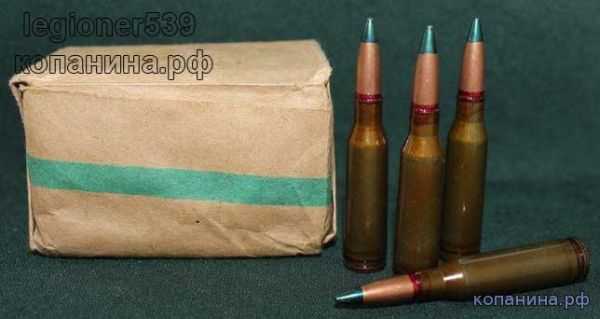

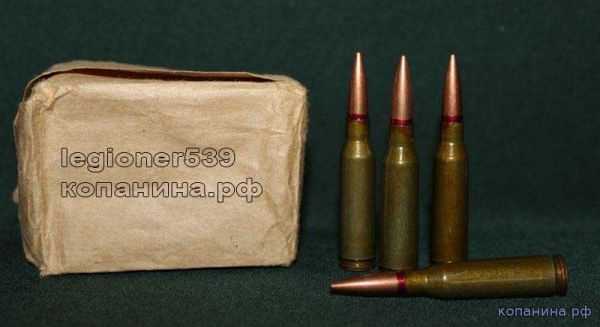

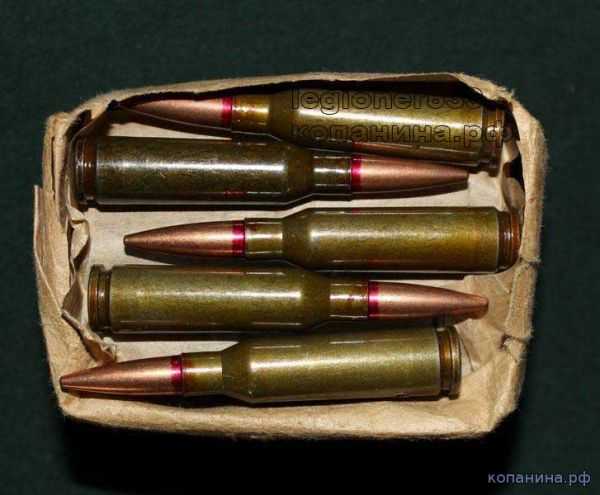

Емкость упаковки 5,45-мм патронов была кратной емкости стандартного автоматного магазина на 30 патронов. Первоначально патроны упаковывались в картонные коробки на 30 патронов, но в середине 70-х было принято решение перейти на упрощенную бумажную обертку, скрепленную двумя скобами. В металлическую сварно-закатанную коробку укладывались 36 бумажных пакетов с общим количеством 1 080 патронов. Две металлических коробки помещались в стандартный деревянный ящик на 2 160 боеприпасов. На крышку ящика наносился трафарет с указанием основных данных боеприпаса. Параллельно с упаковкой патронов в бумажных обертках в металлические коробки практиковалась упаковка 4 бумажных пачек по 30 патронов во влагонепроницаемые пакеты на 120 патронов и укладка этих пакетов в деревянный ящик без металлических коробок. При такой упаковке в деревянном ящике также размещалось 2 160 патронов. Отличительной особенностью боеприпасов, предназначенных для укупорки во влагонепроницаемые пакеты, являлось защитное оксидированное покрытие капсюля черным цветом, которое как обязательное было отменено в 1988 г. Для патронов со специальными пулями характерно нанесение соответствующих цветовых полос поверх трафаретных надписей на всех видах тары: бумажных обертках, металлических коробках и деревянных ящиках. Для патронов с трассирующими пулями принята цветовая маркировка в виде зеленой полосы, а для патронов с уменьшенной скоростью пули — в виде черно-зеленой полосы. Необычной особенностью, не нашедшей пока документального объяснения, является система условных обозначений на укупорке 5,45- мм боевых патронов выпуска до 1982 г., которая отличалась от стандартной схемы, принятой для стрелковых боеприпасов Советской Армии. Согласно «традиционной» системе условных обозначений, на укупорку с патронами должны последовательно наноситься калибр патрона, тип его пули (ПС, Т или УС) и затем — тип используемой гильзы (ГЖ — биметаллическая, ГС — стальная лакированная). По каким-то причинам до 1982 г. на всех типах тары 5,45-мм патронов после обозначения калибра наносилось обозначение типа гильзы и только после него — обозначение типа пули, например — 5,45гсПС вместо 5,45ПСгс.

Легенда о «центре тяжести»
Стоит отметить, что непривычно маленький патрон был воспринят неоднозначно оружейными специалистами и военными. «Дедушка советских автоматов» М.Т. Калашников был категорически против нового боеприпаса, аргументируя это тем, что для маленькой и длинной пули, или «пуансона», как окрестил ее Михаил Тимофеевич на одном из министерских совещаний, не удастся отработать живучесть ствола. И действительно, первоначально стволы опытных автоматов выдерживали около 2 000 выстрелов, в то время как военные требовали не менее 10 000. Потребовались усилия отдельного института НИИ-13 и специалистов оружейного производства в Коврове и Ижевске, чтобы решить эту проблему и достичь стандартного ресурса стволов в 12 000 выстрелов. Характерной особенностью 5,45-мм боеприпаса является резкая потеря устойчивости пули при попадании в препятствие. На интернет-ресурсе YouTube выложен любопытный ролик, в котором американцы почти в упор пытаются расстрелять под углом экран телевизора из АК-74, но пули рикошетируют от его поверхности и не могут его разбить. Это свойство пули — резко менять траекторию полета при встрече с препятствием — породило в народе (и даже в армейской среде) устойчивую легенду о «пуле со смещенным центром тяжести». На самом деле центр тяжести пули, конечно же, лежит на ее продольной оси симметрии (ближе к донной части) и никуда «не смещается». Просто совокупность таких показателей, как длина и масса пули, положение ее центра тяжести, соотношение моментов инерции и шаг нарезов ствола, подобраны так, что пуля во время полета находится на пределе гироскопической устойчивости. При попадании в преграду действие двух сил — силы тяжести и силы сопротивления среде — создают опрокидывающий момент, при котором легкие малокалиберные пули теряют устойчивость и разворачиваются. Это свойство пули причиняет известные неудобства при стрельбе «по телевизору», но приводит к серьезным ранениям при попадании в живые цели.

Магазины

Питание автомата АК-74 осуществлялось из коробчатого секторного магазина (индекс 6Л23) емкостью 30 патронов, изготовленного из стекловолокнита марки АГ-4В оранжевого цвета. Для ручных пулеметов РПК-74 были разработаны коробчатые секторные магазины повышенной емкости на 45 патронов (индекс 6Л18), которые также производились из стекловолокнита АГ-4В. С 1980-х гг. магазины на 30 патронов и новые улучшенные магазины на 45 патронов (индекс 6Л26) стали производиться из стеклонаполненного полиамида ПА-6 темно-фиолетового цвета, получившие в армейской среде прозвище «слива». Начиная с 1970- х гг., с разной степенью интенсивности проводились опытные работы над еще большим повышением емкости патронных магазинов. Отрабатывались варианты создания стальных 60-зарядных магазинов с 4-рядным расположением патронов с последующей перестройкой патронов у горловины в стандартную 2-рядную подачу. Однако практическая реализация этих работ состоялась только к 2000 г., когда на вооружение силовых структур Российской Федерации был принят магазин повышенной емкости (Патент РФ № 2158890) из пластика черного цвета.

mihalchuk-1974.livejournal.com

Опытный патрон 5,45х24 (Украина. 2006 год)

В сентябре 2006 года в Украине представители знаменитой бельгийской фирмы Fabric Nationale (FN) впервые продемонстрировали образцы стрелкового вооружения класса PDW (Personal Defence Weapon — оружие личной защиты), разработанного специально для военнослужащих вспомогательных подразделений. Во время презентации вниманию украинцев были представлены пистолеты-пулеметы Р-90 и пистолеты Five-Seven под единый малокалиберный малогабаритный патрон 5,7х28 (подробнее об оружии и патроне в O&O, № 1/2007 г.). Для ознакомления с новым оружием и проведения тестовых стрельб с украинской стороны были приглашены сотрудники некоторых силовых структур, а также представители оружейной промышленности. Как оказалось, в Украине тоже существовали аналогичные разработки. С середины 1990-х группа ученых одного из украинских НИИ занималась отработкой и внедрением оригинальных конструкторских решений в области боеприпасов. Одним из результатов их работы стало создание опытного малогабаритного патрона на базе штатного 5,45х39 …
Взяв за основу прежние математические расчеты и опытные образцы, украинские конструкторы в том же 2006 г. представили отработанный малогабаритный пистолетный патрон кал. 5,45-мм, который по своим внешним габаритам вполне соответствовал критериям для боеприпасов к оружию класса PDW. Опытный украинский боеприпас имел весьма необычную конструкцию: штатная автоматная 5,45-мм пуля ПП (повышенной пробиваемости, индекс 7Н10) устанавливалась в укороченную до 24 мм штатную гильзу 5,45х39 донной частью вверх. Центрирование пули происходило помещением ее «бывшего» носика в технологическое углубление над наковальней гильзы. Общая длина патрона составляла около 35 мм. Патрон снаряжался зарядом специального пороха марки СП — 0,45-0,55 г. Первые опытные стрельбы проводились с использованием баллистической установки со стволом длиной 130 мм и шагом нарезов 135 мм. При начальной скорости пули около 540 м/с бронепробиваемость на 25 м листа броневой стали марки 2П толщиной 4 мм по нормали составляла порядка 90% сквозных пробитий.
Однако стрельба из баллистической установки была только началом. К патрону был довольно быстро адаптирован пистолет ПШ-45, разработанный украинским конструктором Виктором Леонидовичем Шевченко. Выбор этого оружия был неслучаен, поскольку его модульная конструкция позволяла использовать в одном и том же образце несколько типов патронов из числа наиболее распространенных пистолетных боеприпасов мира — путем простой замены ствола и магазина. Для использования опытного 5,45х24 к пистолету ПШ-45 нужно было только изготовить ствол кал. 5,45 мм и 16-зарядный магазин. Результаты испытательных стрельб подтвердили работоспособность системы «патрон–оружие» и общую перспективность работ над отечественным боеприпасом: фактические показатели начальной скорости пули, бронепробиваемости и других важнейших характеристик патрона были практически идентичны данным, полученным в баллистической установке.

Источник : http://gunmag.com.ua/

P.S.    Работа над новым патроном продолжается. Есть сведения, что под него разрабатывается новый пистолет-пулемёт PDW-класса. Только один вопрос : а какого фига пулю наоборот разворачивать? От PDW требуется высокая пробиваемость, тут же мы будем иметь высокое останавливающее действие — носом-то пуля потом не развернётся.

raigap.livejournal.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
