Револьвер «Смит-Вессон русский» – Военное оружие и армии Мира


Револьверы «Смит и Вессон»

По предложению известного специалиста генерал-майора А.П. Горлова и полковника Юрьева для вооружения русской армии был выбран американский револьвер . Еще в 1855 г. в США Хорас Смит и Дэниэл Б. Вессон получили патент на револьвер под унитарный патрон с металлической гильзой (идея Уайта). Срок патента истекал в 1869 г., конкуренты уже готовились выбросить на рынок свои модели револьверов со «сквозными каморами», а это грозило серьезными финансовыми потерями. Предотвратить это должна была новая модель под патрон центрального воспламенения калибра .44, известная как «Смит энд Вессон Америкэн Модел № 1» с переломной рамкой и одновременной экстракцией гильз (патенты Доджа и Кинга). Эта модель заслужила одобрения комиссии, созванной в Сент-Луисе, обратила на себя внимание и Горлова. В сентябре 1870 г. генерал-майор Горлов смог ближе познакомиться с новой моделью фирмы, известной в США как «Смит энд Вессон Модел № 3».


4,2-линейный револьвер «Смит и Вессон второго образца» 1872 г.


Револьвер «Смит и Вессон» в открытом для заряжания положении. Хорошо видны выдвинутый экстрактор, защелка ствола, боковая крышка рамки

Револьвер признали соответствующим требованиям к боевому солдатскому оружию и испросили «высочайшего разрешения» на закупку 20 тысяч штук с соответствующим запасом патронов. 1 мая 1871 г. получила первый заказ на 20 014 револьверов. Оружию дали официальное имя «4,2-линейный револьвер системы Смит и Вессон». Эта модель с длиной ствола 8 дюймов (203,2 мм) известна как «Смит и Вессон» I образца. «4,2 линии» (т.е. 0,42 дюйма) не означали уменьшение калибра по сравнению с прототипом — просто он измерялся по полям нарезов ствола, в отличие от американского 44, измеренного по диаметру пули. Напротив, русские специалисты настояли на увеличении диаметра пули, при этом улучшилась обтюрация пороховых газов и, несмотря на утяжеление пули, возросла начальная скорость и улучшилась кучность стрельбы. Патрон состоял из латунной цельнотянутой гильзы с выступающей закраиной, заряда дымного ружейного пороха массой 1,42 г, безоболочечной свинцовой пули массой 14,9 г (3,5 золотника) с двумя кольцевыми проточками, центрального капсюля типа «бердан». Выступающая из гильзы часть пули осаливалась.

Револьверы «Смит и Вессон» в России — как их ровесники, винтовки Бердана — числились «малокалиберными», что неудивительно — до того стрелковое оружие русской армии имело калибр 6 линий.


Рисунок из патента Дж. Скофилда на систему перезаряжания револьвера, использованную в схеме «Смит энд Вессон»


Устройство и работа механизмов револьвера «Смит и Вессон»: 1 — ствол, 2 — барабан, 4 — шарнир и зубчатое колесо, 5 — защелка (застежка) ствола, 6 — ось, 7 — барабанная задержка, 8 — винт, 11 — замочная задержка, 12 — звезда экстрактора, 13 — стебель экстрактора, 14 — храповые зубья, 15 — собачка, 16 — ось, 17 — щитик рамки, 18 — зубчатая рейка, 19 — стержень, 20 — пружина, 21 — защелка экстрактора, 22 — защелка зубчатого колеса, 23 — вырез колеса, 24 — выступ ствола, 25 — пружина защелки, 26 — гнеток, 27 — курок, 28 — гривка курка, 29 — цепочка, 30 — боевая пружина, 31 — ветвь пружины, 32 — боевой взвод, 33 — шептало спуска

Конструкция револьвера состояла из следующих основных частей: ствол, барабан, рамка с рукояткой. Ствол с барабаном крепился к рамке в двух точках — он соединялся с ней нижним шарниром и фиксировался верхней защелкой, сверху имел планку («гребень»), снизу — прилив-пенал для стержня-выбрасывателя. В канале ствола выполнялось пять правосторонних нарезов. Планка ствола увеличивала его жесткость и позволяла уменьшить высоту мушки, чуть облегчая извлечение оружия из кобуры. Барабан имел 6 камор, своей центральной трубкой надевался на трубчатую ось, на боковой поверхности барабана выполнялись углубления, в которые заскакивал конец задержки.

При откидывании ствола вниз особая защелка снизу рамки поворачивала зубчатое колесо, которое захватывало зубчатую рейку и выдвигало из барабана назад звездообразный экстрактор, выталкивавший гильзы. В конце поворота зубчатое колесо срывалось с защелки, и выбрасыватель под действием своей пружины возвращался в углубление в заднем торце барабана (такая схема экстракции запатентована в США в 1871 г. майором Дж. Скофилдом). Заметим, что при выборе револьвера российские специалисты обращали внимание на скорость перезаряжания.

Устройство 4,2-лин патрона револьвера «Смит и Вессон» — патрон центрального воспламенения с безоболочечной свинцовой пулей, зарядом «бурого» дымного пороха и цельнотянутой латунной гильзой. Закраина гильзы образована складкой у донца


Револьверы производства «Смит энд Вессон» — «русской модели» (соответствует «Смит и Вессон II образца») и «улучшенной русской модели» с измененной рамкой и укороченным экстрактором

Ударно-спусковой механизм («замок», как он именовался тогда по традиции) с открытым поворотным курком собирался в рамке. Курок выполнялся заодно с бойком, с пластинчатой боевой пружиной соединялся цепочкой. Выстрел производился только с предварительным взведением курка. Перед выстрелом курок следовало взвести за спицу, при этом шарнирно укрепленная на нем собачка, нажимая на зубчатку основания барабана, проворачивала барабан на один шаг. Когда курок вставал на боевой взвод, шептало поднимало задержку барабана.

Для заряжания револьвера следовало поставить курок на предохранительный взвод — при этом задержка опускалась, и барабан мог вращаться беспрепятственно. Затем нужно было приподнять защелку и, расцепив рамку, повернуть ствол вниз — «раскрыть» револьвер, наполнить каморы барабана патронами, «закрыть» револьвер, поднимая рукоятку, застегнуть защелку. Если первые 6 патронов «Смит и Вессон» расстреливал за 6 секунд, то с последующими перезаряжаниями скорострельность достигала 24 выстрелов в две минуты — неплохой для тех лет показатель.


Револьверы «Смит и Вессон» изготовления берлинского мало отличались от американских

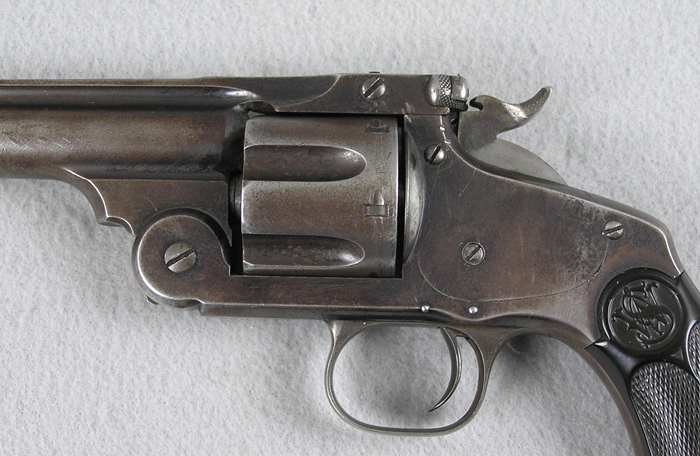

Шарнир, барабан и защелка «Смит и Вессон». Хорошо видно крепление защелки и то, как верхняя выемка курка дополнительно фиксировала ствол при выстреле

В 1872 г. появился «Смит и Вессон» II образца. 15 января 1873 г. Горлов заключил с фирмой второй контракт на облегченную модель со стволом, укороченным до 7 дюймов (177,8 мм). Кроме укорочения ствола были и другие изменения — введен стопор экстрактора, на задней части рамки над рукояткой появилась «пятка», препятствовавшая ее смещению в кисти под действием отдачи. Большей устойчивости служила и шпора на спусковой скобе под средний палец. Эта не совсем обычная для военного оружия деталь появилась, как утверждают, благодаря… верховой охоте, устроенной правительством США для великого князя Алексея Александровича во время его визита в конце 1871 г. Великий князь счел необходимым повысить удобство стрельбы из револьвера с коня.

Россия, кстати, одной из первых приняла на вооружение армии «металлический» унитарный револьверный патрон центрального воспламенения и едва ли не первой оценила достоинства схемы «Смит энд Вессон».

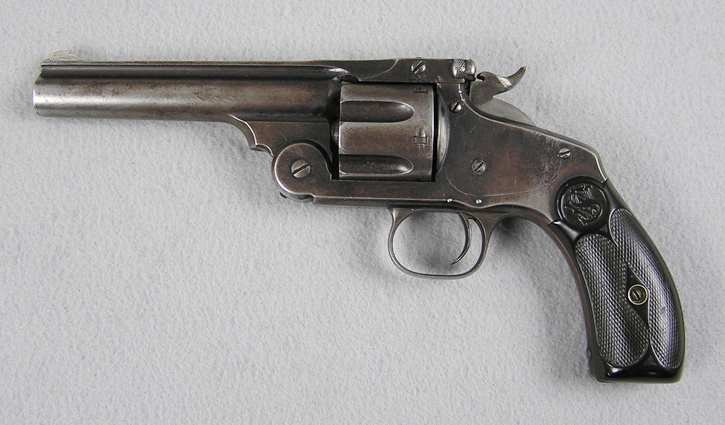

Револьвер «Смит и Вессон III образца» производства ИТОЗ — вид справа и сверху


Маркировка на стволе револьвера, произведенного по русскому заказу

В 1880 г. появился «Смит и Вессон» III образца. Длину ствола уменьшили еще на 0,4 дм, мушку изготавливали заодно со стволом, а ствол соединялся с рамкой стержнем и винтом. Была введена защелка, отключающая экстрактор, — это позволяло не выбрасывать при отпирании оружия невыстрелянные патроны. Экстрактор укоротили. Пуля, выпущенная из револьвера, на дальности 25 шагов (17,78 м) пробивала 3-4 сосновые доски толщиной в один дюйм (25,4 мм), поставленные в дюйме одна от другой.

Маркировка револьверов американского производства включала российский герб и надпись «Смит и Вессон оружейная фабрика, Г. Спрингфилдъ Америка» и заводской номер на планке ствола. Металлические детали покрывались синеватым воронением или никелировались, щечки рукоятки делались обычно из орехового дерева. Револьвер носился в кожаной кобуре, клапан которой полностью закрывал оружие. В кавалерии в кобуре кроме револьвера носили шесть патронов. Страховочный шнур крепился одним концом к кольцу, ввернутому в рукоятку револьвера, другой конец которого оканчивался широкой петлей, надевавшейся на шею поверх стоячего воротника мундира. Отметим, что револьвер носили рукояткой вперед — считалось, что так удобнее извлекать сравнительно длинное оружие.


Револьвер «Смит и Вессон III образца» с кобурой


Пятизарядный револьвер системы «Смит и Вессон», оформленный под кавказский пистолет, с «сосковым» спуском — возможно, по заказу офицера Кавказского казачьего войска

Были, конечно, и украшенные экземпляры с гравировкой, золотой или серебряной насечкой, перламутровыми щечками. Заказ русского правительства на «Смит и Вессоны» II образца получил берлинский промышленник Людвиг Леве. Германские револьверы от американских отличала только надпись: «Людвиг Лёве, Берлинъ». Как и в случае «Смит энд Вессон», крупный русский заказ помог «Людвиг Леве» утвердиться на оружейном рынке — позже фирма изготавливала для России и пулеметы «максима».

Наконец, в 1886 г. выпуск третьей модели «Смит и Вессон» и патронов к нему поставил Императорский Тульский оружейный завод. Всего ИТОЗ выпустил 31 435 револьверов. Кроме массовых были выпущены опытные варианты 1872 г. с удлиненным стволом и отъемным прикладом. С 1876 по 1891 г. мелкими сериями для криминальной полиции выпускались револьверы, пригодные для скрытого ношения, в основном переделкой военных «Смит и Вессон» с укорочением ствола до 90 мм, устранением шпоры спусковой скобы. Делались также образцы уменьшенных калибров и размеров («малые русские Смит и Вессон» калибра .38). Заметим, что, кроме России, «Смит энд Вессон» этой системы выбрали Австралия, Япония. Пара любопытных фактов — «Смит и Вессон русской модели» закупала турецкая армия, так что во время Балканской войны 1877-1878 гг. их использовали обе стороны, копии этих револьверов выпускали в Испании, и испанская армия использовала их в 1898 г. в боях с американцами на Кубе. «Смит и Вессон русской модели» копировали в Бельгии. Позже похожие револьверы «Смит энд Вессон» закупали для японского флота, для национальной гвардии Аргентины. «Смит энд Вессон» выпускала свою «русскую модель» до 1912 г. Долгое время был популярен на американском рынке патрон к «русской» модели «Смит энд Вессон», ставший известным как «.44 Рашн» («русский»). А модификация «Смит и Вессон» II образца, но калибра .38, получила на том же рынке прозвище «Бэби Рашн».


Бельгийская копия «русского Смит-Вессона»


4,2-линейный револьвер «Смит и Вессон» (без шпоры спусковой скобы) в руке стрелка

Отношение же к револьверу «Смит и Вессон» в войсках было неоднозначным. Многие отмечали его громоздкость. «Оружейный сборник» № 1 за 1895 г. (накануне принятия револьвера «Наган») писал: «Нелюбовь к револьверам системы Смита-Вессона в нашей армии сильно развита», поскольку они «по тяжести своей не оправдывают чисто боевой выгоды, а как огнестрельное оружие уже устарели». Высказывались, впрочем, и мнения, что «кроме превосходных боевых качеств, собственно как огнестрельного оружия, этот револьвер в рукопашной схватке представляет столь же превосходное холодное оружие по своей массивности и по сокрушительности наносимых им ударов». Оценка личного оружия с точки зрения «наносимых ударов» (или проще — «а если засветить рукояткой по голове») встречалась и позже.

Принятый на вооружение в 1895 г. револьвер Нагана не смог сразу вытеснить «Смит-Вессоны». Первыми расставались со старыми револьверами армейские части. Какое-то время «Смит-Вессоны» оставались на вооружении полиции и Отдельного корпуса жандармов, потом попадали на склады и в частные руки. Позже револьверы всплывали во время революций 1905 и 1917 гг. , а после беспредела Гражданской войны долго гуляли в криминальной среде. Неплохо сохранившиеся экземпляры «Смит-Вессонов», как и револьверов «Лефоше», встречаются в нашей стране и поныне.


Украшенный револьвер «Смит энд Вессон Модел 3 Нэви» калибра .44 «русский» в варианте с самовзводным ударно-спусковым механизмом и длиной ствола 6,5 дюйма — возможно, готовился фирмой для подарка в Россию в надежде продвинуть модель на вооружение русской армии

Тактико-технические характеристики «Смит и Вессон» обр. 1880 г.

  • Калибр — 10,66 мм
  • Патрон — 4,2-лин револьверный
  • Масса оружия без патронов — 1,2 кг
  • Масса оружия со снаряженным барабаном — 1,328 кг
  • Длина оружия — 300 мм
  • Длина ствола — 167,6 мм (6,6 дюйма)
  • Высота оружия — 135 мм
  • Ширина оружия — 43 мм
  • Число нарезов — 5
  • Длина хода нарезов — 45 калибров (477 мм)
  • Начальная скорость пули — 200 м/с
  • Дульная энергия пули — 330 Дж
  • Емкость барабана — 6 патронов
  • Экстракция гильз — одновременная, звездообразным экстрактором при откидывании ствола вниз
  • Радиус рассеивания на дальности 25 шагов — 26 см, 50 шагов — 44 см.

Поделиться ссылкой

Российский револьвер Смит-Вессон образца 1871 года – он был лучше американского, умели же делать!

Вы думаете, что я ошибся в заголовке, или ничего не понимаю в револьверах? Как бы не так, именно револьверы системы Смит-Вессона образца 1869 года были приняты на вооружение российской армии, только они назывались 4,2 линейными револьверами системы Смита-Вессона образца 1871 года.

Появление револьверов в армии царской России ожидалось давно, и сильно припозднилось. До 1871 года российские военные использовали громоздкие однозарядные капсюльные пистолеты, типа дуэльных.

И вот по заказу царских властей американская фирма Smith & Wesson доработала свой револьвер под русский патрон .44 Russian (10,67 мм). Этот патрон был принят на вооружение в 1871 году, одновременно с револьвером.

Первое время револьверы выпускались в США для России, но через некоторое время производство было налажено в Туле.

4,2 линейные револьверы системы Смита-Вессона были хотя и громоздкими, но очень эффективными. .44 калибр плюс патроны центрального воспламенения давали пулям, выпущенным из этого револьвера огромную убойную силу. Кстати, России была чуть ли не первой страной в мире, которая массово начала использовать патроны центрального воспламенения.

Револьверы Смит-Вессона образца 1871, 1872 и 1880 годов имели УСМ простого действия. Патроны центрального воспламенения снаряжались дымным порохом. Устройство курка имело специальный цацеп, который не давал расстёгиваться застёжке ствола.

При раскрытии ствола происходило автоматическое экстрактирование гильз или патронов. Кстати, экстрактор можно было отключить с помощью специальной защёлки.

4,2 линейные револьверы системы Смита-Вессона, как я уже упоминал, разделялись на три модификации – образцы 1871, 1872 и 1880 года. Друг от друга эти модификации отличались различными мелкими деталями, длиной ствола и так далее.

Каждая последующая модель револьвера была более доработанной и удобной. Из револьверов образца 1880 года в Туле изготавливали фабричным способом полицейские револьверы с коротким стволом. Ясное дело, что у таких коротких револьверов кучность была ниже, но для полиции её вполне хватало.

Всего в США на заводе Смита-Вессона для России изготовили порядка 250 000 револьверов. Потом в Туле на оружейных заводах наладили собственное производство данных револьверов.

И теперь ВНИМАНИЕ! Револьверы системы Смита-Вессона российского производства оказались гораздо лучше, чем револьверы, произведённые в США! Это было доказано на оружейной выставке в Берлине в 1880 году, где русский Смит-Вессон был признан лучшим револьвером. До этого, в 1873 году, этот револьвер российского производства получил золотую медаль на выставке в Вене.

Российский 4,2 линейный револьвер системы Смита-Вессона образца 1871 года имел длину ствола 203 мм. Калибр 10, 67 мм под патрон .44 Russian. Барабан револьвера вмещал в себя 6 патронов. Вес револьвера, даже без патронов, составлял внушительные 1 220 грамм. Так что этим оружием можно было и по голове вражину ударить, что российские военные часто и с удовольствием делали, как правило, по отношению к гражданским.

Внешне 4,2 линейный револьвер системы Смита-Вессона образца 1871 года – это такой типичный ковбойский револьвер, у бандитов он особо не прижился из-за своих размеров. Впрочем, это уже совсем другая история…

Есть что добавить? Тогда пишите в комментариях!
Facebook

4,2-линейный револьвер системы Смита-Вессона

Несмотря на хорошую убойную силу и удобство перезарядки револьвера военные невзлюбили этот револьвер за его большой вес. Считалось, что пистолет — это оружие, которое будет применяться лишь в редких случаях и поэтому лёгкий револьвер будет практичнее более тяжелого, даже при ухудшении его убойности. Револьвер Смита-Вессона был заменен на более лёгкий и удобный в обращении револьвер системы Нагана.

В своей статье (из «пояснительной записки к уставу 1908 года») специалист по военному делу А. Попов писал, что[5]

Из боевых опытов известно, что пользоваться револьверами в бою приходится в самых исключительных и редких случаях. Кому приходится стрелять на дальних расстояниях, то конечно он будет стрелять из ружья, а на близких расстояниях нужно иметь в виду скоротечность боя, при котором чины, вооружённые револьверами и шашками, одни предпочитают для личной защиты шашку, а другие ружье с патронами к нему, взятое от убитых.

Существующие ныне в нашей армии револьверы Смита-Вессона по своей тяжести настолько внушительно дают себя чувствовать, что не оправдывают своего боевого назначения, тем более, что по боевым качествам, они во много уступают существующим в наше время другим системам. По этим причинам в нашей армии револьверы сказанной системы не заслужили ни любви, ни доверия к ним. Много имеется в нашей военной литературе жалоб на то, что эти револьверы тяжелы, пригонка их непрактична и что в настоящее время они устарели…

Однако он также отмечал, что раздавались и голоса, выступающие за сохранение револьвера на вооружении армии:

Несмотря, по видимому, на необходимость замены револьверов системы Смита-Вессона другой системой, соответствующей более современным боевым условиям и более облегченной, раздаются голоса в защиту о превосходных во всех отношениях качествах существующих у нас револьверов Смита-Вессона и о том, чтобы револьверы этой системы не заменять, а оставить по прежнему. К несчастию всякое новое или возобновлённое изобретение иногда встречает более порицания, нежели одобрения. Помнится нам, что когда-то существовали авторитетные лица, старавшиеся доказать, что гладкоствольное огнестрельное оружие иметь на вооружении более выгодно, чем нарезное. В № 32 «Русского инвалида» за 1892 год, г. Надарев также приходит к следующему заключению: «И так систему носки револьвера в кобуре на поясном ремне следовало бы сохранить без изменения, револьверный шнур упразднить; револьверы Смита и Вессона оставить по прежнему, потому что, кроме превосходных боевых качеств, собственно как огнестрельного оружия, этот револьвер в рукопашной схватке представляет столь же превосходное холодное оружие по своей массивности и по сокрушительности наносимых им ударов».

На что он, помимо прочего, отвечал:

В рукопашной схватке тяжесть револьвера не должна быть принимаема в расчёт, для этой цели чины, вооружённые револьверами, имеют шашку, тесак, кинжал и прочее, а потому это оружие должно быть исключительно только для огнестрельного действия, а поэтому каждый лишний золотник ведёт к ущербу общего дела.

Несмотря на это он предлагал оставить револьвер на вооружении артиллеристов, которые передвигались на гужевом транспорте. О кавалерии Попов не упоминает (надо полагать, что в рукопашном бою конница должна была орудовать шашками).

В виду изложенного, полагаем, что заменить револьверы системы Смита и Вессона в настоящее время является настоятельной необходимостью, начав таковую замену с пехотных и кавалерийских частей, а существующим 3-м образцам системы Смита и Вессона вооружить нижних чинов полевой пешей артиллерии вместо имеющихся у них на вооружении укороченных драгунских шашек. Вооружение артиллеристов этими устарелыми револьверами полагает необходимым сделать по следующим соображениям:

Тяжеловесный существующий револьвер нижних чинов артиллерии не обременит в виду того, что они при передвижении батареи садятся на передки и сидения лафета, между тем для самозащиты батареи эти револьверы далеко будут лучшим оружием, нежели укороченные шашки; отмена же у них этой укороченной шашки вызывается тем, что это оружие пользы в бою не принесёт, так как артиллеристы не могут им хорошо владеть, а между тем они при носке мешают действию при орудиях и все-таки имеют некоторую тяжесть[6].

Следует отметить, что револьвер Нагана перезаряжается гораздо более архаичным методом через дверцу, открывающую каморы барабана поворотом вбок — наподобие револьверов Кольта времен начала 1870-х годов, что делало его не очень удобным для кавалерии.

Смит-Вессон и другие легендарные револьверы в царской России

20 августа 2018

13 мая 1895 года на вооружение русской армии был принят револьвер системы Нагана. Это оружие стало легендарным. А сама конструкция револьвера породила «русскую рулетку», игру со смертью, известную на весь мир.

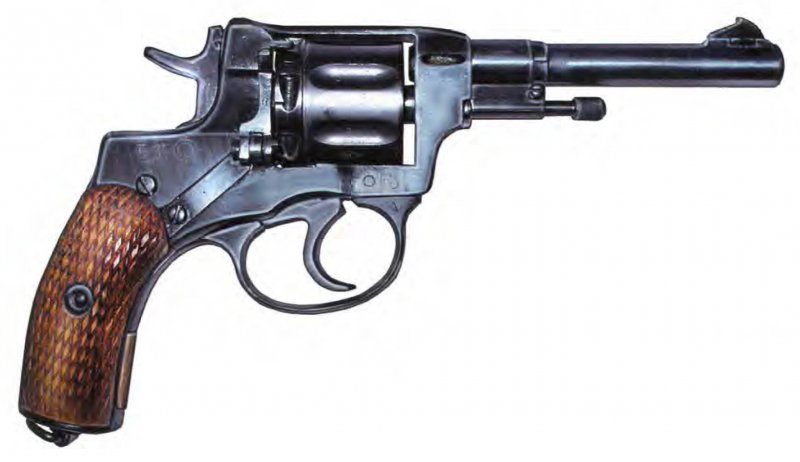

Наган. Револьвер образца 1895 год

Видео дня

Изначально револьвер был предложен Леоном Наганом, который рассчитывал на очень выгодный заказ, помятую об опыте своих предшественников. Однако военное ведомство России решило начать собственное производство револьвера. В Российской империи револьверы системы Нагана изначально выпускались в Туле двух типов – самовзводные, когда одну за другой можно было выпустить все семь пуль и несамовзводные – солдатские, когда после каждого выстрела необходимо было взводить спусковой механизм. [С-BLOCK]

Считалось, что скорострельное оружие солдату не нужно и приведет лишь к большому расходу патронов. Несамовзводные наганы были у музыкантов, артиллеристов и тех кому не полагалась «Трехлинейка». Достоинством револьвера образца 1895 года является то, что при небольшом калибре и размерах он является достаточно мощным оружием. Достигается это за счет того, что барабан при выстреле надвигается на ствол и потеря энергии минимизируется. С другой стороны, для стрельбы от стрелка требуется достаточно большая физическая сила. Даже взрослому человеку нужна иметь очень крепкую кисть, чтобы одну за другой прицельно выпустить все 7 пуль. Дети, подростки из такого оружия могут стрелять только в кино про «неуловимых мстителей». Основной недостаток «нагана» – это длительность перезарядки. Необходимо выдвинуть шомпол, открыть дверцу и одну за другой экстрактировать все семь гильз. А затем вставить семь новых патронов и тоже по одному.

Первое боевое применение данного оружия было отмечено во время похода русских войск в Китай в 1900 году, когда поручик сибирских стрелков Станкевич при взятии фортов Таку уложил из нагана несколько ихэтуаней. В Красной Армии наган длительное время удерживался у командного состава и танкистов, для которых пистолет ТТ в силу подвижного ствола был неудобен. В 1941 году на базе данного револьвера в Туле выпускались револьверные ружья, предназначенные для вооружения партизан.[С-BLOCK] Образцы таких ружей существуют, но ни одного случая их боевого применения в ходе Великой Отечественной войны пока в документах не обнаружено. В СССР наган выпускался на Тульском и Ижевском заводах до 1945 года. В послевоенный период времени наган состоял на вооружении милиции и различных охранных структур, и до недавнего прошлого револьвер еще можно было видеть у инкассаторов Белоруссии. Общий выпуск револьвера образца 1895 года превышает 2 млн. единиц.

Первые револьверы в России

Крымская война показала преимущество револьверов в ближнем бою перед однозарядными капсульными пистолетами. Достаточно остро встал вопрос о перевооружении русской армии новым видом оружия.

Но поскольку быстро создать собственную систему или приобрести иностранную было сложно, а главное дорого для государства, то офицерскому корпусу и казачеству было рекомендовано приобретать револьверы Кольта и Лефоше за собственный счет, взамен стоявшему на вооружении пистолету образца 1854 года.

Естественно, так могли поступить лишь весьма состоятельные люди и плюс имевшие большой стимул к приобретению нового мощного оружия. И таких оказалось весьма немного. Так, в составе Кубанского казачьего войска в последние годы Кавказской войны не было желающих приобрести револьвер. Правда, закупавшиеся в Бельгии некоторое время револьверы Лефоше состояли на вооружении корпуса жандармов. Всего в Бельгии было закуплено 7100 единиц.

4,5 линейный револьвер Галана

В российском флоте одно время удерживался созданный во Франции револьвер Галана. Отметим, что калибр до революции измерялся не в миллиметрах, а в линиях. Линия — это одна десятая дюйма. Таким образом 4,5 линии равны 11, 43 мм. Принятый на вооружение в 1879 году самовзводный револьвер Галана мог использоваться как мощное абордажное оружие, а также в десантных операциях. Отдельные случаи боевого применения револьвера Галана отмечены во время похода в Китай, а затем в русско-японской войне при обороне Порт-Артура.

Револьвер Гольтякова

Достаточно интересную конструкцию револьвера предложил в 1866 году Николай Гольтяков, бывший старший надзиратель замочного цеха Тульского оружейного завода. Револьвер Гольтякова, на который создатель, использовавший иностранный опыт, получил привилегию в1868 году, был рекомендован для продажи офицерскому составу как лучший из русских и иностранных образцов, рассмотренных оружейной комиссией. Однако это был лишь опыт, а распространения и большой популярности этот образец, предложенный Гольтяковым, не получил.

4,2 линейный револьвер Смита-Вессона

В 1871 году на вооружение русской армии принимается 4,2 линейный револьвер Смита-Вессона. В 1870-х годах это было мощное и достаточно надежное оружие, имевшее ряд модификаций. В 1873 году русская модель револьвера была удостоена золотой медали на международной выставке в Вене. Всего в русской армии состояли на вооружении револьверы Смит-Вессона трех модификаций, отличавшиеся, прежде всего, длиной ствола.

Все три образца имели несамовзводный механизм и после каждого выстрела требовалось взводить курок. Барабан вмещал 6 патронов. Оружие неплохо себя зарекомендовало в ходе Русско-турецкой-войны 1877-78 годов и в походах в Среднюю Азию. Револьверы закупались в США (250 тыс. единиц), а также производились в Туле (около 200 тыс.).Длительное время эта система оценивалось очень высоко, а когда было принято решение о перевооружении армии наганом, к последнему отнеслись изначально весьма скептически. После 4,2 линейного Смита-Вессона, имевший почти в полтора раза меньший калибр и меньшую длину ствола, наган казался несерьезным оружием. Но опыт вскоре доказал обратное….

Другое,Министерство обороны,Тульский оружейный завод,

» Смит и Вессон » в России


Кадр из кинокомедии 1938 года «Медведь» с участием замечательных артистов Михаила Жарова, Ольги Андровской и двух револьверов «Смит и Вессон»!

«Мой папаша пил, как бочка,
И погиб он от вина.
Я одна осталась дочка
И зовусь «мамзель На-на».

(Песня из советского кинофильма «Медведь» (1938) режиссёра Исидора Анненского по одноименной пьесе А.П. Чехова)

Оружие и фирмы. А было так, что после Крымской войны российская императорская армия, вернее не сама армия, а управлявшие ею чины, наконец-то осознали, что надобность вооружаться современным оружием это не блажь, а суровая необходимость. Ну не хватает на всю нашу армию сделанных по образцу кольтовского револьверов, кои в количестве всего 400 штук были сделаны у нас в 1855 году. Правда, инициативу проявили жандармы, в 1860 году вооружившиеся револьвером Лефоше, и все те же моряки – запросившие для себя револьверы Галана в 1869-ом… А армия револьвера не имела по-прежнему. Но время и деньги превозмогают всё. И вот (хотя и немного промедлив) и армия наконец-то получила первоклассное по тому времени оружие – патронный револьвер фирмы «Смит и Вессон» калибра .44 под так называемый «русский патрон».


Револьвер «Смит и Вессон» модели 1870 г. Фотография с сайта фирмы «Smith&Wesson»

Здесь на ВО уже была статья, где рассказывалось о том, какую роль в том, что именно этот револьвер попал к нам на вооружение, сыграли и некий великий князь, и два наших полковника, хорошо разбиравшиеся в оружии – повторяться не будем. Важно подчеркнуть, что одним из важнейших требований, которое армия предъявила к новому оружию, была его убойность! Револьвер должен был на расстоянии в 50 шагов гарантированно убивать лошадь и таким образом выводить из строя и всадника! Имела значение и скорость стрельбы их револьвера, потому как вооружать им предполагалось прежде всего конницу, а там быстрота имеет особое значение.


Револьвер «Смит и Вессон» № 3 Русский («S&W Russian»)

Револьвер испытали и вот какие результаты он показал:
при стрельбе по доскам (сосновым) толщиной 25 мм на расстоянии в 25 шагов при расстоянии между ними в один дюйм было пробито 3,65 доски, то есть три насквозь, а в четвертой пуля застряла;
на расстоянии в 50 шагов пуля пробила 2,75 доски;
а вот на 100 шагов всего одну, однако и этого показалось вполне достаточно!
Меткость тоже посчитали удовлетворительной:
На расстоянии 15 шагов радиус лучшей половины пуль был равен 8,9 см;
на 25 шагов – 12,6 см;
и на 50 шагов – 21, 5 см.
Ну, а скорострельность его была такова, что из солдатского образца (то есть лишенного самовзвода) стрелок мог выпустить все шесть зарядов всего за десять секунд (!), а затем, перезаряжая револьвер, 24 выстрела за две минуты.


«Лимонадный Джо» − замечательная пародия 1964 года на западные вестерны, снятая в ЧССР. Кстати, у Джо в руке револьвер «Смит и Вессон» именно «русской модели»

Принятый на вооружение образец 1869 года получил в России официальное название «4,2-линейный револьвер системы Смита-Вессона» и имел следующие основные особенности: калибр 4,2 линии (10,67 мм), барабан емкостью шесть патронов, ствол длиной восемь дюймов (203 мм) и патрон с бердановским капсюлем центрального воспламенения. Очень важным качеством револьвера была его быстрая перезарядка.
Револьвер был устроен так, что «переламывался» пополам и при этом все стреляные гильзы одновременно (причем автоматически) из барабана удалялись. Правда, револьвер первоначально имел спусковой механизм только лишь одинарного действия, однако таковое было опять-таки требованием наших военных. Ведь заряженный револьвер имел вес порядка 1,5 кг, что, по их мнению, делало самовзводную стрельбу из него неточной.
Первая поступившая в Россию модель обозначалась индексом I. А всего фирма «Смит и Вессон» поставила нам более 250 тысяч своих револьверов. И долгое время (в силу этого) была в самих США малоизвестным предприятием, так как не покладая рук трудилась над русским заказом.


Герой нашего фильма, хоть они и не сравнимы по содержанию, безусловно, «эпичнее»!

Всего российская императорская армия использовала револьверы трех моделей, соответственно 1871, 1872 и 1880 гг. выпуска, которые одна от другой в первую очередь отличались длиной ствола: 203 мм, 178 мм (семь дюймов), 165 мм (шесть с половиной дюймов) и рядом мелких деталей.
Кстати, модель III 1880 года, хотя и имела самый короткий ствол по сравнению со всеми прочими, тем не менее обладала вполне достаточной убойной силой: ее пуля на расстоянии в 20 м пробивала четыре дюймовые сосновые доски.
Внешним отличием (причем самым заметным, отличавшим «русскую модель» от всех остальных) стал выступ на корпусе позади курка, не дававший рукоятке «сползать» при стрельбе в ладонь, и «шпора» на спусковой скобе (повысившая удобство пользование револьвером при стрельбе с коня), введенная (как говорят!) с подачи Великого князя Алексея Александровича, охотившегося с револьвером «Смит и Вессон» на бизонов!


«Смит и Вессон» № 3, «Турецкая модель», ок. 1879 и до 1880 г. Вес − 1230 г, длина ствола − 159 мм (6,25 дюймов), общая длина − 304 мм (11,96 дюймов). Королевский арсенал, Копенгаген
А вот так они выглядят в коробке!

Кроме того, для офицерского состава в середине 1880-х в США заказали и небольшую партию самовзводного «Смит и Вессон» № 3 модели 1880 года, имевшего УСМ двойного действия. Он получил название «револьвер Смит-Вессон, офицерского образца, тройного действия». Почему «тройного действия»? Да потому, что курок на нем можно было поставить еще и в «третье положение» − то есть на предохранительный взвод. Поэтому эти револьверы имели развитый спусковой крючок, позволявший создавать на него сильное давление пальцем, а скоба вокруг него была большого размера.
Патрон имел латунную гильзу, в которой помещался заряд бурого дымного пороха в 1/3 золотника (1 золотник — 4,265 грамма), и пули, имевшей длину в 1,5 калибров и вес в 3,5 золотника. На пуле было предусмотрено три кольцевые проточки, набитые «пушечным салом», что позволяло смазывать ствол и предохраняло его от вредного воздействия пороховых газов. Ну и скорость пули у него была вполне приличной − около 210 м/сек.
Кстати, довольно скоро выяснилось, что убойная сила пули револьвера даже выше, чем пули винтовки Бердана, имевшего такой же калибр, как раз в силу ее меньшей начальной скорости! То есть российская императорская армия получила в свое распоряжение исключительно мощное по тому времени и современное оружие. И тем не менее осталась им недовольна.

«Смит и Вессон» № 3, модель 1880 г., подарочный экземпляр. Изготовлен в Германии по заказу российского правительства на предприятии Людвиг фон Лёве & Co, между 1880 и 1885 гг. Техника: гравировка, золочение, чернь, резьба по слоновой кости. Длина общая: 30,7 см; длина ствола: 16,7 см; калибр: 10,7 мм. Государственный Эрмитаж, Санкт-Петербург

Недовольна, впрочем, отнюдь не его баллистическими характеристиками и удобной перезарядкой (хотя к ней тоже имелись претензии). Нет, револьвер невзлюбили за слишком уж большой вес.
Довольно скоро выяснилось, что использовать его в бою солдатам и офицерам приходится не так уж и часто. Зато таскать у себя на боку полтора килограмма железа неудобно. Ремень с кобурой съезжал набок, а до двух плечевых ремней, появившихся в российской армии в ХХ веке, тогда почему-то так и не додумались. Неудобен был шнур (чтобы не потерять револьвер!), закрепленный на его рукоятке, поскольку он петлей охватывал шею и создавал прямую угрозу удушения стрелка. Так что многие ругали «Смит и Вессон», но были те, кто его хвалил.
Например, в № 32 журнала «Русский инвалид» за 1892 год, г. было написано:
«И так систему носки револьвера в кобуре на поясном ремне следовало бы сохранить без изменения, револьверный шнур упразднить; револьверы Смита и Вессона оставить по-прежнему, потому что, кроме превосходных боевых качеств, собственно, как огнестрельного оружия, этот револьвер в рукопашной схватке представляет столь же превосходное холодное оружие по своей массивности и по сокрушительности наносимых им ударов».

И да, действительно, револьвер этот, взятый за ствол, представлял собой настоящую дубинку, хотя его создатели навряд ли планировали его к таковому использованию.
Поэтому и получилось так, что в 1895 году «Смит и Вессон» сменил револьвер Нагана, который был значительно легче и меньше по размерам, хотя он и перезаряжался самым, что ни на есть примитивным способом, через закрывавшую каморы барабана поворотом вбок «дверцу Абади», причем с правой стороны— по аналогии с револьверами Кольта еще начала 1870-х годов, что для той же кавалерии делало его совсем неудобным.


Револьвер-карабин 1871 г. с длинным стволом и деревянным прикладом (Хатингтонский музей искусств, Западная Виргиния)

Выпускался также и «Смит-Вессон малой русской модели» — в качестве гражданского оружия калибра 38-го (9,7 мм), с коротким стволом и даже без дужки спускового крючка.
Помимо США и Тульского оружейного завода эти револьверы под «русский патрон» .44 производили и некоторые европейские фирмы. Например, самовзводный облегченный образец с коротким стволом делали в Бельгии. И среди офицеров российской армии он был весьма популярен именно из-за его уменьшенного веса.
В целом револьверы «Смит и Вессон» прослужили в России долгую службу. Когда их сняли с вооружения армии – то передали российской полиции. В годы Первой мировой войны остававшиеся на армейских складах «смит-вессоны» отдали ополченцам, тыловым и вспомогательным службам армии, а какую-то часть переделали в ракетницы. До 1917 года с ними несли службу лесничие и объездчики, поскольку им не давали ружей, чтобы не было бы соблазна заняться браконьерством.
В 1879 году Россия 2000 револьверов образца 1874 года и 100 000 патронов передала болгарской армии. В ноябре 1885 года, накануне войны с Сербией на ее вооружении таковых револьверов состояло 1612 штук, а перед ее вступлением в Первую мировую войну – 1112. Затем одну тысячу револьверов обр. 1880 года в США закупила Япония и использовала их во время Русско-Японской войны. А затем на основе этого револьвера в Стране восходящего солнца создали свою собственную модель – револьвер «Хино».


Реклама бескуркового револьвера «смит-вессона» «тройного действия» 1887 г. Фотография с сайта фирмы «Smith&Wesson»

Продавали «смит-вессоны» Турции, Мексике и даже Австралии, а также в Китай. Однако ни в одной стране мира они не встречались в таком количестве, как именно у нас, в России!


Кадр из фильма «Последние дни Франка и Джесси Джеймсов». У всех в руках «смит-вессоны»!

Кстати, несмотря на свою редкость в США, «S&W Russian» и похожие на него модели именно на Диком Западе пользовались немалой популярностью. Так, им в разные годы вооружались такие известные личности − стрелки и служители правопорядка, как Уайетт Эрп, его брат Вирджил, Пэт Гаррет и другие, а с другой стороны, столь же известные преступники, как Билли Кид и Джон Хардин, Джесси Джеймс и Боб Форд. Так, именно из этого револьвера калибра .44 Форд выстрелом в спину и убил Джесси Джеймса…


Ну, а у нашего «Медведя» все закончилось ну просто очень хорошо!
