образца 1939 года, история создания, боевое применение, технические характеристики

К началу 30-х годов прошлого столетия Красная Армия не имела на вооружении мобильной малокалиберной зенитной пушки. Многочисленные проекты один за другим браковались заказчиком или упирались в технологические ограничения предприятий.

Только в 1938 году появляется сначала 45 мм орудие 49-К, которое по требованию Артиллерийского управления РККА оснастили стволом с уменьшенным калибром. Новая система получила обозначение «37 мм зенитная пушка 61-К образца 1939 года». Под этим индексом орудие прошло Великую Отечественную войну, череду различных конфликтов в Африке и на Ближнем Востоке. Даже на сегодняшний день пушка не утратила своей актуальности и состоит на вооружении более 30 государств.

История создания

Появление пригодных к эксплуатации образцов малокалиберного автоматического орудия относится к концу 80-х гг. еще XIX века. В 90-е годы того же столетия на кораблях Императорского флота России стали появляться многоствольные 37 мм орудия системы Максима, которые использовались для борьбы с миноносцами. Опыт русско-японской войны не выявил преимуществ такого вооружения и от дальнейшего изготовленияи установки пушек отказались.

Идея возродилась уже в годы Первой Мировой войны, но теперь орудие Максима предполагалось использовать для противодействия аэропланам и аэростатам. В России для этого применялись 37 мм пушки Максима и импортные 40 мм орудия Виккерс, которые монтировались на лафетах нескольких конструкций. Предельный угол возвышения достигал 85⁰.

После Октябрьской революции была предпринята попытка возобновления производства орудий системы Виккерс, но с заменой ствола на стандартный для СССР с калибром 37 мм.

Но созданная в 1928 году пушка 11-К так и не пошла в серию. Одновременно велись работы по 45 мм конструкции, но они так же оказались неудачными. Безуспешной стала попытка выпуска лицензионной пушки «Рейнметалл», предпринятая заводом имени Калинина.

Неудачи продолжали преследовать советских конструкторов практически до конца 1937 года, когда была создана 45 мм пушка ЗиК-45, представлявшая собой почти полную копию британского орудия Бофорс. Отличие было в калибре, увеличенном на 5 мм, и некоторых конструктивных решениях. После испытаний и доработок орудие приняли на вооружение вместе с 4-колесным лафетом, полученная система обозначалась 49-К и планировалась к серийному выпуску в 1940 году.

Но в начале 1938 года выходит постановление, инициированное Артиллерийским управлением РККА, требующее установить на шасси тогда еще ЗиК-45 ствол с уменьшенным до 37 мм калибром. Новая артсистема, разработанная под началом М.Н. Логинова, получила рабочее название ЗиК-37, под которым проходила тестирование уже с осени 1938 года.

Позднее обозначение заменили на 61-К, под которым орудие приняли на вооружение. Из-за этого были пересмотрены планы выпуска 45 мм модели 49-К на 1940 год, в итоге заказ на эту пушку отменили. В серию пошло 37 мм орудие, первая партия из 15 экземпляров была собрана заводом имени Калинина в 1939 году.

В следующем году заводской конвейер покинули не менее 544 зенитных пушек образца 1939 года, что было заметно ниже плана (900 стволов).

В 1941 году производство перевели на завод имени Ворошилова, который собрал по разным оценкам от 1400 до 2200 экземпляров. Последние пушки на колесном лафете были собраны в 1945 году, выпуск модификации для самоходных установок свернули год спустя. Корабельная версия 70-К, имевшая идентичную баллистику и отличавшаяся станком, выпускалась мелкими партиями до 1956 года.

В 1944 году появился 2-ствольный вариант орудия В-47, который проходил испытания несколько лет. Серийное производство велось в 1948-49 гг., всего собрали 78 установок.
После войны выпуск пушки 61-К развернули в Польской Народной Республике, задействовав мощности механического завода, расположенного в городе Тарнув. Также выпуск осуществлялся в Китае, где орудие проходило под индексами Тип 55, 65 и 74.

Выпущенные орудия продержались на вооружении Советской армии до середины 80-х годов. Поставленная на экспорт техника активно применяется и сегодня. Среди эксплуатантов 61-К такие государства, как Алжир, Иран, КНДР, Судан.

Боекомплект

Для стрельбы из орудия 61-К применялся унитарный патрон с латунной многоразовой гильзой. Для зенитки использованы оригинальные патроны, не взаимозаменяемые с другими 37 мм пушками советского производства.

Метательный заряд весил 205 г, использовался порох типа 7/14 или 7/7 для патронов бронебойного назначения. При использовании осколочного снаряда применялся порох типа Ж-167 или ЖН-167. Это же вещество могло применяться и в бронебойных патронах, но вес заряда составлял 200 или 210 г.

Максимальный заряд пороха Ж-167П весом 217 г имелся в подкалиберном патроне.

Для воспламенения использовался единый тип заряда весом 5 г, который размещался на дне гильзы в специальном хлопчатобумажном картузе. Для снижения восприимчивости к внешним воздействиям использовался лист, изготовленный из флегматизатора, который разделял пороховой заряд и стенку гильзы.

Для удаления остатков ведущего пояска снаряда с поверхности нарезов применялся моток свинцовой проволоки, размещенный поверх боевого заряда. Поскольку снаряды зенитной артиллерии оснащены трассерами, то в конструкции снаряда имеется специальная картонная прокладка, размещенная по верхней кромке метательного заряда.

Снаряды для 61-К поставлялись в войска запакованными в деревянные укупорки, рассчитанные на 30 выстрелов. Для ведения огня требовалось уложить снаряды в обоймы Ю-9, обеспечивающие 5 выстрелов.

Для борьбы с самолетами противника использовались осколочные 37 мм снаряды ОР-167, позднее замененные на усовершенствованную модель ОР-167Н. Снаряды оснащались зарядом взрывчатого вещества весом 37 и 34 г соответственно, тип взрывчатки был различным. В раннем боеприпасе применялся тринитротолуол, позднее стал использоваться состав на базе гексогена и алюминиевой пудры.

Для обеспечения безопасности в конструкции взрывателя предусмотрен самоликвидатор, обеспечивающий подрыв заряда на высоте 4000 м. Отключение самоликвидатора позволяло вести из орудия огонь по целям, расположенным на горизонте на удалении до 8500 м. Предельная вертикальная досягаемость 61-К при угле возвышения ствола 85⁰ составляет 6700 м.

Также в боекомплект 61-К входили бронебойные снаряды БР-167 без заряда взрывчатого вещества.

В зависимости от дистанции и угла попадания обеспечивалось пробитие брони толщиной до 56 мм. В небольших объемах с 1944 года выпускался подкалиберный снаряд со сплошным сердечником из твердого сплава. За счет снижения веса до 620 г и роста начальной скорости до 960 м/с обеспечивалось пробитие брони толщиной до 97 мм.

Боевое применение

К моменту начала Великой Отечественной войны в РККА числилось более 1200 орудий 61-К. Но согласно штатного расписания требовалось еще почти 4 тыс. стволов, ситуация с боеприпасами была похожей – запасы составляли всего 17% от регламентированной потребности.

Западные военные округа, которые первыми попали под удары немецких войск, понесли большие потери, утратив большую часть материального обеспечения. Параметры снарядов позволяли бороться при помощи зенитки 61-К с легкой и средней бронетехникой Вермахта, подобная практика прекратилась только весной 1942 года.

Рост выпуска вооружений в 1942 году отчасти компенсировал потери 61-К, но из-за увеличения числа стволов и изменения тактики действия немецкой авиации стал резко возрастать расход боеприпасов. Например, число израсходованных в 1943 году 37 мм снарядов в 2 раза превышает затраты в 1942 году. Ситуация компенсировалась поставками 40 мм орудий Бофорси боеприпасов к ним из США (в рамках Ленд-Лиза).

Из-за сходных характеристик статистика американских и советских пушек не разделялась, что затрудняет определение числа потерянных орудий 61-К и расход снарядов.

По этой же причине отсутствует официальная статистика побед, одержанных при помощи 37 мм системы образца 1939 года.

В 1944 году орудия 61-К стали передаваться военным частям, укомплектованным выходцами из государств Восточной Европы. В их число попали чешские и югославские подразделения, а также Войско Польское.

Захваченные в ходе летней и осенней кампаний 1941 года орудия 61-К активно использовались германскими частями. У новых владельцев система получила обозначение 3,7 cmFlak 39(r). О числе трофейных стволов говорит тот факт, что на начало 1944 года в немецкой армии состояло на балансе 390 орудий. Некоторое количество трофейных пушек 61-К имелось в финской армии, но в боевых действиях они не принимали по причине дефицита снарядов.

После Великой Отечественной войны начались поставки 61-К в Китай и Северную Корею. Полученное вооружение активно применялось во время Корейской войны, хотя и имелись нарекания на недостаточную досягаемость по высоте. Затем зенитка 61-К использовалась во Вьетнамской войне, отметилась в арабо-израильском противостоянии и многочисленных конфликтах между африканскими государствами.

Описание конструкции

Орудие 61-К имеет автоматическую перезарядку, которая осуществляется за счет короткого отката ствола и применения подвижного затвора. Узел перемещается в направлении, отличающемся от линии отката. В момент прохождения крайней задней точки отката осуществляется отпирание затвора и выброс гильзы, при обратном движении происходит подача нового патрона из обоймы и затвор запирается. Орудийному расчету требуется только наводить орудие на цель и своевременно устанавливать свежие обоймы.

Для обеспечения ведения огня из 61-К необходим расчет из 7 человек, из которых 5 размещены на ходовой части и осуществляют наведение и удержание цели в прицеле, а также смену обойм.

Для защиты личного состава от осколков и пуль используется щит, экземпляры сборки до 1943 года подобного приспособления не имели.

Для перевозки орудия 61-К применяется 4-колесное шасси с индивидуальными пружинными рессорами. Колесные диски позаимствованы у коммерческого грузовика ГАЗ ММ, шины размером 32*6″ имеют губчатый наполнитель, обеспечивающий сохранение подвижности при повреждении или простреле. Характеристики ходовой части рассчитаны на максимальную скорость движения 60 км/ч, которая достигается на шоссе с твердым покрытием. Для движения требуется тяговое усилие более 150 кг, перемещать зенитное орудие 61-К силами расчета затруднительно.

Задняя ось жестко закреплена на поперечной силовой балке шасси, передняя установлена на балансирной опоре, обеспечивающей качание моста в направлении, перпендикулярном балке. Подобная конструкция обеспечивала повышенную устойчивость при движении по неровным дорогам и пересеченной местности. Также обеспечен поворот передней оси при помощи буксировочного дышла и шарнирного шкворня.

В боевом положении шкворень стопорится специальной подставкой, расположенной на дышле. Дополнительно устанавливаются 4 опоры, обеспечивающее увеличение устойчивости при стрельбе. В конструкции опор предусмотрены винтовые домкраты, обеспечивающие выравнивание платформы по горизонту. Для определения точности позиционирования имеются встроенные уровни.

Ствол 61-К имеет 16 нарезов с постоянным шагом, оснащен пламегасителем. Охлаждение осуществляется окружающим воздухом, что вкупе с повышенной скорострельностью приводит к быстрому износу. Конструкция орудия 61-К обеспечивает выполнение замены ствола в полевых условиях. Клиновой затвор перемещается по вертикали, позволяет вести одиночный или автоматический огонь. Механизм заряжания позволяет подавать новую обойму еще до полного отстрела предыдущей.

Подобная конструкция допускала ведение непрерывной стрельбы по цели, но требовала аккуратной работы, поскольку перекос обоймы приводил к сбоям при перезарядке.

В конструкции орудия 61-К используется тормоз отката гидравлического типа, оснащенный компенсатором на случай разогрева рабочей жидкости. Имеется корректор быстроты наката, механизм возвращения ствола в исходное положение оснащен пружиной.

Редукторы для вертикального и горизонтального изменения направления ствола орудия оснащены 2-скоростями, которые переключаются в зависимости от высоты и скорости полета цели. Вертикальный механизм оснащен педалью для выбора скорости, горизонтальный – оснащен отдельными приводами для повышенной и пониженной передачи. Для обеспечения ведения огня при максимальных углах возвышения использован уравновешивающий механизм.

Для вычисления координат упреждения используется автоматический прицел модели АЗП-37-1. Устройство использует для расчета информацию о скорости и направлении движения цели, а также другие параметры. Дистанция измеряется визуально или дальномером, прочие параметры задает наводчик, полагаясь на свой опыт. Характеристики прицела позволяют осуществлять наведение на цели, расположенные на расстоянии до 4000 м и двигающиеся со скоростью не выше 140 м/с.

Технические характеристики

В таблице приведены некоторые параметры зенитных орудий близкого калибра, которые использовались в годы войны воюющими сторонами. Шведский Bofors, являющийся прототипом 61-К и широко применявшийся союзными армиями имел возможность работы в составе комплекса, обеспечивавшего автоматическое наведение на цель.

Подобная система значительно увеличивала эффективность огня.

Параметр61-КBoforsFlak 43М1А2
СтранаСССРШвецияГерманияСША
Калибр, мм37403737
Длина ствола, клб62,6568953,5
Вес в боевом положении, кг2100210012502777
Скорострельность, выстр./мин170120150120
Вес осколочного снаряда, г880880820792

Высокая скорострельность советского орудия достигалась только при работе опытного заряжающего. При малейшем перекосе обоймы возникали задержки при стрельбе 61-К, а саму обойму оперативно удалить было затруднительно. Германское орудие оснащалось съемным 2-колесным лафетом, что обеспечивало меньший вес конструкции.

Преимуществом было расположение 2-х стволов в одной конструкции, что компенсировало уменьшенный вес снаряда и ухудшенную баллистику.

Орудие 61-К сохранилось во многих музеях на территории стран бывшего СССР и Восточной Европы.

Экземпляры орудия имеются в Абердинском музее (США) и в Израиле. Популярность орудия привела к созданию моделей-копий в масштабе 1-72, которые выпускаются компанией PST. Моделей в более популярном и крупном масштабе 1-35 не существует. Также пушка стала непременным атрибутом в компьютерных играх стратегической направленности.

Несмотря на сложный и капризный механизм заряжания орудие 61-К с честью прошло через Великую Отечественную войну внеся огромный вклад в победу над фашизмом.

Видео

warbook.club

37-мм противотанковые пушки Германии и СССР

Когда появились противотанковые пушки? Ну разумеется сразу после появления танков, и само собой, там, где с танками столкнулись впервые – в Германии. Противотан­ковые пушки фирмы «Рейнметалл» образца 1918 и Фишера образца 1918, имели калибр 37 мм и пробивали 15-мм броневой лист с дистанции 500 м. Этого с лихвой хватило бы для любого танка того периода, и забегая вперед, скажу даже больше – для любого танка «моложе» 40-х годов выпуска вообще.

Противотанковая пушка Фишера образца 1918 г., Германия

Несмотря на то, что количество танков, применяемых на фронтах Первой мировой уже измерялось сотнями единиц (всего произведено – Франция: 6200 танков, Британия: 2900 танков, Германия: ~100 танков), появились и они, и противотанковые орудия слишком поздно, чтоб во всей полноте показать своей противостояние… и тем самым на целых 20 лет определили в корне не верное представление о будущей войне.

Согласно Версальскому договору Германии было запре­щено создавать противотанковые пушки. Тем не менее уже в 1926 году фирма «Рейнметалл» создала первый послевоенный образец 3,7-см противотанковой пушки (образца 1926), с улучшенной баллистикой. На дистанции до 800 м новая пушка могла пробить броню любого танка с противо­пульной броней. Теоретически, она и на дистанциях в 2-3 раза больших, не оставляла противнику шанса, но рассеивание, не совершенство приборов наводки, в общем – дальше стрелять уже не имело смысла.

3,7-см пушка образца 1926 г. имела вид классической противотан­ковой пушки. В отличие от своего прообраза с однобрусным ла­фетом, она имела раздвижные трубчатые станины, обеспечи­вающие больший угол горизонтального обстрела. Впрочем, новшества на этом и кончались – новая «37-мм» была по-прежнему оснащена деревянными колесами и рассчитана на конную тягу.

Испытания и производство «запрещенного оружия» (к которому относились, как мы помним, противотанковые пушки) в Германии были строго на строго запрещены, а на свете, существовала, пожалуй, единственная территория, куда не могло заглянуть всевидящее око всевозможных надзорных комиссий – Советский Союз. Для такого вот взаимовыгодного «научного сотрудничества» и было создано (с полного ведома и одобрения германского правительства) частная фирма ООО «Бюро для технических работ и изу­чений», на поверку очевидная «пустышка», но проворачивающая весьма солидные сделки.

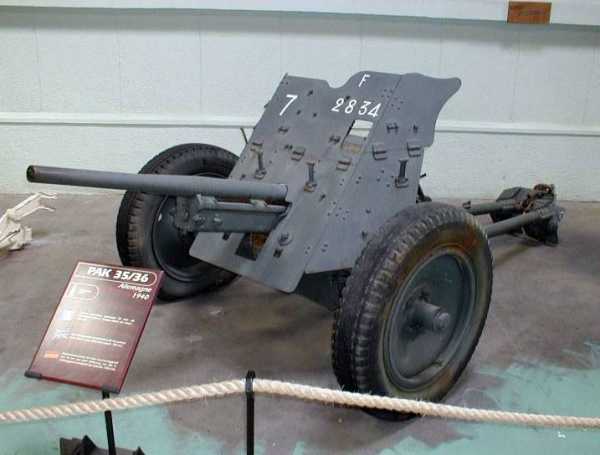

Близнецы: 37-мм Pak 35/36 германская…

06.08.1930 г. начальник Государственного орудийно-оружейно-пулеметного объединения, товарищ Будняк и руководитель фирмы «БТРИ» (также «БЮТАСТ») господин Гуго Фрейзенштейн заключили в Берлине договор о технической помощи, согласно которому фирма обязалась оказать техническую помощь в организации производства в СССР шести артиллерийских систем, создан­ных фирмой «Рейнметалл»:

  • 7,62-см зенитной пушки;
  • 15,2-см миномета;
  • 3,7-см противотанковой пушки;
  • 2-см автомата;
  • 15,2-см гаубицы;
  • 3,7-см автоматической зенитной пушки.

По условиям договора СССР выплачивал фирме 1125 ты­сяч американских долларов (!!!), а вместе стороны обязались хранить полное молчание как о предмете, так и о самом факте сделки. СССР получил 12 штук 3,7-см про­тивотанковых пушек, а также комплекты деталей и полную технологическую документацию. При этом, 3,7-см пушки поставлялись в СССР с четверть-автоматикой (т.е. затвор нужно закрывать вручную), а «БТРИ» обязалась после изготовления в СССР первых 100 серийных 3,7-см пушек заменить затвор уже на полуавтоматический. Однако немцы обманули, и 37-мм противотанковые пушки фирмы «Рейнметалл» до прекращения их производства в 1942 г. так и выпускались с «четверть-автоматикой».

…и советская

Их изготовление на территории СССР начали уже в 1931 году, на заводе № 8 в подмос­ковной деревне Подлипки, где пушка получила заводской ин­декс

. Приказом Реввоенсовета от 13 февраля 1931 г. пушка была принята на вооружение под наименованием «37-мм про­тивотанковая пушка обр. 1930 г.».

Выстрелы советской и германской пушек были полностью взаимозаменяемы. Однако калибр 37 мм не устроил советское руководство, которое желало увеличить бронепробиваемость пушки, осо­бенно на больших дистанциях, и сделать пушку универсаль­ной — имеющей качества противотанковой и батальонной пу­шек. 37-мм осколочный снаряд оказался очень слабым, по­этому желательно было иметь тяжелый 45-мм осколочный сна­ряд. Так и появились наши «родные» 45-мм противотанковые и танковые пушки. Причем для них, после длительных доработок 1933—1934 г.г. советские конструкторы все-таки создали тот самый «недополученный» полуавтоматический затвор.

В Германии в 1935—1936 гг. 3,7-см пушка образца 1926 также прошла модернизацию – калибр менять не стали, а вот деревянные колеса заменили на ме­таллические с резиновыми шинами и ввели подрессоривание. Этот образец получил индекс 37-мм Рак 35/36. Его советский «побратим» получил ствол от советской же 45-мм противотанковой пуш­ки

53К, и принят на вооружение как «45-мм противотанковая пушка образца 1937 г.», и 6 июня 1938 года запущена в серийное производ­ство.

45-мм противотанковая пушка 53-К. Невооруженным глазом видно, кому орудие приходится «родственником».

Пушка Рак 35/36 отлично зарекомендовала себя в боевых действиях в Испании в 1936—1939 гг. На любых реальных  ди­станциях она легко пробивала броню всех республиканских танков, в том числе советских БТ и Т-26, защищенных только противопульной броней. Однако, понадобилась ещё одна война – финская, 1940 г., чтобы советское руководство признало ошибочным видение танковых сражений будущего (за авторством М.Н.Тухачевского) и переключилось на производство средних и тяжелых танков. А вот с немцами, события в Испании сыграли дурную шутку – видя эффективность работы 37-мм противотанковых пушек, они и не подумали подготовить к следующей «большой» войне более бронебойный «подарок» для вражеских танкистов.

В результате, к началу Второй мировой войны, вермахт располагал 11 200 пушками 3,7 cm Рак 35/36 и 12,98 млн выстрелов к ним. В каждой из 35 дивизии «первой волны» имелось три пехотных полка, в каждом из которых была одна рота противотанковых пушек с двенадцатью 3,7 cm Рак 35/36. Кроме того, в дивизии был эскадрон тяжелых орудий с тремя орудиями 3,7 cm Рак 35/36 и противотанковый артиллерий­ский дивизион (с марта 1940 г. — истребительно-противотан­ковый артиллерийский дивизион) с тремя ротами по двена­дцать пушек 3,7 cm Рак 35/36 в каждой. Итого в пехотной дивизии первой волны имелось 75 противотанковых пушек ка­либра 3,7 см.

В четырех моторизованных дивизиях двухполкового состава было по 48 противотанковых пушек 3,7 cm Рак 35/36, а в кава­лерийской дивизии имелись 24 такие пушки.

До 22 июня 1941 г. 37-мм противотанковые пушки обр. 35/36 действовали эффективно на всех театрах военных действий. К 1 апреля 1940 г. в войсках находилось 12 830 таких пушек. Неприятным сюрпризом для немцев стали только французские танки S-35 «Сомуа», которые оказались не по зубам Pak 35/36, несмотря на 35—45 мм броневую защиту. Однако танков «Сомуа» у французов было немного (по разным данным, от 430 до 500), а применялись они тактически безграмотно.

Немцы конечно сделали некоторые выводы из встречи с «Сомуа» (начали ускоренное проектирование 5-см противотанковых пушек), но упорно продолжали считать 3,7-см противотанковые пушки эффективным средством для борьбы с танками.

К 1 июня 1941 г. вермахт располагал уже 14 459 единицами 3,7-см пушек обр. 35/36, но когда германская армия вторглась на территорию СССР, в первых же столкновениях с советскими танками Т-34

и КВ-1 выяснилось, что заслуженные Pak 35/36 совершенно бессильны против их брони. Чего стоят отзывы самих немцев – отныне 37-мм Pak 35/36 звались у них только «дверными молотками» и «хлопушками». Генерал Миддельдорф писал в то же время: «Противотанковая оборона, без сомнения, является самой печальной главой в истории немецкой пехоты».

Германское командование сразу же начало принимать меры для повышения эффективно­сти противотанковой обороны. Большие надежды возлагались на бронебойный подкалиберный снаряд 37-мм Pzgr.40, выпускавшийся с 1940 года. В 1941 их производство выросло в 4 раза – до 885,2 тыс. штук. На ближних дис­танциях в 100—200 м при удачном попадании такой снаряд вполне мог подбить танк Т-34. Впрочем, мог и не подбить…

В феврале 1942 г. в войска начали поступать ещё и надкалиберные противотанковые кумулятивные мины 3,7 cm Stiel.Gr.41. Их мощный кумулятивный заряд мог пробить бро­ню толщиной до 180 мм, то есть броню любого тяжелого тан­ка. Но… мину надо было, во-первых, вставлять в дульную часть орудия (при этом гильза заряжалась нормаль­ным способом, с казенной части), а во-вторых дальность стрельбы составляла 200 метров, но даже на такой дистанции сильно хромала точность. В 1942 г. было изготовлено аж 600,9 тыс. надкалиберных мин 3,7 cm Stiel.Gr.41, но это была уже «лебединая песня» 37-мм pak 35/36, и в том же 1942 году, ввиду полной бесперспективности этого орудия, его производство прекратили.

armedman.ru

роковой калибр » Военное обозрение

Калибр — это диаметр канала ствола артиллерийского орудия или стрелкового оружия, причем минимальным калибром в артиллерии является 20 мм, а самым большим — 914 мм. Однако самым эффективным среди всех прочих можно считать калибр 37 мм.

Начнем с того, что калибр 37 мм появился ещё во второй половине XIX века в качестве корабельного орудия. Это были как одноствольные, совсем небольшие пушечки с упором в плечо и пистолетной рукояткой под затвором, так и пятизарядные, так называемые «револьверные пушки». Суть их конструкции заключался в том, что блок стволов вращался специальной рукояткой, а в это время из магазина сверху в механизм подавались 37-мм патроны. Стрелок нажимал на спусковой крючок, и выстрелы следовали один за другим. Снаряды к этим пушкам были из закаленного чугуна, и задача их была делать дырки в корпусах миниатюрных в то время миноносок. Однако вскоре миноносцы стали крупнее. Понадобились пушки калибром 47 мм, затем 57 мм, затем 75 мм и так далее… Вот почему всерьез этот калибр как подходящий для артиллерии уже в начале ХХ века никто не рассматривал!


Правда, Хирам Максим, изобретатель пулемета, сделал под этот калибр свой знаменитый «пом-пом» — 37-мм автомат с водяным охлаждением, дававший около 300 выстрелов в минуту. Орудия эти использовали буры в войне против англичан, а в годы Первой мировой войны в частях ПВО. И вот именно из этого орудия, вернее будет сказать, огнем целой батареи этих орудий, был сбит первый германский аэроплан 23 сентября 1914 года. Вот с этого-то все и пошло!

Затем часть этих автоматов была установлена на английские бронеавтомобили, сражавшиеся как на Западном фронте, так и у нас в России. Они могли стрелять как по самолетам, так и по наземным целям, но после событий 1917 года все эти БА из России англичане эвакуировали, поэтому в нашей гражданской войне они не участвовали!

Казалось бы, 37-ой нашел свою нишу — вести огонь по низколетящим аэропланам, поскольку до цеппелинов он не доставал. Но оказалось, что война, этот великий изобретатель, придумала для орудий калибра 37 мм работу и на земле. Так, например, оказалось, что пехоте в окопах нечем бороться с вражескими пулеметами! Гранату не докинешь — мешает колючая проволока, а из полевой пушки еще и не всегда попадешь, да и стрелять прямой наводкой из таких орудий было не очень удобно, также как и размещать их непосредственно на передовой. Поэтому нет ничего удивительного, что военные решили использовать для этого совсем небольшие и не очень тяжелые орудия калибром именно 37 мм, тем более что боеприпасов от корабельных пушек, уже давно никому не нужных, в арсеналах у них хватало. И началось…

Так, в Австро-Венгрии была принята на вооружение «пехотная пушка» М15, уже в ноябре 1915 года испытанная против наших войск на Юго-Западном фронте. Орудие разбиралось на три части: ствол — 34,6 кг, люлька — 25,3 кг, и лафет — 24,4 кг, так что перевезти это все можно было даже при помощи трех больших собак! Боеприпасы помещались в коробках по 15 штук в каждой весом 26,5 кг. Использовались фугасные гранаты, шрапнель и трассирующие снаряды. Артиллерийский взвод состоял из 27 человек, четырех вьючных лошадей и 4 орудий. Использовали их обычно в первой линии обороны непосредственно в окопах либо оборудовали позицию типа ДЗОТа. Теоретически снаряды этого орудия имели дальность до 3000 м. Но меткость на таком расстоянии была скверной из-за очень короткого ствола — всего 37,2 см. Практическая дальность составляла 2200 м. Однако и на этом расстоянии меткость его была неудовлетворительной. Зато на 100-500 м это орудие действовало совсем неплохо, хотя к концу войны солдаты и жаловались, что калибр орудия слишком мал, а разрывная сила его снарядов недостаточна!

37-мм пехотное орудие было введено во французской армии в 1916 г. Оно также должно было действовать против германских пулеметов. Ствол весил 40 кг, ходовая часть — 40 кг, все остальные детали — 28 кг. Орудие могло устанавливаться как на треногу, так и на колесный ход со щитом. Для стрельбы использовалось два типа боеприпасов: массивный стальной снаряд весом 0,56 кг и такая же граната весом 0,45 кг, наполненная черным порохом. Расчет пушки состоял из 7 человек: командира-сержанта, наводчика, трех подносчиков снарядов и конюха с помощником, которые отвечали за перевозку орудия к линии фронта. Каждая коробка с боеприпасами содержала 16 снарядов. Французская пушка обладала высокой точностью, позволявшей добиваться прямых попаданий в амбразуры с расстояния 1200 м, а огонь по пехоте вести на расстоянии 1500 м. Скорострельность достигала 20 выстрелов в минуту. Ударная сила снаряда, имевшего скорость 402 м/сек., была достаточной, чтобы первым же выстрелом уничтожить любой тогдашний пулемет! Кроме того, в наставлении к этому орудию указывалось, что вести из него огонь следует не только по пулеметам, но и по атакующей пехоте. Особенно рекомендовался косоприцельный огонь, как наиболее эффективный во всех отношениях. Однако опыт войны опять же показал, что заряд гранаты мал, разлет осколков невелик, а их поражающая сила мала.

В Германии в конце войны также появилось 37-мм орудие с начальной скоростью 506 м/сек. и весом 175 кг. Оно могло вести огонь бронебойными 0,46-кг снарядами, которые могли пробить 15-мм броню на расстоянии 500 метров. На поле боя его переносили четверо мужчин, но только задачи у него были другие — стрелять по англо-французским танкам! Когда война закончилась, в германской армии оказалось около 600 таких орудий, причем сообщалось, что они вполне доказали свою полезность.

Что же касается России, то и в отношении применения 37-мм орудий в полевых условиях мы были первыми, потому что в том же 1915 году и даже раньше, чем у австро-венгров, на вооружение российской императорской армии поступила так называемая «траншейная пушка Розенберга», спроектированная полковником М. Ф. Розенбергом. Траншейная пушка Розенберга обр. 1915 г. разбиралась на 3 части — ствол орудия вместе со щитом (вес около 74 кг), лафет с нижним щитом (около 82 кг) и колеса (около 25 кг), и могла устанавливаться в любом пулемётном гнезде. У нее был простейший прицел, и она могла обслуживаться пехотой. При стрельбе на 1000-1200 шагов траншейная пушка Розенберга отличалась хорошей меткостью и достаточной пробивной силой, когда стреляла по щитам орудий и пулемётов. Щит для нее изготавливался из брони 6 или 8 мм (8-мм броня держала пулю винтовки Мосина, выпущенную в упор).

Однако самым оригинальным орудием этого калибра, опробованным в сражениях Первой мировой войны, стала автоматическая пушка американского конструктора Нила Мак-Лена, запатентовавшего ее еще в 1902 г. То есть идея такого орудия ему пришла в голову лишь немногим позже, чем у Хирама Максима. В США пушку отвергли, а вот Россия в 1916 году заказала 200 таких орудий. Причем эта пушка стала первым в России автоматическим орудием с автоматикой, работающей на отводе газов из канала ствола! При этом если «пом-пом» Максима заряжался при помощи ленты, то у системы Мак-Лена было обойменное заряжание. Пороховые газы отводились из ствола по трубке под ним, и там же, вокруг штока поршня, располагалась пружина, что было не очень-то умно, так как она нагревалась, а нагревать пружины совсем нежелательно, так как они садятся. Выстрел производился как в пистолетах-пулеметах — с открытого затвора наколом капсюля неподвижным бойком. К пушке применялись четыре типа снарядов: бронебойный, фугасный, шрапнель и картечь в металлической оболочке. Интересно, что и в этих снарядах в качестве «взрывчатки» применялся обычный дымный порох.

Вот так на полях сражений Первой мировой войны калибр 37 мм зажил «сухопутной жизнью», и жизнь эта во многом стала весьма показательной. Дульный тормоз и одновременно пламегаситель выполнялись прямо на стволе, что удорожало его изготовления, и почему конструктор придумал сделать именно так, непонятно. А вот что было в ней положительным, так это боепитание и скорострельность, достигавшая 100 выстрелов в минуту, но и не больше, что для пехотного орудия на колесном лафете и со щитом более чем достаточно. Орудия на тумбовых лафетах устанавливались на бронепоездах. Считается, что в России оказалось 42 таких орудия, которые затем (видимо те, что сохранились после гражданской!) СССР передал республиканской Испании. Понятно, что расход снарядов у них был намного выше, чем у пушек Розенберга, но зато и огневая мощь у них тоже была несопоставима!

Ну, а затем именно 37-мм пушки попали на танки разных стран мира, в артиллерию ПТО, и стали самыми массовыми «зенитками» на свете. Считается, что именно этим калибром было уничтожено больше всего самолетов в небе над полем боя и над кораблями в морях и океанах, однако началось все именно с небольших и короткоствольных окопных пушечек Первой мировой войны!


37-мм «пом-пом» Мк II из Имперского музея войны в Лондоне 1903 г

Австро-венгерская 37-мм пехотная пушка больше напоминала игрушку
Пушка Розенберга
Французские солдаты возле 37-мм пехотного орудия

topwar.ru

37-мм Автоматическая Зенитная Пушка 61-К 1939 Года

Советская 37 мм зенитная пушка 61-К образца 1939 года – одно из основных средств борьбы системы противовоздушной обороны страны в годы Великой Отечественной войны. Орудие рассчитано на борьбу с низколетящими одиночными воздушными целями всех типов. В действительности, пушка нередко использовалась советскими частями в качестве эффективного противотанкового средства на наиболее угрожающих танкоопасных направлениях.

Орудие создавалось по решению Главного Артиллерийского Управления коллективом конструкторов под руководством М.Н. Логинова. В основе конструкции советские инженеры использовали техническую базу шведского 40-мм зенитного орудия фирмы «Бофорс». Основные проектные и сборочные работы велись на заводе им. Калинина. Первый опытный образец был готов к октябрю 1938 года, после чего пушку направили на войсковые испытания.

Расчет 37-мм зенитного орудия на страже, Северный Кавказ, 1943 год

В этом же году началось серийное производство новой советской зенитки. Основной производственной базой стал завод им. Калинина. В дальнейшем уже в годы Великой Отечественной войны серийный выпуск 37 мм зенитной пушки был перенесен на завод №4 им. Ворошилова, где и продолжался до 1945 года. Всего с заводских конвейеров сошло 22600 орудия в различных модификациях.

Советская 37-мм зенитная пушка образца 1939 года с честью прошла всю войну, закончив свое участие салютными залпами в поверженной столице Третьего Рейха. В послевоенные годы Советский Союз осуществлял поставку этой артиллерийской системы армиям дружественных политических режимов. Зенитка принимала активное участие во многих вооруженных конфликтах второй половины XX века.

militaryarms.ru

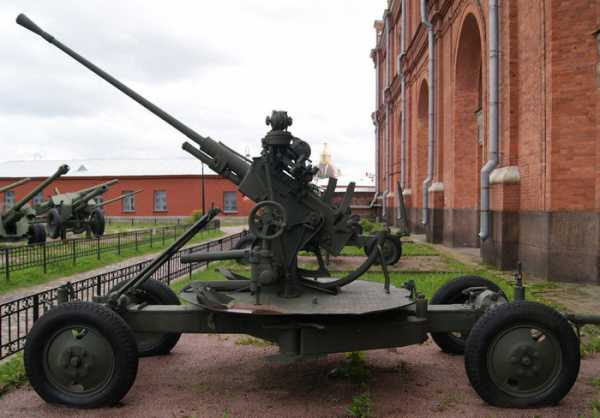

37-мм автоматическая зенитная пушка образца 1939 года (61-К) — Северная линия

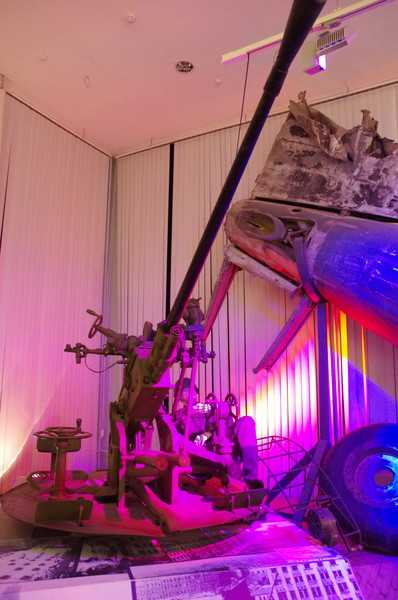

37-мм автоматическая зенитная пушка образца 1939 года (61-К) в экспозиции Центрального музея Великой Отечественной войны 1941-1945 гг.

37-мм автоматическая зенитная пушка образца 1939 года (61-К) (индекс ГРАУ — 52-П-167) — советская зенитная пушка периода Великой Отечественной войны.

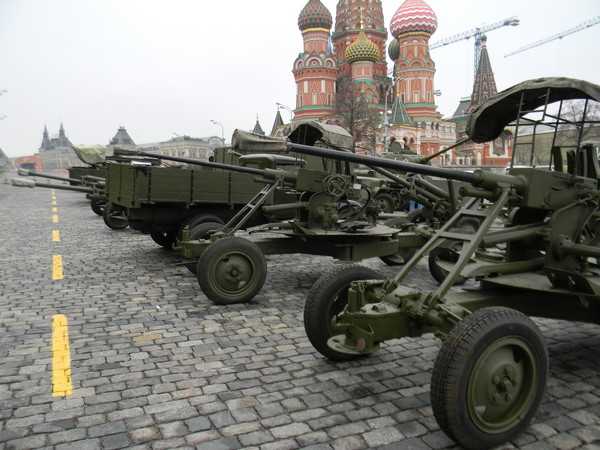

37-мм автоматическая зенитная пушка образца 1939 года (61-К) на Красной площади

Разработана на основе шведской 40-мм пушки Bofors. Главный конструктор — Михаил Николаевич Логинов.

37-мм автоматическая зенитная пушка образца 1939 года (61-К) в экспозиции Центрального музея Великой Отечественной войны 1941-1945 гг.

61-К являлось первой советской автоматической зенитной пушкой, запущенной в крупносерийное производство.

37-мм спаренное корабельное зенитное орудие В-11

На базе 61-К было создано семейство корабельных зенитных орудий, эта пушка устанавливалась на первые советские серийные самоходные зенитные установки на гусеничном шасси ЗСУ-37.

37-мм автоматическая зенитная пушка образца 1939 года (61-К) в экспозиции Центрального музея Великой Отечественной войны 1941-1945 гг.

37-мм зенитные пушки 61-К активно использовались в течение всей Великой Отечественной войны и в течение долгого времени состояли на вооружении Советской Армии.

37-мм автоматические зенитные пушки образца 1939 года (61-К) на Красной площади

Помимо борьбы со штурмовиками, истребителями-бомбардировщиками и пикирующими бомбардировщиками, 61-К в 1941 году использовались и как противотанковые орудия.

Окоп для 37-мм автоматической зенитной пушки (Центральный музей Великой Отечественной войны 1941-1945 гг.)

В 1941 году лобовое бронирование немецких танков не превышало 60 мм (обычно составляя 30-50 мм), что позволяло 61-К уверенно поражать бронетехнику противника на дистанциях менее 500 метров, а при стрельбе в борт — и с больших дистанций.

Окоп для 37-мм автоматической зенитной пушки (Центральный музей Великой Отечественной войны 1941-1945 гг.)

В то же время по сравнению с классическим противотанковым орудием 61-К имеет лишь одно явное преимущество — высокую скорострельность.

Окоп для 37-мм автоматической зенитной пушки (Центральный музей Великой Отечественной войны 1941-1945 гг.)

Как противотанковое орудие 61-К имеет большие габариты, что затрудняет укрытие и маскировку орудия и повышает риск его уничтожения, слишком большую массу и соответственно плохую подвижность, и чрезмерно высокую стоимость — цена одной 61-К соответствовала цене почти четырёх «сорокапяток».

37-мм автоматическая зенитная пушка образца 1939 года (61-К) на Красной площади

Количество зенитных орудий в ходе Великой Отечественной войны непрерывно увеличивалось.

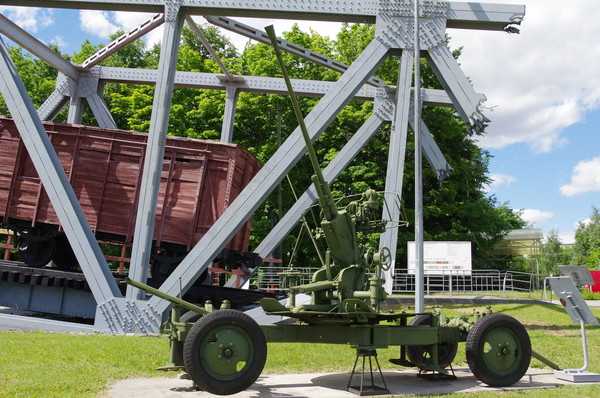

37-мм автоматические зенитные пушки образца 1939 года (61-К) на площади Васильевский Спуск

Особенно существенным был прирост малокалиберных зенитных автоматов, так на 1 января 1942 года в наличии имелось около 1600 37-мм зенитных пушек, а на 1 января 1945 года имелось около 19 800 орудий.

37-мм автоматические зенитные пушки образца 1939 года (61-К) на площади Васильевский Спуск

37-мм автоматическая зенитная пушка образца 1939 года представляет собою одноствольное малокалиберное автоматическое зенитное орудие на четырёхстанинном лафете с неотделяемым четырёхколёсным ходом.

37-мм автоматическая зенитная пушка образца 1939 года (61-К) в экспозиции Центрального музея Вооружённых сил Российской Федерации

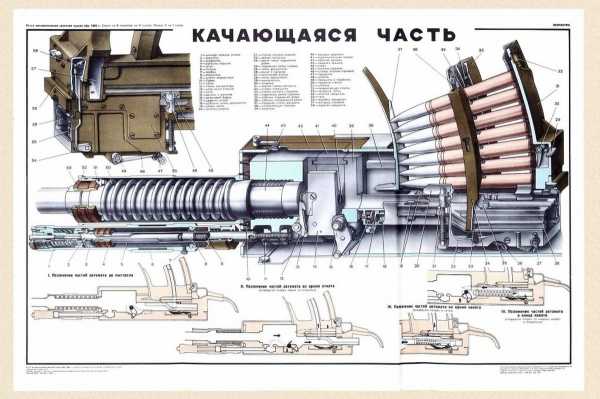

Автоматика пушки 61-К основана на использовании силы отдачи по схеме с коротким откатом ствола.

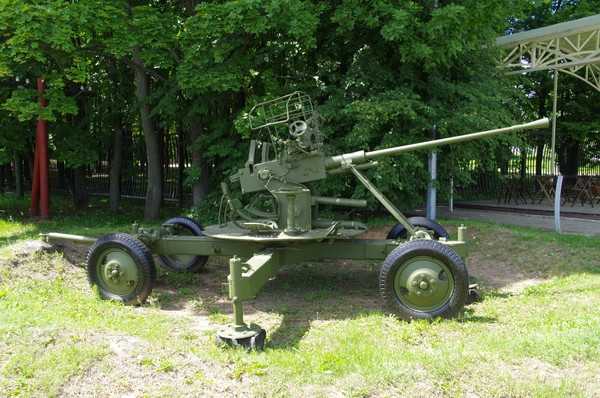

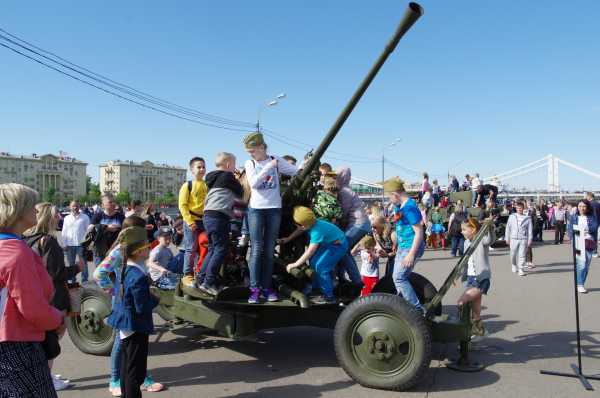

37-мм автоматическое зенитное орудие 61-К в Парке Горького

Все действия, необходимые для производства выстрела (открывание затвора после выстрела с экстрагированием гильзы, взведение ударника, подача патронов в патронник, закрывание затвора и спуск ударника) производятся автоматически. Вручную осуществляется прицеливание, наведение орудия и подача обойм с патронами в магазин.

37-мм автоматическая зенитная пушка образца 1939 года (61-К) в экспозиции Центрального музея Вооружённых сил Российской Федерации

61-К в течение Великой Отечественной войны являлись основным средством противовоздушной обороны советских войск в прифронтовой полосе.

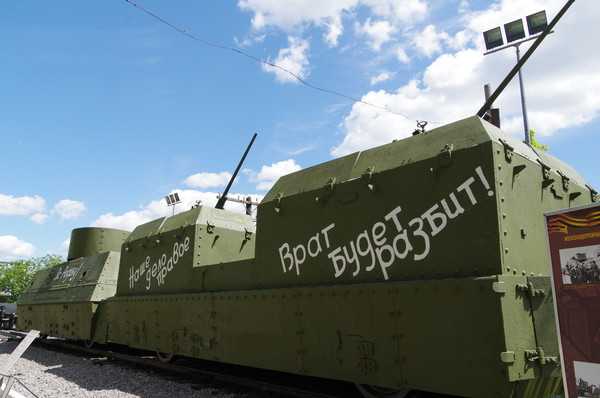

Бронеплощадка противовоздушной обороны в экспозиции Центрального музея Великой Отечественной войны 1941-1945 гг.

37-мм автоматические зенитные пушки образца 1939 года активно использовались для вооружения бронепоездов, особенно с середины 1942 года.

Бронеплощадка противовоздушной обороны (Центральный музей Великой Отечественной войны 1941-1945 гг.)

Главным образом орудия устанавливались на специальных бронеплощадках ПВО, по одному или по два орудия на бронеплощадку.

Бронеплощадка противовоздушной обороны (Центральный музей Великой Отечественной войны 1941-1945 гг.)

С начала 1942 года в производство была запущена бронеплощадка ПВО-4, штатно вооружённая двумя пушками 61-К. Данная бронеплощадка находилась в производстве до конца 1944 года.

37-мм спаренная автоматическая зенитная пушка В-47 образца 1944 года

В 1944 году КБ завода им. Ворошилова спроектировало двухорудийную установку, представляющую собой две качающихся части пушки 61-К на четырёхколёсной повозке.

37-мм спаренная автоматическая зенитная пушка В-47 образца 1944 года (Центральный музей Великой Отечественной войны 1941-1945 гг.)

В 1945 году была выпущена опытная партия из 5 орудий, испытания которых продолжались до 1948 года, когда новая артиллерийская система была принята на вооружение под официальным наименованием «37-мм автоматическая зенитная пушка В-47». В 1949 году завод № 4 выпустил 78 таких орудий, на чём их серийное производство было прекращено.

37-мм автоматическая зенитная пушка образца 1939 года (61-К) в экспозиции Центрального музея Великой Отечественной войны 1941-1945 гг.

В послевоенное время многие орудия были поставлены за рубеж и в составе иностранных армий приняли участие в различных послевоенных конфликтах.

37-мм автоматическая зенитная пушка образца 1939 года (61-К) (Московская область, город Краснознаменск. «Аллея Славы»)

На вооружении армий многих государств 37-мм автоматическая зенитная пушка 61-К находятся и по сей день.

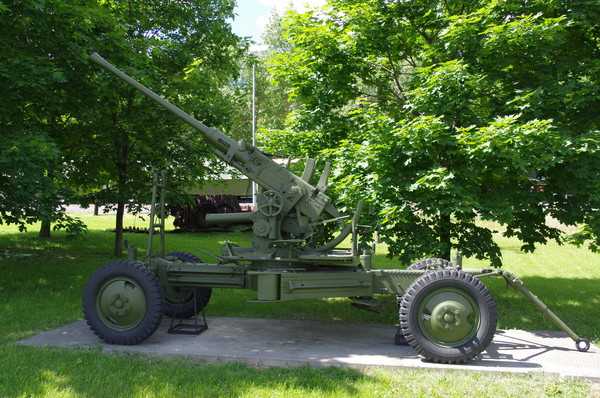

40-мм автоматическая зенитная пушка «Бофорс» Вз.36 (Польша)

Прототип 61-К, шведская 40-мм автоматическая зенитная пушка «Бофорс», благодаря удачной конструкции получила широкое распространение — помимо Швеции, она была принята на вооружение в Великобритании, США, Польше, Финляндии и других странах.

40-мм автоматическая зенитная пушка «Бофорс» вз.36 (Польша) в экспозиции Центрального музея Великой Отечественной войны 1941-1945 гг.

По своим баллистическим характеристикам, пушка «Бофорс» несколько превосходила 61-К — она стреляла несколько более тяжёлым снарядом при близкой начальной скорости.

37-мм автоматическая зенитная пушка образца 1939 года (61-К) (Московская область, город Краснознаменск. «Аллея Славы»)

В 1940 году в СССР были проведены сравнительные испытания трофейного «Бофорса» и 61-К, по их результатам комиссия отметила примерную равноценность орудий.

40-мм автоматическая зенитная пушка «Бофорс» вз.36 (Польша) в экспозиции Центрального музея Великой Отечественной войны 1941-1945 гг.

В то же время в британской и американской армиях «Бофорсы» могли использоваться совместно со специально разработанными приборами управления зенитным огнём (ПУАЗО), обеспечивавшими автоматизированный расчёт точки прицеливания и наведение орудия на цель, что существенно повышало эффективность огня.

xn—-7sbflbuawpe1ai2qf.xn--p1ai

61-К (37-мм) — War Thunder Wiki

Пушка 61-К (37-мм) — буксируемый вариант

Описание

61-К — советское автоматическое зенитное орудие калибра 37 мм. Принято на вооружение в 1939 году. Применялась как стационарно, так и в составе вооружение ЗСУ. Зенитка 61-К в течение Великой Отечественной войны являлась главным средством противовоздушной обороны советских войск, находившихся на линии фронта. Главным назначением орудия была борьба с низколетящими и пикирующими самолетами противника. В послевоенное время многие орудия были поставлены за рубеж и в составе иностранных армий приняли участие в различных послевоенных конфликтах. На вооружении армий многих государств 61-К находятся и по сей день.

Машины оснащающиеся этим вооружением

Основные характеристики

ЗСУ ЗИС-43 с пушкой 61-К
Параметр Значение
Калибр, мм 37
Количество стволов, шт. 1
Угол поворота, град. 360
Угол возвышения, град. от -5 до +85
Зона гор. обстрела, м 8 500
Зона верт. обстрела, м 6 500
Начальная скорость снаряда, м / с 880
Скорострельность, выстр / мин 159,6

Состав лент

Тип Индекс выстрела Вес снаряда, кг Вес ВВ, г Начальная скорость, м/с Дальность табличная, м
Осколочно-фугасный зажигательный трассирующий (с самоликвидатором) УО-167 0,74 37 866
Остроголовый с баллистическим наконечником трассирующий сплошной УБР-167 0,76 нет 880 1500
Подкалиберный трассирующий обтекаемой формы УБР-167П 0,62 нет 955 1000

Шаблон:Зенитные Орудия

Применение в бою

37-мм орудие 61-К весьма эффективное средство ПВО, способное прикрыть ваших товарищей от атак штурмовиков, а также служить неплохим средством борьбы с танками (особенно при стрельбе подкалиберными снарядами). Способно серьёзно поражать (или даже уничтожать) с 1-2 выстрелов любой самолёт. Также способно легко бороться с легко бронированной техникой врага и поражать средние и даже тяжёлые танки в уязвимые места (например борта, корма).

Достоинства и недостатки

Достоинства

  • Довольно мощные фугасы против самолётов.
  • Высокое пробитие подкалиберными снарядами.
  • Неплохая скорострельность.
  • Быстрая перезарядка обойм.

Недостатки

  • Малый объем кассеты
  • Нет полностью подкалиберной ленты
  • Не самый совершенный бронебойный снаряд

Историческая справка

Орудие сконструировано в Калининграде (в настоящее время г. Королев) Московской области на заводе N8 под руководством М.Н. Логинова и являлось первой советской автоматической зенитной пушкой, запущенной в крупносерийное производство. На базе 61-К было создано семейство корабельных зенитных орудий, эта пушка устанавливалась на первые советские серийные самоходные зенитные установки на гусеничном шасси ЗСУ-37. 37-мм зенитная пушка обр. 1939 года использовалась частями Красной Армии в течение всей Великой Отечественной войны. Она состояла на вооружении армейских полков ПВО (три четырехорудийные батареи 37-мм пушек и две роты зенитных пулеметов ДШК) и отдельных зенитных артиллерийских дивизионов (двенадцать 37-мм пушек) стрелковых дивизий и соединений других родов войск.

В конце 1937 года на заводе Калинина был изготовлен первый опытный образец 45-мм автоматической пушки ЗИК-45 (позже получившей индекс 49-К). В документах АУ начала 1938 года ее так и называют: «пушка завода № 8 типа «Бофорс». В 1939 году пушка 49-К была официально принята на вооружение под названием «45-мм автоматическая зенитная пушка обр. 1939 года». На 1940 год завод № 8 получил заказ на 190 пушек 49-К. Однако во второй половине 1940 года принято окончательное решение о вооружении РККА зенитными автоматами калибра 37 и 25 мм, и работы над 45-мм автоматическими пушками прекратили. АУ РККА с самого начала понравилась 45-мм пушка 49-К (ЗИК-45), сделанная по образцу 40-мм пушки «Бофорс», но одновременно военспецы АУ считали калибр 45 мм слишком большим для полевых зенитных автоматов. Поэтому уже в январе 1938 года АУ предложило КБ завода № 8 на базе 49-К разработать проект 37-мм автоматической пушки в связи с тем, что «переход на 45-м калибр является спорным». КБ завода № 8 быстро спроектировало 37-мм автомат ЗИК-37 (позже получивший заводской индекс 61-К), благо отличался он от 49-К в основном размерами качающейся части, а повозки обеих систем были совершенно одинаковы. 10 октября 1938 года первый опытный образец ЗИК-37 был отправлен на полигонные испытания. Принципиально автоматы 49-К и 61-К были совершенно одинаковы. Любопытно, что с 1 октября по 1 ноября 1940 года были проведены сравнительные испытания пушки 61-К с ее прототипом 40-мм пушкой «Бофорс». Основные выводы комиссии по результатам испытаний: «40-мм пушка «Бофорс» по основным ТТД и эксплуатационным качествам преимуществ перед 61-К не имеет. В целях улучшения конструкции пушки 61-К необходимо целиком позаимствовать у «Бофорса» сцепное устройство, тормозную систему, расположение тормозного сапожка и крепление ствола. Прицел «Бофорс» уступает прицелу пушки 61-К».

Несомненными достоинствами пушки 61-К были надежная работа механизмов в условиях загрязнения и отсутствия смазки, непрерывное питание автомата патронами и удобство обслуживания. Недостатком схемы устройства автомата была большая потеря времени в цикле в результате последовательности работы основных механизмов, а именно: накат ствола — досылка патрона — закрывание затвора. Соотношение между временем цикла откат — накат ствола и временем работы всех механизмов автомата равно 1:2, что являлось существенным недостатком системы. Сравнительно свободное движение патрона в приемнике приводило к перекосам их в магазине и задержкам. Некоторые затруднения вызывало то обстоятельство, что обойму с патронами приходилось вставлять в приемник, постоянно движущийся вместе с качающейся частью пушки. Это требовало от заряжающего постоянного внимания, так как неправильно вставленная в магазин обойма с патронами вызывала движение патронов в приемнике с перекосом, что в свою очередь приводило к задержкам. За годы войны промышленностью было поставлено Красной Армии более 22600 37-мм зенитных пушек обр. 1939 года на четырехколесной повозке ЗУ-7. Кроме того на завершающем этапе войны в войска начала поступать зенитная самоходная установка СУ-37, созданная на базе самоходной установки СУ-76М и вооруженная 37-мм зенитным автоматом 61-К. Несмотря на значительные недостатки. 37-мм автоматические зенитные путики использовались очень широко и успешно. Они воевали в Корее и во Вьетнаме, на Ближнем Востоке и во всех послевоенных конфликтах. Существует мнение, что именно этими зенитными пушками сбито наибольшее число самолетов в мире за весь XX век.

В целях повышения плотности зенитного огня в конце войны была разработана двухорудийная установка В-47, состоявшая из двух автоматов 61-К на четырехколесной повозке. Установка могла вести круговой обстрел с углами вертикального наведения от -5° до +87°. Ее вес составлял 2830 кг. В 1945 году была изготовлена лишь опытная партия в составе пяти установок, так что в Великой Отечественной войне она не применялась. Ее «звездный час» наступил во время войны во Вьетнаме, где она достаточно эффективно использовалась против американских вертолетов и реактивных самолетов.

Медиа

  • ЗСУ 37 рисунок.

  • ЗСУ-37 историческое фото.

  • Зенитка 61-К на вооружении моряков.

  • Зенитный прицел пушки 61-К.

  • Вид на ствольную коробку.

  • ЗСУ-37 в музее Кубинка.

  • Двухорудийная 37-мм зенитная установка В-47, изготовленная на основе 61-К.

См. также

Ссылки на статьи War Thunder Wiki, которые по вашему мнению, будут полезны читателю. Например,

  • ссылка на статью о варианте пушки/пулемёта;
  • ссылки на приблизительные аналоги в других нациях и ветках.

И подобные.

Ссылки


wiki.warthunder.ru

37-мм противотанковая пушка образца 1930 г. (1-К)

Немецкая пушка для советской армии

В 30-е годы Красная Армия не имела не то, чтоб эффективной, вообще никакой артсистемы для противотанковой обороны. Попытки приспособить для этих целей траншейную пушку образца 1915 г. или создать полностью новое орудие потерпели фиаско, и тогда было принято решение обратиться к опыту зарубежных конструкторов.

В первую очередь было налажено сотрудничество с немецким концерном «Рейнметалл», крупнейшим производителем основных видов артиллерийского вооружения в Европе, но лишенной, по условиям Версальского мирного договора 1919 г., возможности разрабатывать и производить многие перспективные виды вооружения. Иными словами СССР и Германии было, что предложить друг другу.

Собственное 37-мм противотанковое орудие «Рейнметалл» создал и успешно производил ещё в 1918 г. Причем, нарушая правила Версальского договора, с 1924 по 1928 г.г. вели его модернизацию. В 1928 г. модернизированное орудие под название 3,7 sm PAK 28 приняли на вооружение рейхсвера. В производство пошла доработанная модель 3,7sm PAK 29. Эти-то орудия (12 штук) СССР и получил, вместе с полным комплектом конструкторской и технологической документации.

Конструкция и производство 37-мм пушки образца 1930 г. (1-К)

Производство этого орудия, которое, без всяких испытаний, под индексом 1-К, было организовано на заводе № 8. 13 февраля 1931 г. постановлением совета народных комиссаров СССР пушка была принята на вооружение под названием «37 мм противотанковая пушка образца 1930 г.«.

По конструкции новое орудие имело классическую компоновку. 37-мм ствол-моноблок помещался на легком лафете, имеющем раздвижные станины трубчатого типа. Боевой ход без подрессоривания имел деревянные колеса. Затвор был клиновой, горизонтальный с четверть автоматикой механического типа (хотя немцы, первоначально, обещали  полуавтоматику, и свою 3,7 sm PAK 29 производили именно с ней).

Пушка была достаточно технологичной для своего времени, и едва начавшая отстраиваться советская промышленность испытывала по-началу большие трудности с её изготовлением. Всего 1-К было изготовлено 509 штук, причем первые 225 орудий вообще изготавливались способом ручной подгонки комплектующих!

Уже в 1932 г. производство 1-К было прекращено в связи с принятием на вооружение 45-мм противотанковой пушки обр. 1932 г. 19-К, однако приемка 37-мм пушек продолжалась еще в течении 1933 г.

Дальнейшая судьба  37-мм пушки образца 1930 г. (1-К)

1-К была первой противотанковой пушкой серийно производившейся в СССР. Организуя ее производство советские конструкторы и инженеры получили бесценный опыт в проектировании и создании технологии производства орудий этого типа. В качестве основных недостатков орудия отмечаются отсутствие подрессоривания боевого хода (т.е. невозможно буксировать автомобилем),  неполный цикл автоматики затвора, а также примитивные прицельные приспособления.

На основе 1-К пушки было создано 37-мм танковое орудие Б-3 (5-К). В начальный период Великой отечественной войны, в условиях нехватки противотанковых средств, некоторое количество старых 1-К вновь поступило на вооружение противотанковых взводов стрелковых батальонов.


источник: компиляция по материалам из открытых источников сети интернет

armedman.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
