САУ Нона-СВК 2С23 — 120мм самоходная артиллерийская установка

Калибр орудия120 мм
Максимальная дальность стрельбы12,8 км
Запас хода по шоссе600 км

САУ 2С23 «Нона-СВК» предназначено для подавления живой силы, артиллерийских и миномётных батарей, ракетных установок, бронированных целей, огневых средств и пунктов управления. Способно вести прицельный огонь без предварительной подготовки с закрытых позиций и прямой наводкой. Возможна стрельба всеми видами 120-мм мин российского и зарубежного производства

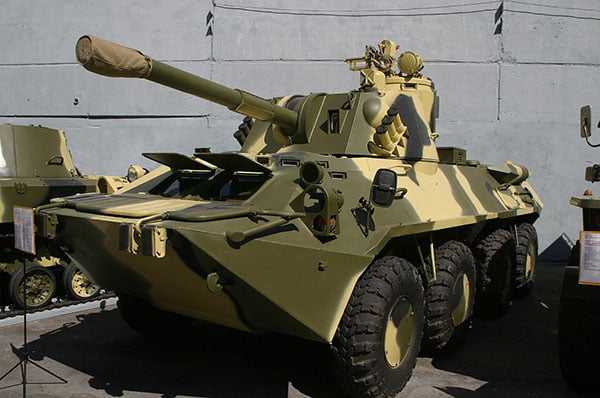

САУ 2С23 Нона-СВК

Российское 120-мм батальонное САУ. Разработано в конструкторском бюро Пермского машиностроительного завода имени Ленина под научным руководством климовского Центрального научно-исследовательского института точного машиностроения и горьковского Центрального научно-исследовательского института «Буревестник» на базе шасси плавающего колёсного бронетранспортёра БТР-80.

Годы разработки: с 1981 по 1991. Годы производства: с 1984 (серийно с 1990). Годы эксплуатации в армии России: с 1991 по настоящее время.

Серийное производство САУ 2С23 было развёрнуто в 1990 году (то есть до официального принятия на вооружение) на «Мотовилихинских заводах» и продолжается по настоящее время. В первый год серийного производства было изготовлено 30 единиц 2С23. САО 2С23 также активно предлагается на экспорт.

Вооружение САУ

Основным вооружением САУ Нона является 120-мм нарезная пушка-гаубица-миномёт 2А60, представляющая собой модифицированную версию орудия 2А51, устанавливаемого в самоходную артиллерийскую установку 2С9 «Нона-С». Ствол 2А60 состоит из трубы и казённика. Длина трубы составляет 24,2 калибра. На внутренней части ствола выполнено 40 нарезов постоянной крутизны. Затвор орудия копирного типа с пластическим обтюратором, совмещающий в себе функции досылателя. После досылки снаряда в канал ствола, обтюратор запирается вертикальным клином, установленном в казённике орудия, благодаря чему исключается прорыв пороховых газов при выстреле в боевое отделение САО. Для удаления пороховых газов, предотвращения задымления боевого отделения и удаления несгоревших остатков порохового заряда в канал ствола подаётся сжатый воздух. Противооткатные устройства состоят из гидравлического тормоза отката и пневматического накатника.

Дополнительно самоходное орудие 2С23 оборудовано 7,62-мм пулемётом ПКТ. Пулемёт установлен на вращающейся башенке командира САУ. Для личного оружия расчёта предусмотрены четыре крепления под автоматы АКС-74У, а также крепление для сигнального пистолета. Для борьбы с воздушными целями в корпусе САУ 2С23 размещены два ПЗРК 9К38 «Игла-1».

В возимый боекомплект дополнительного вооружения входят: 500 патронов для пулемёта, 15 ручных гранат Ф-1 и 20 ракет к сигнальному пистолету.

Применяемые боеприпасы

Боекомплект орудия 2А60 полностью унифицирован с боекомплектом буксируемого орудия 2Б16 «Нона-К» и гусеничной САУ 2С9 «Нона-С». В основной боекомплект входят осколочно-фугасные снаряды 3ОФ49.

Снаряды 3ОФ49 имеют стальной корпус и снаряжаются 4,9 кг взрывчатого вещества марки А-IX-2. При установке контактного взрывателя на осколочное действие во время разрыва снаряд 3ОФ49 образует около 3500 убойных осколков массой от 0,5 до 15 г, обладающих начальной скоростью около 1800 м/с. Приведённая площадь поражения открыто расположенной живой силы в положении «стоя» составляет 2200 кв.м., бронепробиваемость гомогенной стальной брони составляет 12 мм на расстоянии от 7 до 10 м от эпицентра разрыва снаряда. При использовании радиовзрывателя АР-5 эффективность поражения открыто расположенной живой силы увеличивается от 2 до 3 раз. При установке контактного взрывателя на фугасное действие снаряд 3ОФ49 способен образовывать воронки до 2 м глубиной и до 5 м в диаметре.

Для стрельбы на расстояния до 12,8 км в боекомплект САО 2С23 входят активно-реактивные снаряды 3ОФ50. Для семейства орудий типа «Нона» разработаны корректируемые снаряды «Китолов-2», имеющие возможность поражения бронетанковой техники в местах сосредоточения пусковых установок, долговременных оборонительных сооружений, мостов и переправ с вероятностью от 80 до 90 %.

Для борьбы с бронетехникой противника в боекомплект входят кумулятивные невращающиеся снаряды 3БК19, пробивающие до 600 мм гомогенной броневой стали. Кроме штатных снарядов, САО 2С23 может использовать все типы мин для гладкоствольных и нарезных миномётов, в том числе осветительные, дымовые и зажигательные. При использовании активно-реактивного снаряда APCM для французского нарезного миномёта RT-61 дальность стрельбы САО 2С23 может быть увеличена до 17 км.

Характеристики (ТТХ)

Размеры:
-Длина корпуса, мм: 7730
-Длина с пушкой вперёд, мм: 7730
-Ширина корпуса, мм: 2900
-Высота, мм: 3075
-База, мм: 4400
-Колея, мм: 2410
-Клиренс, мм: 475

Бронирование:
-Тип брони: стальная катаная

Вооружение
-Калибр и марка пушки: 120-мм 2А60
-Тип пушки: нарезная полуавтоматическая пушка-гаубица-миномёт
-Длина ствола, калибров: 24,2
-Боекомплект пушки: 30
-Углы ВН, град.: -4…+80 град
-Углы ГН, град.: -35…+35 град
-Дальность стрельбы, км: 0,04…12,8
-Прицелы: 1П8, 1П30, ТКН-3А
-Пулемёты: 1х7,62-мм ПКТ

Подвижность
-Тип двигателя: КамАЗ 7403
-Мощность двигателя, л. с.: 260
-Скорость по шоссе, км/ч: 80
-Скорость по пересечённой местности, км/ч: 10 на плаву
-Запас хода по шоссе, км: 600
-Запас хода по пересечённой местности, км: 223—480
-Ёмкость топливных баков, л: 300
-Удельная мощность, л. с./т: 19,1

-Тип подвески: индивидуальная торсионная
-Удельное давление на грунт, кг/кв.см: 2,3—3,7
-Преодолеваемый подъём, град.: 30 град
-Преодолеваемая стенка, м: 0,5
-Преодолеваемый ров, м: 2
-Преодолеваемый брод, м: плавает

wartools.ru

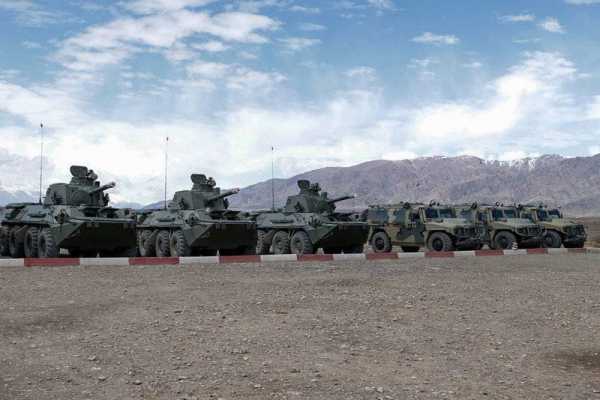

Марш в 2 тысячи километров. Россия перебросила в Киргизию 2С23 «Нона-СВК»

Российское Минобороны перебросило в Киргизию самоходные артиллерийские установки 2С23 «Нона-СВК» в составе подразделений отдельной мотострелковой бригады из Тувы. «Колесные танки» в сопровождении бронеавтомобилей «Тигр» совершили марш протяженностью свыше 2 тысяч километров, сообщили в пресс-службе ЦВО. Техника будет задействована в учениях государств-членов СНГ «Антитеррор-2018» на высокогорном полигоне «Эдельвейс».
Согласно сообщению пресс-службы новые 120-мм САУ поступили на вооружение тувинского горного соединения в начале этого года. «Нона-СВК» предназначена для борьбы с танками противника, а также может использовать свое орудие в качестве гаубицы и миномета. Вес боевой машины — 14,5 т. Максимальная скорость — до 80 км/ч и 10 км/ч — на плаву. Запас хода — 600 км. Экипаж — 4 человека. На вооружении 120-мм нарезная полуавтоматическая пушка-гаубица-миномёт. Боекомплект 30 выстрелов.

Кроме «колесных танков», российское военное ведомство перебросило в Киргизию ОТРК «Искандер», более 30 вертолетов и самолетов, а также другую технику. Всего российская сторона задействует в учениях почти 1 тыс. военнослужащих, более 250 единиц вооружения и военной техники.

Вооруженные силы Киргизской республики также задействуют в учениях около 1 тысячи военнослужащих Сухопутных войск, а также около 150 единиц военной техники.

Совместные антитеррористические учения стран СНГ проводятся ежегодно с 2001 года в соответствии с Программой сотрудничества государств-участников СНГ в борьбе с терроризмом и иными насильственными проявлениями экстремизма. В прошлом году учения проводились на территории Таджикистана.

Использованы фотографии:
Пресс-служба Центрального военного округа

Ctrl Enter

Заметили ошЫбку Выделите текст и нажмите Ctrl+Enter

topwar.ru

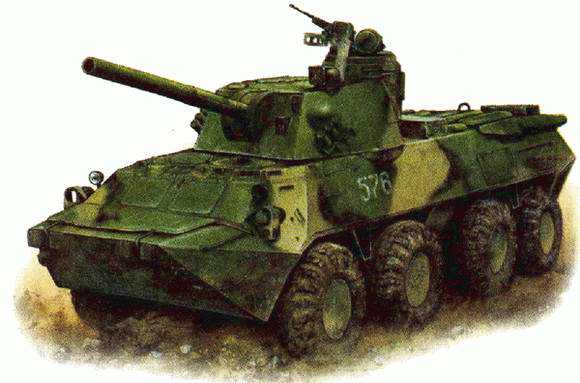

Єдина і неповторна – САУ 2С23 «Нона-СВК»

Наявність в Повітряно-десантних військах легкого самохідного міномета 2С9 «Нона», який володіє властивостями польової гармати і міномети, а так само його успішне застосування в Афганістані, спонукало керівництво Міністерство оборони СРСР звернути увагу на розгляд питання про прийняття на озброєння подібної установки для Сухопутних військ.

Було вирішено створити самохідну гармату на базі штатного бронетранспортера.

Спочатку в ЦНДІ точного машинобудування і КБ Пермського машинобудівного заводу «Мотовіліха» було створено дослідну коліснусамохідну гармату «Нона-СВ» на базі плаваючого бронетранспортера БТР-70. На бронетранспортер замість штатної башти з великокаліберним кулеметом встановили 120-мм гармату у башті від самохідної установки ВДВ 2С9 «Нона-С».

Дослідна самохідна гармата «Нона-СВ» пройшла заводські та полігонні випробування. Але на той час для Радянської Армії створювався більш досконалий бронетранспортер БТР-80. І після доопрацювання башти, гармати-міномету і підбаштового відділення установки «Нона-СВ» було вирішено використовувати шасі бронетранспортера БТР-80. В такому вигляді артилерійська установка отримало позначення «Нона-СВК».

«Нона-СВК» призначена для придушення артилерійських і мінометних батарей, ракетних установок, броньованих цілей, знищення вогневих засобів, пунктів управління та живої сили противника, задимлення, засліплення і освітлення місцевості в інтересах батальйону. САУ здатна слідувати за танками, відразу долати окопи, траншеї і водні перешкоди.

В якості артилерійської частини на самохідній установці 2С23 було застосовано модернізовану гармату-міномет 2А51 від самохідної установки 2С9 «Нона-С», яка отримала позначення 2А60.

Артсистема 2А60 може вести вогонь як артилерійськими пострілами, так і 120-мм мінометними мінами, в тому числі іноземного виробництва (включаючи керовані). Гармата здатна вести прицільний вогонь з закритих позицій і прямою наводкою без попередньої підготовки вогневої позиції.

Додаткове озброєння включає в себе: 7,62-мм кулемет, розташований на даху командирської башточки, і систему постановки димових завіс 902У, а також приціл і прилади спостереження, включаючи прилади нічного бачення. Кулемет ПКТ з’єднаний тягою з приладом спостереження ТКН-3А, забезпечує дистанційне наведення кулемета і управління його вогнем з башти.

На машині передбачено місце для розміщення двох ПЗРК «Ігла-1» (або вдосконаленим «Ігла-С»), іншого озброєння. Система «Нона-СВК» обладнана пристроєм для подачі боєприпасів з землі, в похідному положенні воно розміщується на правому борту біля дверей.

У 1984 році установка 2С23 була виготовлена ​​і почалися її заводські і полігонні випробування, потім вона пройшла відпрацювання у військах. У 1990 році 120-мм самохідна гармата 2С23 «Нона-СВК» прийнята на озброєння Радянської Армії.

Широко використовувалась російською армією під час чеченських війн 1994-2004 рр.

Після розпаду Радянського Союзу на території України залишилась єдина така установка. Сенсу тримати її на озброєнні не було і тому її відправили на зберігання у 9-й арсенал (смт. Оржів Рівненська області). У 2016 році САУ була знята з консервації, був проведений ремонт, після чого у серпні поступила на озброєння високомобільних десантних військ – до складу 95-ї окремої десантно-штурмової бригади.

Більш масово такі установки використовували російські війська під час війни на Донбасі – влітку 2014 року п’ять САУ «Нона-СВК» були помічені на кордоні з Україною в Новошахтинську, а восені – контрольованому на той час проросійськими формуваннями Луганську.

Тактико-технічні характеристики САУ 2С23 «Нона-СВК»

Довжина, 7730 мм.
Ширина, 2900 мм.
Висота, 3075 мм.
Кліренс, 475 мм.
Дальність стрільби, км 0,04…12,8
Двигун дизельний КамАЗ 7403 потужністю 260 к.с.
Боекомплект 30 мін або снарядів
Швидкість по шосе, 80 км/год.
Запас ходу по шосе, 600 км

uprom.info

2С23 «Нона-СВК». Артиллерия и минометы XX века

2С23 «Нона-СВК»

В 1981 году в воздушно-десантные войска Советской Армии начали поступать самоходные установки 2С9 «Нона-С», оснащенные уникальным для своего времени 120-мм орудием, разработанным ЦНИИ точного машиностроения в сотрудничестве с Пермским машиностроительным заводом. Это орудие, обозначенное 2А51, сочетает в себе качества миномета, гаубицы и противотанковой пушки. В результате артиллерийская установка «Нона-С» может вести огонь кумулятивными противотанковыми снарядами, вращающимися осколочно-фугасными снарядами, всеми типами отечественных 120-мм мин, а также 120-мм минами западного производства. Легкая броня защищает экипаж от пуль и осколков, а меняющийся клиренс позволяет машине укрываться за складками местности.

Успешное применение «Ноны-С» в боевых действиях в Афганистане послужило причиной заказа буксируемого варианта 120-мм орудия. Одновременно конструкторы разработали новую 120-мм самоходную установку на шасси колесного бронетранспортера БТР 80, так как гусеничный двигатель САУ 2С9 часто забивался мелкими камнями и выходил из строя. Колесная самоходка 2С23 «Нона-СВК», предназначенная для наземных войск, имеет также увеличенные скорость и запас хода, и к тому же гораздо дешевле в производстве и проще в обслуживании. Боекомплект «Ноны-СВК» составляют 30 выстрелов с минами и снарядами различного типа. Дальность стрельбы осколочно-фугасным снарядом ОФ51, имеющим начальную скорость 367 м/с, составляет 8850 м. При использовании активно-реактивного снаряда ОФ50 дальность повышается до 13000 м. Для борьбы с танками применяется кумулятивный оперенный снаряд весом 13,17 кг, пробивающий на дистанции до 1000 м броню толщиной 650 мм. Кроме того, «Нона-СВК» может вести огонь корректируемыми снарядами «Китолов-2» с лазерной головкой самонаведения и вероятностью поражения малоразмерных целей 0,8–0,9.

Тактико-технические данные

Обозначение: 2С23 «Нона-СВК»

Тип: самоходная артустановка

Экипаж, чел.: 4

Боевой вес, т: 10,5

Длина, м: 7,5

Ширина, м: 2,9

Высота, м: 2,75

Вооружение: 120-мм орудие 2А60, 7,62-мм пулемет ПКТ

Двигатель

: КамАЗ-7403 мощностью 260 л.с.

Макс. скорость, км/ч: 80

Запас хода, км: 600

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

2С23 — это… Что такое 2С23?

Самоходное орудие 2С23 «Нона-СВК»
2С23
КлассификацияСамоходное артиллерийское орудие
Боевая масса, т14,5
Экипаж, чел.4
История
Производитель
Годы производствас 1987
Годы эксплуатациис 1992
Количество выпущенных, шт.не менее 63[1]
Основные операторы
Размеры
Длина корпуса, мм7730
Длина с пушкой вперёд, мм7730
Ширина корпуса, мм2900
Высота, мм3075 по верхней точке пулемёта
Клиренс, мм475 без учёта выштамповок на днище
Бронирование
Тип брониСтальная катаная
Вооружение
Калибр и марка пушки120-мм 2А60
Тип пушкинарезная полуавтоматическая пушка-гаубица-миномёт
Боекомплект пушки30
Углы ВН, град.-4..+80
Углы ГН, град.-35..+35
Дальность стрельбы, км0,45..12,5
Прицелы1П8
Пулемёты1 х 7,62-мм ПКТ
Подвижность
Тип двигателя
КамАЗ 7403
Производитель:Камский автозавод
Марка:КамАЗ 7403
Тип:дизельный
Объём:10 850 см3
Максимальная мощность:260 л.с., при 2600 об/мин
Максимальный крутящий момент:785 Н·м, при 1800 об/мин
Конфигурация:V8
Цилиндров:8
Диаметр цилиндра:120 мм
Ход поршня:120 мм
Cтепень сжатия:16
Охлаждение:жидкостное
Тактность (число тактов):4
Порядок работы цилиндров:1-5-4-2- -6-3-7-8
Максимальные обороты:2930
Мощность двигателя, л. с.260
Скорость по шоссе, км/чне менее 80
Скорость по пересечённой местности, км/чне менее 9 на плаву
Запас хода по шоссе, км600
Запас хода по пересечённой местности, км223..480 по грунтовой дороге
Удельная мощность, л. с./т19,1
Тип подвескииндивидуальная, торсионная
Удельное давление на грунт, кг/см²3,7 при давлении в шине 294 кПа
2,3 при давлении в шине 49 кПа
Преодолеваемый подъём, град.30
Преодолеваемый брод, мплавает

2С23 «Нона-СВК» — российская 120-мм самоходная артиллерийская установка (САУ). 2С23 была создана на шасси колёсного бронетранспортёра БТР-80. Разработана главным конструктором — Ю. Н. Калачниковым, производится в г. Перми на Мотовилихинском заводе. Принята на вооружение в 1992 году.

Нона-СВК предназначена для подавления живой силы, артиллерийских и миномётных батарей, ракетных установок, бронированных целей, огневых средств и пунктов управления. Способна вести прицельный огонь с закрытых позиций и прямой наводкой без предварительной подготовки огневой позиции.

Возможна стрельба всеми видами 120-мм мин российского и зарубежного производства.

Описание конструкции

Машина имеет три отделения: управления, боевое и силовое.

Броневой корпус и башня

Корпус САО 2С23 (как и у БТР-80, на базе которого разработана установка) герметичен, сварен из катаных стальных броневых листов и защищает экипаж от пуль калибра 7,62-мм и осколков снарядов, а лобовая броня — от пуль калибра 12,7 мм.

Командирская башенка оснащена приборами наблюдения ТНПО-115, а на её крыше может устанавливаться пулемёт ПКТ калибра 7,62-мм с дистанционным управлением и боекомплектом в 500 патронов.

Ходовая часть

В качестве шасси используется изделие 59036, являющееся модификацией бронетранспортёра БТР-80. Однако в конструкции имеются некоторые отличия:

  1. Корпус выполнен с учетом размещения боевого отделения изделия 2С23;
  2. В корпусе отсутствуют верхние люки боевого отделения, люк выдачи троса лебедки, одноместные и многоместные сиденья мотострелков;
  3. Изменена конструкция дверей боковых люков корпуса;
  4. Исключена башенная установка с вооружением, ЗИП и укладкой боекомплекта
  5. Отсутствуют амбразуры для стрельбы из личного оружия;
  6. Исключены приборы наблюдения, осветитель ОУ-3ГА2М прибора ТКН-3МАК, прибор наблюдения ТНП-165А в боевом отделении;
  7. Не устанавливается лебёдка с приводом;
  8. Не устанавливается система подачи чистого воздуха от ФВУ.

Транспортная база представляет собой четырехосную восьмиколесную со всеми ведущими колесами машину, способную сходу преодолевать окопы, траншеи и водные преграды. Она состоит из следующих основных частей: корпуса, силовой установки, трансмиссии и ходовой части. Пулестойкие шины с центральной системой регулирования давления воздуха позволяют машине продолжать движение в случае выхода из строя одной или даже двух шин. Два передних моста — управляемые.

Двигатель

На машине установлен один дизельный двигатель КамАЗ 7403 мощностью 260 л.с. Для движения на воде используется водомётный движитель.

Вооружение

  • 120-мм нарезная полуавтоматическая пушка 2А60 (30 снарядов)
  • Дальность стрельбы
    • ОФС 8,8 км
    • АРС 12,8 км
  • Кучность
    • по дальности, Вд/Х мак 1/342
    • по боку 8,3м[2]
  • 7,62-мм пулемёт ПКТ с дистанционным управлением, боекомплект — 500 патронов.

Особенности пушки 2А60

Одной из особенностей запирающего механизма затвора является цилиндр с рамой, которые в совокупности выполняют функцию досылателя. Благодаря такой конструкции заряжающему не нужно тратить значительные усилия, чтобы дослать артвыстрел в канал ствола, особенно на больших углах возвышения, когда ствол пушки расположен практически вертикально. Пушка снабжена устройством, контролирующим температуру ствола, что напрямую связано с точностью стрельбы. Продукты сгорания метательного заряда не попадают в боевое отделение, а экипаж «Ноны-СВК» работает в незагазованной среде.

Возможна стрельба корректируемыми снарядами 3ВОФ112 «Китолов-2» с вероятностью поражения целей 0,8-0,9.

Дополнительное вооружение

На бортах башни расположены шесть пусковых установок постановки дымовых завес 902Б. Внутри корпуса предусмотрены места для двух переносных зенитных ракетных комплексов «Игла-1» и другого снаряжения, в состав которого входят: 4 автомата АКС-74, 15 ручных гранат Ф-1 и 20 30-мм реактивных сигнальных патронов.

Дополнительные опции

  • Снаружи, с правой стороны на самоходке находится вспомогательное устройство, с помощью которого артвыстрелы могут подаваться с грунта.
  • Машина оборудована системой связи как между членами экипажа, так и внешней радиосвязью.
  • Имеется полуавтоматическая система пожаротушения.
  • Установлен предпусковой подогреватель силовой установки.
  • «Нона-СВК» оснащена лебёдкой для самовытаскивания.
  • Для действий на заражённой местности самоходка оснащена фильтро-вентиляционной системой.

На вооружении

Несмотря на то, что в некоторых источниках в качестве одного из операторов указывается Китай[7], ни поставки, ни лицензионное производство 2С23 в Китае никогда не осуществлялись[5][8][9].

Служба и боевое применение

Организационная структура

  1. в/ч №06017. 336 отдельная гвардейская Белостокская бригада морской пехоты орденов Суворова и Александра Невского (336 обрмп): до 18 единиц 2С23 по состоянию на 2009 год[10].
  2. в/ч №13140. 810 отдельная бригада морской пехоты (810 обрмп)[10].
  3. в/ч №30926. 155 отдельная бригада морской пехоты (155 обрмп)[10].
  4. в/ч №38643. 61 отдельный Киркенесский Краснознаменный полк морской пехоты (61 опмп): 11 единиц 2С23 по состоянию на 2000 год[10].

Боевое применение

  1. Первая чеченская война [11]
  2. Вторая чеченская война [11]

Ссылки

Литература

  • С. Ф. Рыков. Бронетехника России. — Москва: ООО «Дом славянской книги», 2009. — 480 с. — (Бронетехника России / 2009). — 5000 экз. — ISBN 978-5-91503-090-8
  • Самоходное артиллерийское орудие 2С23. Техническое описание и инструкция по эксплуатации. 2С23.00.000ТО. — Военное издательство №3/211827р-П93, 1987. — 164 с.
Артиллерия резерва
Верховного
ГлавнокомандованияЗенитная артиллерияМорская артиллерияКорабельная
артиллерияБереговая
артиллерия

dic.academic.ru

2С23 «Нона-СВК» — Бронетехника России — Российская армия — Локальные конфликты

2С23 «Нона-СВК» — российская 120-мм самоходная артиллерийская установка (САУ). 2С23 была создана на шасси колёсного бронетранспортёра БТР-80. Разработана главным конструктором — Ю. Н. Калачниковым, производится в г. Перми на Мотовилихинском заводе. Принята на вооружение в 1990 году.

Нона-СВК предназначена для подавления живой силы, артиллерийских и миномётных батарей, ракетных установок, бронированных целей, огневых средств и пунктов управления. Способна вести прицельный огонь с закрытых позиций и прямой наводкой без предварительной подготовки огневой позиции.

Возможна стрельба всеми видами 120-мм мин российского и зарубежного производства.

Описание конструкции

Машина имеет три отделения: управления, боевое и силовое.
[править]
Броневой корпус и башня

Корпус САО 2С23, как и у БТР-80, на базе которого разработана установка,- герметичный, сварен из катаных стальных броневых листов и защищает экипаж от пуль калибра 7,62 мм и осколков снарядов, а лобовая броня- от пуль калибра 12,7 мм. Командирская башенка оснащена приборами наблюдения ТНПО-115, а на её крыше может устанавливаться пулемёт ПКТ калибра 7,62 мм с дистанционным управлением и боекомплектом в 500 патронов.
[править]
Ходовая часть

Транспортная база – изделие 59036 является модификацией БТР-80. Однако выполнена с некоторыми отличиями от БТР-80:
— корпус выполнен с учетом размещения боевого отделения изделия 2С23;
— в корпусе отсутствуют верхние люки боевого отделения, люк выдачи троса лебедки, одноместные и многоместные сиденья мотострелков;
— изменена конструкция дверей боковых люков корпуса;
— исключена башенная установка с вооружением, ЗИП и укладкой боекомплекта
— отсутствуют амбразуры для стрельбы из личного оружия;
— исключены приборы наблюдения, осветитель ОУ-3ГА2М прибора ТКН-3МАК, прибор наблюдения ТНП-165А в боевом отделении;
— не устанавливается лебедка с приводом;
— не устанавливается система подачи чистого воздуха от ФВУ

Транспортная база представляет собой четырехосную восьмиколесную со всеми ведущими колесами машину, способную сходу преодолевать окопы, траншеи и водные преграды. Она состоит из следующих основных частей: корпуса, силовой установки, трансмиссии и ходовой части. Пулестойкие шины с центральной системой регулирования давления воздуха позволяют машине продолжать движение в случае выхода из строя одной или даже двух шин. Два передних моста- управляемые.

Двигатель

На машине установлен один дизельный двигатель КамАЗ 7403 мощностью 260 л.с. Для движения на воде используется водомётный движитель.

Вооружение
120-мм нарезная полуавтоматическая пушка 2А60 (30 снарядов)
Дальность стрельбы
ОФС 8,8 км
АРС 12,8 км
Кучность
по дальности, Вд/Х мак 1/342
по боку 8,3м
7,62-мм пулемёт ПКТ с дистанционным управлением, боекомплект — 500 патронов.

Особенности пушки 2А60

Одной из особенностей запирающего механизма затвора является цилиндр с рамой, которые в совокупности выполняют функцию досылателя. Благодаря такой конструкции заряжающему не нужно тратить значительные усилия, чтобы дослать артвыстрел в канал ствола, особенно на больших углах возвышения, когда ствол пушки расположен практически вертикально. Пушка снабжена устройством, контролирующим температуру ствола, что напрямую связано с точностью стрельбы. Продукты сгорания метательного заряда не попадают в боевое отделение, а экипаж «Ноны-СВК» работает в незагазованной среде. Возможна стрельба корректируемыми снарядами «Китолов-2» с вероятностью поражения целей 0,8-0,9.

Дополнительное вооружение

На бортах башни расположены шесть пусковых установок постановки дымовых завес 902Б. Внутри корпуса предусмотрены места для двух переносных зенитных ракетных комплексов «Игла-1» и другого снаряжения, в состав которого входят: 4 автомата АКС-74, 15 ручных гранат Ф-1 и 20 30-мм реактивных сигнальных патронов.

Дополнительные опции
Снаружи, с правой стороны на самоходке находится вспомогательное устройство, с помощью которого артвыстрелы могут подаваться с грунта.
Машина оборудована системой связи как между членами экипажа, так и внешней радиосвязью.
Имеется полуавтоматическая система пожаротушения.
Установлен предпусковой подогреватель силовой установки.
«Нона-СВК» оснащена лебёдкой для самовытаскивания.
Для действий на заражённой местности самоходка оснащена фильтро-вентиляционной системой.

На вооружении

Россия:
Сухопутные войска России — 30 единиц, по состоянию на 2010 год
Морская пехота России — 20 единиц, по состоянию на 2010 год
Китай — факт обладания 2С23 «Нона-СВК» Китаем находится под вопросом. Несмотря на то, что The Military Balance указывает на наличие 100 единиц 2С23, по состоянию на 2010 год, по данным ОАО «Мотовилихинские заводы» поставки 2С23 в это государство не производились, также по данным Стокгольмского института исследования проблем мира ни поставки, ни лицензионное производство 2С23 в Китае не осуществлялись.

Самоходное орудие 2С23 «Нона-СВК»

Классификация Самоходное артиллерийское орудие
Боевая масса, т 14,5
Экипаж, чел. 4
История
Годы производства с 1987
Годы эксплуатации с 1990
Количество выпущенных, шт. предположительно около 50
Основные операторы РФ
Размеры
Длина с пушкой вперёд, мм 7730
Ширина корпуса, мм 2900
Высота, мм 3075 по верхней точке пулемёта
Клиренс, мм 475 без учёта выштамповок на днище
Бронирование
Тип брони Стальная катаная
Вооружение
Калибр и марка пушки 120-мм 2А60
Тип пушки 120-мм пушка-гаубица-миномёт
Боекомплект пушки 30
Углы ВН, град. -4…+80
Углы ГН, град. -35…+35
Прицелы 1П8
Пулемёты 7,62 пулемёт ПКТ
Подвижность
Тип двигателя дизельный, 8 цилиндровый, турбонаддувной КамАЗ 7403
Мощность двигателя, л. с. 260
Скорость по шоссе, км/ч не менее 80
Скорость по пересечённой местности, км/ч не менее 9 на плаву
Запас хода по шоссе, км 600
Запас хода по пересечённой местности, км 223-480 по грунтовой дороге
Удельная мощность, л. с./т 19,1
Тип подвески индивидуальная, торсионная
Удельное давление на грунт, кг/см² 3,7 при давлении в шине 294 кПа/ 2,3 при давлении в шине 49 кПа
Преодолеваемый подъём, град. 30
Преодолеваемый брод, м плавает

www.soldati-russian.ru

Нона-СВК, самоходное орудие

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX — 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • Календарь конференций
  • Календарь социально-значимых мероприятий
  • Принять участие в мероприятии
  • Туристические услуги
  • Блоги
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Вооружение
  • Образцы
  • Участники
  • О проекте
  • Добавить компанию
  • Каталоги
  • О проекте
  • Технические средства обеспечения безопасности границы
  • Промышленный потенциал военно (оборонно)-промышле
  • www.arms-expo.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
