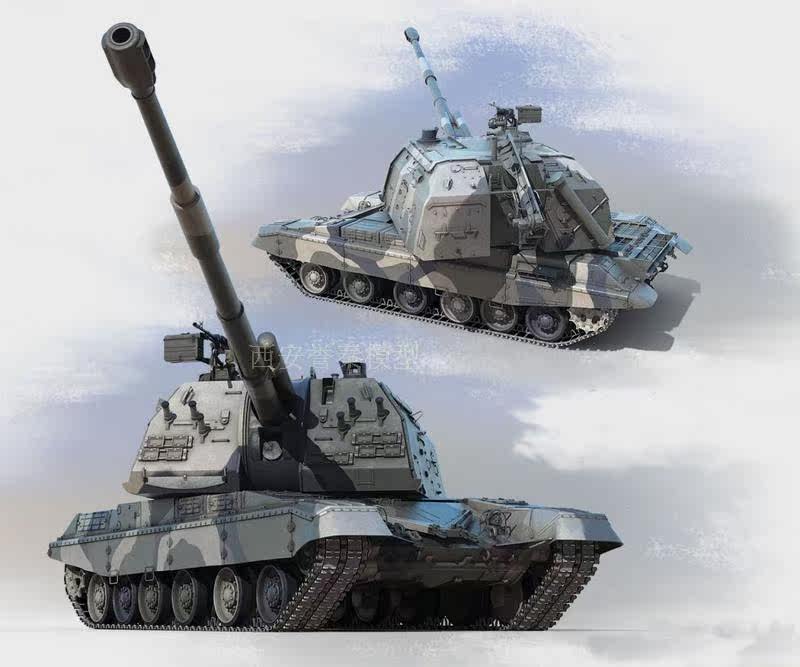

САУ Мста-С 2С19 — 152-мм самоходная гаубица

Калибр	152 мм
Максимальная дальность стрельбы	29 км
Запас хода по шоссе	500 км
Боевая масса	42 т

• Модификации
• Конструкция
• Вооружение
• Боевое применение
• Оценка машины
• Характеристики (ТТХ) 2С19 «Мста-С»

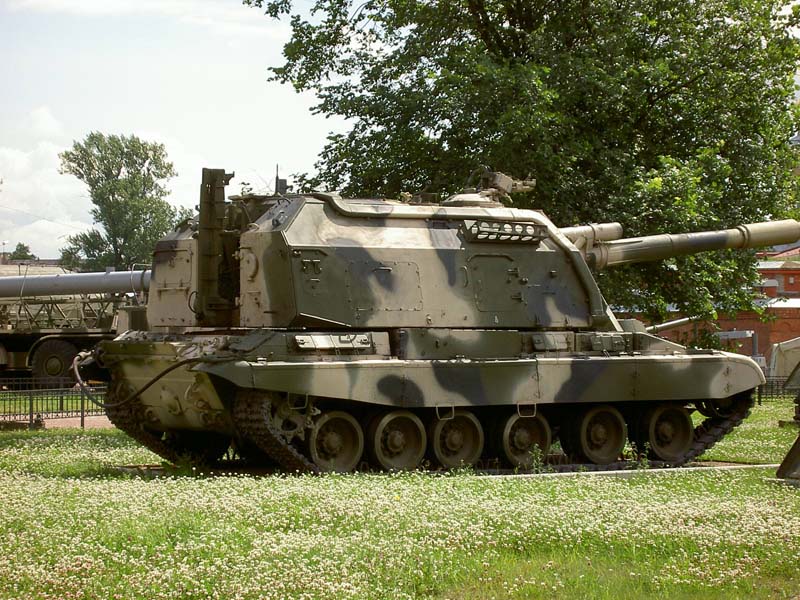

САУ Мста-С (2С19) — современная российская 152-мм дивизионная самоходная гаубица.

САУ предназначенна для уничтожения артиллерии, бронированной техники и живой силы противника с закрытых позиций и прямой наводкой, включая работу в горных условиях. При стрельбе используются как выстрелы из боеукладки, так и подающиеся с грунта.

Разработана на Уральском заводе транспортного машиностроения. Главный конструктор САУ — Ю. В. Томашов, 152-мм орудия 2А64 — Г. И. Сергеев.

Гаубица Мста-С создавалась в качестве замены 152-мм самоходных гаубиц 2С3 «Акация» и была принята на вооружение в 1989 году.

Первая демонстрация отмечена на авиасалоне в Жуковском в августе 1992 года.

Модификации

Сравнительная таблица ТТХ различных модификаций САУ 2С19

	2С19	2С19М (2С33)	2С19М1	2С19М1-155	2С19М2
Начало серийного производства	1988	отменена	2000-е	экспортная	2012
Боевая масса, т	42	42	42	43	43,24
Индекс орудия	2А64	2А79		М3-158	2А64М2
Калибр орудия, мм	152,4	152,4	152,4	155	152,4
Длина ствола, клб	47		47	52	47
Углы ВН, град	-4…+68	-4…+70	-4…+68	-4…+70
Скорострельность, выстр./мин	7. ..8	более 10	8	6…8	10
Возимый боезапас, выстр.	50	50	50	45	50
Максимальная дальность стрельбы ОФС, км	24,7	более 30	24,7	30
Максимальная дальность стрельбы АР ОФС, км	29	более 40	29	41	29
Максимальная дальность стрельбы УАС, км	25	25	25	25	25
Радиостанция	Р-173	Р-173
Аппаратура внутренней связи	1В116	1В116

Серийное производство САУ 2С19 было развёрнуто в 1988 году (то есть до официального принятия на вооружение).

Практически сразу после принятия на вооружение были начаты работы по модернизации — проект 2С30 «Исеть», а в начале 1990-х годов для ликвидации отставания дивизионной артиллерии России от артиллерии стран НАТО была начата разработка новой модификации 2С19 под наименованием 2С33 «Мста-СМ» (2С19М).

«Мста-СМ» по сравнению с базовым вариантом обладала увеличенной в 1,4 раза скорострельностью, дальность стрельбы осколочно-фугасным снарядом составляла более 30 км, а активно-реактивным — более 40 км. В целом по своему боевому потенциалу САУ 2С33 «Мста-СМ» превосходила советские системы предыдущих поколений в 4—5 раз.

www.intimledi.biz

Проведённые в 3 ЦНИИ научно-исследовательские работы «Прощание-2», «Прощание-3» и «Прощание-АД» показали, что дальнейшее развитие системы артиллерийского вооружения Советской (а затем и Российской) армии должны были строиться на базе двух артиллерийских комплексов: самоходного артиллерийского орудия 2С31 «Вена» и самоходной гаубицы 2С33 «Мста-СМ». В связи с началом работ по новой перспективной самоходной гаубице 2С35 «Коалиция-СВ» работы по «Мсте-СМ» были остановлены. При выполнении научно-исследовательской работы на базе САУ 2С19 был изготовлен экспериментальный образец артиллерийской системы. Вместо гаубицы 2А64 на САУ была установлена двухствольная гаубица с баллистикой перспективной 152-мм артиллерийской установки «Коалиция».

Параллельно с созданием новой системы 2С33, велись работы по совершенствованию уже изготовленных и эксплуатировавшихся в войсках самоходных гаубиц 2С19. Результаты боевых действий в Чечне, а также попытка вывода 2С19 на внешний рынок показали отсталость системы управления наведением орудия. С 1998 года начались работы по оснащению автоматизированными средствами управления наведения орудия ранее принятых и состоявших на вооружении артиллерийских систем Российской армии. Модифицированная версия самоходной гаубицы «Мста-С», оснащённая автоматизированной системой управления наведением и огнём «Успех-С», получила обозначение 2С19М1. К 2002 году завершилась разработка комплекса программного обеспечения, предназначенного для корректирования и расчёта установок стрельбы в реальном времени для САУ 2С31 и 2С19М1. А к началу 2008 года самоходные гаубицы 2С19М1 были приняты на вооружение и начали поступать на вооружение РВиА Российской армии. Стоимость модернизированной САУ 2С19М1 составляет около 3 млн долларов.

Помимо основного варианта, предназначенного для Российской армии, на Уральском заводе транспортного машиностроения совместно с Мотовилихинскими заводами был разработан экспортный вариант САУ 2С19М1, получивший неофициальное наименование 2С19М1-155, предназначенный для потенциальных иностранных заказчиков, имеющих на вооружении снаряды калибра 155 мм.

В декабре 2012 года появились сведения о дальнейшей модернизации САУ «Мста-С», получившей обозначение 2С19М2. ЦКБ «Титан» разработало модернизированную 152-мм гаубицу 2А64М2 с повышенной скорострельностью и эффективностью огня, а также лучшими эксплуатационными свойствами.

САУ 2С19М2 оснащаются новой автоматизированной СУО и системой навигации, также была повышена максимальная скорострельность до 10 выстрелов в минуту и реализована функция «одновременного огневого налёта», которая позволяет поражать цель одновременно несколькими снарядами, выпущенными из одной САУ и находящимися на разных траекториях полёта. Для защиты от высокоточного оружия используется комплект «Накидка», который снижает заметность САУ в радиолокационном и тепловом диапазонах. Государственные испытания 2С19М2 завершены в августе 2012 года, на ПО «Баррикады» начато серийное производство гаубицы 2А64М2. 26 июня 2013 года пресс-служба ЮВО сообщила про поставку первой партии, состоящей из более чем 35 единиц САУ 2С19М2 «Мста-С».

Возимый самой САУ боекомплект составляет до 50 выстрелов, но для снабжения самоходных гаубиц 2С19 БК в 2013 году конструкторским бюро НИИ «Буревестник» на базе КамАЗ-6560 была разработана универсальная транспортно-загрузочная машина 2Ф66-1, способная перевозить боекомплект более 90 выстрелов, а время загрузки САУ занимает менее 15 минут.

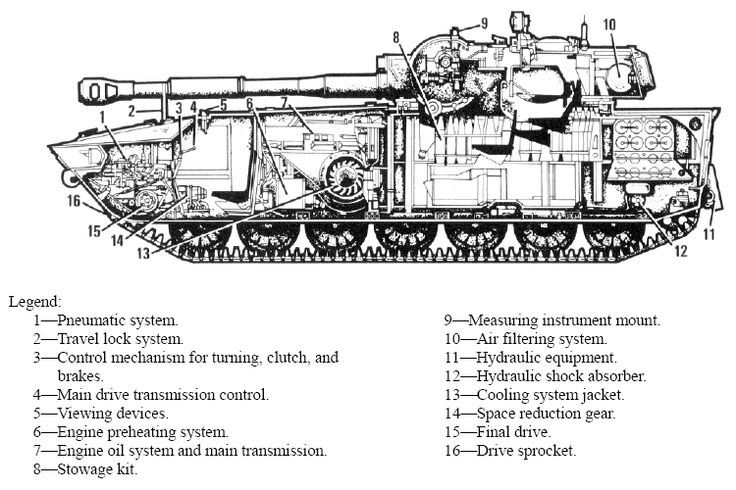

Конструкция

Броневой корпус и башня

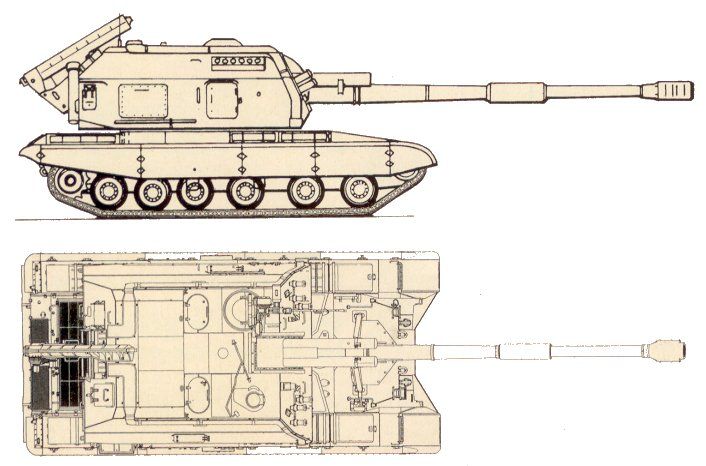

Самоходная гаубица 2С19 «Мста-С» выполнена по башенной схеме. Корпус машины по геометрии подобен корпусу танка Т-72, сварен из стальных броневых катанных листов и разделён на три отделения: отделение управления, боевое и силовое (моторно-трансмиссионное). В передней части по середине корпуса расположено место механика-водителя с органами управления шасси. В средней части располагается боевое отделение. На крыше корпуса на шариковый погон диаметром 2444 мм установлена сварная башня. Масса башни без боекомплекта составляет 13,5 тонн. В башне установлено орудие 2А64, а также места экипажа. По правому борту в передней части башни размещается сидение командира, по левому борту в передней части башни установлено сидение наводчика и прицельные приспособления. За наводчиком и командиром размещены два места для заряжающих САУ. Место командира оборудовано поворотной башенкой, установленной на крыше башни, по своей конструкции аналогичной башенкам командира танков Т-64 и Т-80. В кормовой части башни установлены два механизированных конвейера с зарядами и снарядами. Под башней на днище корпуса расположена вращающаяся платформа пола, закреплённая к погону четырьмя трубами. Подача в укладки может осуществляться с грунта через специальный механизированный подающий лоток, расположенный снаружи на корме башни. В кормовой части корпуса САУ находится моторно-трансмиссионное отделение, аналогичное таковому на танке Т-72. Бронирование САУ 2С19 обеспечивает противопульную и противоосколочную защиту экипажа. Толщина листов корпуса и башни составляет 15 мм.

Вооружение

Основным вооружением САУ 2С19 является 152-мм гаубица 2А64. Орудие полностью унифицировано по баллистическим характеристикам и используемым боеприпасам со 152-мм буксируемой гаубицей 2А65. Основными узлами орудия 2А64 являются ствол, затвор, электрооборудование, досылатель, противооткатные устройства, люлька, ограждение, уравновешивающий и подъёмный механизмы. Ствол орудия представляет собой трубу-моноблок соединённую с казёнником, в передней части ствола находится эжектор, на дульном срезе трубы закреплён дульный тормоз. В казённике расположен вертикально-клиновой затвор с полуавтоматикой копирного типа. Выстрел из орудия может производиться как вручную, так и электроспуском. Копирная полуавтоматика затвора предназначена для открывания затвора при накате после выстрела орудия. Люлька сварная обойменного типа, в люльке закрепляется сектор подъёмного механизма. В задней части люльки болтовым соединением закреплено ограждение. На ограждении размещены элементы ударно-спускового механизма, досылатель, линейка для измерения длины отката, а также механизм блокировки спуска. Электромеханический досылатель снаряда и заряда, а также механизм удаления стреляной гильзы, предназначены для облегчения работы заряжающего. Противооткатные устройства состоят из веретённо-модераторного тормоза отката, цилиндр которого закреплён в казённике орудия, и из пневматического накатника, заполненного азотом. Подъёмный механизм секторного типа, обеспечивает наведение орудия в диапазоне углов от -4 до +68 град по вертикали. Подъём орудия может осуществляться как вручную маховиком, так и с помощью электродвигателя. Пневматический уравновешивающий механизм служит для компенсации момента неуравновешенности качающейся части орудия.

Возимый боекомплект САУ 2С19 составляет 50 штатных выстрелов, однако в зависимости от перевозимого количества управляемых снарядов «Краснополь» возможны следующие варианты: 42 штатных выстрела и 4 снаряда 3ОФ39, 47 штатных и 3 снаряда 3ОФ39, 39 штатных выстрелов и 7 снарядов 3ОФ39.

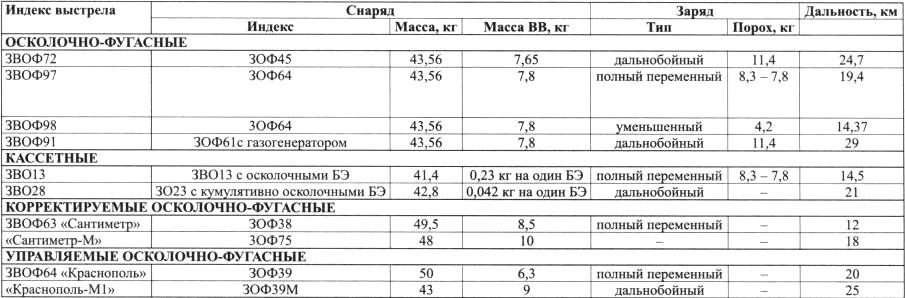

В основной боекомплект самоходной гаубицы 2C19 входят осколочно-фугасные снаряды 3ОФ45 с максимальной дальностью стрельбы в 24,7 км, снаряды 3ОФ64 с улучшенной эффективностью действия, осколочно-фугасные снаряды 3ОФ61 с газогенератором донного вдува, а также новые кассетные снаряды 3-О-23. Штатный боекомплект САУ 2С19 составляют 20 осколочно-фугасных и 30 активно-реактивных снарядов. В настоящее время для 2С19 разработаны корректируемые снаряды «Сантиметр» и «Краснополь», для поражения бронетанковой техники в местах сосредоточения пусковых установок, долговременных оборонительных сооружений, мостов и переправ, а также модернизированные управляемые снаряды «Краснополь-М1» с увеличенной дальностью стрельбы и уменьшенными массогабаритными характеристиками, благодаря чему снаряды «Краснополь-М1» возможно размещать в штатных боеукладках САУ без уменьшения основного возимого боекомплекта. Кроме того, предусмотрено использование осветительных, целеуказательных и ядерных снарядов, а также снарядов постановщиков радиопомех. Возможно использование всей номенклатуры боеприпасов, предназначенных для 152-мм гаубиц 2С3 и Д-20. Дополнительно САУ 2С19 оборудована 12,7-мм зенитным пулемётом НСВТ. Пулемёт установлен на вращающейся башенке командира САУ, углы вертикального наведения составляют от ?3 град до +70 град, а горизонтального — от 9 град влево до 255 град вправо. Для личного оружия расчёта гаубицы предусмотрены пять креплений под автоматы АКС-74, а также крепление для сигнального пистолета. В возимый боекомплект дополнительного вооружения входят 300 патронов для пулемёта, 900 патронов для автоматов, 18 ракет к сигнальному пистолету и 20 ручных гранат Ф-1.

Средства наблюдения и связи

Для наведения орудия, осуществления разведки местности днём и в ночной период времени, в командирской башенке установлен комбинированный прицел ТКН-3В с прожектором ОУ-3ГКУМ. Для стрельбы из зенитного пулемёта установлен прицел ПЗУ-5. Место наводчика оборудовано артиллерийским панорамным прицелом 1П22 для стрельбы с закрытых огневых позиций и прицелом прямой наводки 1П23 для ведения огня по наблюдаемым целям. Место механика водителя оборудовано тремя призменными приборами наблюдения ТНПО-160, а также прибором ночного видения ТВНЕ-4Б для вождения в ночных условиях. Для очистки смотровых и прицельных приспособлений САУ 2С19 оборудована специальной пневматической системой очистки.

Внешняя радиосвязь поддерживается радиостанцией Р-173. Радиостанция работает в УКВ-диапазоне и обеспечивает устойчивую связь с однотипными станциями на расстоянии до 20 км в зависимости от высоты антенны обеих радиостанций. Переговоры между членами экипажа осуществляется через аппаратуру внутренней связи 1В116, рассчитанную на 7 абонентов.

Специальное оборудование

2С19 «Мста-С» оснащена системой 1В124 для автоматизированного управления наведением орудия в вертикальной плоскости и механизированного наведения в горизонтальной плоскости, а также для восстановления наводки после выстрела. В состав системы 1В124 входит автоматизированный прицел 1П22, аппаратура управления 1В122 и приводы наведения 2Э46. Аппаратура 1В122 позволяет принимать и отображать информацию об установках стрельбы, поступающую с машины старшего офицера батареи как по радио- так и по проводному каналу связи. Для маскировки и постановки дымовых завес на лобовом листе башни САУ 2С19 размещены 6 гранатомётов системы 902В для стрельбы 81-мм дымовыми гранатами.

Двигатель и трансмиссия

В 2С19 установлен V-образный 12-цилиндровый четырёхтактный дизельный двигатель В-84А жидкостного охлаждения с наддувом мощностью 780 л.с. Кроме дизельного топлива, двигатель имеет возможность работы на керосине марок ТС-1, Т-1 и Т-2.

Трансмиссия механическая, двухпоточная, с планетарным механизмом поворота. Имеет семь передних и одну заднюю передачу. Максимальная скорость движения на седьмой передней передаче составляет 60 км/ч.

Ходовая часть

Ходовая часть 2С19 максимально унифицирована с танком Т-80 и состоит из шести пар обрезиненных опорных и пяти пар поддерживающих катков. В задней части машины находятся ведущие колёса, в передней — направляющие. Подвеска 2С19 — индивидуальная торсионная. На первом, втором и шестом опорных катках установлены гидропневматические амортизаторы.

Сравнительные характеристики ходовой части Т-80 и 2С19

	2С19	Т-80
Число траков в гусенице, шт.	86	80
Масса трака, кг	15,6	22
Масса ведущего колеса, кг	181,9	188
Масса направляющего колеса, кг	228	230
Количество опорных катков, шт	12	12
Масса опорного катка, кг	115	более 156
Количество поддерживающих катков, шт	10	10
Масса поддерживающего катка, кг	16,8	12
Масса заправленного гидроамортизатора, кг	27,5	30

Машины на базе 2С19

В середине 1980-х годов параллельно с созданием буксируемой гаубицы «Мста-Б» и самоходной гаубицы «Мста-С» на гусеничном шасси, решением военно-промышленной комиссии от 14 августа 1985 года и приказом Министра обороны СССР от 30 августа 1985 года была начата разработка колёсного варианта артиллерийской системы «Мста» на базе грузового автомобиля КрАЗ-6316, получившая обозначение 2С21 «Мста-К». Использовать такой вариант САУ предполагалось с огневых позиций, которые были привязаны к рокадным дорогам. В ходе испытаний изготовленных образцов выявились значительные недостатки системы, требовавшие серьёзной доработки шасси САУ. Министерство автомобильной промышленности СССР сочло такие доработки нецелесообразными, поэтому распоряжением военно-промышленной комиссии от 17 сентября 1987 года работы по колёсному варианту САУ «Мста» были прекращены.

В начале 1990-х годов в НПО «Астрофизика» на базе САУ 2С19 под руководством Н. Д. Устинова был разработан автономный комплекс специального вооружения 1К17 «Сжатие». По сравнению с 2С19 башня боевой машины 1К17 была значительно увеличена для размещения оптико-электронного оборудования. В передней части башни вместо орудия был установлен оптический блок, состоявший из 15 объективов. Комплекс 1К17 был официально принят на вооружение в 1992 году, однако из-за сокращения финансирования и тяжёлого экономического положения России серийное производство комплекса «Сжатие» начато не было.

Der Top-Hotelsuche Testsieger laut Focus Money

Боевое применение

Боевое крещение самоходная гаубица 2С19 приняла во время Первой чеченской кампании. «Мста-С» показала себя как манёвренная установка с высокой точностью стрельбы, но выявились и недостатки и самый главный из них — устаревшая система управления наведением орудия. Повторное применение САУ 2С19 состоялось во время Второй чеченской кампании.

По результатам боевого применения и с учётом выявленных недостатков была разработана модифицированная версия — 2С19М1.

Во время эфиопо-эритрейского конфликта 10 единиц САУ 2С19 использовались Эфиопией. Боевое применение САУ 2С19 показало её эффективность, так одним точным ударом по колонне эритрейские войска были приведены к полной дезорганизации, а атака эфиопских 2С19 была воспринята как авианалёт. Причиной являлась большая дистанция огня, из-за чего эритрейские войска не слышали звуки выстрелов самоходных гаубиц 2С19.

В августе 2008 года во время Войны в Южной Осетии в зону военного конфликта были введены войска 58-й армии и приданных ей подразделений, в штатном расписании которых числилось суммарно 70 САУ 2С19, однако имело ли место применение этих самоходных гаубиц, доподлинно неизвестно. В 2014 году в ходе Вооружённого конфликта на востоке Украины САУ 2С19 использовались украинскими войсками.

Оценка машины

Сравнительная таблица ТТХ 2С19 с артиллерийскими системами предыдущего и следующего поколения

	2С3	2С19 (2С19М2)	2С33
Год принятия на вооружение	1971	1989 (2012)	отменена
Боевая масса, т	27,5	42,0 (43,24)	42,0
Экипаж, чел	4	5	5
Марка орудия, мм	2А33	2А64	2А79
Длина ствола, клб	28	47
Углы ВН, град	-4…+60	-4…+68	-4…+70
Углы ГН, град	360	360	360
Возимый боезапас, выстр.	46	50	50
Максимальная дальность стрельбы ОФС, км	17,4	24,7	более 30
Максимальная дальность стрельбы АР ОФС, км	20,5	29	более 40
Максимальная дальность стрельбы УАС, км	20	25	25
Масса ОФС, кг	43,56	43,56
Боевая скорострельность, выстр. /мин	1,9-3,5	7-8 (10)	более 10
Калибр зенитного пулемёта, мм	7,62	12,7	12,7
Максимальная скорость по шоссе, км/ч	60	60	60

САУ 2С19 была принята на вооружение в 1989 году для замены САУ предыдущего поколения 2С3. По сравнению с «Акацией», «Мста-С» обладает существенно увеличенной дальностью стрельбы осколочно-фугасным снарядом (24,7 км против 17,4) и активно-реактивным снарядом (29,06 км против 20,5) и повышенной скорострельность (7—8 выстрелов в минуту у базовой 2С19, против 1,9—3,5 у 2С3). Кроме того, в боекомплект 2С19 входят снаряды повышенного могущества. Снаряд 3ОФ45 по своей эффективности действия превосходит снаряд 3ОФ25 в 1,2—1,3 раза, а снаряды 3ОФ61 и 3ОФ64 превосходят 3ОФ45 в 1,3—1,5 раза. Однако, несмотря на очевидные преимущества 2С19, в Российских войсках предпочтение отдаётся самоходным гаубицам 2С3. Причиной является большая простота в эксплуатации, а также меньшее время, затрачиваемое на подготовку расчёта САУ 2С3.

Сравнительная таблица ТТХ 2С19 с аналогами на момент принятия на вооружение

	СССР 2С19	ФРГ/Италия/Великобритания SP70	Франция AuF.1T	США М109А6	Великобритания AS-90
Начало серийного производства	1988	1985 (отменён)	1988	1991	1992
Боевая масса, т	42	43,5	42	28,9	45
Экипаж, чел	5	5	4	6	5
Калибр орудия, мм	152,4	155	155	155	155
Длина ствола, клб	47	39	39	39	39
Углы ВН, град	-4…+68		-4…+66	-3…+75	-5…+70
Углы ГН, град	360	360	360	360	360
Возимый боезапас, выстр.	50	36	42	39	48
Максимальная дальность стрельбы ОФС, км	24,7	24	23	22	24,7
Максимальная дальность стрельбы АР ОФС, км	29	30	30	30	30
Максимальная дальность стрельбы УАС, км	20	20	20	20	20
Масса ОФС, кг	43,56	43,88	43,88	43,88	43,88
Боевая скорострельность, выстр./мин	7-8	до 6	до 8	1-4	до 6
Калибр зенитного пулемёта, мм	12,7	7,62	7,62	12,7	7,62
Максимальная скорость по шоссе, км/ч	60	68	60	61	53
Запас хода по шоссе, км	500	420	450	299	420

Основным конкурентом со стороны стран НАТО на момент разработки для 2С19 считался международный проект 155-мм самоходной гаубицы PzH-70 (SP70). В целом по своим характеристикам САУ «Мста-С» не уступала SP70. Единственным явным преимуществом была защита корпуса и башни SP70 от стрелкового оружия калибром вплоть до 14,5 мм. В 1982 году САУ SP70 прошли обширные испытания по программе ФРГ, после чего были направлены на войсковые испытания в страны-разработчики. К 1985 году планировалось организовать серийное производство, а первые серийные САУ должны были поступить в сухопутные войска в 1987 году. Общий выпуск должен был составить 640 единиц, 400 из которых предназначались для поставок в бундесвер. В 1986 году из проекта вышла Великобритания. Кроме того, постоянно возраставшая стоимость и сокращение серийного заказа привели к закрытию проекта и отказу от SP70.

Опыт работ по SP70 был применён при разработке модернизации французской самоходной гаубицы AMX-30 AuF.1. Самоходная гаубица получила усовершенствованный механизм заряжания с увеличенной до 8 выстрелов в минуту скорострельностью и была принята на вооружение Франции в 1988 году под обозначением AuF. 1T. По сравнению с 2С19 экипаж французской САУ состоит из 4 человек, по остальным характеристикам AuF.1T и 2С19 приблизительно соответствуют друг другу. Великобританией был разработан собственный проект 155-мм самоходной гаубицы, получивший обозначение AS-90. Первые проработки были начаты в 1982 году, а к 1986 году был изготовлен опытный образец. Окончательное решение о дальнейших работах над AS-90 было принято после выхода Великобритании из международного проекта SP70. AS-90, так же как и SP70, в качестве основного вооружения использует артиллерийскую часть буксируемой гаубицы FH70. Серийное производство AS90 было начато в 1992 году, всего было изготовлено 179 самоходных гаубиц.

В США к 1991 году были завершены работы над последней серийной модификацией САУ M109, получившей обозначение M109A6 «Paladin». По сравнению с предыдущими модификациями M109A6 получила новую башню с улучшенной защитой и новый комплект бортового оборудования. По сравнению с «Мстой-С» самоходная гаубица M109A6 имеет сопоставимую дальность стрельбы, однако по остальным критическим параметрам (таким как запас хода и максимальная скорострельность) существенно уступает САУ 2С19 и не может обеспечить приемлемый режим огня, необходимый для подавления сил противника в современных условиях боя.

Сравнительная таблица ТТХ 2С19М2 с современными аналогами

	Россия 2С19М2	Германия PzH 2000	США ХМ2001	Китай PLZ-05	Великобритания AS-90 «Braveheart»
Начало серийного производства	2012	2000	2006 (отменён)	2007	1998
Боевая масса, т	43,24	55,33	43,64	43	45
Экипаж. чел.	5	5	3	4	5
Калибр орудия, мм	152,4	155	155	155	155
Длина ствола, клб	47	52	56	52	52
Углы ВН, град	-4…+68	-2,5…+65	-3…+75	-3…+68	-5…+70
Углы ГН, град	360	360	360	360	360
Возимый боезапас, выстр.	50	60	50	30	48
Максимальная дальность стрельбы ОФС, км	24,7	30		39	30
Максимальная дальность стрельбы АР ОФС, км	29	40	более 40	53	41
Максимальная дальность стрельбы УАС, км	25		57	25
Боевая скорострельность, выстр./мин	10	10	10-12	до 8	до 6
Калибр зенитного пулемёта, мм	12,7	7,62	12,7	12,7	7,62
Максимальная скорость по шоссе, км/ч	60	60	67	65	53
Запас хода по шоссе, км	600	420	405	450	420

После принятия в начале 1990-х годов странами-участницами НАТО «Совместного меморандума о баллистике» рядом государств были начаты работы по созданию новых САУ или модернизации уже существующих самоходных артиллерийских установок с оснащением 155-мм стволом длиной 52 калибра и объёмом зарядной каморы в 23 литра. К 1998 году в ФРГ было развёрнуто серийное производство самоходных гаубиц PzH 2000, созданных на базе ранее отменённого проекта PzH 70. В отличие от предшественника PzH 2000 вооружена орудием с новой баллистикой, что позволило увеличить дальность стрельбы снарядами L15A2 до 30 км, а активно-реактивными снарядами ERFB-BB до 41 км. Кроме того, скорострельность была увеличена до 8—10 выстрелов в минуту. В Великобритании была разработана модифицированная версия AS-90 с установкой нового орудия, получившая обозначение «Braveheart», серийное производство данной модификации было начато в 1998 году, однако полностью самоходные гаубицы AS-90 со старой баллистикой заменены в войсках не были.

В 1994 году в США была начата разработка принципиально новой самоходной гаубицы XM2001 «Crusader» для замены САУ M109 и её модификаций. САУ XM2001 имела новое 155-мм орудие длиной 56 калибров с увеличенной дальностью стрельбы и скорострельностью на уровне 10—12 выстрелов за первую минуту. Экипаж составлял 3 человека, а весь процесс заряжания был полностью автоматизирован. В 2006 году планировалось начать мелкосерийное производство, а в 2007 году — массовое, однако из-за высокой стоимости и недостаточной мобильности САУ, проект «Crusader» был закрыт.

Первая демонстрация макета САУ 2С19 была проведена в 1990 году в Маниле. На выставке IDEX-93 в Абу-Даби в 1993 году на показательном выступлении «Мста» поразила управляемыми снарядами «Краснополь» 38 целей из 40 с дистанции 15 км. В ходе демонстраций были выявлены как преимущества (высокая скорострельность, сравнительно большой возимый боекомплект), так и серьёзные недостатки, основными из которых являлись максимальная дальность стрельбы и устаревшая система управления огнём. Данные недостатки оказали существенное негативное влияние в продвижении 2С19 на рынок экспортных поставок вооружений.

Специально для иностранных заказчиков к 2001 году была разработана модифицированная версия 2С19М1-155, оснащённая новой автоматизированной системой управления наведением орудия и орудием калибра 155 мм под стандарт НАТО. Интерес к данной модификации был проявлен со стороны ряда иностранных государств. В России для ликвидации отставания от западных аналогов была начата работа над глубокой модернизацией САУ 2С19 под обозначением 2С33, однако до серийного производства она доведена не была.

В настоящее время конструкция самоходной гаубицы 2С19 претерпела ряд существенный изменений. В новой модификации увеличена скорострельность, введён режим «одновременного огневого налёта» и установлен комплект бортового оборудования для интеграции в единую систему управления тактического звена. Комплекс этих мер позволяет использовать САУ 2С19М2 в качестве основной ударной единицы артиллерии бригадного звена Российской армии на ближайшую перспективу. В то же время в современных условиях боя максимальная дальность стрельбы самоходной гаубицы должна составлять 40—45 км. Данный параметр является недостижимым для устаревшего баллистического решения, используемого в «Мсте-С». Поэтому по плану перевооружения Российской армии к началу 2020 года устаревшие самоходные гаубицы 2С19 будут заменены на новые САУ 2С35 «Коалиция-СВ».

Характеристики (ТТХ) 2С19 «Мста-С»

-Боевая масса, т: 42
-Компоновочная схема: заднемоторная
-Экипаж, чел.: 5
Размеры:
-Длина корпуса, мм: 6040
-Длина с пушкой вперёд, мм: 11 917
-Ширина корпуса, мм: 3380
-Высота, мм: 3350
-База, мм: 4520
-Колея, мм: 2800
-Клиренс, мм: 450
Бронирование:
-Тип брони: гомогенная стальная
-Вооружение:
-Калибр и марка пушки: 152-мм 2А64
-Тип пушки: нарезная гаубица
-Длина ствола, калибров: 47
-Боекомплект пушки: 50
-Углы ВН, град.: -4…+68 град
-Углы ГН, град.: 360 град
-Дальность стрельбы, км: 6,5…29,06
-Прицелы: 1П22, 1П23, ПЗУ-5
-Пулемёты: 1 х 12,7-мм НСВТ
Подвижность:
—Двигатель: Производитель: ЧТЗ. Марка: В-84А. Тип: дизельный. Максимальная мощность: 780 л.с. (573 5 кВт ). Конфигурация: V12. Цилиндров: 12. Расход топлива при смешанном цикле: 240…450 л/100 км. Охлаждение: жидкостное. Тактность (число тактов): 4. Рекомендованное топливо: ДЛ-0,2-40, ДЗ-0,2 минус 35, ДА-0,2, ТС-1, Т-1, Т-2.
-Скорость по шоссе, км/ч: 60
-Запас хода по шоссе, км: 500
-Ёмкость топливных баков, л: 1300
-Удельная мощность, л. с./т: 19
-Тип подвески: индивидуальная, торсионная
-Удельное давление на грунт, кг/кв.см.: 0,87
-Преодолеваемый подъём, град.: 25 град
-Преодолеваемая стенка, м: 0,5
-Преодолеваемый ров, м: 2,6—2,8
-Преодолеваемый брод, м: 1,2 (5 с ОПВТ)

Калибр	152 мм
Максимальная дальность стрельбы	29 км
Запас хода по шоссе	500 км
Боевая масса	42 т

2с19 152 мм самоходная гаубица, тактико-технические характеристики (ТТХ), конструкция, вооружение

Так же получилось и в 50-х…60-х годах прошлого века, когда в результате «ра­кетного психоза» роль всех остальных видов вооруженных сил, в том числе — и артиллерии, необоснованно стала принижаться. Потребовалась смена политического руководства в СССР и целая череда локальных войн, в ко­торых «обычное оружие», к которому относится и самоходная артиллерия, показали свою востребованность. Увы, несмотря на богатый опыт и множество перспективных опытных образцов, раз­работчикам наших «самоходок» опять пришлось догонять…

4 июля 1967 года вышло поста­новление Совета Министров СССР № 609-201, открывшее новые страницы в истории отечественной самоходной артиллерии. В соответствии с ним на­чалось создание четырех образцов САУ Три из них- 152-мм самоходная гаубица 2СЗ «Акация» (см. «НиТ» №4, 2006 г.), 122-мм самоходная гаубица 2С1 «Гвозди­ка» и 240-мм самоходный миномет 2С4 «Тюльпан» — должны были выпускать­ся на Уральском заводе транспортного машиностроения (УЗТМ) в Свердловске (ныне — Екатеринбург). Самоходную 152-мм пушку 2С5 «Гиацинт», разрабо­танную в СКВ Пермского машиностро­ительного завода, выпускали там же (ныне — ОАО «Мотовилихинские заво­ды»).

Поступавшие на вооружение Совет­ской Армии с середины 70-х годов, эти артиллерийские системы вполне соот­ветствовали тем требованиям, которые ставились тогда перед самоходной артиллерией.

Однако когда «цветы» начали вы­пускаться серийно, Главное ракетно­артиллерийское управление (ГРАУ) выдало разработчикам новые требо­вания на новую самоходную гаубицу калибра 152 мм. Главные изменения касались значительного увеличения дальности стрельбы. В чем же причи­на столь резкого изменения характера требований военных? Ведь «Акация» и «Гвоздика» вполне соответствовали уровню САУ, которые в тот момент стояли на вооружении стран НАТО, ну а «Тюльпан» просто не имел (и не имеет до сих пор) себе равных?

«Ларчик» открывался прос­то — обеспокоенные (мягко сказа­но!) размещением в Западной Евро­пе американских ракет «Першинг-2» и крылатых ракет большой дальности, представлявших из себя идеальное оружие «первого удара», советское военно-политическое руководство для превентивного удара по пуско­вым установкам этих ракет пыталось приспособить все виды вооруженных сил, — от спецназа до реактивных сис­тем залпового огня (РСЗО). Для этой же цели предполагалось использовать и новую самоходку.

Артиллерийская часть предполага­лась универсальной — для примене­ния как на САУ, так и в буксируемой ар­тиллерии. В то же время ходовую часть нового шасси планировалось унифи­цировать с ходовой частью основных танков, состоявших на вооружении и находившихся в производстве.

Основными разработчиками САУ назначили: УЗ) — головной разработчик шасси «Объект 316» и машины в целом, а также Тульское КБ приборостроения (ныне НПО «Точность») — разработ­чик боевого отделения, КБ завода №9 в Свердловске — качающейся части. Главным конструктором установки, получившей обозначение ГРАУ 2С19, утвердили Ю.В.Томашева.

В 1989 году новая самоходка была принята на вооружение под обозна­чением 2С19 «Мста-С» (С — само­ходная, в отличие от буксируемого орудия 2А65 «Мста-Б», принятого на вооружение в 1986 году и имеюще­го аналогичную с 2С19 качающуюся часть). О том, какое значение придава­ло Министерство обороны СССР этой системе, говорит уже тот факт, что для ее серийного производства был пост­роен специальный завод в г. Стерлитамаке (первые партии этих самоходных установок были выпущены на заводе “Уралтрансмаш” в г. Свердловске).

К моменту принятия на вооружение были уничтожены, согласно достигну­тым договоренностям, и «Першинги», и крылатые ракеты, да и сам Варшав­ский договор прекратил свое сущест­вование. Но большая (по сравнению с «Акацией») дальность стрельбы ока­залась весьма востребованной. К это­му времени в США прошли подряд несколько крупных программ модер­низации основной штатовской «само­ходки» М.109. Насколько изменились данные старой (начала 60-х годов!) конструкции, говорит тот факт, что «янки» не колебаясь заменили орудие на своей САУ (подробнее — «НиТ» №4). Получившая в придачу к актив­но-реактивным снарядам свое собс­твенное наименование «Паладин», эта «старушка» обрела «второе дыхание» и явно оставляла «за флагом» отечес­твенную «Акацию». «Мста-С» при­шлась как нельзя кстати…

История создания

У этой артиллерийской установки интересная история. В 1980-м году начали разрабатывать принципиально новую артсистему. Полученный образец назвали «Мста-С». Она должна была сменить свою предшественницу САУ «Акация».

В 1983 году создана опытная машина, готовая к испытаниям. Танк Т-72 стал основой для самоходки. Однако это было неправильное решение, что и показали испытания. Самый главный недостаток – орудие сильно раскачивалось во время стрельбы. Тогда решили использовать как основу Т-80. И это помогло закрыть проблему.

В 1986 год стал началом Государственных испытаний. Они прошли весьма успешно. САУ прошла все тестовые задания. В 1989-м «Мста» начала поставляться в армию. А в 1986 году в армию поступила самоходка 2А65 «Мста-Б», это вариант с использованием буксира.

Всего буксируемых гаубиц этого типа было создано 1200, они и сегодня стоят на вооружении некоторых стран СНГ.

Существовали также конструкторские решения на колесном ходу. Это значительно увеличивает маневренность машины. Еще до создания основной САУ «Мста», на базе автомобиля КрАЗ-6316 была создана самоходная колесная гаубица.

Но испытания её дали ясно понять, что у такого типа вооружений слишком много недостатков, чтобы дальше продолжать испытания. В дальнейшем в конструкцию самоходной установки внесены коррективы и усовершенствования с учетом реального боевого применения:

1. Учитывая опыт боевых действий, прежде всего на Кавказе, внесены некоторые усовершенствования, поставлена автоматика, которая управляет огнем.
2. Для корректировки стрельбы в 2002 году разработано специальное программное обеспечение.

Последняя разработка советских конструкторов гаубица 2С19 152 мм. Она на долгое время стала основной артсистемой. 2012 год время последней модернизации самоходки.

Управление огнем еще более усовершенствовано, до 10 выстрелов в минуту увеличена скорострельность.

Конструкция

Корпус артсистемы сварной, из горячекатаных листов толщиной 15 мм. В корпусе три отделения: управления с механиком-водителем спереди, боевое отделение в середине и силовое (ДВС, трансмиссия и т. д). Имеется башня с собственно орудием. Вес башни 13,5 тонн. В башне место командира, наводчика и заряжающих. С зарядами и снарядами конвейер размещается на корме, здесь же устроен лоток для приема снарядов с грунта.

Вооружение САУ. Гаубица 2А64 152 мм, является основным вооружением этой самоходки. К основным узлам гаубицы помимо ствола относятся затвор, досылатель, люлька, противооткатные устройства, подъемный и уравновешивающий механизм. При помощи электроспуска производится выстрел, в случае отказа его, можно сделать это и вручную.

Ствол подниматься при помощи автоматики, или с помощью механического устройства в случае отказа этой автоматики.

Стандартный боекомплект — 50 выстрелов. В их числе может быть и «Краснополь», управляемый снаряд 152 мм. Но все же основа: активно-реактивные, осколочно-фугасные осветительные снаряды.

Приспособлена «Мста-С» к стрельбе снарядами и с ядерной начинкой, тактическими.

Пулемет НСВТ 12,7 мм установлен на башне. Он способен поражать низколетящие цели. В комплект боеприпасов входит дополнительно к штатному количеству: 900 патронов для автоматов, 300 патронов для пулемета и 20 гранат Ф-1.

На основной башне над местом командира установлена небольшая башенка, как у Т-64 или Т-80. Чтобы успешно проводить разведку и наблюдение, у командира установлен прицел ТКН-3В.

С его помощью можно наводить основное орудие. Прицел ПЗУ-5 для пулемета. У наводчика прицел 1П22, панорамный. Прицел 1П23 для прямой наводки. ТНПО-160 призменные приборы наблюдения, всего их три и все они находятся у механика. В штатной комплектации есть и ТВНЕ-4Б — прибор ночного видения.

Для внешней связи используется радиостанция Р-173, радиус ее действия 20 км. Аппарат 1В116 обеспечивает внутреннюю связь.

САУ имеет двигатель В-84А мощностью в 780 л. с.

Это дизельный двигатель с 12 цилиндрами, четырехтактный, V-образный, с наддувом. Охлаждение жидкостное. Двигатель работает на дизтопливе, однако и керосин (Т-1, ТС-1 и Т-2) также может использоваться в качестве альтернативного горючего.

Трансмиссия в самоходке двухпоточная, механическая. Механизм поворота планетарный. Передних передач семь, задняя одна. Самоходка развивает скорость до 60 км/ч.

Ходовая как у Т-80 (6 пар опорных обрезиненных и 5 пар поддерживающих катков). Ведущие колёса сзади, направляющие спереди. В 2С19 используется индивидуальная торсионная подвеска. Амортизаторы гидропневматические, но не на всех катках, а только на 1,2 и 6-м опорном.

Описание Савушки

Самоходная гаубица «Мста-С» создана для уничтожения артиллерии противника, его бронетехники и противотанковых средств, штабов и других пунктов управления, разрушения фортификационных сооружений, а также для уничтожения тактических ядерных средств противника. Это высокомобильный комплекс, который может за короткий период времени наносить мощные удары по врагу и стремительно уходить от ответного удара.

САУ может вести огонь с закрытых позиций и прямой наводкой. Орудие можно использовать в условиях гористой местности, угол возвышения ствола орудия (до +50°) вполне позволяет это делать. Могут использоваться боеприпасы, находящиеся в боеукладке, так и подавать выстрелы, находящиеся на грунте.

«Мста-С» — это тяжелая гаубица (свыше 40 тонн). Боевое отделение находится в средней части машины, отделение управления – в носовой части, в задней части расположено силовое отделение. Корпус в целом повторяет геометрию корпуса танка Т-72, но бронирование гаубицы намного слабее.

В башне расположено орудие 2А64, а также места для членов экипажа: командира машины, наводчика и двух заряжающих. Командирское место обеспечено вращающей башенкой. Также в башне находятся прицельные приспособления: панорамный прицел (1П22) и прицел прямой наводки (1 П23).

На крыше башни расположен 12,7-мм пулемет. Он управляется дистанционно. Заряжание полуавтоматическое, оно обеспечивает 7-8 выстрелов в минуту, если используется внутренний боезапас, 6-7 выстрелов в минуту – при подаче боеприпасов с грунта. Боекомплект включает в себя 50 выстрелов и находится в башне.

В кормовой части машины находится дизельный 12-цилиндровый двигатель В-84А, а также элементы трансмиссии. Двигатель может использовать шесть разных видов топлива. Ходовая часть во многом похожа на ходовую часть танка Т-80.

«Мста-С» может использовать несколько типов осколочно-фугасных и активно-реактивных снарядов, кассетными боеприпасами, а также целым рядом управляемых и корректируемых снарядов. Также можно вести огонь специальными боеприпасами, которые используют для установки помех связи. САУ может использовать для стрельбы управляемые снаряды «Краснополь-М1», которые направляются по лазерному лучу.

Гаубица оснащена системой автоматизированного наведения, а также системой восстановления наводки сразу после произведенного выстрела.

ТТХ в сравнении с аналогами

Технические характеристики выглядят наиболее эффектно, если их сравнивать с зарубежными аналогами.

ТТХ	«Мста-С»	AS-90	M109«Палладин»	PLZ05	Type99	K9Thunder	Pzh3000
Масса, т	42	45	23	35	40	47	55
Скорость, км/ч	60	55	67	55	50	67	67
Длина со стволом, мм	11917	9900	6614	11600	11300	12000	11670
Ширина, мм	3380	3400	3150	3380	3200	3400	3480
Высота, мм	3350	3000	3280	3550	4300	2730	3400
Калибр, мм	152	155	155	155	155	155	155
Кол-во боеприпасов	50	48	28	30	30	40	60
Дальность стрельбы, км	29	24	22	40	30	56	50
Экипаж, чел	5	4-5	6	4	4	5	5
Двигателя Мощность, л. с.	780	660	675	520	600	1000	1000

Как видно из таблицы выглядит «Мста-С» во всяком случае ничуть не хуже зарубежных образцов.

Технические характеристики

Ниже указаны основные ТТХ САУ «Мста-С».

Характеристики	2С19 «Мста-С»
Длина с пушкой, мм	11917
Длина корпуса, мм	6040
Ширина, мм	3584
Высота, мм	2985
Колея, мм	2800
Клиренс, мм	435
Вооружение	152-мм нарезная гаубица 2А64 (50), пулемет НСВТ (300)
Максимальная дальность стрельбы, км	24,7
Минимальная дальность стрельбы, км	6,5
Скорострельность, выстрелов в минуту	7-8
Угол возвышения/склонения, град	+68/-4
Угол горизонтального наведения, град	360
Начальная скорость, м/с	828
Масса, кг	43,56
Масса установки, т	42 ± 2,5%
Экипаж, чел	5
Двигатель (тип)	В-84А
Мощность двигателя, л. с.	840
Максимальная скорость движения, км/час	60
Запас хода, км	500

Машины на базе «Мста-С» и модификации

Модификаций артиллерийской установки не так много. САУ 2С33 «Мста-СМ», самая удачная из них. Эту машину разрабатывали так, чтобы она соответствовала и превосходила стандарты западных образцов. В системе усовершенствовано управление наведения.

Но помимо этой модификации есть несколько экземпляров, которые так и остались на испытательной стадии, хотя имели неплохие перспективы, чтобы быть запущенными в серийное производство:

1. «Мста-К» 2С21 колесный вариант. В данном случае ограничились опытным образцом. Но у него было много недостатков. Работы приостановили, и самоходке на колесном ходу не суждено было поступить в армию. Хотя перспектива у такого типа самоходок есть, так как повышается маневренность этой тяжелой артсистемы.
2. 1К17 «Сжатие». В 1992 году создан один опытный вариант, на базе САУ 2С19. Но развал Советского Союза не позволил наладить производство этой уникальной установки, призванной выводить из строя оптико-электронные системы наведения военной техники противника.

И тот и другой вариант САУ не получили развития, хотя и имели хорошие перспективы. В Российской армии в настоящее время используется модернизированная установка САУ 2С19М2.

Бог войны. САУ 2С19 «Мста-С»: больше 30 лет в войсках

САУ 2С19 «Мста-С» на полигоне, 2021 г. Фото Минобороны РФ / mil.ru

С конца восьмидесятых годов в нашей армии осуществлялась замена существующих самоходных артиллерийских установок 2С3 «Акация» более новыми и совершенными 2С19 «Мста-С». В дальнейшем удалось сформировать достаточно крупный парк подобной техники, а также осуществить несколько модернизаций, значительно улучшающих боевые качества.

Развитие и производство

Головным разработчиком перспективной САУ 2С19 являлся Уральский завод транспортного машиностроения. В 1983-84 гг. он изготовил макетный и опытный образцы такой машины, использовавшиеся на разных этапах испытаний. После завершения доводки, в 1986 г. построили установочную партию из шести бронемашин.
Полномасштабное серийное производство изделий 2С19 с орудием 2А64 развернули в 1988 г., за несколько месяцев до официального принятия на вооружение. Свердловский завод на тот момент не мог начать сборку новой техники, из-за чего ее пришлось перенести на предприятие в г. Стерлитамак. Позже производство вернули на «Уралтрансмаш», который до сих пор отвечает за выпуск и модернизацию САУ. Орудия и сопутствующие системы выпускались ; другие агрегаты поступали от иных предприятий.

«Мста-С» и ее боеприпасы в ходе учебных стрельб, 25 марта 2020 г. Фото Минобороны РФ / mil.ru

Почти сразу после запуска серии начались работы по модернизации и созданию улучшенной модификации. САУ «Мста-СМ» (2С19М или 2С33) должна была показывать повышенную скорострельность, дальность и точность огня. Расчеты и исследования подтверждали возможность получения таких результатов. Тем не менее, армия изменила свои взгляды на развитие самоходной артиллерии, и 2С33 не дошла до производства и службы.

В середине девяностых производство 2С19 было приостановлено по экономическим причинам. Только в 2000-2001 гг. удалось запустить программу капитального ремонта техники с заменой агрегатов, выработавших ресурс. О возобновлении производства речи пока не шло.

В начале двухтысячных годов было принято принципиальное решение о запуске научно-исследовательских и опытно-конструкторских работ по созданию совершенно новой межвидовой 152-мм САУ, впоследствии получившей известность как 2С35 «Коалиция-СВ». Новый проект учитывал наработки проектов «Мста-С» и «Мста-СМ».

Несмотря на запуск работ по будущей «Коалиции», развитие семейства «Мста-С» не прекратили. Уже в начале двухтысячных появился проект модернизации 2С19М1, предусматривавший замену основных бортовых систем боевого назначения. Подобные процедуры предлагалось осуществлять при проведении капитального ремонта наличной техники.

Самоходка модификации 2С19М1, задействованная в праздничных мероприятиях. Модификацию «М1» можно отличить от базовой 2С19 по характерному «грибку» антенны спутниковой навигации в задней части крыши башни. Фото «Уралтрансмаш» / uraltransmash.com

Вскоре появился любопытный проект модернизации, рассчитанный исключительно на международный рынок. САУ 2С19М1-155 получила новое нарезное орудие калибром 155 мм, созданное под выстрелы стандартов НАТО. Впрочем, как показали дальнейшие события, такая САУ не заинтересовала потенциальных покупателей. На экспорт шли только системы российского калибра 152 мм.

В середине двухтысячных началась подготовка к возобновлению производства. Первые серийные самоходки, построенные по актуальным проектам, поступили в войска в 2008 г. Производство продолжается до сих пор.

В 2012 г. было объявлено о разработке нового улучшенного проекта – 2С19М2. В нем используется обновленная гаубица 2А64М2 и современная СУО в сочетании с другими компонентами. Предлагались меры по снижению заметности. Летом 2012-го САУ 2С19М2 прошла испытания, а вскоре началось производство. Первые сообщения о поставках подобной техники новой постройки появились в середине 2013 г.

Особенности модернизаций

Рассмотрим основные особенности базовой и модернизированных версий САУ 2С19. Все эти проекты предлагают артиллерийскую систему на танковом шасси, оснащенную башней с 152-мм нарезной гаубицей семейства 2А64. Отличия модификаций в основном заключаются в составе разнообразного радиоэлектронного оборудования. В последнем проекте обновления предусматривается замена некоторых других компонентов.

САУ 2С19М1 на учениях, 21 января 2021 г. Фото Минобороны РФ / mil.ru

Изначально САУ 2С19 несла пушку 2А64 с системой управления огнем 1В124. Аппаратура из состава СУО обеспечивает прием данных от командира батареи по проводному каналу или по радио, производить расчет данных для стрельбы и выполнять наводку. Часть операций производится автоматикой, прочие – экипажем машины.

2С19 может использовать широкую номенклатуру выстрелов раздельно-гильзового заряжания, от простых осколочно-фугасных до кассетных и управляемых. В укладках перевозится 50 выстрелов, возможна подача с грунта или с подвозчика. Гаубица 2А64 со стволом длиной 47 клб способна отправить осколочно-фугасный снаряд на дальность до 25 км; активно-реактивный – до 29 км. Скорострельность – до 7-8 выстр./мн. Благодаря таким показателям на момент своего появления «Мста-С» была одной из лучших самоходок мира.

Проект 2С33 «Мста-СМ» предусматривал замену орудия 2А64 изделием 2А79 того же калибра, установку новых средств заряжания и перспективной СУО. В соответствии с техническим заданием, дальность стрельбы осколочно-фугасным снарядом должна была превышать 30 км, активно-реактивным – 40 км. Скорострельность удалось довести до 10-12 выстр./мин. Прибор из состава новой СУО брали на себя часть задач экипажа, сокращая время подготовки к стрельбе и интервалы между выстрелами.

Опытная машина с пушкой калибра 155 мм. Фото «Уралтрансмаш» / uraltransmash.com

На самоходке 2С19М1 использовали автоматизированную систему управления наведением и огнем «Успех-С», имеющую существенные преимущества перед предыдущей аппаратурой. АСУНО обеспечивает самостоятельное определение текущих координат, автоматический расчет данных для стрельбы и т.д. Также она отвечает за наведение и восстановление наводки. Устанавливается спутниковая система навигации.

По табличным характеристикам машина версии «М1» мало отличается от базовой 2С19. При этом АСУНО «Успех-С» позволяет использовать более широкую номенклатуру боеприпасов, ускоряет подготовку к стрельбе, повышает ее точность и эффективность. Обеспечено выполнение противоогневого маневра с возможностью быстрого выхода на другую огневую позицию и возобновления стрельбы.

Экспортный вариант 2С19М1 отличался использованием 155-мм пушки с длиной ствола 52 клб. За счет удлинения ствола удалось повысить дальность стрельбы «обычным» снарядом до 30 км, активно-реактивным – до 40 км. В остальном 2С19М1-155 почти полностью повторяла базовый образец.

Самоходная артиллерия одной из танковых дивизий ЦВО, 16 октября 2021 г. В кадре машины модификации 2С19М2. От предшественников «М2» отличаются скобами на противооткатных устройствах и новыми бортовыми экранами на корпусе. Фото Минобороны РФ / mil.ru

Проект 2С19М2 предусматривал глубокую модернизацию артиллерийской части и СУО, а также внедрение принципиально новых компонентов. Гаубица 2А64М2 вместе с новой автоматикой заряжания показывает скорострельность в 10 выстр./мин. АСУНО нового типа отличается повышенным быстродействием и наличием новых функций. В частности, предусмотрен режим «огневого налета» – запуск нескольких снарядов подряд по разным траекториям с одновременным падением на цель.

Предусмотрены меры, защищающие САУ от обнаружения и поражения противником. НИИ Стали разработал для 2С19М2 вариант комплекта «Накидка». Набор особых экранов резко снижает заметность в радиолокационном и инфракрасном диапазонах.

Техника в войсках

По ряду оценок, к настоящему времени советская и российская промышленность построили порядка 800 самоходных гаубиц 2С19 всех модификаций. По другим данным, было выпущено более 1100 машин. Ок. 780 ед. (либо более 1000) такой техники сейчас находится в эксплуатации или в резерве в нескольких странах. Главным эксплуатантом «Мсты-С» остается российская армия, в распоряжении которой есть техника всех серийных модификаций.

2С19М2 на полигоне, март 2021 г. Фото Минобороны РФ / mil.ru

По данным справочника The Military Balance, в сухопутных войсках России имеется 500 «активных» и 150 резервных САУ семейства 2С19. Еще 18 машин эксплуатируются береговыми войсками ВМФ. Значительную долю этой техники составляют модернизированные 2С19М1 и 2С19М2, общее количество которых продолжает расти.

К примеру, в 2008-2011 гг. армия получила ок. 200 машин 2С19М1, выполненных путем ремонта и модернизации старой техники. В 2021 г. их поставки возобновились и осуществляются до сих пор. В общей сложности по актуальному проекту обновлено почти 300 САУ из строевых частей.

Поставки САУ «Мста-СМ2» новой постройки начались в 2013 г., и первая партия включала 35 боевых машин. В дальнейшем сообщалось о новых поставках. Части в разных военных округах получали по 10-20 ед. техники. Буквально на днях Минобороны рассказало, что в 2021 г. войска вновь получат 35 современных САУ.

Самоходные гаубицы 2С19 предназначены для эксплуатации в артиллерийских полках из состава танковых и мотострелковых дивизий или бригад сухопутных и береговых войск. САУ сводятся в батареи по восемь единиц, также укомплектованные машинами управления и вспомогательной техникой. По открытым данным, в вооруженных силах России имеется ок. 30 дивизий и бригад, располагающих полками самоходок «Мста-С».

Зарубежные эксплуатанты

К моменту распада СССР промышленность успела выпустить существенное количество САУ 2С19, и небольшая часть этой техники досталась вновь образованным государствам. В дальнейшем имели место немногочисленные экспортные контракты, благодаря которым самоходки попали в дальнее зарубежье.

2С19М1 ведет огонь прямой наводкой, март 2021 г. Фото Минобороны РФ / mil.ru

12 машин используются белорусской армией. Несколько машин досталось Грузии, но сейчас в строю остается только одна. Украинский парк включал 40 ед. , а к настоящему времени сократился до 35 машин. Армия Украины применяла свои САУ во время «антитеррористической операции» на Донбассе. Уже в 2014 г. 5 или 6 самоходок стали трофеями самопровозглашенных республик и в дальнейшем использовались против бывших хозяев.

Первым настоящим иностранным заказчиком стала Эфиопия. В 1999 г., на фоне конфликта с Эритреей, эфиопская армия приобрела в России 12 самоходок. Технику поставили из наличия, что позволило выполнить заказ в минимальные сроки. Вскоре боевые машины приняли участие в боях и показали высокую эффективность. Этому способствовали как собственные характеристики САУ, так и плохое состояние войск противника.

В 2009 г. 18 самоходок новой постройки приобрел Азербайджан. Вскоре был выполнен венесуэльский контракт на 48 машин модификации 2С19М1. Вся эта техника до сих пор остается в строю и составляет важнейшую часть артиллерийских войск в своих армиях.

«Мста-С» и ее аналоги

На данный момент самоходная гаубица 2С19 «Мста-С» и ее модификации являются одним из основных образцов своего класса в российской армии. Вместе с более старой 2С3 «Акация» они способны решать все основные огневые задачи и поражать цели на глубине в десятки километров.

Любопытный кадр — САУ 2С19 армии Эфиопии, 2006 г. Фото Scalemodels.ru

«Мста-С» во всех версиях выгодно отличается от «Акации» увеличенной скорострельностью и дальностью стрельбы любыми снарядами. В новых модификациях появляются дополнительные преимущества, связанные с современными СУО / АСУНО, а также перспективными боеприпасами. Впрочем, 2С19 отличается большей стоимостью и сложностью эксплуатации, что не позволяет полностью заменить старые 2С3. Однако вместе САУ двух типов формируют гибкий инструмент для решения широкого круга боевых задач.

Имеет смысл сравнение российской 2С19 и зарубежных изделий ее класса. По основным «табличным» характеристикам «Мста-С» не уступает иностранным САУ своего времени, а в ряде случаев имеются определенные преимущества. 2С19 и современные ей модификации САУ M109 (США), AMX AuF1 (Франция) и т.д. имеют близкий калибр, широкую номенклатуру боеприпасов и способны вести огонь на дальность до 25-30 км, в зависимости от снаряда.

Более новые зарубежные САУ, такие как немецкая PzH 2000 или британская AS90 показывают дальность до 40 км при использовании активно-реактивного боеприпаса. Схожие характеристики удалось получить в экспортном проекте 2С19М1-155, тогда как другие варианты «Мсты-С» отличаются более скромными показателями. Впрочем, в ходе проработки путей модернизации САУ 2С19 были найдены возможности и способы доведения дальности стрельбы до 35-40 км и улучшения иных показателей. К настоящему времени эти наработки были использованы в перспективном проекте 2С35.

Настоящее и будущее российской самоходной артиллерии на Красной площади, 9 мая 2021 г. На переднем плане — САУ 2С35 «Коалиция-СВ», за нею — современные 2С19М2 «Мста-СМ2». Фото АП РФ / kremlin.ru

Таким образом, при своем появлении САУ 2С19 «Мста-С» была одним из лучших образцов мира и ни в чем не уступала зарубежным системам. Однако развитие иностранной артиллерии продолжилось, в т.ч. и в связи с появлением «Мсты-С», и его результатом через несколько лет стали новые изделия с улучшенными характеристиками. Современные проекты модернизации 2С19М1/2 позволяют нарастить основные характеристики базовой самоходки и сократить до минимума наметившееся отставание от конкурентов. Следует отметить, что уже существует более новая САУ 2С35, превосходящая как все варианты 2С19, так и актуальные зарубежные образцы.

Между прошлым и будущим

На данный момент САУ семейства «Мста-С» являются одной из основ самоходной артиллерии российской армии. В строю имеется несколько сотен боевых машин этой линейки; продолжается производство новых и осуществляется глубокая модернизация старых. Все это позволяет поддерживать необходимый уровень боеспособности и постепенно наращивать общий потенциал артиллерийских частей.
2С19 / 2С19М1 / 2С19М2 пока не являются самыми многочисленными системами калибра 152 мм, однако за счет высоких тактико-технических характеристик имеют особое значение для войск. Сейчас они используются параллельно с более старыми образцами, а в ближайшем будущем ожидается начало поставок принципиально новой техники.

Перспективная «Коалиция-СВ» еще не скоро начнет вытеснять «Мсту-С», и последней придется прослужить немало лет. Такие самоходки в обозримом будущем сохранят свой нынешний статус, а промышленность сделает все возможное для их совершенствования – и дальнейшего продолжения эффективной службы.

Применение в бою

Эта установка получила боевое крещение в нескольких локальных конфликтах последних двух десятилетий.

Применение артиллерийской установки во время Чеченских войн, как первой, так и второй, показали положительные стороны – высокую маневренность и точность стрельбы, но и отрицательные моменты также были обнаружены, последовавшие доработки привели к созданию модернизированной версии 2С19.

Во время эфиопо-эритрейской войны 1998 – 2000 гг. эфиопская сторона очень эффективно использовала системы для поражения сил противника на дальних дистанциях.

В период конфликта в Южной Осетии 2008 года 70 самоходок находились в составе 58-й армии.

Украина 2014 – 2015 гг., конфликт на юго-востоке страны во время которого украинские войска иногда использовали самоходные установки «Мста-С» в ходе ведения боевых действий.

Интересные факты или историческое наследие

На первых же зарубежных показах «Мста» продемонстрировала свои уникальные возможности. На выставке вооружений, проходившей в 1993 году в Абу-Даби, на расстоянии в 15 км данная установка из 40 целей поразила 38.

На сегодняшний день «Мста-С» является основной самоходной системой Российской армии. Но дальность стрельбы этих самоходных гаубиц не отвечает современным требованиям. Поэтому уже разработаны и созданы опытные образцы 2С35 «Коалиция-СВ», которая должна заменить «Мста-С» примерно к 2021 году.

САУ 2С19 Мста-С 152-мм Размеры. Скорость. Двигатель. История / Артиллерия / Артиллерия и минометы / Стрелковое вооружение / Арсенал-Инфо.рф

Только в 70-х гг. появилась достойная замена САУ, выпущенным еще во время Великой Отечественной войны. После серийного выпуска так называемой «цветочной серии» самоходок Главное ракетно-артиллерийское управление поставило перед разработчиками новые требования согласно которым новая боевая машина должна была нести 152-мм гаубицу. При этом предполагалась, что артиллерийская часть станет универсальной, чтобы ее можно было использовать как на самоходках, так и на буксируемых установках.

САУ 2С19 Мста-С — видео

Ходовое шасси планировалось сделать аналогичным шасси основных танков. Основным разработчиком 2С19 назначили УЗТМ (ПО «Уралтрансмаш») и Тульское КБ приборостроения. В 1989 г. новая САУ была принята на вооружение под индексом 2С19 «Мста-С» и предназначалась для ликвидации тактических ядерных средств, артиллерийских и минометных батарей, бронированной техники, противотанковых средств, ПВО и ПРО противника, его пунктов управления, полевых фортификационных сооружений, а также для уничтожения живой силы неприятеля. Самоходка могла вести огонь как по наблюдаемым, так и по ненаблюдаемым целям с закрытых позиций и прямой наводкой.

САУ 2С19М2 на выставке Russia Arms Expo 2013, Нижний Тагил

Машина имеет бронированный корпус, по конструкции и форме напоминающий корпус Т-72. Бронирование более слабое и защищает экипаж и оборудование от бронебойных пуль и осколков. Лобовая часть корпуса выполнена из гомогенной бронестали. Для изготовления башни используются катаные броневые листы. На ней установлена гаубица 2А64, оснащенная системой наведения и прицеливания, система автоматизированной подачи и хранения снарядов, в том числе конвейер подачи снарядов с грунта, укладка 6ЭЦ19 с программируемой выдачей и исполнительный механизм координации углов с подачей снарядов от укладки к оружию. В башне также располагаются агрегат бортового питания АП-18Д с автономной системой питания, фильтровентиляционное оборудование, средства связи, а также система герметизации обитаемой части гаубицы, отвечающая за предотвращение загазованности боевого отделения. Одна только башня без боекомплекта весит около 13 500 кг.

2С19М1-155 «Мста-С» (специальное исполнение калибр 155 мм) на испытаниях в Индии в апреле 2013 года

Ходовая часть 2С19 «Мста-С» включает с каждого борта по шесть опорных катков, направляющее колесо с механизмом натяжения гусеницы, ведущее колесо со съемными зубчатыми венцами и пятью поддерживающими роликами. В подвеске использованы торсионные валы и балансиры, аналогичные танку Т-80. Подвеска у машины независимая с длинными торсионами. На первом, втором и шестом катках установлены регулируемые телескопические амортизаторы, используемые для гашения колебаний во время стрельбы из орудия. 580-мм гусеница оснащена резинометаллическмми шарнирами и обрезиненной беговой дорожкой.

Самоходка оснащена У-образным 12-цилиндровым высокоскоростным четырехтактным дизелем жидкостного охлаждения мощностью 840 л.с., который может работать на шести видах топлива. Восьмиступенчатая коробка передач имеет семь передач переднего хода и одну заднего. Электрооборудование состоит из четырех аккумуляторных батарей напряжением 27 В.

В качестве основного вооружения выступает 152-мм гаубица 2А64, имеющая раздельно-гильзовое заряжание. При стрельбе используются осколочно-фугасные снаряды (ОФС) ЗОФ45 в составе выстрелов ЗВОФ58, ЗВОФ72, ЗВОФТЗ, активно-реактивные снаряды (АРС) ЗОФ61 (на дальность 28 900 м) в составе выстрела ЗВОФ91, кассетные снаряды типа 3023, содержащие 42 противотанковых суббоеприпаса (дальность стрельбы 26 000 м), снаряды-постановщики активных радиолокационных помех типа ЗНСЗО (на дальность 22 300 м), дымовые снаряды-целеуказатели в составе выстрела ЗВДЦ8, а также спецбоеприпасы. Орудие может осуществлять стрельбу всеми типами штатных боеприпасов Д-20 и 2СЗ и управляемыми снарядами с лазерной подсветкой 30Ф39 «Краснополь» в составе выстрела ЗВОФ64. При этом подсветка целей производится с помощью передовых артиллерийских наблюдателей приборами 1Д15, 1Д20, 1Д22 или 1Д24.

Орудие 2С19 «Мста-С» оснащено полуавтоматической системой заряжания, что не только облегчает работу экипажа, но и повышает скорострельность до 7—8 выстрелов в минуту в случае применения внутреннего боеприпаса и до 6—7 выстрелов в минуту при подаче боеприпасов с грунта. Весь боекомплект, расположенный в башне, включает в себя 50 выстрелов 152-мм калибра, из которых 20 выстрелов ОФС и 30 АРС. Орудие оборудовано системой перезарядки, позволяющей вести огонь при любых углах наведения по направлению и возвышению его с максимальной скорострельностью без возвращения орудия на линию заряжания. Стеллажи боеприпасов обладают такой конструкцией, которая позволяет расположить все штатные типы снарядов, причем поиск нужного из них, а также управление всем процессом заряжания воспроизводится с помощью контрольной системы механизма заряжания.

Лоток для подачи боеприпасов с грунта гаубицы 2С19 «Мста-С»

Доставка выбранных снарядов и зарядов к орудию ведется посредством двух независимых конвейеров. Стрелянные гильзы автоматически выбрасываются через люк, находящийся под стволом орудия, что позволяет избежать сильной загазованности боевого отделения. В качестве вспомогательного вооружения используется 12,7-мм зенитный пулемет НСВТ-12,7 «Утес», установленный на командирской башенке в составе зенитной установки, имеющий дистанционное управление и прицел ПЗУ-7. Прицельная дальность пулемета достигает 2000 м, а скорострельность — 700—800 выстрелов в минуту при углах вертикального наведения от -3 до +70‘. Боеприпас его включает пять лент по 60 патронов в каждой.

При отключении основного двигателя или неисправной его работе системы САУ обеспечиваются энергией посредством автономного агрегата питания АП-18Д — газовой турбины мощностью 16 кВт, способной непрерывно работать в течение 8 ч. Внутренняя связь осуществляется с помощью аппарата 1В116, рассчитанного на семь абонентов. Внешняя связь производится посредством УКВ-радиостанции Р-173 с дальностью 20 км.

Дополнительно «Мста-С» оснащена автоматической противопожарной системой трехкратного действия с аппаратурой управления ЗЭЦ11-2, двумя фильтровентиляционными установками, системой самоокапывания, термодымовой аппаратурой, системой 902В «Туча» для стрельбы 81-мм дымовыми гранатами, двумя танковыми дегазационными приборами. Кроме того, на самоходке имеется комплект оборудования для подводного вождения, позволяющего машине преодолевать водные преграды глубиной до пяти метров.

Как правило, самоходка входит в состав огневого батарейного артиллерийского комплекса (ОБАК) «Капустник» наряду с машиной командира батареи 1В 152 «Капустник-Б» (на базе унифицированного шасси УНШ), машиной старшего офицера батареи 1В 153 (на базе «Урал-43201» с универсальным кузовом К43210) и восьмью единицами 2С19. ОБАК представляет собой базовое звено для формирования любых артиллерийских соединений.

Тактико-технические характеристики 2С19 Мста-С

— Разработчик: Уралтрансмаш ОКБ-2
— Годы эксплуатации: с 1989
— Количество выпущенных, шт.: более 720

Вес 2С19 Мста-С

— 42 тонны

Экипаж 2С19 Мста-С

— 5 человек

Габаритные размеры 2С19 Мста-С

— Длина корпуса, мм: 6040
— Длина с пушкой вперёд, мм: 11 917
— Ширина, мм: 3380
— Высота, мм: 3350
— База, мм: 4520
— Колея, мм: 2800
— Клиренс, мм: 450

Вооружение 2С19 Мста-С

— Калибр и марка пушки: 152-мм 2А64
— Тип пушки: нарезная гаубица
— Длина ствола, калибров: 47
— Боекомплект пушки: 50
— Углы ВН, град. : −4…+68°
— Углы ГН, град.: 360°
— Прицелы: 1П22, 1П23, ПЗУ-5
— Пулемёты: 1 × 12,7-мм НСВТ

Дальность стрельбы 2С19 Мста-С

— 6,5…29,06 км

Бронирование: гомогенная стальная

Двигатель 2С19 Мста-С

— Тип двигателя: В-84А
— Мощность двигателя, л. с.: 780

Скорость 2С19 Мста-С

— Скорость по шоссе, км/ч: 60

— Запас хода по шоссе, км: 500
— Ёмкость топливных баков, л: 1300
— Удельная мощность, л. с./т: 19
— Тип подвески: индивидуальная, торсионная
— Удельное давление на грунт, кг/см²: 0,87
— Преодолеваемый подъём, град.: 25°
— Преодолеваемая стенка, м: 0,5
— Преодолеваемый ров, м: 2,6—2,8
— Преодолеваемый брод, м: 1,2 (5 с ОПВТ)

Фото 2С19 Мста-С

2С19 «Мста-С» ведет огонь на форуме ТВМ-2012

Внутри 2С19 Мста-С

152-мм самоходная гаубица 2С19 «Мста-С»

Страна происхождения Советский Союз Поступил на службу 1989 Экипаж 5 мужчин Размеры и вес Вес 42 т Длина (пистолет вперед) 11,92 м Длина корпуса 6,04 м Ширина 3,58 м Высота 2,98 м Вооружение Основное орудие 152 мм Длина ствола 47 калибров Пулеметы 1 х 12,7 мм Вес снаряда 42,86–43,56 кг Максимальная дальность стрельбы 24,7 — 28,9 км Максимальная скорострельность 7 — 8 об/мин Диапазон высот — от 3 до + 65 градусов Диапазон перемещения 360 градусов Боеприпасы Основное орудие 50 снарядов Пулеметы 300 патронов Мобильность Двигатель В46-6 дизель Мощность двигателя 780 л. с. Максимальная скорость по дороге 60 км/ч Диапазон 500 км Маневренность Градиент 60% Боковой откос 30% Вертикальная ступенька 0,85 м Траншея 2,8 м Фординг 1,2 м Фординг (с подготовкой) 5 м

2С19 Самоходная гаубица «Мста-С» поступила на вооружение Советской Армии в 1989 году. В настоящее время состоит на вооружении России, Азербайджан, Беларусь, Эфиопия, Грузия, Украина и Венесуэла. По 2020 Российская Армия действовала около 470 таких артиллерийских систем плюс еще 270 хранились в хранилище. «Мста-С» принимала участие в ряде боевых действий. конфликты.

Он вооружен со 152-мм гаубицей L47, похожей на ту, что использовалась на Буксируемая гаубица 2А65 «Мста-Б». Гаубица оснащена полуавтоматическим загрузчик и дымосос. Пистолет можно заряжать под любым углом. Максимальная скорострельность 7-8 снарядов в минуту. Мста-С это совместим со всеми стандартными 152-мм снарядами, используемыми Д-20 буксируемая пушка-гаубица и Самоходная гаубица 2С3 «Акация». 2С19 стреляет широким спектром боеприпасов, включая стандартные и реактивные осколочно-фугасные снаряды, кассетные снаряды с противотанковые суббоеприпасы, снаряды-постановщики помех. Максимальный диапазон дальность огня составляет 24,7 км штатным осколочно-фугасным снарядом и 28,9 км.с реактивный снаряд.

Оперативный и боевое применение выявило, что Мста-С не особо точное сравнение с современными западными артиллерийскими системами. Снаряды обычно падают в пределах 150 метров от обозначенной цели. Так что для поражения цели может потребоваться несколько снарядов. Это было Советы считали это приемлемым. Хотя большинство западных 155 мм артиллерийские системы были намного точнее. Если ствол изношен снаряды «Мста-С» могли упасть в радиусе 500 метров от цели.

Поскольку В конце 1970-х Советы разработали высокоточные боеприпасы для своих новейшие 152-мм гаубицы. Первым был прецизионный сантиметр. боеприпас Это был советский клон американского M712 Copperhead. У него было дальность 18 км. Этот боеприпас требовал, чтобы передовые наблюдатели определить цель с помощью лазерного луча. Боеприпас имел 8,5 кг взрывоопасное содержание. Обычно требовалось до 3 боеприпасов. приказ уничтожить цель. Этот высокоточный боеприпас был впервые применили в боевых действиях во время советской войны в Афганистане.

За «Сантиметром» последовал усовершенствованный «Сантиметр-М». У него был диапазон 18 км и содержал 10 кг взрывчатого вещества.

Позже новый высокоточный боеприпас Краснополь был принят на вооружение Российской Армии. У него был максимальная дальность 20 км и начинка 6,5 кг взрывчатки содержание. Вероятность попадания составляла 90%, и он также мог попасть движущиеся транспортные средства. За ним последовал Краснополь-М, имевший максимальную диапазон 25 кг и был начинен 10 кг взрывчатого вещества. последним является боеприпас Краснополь-М1, который, как сообщается, имеет дальность 25 км и содержит 9кг взрывчатого вещества.

Советы даже разработал ядерный снаряд для этой гаубицы. Ядерный снаряд 3ВБ3 имел взрывную мощность 2,5 кт.

Всего перевозится 50 снарядов. внутри Мста-С. Эта артиллерийская система имеет короткое время реакции. Он может остановиться и выстрелить первым снарядом в течение 1-2 минут после путешествия.

Отдельный конвейер в задней части башни позволяет загружать землю боеприпасы. Два дополнительных члена экипажа необходимы для того, чтобы вести огонь наземными боеприпасами.

Есть дистанционно управляемый 12,7-мм крупнокалиберный пулемет. Устанавливается на крыше и используется для самообороны. Эта артиллерийская система также установлена с дымовыми гранатометами.

Корпус муравья Башня Мсты-С сварена из стальной брони. Это обеспечивает защита экипажа от стрелкового оружия и артиллерийского снаряда занозы. Эта артиллерийская система оснащена защитой от РХБ и автоматическим огнем. системы подавления.

Корпус «Мсты-С» похож на корпус Т-72 основной боевой танк, однако имеет значительно более тонкую броню. Это обеспечивает защита от огня стрелкового оружия и осколков артиллерийских снарядов.

Отслеживаются шасси «Мста-С» использует многие узлы Т-72 и Т-80 танки. это с задним расположением дизеля В-46-6 мощностью 780 л.с. Двигатель агрегатирован с механической коробкой передач с 7 передними и 1 оборотные скорости. Дополнительно он оснащен вспомогательной силовой установкой, которая питает все системы при выключенном основном двигателе. Мста-С Самоходная гаубица оснащена комплектом для глубокого преодоления бродов. С подготовка к преодолению водных преград глубиной до 5 м. Это также оснащен самозакапывающимся лезвием и может копать себе размещение.

Варианты

2С19М, оснащен компьютеризированной системой управления огнем.

2С19М1 это улучшенная серийная версия. Он был представлен в начале 1990-х годов. Он оснащен улучшенной артиллерийской установкой 2А46М калибра 54. Максимальный диапазон дальность огня составляет около 30 км стандартным снарядом и 40 км — реактивный снаряд. Другой улучшения включают модернизированную электрическую систему, а также ГЛОНАСС спутниковая навигационная система. Инерциальная навигация была сохранена как резервное копирование. Эта артиллерийская система имеет полностью автоматическую наводку орудия. Этот артиллерийскую систему оснастили более мощным дизелем В-84А. двигатель, развивающий 840 л.с. Он сохраняет первоначальную вспомогательную мощность Ед. изм.

2С19М1-155 экспортный вариант, оснащённый 155-мм артиллерийским орудием L52. Это было введен в 2006 году. Он совместим со стандартными боеприпасами НАТО. Максимальная дальность стрельбы — 30 км штатным снарядом и 41 км — пулемётным. реактивный снаряд. Совместим с улучшенным Краснополем-М2. (также известный как Краснополь-155М) высокоточные боеприпасы. Всего перевозится 46 снарядов. В 2020 эта экспортная версия была модернизирована и теперь предлагается в улучшенная форма.

2С19М2 «Мста-СМ» — это модернизированная версия 2С19М1. Он имеет новый цифровой огонь система контроля. Это увеличило скорострельность до 8-9 выстрелов в минуту. Он сохраняет 2А46М 152мм/Л54 артиллерийского орудия 2С19М1. Он имеет улучшенную землю навигационный компьютер. Более гибкие компьютеры улучшили время реакции гаубицу, так как ввод координат стрельбы занимал меньше времени. Так 2С19М2 может открыть огонь в течение 30 секунд из режима ожидания. Эта артиллерийская система поступила на вооружение Российской Армии в 2013 году. Старая 2С19Гаубицы M1 модернизируются до нового стандарта.

2С21 Мста-К Колесная версия, базирующаяся на шасси военного грузовика 8х8. А было создано несколько опытных образцов, однако эта артиллерийская система так и не дошел до производства.

2С30 Исеть является модернизированной версией Мста-С с более производительными компьютерами более высокого уровня автоматизация. Он может управляться меньшим экипажем. В 2018 году это артиллерийская система находилась на ранних стадиях разработки. Однако в настоящее время имеется гаубица 2С35 «Коалиция-СВ», которая превосходит Мсту, имеет более высокий рычаг автоматики и управляется экипажем из 3 человек. Поэтому неясно, будет ли дальнейшее развитие 2С30 «Исеть» жизнеспособна.

2С33 «Мста-СМ2» — модернизированная версия «Мста-С» с новой пушкой 2А79 с улучшенная баллистика. Эта артиллерийская система имеет дальность более 40 км. Впервые он был публично раскрыт в 2013 году. В 2016 году сообщалось, что партия из более чем 30 Мста-СМ2 системы будут поставлены в российскую армию. Поставки начались в 2017.

2С35 Коалиция-СВ — новая российская артиллерийская система. Это дальнейшее развитие Мста-С.

Сжатие — это самоходное лазерное орудие на базе гусеничного шасси 2С19. Это сохранил модифицированную башню, однако ее артиллерийское вооружение было заменено лазерным оружие. Так и не дошел до производства.

152-мм самоходная гаубица 2С19 Мста-С данные фотографии | Россия Армейская система Российской армии артиллерийская система Великобритания

29Сентябрь 2022

Французская версия

Описание

Технические данные

Технические характеристики

Подробный вид

Картинки — Видео

Описание

2С19 «Мста-С» — 152-мм самоходная гаубица разработки Советского Союза, принятая на вооружение Российской армии в 1989 году в качестве преемника 2С3 «Акация» . Гаубица предназначена для поражения открытой и укрытой живой силы, вооружения и техники до уровня дивизии. 2С19 был принят на вооружение бывшей Советской Армии в 1989 году. Первоначальное производство осуществлялось на предприятии «Уралтрансмаш», а затем оно было передано на Стерлитамакский машиностроительный завод в Башкирии. Первые производственные системы были завершены в 1989. Эта машина была разработана под кодовым названием МСТА-С в 1980-х годах на заводе «Уралтрансмаш» в качестве замены более старым 152-мм самоходным артиллерийским установкам 2С3 и 152-мм 2С5. В российской армии 2С19 обычно развернуты батареями по шесть орудий. В каждом полку обычно будет по три батареи, что дает общую численность 18 систем 2С19. 2С19 также называют МСТА-С, где буква С означает Самоходный или самоходный.

2С19 Мста-С варианты:

— 2С19М: с новой компьютеризированной системой управления огнем
— 2С19М1: улучшенная версия с автоматической системой наведения и ГЛОНАСС.
— 2С19М2 или 2С33 «Мста-СМ2»: Усовершенствованная версия, находящаяся в производстве, оснащена новой автоматической системой управления огнем, повышающей скорострельность. Появились цифровые электронные карты, которые значительно ускоряют ориентирование на местности в сложных географических условиях и позволяют быстрее и эффективнее выполнять огневые задачи. Россияне говорят, что его дальность до 80 км.

---

Технические данные

Наверх

Вооружение

Основное вооружение 2С19 состоит из длинноствольной 152-мм пушки 2А64 с дымососом и дульным тормозом. 152-мм основное вооружение 2А64 2С19 выпускает ГПО «Баррикады». 152-мм пушка 2А64 стреляет осколочно-фугасным снарядом ОФ-45 на максимальную дальность 24,7 км. Когда 2С19во время движения артиллерийский снаряд удерживается на месте с помощью подвижного замка, установленного на лобовой плите. К люкам командира машины крепится пулемет НСВТ калибра 12,7 мм, которым можно управлять дистанционно, с прожектором, которым можно управлять дистанционно из-под полной бронезащиты.

Дизайн и защита

Корпус и башня цельносварной стальной броневой конструкции, обеспечивающей защиту от огня стрелкового оружия, осколков снарядов и мин. Шасси 2С19базируется на агрегатах ОБТ, с подвеской и ходовой частью от ОБТ Т-80 и силовой установкой от ОБТ Т-72, ​​но у 2С19 был отчетливый выхлопной патрубок с левой стороны, чего нет на Т-80 который приводится в действие газотурбинным двигателем. Экипаж из пяти человек состоит из командира, механика-водителя, наводчика и двух заряжающих.

Мобильность

2С19 оснащен дизельным двигателем с непосредственным впрыском и смешанным наддувом. Это высокооборотный четырехтактный многотопливный двигатель с жидкостным охлаждением. Подвеска — торсионная с шестью опорными катками, направляющим впереди, ведущей звездочкой сзади и опорно-поворотными катками, верхняя часть гусеницы прикрыта броневыми листами.

Аксессуары

Стандартное оборудование для 2С19 включает переговорное устройство 1В116, радиостанцию ​​Р-173 и трехходовую автоматическую систему пожаротушения ППО, пассивный прибор ночного видения для механика-водителя, системы фильтрации и вентиляции РХБ, возможность дымоудаления. экран, впрыскивая дизельное топливо в выхлопное отверстие на левой стороне корпуса.

---

Технические характеристики

Наверх

Вооружение	Броня
Одна 152-мм пушка, один 12,7-мм пулемет	Корпус и башня — цельносварная стальная броня, защита от огня стрелкового оружия, осколков снарядов и мин .
Пользователи страны	Масса
Россия	42 000 кг
Дизайнер Страна	Скорость автомобиля
Россия, Беларусь, Украина, Эфиопия, Грузия	60 км/ч по дороге
Аксессуары	Диапазон транспортных средств
Ночное видение, система защиты от ОМП,	500 км
Экипаж	Размеры автомобиля
5	Длина: 7,15 м; Ширина: 3,38 м; Высота: 2,99 м

---

Подробности Просмотр

Назад к верхней части

---

Картинки — Видео

BACK

BACK

.

152-мм самоходная гаубица 2С19

152-мм самоходная гаубица 2С19

ФАС | Военные | ДОД 101 | Системы | Земля | РЯД ||||

Индекс | Поиск | Присоединяйтесь к ФАС

---

---

152-мм самоходная гаубица 2С19 Мста-С поступила на вооружение Российской Армии в 1989 году. Хотя Российская Армия надеялась заменить все свои 122-мм и 152-мм самоходные артиллерийские установки этой гаубицей, бюджетные ограничения означают, что эта замена не будет завершена время скоро. Хоть один 2С19Полк служил в Чечне в составе 8-го армейского корпуса.

МСТА-С состоит из башни, установленной на гусеничном бронированном шасси на базе элементов основных боевых танков Т-72 и Т-80. Производится на Уралтрансмаше из Екатеринберга, Россия.

Орудийный расчет 2С19 может заряжать орудие под любым углом возвышения. Загрузка боеприпасов и орудий, укладка и перенацеливание в высокой степени автоматизированы, что обеспечивает максимальную скорострельность 8 выстрелов в минуту бортовыми снарядами и 6-7 выстрелов в минуту выстрелами с земли. Система обеспечивает автоматическое заряжание орудия снарядами и полуавтоматическое заряжание зарядов. Конструкция боеукладки позволяет хранить разные типы снарядов в одной стеллаже. Механизм автоматического заряжания может выбирать тип боеприпасов и контролировать заряжание и количество патронов. Существенным недостатком полуактивного снаряда с лазерным наведением «Краснополь» является несовместимость с автоматом заряжания 2С19.из-за длины снаряда. Краснополь-М (152-мм/155-мм) был разработан как доработка продукта, полностью совместимого с автоматом заряжания 2С19.

Батарея может доставить снаряды по цели и перейти к следующей огневой точке до ответного выстрела. Броня гаубицы обеспечивает защиту от бронебойных пуль и снарядов. 2С19 также может создавать дымовую завесу, впрыскивая дизельное топливо в выхлопное отверстие. Газотурбинная вспомогательная силовая установка АП-18Д мощностью 21 л.с. обеспечивает работу башни при выключенном двигателе машины.

Альтернативные обозначения	152-мм 2С19 Мста-С
Дата введения	1989
Распространение	Не менее 4 стран
Описание
Экипаж	5 (секция 7 с 2 в БК)
Платформа (шасси)	Модифицированный Т-72
Боевая масса (т)	42
Общая длина шасси (м)	11,91
Высота Габаритная (м)	2,98
Ширина Габаритная (м)	3,58
Автомобильная производительность
Тип двигателя	840-сильный дизель V84-A
Запас хода (км)	500 км
Скорость (км/ч)
Макс Роуд	60
Макс. для бездорожья	25
Внедорожник	INA
Max Swim	Н/Д
Глубина брода (м)	Неподготовленный 1,5
Время установки (мин)	1-2
Время смещения (мин)	1-2
Радио	Р-173
Защита
Броня башни (мм)	15
Броня верха башни (мм)	15
Броня Корпус (мм)	15
Самоокапывающееся лезвие	Способно выкопать целую яму для стрельбы за 40- 60 минут
Система защиты от ОМП	Да
Дымовое оборудование	Six Type 902 дымовых гранатомета и транспортное средство дымовая система выхлопа двигателя (VEESS)
ВООРУЖЕНИЕ
Основное вооружение
Калибр, Тип, Наименование	152-мм, пушка, 2А64
Длина ствола (кал)	48
Скорострельность (об/мин)
Взрыв	8
Обычный	6
Устойчивый	2
Пожар с земли	6-7
Тип погрузчика	автозагрузчик
Тип затвора	Вертикальный подвижный клин
Дульный тормоз Тип	Двойная перегородка
Траверса	()
Слева	360
Справа	360
Всего	360
Высота () (-/+)	-4/+68
Вспомогательное оружие
Калибр, Тип, Наименование	12,7-мм пулемет НСВТ
Тип крепления	ПЗУ-5 АА
Дальность прямой наводки (м)	2000
Максимальная эффективная дальность (м)`
День	1500 (АА)/1500 (Земля)
Ночь	Н/Д
Огонь в движении	Да
Скорострельность (об/мин)	800 (циклическая)
ПОЖАРНЫЙ КОНТРОЛЬ
Непрямая наводка	Панорамный телескоп 1П22 (ПАНТЕЛ)
Стрельба прямой наводкой	1P23
Коллиматор	К-1
Дисплей пистолета	Нет
Компьютер управления пожаром	Нет
ВАРИАНТЫ	Нет
БОЕПРИПАСЫ ОСНОВНОГО ВООРУЖЕНИЯ
Калибр, тип, наименование	152-мм осколочно-фугасный ОФ-72
Дальность стрельбы с закрытых позиций (м)
Минимальный диапазон	6500
Максимальный диапазон	24 700
Полная масса снаряда (кг)	43,56 (ОФ-45)
Начальная скорость	864 м/с
Взрыватель Тип	РГМ-2 ПД 152-мм, ТЕПЛОВОЙ, БП-540
Дальность прямой наводки (м)
Минимальный диапазон	0
Максимальный диапазон	1000
Бронепробиваемость (мм)	INA
Полный вес снаряда (кг)	27,00
Начальная скорость	655 м/с
Взрыватель Тип	ГПВ-3 ПД 152-мм осколочно-фугасный ВВ, ОФ-91
Дальность стрельбы с закрытых позиций (м)
Минимальный диапазон	6710
Максимальный диапазон	29 000
Полная масса снаряда (кг)	42,86 (ОФ-61)
Начальная скорость	828 м/с
Тип взрывателя	КЗ-88 ПД
Другие типы боеприпасов	Все стандартные 152-мм артиллерийские снаряды

Источники и методы

• 152-мм самоходная гаубица 2С19 Майка Галопа
• 152-мм самоходная пушка-гаубица 2С19 автора Марат Кенжетаев @ МФТИ
• МСТА С 2С19 152 мм — Самоходная гаубица @ Army-technology.
