Резервуар (емкость) РГД (РГСД) 25 м3 горизонтальный двустенный
Характеристики резервуара горизонтального стального двустенного РГД (РГСД) 25:
| Объем | 25 м3 |
| Диаметр емкости | 2400 мм |
| Длина РГД (РГСД) | 6600 мм |
| Опоры — количество | 2 шт |
| Промежуток между опорами | 1470 мм |
| Масса РГД (РГСД) | 3700 кг |
| Площадь поверхности внутренней | 67 м2 |
| Площадь поверхности внешней | 52 м2 |
Двустенный резервуар РГД 25 м3 изготавливается для повышенной экологической защиты окружающей среды от нефтепродуктов. Все емкости стандартной комплектации имеют одну горловину: Ду-800 для каждого отсека. Толщина внутренней стенки при стандартной комплектации равна 5 мм. После установки емкости необходимо провести антикоррозийную обработку резервуара. Технические характеристики резервуара приведены на сайте.
Используется для хранения различных видов веществ в:
1. Нефтяной отрасли:
- товарная и другие виды нефти,
- нефтепродукты, дизельное топливо (дизтопливо),
- битум,
- горюче-смазочные материалы (ГСМ),
- мазут,
- солярка,
- бензин,
- ЛВЖ,
- аварийное топливо,
- нефтехимия,
- агрессивные среды,
- горючее,
- керосин и др.
2. Химической промышленности:
- бутан,
- различные химические жидкости,
- пропан,
- аммиак,
- пропан-бутановая смесь,
- соляная и серная кислота,
- амин,
- жидкие удобрения,
- этиловый спирт,
- жидкий азот и прочее.
3. Пищевой промышленности:
- молоко и другая молочная продукция,
- брага, вино,
- пищевые массы,
- мелассы,
- эмульсии,
- растительное и подсолнечное масло,
- другие пищевые жидкости.
4. Газовой отрасли:
- СУГ,
- сжатый воздух и другие.
Отдельным пунктом выделим хранение в стальных резервуаров
- технической
- питьевой
- горячей
- чистой
Скачать опросный лист в формате .xls
barrel-rezervuar.ru
Резервуар горизонтальный стальной двустенный РГД-25 м³
Горизонтальные стальные резервуары двустенные РГД объемом 25 куб. метров (РГД-25) предназначены для приема, хранения и раздачи топлива на АЗС (применяются как емкости для нефтепродуктов).
Технические характеристики горизонтального стального резервуара двустенного РГД-25 куб.м.:
|
Обозна- |
Объём, м³ |
Диаметр, мм |
Длина, мм |
Количество опор, шт |
Расстояние между опорами, мм |
|
РГД 25 |
25 |
2340 |
6600 |
3 |
|

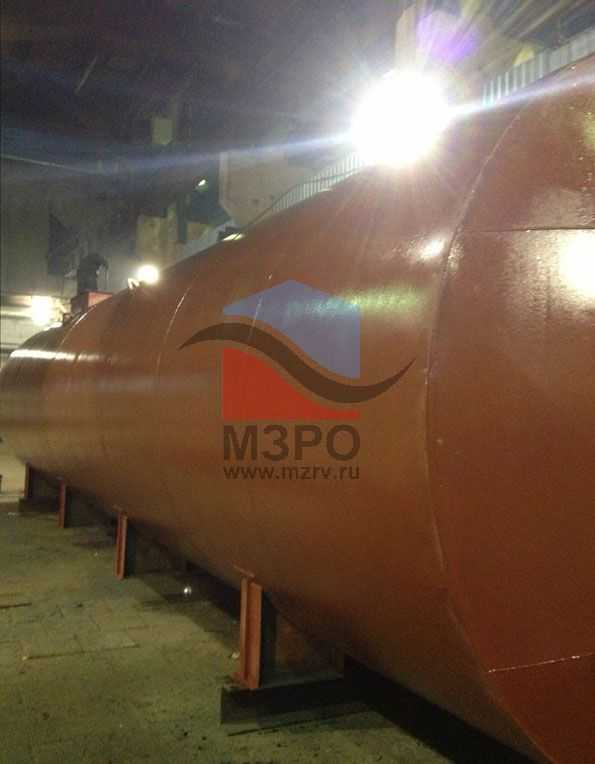

Примеры двустенных резервуаров, изготовленных нашим предприятием:
Вы также можете посмотреть примеры выполненных нами резервуаров и емкостей в разделе — «Портфолио»
Заказы отправляйте на почту — zakaz@mzrv.ru
mzrv.ru
РГД 25 (всасыв.)
| 2 | прокладка уплотнительная для крышки лючка отбора проб | |
| 3 | лючок отбора проб Ду100 с крышкой | |
| 4 | трубопровод обесшламливания Ду40 (оцинкованный) | |
| 5 | узел подключения уровнемера | |
| Линия выдачи | ||
| 6 | гребенка 2″ на 3 линии выдачи 1 1/ | |
| 7 | заглушка 1 1/2« | |
| 8 | клапан обратный Ду50 (латунь Л-63) | |
| 9 | кран шаровый Ду40 с удлиненным штоком | |
| 10 | огнепреградитель ОП-50 (алюминий) | |
| 11 | трубопровод линии выдачи Ду50 (оцинкованный) на фланцевом соединении | |
| Линия деаэрации | ||
| 12 | кран шаровый Ду40 с удлиненным штоком | |
| 13 | муфта проходная (резина МБС) 1 1/2» , комплект (2 шт.) | |
| 14 | пневмоклапан СМДК Ду40 (латунь Л-63) | |
| 15 | мановакуумметр | |
| 16 | замерная труба Ду50 с крышкой и патрубком линии деаэрации Ду40 (трубопровод оцинкованный) | |
| 17 | прокладка для крышки замерной трубы | |
| 18 | огнепреградитель ОП-50 (алюминий) | |
| Линия наполнения | ||
| 19 | клапан отсечной поплавковый КОП (алюминий) | |
| 20 | муфта проходная (резина МБС) 3″ , комплект (2 шт.) | |
| 21 | технологический отсек 550х550х600 с узлами подключения линии наполнения в сборе | |
| 22 | ||
| 23 | прокладка уплотнительная для сливной муфты | |
| 24 | трубопровод наполнения Ду80 (оцинкованный) на фланцевом соединении | |
| Система контроля герметичности межстенного пространства | ||
| 25 | заглушка Ду15 | |
| 26 | клапан предохранительный Ду15 | |
| 27 | кран шаровый Ду15 | |
| 28 | ниппель межстенного пространства Ду15 с крестовиной | |
| 29 | переход с Ду40 на Ду15 | |
| 30 | манометр | |
| 31 | трубопровод Ду40 системы контроля герметичности межстенного пространства (оцинкованный) | |
| Система контроля переполнения резервуара | ||
| 32 | переключатель магнитный поплавковый ПМП-022 на фланцевом соединении | |
| 33 | провод МКШ 5×0,35 | |
| 34 | провод МКШ в металлорукаве | |
| 35 | коробка ВЗ КРТ-022 | |
