Семейство 20-мм автоматических пушек «Эрликон» — семейство зенитных и авиационных малокалиберных автоматических пушек калибра 20 мм.

Эрликон

20-мм немецкая зенитная пушка «Эрликон» обр. 28 в Артиллерийском музее Санкт-Петербурга
Тип автоматическая пушка
Страна  Швейцария
Годы эксплуатации 1940—н. в. (в модифицированном виде)
Принят на вооружение 1940
Войны и конфликты Вторая мировая война, локальные войны
Конструктор Рейнхольд Беккер, Антуан Газда
Производитель Oerlikon Contraves AG
Годы производства 1940—н. в. (модификации)
Масса, кг 30 (FF)
43 (FFL)
62 (FFS)[1]
Длина, мм 1400 (FF)
1820 (FFL)
2100 (FFS)
[1]
Патрон 20×110 мм RB
Калибр, мм 20 мм
Принципы работы отдача затвора с опережающим воспламенением капсюля
Скорострельность,
выстрелов/мин
450 (FF)
350 (FFL)
280 (FFS),
120—130 (практическая)[1]
Начальная скорость
пули, м/с
550—575 (FF)
670—700 (FFL)
835—870 (FFS)[1]
Прицельная дальность, м 3 км (по высоте)
Максимальная
дальность, м
4,4 км

Тактико-технические характеристики

20-мм автоматическая зенитная пушка образца 1934 года:

  • орудия — 68 кг,
  • снаряда — 120 г.
  • по высоте — 3 км,
  • по дальности — 4,4 км.
  • Скорострельность — 450 выстрелов в минуту.

Предыстория

В ходе Первой мировой войны немецкий инженер Рейнхольд Беккер разработал автоматическую пушку калибра 20 мм, автоматика которой основана на свободном затворе и опережающем воспламенении капсюля[2]. В пушке применялся патрон типоразмера 20×70 мм, скорострельность достигала 300 выстрелов в минуту. Новая пушка нашла применение в качестве авиационной и зенитной модификаций, но как-либо заметно повлиять на ход боевых действий новинка не успела, так как война уже заканчивалась.

В соблюдение запретов на разработку оружия в Германии, наложенных Версальским договором, патенты на изобретение вместе с конструкторскими работами переместились в швейцарскую фирму SEMAG (нем. Seebach Maschinenbau Aktien Gesellschaft), расположенную под Цюрихом. SEMAG улучшила пушку Беккера и в 1924 году выпустила вариант под более мощный патрон 20×100 мм с несколько увеличенной скорострельностью, достигавшей теперь 350 выстрелов в минуту.

Разработка

Однако в том же году компания SEMAG разорилась. Фирма «Эрликон», названная так по месту расположения — пригороду Цюриха (англ.), приобрела права на разработку пушки, производственные мощности и получила коллектив квалифицированных рабочих, трудившихся до того времени в компании SEMAG. Конструктором новой модификации стал австрийский инженер, бывший военный летчик, изобретатель и рационализатор Антуан Газда[3]

. Одновременно Газда выступал в роли посредника между британской стороной и американцами в части организации серийного производства пушек в США для Британской империи[4].

Испытания пробной партии «эрликонов», закупленных в ознакомительных целях Главным управлением вооружения Армии США, проходили на Абердинском испытательном полигоне (там же испытывались 23-мм датские «Мадсен», 20-мм немецкие «Рейнметалл» и 20-мм французские «Испано-Сюиза», — образцы «Эрликон» и «Испано-Сюиза» были позаимствованы во временное пользование у Главное управление вооружения флота).[5]

Производство

Лицензированным (с выплатой причитающихся лицензионных платежей держателю патента — компании Werkzug Mashinenfabrik Oerlikon) и нелицензионным производством 20-мм пушек «Эрликон», помимо компании-разработчика, занимались следующие компании:

в США

Подрядчики первой очереди (государственный сектор)
HMCS Forrest Hill (1943)

HMCS Forrest Hill (англ. ЕВК «Форест-Хилл») — британский корвет типа «Флауэр», служивший в КВМС Великобритании и Канады и участвовавший во Второй мировой войне (начинал как корабль сопровождения конвоев в ходе битвы за Атлантику). Изначально был заложен на верфях Великобритании под именем HMS Ceanothos, но в состав флота Великобритании так и не был принят, отправившись вместо этого в состав флота Канады. Имя получил в честь города Форест-Хилл, который ныне является округом современного Торонто.

HMS Mallow (1940)

HMS Mallow (K81) (англ. Его Величества Корабль «Мальва») — британский корвет типа «Флауэр», служивший в составе КВМС Великобритании в 1940—1944 годах под именем «Мэллоу» и в составе КВМС Югославии в 1944—1945 годах под именем «Нада» (сербохорв. Нада / Nada). Основным вооружением данного корабля являлось 100-мм морское орудие Mk IX, хотя значительное количество вторичного вооружения было добавлено ближе к концу войны. Корабль участвовал в сопровождении около 80 конвоев на службе КВМС Великобритании, потопил одну немецкую подлодку, а после перехода в состав югославского флота сопроводил ещё 18 конвоев. Продолжил службу после войны в ВМС СФРЮ под именем «Партизанка» (сербохорв. Партизанка / Partizanka), в 1949 году возвращён Великобритании и перепродан ВМС Египта, где до 1975 года служил под названием «Эль-Судан» (англ. El-Sudan).

HNLMS Abraham Crijnssen (1936)

«Абрахам Крийнссен» (нидерл. Hr.Ms. Abraham Crijnssen, англ. HNLMS Abraham Crijnssen) — нидерландский военный корабль — минный тральщик типа Jan van Amstel, названный в честь голландского флотоводца Абрахама Крийнссена.

Mitsubishi A5M

Истребитель «96» ВМС Императорской Японии (яп. 九六式艦上戦闘機/三菱A5M Кю:-року-сики кандзё: сэнто:ки/Мицубиси Эй-Го-Эму) ("Корабельный истребитель ВМС образца «Девяносто шесть»/«А5М» конструкции «Мицубиси») — истребитель корабельного базирования ВМС Императорской Японии 1930-х гг. Условное обозначение ВВС союзников «Клод», ВВС СССР — «И-96». Спроектирован в КБ авиазавода «Мицубиси» в 1934—1936 годах по тактико-техническому заданию (ТТЗ) ВМС № 9, став первым в мире палубным монопланом. Производился серийно в 1937—1940 годах.

Oerlikon Contraves AG

Oerlikon Contraves AG — швейцарская компания, производитель малокалиберного зенитного вооружения, ныне входящая в состав немецкого концерна Rheinmetall AG. Приобрела известность разработкой и изготовлением распространенной 20-мм пушки «Эрликон», созданной на базе 20-мм авиационной пушки Беккера (по имени конструктора Reinhold Becker), применявшейся Германией (1918) на завершающем этапе Первой мировой войны. Зенитная пушка «Эрликон» тип S калибра 20 мм широко использовалась в годы Второй мировой войны Германией, Францией, Великобританией, США и Японией, то есть практически всеми воюющими сторонами.

Станкостроительная компания Oerlikon образована в 1906 году. Название фирмы происходит от названия пригорода Цюриха, в котором размещается завод фирмы. В 1923 году приобрела швейцарскую оружейную компанию SEMAG, и с 1924 года занимается оружейным бизнесом, в частности, созданием зенитных пушек. В 1936 году образовала дочернюю компанию Contraves (от латинского contra aves — «против птиц»), основным направлением деятельности которой стала разработка зенитных систем.

В 1937 году налажено производство наиболее известной 20-мм зенитной пушки «Эрликон» тип S, принятой вслед за тем на вооружение 30 государств.

В период с 1940 по 1944 годы объём сделок головной компании Werkzeugmaschinenfabrik Oerlikon (WO) только с державами оси — Германией, Италией и Румынией — составил 543,4 млн шв. франков, и включал поставки 7013 20-мм пушек, 14,76 млн штук патронов к ним, 12520 запасных стволов и 40 тыс. патронных ящиков.

В 1972 году компания Oerlikon-Bührle присоединила другую оружейную компанию Hispano-Suiza, после чего распространенные малокалиберные пушки Hispano-Suiza HS.820 и HSS-831 получили обозначения Oerlikon KAD и Oerlikon KCB, соответственно. С начала 1990-х годов компания известна под именем Oerlikon-Contraves.

К концу XX века численность сотрудников компании Oerlikon-Contraves достигла 2100 человек (включая филиалы по всему миру), годовой оборот 522 млн. швейцарских франков. К 2000 году компания Oerlikon вошла в состав крупного германского оружейного концерна Rheinmetall-DeTec AG.

1 января 2009 года Oerlikon Contraves получила новое наименование — Rheinmetall Air Defence AG.

В настоящее время специализируется в области зенитных вооружений сухопутных войск и ВМФ. Диапазон выпускаемой продукции включает: РЛС обнаружения и сопровождения воздушных целей 35-мм зенитных систем, 35-мм пушечные комплексы, пункты управления и наведения оружия, системы боевого управления, и корабельные системы ПВО, боеприпасы калибров 20-, 25-, 27-, 30- и 35-мм.

Уже находясь под управлением Rheinmetall, компания продолжила отработку и расширение возможностей технологии беззвеньевой системы подачи боеприпасов, с целью её применения на различных носителях.

USS McCalla (DD-488)

Эскадренный миноносец «Мак-Калла» (англ. USS McCalla (DD-488)) — американский эсминец типа «Гливс». Назван в честь контр-адмирала ВМС США Боумена МакКалла. Заложен на верфи Federal Shipbuilding and Drydock Company в Кирни 15 сентября 1941 года. Спущен 20 марта 1942 года (крещён Мэри МакАртур), вступил в строй 27 мая 1942 года под командованием лейтенант-коммандера У. Дж. Купера.

Участник морских сражений на Тихоокеанском театре военных действий Второй мировой войны. 2 ноября 1942 года потопил японскую подводную лодку I-15 близ Соломоновых островов. Выведен в резерв 17 мая 1946 года. Из ВМС США исключён 7 июня 1949 года. 28 апреля 1949 года передан Турции, где 29 апреля 1949 года введен как эсминец (Muhrip) G.2 (позже D 23, D 345) «Giresun». Исключен в 1975 году и разобран на слом.

USS Tacoma (PF-3)

USS Tacoma (PG-111/PF-3) — американский фрегат, головной корабль одноимённого проекта. Третий фрегат ВМС США, получивший название в честь города Такома (штат Вашингтон). Нёс службу в Тихоокеанском флоте СССР под названием ЭК-11 и во флоте Республики Корея под названием «Тэдон».

Гаврилин, Павел Фёдорович

Павел Фёдорович Гаврилин (1920—1995) — советский военный лётчик. Участник Великой Отечественной войны. Герой Советского Союза (1946). Подполковник.

Корветы типа «Флауэр»

Корветы типа «Флауэр» (англ. Flower class) — тип корветов периода Второй мировой войны. Корабли, сыгравшие огромную роль в Битве за Атлантику и ставшие для англичан таким же символом победы, каким для русских является танк Т-34. Предназначались для противолодочной обороны трансатлантических конвоев, однако, выполняли разнообразные боевые задачи, в том числе, патрульную и минно-тральную службу. Всего было построено 267 корветов этого типа.

Пушка Беккера

Пушка Беккера (по имени конструктора Рейнхольда Беккера нем. Reinhold Becker) — германская малокалиберная автоматическая пушка периода Первой мировой войны, созданная под патрон 20×70 мм. Является родоначальником как калибра 20 мм, так и ряда созданных в этом калибре авиационных и зенитных пушек.

ТБ-6

ТБ-6 (второе название АНТ-26) — проект советского тяжёлого бомбардировщика.

Фрегаты типа 21

Тип 21 «Амазон» — фрегаты британского Королевского флота, разработанные в конце 1960-х годов, построенные в 1970-х годах и находившиеся в составе флота на протяжении 1980-х в 1990-х годов.

Центурион (танк)

Центурион, A41 (англ. Centurion, A41) — британский средний танк. По западной классификации относится к основным боевым танкам первого поколения. Разработан в 1943—1945 годах для противостояния германским тяжёлым танкам в рамках концепции «универсального танка», который должен был заменить собой существовавшие ранее пехотные и крейсерские танки. Первые серийные «Центурионы» поступили в войска в 1945 году, уже после окончания боевых действий в Европе. Неоднократно модернизируясь, «Центурион» находился в серийном производстве с 1945 по 1962 год. Всего было выпущено 4423 танка этого типа, не считая машин на его базе.

«Центурион» составлял основу танкового парка Великобритании вплоть до середины 1960-х, когда был сменён основным боевым танком «Чифтен». Большая часть выпущенных танков была, в основном после снятия с вооружения, поставлена ряду других стран. Первое боевое применение «Центуриона» состоялось в Корейской войне, с тех пор он принимал участие во многих других конфликтах, в частности во Вьетнамской войне и ряде ближневосточных войн. По состоянию на 2007 год в основном снят с вооружения в большинстве стран, но всё ещё остаётся в строю в Израиле, Иордании, ЮАР и Сингапуре.

Эйлат (эсминец)

Эйлат (при закладке HMS Zealous, Корабль Его Величества «Зилоус» — «Рьяный, Усердный»), номер при закладке R39 — эсминец Королевского Военно-Морского Флота Великобритании типа Z, позже — военный корабль израильского флота. Получил известность как первый корабль, потопленный противокорабельными ракетами. Заложен 5 мая 1943 года, спущен на воду 28 февраля 1944 года.

Эскадренные миноносцы типа «W» (1943)

Эскадренные миноносцы типа «W» — британские эскадренные миноносцы периода окончания Второй мировой войны, спущенные на воду в 1943—1944 годах. Являются кораблями-сёстрами для эсминцев класса «Z». Служили в 9-й флотилии Королевского флота, участвовали в сопровождении различных конвоев в ходе Второй мировой войны. Ни один из кораблей данного типа не был потоплен в ходе военных действий, а после окончания войны корабли были распроданы в разные страны. Внешне напоминали эсминцы типов «U» и «V».

Эскадренные миноносцы типа «Акри»

Эскадренные миноносцы типа «А́кри» — тип эскадренных миноносцев ВМС Бразилии, строившиеся в период Второй мировой войны, спущенные на воду в 1942—1944 годах, вошедшие в строй после войны. Вариант британского типа «H» с американской универсальной артиллерией главного калибра

Эскадренные миноносцы типов Ch, Co и Cr

Эскадренные миноносцы типов Ch, Co и Cr — тип эскадренных миноносцев, состоявший на вооружении Королевских ВМС Великобритании во время и после Второй мировой войны, спущенные на воду в 1943—1944 годах. Развитие типа «Са» с новой универсальной системой управления артогнём. Из-за её большого веса пришлось пойти на снятие одного ТА и сокращение количества глубинных бомб. Однотипная флотилия, «Се» или 15-я чрезвычайная флотилия была отменена и перезаложена как тип «Уипон».

Эскадренные миноносцы типов Z и Ca

Эскадренные миноносцы типов Z и Са — тип эскадренных миноносцев, состоявший на вооружении Королевских ВМС Великобритании в период Второй мировой войны, спущенные на воду в 1943—1944 годах. Гибрид эсминца на основе типа «J» с носовой оконечностью «трайблов». Главным отличием от предыдущего типа стали новые 114 мм орудия.

Противотанковые и
танковые орудия
Полевые орудия
Миномёты
Средняя, тяжёлая
и сверхтяжёлая артиллерия
Горные орудия
Зенитные орудия
Береговая артиллерия
  • 6-фунтовая морская пушка
  • 12-фунтовая морская пушка
  • 6-дюймовая морская пушка
  • 9,2-дюймовая морская пушка
Железнодорожная артиллерия

На других языках

This page is based on a Wikipedia article written by authors (here).
Text is available under the CC BY-SA 3.0 license; additional terms may apply.
Images, videos and audio are available under their respective licenses.

howlingpixel.com

20-мм зенитные пушки. Артиллерия Вермахта

20-мм зенитные пушки

Разработка 20-мм автоматических пушек велась в Германии ещё в годы Первой мировой войны. Пушка системы Беккера оказалась достаточно удачной, и впоследствии была доведена до серийного производства в Швейцарии фирмой «Эрликон». Довольно большое количество (свыше 800 единиц) таких зениток применялось и в Германии под обозначением 2 cm Fliegerabwehrkanone 28 (Flak 28). Но основным типом 20-мм зенитки стала пушка Flak 30 и её усовершенствованные варианты. Это орудие, как и некоторые другие образцы артиллерийского вооружения, разрабатывалось фирмой «Рейнметалл» по советскому заказу. Производство пушки, принятой на вооружение Красной армии под обозначением «20-мм автоматическая зенитная и противотанковая пушка обр. 1930 г.», было налажено на заводе в подмосковных Подлипках. Но в течение 1932-33 гг. это предприятие смогло сдать заказчику всего 64 орудия, после чего их производство было прекращено. Вермахт же с 1934 г. получал такие пушки, без преувеличения, десятками тысяч. Эксплуатировались такие орудия и в некоторые другие страны, например, в Нидерланды и Китай.

При создании 2 cm Flak 30 германские конструкторы применили модульный подход, выполнив автомат независимо от остальных частей пушки — это позволило впоследствии применять его на различных лафетах. При стрельбе происходил откат всего автомата, крепящегося к люльке при помощи засовов с пружинными защелками, соединенных с противооткатными приспособлениями. Люлька же своими цапфами крепилась на верхнем станке лафета, составляя вместе с ним качающуюся часть. Действие автоматики основано на использовании энергии отдачи ствола и затвора при коротком откате ствола. Ствол выполнен быстросменным — на его замену требовалось всего 11 секунд.

Питание автомата производилось из коробчатого магазина емкостью 20 патронов. Спусковой механизм позволял вести огонь одиночными выстрелами и очередями, спуск производился нажатием ножной педали.

Основанием лафета служила треугольная платформа с тремя сошниками, на концах которых находились домкраты. Одноосный колесный ход при переводе в боевое положение отделялся, платформа опускалась на грунт и горизонтировалась при помощи домкратов. Подрессоренный колесный ход позволял буксировать Flak 30 со скоростью до 60 км/ч. Расчет установки состоял из 5 чел.

Зенитное орудие Flak 30

Установка 2 cm Flak 30 отличалась протостой конструкции, возможностью быстрой сборки и разборки, сравнительно небольшим весом (автоамт весил 65 кг.). Но опыт эксплуатации, в том числе и в ходе войны в Испании, вскрыл ряд недостатков. В частности, автомат оказался чуствительным к изменению угла возвышения — при стрельбе на малых углах возвышения возникало много задержек из-за неполного отхода подвижных частей автомата в заднее положение. Автомат оказался чуствителен к запылению, загрязнению и загустению смазки.

По результатам эксплуатации и боевого применения 20-мм зенитки фирма «Маузер» модернизировала её, создав установку 2 cm Flak 38. Баллистика изменениям не подверглась, но за счет уменьшения веса подвижных частей и увеличения скорости их движения удалось повысить надежность работы автомата, а также увеличить техническую скорострельность с 245 до 420–480 выстр./ мин. Изменения в лафете были минимальными, в частности, была введена вторая скорость в механизмах вертикальной и горизонтальной наводки. Поставки Flak 38 в войска начались во второй половине 1940 г.

С использованием автомата от Flak 38 была создана одна из наиболее эффективных во время Второй мировой войны зенитных установок для борьбы с низколетящими целями — четырехствольную зенитку Flakvierling 38, производство которой также началось в 1940 г. Кроме высокой плотности огня, эта установка отличалась совершенной прицельной системой Flakvisier 40, а к концу войны была создана система управления огнем с применением РЛС. Расчет Flakvierling 38 состоял из 7 чел. Стоимость Flakvierling 38 составляла 22 000 рейхсмарок (Flak 38 — 6500 рейхсмарок).

Ещё одной зениткой, созданной с применением автомата от Flak 38, стала облегченная горная установка Gebirgsflak 38. Она начала поступать в войска в 1944 г.

По состоянию на 1 сентября 1939 г. сухопутные войска и люфтваффе располагали 6072 автоматами от Flak 30 и от Flak 38. Их дальнейшие поставки отображены в таблице.

Поставки 20-мм зениток

* в этой строке указано количество автоматов, а не установок

Боекомплект Flak 30 и Flak 38 состоял из патронов, взаимозаменямых с патронами танковых 20-мм пушек KwK 30 и KwK 38, но не подходящих к пушке Flak 28. В общей сложности применялось девять типов снарядов, основными из которых были осколочно-трассирующий весом 115 г и бронебойно-трассирующий (143 г). Имелся также бронебойный подкалиберный снаряд, весивший всего 100 г.

ТТХ основных образцов 20-мм зенитных пушек см. приложение.

С применением артиллерийских частей Flak 38 и Flakvierling 38 был создан целый ряд зенитных самоходных установок (ЗСУ). Главной целью, которую преследовали их проектировщики, было создание установок, способных сопровождать передовые танковые части. Не удивительно, что многие из их использовало танковые шасси.

Первой ЗСУ на танковой базе с 20-мм пушкой стала 2 cm Flak 38 Sfe, созданная фирмой «Алкетт» в начале

1941 г. с применением шасси легкого танка Pz.Kpfw. I Ausf. A. При переоборудовании в ЗСУ с танка сняли башню и частично срезали подбашенную коробку, установив на тумбе вращающуюся часть пушки Flak 38. Было изготовлено всего 26 таких ЗСУ, 24 из которых поступили на вооружение 614-го зенитного дивизиона. Дивизион состоял из трех батарей, в каждой из которых было восемь ЗСУ и 3–4 транспортера боеприпасов на шасси тех же танков Pz.Kpfw. I либо полугусеничных бронетранспортеров Sd.Kfz. 250/6. Применялись 2 cm Flak 38 Sfe, главным образом, на Восточном фронте. Последние из них были уничтожены зимой 1940 г. в Сталинградском котле.

Гораздо более распространенными на начальном этапе войны были ЗСУ на полугусеничных шасси. В частности, ещё в 1940 г. был создан самоходный вариант пушки Flak 30 на шасси однотонного полугусеничного тягача Sd.Kfz. 10. Такая ЗСУ получила индекс

Sd.Kfz. 10/4, а вариант с пушкой Flak 38 — Sd.Kfz. 10/5. Весила ЗСУ 5,5 т. её расчет состоял из пяти чел., а возимый боекомплект — 260 патронов. Часть машин Sd.Kfz. 10/5 поздних выпусков получили частичную бронезащиту в виде 8-мм листов, прикрывавших радиатор двигателя и переднюю проекцию кабины. В общей сложности было изготовлено 610 Sd.Kfz. 10/4 и Sd.Kfz. 10/5, дебютировавших в бою во время операций против Югославии и Греции. Ещё одна ЗСУ с использованием Flak 38 была создана на шасси среднего полугусеничного бронетранспортера Sd.Kfz.251. Эта установка, получившая индекс Sd.Kfz.251/17, представляла собой, фактически, обычную Flak 38, установленную в несколько доработанный кузов бронетранспортера. Весила ЗСУ 8,8 т, а подвижность полностью соответсвовала базовой машине. Вермахт получил в общей сложности 211 Sd.Kfz.251/17.

В 1940 г. был создан и самоходный вариант Flakvierling 38 на полугусеничном шасси. При этом использовали базу 8-тонного тягача Sd.Kfz.7. На его грузовой платформе была установлена счетверенная зенитка, при этом решетчатые борта платформы в боевом положении откидывались, образовывая площадку для работы расчета (10 чел.). Возимый боекомплект составлял 600 патронов, кроме того, самоходка могла буксировать одноосный прицеп с дополнительным боекомплектом. ЗСУ, получившая обозначение Sd.Kfz.7/1, весила 11,52 т. В общей сложности было изготовлено 319 таких установок, причем машины позднего выпуска (с 1943 г.) получили бронезащиту двигателя и кабины водителя.

Интерес к ЗСУ на танковом шасси возрос летом 1943 г. — он был подстегнут возрастающей опасностью для танковых частей со стороны советской авиации. При этом первой откликнулась пражская фирма ВММ — производитель танков Pz.Kpfw. 38(t) и широкой гаммы боевых машин на их базе. Уже в конце лет был представлен прототип ЗСУ Flakpanzer 38(t), представлявший собой танк со снятой башней, на месте которой установили открытую сверху рубку из бронелистов толщиной 10 мм. В рубке установили зенитку Flak 38. В боевом положении верхние листы рубки могли откидываться вниз, обеспечивая возможность стрельбы с углами снижения до -5°. Возимый боекомплект ЗСУ был довольно значительным — 1040 патронов. Экипаж —

4 чел. Двигатель мощностью 160 л.с. обеспечивал максимальную скорость движения до 42 км/ч.

После успешных испытаний Flakpanzer 38(t) была принята на вооружение под индексом Sd.Kfz.140. Серийный выпуск таких ЗСУ был начат в ноябре 1943 г., и к концу года было сдано уже 100 «Флакпанцеров». Но после выпуска ещё четырех десятков установок в январе-феврале 1944 г. их производство прекратили. Дело в том, что огневая мощь одноствольной 20-мм зенитки была уже недостаточной для эффективной борьбы против современных боевых самолетов. Дальнейшее развитие ЗСУ на танковом шасси требовало применения четырехствольных зениток. Но шасси легких танков для размещения Flakvierling 38 было слишком слабым — пришлось применить шасси среднего танка Pz.Kpfw. IV. Именно таким путем пошла фирма «Остбау», создав два варианта ЗСУ — «Вирбельвинд» и «Мёбельваген». Главным их отличием была конструкция орудийной установки. В «Вирбельвинде» Flakvierling 38 смонтировали во вращающейся открытой сверху девятигранной бронированной башне с толщиной брони 16 мм. В «Мёбельвагене» же зенитка находилась внутри объемной прямоугольной надстройки, борта которой в боевом положении откидывались. Обе ЗСУ весили в боевом положении порядка 22 т, экипаж их состоял из 5 чел. (механик-водитель, радист, командир, выполняющий также функции наводчика, двое заражающих), а возимый боекомплект — из 3200 патронов. В 1944-45 гг. было изготовлено 106 «Вирбельвиндов» (из 180 заказанных) и порядка 150 «Мёбельвагенов». «Вирбельвинд» был стандартизирован как Sd.Kfz. 161/3 (тот же индекс был присвоен и ЗСУ «Оствинд» с 37-мм автоматом). Наряду с серийными ЗСУ, встречались и войсковые переделки — например, летом 1944 г. в 12-м танковом полку СС на три танка Pz.Kpfw. IV со снятыми башнями установили зенитки Flakvierling 38. В отличие от заводских ЗСУ, на этих установках для защиты расчета имелись лишь штатные щиты зениток.

В 1944 г. наземные части ПВО начали получать в больших количествах авиационные 20-мм пушки MG 151/20. Это оружие, бывшее ранее основным на германских истребителях, начало заменяться более мощными, 30-мм пушками. Высвободившиеся MG 151/20 (около 15 тыс. единиц) было решено использовать для усиления ПВО.

Наиболее существенным преимуществом MG 151/20 по сравнению с Flak 38 было ленточное питание. Скорострельность была существенно выше — до 800 выстр./ мин. В боекомплект входили патроны с осколочно-зажигательным, фугасным, бронебойным и зажигательным снарядами весом 115 г.

Основным типом наземной установки с применением артиллерийской части MG 151/20 была строенная тумбовая. В 1944 г. было изготовлено 3141 такая установка, а в 1945 — ещё 973. Часть строенных установок применялось в самоходном варианте на шасси бронетранспортера Sd.Kfz.251.

В самом конце войны в частях ПВО начали появляться и установки на базе 30-мм авиационных пушек МК 103. Установка, получившая обозначение Flak 103/38, представляла собой простую комбинацию пушки МК 103, наложенную на лафет Flak 38. Такая зенитка весила в боевом положении 619 кг (в походном — 879 кг). Боепитание осуществлялось из магазинов емкостью 30 или 40 патронов. Досягаемость по высоте несколько превосходила таковую у 20-мм пушек и составляла 4500 м. Практическая скорострельность достигала 250 выстр./мин.

Фирмы «Рейнметалл» и «Густлов» получили в 1944 г. заказ на 1000 Flak 103/38, но их сдача заказчику началась лишь в 1945 г. Успели изготовить лишь 149 таких установок. Фирма «Маузер» также изготовила опытную партию счетверенных 30-мм зениток Flakvierling 103/38. Наконец, на шасси танка Pz.Kpfw. IV была создана ЗСУ «Кугельблиц», вооруженная спаркой пушек МК 103. В начале 1945 г. было изготовлено шесть таких ЗСУ.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Выстрелы FLAK 2cm - 20x138 Rheinmetall - Патроны


В 1929 немецкий концерн Рейнметалл приобрел швейцарскую фирму Waffenfabrik Solothurn A. G. Одна из первых задач фабрики - разработка 20-мм зенитного орудия. Итогом этих работ стало автоматическое зенитное орудие ST-5, под специально созданный для него 20-мм патрон. Отличительной особенностью нового боеприпаса стало наличие у него т.н "донного упора". Патрон получил название 20х138 B («B» от немецкого слова "belted" - опоясанный), в просторечии его называли "длинный Солотурн". Часто этот патрон называют просто FLAK 2cm или даже Эрликоном, путая его с патроном к другой 20-мм зенитной пушке.


Ранний "короткий Солотурн" 20x105B и распространенный "длинный Солотурн" 20x138B

Изначально выпускалось только два типа этих патронов - осколочный и бронебойный. Позже на базе системы ST-5 создана целая серия орудий - знаменитый немецкий 2cm FLAK 30\38, его модификации, танковая пушка KwK 30. Этот боеприпас использовался и в противотанковых ружьях Солотурн S-18, Лахти 39.
Патрон 20х138B, принятый на вооружение немецкой армии вместе с зениткой FLAK 30\38, стал производится во множестве типов - осколочные, бронебойные, бронебойно-зажигательные, бронебойно-осколочные, учебные, бронебойные подкалиберные и т.д.

Сама аббревиатура FLAK сокращение от Flugzeugabwehrkanone -

орудие противоздушной обороны. Под этот же патрон создана немецкая автоматическая танковая пушка 2 cm KwK 30 (от нем. 2 cm Kampfwagenkanone 30 - орудие боевой машины), в основном такие пушки устанавливали на легких танках PzKpfw II. Основными типами патронов для этих орудий были осколочные и бронебойные. Ниже представлены некоторые основные типы снарядов 20мм. Всего различных вариаций выстрелов 20x138B несколько десятков.

Осколочные

Отличались желтой или зеленой окраской корпуса снаряда и наличием алюминиевого головного взрывателя (латунного для морской артиллерии) с плоской вершинкой. Снаряжались осколочные снаряды флегматизированным ТЭНом розового цвета.


Осколочный снаряд с латунной гильзой



Разрез осколочного снаряда с самоликвидатором (mit Zerlegen). Снаряд взрывался при попадании в цель от головного взрывателя или от самоликвидатора при полном выгорании трассера.



Осколочный с трассером и самоликвидатором. В отличие от предыдущего трассерная втулка в корпус снаряда не запрессована а вкручена


Осколочный снаряд без трассера и самоликвидатора

Бронебойные:


Бронебойные снаряды. На фото вверху латунная гильза, внизу стальная покрытая медью


Бронебойный снаряд без самоликвидатора. Белая буква "О" сокращение от Ohne - "без".

Бронебойно-зажигательный:

Бронебойно-зажигательно-трассирующий был остроконечный, без головного взрывателя, окрашивался в черный цвет. Над ведущим пояском - цветная полоса указывающая на цвет трассера. На корпусе белые буквы "Ph" - сокращение от "Phosphor"

В полость корпуса снаряда помещался герметично запечатанный контейнер с белым фосфором, потом вкручивалась трассерная втулка. На снарядах 20х138B контейнер с фосфором - стальной, а на аналогичных снарядах Эрликон - алюминиевый


Металлический контейнер с белым фосфором

Кроме бронебойно-зажигательных с фосфором использовались схожие внешне бронебойно-осколочные с донным взрывателем и бронебойные с самоликвидатором



Бронебойно-осколочный с донным взрывателем


Бронебойно-трассирующий снаряд с самоликвидатором "2cm Pzgr L"spur Zerl."

Бронебойно трассирующий подкалибреный PzGr. 40 (Panzergranate):


Внутри алюминиевого корпуса снаряда находился бронебойный сердечник, в донной части трассер. Полоса над ведущим пояском так же как и на других снарядах указывала на цвет трассера. Взрывчатки в таких снарядах не предполагалось.


Внутренний мир подкалиберного снаряда PzGr 40

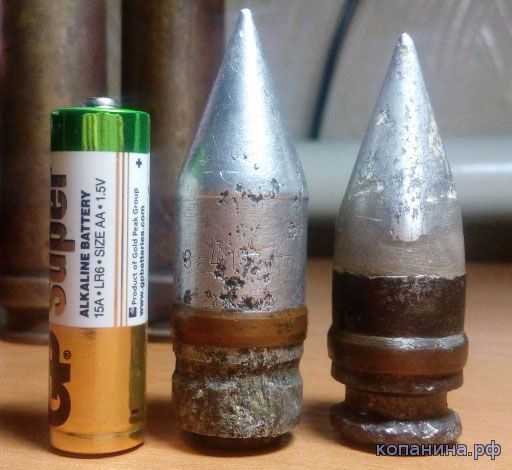

Существовало несколько различных вариаций этого снаряда - различной длинны, с закрученным и впресованным трассером, с откручивающимся наконечником и без него, с двумя ведущими поясками


Снаряд PzGr40 с выкрученным трассером. Внутри корпуса виден бронебойный сердечник


Боеприпасы 20х138 Rheinmetall-Solothurn выпускались в виде унитарного патрона с латунной гильзой бутылочной формы, позже с стальной покрытой медью и стальной. Стальные гильзы были лакированные разных цветов и без покрытия. Порох пироксилиновый, крупнозерненный, помещался в гильзу в шелковом мешочке-картузе.


Различные клейма на донных частях гильз. Обычно указывается год выпуска, код производителя, номер партии. На стальных гильзах еще и код поставщика металла. Кроме этого на всех гильзах присутствует штамп военной приемки в виде стилизованного орла и номера. Орлы приемки отличаются - ранние "рейхсверовские" с опущенными вниз крыльями, поздние с прямыми.


Донные клейма с красным кольцом вокруг капсюля. Код производителя WA ( Hugo Schneider A.G., Lampenfabrik at Leipzig). Знак + указывает на усиленную нижнюю часть гильзы


Стальные покрытые медью и латунная (желтая) гильзы. Сверху лежит картузный мешочек с орлом военной приемки


Картузные мешочки из 20мм выстрелов. Слева более раниий, справа поздний. Внизу картуза каждого выстрела, под основным метательным зарядом, помещалось небольшое количество черного пороха.


Осколочно-трассирующий снаряд в стальной лакированной гильзе



На цилиндрической части снаряда выбитые клейма года производства и производителя, на ведущем пояске орел военной приемки. Кроме того на снаряде краской наносились сведения о его содержимом, весе, дате производства, производителе и опять же орел приемки.



xn--80aaxgqbdi.xn--p1ai

20-мм зенитная пушка CAI-B01. Артиллерия и минометы XX века

20-мм зенитная пушка CAI-B01

Легкая зенитная пушка CAI-B01 (101La/5TG) была принята на вооружение в 1954 году и разрабатывалась швейцарской фирмой «Эрликон», крупнейшим изготовителем 20-мм зенитных автоматов в Европе в годы Второй мировой войны. Она предназначалась для прикрытия движущихся войсковых колонн на марше, а также устанавливалась на стационарных боевых позициях. Пушка имела одноосный колесный ход и без труда перекатывалась на поле боя силами расчета из 2–3 человек. Во время подготовки орудия к стрельбе колесный ход отделялся и компактный автомат мог размещаться в окопе или укрытии. Зона поражения воздушных целей достигала высоты 1500 м, а в случае необходимости пушка могла вести огонь с колесного хода по наземным целям.

Конструкция CAI-B01 включала ствол-моноблок с дульным тормозом, треножный лафет, механизмы вертикальной и горизонтальной наводки с ручными приводами, а также колесный ход с устройством для изменения клиренса. Для стрельбы по воздушным целям использовался кольцевой зенитный прицел, смонтированный на параллелограмном подвесе, а для ведения огня по наземным целям имелся обычный оптический прицел. Скорострельность пушки составляла 1000 выстрелов в минуту, а питание боеприпасами производилось из барабанных магазинов емкостью 20 и 50 снарядов или из коробчатого магазина емкостью 8 снарядов. В боекомплект зенитного автомата входили унитарные выстрелы с осколочно-фугасным и бронебойно-трассирующим снарядами.

Кроме армии Швейцарии, пушки CAI-В01 состояли также на вооружении армий Австрии, Испании, Финляндии и ЮАР.

Тактико-технические данные

Обозначение: CAI-B01 (101La/5TG)

Тип: зенитная пушка

Калибр, мм: 20

Вес в боевом положении, кг: 370

Длина ствола, калибров: 120

Начальная скорость снаряда, м/с: 1150

Дальность наклонной стрельбы по воздушным целям, м: 1500

Максимальная горизонтальная дальность стрельбы, м: 7000

Скорострельность, выстр/мин: 1000

Вес снаряда, кг: 0,125

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

20-Мм автоматическая зенитная пушка 2-К

20-мм автоматическая зенитная пушка 2-К1930
По договору, подписанному 28 августа 1930 года, немцы поставили в СССР документацию на 2-см зенитную пушку, два образца пушки и одну запасную качающуюся часть. Эта пушка на момент подписания договора в Германии серийно не производились, но на ее базе позднее были созданы установки 2-см Flak 30.
Фирма «Рейнметалл» предлагала установить 2-см пушку на мотоцикл. Вес мотоцикла с двумя солдатами и 300 патронами должен был быть около 775 кг.
Ствол подвижный, имел дульный тормоз. Автоматика работала за счет энергии отката. Ствол тормозился силой сжатия пружины накатника. Затвор отделялся от ствола и двигался самостоятельно. Питание магазинное. Система устанавливалась на треноге или на колесах.
Механизм ВН действовал в пределах -6°, +10° и служил только для стрельбы по наземным целям, а наведение при стрельбе по воздушным целям велось вручную. Прицел был рассчитан для стрельбы по самолетам, летящим со скоростью до 300 км/ч.
После испытаний 2-см пушка «Рейнметалл» была принята на вооружение под названием «20-мм автоматическая зенитная и противотанковая пушка обр. 1930 г.».
Производство 20-мм пушки обр. 1930 г. было передано заводу № 8, где ей присвоили индекс 2-К. Стволы для пушек делал завод № 92 (г. Горький), а передки — завод № 13 (г. Брянск), ряд деталей поставляла фирма «Рейнметалл».
Валовое производство пушек было начато заводом № 8 в 1932 году. На этот год заводу был выдан план — 100 пушек. Завод предъявил военпредам 44 пушки, а те приняли лишь 3. В 1933 году план составил 50 пушек, предъявлено 30, сдано 61 (среди последних были и пушки 1932 года изготовления).
На 1 ноября 1936 года на вооружении РККА состояло 13 20-мм пушек обр. 1930 г. на колесных лафетах и 18 20-мм пушек обр. 1930 г., установленных на автомобилях ЗИС-6. Кроме того, имелось 8 учебных пушек на колесных лафетах.
Тактико-технические данные20-мм пушки обр. 1930 г.
Калибр, мм20
Длина ствола с дульным тормозом, мм1450
Длина ствола с дульным тормозом, клб72,5
Длина ствола без дульного тормоза, мм1300
Длина ствола без дульного тормоза, клб65
Длина нарезной части, мм1158
Длина каморы, мм136
Вес автомата, кг172,2
Угол ВН, град-5°; +84°
Угол ГН, град360°/±30°
Длина отката, мм60
Высота линии огня при минимальном угле возвышения, мм1000
Высота линии огня при максимальном угле возвышения, мм2705
Вес системы в боевом положении, кг286
Вес системы в походном положении, кг242
Темп стрельбы, выстр./мин130-135
Тип питаниямагазинное
Число патронов в обойме (ленте), шт.20
Дополнительная информация
Страна-производительРоссия
Конструктор
Кол-во выпущенных экземпляров
Годы выпуска1930


militaryarticle.ru

Зенитки против танков. Часть 4-я » Военное обозрение

Франция


Зенитная артиллерия Франции не сумела оказать заметного влияния на ход боевых действий. Если советские и немецкие зенитные орудия помимо своего основного назначения активно использовались для уничтожения танков и других наземных целей, а британская и американская достаточно успешно прикрывала защищаемые объекты от ударов бомбардировщиков и ракет «Фау-1», то французы не преуспели ни в чём. Тем не менее во Франции был создан ряд образцов зенитного вооружения, имевших хороший противотанковый потенциал, которым впоследствии воспользовались немцы, захватившие эти орудия.

В отличие от многих европейских стран, где на вооружение приняли 20-мм «Эрликон», во Франции минимальным калибр в МЗА был представлен 25-мм пушкой. И это несмотря на то, что производство 20-мм авиационных пушек велось фирмой Hispano-Suiza SA. Разработка 25-мм универсального зенитно-противотанкового автоматического орудия на фирме Hotchkiss началась во второй половине 20-х годов. Но французские военные не проявили интереса к новому зенитному автомату, посчитав, что крупнокалиберного пулемёта 13,2 mm Hotchkiss M1929 для поражения воздушных и наземных легкобронированных целей будет вполне достаточно. События в Испании, где против советских лёгких танков Т-26 с успехом использовались немецкие 20-мм зенитные автоматы 2.0 cm FlaK 30, заставили военных пересмотреть свои взгляды. В итоге генералы вернулись к предложению фирмы «Гочкисс» и сделали запрос на выпуск 25-мм пушки.

К тому моменту в производстве уже находилась 25-мм зенитная установка, заказанная Румынией. Но командование французской армии долго не могло решить, чего собственно оно хочет, и несколько раз меняло требования по скорострельности и конструкции лафета. Оригинальный треногий лафет был признан неустойчивым, что привело к разработке нового лафета и двухколёсного передка к нему. В итоге время было упущено и зенитные установки начали поступать в войска только перед началом боевых действий.

25-мм зенитка Hotchkiss Mle 1938

В производство поступило два варианта 25-мм зенитных установок – легкий и тяжелый. Одна - 25-мм автоматическая пушка Hotchkiss Mle 1938 (Mitrailleuse de 25-mm sur affut universel Hotchkiss Modele 1938) устанавливалась и транспортировалась на одноосном лафете. Другая - Hotchkiss Mle 1939, представлявшая собой более тяжелое и устойчивое орудие для использования на стационарных позициях. Оба образца обладали одинаковыми баллистическими характеристиками и вполне соответствовали тогдашним требованиям.

Для 25-мм зениток существовало четыре типа снарядов 25x163 Hotchkiss Mle1938 – осколочный, осколочно-зажигательный, бронебойный и бронебойно-трассирующий. На дистанции 300 метров бронебойный снаряд массой 280 гр., с начальной скоростью 870 м/с, по нормали пробивал 30-мм броню. То есть в 1940 году данное орудие могло пробивать лобовую броню немецких бронемашин и легких танков, а также бортовую броню средних. Однако не стоит путать зенитку Mle 1938 с противотанковыми орудиями SA34/SA37, имевшими гораздо более мощный снаряд 25x194R.

Питание автомата осуществлялось с помощью рожкового магазина на 15 снарядов, вставлявшихся сверху. Данное решение ограничивало практическую скорострельность величиной 100—120 выстр./мин. Масса установки Mle 1938 в боевом положении составляла около 800 кг. Начальная скорость 262 г осколочного снаряда — 900 м/с. Эффективная дальность стрельбы — 3000 м. Досягаемость по высоте — 2000 м.

Существовали также модификации Mle 1939 и Mle 1940, имевшие различия в прицельных приспособлениях и станках. Незадолго до немецкого вторжения в мае 1940 года фирма «Гочкисс» выпустила небольшую партию спаренных 25-мм установок Mle 1940J. Производственные мощности фирмы «Гочкисс» накануне войны оказались не в состоянии удовлетворить запросы французской армии по объемам производства зенитных автоматов. В общей сложности французские вооруженные силы получили около 1000 25-мм зениток всех модификаций - несоизмеримо меньше, чем требовалось.

После падения Франции часть 25-мм автоматов осталась в руках вооруженных сил вишистов, часть использовалась зенитчиками свободной Франции на Ближнем Востоке, но подавляющее большинство уцелевших 25-мм пушек стала немецкими трофеями. Позже в большинстве своем они были включены в систему обороны Атлантического вала. Им присвоили индексы 2.5-cm Flak Hotchkiss 38 и 2.5-cm Flak Hotchkiss 39 и организовали во Франции выпуск снарядов. В конце войны многие 25-мм зенитки немцы устанавливали на грузовики и бронетранспортеры, а также использовали их в качестве легкого противотанкового оружия в оборонительных уличных боях.

Несмотря на развитую оружейную промышленность, французская зенитная артиллерия, как и вооруженные силы, в целом оказались не готовы к столкновению с германской военной машиной. Попавшие в руки немцев французские зенитки впоследствии использовались на второстепенных направлениях или передавались союзникам.

Незадолго до войны французское правительство заказало 700 37-мм автоматических зенитных пушек Schneider 37 mm Mle 1930. Как следует из обозначения, данное орудие было создано ещё в 1930 году, но ввиду отсутствия заказов со стороны собственных вооруженных сил строилось ограниченными партиями на экспорт.

37 mm Mle 1930

Незначительное число орудий приобрела Румыния. В 1940 году фирма «Шнейдер» успела передать военным всего несколько 37-мм зениток. Говорить об эффективности данных орудий сложно, так как они не оставили никакого следа в истории. Но, судя по техническим данным, это была вполне передовая для своего времени конструкция. Вес в боевом положении составлял 1340 кг, скорострельность – 170 выстр/мин, эффективная дальность – 3000 метров.

Первое французское 75-мм зенитное орудие Autocanon dе 75 mm MLE 1913 было разработано на базе легендарного полевого орудия 75 mm Mle. 1897. Орудия этого типа устанавливались на шасси автомобиля De Dion. Часть их дожила до Второй мировой и была захвачена вермахтом.

Во французской армии устаревшие 75-мм зенитные орудия обр. 1915 г. и обр. 1917 г. состояли на вооружении ещё в 1940 году. После начала строительства оборонительной «Линии Мажино» все эти зенитки сняли с зенитных позиций вокруг Парижа и разместили в бетонных казематах и капонирах как обычные полевые пушки. Но в начале 30-х годов, когда появилось новое поколение скоростных и высотных самолетов, французское командование решило вернуть в ПВО хотя бы часть орудий, подвергнув их модернизации. Стволы старых орудий обр. 1915 г. заменялись на более длинные, производства концерна «Шнейдер». Модернизированное орудие стало именоваться 75-мм обр. 17/34. Новый ствол значительно улучшил боевые характеристики и повысил потолок стрельбы.

В 30-х годах фирма «Шнейдер» выпустила новое зенитное орудие образца 1932 года. Эта зенитка стояла в бою на крестообразной площадке, а цапфы ствола располагались под ним, вблизи казенника. В 1940 году в войсках было 192 75-мм орудия нового образца. В 1936 годах на вооружение приняли ещё одну новую 75-мм зенитку, которая должна была стать самоходной. Модель 1932 года обслуживалась расчетом из девяти человек, делала 25 выстрелов в минуту и могла буксироваться со скоростью 40 км/час.


Захваченные немецкими войсками французские 75-мм зенитные пушки образца 1932 года.

После вторжения немцев во Францию французские генералы всё ещё не определились со своими 75-мм зенитками. Программа перевооружения была далека от завершения, многие пушки имели стволы образца 1897 года. Во время наступления вермахта в мае и июне 1940 года 75-мм зенитки не смогли оказать какого-либо влияния на ход боевых действий, немцы захватили огромное количество 75-мм зенитных орудий.

Старые модели были сняты со своих станин и отправлены на усиление обороны Атлантического вала, а новые орудия воевали в составе вермахта до окончания войны, в том числе отражая высадку союзников в Нормандии и борясь с британской и американской бронетехникой. В Германии различные модели французских зенитных орудий обозначались как 7.5 cm FlaK М.17/ 34(f), 7.5 cm FlaK M.33(f) и 7.5 cm FlaK М.36(f).

Италия

Про итальянские зенитные орудия в нашей военно-технической литературе не так много материалов. Возможно, это связано с незначительной ролью Италии в ходе Второй мировой войны, но тем не менее итальянские инженеры сумели создать, а промышленность произвести немало интересных образцов зенитного вооружения. Практически все известные итальянские зенитные орудия использовались в сухопутных сражениях.

В октябре 1931 года технический отдел Итальянской армии выпустил техзадание на разработку универсального противотанкового и зенитного автомата калибра 20-25-мм. Компания Бреда представила свой образец, разработанный на базе французского крупнокалиберного 13.2-мм пулемета Гочкисс Mle 1929. Автомат, получивший обозначение Canon mitrailleur Breda de 20/65 mod.35., унаследовал от Гочкисса газоотводную автоматику и использовал новейший швейцарский боеприпас 20х138В – самый мощный из существовавших 20-мм снарядов. Ствол длиной 1300 мм (65 калибров) обеспечивал снаряду, имевшему на дульном срезе скорость более 800 м/с, прекрасную баллистику. Питание осуществлялось из жесткой обоймы на 12 снарядов.

Универсальная 20-мм пушка 20/65 Breda Mod. 1935

Полигонные испытания показали, что бронепробиваемость на дистанции 200 метров достигает 30 мм гомогенной брони. Опытная партия универсальных 20-мм пушек Бреда, направленная в Испанию в рамках военной помощи националистам Франко, показала неплохую эффективность в борьбе с легкими советскими танками Т-26. Всего в Испанию в составе добровольческого экспедиционного корпуса было направлено 138 орудий.

Впоследствии эта автоматическая пушка получила широкое распространение в итальянских вооруженных силах и выпускалась на различных колёсных и тумбовых станках в одинарном и спаренном вариантах. В сентябре 1942 года в армии насчитывалось 2442 автомата Бреда 20/65 mod.35, 326 единиц на вооружении войск территориальной обороны и 40 автоматов было размещено на железнодорожных платформах, 169 штук приобрели на свои средства промышленные предприятия для защиты от воздушного нападения. Ещё 240 стволов имелось в ВМС. В 1936 году была разработана версия автомата Бреда, предназначавшаяся для установки на бронетехнику. Впоследствии активно применявшаяся в башенных установках танков L6/40, бронемашин АВ.40, 41 и 43.

Попытки применения Бреда 20/65 mod.35 в роли противотанкового орудия в Северной Африке, как правило, были мало результативны. 20-мм снаряды не могли пробить даже лобовую броню «крейсерских» танков «Крусейдер», не говоря уже о более защищённых «Матильдах».

После выхода Италии из войны большое количество 20-мм Бреда захватили немцы, эксплуатировавшие их под обозначением 2сm FlaK-282(i). Вермахтом использовалось свыше 800 итальянских 20-мм зениток. Эти орудия также активно поставлялись на экспорт в Финляндию и Китай. Во время китайско-японской войны автоматы применялись в качестве противотанковой артиллерии. В значимых объёмах итальянские МЗА имелись у британцев. Более 200 трофейных автоматов англичане передали югославским партизанам Тито.

К началу Второй мировой войны итальянская армия и флот столкнулись с тем, что принятые на вооружение 20-мм автоматы Бреда 20/65 Mod. 1935 по темпам производства сильно отставали от потребностей. Ввиду этого было принято решение закупить дополнительное количество выпускаемых на экспорт 20-мм пушек Cannone-Mitragliera da 20/77 фирмы «Скотти».

В отличие от зенитных установок Бреда в установке «Скотти» для питания был применён 60 зарядный барабанный магазин, что предопределило лучшую скорострельность. В баллистическом отношении оба орудия были равнозначными. Значительное количество Cannone-Mitragliera da 20/77 использовали немецкие войска в Северной Африке, но в самой Италии объёмы производства 20-мм зениток «Скотти» сильно уступали изделиям «Бреда». Общее количество поступивших на вооружение Италии автоматов «Скотти» оценивается в районе 300 штук.

В 1932 году на фирме «Бреда» на базе конструкции всё того же крупнокалиберного пулемёта «Гочкис» создали 37-мм зенитный автомат 37 mm/54 Mod. 1932. В первую очередь он предназначался для замены флотских 40-мм зениток QF 2 pounder Mark II. Моряков не устраивали: сложность конструкции, применение матерчатых лент и недостаточное могущество боеприпаса вкупе со скромными баллистическими характеристиками 40-мм британского зенитного автомата, созданного ещё в годы Первой мировой войны.

По баллистическим характеристиками 37-мм зенитный автомат «Бреда» превзошел британский «пом-пом», но само орудие оказалось откровенно неудачным. В силу большой вибрации точность автоматического огня была низкой. К моменту вступления Италии в войну в армейских подразделениях числилось лишь 310 орудий, еще 108 автоматов находилось на вооружении сил территориальной обороны. После разгрома итальянских войск в Северной Африке в конце 1942 года в армейских подразделениях имелось всего 92 37-мм зенитных орудия.

В 1926 году фирма «Ансальдо» предложила вооруженным силам 75-мм зенитное орудие. Однако испытания пушки затянулись, и она поступила на вооружение только в 1934 году. В конструкции орудия просматривалось влияние 76-мм зенитки британской фирмы «Виккерс». Орудие получило обозначение Cannone da 75/46 C.A. modello 34, в отечественной технической литературе оно чаще упоминается как «Зенитное орудие 75/46 обр. 34».

Зенитная батарея 75-мм орудий Cannone da 75/46 C.A. modello 34

Особыми достижениями орудие не блистало, но при этом вполне соответствовало своему назначению. Масса в боевом положении составляла 3300 кг. Снаряд весом 6,5 кг вылетал из ствола со скоростью 750 м/с. Орудие могло обстреливать цели, летящие на высоте до 8300 метров. Скорострельность – 15 выстр/мин. Несмотря на то, что оно уже не вполне справлялось с современной боевой авиацией, производство орудия продолжалось до 1942 года. Что объясняется относительно невысокой стоимостью и хорошей освоенностью в войсках. Но построили их немного, в 1942 году на боевой службе находилось всего 226 орудий. Тем не менее 75-мм зенитка успела отметиться в Африке и в СССР.

Итальянские зенитчики ведут огонь из 75-мм орудия по наземной цели

На дальность 300 метров бронебойный снаряд итальянского 75-мм зенитного орудия был способен пробить 90 мм броню. Несмотря на относительную немногочисленность, эти пушки очень часто применялись для обстрела наземных целей. В 1943 году, после капитуляции, все оставшиеся зенитки 75/46 были оприходованы немцами и продолжили службу под наименованием Flak 264(i).

В 1940 году в сухопутные части ПВО Италии начали поступать 90-мм зенитные орудия Cannone da 90/53. В отличие от устаревших 75-мм пушек новая зенитная артсистема при начальной скорости 10,3-кг снаряда 830 м/с могла поражать бомбардировщики на высотах до 10 км. Максимальная дальность – 17000 м. Скорострельность – 19 выстр/мин.

В 1939 году был выдан заказ на 1087 стационарных орудий и 660 буксируемых. Однако итальянской промышленности до 1943 года удалось сдать только 539 орудий, в том числе 48 переоборудованы для вооружения РТ САУ. В связи с тем, что орудие получилось не слишком лёгким - 8950 кг, с целью повышения подвижности зенитных подразделений ещё на этапе его проектирования предусматривалась установка на грузовое шасси. Точное количество построенных в Италии «грузовых» ЗСУ неизвестно, но по ряду оценок, их выпустили не больше сотни. В качестве шасси использовали тяжелые грузовики Lancia 3Ro и Dovunque 35.

Опираясь на немецкий опыт использования FlaK 18, итальянские 90-мм зенитки также использовались в качестве противотанковых или орудий полевой артиллерии, хотя и в меньших масштабах. На дальности 500 метров бронебойный снаряд по нормали пробивал 190 мм броню, а на 1000 метров – 150 мм.

Если с лёгкими танками итальянская пехота пусть и не без проблем ещё могла справиться, то первое столкновение итальянских войск с советскими танками Т-34 и КВ произвело на командование Экспедиционного корпуса (CSIR) сильное впечатление. Так появилась необходимость иметь на вооружении противотанковую самоходную установку, способную бороться с любым типом танков. Орудия калибра 75-мм были сочтены недостаточно мощными, поэтому выбор пал на Cannone da 90/53. Базой послужило шасси среднего танка M13/40. Новая ПТ САУ получила обозначение Semovente da 90\53.

Итальянская ПТ САУ Semovente da 90/53

В задней части находилась полуоткрытая рубка с 90-мм орудием, в передней - отделение управления, а между ними - двигатель. Угол горизонтального наведения орудия 40° в каждую сторону. Углы вертикального наведения: от -8° до +24°. Мощности орудия было достаточно для уничтожения любого советского танка, но боевая ценность САУ снижалась низкой защищенностью расчёта на поле боя от пуль и осколков. Таким образом, итальянская самоходка могла успешно действовать только из засады или находясь на заранее подготовленных позициях.

ПТ САУ Semovente da 90/53 предназначалась для вооружения противотанковых подразделений итальянского контингента разгромленного под Сталинградом, но попасть туда она не успела. В начале 1943 года фирма «Ансальдо» сдала военным 30 самоходок, которые свели в 5 дивизионов по 6 САУ и 4 командирских танка в каждом. Летом 1943 года итальянские ПТ САУ сожгли и подбили несколько американских «Шерманов» во время боевых действий на Сицилии. В ходе кратковременных, но жестоких боёв 24 самоходки с 90-мм орудиями были уничтожены, либо захвачены союзниками. После капитуляции Италии уцелевшие САУ захватили немецкие войска. В 1944 году самоходки Semovente da 90/53 участвовали в боях против англо-американских войск на севере страны. Та же участь постигла большую часть сохранившихся 90-мм буксируемых зенитных орудий. На протяжении всего 1944 года в распоряжении немецких войск находилось не менее 250 90-мм итальянских зенитных пушек под наименованием 9 cm Flak 41 (i).

Продолжение следует...

По материалам:
http://www.navweaps.com
http://zonwar.ru/index.html
http://alternathistory.com/neletayushchie-frantsuzskie-aviapushki-gochkiss-i-ko
http://www.navweaps.com/

topwar.ru

20-мм зенитная пушка FlaK 30/38 обр. 1930 г.

20-мм зенитная пушка FlaK 30/38 обр. 1930 г.

14.10.2007 18:35

История создания первых германских послевоенных (после Первой Мировой войны) зенитных автоматических пушек покрыта мраком тайны, поскольку до 1933 г. эти работы велись практически подпольно.

Сведения о первых германских зенитных автоматах можно найти, как это ни странно звучит, в советских архивах. Так, на НИАП на Ржевку под Ленинград в январе 1928 г. была доставлена из Германии 20-мм зенитная автоматическая пушка (или, как она станет именоваться позже – Flak 30).

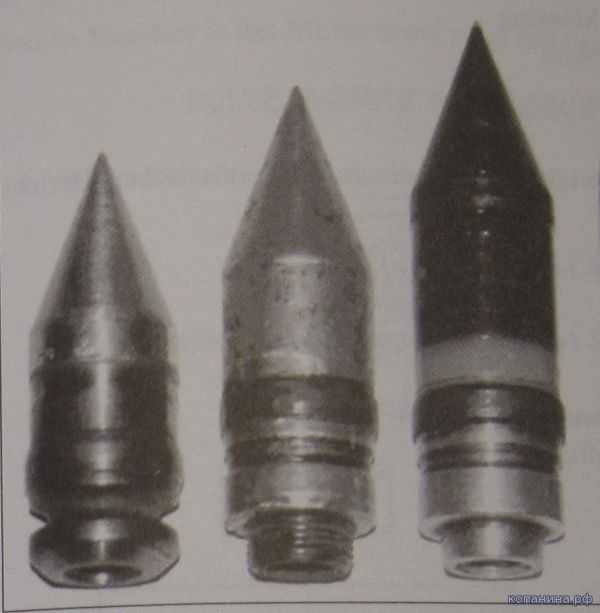

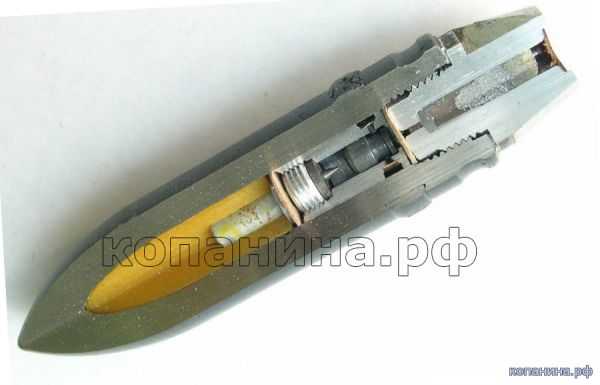

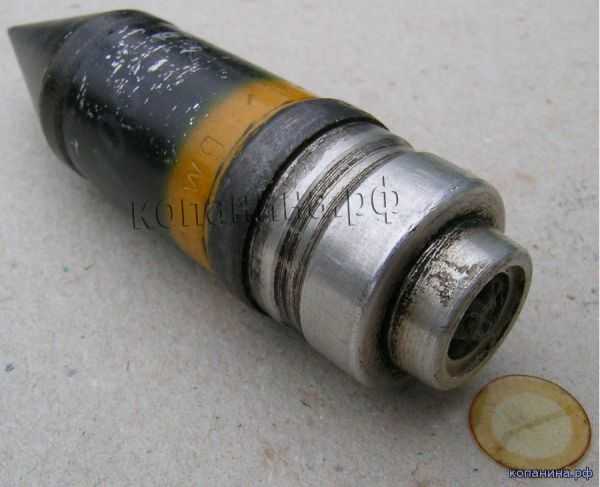

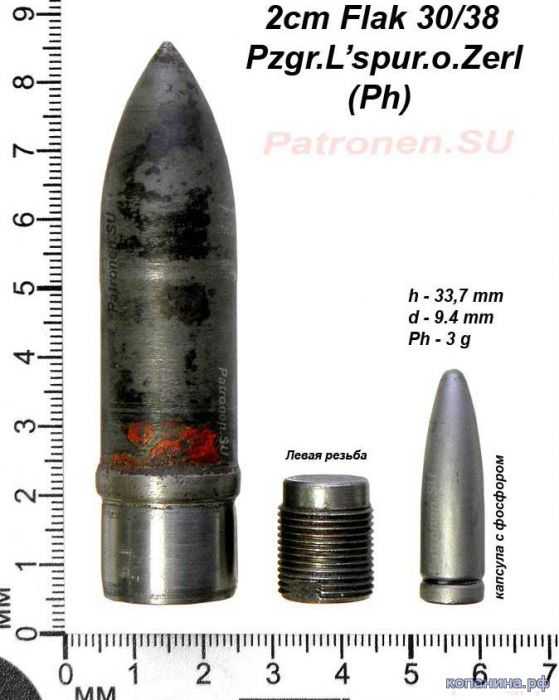

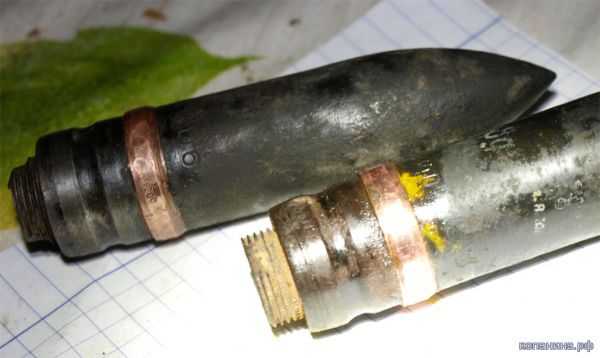

Вес ствола автомата составляла 21,18 кг. Вес снаряда – 189 г. Гильза весила 22 г, из которых 17 г приходились на порох и 5 г – на сгорающую оболочку гильзы. Стрельбы из этой пушки начались на НИАПе 22 марта 1928 г. При стрельбе периодически происходили отказы из-за неполного сгорания гильзы. Данных о дальнейшей работе над этой пушкой нет.

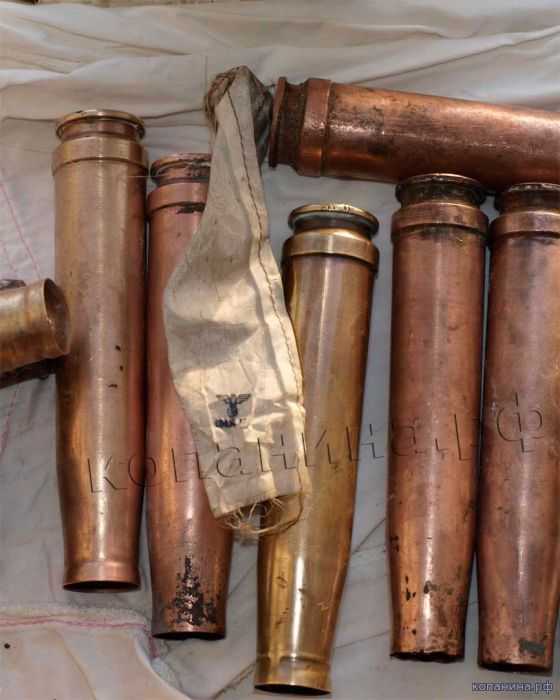

К слову сказать, по вопросу о плохо сгорающих гильзах – немцы до конца войны пытались доработать их. Принятие на вооружение такой гильзы существенно увеличило бы тем стрельбы автомата и упростило бы его конструкцию. И им это частично удалось – в 1944-45 гг. велись стрельбы сгорающими гильзами из 37-мм опытной автоматической зенитной пушки “Fliegendmaus”. Но довести до стадии серийного производства сгорающие гильзы немцы к маю 1945 г. не сумели.

28 августа 1930 г. с германской фирмой БЮТАСТ (подставной конторой фирмы “Рейнметалл”) было подписано соглашение о поставке в СССР среди других орудий 20-мм зенитной автоматической пушки. Фирма “Рейнметалл” поставило всю документацию на 20-мм зенитную пушку, два образца пушки и одну запасную качающуюся часть. Цена на 20-мм пушки “Рейнметалл” составляла 24 тысячи германских марок.

После испытания 20-мм пушка фирмы “Рейнметалл” была принята на вооружение под названием 20-мм автоматическая зенитная и противотанковая пушка обр.1930 г. Производство 20-мм пушки обр.1930 г. Было передано заводу №8 (г.Подлипки Московской области), где ей присвоили индекс 2К. Стволы пушек делал завод №92 (г.Горький), а передки – завод №13 (г.Брянск), ряд деталей поставляла фирма “Рейнметалл”.

Серийное производство пушек было начато заводом №8 в 1932 г. На этот год заводу был выдан план – 100 пушек. Завод изготовил всего 44 пушки, из них военпреды приняли лишь три. В 1933 г. план составил 50 пушек, предъявлено 30, сдана 61 (среди последних были и пушки 1932 г. изготовления). В итоге работники с завода им.Калинина (№8) не сумели справиться с производством пушки. На 1 ноября 1936 г. на вооружении РККА состояло тринадцать 20-мм пушек обр.1930 г. на колесных лафетах и восемнадцать 20-мм пушек обр.1930 г., установленных на автомобилях ЗИС-6. Кроме того, имелось 8 учебных пушек на колесных лафетах.

В Германии 20-мм автоматические пушки фирмы “Рейнметалл” были приняты на вооружение под наименованием 20-мм Flak 30. В Вермахт пушки стали поступать с 1934 г. Кроме того, 20-мм Flak 30 фирма “Рейнметалл” экспортировала в Голландию и Китай.

По результатам боевого применения 20-мм Flak 30 в Испании фирма “Маузер” провела ее модернизацию. Модернизированный образец получил название 20-мм Flak 38. Новая установка имела ту же баллистику и боеприпасы. Все изменения в устройстве были направлены на увеличение темпа стрельбы, который возрос с 245 выстр/мин до 420-480 выстр/мин.

Принцип действия механизмов автомата обр.38 остался прежним – использование силы отдачи при коротком ходе ствола. Увеличение темпа стрельбы было достигнуто за счет уменьшения веса подвижных частей и увеличения их скоростей движения, в связи с чем были введены специальные буферы-амортизаторы. Кроме того, введение копирного пространственного ускорителя позволило совместить отпирание затвора с передачей ему кинетической энергии.

Изменения в лафеты были минимальные, в частности была введена вторая скорость в ручных приводах наведения. Стоимость одинарной установки 20-мм Flak 38 составляла 6500 рейхсмарок.

В войска 20-мм Flak 38 начала поступать во второй половине 1940 г.

поступление 20-мм автоматов в Вермахт:

1939 год

95 шт.;

1940 год

863 шт.;

1941 год

873 шт.;

1942 год

2502 шт.;

1943 год

3732 шт.;

1944 год

5041 шт.;

1945 год

739 шт.

поступление 20-мм автоматов в Люфтваффе:

1939 год

1160 шт.;

1940 год

6609 шт.;

1941 год

11006 шт.;

1942 год

22372 шт.;

1943 год

31503 шт.;

1944 год

42688 шт.;

1945 год

6339 шт.

Зенитные пушки Flak-30 и Flak-38 были весьма широко используемым средством ПВО Вермахта, Люфтваффе и войск СС. Рота таких пушек (12 штук) входила в состав противотанкового дивизиона всех пехотных дивизий, такая же рота являлась составной частью каждого моторизованного зенитного дивизиона РГК, придававшегося танковым и моторизованным дивизиям.

О масштабах использования пушек Flak-30/38 говорит тот факт, что в мае 1944 г. сухопутные войска располагали 6 355 пушками этого типа, а обеспечивающие ПВО Германии части люфтваффе - более чем 20000 пушками калибра 20-мм. Легкие автоматические пушки Flak-30 и Flak-38 имели в принципе одинаковую конструкцию. Обе пушки устанавливались на легком колесном лафете, обеспечивающем в боевом положении круговой обстрел с наибольшим углом возвышения 90°. Автоматические построительные прицелы этих пушек вырабатывали вертикальные и боковые упреждения и позволяли наводить орудия непосредственно в цель. Входные данные в прицелы вводились вручную и определялись на глаз, кроме дальности, которая измерялась стереодальномером.

Тактико-технические характеристики 20-мм зенитной пушки FlaK 30/38:

масса в боевом положении: 450 кг;

масса в походном положении: 770 кг;

калибр: 20 мм;

длина ствола: 115 калибров;

угол возвышения: до 90°;

угол горизонтального обстрела: 360°;

теоретическая скорострельность: 280 выстр/мин;

практическая скорострельность: 120 выстр/мин;

досягаемость по высоте: 2200-3700 м;

дальность стрельбы: до 4800 м;

бронепробиваемость:

бронебойным снарядом на дальности 100 м и 800 м: 23-11.


Источники:
1. Широкорад А., "Бог войны Третьего Рейха", АСТ, Транзиткнига, 2003
2. Шунков В., "Вермахт", АСТ, 2003
