Морской дальний разведчик МДР-2 (АНТ-8).
Морской дальний разведчик МДР-2 (АНТ-8).
Разработчик: ОКБ Туполева
Страна: СССР
Первый полет: 1931 г.
В начале 1920-х годов в СССР приступили к восстановлению военно-морского флота. Однако построить большое количество крупных боевых кораблей молодому государству было не по силам. Упор сделали на развитие подводных лодок, торпедных катеров и морских самолетов, которые стоили относительно дешево и при этом позволяли достаточно эффективно решать оборонительные задачи. Уже в марте 1923 года прошла утверждение программа разработки целой гаммы гидросамолетов различного назначения. В 1925 году ее значительно расширили, включив несколько новых типов машин. Одним из них являлся тип — «разведчик открытого моря» (РОМ).
Предполагалось, что это будет летающая лодка с продолжительностью полета до 6 часов, крейсерской скоростью 150 км/ч и потолком 4500 м. Летом того же 1925 года создание РОМ поручили двум конструкторским коллективам. Под руководством Д.П.Григоровича в Отделе морского опытного самолетостроения (ОМОС) приступили к проектированию лодки смешанной конструкции, получившей обозначение МДР-1 или РОМ-1. В АГОС (авиация, гидроавиация и опытное строительство) ЦАГИ начались работы над цельнометаллическим МДР-2, который, как и все туполевские самолеты, получил второе название — АНТ-8.
Надо сказать, что поставленная задача являлась очень сложной. Еще никто в России не строил летающих лодок подобного класса, да и в мире за них брались немногие фирмы. Экспериментальная и технологическая база для таких конструкций в СССР отсутствовала. Григорович обладал весьма солидным опытом в области гидросамолетостроения, но все его предыдущие лодки были сравнительно небольшими одномоторными деревянными бипланами. Туполев взялся за создание морского самолета впервые, и, кроме того, его конструкторам предстояло решить существенно более сложные задачи, чем конкурентам из ОМОС. Передовая цельнометаллическая конструкция АНТ-8 обеспечивала меньший вес и большую прочность. Она обещала существенно улучшить эксплуатационные характеристики и ресурс самолета, ведь деревянная лодка весьма чувствительна к пребыванию в воде — она постепенно впитывает влагу, древесина набухает и гниет. Однако, как поведет себя в соленой морской воде советский кольчугалюминий, никто не знал.
Туполев двигался вперед очень осторожно. В январе 1926 года Управление ВВС (УВВС) и ЦАГИ заключили договор, по которому АГОС обязывался построить опытный образец разведчика под два мотора мощностью по 400-450 л.с. Сроки поставили достаточно жесткие, но уже в сентябре ЦАГИ обратился в УВВС с просьбой сдвинуть дату готовности опытной лодки на август 1928 года, что объяснялось чрезмерной загрузкой другими работами. В 1927 году военные пересмотрели программу морского самолетостроения, изменив количество типов машин и предъявляемые к ним требования. После этого УВВС изменило техническое задание, что вызвало очередную задержку в работе конструкторов.
В новый план вошел «морской разведчик открытого моря», предназначавшийся не только для дальней разведки на морском театре, но и для бомбометания. Поскольку самолету предстояло действовать в одиночку, то защитой от истребителей ему могли служить лишь скорость, которую потребовали довести до 200-210 км/ч и мощное стрелковое вооружение из 6-7 пулеметов. Продолжительность полета первоначально оставили прежней, но вскоре и ее подняли до 6-8 ч. Все это привело почти к удвоению полезной нагрузки. Параллельно в план вошел «торпедоносец открытого моря» в поплавковом и лодочном вариантах, с несколько большей боевой нагрузкой, но меньшим запасом топлива.
Туполев решил совместить все функции в одной машине, названной МРТ-1. За прототип взяли немецкую пассажирскую летающую лодку Рорбаха «Ромар» с тремя моторами BMW.VI. Это был передовой по тому времени самолет — цельнометаллический свободнонесущий моноплан. МРТ-1 по расчетам получался немного меньше «Ромара» и в полтора раза легче, но при этом вдвое тяжелее знаменитой лодки Клода Дорнье «Валь». Рассматривались три варианта мотоустановки: три BMW.VI по 600 л.с, два перспективных отечественных М-13 по 720 л.с. или три М-14 (усовершенствованный М-5 — советский «Либерти») по 500 л.с. Из них реально существовал только BMW.VI. Оперативно был сделан эскизный проект, который предложили на рассмотрение Научно-техническому комитету (НТК) УВВС в 1927 году.
По плану опытного строительства ЦАГИ предписывалось закончить проектирование МРТ-1 к апрелю 1928 года, к маю следующего года построить опытный самолет, а в сентябре 1930 года уже предполагалось получить головную серийную машину. В 1928 году НТК уточнил требования к этой летающей лодке, проходившей уже под обозначением РТОМ-1. По-видимому, рассматривался только один вариант — с тремя BMW.VI. Для него более подробно расписали размещение оборудования и вооружения, функции членов экипажа. Появились и требования, выглядящие сегодня весьма забавно, например, самолет следовало укомплектовать съемной мачтой с парусом. Надо сказать, что многие члены НТК считали, что машина не сможет одинаково успешно выполнять функции разведчика и бомбардировщика-торпедоносца. В конечном итоге 16 октября 1928 года Комитет постановил исключить из задания все упоминания о разведке. На этом, видимо, история МРТ-1 и закончилась.
Но недаром те годы славились грандиозностью планов. В том же месяце появилось задание на еще больший гидросамолет — «морской тяжелый бомбардировщик-торпедоносец» (он же «морской бомбардировщик-торпедоносец тяжелого типа») МТБТ. В его арсенал предусматривалось ввести две торпеды по 1200 кг или две 1000-кг бомбы, а полезную нагрузку приблизить к 4 т. Туполев отработал предложения по этой машине, в результате возник проект четырехмоторного АНТ-11, однако к его реализации так и не приступили.
Время шло, и заместитель начальника ВВС Я.И.Алкснис вынужден был печально констатировать: «…Опытное и серийное производство морских самолетов лодочного типа у нас, к сожалению, продолжает оставаться в зачаточном состоянии из-за недостатка конструкций, базы для опытного строительства и конструкторских сил». Для того чтобы обеспечить флот дальними разведчиками, в Италии пришлось купить две партии лодок «Валь». Но эта машина, созданная еще в 1919 году, даже после неоднократных модернизаций постепенно устаревала. Более современными считались лодки Рорбаха и начиная с апреля 1928 года, советские представители стали добиваться организации производства его самолетов СССР. Алкснис предлагал в сотрудничестве с немцами создать в нашей стране мощное КБ с опытным заводом, специализированное на морской авиации. Туполев отстаивал другую позицию. На одном из совещаний он говорил: «Покупать можно только зарекомендовавший себя в неоднократных перелетах образец, т.е. машину вчерашнего, а не сегодняшнего дня… Пока образец будет внедряться в наше производство, пройдет минимум два года, и в результате — серия покойников, а не машин сегодняшнего дня. Выход один — необходимо развивать свои оригинальные конструкции, идя путем опытов и анализируя этот опыт.»
Андрей Николаевич упорно утверждал, что начинать надо со сравнительно небольших, чисто экспериментальных лодок, отрабатывая на них методики проектирования, технологию и параллельно создавать производственную базу. (В качестве временной меры он предложил поставить на поплавки сухопутный ТБ-1 и быстро предоставить флоту пусть не очень мореходный, но достаточно современный разведчик, бомбардировщик и торпедоносец). В конце концов Туполев получил согласие заказчиков на создание опытной машины. В дальнейшем она носила разные названия: АНТ-8, экспериментальный разведчик ЭР, морской экспериментальный разведчик МЭР, разведчик открытого моря РОМ и просто «самолет 8» или «самолет Щ». Характеристики самолета были близки к исходному заданию 1925 года, и для УВВС он сохранял обозначение МДР-2.
Чтобы ускорить работы, решили использовать консоли крыла от самолета Р-6 (АНТ-7). Лодку собирались оснастить задним съемным реданом, позволявшим устанавливать его под разными углами. Это отчасти заменяло исследования в гидроканале, который построили в ЦАГИ только весной 1930 года. В ноябре 1928 года ЦАГИ представил УВВС проект соглашения о постройке опытного самолета и отдельных его узлов для статиспытаний. В начале следующего года поступил ответ с приложением уточненного задания. Из него следовало, что ВВС все-таки рассматривают МРД-2 как боевой самолет, хотя и временный («переходный»). В отношении его оборудования и вооружения комбинировались требования заданий 1925-го и 1927 годов, причем полезную нагрузку подняли до 1500 кг, включив в нее торпеду. Наконец, в июле 1929 года был заключен договор, и началось непосредственное создание самолета. Общее руководство проектированием АНТ-8 осуществлял А.Н.Туполев, а ведущим инженером назначили И.И.Погосского. Он же руководил конструированием лодки. Другими узлами занимались: В.М.Петляков (крыло), Н.С.Некрасов (оперение), Е.И.Погосский (мотоустановка).
Первоначальные расчеты делались под два мотора М-34, которые только начали проектировать в ЦИАМ. Однако туполевцы быстро поняли, что их не дождаться, и переориентировались на BMW.VI. По размерам и весу АНТ-8 примерно соответствовал «Валю», а по схеме был подобен лодкам фирмы «Рорбах». Он являлся свободнонесущим высокопланом с крылом, установленным непосредственно на фюзеляже. Два двигателя с толкающими винтами размещались на высоких стойках над центропланом. Лодка была двухреданная со слабо выраженным задним реданом и имела довольно необычную форму поперечного сечения днища — сильно килеватую с вогнутыми участками у оси симметрии и бортовых скул. Подкрыльные поплавки выполнялись несущими, т.е. не только обеспечивали поперечную остойчивость, но брали на себя часть веса самолета на плаву.
Параллельно с военным вариантом АНТ-8 разрабатывался гражданский. Руководство «Добролета» сочло возможным использовать этот самолет на больших реках и на линиях вдоль морского побережья. В июне 1929 года ЦАГИ получил от него требования к пассажирской лодке. Они в целом были близки к данным АНТ-8, однако полезную нагрузку следовало поднять до 1600 кг, а продолжительность полета уменьшить до 5,5 ч. В июле заказчику уже представили эскизный проект, по которому гражданский вариант отличался от военного только внутренней компоновкой лодки и оборудованием. Чуть позже возникла мысль использовать пассажирский АНТ-8 в Охотском море, для чего нужна была дальность порядка 1500 км. Туполев пообещал спроектировать для этого новое крыло, вмещающее до 1750 кг бензина (в баках старого находилось 1600 кг). Но в конце года работы по гражданскому варианту приостановили, отдав приоритет разведчику.
Однако и по нему сроки не выдержали. Лишь в апреле 1930 года предъявили полноразмерный макет самолета. Комиссия его забраковала, приложив длинный список претензий. Их устранили к 14 июля, и повторное рассмотрение макета прошло успешно. Но уже 26 июля нагрянула новая комиссия, которая постановила, что по размещению вооружения и оборудования самолет уже не соответствует современным требованиям. Представители ЦАГИ с этим согласились и впоследствии смогли исправить все наиболее важные дефекты.
К тому времени стало ясно, что МДР-1 Григоровича не удался. Оба его варианта, РОМ-1 и РОМ-2, проходившие испытания в 1927-1929 годах, не имели успеха. УВВС просило ускорить постройку АНТ-8, чтобы в сентябре начать его летные испытания. Но сборку машины завершили лишь к 1 декабря. В конце того же месяца ее разобрали и отправили на гидробазу ЦАГИ в Севастополе. Для проведения испытаний Туполев пригласил летчика С.Т.Рыбальчука. Ранее он облетывал лодки Григоровича — МДР-1, МР-3 и МР-5, а также некоторые иностранные машины и считался очень хорошим пилотом, спокойным, уравновешенным, никогда не торопящимся.
30 января 1931 года после нескольких рулежек Рыбальчук впервые поднял АНТ-8 в воздух.
Заводские испытания продолжались недолго — общий налет составил 3 ч. 47 мин. и лодку быстро выставили на государственные. Они проходили с 15 февраля по 20 марта. 25 полетов выполнил Рыбальчук, кроме него, летали строевые летчики, в том числе начальник ВВС Черного моря В.К.Лавров. Была выявлена недостаточная поперечная остойчивость самолета — на воде он попросту заваливался на крыло. Испытания прервали, и машину вернули в ЦАГИ на доработку.
В феврале, так сказать «задним числом», в НТК прошло обсуждение проекта АНТ-8. Общую схему самолета признали прогрессивной. Размещение двигателей позволяло за счет их «разнотяга» улучшить маневренность на воде (в отличие от тандемных мотоустановок самолетов «Валь» и РОМ-1), но исключало доступ к ним в полете, что при тогдашней низкой надежности моторов считалось немаловажным. Высоко расположенное хвостовое оперение не подвергалось ударам волн. А вот прочность крыла при перегрузочной массе сочли недостаточной. Запас бензина и масла оказался на треть меньше предусмотренного заданием.
Испытывавшие МДР-2 летчики в первую очередь сравнивали его с хорошо знакомым им «Валем» (у нас обозначавшимся ДВ). На вооружении морской авиации на Балтике и Черном море имелись две модификации этой машины — 1925 года с моторами «Lorraine-Dietrich» и 1927 года с BMW.VI (этих было большинство). Туполевская лодка оказалась несколько проще в пилотировании, доступнее для летчиков средней квалификации, ее вооружение сочли более сильным, а зоны обстрела были распределены рациональнее. По скоростному диапазону МДР-2 и ДВ примерно равны, а по скороподъемности «Валь» выигрывал. На воде АНТ-8 вел себя плохо, на рулежке не слушался пилота. Писали, что лодка «вертлява». На одном моторе рулить было просто невозможно — самолет переходил в циркуляцию. Толстое крыло мешало обзору из пилотской кабины. Выявилась вибрация передних подкосов стабилизатора в полете.
Кроме увеличения объема поплавков или их разноса по крылу, комиссия по испытаниям потребовала доработать подкосы стабилизатора, установить добавочные бензо- и маслобаки, увеличить количество водонепроницаемых отсеков, предусмотреть подвеску двух бомб по 250 кг вместо четырех по 82 кг. В заключение комиссия сделала вывод, что МДР-2 по летным данным примерно равен «Валю», а по вооружению и оборудованию — лучше. После замены поплавков он мог рассчитывать на принятие на вооружение ВВС РККА.
Но на горизонте вновь возник опасный конкурент. Весной 1931 года началась постройка новой летающей лодки МДР-3 конструкции И.В.Четверикова. Она была больше и тяжелее, чем МДР-2, лучше соответствуя представлениям военных о дальнем морском разведчике и бомбардировщике. В итоге на отчете об испытаниях АНТ-8 появилась резолюция начальника УВВС Алксниса: «Решение вопроса о введении на вооружение отложить до окончания испытаний и проверки технических изменений, до получения результатов испытаний МДР-3…»
И все же подготовку к серийному производству АНТ-8 начали. И военный, и гражданский варианты должен был выпускать завод № 31 в Таганроге. Там собирались освоить сразу три частично унифицированные машины: сухопутный «крейсер» Р-6, пассажирский АНТ-9 и АНТ-8. В мае 1931 года полноразмерный макет пассажирского варианта лодки предъявили комиссии из представителей НИИ ВВС, ГУ ГВФ, авиапромышленности и ЦАГИ. Макет одобрили, высказав лишь ряд мелких замечаний. 10 мая установили сроки сдачи рабочих чертежей на завод (для обеих модификаций) — с 1 августа 1931 года по 1 января 1932 года. Опытную пассажирскую машину решили не строить, уповая на ее большое сходство с военным вариантом. На серийных лодках крыло собирались опустить на 300 мм и в июне 1931 года это решение согласовали с УВВС.
В опытный АНТ-8 внесли ряд усовершенствований, в т.ч. увеличили поплавки и руль направления. Осенью того же года самолет вновь вышел на испытания. Так как еще 12 июля Рыбальчук погиб в катастрофе на АНТ-9 и теперь на МДР-2 летали Б.Л.Бухгольц, М.М.Громов и от НИИ ВВС Н.Г.Кастанаев. Лодку испытывали на взлет и посадку с волны, в полетах с перегрузочной массой, при одном выключенном моторе и т.д. Так как в результате доработок вес машины возрос, то ее летные данные упали. Прежде всего, ухудшилась скороподъемность, которая вышла даже за рамки задания 1925 года. Увеличились разбег и пробег. В перегрузочном варианте, с бомбами и балластом, скорость не превышала 197 км/ч. Новая лодка превосходила устаревший «Валь» лишь в мореходности и оборонительном вооружении, зато уступала по обзору и бомбовой нагрузке, была более строгой в управлении, имела значительно большую взлетную и посадочную скорости. Через год-полтора, когда могли выйти первые серийные машины, МДР-2 оказались бы полностью устаревшими. Исходя из этого, комиссия по испытаниям, руководимая В.К.Лавровым, посчитала принятие его на вооружение излишним.
Впоследствии точка зрения на целесообразность внедрения МДР-2 в производство несколько раз менялась. Так, в 1932 году вновь встал вопрос о его серийном выпуске. Произошел обмен мнениями о доработке опытного образца в эталон для серии. Очевидно, это объяснялось неудачей МДР-3, страдавшего от бафтинга. «Вали» старели, а замены им отечественная промышленность предложить так и не могла. Но вновь чаша весов склонилась к доводке МДР-3.
В том же 1932 году планировали большой перелет на АНТ-8 по трассе Северного морского пути. Машина должна была пройти по маршруту от Архангельска до Уэлена, а затем через Петропавловск-Камчатский и Охотск долететь до Николаевска-на-Амуре. По дороге намечалась аэрофотосъемка. Однако осуществить перелет не удалось. Сам же АНТ-8 так и остался экспериментальной машиной — первой ласточкой отечественного цельнометаллического гидроавиастроения.
ЛТХ:
Модификация: МДР-2(АНТ-8)
Размах крыла, м: 23,70
Длина, м: 17,03
Высота, м: 5,67
Площадь крыла, м2: 83,96
Масса, кг
-пустого самолета: 4560
-нормальная взлетная: 6665
-максимальная взлетная: 6920
Тип двигателя: 2 х ПД BMW-VI (М-17)
-мощность, л.с.: 2 х 680
Максимальная скорость, км/ч
-у земли: 202
-на высоте: 186
Крейсерская скорость, км/ч: 178
Практическая дальность, км: 1062
Продолжительность полета, ч: 5
Макс. скороподъемность, м/мин: 143
Практический потолок, м: 3580
Экипаж: 3
Вооружение: два спаренных 7,62-мм пулеметов ДА-2 на обычной носовой и перекатной с одного борта на другой задней турелях, один 7,62-мм пулемет ДА устанавливался в кабине командира корабля на подвижном шкворне.
Бомбовая нагрузка: на наружной подвеске до 900 кг бомб.

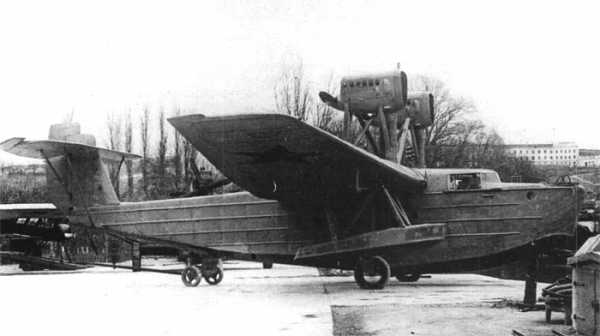

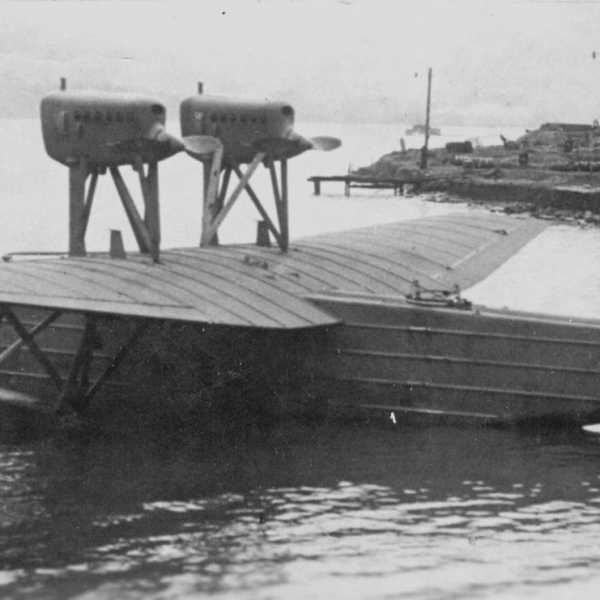

МДР-2 (АНТ-8) на гидробазе ЦАГИ в Севастополе. 1931 г.

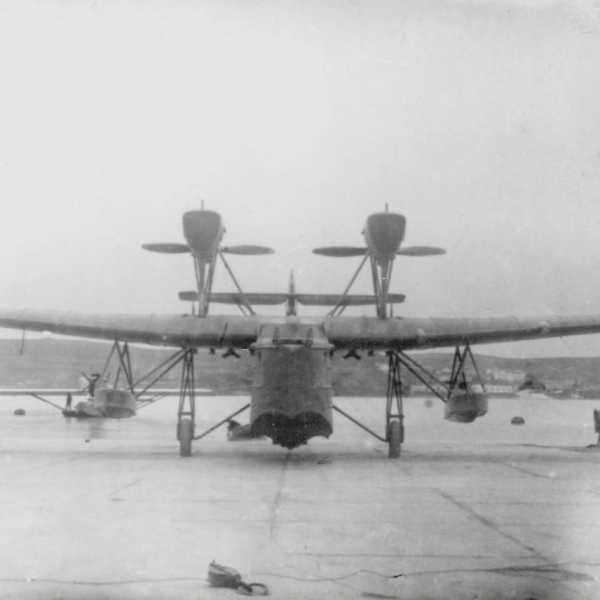

МДР-2 (АНТ-8) на госиспытаниях.

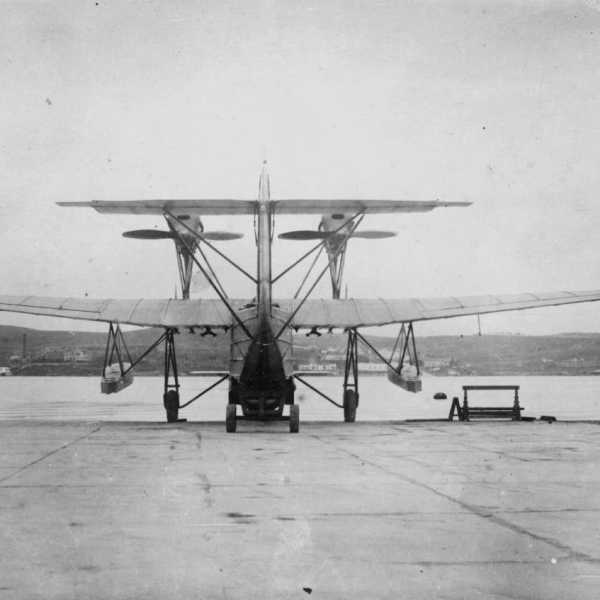

МДР-2 (АНТ-8) на госиспытаниях.

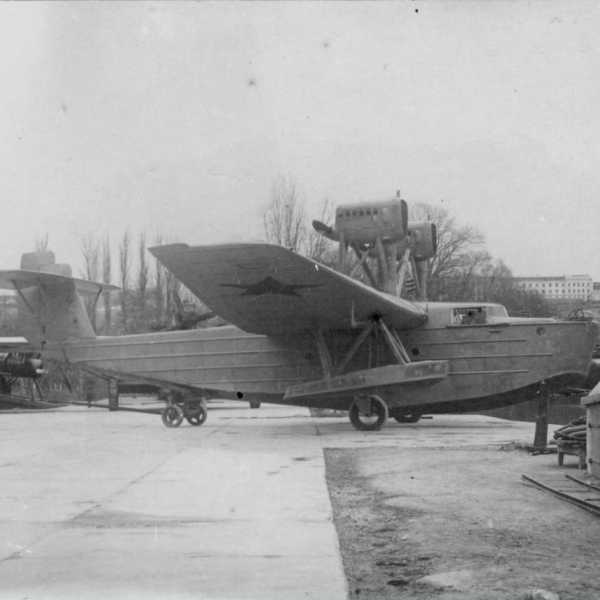

МДР-2 (АНТ-8). Севастополь. 1931 г.

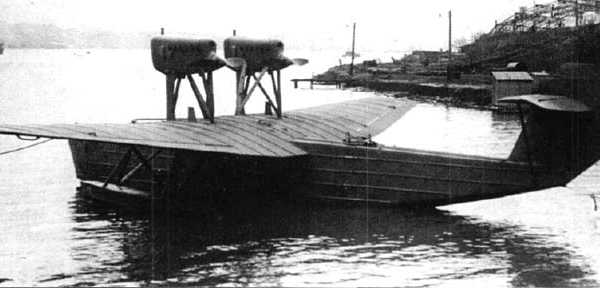

Первый полет летающей лодки МДР-2 (АНТ-8). Экипаж С.Т.Рыбальчука.

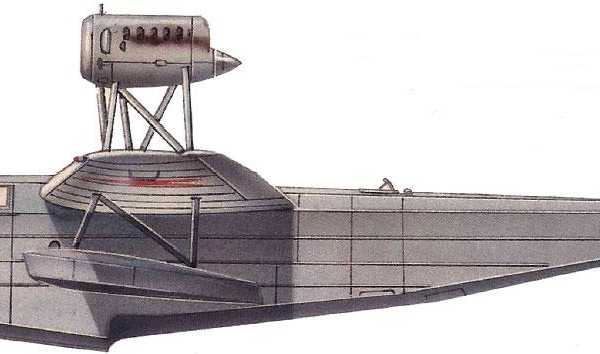

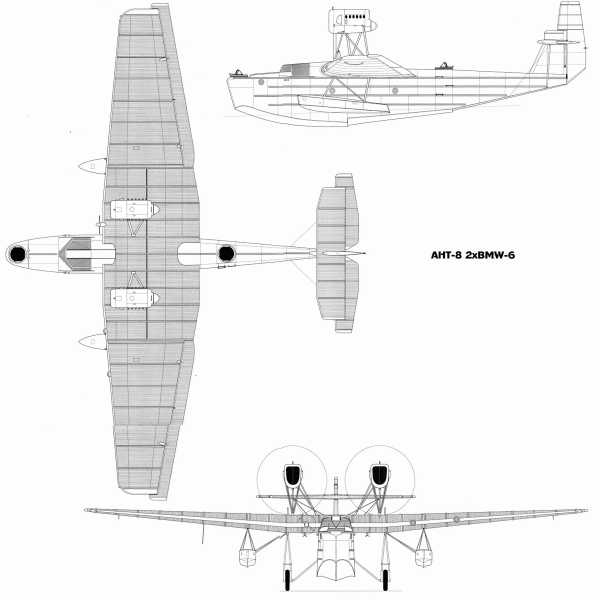

МДР-2 (АНТ-8). Рисунок.

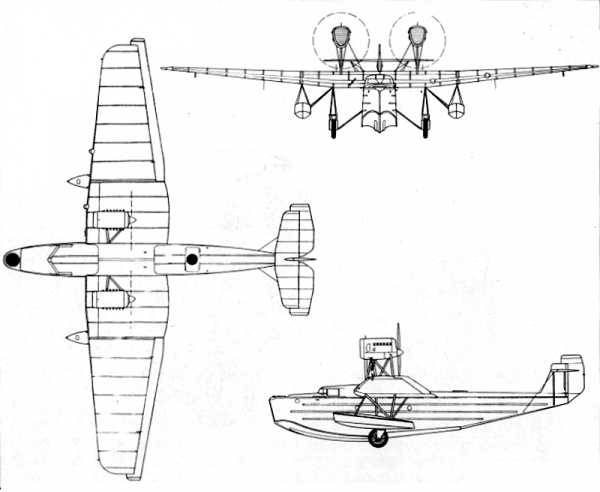

МДР-2 (АНТ-8). Схема.
.
.
Список источников:
В.Б.Шавров. История конструкций самолетов в СССР до 1938 г.
Б.Л.Симаков. Самолеты страны Советов. 1917-1970.
Энциклопедия-справочник. Самолеты страны Советов.
Г.Ф.Петров. Гидросамолеты и экранопланы России 1910-1999.
Максимилиан Саукке. Самолеты Туполева. АНТ-1 — АНТ-15.
Авиация и Время. Вадим Егоров, Владимир Котельников, Владимир Ригмант. Первая летающая лодка Туполева.
Крылья Родины. Николай Якубович. Первый отечественный цельнометаллический гидроплан.
Авиационный форум Prop&Jet. Архивные фото.
xn--80aafy5bs.xn--p1ai
Морской дальний разведчик МДР-2(АНТ-8)
Самолет являлся цельнометаллической двухмоторной летающей лодкой. В составе конструкции были два несущих поплавка и свободнонесущее крыло.Экипаж – 5 человек: передний стрелок, командир, два пилота и задний стрелок. Размещение экипажа следующее: первую кабину занимал передний стрелок, вторую – командир, далее размещалась кабина пилотов, а за центральной частью – кабина заднего стрелка.
Фюзеляж выполнен по типу двухреданной лодки, разделялся на пять отсеков водонепроницаемыми перегородками, которые закрывались герметичными люками.
В поперечный набор входили 27 основных и 15 промежуточных шпангоутов. Кильбалка, кильсоны, скулевые профили и стрингеры входили в состав продольного набора. Ниже ватерлинии обшивка самолета была выполнена из кольчугалюминия, толщина обшивки – 1,5 мм. По верху палубы от крыла до киля разместили продольные профили.
Крыло трапециевидной формы, в его состав входили две отъемные части, которые позаимствовали у самолета Р-6. Законцовка и носок центроплана съемные. Обшивка крыла гофрированная, ближе к лодке она более толстая для предотвращения продавливания в морском режиме.
Для перемещения самолета из ангара в точку погружения его на воду применялось перекатное шасси. В его состав входили две опоры, которые включали по одному колесу.
Самолет оснащался двумя моторами-толкателями «БМВ-VI», установленными на стойках выше плоскостей. 30 января 1931 года летчик С.Рыбальчук впервые поднял новый самолет в воздух. Вооружение АНТ-8 включало два пулемета ДА-2, кроме того, предусматривалась возможность размещения на внешней подвеске под крыльями до 900 кг бомбовой нагрузки.
Параллельно с военным вариантом АНТ-8 разрабатывался гражданский. Руководство «Добролета» сочло возможным использовать этот самолет на больших реках и на линиях вдоль морского побережья. В июне 1929 г. ЦАГИ получил от него требования к пассажирской лодке. fishki.net
