Поликарпов И-152. Истребители Поликарпова. Часть 1

Поликарпов И-152

Хотя новые истребители И-152 были оборудованы более мощным двигателем М- 25В, однако некоторые их летные характеристики стали фактически даже ниже таковых у И-15. Если И-15 набирали высоту 5000 метров за в 6,1 минуты, у И-152 это занимало уже 6,7 минуты, а потолок снизился с 9800 метров до 9300 метров. Одной из причин такого снижения характеристик был тот факт, что конструкция И-152 была боле прочной и соответственно более тяжелой, чем у И-15 – сухой вес самолета увеличился на 350 кг. И-152 были быстрее в горизонтальном полете и на пикировании чем И-15, но это было далеко не самым важным в маневренном воздушном бою того периода – «dogfighting». Обзор для пилота во время старта и рулежки по земле был лучше, чем у И-15, благодаря традиционной бипланной конфигурации крыла. Но, большинство пилотов летавших на И-152 жаловалось, что его маневренность и чувствительность управления стала даже ниже чем у И-15.

Опытный ЦКБ-3бис получил козырек кабины, аналогичный тому, который использовался ни И-16 и прицел ПАК-1. Окошко в гарготе позади кабины на серийных И-152 было удалено.

И-15

И-152

ЦКБ-3бис

И-152

И-152 был запущен в серийное производство осенью 1937 года сначала на авиазаводе №21 в Горьком, а затем на авиазаводе №1, в Москве. До того момента как его серийное производство завершилось, вначале 1939 года, было выпущено 2408 истребителей И-152.

Между опытным ЦКБ-3бис и серийным И-152 имелся целый ряд различий. Так, например капот серийного И-152 был снабжен регулируемыми створками системы охлаждения. Если прототип оснащался прицелом ПАК-1, то на серийных И- 152, вернулись к прицелу ОП-1, такому же который использовался ранее на И-15. Передний угловатый козырек кабины был заменен более округлым, лучше подходящим для массового производства.

Зеркало заднего вида, установленное на правой стороне верхнего крыла ЦКБ-3бис на И-152 было удалено также как, и малые окошки в гарготе, позади кабины пилота. Если опытный ЦКБ-3бис имел прямой край дверцы для облегчения посадки пилота в кабину, то на И-152 верхний край дверцы был несколько скошен назад. За креслом пилота была установлена броневая спинка толщиной 9 мм – усовершенствование, вытекающее из опыта воздушных боев истребителей И-15 в Испании.

Опытный ЦКБ-3бис оснащался радиостанцией и антеннами, в то время как большинство И-152 не имело радиостанций и соответственно антенных мачт на верхних поверхностях крыла. Немногие из серийных И-152 имевших радиостанции. можно было легко идентифицировать по небольшой стойке радиоантенны, на вершине стабилизатора; однако, на них не имелось мачт радиоантенны, установленных на верхнем крыле.

Опытный ЦКБ-3бис был оборудован хвостовым колесом, но на серийных И-152 вернулись к традиционной хвостовой опоре, которая на ранних серийных И-152 была больших размеров. Позже, размеры лыжи был уменьшены, и хвостовой костыль стал очень похожим на тот, который использовался на И-15.

Предсерийный И-152, испытывавшийся в НИИ ВВС. Самолет не имел никаких обозначений, кроме белого номера «68», грубо нарисованного па вертикальном хвостовом оперении.

И-152 ранних производственных серий, номер – «5» (красного цвета) в полете. Тактический номер имел обводку светло- желтого цвета. Этот истребитель оборудован хвостовой лыжей. Самолет также имеет радиостанцию РСИ-3, хорошо видна одна из антенных мачт, установленная ни вершине стабилизатора.

ЦКБ-3бис имел стабилизатор меньшей площади и руль с более заостренным кончиком, в то время как серийный И-152 имел более высокий стабилизатор и руль, более закругленной формы чем у прототипа.

Вооружение И-152 осталось тем же самым что и на И-15 – четыре пулемета ПВ-1, калибра 7,62 мм. Опытный ЦКБ-3бис не имел никаких приспособлений для подвески дополнительного вооружения, но все И- 152 получали по два бомбодержателя под каждым нижним крылом, на которые могли подвешиваться авиабомбы.

Данный сильно поврежденный И-152, был захвачен венгерски ми войсками нa Украине и привезен в Будапешт, где стал частью экспозиции выставки советских военных трофеев, проведенной к мае 1942 годи в венгерской столице. У самолета отсутствуют многие детали, включая элероны.

Один из многих И-152, захваченных почти неповрежденными в период первых недель операции «Барбаросса». Прицел ОП-1 снят для изучения. Законцовка стабилизатора окрашена в желтый цвет, самолет песет белую цифру «8» па руле направления.

Поликарпов И-5

Поликарпов И-15

Детали конструкции истребителя И-5

И-15бис (И-152)

Поликарпов И-153

Таким образом, И-152 мог нести следующую бомбовую нагрузку – две бомбы калибра 50 кг, четыре – 25 кг или восемь – 10 кг. Типы бомб – АО- 10, А0-20М или бомбы ФАБ-50М, или ЧАБ- 25, АОЧ-15 (химические). Вместо бомб, на те же бомбодержатели могли подвешиваться два 80 литровых дополнительных топливных бака. Эти четыре бомбодержателя могли быть заменены четырьмя направляющими для реактивных снарядов РС-82.

В ходе боев Великой Отечественной войны во многих авиационных полках, имевших на вооружении И-152, с самолетов снимались обтекатели колес шасси и кок воздушного винта В-25. В зимние месяцы на самолеты устанавливались посадочные лыжи различных типов. В большинстве случаев лыжи устанавливались с лентами-растяжками, крепящимися к фюзеляжу и капоту двигателя. Другая фронтовая модификация состояла в том, что стандартная хвостовая опора часто заменялась хвостовым колесом, использовавшимся на И-153. Эти хвостовые колеса снимались с разбитых И-153.

Истребитель И-152, красная «восьмерка», был захвачен наступающими немецкими войсками. На вертикальном стабилизаторе нарисована желтая свастики. Этот самолет необычен тем, что у него нижняя поверхность консоли левого верхнего крыли окрашена не в светло-голубой цвет, а в зеленый.

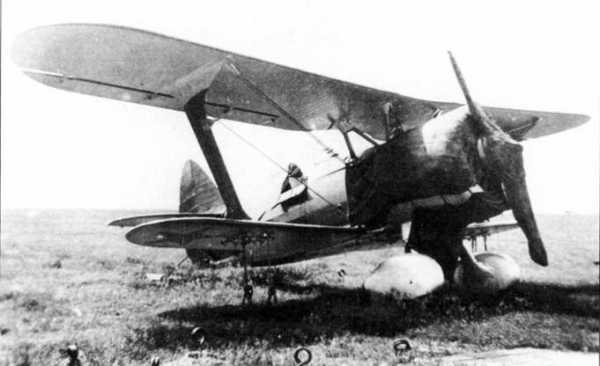

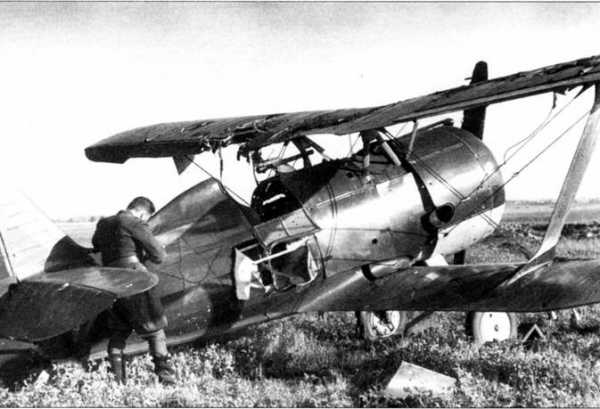

Брошенный истребитель И-152, который немцы захватили на украинском аэродроме летом 1941 года. С захваченных немецкими войсками неповрежденных советских истребителей сразу же демонтировался прицел ОП-1, для того, чтобы предотвратить их дальнейшее боевое использование. Это стало стандартной практикой среди немецких солдат. Данный самолет не имеет тактического номера.

Большинство И-152 поставлялись с заводов окрашенными в оливково-зеленый цвет (верхние поверхности) и светло-голубой цвет (нижние поверхности). В то время, значительное количество красителей, использовавшихся в советской авиационной промышленности импортировалось из Германии и, в результате, цвета, используемые для окраски советских довоенных истребителей, были очень похожи на те, которые использовались и для немецких самолетов. До лета 1941 года, знаки национальной принадлежности наносились на верхней части верхнего крыла и нижней – нижнего крыла, а также на фюзеляже. В этот период красная звезда имела вписанный в нее черный круг и тонкую черную окантовку. Внутренние стойки обычно окрашивались в евегло-голубой цвет, хотя некоторые машины имели внутренние стойки темно-зеленого цвета. Тактический номер обычно наносился на руле и имел окантовку светло-желтого цвета. Имелось множество вариантов написания цифр тактических номеров, использующихся в различных авиационных полках, которые имели на вооружении истребители И-152.

22 июня 1941 года, в момент нападения немецких войск на Советский Союз, большое количество советских истребителей стояло в открытую своих аэродромах, что позволило легко вывести их из строя в результате бомбардировки даже мелкими осколочными бомбами SD-2. В первый день операции «Барбаросса» па земле было уничтожено около 1,5 тыс. самолетов.

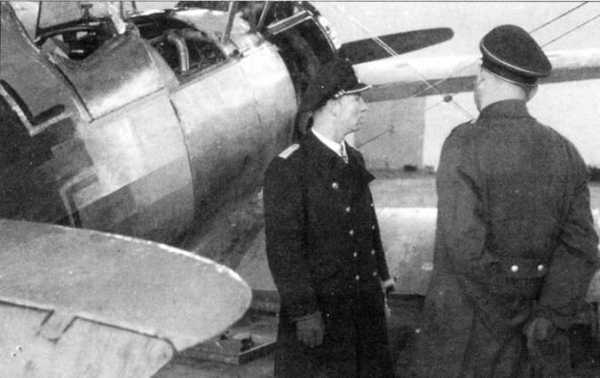

Этот И-152 (окрашенный полностью в светло-серый цвет), использовался как статическое наглядное пособие па немецкой военно- морской базе. Часть панелей фюзеляжи, а также прицел ОП-1 отсутствуют, ни борту фюзеляжа грубо нарисован немецкий балочный крест (Balkenkreuz).

В начале Великой Отечественной войны ряд И-152, нес двухцветную камуфляжную окраску. Некоторые самолеты имели оливково-зеленую/светло-зеленую схему окраски, другие оливково-зеленую/чернозеленую схему на верхних поверхностях и светло-голубую окраску на нижних поверхностях. Часто красные звезды на верхних поверхностях крыла вообще не наносились. Кроме того, от малого черного круга вписанного внутрь звезды также отказались. Некоторые самолеты имели вторую красную звезду, с тонкой черной обводкой на стабилизаторе, в то время как тактический номер перемещался на борта фюзеляжа.

В зимний период многие И-152 оборудовались посадочными лыжами, как, например этот самолет с белым тактическим номером «17». Все жалюзи капота двигателя закрыты, чтобы предохранить двигатель от переохлаждения. Этот самолет оснащен двумя бомбодержателями под каждой консолью нижнего крыла.

Сержант И.П. Губарев из 11-го истребительного полка на фоне своего замаскированного истребителя И-152 (белый тактический помер «86»), Ладога, 1942 год.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

И-152 в Китае. Истребители Поликарпова. Часть 1

В ходе гражданской войны в Китае, Гоминдановское правительство Китая во главе с Сунь Ят-сеном установило дипломатические отношения с Советским Союзом. В январе 1934 года, японские войска, вторглись в северные провинции Китая, пройдя через территорию Монгольской Народной Республики, вызвав серьезный военный инцидент. А 7 июля 1937 года, без объявления войны, японцы начали полномасштабное вторжение в Китай.

21 августа 1937 года, был подписан пакт о ненападении между Советским Союзом, и Китайским центральным правительством, в соответствии с одним из секретных протоколов которого, Советский Союз обязался оказать Китаю военную помощь. Акцент был сделан на перевооружение китайских военно-воздушных сил, которые были фактически уничтожены японцами.

В течение октября 1937 года, около 450 советских пилотов и техников приходили тренировки под Алма-Атой в Казахстане, ожидая прибытия первой партии из 225 советских самолетов для Китая. Из них, 115 были истребителями, 62 – бомбардировщиками и восемь – учебно-тренировочными самолетами, предназначенными для повышенной летной подготовки. Эти поставки осуществлялись в Китай по старому «шелковому пути» к конечному пункту китайской железнодорожной линии в Ланчжоу (Lanchow).

И-152 имел конструкцию подобную американскому истребителю Curtiss Hawk III, разработанному примерно в тот же период, поставки которого в Китай начались в 1936 году. Но по сравнению с американским истребителем, И-152 имел ряд преимуществ. Истребители И-152 были оборудованы 9 мм бронеспинкой кресла пилота, и благодаря наличию четырех синхронизированных пулеметов калибра 7,62 мм, его огневая мощь была выше, чем у Curtiss Hawk III имевшего только два пулемета. Механизм синхронизации пулеметов на И-152 так заинтересовал американских военных советников, и они отобрали один из И-152 и отправили его в США для оценки и испытаний.

Для развертывания в Китае из «добровольцев» советских военно-воздушных сил, были сформированы четыре истребительных эскадрильи. Истребительной группой, в которую осуществлялись приоритетные поставки нового истребителя И-152, командовал Степан Супрун. Эта советская авиационная группа достигла района Нанкина (Nanking) осенью 1937 года и сразу же включилась в борьбу с японской авиацией. Советские истребители И-152 существенно превосходили биплан японской имперской армии Kawasaki Ki-10. И-152 были быстрее, чем Ki-Ю на высотах до 3500 метров, имели лучшую скороподъемность, и значительно более прочную конструкцию.

В конце 1937 года, Центральному китайскому правительству было поставлено девяносто три истребителя И-152, за ними в течение первых четырех месяцев 1938 года, последовало еще девяносто три. Однако эффективность китайских истребительных эскадрилий и была невысока, что объяснялось низкими стандартами подготовки китайских пилотов.

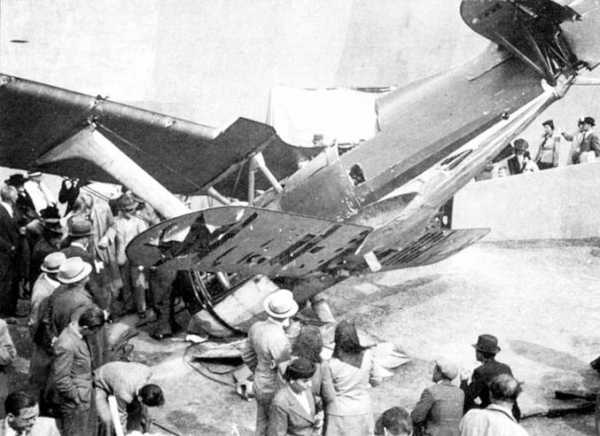

Результат столкновения между китайским самолетом Vultee V-11 и И-152. В результате аварии И-152 был развернут на 180 градусов и перевернулся на спину. Vultee V-11 впервые принял участие в боевых действиях в Китае во время кампании за Вухан (Wuhan).

Этот испанский И-152 был возвращен из Франции после окончания гражданской войны. Триммеры па элероне верхнего крыла – что уже послевоенная модификация, проведенная в Испании. Одиночный строевой огонь на законцовке крыла был заменен двумя строевыми огнями – один сверху, другой снизу законцовки крыла.

«С-9.8» был последним пригодным к эксплуатации «Суперчато» в Испании. Самолет, служил в Regimiento Caza 23 на авиационной базе в Реус (Reus) до 1953 года. К этому времени самолет был перекрашен и нес «красно-желто-красную» испанскую кокарду на фюзеляже.

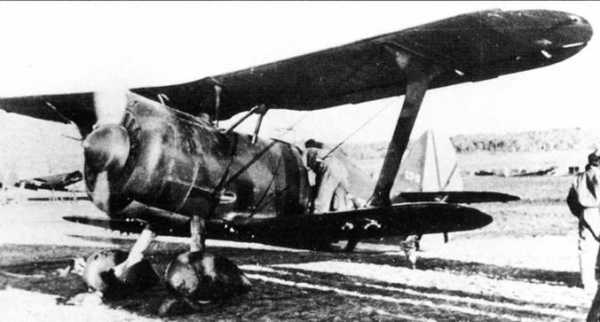

Все И-152 испанских военно-воздушных сил служили в составе Grupo 24, Regimiento Caza 23, базировавшегося в Реусе (Reus). На фото обычный «Суперчато» с белым номером «С-9.9» на стабилизаторе.

18 февраля 1938 года, пятнадцать японских бомбардировщиков, сопровождаемые одиннадцатью истребителями Mitsubishi А5М направлялись для бомбардировки района Ухана (Wuhan). Девятнадцать истребителей И-152 и десять И-16 из 4-й Группы, перехватили нападавших. Признанные после этого воздушного боя обеими сторонами потери включали четыре японских, и пять китайских легчиков-истребителей, сбитых в этой схватке, включая командира 4-й Группы. 25 февраля 1938 года на Нанкин был осуществлен налет тридцати пяти бомбардировщиков Mitsubishi G3M2, в сопровождении восемнадцати истребителей Mitsubishi А5М, которые были встречены девятнадцатью И-152 и одиннадцатью И-16. Один китайский И-152 был сбит, еще четыре совершили вынужденную посадку.

15 апреля 1938 года, три японских истребителя Nakajima Ki-27 с двенадцатью истребителями-бипланами Тип 95, сошлись над Шенси (Shensi) в крупном воздушном сражении с тридцатью китайскими И-152, здесь предположительно было уничтожено не менее двадцати четырех китайских истребителей. 29 апреля 1938 года, над Уханом (Wuhan) состоялось самое большое воздушное сражение китайской войны. Восемнадцать бомбардировщиков Mitsubishi G3M2, сопровождаемые двадцатью семью истребителями были встречены не менее чем шестьюдесятью семью истребителями Поликарпова. В бою участвовало девятнадцать И-152 и шесть И-16 с китайскими пилотами из 3-й и 4-й Групп, остальные самолеты пилотировали советские летчики. Согласно китайским данным, десять японских бомбардировщиков и одиннадцать истребителей были сбиты, ценой потери девяти китайских машин и четырех пилотов. Были сбиты и два советских истребителя, но их пилоты спаслись, выпрыгнув с парашютом.

31 мая, 1938 года японская воздушная атака на Ухан была сорвана тридцатью тремя И-152 и шестнадцатью И-16, которые пилотировали тридцать один советский и восемнадцать китайских пилотов. Два японских истребителя А5М были сбиты ценой потери одного советского И-152 и одного китайского И-16.

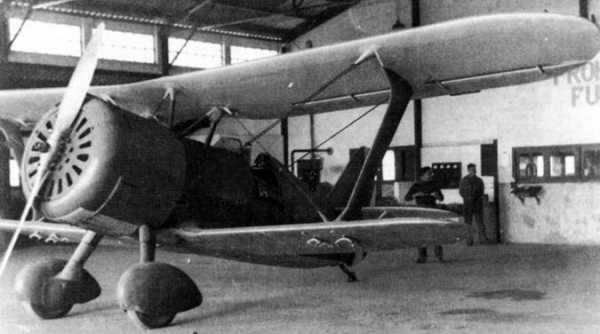

И-152, номер «2W-13», сфотографированный на авиационной базе Эль-Прат (El Prat) под Барселоной в 1941 году. Позже код этого самолета изменился с «2W.» на «С-9». Самолет использовался в качестве тренировочного в Ejercito del Aire и не имел прицела ОП-1.

Этот трофейный И-152 первоначально имел бортовой номер «VH-5», позже измененный на «IН-5». Самолет был окончательно списан 11 сентября 1942 года.

Между августом 1937 года и октябрем 1938 года, в ходе первой фазы китайско- японской войны, китайские военно-воздушные силы в потеряли в боях 202 самолета, и еще 112 было повреждено. Сообщалось, что 132 китайских летчиков погибло и 152 получили ранения.

В ходе боевых действий развернувшихся в 1939 году, ветераны И-152 и И-16 все еще являлись основой китайских военно- воздушных сил. За исключением дюжины истребителей Dewoitine D-510s и нескольких Curtiss Hawk 75, большинство из 135 самолетов китайских военно-воздушных сил являлись истребителями Поликарпова, которые должны были противостоять приблизительно 900 японским самолетам.

20 февраля 1939 года, пятнадцать китайских и четырнадцать советских пилотов, подняли свои И-152 и И-16, на перехват японских бомбардировщиков, которые атаковали Ланчжоу (Lanchow). Истребители Поликарпова в этот день добились девяти побед. 23 февраля 1939 года, двенадцать японских бомбардировщиков были перехвачены группой из двадцати одного китайского истребителя, после чего еще шесть японских бомбардировщиков оказались на земле.

В ноябре 1939 года советские группы «добровольцев» начали покидать Китай. Теперь советская помощь оказывалась в основном вооружением и материалами, а не участием «добровольцев» в боевых действиях.

На южном фронте Китая 1939 год закончился крупным поражением китайских ВВС, когда 30 декабря тринадцать истребителей японского военно-морского флота в воздушном бою под Нанкином сбили четырнадцать И-152 и И-16, потеряв при этом всего один самолет.

В 1940 году без иностранных пилотов- добровольцев и пополнения материальной частью, Китай имел только около 150 самолетов. Большая часть сил японской бомбардировочной авиации военно-морского флота, была переброшена в центральный Китай, чтобы присоединиться к летним стратегическим бомбовым ударам, по Чунгкинry (Chungking). 11 августа 1940 года, девяносто японских бомбардировщиков, бомбивших Чунгкинг были перехвачены двадцатью девятью истребителями из 4-й Группы, которые использовали уникальную тактику. Шесть И-152 пролетев над строем бомбардировщиков, сбросили каждый по четыре небольших бомбы на парашютах, взрыватели которых были установлены на шестисекундную задержку. Это нарушило строй японских самолетов, позволив китайцам на истребителях И-16 сбить два бомбардировщика и еще несколько повредить.

Истребитель И-152 финских ВВС, сфотографированный во время технического обслуживания – передние смотровые панели сняты. Этот самолет трижды попадал в аварии, но каждый раз восстанавливался. Данный И-152, бортовой код «VH-4» имел 144 часа налета, больше чем любой другой И-152 на финской службе.

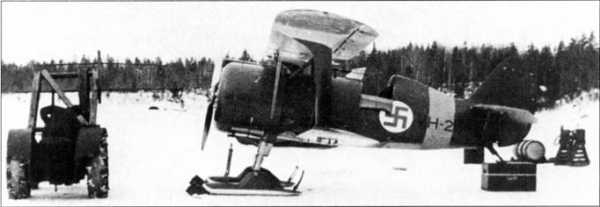

Аэродромный механик подводит механический стартер, чтобы запустить двигатель финского И-152, бортовой номер «VH-2». В советских ВВС, прежде чем этот самолет был захвачен финнами, машина имела тактический помер «173» желтого цвета. Данный И-152 дважды попадал в аварии, но каждый раз восстанавливался. 20 февраля 1945 года, самолет был помещен на хранение, после того как налетал в финских ВВС 114 часов 50 минут.

13 сентября 1940 года, в небе Китая впервые вступил в бой знаменитый японский истребитель Mitsubishi А6М1 Зеро, тогда тринадцать Зеро сопровождали двадцать семь бомбардировщиков G3M2 в район Чунгкинга (Chungking). После того, как бомбардировщики, отбомбившись, покинули цель, разведывательный самолет Mitsubishi С5М1 радировал японским истребителям, что им была замечена группа китайских истребителей в районе Пи-шама (Pi-sham). В нее входили девять истребителей И-16 и девятнадцать И-152 из 4-й Группы. Японские Зеро атаковали китайцев добившись замечательного успеха. Тринадцать китайских истребителей были сбиты, а еще одиннадцать повреждены, десять китайских пилотов погибло и восемь, включая командира 4-й Группы, были ранены.

Ряд истребителей И-152 был модернизирован на местном китайском авиационном заводе №1 (Air Force №1 Aircraft Factory) в Гуйанге (Gujyang). Эти И-152 оснащались двигателем Wright Cyclone SR-1820-F-53, и трехлопастным винтом Hamilton Standard с лопастями изменяемого шага. Эти двигатели и винты были заимствованы с самолетов Curtiss Hawk III. С установкой нового двигателя, оригинальный капот на этих И-152 заменялся более коротким. Воздухозаборник на верхней части капота двигателя был удален, как и регулируемые жалюзи в его передней части. Большие выхлопные патрубки по обоим бортам оригинального И-152 были заменены одним небольшим патрубком меньшего диаметра. Когда исчерпался запас оригинальных, шин советского производства, И-152 модифицировались для того чтобы на них можно было использовать шины от Curtiss Hawk III и Curtiss Hawk II, оригинальная хвостовая опора также заменялась хвостовым колесом, с грязезащитным щитком, установленным перед колесом.

Все И-152 поставлялись китайским военно-воздушным силам окрашенными в стандартный советский камуфляж – верхние поверхности оливково-зеленые, нижние – светло-голубые. Знаки национальной принадлежности наносились только на нижней стороне нижнего крыла, (на верхней поверхности крыла или на фюзеляже их не было). Руль направления окрашивался бело-синими горизонтальными полосами. Большинство И-152 имело белый серийный номер на хвостовом стабилизаторе, начинающийся с буквы «Р», за которой следовало четыре цифры (например – Р.7179). Некоторые И- 152 имели и трехзначный тактический номер белого цвета.

Когда этот И-152 финских ВВС был захвачен, ему присвоили серийный номер «VH-11». Весной 1940 года этот самолет базировался в Весевехмаа (Vesivehmaa).

И-152ТК имел турбокомпрессоры ТК-3, установленные с обеих сторон фюзеляжа. Самолет имел кок воздушного винта более конической формы, чем серийные И-152. Дополнительно на элеронах верхнего крыла были установлены небольшие триммеры.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

И-152 Википедия

И-15 бис (‘И-152, ЦКБ-3 бис) — советский одномоторный истребитель-полутораплан 1930-х годов, созданный в ОКБ Поликарпова как дальнейшее развитие И-15.

История

Разработка новой модификации И-15 для ВВС СССР была завершена в 1936 году^[4].

В январе 1939 года И-15бис прибыли в Испанскую республику, они применялись в последние месяцы войны в Испании под наименованием I-15Bis «Super Chato»^[5], был в Китае.

И-15бис применялись в боях на реке Халхин-Гол. К началу Великой Отечественной войны И-15бис оставались на вооружении нескольких авиачастей, они использовались в течение первых полутора лет войны^[4] — до апреля 1943г.

Производство

Заводы	1938 год	1939 год	Всего
Завод № 1 (Москва)	1104	1304	2408

Описание

Видоизменение коснулось центроплана и других частей. Верхнее крыло было сделано прямым без «чайки». Площадь крыльев была увеличена на 0,6 м², крыло имело новый профиль^[4] «Кларк-YH».

В результате модернизации, взлётный вес самолёта увеличился до 1650 кг^[4], дальность полёта — до 770 км^[4].

Более мощный двигатель М-25В, позволил увеличить скорость самолёта на 8 км/ч^[4].

Также была изменена форма капота, поставлен маслорадиатор другой формы и колёса 1200×120 мм.

Вооружение 4 ПВ-1 или БС и 150 кг бомб.

Было 2 модификации серийного И-152 и один двухместный вариант — ДИТ.

Также, И-152бис стал одним из зачинателей советских реактивных полётов, после установки на него прямоточного реактивного двигателя конструкции И. А. Меркулова.

Тактико-технические характеристики

Приведённые характеристики соответствуют модификации И-15 бис (серии 1937 года).

Источник данных: Маслов М.А., 2008 г.; Шавров, 1985 г.

Технические характеристики

Лётные характеристики

• Максимальная скорость:
  • у земли: 372 км/ч
  • на высоте: 379 км/ч на 3500 м
• Посадочная скорость: 105 км/ч
• Практическая дальность: 520 км (техническая)
• Практический потолок: 9800 м
• Время набора высоты: 5000 м за 6,8 мин
• Время виража: 10,5 с
• Нагрузка на крыло: 75,5 кг/м²
• Тяговооружённость: 320 Вт/кг
• Длина разбега: 170 м
• Длина пробега: 237 м

Вооружение

• Стрелково-пушечное: 4 × 7,62 мм пулемёта ПВ-1 с боекомплектом 3050 патр. (верхние по 1100 патр., нижние по 425 патр.)
• Боевая нагрузка: 150 кг
• Бомбы: 2 × АО-25 и 2 × ФАБ-50

Примечания

1. ↑ Маслов М.А., 2008 г., стр. 43
2. ↑ Маслов М.А., 2008 г., стр. 70
3. ↑ Маслов М.А., 2008 г., стр. 47
4. ↑ ^{1 2 3 4 5 6} Самолёты Страны Советов. И-15бис (И-152) // журнал «Крылья Родины», № 11, 1969. стр.34
5. ↑ Polikarpov I-15Bis «Super Chato»

Литература

Ссылки

wikiredia.ru

Экспериментальные И-152. Истребители Поликарпова. Часть 1

Экспериментальные И-152

И-152ТК

Единственный И-152ТК, был построен в конце 1939 года. Это была попытка повысить высотные характеристики оригинального И- 152. Этот самолет был оборудован двумя турбокомпрессорами ТК-3, но из-за возросшего на 140 кг веса, его характеристики оказались неудовлетворительными, и проект был закрыт.

Кроме турбокомпрессоров И-152ТК имел и другие незначительные изменения. Так как вооружение на нем не устанавливалось, то отсутствовали и удлинительные трубы стволов пулеметов в передней части капота. Также был удален воздухозаборник на верхней части капота двигателя. Кок винта имел более коническую форму, чем на серийных И-152.

Большие выхлопные патрубки на бортах фюзеляжа были удалены, и можно сказать заменены турбокомпрессорами ТК-3, установленными с обоих сторон капота двигателя. С нижнего крыла были сняты бомбодержатели, на элеронах верхнего крыла установлены триммеры.

И-152 ДМ

И-152ДМ (дополнительная моторная установка) был оснащен парой прямоточных воздушно-реактивных двигателей ДИМ-2 подвешенных под нижним крылом. Этот прямоточный воздушно-реактивный двигатель, был разработан И. А. Меркуловым, имел диаметр 40 см, длину 1,5 м и вес 19 кг. Летные испытания, начатые в декабре 1939 года, продолжались до июня 1940 года. За этот период летчик П. Логинов выполнил, пятьдесят четыре испытательных полета. Запуск ДИМ-2 увеличивал максимальную скорость на 18-20 км/час. Однако когда ДИМ-2 не работали, из-за их значительного аэродинамического сопротивления, скорость самолета и другие летные характеристики существенно снижались.

Этот предсерийный И-153 проходил программу испытаний в Жуковском. Убирающееся в полете основные стойки шасси поворачивались на 90 градусов и складывались назад в ниши центроплана. Самолет не имел знаков национальной принадлежности.

И-152

И-152ДИТ-2

НТК – подфюзеляжный топливный бак

Один из лыжных И-152, испытывался с дополнительным топливным баком ПТБ, подвешенным по продольной оси фюзеляжа, между основными стойками шасси. Эта модификация далее не развивалась и серийные И-152 не имели узла подвески для подфюзеляжного бака.

И-152 ДИТ-2

В середине 1937 года, на Горьковском авиазаводе №21 была выпущена малая серия двухместных И-152 – ДИТ-2 (двухместный тренировочный истребитель). Вторая кабина для курсанта была размещена прямо перед старой пилотской кабиной. Запас топлива был сокращен из-за размещения дополнительной кабины. Самолет сохранил такую же длину как и обычный серийный истребитель.

В то время как серийные И-152 имели двигатель М-25В, на ДИТ-2 устанавливался двигатель М-25А мощностью 715 л.с. Стандартный И-152 имел в передней части капота регулируемые заслонки жалюзи, тогда как ДИТ-2 получил вместо них перед мотором М-25 большой, нерегулируемый воздухозаборник.

Летные характеристики ДИТ-2, в результате увеличения веса от установки второй кабины и снижения мощности двигателя ухудшились. Максимальный потолок составлял около 600 метров, меньше чем у стандартного И-152, а максимальная скорость – 362 км/час.

Вооружение было сокращено до двух пулеметов ИВ-1, демонтированы и подкрыльевые бомбодержатели, тем не менее, полная масса самолета, увеличилась на 52 кг, по сравнению с серийным И-152.

И-153 ранних производственных серий из 8-го истребительного полка Черноморского флота. Руль направления окрашен в желтый цвет, тактический номер «6» – красный. Это подразделение базировалось на аэродроме Кича, под Севастополем.

И-153 из 7-ого ИАП, базировавшегося под Ленинградом. На верхних поверхностях оригинальная камуфляжная оливково-зеленая окраски была дополнена черными полосами. Данный И-153 не имеет никаких тактических номеров.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

И-15бис (И-152) | Красные соколы нашей Родины

После Первой мировой войны во всем мире истребители создавались по бипланной или полуторапланной схеме. На рубеже 30-х годов стали появляться истребители-монопланы. Специалисты долго не могли решить, какой из двух схем отдать предпочтение.

В 1932 г. по решению ЦК ВКП(б) и советского правительства конструкторские бюро приступили к проектированию маневренных и скоростных истребителей обеих схем.

В феврале 1933 г. конструкторская бригада под руководством Н.Н. Поликарпова занялась созданием одноместного маневренного истребителя-биплана, получившего обозначение ЦКБ-3.

Уже в октябре летчик-испытатель В.П. Чкалов выполнил на опытном образце первый полет. Именно с этого времени началась совместная работа двух выдающихся советских авиаторов — конструктора Н.Н. Поликарпова и летчика-испытателя В.П. Чкалова. Летные испытания проводились на Центральном аэродроме Москвы и были успешно завершены в последних числах декабря. В течение следующего 1934 г. серийное производство истребителей, получивших название И-15, освоили на московских авиазаводах №1 и №39.

Самолет И-15 обладал для своего времени хорошей аэродинамикой и рационально выбранными параметрами компоновки. Хорошая энерговооруженность, обеспечиваемая в широком диапазоне высот достаточно мощным двигателем М-22 (мощность 480 л.с.) с нагнетателем, отличные пилотажные качества, малый вес конструкции и довольно эффективное вооружение обеспечивали высокую боеспособность И-15.

Обычно вооружение И-15 состояло из двух 7,62-мм синхронных пулеметов ПВ-1 с боезапасом 1500 патронов. В перегрузку можно было установить либо еще два таких же пулемета, либо четыре держателя Дер-32для 10-кг бомб под крылом. В 1938 г. на отдельных истребителях И-15 было установлено по два 12,7-мм пулемета БС.

За характерную форму верхнего крыла истребитель И-15 часто называли «Чайкой». Примыкавший к фюзеляжу центроплан верхнего крыла создавал столь значительную боковую поверхность, что самолет мог летать с креном до 90° — практически на боку. В бою на виражах (время разворота — 8 с!) на нем можно было зайти в хвост любому из существовавших тогда истребителей. По отзывам летчиков, самолет был на редкость простым в управлении. По скорости полета он превосходил первый образец истребителя-моноплана И-16 (ЦКБ-12) с двигателем М-22.

Однако, начиная с самого первого, опытного образца, отношение к И-15 было неоднозначным. Изогнутое верхнее крыло типа «чайка», примененное с целью уменьшения лобового сопротивления и улучшения обзора, не получило единодушного одобрения у военных. Считали, что такое крыло недопустимо ухудшало обзор вперед—вбок, особенно при взлете. Специалисты утверждали, что если крыло сделать обычным, то улучшатся обзор и путевая устойчивость, которая оценивалась как недостаточная — наблюдалось небольшое рыскание, примерно 1—2°, мешавшее прицеливанию и стрельбе.

Многочисленные попытки Поликарпова с помощью продувки самолета в аэродинамической трубе, а также путем непосредственных демонстраций в полете доказать необоснованность таких утверждений ни к чему не привели.

В 1935 г. было принято решение прекратить серийный выпуск истребителя И-15. Н.Н. Поликарпову предложили коренным образом улучшить самолет и ввести в схему машины новый («нормальный») центроплан.

И-15бис (И-152), подготовленный к серийному выпуску осенью 1937 г., был именно таким, каким его желали видеть военные. Конструкцию всего самолета усилили. Был установлен более мощный 9-цилиндровый двигатель М-25В (750 л.с.) с односкоростным нагнетателем.

Самолет стал тяжелее на 300 кг, из-за чего ухудшились его маневренность и, несмотря на рост мощности, скороподъемность. По сравнению с «Чайкой», увеличилось аэродинамическое сопротивление верхнего крыла. Тем не менее по характеристикам маневренности и скороподъемности И-15бис был одной из лучших машин своего времени.

Несмотря на то, что истребитель И-15бис оказался явно устаревшим уже к началу своего производства, он все же стал участником нескольких войн. Самолет применялся во время боевых действий в Испании, Китае и на Халхин-Голе, а также активно использовался в первые месяцы Великой Отечественной войны в качестве штурмовика (до 1942 г.).

Всего было построено 2408 машин И-15бис. В 1939 г. серийное производство самолета было прекращено, и заводы перешли на выпуск истребителя И-153.

Технические данные И-15бис (И-152)

• Экипаж: 1 чел.
• Максимальная взлетная масса: 1648 кг
• Размеры: длина х размах крыла: 6,7 х 10,2 м
• Силовая установка: колич. двиг. х мощность: 1 (М-25В) х 750 л.с.
• Максимальная скорость полета на высоте 3500 м.: 379 км/ч
• Скороподъемность (средняя): 12 м/с
• Практический потолок: 9800 м
• Дальность полета: до 770 км
• Вооружение: 4 х 7,62-мм пулемета ПВ-1 (или 2 х 1 2,7-мм пулемета БС)
• Максимальная бомбовая нагрузка: до 150 кг (6 х 25 кг)

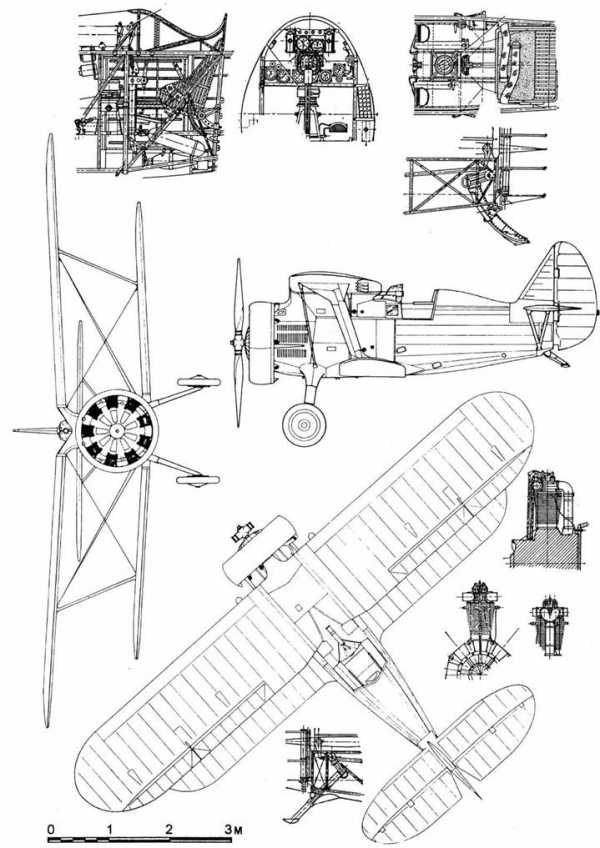

Особенности конструкции:

• Передняя часть фюзеляжа закрывалась легкосъемными панелями из дюралюминия, что обеспечивало удобный доступ к агрегатам и вооружению;
• Стальные профилированные ленты-расчалки обеспечивали каждой полукоробке крыльев необходимую жесткость и прочность;
• Кабина — открытая, с откидными дверцами. Бронеспинка кресла прикрывала от огня с задней полусферы;
• Хвостовая часть фюзеляжа обшивалась полотном, натянутым на легкий каркас из алюминиевых профилей;
• Металлический каркас киля, стабилизатора и рулей обтягивался полотном;
• Стабилизатор подкреплялся V-образными подкосами;
• Как и у предшественника — истребителя И-15 (ЦКБ-3), на И-15бис шасси было убирающимся, консольного типа, с масляно-воздушной амортизацией, Чтобы уменьшить сопротивление в воздухе, устанавливались съемные каплевидные обтекатели. Зимой самолет снабжался специальными обтекаемыми лыжами с резиновыми амортизаторами;
• На самолете использовался двухлопастный металлический винт фиксированного шага;
• Капот туннельного типа с жалюзи;

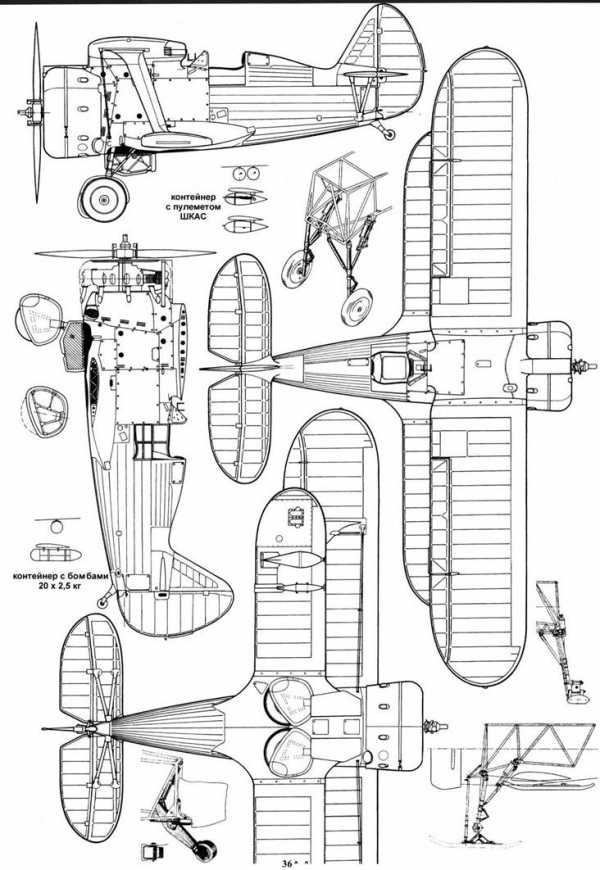

Модификации И-15бис

И-15бис (И-152). Самолет имел смешанную конструкцию, во многом аналогичную конструкции И-15, которая отличалась высокой прочностью. Верхнее крыло было прямым, без «чайки». На истребителе устанавливался двигатель М-25В мощностью 750 л.с. Кольцо Тауненда вокруг головок цилиндров мотора было заменено капотом, полностью закрывавшим их. Кресло пилота оборудовалось бронеспинкой.

На И-15бис устанавливались четыре синхронных пулемета ПВ-1. Некоторые машины имели крупнокалиберные (12,7-мм) пулеметы БС. При нанесении ударов по наземным целям использовавшийся в качестве штурмовика И-15бис нес до 150 кг бомб различного калибра на наружной подвеске.

ДИТ (двухместный истребитель тренировочный). Был создан в 1938 г. на базе истребителя И-15бис. Обладавший почти теми же летными характеристиками, что и обычный И-15 бис, имевший облегченное вооружение (два пулемета ШКАС100 кг бомб), самолет был идеальным летающим стендом для будущих летчиков-истребителей. Серийный выпуск истребителей ДИТ планировалось наладить на подмосковном заводе № 207 — бывшем «Дирижаблестрое». Однако, пока велись подготовительные работы, было реализовано правительственное решение о выпуске на этом заводе бомбардировщика Су-2, первоначально известного как СЗ-3 (сталинское задание — 3). Таким образом, ДИТ серийно не выпускался.

И-15бис ТК. Вариант был создан в 1939 г. Для повышения мощности и высотности двигателя истребитель оборудовали двумя турбокомпрессорами ТК-3. При этом взлетная масса самолета увеличилась на 140 кг, и в результате при испытаниях заметных изменений летных качеств помимо увеличения потолка и скорости на большой высоте отмечено не было.

И-15бис с гермокабиной. Вариант построен в 1939 г. на базе серийной машины И-15бис, на которую была установлена первая в СССР герметическая кабина регенерационного типа инженера Щербакова. Кабина жесткой клепаной конструкции с защитными слоями снаружи и изнутри вставлялась в сварную ферму фюзеляжа. Полукруглый купол имел девять иллюминаторов. Общая масса составляла 78 кг. Испытания показали, что созданная гермокабина вполне удачна, но на самолет с потолком 9800 м устанавливать ее нерационально.

И-15бис с ПВРД. Этот вариант стал первым в СССР самолетом, на котором были установлены и испытаны прямоточные воздушно-реактивные двигатели (ПВРД). Зимой 1939 г. проведены испытания опытного образца, на которых удалось получить незначительный прирост скорости.

Боевое использование самолётов И-15

Истребители И-15 и И-15бис показали себя как надежные боевые машины. В начальный период гражданской войны в Испании республиканские летчики успешно воевали на И-15 с фашистскими истребителями Heinkel He-51 и Fiat CR.32, а также с машинами других типов, находившимися на вооружении войск генерала Франко.

Самолеты И-15 активно использовались республиканцами в качестве ночных истребителей, а затем и штурмовиков. Советский летчик-доброволец М. Якушин 27 июня 1937 г. провел на И-15 первый в истории ночной воздушный бой с фашистским бомбардировщиком и сбил его.

Малоизвестный биплан И-15 испанские газеты поначалу называли американским истребителем фирмы «Curtis». Признавать, что «арийская» чудо-техника терпит поражение в боях с русскими, «азиатскими» самолетами, фашистам не хотелось. Позже И-15 стали называть «Чатос» (по-испански «курносый»), и он вошел в историю как один из лучших истребителей своего времени. Особо прославил эти самолеты своим летным и тактическим мастерством летчик А.К. Серов. Действия его эскадрильи во время уничтожения аэродрома «Гарапенильос» и блокады итальянской дивизии «Литтория» вошли в военные учебники по авиационной тактике.

В ходе воздушных сражений выявлялись не только сильные и слабые стороны боевых самолетов, но и совершенствовалась тактика воздушного боя, разрабатывались новые приемы борьбы в воздухе. Так, в Испании наши летчики стали использовать тесное взаимодействие скоростных истребителей И-16 и маневренных И-15. Задача состояла в том, чтобы догнать врага и завязать бой, после чего И-15 сковывали боем истребители противника, а И-16 атаковали вражеские бомбардировщики. Такая тактика оказалась весьма эффективной и впоследствии применялась нашими летчиками в Китае и Монголии. Именно «испанские» успехи И-15 дали этому уже снятому с производства самолету «вторую жизнь» и фактически предрешили появление И-15бис.

До окончания войны в Испанию поступили более 20 новых машин И-15бис, но принять активное участие в боевых действиях они не успели. После поражения республиканцев эти машины в числе прочих самолетов вошли в состав авиации франкистов.

Боевое крещение И-15бис приняли в небе Китая. Они были отправлены в Китай в числе другой советской техники с целью оказания помощи китайскому народу в борьбе с японскими войсками. Самолеты применялись там совместно с И-16 — согласно тактике взаимодействия маневренных и скоростных истребителей. Очень скоро обе машины получили китайские прозвища: И-15бис называли «чижом», а И-16— «ласточкой». Главным оружием «ласточек» была скорость, да и маневренные «чижи» летали быстрее большинства японских самолетов. Основной противник наших «птиц» — истребитель И-95 (Ю-10) — уступал им и в маневренности, и в скороподъемности.

Самолеты И-15бис также принимали активное участие в боевых действиях на реке Халхин-Гол (Монголия) весной-летом 1939 г. Ко времени возникновения этого конфликта японские ВВС в дополнение к истребителям И-96 (А5М) получили на вооружение новые И-97 (Ki-27). Это ограничило боевые возможности истребителя И-15бис — он уступал этим самолетам в скорости.

Истребители И-15бис принимали участие и в советско-финляндской войне 1939—1940 гг. Во время войны бывали случаи вынужденных посадок. Самолет И-15бис, имевший неубирающиеся шасси (зимой — лыжи), не мог приземлиться на «брюхо», поэтому в случае посадки за линией фронта часто оставался невредимым. Так финнам достались в разное время пять «бисов», которые вошли в состав финских ВВС, где использовались в основном для тренировки летного состава. Три самолета из состава этой пятерки продолжали свои полеты до начала 1945 г.

Подразделения И-15бис активно использовались в первый период Великой Отечественной войны до замены этих машин новыми скоростными истребителями и штурмовиками.

В эти труднейшие месяцы войны полки и эскадрильи, вооруженные машинами И-15бис, неоднократно успешно выполняли задания командования — вели воздушные бои, наносили удары по наземным частям и аэродромам противника. 27 июня 1941 г. командир эскадрильи 147-го авиаполка старший лейтенант Л.И. Иванов, используя отличную маневренность И-15бис, завязал бой с семью самолетами, сопровождавшими бомбардировщики. Воспользовавшись этим, летчики эскадрильи успешно атаковали фашистские бомбардировщики и не пропустили их к цели. В неравном длительном бою Л. Иванов, виртуозно пилотируя свой самолет, сбил один немецкий истребитель и повредил другой. В июле 1941 г. отважному летчику было присвоено звание Героя Советского Союза.

В дальнейшем боевое применение устаревшего И-15бис ограничивалось ведением штурмовых действий. Большинство этих самолетов было передано в штурмовые авиаполки. Личный состав умело использовал свойства надежных, хорошо освоенных машин в боях с врагом. Бомбовая нагрузка была небольшой — до 150 кг, поэтому 82-мм реактивные снаряды на И-15бис обычно устанавливались на стандартных направляющих.

12 августа 1941 г. семь истребителей И-15бис 65-го штурмового авиаполка нанесли бомбово-штурмовой удар по колонне противника в районе Паннилы (Карельский фронт). Шесть самолетов Bf-109 пытались помешать советским летчикам. В ходе завязавшегося напряженного боя командир эскадрильи капитан М. Краснолуцкий нижним крылом своего самолета «обрезал» хвостовое оперение Bf-109, но из боя не вышел, так как его поврежденный И-15 остался управляемым. Противник, потеряв еще два самолета, ушел на свой аэродром.

В действующей армии И-15бис находились на ряде фронтов до конца 1942 г., после чего их начали передавать в учебные подразделения. До конца войны эти самолеты оставались на вооружении только на Дальнем Востоке, где выполняли скорее миссию сдерживания, чем реальной боевой силы.

Выпуск самолётов И-15 (1934 — 1939 гг.)^[]

ВСЕГО:		94	288	2	270	104	1304	3062
Модель	Завод	1934	1935	1936	1937	1938	1938	ВСЕГО
И-15	№1	60	273	2				335
И-15	№39	34	15					49
И-15 бис	№1				270	1104	1304	2678

ПРИМЕЧАНИЯ

www.airaces.ru

Как не влететь с переводом ФЗ-152 и GDPR?

Представьте себе такую юридическую коллизию.
Если какое-то юрлицо делает операции 1 и 2 , то по европейским законам оно получает статус «А».
А вот в России, чтобы получить такой же статус, этому юрлицу нужно делать операции 1, 2 и 3.
И вот что прикажете с этим делать юридическому переводчику?

ЗАДАЧА
Именно с этой проблемой мы столкнулись, когда по поручению Михаила Емельянникова, мы составляли толковый глоссарий по EU General Data Protection Regulation (GDPR).

Наша задача была взять корпус законов, выделить все термины релевантные теме защиты персональных данных, найти к ним толкования, контексты, а затем все контексты перевести — весьма кропотливая работа, которую другие бюро, увы, делать не любят.

Среди прочих трудностей мы натолкнулись и на вышеупомянутую — нужно было перевести термины controller и processor .

Словарный перевод мы давно уже не рассматриваем, ибо словари составляют лингвисты, а не юристы. Приходится проводить параллели.

Если бы мы просто взяли провели параллели для терминов controller и processor между GDPR и ФЗ-152, то при первом приближении получается такой расклад:

controller = оператор персональных данных;
processor = лицо, действующее по поручению оператора персональных данных.

Но если копнем глубже, то увидим, что пасьянс не складывается.

СМОТРИМ ЕВРОПЕЙСКИЕ ЗАКОНЫ
Итак, согласно Article 4 EU GDPR «Definitions»:
(7) ‘controller’ means the natural or legal person, public authority, agency or other body which, alone or jointly with others, DETERMINES THE PURPOSES and means of the processing of personal data; where the purposes and means of such processing are determined by Union or Member State law, the controller or the specific criteria for its nomination may be provided for by Union or Member State law;
(8) ‘processor’ means a natural or legal person, public authority, agency or other body which PROCESSES personal data on behalf of the controller.

СМОТРИМ РОССИЙСКИЕ ЗАКОНЫ
В то же время согласно ФЗ-152, Статье 3:
2) оператор — государственный орган, муниципальный орган, юридическое или физическое лицо, самостоятельно или совместно с другими лицами ОРГАНИЗУЮЩИЕ и (или) ОСУЩЕСТВЛЯЮЩИЕ ОБРАБОТКУ персональных данных, а также ОПРЕДЕЛЯЮЩИЕ ЦЕЛИ обработки персональных данных, состав персональных данных, подлежащих обработке, действия (операции), совершаемые с персональными данными

… а согласно статье 21 того же закона «Обязанности оператора по устранению нарушений законодательства, допущенных при обработке персональных данных, по уточнению, блокированию и уничтожению персональных данных», оператор обязан в тех или иных ситуациях:

— обеспечить блокирование (если ОБРАБОТКА персональных данных ОСУЩЕСТВЛЯЕТСЯ другим ЛИЦОМ, действующим по поручению оператора)…
— обеспечить их уточнение (если ОБРАБОТКА персональных данных ОСУЩЕСТВЛЯЕТСЯ другим ЛИЦОМ, действующим по поручению оператора)….
— обеспечить прекращение неправомерной ОБРАБОТКИ персональных данных ЛИЦОМ, действующим по поручению оператора…

ЧТО В ИТОГЕ?

А в итоге мы видим, что в GDPR мухи отдельно, котлеты — отдельно: «controller» определяет цели, «processor» обрабатывает данные.

В ФЗ-152 — «оператор» сам определяет цели и сам обрабатывает данные, но может поручить обработку (под свою ответственность) «лицу, действующему по поручению оператора»

Очевидно, что мы не можем ставить знак равно между «controller» и «оператор», равно как и между «processor» и «лицом, действующим по поручению оператора».

РЕШЕНИЕ
Пришлось делать кальку, «controller» перевели как «контролер», а ‘processor’ — как «обработчик».

Я пошел с этой загадкой и нашим терминологическим решением к заказчику, Михаилу Емельянникову, где у нас состоялся такой разговор:

— Здравствуйте, Михаил Юрьевич.. Мы глоссарий закончили… Есть некоторые оговорки… Коллеги сочли, что круг прав и обязанностей controller и оператора различаются, следовательно, между ними нельзя ставить знак равно. Я сдаю то, что у нас получилось, но как наверное и в любом юридическом переводе там остаются спорные моменты. Мы готовы их обсуждать.

— Евгений, добрый день! Спасибо, принято.Будем разбираться. … В отношении контролера я солидарен с Вашими коллегами — т.к. речь идет о GDPR, а не о российском законе, лучше использовать родной термин, контролер и оператора действительно несколько отличаются.

В общем перевод мы сдали, а позавчера получили от клиента такой отзыв:
———————————-
«В случае необходимости перевода сложных юридических текстов – законов, судебных решений, договоров, а затем наших заключений по ним мы предпочитаем обращаться к профессионалам. Ошибочная трактовка, неверное понимание, произвольная интерпретация могут привести к фатальным, порою неисправимым ошибкам, что совершенно неприемлемо при работе с нашими заказчиками – крупнейшими мировыми компаниями. Понимание серьезности проблемы привело к необходимости поиска надежного партнера, а поиск – в Альянс ПРО — бюро переводов. И дело не только в качестве перевода, который не вызывал нареканий со стороны наших заказчиков, и не только в цене. Партнеры из Бюро следят за тенденциями, сами читают и переводят интересные публикации по нашей специфической тематике, а значит – всегда в курсе самого нового, независимо от наличия и объема заказов, всегда «на передовой». Плюс крайне важные для нас качества – четкое соблюдение сроков и высокий уровень ответственности – также в наличии»



С уважением,
Evgeniy Bartov,
руководитель, переводчик и копирайтер ГК «Альянс ПРО»

blog.tran.su

Второй лётный Як-152 и корректировки изображений первого.: dmitry_vs — LiveJournal

Второй Як-152 приобрёл яркую окраску с характерными для КБ Яковлева цветами и элементами:

(2000×1000)

Эта вторая лётная машина была представлена на авиасалоне МАКС-2017, который прошёл в июле этого года.

(2000×1600)

Пока что, это последний из всего двух лётных экземпляров, но тема Як-152 будет не раскрыта если не упомянуть о тех изменениях, которые претерпело моё изображение первого лётного образца за год, прошедший со времени его создания. За этот срок появилось много новой информации, которая заметно повлияла в первую очередь на его геометрию. Основную “злую шутку” в этом, как оказалось, сыграла обозначенная тогда во всех источниках длина Як-152 – 7220 мм. В большинстве публикаций таковой она остаётся и сегодня. Но, вышло, что она всё-таки составляет порядка 7800 мм. В то же время, данные по размаху крыла (8820), размаху стабилизатора (3320), колее шасси (2760) и др. остались неизменными. Кроме того, проектные изображения самолёта оказались достаточно далеки от реального самолёта.

Всё это уже учтено в тех изображениях облика первого экземпляра после покраски, которые показаны в моём предыдущем посте.

Но, так как геометрия его первополётного изображения претерпела значительные изменения, то решил дать здесь обновлённые проекции.

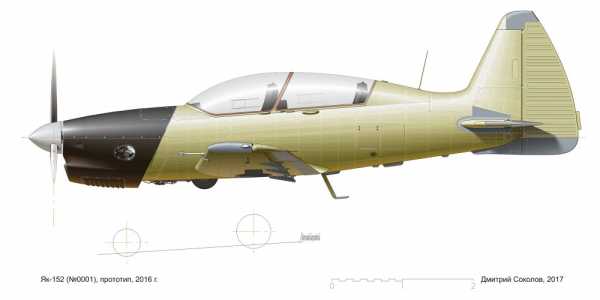

(2000×1000)

(2000×1600)

Первый пост с обликом этой машины не хочется удалять или править (всё-таки это уже какая-никакая история)) – пусть остаётся таким, каким он был опубликован. Да и то, что я представил сегодня наверняка ещё ждут правки.

Придётся встать в ряды тех авторов, на работы которых сейчас забавно смотреть. Мне, например, интересно рассматривать первые изображения некогда секретных машин.)

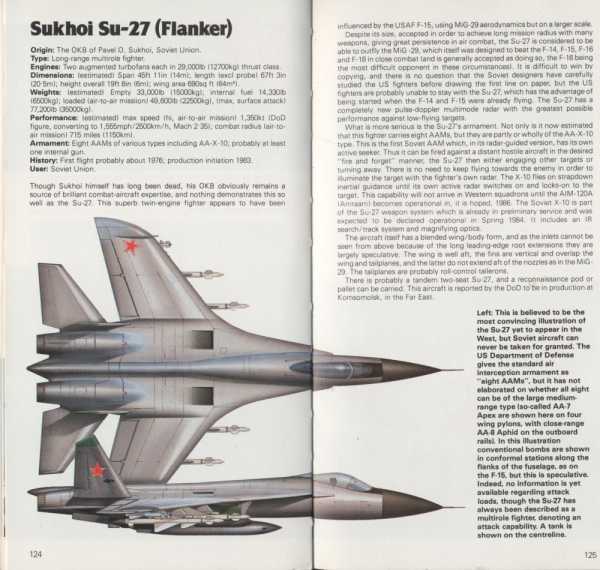

Ну, разве не прекрасны, например, изображения МиГ-29 и Су-27 из книги An Illustrated Guide to Future Fighters and Combat Aircraft (Bill Gunston, Salamander Books, London, 1984) авторства Дэвида Пэлмера?

dmitry-vs.livejournal.com
