Миномет 120-мм: характеристики (фото)

Несмотря на то что за последние годы военная техника была существенно модернизирована, миномётное вооружение до сих пор остаётся основным оружием для любого военного подразделения. В целом это происходит по причине того, что при разработке этого оружия разработчикам удалось совместить высокую огневую эффективность с незначительной стоимостью. Это оружие лучше всего подходит для обеспечения огневой поддержки пехоты, особенно в тех случаях, когда боевые действия проводятся в труднодоступной местности со сложным рельефом.

Виды миномётов

Наибольшую популярность в военной отрасли заработал миномёт 120 мм образца 1943 года под названием ПМ-43, на основе которого было разработано большое количество современных модификаций:

  • 2Б11 - стандартный вариант;
  • 2Б24 - отечественная модификация существенно превосходящая по огневым показателям все импортные аналоги;
    2В11 - модификация, лицензионно выпускаемая в Болгарии;
  • 2С12 - представляет собой миномётный комплекс, получивший название «Сани». Его конструкция представлена машиной 2Ф510 (автомобиль ГАЗ-66), на которой транспортируется установка, и колёсным ходом 2Л81, предназначенным для использования со стандартной версией миномёта 2Б11;
  • 2К32 - миномёт класса 2Б24 располагается на бронированной гусеничной основе;
  • 2Б25 - используется специальными подразделениями. Обладает рядом преимуществ, позволяющих производить атаки, при которых противник не может определить местоположение установки и, как следствие, устранить её. Выпускается ещё и в варианте «Командос» с дальностью стрельбы до 3 км при общем весе конструкции, не превышающем 12 кг.

Применение 2Б11

В том случае, если требуется уничтожение или подавление навесным огнём передвижений пехоты или боевых сил противника, миномёт 120 мм, характеристики которого полностью отвечают заявленным требованиям, станет незаменимым орудием. При этом область применения его весьма разнообразна. Он может использоваться для стрельбы на крутых спусках, горных массивах, ущельях, лесах. С успехом применяется для уничтожения вражеских окопов, траншей и разнообразных военных сооружений лёгкой конструкции. При необходимости с его помощью можно проделывать отверстия в проволочных заграждениях или отражать атаки противника в любое время суток.

Основные разновидности 120 мм мин, используемых в 2Б11

Работоспособность, которой достиг миномёт 120 мм, характеристики которого указаны с расчётом на 5 человек, за последние годы была существенная улучшена в ЦНИИ «Буревестник». Теперь конструкция транспортируется на автомобилях УРАЛ-43206 и бронированных гусеничных МТ-ЛБ, позволяя гарантировать сопровождающему экипажу максимальную степень защиты.

Основные используемые мины:

  • осколочно-фугасная с весом до 15,9 кг;
  • зажигательная;
  • дымовая;
  • осветительная;
  • агитационная.

При этом время, которое необходимо потратить на то, чтобы в случае необходимости занять огневую позицию, составляет 8 мин, а для того, чтобы оставить её, потребуется потратить около 6 мин.

Начало производства современных миномётов

Стандартный миномёт 120 мм, ТТХ которого полностью основываются на первоначальном образце времён Второй мировой войны, вышел в свет в 1979 году в ЦНИИ "Буревесник" (Нижний Новгород, Россия). Он получил название 2Б11 и, став на вооружение в 1981 году, начал серийно выпускаться на фирме «Мотовилихинский завод», за время работы которого было выпущено порядка 1500 миномётных орудий этого типа.

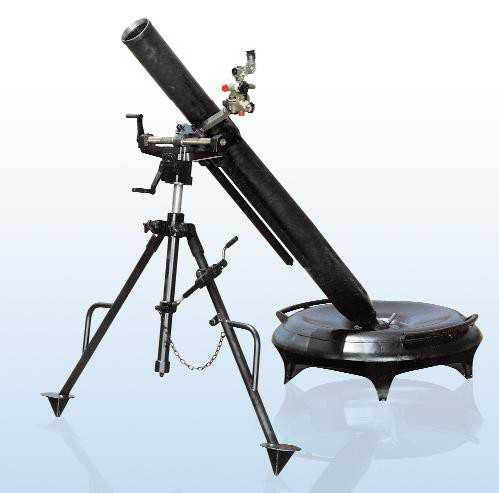

Устройство миномёта 2Б11

По сути, миномёт 120 мм - устройство с безоткатной конструкцией, устанавливаемой при помощи двуноги и казенника с опорной пятой на жёсткой плите. Она выполняет роль опоры, которая должна размещаться непосредственно на грунте. Поскольку зарядка производится только через дуло, а в условиях боевых действий возможна закладка двойного заряда, первый из которых послужит взрывателем второго, спровоцировав взрыв непосредственно в дуле миномёта, большинство модификаций 2Б11 получили на дульном срезе специальный механизм, предотвращающий подобное действие и как следствие - получение окружающими существенных травм.

По сравнению с образцом 1943 года миномёт 120 мм, характеристики которого получили существенные изменения, отливается из современных материалов, существенно облегчающих его конструкцию и транспортировку. Конструкция была оборудована прицелом модели МПМ-44М, обеспечивающим максимальную точность попадания на расстоянии от 480 до 7100 м. При необходимости МПМ-44 можно увеличить более чем на 2°, обеспечивая поле зрения более чем на 9°.

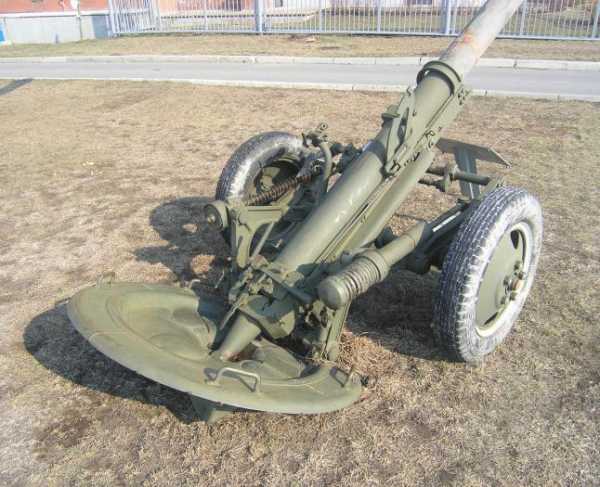

Немаловажным оказалась ещё и возможность переводить миномёт 120 мм, фото которого представлено ниже, в боевое положение менее чем за 2 минуты, что существенно экономит время на произведение выстрела в условиях неожиданной атаки противника.

В том случае, когда применение 2Б11 проводится в местности, где не проедет машина 2Ф510, миномёт устанавливают непосредственно на гусеничные шасси, существенно облегчая транспортировку орудия.

Миномёт 120 мм ТТХ

Миномёт 2Б11 может использовать для стрельбы всевозможные типы мин с калибром 120 мм. К данной категории относятся даже управляемые мины категории КМ-8 "Грань", уже по этому факту можно должным образом судить о боевых характеристиках, которые показывает миномёт 120 мм. Отзывы военнослужащих о данном орудии позволяют судить и о максимальных показателях дальности стрельбы, которая составляет около 7500 м при заряде обычными.

Общая масса для всех модификаций, включая непосредственно 2Б11, составляет 210 кг, позволяя производить более 15 выстрелов за минуту с начальной скоростью заряда не менее 325-м/c. Конструкция ствола с длиной 1740 мм обеспечивает вертикальный угол наведения в пределах от +45° до +80°. Горизонтальные показатели при этом колеблются в пределах ±5°, сохраняя показатели визирования в 360° с углом горизонтального обстрела от 5° до 26°.

Основные данные

Миномёт 120 мм, радиус поражения которого при стрельбе управляемыми минами достигает 9000 м, на сегодняшний день является самым эффективным орудием для подавления огневой силы противника и прикрытия передвижения отрядов пехоты.

Стрельба производится путём миномётных выстрелов с взрывателями класса ГВМЗ-7 и переменным зарядом. Примечательно, что машина 2Ф510 (автомобиль ГАЗ-66) с V-образным 8 цилиндровым двигателем, в которой транспортируется 2Б11, может перевозить вместе с ним только строго определённый запас зарядов, размещающихся в 24 ящиках. Боекомплект рассчитан на произведение 48 выстрелов, которые может сделать миномёт 120 мм. Характеристики устройства позволяют совершать загрузку и выгрузку 2Б11 в кузов автомобиля без применения тяжёлой техники.

В том случае, если людей для совершения этой процедуры по каким-либо причинам недостаточно, миномёт транспортируется на буксире. При этом двигатель 2Ф510 является бензиновым и относится к классу ЗМЗ-66-06, мощность которого достигает 120 л. с. При этом максимально допустимая скорость передвижения по трассе составляет 90 км/ч.

В том случае если автомобиль с миномётной установкой должен преодолевать реку вброд, для нормального прохождения машины придётся выполнить предварительные замеры. В самом глубоком месте максимально допустимый уровень воды не должен превышать 1 м.

Тормозная система оснащена гидравлическим приводом с несколькими контурами и гидроваккуумными усилителями на каждом из них. Данные факторы позволяют обеспечить надёжность транспортировки 2Б11 даже в тяжёлых боевых условиях. Единственная слабость 2Ф510 заключается в зависимой подвеске на полиэллиптических рессорах с амортизаторами.

Перспективы для 2Б11

В настоящее время разработчики заняты формированием нового облика унифицированного комплекта 120 мм миномёта 2Б11 для того, чтобы обеспечить конструкции максимальную дальность стрельбы с полной автоматизацией подготовки и ведения огня высокоточными боеприпасами.

Комплектация миномёта будет напрямую зависеть от того, какими будут его грузоподъёмность и размеры. При этом упрощённая система, созданная на гидропневматической опоре, планируется к размещению на шасси класса «Тигр» и IVECO, что окажет существенное влияние не только на транспортировку, но и на лёгкость использования. Планируется настолько усовершенствовать уже существующий вариант, что огневая атака будет производиться без шума, пламени и дыма, сопровождающего выстрел.

Беспрерывная разработка новых моделей и улучшение уже существующих миномётных установок обеспечивает поддержку стабильно высокого рейтинга России в области военной промышленности и обеспечивает государству одно из первых мест на мировой арене.

fb.ru

2Б11, модернизированный 120-мм миномет

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX - 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • Календарь конференций
  • Календарь социально-значимых мероприятий
  • Принять участие в мероприятии
  • Туристические услуги
  • Блоги
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • www.arms-expo.ru

    2.2. Основные данные 120-мм миномета обр. 1938 г.

    Калибр ……………………………………………………………………………………120 мм

    Масса осколочно-фугасной мины сталистого чугуна(с взрывателем ГВМЗ-7)………15,9 кг

    Наибольшая начальная скорость мины ………………………………………………….272 м/с

    Наибольшее давление пороховых газов в каналествола......................................1300 кгс/см2

    Наибольшая дальность стрельбы: для осколочно-фугасной мины

    сталистого чугуна ........ ……………………………………………………………….5700 м

    для осветительной мины.................................................................................................5800 м

    для зажигательной мины…………………………………………………………….....5900 м

    Наименьшая дальность стрельбы (для ОФ мины сталистого чугуна)………………..460 м

    Масса миномета в боевом положении .... …………………………………………………282 кг

    Масса ствола с казенником....................................................................................................105 кг

    Масса двуноги-лафета.............................................................................................................75 кг

    Масса опорной плиты.............................................................................................................95 кг

    Масса предохранителя от двойного заряжания . ………………………………………… 7,2 кг

    Масса прицела МПМ-44 (МПМ-44М) ………………………………………………... . . . 0,9 кг

    Масса миномета с колесным ходом обр. 1938 г. …………………………………………507 кг

    Масса миномета с колесным ходом В-20 . . . 557 кг

    Угол горизонтального обстрела без перестановкидвуноги (при угле возвышения 45°) .......................................................................................................................................................+3°

    Угол горизонтального обстрела за счет перестановки двуноги (при угле возвышения 45°).... ………………………………………………………………………………………………… ±15°

    Углы возвышения........................................................................................................От 45 до 80°

    Ширина хода обр. …………………………………………………………..1938 г........1300 мм

    Ширина хода В-20............................................................................................................1620 мм

    Клиренс I ход обр. 1938 г..................................................................................................370 мм

    Клиренс | ход В-20...........................................................................................................330 мм

    Скорострельность с исправлением наводки . . . …………………...До 6 выстреловв минуту

    Практическая скорострельность без исправления наводки........До 15 выстреловв минуту

    2.3. Общие сведения об устройствеминомета

    120-мм миномет обр. 1938 г. (рис. 1) является гладко­ствольной (без нарезов), жесткой (без противооткатных устройств) системой, состоящей из пяти основных частей: ствола миномета, двуноги-лафета, опорной плиты, прицельных приспособлений и предохранителя от двойного заряжа­ния.

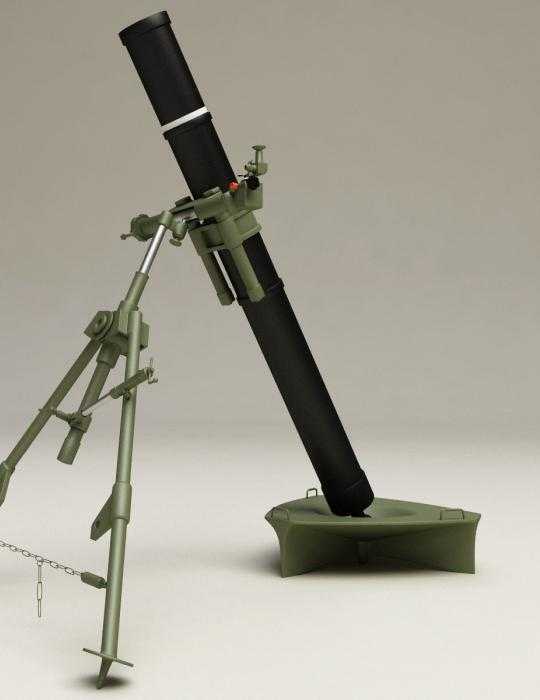

    Рис. 1. Общий вид миномета в боевом положении

    Ствол миномета предназначен для направления полета мины и производства выстрела. Для производства выстрела мина с соответствующими зарядами опускается стабилиза­тором в дульную часть ствола. Под влиянием своей массы мина скользит вниз по каналу ствола и, если боек постав­лен в ЖЕСТКОЕ положение, капсюль воспламенительного заряда накалывается на боек. При СВОБОДНОМ поло­жении бойка накол капсюля производится с помощью стре­ляющего приспособления.

    Двунога-лафет, соединенная со стволом с помощью обоймы амортизатора, служит опорой для ствола миноме­та в боевом положении и обеспечивает придание ему углов вертикального и горизонтального наведения. Поэтому на двуноге-лафете помещены все механизмы наведения: подъ­емный и поворотный механизмы, механизмы горизонтирования, зажим и прицельные приспособления.

    Опорная плита служит опорой для ствола миномета и, вдавливаясь в грунт в момент выстрела, принимает на себя силу отдачи.

    Вследствие осадки грунта при выстреле ствол миноме­та имеет возможность перемещаться назад, увлекая за со­бой двуногу-лафет. Для уменьшения при отдаче силы удара на двуногу-лафет, который может разрушительно действо­вать как на прицельные приспособления, так и на меха­низмы наведения, двунога-лафет соединена со стволом пружинным амортизатором, смягчающим этот удар.

    Прицельные приспособления устанавливаются на двуно­ге-лафете и предназначаются для наведения ствола миноме­та в цель.

    Предохранитель от двойного заряжания крепится на дульной части ствола и служит для предотвращения воз­можности заряжания миномета второй миной, если первая мина находится в стволе.

    studfiles.net

    ПМ-120 120-мм миномет образца 1938 года. Оружие Победы

    ПМ-120 120-мм миномет образца 1938 года

    В 1938 году конструкторское бюро Б. И. Шавырина по схеме 82-мм миномета-образца 1937 года разрабатывает 120-мм полковой миномет. В этом же году миномет принимается на вооружение. С целью упрощения технологии производства в 1941 и 1943 годах миномет подвергается модернизации. Именно эта простота производства позволила в годы войны заводам, никогда не выпускавшим военной продукции, быстро наладить выпуск минометов. И не случайно, что уже в 1943 году они составляли более половины всех наших артиллерийских средств.

    Большое количество минометов, поступающих на фронт, привело к организации особых минометных частей и соединений, применявшихся массированно. И вполне справедливо свидетельство бывшего полковника гитлеровской армии У. Динкельакера: «В обороне и наступлении русские своими минометами достигли больших успехов. Восточную Пруссию, например, русские захватили с помощью минометов».

    Ни в одной армии мира не было минометов, подобных нашему полковому. В германской армии такой у калибр появился лишь в 1943 году, представляя собой точную копию нашего миномета. На протяжении всей войны 120-мм полковые минометы успешно решали возлагавшиеся на них задачи по уничтожению огневых средств и живой силы противника, по уничтожению наблюдательных пунктов и разрушению легких полевых сооружений.

    ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 120-ММ ПОЛКОВОГО МИНОМЕТА ОБРАЗЦА 1938 ГОДА

    Вес в боевом положении 275 кг

    Наибольшая дальность стрельбы 5700 м

    Наименьшая дальность стрельбы 460 м

    Угол возвышения от 45 до 80°

    Угол горизонтального обстрела ± 4°

    Вес осколочно-фугасной мины 15,9 кг

    Максимальная начальная скорость мины 272 м/сек

    Практическая скорострельность (без исправления наводки) 15 выстр/мин

    Поделитесь на страничке

    Следующая глава >

    military.wikireading.ru

    Колесный ход образца 1938 года к 120-мм полковому миномету был модернизирован конструктором Шавыриным и получил обозначение В-20. Усовершенствование заключалось в следующем: был введен механизм подрессоривания; была увеличена прочность рамы хода, а также увеличена высота коробки обоймы для ствола, что позволяло укладывать на ход миномет с надетым на ствол предохранителем от двойного заряжения; было введено устройство сцепной петли, смягчающее действие толчков на ход при трогании с места или при торможении, а также при транспортировке по пересеченной местности; было введено стопорное устройство сцепной петли, необходимое при перевозке хода за автомобилями с невращающимися крюками; были введены новая ступица и колесо “Победа” ГАЗ-М-20 с шиной ГК. Новый колесный ход В-20 допускал возку миномета по булыжной мостовой со скоростью до 60 км/ч, в то время как старый только до 18 км/ч.

    Официально 120-мм полковой миномет был принят на вооружение постановлением Государственного Комитета Обороны СССР от 26 февраля 1939 года.

    Серийное производство миномета началось только 1 сентября, после испытаний в боях с японцами на Халкин-Голе. Мощный миномет оправдал себя и во время войны с Финляндией в 1939-1940 годах.

    При боевом весе 275 кг он мог вести огонь при углах вертикальной наводки в 45° и 80° (по горизонтали – 3-15°). Скорострельность составляла 6-15 выстрелов в минуту. Мина оставляла воронки глубиной до 1,5 м. Начальная скорость полета мины достигала 272 м/с.

    Расчет миномета состоял из 6 человек: командир, наводчик, заряжающий, установщик (он проверял стойку миномета и устанавливал положение взрывателя на мине) и 2 подносчика (при перевозке на лошадях они же были ездовыми).

    К 1941 году каждая стрелковая дивизия имела в своем составе по 12 120-мм полковых минометов (по батарее из 4 минометов в стрелковом полку). Всего к началу Великой Отечественной войне в Красной Армии было свыше 3000 полковых минометов.

    120-мм миномет широко использовался для поражения живой силы и огневых средств противника, а также для проделывания проходов в проволочных заграждениях и минных полях. Большая крутизна траектории полета мин позволяла уничтожать закрытые цели, не поражаемые огнем стрелкового оружия и артиллерийским настильным огнем.

    Уже первые бои показали, что мощный 120-мм миномет является не только “оружием ближнего боя”, как гласили наставления, но и ценным огневым средством пехоты, особенно при нехватке артиллерии. В августе 1941 года Государственный Комитет Обороны СССР приказал довести выпуск таких минометов до 500 в месяц. Всего в 1941-1942 годах было произведено свыше 8000 120-мм минометов.

    С 1942 года полковой миномет состоял на вооружении не только стрелковых полков и дивизий, но и танковых, мотострелковых и моторизованных бригад, механизированных и стрелковых корпусов. В бригадах и полках были отдельные батареи 120-мм минометов (по 4, а с 1943 года – по 6 минометов), а в корпусах и армиях – отдельные минометные полки (2-3 дивизиона по три батареи, всего 36 минометов). С 1944 года эти полки вводились в состав минометных бригад артиллерийских дивизий.

    В ходе боевых действий на Восточном фронте немцы захватили в 1941 году несколько сотен исправных советских 120-мм минометов образца 1938 года. Часть из них была использована в Вермахте под названием 12-cm Gr.W.378(r).

    Тактико-технические характеристики 120-мм миномета образца 1938 года:

    боевая масса: 275 кг;

    расчет: 6 чел.;

    калибр: 120 мм;

    угол вертикальной наводки: 45° и 80°;

    угол горизонтальной наводки: от 3 до 15°;

    максимальная дальнобойность: 5700 м;

    минимальная дальнобойность: 450 м;

    начальная скорость полета снаряда: 272 м/с;

    скорострельность: 6-15 выстр/мин.

    120-мм полковой миномет образца 1941 года.

    Большие потери материальной части артиллерии в первые месяцы войны чрезвычайно остро поставили вопрос резкого увеличения производства 120-мм минометов. Дело в том, что при примерно сопоставимом весе снарядов 120-мм миномет образца 1938 года в девять раз легче и примерно во столько же раз дешевле близкой к нему по калибру 122-мм гаубицы образца 1938 года.

    Наряду с подключением к производству 120-мм миномета дополнительных предприятий увеличение выпуска этого оружия могло быть достигнуто за счет упрощения его конструкции и снижения таким образом трудоемкости и расхода металла. Поэтому Государственный Комитет Обороны напрямую, минуя все инстанции, дал задание Б.И.Шавырину разработать упрощенный миномет, который при сохранении боевых характеристик 120-мм миномета образца 1938 года имел бы более простую конструкцию, меньшую трудоемкость и высокую технологичность изготовления, позволяющие в условиях военного времени на том же оборудовании выпускать большее количество минометов.

    Группа конструкторов во главе с Б.И.Шавыриным в короткие сроки разработала конструкцию 120-мм полкового миномета, который в отличие от миномета образца 1938 года имел упрощенный ствол с ввинтным казенником, более простой амортизатор с увеличенным ходом, измененную конструкцию двуноги, поворотного и подъемного механизмов.

    Упрощенный миномет не комплектовался колесным ходом и передком, поэтому конструкция миномета предусматривала возможность перевозки его в кузове автомашины вместе с расчетом и боеприпасами.

    Проведенные на полигоне ГАУ сравнительные испытания упрощенного миномета со штатным образца 1938 года показали, что упрощенный миномет по боевым характеристикам не уступает штатному, а по некоторым показателям даже превосходит его.

    Запуск в производство миномета в конце 1941 года позволил на том же оборудовании увеличить выпуск минометов в 1,8 раза. Трудоемкость изготовления была сокращена почти вдвое, расход материалов – на 26%.

    120-мм полковой миномет образца 1943 года.

    Полковой миномет образца 1943 года является

    модернизированным вариантом 120-мм миномета

    образца 1938 года. Модернизация была проведена

    в 1943 году коллективом конструкторов под

    руководством главного конструктора серийного

    завода А.А.Котова.

    При проведении модернизации А.А.Котов

    руководствовался теми же принципами, что и

    создатели 120-мм упрощенного миномета образца

    1941 года – при сохранении и повышении боевых

    и эксплуатационных характеристик он стремился

    сделать конструкцию более технологичной и менее трудоемкой.

    Значительные изменения претерпел ствол миномета. Конструкция встроенного в казенник ствола стреляющего механизма была упрощена. Кроме того, если раньше для замены сломанного бойка приходилось разбирать миномет и свинчивать казенник со ствола, то новая конструкция стреляющего механизма позволяет выполнять замену бойка без разборки миномета, что особенно важно в боевой обстановке.

    Опытом боевого использования обусловлено и другое изменение конструкции ствола - на его дульной части был установлен предохранитель от двойного заряжания. Дело в том, что хорошо натренированный расчет может вести из миномета огонь с очень высокой скорострельностью. Известный расчет миномета, составленный из братьев Шумовых, стрелял так, что в воздухе одновременно находились восемнадцать мин. Это означает, что когда на позициях противника разрывается первая мина, в ствол опускается двадцатая мина, а восемнадцать уже летят на врага.

    При таком темпе стрельбы в войсках бывали случаи, когда на оставшуюся в стволе в результате осечки мину опускалась другая. Взрыв двух мин означал неминуемую гибель расчета. В течение длительного времени такие потери относили к прямому попаданию вражеского снаряда, пока один из чудом оставшихся в живых командиров расчета не рассказал о случае двойного заряжания. Для минометов калибра 82-мм и 120-мм была срочно разработана конструкция предохранителя, металлический флажок которого препятствует опусканию в канал ствола миномета второй мины. 120-мм миномет образца 1943 года выпускался уже с таким предохранителем.

    afganvoina.narod.ru

    Обзор артиллерии. Часть 3. Тяжелые минометы и боеприпасы к ним » Военное обозрение

    Когда дальность не является ключевым требованием, а высокие углы атаки позволяют поражать цели на обратных склонах или цели, скрытые в городских каньонах, минометы становятся предпочтительным средством. Тяжелые минометы зачастую становились дополнительным вооружением даже внутри артиллерийских подразделений. А минометы, устанавливаемые на транспортные средства, предоставляют мотопехотным подразделениям штатные средства ведения огня непрямой наводкой.
    Автоматический 120-мм минометный комплекс TDA 2R2M устанавливался на различные шасси, среди которых VAB 6x6 (на фото) и Piranha 8x8

    TDA (бывшая Thomson Brandt Armements), специализирующееся на минометах подразделение компании Thales, много лет назад разработало 120-мм нарезной миномет MO 120 RT, который состоит на вооружении многих пехотных и артиллерийских подразделений. Миномет массой 622 кг может буксироваться легкой машиной или просто перевозиться на подвесе средних многоцелевых вертолетов; он имеет максимальную дальнобойность стандартным боеприпасом 8,1 км. Ствол длиной два метра обеспечивает хорошую точность и при стрельбе активно-реактивными минами дальнобойность увеличивается до 13 км. Развертывается миномет за три минуты, скорострельность может достигать 18 выстрелов в минуту. MO 120 RT можно разделить на три подсистемы, ствол, опорная плита и лафет (самая тяжелая часть массой 285 кг), и соответственно сбросить на парашютах. Миномет MO 120 RT состоит на вооружении 24 стран, включая Бельгию, Францию, Италию, Нидерланды, Турцию и США, где он развернут корпусом морской пехоты в составе экспедиционной системы огневой поддержки EFSS (Expeditionary Fire Support System), которая может перевозиться в конвертоплане Osprey.



    Экспедиционная система огневой поддержки EFSS американского корпуса морской пехоты

    На базе этого миномета компания TDA разработала миномет 2R2M (Recoiling Rifled Mounted Mortar – с противооткатной системой нарезной устанавливаемый на машину). Система массой 1500 кг может устанавливаться в заднее отделение гусеничных или колесных бронетранспортеров массой 10 от 15 тонн благодаря своему тормозу отката, который поглощает до 75% сил. Его компьютерная система управления огнем вместе с системой навигации позволяет произвести первый выстрел менее чем через минуту после остановки машины. Полуавтоматическое дульное заряжание обеспечивает скорострельность 10 выстрелов в минуту. 2R2M может быть подсоединен к общей системе управления огнем, что повышает огневое могущество на уровне взвода и обеспечивает автоматическую передачу данных между минометами, пунктом управления и передовым наблюдателем. Баллистические характеристики идентичны баллистическим характеристикам MO 120 RT, углы вертикального наведения составляют +45°/+85° и горизонтального наведения ±220°. Количество готовых выстрелов зависит от платформы, но, как правило, составляет около 35 штук. Миномет 120 2R2M был принят на вооружение итальянской армии и установлен там на шасси Freccia 8x8 (первый из 12 транспортеров минометного комплекса был поставлен в конце 2014 года). Также он был принят на вооружение армии Малайзии и установлен на машину ACV-19, армии Омана на БТР VAB 6x6 и в нераскрываемом количестве Саудовской Аравией. 2R2M, скорее всего, будет устанавливаться на новую машину Griffon 6x6, разрабатываемую в настоящее время для легких и средних подразделений французской армии.

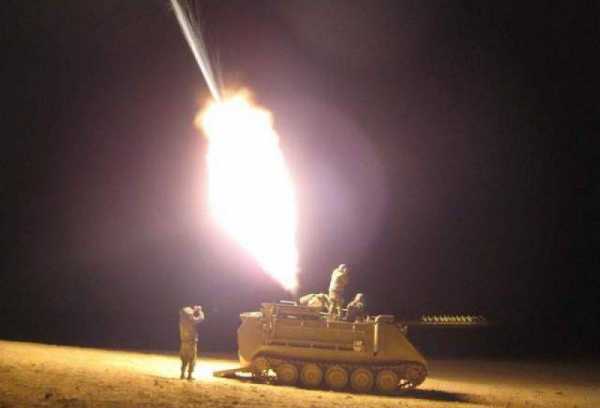

    Огонь из 120-мм миномета Cardom ElbitSystems, установленного на БТР M113; система может также принять 81-мм стволы и состоит на вооружении Израиля и Испании
    Ближний план 120-мм миномета Elbit Cardom, изначально разработанного компанией Soltam. Система в настоящее время вобрала в себя большой опыт компании Elbit в области электроники

    Еще один возимый автоматический миномет Cardom был разработан компанией Soltam, в настоящее время являющейся частью Elbit Systems. Он может быть вооружен 120-мм или 81-мм гладкоствольным стволом и оборудован электроприводами для автоматического наведения, современной встроенной системой управления огнем (СУО), инерциальной навигационной системой и бортовым баллистическим вычислителем, который может быть интегрирован в систему управления боем, что позволяет отстрелять первую мину после занятия позиции в течение 30 секунд.

    120-мм вариант имеет максимальную дальнобойность 7000 метров и скорострельность 16 выстрелов в минуту (количество выстрелов зависит от типа машины). Миномет Cardom может вращаться на все 360°; его можно снять с машины и вести огонь с грунта. С целью повышения боевой эффективности миномет может стрелять в режиме MRSI (multiple-round simultaneous impact – одновременный удар нескольких снарядов; меняется угол наклона ствола и все снаряды, выпущенные за определенный интервал времени прилетают к цели одновременно). Миномет принят на вооружение израильской армии со стволом 120 мм (два контракта подписаны в 2011 и 2013 годах), а также испанской армией, но со стволом 81 мм. Cardom также является базой для системы RMS6-L, установленной компанией Mistral Group на 324 машины Stryker (в американской армии известны как M1129/M1252 Stryker Mortar Carrier).


    Американская компания Mistral Croup разработала минометный комплекс RMS6-L. Он базируется на миномете Cardom от Elbit Systems, комплекс был установлен на машину Stryker

    В результате дальнейших разработок, проведенных компанией Marvin Group, появился миномет XM-905, поступивший в начале 2014 года на вооружение американских войск специального назначения. Программа была начата как срочная оперативная потребность с целью «расшить узкие места», имеющиеся в защите баз в Афганистане. Система, также известная под обозначением AMPS (Automated Mortar Protection System – автоматизированная минометная система защиты), базируется на круглой опорной плите с тремя сошниками и тремя стойками, на которой собственно и устанавливается RMS6-L. Система электроприводов подсоединена к СУО с целью минимизации подготовки к стрельбе, плита может вращаться на 360° в обоих направлениях. СУО способна выдавать точные решения даже когда миномет установлен на склоне. Компании Mistral Group в марте 2013 года был выдан контракт на новую систему управления огнем для миномета XM-905, получившую обозначение EMTAS (Enhanced Mortar Target Acquisition System – улучшенная минометная система обнаружения и захвата цели). В свое время (весной 2011 года) девять таких систем были развернуты и проверены в Афганистане. Американская армия также намеревается расширить сообщество пользователей минометного комплекса за счет поставки его в свои подразделения специального назначения («зеленые береты»).


    Миномётная система AMPS
    Минометный боеприпас с лазерным наведением от Elbit получен за счет добавления головки самонаведения и комплекта JDAM (комплект рулей и системы наведения для обычных бомб) к стандартному 120-мм минометному боеприпасу. Слева комплект установленный на снаряд, справа отдельные элементы комплекта

    Обеспечение пехоты высокоподвижной крупнокалиберной системой для ведения огня непрямой наводкой было целью конструкторов компании Elbit Systems, когда они начали работу над системой Spear. В итоге они разработали новое противооткатное устройство, снижающее силы отката до пороговой величины 10 тонн, что позволяет устанавливать систему Spear на машины класса Humvee без стабилизирующих опор. Система весит менее тонны без боеприпаса, боекомплект составляет 36 выстрелов с зарядами. Дальность и скорострельность такие же, как у миномета Cardom, заряжание только ручное и поэтому необходим расчет из двух человек. Система оборудована компьютеризированной навигационной и прицельной системой с модулем ориентации и клинометрами (уклономерами). При получении данных от этих систем СУО (которая может интегрироваться с большинством систем управления боем) посредством электроприводов точно выставляет ствол миномета по азимуту и углу места. Машина с установленным минометом Spear может открыть огонь через 60 секунд после остановки и стрелять с точностью 30 метров. С системой Spear пехотные подразделения с легкими машинами получают мобильный миномет крупного калибра, что позволяет иметь всего один штатный тип транспортных средств для перевозки личного состава, систем прямой и непрямой наводки. Израильская армия проявила интерес и в компании Elbit утверждают, что несколько потенциальных зарубежных заказчиков выстроились в очередь на эту систему.

    Около 15 лет назад швейцарская компания Ruag разработала возимый 120-мм гладкоствольный миномет и дала ему имя Bighorn (снежный баран). Гидравлическая система обеспечивает наведение и полуавтоматическое заряжание, тогда как инерциальная система навигации и позиционирования обеспечивает точное наведение миномета, независимо от того, есть GPS или нет. Точность составляет 0,5% от дальности по горизонтали и 0,25% по высоте. Наведение по азимуту осуществляется в секторе ± 190° (опционально при добавлении контактного кольца возможно круговое вращение на 360°), углы вертикального наведения составляют +45°/+85°. Полуавтоматическая система заряжания позволяет отстрелять четыре выстрела менее чем за 20 секунд, режим интенсивного огня составляет 8-12 выстрелов в минуту и длительный темп огня 4 выстрела в минуту до 150 выстрелов. Максимальная дальнобойность превышает 9000 метров в зависимости от типа боеприпаса. Эта программа была в свое время остановлена, но в феврале 2015 года швейцарская компания показала систему Cobra — полностью модернизированный вариант Bighorn. Кроме современного «дизайна» в системе Cobra вся гидравлика была заменена электрическими приводами и установлена современная СУО. Сила отката составляет 30 тонн и длится всего 30 миллисекунд, что позволяет устанавливать миномет на двухосный автомобиль. Совершенно новые баллистический вычислитель и система управления огнем легко интегрируются в любую артиллерийскую систему оперативного управления. Полуавтоматическая система заряжания Cobra позволяет отстрелить 4 мины менее чем за 20 секунд (предохранительная система предотвращает двойное заряжание). По данным компании Ruag автомобиль с установленным комплексом Cobra может занять позицию, сделать от 6 до 10 выстрелов (первый покидает ствол через 60 секунд) и сняться с нее менее чем за две минуты. Двухметровый ствол (в случае ограниченного объема может быть установлен ствол длиной 1,6 метра) принимает любой нынешний боеприпас для гладкостенных стволов, даже удлиненные управляемые снаряды. В состав комплекса Cobra также входят встроенные средства обучения, а также вставной 81-мм ствол, что позволяет проводить боевую подготовку, приближенную к боевым условиям, за меньшую стоимость и при сокращенной дальности. При разработке миномета Cobra была достигнута некоторая экономия массы, он весит 1200 кг без системы заряжания и 1350 кг с ней. Компания Ruag уже начала стрельбовые испытания необходимые для подтверждения новой архитектуры (артиллерийские компоненты, взятые от Bighorn, уже произвели свыше 2000 выстрелов). Система Cobra уже устанавливалась на машину Piranha (предлагается главным образом для платформ 8x8). С несколькими странами ведутся переговоры по приобретению этой системы.


    Минометный комплекс Cobra от компании Ruag представляет собой самое последнее добавление к семейству 120-мм минометных систем, устанавливаемых на транспортные средства. Комплекс, оборудованный только электроприводами, базируется в основном на предыдущем варианте Bighorn

    Сингапурская компания STK Engineering экспортировала свой миномет Srams в Объединенные Арабские Эмираты, где он был установлен на автомобиль RG-31. Вся система получила обозначение Agrab 1
    Сдвоенный 120-мм миномет Amos с казенным заряжанием производства финской компании Patria на шасси Patria AMV состоит на вооружении финской армии

    120-мм гладкоствольный миномет Srams (Super Rapid Advanced Mortar System – перспективная сверхскоростная минометная система) разработки сингапурской компании ST Engineering состоит на вооружении Сингапура и ОАЭ, где он установлен соответственно на сочлененный вездеход Bronco и минозащищенный автомобиль RG31. Миномет имеет ствол длиной 1,8 метра, полуавтоматический загрузчик комплекса позволяет достичь скорострельности 10 выстрелов в минуту. С активно-реактивным снарядом максимальная дальнобойность достигает 9 км, углы вертикального наведения составляют +40°/+80°, тогда как платформа вращается в секторе ± 28°. Общая масса системы менее 1200 кг, силы отката составляют менее 26 тонн (он устанавливался на автомобили Spider компании ST Engineering, а также на Humvee). В конфигурации для сингапурской армии он устанавливается в задний модуль Bronco, а в случае с RG31 на его заднюю грузовую платформу. Первая партия минометов Srams была поставлена в ОАЭ и установлена на бронеавтомобиль RG31 Mk5 компанией International Golden Group; этот самоходный миномет назвали Agrab 1. Вторая партия из 72 минометов устанавливается на бронеавтомобиль RG31 Mk6E. Эта система получила обозначение Agrab 2; поставки ее продолжаются. Последний вариант оборудован навигационной системой Selex ES FIN3110 и, как и первый вариант Agrab 1, системой управления огнем Arachnida от Denel Land System.

    Башенные минометы – это еще один тип минометов, устанавливаемых на транспортные средства. Подобные системы предоставляют расчету (экипажу) полную защиту. В общем и целом системы эти сложнее конструктивно, имеют большую массу, хотя первый выстрел, как правило, отстреливается быстрее, поскольку нет необходимости приводить миномет в боевое положение после остановки машины, только навести по азимуту и углу места.

    В конце 90-х годов компания Patria Hagglunds Oy, совместное предприятие между Patria и BAE Systems Hagglunds, разработала башню Amos в качестве системы ведения огня непрямой наводкой для колесных или гусеничных бронетранспортеров и быстроходных боевых катеров. При массе 3600 кг башня Amos вооружена двумя трехметровыми 120-мм гладкоствольными минометами казенного заряжания с гидропневматическим противооткатным механизмом. Башня вращается вкруговую на 360°, тогда как вертикальные углы составляют –3°/+85° (наведение с помощью электроприводов). СУО автоматически приводит стволы в положение для стрельбы, после чего менее чем через 30 секунд производится первый выстрел. Заряжание полуавтоматическое, первые четыре выстрела отстреливаются за пять секунд. Максимальная скорострельность составляет 16 выстрелов в минуту, а максимальная непрерывная – 10 выстрелов в минуту. Длинный ствол обеспечивает дальнобойность свыше 10 км, а СУО в режиме MRSI позволяет выпустить до 10 снарядов. После контракта на разработку, подписанного в 2003 году, финской армией в 2010 году были заказаны 18 машин Patria AMV с башней Amos; первые поставки прошли в 2013 году.

    В 2006 году компания Patria доработала башню под установку более легкого одноствольного миномета Nemo. Он сохранил тот же ствол и большинство характеристик касательно вертикальных углов, систем наведения и заряжания, но конечно начальная скорострельность упала до трех выстрелов за 15 секунд. Максимальная скорострельность составляет 10 выстрелов в минуту, а длительный темп стрельбы – шесть выстрелов в минуту. Миномет Nemo весит 1700 кг (более чем в два раза меньше Amos), что делает его совместимым с платформами 6x6 и более легкими судами. Первым покупателем системы стала неназванная страна с Ближнего Востока, но все понимают, что это Национальная гвардия Саудовской Аравии, которая по контракту 2010 года заказала 36 бронетранспортеров LAV с минометом Nemo у компании GDLS-Canada. Также были получены заказы на установку системы на морские платформы. По данным компании Patria, интересные возможности для Nemo появляются в Европе, на Ближнем Востоке и Северной Америке. В 2012 году компания Patria представила концепцию Nemo Plus, установив на башню с минометом дистанционно управляемый боевой модуль Kongsberg Protector Super Lite и систему ситуационной осведомленности. Кроме того, в 2014 году компания Patria представила обучающий тренажер стрелок-командир, который может использоваться для боевой подготовки различного уровня. Типичная конфигурация взвода включает три рабочих места, место стрелка-командира и место инструктора-оператора. В начале 2015 года компания Patria и Kongsberg объявили о совместном соглашении по проведению программы по боевой машине и системе вооружения в одной из стран Ближнего Востока.

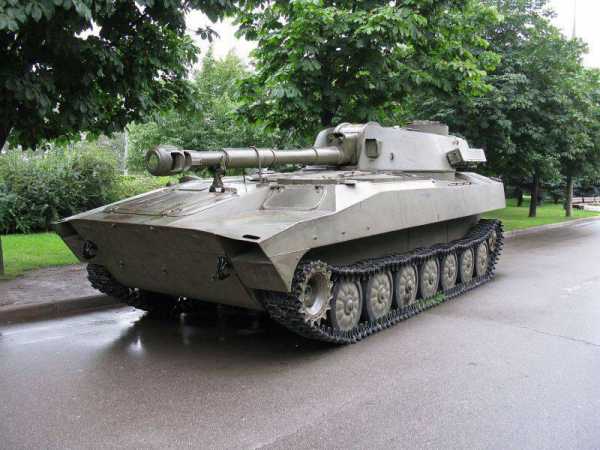

    2С1 «Гвоздика» — советская 122-мм полковая самоходная гаубица

    Используя опыт модернизации самоходной гаубицы 2С1 «Гвоздика» советского происхождения, польская компания Huta Stalowa Wola (HSW) разработала башенный миномет и дала ему обозначение RAK 120. Вооружение представляет собой одиночный 120-мм миномет с гладким стволом длиной 3000 мм, что дает максимальную дальнобойность 10 км. Польская конфигурация оборудована интегрированной системой управления огнем и связи Topaz и поэтому наведение либо полностью автоматическое, либо осуществляется посредством джойстика (имеется ручная резервная ветвь). Позиция машины обеспечивается инерциальной навигационной системой Talin 5000, соединенной с GPS и одометром, что гарантирует определение местоположения даже при отсутствии сигнала GPS. Приводы наведения электрические, вертикальные углы составляют –3°/+80°, а горизонтальные углы 360°. Автомат заряжания позволяет заряжать снаряды на всех вертикальных углах, в кормовой нише башни размещается боекомплект и 20 готовых выстрелов, еще 40 выстрелов уложены в заднем отделении машины. Скорострельность составляет от шести до восьми выстрелов в минуту, система может отстрелять, по меньшей мере, три снаряда в режиме MRSI. Башня может также использоваться для огня прямой наводкой на дальностях до 500 метров. Время перевода в боевое положение оценивается в менее чем 30 секунд; экипаж машины составляет два или три человека и башня стандартно имеет защиту, соответствующую первому уровню защищенности стандарта STANAG.


    После башни с двумя стволами компания Patria разработала легкую башню Nemo с одним стволом
    120-мм башенный миномет RAK, разработанный польской компанией Huta Stalowa Wola, может устанавливаться на гусеничные или колесные бронированные машины
    Башенный миномет RAK 120 установлен на бронетранспортер Rosomak 8x8. Система была заказана польской армией

    Польша выбрала RAK 120, но заказов на эту систему первое время не было; восемь башен первой партии были установлены на колесную машину Rosomak 8x8. Впрочем, в 2013 году польское министерство обороны заказало еще одну партию машин Rosomak, на 80 из которых должна быть установлена башня с минометом, а другие 43 должны быть оборудованы в конфигурацию пункта управления и машину передовых наблюдателей. Компания HSW также показала башню на БМП Marder, которая с целью привлечения экспортных заказов была продемонстрирована на выставках MSPO 2013 и 2014.

    В начале 80-х годов Советский Союз начал разработку башни с 120-мм нарезным минометом с казенным заряжанием 2A60 для легких колесных и гусеничных шасси, например БТР-80 и БТР-Д. По азимуту вращение башни ограничено сектором 70°, тогда как углы вертикального наведения составляют –4°/+80°. Гусеничный вариант под обозначением 2С9 Нона, по всей видимости, на рынке уже не предлагается в отличие от колесного 2С3 Нона-СВК и буксируемого миномета Нона-К, которые активно предлагаются другим странам. Максимальная скорострельность достигает 10 выстрелов в минуту, темп непрерывного огня не превышает четырех выстрелов в минуту. Максимальная дальнобойность традиционным боеприпасом составляет 8,8 км и активно-реактивными снарядами 12,8 км. Миномет состоит на вооружении многих бывших советских республик, последним зарубежным заказом стал, скорее всего, заказ Венесуэлы на 18 систем. Дальнейшим развитием системы стал самоходный миномет 2С31 Вена на базе БМП-3 с минометом 2А80 с более длинным стволом. Дальнобойность при стрельбе стандартным боеприпасом увеличилась до 13 км.

    Китай сумел быстро разработать подобные системы, как правило, за счет так называемого обратного инжиниринга. Первой системой стала PLL-05 на базе шасси WMZ 551 6x6 с башенным минометом, установленным в задней части. Башня с минометом вращается на все 360°. В машине установлена система полуавтоматического заряжания, миномет может стрелять боеприпасами пяти типов, среди них кумулятивный противотанковый для стрельбы прямой наводкой на дальность до 600 метров. Для экспортных заказов миномет был установлен на бронетранспортер Type 07P 8x8. Система получила обозначение Type 07PA, первым покупателем, скорее всего, стала Танзания – постоянный заказчик китайского вооружения.


    На выставке IDEX 2015 суданская компания Military Industrial Complex представила 120-мм самоходный миномет на базе шасси Khatim-2, весьма спартанское решение для африканского рынка

    Миномет WIESEL от компании RHEINMETALL

    Решение немецкой армии отложить закупку системы lePzMr (leichter Panzermorser, легкий бронированный миномет), также известной как Mortar Fighting System и базирующейся на легкой гусеничной машине Wiesel 2, де-факто остановило процесс вооружения немецкой легкой пехоты. Немецкая армия получила всего одну систему, состоящую из восьми самоходных минометов Wiesel, двух командирских машин Wiesel, четырех транспортеров боеприпасов Mungo и около 6000 боеприпасов нового поколения. Система оборудована информационно-управляющей системой Adler DVA. Согласно последней информации, с 2015 года началась полноценная эксплуатация всей системы, в то время как пехотные подразделения переходят на стандартные 81-мм минометы.

    Миномет Wiesel 2 базируется на 120-мм гладкоствольном миномете компании Tampella (ныне Patria), уже состоящем на вооружении немецкой армии. Ствол усилен, чтобы выдержать более высокие давления, создаваемые новыми боеприпасами. Ствол, люлька, противооткатное устройство и бугель закреплены на поворотной оси; из общих 310 кг 180 кг приходится на качающиеся массы орудия. СУО позволяет открывать огонь менее чем через 60 секунд после остановки. Направленный вперед миномет может поворачиваться в секторе ± 30°, вертикальные углы наведения составляют +35°/+85°. Ствол длиной 1700 мм и новые боеприпасы позволяют достичь дальности стрельбы 8 км. Скорострельность составляет три выстрела за 20 секунд и 18 выстрелов за 180 секунд; боекомплект на борту состоит из 25 выстрелов и двух управляемых боеприпасов. Заряжание ручное, для этого ствол приводится в горизонтальное положение; поэтому он относительно короткий. Экипаж из трех человек работает под защитой брони, перед стрельбой в задней части машины при помощи гидравлического привода выдвигаются две стабилизирующих опоры. Минометные комплексы на базе машины Wiesel 2 предназначались для вооружения аэромобильных бригад немецкой армии и таким образом должны были перевозиться внутри вертолетов CH-53. Система Mortar Fighting System остается в портфолио компании Rheinmetall и предлагается также на экспорт. Компания оценивает варианты установки миномета на разные платформы и готова сотрудничать с производителями других машин.


    Решение немецкого правительства остановить закупку Wiesel 2 возможно отражает желание страны не слишком глубоко ввязываться в нынешние конфликты

    Боеприпасы

    Использовав свой опыт разработки комплекта высокоточного наведения PGK (Precision Guided Kit) на базе GPS, компания Alliant Techsystems с прицелом на ускоренную программу американской армии по высокоточному миномету AMPI (Accelerated Precision Mortar Initiative) разработала подобный комплект, предназначенный для повышения точности 120-мм минометных мин, отстреливаемых из гладкостенных стволов. В комплекте повышения точности миномета MPK (Mortar Precision Kit) сохранена фиксированная носовая часть с направляющими рулями, но была добавлена хвостовая подсистема со складывающимся хвостовым оперением, повышающим устойчивость снаряда в полете. Оба части устанавливаются на 120-мм осколочно-фугасный снаряд M934. Требования APMI предусматривают круговое вероятное отклонение (КВО) менее 10 метров по сравнению с КВО 136 метров для 120-мм гладкоствольных минометов на их максимальной дальности, которое снижается до 50 метров при использовании современных высокоточных систем позиционирования и целеуказания. Боеприпасы AMPI программируются подобно артиллерийским снарядам с комплектом PGK при помощи усовершенствованного индукционного установщика взрывателя Enhanced Portable Inductive Artillery Fuze Setter. Комплект MPK был развернут в марте 2011 года в Афганистане, где месяцем позже был произведен первый выстрел снаряда с установленным комплектом MPK. Впрочем, с тех пор американская армия больше контрактов на комплект не выдавала и компания ATK теперь ищет зарубежных партнеров с целью расширения рынка для своих систем.


    Комплект Mortar Precision Kit был опробован в Афганистане, однако отсутствие крупных заказов заставляет компанию ATK искать иностранных партнеров с целью расширения своего рынка сбыта

    Компания ATK также участвует вместе с General Dynamics Ordnance and Tactical Systems в программе по высокоточному боеприпасу увеличенной дальности Perm (Precision Extended Range Munition). Целью программы является обеспечение корпуса морской пехоты новым боеприпасом, который увеличит дальнобойность ее экспедиционной системы огневой поддержки Expeditionary Fire Support System с одной стороны и значительно повысит точность с другой (целевое требование КВО менее 20 метров на дальности 18 км). Второй участник программы – это команда, состоящая из компаний Raytheon и Israel Military Industries. Израильская компания разработала управляемый минометный снаряд Guided Mortar Munition (GMM120) для 120-мм гладкоствольных минометов. Он оснащен системой GPS и имеет дальность действия 9 км. У снаряда четыре рулевых поверхности, которые разворачиваются в хвостовой части после покидания ствола. По сигналам наведения от блока управления Pure Heart (инерциальный/GPS) поверхности поворачиваются так, чтобы снаряд прилетел как можно ближе к цели (по данным компании IMI КВО 10 метров). Для этого снаряда также может быть разработан вариант с носовой полуактивной головкой самонаведения с КВО менее полутора метров. В феврале 2014 года компания Israel Military Industries объявила о том, что вариант ее минометной мины GMM120 с системой GPS прошел квалификационные испытания в израильской армии.

    Еще одна израильская компания Elbit Systems разработала 120-мм комплект лазерного наведения для минометных боеприпасов, который является вариантом комплекта JDAM (комплект рулей и система наведения для обычных бомб). Комплект включает источник питания, электронику, управляемые носовые поверхности и головку самонаведения. При массе менее 3 кг комплект обеспечивает широкое поле зрения, он совместим с целеуказателями стандарта НАТО и обеспечивает точность один метр. Впрочем, компания Elbit Systems рассматривает возможность дальнейшего его усовершенствования. Одним из слабых мест минометных мин с лазерным наведением является то, что им необходим указатель для подсветки цели, в то время как очень часто минометы используются для нейтрализации целей вне прямой видимости. Целеуказание с воздушной платформы является наилучшим вариантом; однако, у пехоты нет таких летательных аппаратов. Таким образом, идея состоит в том, чтобы использовать БЛА ручного запуска, которые могли бы подсвечивать цели. И здесь в игру вступает масса, грузоподъемность таких аппаратов достаточно небольшая. Следовательно, необходима разработка головок самонаведения с гораздо лучшей чувствительностью, которые позволяли бы направлять снаряд на конечном участке траектории при очень слабом отражении сигнала от цели. Израильская компания активно работает над этим, но и интеграция системы наведения по GPS также идет своим ходом. Необходимо напомнить, что компания Elbit также разрабатывает беспилотники и ее дрон Skylark 2 мог бы стать оптимальным целеуказателем.


    Израильская компания MTC Industries & Research Carmiel изготавливает систему управления носовыми рулями для 120-мм минометных мин и 122-мм ракет

    Тот факт, что израильские компании чрезвычайно активны в сфере 120-мм минометных боеприпасов, не должен никого удивлять, ведь израильская армия решила заменить все свои 81-мм минометы более крупным калибром, развертывая один взвод с четырьмя стволами на батальон. На выставке AUSA 2014 еще одна израильская компания MTC Industries & Research Carmiel показала свою систему управления носовыми рулями CAS-0313, в которой каждая поверхность управляется отдельным электродвигателем постоянного тока. Угловое положение каждого руля измеряется потенциометром, а скорость вращения двигателя определяется электронным контроллером (не входит в комплект). Система имеет длину 212 мм, диаметр 119 мм, размах крыльев 370 мм. Крылья расправляются после пуска. Эта система предлагается также для 122-мм ракет.

    Российское предприятие КБП разработало 120-мм управляемый боеприпас Гран. Он отстреливается из гладкоствольных минометов, максимальный радиус действия составляет 9 км. Масса снаряда 27 кг, длина 1200 мм, боевая часть осколочно-фугасная с массой взрывчатого вещества 5,3 кг. Он предназначен для поражения одиночных и групповых, неподвижных и движущихся, бронированных и небронированных целей. Летальный радиус по незащищенным целям составляет 120 метров. Подсветку целей осуществляет портативная артиллерийская система управления огнем Малахит. После захвата цели производится выстрел снаряда Гран. После покидания ствола разворачиваются хвостовые рули, после этого включается маршевый двигатель. Затем активируется гироскоп и после того, как снаряд начинает ориентироваться в направлении цели с помощью носовых рулей, отделяется носовая часть.



    120-мм минометная мина Гран с лазерным наведением работает в связке с лазерным целеуказателем Малахит
    155-мм артиллерийский управляемый снаряд Краснополь

    topwar.ru

    Миномет 120-мм: характеристики (фото)

    Несмотря на то что за последние годы военная техника была существенно модернизирована, миномётное вооружение до сих пор остаётся основным оружием для любого военного подразделения. В целом это происходит по причине того, что при разработке этого оружия разработчикам удалось совместить высокую огневую эффективность с незначительной стоимостью. Это оружие лучше всего подходит для обеспечения огневой поддержки пехоты, особенно в тех случаях, когда боевые действия проводятся в труднодоступной местности со сложным рельефом.

    Виды миномётов

    Наибольшую популярность в военной отрасли заработал миномёт 120 мм образца 1943 года под названием ПМ-43, на основе которого было разработано большое количество современных модификаций:

    • 2Б11 - стандартный вариант;
    • 2Б24 - отечественная модификация существенно превосходящая по огневым показателям все импортные аналоги;
      2В11 - модификация, лицензионно выпускаемая в Болгарии;
    • 2С12 - представляет собой миномётный комплекс, получивший название «Сани». Его конструкция представлена машиной 2Ф510 (автомобиль ГАЗ-66), на которой транспортируется установка, и колёсным ходом 2Л81, предназначенным для использования со стандартной версией миномёта 2Б11;
    • 2К32 - миномёт класса 2Б24 располагается на бронированной гусеничной основе;
    • 2Б25 - используется специальными подразделениями. Обладает рядом преимуществ, позволяющих производить атаки, при которых противник не может определить местоположение установки и, как следствие, устранить её. Выпускается ещё и в варианте «Командос» с дальностью стрельбы до 3 км при общем весе конструкции, не превышающем 12 кг.

    Применение 2Б11

    В том случае, если требуется уничтожение или подавление навесным огнём передвижений пехоты или боевых сил противника, миномёт 120 мм, характеристики которого полностью отвечают заявленным требованиям, станет незаменимым орудием. При этом область применения его весьма разнообразна. Он может использоваться для стрельбы на крутых спусках, горных массивах, ущельях, лесах. С успехом применяется для уничтожения вражеских окопов, траншей и разнообразных военных сооружений лёгкой конструкции. При необходимости с его помощью можно проделывать отверстия в проволочных заграждениях или отражать атаки противника в любое время суток.

    Основные разновидности 120 мм мин, используемых в 2Б11

    Работоспособность, которой достиг миномёт 120 мм, характеристики которого указаны с расчётом на 5 человек, за последние годы была существенная улучшена в ЦНИИ «Буревестник». Теперь конструкция транспортируется на автомобилях УРАЛ-43206 и бронированных гусеничных МТ-ЛБ, позволяя гарантировать сопровождающему экипажу максимальную степень защиты.

    Основные используемые мины:

    • осколочно-фугасная с весом до 15,9 кг;
    • зажигательная;
    • дымовая;
    • осветительная;
    • агитационная.

    При этом время, которое необходимо потратить на то, чтобы в случае необходимости занять огневую позицию, составляет 8 мин, а для того, чтобы оставить её, потребуется потратить около 6 мин.

    Начало производства современных миномётов

    Стандартный миномёт 120 мм, ТТХ которого полностью основываются на первоначальном образце времён Второй мировой войны, вышел в свет в 1979 году в ЦНИИ "Буревесник" (Нижний Новгород, Россия). Он получил название 2Б11 и, став на вооружение в 1981 году, начал серийно выпускаться на фирме «Мотовилихинский завод», за время работы которого было выпущено порядка 1500 миномётных орудий этого типа.

    Устройство миномёта 2Б11

    По сути, миномёт 120 мм - устройство с безоткатной конструкцией, устанавливаемой при помощи двуноги и казенника с опорной пятой на жёсткой плите. Она выполняет роль опоры, которая должна размещаться непосредственно на грунте. Поскольку зарядка производится только через дуло, а в условиях боевых действий возможна закладка двойного заряда, первый из которых послужит взрывателем второго, спровоцировав взрыв непосредственно в дуле миномёта, большинство модификаций 2Б11 получили на дульном срезе специальный механизм, предотвращающий подобное действие и как следствие - получение окружающими существенных травм.

    По сравнению с образцом 1943 года миномёт 120 мм, характеристики которого получили существенные изменения, отливается из современных материалов, существенно облегчающих его конструкцию и транспортировку. Конструкция была оборудована прицелом модели МПМ-44М, обеспечивающим максимальную точность попадания на расстоянии от 480 до 7100 м. При необходимости МПМ-44 можно увеличить более чем на 2°, обеспечивая поле зрения более чем на 9°.

    Немаловажным оказалась ещё и возможность переводить миномёт 120 мм, фото которого представлено ниже, в боевое положение менее чем за 2 минуты, что существенно экономит время на произведение выстрела в условиях неожиданной атаки противника.

    В том случае, когда применение 2Б11 проводится в местности, где не проедет машина 2Ф510, миномёт устанавливают непосредственно на гусеничные шасси, существенно облегчая транспортировку орудия.

    Миномёт 120 мм ТТХ

    Миномёт 2Б11 может использовать для стрельбы всевозможные типы мин с калибром 120 мм. К данной категории относятся даже управляемые мины категории КМ-8 "Грань", уже по этому факту можно должным образом судить о боевых характеристиках, которые показывает миномёт 120 мм. Отзывы военнослужащих о данном орудии позволяют судить и о максимальных показателях дальности стрельбы, которая составляет около 7500 м при заряде обычными.

    Общая масса для всех модификаций, включая непосредственно 2Б11, составляет 210 кг, позволяя производить более 15 выстрелов за минуту с начальной скоростью заряда не менее 325-м/c. Конструкция ствола с длиной 1740 мм обеспечивает вертикальный угол наведения в пределах от +45° до +80°. Горизонтальные показатели при этом колеблются в пределах ±5°, сохраняя показатели визирования в 360° с углом горизонтального обстрела от 5° до 26°.

    Основные данные

    Миномёт 120 мм, радиус поражения которого при стрельбе управляемыми минами достигает 9000 м, на сегодняшний день является самым эффективным орудием для подавления огневой силы противника и прикрытия передвижения отрядов пехоты.

    Стрельба производится путём миномётных выстрелов с взрывателями класса ГВМЗ-7 и переменным зарядом. Примечательно, что машина 2Ф510 (автомобиль ГАЗ-66) с V-образным 8 цилиндровым двигателем, в которой транспортируется 2Б11, может перевозить вместе с ним только строго определённый запас зарядов, размещающихся в 24 ящиках. Боекомплект рассчитан на произведение 48 выстрелов, которые может сделать миномёт 120 мм. Характеристики устройства позволяют совершать загрузку и выгрузку 2Б11 в кузов автомобиля без применения тяжёлой техники.

    В том случае, если людей для совершения этой процедуры по каким-либо причинам недостаточно, миномёт транспортируется на буксире. При этом двигатель 2Ф510 является бензиновым и относится к классу ЗМЗ-66-06, мощность которого достигает 120 л. с. При этом максимально допустимая скорость передвижения по трассе составляет 90 км/ч.

    В том случае если автомобиль с миномётной установкой должен преодолевать реку вброд, для нормального прохождения машины придётся выполнить предварительные замеры. В самом глубоком месте максимально допустимый уровень воды не должен превышать 1 м.

    Тормозная система оснащена гидравлическим приводом с несколькими контурами и гидроваккуумными усилителями на каждом из них. Данные факторы позволяют обеспечить надёжность транспортировки 2Б11 даже в тяжёлых боевых условиях. Единственная слабость 2Ф510 заключается в зависимой подвеске на полиэллиптических рессорах с амортизаторами.

    Перспективы для 2Б11

    В настоящее время разработчики заняты формированием нового облика унифицированного комплекта 120 мм миномёта 2Б11 для того, чтобы обеспечить конструкции максимальную дальность стрельбы с полной автоматизацией подготовки и ведения огня высокоточными боеприпасами.

    Комплектация миномёта будет напрямую зависеть от того, какими будут его грузоподъёмность и размеры. При этом упрощённая система, созданная на гидропневматической опоре, планируется к размещению на шасси класса «Тигр» и IVECO, что окажет существенное влияние не только на транспортировку, но и на лёгкость использования. Планируется настолько усовершенствовать уже существующий вариант, что огневая атака будет производиться без шума, пламени и дыма, сопровождающего выстрел.

    Беспрерывная разработка новых моделей и улучшение уже существующих миномётных установок обеспечивает поддержку стабильно высокого рейтинга России в области военной промышленности и обеспечивает государству одно из первых мест на мировой арене.

    autogear.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
