49117-12: АВ12Р Устройства сопряжения — Производители и поставщики
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Устройства сопряжения АВ12Р Назначение средства измерений
Устройства сопряжения АВ12Р предназначены для измерения аналоговых сигналов напряжения низкого уровня с групповой гальванической развязкой по 16 каналам.
Описание
Устройства сопряжения АВ12Р являются измерительными модулями и входят состав комплексов измерительно-информационных и управляющих МСУВТ В10Р. Комплексы МСУВТ В10Р относятся к системам открытого типа, архитектура которых формируется проектно-компоновочным способом, типы и количество технических и программных средств проектируемого комплекса определяются картой заказа. Устройства сопряжения АВ12Р являются модулями комплексов измерительно-информационных и управляющих МСУВТ В10Р и работают под управлением центрального процессорного модуля.
Устройства сопряжения АВ12Р созданы на базе интегральных микросхем средней и большой степени интеграции и печатной платы с четырёхслойным печатным монтажом.
В состав устройств сопряжения АВ12Р входят коммутатор 16 каналов, источник тока, устройство контроля обрыва линии связи, дифференциальный усилитель, интегрирующий АЦП, гальваническая развязка, вторичный источник питания с интерфейсом связи с ВКМ.
Принцип действия измерительных каналов основан на преобразовании с помощью интегрирующего АЦП измеряемых электрических сигналов напряжения низкого уровня в цифровой код и отображением информационных сигналов на дисплее компьютеров в соответствии с функциями преобразования, указанными в таблице 1.
Таблица 1
|
Тип входного сигнала |
Функция преобразования Y = f (X), Y — выходной сигнал |
|
Напряжение постоянного тока в диапазоне от 0 до 10 мВ, от 0 до 20 мВ, от 0 до 40 мВ, от 0 до 80 мВ |
Y = X или Y = К* X |
В устройствах сопряжения АВ12Р отсутствуют техническая возможность хранения и обработки информации. Для связи с компьютером имеется ПО Метролог-МСУВТ, которое взаимодействует через встроенный интерфейс RS232. ПО Метролог-МСУВТ предназначено для отображения измерительной информации.
Инструментальную погрешность аппаратной части и погрешность, вносимую ПО, не разделяют и проверяют с условием, что суммарная погрешность средства измерения не превышает указанные пределы.
Всего листов 3
Идентификационные данные программного обеспечения указаны в таблице 2.
Таблица 2 — идентификационные данные программного обеспечения_
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
МСУВТ |
Метролог-МСУВТ |
1 |
D903 |
CRC-16 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений «А» по МИ
3286-2010.
Технические характеристики
Основные метрологические характеристики устройств сопряжения АВ12Р приведены в таблице 3.
Таблица 3 — основные метрологические характеристики при измерении напряжения постоянного тока
|
Тип модуля |
Входной сигнал канала |
Выходной сигнал, % от диапазона изменения физической величины |
Предел основной приведенной погрешности, % 5х |
|
АВ12Р |
от 0 до 10 мВ |
Код от 0 до 0FFFH |
0,2 |
|
от 0 до 20 мВ |
0,1 | ||
|
от 0 до 40 мВ | 0,1 | ||
|
от 0 до 80 мВ |
0,1 |
Таблица 4 — габаритные размеры и масса устройств сопряжения АВ12Р
|
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг |
|
245 |
262 |
20,3 |
0,5 |
У словия хранения и эксплуатации
Температура:
Рабочая……………………………………..
от 15 °С до 35 °C,
от минус 50 °С до 50 °С,
от 30 % до 80 % без конденсации
Хранения…………………………………..
Влажность…………………………………
Питание:
напряжение от +4,75 до + 5,25 В, напряжение от +20,4 до +28,4 В.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель устройств сопряжения АВ12Р методом трафаретной печати и на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 — комплектность устройств сопряжения АВ12Р
|
Наименование |
Количество |
|
Устройство сопряжения АВ12Р |
1 |
|
Паспорт |
1 |
|
Компакт-диск с ПО Метролог-МСУВТ |
1 |
|
Методика поверки МП-472/447-2011 |
1 |
Поверка
Осуществляется по документу МП-472/447-2011 «ГСИ. Устройства сопряжения АВ12Р. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 15 августа 2011 г.
Основным средством поверки является: калибратор универсальный Fluke 743В, диапазон воспроизведения напряжения постоянного тока от 0 до 1,1 В, погрешность воспроизведения напряжения постоянного тока ±0,01 %.
Сведения о методах измерений
Сведения о методах измерений изложены в документе «Устройство сопряжения АВ12Р» Паспорт ПИБШ.468353.064 ПС
Нормативные и технические документы, устанавливающие требования к устройствам сопряжения АВ12Р
Паспорт ПИБШ.468353.064 ПС «Устройство сопряжения АВ12Р»
Рекомендации к применению
Применяются вне сферы государственного регулирования обеспечения единства измерений.
all-pribors.ru
49117-13: АВ12Р Устройства сопряжения — Производители и поставщики
Назначение
Устройства сопряжения АВ12Р предназначены для измерения аналоговых сигналов напряжения постоянного тока низкого уровня с групповой гальванической развязкой по 16 каналам.
Описание
Устройства сопряжения АВ12Р являются измерительными модулями и входят в состав комплексов измерительно-информационных и управляющих МСУВТ В10Р. Комплексы МСУВТ В10Р относятся к системам открытого типа, архитектура которых формируется проектно-компоновочным способом, типы и количество технических и программных средств, проектируемого комплекса, определяются картой заказа. Устройства сопряжения АВ12Р работают под управлением центрального процессорного модуля комплексов МСУВТ В10Р.
Устройства сопряжения АВ12Р созданы на базе интегральных микросхем средней и большой степени интеграции и печатной платы с четырёхслойным печатным монтажом.
В состав устройств сопряжения АВ12Р входят коммутатор 16 каналов, источник тока, устройство контроля обрыва линии связи, дифференциальный усилитель, интегрирующий АЦП, гальваническая развязка, вторичный источник питания и интерфейс связи с ВКМ.
Принцип действия устройств сопряжения АВ12Р основан на преобразовании с помощью интегрирующего АЦП измеряемых электрических сигналов напряжения низкого уровня в цифровой код и отображении информационных сигналов на дисплее компьютеров комплексов измерительно-информационных и управляющих МСУВТ В10Р.
Инструментальную погрешность аппаратной части и погрешность, вносимую ПО, не разделяют и проверяют с условием, что суммарная погрешность средства измерений не превышает указанные пределы.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 — Идентификационные данные ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Метролог- МСУВТ |
Метролог-МСУВТ |
1 |
D903 |
CRC-16 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Основные метрологические характеристики устройств сопряжения АВ12Р приведены в таблице 2.
Таблица 2 — Основные метрологические характеристики при измерении сигналов напряжения постоянного тока_
|
Входной сигнал |
Выходной сигнал |
Пределы допускаемой приведенной погрешности, % от диапазона измерений |
|
от 0 до 10 мВ |
Код от 0 до 0FFFH, % от диапазона изменения входного сигнала |
± 0,4 |
|
от 0 до 20 мВ |
± 0,2 | |
|
от 0 до 40 мВ | ||
|
от 0 до 80 мВ | ||
|
от минус 4 до 16 мВ | ||
|
от минус 4 до 36 мВ | ||
|
от минус 4 до 76 мВ |
Таблица 3 — Габаритные размеры и масса устройств сопряжения АВ12Р
|
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг |
|
245 |
262 |
20,3 |
0,5 |
Рабочие условия применения:
— температура окружающего воздуха от 5 до 45 °C;
— относительная влажность от 30 до 80 % без конденсации влаги;
Температура хранения от минус 50 °C до 50 °C
Напряжение питания: от 4,75 до 5,25 В; от 20,4 до 28,4 В постоянного тока.
Срок службы не менее 10 лет.
Знак утверждения типа
наносят на лицевую панель устройств сопряжения АВ12Р методом трафаретной печати и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 — Комплектность устройств сопряжения АВ12Р
|
Наименование |
Количество |
|
Устройство сопряжения АВ12Р |
1 |
|
Паспорт ПИБШ.468353.064 ПС |
1 |
|
Руководство по эксплуатации ПИБШ.468353.064 РЭ |
1* |
|
Наименование |
Количество |
|
Методика поверки |
1 (на партию) |
|
ПО Метролог-МСУВТ |
1* (на партию) |
|
Схема электрическая подключения ПИБШ.468353.064 Э5 |
1* |
Примечание * — поставляется по отдельному заказу
Поверка
осуществляется в соответствии с документом МП 49117-13 «Устройства сопряжения АВ12Р. Методика поверки», утвержденным ФГУП «ВНИИМС» 18 октября 2013 г.
Основные средства поверки: калибратор процессов документирующий Fluke 753 (погрешность воспроизведения напряжения постоянного тока в диапазоне от -0,1 до 0,1 В ±(0,01% от показаний + 0,005 мВ)).
Сведения о методах измерений
Сведения о методах измерений изложены в документе «Устройство сопряжения АВ12Р. Паспорт. ПИБШ.468353.064 ПС».
Нормативные и технические документы, устанавливающие требования к устройствам сопряжения АВ12Р
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические требования.
Паспорт ПИбШ.468353.064 ПС «Устройство сопряжения АВ12Р»
Рекомендации к применению
— при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
all-pribors.ru
Аудио усилитель на 12Вт класса АВ – Поделки для авто

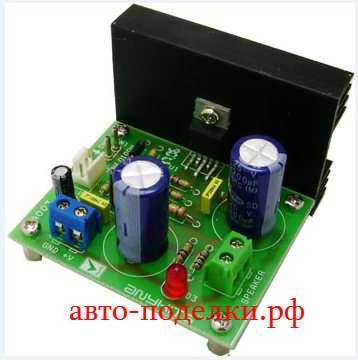

Представляем конструкцию усилителя низких частот мощностью 12Вт класса АВ. Устройство собрано на основе микросхемы TDA2006 в корпусе PENTAWATT. По данным спецификации производителя TDA2006 обеспечивает большой ток на выходе (до 3А), имеет малый уровень гармонических искажений (не более 0.2%).
Кроме того, она имеет оригинальную (и запатентованную) систему защиты от короткого замыкания, обеспечивающую автоматическое ограничение рассеиваемой мощности таким образом, чтобы сохранить рабочую точку выходных транзисторов в микросхеме в пределах области безопасной работы. Традиционная система тепловой защиты также присутствует.
Она работает таким образом: когда температура кристалла превышает 150°С, система тепловой защиты ограничивает ток потребления и рассеиваемую мощность. Поэтому даже слишком высокая температура воздуха или же постоянная перегрузка выхода никак не вредят микросхему.
Радиатор для тда2006 можно делать без запаса на безопасность при перегреве. И кстати между микросхемой TDA2006 и теплоотводом изоляция не требуется. Рекомендуем применение теплопроводящей пасты.
По расположению выводов TDA2006 полностью совпадает с более мощной TDA2030.
Для питания потребуется однополярный источник, обеспечивающий 18В, 2А. Выходная мощность усилителя 12Вт на нагрузке 4 Ом или 8Вт на 8 Ом. На готовой плате установлены контактные группы для удобного подсоединения динамиков и блока питания, разъемы для присоединения регулятора громкости и входного сигнала. Имеется светодиодный индикатор. Микросхема установлена на радиатор. Размеры печатной платы 51мм х 63мм, с отверстиями для крепления по углам диаметром 3.2мм.
Коэффициент усиления в усилителях с обратной связью не должен быть меньше 24 дБ. Рекомендованные значения навесных элементов приведены в таблице, но могут быть использованы и другие значения. Таблица предназначена для ориентирования разработчиков автоаппаратуры.
| Обозначение | Рекомендуемое значения | Назначение | Больше рекомендованного | Меньше рекомендованного |
| C1 | 1 мкФ | Входная развязка по постоянному току | – | Увеличение нижней частоты среза |
| C2 | 22 мкФ | Развязка по постоянному току инвертирующего входа | – | Повышение нижней частоты среза |
| C3, C4 | 0,1 мкФ | Развязка по питанию | – | Опасность генерации |
| C5, C6 | 100 мкФ | Развязка по питанию | – | Опасность генерации |
| C7 | 0,22 мкФ | Частотная стабилизация | – | Опасность генерации |
| C8 | 1/(2?*F*R1) | Верхняя частота среза | Уменьшение полосы пропускания | Увеличение полосы пропускания |
| R1 | 22 кОм | Коэффициент усиления | Увеличение усиления | Уменьшение усиления |
| R2 | 680 Ом | Коэффициент усиления | Уменьшение усиления | Увеличение усиления |
| R3 | 22 кОм | Смещение неинвертирующего входа | Увеличение входного сопротивления | Уменьшение входного сопротивления |
| R4 | 1 Ом | Частотная стабилизация | Опасность генерации на высоких частотах с индуктивной нагрузкой | |
| R5 | 3*R2 | Верхняя частота среза | Плохое ослабление высоких частот | Опасность генерации |

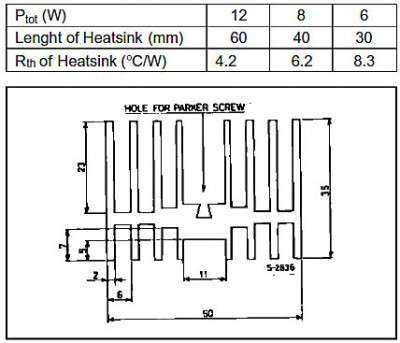

Рекомендуемые размеры радиатора
Похожие статьи:
xn—-7sbgjfsnhxbk7a.xn--p1ai
AV12IMVESA
Кондиционеры AV12IMVESA линейки VRF-системы Haier.
Система кондиционирования AV12IMVESA VRF-системы прекрасно подойдут для вашей квартиры,дома или офиса.Wi-Fi Smart превращает кондиционер AV12IMVESA в интерактивное устройство, подключенное к Интернет по сети Wi-Fi. Мы можем контролировать работу кондиционера AV12IMVESA с помощью мобильных телефонов, планшетных компьютеров либо ноутбуков под управлением операционной системы iOS или Android.
Более 29 лет непрерывного развития и совершенствования технологий производства систем кондиционирования Haier принесли Мировую известность и надежную репутацию успешного бренда. С самого начала развития компании особое внимание уделялось качеству выпускаемой продукции. В результате небольшое производство переросло в транснациональную корпорацию. На настоящий момент в корпорации Haier работает более 80 000 сотрудников по всему миру. Кондиционеры Haier установлены более чем в 100 странах Мира. Кроме того, Haier является одним из крупнейших производителей бытовой техники и электроники: стиральные машины, холодильники, водонагреватели, телевизоры, планшетные компьютеры — это далеко не все категории продукции, которые производит корпорации Haier. По статистике ведущих консалтинговых агентств на протяжении трех лет корпорация Haier награждалась, как крупнейший в Мире производитель бытовой техники.
Диапазон рабочих температур [Охлаждение]:
Диаметр газовой линии (мм):
Габаритные размеры [Ш/Г/В] (мм):
Диаметр жидкостной линии (мм):
Диапазон рабочих температур [Нагрев]:
Максимальная длина трубопровода (м):
Максимальное количество внутренних блоков:
Максимальный перепад высот Внутр.Бл.&Нар.Бл (м):
Мощность (Л.С.):
Охлаждение (кВт):
Потребляемая мощность [Нагрев] (кВт):
Потребляемая мощность [Охлаждение] (кВт):
Производитель компрессора:
Расход воздуха (м. куб./ч):
Соотношение мощности [Внутр бл/Наружн бл] (%):
Тип компрессора (Тип):
Транспортировочные размеры [Ш/Г/В] (мм):
Уровень звукового давления дБ(А):
Уровень звуковой мощности дБ(А):
Чистый вес/Вес в упаковке (кг):
Элекропитание:
Энергоэффективность EER/COP:
