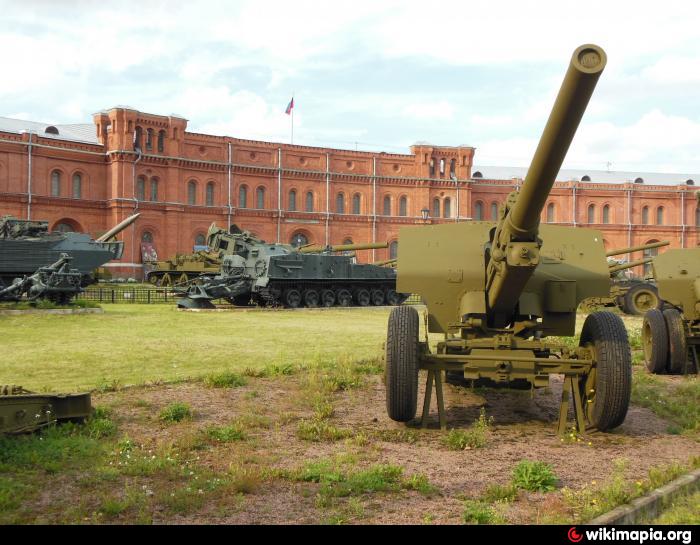

Ныне М-60 являются большой редкостью. Одна (а вроде две, поправьте, если не прав) находится на открытой экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи, Санкт-Петербург. Стоит она неудобно, так что «дотянуться» объективом не очень удобно.
Tags: дивизионная артиллерия
SubscribeНа зависть королю Артуру
Широко известна легенда о мече в камне, и Артуре, который его вытащил, став королем.
Настоящий меч в камне реально существует, но есть и куда более……и тебя вылечим
Совсем недавно модным течением была гомеопатия. Между тем, поговорка «всё новое — хорошо забытое старое»появилась не на пустом месте. Как и отношение…
Всё в дело
Сейчас интернеты облетели кадры с белорусских учений, где продемонстрировали (уже не первый раз) приблуду для приманивания «Джавелинов». Между тем,…
Настоящий меч в камне реально существует, но есть и куда более…Photo
Hint http://pics.livejournal.com/igrick/pic/000r1edq
На зависть королю Артуру
Широко известна легенда о мече в камне, и Артуре, который его вытащил, став королем. Настоящий меч в камне реально существует, но есть и куда более…
…и тебя вылечим
Совсем недавно модным течением была гомеопатия. Между тем, поговорка «всё новое — хорошо забытое старое»появилась не на пустом месте. Как и отношение…
Всё в дело
Сейчас интернеты облетели кадры с белорусских учений, где продемонстрировали (уже не первый раз) приблуду для приманивания «Джавелинов».
Между тем,…
Между тем,…№ 148. Докладная записка наркома обороны СССР С. К. Тимошенко в Политбюро ЦК ВКП(б) и СНК СССР о мероприятиях по снабжению армии новыми 107-мм дивизионными пушками – 13 июня 1940 г.
№ 148. Докладная записка наркома обороны СССР С. К. Тимошенко в Политбюро ЦК ВКП(б) и СНК СССР о мероприятиях по снабжению армии новыми 107‑мм дивизионными пушками
13 июня 1940 г.
Совершенно секретно.
Завод № 172 им. Молотова спроектировал и изготовил новую 107‑мм пушку по тактико-техническим требованиям НКО (АУ Красной армии)[1]. Полигонные испытания опытного образца этой пушки показали, что новая 107‑мм пушка имеет ряд боевых и тактических преимуществ по сравнению со штатной 107‑мм пушкой обр. 1910/1930 г. и не уступает по своим данным 105‑мм пушке фирмы “Шкода”, которая явилась ее прототипом. Выявленные испытаниями недостатки этой пушки могут быть устранены в течение 1‑1,5 месяцев.
При наличии бронебойного снаряда в боекомплекте новая 107‑мм пушка сможет вести борьбу с тяжелыми танками противника, и ее необходимо будет иметь в составе дивизионной артиллерии.
На особо трудных участках (по условиям местности) эта пушка будет включаться в состав корпусной артиллерии.
Для снабжения армии этими пушками в 1941 г. необходимо в настоящее время провести следующие мероприятия.
I. Обязать народного комиссара вооружения:
а) доработать к 15 июля с. г. опытные образцы пушки на заводе № 172 им. Молотова;
б) изготовить к 1 декабря с. г. серию пушек в количестве 24 шт. на заводе № 352, отработав на этой серии чертежи для валового производства;
в) подготовить к 1 января 1941 г. валовое производство этих пушек на заводе № 352 с выпуском 1 тыс. шт. в течение 1941 г.
II. Обязать народного комиссара боеприпасов:
а) Доработать к 1 августа с. г. выстрелы к этой пушке и изготовить 3,5 тыс. выстрелов для войсковых испытаний;
б) изготовить к 1 ноября с. г. 26 тыс. выстрелов в обеспечение серийного выпуска пушек.
III. НКО — в августе месяце сего года провести войсковые испытания пушек.
Представляю проект постановления КО “О подготовке производства новых 107‑мм дивизионных пушек и боеприпасов к ним”.
Прошу утвердить[2].
Приложение[3]: 1) проект постановления КО на 2 л.; 2) краткое описание на 2 л.; 3) краткая сводка результатов испытаний на 3 л.; 4) таблица основных характеристик на 1 л.
Маршал Советского Союза С. Тимошенко
Примечания:
[1] Проектирование 107‑мм дивизионной пушки началось осенью 1938 г. в конструкторском бюро завода № 172. Руководил работами Ф. Ф. Петров. Орудие разрабатывалось в нескольких вариантах, получивших индексы М‑25, М‑45 и М‑60. Пушки М‑25 и М‑45 являлись дуплексами 152‑мм гаубицы М‑10 (107‑мм ствол был наложен на лафет этой гаубицы). Несмотря на то что их опытные образцы прошли испытания, был выбран проект М‑60 с заново разработанным лафетом. М‑60 также имел два варианта: с оттягивающимся при транспортировке стволом и с поворотом ствола на 180° при переходе в походное положение. В результате предпочтение отдали первому варианту.
13 декабря 1939 г. прошедшие заводские испытания опытные образцы пушки были отправлены на полигонные испытания, выявившие некоторые недоработки системы. В октябре 1940 г. пушка М‑60 с уже устраненными недостатками успешно прошла войсковые испытания и была принята на вооружение Красной армии под официальным названием «107‑мм универсальная дивизионная пушка большой мощности обр. 1940 г.». Серийный выпуск орудия поручили заводу № 352, который в 1940 г. произвел 25 пушек, а в 1941 г. — 101. Вскоре после начала войны серийное производство орудия было прекращено по ряду причин.
[2] Постановление Комитета обороны при СНК СССР № 265сс “О подготовке производства новых 107‑мм дивизионных пушек и боеприпасов к ним” было принято 16 июня 1940 г. Оно закрепило положения, содержащиеся в докладной записке. Постановление содержало также требование «представить к 20 июня 1940 г. на утверждение Комитета обороны предложения о необходимых мероприятиях по обеспечению развертывания на заводе № 352 валового производства и выпуска в 1941 г.
1 тыс. шт. 107‑мм пушек». Задания наркому боеприпасов были сформулированы следующим образом: «а) доработать к 20 июля 1940 г. осколочно-фугасный снаряд, донный взрыватель к бронебойному снаряду, заряд и гильзу новой 107‑мм пушки по техническим требованиям НКО. Одновременно изготовить и сдать к указанному сроку 3 тыс. выстрелов с осколочно-фугасными снарядами и 500 выстрелов с бронебойными снарядами для обеспечения войсковых испытаний; б) изготовить к 1 ноября с. г. 24 тыс. выстрелов с осколочно-фугасными снарядами и 2 тыс. выстрелов с бронебойными снарядами; в) подготовить к 1 января 1941 г. заводы к валовому производству выстрелов новой 107‑мм дивизионной пушки в комплектном виде из расчета 1 млн. выстрелов с осколочно-фугасными снарядами и 100 тыс. выстрелов с бронебойными снарядами». Народному комиссару обороны предписывалось: «а) передать в июне месяце 1940 г. в распоряжение народного комиссара боеприпасов Союза ССР для отработки выстрела один опытный образец новой 107‑мм дивизионной пушки; б) организовать и провести войсковые испытания новой 107‑мм дивизионной пушки на двух образцах, отработанных на заводе № 172 им.
Молотова, в период с 1 по 20 августа 1940 г. и о результатах доложить к 1 сентября 1940 г. Комитету обороны». (ГА РФ. Ф. Р‑8418. Оп. 28. Д. 116. Л. 244‑245.)
[3] Приложения не публикуются: см. там же, Л. 3‑7.
ГА РФ. Ф. Р-8418. Оп. 24. Д. 494. Л. 18-19. Подлинник.
Tank Archives: Советские 107-мм орудия
Еще до ВМВ, до «Тигров» и «Пантер», до танков «Фердинанды» и «Маусы» ходили слухи об очередном сверхбронированном и сверхмощном тяжелом танке. Будь то Neubaufahrzeug, B1 или какая-либо другая угроза со стороны потенциального противника, СССР должен был уметь защищаться от него. 107-мм калибр был выбран, возможно, из-за уже имевшейся 107-мм полевой пушки обр. 1910 г., модернизированной в 1930 г. Однако еще до войны это орудие сочли недостаточно мощным, и новая 107-мм пушка обр. 19было построено 40. Длина орудия увеличилась с 38 до 43 калибров. Однако это было все еще полевое орудие, непригодное для установки в танк.
В 1941 году во время телефонного разговора со Сталиным Грабин заявил о необходимости «мощной танковой пушки, способной пробивать броню несущего ее танка на 1000 метров».
Сталин предложил сделать орудие еще более мощным, чем модернизированное 107-мм орудие. 107-мм танковую пушку ЗиС-6 изготовили всего за 38 дней. Рассматривалась еще одна 107-мм пушка, Ф-42, но она была слишком громоздкой, чтобы ее можно было установить даже в просторной башне КВ-2. Однако некоторые детали его механизма наведения и заряжания были заимствованы у ЗиС-6.
Но это не самое мощное орудие такого калибра, которое было построено. В 1938 году было заказано орудие небывалой мощности. Калибр 107 мм, длина 70 калибров, способный с километра пробить 160-мм бронеплиту под углом 30 градусов! И все это со скоростью 10 выстрелов в минуту.
Посмотрим, как поведет себя все это оружие.
КАМД РФ 38-11355-10
В приведенной выше таблице приведены расчетные данные по пробитию бронеплиты на расстоянии 1000 м под углом 30 градусов к горизонтали. Интересующие нас ряды находятся посередине.
107-мм орудие обр. 1910/30 г. пробивает приличные 81 мм на этой дистанции.
Был еще один проект 107-мм пушки, М-75, модернизация М-60, всего через год после ее постройки. Установленный на лафете МЛ-20, он мог пробивать 165 мм под углом 30 градусов на дальности 1000 метров. Он не успел появиться на графике выше, но он существует в другом документе.
CAMD RF 81-12038-50
Когда началась война, оказалось, что в арсенале Германии вообще нет сверхмощных монстров. Вместо создания сверхмощных орудий, способных в 3 раза пробить самую прочную броню противника, СССР сосредоточился на создании более дешевых орудий для более легких танков.
175-мм самоходная артиллерийская установка M107
М107 это
дальнобойная самоходная артиллерийская установка (САУ) производства США. При формулировании требований, породивших Развитие M107, буксируемое 175-мм орудие, также рассматривалось США. армии, но мобильность, обеспечиваемая самоходной 175-мм пушкой, была считается гораздо более важным для выполнения артиллерийских задач в Центральной Европа. По иронии судьбы, Советский Союз разработаны и приняты на вооружение аналоги как буксируемой, так и самоходной 175-мм пушка — 180-мм С-23 и 203-мм 2С7 Пион соответственно. Производство САУ М107 началось в 1962, и продолжалась до 1980 года, всего было построено 524 единицы. Общая длина M107 составляет 11,25 м, ширина — 3,15 м, высота — 3,47 м.
и весит 28,2 тонны в боевой массе. Доминирующей отличительной чертой M107 является его колоссальный размер. 175-мм орудие, тонкое, очень длинное и с укороченным стволом. Пистолет находится на лафете в прорези, которая позволяет трубе откатиться назад. Эта каретка прикреплена к вращающейся опоре в задней части шасси, а передняя часть каретки прикреплена к пара высоких узких щечек лафета парой длинных пневматические стойки. Само шасси в основном плоское и невыразительное, с
короткий и пологий лобовой скат, а люк механика-водителя у
Крайняя передняя левая часть автомобиля. M107 имеет плоскую гусеницу с
нет возвратных роликов; вместо этого гусеница опирается на 5 очень больших
опорные колеса. Ведущая звездочка идет вперед, а возврата нет
ролик. Большая лопата с гидравлическим приводом установлена на
задняя часть шасси M107, которую также можно использовать как бульдозерный отвал. M107 управляется экипажем из 13 человек. Есть место для 5 члены экипажа на борту. Водитель сидит в вышеупомянутом позицию, два стрелка сидят на шасси слева и справа от оружейной установки, а два заряжающих сидят на правая сторона крепления оружия. Остальные члены экипажа въехали сопровождение гусеничных грузовых транспортных средств M548 или M992 FAASV, некоторые из которых несли дополнительные боеприпасы и запасы. Двигатель M107 — дизель General Motors 8V71T. V8 мощностью 345 при 2 300 об/мин, соединенный с автоматом Allison XTG-411-2A трансмиссия с 4 передачами переднего хода и 2 передачами заднего хода, обеспечивающая максимальная скорость 56 км/ч. Запас топлива составляет 1 100 литров, что позволяет на дальность 720 км. Единственным оружием на М107 является его пушка М113 (не говоря уже о
путают с
M113 APC), установленный на станке M158. Для М113 было разработано всего 2 типа 175-мм боеприпасов. пистолет; 66,6-килограммовый осколочно-фугасный снаряд M437 и 79-килограммовый ядерный снаряд с Мощность 15 кт, оба стреляли пороховыми зарядами M86. Из-за огромные габариты и вес боеприпаса, а также пороховые заряды, используемые для его метания, имеют только 2 снаряда сам М107. На практике дополнительный боезапас возят автомобили поддержки. Хотя M107 отличается мобильностью и огневой мощью, он
сильно не хватает защиты. Несмотря на свою уязвимость, M107 пользовался
выдающийся боевой послужной список. Одиннадцать стран эксплуатировали M107; Греция, Иран, Израиль, Италия, Нидерланды, Южная Корея, Испания, Турция, США, Великобритании и Западной Германии. По состоянию на 2010 год M107 все еще используется Ираном. (200 M107), Израиль (175 M107) и Южная Корея (100 M107). статус этого оружия неясен, но, вероятно, оно все еще действующий. Стоимость единицы M107 составляет примерно $159 000, хотя он больше не предлагается и не доступен для нового производства. Варианты М110; это в основном то же самое
шасси с установкой 203-мм гаубицы вместо 175-мм орудия. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
15
м
с.
Это было
разработан на основе требований, которые были определены армией США
в конце 1950-е годы. Он предназначался для метания тяжелых снарядов по
огромные расстояния, с целью нанесения ударов по стратегическим объектам в
тыл противника от линии фронта. Примеры таких целей
включают топливные склады, вокзалы, авиабазы и командные центры.
Имеет дорожный просвет
0,44 м, и может преодолевать уклон 60% или боковой уклон 30%, подниматься
вертикальный шаг 1 м, пересечь траншею 2,36 м и вброд 1 м воды.
Имея массу 28,2 тонны при общей длине гусеницы 34,59 м,
M107 имеет давление на грунт 0,82 кг/см.
Эта лопата вкапывается в землю перед выстрелом из 175-мм орудия. Это
крайне сомнительно, что из M107 можно безопасно стрелять без
развертывание его.
М113 это
нарезная 175-мм пушка (в отличие от гаубицы) калибром 60
трубка. Полное оружие может подниматься до +65 градусов, опускаться до -2.
градусов и траверс на 60 градусов (до 30 градусов в любую сторону)
сторона). Он стреляет 79кг снарядов при 1 об/мин, на дальность до
40 км. Начальная скорость пули 914 м/с. В зависимости от вида и
количество зарядов, используемых в каждом выстреле, и обслуживание, применяемое к
175-мм орудие М113, срок службы ствола которого мог составлять от 700 до 1 200
выстрелов (ранние стволы M113 выдерживали только 300 полных зарядов).
Единственное место экипажа с любым
защита (или даже укрытие от непогоды) — это водительское
станции, чья стальная броня RHA толщиной 13 мм (достаточно только для защиты
от взрывов, осколков снарядов и огня 7,62-мм винтовок) сам по себе
несколько не хватает. Защита от потерь от РХБ оружия
требует, чтобы экипаж надел защитную одежду, такую как костюм MOPP,
но ни одному члену экипажа не предоставляется защита от любого оружия. Это
само собой разумеется, но экипаж M107, таким образом, чрезвычайно
уязвимы для контрбатарейного огня, снайперов, обстрелов и даже
воздействие собственных ядерных боеприпасов M107. Наборы из кевлара
батареям М107 были выданы щиты, чтобы уменьшить их
уязвимость, но преимущества, которые они предлагали, были рассмотрены
экипажи были плохими из-за сложности переноски, возведения,
и удаление их. На практике кевларовую защиту обычно оставляли.
укладывали на борта М107, а иногда даже выбрасывали
бригады перед выходом на поле.
Во Вьетнаме это была единственная наземная база США.
артиллерийское орудие, превосходившее по дальности печально известную советскую 130-мм
М-46 (с
дальность 27 км), а М107 прославился в Осаде Кхесани
за этот подвиг. Он был столь же успешным в войне Судного дня 1973 года,
в котором ЦАХАЛ использовал M107 для обстрела целей в Дамаске. М107
эксплуатируемые Ираном, также прошли большую боевую службу и использовались
на протяжении ирано-иракской войны (наряду с
170 мм
М1978 коксанов, в последние годы войны).
