Вертолет Белл UH-1 Ирокез Фото. Видео. Характеристики
В июне 1955 г. компания «Белл Геликоптер» создала для армии США проект вертолета, обозначив его Модель 204. Новый вертолет получил обозначение Н-40 (UH-1) и имя «Ирокез». Первый заказ распространялся на три опытных экземпляра ХН-40. Опытный вертолет поднялся в воздух 22 октября 1956 г. и использовался для испытаний и доработок. Непосредственно перед первым полетом были заказаны 6 предсерийных образцов YH-40 и все поставлены в августе 1958 г.
Вертолет UH-1 Ирокез — видео
Запущенные в производство девять окончательных предсерийных вертолетов UH-1A были поставлены 30 июня 1959 г., а за ними поступили в эксплуатацию и 74 серийных экземпляра. Эти машины имели двойное управление и использовались в качестве учебно-тренировочных вертолетов для полетов по приборам.
Впервые массово стали эксплуатироваться в Корее. Вертолеты UH-1A были среди первых армейских вертолетов США, которые действовали во Вьетнаме. Характерной внешней особенностью вертолета является стабилизирующий стержень, расположенный над несущим винтом под прямым углом к его двум лопастям, а также маленькие рули высоты, прикрепленные к задней части фюзеляжа. Трубчатое полозковое шасси было идеальным для операций общего назначения. В кабине могли размещаться два члена экипажа и шесть пассажиров или двое носилок.
Силовая установка включает ТВД Авко Лайкомин T53-L-1А мощностью 522 кВт/700 л.с., что делало вертолет Модель 204 первым летательным аппаратом, оснащенным турбиной. Усовершенствованный вариант UH-1B (построено более 700 экземпляров) вначале имел двигатель Авко Лайкомин T53-L-5 мощностью 716 кВт/960 л.с., а более поздняя серийная модель получила двигатель T53-L-11 мощностью на валу 820 кВт/1100 л.с. Другие усовершенствования вертолета включали перепроектированные лопасти несущего винта и увеличенную кабину, способную вместить двух членов экипажа и семь пассажиров или трое носилок.
Начиная с осени 1965 г. вертолет UH-1B «Ирокез» был замещен в производстве вертолетом UH-1C, имевший «прикрепленный на шарнирах» винт с широкими лопастями. Этот новый несущий винт обеспечивал небольшое увеличение скорости и повышение маневренности. Несколько вертолетов UH-1A. действовавших во Вьетнаме, вооружались ракетным блоком и двумя пулеметами калибра 7,62 мм для ближней поддержки. Успехи этого вертолета привели к тому, что многие UH-1B стали использоваться вооруженные в основном четырьмя установленными по бокам пулеметами калибра 7.62 мм или двумя симметрично расположенными блоками, каждый из которых содержал 24 ракеты. Другие военные варианты Модели 204 включали вертолет UH-1E для Корпуса морской пехоты США. оборудованный лебедкой для подъема людей, тормозом несущего винта и электронным оборудованием. Первый вертолет был поставлен 21 февраля 1964 г., а с октября 1965 г. на серийные машины стал устанавливаться новый несущий винт с шарнирной подвеской лопастей.
Вертолет UH-1F для ВВС США, с ТВД Дженерал Электрик T58-GE-3 мощностью 962 кВт/1290 л.
с.. имел несущий винт большего диаметра и был способен разместить пилота и 10 пассажиров. На базе UH-1F создан аналогичный ему учебно-тренировочный вариант TH-1F. Вертолет НН-1К разработан для ВМС США и подобен вертолету UH-1E. но с двигателем T53-L-13 мощностью 1044 кВт/1400 л.с., а вертолеты TH-1L и UH-1L (учебно-тренировочный и общего назначения) с двигателем T53-L-13. Три вертолета UH-1M были оснащены оборудованием ночного видения.
Вертолет Модель 204В строился для гражданского использования и военного экспорта. Он имел 10 посадочных мест, несущий винт большего, чем у UH-1F, диаметра и двигатель T53-L-11. Модель 204В и UH-1 были построены японской компанией «Фуджи». а в 1967 г. эта компания представила вертолет Фуджи-Белл 204В-2, который отличался от Модели 204В более мощным двигателем и тянущим хвостовым винтом. Успех вертолетов UH-1A/B » Ирокез»» убедительно доказал, что в базовой конструкции этих аппаратов было мало ошибок. Специально выделенный вертолет UH-1A/B непрерывно дорабатывался и оснащался все более мощными двигателями.
В начале 1960 г. фирма «Белл» предложила усовершенствованный вариант конструкции вертолета Модель 204 с более длинным фюзеляжем, дополнительным местом в кабине, обеспечивавшим размещение пилота и 14 военнослужащих или шести носилок, или до 1814 кг груза. В июле 1960 г. начались испытания семи вертолетов под армейским обозначение YUH-1D (производителем они были обозначены как Модель 205). Первый из этих вертолетов поднялся в воздух 16 августа 1961 г. и после успешных летных испытаний был запущен в серийное производство Первый вертолет, обозначенный UH-1D, поставлен 9 августа 1963 г.
Силовой установкой машин этого типа был ТВД Авко Лайкомин T53-L-11 мощностью на валу 820 кВт/ 1100 л.с. Стандартный запас топлива, составлявший 832 л, мог дополняться двумя внутренними вспомогательными топливными баками, в результате чего максимальный топливный запас увеличивался до 1968 л. Широкомасштабное производство вертолетов UH-1D было развернуто как для армии США. так и для вооруженных сил других стран.
Фирма «Дорнье» в Западной Германии по лицензии построила 352 вертолета.
За вертолетом UH-1D «Ирокез» был запущен в серийное производство идентичный ему UH-1H «Ирокез» с двигателем Авко Лайкомин T53-L-13 мощностью на валу 1044 кВт/1400 л.с. Поставка вертолетов UH-1H для армии США началась с сентября 1967 г., и этот вариант оказался последним в серийном производстве. Кроме того, UH-1H (9 машин) проданы ВВС Новой Зеландии и 118 вертолетов по лицензии произведено на Тайване. Варианты вертолета UH-1H включали вертолеты СН-118 (первоначально CUH-1H), построенные компанией «Белл» для канадских ВВС. первые 10 из которых были поставлены 6 марта 1968 г., и НН-1Н — спасательные вертолеты. 30 из которых заказали ВВС США 4 ноября 1970 г. (поставки завершены в течение 1973 г.). Вертолеты UH-1D/H широко использовались для выполнения широкого круга задач в Юго-Восточной Азии, в частности в Лаосе, Камбодже и в некоторых отдаленных областях Южного Вьетнама. Небольшое количество вертолетов UH-1H под обозначением ЕН-1Н было отобрано для электронного противодействия; летательные аппараты с усовершенствованными системами начали поставляться с 1981 г.
В соответствии с программой армии США по разработке системы SOTAS (система обнаружения и перехвата цели до входа в зону ПВО противника), четыре вертолета UH-1H были модифицированы для испытаний. Их задача состояла в том. чтобы получать данные с радара о перемещениях на поле боя, передавать их на землю и снабжать наземное командование информацией о тактической ситуации. Армия США намеревается сохранить базовый вертолет UH-1H в широкомасштабной эксплуатации до начала XXI века. В связи с такими планами существующий парк вертолетов UH-1H можно рассматривать как объект программы усовершенствований, согласно которой должно быть добавлено современное оборудование и снаряжение.
Фирма «Белл»» также серийно выпускает коммерческую версию вертолета UH-1H под обозначением Модель 205А-1. Он оснащен ТВД Авко Лайкомин Т5313В мощностью на валу 1044 кВт/1400 л.с., дросселируемой до 932 кВт/1250 л.с. Нормальный запас топлива составляет 814 л, но может быть увеличен до 1495 л. Особое внимание уделено внутреннему дизайну для быстрого преобразования вертолета в грузовой, санитарный, административный варианты, в летающий кран или в поисково-спасательный Максимальная вместимость: пилот и 14 пассажиров.
Компания «Агуста» в Италии также строила по лицензии вертолеты Модель 205 под обозначением АВ.205А-1, аналогичные серийной модели компании «Белл». Покупателями этих вертолетов выступали ВВС Италии и некоторых других стран. В Японии выпускался вертолет Фуджи-Белл Модель 205А-1.
1 мая 1968 г компаниями «Белл Геликоптер» и «Пратт-Уитни Эйркрафт» было достигнуто соглашение о продолжении усовершенствования нового вертолета на базе вертолета Модель 205 UH-1H «Ирокез». Первый из десяти таких аппаратов поступил в ВС Канады 6 марта 1968 г. под обозначением CUH-1Н. Его силовой установкой являлся ТВД Авко Лайкомин T53-L-13 с мощностью на валу 1044 кВт/1400 л.с. Однако было решено применить два ТВД. Усовершенствования привели к созданию военного вертолета Модель 212, Революционной в техническом отношении стала силовая установка вертолета РТ6Т Твин-Пак канадской компании «Пратт-Уитни Эйркрафт Канада» (PWAC). Она состояла из двух ТВД. установленных рядом и вращавших вал несущего винта через редуктор.
Выходная мощность на валу у первых серийных экземпляров вертолета составляла 4,66 кВт/кг, в то время как для усовершенствованного ТВД Лайкомин Т53 она была 4.19 кВт/кг.
Имелось и еще одно очень значительное преимущество: при установке двигателя РТ6Т-3 на вертолет Модель 212. выходная мощность во время взлета ограничивалась величиной 962 кВт/1290 л.с. В случав неисправности одной из двух турбин, датчики крутящего момента, расположенные в собирающем редукторе, передавали сигнал исправной турбине, и она начинала вырабатывать мощность на валу в диапазоне от 764 кВт/1025 л.с. до 596 кВт/800 л.с. для аварийной или непрерывной работы соответственно. Поставки для ВВС США военных вертолетов Модель 212 под обозначением UH-1N были осуществлены в 1970 г., а для ВМС и Корпуса морской пехоты США в 1971 г Первый вертолет CUH-1N (СИ-135) был передан вооруженным силам Канады 3 мая 1971 г. Он обладал цельнометаллической конструкцией фюзеляжа. бесстоечным лыжным шасси, двухлопастным цельнометаллическим полужестким несущим винтом и двухлопастным хвостовым винтом.
Восемь вертолетов Модель 212 в 1979 г. были поставлены Китаю. Вертолеты Модель 212 под обозначением АВ.212 производила в Италии по лицензии компания «Агуста». Первые поставки этих машин состоялись в 1971 г. У противотанкового варианта AB.212ASW был усилен каркас вертолета, установлены палубные шасси и ТВД компании PWAC РТ6Т-6 Твин-Пак мощностью на валу во время взлета 1398 кВт/1875 л.с
Тактико-технические характеристики UH-1 Ирокез
— Принят на вооружение: 1959 год
— Всего построено: >16000
— Модификации: UH-1N Twin Huey, Bell 204/205, Bell 212, Bell 214, UH-1Y Veno
Экипаж UH-1 Ирокез
— 1-4 человек
Вместимость UH-1 Ирокез
— 14 солдат или 6 носилок и 1 сопровождающий
Габаритные размеры UH-1 Ирокез
— Диаметр несущего винта: 14,63 м
— Диаметр рулевого винта: 2,59 м
— Длина фюзеляжа: 12,77 м
— Высота: 4,42 м
Вес UH-1 Ирокез
— Пустой: 2363 кг
— Максимальная взлётная масса: 4310 кг
— Масса груза на внешней подвеске: 1759 кг
— Внутренний запас топлива: 840 кг
Грузоподъемность UH-1 Ирокез
— 1759 кг груза в кабине или на подвеске
Двигатель UH-1 Ирокез
— Количество, тип, марка: 1 х ГТД, Textron Lycoming T53-L-13
— Мощность, кВт: 1 х 1044
Скорость UH-1 Ирокез
— Крейсерская скорость: 204 км/ч
— Максимальная скорость в горизонтальном полёте: 222 км/ч
— Максимальная скороподъёмность: 7.
6 м/с
Дальность полёта UH-1 Ирокез
— 511 км
Статический потолок UH-1 Ирокез
— 4145 м
Динамический потолок UH-1 Ирокез
— 5910 м
Вооружение UH-1 Ирокез
— Подвесное стрелково-пушечное: M60С, M2HB, М134 «Миниган»
— Управляемое ракетное: AGM-22, BGM-71 TOW
— Неуправляемое ракетное: 7-зарядные или 19-зарядные 70 мм ракетные блоки

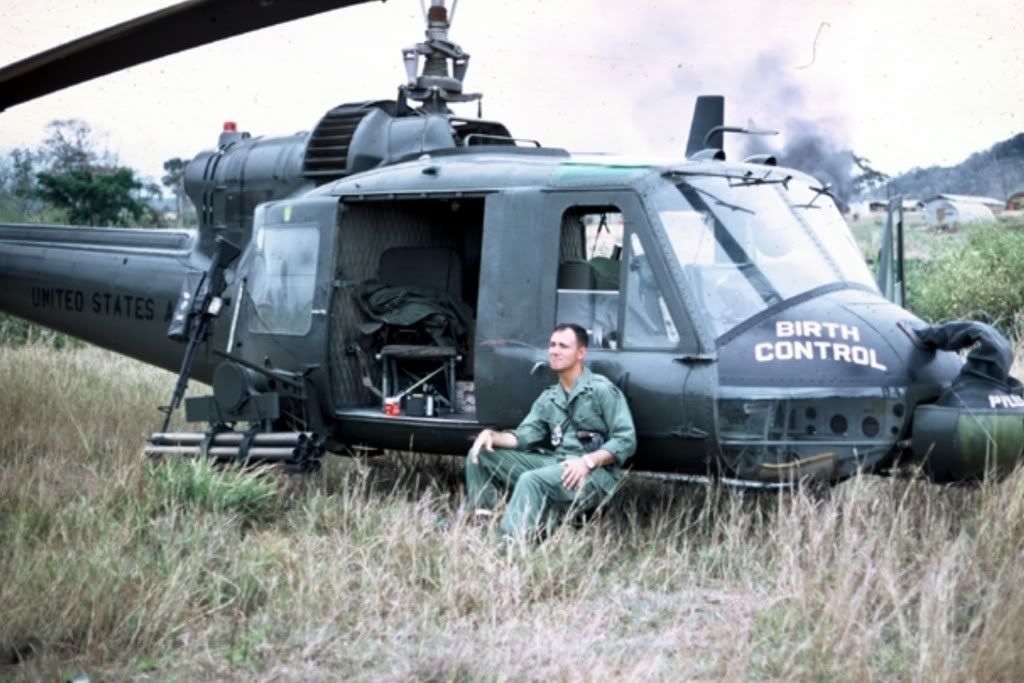

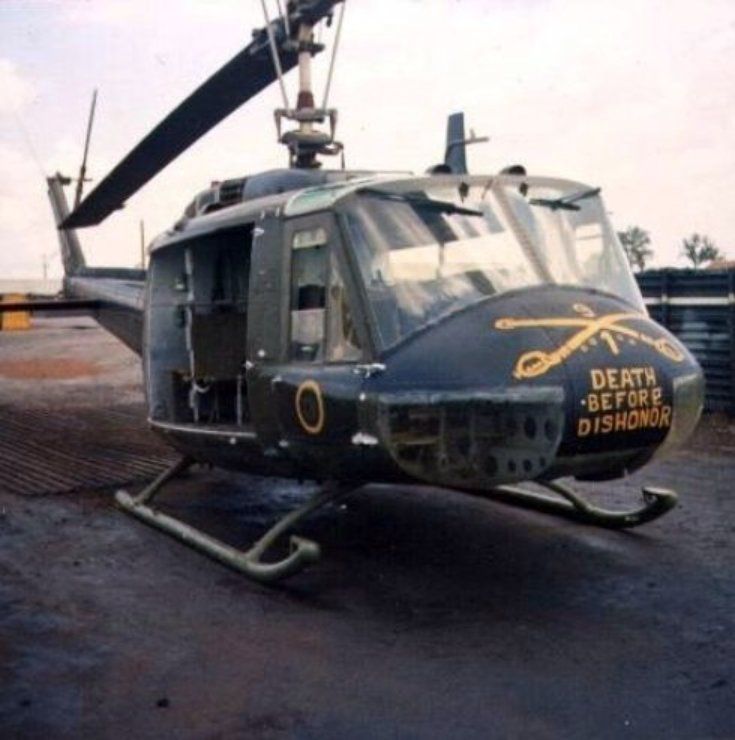

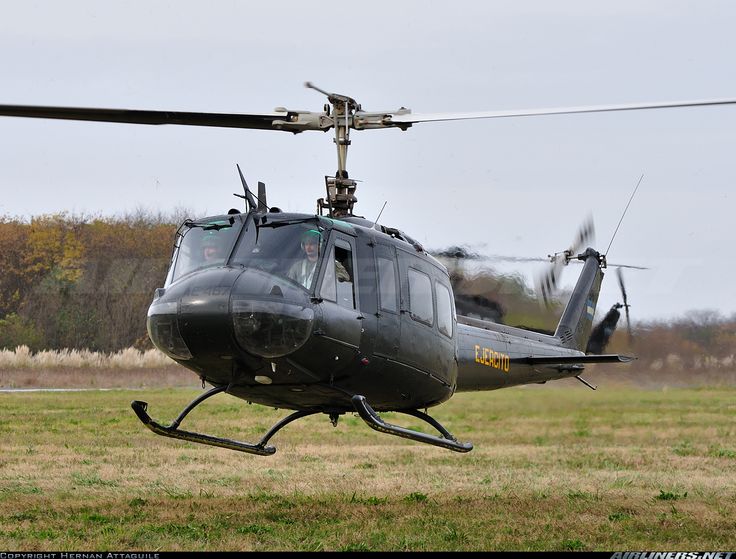

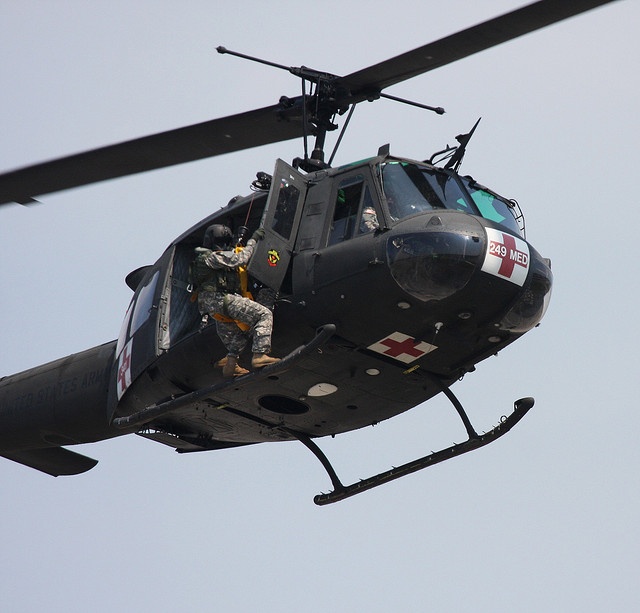

Фото UH-1 Ирокез
70 мм ракетные блоки, которыми пользовалась воздушная ракетная артиллерия
Переброска пехоты, Вьетнам, 1966 год
1975 год. Операция «Порывистый ветер». Южновьетнамский «Хьюи» сталкивают за борт корабля, чтобы освободить место на палубе
Вертолет Белл UH-1 «Ирокез» сбитый во Вьетнаме
