История создания Super Guppy.. В мире немало красивых, удобных и… | by Alimzhan™

Super Guppy

В мире немало красивых, удобных и функциональных самолетов. А есть несколько самолетов, созданные только для одной цели. Это Aero Spacelines Super Guppy, Airbus Beluga A300–600ST и Ан-225 Мрия. Сегодня история создания одного из них — Super Guppy.

В 1941 году, после нападения Японии на США, Америке понадобился самолет, стратегический бомбардировщик для борьбы с Японией. Появилась потребность летать далеко, брать на борт много бомб, быть защищенным от воздушных атак истребителей. Так появилась Суперкрепость (Superfortress).

B-29 Superfortress

Самолет был создан и построен компанией Boeing. В-29 — самый совершенный тяжёлый бомбардировщик времен Второй мировой войны.

Проект B-29 Superfortress ведет свое развитие от проекта бомбардировщика Boeing Model 316, который, в свою очередь, представлял собой усовершенствованный вариант проекта бомбардировщика ХВ-15, разработанного еще в 1934 году.

B-29 — это первый в мире серийный бомбардировщик, оснащённый герметизированными кабинами для экипажа, радиолокационными системами и оборонительными пушками централизованным управлением. Специально для B-29 был построен новый завод Boeing в Рентоне (штат Вашингтон). Первоначально этот завод строился на ассигнования флотских ВВС. Вскоре к строительству самолета подключились и другие авиастроительные компании. И к лету 1944 года все заводы производившие B-29, выпускали более 50 самолетов в месяц.

Несколько самолетов B-29, участвовавших в налете на Японию, приземлились на территории СССР. Так у нас появился доступ к западным технологиям, а в стране был создан самолет Ту-4, нелицензионная копия-аналог B-29 Superfortress.

Ту-4

Однако руководство Boeing в ожидании окончания войны задумалось о завоевании будущего гражданского рынка. К 20 июля 1942 года компания завершила предварительные работы по проекту военно-транспортного самолета C-97 “Stratofreighter”, отличавшегося от базового B-29 в основном конструкцией фюзеляжа.

Машина создавалась двухпалубной. Нижняя часть фюзеляжа B-29 была сохранена. Вместо бомбоотсеков были оборудованы грузовые палубы. Сверху к сечению фюзеляжа был “пристроен” еще один фюзеляж с окружностью диаметром 3,35 метра.

C-97 Stratofreighter на взлетно-посадочной полосе

Новый фюзеляж приобрел характерное сечение в виде восьмерки или “Double-bubble” (“Двойной пузырь”). Вдоль бортов появились характерные глубокие складки.

C-97 Stratofreighter на хранении

Первый прототип самолета “Stratofreighter” поднялся в небо 9 ноября 1944 года. А первый серийный самолет был введен в эксплуатацию в 1947 году. Транспортник мог брать до 18,5 тонн груза, погрузка которого осуществлялась через задний грузовой люк, а при помощи электролебедки груз перемещался по протянувшимся направляющим через всю 24-метровую кабину.

Следующей модификацией стал самолет-топливозаправщик КС-97 с системой дозаправки в воздухе “Flying Boom” собственной разработки от Boeing.

KC-97 Stratofreighter на взлетно-посадочной полосе

На базе военно-транспортного самолета C-97 “Stratofreighter” был создан его пассажирский вариант — Boeing 377 “Stratocruiser”. Он был рассчитан на перевозку 55–100 человек в зависимости от планировки салона.

Boeing 377 Stratocruiser авиакомпании PanAm World Airways

На “нижней палубе” за крылом имелся дополнительный салон на 14 мест, куда можно было спуститься по винтовой лестнице. Этот салон использовался как бар.

Boeing 377 Stratocruiser авиакомпании Northwest

“Stratocruiser” поставлялся шести авиакомпаниям. И у авиакомпании Northwest Orient Airlines десять самолетов Boeing 377 были с квадратными окнами пассажирского салона. Руководство авиакомпании считало, что круглые окна очень уж смахивают на корабельные иллюминаторы и не дают пассажирам достаточного обзора. Boeing 377 был, пожалуй, единственным в мире пассажирским самолетом, у которого форму окон определял покупатель.

Сравните иллюминаторы у разных авиакомпаний

На базе пассажирского Boeing 377 в начале 60-х годов фирма Aero Spacelines создала транспортный самолет для перевозки негабаритных грузов “Pregnant Guppy”. Создателем самолета стал Джон Конрой.

Первым делом он удлинил фюзеляж самолета путём вставки вырезанного фюзеляжа с другого самолета. Сделав несколько тестовых полетов и убедившись в том, что самолет чувствует себя в полёте устойчиво, Конрой сделал надстройку над фюзеляжем в той форме, в которой мы видим самолет сегодня. Примечательный факт -первоначально надстройка эта была фальшивой и закреплялась на оригинальном фюзеляже самолета только для аэродинамических испытаний.

Именно этот настоящий самолет совершил первый полет 19 сентября 1962 года. После 50 часов налёта с мешками, загруженными песком, самолет доказал, что летать он все-таки может.

Когда все работы были закончены, стоимость самолета перевалила за $1 млн. долларов и у проекта начались серьезные проблемы с финансированием проекта. В этот момент инженеры НАСА наконец-то поверили в то, что самолет действительно полетит и подписали первый контракт на доставку двух ступеней по программе Сатурн IV на период с 28 мая по 31 июня 1963 года. Так родился Guppy.

После успешной доставки, перед NASA встала новая проблема. Программа Сатурн IV-B имела ступени большего размера: 12 метров длиной и 5 метров в диаметре. Конрой начал создание нового самолета.

Но к техническим требованиям Боинг B-377 уже не подходил, т.к. самолет должен был поднимать вдвое больше веса и иметь больший объем. Решено было, что фюзеляж, крылья и двигатели заимствуют от Боинга C97-J, а кабину оставить от самолёта B-377. И уже в 1965 году в небо поднялся его увеличенный вариант “Super Guppy”.

Самолеты стали спасением для лунной программы NASA. Первоначально, первые ракеты, прибывшие во Флориду помялись время морского путешествия через Панамский канал, а часть элементов будущей ракеты покрылись коррозией от соленных морских брызг и их на месте пришлось списать.

NASA активно эксплуатировало уникальные самолеты. В 1967 году французская фирма Aerospatiale приобрела два самолета для транспортировки частей строящихся авиалайнеров.

В начале 1966 года Super Guppy начал работу для NASA и продолжает ее по сей день. Из всех построенных Guppy, самолёт под номером N941NA — единственный, который остался в активной работе и на данный момент является собственностью НАСА. Все остальные самолеты находятся в музеях.

Позже Airbus приобрел лицензию на производство и в 1982, и 1983 годах еще два самолёта были построены во Франции компанией UTA Industries. Они использовались для доставки крупногабаритных частей на завод в Тулузе.

Super Guppy F-BPPA, эксплуатировавшийся компанией Airbus

В 90-х годах их заменили специально спроектированными самолетами Airbus A300–600ST “Beluga”. И это уже другая история.

С уважением,
Бисембаев Алимжан.

Беременный Боинг или Супер Гуппи

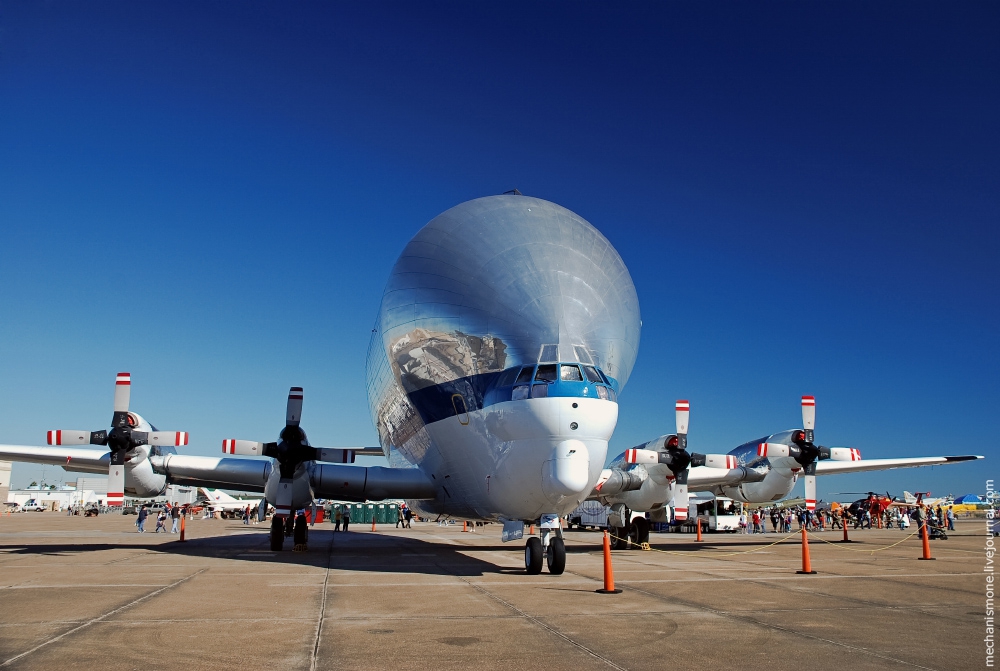

Один из самых больших в мире транспортных самолетов и, пожалуй, самый необычный и запоминающийся Боинг B-377 Супер Гуппи.
Впервые поднялся в небо в сентябре 1962 года, когда все авиационные инженеры и конструкторы однозначно говорили — такой самолет никогда не полетит. Несмотря на однозначные заявления экспертов, Джон Конрой продолжил создание «беременного» самолета длиной 43 метра, размахом крыльев 47 метров, грузоподъемностью 24 тонны и полезным объемом транспортного отсека в 1100 кубических метров.

1. В 1960-е года НАСА развернула на полную мощность программу «Сатурн», но перед инженерами встала техническая проблема — создавая ракеты никто не думал о логистических вопросах. Таким образом ступени ракет должны были путешествовать из Калифорнии от заводов-изготовителей морским путем через Панамский канал во Флориду, а затем на площадку сборки. Помимо потери массы времени (ракеты путешествовали 18-20 дней), очень часто компоненты ступеней доставлялись в поврежденном виде.

2. Джон Конрой решил создать объемный транспортный самолет, и купив списываемые в тот момент Боинги B-377, приступил к работе. Первым делом Конрой удлинил фюзеляж самолета путём вставки вырезанного фюзеляжа с другого самолета. Сделав несколько тестовых полетов и убедившись в том, что самолет чувствует себя в полёте хорошо, Конрой сделал надстройку над фюзеляжем в той форме, в которой мы видим самолет сегодня. Первоначально надстройка эта была фальшивой и закреплялась на оригинальном фюзеляже самолета только для аэродинамических испытаний.

3. Первый испытательный полет «беременного» самолета состоялся 19 сентября 1962 года и после 50 часов налёта с мешками, загруженными песком, Конрой доказал всем, что такой самолет летать все-таки может. Наконец наступила самая последняя часть создания самолета — Конрою предстояло разрезать оригинальный фюзеляж самолета и соединить его с надстройкой, как единое целое, чтобы получить грузовой отсек требуемого объёма для перевозки ступеней ракет.

4. Когда все работы были закончены, стоимость самолета перевалила за $1 млн. долларов и у Конроя начались серьезные проблемы с финансированием проекта. В этот момент инженеры НАСА наконец-то поверили в то, что самолет действительно полетит и подписали первый контракт с Конроем на доставку двух ступеней по программе Сатурн IV на период с 28 мая по 31 июня 1963 года. Так родился Гуппи.

5. После успешной доставки, перед агентством НАСА встала новая проблема. Программа Сатурн IV-B имела ступени большего размера: 12 метров длиной и 5 метров в диаметре. Конроя это не смутило и он начал создание нового самолета который было решено назвать Супер Гуппи. Но к техническим требованиям Боинг B-377 уже не подходил, т.к. самолет должен был поднимать вдвое больше веса и иметь больший объем. Решено было, что фюзеляж, крылья и двигатели заимствуют от Боинга C97-J, а кабину оставить от самолёта B-377.

:::Кликабельная панорама:::

6. В начале 1966 года Супер Гуппи начал работу для НАСА и продолжает ее по сей день. Из всех построенных Гуппи, самолёт под номером N941NA — единственный, который остался в активной работе и на данный момент является собственностью НАСА. Все остальные самолеты находятся в музеях.

Кстати, тем, кто любит читать, советую прочитать отрывок книги «Stages to Saturn» об истории создания Гуппи.

A еще меня можно добавить в друзья.

Super guppy — уникальный грузовой самолет — О самолётах и авиастроении

Super Guppy — один из самые больших транспортных самолетов, что рекомендован для перевозки негабаритного груза. Его разработчиком есть компания Aero Spacelines. Он был создан на базе прошлой модификации Pregnant Guppy (беременная гуппи) и был выпущен в пяти экземплярах в двух модификациях. Собственный наименование это воздушное судно всецело оправдывает.

Самолет снаружи вправду напоминает рыбу гуппи. Фюзеляж огромной вместимости — одно из самые выдающихся изюминок этого судна.

Его предшественник создавался для перевозки огромных нефтяных ракетных ускорителей и вышек. Возможно заявить, что он был в состоянии перевезти практически все: от ступеней ракетоносителя до компонентов Airbus. Судно было создано на базе Боинга В-377. Необходимо подчеркнуть, что очень большой самолет еще на этапе разработки мало кому казался перспективным.

Он в первый раз поднялся в небо в первой половине 60-ых годов двадцатого века, в то время, когда практически все инженеры и авиационные конструкторы в один голос заявляли, что таковой борт ни при каких обстоятельствах не полетит. В итоге он стал родоначальником семейства самолетов Guppy, каковые скоро снискали успех.

Очень большие лайнеры будут пользоваться популярностью и в будущем.

Крылья, двигатели и фюзеляж Super Guppy позаимствовал у Боинга C97-J, а кабину — от B-377. Загрузка этого самолета создаёт чувство. Наряду с этим ходе носовая часть совместно со стойкой шасси отделяется от остального корпуса и поворачивается на 110 градусов, дабы был вольный доступ вовнутрь борта.

Во второй половине 60-ых годов двадцатого века Super Guppy начал работать для НАСА, что делает и сейчас. Из всех выпущенных моделей борт под номером N941NA — единственный, находящийся в активным действиям и на сегодня являющийся собственностью НАСА. Все остальные выпущенные Super Guppy возможно заметить в музеях.

Транспортный самолёт НАСА Супер Гуппи / NASA Super Guppy

Увлекательные записи:
Похожие статьи, которые вам, наверника будут интересны:
  • Среднемагистральный грузовой самолет ту-204с.

    Разработчик: ОКБ Туполева Страна: СССР Первый полет: 1990 г. Любой внимательный авиапассажир, пребывав на аэропорте, предположительно, обращал внимание…

  • Защита от шума в самолётах. инновационная разработка из сша

    Авиаперелёты в вертолете либо на самолете смогут показаться пассажирам очень шумными. Но, намедни исследователи из университета штата Северная Каролина и…

  • Гиперзвук не предел: чарльз бомбардье и его уникальный сверхзвуковой самолёт

    Информация о том, что всемирноизвестный изобретатель и дизайнер собирается приступить к работам по проектированию неповторимого сверхзвукового самолёта,…

  • Уникальный vip-салон самолета от компаний lufthansa technik и mercedes-benz style

    На недавней выставке NBAA 2016 компании Mercedes-Benz Style и Lufthansa Technik совершили показ финальной версии неповторимого VIP салона для частных…

  • Агроаристократ. сельскохозяйственный и противопожарный самолет ndn-6/nac-6 fieldmaster. великобритания

    Англичанин Десмонд Норман (Nigel Desmond Norman) (1929-2002) совместно со своим другом и деловым партнёром John Britten занимались яхтами, судами и…

  • Забытый самолет 1916 года. опытный тяжелый бомбардировщик bleriot b.lxvii. франция

    Стало уже неспециализированным местом сказать, что фактически все, что показалось в военной авиации, было избретено в Первую мировую. Особенно это…

6 уникальных транспортных самолетов, которые возят ракеты

В тридцатые-пятидесятые годы транспортная авиация в основном использовалась для перевозки военной техники, переброски воинских подразделений, доставки почты и грузов. Но в начале шестидесятых-семидесятых годов ей пришлось решать уже более сложные задачи. В частности, перевозить ступени космических ракет, а затем и космические корабли.

Американские воздушные грузовики

Космическая программа Saturn привела не только к созданию одной из самых успешных американских ракет с одноименным названием, но и к появлению невиданного самолета — Boeing 377 Super Guppy, который построила американская компания Aero Spacelines.

Boeing 377 Super Guppy предназначался для перевозки фрагментов ракеты Saturn.

Ранее части ракеты транспортировались морем с тихоокеанского побережья США на атлантическое. Фрагменты ракеты доставляла специальная баржа, сам путь занимал три недели, но иногда и больше, если погодные условия были неблагоприятные.

Руководство NASA ни сроки, ни стоимость транспортировки категорически не устраивали, поэтому оно озаботилось решением этой проблемы. Это и было сделано при помощи американской компании Aero Spacelines, разработавшей в 1962 году самолет Pregnant Guppy.

В основе самолета лежал четырехмоторный пассажирский лайнер Boeing 377 Stratocruiser, которому кардинальным образом изменили фюзеляж, доработали крылья, хвостовое оперение и установили более мощные двигатели Allison 501 D22 мощностью 4680 л.с. каждый.

Boeing 377 Stratocruiser и так выглядел достаточно «упитанным», но с увеличением длины и диаметра фюзеляжа он действительно стал напоминать беременную рыбину.

Впрочем, анекдотичный внешний вид самолета совершенно не смущал разработчиков. Главное, что фюзеляж шириной 7,6 метра и с грузовой площадкой длиной 28,8 метра позволял транспортировать ступени ракеты Saturn.

Погрузка осуществлялась через отъезжающую влево носовую часть, и это было очень неудобно, так как сначала приходилось расстыковывать многочисленные трубопроводы и разъемы системы управления самолетом, а затем всё это состыковывать обратно. Из-за возросшего веса и ухудшившейся аэродинамики Super Guppy мог лететь с крейсерской скоростью 407 км/ч, против 547 км/ч у Boeing 377 Stratocruiser.

Дальность полета сократилась вдвое — 3200 км вместо 6760 км. Но главное было не в характеристиках, а в том, что Super Guppy позволял доставлять ступени ракеты с западного на восточное побережье США в разы быстрее и дешевле тихоходной баржи с очень недешевой арендой.

NASA не отказалась от использования этих самолетов, оставив себе один Super Guppy, который благополучно дожил до второго десятилетия XXI века и занимался в основном перевозкой модулей Международной космической станции (МКС).

В настоящее время эксплуатируется только принадлежащий NASA Boeing 377 Super Guppy, а четыре других самолета законсервированы.

В семидесятые годы США опередили Советский Союз в космической гонке благодаря разработке космических кораблей многоразового использования Space Shuttle. И сразу же перед NASA встала проблема доставки «шаттлов» с аэродромов приземления на базу ВВС США на мысе Канаверал, откуда они отправлялись в космос. И если один аэродром посадки «шаттлов» находился во Флориде, и корабль можно было доставить к стартовому столу с помощью автомобильного специального транспортера, то второй аэродром находился в Калифорнии, и для транспортировки «челнока» опять пришлось бы прибегать к помощи баржи.

Вариант с баржей в NASA категорически отвергли и решили приспособить для перевозки «шаттлов» один из выпускающихся американским авиапромом транспортных самолетов. Причем челнок должен был перевозиться не внутри фюзеляжа, куда он попросту не влез бы, а на «спине» самолета.

В качестве перевозчика «шаттла» был выбран Boeing 747-100, которому укрепили фюзеляж, установили стыковочные узлы, демонтировали пассажирские кресла, а вместо них по всей длине салона был закреплен балласт для центровки. Также доработке подверглись крылья, самолет получил более мощные двигатели и измененное заднее оперение.

Процесс установка челнока на «спину» самолета был весьма непростым и трудоёмким занятием и занимал несколько дней.

Сам «шаттл» также обзавелся специальным транспортировочным колпаком в задней части, нормализующим аэродинамический поток. Из-за 68-тонного «пассажира» перевозимого на фюзеляже характеристики Boeing 747-100 заметно ухудшились. Дальность полета составляла всего 1850 километров против изначальных 10 000 км, а максимальная скорость снизилась почти на 200 км/ч, до 735 км/ч.

После вывода из эксплуатации один самолет был сразу же списан и стал донором запчастей, но сдавать на металлолом его не планировали, а решили сохранить в качестве самолета-памятника. Второй Boeing 747-100 SCA сначала развёз оставшиеся «шаттлы» по авиационным музеям США, а затем и сам встал на вечную стоянку в музее космического центра Хьюстона с полноразмерным макетом челнока на фюзеляже.

С появлением в модельном ряду Boeing лайнера 787 Dreamliner, очень остро встал вопрос транспортировки крупногабаритных фрагментов самолета с японских и европейских заводов фирм-подрядчиков в США, где осуществлялась конечная сборка «Дримлайнера».

Если раньше лайнеры Boeing собирались преимущественно из американских деталей и комплектующих, то Boeing 787 был глобальным проектом.

Например, доля деталей произведенных в Японии достигала почти 35%. Именно в Японии производились секции фюзеляжа и крылья, а хвостовое оперение в Италии и Южной Корее. Для доставки всех этих габаритных фрагментов «Дримлайнера» на завод Boeing в город Эверетт американцам потребовался аналог Super Guppy, только более грузоподъемный и вместительный.

В середине нулевых годов Boeing и тайваньская фирма Evergreen Aviation Technologies кардинально переработали пассажирский лайнер Boeing 747-400, после чего он стал называться Boeing 747-400 LCF (Large Cargo Freighter) Dreamlifter. Фактически самолет получил новый фюзеляж с рекордной площадью грузового отделения, достигшей 1840 кв. метров.

При создании этого самолета был учтен опыт разработки Boeing 377 Super Guppy, и грузы было решено загружать не через носовую часть, а через хвостовую. Благодаря этому удалось сильно облегчить этот процесс, так как не нужно было расстыковывать многочисленные трубопроводы и отсоединять кабели системы управления.

Европейские летающие киты Airbus

Европейский авиастроительный концерн Airbus, чьи заводы расположены во многих странах Евросоюза, с первых дней своего существования столкнулся с проблемами транспортировки секций фюзеляжа и крыльев из одной страны в другую. Если быть точнее, то окончательная сборка лайнеров Airbus происходит на заводе концерна в Тулузе, а, например, центроплан изготавливается в Гамбурге.

Сначала европейских авиастроителей выручал американский ветеран — Boeing 377 Super Guppy. Но со временем он исчерпал свой потенциал, и Airbus приступил к разработке собственного транспортного самолета. Он был создан к 1995 году и получил имя Airbus A330-600 ST (Super Transporter).

Из-за необычной формы фюзеляжа за Airbus A330-600 ST закрепилось другое название — Beluga.

Самолет построен на базе пассажирского лайнера Airbus A300 и отличается от него полностью переделанным фюзеляжем, который стал шире и выше. Носовая часть с кабиной экипажа была опущена вниз, доработано хвостовое оперение.

Помимо самого самолета, Airbus пришлось также разработать и специальный погрузчик, рассчитанный на работу только с самолетами Airbus Beluga. Площадь внутреннего грузового отсека составляет 1210 квадратных метров, самолет массой 155 тонн способен перевозить 47-тонные грузы на дальность до 1700 км с крейсерской скоростью 750 км/ч.

Всего было выпущено 5 Airbus Beluga, и все они до сих пор находятся в строю.

Концерн Airbus предоставляет самолеты в аренду всем желающим, и среди арендаторов встречались не только некоторые частные компании, но и госструктуры, например, министерство обороны ФРГ.

Увеличение диаметра фюзеляжа до 8,8 метра позволяет Airbus Beluga XL перевозить крупные фрагменты других лайнеров Airbus, например, фюзеляж Airbus A330, на базе которого и построен Airbus Beluga XL. Всего планируется выпустить шесть самолетов данного типа, первый из которых начал эксплуатироваться в январе 2020 года.

Первоначально планировалось заменить Airbus Beluga его более современным собратом, но принято решение эксплуатировать оба типа самолетов.

Воздушные грузовики Советского Союза

С развитием советской космической программы «Энергия-Буран» в СССР, так же, как и в США, остро встала проблема доставки на космодром Байконур фрагментов ракет и космического челнока «Буран». Правда, в отличие от США в Советском Союзе не было возможности доставлять крупногабаритные грузы морем, да и железная дорога для этого мало подходила. Оставался единственный вариант — перевозить «негабариты» на специальном самолете-носителе.

КБ Мясищева разработало на базе стратегического бомбардировщика 3М уникальный самолет ВМ-Т «Атлант», который был способен перевозить на фюзеляже как фрагменты тяжелой ракеты «Энергия», так и космический корабль «Буран». Разумеется, создаваемый под узкоспециальные задачи самолет пришлось серьезно доработать.

ВМ-Т «Атлант» впервые поднялся в воздух в 1980 году, а в 1984 году он отправился в свой первый полет на Байконур с центральной частью ракетного комплекса «Энергия» закрепленной на фюзеляже. Всего было построено три самолета ВМ-Т «Атлант», один из которых был сугубо испытательным. Два других совершили более 150 полетов из европейской части страны на космодром Байконур, фактически вытянув на своих «спинах» всю программу «Энергия-Буран».

Программа «Энергия-Буран» была закрыта в начале девяностых годов, соответственно, не у дел остался и ВМ-Т «Атлант».

Самолетам пытались подыскать другое применение, ведь они оставались одними из самых уникальных транспортных самолетов в мире, способными перевозить 40-тонные грузы на фюзеляже. Но их уникальность так и осталась невостребованной. Тем не менее, мясищевский самолет прожил очень интересную и насыщенную жизнь, в которой ему довелось быть и межконтинентальным стратегическим бомбардировщиком, и самолетом-заправщиком, и уникальным транспортным самолетом.

Преемником ВМ-Т «Атлант» в программе «Энергия-Буран» должен был стать тяжёлый транспортный самолёт Ан-225 «Мрия», разработанный КБ Антонова в середине восьмидесятых годов на базе транспортника Ан-124 «Руслан». Но так получилось, что к моменту создания первого и единственного экземпляра Ан-225 все необходимые перевозки в рамках программы «Энергия-Буран» выполнил ВМ-Т «Атлант», а вскоре программа была свёрнута и впоследствии закрыта.

Ан-225 не успел даже к шапочному разбору, хотя он несколько раз перевозил космический челнок «Буран» в демонстрационных целях. Полная масса «Мрии» может достигать 640 тонн, она способна перевозить крупногабаритные грузы массой 250 тонн, как внутри фюзеляжа, так и на нём. Дальность полета с грузом 200 тонн составляет 4 000 километров с крейсерской скоростью 850 км/ч, а практическая дальность — 15 400 км.

Если ВМ-Т «Атлант» после закрытия программы «Энергия-Буран» остался не у дел и был отправлен на пенсию, то единственный выпущенный Ан-225 «Мрия» продолжает трудиться до сих пор.

Самолет хоть и не часто поднимается в воздух, но исправно находит заказчиков на перевозку тяжелых и крупногабаритных грузов, будь то лопасти ветряных генераторов или турбины для электростанций.

В девяностые годы рассматривалась возможность использования «Мрии» как площадки для воздушного старта перспективных многоразовых космических кораблей.

Также «Мрия» могла стать компонентом глобальной поисково-спасательной системы. Она предусматривала оперативную доставку на фюзеляже «Мрии» экраноплана «Орлёнок», который снимал бы экипаж с терпящего бедствие судна и доставлял бы в ближайший порт.

Обе эти программы так и остались нереализованными. Не был достроен и второй экземпляр Ан-225, фюзеляж которого находится в Киеве, на заводе КБ Антонова.
