Су-24 — советский и российский фронтовой бомбардировщик с крылом изменяемой стреловидности.
Су-24 предназначен для нанесения ракетно-бомбовых ударов в простых и сложных метеоусловиях, днем и ночью, в том числе на малых высотах с прицельным поражением наземных и надводных целей.
Модификации
Су-24 — базовая модификация
Су-24М — модернизированный Су-24 (новое БРЭО, система дозаправки)
Су-24ММ — вариант модернизации Су-24М с двигателями АЛ-31Ф
Су-24МК — экспортный вариант Су-24М с упрощенным БРЭО
Су-24МП — самолет ради-электронного противодействия на базе Су-24М
Су-24МР — самолет-разведчик на базе Су-24М
Комплекс бортового радиоэлектронного оборудования бомбардировщика Су-24 обеспечивает прицельное поражение наземных и надводных целей в простых и сложных метеоусловиях, днем и ночью, в том числе с малых высот при ручном и автоматическом управлении самолетом.
На Су-24 установлена цифровая прицельно-навигационная система ПНС-24 «Пума», в состав которой, в частности, входят импульснодоплеровский радиолокатор переднего обзора (РПО) «Орион-А» и радиолокатор предупреждения о столкновении (РПС) при следовании рельефу местности «Рельеф».
На Су-24М используется усовершенствованная прицельно-навигационная система ПНС-24М «Тигр», в составе которой сохранены поисковая РЛС «Орион-А» и РЛС следования рельефу местности «Рельеф».
Фронтовой самолет разведчик Су-24МР может выполнять всепогодную комплексную воздушную разведку днем и ночью в широком диапазоне высот и скоростей на глубину до 400 км за линией боевого соприкосновения
Самолет выполнен по нормальной аэродинамической схеме с высокомеханизированным крылом изменяемой стреловидности, двумя двигателями с боковыми нерегулируемыми воздухозаборниками. Подвижные части крыла устанавливаются в четыре фиксируемых положения со стреловидностью 16- на взлете и посадке, 35 — на крейсерских дозвуковых режимах, 45 — при боевом маневрировании и 69 — при полете на больших дозвуковых и сверхзвуковых скоростях.
Фюзеляж типа полумонокок, прямоугольного сечения со скругленными нижними углами, его форма выбрана из условия технологичности и получения максимальной подъемной силы.
Летчик и штурман-оператор расположены рядом на катапультных креслах К-36ДМ (К-36Д на самолетах первых серий). Кабина экипажа оснащена двойным управлением.
Су-24М оборудован системой дозаправки в воздухе с выдвижной штангой топливоприемником в носовой части фюзеляжа. Он может и сам выполнять роль заправщика при оснащении подвешиваемым под фюзеляжем агрегатом УПАЗ-А, позволяющим передавать в полете (в том числе ночью) заправляемому самолету до 9000 кг топлива.
Самолет несет бомбовое, управляемо и неуправляемое ракетное и пушечное вооружение. Ракетно-бомбовое вооружение размещается на восьми точках внешней подвески, четырех подкрыльевых (в том числе двух поворотных и двух неподвижных под центропланом) и четырех подфюзеляжных. На всех узлах Су-24 возможна подвеска свобод попадающих бомб калибром от 100 до 1500 кг, разовых бомбовых кассет или контейнеров малогабаритных грузов КМГУ-2.
Неуправляемое ракетное оружие включает блоки НАР калибром от 57 до 370 мм.
Су-24М может нести корректируемые бомбы:
до четырех КАБ-500Кр с ТВ или КАБ-500Л с лазерным наведением
до двух КАБ-1500Л с лазерным наведением.
В состав управляемого ракетного вооружения Су-24 входят Управляемые ракеты Х-23 с пропорциональным радиокомандным наведением и противорадиолокационные УР Х-28 и Х-58.
Су-24М может нести более широкий спектр УР класса «воздух-поверхность» с неядерной БЧ, включая различные варианты ракет с активным и пассивным радиокомандным, лазерным и телевизионным наведением Х-25, Х-29, Х-58 и Х-59.
В обтекателе снизу средней части фюзеляжа по правому борту установлена встроенная шестиствольная пушка ГШ-6-23М. На внешних узлах возможна подвеска до трех подвижных установок СППУ-6 с ГШ-б- 23М.
В качестве оружия самообороны самолет может применять УР класса «воздух-воздух» с ТГС Р-60 (Р-60М).
Технические характеристики Су-24
| Экипаж | 2 человека |
| Длина | 24,594 м (с ПВД) |
| Размах крыла при угле стреловидности 16° | 17,638 м |
| Размах крыла при угле стреловидности 69° | 10,366 м |
| Высота | 6,193 м |
| Площадь крыла при угле стреловидности 16° | 55,16 м2 |
| Площадь крыла при угле стреловидности 69° | 51 м2 |
| Коэффициент удлинения крыла при угле стреловидности 16° | 5,64 |
| Коэффициент удлинения крыла при угле стреловидности 69° | 2,107 |
| Угол стреловидности по передней кромке | 16°/ 36°/ 45°/ 69° |
| Поперечное V крыла | -4,5° |
| База шасси | 8,51 м |
| Колея шасси | 3,31 м |
| Масса пустого | 22 300 кг |
| Масса снаряжённого | 23 700 кг |
| Нормальная взлётная масса | 33 500 кг |
| Максимальная взлётная масса | 39 700 кг |
| Нормальная посадочная масса | 24 500 кг |
| Максимальная посадочная масса | 28 000 кг |
| Масса топлива во внутренних баках | 9800 кг |
| Объём топливных баков | 11 860 л |
| Силовая установка | 2 х ТРДДФ АЛ-21Ф-З |
| Бесфорсажная тяга | 2 х 7800 кгс (76,5 кН) |
| Форсажная тяга | 2 х 11 200 кгс (110 кН) |
Летные характеристики СУ-24
| Максимальная скорость на большой высоте | 1700 км/ч (1,6М) |
| Максимальная скорость на высоте 200 м | 1400 км/ч (без подвесок) |
| Скорость отрыва | 300 — 310 км/ч |
| Посадочная скорость | 280 — 290 км/ч |
| Боевой радиус | 560 км (на высоте 200 м с ПТБ и норм. боевой нагрузкой) |
| Перегоночная дальность | 2850 км (с ПТБ) |
| Практический потолок | 11 000 м |
| Нагрузка на крыло | 607 кг/м (при норм. взлётной массе при 16°) |
| Тяговооружённость | 0,67 / 0,56 (при норм./макс. взлётной массе на форсаже) |
| Длина разбега | 1150 — 1250 м (при норм. взлётной массе) |
| Длина пробега | 950 — 1000 м (при норм. взлётной массе и с тормозным парашютом) |
| Максимальная эксплуатационная перегрузка | + 6,5g |
Вооружение СУ-24
Стрелково-пушечное: 1 х шестиствольная 23 мм пушка ГШ-6-23 с 500 снарядами
Точки подвески: 8
Боевая нагрузка: 8000 кг (максимальная)
Управляемые ракеты:
- ракеты «воздух-воздух»: 2 х Р-60 (АА-8)
- ракеты «воздух-поверхность»:
- 4 х Х-25МЛ/МР или Х-23
- 3 х Х-29Л/Т или Х-59
- 6 х С-25Л
- 2 х Х-58
Неуправляемые ракеты:
- 192 (6 х 32) х 57 мм С-5 в блоках УБ-32 или
- 120 (6 х 20) х 80 мм С-8 в блоках Б-8М или
- 30 (6 х 5) х 122 мм С-13 в блоках Б-13Л или
- 4 х 240 мм С-24 или
- 6 х 266 мм С-25
Бомбы:свободнопадающие и корректируемые различного назначения, бомбовые кассеты
- 3 х 1 500 кг (ФАБ-1500, КАБ-1500Л/ТК и т.
д.) или - 7 х 500 кг (КАБ-500Л/КР, ЗБ-500) или
- 10 х 500 кг (ФАБ-500, РБК-500) или
- 30 или 16 х 250 кг (ФАБ-250, РБК-250) или
- 38 х 100 кг (ОФАБ-100) или
- 7 х контейнеров КМГУ-2
д.) илиПушечные контейнеры: 3 х СППУ-6 с 23 мм пушкой ГШ-6-23 с 400 снарядами
Подвесной контейнер «Фантасмагория»

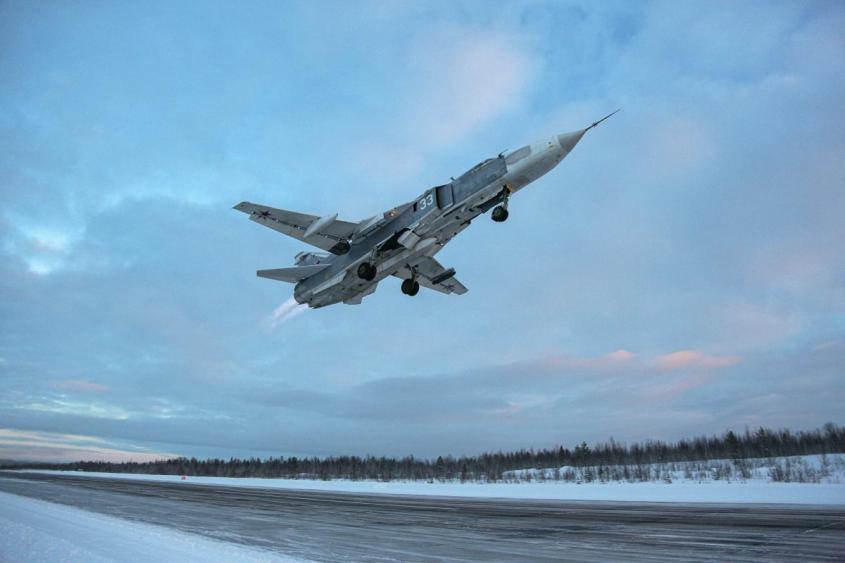

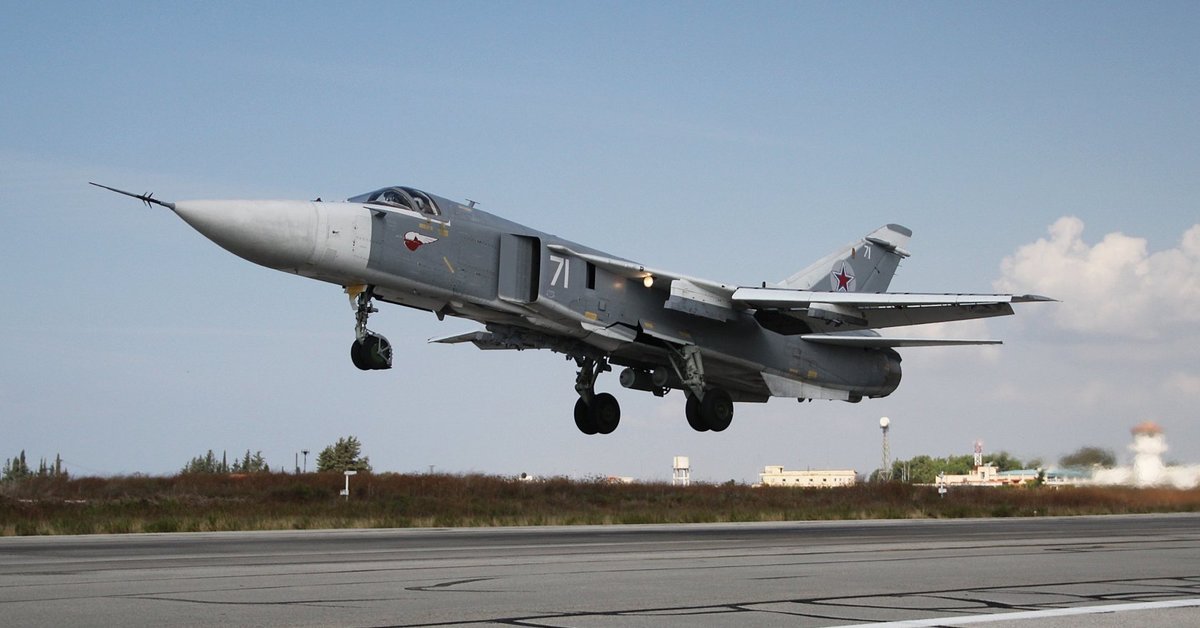

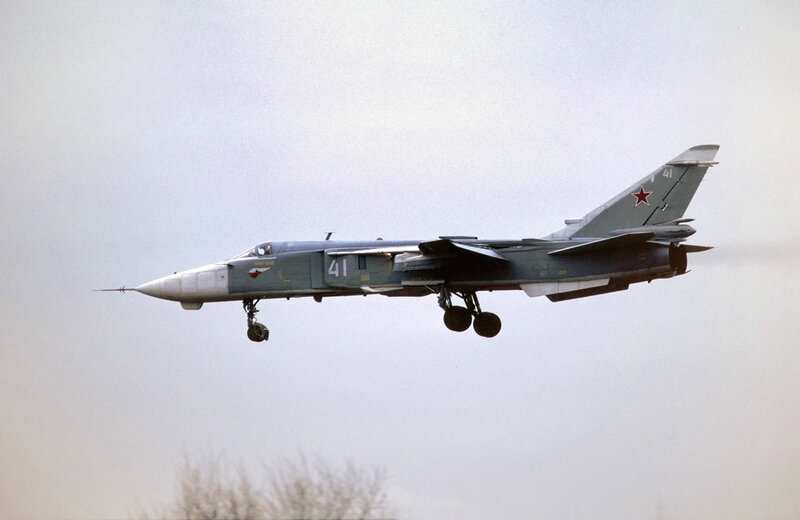

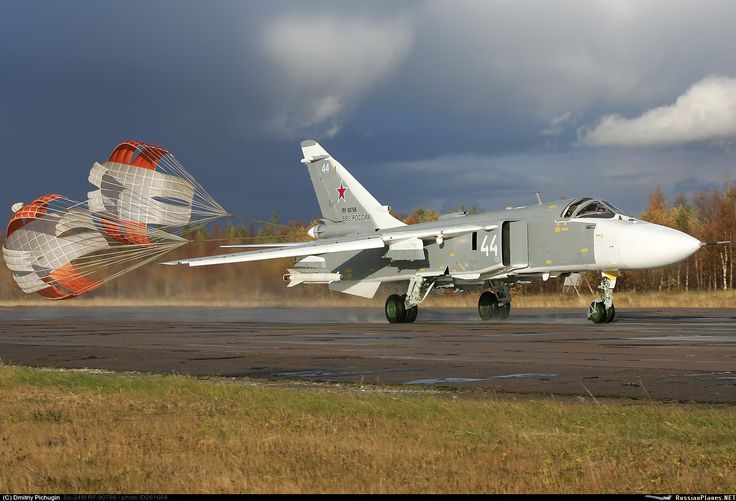

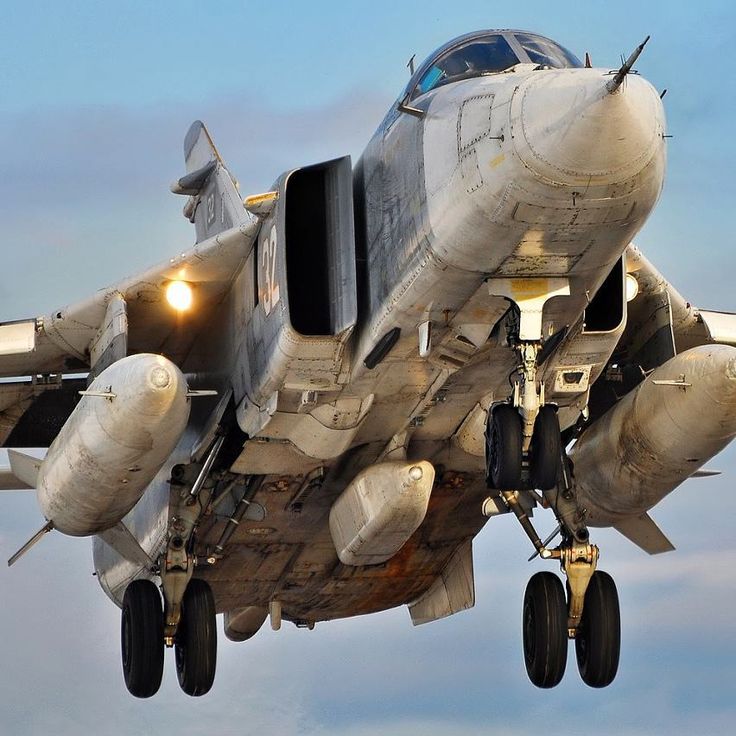

Фотографии СУ-24
