75 лет ЛИКу Сокола ч.8: многоцелевой самолет Аккорд-201.
Это был первый раз, когда я увидел этот самолет. На статике в честь юбилея он занял заслуженное место, потому как построен был именно тут. Аккорд-201 — лёгкий многоцелевой самолёт. Он разработан и выпускался компанией НПО «Авиа лтд». Главный конструктор Лахтачев Ю.Г.. Первый полёт Аккорда с вазовскими двигателями 18 апреля 1994 года (лётчик-испытатель М.Никифоров). Первый полёт в качестве Аккорда-201 17 июля 1997 года. 27 февраля 2007 года АР МАК был выдан Сертификат типа № СТ265-Аккорд-201. Представляет собой подкосный высокоплан с двухкилевым оперением. Фюзеляж самолета цельнометаллический. Шасси неубирающееся, трёхопороное с передней стойкой. Самолёт участвовал на Moscow Air Show 91, 93, 95. Пилот Михаил Никифоров демонстрировал его возможности. Но похоже серьезного спроса не нашел. Здесь мы посмотрим на два различных самолета: Аккорд-201Д в воздухе и просто Аккорд-201 на статической стоянке…
и других источников найденных мною в инете и литературе.
Аккорд-201 с номером RA-1772G
Изначально в проекте «Аккорд» рассчитывали на отечественные роторно-поршневые двигатели, которые только ещё находились в разработке, ВАЗ-4133А. Пермские мотористы решили снабдить его редуктором и адаптировать к авиационному использованию. Самолёт рассчитали на те 160 л.с., которые пророчили мотористы.
Но совсем не то оказалось на деле — меньше 100 л.с. на выходе, при этом остальные 60, скорее всего, уходят в тепло, и никаких радиаторов не хватало. Зажигание почти не работало. Отказы каждые 15 минут работы. В результате два года потратили на борьбу с неисправностями двигателей.
В конце концов найдены средства на Teledyne Continental Motors IO360ES (тогда единственный поршневой двигатель, сертифицированный в России), и самолёт был основательно модифицирован, превратившись в «Аккорд-201».
Первоначально намечалась доработка 5-местного «Аккорда» под новые двигатели Teledyne Continental Motors IO 360 ES (210 л.
с. каждый). Но эти двигатели для старого «Аккорда» были великоваты, и при его пассажировместимости получалась не слишком хорошая экономика полёта. Менее мощных двигателей, сертифицированых в России, тогда не было, Необходимо было увеличить полезную нагрузку, а поскольку объём кабины уже не позволял, то речь пошла о перекомпоновке всего самолёта.
В результате получился «Аккорд-201» (Первый полет 17 июля 1997 года). Пассажирскую кабину несколько расширили сзади и снизу, в результата удалось поставить два дополнительных пассажирских кресла туда, где раньше был багажник, и ещё осталось достаточно много места позади них для багажника. В процессе его проектирования были учтены и исправлены некоторые конструктивные неувязки, обнаруженные на Аккорде-прототипе, и применены более оптимальные параметры конструкции.
Кроме этого была значительно упрощена и удешевлена конструкция. Крыло без сужения и использование плоских панелей и поверхностей одинарной кривизны на большей части обшивки значительно упростили изготовление и сборку, и планер самолёта, при увеличении пассажировместимости, практически оказался дешевле предшественника, при возможности сборки в малооборудованных мастерских./391308.jpeg)
Самолет немного полетал, показал себя.
Вид сзади.
И вот успешная посадка.
Кто за штурвалом самолета?
А на статике стоит самолет с номером 332.
ПВД с углом атаки.
Общий вид самолета.
Мотогондола с Continental IO-360-ES7 мощностью 210 лс и винтом Hartzell PHC-h4YF-2KUF/FC7453B
Общий вид спереди.
Ниже
Огромная дверь.
Сзади огромный грузовой люк из двух половинок.
Хвостовое оперение. И тут вортекс генераторы…
Крыло.
Основная стойка шасси.
В кабине лишь одно кресло.
Сзади испытательное оборудование.
Носовая стойка….
ЛТХ
Экипаж: 1-2 пилот
Пассажировместимость: 6-5 пассажиров
Грузоподъёмность: 650 кг
Длина: 8,08 м
Размах крыла: 13,75 м
Высота: 3,05 м
Площадь крыла: 17,04 м²
База шасси: 2,85 м
Колея шасси: 2,34 м
Профиль крыла: P-II 12%
Масса пустого: 1330 кг
Максимальная взлётная масса: 2200 кг
Масса топлива во внутренних баках: Ёмкость топливных баков: 740 л
Силовая установка: 2 × поршневые Teledyne Continental IO-360-ES7
Мощность двигателей: 2 × 210 л.
с.
(2 × 154,5 кВТ)
Воздушный винт: Hartzell Propeller PHC-h4YF-2KUF/FC7453B
Диаметр винта: 1.93 м
Лётные характеристики
Перегоночная дальность: 2500 км
Практический потолок: 6100 м
Длина разбега: 250 м
Длина пробега: 195 м
Максимальная эксплуатационная перегрузка: +3,7/-1,52
|

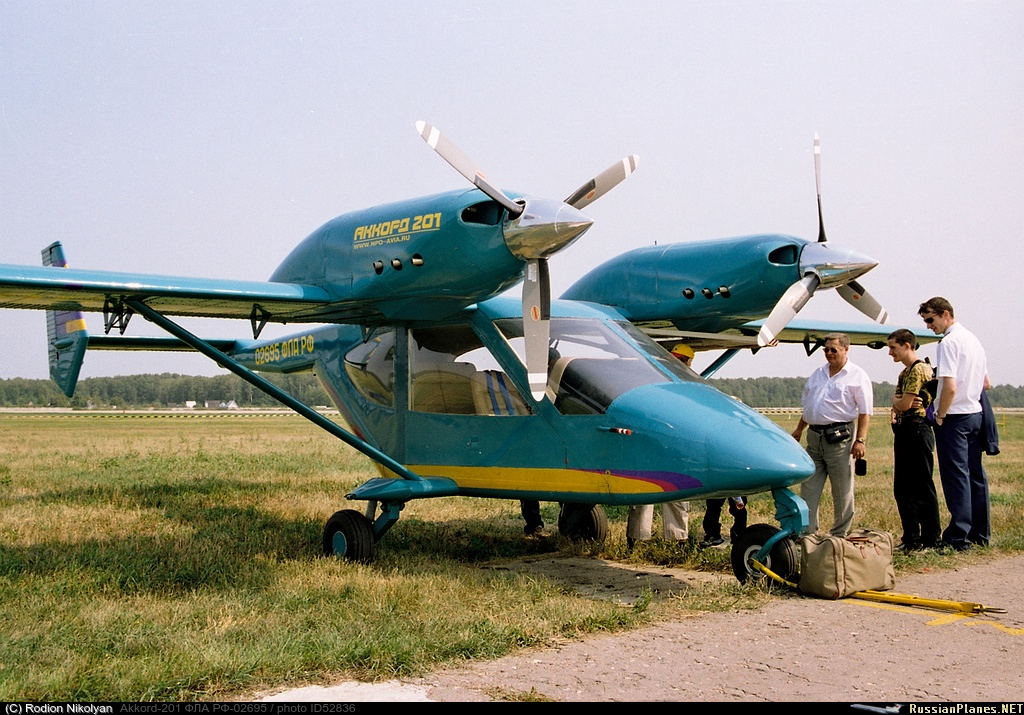

Аккорд-201 — двухмоторный семиместный самолет амфибия. Самолет разработан фирмой «НПО «Авиа лтд»» (г. Москва) и производится в Нижнем Новгороде на авиационном заводе «Сокол». Самолёт оборудован двумя легкосъёмными поворотными поплавками с электрическим механизмом привода поплавков. Аккорд-201 может использоваться для различного типа транспортных и патрульных морских полётов по ПВП и ППП днём и ночью в любом регионе мира. 27 марта 2007 года на самолёт Аккорд-201 (с бензиновыми двигателями Teledyne Continental и воздушными винтами Hartzell) Авиационным Регистром МАК был выдан Сертификат типа воздушного судна № СТ-265 «Аккорд-201». Основные данные самолёта «Аккорд-201».
|
||
|
Лёгкий многоцелевой самолёт Аккорд-201 разработан в КБ НПО
«Авиа Ltd» под руководством Е. Аккорд-201 редставляет собой подкосный высокоплан с двухкилевым оперением.
Крыло прямое. Шасси неубирающееся, трёхопороное с передней стойкой. Предусмотрена
установка поплавков. Силовая установка состоит из 2 поршневых двигателей
Теледайн Континентал IO-360ES7В с двухлопастными воздушными винтами фирмы
«Хартцель». Кабина закрытая, рассчитана на 5-7 человек. Для погрузки/разгрузки
грузов в хвостовой части имеет большая грузовая дверь. Самолёт предназначен для грузопассажирских перевозок. Может быть использован в качестве санитарного, патрульного, учебного. На конец 005 года изготовлено 5 серийных самолётов. Подписано соглашение с итальянской фирмой GSE о лицензионном производстве самолёта в Италии. Модификации самолёта:
Лётно-технические характеристики
Литература
|
Маслова. Прототип впервые поднялся в воздух
18 апреля 1994 года (лётчик-испытатель М.Никифоров). В августе 1995 года
экспонировался на МАКСе в Жуковском. Позже конструкция самолёта была доработана,
установлены поплавки, применены более мощные двигатели американской фирмы
«Теледайн Континентал». Благодаря этому увеличилась грузоподъёмность, скорость
и дальность полёта. Модернизированный Аккорд-201 совершил первый полёт 17
июля 1997 года. В таком виде он демонстрировался на авиасалонах МАКС’97 и
МАКС’99. Сернийное производство началось в январе 2004 года на нижегородском
заводе «Сокол».
НПО «АВИА Ltd» совершенствует «Аккорд-201»
Москва. 11 октября. АвиаПорт — ЗАО «Научно-производственное объединение «Авиа Ltd» продолжает работы по совершенствованию самолета «Аккорд-201», созданию его новых модификаций и прорабатывает облик перспективного самолета «Аккорд-301», сообщил «АвиаПорту» генеральный директор предприятия Валерий Кузнецов.
По его словам, предприятие совершенствует самолет «Аккорд-201» сразу по нескольким направлениям. Важнейшими из них являются установка комплекса бортового оборудования с так называемой стеклянной кабиной и оснащение самолета новыми высокоэкономичными двигателями.
В настоящее время ведутся наземные испытания бортового оборудования на модернизированном самолете №05. На этой машине установлена «стеклянная» кабина, то есть то, что ранее планировалось сделать на самолете №04, но не удалось в связи с задержкой сертификации французских турбодизелей.
Продолжаются работы и по установке на самолет французских турбодизелей SR305-230 фирмы SMA мощностью до 230 л.с. Подготовка самолета №04 началась относительно давно, но темп работ по этой модификации сдерживался испытаниями и сертификацией турбодизелей во Франции. В настоящее время турбодизели сертифицированы как во Франции, так и в России. Оба мотора уже установлены на самолет №04, однако часть систем еще предстоит смонтировать. Таким образом, фактически осталось пройти этап наземной отработки и подготовки к летным испытаниям. На первый наземный пуск, возможно, будут приглашены французские специалисты. До конца текущего года планируется подготовить самолет №04 к летным заводским испытаниям, завершить их к концу года и в 2012 г.
Говоря о новых разработках в области авиации, В.Кузнецов сказал, что сегодня предприятие занято, прежде всего, подготовкой и испытаниями модернизированных самолетов «04» и «05». Кроме того, ведется достаточно объемная работа по технологической подготовке серийного производства самолетов «Аккорд» в различных модификациях и вариантах.
«Идут также проектные проработки нового двухмоторного самолета под условным обозначением «Аккорд-301». Для коллектива конструкторов и специалистов фирмы эта тема является новой и потому весьма сложной, но очень интересной. Пока ведется проработка проекта примерно на уровне технического предложения. Планируется, что силовая установка самолета будет состоять и двух двигателей РТ6-20А мощностью примерно по 500 л.с. каждый. По предварительным расчетам самолет будет рассчитан на авиаперевозку до 12 человек. Оригинальной особенностью самолета станет загрузка и выгрузка грузов и пассажиров через рампу, что дает ряд преимуществ, в частности позволяет осуществлять контейнерные авиаперевозки./119542.jpeg)
Говоря о проекте самолета «Аккорд-202», В.Кузнецов сказал, что речь идет о проработках однодвигательного легкого самолета с одним двигателем РТ6-20А. В настоящее время этот проект «заморожен» и развивать его далее на фирме не предполагается, так как стало понятно, что «прежде чем приступать к проектированию надо понять рынок».
НПО «Авиа Ltd» было создано в 1991 г. с целью разработки и производства самолетов легкой авиации.
